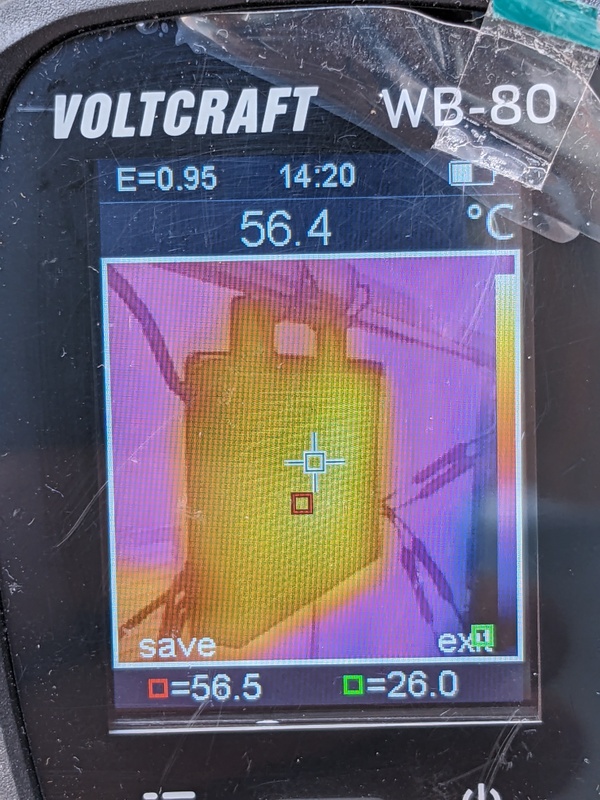

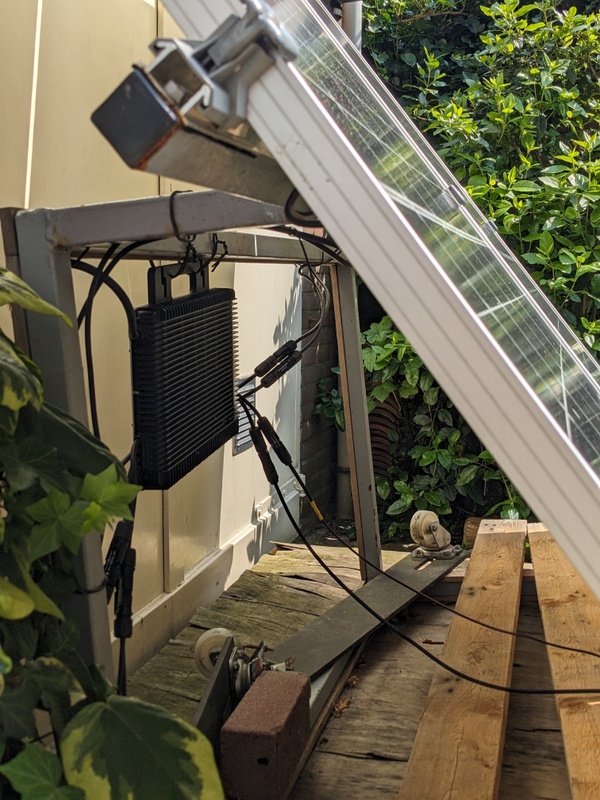

Vrijhangende hms-2000 vandaag bij 29graden buitentemp :strip_exif()/f/image/HQLTQckwDlyLUcm0ESH1DbcK.jpg?f=fotoalbum_large)
:strip_exif()/f/image/1f02BQ2Y2UeLxL5Pbtr1PNlX.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/HQLTQckwDlyLUcm0ESH1DbcK.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/1f02BQ2Y2UeLxL5Pbtr1PNlX.jpg?f=user_large)
:strip_exif()/u/345460/eltweako.gif?f=community)
Ik heb 3 hoymiles HMS 1800 4T op 2 zijn 3 panelen aangesloten en op 1 zijn 4 panelen aangesloten. Die met 4 panelen ligt op uitbouw onder een hoek van 35 graden op zuid/west de temperatuur van de omvormer is maximaal 73 graden geweest. De andere 2 liggen onder 45 graden ook op zuid/west. Deze zijn maximaal 63 en 65 graden geweest.
Kunnen jullie mij vertellen of deze temperaturen van de Hoymiles normaal zijn. En wat ze maximaal mogen hebben. Zijn nog nooit in load reduction modus geweest.
Bedankt alvast voor jullie antwoorden.
Rene:strip_exif()/f/image/D7P2O8ZYMhoXlXly88G09Qg3.jpg?f=fotoalbum_large)
Kunnen jullie mij vertellen of deze temperaturen van de Hoymiles normaal zijn. En wat ze maximaal mogen hebben. Zijn nog nooit in load reduction modus geweest.
Bedankt alvast voor jullie antwoorden.
Rene
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/D7P2O8ZYMhoXlXly88G09Qg3.jpg?f=user_large)
[ Voor 25% gewijzigd door RenePetty op 18-07-2024 18:54 ]
:strip_icc():strip_exif()/u/222342/crop5611a6ed84ff4_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/30300/crop649b06535e901_cropped.jpg?f=community)

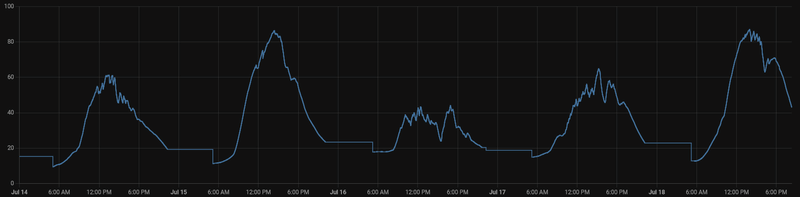

Hier even een grafiekje van mijn HM1500 van de afgelopen dagen. Daar hangt 2 x 250Wp onder 20 graden op ZO en 2 x 400 Wp onder 3 graden op NO liggend aan. Die hangen vrij aan de panelen steun boven een verzinkt damwand-platen dak. Steunen zijn naar het NW open, dus zeker met een westenwindje komt daar voldoende koeling onderdoor. Vermoed idd dat het te weinig luchtstroom is.
/f/image/XQ7zq9FH5EnIkETFxQlU0KVT.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/XQ7zq9FH5EnIkETFxQlU0KVT.png?f=user_large)
[ Voor 18% gewijzigd door SkiFan op 18-07-2024 20:18 ]
Jurist in zijn vrije tijd, IT'er van beroep.
:fill(white):strip_exif()/f/image/L7CRKjaflJ7tX8B0eegJwAhm.png?f=user_large)
:fill(white):strip_exif()/f/image/y6JPkXqzZvVFhVPMlMqHRI8M.png?f=user_large)
Temperaturen van vandaag, 5xHMS-2000, 1xHM500. Alle panelen liggen vrijwel vlak, op noord, 10-30cm boven vlakke daken.:strip_exif()/f/image/XnoVx02XljxPuFZsXiN4jg1h.jpg?f=fotoalbum_large)
(flinke fluctuatie in opbrengst
:strip_exif()/f/image/FR95RxGFKrqK2WfC7Xh8GFsh.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/XnoVx02XljxPuFZsXiN4jg1h.jpg?f=user_large)
(flinke fluctuatie in opbrengst
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/FR95RxGFKrqK2WfC7Xh8GFsh.jpg?f=user_large)
Ik was ook wel benieuwd hoe warm mijn hoymiles (2000-4T en 1000-2T) zouden worden. Viel me echt mee op de erg warme dag gisteren:
/f/image/wgLBV0T2cwAVPCx1AHstoTbf.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/wgLBV0T2cwAVPCx1AHstoTbf.png?f=user_large)
:strip_icc():strip_exif()/u/153524/crop56b4c089f1b16.jpeg?f=community)
Ioniq 6 LR Lounge 20"
2700Wp SSW 30° @ SE2200 | 1720Wp SSW 5° @ HM-1500
Flickr | Canon 6D | 17-40mm f/4 + 50mm f/1.8 II + 70-200mm f/4 | 2x 430EX II | Sirui T005 + C10
Dat is exact wat ik doe met mijn twee installaties. De Hoymiles levert een continu gereduceerd vermogen, de Solaredge mag richting de 0 regelen.
Ik regel niet met de Hoymiles naar de nul, omdat ik nog een ESP8266 bordje heb. Die gaat over z'n nek met regelmatige bijsturingen, limiet staat nu op 5 minuten. ESP32 schijnt wel goed te gaan met sturingen elke 30 seconden (zie ahoydtu github en discord).
Wat heb je nodig in HA?
- vermogen over de P1 meter (bij mij sensor.p1_meter_active_power)
- waarde van dynamische prijzen (sensor.nordpool_kwh_nl_eur_3_250_0)
- MQTT topic van de omvormer(s) (HM-1500/ctrl/limit/1) [let op: de eerst geconfigureerde omvormer heeft id 0]
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| alias: Limit HM-1500 description: |- 100 W for HM-1500 at price < 2 ct/kWh mode: single trigger: - platform: state entity_id: - sensor.p1_meter_active_power from: null condition: [] action: - if: - condition: and conditions: - condition: numeric_state entity_id: sensor.nordpool_kwh_nl_eur_3_250_0 attribute: current_price below: 2 then: - service: mqtt.publish data: qos: "0" retain: false topic: HM-1500/ctrl/limit/1 payload: 100 W else: - service: mqtt.publish data: qos: "0" retain: false topic: HM-1500/ctrl/limit/1 payload: "99" - delay: hours: 0 minutes: 5 seconds: 0 milliseconds: 0 max_exceeded: silent |
om dynamisch naar 0 te regelen zou je het volgende als payload kunnen definieren, waarbij:
- p_max is maximaal PV vermogen
- sensor.schuur_p_ac is huidig PV vermogen
- input_number.xom een los gedefinieerde helper is om het gewenste regelpunt te definieren [regelen op 0 levert veel kruimelgebruik van het net op, ik regel vaak op 100 W export]
- ik een minimum van 4% vermogen aanhoud voor de sturing
YAML:
1
2
3
4
5
6
7
8
| value: >- {% set p_max = 1.500 -%} {% set p_meter = states('sensor.p1_meter_active_power')|float(default=p_max * 1000) / 1000 -%} {% set hm = states('sensor.schuur_p_ac')|float(default=1500) / 1000 -%} {% set xom = states('input_number.xom')|float(default=p_max * 1000) / 1000-%} {% set s = (p_max) / 100 -%} {% set n = (hm + p_meter + xom) / (s) -%} {{max( min(n, 100), 4)|round(0,'ceil') }} |
Zaken die niet worden geregeld: zonnepanelen in meerdere richtingen. Je stuurt een max vermogen naar de omvormer(s) als plafond, die regelen hier naartoe. Als er onvoldoende zon in een richting beschikbaar is, zal het beoogde vermogen niet gehaald worden.
Resultaat:
:fill(white):strip_exif()/f/image/sew35Z6LaLOdrBoRkt95VcTs.png?f=user_large)
[ Voor 3% gewijzigd door Bravo op 25-07-2024 10:03 ]
Ioniq 6 LR Lounge 20"
2700Wp SSW 30° @ SE2200 | 1720Wp SSW 5° @ HM-1500
Flickr | Canon 6D | 17-40mm f/4 + 50mm f/1.8 II + 70-200mm f/4 | 2x 430EX II | Sirui T005 + C10
:strip_icc():strip_exif()/u/82897/crop63f36c8bdd065_cropped.jpg?f=community)
:fill(white):strip_exif()/f/image/7WFm2CcbkR32QUzvWe8AUW7i.png?f=user_large)
nope
blijjkbaar gaan er varianten van de pdf rond?
of lees ik wat verkeerd,
pdf heet : Datasheet_HMS-160018002000-4T_EU_EN_V202402-1.pdf ( 2024 versie ? )
edit
op de site staat het ook ( 14 )
https://www.hoymiles.com/...er/hms-1600-1800-2000-eu/
:fill(white):strip_exif()/f/image/RDrWX3hllHziifVLxUmXZLY5.png?f=user_large)
[ Voor 17% gewijzigd door Maxwp op 25-07-2024 18:21 ]
@Maxwp Ik zie het. Ook de short circuit current is blijkbaar verlaagd van 25A naar 22A. Lekker dan...
De panelen die ik eraan heb hangen zijn een mix van 485Wp en 575Wp. Beiden met een short circuit current net onder de 14A.
De panelen die ik eraan heb hangen zijn een mix van 485Wp en 575Wp. Beiden met een short circuit current net onder de 14A.
:strip_icc():strip_exif()/u/1674452/crop61a9ffeb5ba8e_cropped.jpg?f=community)
Wij hebben sinds gisteren een installatie met Hoymiles omvormers.
Maar nu merk ik dat 1 omvormer er af en toe mee lijkt te stoppen.
/f/image/8mEHKycLhLhvROxND7gJGiwk.png?f=fotoalbum_large)

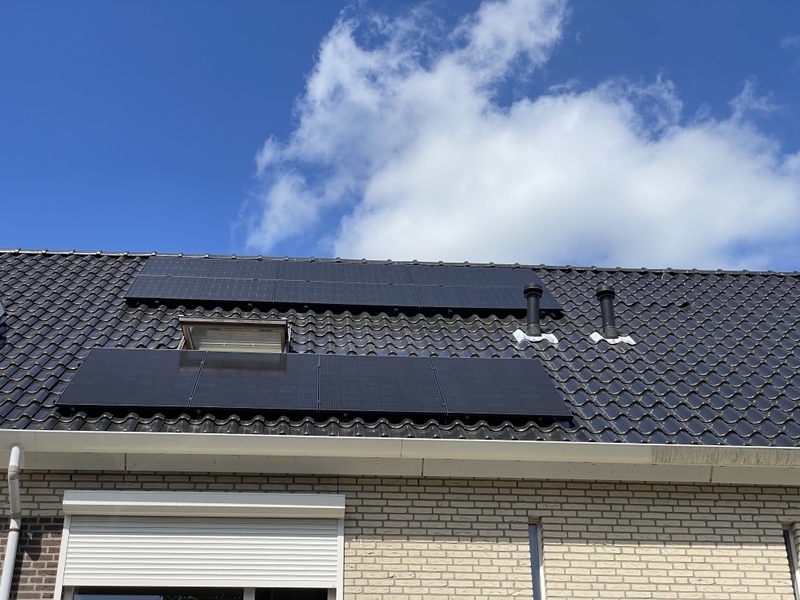

Als ik het goed heb, gaat het om de 6 panelen boven het dakraam en dan aan de rechterkant.
:strip_exif()/f/image/6DNxeqqs4J7tQEZAMTQ3JU52.jpg?f=fotoalbum_large)
Geen schaduw...

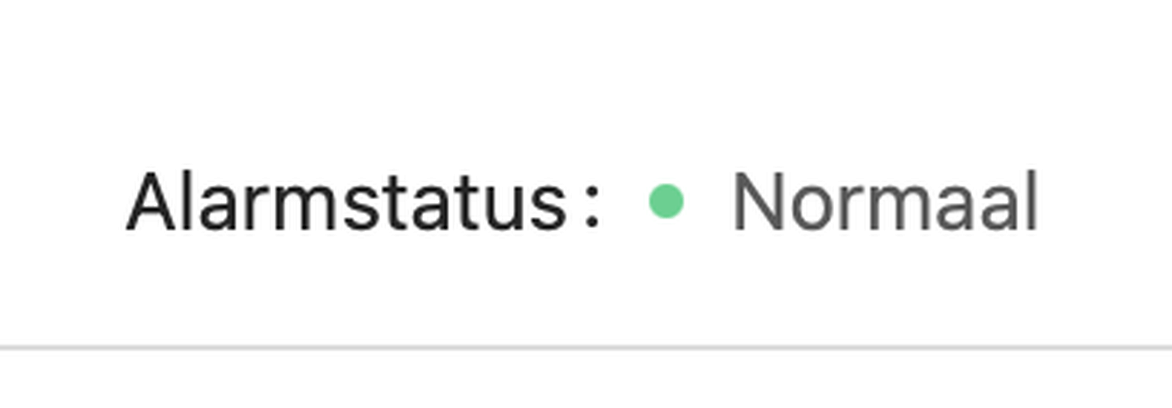

De desbetreffende micro geeft ook gewoon:
:fill(white):strip_exif()/f/image/cFIU43VPmnab0iZZAbKFW5lc.png?f=user_large)

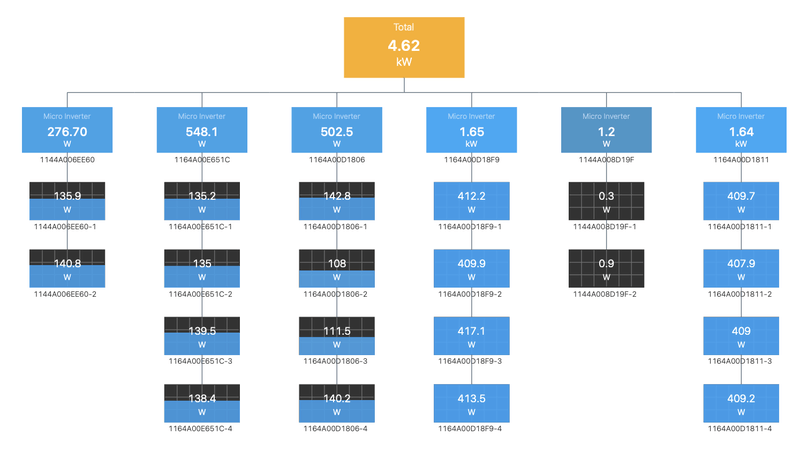

Hier zien we het in een andere view:
/f/image/susUHlHda6JZvaDiAlt0LAGs.png?f=fotoalbum_large)
Edit:
En nu stoppen ze er alle 6 mee
/f/image/GbPyYaNLr7cB7K7ZxIsL8aqf.png?f=fotoalbum_large)
Dit schiet niet echt op...
Ik ga SolarNRG maar eens bellen.
We zijn gisteren tijdens installatie van GroWatt centrale omvormer naar Micros van Hoymiles overgestapt, omdat de monteurs te veel schaduw zagen, maar hier word ik niet heel vrolijk van tot nu toe
Maar nu merk ik dat 1 omvormer er af en toe mee lijkt te stoppen.
:fill(white):strip_exif()/f/image/8mEHKycLhLhvROxND7gJGiwk.png?f=user_large)
Als ik het goed heb, gaat het om de 6 panelen boven het dakraam en dan aan de rechterkant.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/6DNxeqqs4J7tQEZAMTQ3JU52.jpg?f=user_large)
Geen schaduw...
De desbetreffende micro geeft ook gewoon:
Hier zien we het in een andere view:
:fill(white):strip_exif()/f/image/susUHlHda6JZvaDiAlt0LAGs.png?f=user_large)
Edit:
En nu stoppen ze er alle 6 mee
:fill(white):strip_exif()/f/image/GbPyYaNLr7cB7K7ZxIsL8aqf.png?f=user_large)
Dit schiet niet echt op...
Ik ga SolarNRG maar eens bellen.
We zijn gisteren tijdens installatie van GroWatt centrale omvormer naar Micros van Hoymiles overgestapt, omdat de monteurs te veel schaduw zagen, maar hier word ik niet heel vrolijk van tot nu toe
[ Voor 40% gewijzigd door Tweak_ers op 08-08-2024 13:14 ]
HMS-1600-4T
HMS-800-2T
Ze doen nu allemaal weer mee overigens
Als ik netspanning op de slimme meter uitlees:
:fill(white):strip_exif()/f/image/RjoMtlhheLAaNINyE9hOXYuN.png?f=user_large)
Wel vreemd dat dan maar 2 omvormers uitvallen toch? Ze gaan per kant (voorkant/achterkant) met een aparte 4m2 kabel naar de meterkast.
Maakt daarbij 4m2 of 6m2 abel nog uit?
Ik weet dat ik ooit ergens iets gelezen had daarover en ik specifiek om 6m2 kabels heb gevraagd. Deze hadden ze echter niet bij zich en ze verzekerden mij dat dit echt overkill was in onze situatie. Van dak naar beneden en meter of 12 naar de groep in de meterkast.
:strip_icc():strip_exif()/u/20201/clint.jpg?f=community)
Mijn oost-west setup vertoont aardig wat pieken en dalen..
:strip_exif()/f/image/RdT9ZlrWXMp71Fyyn3YuCi9z.jpg?f=fotoalbum_large)
Is dat een temperatuur ding?
Gisteren (waarvan de grafiek van boven is) was deze max 54 graden..
Of is dit gewoon bewolking?
Oh wacht, mijn set op het dak doet hetzelfde qua pieken:
:strip_exif()/f/image/fkOAotQ5RdGQDEi9kHfU7u3O.jpg?f=fotoalbum_large)
Dus zal bewolking zijn..
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/RdT9ZlrWXMp71Fyyn3YuCi9z.jpg?f=user_large)
Is dat een temperatuur ding?
Gisteren (waarvan de grafiek van boven is) was deze max 54 graden..
Of is dit gewoon bewolking?
Oh wacht, mijn set op het dak doet hetzelfde qua pieken:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/fkOAotQ5RdGQDEi9kHfU7u3O.jpg?f=user_large)
Dus zal bewolking zijn..
[ Voor 33% gewijzigd door FreakNL op 08-08-2024 15:25 ]
De spanning op de slimme meter is hier bij mij ca 6 volt lager dan de Hoymile omvormer. Dit komt zeker door de lengte en dikte aansluit kabel. Spanning verlies is IxR dikkere kabel R is lager.:
[...]
HMS-1600-4T
HMS-800-2T
Ze doen nu allemaal weer mee overigens
Als ik netspanning op de slimme meter uitlees:
Wel vreemd dat dan maar 2 omvormers uitvallen toch? Ze gaan per kant (voorkant/achterkant) met een aparte 4m2 kabel naar de meterkast.
Maakt daarbij 4m2 of 6m2 abel nog uit?
Ik weet dat ik ooit ergens iets gelezen had daarover en ik specifiek om 6m2 kabels heb gevraagd. Deze hadden ze echter niet bij zich en ze verzekerden mij dat dit echt overkill was in onze situatie. Van dak naar beneden en meter of 12 naar de groep in de meterkast.
:fill(white):strip_exif()/f/image/umLrepC1bzb8nuHhFwSCV7DQ.png?f=user_large)
Je ziet in het overzicht dat de spanning van de omvormer soms erg dicht tegen de 253 aan komt, de P1 spanning komt niet hoger dan 247V
Omvormers zijn niet gelijk afgesteld, is mij gebleken, en de tolerantie zorgt er voor dat de laagste eers gaat.
Ross
Gewoon wolken, hier een vergelijkbaar tabel.:
Mijn oost-west setup vertoont aardig wat pieken en dalen..
[
Of is dit gewoon bewolking?
Oh wacht, mijn set op het dak doet hetzelfde qua pieken:
[Afbeelding]
Dus zal bewolking zijn..

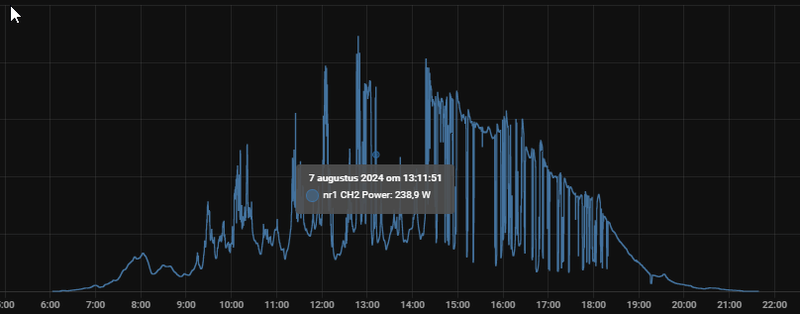

Zo te zien heb je wel wat last van uitschakelende omvormer.
:fill(white):strip_exif()/f/image/OiANosU2mPzvOMEih7nbbHgp.png?f=user_large)
Ross
Dus met 6 kwadraat kabel had dit niet gespeeld?
Pffff, irritant zeg, ik vroeg het nog in de offerte
En nu?
Enige wat mogelijk is, is een andere kabel (laten) trekken?
Ik heb de factuur nog niet betaald, maar kan ik hier iets mee?
[ Voor 7% gewijzigd door Tweak_ers op 08-08-2024 15:35 ]
Je bedoelt die 0 metingen op de grotere installatie? Dat is een “fout” in mijn Domoticz script, de growatt reageert dan foutief op een call. Stom ding, de Hoymiles is stabieler. De Sems portal van de Growatt laat die 0 metingen niet zien en op het display staat op het moment van 0 in Domoticz ook gewoon opwek. Moet dat nog eens fixen… Maar lage prio:
[...]
Gewoon wolken, hier een vergelijkbaar tabel.
Zo te zien heb je wel wat last van uitschakelende omvormer.
[Afbeelding]
[ Voor 12% gewijzigd door FreakNL op 08-08-2024 15:42 ]
Dus met 6 kwadraat kabel had dit niet gespeeld?
Pffff, irritant zeg, ik vroeg het nog in de offerte
En nu?
Enige wat mogelijk is, is een andere kabel (laten) trekken?
Ik heb de factuur nog niet betaald, maar kan ik hier iets mee?
[/quote]
Dat weet ik niet er zijn zeker meer factoren die van belang zijn.
Mogelijk is de spanning aan de slimme meter aan de hoge kant zeker als er veel wordt opgewekt in de buurt.
Dan helpt een dikkere kabel iets maar dit gaat het probleem niet verhelpen..
Denk zelf dat het dikte verschil te gering is om direct van invloed te zijn (ca 1 volt) maar dit kan net het verschil zijn tussen ja en nee.
Kan ook gewoon een slecht afgestelde omvormer zijn, dus om de schuld op de kabeldikte te zetten is wat voorbarig.
Meten is weten zegt men wel eens, en denk dat eerst van belang is om de spanning in de omvormer te monitoren in relatie tot de netspanning.
Leg het probleem voor aan de installateur, mogelijk kan hij zien waarom deze afschakelt.
Tenslotte moet hij een correct werkende installatie afleveren, maar er kunnen van buitenuit invloeden aanwezig zijn waar ook hij niks aan kan doen.
De hoge netspanning in een wijk is zoiets waar meer aansluitingen last van hebben.
Pffff, irritant zeg, ik vroeg het nog in de offerte
En nu?
Enige wat mogelijk is, is een andere kabel (laten) trekken?
Ik heb de factuur nog niet betaald, maar kan ik hier iets mee?
[/quote]
Dat weet ik niet er zijn zeker meer factoren die van belang zijn.
Mogelijk is de spanning aan de slimme meter aan de hoge kant zeker als er veel wordt opgewekt in de buurt.
Dan helpt een dikkere kabel iets maar dit gaat het probleem niet verhelpen..
Denk zelf dat het dikte verschil te gering is om direct van invloed te zijn (ca 1 volt) maar dit kan net het verschil zijn tussen ja en nee.
Kan ook gewoon een slecht afgestelde omvormer zijn, dus om de schuld op de kabeldikte te zetten is wat voorbarig.
Meten is weten zegt men wel eens, en denk dat eerst van belang is om de spanning in de omvormer te monitoren in relatie tot de netspanning.
Leg het probleem voor aan de installateur, mogelijk kan hij zien waarom deze afschakelt.
Tenslotte moet hij een correct werkende installatie afleveren, maar er kunnen van buitenuit invloeden aanwezig zijn waar ook hij niks aan kan doen.
De hoge netspanning in een wijk is zoiets waar meer aansluitingen last van hebben.
[ Voor 10% gewijzigd door Ross11 op 08-08-2024 17:18 ]
Ross
Ik zie dat twee fasen beduidend hoger liggen dan de derde. Het lijkt dat de eerste twee fasen door veel buren gebruikt worden. De meest kritische omvormer op de 3e fase aansluiten is de snelste oplossing en brengst meer dan 4 vs. 6mm2 kabel.:
[...]
HMS-1600-4T
HMS-800-2T
Ze doen nu allemaal weer mee overigens
Als ik netspanning op de slimme meter uitlees:
[Afbeelding]
Ja, normaal gesproken wel.
Maar alle andere aardlekschakelaars zitten al mooi verdeeld en ik zie geen (eenvoudige) manier om tussen fasen te switchen:
:fill(white):strip_exif()/f/image/k2ZqGRqa7YpLv48fHxExi4VR.png?f=user_large)
Bestaan er grotere inzet modules, waar je meer dan twee kabels aan de bovenkant kwijt kan? Neem aan dat het niet de bedoeling is om daar meerdere kabels in te proppen
@Tweak_ers
Als je geen zin hebt om zelf kabelhulzen te zetten, dan is zo'n kabel die @SkiFan noemt ook kant en klaar te koop. Per stuk met diverse lengtes/diktes/kleuren bij bv. Elektramat, of voor eur10 als setje hier: https://www.sandervunderi...sbeveiliging-4-polig.html
Of een meer houtje-touwtje, maar wel een officieel toegestane oplossing met deze dingen: https://www.elektramat.nl...6fkYkcdU0SZhoCXA8QAvD_BwE
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/UnacdNGM9KuvmxzFVlFvJEyI.jpg?f=user_large)
En... zoals @skifan meldt, die driefase-dingen zijn waardeloos, de hele omvormer vliegt eruit als één fase boven de 253V komt. Voor string omvormers is 3-fasen soms niet te vermijden, maar juist bij de Hoymiles voegen ze niets toe. Simpele 1-fase kabel op het dak, en in de meterkast besluiten wat je waaraan verbindt.
[ Voor 16% gewijzigd door tonwes99 op 09-08-2024 12:50 ]
Thnx!
Dat is dan een gelukje bij een ongelukje
Er gaan bij mij dus 2 kabels naar beneden over de achtergevel. Daar was ik in eerste instantie niet zo blij mee, maar goed, zoals ik nu begrijp dus prima.
:strip_icc():strip_exif()/u/404589/crop5e0c87bd9f0b3_cropped.jpeg?f=community)
@Herman1550 Mag ik vragen welke je gekocht hebt?
heb namelijk 4 HMS (3XHMS2000 en 1X HMS1000) omvormers, kan ik elke keer 1 omvormer toevoegen en dan update en dan weer verwijderen en de volgende update. 1 van mijn omvormers heeft namelijk nu het zelfde probleem foutcode 128, en start niet meer op (ook uit het niets)
,:no_upscale():strip_icc():fill(white):strip_exif()/f/image/1LLIPGcha6orLAXTnAqcMY4e.jpg?f=user_large)
heb namelijk 4 HMS (3XHMS2000 en 1X HMS1000) omvormers, kan ik elke keer 1 omvormer toevoegen en dan update en dan weer verwijderen en de volgende update. 1 van mijn omvormers heeft namelijk nu het zelfde probleem foutcode 128, en start niet meer op (ook uit het niets)
,
:fill(white):strip_exif()/f/image/IQM8qDl5DhMBfQSlKqp5xFpV.png?f=user_large)

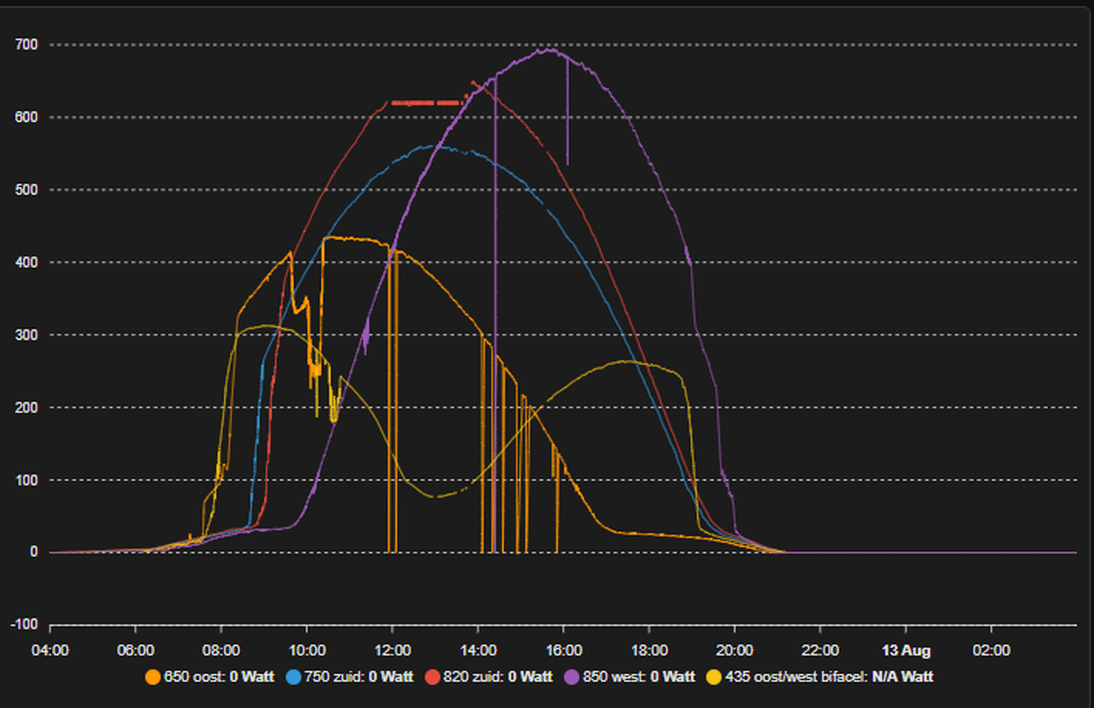

Gisteren een prima dagje met helaas wel wat hoge spanning op de omvormers, het beperken van de opbrengst met openDTU werkt prima. In de rode grafiek is dit te zien.
De opbrengst van de 2x2x 425watt panelen is nu op 325 beperkt dit om de spanningspiekken bij bewolkt /helder weer af te vlakken.
Ook is de invloed van opstelling goed zichtbaar,
De oranje lijn is de "opoffer" oost opstelling en gaat er uit bij 251 volt dit om de andere omvormers te beschermen, spanning zakt net genoeg.
2x HMS 1000 2t (4x 425 watt zuid opstelling)
1x HMS 500 1t (1x 435 bifacel oost/west verticale opstelling, vandaar de 🐫 bulten)
1x APsystems 600 ( 2x 325 watt oost opstelling opofferen bij hoge spanning doordat deze snel weer
opstarten)
1x Apsystem DS3 (2x 425 watt west opstelling)
Het wat later opstarten en eerder ophouden is schaduw werking, niks aan te doen.
Ross
Heb deze sinds enkele dagen aangebracht op mijn veranda (Zuid).
Eentje schuin onder mijn HMS2000=4T en eentje schuin onder een paneel.
Helaas maakt het voor de opbrengst geen verschil, maar de temperatuur is volgens de App ongeveer 15 graden lager dan anders, ondanks de hitte vandaag.:strip_exif()/f/image/xmoPnRzTwYLt0NKwHCyNLAOm.jpg?f=fotoalbum_large)
Eentje schuin onder mijn HMS2000=4T en eentje schuin onder een paneel.
Helaas maakt het voor de opbrengst geen verschil, maar de temperatuur is volgens de App ongeveer 15 graden lager dan anders, ondanks de hitte vandaag.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/xmoPnRzTwYLt0NKwHCyNLAOm.jpg?f=user_large)
:strip_icc():strip_exif()/u/45748/GraafTelthumb.jpg?f=community)
Hier een overzicht van mijn panelen en omvormers HMS 1000 2t en een HMS 500 1t
Zie dat de spanninf van het 370 watt paneel al naar de 35 volt gaat, denk dat de stroom wel meevalt maar de spanning regelmatig de 2x 37 is 74 volt gaat aantikken. Weet niet of dit goed gaat komen.
De panelen van 370 watt hebben volgens de specificaties een max spanning van 33 volt, maar op heldere koude dagen met wat wolkjes tikken ze zomaar 38 volt aan.
De 370 panelen zijn dik twee jaar oud en dat heeft weing invloed op de DC spanning.
Inverter nr 4 ligt hier nog op de plank.
Dat de spanning van nieuwere panelen hoger is komt door door meer cellen (144) de stroom is dan lager.
:fill(white):strip_exif()/f/image/Q0vokdsi9gwpNW5W8Roz5SNA.png?f=user_large)
[ Voor 5% gewijzigd door Ross11 op 15-08-2024 12:08 ]
Ross
:fill(white):strip_exif()/f/image/m3yfcSETEeB6MyHPWTNGXEzY.png?f=user_large)

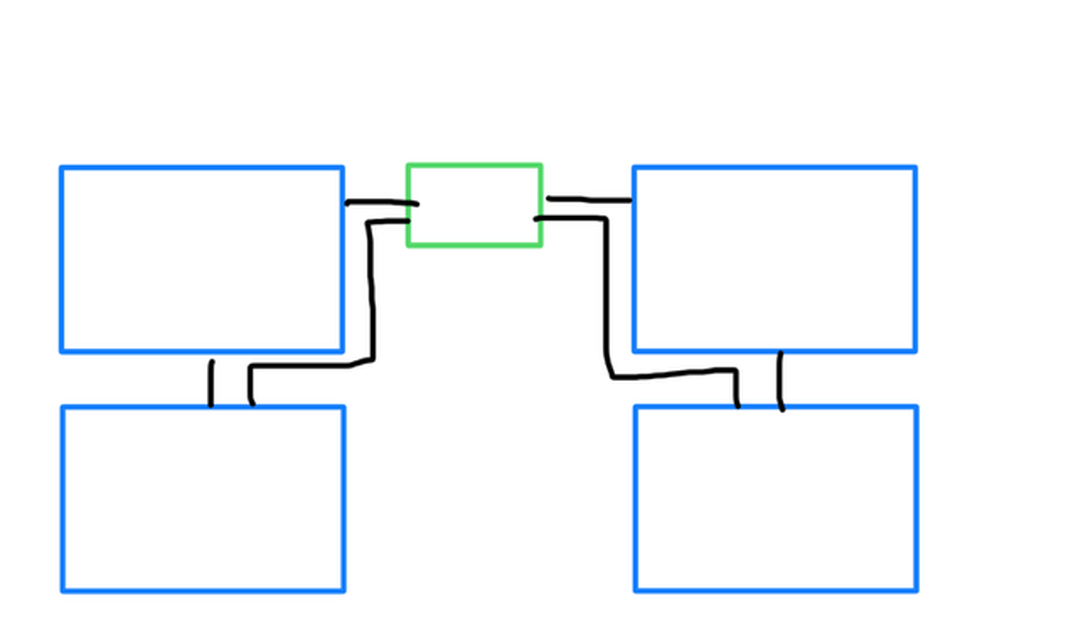

Ik heb hier een setup met in totaal 4 panelen geschetst, dit is zoals jij het bedoelt toch? Het groene blokje is een HMS-1000-2T, de blauwe rechthoeken zijn panelen.
Of praten we langs elkaar heen?
Van klussen krijg je grijze haren
Dat was precies waarom in de schets gemaakt had, omdat ik niet zeker wist dat we het over hetzelfde hadden.
Dan zou het zo moeten zijn (toch?):
:fill(white):strip_exif()/f/image/CxZRWP6yF9kjt71IvsQ6lvye.png?f=user_large)
Met deze opstelling blijft het voltage per MPPT lager dan bij serie, tot een maximum waarde van 32 V (volgens spec van paneel). Start voltage van een hoymiles is 22V, loop ik dan niet het risico dat het te lang duurt in de ochtend voordat de omvormer wakker wordt tov een serie schakeling?
[ Voor 16% gewijzigd door fenrir op 16-08-2024 14:13 ]
Van klussen krijg je grijze haren
:strip_exif()/u/10546/S.gif?f=community)
:strip_icc():strip_exif()/u/1604/60x60.jpg?f=community)
As you may already have guessed, following the instructions may break your system and you are on your own to fix it again.
:strip_icc():strip_exif()/u/23872/Y2.jpg?f=community)
