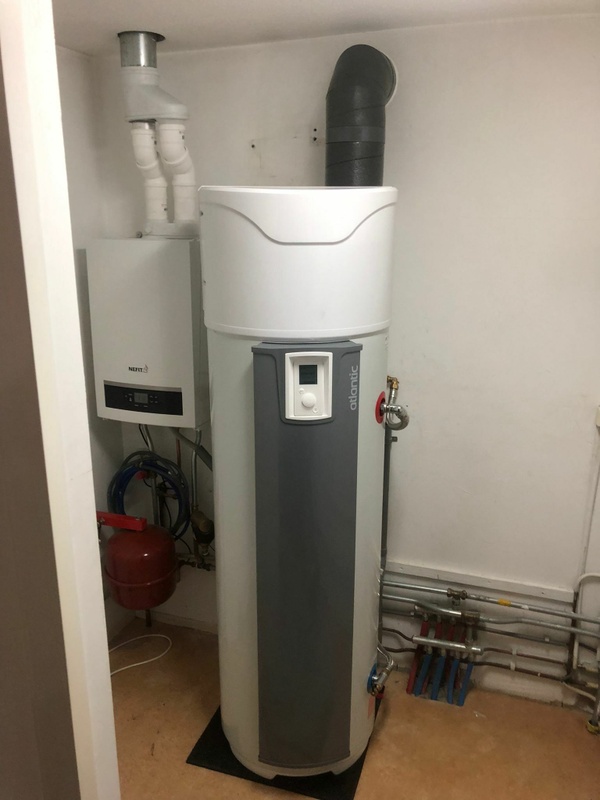

Monteer zeker een Aerofoam afvoer geïsoleerd om het eventuele vocht condensvrij af te voeren.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/COdk86HAFYEoYOXkS8P0FAqf.jpg?f=user_large)
.
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.

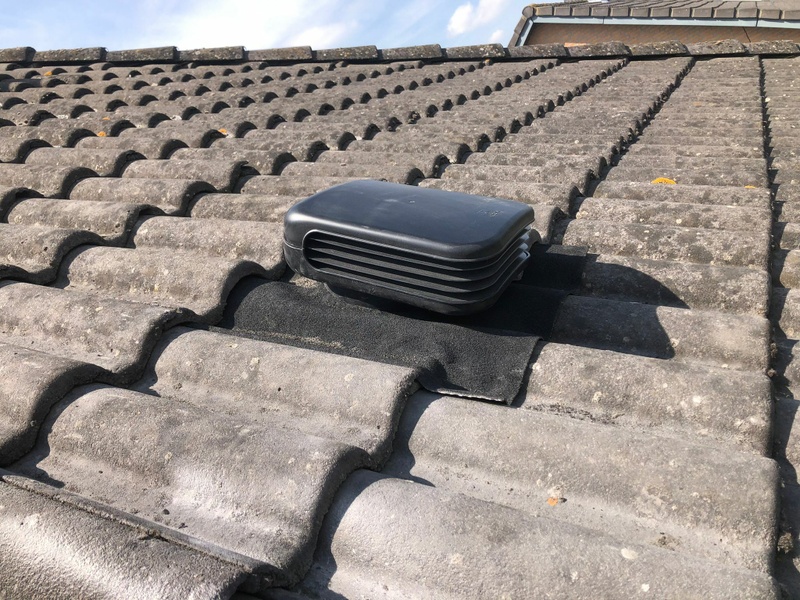

De afgevoerde lucht heeft een temperatuur van 5 graden en condenseert tegen de binnenwand indien geen isolatie wordt toegepast. Afvoer en kap op het dak dient geïsoleerd te zijn
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/nPdrvlkHRn1iXeiGhBEQG0eN.jpg?f=user_large)
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
:strip_icc():strip_exif()/u/289551/crop6274d026ef006_cropped.jpg?f=community)
14.5 kWP op Zuid, 4x24 CPC heatpipes op Zuid, 1000L Hygienebuffervat met Panasonic WH-MDC09J3E5, Gasloos sinds 2018.
:strip_exif()/u/396800/D-_3427da0a9c293b63f2a66dea2e642102.gif?f=community)
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.

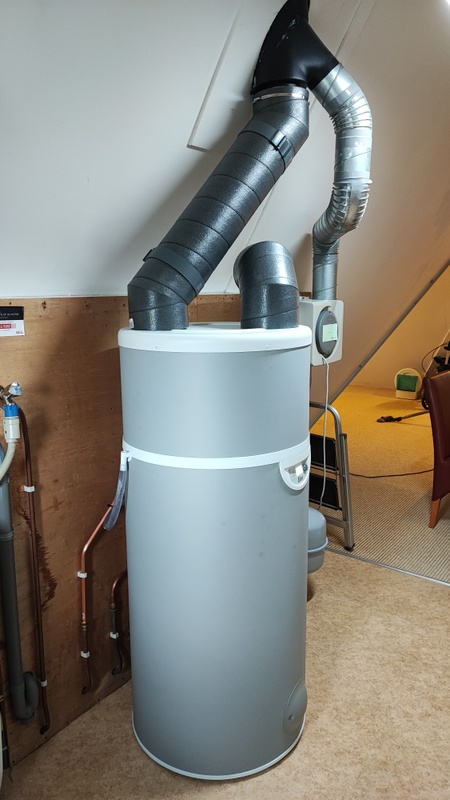

Als je de aerofoam niet goed afkit op de boiler bij bv de platte kap van een Edel Auer loopt het er gewoon tussen uit en is het dus condens vanuit de binnenzijde van de afvoer. Hier een voorbeeld
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/TVzSVZonaqon6Ry5ItsjaDrr.jpg?f=user_large)
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
:strip_icc():strip_exif()/u/54503/oogmoon.jpg?f=community)
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
:strip_icc():strip_exif()/u/823483/crop583d46e78169a_cropped.jpeg?f=community)
14.5 kWP op Zuid, 4x24 CPC heatpipes op Zuid, 1000L Hygienebuffervat met Panasonic WH-MDC09J3E5, Gasloos sinds 2018.
:strip_icc():strip_exif()/u/50867/k750logo1.jpg?f=community)
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
/u/252293/crop6898f1df79a28.png?f=community)
18950Wp🌞, Atlantic 270V3💧, Pana 5J🔥. Zendure 2400AC 11,5kWh🔋,Hyundai Kona 64kWh 🚗, Peblar Home ⛽
:strip_icc():strip_exif()/u/40490/avatar23.jpg?f=community){kind=avatar}
:strip_icc():strip_exif()/u/36627/grietje.jpg?f=community)
:strip_icc():strip_exif()/u/52016/Alfa-TiMo-square-60.jpg?f=community)
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
/u/189240/av70.png?f=community)
Zal vast kunnen
Wat ik bij iemand gezien heb is een energy socket (schakelbare 220V adapter) en dan vanuit HA of Homewizard schakelen. Lijkt me eenvoudiger dan vanuit je omvormer een magneetschakelaar sturen, etc.
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
@timovd @supernova99 Ja hier
Ik heb een simpele zigbee-stekker tussen het stopcontact en de WPB, gewoon met twee-aderige kabel aangesloten op het PV-contact, 10 minuten werk en dat was inclusief het monteren van de stekker aan de kabel.
In Home Assistant zo ingesteld dat als de opwekking van de zonnepanelen x tijd hoger is dan y watt, de stekker aan gaat en na 10 minuten minder opbrengst (of na bereiken van 54 graden) weer uit. Hij rammelt dan nog een half uurtje door, af fabriek. Werkt uitstekend.
Ik heb een simpele zigbee-stekker tussen het stopcontact en de WPB, gewoon met twee-aderige kabel aangesloten op het PV-contact, 10 minuten werk en dat was inclusief het monteren van de stekker aan de kabel.
In Home Assistant zo ingesteld dat als de opwekking van de zonnepanelen x tijd hoger is dan y watt, de stekker aan gaat en na 10 minuten minder opbrengst (of na bereiken van 54 graden) weer uit. Hij rammelt dan nog een half uurtje door, af fabriek. Werkt uitstekend.
Nomen nescio
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Zou je het script (in YAML) willen delen?:
@timovd @supernova99 Ja hier
Ik heb een simpele zigbee-stekker tussen het stopcontact en de WPB, gewoon met twee-aderige kabel aangesloten op het PV-contact, 10 minuten werk en dat was inclusief het monteren van de stekker aan de kabel.
In Home Assistant zo ingesteld dat als de opwekking van de zonnepanelen x tijd hoger is dan y watt, de stekker aan gaat en na 10 minuten minder opbrengst (of na bereiken van 54 graden) weer uit. Hij rammelt dan nog een half uurtje door, af fabriek. Werkt uitstekend.
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
@timovd Zoals beloofd. Let wel: ik ben niet bepaald een ervaren coder, dus kan best dat dit veel efficiënter/beter kan, maar voor mij werkt het.
De waardes uit mijn vorige post klopten blijkbaar niet helemaal, heb 'm ingesteld op 55 ipv 54 en afschakelen na 3 min ipv 10, maar het principe blijft hetzelfde.
Inschakelen bij 10 minuten lang een opbrengst van m'n zonnepanelen van 1000W of meer, met voorwaarde dat het water niet warmer is dan 55 graden (de instelling op de boiler is 50 graden):
Uitschakelen bij 3 minuten lang een opbrengst van minder dan 100W, of wanneer het water 55 graden bereikt heeft:
De waardes uit mijn vorige post klopten blijkbaar niet helemaal, heb 'm ingesteld op 55 ipv 54 en afschakelen na 3 min ipv 10, maar het principe blijft hetzelfde.
Inschakelen bij 10 minuten lang een opbrengst van m'n zonnepanelen van 1000W of meer, met voorwaarde dat het water niet warmer is dan 55 graden (de instelling op de boiler is 50 graden):
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| alias: WPB aan PV
description: WPB aan dmv PV bij >1000W overschot solar
trigger:
- platform: numeric_state
entity_id: sensor.p1_meter_active_power
for:
hours: 0
minutes: 10
seconds: 0
below: -1000
id: "5"
enabled: true
condition:
- condition: numeric_state
entity_id: sensor.panasonic_heat_pump_1wire_2847d848fxxxxxxx
below: 55
action:
- type: turn_on
device_id: 29ef1ad23edd41f5ca838bxxxxxxxxxx
entity_id: switch.plug_wpb_pv
domain: switch
mode: single |
Uitschakelen bij 3 minuten lang een opbrengst van minder dan 100W, of wanneer het water 55 graden bereikt heeft:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| alias: WPB uit
description: WPB uit dmv PV bij watertemp >55gr of < -100
trigger:
- platform: numeric_state
entity_id: sensor.panasonic_heat_pump_1wire_2847d848fxxxxxxx
for:
hours: 0
minutes: 3
seconds: 0
id: "4"
enabled: true
above: 55
- platform: numeric_state
entity_id: sensor.p1_meter_active_power
for:
hours: 0
minutes: 3
seconds: 0
above: -100
condition: []
action:
- type: turn_off
device_id: 29ef1ad23edd41f5ca838bxxxxxxxxxxx
entity_id: switch.plug_wpb_pv
domain: switch
mode: single |
Nomen nescio
:strip_icc():strip_exif()/u/99021/Streepje.jpg?f=community)
Thanks voor het delen, best interessant het zo te zien! Ik zie een 1wire sensor bij de wpb, hoe/waar heb je die geplaatst?:
@timovd Zoals beloofd. Let wel: ik ben niet bepaald een ervaren coder, dus kan best dat dit veel efficiënter/beter kan, maar voor mij werkt het.
De waardes uit mijn vorige post klopten blijkbaar niet helemaal, heb 'm ingesteld op 55 ipv 54 en afschakelen na 3 min ipv 10, maar het principe blijft hetzelfde.
Inschakelen bij 10 minuten lang een opbrengst van m'n zonnepanelen van 1000W of meer, met voorwaarde dat het water niet warmer is dan 55 graden (de instelling op de boiler is 50 graden):
code:
alias: WPB aan PV description: WPB aan dmv PV bij >1000W overschot solar trigger: - platform: numeric_state entity_id: sensor.p1_meter_active_power for: hours: 0 minutes: 10 seconds: 0 below: -1000 id: "5" enabled: true condition: - condition: numeric_state entity_id: sensor.panasonic_heat_pump_1wire_2847d848fxxxxxxx below: 55 action: - type: turn_on device_id: 29ef1ad23edd41f5ca838bxxxxxxxxxx entity_id: switch.plug_wpb_pv domain: switch mode: single
Uitschakelen bij 3 minuten lang een opbrengst van minder dan 100W, of wanneer het water 55 graden bereikt heeft:
code:
Gasloos! 3100Wp Z, 2150Wp W, Panasonic 5J monoblock, Panasonic 150L WPB
Ik heb mijn Cozytouch binnengekregen voor de Atlantic Explorer V4 om nog wat spicy statistieken binnen te halen
Vreemd genoeg - maar misschien was het toeval - ging de WPB na het uitschakelen van automatische modus gelijk aan, en daarna een boost of legionellarun doen want hij verwarmde elektrisch door tot 70 graden
Het lijkt er wel op dat ik alleen maar het aantal graden in stappen vanaf 50 kan zetten, en de tijden waarin hij mag verwarmen - maar ik kan hem niet expliciet inschakelen. Ik kan hem wel voor een dag laten boosten, dus dat doe ik dan wel als het netvoltage te hoog wordt ofzo - om stroom af te fikken.
Ook interessant in Home Assistant is de "water volume estimation at 40C" wat hij op 2940 liter heeft bepaald. Lijkt mij sterk Waterverbruik in de Cozytouch app is wel interessant om te zien maar kan ik niet in Home Assistant zien. Ik vraag mij ook af of dit een afgeleide waarde is op basis van de temperatuur, er zit denk ik geen watermeter in de boiler?
Vreemd genoeg - maar misschien was het toeval - ging de WPB na het uitschakelen van automatische modus gelijk aan, en daarna een boost of legionellarun doen want hij verwarmde elektrisch door tot 70 graden Het lijkt er wel op dat ik alleen maar het aantal graden in stappen vanaf 50 kan zetten, en de tijden waarin hij mag verwarmen - maar ik kan hem niet expliciet inschakelen. Ik kan hem wel voor een dag laten boosten, dus dat doe ik dan wel als het netvoltage te hoog wordt ofzo - om stroom af te fikken.
Ook interessant in Home Assistant is de "water volume estimation at 40C" wat hij op 2940 liter heeft bepaald. Lijkt mij sterk
Waterverbruik in de Cozytouch app is wel interessant om te zien maar kan ik niet in Home Assistant zien. Ik vraag mij ook af of dit een afgeleide waarde is op basis van de temperatuur, er zit denk ik geen watermeter in de boiler?
[Te koop: 3D printers] [Website] Agile tools: [Return: retrospectives] [Pokertime: planning poker]
Er is een 'geheim menu' waar je de 50 graden kan verlagen.
Hij meet geen waterverbruik dus dat zal een schatting zijn (afgeleid van het temperatuurverloop).
HA leest mijn V3 alleen uit, bedienen kan niet terwijl Domoticz dat wel doet (boost, auto/manueel, afwezig).
Met het pv contact kan je hem starten en stoppen (met een vertraging).
Ik heb er een 1 wire sensor in gestopt zodat ik kan volgen wat ie doet, ook de ingaande lucht meet ik.
Voor de rest mag hij het zelf bepalen, starten binnen een tijdvenster met de hoogste buiten temperatuur.
waar je de 50 graden kan verlagen.Hij meet geen waterverbruik dus dat zal een schatting zijn (afgeleid van het temperatuurverloop).
HA leest mijn V3 alleen uit, bedienen kan niet terwijl Domoticz dat wel doet (boost, auto/manueel, afwezig).
Met het pv contact kan je hem starten en stoppen (met een vertraging).
Ik heb er een 1 wire sensor in gestopt zodat ik kan volgen wat ie doet, ook de ingaande lucht meet ik.
Voor de rest mag hij het zelf bepalen, starten binnen een tijdvenster met de hoogste buiten temperatuur.
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Hi goedemiddag
Hier gaan ook eindelijk vervolgstappen worden gezet in het verduurzamen van de woning.
Ik ga de Atlantic Explorer v4 installeren op zolder, onder een hellend dak. Kunnen de dakdoorvoeren direct boven de warmtepompboiler worden geïnstalleerd of dient er een bepaalde afstand tussen de doorvoeren te worden aangehouden?
Hier gaan ook eindelijk vervolgstappen worden gezet in het verduurzamen van de woning.
Ik ga de Atlantic Explorer v4 installeren op zolder, onder een hellend dak. Kunnen de dakdoorvoeren direct boven de warmtepompboiler worden geïnstalleerd of dient er een bepaalde afstand tussen de doorvoeren te worden aangehouden?
:strip_icc():strip_exif()/u/1075249/crop6257cdcf4ad75_cropped.jpg?f=community)
Daar moet een afstand tussen zitten.:
Hi goedemiddag
Hier gaan ook eindelijk vervolgstappen worden gezet in het verduurzamen van de woning.
Ik ga de Atlantic Explorer v4 installeren op zolder, onder een hellend dak. Kunnen de dakdoorvoeren direct boven de warmtepompboiler worden geïnstalleerd of dient er een bepaalde afstand tussen de doorvoeren te worden aangehouden?
Staat het hele topic mee vol hoe je dat kunt aanpakken.
Je mag zo naast elkaar doen, als je ze dan maar boven je dak flink uit elkaar laat staan.
Maar dat bedoel je vast niet met je vraag.
Gewoon uitvoer door dak en aanvoer uit het warmere huis mits voldoende volume. Meest optimale efficiency in de winter anders moet de boiler hard werken bij buitentemperaturen onder 0.:
Hi goedemiddag
Hier gaan ook eindelijk vervolgstappen worden gezet in het verduurzamen van de woning.
Ik ga de Atlantic Explorer v4 installeren op zolder, onder een hellend dak. Kunnen de dakdoorvoeren direct boven de warmtepompboiler worden geïnstalleerd of dient er een bepaalde afstand tussen de doorvoeren te worden aangehouden?
[ Voor 14% gewijzigd door Carboy54 op 08-07-2023 22:41 ]
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
:strip_icc():strip_exif()/u/64489/hoogtevorst.jpg?f=community)
Zal dat echt zo zijn? Hard werking is niet zoveel mis mee zolang de efficiëntie beter is dan gasgestookt. Is dat een gasketel naast je boiler? (ja, getuige de rookafvoer
).Je verbetering in efficiëntie wordt bij jou dan gecompenseerd met een hoger gasverbruik..
[ Voor 8% gewijzigd door Glashelder op 08-07-2023 23:02 ]
PV 4915wp op oost, 2680 wp op west, 1900 wp op zuid. pvoutput - AUX 8 kW bi bloc
:strip_icc():strip_exif()/u/232340/crop5affede7756e3_cropped.jpeg?f=community)
AMD Ryzen 5800X - 32GB DDR4 Corsair RGB - XFX 6900XT - Panasonic HIT 990Wp - AE200L WPB met cv-ondersteuning
Is niet bij mij maar een klant met ook een warmtepomp. Warm water maken bij lage buitentemperatuur duurt erg lang. Op zolder bij mij is het altijd 15 gr waar wij niets mee doen. De warmtepomp compenseert dat met minder moeite en hogere efficiency. Of gebruik jouw eventuele afzuiginstallatie d.m.v T stuk na de ventilator unit.:
[...]
Zal dat echt zo zijn? Hard werking is niet zoveel mis mee zolang de efficiëntie beter is dan gasgestookt. Is dat een gasketel naast je boiler? (ja, getuige de rookafvoer
Je verbetering in efficiëntie wordt bij jou dan gecompenseerd met een hoger gasverbruik..
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
AMD Ryzen 5800X - 32GB DDR4 Corsair RGB - XFX 6900XT - Panasonic HIT 990Wp - AE200L WPB met cv-ondersteuning
:strip_icc():strip_exif()/u/566589/crop5d8e727724aa0_cropped.jpeg?f=community)
4900Wp, 3500Wp, 2880Wp en 1665Wp aan PV. Atlantic Explorer V4 WPB, Gree duo split en 2x Mitsubitshi single L/L airco's. Pelletkachel 10 kW als backup verwarming. Als test: PV stroom dump (regelbaar vermogen) in WPB en elec boiler bij overschot.
:strip_icc():strip_exif()/u/25115/hshUE4j.jpg?f=community)
Afgelopen weekend eindelijk de tijd gehad om mijn onlangs aangeschafte WPB te kunnen aansluiten (Haier HP200M3), dit was de laatste stap om ons huis volledig gasloos te laten worden.
Afgezien van wat leidingwerk/afvoer verleggen en een extra stroomaansluiting realiseren _voor de infraroodpaneel met handdoekrek en infrarood vloerverwarming) zat het meeste werk duidelijk in het verwijderen van de handdoekradiator en het verwijderen van de CV (hij was zwaar, lomp en her en der zat er nog genoeg water in).
Het afdoppen van de gasleiding was niet erg spannend, zelfde geldt ook voor het maken van aansluitingen voor de WPB. Aansluiten was kinderspel door de flexibele slangen en uiteindelijk geen lekkage kunnen ontdekken nadat ik de condens-slang van de WPB in de afvoer had geplaatst.....
De WPB omhoog krijgen was een ander ding, door het raam was geen optie (deze zijn hoogstens 40cm breed). Ondanks de 90KG was het met trekbanden redelijk goed te doen, desondanks was de WPB erg lomp en de (draai/hoogte) ruimte op de trap te beperkt waardoor we uiteindelijk toch nog 30 minuten bezig zijn geweest door al het passen/meten om de schade zo beperkt mogelijk te houden ().
Helaas toch een paar beschadigingen op het plastic frontje aan de voorkant als gevolg van zeer beperkte ruimte in hoek (in het ergste geval zou ik dit nog kunnen vervangen), desondanks was dit alles en werkt alles naar behoren.
Zondagochtend heb ik de laatste check gedaan qua aansluitingen, boiler vol laten lopen en hem aangezet. Ik heb een paar kleine wijzigingen in het installatie menu gedaan (ivm de afzuiging) en binnen 2 uurtjes was de temperatuur 55 graden via de boost-modus. In boost-modus gebruikt de WPB 1.8KW (zonder deze modus was het verbruik om en nabij de 450W), nadat de WPB op temperatuur is gekomen zie ik dat ie constant 2W verbruikt en het geluid bij het opwarmen was niet overdreven hard (de warmtepompdroger maakte meer lawaai).
Resterende puntjes:
- de geisoleerde 180mm slang voor de out-take moet nog even netjes worden aangesloten (zit wel vast, maar moet nog even netjes gedaan worden).
- de rookgasafvoer moet volledig worden verwijderd en het gat in het dak moet worden verholpen
- de slang voor warm water wil ik nog extra isoleren.
Al met al blij dat ik gisteravond even onder een warme douche kon staan nadat we zeiknat huiskwamen door een plaatselijke onweersbui
Afgezien van wat leidingwerk/afvoer verleggen en een extra stroomaansluiting realiseren _voor de infraroodpaneel met handdoekrek en infrarood vloerverwarming) zat het meeste werk duidelijk in het verwijderen van de handdoekradiator en het verwijderen van de CV (hij was zwaar, lomp en her en der zat er nog genoeg water in).
Het afdoppen van de gasleiding was niet erg spannend, zelfde geldt ook voor het maken van aansluitingen voor de WPB. Aansluiten was kinderspel door de flexibele slangen en uiteindelijk geen lekkage kunnen ontdekken nadat ik de condens-slang van de WPB in de afvoer had geplaatst.....
De WPB omhoog krijgen was een ander ding, door het raam was geen optie (deze zijn hoogstens 40cm breed). Ondanks de 90KG was het met trekbanden redelijk goed te doen, desondanks was de WPB erg lomp en de (draai/hoogte) ruimte op de trap te beperkt waardoor we uiteindelijk toch nog 30 minuten bezig zijn geweest door al het passen/meten om de schade zo beperkt mogelijk te houden ().
Helaas toch een paar beschadigingen op het plastic frontje aan de voorkant als gevolg van zeer beperkte ruimte in hoek (in het ergste geval zou ik dit nog kunnen vervangen), desondanks was dit alles en werkt alles naar behoren.
Zondagochtend heb ik de laatste check gedaan qua aansluitingen, boiler vol laten lopen en hem aangezet. Ik heb een paar kleine wijzigingen in het installatie menu gedaan (ivm de afzuiging) en binnen 2 uurtjes was de temperatuur 55 graden via de boost-modus. In boost-modus gebruikt de WPB 1.8KW (zonder deze modus was het verbruik om en nabij de 450W), nadat de WPB op temperatuur is gekomen zie ik dat ie constant 2W verbruikt en het geluid bij het opwarmen was niet overdreven hard (de warmtepompdroger maakte meer lawaai).
Resterende puntjes:
- de geisoleerde 180mm slang voor de out-take moet nog even netjes worden aangesloten (zit wel vast, maar moet nog even netjes gedaan worden).
- de rookgasafvoer moet volledig worden verwijderd en het gat in het dak moet worden verholpen
- de slang voor warm water wil ik nog extra isoleren.
Al met al blij dat ik gisteravond even onder een warme douche kon staan nadat we zeiknat huiskwamen door een plaatselijke onweersbui
| Verduurzaming | ||
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/2IIMMxtcEQmjLSC1j7lEvZNd.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/Yl2Ow8HUFpGx6AgapEfJPpyT.jpg?f=user_large) | |
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
4900Wp, 3500Wp, 2880Wp en 1665Wp aan PV. Atlantic Explorer V4 WPB, Gree duo split en 2x Mitsubitshi single L/L airco's. Pelletkachel 10 kW als backup verwarming. Als test: PV stroom dump (regelbaar vermogen) in WPB en elec boiler bij overschot.
AMD Ryzen 5800X - 32GB DDR4 Corsair RGB - XFX 6900XT - Panasonic HIT 990Wp - AE200L WPB met cv-ondersteuning
4900Wp, 3500Wp, 2880Wp en 1665Wp aan PV. Atlantic Explorer V4 WPB, Gree duo split en 2x Mitsubitshi single L/L airco's. Pelletkachel 10 kW als backup verwarming. Als test: PV stroom dump (regelbaar vermogen) in WPB en elec boiler bij overschot.
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
4900Wp, 3500Wp, 2880Wp en 1665Wp aan PV. Atlantic Explorer V4 WPB, Gree duo split en 2x Mitsubitshi single L/L airco's. Pelletkachel 10 kW als backup verwarming. Als test: PV stroom dump (regelbaar vermogen) in WPB en elec boiler bij overschot.
Ik kijk daar iets anders naar, ik vind dat verbruik de moeite niet om verder te reguleren dan hem beperken tot alleen overdag draaien.
Liever kijk ik naar hoe hij zo kort en efficiënt mogelijk draait, ik neem de buiten temperatuur daarin mee en ook binnen (is de woning al warm genoeg om wat extra MV ventilatie te kunnen hebben richting de wpb?).
Een aparte legio run hoeft niet als ik wekelijks de wpb naar 62 graden breng zodat ik die dag veel kan tappen.
Bovendien is het vat vaak nog zo warm dat de wpb niet start of maar kort draait,
Combineer je dat aansturen op pv met een verwachte lange run dan zie ik daar wel wat in
Liever kijk ik naar hoe hij zo kort en efficiënt mogelijk draait, ik neem de buiten temperatuur daarin mee en ook binnen (is de woning al warm genoeg om wat extra MV ventilatie te kunnen hebben richting de wpb?).
Een aparte legio run hoeft niet als ik wekelijks de wpb naar 62 graden breng zodat ik die dag veel kan tappen.
Bovendien is het vat vaak nog zo warm dat de wpb niet start of maar kort draait,
Combineer je dat aansturen op pv met een verwachte lange run dan zie ik daar wel wat in
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Staan gewoon naast elkaar in de fabriek. Panasonic naam op het boekje en € 400 op de prijs erbij. Zelfs een stikker ontbreekt tegenwoordig van Panasonic op de boiler
Vandaar dat ik nu alleen Atlantic verkoop i.p.v. Panasonic. Zoek de verschillen
[ Voor 5% gewijzigd door Carboy54 op 10-07-2023 22:41 ]
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
Ik heb nu ruim een jaar de atlantic wpb 270l ruim een jaar draaien en het gaat goed, maar zou graag mijn situatie delen en wellicht hebben jullie suggesties hoe ik eea misschien nog verder zou kunnen optimaliseren wat betreft de ventilatie. Omdat ik een warmtepomp heb geïnstalleerd is de gasketel weg en er een 125mm ventilatiegat vrijgekomen.
De situatie:
- Draai binnen-binnen in goed geïsoleerde garage aan huis (ook met vloerverwarming die in feite voor deze ruimte dicht staat). De temperatuur in de winter is er rond de 16 graden en nu deze zomerperiode 24 graden. Als de boiler draait daalt de temp maximaal 2 graden en als opwarmen klaar is gaat de temp in notime weer terug naar oude waarde. De garage/ruimte is zo'n 25m2 / 67m3. Deze binnen-binnen stand draait naar mijn idee best goed. Ik heb een tempsensor op IN en UIT en de ingaande temp lijkt nauwelijks tot niet beïnvloed te worden door de uitgaande koude lucht.
- Orcon mechanische ventilatiebox die ruimtes van boven afzuigt (badkamer, slaapkamer, toilet, washok) en van beneden (2x keuken, toilet, garage). Er is geen zolder. Geen WTW aanwezig ondanks dat het een woning uit 2019 is. Er zijn dus ventilatieroosters aanwezig. De ventilatie wordt volledig door domotica (domoticz) aangestuurd op 0-10v aansturing variabel obv vochtigheid badkamer, co2 in de ruimtes, fijnstof in de keuken. Werkt mooi.
- De panasonic 9kw monobloc is ook aangesloten op spiraal van de wpb. De wpb kan dus ook worden opgewarmd met de WP buiten. Middels domotica gebruik ik de panasonic nu alleen als 'booster' om op te warmen als er nog maar 60 liter warm water in zit. Na een flink bad + douchebeurt achter elkaar gaat deze dus de wpb opwarmen ipv de wpb zelf. De panasonic kan het vat zo'n 3-4x sneller opwarmen!
Waar ik aan zat te denken:
- Een 2e MV-box gebruiken, eentje die beneden afzuigt en eentje die boven afzuigt. Afhankelijk van de situatie wordt de juiste MV-box aangestuurd, dus als er gedouched wordt, dat alleen de MV voor boven gaat afzuigen en dus niet beneden onnodig veel wordt afgezogen. Zo kan ik zowel beter afzuigen als efficienter (vooral in de winter belangrijk).
- De WPB op een of andere manier aansluiten op buizen. Het mooiste is denk ik dat nog steeds van binnen wordt aangezogen, ivm hogere temperatuur in zowel winter als zomer. De koude uitvoer zou evt naar buiten kunnen worden afgevoerd. Helaas is het vrijgekomen gat op dag garage maar 125mm.
Misschien zien jullie een mooie aansluiting. Mijn gevoel zegt een 2e MV-box en de wpb gewoon binnen-binnen laten, maar wellicht ook zonde om geen gebruik te maken van mogelijkheden.
:strip_exif()/f/image/GrZxa9PkykQxgZskJahrK2oo.jpg?f=fotoalbum_large)
De situatie:
- Draai binnen-binnen in goed geïsoleerde garage aan huis (ook met vloerverwarming die in feite voor deze ruimte dicht staat). De temperatuur in de winter is er rond de 16 graden en nu deze zomerperiode 24 graden. Als de boiler draait daalt de temp maximaal 2 graden en als opwarmen klaar is gaat de temp in notime weer terug naar oude waarde. De garage/ruimte is zo'n 25m2 / 67m3. Deze binnen-binnen stand draait naar mijn idee best goed. Ik heb een tempsensor op IN en UIT en de ingaande temp lijkt nauwelijks tot niet beïnvloed te worden door de uitgaande koude lucht.
- Orcon mechanische ventilatiebox die ruimtes van boven afzuigt (badkamer, slaapkamer, toilet, washok) en van beneden (2x keuken, toilet, garage). Er is geen zolder. Geen WTW aanwezig ondanks dat het een woning uit 2019 is. Er zijn dus ventilatieroosters aanwezig. De ventilatie wordt volledig door domotica (domoticz) aangestuurd op 0-10v aansturing variabel obv vochtigheid badkamer, co2 in de ruimtes, fijnstof in de keuken. Werkt mooi.
- De panasonic 9kw monobloc is ook aangesloten op spiraal van de wpb. De wpb kan dus ook worden opgewarmd met de WP buiten. Middels domotica gebruik ik de panasonic nu alleen als 'booster' om op te warmen als er nog maar 60 liter warm water in zit. Na een flink bad + douchebeurt achter elkaar gaat deze dus de wpb opwarmen ipv de wpb zelf. De panasonic kan het vat zo'n 3-4x sneller opwarmen!
Waar ik aan zat te denken:
- Een 2e MV-box gebruiken, eentje die beneden afzuigt en eentje die boven afzuigt. Afhankelijk van de situatie wordt de juiste MV-box aangestuurd, dus als er gedouched wordt, dat alleen de MV voor boven gaat afzuigen en dus niet beneden onnodig veel wordt afgezogen. Zo kan ik zowel beter afzuigen als efficienter (vooral in de winter belangrijk).
- De WPB op een of andere manier aansluiten op buizen. Het mooiste is denk ik dat nog steeds van binnen wordt aangezogen, ivm hogere temperatuur in zowel winter als zomer. De koude uitvoer zou evt naar buiten kunnen worden afgevoerd. Helaas is het vrijgekomen gat op dag garage maar 125mm.
Misschien zien jullie een mooie aansluiting. Mijn gevoel zegt een 2e MV-box en de wpb gewoon binnen-binnen laten, maar wellicht ook zonde om geen gebruik te maken van mogelijkheden.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/GrZxa9PkykQxgZskJahrK2oo.jpg?f=user_large)
AMD Ryzen 5800X - 32GB DDR4 Corsair RGB - XFX 6900XT - Panasonic HIT 990Wp - AE200L WPB met cv-ondersteuning
Wat betreft afkoelen goed punt. Zou het graag met andere vergelijken of het verlies in de pas loopt met anderen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/hBGn7MAhCVPcpghO0o03xes9.jpg?f=user_large)
Hier een grafiek van 3 tempsensoren in de boiler over periode van 9 uur waarbij niets gebeurde. Omgevingstemperatuur was 23.4 graden. Een ds18b20 in het midden van de atlantic geprikt en een ds18b20 + panasonic sensor aan de onderkant in de uitsparing daarvoor. De sensor van de panasonic lijkt wat af te wijken, daar kijk ik eigenlijk niet naar. De WP gebruikt die alleen om uit zichzelf uit te schakelen (niet aan).
De onderkant koelt in 9u af van 49.44 - 45.94 = 3.50 graden =~ -0.4 graden/uur
Midden koelt in 9u af van 51.88 - 49.94 = 1.94 graden =~ 0.22 graden/uur
Is dit gebruikelijk?
[ Voor 5% gewijzigd door padoempats op 13-07-2023 10:15 ]
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/v3X82ZINWShdlo6QjQIlejy6.jpg?f=user_large)
Wpb air is de lucht toevoer, inside is een 18B20 bij de eigen wpb sensor.
Aan wpb air kun je zien dat de lucht toevoer een warmtelekje is, logisch want ik meet recht boven de boiler.
Je kunt goed zien wanneer mijn wpb start en wanneer ik een beetje heb getapt.
De metingen doe ik ook met Domoticz, de 3 sensors zitten aan een Nodemcu.
Ik verlies per dag 6-7 graden incl een beetje tappen en heb mijn EX V3 in noppenfolie gewikkeld.
Dat de wpb via de spiraal 3x sneller warm is laat zien hoe groot de capaciteit van de spiraal is, daarom verlies je andersom (bij gebruik als cv ondersteuning zoals bij mij) ook snel warmte.
Ik zou die 125mm afvoer gebruiken en er een broekstuk op zetten zodat je de helft nog binnen uitblaast.
Deze past mogelijk niet direct op de wpb, dan heb je nog tape of een verbindingsstuk nodig.
Eventueel nog een jasje om de wpb heen om het warmteverlies verder te verlagen
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Afgezien van de temperatuur zie ik daar niet echt nadelen aan denk ik, mits je kruipruimte de aangeblazen lucht ook weer afdoende kwijt kan. Ik twijfel of die kleine ventilatieroostertjes die typisch gebruikt worden bij kruipruimten niet teveel weerstand opleveren.
De lucht die uit de WPB komt is gedroogd, dus het zou ook niet echt vochtproblemen moeten opleveren. Afgezien van dat kruipruimtes wel vaker vochtig zijn en dat niet vaak problemen geeft (?).
Ik zou er wel op letten dat je iets van een fijn roostertje plaatst, zodat er geen vliegjes vanuit je kruipruimte je WPB in kunnen komen (of andere beestjes/beesten
).
Interessant artikel op de telegraaf:
https://www.telegraaf.nl/...ermoedelijk-de-boosdoener
Mijn WPB is van dit merk en die voldoet standaard niet aan de Nederlandse wet door eens in de twee weken een legionella run te doen. Ik heb daarom in de app ingesteld dat hij elke zondagnacht naar 75 graden gaat gedurende korte tijd. Maar dit artikel spreekt over combiketels.. dat je daar last krijgt van legionella vind ik toch wel bijzonder.
De lucht die uit de WPB komt is gedroogd, dus het zou ook niet echt vochtproblemen moeten opleveren. Afgezien van dat kruipruimtes wel vaker vochtig zijn en dat niet vaak problemen geeft (?).
Ik zou er wel op letten dat je iets van een fijn roostertje plaatst, zodat er geen vliegjes vanuit je kruipruimte je WPB in kunnen komen (of andere beestjes/beesten
).Interessant artikel op de telegraaf:
https://www.telegraaf.nl/...ermoedelijk-de-boosdoener
Mijn WPB is van dit merk en die voldoet standaard niet aan de Nederlandse wet door eens in de twee weken een legionella run te doen. Ik heb daarom in de app ingesteld dat hij elke zondagnacht naar 75 graden gaat gedurende korte tijd. Maar dit artikel spreekt over combiketels.. dat je daar last krijgt van legionella vind ik toch wel bijzonder.
[ Voor 28% gewijzigd door Glashelder op 13-07-2023 11:33 ]
PV 4915wp op oost, 2680 wp op west, 1900 wp op zuid. pvoutput - AUX 8 kW bi bloc
Klopt het dat tussen 20:30 en 08:30 (12u) je 3 graden verlies hebt? Dus 0.25 per uur. In het midden meette ik 0.22 per uur, vergelijkbaar. Dus ik heb marginaal minder verlies dan jij en mijn wpb is niet eens ingepakt. Ik vraag mij af of dat inpakken goed gaat werken. Verlies is hoofdzakelijk via de leidingen (gezien met warmtecamera) die al flink zijn geisoleerd.:
[Afbeelding]
Wpb air is de lucht toevoer, inside is een 18B20 bij de eigen wpb sensor.
Aan wpb air kun je zien dat de lucht toevoer een warmtelekje is, logisch want ik meet recht boven de boiler.
Je kunt goed zien wanneer mijn wpb start en wanneer ik een beetje heb getapt.
De metingen doe ik ook met Domoticz, de 3 sensors zitten aan een Nodemcu.
Ik verlies per dag 6-7 graden incl een beetje tappen en heb mijn EX V3 in noppenfolie gewikkeld.
Dat de wpb via de spiraal 3x sneller warm is laat zien hoe groot de capaciteit van de spiraal is, daarom verlies je andersom (bij gebruik als cv ondersteuning zoals bij mij) ook snel warmte.
Ik zou die 125mm afvoer gebruiken en er een broekstuk op zetten zodat je de helft nog binnen uitblaast.
Deze past mogelijk niet direct op de wpb, dan heb je nog tape of een verbindingsstuk nodig.
Eventueel nog een jasje om de wpb heen om het warmteverlies verder te verlagen
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Ik heb wat problemen om mijn Atlantic Explorer V4 via het schakelcontact aan te sturen, hij is toch een beetje eigenwijs. Kan iemand hier licht op schijnen?
- Schakelcontact is aangesloten via het schema "droog contact" in de handleiding
- Als ik het contact inschakel komt ook in de informatie netjes terecht dat het PV-contact "erkend" is, en op het hoofdscherm verschijnt een zonnepaneeltje
- In het installateursmenu is ingesteld dat het PV contact is aangesloten
- Boiler is ingesteld op "handmatig" en "eco"
- In bedrijf tijden zijn in gesteld op 06:00 - 17:00 uur
- Ik heb de temperatuur op maximaal gezet
/f/image/QDU2TODjWJ2bfMQberZu16of.png?f=fotoalbum_large)
Ondanks dit, besluit de Atlantic om toch vannacht om 05:45 te beginnen met verwarmen voor 1¼ uur om van een watertemperatuur van 49,3 graden naar 55 graden te komen.
Is mijn verwachtingspatroon verkeerd, of mis ik iets in de configuratie?
NB: terwijl ik dit type, slaat mijn automatisering aan, en begint hij nu wel netjes te verwarmen. Ik begrijp echter niet waar die korte verwarmingscyclus van vannacht vandaan komt.
- Schakelcontact is aangesloten via het schema "droog contact" in de handleiding
- Als ik het contact inschakel komt ook in de informatie netjes terecht dat het PV-contact "erkend" is, en op het hoofdscherm verschijnt een zonnepaneeltje
- In het installateursmenu is ingesteld dat het PV contact is aangesloten
- Boiler is ingesteld op "handmatig" en "eco"
- In bedrijf tijden zijn in gesteld op 06:00 - 17:00 uur
- Ik heb de temperatuur op maximaal gezet
:fill(white):strip_exif()/f/image/QDU2TODjWJ2bfMQberZu16of.png?f=user_large)
Ondanks dit, besluit de Atlantic om toch vannacht om 05:45 te beginnen met verwarmen voor 1¼ uur om van een watertemperatuur van 49,3 graden naar 55 graden te komen.
Is mijn verwachtingspatroon verkeerd, of mis ik iets in de configuratie?
NB: terwijl ik dit type, slaat mijn automatisering aan, en begint hij nu wel netjes te verwarmen. Ik begrijp echter niet waar die korte verwarmingscyclus van vannacht vandaan komt.
[Te koop: 3D printers] [Website] Agile tools: [Return: retrospectives] [Pokertime: planning poker]
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
Wat probleempjes met de wateraansluitingen hier. De Atlantic staat hier nu klein jaartje te draaien.
:strip_exif()/f/image/2pgqafi0Z7M4d45rdEL6lYhF.jpg?f=fotoalbum_large)
:strip_exif()/f/image/wCcBPJ2QQL6RKpthU4fMyMpK.jpg?f=fotoalbum_large)
:strip_exif()/f/image/8zz4vk5f7AYYU0GezmWhXWce.jpg?f=fotoalbum_large)
Installatie door de loodgieter, mooi de handleiding gevolgd….. Vooral bij de koude aansluiting dus al roest, netjes met de aftakleiding er tussen.
Bij de warme aansluiting nu ook al een klein randje inclusief diëlektrische verbinding aangesloten……
Iemand een idee wat hier dan nu toch fout gaat?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/2pgqafi0Z7M4d45rdEL6lYhF.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/wCcBPJ2QQL6RKpthU4fMyMpK.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/8zz4vk5f7AYYU0GezmWhXWce.jpg?f=user_large)
Installatie door de loodgieter, mooi de handleiding gevolgd….. Vooral bij de koude aansluiting dus al roest, netjes met de aftakleiding er tussen.
Bij de warme aansluiting nu ook al een klein randje inclusief diëlektrische verbinding aangesloten……
Iemand een idee wat hier dan nu toch fout gaat?
4900Wp, 3500Wp, 2880Wp en 1665Wp aan PV. Atlantic Explorer V4 WPB, Gree duo split en 2x Mitsubitshi single L/L airco's. Pelletkachel 10 kW als backup verwarming. Als test: PV stroom dump (regelbaar vermogen) in WPB en elec boiler bij overschot.
PV 4915wp op oost, 2680 wp op west, 1900 wp op zuid. pvoutput - AUX 8 kW bi bloc
Bedankt heren. Mijn loodgieter had het over mooie perskoppelingen, beter werkt, etc..
Overdrukventiel zit er wel achter. Zie foto’s. Dat Ding heeft hij geïnstalleerd volgens de handleiding. Maar enkel denk ik alleen om er water uit te laten?
Ik ga de boel losmaken, netjes op opnieuw aansluiten met flex-leidingen en teflon. 👍🏻
:strip_exif()/f/image/GO51g2BnLI18nJlH8pvT25I9.jpg?f=fotoalbum_large)
:strip_exif()/f/image/3jqzV6ngXcdzbWrctak77909.jpg?f=fotoalbum_large)
Overdrukventiel zit er wel achter. Zie foto’s. Dat Ding heeft hij geïnstalleerd volgens de handleiding. Maar enkel denk ik alleen om er water uit te laten?
Ik ga de boel losmaken, netjes op opnieuw aansluiten met flex-leidingen en teflon. 👍🏻
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/GO51g2BnLI18nJlH8pvT25I9.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/3jqzV6ngXcdzbWrctak77909.jpg?f=user_large)
4900Wp, 3500Wp, 2880Wp en 1665Wp aan PV. Atlantic Explorer V4 WPB, Gree duo split en 2x Mitsubitshi single L/L airco's. Pelletkachel 10 kW als backup verwarming. Als test: PV stroom dump (regelbaar vermogen) in WPB en elec boiler bij overschot.
4900Wp, 3500Wp, 2880Wp en 1665Wp aan PV. Atlantic Explorer V4 WPB, Gree duo split en 2x Mitsubitshi single L/L airco's. Pelletkachel 10 kW als backup verwarming. Als test: PV stroom dump (regelbaar vermogen) in WPB en elec boiler bij overschot.
:strip_icc():strip_exif()/u/1768442/crop633c791419e5d_cropped.jpg?f=community)
20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/
PV 4915wp op oost, 2680 wp op west, 1900 wp op zuid. pvoutput - AUX 8 kW bi bloc
4900Wp, 3500Wp, 2880Wp en 1665Wp aan PV. Atlantic Explorer V4 WPB, Gree duo split en 2x Mitsubitshi single L/L airco's. Pelletkachel 10 kW als backup verwarming. Als test: PV stroom dump (regelbaar vermogen) in WPB en elec boiler bij overschot.
AMD Ryzen 5800X - 32GB DDR4 Corsair RGB - XFX 6900XT - Panasonic HIT 990Wp - AE200L WPB met cv-ondersteuning
