Warmtepompboiler topic (WPB) deel 2

[ron321]

Derpie1234 schreef op donderdag 25 september 2025 @ 12:05:
Net naar de warmteservice voor dakdoorvoer, 175€ per stuk. Die valt wel even tegen

Van goud?
Of zo bijzonder?

[Rzaan]

ron321 schreef op donderdag 25 september 2025 @ 17:51:
[...]

Van goud?
Of zo bijzonder?

Ik was dat ook wel kwijt. Meer nog volgens mij. Maar ik had doorsnede 180/200.
Als je ze kleiner neemt, zijn ze ook goedkoper.
Vind de mijne wel mooi. Niet van die lullige pijpjes.

[MuadDib007]

Ik heb de Ubbink Valetis genomen, die kost iets van 120 euro.
Diameter doorvoer is 150/160 en geïsoleerd.

[Derpie1234]

Dat zijn inderdaad mooie doorvoeren. Bij mij gaat het om een platdak doorvoer. Dat moet toch goedkoper kunnen ? 2 stuks komt dan op 350€.

[ Voor 11% gewijzigd door Derpie1234 op 25-09-2025 20:31 ]

[jj85]

Derpie1234 schreef op donderdag 25 september 2025 @ 20:29:
Dat zijn inderdaad mooie doorvoeren. Bij mij gaat het om een platdak doorvoer. Dat moet toch goedkoper kunnen ? 2 stuks komt dan op 350€.

Eerste hit google 'platdak doorvoer' :
https://www.ventilatiesho...t-dak/?vs_diameter=160+mm

Bijv https://www.ventilatiesho...unststof-kap-150-160mm-2/
62 euro. Geen idee of het kwalitatief wat is.

[onlinaius]

Als je de WPB op de plek zet waar de cv ketel vroeger stond zou je ook nog kunnen overwegen de rookgasafvoer hiervan te gebruiken (mits je natuurlijk wel even goed nadenkt over zaken als condensatie, en of je die beter voor aan of afvoer kunt gebruiken).

[jj85]

onlinaius schreef op donderdag 25 september 2025 @ 21:39:
Als je de WPB op de plek zet waar de cv ketel vroeger stond zou je ook nog kunnen overwegen de rookgasafvoer hiervan te gebruiken (mits je natuurlijk wel even goed nadenkt over zaken als condensatie, en of je die beter voor aan of afvoer kunt gebruiken).

Dat is mijn plan ook eigenlijk. Alleen is die qua diameter volgens mij geen 160mm. Dus moet nog eens een drukvalberekening maken of dat veel impact gaat hebben op de luchtflow

Af anders gezegd: maakt het uit of ik 20m 160mm leiding aanleg vs 1m @ 160mm + 50cm @ 120mm

[Martin7182]

jj85 schreef op donderdag 25 september 2025 @ 21:54:
[...]

Dat is mijn plan ook eigenlijk. Alleen is die qua diameter volgens mij geen 160mm. Dus moet nog eens een drukvalberekening maken of dat veel impact gaat hebben op de luchtflow

Af anders gezegd: maakt het uit of ik 20m 160mm leiding aanleg vs 1m @ 160mm + 50cm @ 120mm

Dat is ook wat we hier gedaan hebben (Hewalex 3 kW), en dat werkt prima. Moet er wel bij zeggen dat we binnen/buiten opstelling gebruiken met ingaand 0 m en uitgaand 2 m 160 mm + 1 m 125 mm.

[Derpie1234]

@jj85 je hebt gelijk inderdaad. Ik dacht dat 150-160 dubbel concentrisch is maar wat klopt niet. En kwa condens zou het goed moeten gaan toch ?

De uitblaas is kouder dan de omgevings lucht en inkomende lucht dezelfde temperatuur.

[WirelessErik]

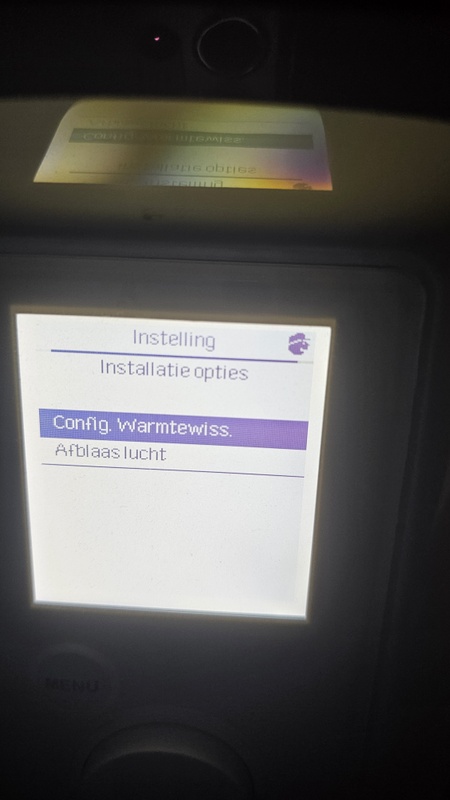

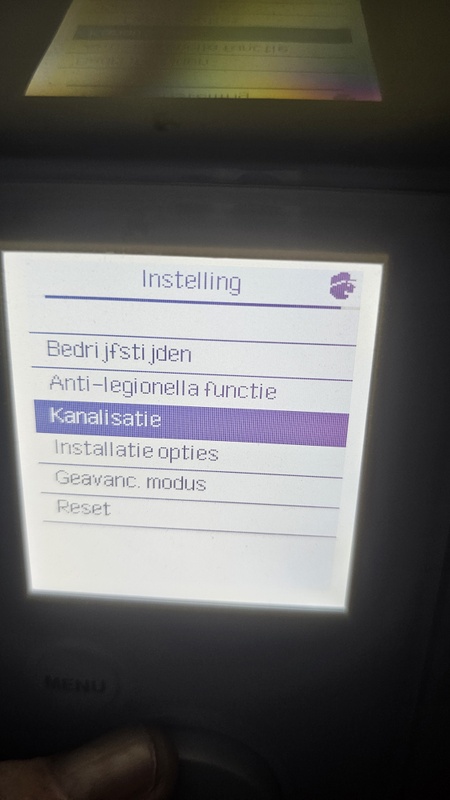

Om nog even terug te komen op het ontbreken van de pv instellingen. Hierbij een aantal fotos.
Zijn er ook gebruikers van de Atlantic Explorer V4 die dit wel hebben staan in hun instellingen?

[RichieB]

@WirelessErik Hoe staat de “Steunverwarming zonnecollector” ingesteld? Volgens mij kan je of PV of een zonnecollector gebruiken. Misschien verdwijnt de ene instelling als je de andere aanzet?

[onlinaius]

Derpie1234 schreef op vrijdag 26 september 2025 @ 08:43:
@jj85 je hebt gelijk inderdaad. Ik dacht dat 150-160 dubbel concentrisch is maar wat klopt niet. En kwa condens zou het goed moeten gaan toch ?

De uitblaas is kouder dan de omgevings lucht en inkomende lucht dezelfde temperatuur.

Dat betekend wel dat het kan condenseren op de uitblaaspijp. En als je hiervoor het oude rookgaskanaal gebruikt, en dit metaal is ipv kunststof zou je roest / druppelend roestig water kunnen krijgen. Mij werd indertijd bij advies over een WPB dan ook afgeraden het rookgaskaneel voor afvoer van koude lucht te gebruiken. Aanvoer kan wel, maar daar heb ik al een efficientere optie voor bedacht, dus dat wil ik eigenlijk liever niet.

Dat vond ik wel een domper, want dat rookgaskanaal zit er toch, en om nu tegen extra kosten nog een gat door de muur te laten boren vind ik wel wat zonde, zowel qua kosten als qua extra warmteverlies.

[ Voor 11% gewijzigd door onlinaius op 26-09-2025 11:05 ]

[WirelessErik]

RichieB schreef op vrijdag 26 september 2025 @ 10:29:
@WirelessErik Hoe staat de “Steunverwarming zonnecollector” ingesteld? Volgens mij kan je of PV of een zonnecollector gebruiken. Misschien verdwijnt de ene instelling als je de andere aanzet?

Zoals je kunt zien op 1 van de fotos staat deze op alleen warmtepomp ingesteld.
Als ik hem op zonnecollectoren zet, krijg ik niet een extra optie voor de pv erbij helaas.

[jj85]

Even een theoretische vraagje mbt de diëlektrische koppelingen.

Aan de warme uitgang zit een diëlektrische koppeling.
Aan de koude ingang zit geen diëlektrische koppeling.

Het koper leidingwerk komt daarmee aan de warme kant niet in contact met het boilervat.

Echter zijn de warm en koudwaterleiding (elektrisch gezien) wel met elkaar verbonden. Bijvoorbeeld via de mengkraan in de badkamer (en potentiaalvereffening badkamer). Dus links en rechts van de diëlektrische koppeling hebben dezelfde potentiaal.

Heeft zo'n diëlektrische koppeling enkel aan de warmte uitgang wel nut met het oog op galvanische corrosie? Of werkt het pas echt goed als ik dan ook aan de koude kant een diëlektrische koppeling toepas?

(wat ik overigens sowieso moet gaan doen ivm de recirculatiepomp die ik tussen warm en koud gezet heb; daardoor wordt de koude ingang natuurlijk net zo warm als de warme uitgang).

[ Voor 3% gewijzigd door jj85 op 26-09-2025 12:35 ]

[Martin7182]

@jj85 het gaat niet om elektrische isolatie (drinkwater geleidt ook), maar om contact tussen verschillende metalen. Galvanische corrosie hangt af van de metaalsoorten die contact met elkaar maken en gaat sneller bij hogere temperaturen.

[jj85]

Martin7182 schreef op vrijdag 26 september 2025 @ 12:56:
@jj85 het gaat niet om elektrische isolatie (drinkwater geleidt ook), maar om contact tussen verschillende metalen. Galvanische corrosie hangt af van de metaalsoorten die contact met elkaar maken en gaat sneller bij hogere temperaturen.

Thanks! Ook wel weer logisch eigenlijk
