Heishamon <> Node Red voor Panasonic warmtepompen

[edterbak]

MikeyMan schreef op donderdag 1 juni 2023 @ 22:10:
[...]


Tweede blauwe timestamp injector van boven?

[Afbeelding]

Gebeurt helemaal niks. Dus op zich conform verwachting dan

Debug nodes op de injector en trigger 3s:

Ja, precies zoals we al verwachten. De functie wordt dus wel gewoon afgetrapt / getriggered.
Maar er gebeurt vervolgens in de functie helemaal ... na zorgvuldig tellen, wikken en wegen.... helemaal niks.

[Afbeelding]

debug op derde output blijft ook leeg overigens.

Dat klopt. die gaat naar het LOG.
als er niks gebeurt, hoeft die ook niks door te geven.

[edterbak]

@MikeyMan

Ik ga de code voor [Function RTC automation] aanpassen. ik zet die hier neer speciaal voor jou.
Dan kun je in het debug venster een zooi dingen voorbij zien komen als je op de inject node duwt.

De dingen die in debug venster voorbij komen, wil ik dan graag weten. dat helpt met debuggen waar het nu fout gaat, en waar niet.

brb

[edterbak]

@MikeyMan

Even uitvouwen en kopieren / plakken in de node: "Function RTC automation"

code:

////////////////////////////////////////////////////////////////////////////
////////////////////////// RTC - ON/OFF function ///////////////////////////
//
//
//  This function has the goal to act when the temperature in the room is too high.
//  It can either turn off the heatpump, or take the [heat]-mode out of the current operating mode.
//

var MQTT = global.get('MQTT',"file");
if (MQTT.block_active == 0 || (MQTT.block_active == 1 && MQTT.block_mode == 2 && MQTT.allow_rtc_onoff == 1)){
node.warn('11 - door MQTT block voorwaarden');

    let msg1    ={};        //  pin 1 - Output to power pump on/off
    msg1.source = "flow";

    let msg2    ={};        //  pin 2 - Output to Operating Mode
    let msg99   ={};        //  pin 3 - Messages to Log
    //
    //  return [msg1,msg2,msg99]

    var TOP69_Sterilization_State   = global.get('TOP69_Sterilization_State',"file");

    var Sterilization_active        =global.get('Sterilization_active',"file");
        if (Sterilization_active===undefined)   {Sterilization_active=0}

    var Force_DHW_active            =global.get('Force_DHW_active',"file");
        if (Force_DHW_active===undefined)   {Force_DHW_active=0}

    var VirtualState = global.get('VirtualState'); //used to prevent unwanted shutdown detection

    var Operating_Mode              =global.get('TOP4_Operating_Mode_State',"file");
        if (Operating_Mode === undefined)   {node.warn('RTC on_off Operating_Mode');return null;}
    //  Operating mode (0=Heat only, 1=Cool only, 2=Auto(Heat), 3=DHW only, 4=Heat+DHW, 5=Cool+DHW, 6=Auto(Heat)+DHW, 7=Auto(Cool), 8=Auto(Cool)+DHW)
    //

    var F_RTC = global.get('F_RTC',"file");

    //
    if (F_RTC.F1_power_state === undefined) { F_RTC.F1_power_state=0;}          // Get the global variable. Used to see if the RTC function is enabled through GUI.
    if (F_RTC.F2_OM_state === undefined) { F_RTC.F2_OM_state=0;}                // Get the global variable. Used to see if the RTC function is enabled through GUI.

    var F_SOLAR                         = global.get("F_SOLAR","file");
    if (F_SOLAR.function_active_state === undefined) {F_SOLAR.function_active_state=0;}
    //////////////////////////////////////////////////////////////////////////////////////////////////////
    //////////////////////////////////////////////////////////////////////////////////////////////////////

    // Operating mode (0=Heat only, 1=Cool only, 2=Auto(Heat), 3=DHW only, 4=Heat+DHW, 5=Cool+DHW, 6=Auto(Heat)+DHW, 7=Auto(Cool), 8=Auto(Cool)+DHW)
    if ((F_RTC.F1_power_state == 0 && F_RTC.F2_OM_state == 0) || Operating_Mode === undefined || Operating_Mode==1 || Operating_Mode==5 || Operating_Mode==7 || Operating_Mode==8 || Sterilization_active == 1 || Force_DHW_active == 1 || F_SOLAR.function_active_state == 1 || TOP69_Sterilization_State == 1)     //  First IF
        {
            global.set('F_RTC.on_off_status',undefined,"file");node.warn('50 - In de IF > exit');
            return null;
        }



    else
        {   node.warn('In de ELSE regel 57');
            // Declaration of variables including their values.
            var rtc_PV          = global.get('T_room');                             // Get the global variable. THe room temperature for RoomTemperatureCompensation you want to control.
                if (rtc_PV===undefined) {node.warn('RTC on_off rtc_PV');return null}
            var rtc_SP          = global.get('WoonkamerSP',"file");                 // Virtual target temperature setpoint for RTC. Set in Dashboard.
                if (rtc_SP===undefined) {node.warn('RTC on_off rtc_SP');return null}
            var rtc_dT          = (rtc_PV-rtc_SP);                                  // local variable for calculated temperature difference. If > 0 it is too warm, If < 0 it is too cold.

            var TOP0_Heatpump_State  = global.get('TOP0_Heatpump_State',"file");              // get current state of the heatpump. on or off (1 or 0)
            // below are the variables containing the temperature ranges.
            var rtc_off         = F_RTC.off_limit                               // Range turn heatpump off
                if (rtc_off === undefined)
                    { return null; }
            var rtc_on          = F_RTC.on_limit;                               // Range turn heatpump on
                if (rtc_on === undefined)
                    { return null; }

            var F_stored_next_operating_mode    = global.get('F_stored_next_operating_mode',"file");

            msg99.topic     = "Function RTC";

            //*****************************************************************************
            //////////////////////////////////////////////////////////////////////////////////////////////////////
            //////////////////////////////////////////////////////////////////////////////////////////////////////
            // Operating mode (0=Heat only, 1=Cool only, 2=Auto(Heat), 3=DHW only, 4=Heat+DHW, 5=Cool+DHW, 6=Auto(Heat)+DHW, 7=Auto(Cool), 8=Auto(Cool)+DHW)
            if (rtc_off >= rtc_on)
                { node.warn('In de IF rtc_off >= rtc_on regel 83');
                    //node.warn('RTC function: Current OFF temperature is lower than the ON temperature. You must correct this !! ');
                    msg99.payload   = "<b>ERROR:</b> Current OFF temperature is lower than the ON temperature. You must correct this !!";
                    return [null,null,msg99];
                }

            if (rtc_dT > rtc_off)                           {global.set('F_RTC.on_off_status',0,"file");}
            if (rtc_dT >= rtc_on && rtc_dT <= rtc_off)      {global.set('F_RTC.on_off_status',1,"file");}
            if (rtc_dT < rtc_on)                            {global.set('F_RTC.on_off_status',2,"file");}


            //*****************************************************************************
            //      Scenario 1: the roomtemperature is high and above the 'off'limit. Function start
            //*****************************************************************************
        if (rtc_dT > rtc_on && TOP0_Heatpump_State == 1 && Operating_Mode != 3 && VirtualState == 1)
                { node.warn('In de IF regel 98 ');
                    //  Operating mode (0=Heat only, 1=Cool only, 2=Auto(Heat), 3=DHW only, 4=Heat+DHW, 5=Cool+DHW, 6=Auto(Heat)+DHW, 7=Auto(Cool), 8=Auto(Cool)+DHW)
                    if (Operating_Mode == 2 && global.get('T_outside',"file") <= global.get('TOP79_Heat_To_Cool_Temp',"file") && F_RTC.F1_power_state == 1)
                                                {node.warn('In de IF regel 101 ');
                                                    global.set('F_RTC.on_off_active',1,"file");
                                                    msg1.payload    = 0;
                                                    msg1.source     = "flow";
                                                    msg1.topic      = "new_heatpump_power";
                                                    msg99.payload   = "on/off activated - Turn off power (Room temp: " + rtc_PV + "°C)";
                                                    global.set('MQTT_Source', "rtc on/off");
                                                    return [msg1,null,msg99];
                                                }

                    if (Operating_Mode == 0 && F_RTC.F1_power_state == 1)
                                                {node.warn('In de IF regel 112 ');
                                                    global.set('F_RTC.on_off_active',1,"file");
                                                    msg1.payload    = 0;
                                                    msg1.source     = "flow";
                                                    msg1.topic      = "new_heatpump_power";
                                                    msg99.payload   = "on/off activated - Turn off power (Room temp: " + rtc_PV + "°C)";
                                                    global.set('MQTT_Source', "rtc on/off");
                                                    return [msg1,null,msg99];
                                                }

                    if ((Operating_Mode == 4 || Operating_Mode == 6) && F_RTC.F2_OM_state == 1)
                                                {node.warn('In de IF regel 123 ');
                                                    if (F_stored_next_operating_mode === undefined) {   global.set('F_stored_next_operating_mode',Operating_Mode,"file");
                                                    }
                                                    global.set('F_RTC.on_off_active',1,"file");
                                                    msg2.payload    = 3;
                                                    msg2.topic      = "new_Operating_Mode";
                                                    if (Operating_Mode == 4) { Operating_Mode = "Heat+DHW"; }
                                                    if (Operating_Mode == 6) { Operating_Mode = "Auto(Heat)+DHW"; }
                                                    msg99.payload = "on/off activated - Operating mode from " + Operating_Mode + " to DHW only";
                                                    global.set('MQTT_Source', "rtc on/off");
                                                    return [null,msg2,msg99];
                                                }
                }
            //*****************************************************************************
            //      Scenario 2: the roomtemperature is low enough again. Function end
            //*****************************************************************************
            if (rtc_dT < rtc_off && F_RTC.on_off_active == 1)
                {node.warn('In de IF regel 140 ');
                if (TOP0_Heatpump_State == 0 && VirtualState == 0)
                                                {node.warn('In de IF regel 142 ');
                                                    global.set('F_RTC.on_off_active',0,"file");
                                                    msg1.payload    = 1;
                                                    msg1.source     = "flow";
                                                    msg1.topic      = "new_heatpump_power";
                                                    msg99.payload   = "on/off - Turn on power (Room temp: " + rtc_PV + "°C)";
                                                    global.set('MQTT_Source', "rtc on/off");
                                                    return [msg1,null,msg99];
                                                }
                if (TOP0_Heatpump_State == 1 && VirtualState == 1)
                                                    {node.warn('In de IF regel 152 ');
                                                        global.set('F_RTC.on_off_active',0,"file");
                                                        var OM; // create empty
                                                        if (F_stored_next_operating_mode === undefined)
                                                        {
                                                            if (Operating_Mode == 0) {F_stored_next_operating_mode = 0;}
                                                            if (Operating_Mode == 1) {F_stored_next_operating_mode = 1;}
                                                            if (Operating_Mode == 2) {F_stored_next_operating_mode = 2;}
                                                            if (Operating_Mode == 3) {F_stored_next_operating_mode = 3;}
                                                            if (Operating_Mode == 4) {F_stored_next_operating_mode = 4;}
                                                            if (Operating_Mode == 5) {F_stored_next_operating_mode = 5;}
                                                            if (Operating_Mode == 6) {F_stored_next_operating_mode = 6;}
                                                            if (Operating_Mode == 7) {F_stored_next_operating_mode = 7;}
                                                            if (Operating_Mode == 8) {F_stored_next_operating_mode = 8;}

                                                            //msg99.payload   = "on/off deactivated - Previous OM not found. Restored OM to default 0 (Heat only)";
                                                            OM = F_stored_next_operating_mode;
                                                            if (OM == 0) OM = "Heat only"; if (OM == 1) OM = "Cool only"; if (OM == 2) OM = "Auto(Heat)"; if (OM == 3) OM = "DHW only"; if (OM == 4) OM = "Heat+DHW"; if (OM == 5) OM = "Cool+DHW"; if (OM == 6) OM = "Auto(Heat)+DHW"; if (OM == 7) OM = "Auto(Cool)"; if (OM == 8) OM = "Auto(Cool)+DHW)  ";
                                                            msg99.payload = "Operation mode to " + OM;

                                                        }
                                                    else
                                                        { node.warn('In de ELSE regel 174 ');
                                                            //msg99.payload   = "on/off deactivated - Restored to OM " + F_stored_next_operating_mode;
                                                            OM = F_stored_next_operating_mode;
                                                            if (OM == 0) OM = "Heat only"; if (OM == 1) OM = "Cool only"; if (OM == 2) OM = "Auto(Heat)"; if (OM == 3) OM = "DHW only"; if (OM == 4) OM = "Heat+DHW"; if (OM == 5) OM = "Cool+DHW"; if (OM == 6) OM = "Auto(Heat)+DHW"; if (OM == 7) OM = "Auto(Cool)"; if (OM == 8) OM = "Auto(Cool)+DHW)  ";
                                                            msg99.payload = "Restored to operation mode " + F_stored_next_operating_mode + " (" + OM + ")";
                                                        }
                                                    msg2.payload    = F_stored_next_operating_mode;
                                                    msg2.topic      = "new_Operating_Mode";
                                                    node.warn('regel 182 ');
                                                    global.set('F_stored_next_operating_mode',undefined,"file");
                                                    //if (global.get('MQTT_Source') === undefined) { global.set('MQTT_Source', "rtc on/off"); }
                                                    return [null,msg2,msg99];
                                                }

                }
    //******************************************************************************
        }
}

deplay en op de injectnode rammen.
dan wil ik wel een screenshot van het debug gedeelte.

[MikeyMan]

@edterbak



Log in de flow UI blijft leeg...

[ Voor 8% gewijzigd door MikeyMan op 01-06-2023 22:42 ]

[edterbak]

MikeyMan schreef op donderdag 1 juni 2023 @ 22:41:
@edterbak

[Afbeelding]

Log in de flow UI blijft leeg...

Ahh.. kijk nu komen we ergens.
De volgende voorwaarde, daar zit het hem in.

code:

if ((F_RTC.F1_power_state == 0 && F_RTC.F2_OM_state == 0) || Operating_Mode === undefined || Operating_Mode==1 || Operating_Mode==5 || Operating_Mode==7 || Operating_Mode==8 || Sterilization_active == 1 || Force_DHW_active == 1 || F_SOLAR.function_active_state == 1 || TOP69_Sterilization_State == 1)     //  First IF

Kun je de variabelen hier boven stuk voor stuk opzoeken en de waarde controleren?

[edterbak]

Huidige operating mode
Sterilization_active
Force_DHW_active
F_SOLAR.function_active_state
TOP69_Sterilization_State

[MikeyMan]

edterbak schreef op donderdag 1 juni 2023 @ 22:46:
Huidige operating mode = Auto (2)
Sterilization_active = 0
Force_DHW_active = 1
F_SOLAR.function_active_state = 2
TOP69_Sterilization_State = 0

[edterbak]

Force_DHW_active = 1

Dat is hem.
Waarom is die 1? Zie je hier een reden voor?

[MikeyMan]

edterbak schreef op donderdag 1 juni 2023 @ 22:52:
Force_DHW_active = 1

Dat is hem.
Waarom is die 1? Zie je hier een reden voor?

Nope, geen idee.
Althans, heb er niet handmatig aan gezeten.

DHW doe ik met schedule, en die loopt gewoon netjes elke dag.

[edterbak]

Kun je van Node: "function 25" op WP control tab, regel 11 dit van maken?

// global.set('Force_DHW_active',1,"file");

comment out

Daarna in global context de waarde van Force_DHW_active wissen.
Dan zou hij het moeten doen.

[edterbak]

Vervolg vraag.

Als je een Force DHW run hebt gestart via de scheduler.... Zet je deze wel eens handmatig uit?

[MikeyMan]

edterbak schreef op donderdag 1 juni 2023 @ 23:00:
Vervolg vraag.

Als je een Force DHW run hebt gestart via de scheduler.... Zet je deze wel eens handmatig uit?

Nee ik zet de operating mode van auto naar auto+dhw. En weer terug.

[MikeyMan]

edterbak schreef op donderdag 1 juni 2023 @ 22:59:
Kun je van Node: "function 25" op WP control tab, regel 11 dit van maken?

// global.set('Force_DHW_active',1,"file");

comment out

Daarna in global context de waarde van Force_DHW_active wissen.
Dan zou hij het moeten doen.

Doen we!

[edterbak]

MikeyMan schreef op donderdag 1 juni 2023 @ 23:04:
[...]


Nee ik zet de operating mode van auto naar auto+dhw. En weer terug.

Hoe bedoel je?
Bedoel je dat je via de scheduler de taak Change operating mode to auto+dhw zet? of handmatig?
Wanneer precies?


Waar ik zelf op doelde..
Wat er gebeurt als de scheduler task "Force DHW" geactiveerd wordt, dan wordt "Force_DHW_active" 1 gemaakt.
Als het water van DHW gelijk is aan setpoint, dan wordt Force_DHW_active = 0 gemaakt.

Als je halverwegen dat proces handmatig gaan duwen aan de force dhw, of operating mode, dan zal de cyclus van force DHW niet afgerond worden, en blijft dus ook de variabele Force_DHW_active op 1 staan.

[MikeyMan]

MikeyMan schreef op donderdag 1 juni 2023 @ 23:04:
[...]


Doen we!

Euh, in de nieuwe code of de oude? Anders moet ik de flow ff herinstalleren...

[MikeyMan]

@edterbak doe niks handmatig. Probeer alles geautomatiseerd te laten verlopen.

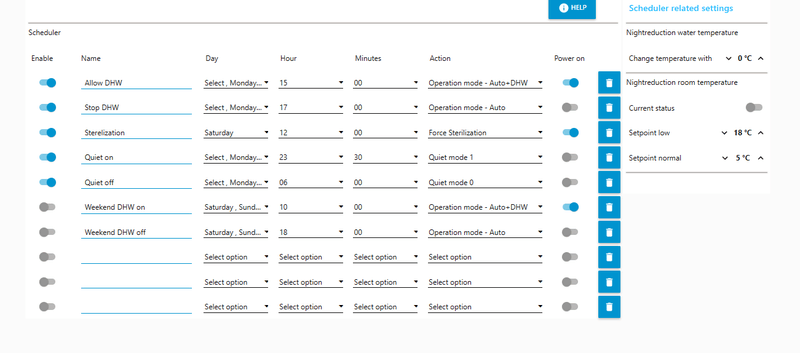

Dit is de scheduler:



Zou het door een afgebroken sterelisatie of solar run kunnen komen?

[ Voor 13% gewijzigd door MikeyMan op 01-06-2023 23:18 ]

[edterbak]

Okay, helder.

Wat er aan de hand zou kunnen zijn...

Die function 25, die bekijkt de temperatuur van DHW water.
Als deze te laag is, dan trapt hij een Force DHW cyclus af.

Het zou kunnen zijn dat de scheduled tasks die je hebt staan, onbedoeld dus de cyclus onderbreken.

Dit zou niet mogen, ik ga dit bekijken of dit de reden is.

Als dat zo is, dan is het een timing issue waar je per toeval tegenaan gelopen bent, en ik niet dus.

[edterbak]

@MikeyMan

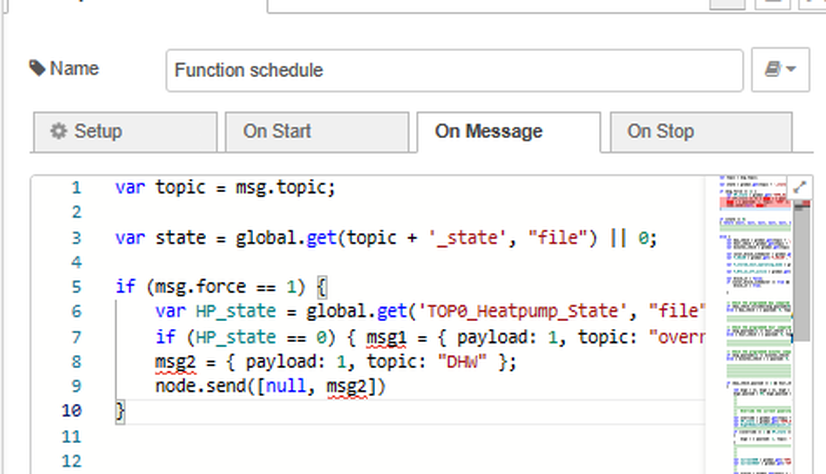

Kun je deze code in de WP scheduler node "Function schedule" zetten? alles vervangen.

code:

var topic   =   msg.topic;

var state   =   global.get(topic+'_state',"file")||0;                              // Get state of the agenda item.

if (msg.force == 1) {
    var HP_state    = global.get('TOP0_Heatpump_State',"file");     // get the current state of the heatpump. Is it on or off.
    if (HP_state == 0) { msg1 = { payload: 1, topic: "override" }; node.send([msg1,null]) }
    msg2 = { payload: 1, topic: "DHW" };
    node.send([null,msg2])
}


if      (state == 0)                                                            // Is it disabled?
        {return [null, null, null, null, null, null, null];}                          // output null to all pins and exit. else to continue.
////////////////////////////////////////////////////////////////////////////////
////////////////////////////////////////////////////////////////////////////////

else    {                                                                       // if not, continue...
        var day_check       =global.get(topic+'_day',"file");                   // get schedule variables.
        var hour_check      =global.get(topic+'_hour',"file");                  // get schedule variables.
        var minutes_check   =global.get(topic+'_minutes',"file");               // get schedule variables.

        var solar_block_scheduler           =global.get('solar_block_scheduler',"file");
        var F_SOLAR                         =global.get('F_SOLAR',"file");

        var F_stored_next_operating_mode    = global.get('F_stored_next_operating_mode',"file");

        var F_RTC_on_off_active = global.get('F_RTC.on_off_active',"file");

        var block_it = false;
        if (solar_block_scheduler == true && F_SOLAR.function_active_state == 1)
            {
                block_it = true;

            }


                                                                                // Check the programmed day compared current day.
        if (day_check.includes(msg.payload[0]))         {day_check = { payload: 1, topic: "DayOfTheWeek"};}
        else                                            {day_check = { payload: 0, topic: "DayOfTheWeek"};}

        ////////////////////////////////////////////////////////////////////////
        ////////////////////////////////////////////////////////////////////////

                                                                                // Check the programmed hour compared current hour.
        if (msg.payload[1] == hour_check)               {hour_check = { payload: 1, topic: "Hour"};}
        else                                            {hour_check = { payload: 0, topic: "Hour"};}

        ////////////////////////////////////////////////////////////////////////
        ////////////////////////////////////////////////////////////////////////

                                                                                // Check the programmed minutes compared current minutes.
        if (msg.payload[2] == minutes_check)            {minutes_check = { payload: 1, topic: "Minutes"};}
        else                                            {minutes_check = { payload: 0, topic: "Minutes"};}

        ////////////////////////////////////////////////////////////////////////
        ////////////////////////////////////////////////////////////////////////
        ////////////////////////////////////////////////////////////////////////
        ////////////////////////////////////////////////////////////////////////

        if (day_check.payload == 1 && hour_check.payload == 1 && minutes_check.payload == 1)        // If all of the conditions are met (day + hour + minutes), then....
            {
                let msg1 = {}, msg2 = {}, msg3 = {}, msg4 = {}, msg5 = {}, msg6 = {}, msg7 = {}, msg8={};
                msg1.payload = 99; msg2.payload = 99; msg3.payload = 99; msg4.payload = 99; msg5.payload = 99; msg6.payload = 99; msg7.payload = 99;
                //
                //
                //
                ////////////////////////////////////////////////////////////////
                //  Override the current powerstate of heat pump? //////////////
                //
                var override    = global.get(topic+'_override',"file");         // get the current override state.
                var HP_state    = global.get('TOP0_Heatpump_State',"file");     // get the current state of the heatpump. Is it on or off.
                var NightReductionRoomSetpoint_state   = global.get('NightReductionRoomSetpoint.state',"file");
                ////////////////////////////////////////////////////////////////
                if  ((override == 1 && HP_state == 0) || msg.force == 1)                            // check if the override state is enabled, AND currently heatpump state is off
                    {
                        msg1 = { payload: 1, topic: "override" };
                    }
                ////////////////////////////////////////////////////////////////
                //
                //
                //
                var CurrentDHW  = global.get('TOP10_DHW_Temp');
                var CurrentHEAT = global.get('TOP5_Main_Inlet_Temp');
                //
                //
                var action  =   global.get(topic+'_action',"file");             // get the action
                ////////////////////////////////////////////////////////////////

                if  (action == "HP_turn_on" && HP_state == 0)                   // check the action
                    {
                        msg1 = { source:  "flow", payload: 1, topic: "Turn ON HeatPump" };       // Operation Mode action? >> to Operation MOde output pin 1
                    }
                if  (action == "HP_turn_off" && HP_state == 1 && block_it === false)                                   // check the action
                    {
                        msg1 = { source: "flow", payload: 0, topic: "Turn OFF HeatPump" };      // Operation Mode action? >> to Operation MOde output pin 1
                    }
                ////////////////////////////////////////////////////////////////
                //
                //
                //
                ////////////////////////////////////////////////////////////////
                if  (action == "DHW")                                           // check the action if DHW (=Force DHW)
                    {
                        msg2 = { payload: 1, topic: "DHW" };                     // DHW action? >> to DHW output pin 2
                    }
                ////////////////////////////////////////////////////////////////
                //
                //
                //
                //
                ////////////////////////////////////////////////////////////////
                if  (action == "Sterilization" && block_it === false)                                 // check the action
                    {
                        msg3 = { payload: 1, topic:  "Sterilization" };         // Sterilization action? >> to Sterilization output pin 3
                    }
                ////////////////////////////////////////////////////////////////
                //
                //
                //
                //
                //
                ////////////////////////////////////////////////////////////////
                if  (action == "QM_0")                                          // check the action
                    {
                        msg4 = { payload: 0, topic: "Set QuietMode to" };           // QuietMode action? >> to Quiet MOde output pin 4
                        msg4.source = "scheduler"
                    }
                if  (action == "QM_1")                                          // check the action
                    {
                        msg4 = { payload: 1, topic: "Set QuietMode to" };           // QuietMode action? >> to Quiet MOde output pin 4
                        msg4.source = "scheduler"
                    }
                if  (action == "QM_2")                                          // check the action
                    {
                        msg4 = { payload: 2, topic: "Set QuietMode to" };           // QuietMode action? >> to Quiet MOde output pin 4
                        msg4.source = "scheduler"
                    }
                if  (action == "QM_3")                                          // check the action
                    {
                        msg4 = { payload: 3, topic: "Set QuietMode to" };           // QuietMode action? >> to Quiet MOde output pin 4
                        msg4.source = "scheduler"
                    }
                ////////////////////////////////////////////////////////////////
                //
                //
                // Scheduler - Operation Mode
                //
                ////////////////////////////////////////////////////////////////
                // Operating mode (0=Heat only, 1=Cool only, 2=Auto(Heat), 3=DHW only, 4=Heat+DHW, 5=Cool+DHW, 6=Auto(Heat)+DHW, 7=Auto(Cool), 8=Auto(Cool)+DHW)
                // Operating mode (0=Heat only, 2=Auto(Heat), 4=Heat+DHW, 5=Cool+DHW, 6=Auto(Heat)+DHW, 7=Auto(Cool), 8=Auto(Cool)+DHW)
                if  (action == "OperationMode0")                                // check the action
                    {
                        if (F_stored_next_operating_mode === undefined) {msg5 = { payload: 0, topic: "Scheduler - Set Operation Mode (Tinlet: " + CurrentHEAT + "°C)" };}       // Operation Mode action? >> to Operation MOde output pin 5
                        if (F_SOLAR.function_active_state == 1) {global.set('F_stored_next_operating_mode',0,"file");}
                        if (F_RTC_on_off_active == 1) {
                            global.set('F_stored_next_operating_mode',undefined,"file");
                            msg5 = { payload: 0, topic: "Scheduler - Set Operation Mode (Tinlet: " + CurrentHEAT + "°C)" };
                            global.set('F_RTC.on_off_active',0,"file");
                        }
                        if (global.get('Force_DHW_active',"file") == 1) {global.set('Force_DHW_active',0,"file");}
                    }
                if  (action == "OperationMode1")                                // check the action
                    {
                        if (F_stored_next_operating_mode === undefined) {msg5 = { payload: 1, topic: "Scheduler - Set Operation Mode (Tinlet: " + CurrentHEAT + "°C)"  };}       // Operation Mode action? >> to Operation MOde output pin 5
                        if (F_SOLAR.function_active_state == 1) {global.set('F_stored_next_operating_mode',1,"file");}
                        if (F_RTC_on_off_active == 1) {
                            global.set('F_stored_next_operating_mode',undefined,"file");
                            msg5 = { payload: 1, topic: "Scheduler - Set Operation Mode (Tinlet: " + CurrentHEAT + "°C)" };
                            global.set('F_RTC.on_off_active',0,"file"); }
                        if (global.get('Force_DHW_active',"file") == 1) {global.set('Force_DHW_active',0,"file");}
                    }
                if  (action == "OperationMode2")                                // check the action
                    {
                        if (F_stored_next_operating_mode === undefined) {msg5 = { payload: 2, topic: "Scheduler - Set Operation Mode (Tinlet: " + CurrentHEAT + "°C)"  };}       // Operation Mode action? >> to Operation MOde output pin 5
                        if (F_SOLAR.function_active_state == 1) {global.set('F_stored_next_operating_mode',2,"file");}
                        if (F_RTC_on_off_active == 1) {
                            global.set('F_stored_next_operating_mode',undefined,"file");
                            msg5 = { payload: 2, topic: "Scheduler - Set Operation Mode (Tinlet: " + CurrentHEAT + "°C)" };
                            global.set('F_RTC.on_off_active',0,"file"); }
                        if (global.get('Force_DHW_active',"file") == 1) {global.set('Force_DHW_active',0,"file");}
                    }
                if  (action == "OperationMode3")                                // check the action
                    {
                        if (F_stored_next_operating_mode === undefined) {msg5 = { payload: 3, topic: "Scheduler - Set Operation Mode (DHW temp: " + CurrentDHW + "°C)"  };}       // Operation Mode action? >> to Operation MOde output pin 5
                        if (F_SOLAR.function_active_state == 1) {global.set('F_stored_next_operating_mode',3,"file");}
                        if (F_RTC_on_off_active == 1) {
                            global.set('F_stored_next_operating_mode',undefined,"file");
                            msg5 = { payload: 3, topic: "Scheduler - Set Operation Mode (DHW temp: " + CurrentDHW + "°C)"};
                            global.set('F_RTC.on_off_active',0,"file"); }
                    }
                if  (action == "OperationMode4")                                // check the action
                    {
                        if (F_stored_next_operating_mode === undefined) {msg5 = { payload: 4, topic: "Scheduler - Set Operation Mode (Tinlet/DHW temp: " + CurrentHEAT + "/" + CurrentDHW + "°C)" };}       // Operation Mode action? >> to Operation MOde output pin 5
                        if (F_SOLAR.function_active_state == 1) {global.set('F_stored_next_operating_mode',4,"file");}
                        if (F_RTC_on_off_active == 1) {
                            global.set('F_stored_next_operating_mode',undefined,"file");
                            msg5 = { payload: 4, topic: "Scheduler - Set Operation Mode (Tinlet/DHW temp: " + CurrentHEAT + "/" + CurrentDHW + "°C)"};
                            global.set('F_RTC.on_off_active',0,"file"); }
                    }
                if  (action == "OperationMode5")                                // check the action
                    {
                        if (F_stored_next_operating_mode === undefined) {msg5 = { payload: 5, topic: "Scheduler - Set Operation Mode (Tinlet/DHW temp: " + CurrentHEAT + "/" + CurrentDHW + "°C)" };}       // Operation Mode action? >> to Operation MOde output pin 5
                        if (F_SOLAR.function_active_state == 1) {global.set('F_stored_next_operating_mode',5,"file");}
                        if (F_RTC_on_off_active == 1) {
                            global.set('F_stored_next_operating_mode',undefined,"file");
                            msg5 = { payload: 5, topic: "Scheduler - Set Operation Mode (Tinlet/DHW temp: " + CurrentHEAT + "/" + CurrentDHW + "°C)"};
                            global.set('F_RTC.on_off_active',0,"file"); }
                    }
                if  (action == "OperationMode6")                                // check the action
                    {
                        if (F_stored_next_operating_mode === undefined) {msg5 = { payload: 6, topic: "Scheduler - Set Operation Mode (Tinlet/DHW temp: " + CurrentHEAT + "/" + CurrentDHW + "°C)" };}       // Operation Mode action? >> to Operation MOde output pin 5
                        if (F_SOLAR.function_active_state == 1) {global.set('F_stored_next_operating_mode',6,"file");}
                        if (F_RTC_on_off_active == 1) {
                            global.set('F_stored_next_operating_mode',undefined,"file");
                            msg5 = { payload: 6, topic: "Scheduler - Set Operation Mode (Tinlet/DHW temp: " + CurrentHEAT + "/" + CurrentDHW + "°C)"};
                            global.set('F_RTC.on_off_active',0,"file"); }
                    }
                if  (action == "OperationMode7")                                // check the action
                    {
                        if (F_stored_next_operating_mode === undefined) {msg5 = { payload: 7, topic: "Scheduler - Set Operation Mode (Tinlet: " + CurrentHEAT + "°C)" };}       // Operation Mode action? >> to Operation MOde output pin 5
                        if (F_SOLAR.function_active_state == 1) {global.set('F_stored_next_operating_mode',7,"file");}
                        if (F_RTC_on_off_active == 1) {
                            global.set('F_stored_next_operating_mode',undefined,"file");
                            msg5 = { payload: 7, topic: "Scheduler - Set Operation Mode (Tinlet: " + CurrentHEAT + "°C)"};
                            global.set('F_RTC.on_off_active',0,"file"); }
                        if (global.get('Force_DHW_active',"file") == 1) {global.set('Force_DHW_active',0,"file");}
                    }
                if  (action == "OperationMode8")                                // check the action
                    {
                        if (F_stored_next_operating_mode === undefined) {msg5 = { payload: 8, topic: "Scheduler - Set Operation Mode (Tinlet/DHW temp: " + CurrentHEAT + "/" + CurrentDHW + "°C)" };}       // Operation Mode action? >> to Operation MOde output pin 5
                        if (F_SOLAR.function_active_state == 1) {global.set('F_stored_next_operating_mode',8,"file");}
                        if (F_RTC_on_off_active == 1) {
                            global.set('F_stored_next_operating_mode',undefined,"file");
                            msg5 = { payload: 8, topic: "Scheduler - Set Operation Mode (Tinlet/DHW temp: " + CurrentHEAT + "/" + CurrentDHW + "°C)"};
                            global.set('F_RTC.on_off_active',0,"file"); }
                    }

                ////////////////////////////////////////////////////////////////
                //
                //
                //
                //
                //
                ////////////////////////////////////////////////////////////////
                if  (action == "NightReductionWaterTempOn")                              // check the action
                    {
                        var correction = global.get("NightReductionWaterTemp.correction","file");           // get the nightreduction correction.
                        global.set("NightReductionWaterTemp.current_value",correction,"file");
                        global.set("NightReductionWaterTemp.state",1,"file");
                        msg6 = { payload: correction, topic: "Nightreduction" };
                    }
                if  (action == "NightReductionWaterTempOff")                             // check the action
                    {
                        global.set("NightReductionWaterTemp.current_value",0,"file");
                        global.set("NightReductionWaterTemp.state",0,"file");
                        msg6 = { payload: 0, topic: "Nightreduction" };
                    }
                ////////////////////////////////////////////////////////////////
                if (action == "NightReductionRoomSetpointOn")                 // check the action
                    {
                        if (NightReductionRoomSetpoint_state === undefined || NightReductionRoomSetpoint_state == 0)          //only when not set
                            {
                                global.set("NightReductionRoomSetpoint.state", 1, "file");
                                msg7 = { payload: 1, topic: "NightReductionRoomSetpoint.state" };
                            }
                    }

                if (action == "NightReductionRoomSetpointOff")                 // check the action
                    {
                        if (NightReductionRoomSetpoint_state === undefined) { NightReductionRoomSetpoint_state = 0; }
                        if (NightReductionRoomSetpoint_state == 1) //only change when set
                            {
                                global.set("NightReductionRoomSetpoint.state",0,"file");
                                msg7 = { payload: 0, topic: "NightReductionRoomSetpoint.state" };
                            }
                    }
                ////////////////////////////////////////////////////////////////
                //
                //
                //
                //
            if (action == "Water setpoint (heat shift)")                 // check the action
                    {
                        msg8.payload = global.get(msg.topic+'_setpoint',"file")
                        msg8.topic = action;
                        node.send([null,null,null,null,null,null,null,msg8]);
                    }
            if (action == "Water setpoint (direct)")                 // check the action
                    {
                        msg8.payload = global.get(msg.topic+'_setpoint',"file")
                        msg8.topic = action;
                        node.send([null,null,null,null,null,null,null,msg8]);
                    }
            if (action == "Room setpoint RTC")                 // check the action
                    {
                        msg8.payload = global.get(msg.topic+'_setpoint',"file")
                        msg8.topic = action;
                        node.send([null,null,null,null,null,null,null,msg8]);
                    }



            return [msg1, msg2, msg3, msg4, msg5, msg6, msg7];

            }
        else
            {
                return [null, null, null, null, null, null, null];
            }


        }

Ik heb hier een 1e aanpassing gedaan om te voorkomen dat de forceDHW 1 blijft staan... Hopelijk werkt dit voor een stuk langere tijd goed bij je.

[edterbak]

Ik ben benieuwd naar of de aanpassingen hebben geholpen.

Ik ga nu wel mijn bed opzoeken. Drukke dag gehad.

[blb4]

edterbak schreef op donderdag 1 juni 2023 @ 22:20:
[...]


Dat is helemaal goed. Dit goed doen, met meerdere user stories in het achterhoofd maakt het systeem dus alleen maar beter.

Ik heb dit tot nu toe redelijk alleen gedaan voor deze functie. In die zin heb ik mijn idee opgelegd aan anderen. Maar uiteraard kan dit beter als iemand aanvullingen en andere beweegredenen heeft

Kijk maar kritisch.

Voor mij zit de complexiteit in het gedrag van de WP aangaande DHW waardoor ik ook wat zit te stoeien met de mogelijkheden van 't Node-Red Dashboard. Ik wil namelijk niet elke dag een DHW run doen; ik wil elke dag (om 12:00u) checken of een DHW run nodig is (DHW temp < DHW Setpoint - DHW delta) en alleen dan die DHW run doen.

Dit houd in dat ik geen OM met DHW actief wil hebben want dan kan op elk willekeurig moment een DHW run gestart worden. Inschakelen van DHW moet dus alleen gebeuren als bij de check om 12:00u blijkt dat er een DHW run nodig is.

Hiermee is voor mij de RTC automation OM Change niet nuttig. Dit wordt nog versterkt door 't gedrag van de WP dat als je een OM met DHW inschakelt / omschakelt de DHW run al start als DHW temp < DHW setpoint (dus zonder DHW delta).

Ik maakte wel gebruik van RTC automation Power Change, maar dat heeft dan dus wel als consequentie dat met de DHW run check ook de Power status moet worden gecontroleerd. Dit ben ik nu wel aan 't bouwen op mijn personal page maar mogelijk kan ik wat gebruik maken van de Solar functie waarin denk ik dit ook ingebouwd is. Eigenlijk is mijn wens dus DHW run functionaliteit min of meer zoals de Solar functie maar dan met een veel eenvoudigere trigger (namelijk elke dag op een vast tijdstip), mogelijk is dat ook via de scheduler te regelen.

In totaal dus zoiets als:

RTC Power OFF if OM contains Heat && RoomTemp above Power off Temp;
RTC Power ON if OM contains Heat && RoomTemp below Revert Temp;
change OM to DHW if time = 12:00u and DHW temp < DHW Setpoint - DHW dT & change Power to ON if Power = OFF. go back to OM and Power state before DHW run if DHW run is finished.

Omdat ik nu ook Power ON/OFF aanstuur op basis van Opentherm Termostaat (chenable), in principe dus wel/niet Heat request vanuit de thermostaat zou een WP Power Manager denk ik ook nuttig zijn.

Maar mogelijk is dit allemaal op heel andere wijze op te lossen.....

Dit hele verhaal is nog zonder Cool waar ik nog niet veel mee geëxperimenteerd heb maar daarvoor geldt denk ik min of meer 't zelfde alhoewel ik daar voorlopig niet in zie dat de Opentherm Termosaat een rol gaat spelen maar dat de trigger (wel/niet Cool) alleen de RoomTemperature & buitentemperatuur zal zijn.

[MikeyMan]

Nieuwe code gaat niet goed vrees ik:



Zo ff zoeken of ik het kan vinden, accu van laptop is leeg.

[MikeyMan]

Gevalletje elke wijziging in die function node levert een foutmelding op. Ook in de originele staat.
Hebben we eerder ook weleens gehad. Geen idee meer wat toen de oplossing was...

[ Voor 7% gewijzigd door MikeyMan op 02-06-2023 07:26 ]

[edterbak]

@MikeyMan
Kun je wat meer info geven.
Je geeft een afbeelding waaruit voor mij helemaal niet uit blijkt dat je een probleem hebt.
Wat zie je dat er gebeurt (of ziet dat er NIE gebeurt)

Wat zie je precies qua foutmelding dan?

[MikeyMan]

edterbak schreef op vrijdag 2 juni 2023 @ 10:13:
@MikeyMan
Kun je wat meer info geven.
Je geeft een afbeelding waaruit voor mij helemaal niet uit blijkt dat je een probleem hebt.
Wat zie je dat er gebeurt (of ziet dat er NIE gebeurt)

Wat zie je precies qua foutmelding dan?

Oeps, verkeerde plaatje...
Deze moet het zijn:



Hebben dit een tijdje geleden ook al gehad.
Willekeurig welke wijziging in die node levert de melding op.
Al is het maar een extra enter.

[MikeyMan]

Kan het komen doordat er 8 outputs zijn geconfigureerd, maar 7 in de code worden gebruikt?

[MikeyMan]

edterbak schreef op donderdag 1 juni 2023 @ 22:59:
Kun je van Node: "function 25" op WP control tab, regel 11 dit van maken?

// global.set('Force_DHW_active',1,"file");

comment out

Daarna in global context de waarde van Force_DHW_active wissen.
Dan zou hij het moeten doen.

Gedaan en trigger gedrukt, nu is ie idd uit

[edterbak]

MikeyMan schreef op vrijdag 2 juni 2023 @ 10:35:
Kan het komen doordat er 8 outputs zijn geconfigureerd, maar 7 in de code worden gebruikt?

Nee, dat maakt niet uit.
diegene die je niet uitstuurt, doen ook niks.

Heb je het nog steeds? het rode driehoekje?

[edterbak]

MikeyMan schreef op vrijdag 2 juni 2023 @ 07:25:
Gevalletje elke wijziging in die function node levert een foutmelding op. Ook in de originele staat.
Hebben we eerder ook weleens gehad. Geen idee meer wat toen de oplossing was...

Dat is wel heel vreemd.

Kun je de node openen, en kijken waar een kruisje voor staat?
Ik zie namelijk geen enkel kruisje. Maar het fijne is dat NodeRed dus in de code wel kan aangeven welke regel iets niet juist heeft. Dat zie je niet alleen aan het driehoekje.

Heb je verder nog fout meldingen in debug scherm (niet GUI log) die iets bijzonders zeggen?

[MikeyMan]

edterbak schreef op vrijdag 2 juni 2023 @ 11:40:
[...]

Nee, dat maakt niet uit.
diegene die je niet uitstuurt, doen ook niks.

Heb je het nog steeds? het rode driehoekje?

Yup... Krijg alleen niet helemaal helder wat het issue is.

Lijkt regel 8/9/10 te zijn ergens:



Zie verder geen meldingen.

[edterbak]

MikeyMan schreef op vrijdag 2 juni 2023 @ 12:15:
[...]


Yup... Krijg alleen niet helemaal helder wat het issue is.

Lijkt regel 8/9/10 te zijn ergens:

[Afbeelding]

Zie verder geen meldingen.

Gek dat ik die foutmelding niet krijg...
Het is wel fout


Kun je dit van dat IF blokje maken?

code:

if (msg.force == 1) {
    var HP_state    = global.get('TOP0_Heatpump_State',"file");     // get the current state of the heatpump. Is it on or off.
    let msg2={};
    let msg1={};
    if (HP_state == 0) { msg1 = { payload: 1, topic: "override" }; node.send([msg1,null]) }
    msg2 = { payload: 1, topic: "DHW" };
    node.send([null,msg2])
}

[MikeyMan]

Done! Driehoekje weg nu ook.

Echt heel concreet zijn die foutmeldingen ook niet

[edterbak]

Hopen dat het helpt en dat de issues nu helemaal opgelost zijn waar je last van had.
even afwachten dus.
Ben benieuwd

[MikeyMan]

Dhw conform planning aan. Daarmee ook de WP aan. Maar daarna weer netjes uit.

Lijkt een stap in de goede richting te zijn

[blb4]

MikeyMan schreef op vrijdag 2 juni 2023 @ 18:08:
Dhw conform planning aan. Daarmee ook de WP aan. Maar daarna weer netjes uit.

Lijkt een stap in de goede richting te zijn

Ik heb vandaag de solar²DHW functie weer eens laten draaien. Fijn dat je nu terugkoppeling krijgt via de UI!
Bij mij schakelde hij ook netjes de WP aan, maar niet meer uit. Is dat by design?
Ik had nu solar²DHW target temp op 56 graden, kan ik die “gewoon” op 63 zetten en gaat hij dan “vanzelf” op ‘t elektrische element verder? Oftewel eigenlijk een sterilisation run?

[BazemanKM]

blb4 schreef op vrijdag 2 juni 2023 @ 18:30:
[...]
Ik had nu solar²DHW target temp op 56 graden, kan ik die “gewoon” op 63 zetten en gaat hij dan “vanzelf” op ‘t elektrische element verder? Oftewel eigenlijk een sterilisation run?

Dat doen mijn Panasonic wel als ik hem bv via Domoticz op 63 graden zet. In de handleiding staat hier ook een grafiekje van. Er zit wel verschil tussen extern en intern element. Extern zit intern in de DHW tank en intern zit bij mij in de binnenunit.

[edterbak]

blb4 schreef op vrijdag 2 juni 2023 @ 18:30:
[...]

Ik heb vandaag de solar²DHW functie weer eens laten draaien. Fijn dat je nu terugkoppeling krijgt via de UI!
Bij mij schakelde hij ook netjes de WP aan, maar niet meer uit. Is dat by design?
Ik had nu solar²DHW target temp op 56 graden, kan ik die “gewoon” op 63 zetten en gaat hij dan “vanzelf” op ‘t elektrische element verder? Oftewel eigenlijk een sterilisation run?

Ik zal de laatste aanpassing even in een update online zetten
Dan hebben we allemaal de zelfde versie.

Ja. Als je hem dat toestaat wel.
Er zijn wat settings in de controller die dat wat over zeggen. Weet ik niet uit mijn hoofd.

[MikeyMan]

blb4 schreef op vrijdag 2 juni 2023 @ 18:30:
[...]

Ik heb vandaag de solar²DHW functie weer eens laten draaien. Fijn dat je nu terugkoppeling krijgt via de UI!
Bij mij schakelde hij ook netjes de WP aan, maar niet meer uit. Is dat by design?
Ik had nu solar²DHW target temp op 56 graden, kan ik die “gewoon” op 63 zetten en gaat hij dan “vanzelf” op ‘t elektrische element verder? Oftewel eigenlijk een sterilisation run?

Hij schakelde pas uit na het verlopen van de Scheduler waar dhw in zat. Maar das denk ik logisch als operating mode toggle uit staat.

Bij mij lijkt ie bij een solar run iets sneller op elektrisch over te schakelen dan bij een sterelisatierun. Vandaar dat ik hem wat lager heb gezet, op 53.

[edterbak]

Nieuwe versie online. (onderdandere goed voor @blb4 en @MikeyMan om rtc on/off te testen )

Verschil. v22.33 = v22.32 + de wijzigingen hier van het forum + wat aanvullende aanpassingen.

Dit door dat na het zien dat het bij mij ook niet werkte. Hopelijk blijft RTC on/off automation nu werken zoals het hoort. De scheduler acties terwijl de on/off automation actief was, zorgde voor afwijkingen.

https://github.com/edterb...hamon_control/tree/beta-1

[2023-06-02] v22.32 beta (experimental). Changes:
[Fix] - improved the scheduler <> RTC on/off function working together. Should work better now.

Kijken of dit alles is.

[ Voor 6% gewijzigd door edterbak op 02-06-2023 21:45 ]

[edterbak]

Net even getest, het lijkt nu goed te werken.

[edterbak]

Als dit stukje nu wat stabieler draait, hebben we v23.00 klaar.

[MikeyMan]

Mooi werk

[The-Source]

edterbak schreef op vrijdag 2 juni 2023 @ 22:06:
Als dit stukje nu wat stabieler draait, hebben we v23.00 klaar.

Het moment dat die er is ga ik waarschijnlijk dezelfde tijd over op gesloten vw verdelers. ( nogal een lastig klusje qua huidige plaatsing)
Ondanks dat ik het als pv opbrengst niet meer hoef te doen is het wel energie zuiniger om het wel te doen.

[edterbak]

Hier doet de rtc functie het nu heel goed.
Combinatie van OpatingMode + power + scheduler .. als verwacht.

[edterbak]

Niemand met een issue (geen nieuwe feature request) met versie 22.33?

[edterbak]

Ik ben bezig met de 23.00 final teksten. Vanavond zal ik de update online zetten.

Mijn mening is dat deze versie in de basis heel goed werkt. Stable 23.00 waardig.

Tenzij er mensen zijn die tussen nu en straks nog een showstopper melden, zal dit hem worden

Edit:
Ik krijg allemaal duimpjes omhoog ...
Tonight is the night...

[ Voor 12% gewijzigd door edterbak op 05-06-2023 21:16 ]

[blb4]

edterbak schreef op maandag 5 juni 2023 @ 19:59:
Ik ben bezig met de 23.00 final teksten. Vanavond zal ik de update online zetten.

Mijn mening is dat deze versie in de basis heel goed werkt. Stable 23.00 waardig.

Tenzij er mensen zijn die tussen nu en straks nog een showstopper melden, zal dit hem worden

Dank! Doe je ook nog wat aan wat hooverteksten/uitleg? Sommige functies zijn niet altijd direct helemaal duidelijk. Zoals b.v. al op de home page "Auto start DHW" & "Boost DHW now". Wat doen die precies en zijn daar ook nog voorwaarden aan verbonden (b.v. pomp aan)?

[edterbak]

blb4 schreef op maandag 5 juni 2023 @ 21:17:
[...]


Dank! Doe je ook nog wat aan wat hooverteksten/uitleg? Sommige functies zijn niet altijd direct helemaal duidelijk. Zoals b.v. al op de home page "Auto start DHW" & "Boost DHW now". Wat dien die precies en zijn daar ook nog voorwaarden aan verbonden (b.v. pomp aan)?

Goede tip.
Ik maak een rondje over alle tooltips.
De help is ook aan een update toe op de diverse pagina.

[edterbak]

Nieuwe versie online

v23.00 Stable release

It has been some time since the last release, v22.00 Stable release. Now, after 33 beta versions, the flow has progressed nicely and I feel it is time for an update.
Some things have improved a lot in my opinion. The layout, stability and usability. A lot of requested functionality has been added as well. I think this is a good result.

These are the most significant improvements compared to v22.

- The design of the menu is more logical now
- The menu items (tabs) can now be customized. You can hide items which you do not used. (System > Menu config)
- Solar function has been fixed now and is improved. You can now set a cool-down period after the dhw-run. The function has been renamed to “Solar²DHW” to avoid confusion with native solar function
- New feature: “Flexible pumpspeed function”. You can change the maximum pumpspeed depending on what the heatpump is doing, heat/dhw/nothing
- New feature: “Auto start DHW”. You can set a lower limit to temperature of the DHW tank. Once reached, a dhw run will be started
- New feature: “Boost DHW”. This function enables you to set a second (higher) temperature for the DHW tank. If you want to take a bath for example and require more and warmer water. When you activate this function the DHW run will start with “Forcefull DHW” enabled
- New feature: Scheduler now offers the ability to change the setpoint temperature of the water, room temperature or the shift temperature
- A lot of stability issues have been resolved
- Temperature sensors (readouts) during reboots have been improved. No sensor restart anymore

For the full changelog please visit the bottom part of the github page and unfold the button "changelog".

As always: Have fun with your heat pump!

/Ed ter bak

https://github.com/edterbak/NodeRed_Heishamon_control

[ Voor 4% gewijzigd door edterbak op 06-06-2023 00:45 ]

[blb4]

edterbak schreef op maandag 5 juni 2023 @ 22:03:
[...]

Goede tip.
Ik maak een rondje over alle tooltips.
De help is ook aan een update toe op de diverse pagina.

Dank, dit geeft veel duidelijkheid!!

[blb4]

edterbak schreef op dinsdag 6 juni 2023 @ 00:44:

Nieuwe versie online

v23.00 Stable release


[...]


https://github.com/edterbak/NodeRed_Heishamon_control

[Afbeelding]

Hij staat op v23.00 te snorren; weer ontzettend bedankt voor alle inspanningen!!

[blb4]

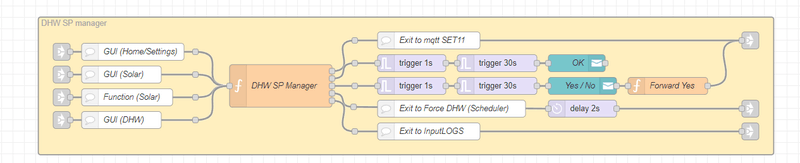

@edterbak , ik zit ff vlot in de flow te kijken, mist er niet een link hier op uitgang 4?

[edterbak]

blb4 schreef op dinsdag 6 juni 2023 @ 01:22:
@edterbak , ik zit ff vlot in de flow te kijken, mist er niet een link hier op uitgang 4?

[Afbeelding]

Thats weird. In jouw afbeelding mist het inderdaad.

Zien anderen dit ook?
Ik zie het niet namelijk. Het connectie is er gewoon. Zal het een export/import foutje zijn?
Als je opnieuw importeert, is het dan gefixt?
Zo niet, dan wil ik wel een nieuwe versie maken. van het zelfde eigenlijk.

[ Voor 12% gewijzigd door edterbak op 06-06-2023 02:24 ]

[edterbak]

Ik heb net op mijn schone node red testsysteem de import ook gedaan.
Er mist daar inderdaad een connector...

Ik doe de upload opnieuw.

@blb4
Thanks voor de attentie.
Ik begrijp niks van waarom dit nu fout ging.
Ik kijk, zie de connector. Exporteer het hele zwikkie opnieuw, importeer in mijn test omgeving, en nog steeds mist de connector.
Ik heb de connector gewist, een nieuwe junction aangemaakt, verbonden en opnieuw geexporteerd. Nu is ie er wel.

Heel raar voorval. Maar belangrijkste, v23.01 is nu beschikbaar en DEZE connector is aanwezig nu
Hopelijk is dit de enige die ontbreekt, maar dat is lastig te controleren.

v23.01 staat nu online. minor fix, maar groot effect

[ Voor 68% gewijzigd door edterbak op 06-06-2023 09:09 ]

[edterbak]

Okay,

Nu ik een aantal keer de flow opnieuw opgestart heb, zie ik dat het gedrag na herstart niet netjes is.
Ik ga hier naar kijken.

Symptoom waar ik tegenaan loop, is dat de solar functie de 1e keer niet goed terug switcht.

Het kan bij jullie dus ook zo zijn dat na herstart je soms iets ziet dat het niet lijkt te doen.
Een tweede keer zou de kans groter moeten zijn.

Wat ik zeg, ik ga kijken of ik dit netter kan krijgen.

[blb4]

edterbak schreef op dinsdag 6 juni 2023 @ 22:22:
Okay,

Nu ik een aantal keer de flow opnieuw opgestart heb, zie ik dat het gedrag na herstart niet netjes is.
Ik ga hier naar kijken.

Symptoom waar ik tegenaan loop, is dat de solar functie de 1e keer niet goed terug switcht.

Het kan bij jullie dus ook zo zijn dat na herstart je soms iets ziet dat het niet lijkt te doen.
Een tweede keer zou de kans groter moeten zijn.

Wat ik zeg, ik ga kijken of ik dit netter kan krijgen.

Ik zal hier even naar kijken. 't viel me een dag of wat terug wel op dat solarfunctie niet goed ging na een herstart van de flow. dat was met 1 van de laatste v22.xx versies

[Possible]

@edterbak moest meteen aan jouw flows denken, maar dan voor koelen. Ik denk dat je de wp perfect kan sturen mbt koelen en dauwpunt schakelen zodat je wp mooie runs maakt en je geen zeiknatte vloer krijgt (luchtvochtigheid sensoren hiervoor gebruiken?)

[edterbak]

Possible schreef op woensdag 7 juni 2023 @ 17:00:
@edterbak moest meteen aan jouw flows denken, maar dan voor koelen. Ik denk dat je de wp perfect kan sturen mbt koelen en dauwpunt schakelen zodat je wp mooie runs maakt en je geen zeiknatte vloer krijgt (luchtvochtigheid sensoren hiervoor gebruiken?)

Die informatie wordt gebruikt. Alleen dan niet een functie die stuurt, maar een functie die de ondergrens van het setpoint bewaakt. Als die te laag staat gaat het setpoint automatisch omhoog .
Alleen geen kamer temperatuur sturing dus

[edterbak]

@Possible
Ik ben eigenlijk een beetje terughoudend om een regelkring te maken voor de kamertemperatuur icm koelen.
Met warme lucht en bijvoorbeeld vloerverwarmingen, is er door natuurlijke convectie een goede menging en behaaglijk gevoel in de kamer.
Met een koude vloer blijft de koude lucht dood op de grond liggen. Je hebt dan dus geen menging meer. Koude voeten dus, en hoger in de kamer blijft het gewoon warm.
Met een dergelijke situatie is er geen regelkring te maken die het goed doet .. hoe hoog hangt de sensor is dan ineens heel belangrijk.

Dat is mijn terughoudendheid.
Als ik het wel bouw, zie ik aankomen dat eigenlijk niemand daar blij van de werking of ervaring zal worden.

Andere meningen?

[ Voor 4% gewijzigd door edterbak op 07-06-2023 20:58 ]

[Krisp]

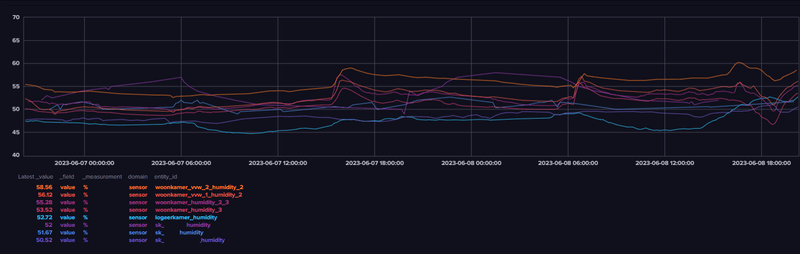

Wat is de consequentie van dat probleem? Het zal niet zijn dat de dauwpuntstemperatuur te laag is; want de thermostaat zal een ‘te hoge’ temperatuur doorgeven.
En ja, de koude blijft liggen, maar een verdieping lager is het opeens erg comfortabel. Dus ik gebruik het uiteindelijk wel (en dan net boven de dauwpuntstemperatuur).

[edterbak]

Okay, daar heb je wel gelijk in.
De berekening blijft juist.
Als je meerdere woonlagen hebt, dan kan de koele lucht de trap af rollen. Dat kan weer een gewenst resultaat geven.

Maak maar een github issue aan hiervoor.

[djoenez]

Mijn oplossing voor bovenstaande, ik leg zo'n xiaomi aqara temp/humidity sensor op de vloer bij het punt waar alle leidingen mijn vloer ingaan, zo heb ik altijd worst case scenario. Misschien zoiets toevoegen aan de beschrijving van deze functionaliteit?

[MikeyMan]

That reminds me... Moet nog steeds een humitidy sensor hebben...

Liefst met directe mqtt

[edterbak]

MikeyMan schreef op donderdag 8 juni 2023 @ 11:53:
That reminds me... Moet nog steeds een humitidy sensor hebben...

Liefst met directe mqtt

Als je het leuk vind kun je aan een dergelijke oplossing denken.
https://randomnerdtutoria...lish-dht11-dht22-arduino/

Het gaat om de hardware, de ESP32 board met de sensor.
Via ESPHome (en Home assistant) kun je deze flashen en rechtstreeks laten communiseren via mqtt.

Voordeel ...
- cheap
- leuk als je niet vies van soldeer en/of 3d printen bent. Hobby gehalte hoog

Nadeel...
kost wat tijd
ziet er niet uit als je er geen liefde in steekt.
niet plug and play


als je plug n play wil kun je hier aan denken.
https://www.robbshop.nl/s...ocht-en-temperatuursensor

De shellys die ik heb, relays, bieden de optie om mqtt broker rechtstreeks in te vullen voor local control .
Ik heb geen ervaring met deze shelly's en het functioneren.

Voordeel.
plug n play
ziet er prima uit

Nadeel
niet chieeep
weinig te hobbien

[MikeyMan]

@edterbak Die shelly had ik nog niet gevonden, maar inderdaad, de schakelaars doen het prima! Denk dat ik die ga aanschaffen. Wel weer een apparaatje aan de muur
Of ik moet heel EvoHome de tent uit gooien.

Meet jij in meerdere vertrekken? Zo ja; zie je veel verschil?

[ Voor 8% gewijzigd door MikeyMan op 08-06-2023 13:28 ]

[edterbak]

@MikeyMan
Ja, ik gebruik die goedkope ali express dingen, xiaomi sensoren van 4 euro, in iedere kamer 1 in het huis. en in de woonkamer liggen er 4. 2 op de grond, 2 op oorhoogte.

Maar dat wordt met deze shellys een duurdere hobby gelijk.

Als je de shelly aanschaft, dan niet gelijk vast plakken. Luchtcirculatie blijft een gek fenomeen. Zeker als je ergens apparaten soms aan soms uit hebt staan (TV/speakers) die toch wat warmte afgeven.

Ik zie overigens heel veel verschil tussen de ruimtes.
Ieder vertrek gedraagt zich anders. Grootste invloed is zonlicht inval. Voorkom dat op de sensor zelf. dat is soms al lastig. Of open staande ventilatie roosters / ramen. In een slaapkamer zie je heel duidelijk als je er bent, temperatuur gaat rustig aan stijgen met 2 personen in horizontale rust positie. ..

[blb4]

edterbak schreef op donderdag 8 juni 2023 @ 13:25:
[...]


Als je het leuk vind kun je aan een dergelijke oplossing denken.
https://randomnerdtutoria...lish-dht11-dht22-arduino/

Het gaat om de hardware, de ESP32 board met de sensor.
Via ESPHome (en Home assistant) kun je deze flashen en rechtstreeks laten communiseren via mqtt.

Voordeel ...
- cheap
- leuk als je niet vies van soldeer en/of 3d printen bent. Hobby gehalte hoog

Nadeel...
kost wat tijd
ziet er niet uit als je er geen liefde in steekt.
niet plug and play


als je plug n play wil kun je hier aan denken.
https://www.robbshop.nl/s...ocht-en-temperatuursensor

De shellys die ik heb, relays, bieden de optie om mqtt broker rechtstreeks in te vullen voor local control .
Ik heb geen ervaring met deze shelly's en het functioneren.

Voordeel.
plug n play
ziet er prima uit

Nadeel
niet chieeep
weinig te hobbien

Ik heb hier heel wat op ESPeasy gebaseerde sensors in huis. WEMOS D1, wat sensors, firmware en prutsen. Leuk spul, goedkoop en werkt stabiel.

[MikeyMan]

@edterbak verschillen tussen kamers was idd de achtergrond van mn vraag

Hou je de hoogst gemeten waarde aan?

[edterbak]

MikeyMan schreef op donderdag 8 juni 2023 @ 14:17:
@edterbak verschillen tussen kamers was idd de achtergrond van mn vraag

Hou je de hoogst gemeten waarde aan?

Nee, niet eens.
Je moet uiteindelijk toch iets kiezen en dat relateren aan je comfort-ervaring.
Het is eigenlijk niet eens relevant welke temperatuur dat is. Of de sensor nu op 40C aangeeft en je vind dit fijn, of de sensor geeft 18C aan en je vind het fijn. Maakt niet uit.
Ik kijk naar het verloop van het signaal. Is het stabiel genoeg op die plek, is het representatief voor mijn ervaring. Klopt het met de externe invloeden die aanwezig zijn.

[MikeyMan]

edterbak schreef op donderdag 8 juni 2023 @ 14:41:
[...]

Nee, niet eens.
Je moet uiteindelijk toch iets kiezen en dat relateren aan je comfort-ervaring.
Het is eigenlijk niet eens relevant welke temperatuur dat is. Of de sensor nu op 40C aangeeft en je vind dit fijn, of de sensor geeft 18C aan en je vind het fijn. Maakt niet uit.
Ik kijk naar het verloop van het signaal. Is het stabiel genoeg op die plek, is het representatief voor mijn ervaring. Klopt het met de externe invloeden die aanwezig zijn.

Ging me meer om de luchtvochtigheid

[edterbak]

oh ja. luchtvochtigheid.

dat maakt niet zo veel uit. als de meting maar stabiel is. Of je dat nu bij 10C doet (heb je een hogere vochtigheid), dan of je dat bij 15C doet (lagere vochtheid) in de zelfde ruimte.

[MikeyMan]

edterbak schreef op donderdag 8 juni 2023 @ 15:37:
oh ja. luchtvochtigheid.

dat maakt niet zo veel uit. als de meting maar stabiel is. Of je dat nu bij 10C doet (heb je een hogere vochtigheid), dan of je dat bij 15C doet (lagere vochtheid) in de zelfde ruimte.

Vroeg me vooral af of de luchtvochtigheid per kamer veel verschilt. Ergo; is een enkele meting voldoende veilig, of toch per kamer doen?

[edterbak]

MikeyMan schreef op donderdag 8 juni 2023 @ 21:15:
[...]


Vroeg me vooral af of de luchtvochtigheid per kamer veel verschilt. Ergo; is een enkele meting voldoende veilig, of toch per kamer doen?

Voor de beeldvorming.
logeerkamer heeft vaak een raampje op een kier.
SK = slaapkamer, en in iedere kamer 1

Maar, let op.

Zo op het eerste gezicht zou je zeggen... "Dat zit binnen 10% van elkaar, dus zal wel loslopen...".
Maar de impact hiervan kun je niet op basis van %vocht alleen beoordelen.

Eigenlijk zou je dus bij een vaste temp, de min en max % vochtigheid moeten omrekenen naar een dauwpunt temperatuur. Die temperaturen moet je dan vegelijken.

[ Voor 20% gewijzigd door edterbak op 08-06-2023 22:26 ]

[Pietjebel10]

edterbak schreef op donderdag 8 juni 2023 @ 22:22:
[...]

[Afbeelding]

Voor de beeldvorming.
logeerkamer heeft vaak een raampje op een kier.
SK = slaapkamer, en in iedere kamer 1

Maar, let op.

Zo op het eerste gezicht zou je zeggen... "Dat zit binnen 10% van elkaar, dus zal wel loslopen...".
Maar de impact hiervan kun je niet op basis van %vocht alleen beoordelen.


Eigenlijk zou je dus bij een vaste temp, de min en max % vochtigheid moeten omrekenen naar een dauwpunt temperatuur. Die temperaturen moet je dan vegelijken.

Hier heb je een eenvoudige calculator voor de berekening van het dauwpunt, Misschien heb je er iets aan voor de verduidelijking. https://www.weerschip.nl/calc_Td.php

[ Voor 18% gewijzigd door Pietjebel10 op 09-06-2023 08:33 ]

[MikeyMan]

Ben momenteel op vakantie. En krijg toch wel behoefte aan een vakantiemodus, waarbij alleen de sterelisatierun nog uitgevoerd mag worden.

[edterbak]

MikeyMan schreef op zaterdag 10 juni 2023 @ 19:08:
Ben momenteel op vakantie. En krijg toch wel behoefte aan een vakantiemodus, waarbij alleen de sterelisatierun nog uitgevoerd mag worden.

Hoe zou het dat willen programmeren?
Iets specifieker graag.

Er is namelijk de mogelijkheid om scheduled tasks uit te zetten. Als je de dhw acties uit zet. Heb je een vakantie modus.
Vraag je verwachting waar explicieter.

Gr uit groloo

[MikeyMan]

edterbak schreef op zaterdag 10 juni 2023 @ 19:41:
[...]

Hoe zou het dat willen programmeren?
Iets specifieker graag.

Er is namelijk de mogelijkheid om scheduled tasks uit te zetten. Als je de dhw acties uit zet. Heb je een vakantie modus.
Vraag je verwachting waar explicieter.

Gr uit groloo

Naar het blues festival?

Ja daar was ik begonnen. Maar dhw uitzetten voorkomt nog geen solar run. Dus die ook uitgezet. En toen vond ie het ineens nodig om te gaan koelen. Dus handmatig hele wp uit gezet.

First World problems, dat wel

[edterbak]

MikeyMan schreef op zaterdag 10 juni 2023 @ 19:56:
[...]


Naar het blues festival?

Ja daar was ik begonnen. Maar dhw uitzetten voorkomt nog geen solar run. Dus die ook uitgezet. En toen vond ie het ineens nodig om te gaan koelen. Dus handmatig hele wp uit gezet.

First World problems, dat wel

Haha.
Ik lees een auto modus.....
Big mistake. 😄
Inderdaad blues festival.
Maar dit is ook leuk....

[BazemanKM]

MikeyMan schreef op zaterdag 10 juni 2023 @ 19:08:
Ben momenteel op vakantie. En krijg toch wel behoefte aan een vakantiemodus, waarbij alleen de sterelisatierun nog uitgevoerd mag worden.

Er staat al iets op Github m.b.t. vakantie. Zou ook fijn zijn dat je de datum en tijd kan instellen dat hij weer aan moet.

[t21]

Ik zal wel dom zijn maar ik begrijp het 'cool setpoint' niet. Ik heb een vochtsensor en temperatuur sensor toegevoegd en deze gegevens komen correct binnen in het dashboard. Vervolgens heb ik koelmodus ingeschakeld en de warmtepomp aangezet, hij begint flink te stoempen en de watertemperatuur heeft hij naar beneden gebracht naar 11,5 graden (onder het dauwpunt).

Hoe kan ik dit correct instellen en hoe interpreteer ik 'cool setpoint' ?

[Pietjebel10]

t21 schreef op maandag 12 juni 2023 @ 12:08:
Ik zal wel dom zijn maar ik begrijp het 'cool setpoint' niet. Ik heb een vochtsensor en temperatuur sensor toegevoegd en deze gegevens komen correct binnen in het dashboard. Vervolgens heb ik koelmodus ingeschakeld en de warmtepomp aangezet, hij begint flink te stoempen en de watertemperatuur heeft hij naar beneden gebracht naar 11,5 graden (onder het dauwpunt).

Hoe kan ik dit correct instellen en hoe interpreteer ik 'cool setpoint' ?

Volgens mij moet de koeling dan op direct staan, heb gisteren Cool op direct gezet, . Setpoint op 16 graden en Cooldelta op 3, liep mooi naar 15.5 graden toe en schaalde hierna terug naar 19 herz. Pruttelde toen rustig verder.

[t21]

Pietjebel10 schreef op maandag 12 juni 2023 @ 15:25:
[...]

Volgens mij moet de koeling dan op direct staan, heb gisteren Cool op direct gezet, . Setpoint op 16 graden en Cooldelta op 3, liep mooi naar 15.5 graden toe en schaalde hierna terug naar 19 herz. Pruttelde toen rustig verder.

Ahzo, in de controller moest ik hem inderdaad onder mode 'cool' ook nog op direct zetten. Dank.
Ik vermoed dat 'Cool setpoint' dan de gewenste watertemperatuur is?

[Pietjebel10]

t21 schreef op maandag 12 juni 2023 @ 16:34:
[...]


Ahzo, in de controller moest ik hem inderdaad onder mode 'cool' ook nog op direct zetten. Dank.
Ik vermoed dat 'Cool setpoint' dan de gewenste watertemperatuur is?

zo werkt het bij mij wel, wanneer ik hem niet op direct had staan ging die bij mij ook na ca. 10graden.
Beetje laag. denk dat de heren nog wel verdere uitleg kunnen geven.

[t21]

Nu loopt hij inderdaad rustig maar ik werk wel op dat 'Cool setpoint' iedere keer terugspringt naar 20c. Terwijl ik deze instel op 17c. Wat kan daar de oorzaak van zijn?

[edterbak]

t21 schreef op maandag 12 juni 2023 @ 17:31:
Nu loopt hij inderdaad rustig maar ik werk wel op dat 'Cool setpoint' iedere keer terugspringt naar 20c. Terwijl ik deze instel op 17c. Wat kan daar de oorzaak van zijn?

Zie je dat ook in heishamon zelf?
Ik heb gisteren namelijk gevonden en gefixt dat op het home dashboard water setpoint niet weergegeven word bij cool modus.
Dus als dat is wat je ziet dan klopt het.

Als je wel ziet dat heishamon een foute setpoint heeft, echt, dan is het een bug die ik nog niet ken

Ik zal snel een upload doen

[ Voor 9% gewijzigd door edterbak op 12-06-2023 17:57 ]

[blb4]

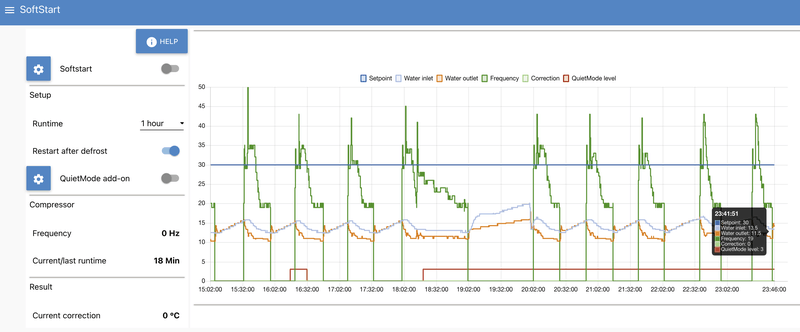

We zijn allemaal weer lekker (met koelen) bezig . Doet QM ook nog iets met koelen? Bij mij - met radiatoren met een paar ventilatortjes - pendelt de WP wat af, ik zie ook met koelen dat de frequentie eigenlijk veel te hoog begint, ook hier zou 't mooi zijn dat de compressor zsm naar 20 Hz toe gaat.
Eigenlijk zou je een softstart voor koelen moeten hebben....

P.S.: op deze pagina staat 't heat setpoint, niet 't cool setpoint. Zou die er ook bij te zetten zijn? Of maakt dat 't onoverzichtelijk? Nu is 't wat verwarrend omdat dit wel de pagina is waarop je de grafiek van Tout en Tin ziet.

[ Voor 14% gewijzigd door blb4 op 12-06-2023 18:32 ]

[t21]

edterbak schreef op maandag 12 juni 2023 @ 17:55:
[...]

Zie je dat ook in heishamon zelf?
Ik heb gisteren namelijk gevonden en gefixt dat op het home dashboard water setpoint niet weergegeven word bij cool modus.
Dus als dat is wat je ziet dan klopt het.

Als je wel ziet dat heishamon een foute setpoint heeft, echt, dan is het een bug die ik nog niet ken

Ik zal snel een upload doen

In Heishamon zie ik inderdaad ook 20c staan. Net even gekeken wat de MQTT communicatie doet:

Handeling: ik zet cool-setpoint van 20c naar 17c, door drie klikken op pijltje naar beneden.
Output MQTT log:

12/06 18:52:55 - MQTT Command: SetZ1CoolRequestTemperature: 19 (unknown)

Gevolg: 'cool setpoint' blijft even op 17c staan totdat deze de waarde van Heishamon weer overneemt (denk ik) en zet de ingestelde waarde op 19c.

Handeling 2: Ik zet het 'cool setpoint' opnieuw naar 17c.

12/06 19:00:08 - MQTT Command: SetZ1CoolRequestTemperature: 19 (unknown)

Gevolg2: 'cool setpoint' blijft even op 17c staan totdat deze de waarde van Heishamon weer overneemt (denk ik) en zet de ingestelde waarde op 19c.

[VictorPeeters]

t21 schreef op maandag 12 juni 2023 @ 19:03:
[...]


In Heishamon zie ik inderdaad ook 20c staan. Net even gekeken wat de MQTT communicatie doet:

Handeling: ik zet cool-setpoint van 20c naar 17c, door drie klikken op pijltje naar beneden.
Output MQTT log:

12/06 18:52:55 - MQTT Command: SetZ1CoolRequestTemperature: 19 (unknown)

Gevolg: 'cool setpoint' blijft even op 17c staan totdat deze de waarde van Heishamon weer overneemt (denk ik) en zet de ingestelde waarde op 19c.

Handeling 2: Ik zet het 'cool setpoint' opnieuw naar 17c.

12/06 19:00:08 - MQTT Command: SetZ1CoolRequestTemperature: 19 (unknown)

Gevolg2: 'cool setpoint' blijft even op 17c staan totdat deze de waarde van Heishamon weer overneemt (denk ik) en zet de ingestelde waarde op 19c.

Ik heb dit probleem ook... Eerst dacht ik dat dat lag aan de dew point maar dat is niet het geval.

Overigens: ik heb het idee dat de setpoint stijgt bij een stijgende dew point, maar niet zakt bij een dalende dew point. Misschien een idee om de setpoint gewoon mee te laten bewegen met de dew point? (als optie)

[blb4]

VictorPeeters schreef op maandag 12 juni 2023 @ 19:35:
[...]


Ik heb dit probleem ook... Eerst dacht ik dat dat lag aan de dew point maar dat is niet het geval.

Overigens: ik heb het idee dat de setpoint stijgt bij een stijgende dew point, maar niet zakt bij een dalende dew point. Misschien een idee om de setpoint gewoon mee te laten bewegen met de dew point? (als optie)

Dat heb je nu volgens mij al als je Cool Setpoint laag (lager dan laagste Td) instelt. 't Enige is dat 't wel aardig is als je ook ziet dat 't setpoint aangepast wordt.

Dus zoiets:
Setpoint required: < 5 ⁰C >
dewPoint Protection: yes/no | dewPoint delta (lowest setpoint with dewPoint Protection will be Td + dewPoint delta): < 3 ⁰C >
dewPoint: 12 ⁰C
Final setpoint: 15 ⁰C

[VictorPeeters]

blb4 schreef op maandag 12 juni 2023 @ 20:48:
[...]


Dat heb je nu volgens mij al als je Cool Setpoint laag (lager dan laagste Td) instelt. 't Enige is dat 't wel aardig is als je ook ziet dat 't setpoint aangepast wordt.

Dus zoiets:
Setpoint required: < 5 ⁰C >
dewPoint Protection: yes/no | dewPoint delta (lowest setpoint with dewPoint Protection will be Td + dewPoint delta): < 3 ⁰C >
dewPoint: 12 ⁰C
Final setpoint: 15 ⁰C

Ah is dat zo? Dan heb ik niks gezegd. Jouw suggestie lijkt me inderdaad wel overzichtelijk.

Mijn cooling setpoint wordt wel continu verhoogd, zoals @t21 zegt.

[edterbak]

blb4 schreef op maandag 12 juni 2023 @ 20:48:
[...]


Dat heb je nu volgens mij al als je Cool Setpoint laag (lager dan laagste Td) instelt. 't Enige is dat 't wel aardig is als je ook ziet dat 't setpoint aangepast wordt.

Dus zoiets:
Setpoint required: < 5 ⁰C >
dewPoint Protection: yes/no | dewPoint delta (lowest setpoint with dewPoint Protection will be Td + dewPoint delta): < 3 ⁰C >
dewPoint: 12 ⁰C
Final setpoint: 15 ⁰C

Zo goed?
Dit is hoe ik het nu heb gemaakt.

[edterbak]

blb4 schreef op maandag 12 juni 2023 @ 18:22:
We zijn allemaal weer lekker (met koelen) bezig . Doet QM ook nog iets met koelen? Bij mij - met radiatoren met een paar ventilatortjes - pendelt de WP wat af, ik zie ook met koelen dat de frequentie eigenlijk veel te hoog begint, ook hier zou 't mooi zijn dat de compressor zsm naar 20 Hz toe gaat.[Afbeelding]
Eigenlijk zou je een softstart voor koelen moeten hebben....

P.S.: op deze pagina staat 't heat setpoint, niet 't cool setpoint. Zou die er ook bij te zetten zijn? Of maakt dat 't onoverzichtelijk? Nu is 't wat verwarrend omdat dit wel de pagina is waarop je de grafiek van Tout en Tin ziet.

Ik heb het setpoint van Cool nu ook in de softstart grafiek. Vanaf de paarse pijl zie je COOL sp



Overigens, over het softstart gedeelte dat je voorsteld, dat deze functie hier ook werkt.
Ik moet daar even over nadenken. Het is namelijk precies omgekeerd qua functionaliteit.
Ik moet kijken of dat 'heel eenvoudig' is in te bouwen, of het tegenovergestelde. ...

[ Voor 10% gewijzigd door edterbak op 12-06-2023 23:15 ]

[blb4]

edterbak schreef op maandag 12 juni 2023 @ 23:11:
[...]

Zo goed?
Dit is hoe ik het nu heb gemaakt.
[Afbeelding]

Ik zou 't nog iets anders (in mijn ogen duidelijker) wensen en ook - mogelijk achter een advanced instelling - de mogelijkheid om zelf de afstand tussen dewpoint en laagst mogelijk in te stellen setpoint. Die is nu 'hardcoded' 3 graden.

Cool setpoint -> target Cool setpoint
Cool delta (dit is de Cool delta instelling van de WP), Humidity, Room temp, Calculated dew point: allemaal ok

Setpoint lower limit -> dewpoint delta <----- deze kan dus ook achter een advanced setting

en dan als onderste:
Cool Setpoint used: xx graden

[edterbak]

Uploaded een nieuwe versie

[2023-06-12] v23.02 Stable. Changes:
- [FIX] Cool mode in Home Dashboard. Kept showing incorrect HEAT setpoint. Now it is correct.
- [FIX] Cool menu area. You now see [setpoint lower limit] more clearly
- [FIX] SoftStart function + cool mode kept showing heat setpoint in the graph. This has now been fixed.

[blb4]

edterbak schreef op maandag 12 juni 2023 @ 23:13:
[...]

Ik heb het setpoint van Cool nu ook in de softstart grafiek. Vanaf de paarse pijl zie je COOL sp
[Afbeelding]


Overigens, over het softstart gedeelte dat je voorsteld, dat deze functie hier ook werkt.
Ik moet daar even over nadenken. Het is namelijk precies omgekeerd qua functionaliteit.
Ik moet kijken of dat 'heel eenvoudig' is in te bouwen, of het tegenovergestelde. ...

Dank voor toevoegen COOL SP!! Ja, 't zal natuurlijk nooit eens simpel wezen . Op zich is de werking nu al harstikke mooi natuurlijk maar met de verwachting dat we steeds meer (lange) warme periodes krijgen is 't toch ook wel goed om het koelen te optimaliseren.

[edterbak]

blb4 schreef op maandag 12 juni 2023 @ 23:26:
[...]

Ik zou 't nog iets anders (in mijn ogen duidelijker) wensen en ook - mogelijk achter een advanced instelling - de mogelijkheid om zelf de afstand tussen dewpoint en laagst mogelijk in te stellen setpoint. Die is nu 'hardcoded' 3 graden.

Cool setpoint -> target Cool setpoint
Cool delta (dit is de Cool delta instelling van de WP), Humidity, Room temp, Calculated dew point: allemaal ok

Setpoint lower limit -> dewpoint delta <----- deze kan dus ook achter een advanced setting

en dan als onderste:
Cool Setpoint used: xx graden

O, net een versie online gezet.

Maar setpoint is nu niet hardcoded 3 graden offset tov dewpoint.

[Setpoint lower limit] = [Dewpoint] + [Cool delta] + [1°C veiligheid]

[blb4]

edterbak schreef op maandag 12 juni 2023 @ 23:29:
[...]

O, net een versie online gezet.

Maar setpoint is nu niet hardcoded 3 graden offset tov dewpoint.

[Setpoint lower limit] = [Dewpoint] + [Cool delta] + [1°C veiligheid]

mijn fout, ik zat met mijn eigen 3 graden Cool delta in de clinch! Maar, dat brengt mij weer op dat eerder genoemde issue, m.i. is 't niet zo dat die Cool delta er standaard bij opgeteld moet worden.

't Coolsetpoint is de target Toutlet, 't target Tinlet is target Toutlet - Cool delta. Volgens de service manual stopt de WP met koelen (dus pendelgedrag) als Toutlet 1,5 graden onder target Toutlet komt.

[ Voor 31% gewijzigd door blb4 op 12-06-2023 23:37 ]

[edterbak]

blb4 schreef op maandag 12 juni 2023 @ 23:34:
[...]

mijn fout, ik zat met mijn eigen 3 graden Cool delta in de clinch!

Ja, ik wil mijn eigen ervaring + jullie ervaring van de temperaturen graag ontvangen.

Ik zie namelijk dat de Taanvoer veel kouder is dan setpoint.

Ik zie namelijk bij mij een dew-point van 13.5-13.8 Graden.
Het setpoint staat op 18C en toch zie ik een Taanvoer van 16.0 - 16.5 C voorbij komen.

Die ene graad marge blijkt dus toch nodig te zijn.

Maar hierover wil ik graag ook jullie input bij welke settings etc.

[edterbak]

blb4 schreef op maandag 12 juni 2023 @ 23:34:
[...]
't Coolsetpoint is de target Toutlet, 't target Tinlet is target Toutlet - Cool delta. Volgens de service manual stopt de WP met koelen (dus pendelgedrag) als Toutlet 1,5 graden onder target Toutlet komt.

Precies dit.

Dit is nuttig.
Ik ga hier ook op letten. Nu eerst ga ik zelf 'chillen'

PS klinkt ook best logisch zoals je het nu schrijft.

[ Voor 6% gewijzigd door edterbak op 12-06-2023 23:43 ]

[blb4]

edterbak schreef op maandag 12 juni 2023 @ 23:38:
[...]


Ja, ik wil mijn eigen ervaring + jullie ervaring van de temperaturen graag ontvangen.

Ik zie namelijk dat de Taanvoer veel kouder is dan setpoint.

Ik zie namelijk bij mij een dew-point van 13.5-13.8 Graden.
Het setpoint staat op 18C en toch zie ik een Taanvoer van 16.0 - 16.5 C voorbij komen.

Die ene graad marge blijkt dus toch nodig te zijn.

Maar hierover wil ik graag ook jullie input bij welke settings etc.

Bij mij staat hij nu zo:


Ik verwacht dus elk moment dat de WP uitschakelt ..... en dat deed hij dus ook...



P.S. 't zou ook aardig zijn als op 't home screen 't outlet setpoint 't Cool Setpoint toon tijdens koelen.

Geniet van 't chillen (BLB4 opent koelkast )

[edterbak]

blb4 schreef op maandag 12 juni 2023 @ 23:46:
[...]

Bij mij staat hij nu zo:
[Afbeelding]

Ik verwacht dus elk moment dat de WP uitschakelt ..... en dat deed hij dus ook...

tegen het pendelen heb ik nu nog niks gedaan. Dat vereist een rewrite

[Afbeelding]

P.S. 't zou ook aardig zijn als op 't home screen 't outlet setpoint 't Cool Setpoint toon tijdens koelen.

als het goed is, binnen 5 minuten, is dat ook zo bij jou. Staat in de changelog dat dit nu gefixt is.
Bij mij wel in ieder geval. Hoop dat dat niet alleen bij mij is...

Geniet van 't chillen (BLB4 opent koelkast )
