Heishamon <> Node Red voor Panasonic warmtepompen

[edterbak]

Zojuist een nieuwe versie geupload.


[2023-04-21] v22.23 beta (experimental). Changes:
- [Changed] - RTC function. Automations section. After installing this update, you need to set the correct activate/deactivate temperatures again. These will be removed intentionally.

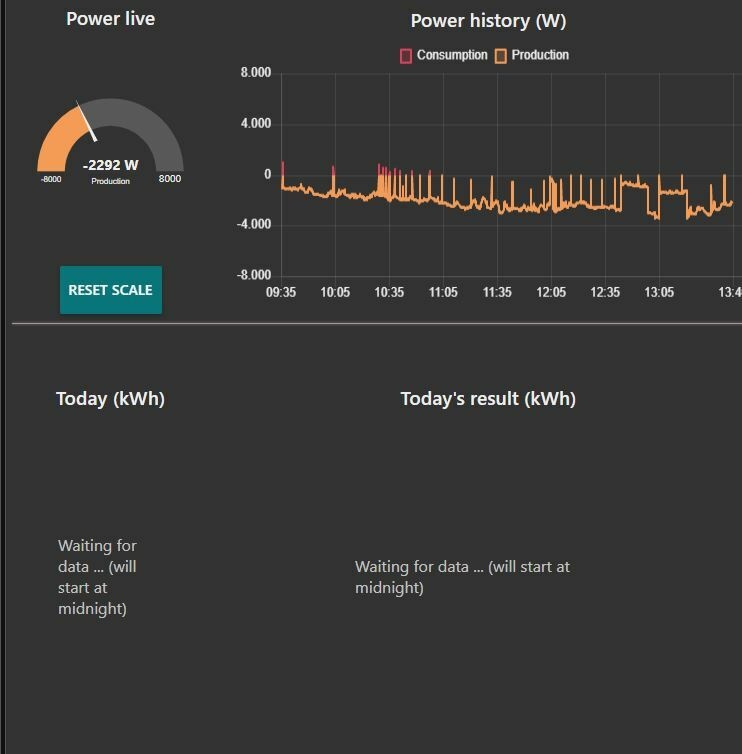

- [Enhancement] - Solar chart. The Power result graph now has automated Y axis.
- [Improvement] - Changed some stored variable names (F_RTC.xxxx)
- [Enhancement] - System - MQTT settings now also shows IP adress of heishamon.


Breaking change !!
- [Changed] - RTC function. Automations section. After installing this update, you need to set the correct activate/deactivate temperatures again. These will be removed intentionally.

Get it here:
https://github.com/edterb...hamon_control/tree/beta-1

[edterbak]

@MikeyMan @blb4
Ik heb een verwisseling van variabelen gevonden in de logica van RTC automations.
Ik heb dit gecorrigeerd.

Betekent dat je even de RTC variabelen opnieuw moet instellen voor de automations.

[MikeyMan]

@edterbak was dat inconsistente naamgeving dan? Werking leek ok.

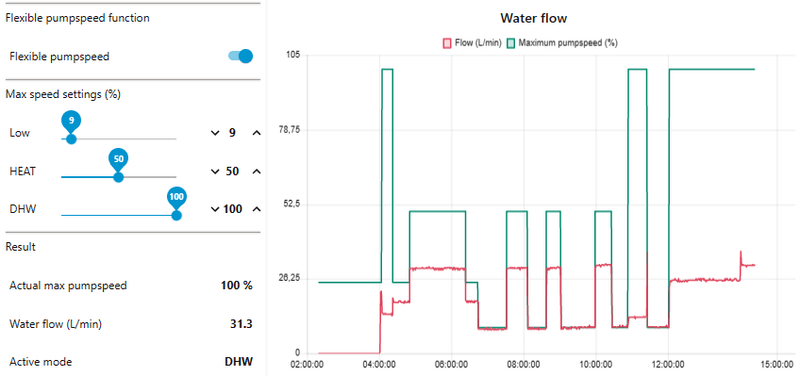

Vannacht pumpflow hoger gezet. En dan zie je hem tijdens dhw run zelfs omlaag gaan

[edterbak]

MikeyMan schreef op zaterdag 22 april 2023 @ 06:44:
@edterbak was dat inconsistente naamgeving dan? Werking leek ok.

er was wat gekruist.

Vannacht pumpflow hoger gezet. En dan zie je hem tijdens dhw run zelfs omlaag gaan

Dus, huidige werkwijze is prima. Eens?

[edterbak]

Ik denk dat we heel dicht bij v23 stable zitten.
Iemand het daar niet meer eens om een specifieke reden?

[MikeyMan]

Enige vreemde dat ik nu zie op het dashboard is tijdens sterelisatierun. Outlet setpoint staat op 48. Dat is mn dhw setpoint. Maar daar zijn we allang voorbij nu. Maar niet echt een dealbreaker. Verder tot nu toe stabiel

[edterbak]

MikeyMan schreef op zaterdag 22 april 2023 @ 13:46:
Enige vreemde dat ik nu zie op het dashboard is tijdens sterelisatierun. Outlet setpoint staat op 48. Dat is mn dhw setpoint. Maar daar zijn we allang voorbij nu. Maar niet echt een dealbreaker. Verder tot nu toe stabiel

Ja, klopt. Dat is aan de linker kant in home tab toch? Bij pump. Fix ik dat nog even vanavond.

Ik denk dat ik vanavond 23 kan releasen. Tenminste, als er geen issues zijn/komen.

[MikeyMan]

Nou, daar over... Pumpspeed doet het nu na een update niet meer:



Uit en aan zetten lijkt ook niet te werken.
Hij denkt dat er een DHW run bezig is op de een of andere manier

Wat gek is, gezien er geen DHW on staat, en de driewegklep ook op room staat:

code:

HP power is on, operation mode Auto(Heat)+DHW, threeway valve in position Room

Blijf overigens die automation on/off bij RTC wat ongelukkig vinden icm het aan/uitschakelen van de WP. Voor mij nu niet zo'n probleem, maar nieuwe gebruikers zullen denk ik op het verkeerde spoor gezet worden.

[ Voor 26% gewijzigd door MikeyMan op 22-04-2023 14:30 ]

[MikeyMan]

Oh, force sterilisation bleef hangen. Nu uitgezet, maar mag nog niet baten.

[edterbak]

O nog geen release dus.
Eerst dit oplossen

[edterbak]

Hoe bedoel je dat stuk van automation on off?

[MikeyMan]

edterbak schreef op zaterdag 22 april 2023 @ 14:44:
Hoe bedoel je dat stuk van automation on off?

Nouja, automation on houdt in mijn geval in Warmtepomp uit. Je moet dus aan ingeven om uit te bereiken

Vraag is wel hoe ik nu die dhw mode uit krijg...

[ Voor 9% gewijzigd door MikeyMan op 22-04-2023 15:19 ]

[edterbak]

MikeyMan schreef op zaterdag 22 april 2023 @ 15:18:
[...]


Nouja, automation on houdt in mijn geval in Warmtepomp uit. Je moet dus aan ingeven om uit te bereiken

Vraag is wel hoe ik nu die dhw mode uit krijg...

Uit KRIJG? Dus het lukt niet?

[edterbak]

Kijk even met MQTT explorer of er topics zijn die retained worden.
Dat kan roet in het eten gooien

[MikeyMan]

edterbak schreef op zaterdag 22 april 2023 @ 15:29:
[...]

Uit KRIJG? Dus het lukt niet?

Nee pumpspeed blijft op dhw modus staan.
Moest naar een verjaardag, dus handmatig pompsnelheid terug gezet voor nu.

Gek ook. Heel de week geen enkel probleem.

[ Voor 23% gewijzigd door MikeyMan op 22-04-2023 16:09 ]

[edterbak]

MikeyMan schreef op zaterdag 22 april 2023 @ 16:02:
[...]


Nee pumpspeed blijft op dhw modus staan.
Moest naar een verjaardag, dus handmatig pompsnelheid terug gezet voor nu.

Gek ook. Heel de week geen enkel probleem.

Ik ben net thuis weer.
Maar ik zit te kijken, hier werkt alles nog, ook na dhw run.
Ik ga kijken waar het aan kan liggen.

[edterbak]

Ik wil graag uit je global variables de volgende waarden weten:
TOP20_ThreeWay_Valve_State
TOP26_Defrosting_State
F_ReducePumpSpeed. (alles)
compressor_frequency

[edterbak]

MikeyMan schreef op zaterdag 22 april 2023 @ 13:46:
Enige vreemde dat ik nu zie op het dashboard is tijdens sterelisatierun. Outlet setpoint staat op 48. Dat is mn dhw setpoint. Maar daar zijn we allang voorbij nu. Maar niet echt een dealbreaker. Verder tot nu toe stabiel

Dashboard geeft nu sterelization temp aan bij een sterilization run. Dat is gefixt.
Ik heb tevens een kleine verbetering doorgevoerd mbt pumpspeed.
Hopelijk heeft dit effect.
Ik ga nu uploaden.

[edterbak]

[2023-04-22] v22.24 beta (experimental). Changes:

[Fix] - During sterilization run, the incorrect temperature of the setpoint was shown on dashboard.
[Fix] - small improvement related to pumpspeed function.

https://github.com/edterb...hamon_control/tree/beta-1

[t21]

t21 schreef op donderdag 20 april 2023 @ 21:40:
Sinds deze week ook gebruiker van de Node-Red sturing. Allereerst compliment en dank voor al het werk wat in dit project is gestoken! Ik hoop op termijn wellicht ook wat te kunnen bijdragen aan dit project.

Wellicht zie ik iets over het hoofd, of begrijp ik bepaalde zaken simpelweg niet (ik ben mij nog aan het verdiepen in de logica) maar ik had vandaag een sterilisatie ingepland, de warmtepomp ging op het ingestelde tijdstip mooi lopen en het water verwarmen. Alleen stopte bij 55c en schakelde terug naar huis-verwarmen. Dit terwijl sterilisatie staat ingesteld op 65c. (Heb een tank met ingebouwde backup-heater, staat in de Panasonic-controller ook zo ingesteld)

Zijn er wellicht instellingen in de Panasonic-controller (buiten hetgeen dat staat vermeld in de Git) die ik moet instellen? In hoeverre wordt dit allemaal overruled door de Heishamon of NodeRed logica?

Update aangaande bovenstaande.

Dit is opgelost. Vanalles geprobeerd, niets werkte, de naverwarming naar 65c bleef uit. Uiteindelijk handmatig via de controller een sterilisatie gestart (had ik nog nooit gedaan) en laten afmaken, en vandaag werkt het in één keer wel via Node-Red. Ik weet niet waarom maar dat is minder belangrijk.

[MikeyMan]

edterbak schreef op zaterdag 22 april 2023 @ 16:28:
Ik wil graag uit je global variables de volgende waarden weten:
TOP20_ThreeWay_Valve_State
TOP26_Defrosting_State
F_ReducePumpSpeed. (alles)
compressor_frequency

wellicht mosterd na de maaltijd:

code:

TOP20_ThreeWay_Valve_State
memoryOnly
0

TOP26_Defrosting_State
file
0

F_ReducePumpSpeed
file
{ LowSpeed: 81, HEATSpeed: 159, DHWSpeed: 131, state: 1, PumpMaxFlowSetting: 81 }

compressor_frequency
file
0

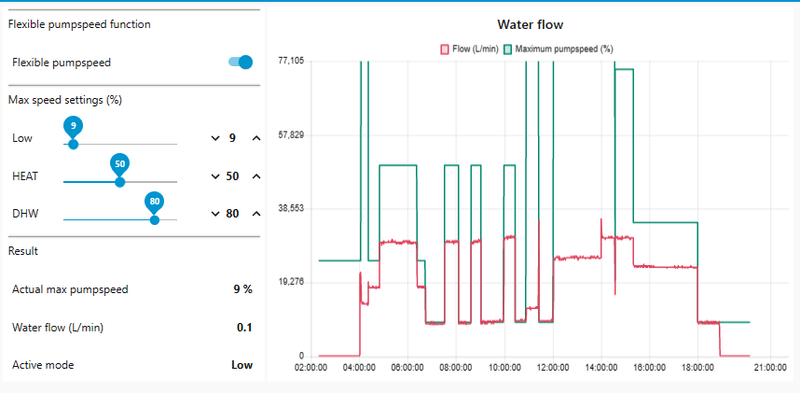

Zeker omdat ie tijdens mijn afwezigheid wel teruggeschaald is om de een of andere reden:




Y as doet een beetje raar ook.

Net wel de nieuwe versie weer neergezet.

[ Voor 3% gewijzigd door MikeyMan op 22-04-2023 20:15 ]

[edterbak]

Y as:
Ik heb daar niks aan gedaan.
Automatische Assen.
Ik zal dat fixen

Heb je v22.24 al geprobeerd en is het nu beter?

Antwoord, ja. Maar is het beter is wacht ik nog af

[ Voor 42% gewijzigd door edterbak op 22-04-2023 21:03 ]

[MikeyMan]

edterbak schreef op zaterdag 22 april 2023 @ 21:00:
Y as:
Ik heb daar niks aan gedaan.
Automatische Assen.
Ik zal dat fixen

Heb je v22.24 al geprobeerd en is het nu beter?

Antwoord, ja. Maar is het beter is wacht ik nog af

Het had zichzelf op de een of andere manier al opgelost voordat ik .24 erop had gezet.

Weet niet of we nu nog een sterelisatierun moeten afwachten voordat we het zeker weten.

[edterbak]

MikeyMan schreef op zaterdag 22 april 2023 @ 21:13:
[...]


Het had zichzelf op de een of andere manier al opgelost voordat ik .24 erop had gezet.

Weet niet of we nu nog een sterelisatierun moeten afwachten voordat we het zeker weten.

Ik zal vanavond nog de laatste upload doen voor dat ik 1wk weg ben.
Als er daarna geen issues zijn in deze week, dan word dat de stable .
Maar die kans is niet zo groot dat er geen issues komen. Gheheh. Te veel goede speurders hier ..

[edterbak]

Ik heb een issue nu met 500 mqtt commandos verzonden door pumpspeed functie.

Ik zoek het nu uit.

[edterbak]

Gevonden... Im a muppet. stomme fout.

Ik upload nu de correctie voor de downloaders.

handmatig kun je het ook heel makkelijk zelf corrigeren.


Op pagina "WP Dash"
De node [Filter] vlak voor de mqtt SET15 node.
regel 21 verwijderen.

[edterbak]

Graag allemaal zo snel mogelijk updaten, of de fix handmatig uitvoeren zoals hierboven.

Uploaded new version:
https://github.com/edterb...hamon_control/tree/beta-1


[2023-04-22] v22.25 beta (experimental). Changes:

[Fix] - If you have installed v22.24, please update as soon as possible. 1 dumb error caused mqtt commands to be sent every 10 seconds.


@MikeyMan Je hebt aangegeven dat je de laatste versie er op had. Graag zo snel mogelijk updaten.
MQTT flood.
@t21 Wellicht ook al op v22.24? ook graag upaten

[ Voor 18% gewijzigd door edterbak op 22-04-2023 23:47 ]

[blb4]

edterbak schreef op zaterdag 22 april 2023 @ 23:29:
Ik heb een issue nu met 500 mqtt commandos verzonden door pumpspeed functie.

Ik zoek het nu uit.

Pompen of verzuipen 😱

[MikeyMan]

Yup, om 5:44 in mqtt block gegaan...

Zal ff handmatig fixen.

[edterbak]

Sorry

[MikeyMan]

edterbak schreef op zondag 23 april 2023 @ 13:25:
Sorry

No worries, shit happens

Vanmorgen wel een edge-case gehad die wellicht nog wat tests nodig heeft...
Gisteren update van m'n nas gehad, dus die stond na reboot natuurlijk weer in MQTT block.
Had ik pas vanmorgen door.

Na unlocken was de pumpspeed wat in de war. Slider bleef heen en weer gaan, en verkeerde setting werd toegepast. Na een (full) deploy ging dat weer goed.

code:

------------------------------------------------------------------------------------------------
24/04 07:03:31 - MQTT Command: SetMaxPumpDuty: 216 (pump speed)
24/04 07:03:31 - Compressor: running
24/04 07:03:31 - Function Pump speed: Max pumpspeed set to 216 (80%) (DHW)
24/04 07:02:12 - Function RTC: Operation mode to Auto(Heat)
24/04 07:02:12 - MQTT Command: SetOperationMode: 6 (GUI)
24/04 07:00:46 - MQTT Command: SetMaxPumpDuty: 106 (unknown)
24/04 07:00:45 - Function Pump speed: Max pumpspeed set to 106 (22%) (Low)
24/04 07:00:20 - MQTT Command: SetMaxPumpDuty: 98 (pump speed)
24/04 07:00:20 - Compressor: stopped
24/04 07:00:20 - Function Pump speed: Max pumpspeed set to 98 (18%) (Low)
24/04 07:00:14 - Function RTC: Operation mode to Auto(Heat)+DHW
24/04 07:00:14 - MQTT Command: SetOperationMode: 2 (scheduler)
24/04 06:56:20 - Compressor: running
24/04 06:56:20 - Function Pump speed: Max pumpspeed set to 216 (80%) (DHW)
24/04 06:56:04 - Function RTC: Operation mode to Auto(Heat)
24/04 06:56:04 - MQTT Command: SetOperationMode: 6 (GUI)
24/04 06:53:09 - MQTT Command: SetZ1HeatRequestTemperature: 25 (SP Calculation)
24/04 06:52:58 - MQTT Command: SetHeatpump: 1 (GUI)
24/04 06:51:57 - SYSTEM: MQTT block inactive, default block mode: BLOCK ALL
24/04 05:54:39 - Function RTC: Correction change: From 0 to 1 °C (Room actual: 19.4 °C)
24/04 05:39:24 - Function RTC: Correction change: From 1 to 0 °C (Room actual: 19.43 °C)
24/04 05:09:06 - Function RTC: Correction change: From 0 to 1 °C (Room actual: 19.4 °C)
24/04 04:59:29 - RTC: Room setpoint changed to: 19.5 °C
24/04 04:59:03 - Function RTC: Correction change: From -3 to 0 °C (Room actual: 19.5 °C)
24/04 04:59:00 - RTC: Room setpoint changed to: 19.5 °C
24/04 04:13:26 - Function RTC: Correction change: From -2 to -3 °C (Room actual: 19.47 °C)
24/04 03:58:18 - Function RTC: Correction change: From -3 to -2 °C (Room actual: 19.27 °C)
24/04 02:00:01 - Function Solar: New day; Reset Solar function. DHW SP already 48
------------------------------------------------------------------------------------------------
23/04 21:28:28 - RTC: Room setpoint changed to: 19 °C
23/04 21:28:03 - RTC: Room setpoint changed to: 19 °C
23/04 20:52:36 - Function - RTC: 1
23/04 20:52:34 - Function SoftStart: SoftStart function end
23/04 20:52:34 - Function WAR: Setpoint change: From 25 to 24 °C
23/04 20:52:35 - SYSTEM - HEISHAMON Connection: Online
23/04 20:52:31 - Function - WAR: 1
23/04 20:52:29 - Function - SoftStart: 1
23/04 20:52:27 - Function NightReduction: New correction: 0 °C
23/04 20:52:27 - SYSTEM: MQTT block active, default block mode: BLOCK ALL
23/04 20:52:27 - Function NightReduction: 0
23/04 20:52:27 - POWER: Manual OFF detected. (Remote Controller) - Default action used: Block all
23/04 20:52:27 - Compressor: stopped
23/04 20:52:27 - RTC: Room setpoint changed to: 19.5 °C
23/04 20:52:27 - SYSTEM: WAR settings OK
23/04 20:52:27 - SYSTEM: Heatpump is in DIRECT mode
23/04 20:52:27 - SYSTEM: Start---------------------------------------------------------------
------------------------------------------------------------------------------------------------

Scenario is dus; MQTT Block aan/uit.

Misschien mist er nog ergens een on-start?

[Maarten69]

@MikeyMan waarom heb jij bij een herstart vaak een mqtt block? Dat heb ik nooit meegemaakt namelijk.

[MikeyMan]

Maarten69 schreef op maandag 24 april 2023 @ 15:48:
@MikeyMan waarom heb jij bij een herstart vaak een mqtt block? Dat heb ik nooit meegemaakt namelijk.

Vaak? Altijd.
Vergeet het ook altijd, dus dan kom je er veel later pas achter.

Komt misschien doordat ik op docker draai?

Hij lijkt een externe power off te zien.

[Maarten69]

Ik draai zelf Node-red ook in een docker op een Debian systeem.
Wat ik ook herstart, dat gebeurt hier niet. Vreemd is het wel.

[MikeyMan]

Maarten69 schreef op maandag 24 april 2023 @ 16:04:
Ik draai zelf Node-red ook in een docker op een Debian systeem.
Wat ik ook herstart, dat gebeurt hier niet. Vreemd is het wel.

Hmm... Das wel gek idd... Heb het op een Synology nas draaien. In principe ook Linux. Volgens mij doet ie het zowel bij een herstart van het systeem als van alleen docker container. Ff testen.

Edit:
Container herstarten is geen probleem.
Docker opnieuw opstarten is ook geen probleem.
Hele nas rebooten wel.

[ Voor 12% gewijzigd door MikeyMan op 24-04-2023 16:23 ]

[Maarten69]

De vraag is, wat is er bij een systeem herstart nou anders dan een docker herstart...
Ik zie het niet direct, sorry.

[MikeyMan]

Maarten69 schreef op maandag 24 april 2023 @ 16:28:
De vraag is, wat is er bij een systeem herstart nou anders dan een docker herstart...
Ik zie het niet direct, sorry.

Ehh... Nog sterker... Wat is er bij een herstart na een update anders dan bij een andere herstart?

Manuele herstart gaat nu ook goed. Doe dat nooit, behoudens updates.

[Balans]

vanmorgen geupdate van 22.24 ivm deze error in het node red debug log

code:

node: Function - Production - Consumption (kWh)
function : (error)
"TypeError: Cannot read properties of undefined (reading 'payload')"

de error lijd naar de wp solar tab.
alles lijkt ook gewoon te werken dus geupdate naar 22.25 maar de error blijft
Ik doe verder niks met de solar functie en i k kijk ook niet vaak naar de debug optie.
Iemand hier een idee ?

[edterbak]

Balans schreef op maandag 24 april 2023 @ 21:08:
vanmorgen geupdate van 22.24 ivm deze error in het node red debug log

code:

node: Function - Production - Consumption (kWh)
function : (error)
"TypeError: Cannot read properties of undefined (reading 'payload')"

de error lijd naar de wp solar tab.
alles lijkt ook gewoon te werken dus geupdate naar 22.25 maar de error blijft
Ik doe verder niks met de solar functie en i k kijk ook niet vaak naar de debug optie.
Iemand hier een idee ?

Je hebt geen p1 meter of stroom gegeven die daar binnen komen?
Zou kunnen dat dat de reden is.
Dat de flow triggert en er vanuit gaat dat er gegevens zijn.

Na de vakantie kijk ik naar dit scenario

[lampy25]

MikeyMan schreef op maandag 24 april 2023 @ 16:50:
[...]


Ehh... Nog sterker... Wat is er bij een herstart na een update anders dan bij een andere herstart?

Manuele herstart gaat nu ook goed. Doe dat nooit, behoudens updates.

Draai hem ook in docker op een synology nas, kan herstarten zonder problemen.
Enige wat ik me kan bedenken, draait je MQTT server ook op de Nas? Hoe dat veranderd tussen handmatige reboot vs update dan weer geen flauw idee.

[Balans]

@edterbak Ja das het vreemde dat doe ik namelijk wel en alles in het dashboard ziet er gewoon uit zoals altijd.
als ik de in en output stroom debug zie ik ook gewoon de cijfers met data langskomen.
Hey het werkt geniet van je wel verdiende vakantie!

[MikeyMan]

lampy25 schreef op maandag 24 april 2023 @ 23:09:
[...]


Draai hem ook in docker op een synology nas, kan herstarten zonder problemen.
Enige wat ik me kan bedenken, draait je MQTT server ook op de Nas? Hoe dat veranderd tussen handmatige reboot vs update dan weer geen flauw idee.

Ja mosquitto draait ook op de nas, in docker.
Maar vreemde is dus wel dat het alleen mis lijkt te gaan bij een update.

Ik heb gisteren alle manuele reboots geprobeerd en geen issues gehad.

[MikeyMan]

@edterbak solar run vanmiddag langs zien komen. DHW staat nu nog aan. Log lijkt wel goed, wellicht zit issue in scheduler...

code:

Flow version

22.24 Beta

25/04 21:31:05 - RTC: Room setpoint changed to: 19 °C
25/04 21:30:05 - RTC: Room setpoint changed to: 19 °C
25/04 19:34:34 - MQTT Command: SetZ1HeatRequestTemperature: 22 (SP Calculation)
25/04 19:34:33 - Function WAR: Setpoint change: From 24 to 25 °C
25/04 15:31:29 - MQTT Command: SetOperationMode: 6 (unknown)
25/04 15:31:27 - MQTT Command: SetDHWTemp: 48 (Solar)
25/04 15:31:26 - Function Solar: Restored previous OperatingMode: 6 and restoring DHW setpoint to: 48°C
25/04 15:23:42 - MQTT Command: SetMaxPumpDuty: 81 (pump speed)
25/04 15:23:42 - Compressor: stopped
25/04 15:23:42 - Function Pump speed: Max pumpspeed set to 81 (9%) (Low)
25/04 15:21:26 - Function Solar: DHW temperature has reached SP high
25/04 14:37:51 - MQTT Command: SetMaxPumpDuty: 216 (pump speed)
25/04 14:37:51 - Compressor: running
25/04 14:37:51 - Function Pump speed: Max pumpspeed set to 216 (80%) (DHW)
25/04 14:37:28 - MQTT Command: SetOperationMode: 3 (unknown)
25/04 14:37:27 - MQTT Command: SetDHWTemp: 54 (Solar)
25/04 14:37:26 - Function Solar: Operation mode changed from 6 to 3
25/04 14:37:26 - Function Solar: triggered threshold (kWh todays result). DHW SP to 54
25/04 12:18:21 - MQTT Command: SetZ1HeatRequestTemperature: 21 (function RTC)
25/04 12:18:21 -

Edit: ja Scheduler heeft vannacht dhw niet aan gezet en vanmorgen niet uit.

[ Voor 93% gewijzigd door MikeyMan op 25-04-2023 22:37 ]

[MikeyMan]

Yup, scheduler doet niks. Ook niet na uit en aanzetten van de regels lijkt het:

code:

Schedule_1 Allow DHW, Select,Monday,Tuesday,Wednesday,Thursday,Friday,Saturday,Sunday, 04:00, OperationMode6 (override)
Schedule_2 Stop DHW, Select,Monday,Tuesday,Wednesday,Thursday,Friday,Saturday,Sunday, 07:00, OperationMode2
Schedule_3 Sterelization, Saturday, 12:00, Sterilization (override)
Schedule_4 Quiet on, Select,Monday,Tuesday,Wednesday,Thursday,Friday,Saturday,Sunday, 23:30QM_1
Schedule_5 Quiet off, Select,Monday,Tuesday,Wednesday,Thursday,Friday,Saturday,Sunday, 06:00, QM_0
Schedule_6 Weekend DHW on, Saturday,Sunday, 10:00, OperationMode6 (override)
Schedule_7 Weekend DHW off, Saturday,Sunday, 18:00, OperationMode2
Scheduler: 7 tasks are currently active
F_stored_next_operating_mode: undefined (ok)
F_SOLAR.function_active_state: undefined
solar_block_scheduler: undefined (ok)

Wacht, mijn oog valt op een set knop. Ingedrukt, nu even afwachten.

Geen idee hoe ik die knop nu weer tevoorschijn krijg

Was blijkbaar net op tijd voor de omschakeling van 7:00. Dus die is gelukt.

[ Voor 8% gewijzigd door MikeyMan op 26-04-2023 07:25 ]

[edterbak]

MikeyMan schreef op woensdag 26 april 2023 @ 06:58:
Yup, scheduler doet niks. Ook niet na uit en aanzetten van de regels lijkt het:

code:

Schedule_1 Allow DHW, Select,Monday,Tuesday,Wednesday,Thursday,Friday,Saturday,Sunday, 04:00, OperationMode6 (override)
Schedule_2 Stop DHW, Select,Monday,Tuesday,Wednesday,Thursday,Friday,Saturday,Sunday, 07:00, OperationMode2
Schedule_3 Sterelization, Saturday, 12:00, Sterilization (override)
Schedule_4 Quiet on, Select,Monday,Tuesday,Wednesday,Thursday,Friday,Saturday,Sunday, 23:30QM_1
Schedule_5 Quiet off, Select,Monday,Tuesday,Wednesday,Thursday,Friday,Saturday,Sunday, 06:00, QM_0
Schedule_6 Weekend DHW on, Saturday,Sunday, 10:00, OperationMode6 (override)
Schedule_7 Weekend DHW off, Saturday,Sunday, 18:00, OperationMode2
Scheduler: 7 tasks are currently active
F_stored_next_operating_mode: undefined (ok)
F_SOLAR.function_active_state: undefined
solar_block_scheduler: undefined (ok)

Wacht, mijn oog valt op een set knop. Ingedrukt, nu even afwachten.

Geen idee hoe ik die knop nu weer tevoorschijn krijg

Was blijkbaar net op tijd voor de omschakeling van 7:00. Dus die is gelukt.

Wat probeer je te plannen? Welke actie.

[MikeyMan]

edterbak schreef op woensdag 26 april 2023 @ 11:35:
[...]

Wat probeer je te plannen? Welke actie.

Heb niks gewijzigd aan de scheduling. Is er bij een update mee gestopt.

De set knop is nieuw?

[edterbak]

MikeyMan schreef op woensdag 26 april 2023 @ 11:40:
[...]


Heb niks gewijzigd aan de scheduling. Is er bij een update mee gestopt.

De set knop is nieuw?

Welke set knop? Als je wat doet?

[MikeyMan]

edterbak schreef op woensdag 26 april 2023 @ 14:05:
[...]

Welke set knop? Als je wat doet?

Onderaan de schedule pagina.

Had die niet eerder gezien. En krijg hem eerlijk gezegd ook niet meer terug

[edterbak]

MikeyMan schreef op woensdag 26 april 2023 @ 14:25:
[...]


Onderaan de schedule pagina.

Had die niet eerder gezien. En krijg hem eerlijk gezegd ook niet meer terug

Ik denk dat dat het set/cancel venster is wanneer je in de scheduler setpoint aanpast.
Probeer maar in een lege scheduler regel. Kun je daarna weer wissen.
Als je dat zag, is dat vreemd. Die hoort alleen getoond te worden wanneer je dus een setpoint wilt instellen..
Het hier ook helemaal geen invloed te hebben op de functie

[MikeyMan]

edterbak schreef op woensdag 26 april 2023 @ 14:45:
[...]


Ik denk dat dat het set/cancel venster is wanneer je in de scheduler setpoint aanpast.
Probeer maar in een lege scheduler regel. Kun je daarna weer wissen.
Als je dat zag, is dat vreemd. Die hoort alleen getoond te worden wanneer je dus een setpoint wilt instellen..
Het hier ook helemaal geen invloed te hebben op de functie

Ja, dat is hem inderdaad!
Zag hem net bij eerste keer inloggen op laptop na update ook open staan.

[edterbak]

MikeyMan schreef op woensdag 26 april 2023 @ 14:48:
[...]


Ja, dat is hem inderdaad!
Zag hem net bij eerste keer inloggen op laptop na update ook open staan.

Ja, kennelijk is een instelling voor de gui per apparaat opgeslagen. Als je het dashboard opent op een andere device, dan moet het nog 'refreshen'. Duurt 30 minuten.
Ik vind dit niet netjes afgehandeld, maar weet ook geen andere oplossing nu.

[t21]

Onder de settings pagina zie ik onder de kop Panasonic:

Hardware information

Model: unknown
Type: unknown
Heat capacity: unknown kW
Power connection: unknown Phase

Waar zouden deze waardes vandaan moeten komen? Heeft het toegevoegde waarde wanneer deze waardes bekend zijn?

[MikeyMan]

t21 schreef op woensdag 26 april 2023 @ 15:17:
Onder de settings pagina zie ik onder de kop Panasonic:

Hardware information

Model: unknown
Type: unknown
Heat capacity: unknown kW
Power connection: unknown Phase

Waar zouden deze waardes vandaan moeten komen? Heeft het toegevoegde waarde wanneer deze waardes bekend zijn?

Zie je ze wel in heishamon zelf staan?

[MikeyMan]

edterbak schreef op woensdag 26 april 2023 @ 15:13:
[...]

Ja, kennelijk is een instelling voor de gui per apparaat opgeslagen. Als je het dashboard opent op een andere device, dan moet het nog 'refreshen'. Duurt 30 minuten.
Ik vind dit niet netjes afgehandeld, maar weet ook geen andere oplossing nu.

Ja denk ook niet dat dat het was. Maar gek genoeg na het indrukken van de set button deed de scheduler het voor het eerst wel weer. Voor zover ik terug kon herleiden sinds in ieder geval gister ochtend.

[Dennispgp]

MikeyMan schreef op woensdag 26 april 2023 @ 14:25:
[...]


Onderaan de schedule pagina.

Had die niet eerder gezien. En krijg hem eerlijk gezegd ook niet meer terug

Ik heb ook een set knop op de Scheduler pagina:

[ Voor 37% gewijzigd door Dennispgp op 26-04-2023 17:52 ]

[edterbak]

Okay. Ik heb al bedacht hoe ik dat ga voorkomen. Maar als je cancel drukt zit je weer in de juiste plek.
Die set knop doet echt niks, als je het indrukt zoals te zien is in het scherm zoals bij Dennis pgp

[edterbak]

t21 schreef op woensdag 26 april 2023 @ 15:17:
Onder de settings pagina zie ik onder de kop Panasonic:

Hardware information

Model: unknown
Type: unknown
Heat capacity: unknown kW
Power connection: unknown Phase

Waar zouden deze waardes vandaan moeten komen? Heeft het toegevoegde waarde wanneer deze waardes bekend zijn?

In heishamon. Top 92. Als dat een nummer staat anders dan 255, dan word hij herkend. Anders niet.

[t21]

edterbak schreef op woensdag 26 april 2023 @ 19:06:
[...]

In heishamon. Top 92. Als dat een nummer staat anders dan 255, dan word hij herkend. Anders niet.

In Heishamon staat onder Top92 de waarde '255' met beschrijving 'unknown'

[edterbak]

t21 schreef op woensdag 26 april 2023 @ 20:58:
[...]


In Heishamon staat onder Top92 de waarde '255' met beschrijving 'unknown'

Dan kan ik er niks aan doen.
De heishamon herkent sommige versies als nr 1 tm 32 ofzo. Dat lijstje heb ik in node red geprogrammeerd.
Als de herkenning er niet is, kan ik er in node red ook niks mee

Maar. Dont worry. Het is alleen ter lering en vermaak. Niks functioneels.

[t21]

edterbak schreef op woensdag 26 april 2023 @ 21:06:
[...]

Dan kan ik er niks aan doen.
De heishamon herkent sommige versies als nr 1 tm 32 ofzo. Dat lijstje heb ik in node red geprogrammeerd.
Als de herkenning er niet is, kan ik er in node red ook niks mee

Maar. Dont worry. Het is alleen ter lering en vermaak. Niks functioneels.

Oké dank voor je antwoord. Had dat vermoeden al maar wou het graag even zeker weten.

[MikeyMan]

@t21 je zou even kunnen kijken of er een update van Heishamon zelf is, waar je type wel in wordt herkend.

https://github.com/IgorYb...blob/main/HeatPumpType.md

[ Voor 24% gewijzigd door MikeyMan op 26-04-2023 21:33 ]

[t21]

MikeyMan schreef op woensdag 26 april 2023 @ 21:32:
@t21 je zou even kunnen kijken of er een update van Heishamon zelf is, waar je type wel in wordt herkend.

https://github.com/IgorYb...blob/main/HeatPumpType.md

Ik draai v.3.1 en als ik kijk in de Heishamon binaries is dat de laatste stabiele versie. Zolang het geen functioneel nut heeft vind ik dit ook niet belangrijk. Mocht het mij toch ooit storen dan hard-code ik het er wel in.

[edterbak]

t21 schreef op woensdag 26 april 2023 @ 22:00:
[...]


Ik draai v.3.1 en als ik kijk in de Heishamon binaries is dat de laatste stabiele versie. Zolang het geen functioneel nut heeft vind ik dit ook niet belangrijk. Mocht het mij toch ooit storen dan hard-code ik het er wel in.

Ik zal bij die pagina een note plaatsen dat wat extra informatie geeft

[t21]

Ik heb trouwens een WH-MDC09J3E5, staat dus wel in door @MikeyMan geposte lijstje. @edterbak Top!

[MikeyMan]

t21 schreef op woensdag 26 april 2023 @ 22:07:
Ik heb trouwens een WH-MDC09J3E5, staat dus wel in door @MikeyMan geposte lijstje. @edterbak Top!

Dan is de vraag waarom deze niet door Heishamon herkend wordt. Loop je wellicht toch een bèta achter?

[blb4]

MikeyMan schreef op woensdag 26 april 2023 @ 22:13:
[...]


Dan is de vraag waarom deze niet door Heishamon herkend wordt. Loop je wellicht toch een bèta achter?

mijn WH-MDC07J3E5 werd ook niet herkend, er zijn net andere versies in omloop. Je moet ff in 't Heishamon topic kijken of op de Heishamon github pagina of er al nieuwe versies van de WH-MDC09J3E5 zijn toegevoegd in latere Heishamon SW versies. Als dat niet zo is kan die van jou toegevoegd worden.

[ Voor 16% gewijzigd door blb4 op 26-04-2023 22:40 ]

[MikeyMan]

Vannacht voor het eerst in vier dagen weer netjes conform Scheduler verlopen. Schiet mij maar lek

[Balans]

@edterbak de staaf diagrammen verschijnen ook niet na een paar dagen

[edterbak]

Balans schreef op donderdag 27 april 2023 @ 13:50:
[Afbeelding]

@edterbak de staaf diagrammen verschijnen ook niet na een paar dagen

Je hebt geen p1, maar alleen zonnestroom denk ik?
Dan zit er een foutje daar. Moet ik fixen.

[Balans]

ik bied consumptie en productie data aan via de aanwezig plekken die ik altijd daarvoor gebruik.
Heb ik ergens overheen gelezen moet ik daar andere data aanbieden ?

[edterbak]

Balans schreef op donderdag 27 april 2023 @ 21:30:
ik bied consumptie en productie data aan via de aanwezig plekken die ik altijd daarvoor gebruik.
Heb ik ergens overheen gelezen moet ik daar andere data aanbieden ?

Kun je 1x een debug msg van beiden signalen posten?
Kun je zelf bekijken of de productie en consumptie tegelijk komt en ook een eigen msg_id heeft?

[Balans]

kan je hier wat mee ?
trouwens je hebt vakantie hier komt geen bloed uit

[edterbak]

Balans schreef op donderdag 27 april 2023 @ 22:02:
[Afbeelding]

kan je hier wat mee ?
trouwens je hebt vakantie hier komt geen bloed uit

Is niet helemaal waar ik wil zien.
Ik kan het nu ook niet laten zien. Zaterdag.
Kom ik op terug.

[edterbak]

Balans schreef op donderdag 27 april 2023 @ 22:02:
[Afbeelding]

kan je hier wat mee ?
trouwens je hebt vakantie hier komt geen bloed uit

Kun je bevestigen dat de ingaande node [1 >> CONNECT your P1 power production / export to this node] 1 msg binnen krijgt, waar dus alleen de productie in staat, en niet stiekum OOK de consumptie.

En het zelfde voor de andere node naar [2 >> CONNECT your P1 power consumption / import to this node]

[ Voor 16% gewijzigd door edterbak op 28-04-2023 22:55 ]

[Balans]

zoiets ?

[edterbak]

Balans schreef op zaterdag 29 april 2023 @ 10:01:
[Afbeelding]

zoiets ?

Kun je me laten zien wat hier staat?
Context > Flow

[ Voor 39% gewijzigd door edterbak op 29-04-2023 14:05 ]

[Balans]

die blijft leeg , ook na een refresh

[ Voor 6% gewijzigd door Balans op 29-04-2023 14:50 ]

[edterbak]

@Balans
Dus je ziet daar helemaal niks?
Geen chart
Geen today
Geen total
?

[Balans]

zoals dit plaatje eerder gepost is er buiten dat de grafiek wat anders is zijn er nog steeds geen staaf diagrammen, maar wat ik begrijp komt deze info dus uit de context data flow en die word dus niet gevult

[MikeyMan]

Gekke is dat uit die grafiek wel blijkt dat er consumptie en teruglevering langs komen.

Tis wel wat piekig in vergelijking met mn eigen grafieken.


Misschien ff debug node op de link nodes zetten?

[ Voor 15% gewijzigd door MikeyMan op 29-04-2023 17:38 ]

[Maarten69]

Ik heb ook geen staafdiagrammen sinds laatste versie overigens.

[edterbak]

Okay.
Duidelijk waar ik moet verbeteren

[edterbak]

@MikeyMan @Balans
Kunnen jullie deze importeren?
Op solar tab, node [Function - Production - Consumption (kWh)]

code:

[
    {
        "id": "cd437e0a80c22bc0",
        "type": "function",
        "z": "966985d68ebb4990",
        "name": "Function - Production - Consumption (kWh)",
        "func": "let msg1={};                    // pin 1 - todays_result            Chart 1\nlet msg2={};                    // pin 2 - export_result                Chart 2\nlet msg3={};                    // pin 3 - import_result                Chart 2\nlet msg4={};                    // pin 4 - todays_result                Chart 2\nlet msg5={};                    // power result threshold\nlet msg6={};                    // limits ui_control\n\n\n\n////////// EXPORT\nvar start_today_export = flow.get(\"start_today_export\",\"file\");\nif (start_today_export === undefined) {start_today_export = 0}\n\nvar total_kwh_export = flow.get(\"total_kwh_export\",\"file\");\nif (total_kwh_export === undefined) {total_kwh_export = 0}\n\nvar export_result = total_kwh_export - start_today_export;                      // negative value = export\n\n\n////////// IMPORT\nvar start_today_import = flow.get(\"start_today_import\",\"file\");\nif (start_today_import === undefined) {start_today_import = 0}\n\nvar total_kwh_import = flow.get(\"total_kwh_import\",\"file\");\nif (total_kwh_import === undefined) {total_kwh_import = 0}\n\nvar import_result =  total_kwh_import - start_today_import;                     // positive value = import\n\n\n////////// TODAY\nvar todays_result = import_result + export_result;                              // result\n\nif (todays_result <= 0 || todays_result > 0)\n    {\n        msg1.topic      = \"Result\";\n        msg1.payload    = todays_result;\n        msg1.payload    = Number(msg1.payload).toFixed(2);\n        msg1.payload    = parseFloat(msg1.payload);\n        \n        msg2.payload    = export_result;\n        msg2.payload    = Number(msg2.payload).toFixed(2);\n        msg2.payload    = parseFloat(msg2.payload);\n        msg2.topic      = \"Export\";\n        \n        msg3.payload    = import_result;\n        msg3.payload    = Number(msg3.payload).toFixed(2);\n        msg3.payload    = parseFloat(msg3.payload);\n        msg3.topic      = \"Import\";\n        \n        var F_SOLAR     = global.get('F_SOLAR',\"file\");\n        \n        var array = flow.get('chart_solar_todays_result',\"file\")\n        array = array.payload[0].data[0];\n        \n        if (F_SOLAR.detection_method == 'kWh_result'){\n            msg5.payload    = F_SOLAR.threshold;\n            msg5.payload    = Number(msg5.payload).toFixed(1);\n            msg5.payload    = parseFloat(msg5.payload);\n            msg5.topic      = 'Threshold';\n\n            msg6 = {ui_control:{ymin:Math.floor(Math.min(msg5.payload, Math.floor(Math.min(...array.map(o => o.y)))))-1, ymax:Math.ceil(Math.max(...array.map(o => o.y))) +1}};\n            \n            return [[msg1,msg5,msg6],[msg2,msg3,msg1]];\n        }\n        \n        msg6 = {ui_control:{ymin:Math.floor(Math.floor(Math.min(...array.map(o => o.y))))-1, ymax:Math.ceil(Math.max(...array.map(o => o.y))) +1}};\n        \n        return [[msg1,msg6],[msg2,msg3,msg1]];\n    }\nelse {return null;}",
        "outputs": 2,
        "noerr": 0,
        "initialize": "",
        "finalize": "",
        "libs": [],
        "x": 350,
        "y": 1540,
        "wires": [
            [
                "59641004033390d7",
                "88d0285e2915c5d9"
            ],
            [
                "80ef562075a4181e",
                "1a198a8a916f8d78"
            ]
        ],
        "outputLabels": [
            "todays_result",
            "export_result"
        ]
    }
]

Ik heb hier 1 fout in gevonden, maar ik ben benieuwd of dit het is, of dat het de laatste toevoeging is mbt autmoatische y-as schalen.

Als dit het probleem oplost zou dat mooi zijn.

[MikeyMan]

@edterbak voordat ik iets sloop; als ik hem importeer krijg ik een copy.
Is het handiger om gewoon de inhoud van de function node te copy/pasten?

[edterbak]

Okay, ik krijg replace of niet
Dan kun je inderdaad het importeren en dan de inhoud kopiëren plakken in de connected versie.

[MikeyMan]

edterbak schreef op zondag 30 april 2023 @ 13:00:
Okay, ik krijg replace of niet
Dan kun je inderdaad het importeren en dan de inhoud kopiëren plakken in de connected versie.

Ja meestal krijg ik die ook, maar nu helaas niet. Gaan we doen!

Edit: hij werkt!

Maargoed, dat deed ie hiervoor ook al

[ Voor 9% gewijzigd door MikeyMan op 30-04-2023 20:13 ]

[edterbak]

Ik denk dat ik nog een 'kleinigheidje' heb gevonden bij Solar functie.

De Operating mode schakelde niet. Dit kwam door een filter dat de waarde van de dag er voor in geheugen heeft/had. Ik heb die check weggewerkt.

[edterbak]

MikeyMan schreef op woensdag 26 april 2023 @ 14:48:
[...]


Ja, dat is hem inderdaad!
Zag hem net bij eerste keer inloggen op laptop na update ook open staan.

Fixed in volgende update.

De instellingen en popups zijn vanaf nu op ieder device gelijk.
De opgeslagen dashboard voorkeuren, als je deze aanpast, worden vanaf nu instantaan op alle devices geupdate.


Ik wacht nog even op feedback over de solar bars grafiek @Balans @Maarten69 . Als dat opgelost is, push ik een nieuwe versie.

[Balans]

ok nieuwe versie er net in gezet de context data flow word nu gevult. de error in de debug is er wel nog steeds



maar klopt die extra input link via deze node hier staat consumption en production op de ingang van consumption?

[edterbak]

Balans schreef op maandag 1 mei 2023 @ 19:33:
ok nieuwe versie er net in gezet de context data flow word nu gevult. de error in de debug is er wel nog steeds

[Afbeelding]

maar klopt die extra input link via deze node hier staat consumption en production op de ingang van consumption?

Nu wil ik wel een screenshot van je context flow. Dan zie ik wat er mist

[Sebazzz]

Weet iemand of de Heishamon module compatible is met Panasonic PAW-DHW200F warmtepompboilers? Op de aankooppagina van de Heistamon staat "H-series" maar ik weet niet of ik het typenummer correct interpreteer.

edit: Ik spring wel even naar het hoofdtopic toe, goedenavond

[ Voor 24% gewijzigd door Sebazzz op 01-05-2023 21:29 ]

[edterbak]

Sebazzz schreef op maandag 1 mei 2023 @ 21:26:
Weet iemand of de Heishamon module compatible is met Panasonic PAW-DHW200F warmtepompboilers? Op de aankooppagina van de Heistamon staat "H-series" maar ik weet niet of ik het typenummer correct interpreteer.

edit: Ik spring wel even naar het hoofdtopic toe, goedenavond

Daar weet ik het antwoord niet op.
Deze lijst zie ik het niet in staan.
https://github.com/Egyras...ob/master/HeatPumpType.md

@thehog
Weet jij dit heel misschien?

Oh. Sorry. Je edit zag ik na het posten pas.
Goeden avond

[ Voor 5% gewijzigd door edterbak op 01-05-2023 21:34 ]

[Balans]

dat was ik ook

de enigste waarde die veranderd is is deze total_kwh_import de andere is negatief en is het zelfde gebleven.

[edterbak]

Balans schreef op maandag 1 mei 2023 @ 21:42:
dat was ik ook [Afbeelding]

de enigste waarde die veranderd is is deze total_kwh_import de andere is negatief en is het zelfde gebleven.

Wanneer heb je de laatste aanpassing uitgevoerd, de kopie plak actie.?
Vandaag of gisteren.?

[edterbak]

Ah. Vandaag lees ik.

Ik wil even wachten of het straks na 00:00 het ineens goed gaat.

Ik vermoed van wel
Als dat zo is dan snap ik het en ga ik de logica optimaliseren.

[ Voor 33% gewijzigd door edterbak op 01-05-2023 21:55 ]

[edterbak]

Waarschijnlijk is de bar chart nog steeds niet gevuld deze ochtend.

Ik heb een kip-ei scenario gemaakt bij de laatste release.
De logica leest de maximale en de minimale waarden in de chart, en bepaalt zo de ymin+ymax en stuurt deze mee met de data.
Maar als de chart nog niet bestaat, ziet hij geen min/max en stuurt hij de data niet uit. Dit moet ik vangen.

Heel misschien, om net voorbij dit kip-ei scenario te komen.
Kun je de power detection method voor >5 minuten op 'Todays production' of 'Production' zetten? En daarna weer terug.
Als ik gelijk heb, dan zal de bar-chart binnen die 5 minuten gemaakt worden. (Uit mijn hoofd hoe ik denk dat ik de code geschreven heb. )

ps.
Let wel even op dat bij dit testen, niet per ongeluk de solar functie aftrapt. De threshold hoog genoeg zetten.

[MikeyMan]

Toch apart dat ie het bij mij wel doet dan...?

[edterbak]

MikeyMan schreef op dinsdag 2 mei 2023 @ 10:31:
Toch apart dat ie het bij mij wel doet dan...?

Omdat al een grafiek hebt, en dus het kip-ei scenario er niet is.
Als je de grafiek weg haalt uit flow context, dan zit je er ook in gok ik.

[edterbak]

@MikeyMan
Kun je voor mij een screenshot posten van de flow context zoals balans dat deed.
Ik ben nieuwsgierig wat jij ziet.

[MikeyMan]

Flow context is leeg:



edit: Wacht; die is per tab anders...

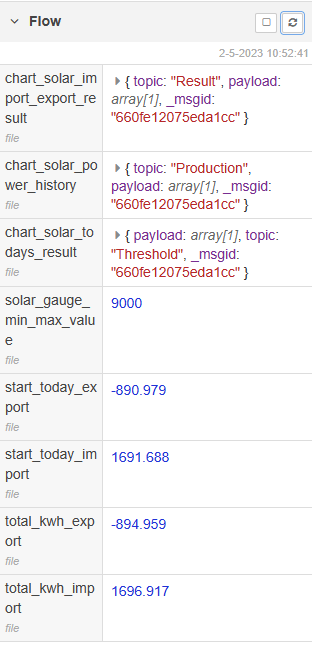

zo dan:



Factor 1000 hoger?

[ Voor 38% gewijzigd door MikeyMan op 02-05-2023 10:53 ]
