Heishamon <> Node Red voor Panasonic warmtepompen

[Aikon]

edterbak schreef op woensdag 30 november 2022 @ 19:52:
https://github.com/edterb...ol/tree/main-22-beta_2-Ed


[2022-11-30] v21.18 beta (experimental). Changes:

• NEW: Introduce a popup when the pump is turned OFF on the controller. This is now detected. In the popup you can choose what the pump should be doing and what the default behaviour should be. You can find this popup under: Settings > Heat Pump > Shutdown response SETUP.
• NEW: MQTT-Blocker; adjusted so it allows the settings entered in the popup mentioned 1 line up.
• FIX: Small attempt of a fix to get rid of the incorrect 'RoomThermostat found or using Compensation curve. Using internal Panasonic WAR function. NodeRed WAR function is now disabled' This might do it.
• CHANGED: RTC on/off function. This will now always trigger, more than once, as long as the rtc_off temp is below the actual temp.
• CHANGED: The RTC function does NOT need to be on for the RTC on/off function to be active. Two separate functions they are now actually.

This version has some changes which are quiet complex and fundamental. Testing is required. But do keep an eye on the performance. (dont want you to get cold) If issues come up, roll back to


Versie nummering.

v21.00 Stable is uitgebracht.
Dan is de volgende versies hierna worden: v21.01, 21.02, 21.03... etc..
Net zo lang tot dat het goed genoeg is om een nieuwe stable van te maken, dan wordt de laatste v21.. stel v21.56, dat wordt dus de nieuwe v22.00 Stable release.

Alles na v21.00 stable, is eigenlijk de beta van 22. Dat maakt het verwarrend

Ben benieuwd, toch weer een wat grotere update teruggaan kan toch altijd door simpelweg een oudere flow installeren?

Ik gooi 'em er morgen op, van beetje kou word je juis scherp

[edterbak]

Aikon schreef op woensdag 30 november 2022 @ 19:59:
[...]

Ben benieuwd, toch weer een wat grotere update teruggaan kan toch altijd door simpelweg een oudere flow installeren?

Ik gooi 'em er morgen op, van beetje kou word je juis scherp

Klopt helemaal. Downgrade of upgrade, dat verschil ziet de flow niet. dus wat je zegt is 100% juist.

[Aikon]

edterbak schreef op woensdag 30 november 2022 @ 19:58:
[...]


@Aikon In de nieuwe versie zit nu een kleine fix, wat misschien je helpt. Dit kan NET dat ene momentje zijn dat er een 0 gezien wordt, oplossen.

FIX: Small attempt of a fix to get rid of the incorrect 'RoomThermostat found or using Compensation curve. Using internal Panasonic WAR function. NodeRed WAR function is now disabled' This might do it.

Top, wat houdt de fix (ongeveer) in?

[edterbak]

Wat ik nu ook heb toegevoegd.

Als RTC on/off functie heeft gewerkt, (pomp staat uit)
Je drukt op de toggle 'RTC on/off functie' > OFF.
Dan zal hij dat nu interpreteren als einde van de functie. Hij hersteld dus de modus die er voor actief was.

Dit zelfde heb ik gedaan voor de SOLAR functie.
Als deze actief is, (DHW run loopt) en je zet de Solar functie UIT, dan draait hij de functie terug.

Ik heb de toelichting ook op github gezet.

- CHANGED: RTC on/off function. When it is active, toggling off the function will result in reverting the taken actions.
- CHANGED: Solar function. When it is active, toggling off the function will result in reverting the taken actions.

[ Voor 35% gewijzigd door edterbak op 30-11-2022 20:11 ]

[edterbak]

Aikon schreef op woensdag 30 november 2022 @ 20:01:
[...]

Top, wat houdt de fix (ongeveer) in?

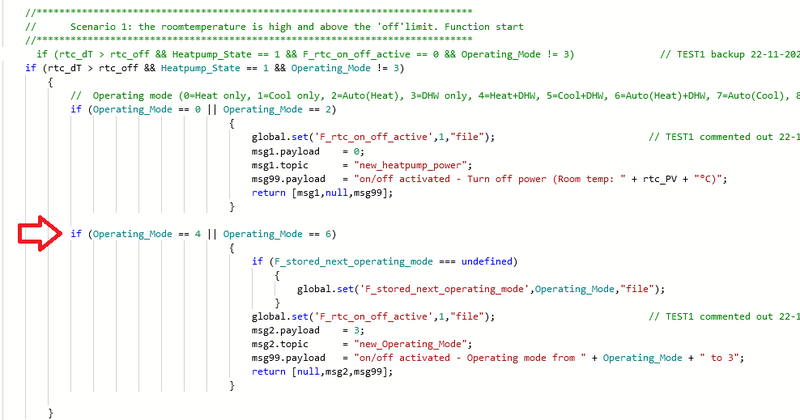

code:

var current_sp          =global.get('Main_Target_Temp');                        // TOP27
    if (current_sp === undefined)   {return null;}

Regel 2 stond er niet. Nu wel.
Als hij geen waarde vond in 'Main_Target_Temp', dan ging de functie wel door met werken en liep hij verder op misschien de kans dat 'undefined' als 0 gezien word.

Dit kan spelen TOT dat de eerste mqtt opdracht binnen komt met een waarde in TOP27.
De waarde Main_Target_Temp wordt namelijk niet naar FILE geschreven maar naar geheugen.

[sjampeter]

ik gooi hem er nu op. backup is sowieso gemaakt.
ben benieuwd

[edterbak]

Als mensen hem proberen, heel graag.

De zaken die ik belangrijk vind om op te letten:
- RTC on/off functie. Werkt die nu beter zo?
- Samenspel RTC_on/off en Solar functie. (slechte tijd om te testen met dit weer ... geen zon...)
- Softstart. @MikeyMan
- OFF button on wall controller. Ik ben benieuwd of het zicht gedraagt als jullie verwachten en dat het ook werkt zoals bedoeld


Als je hem importeerd.
Kijk even naar de variabelen
F_stored_next_operating_mode
F_rtc_on_off_active
SolarFunction_active

Wissen waar nodig.

[edterbak]

@Maarten69
F_rtc_on_off_active
SolarFunction_active

Daarvan riep ik dat ze niet meer gebruikt worden. Maar dat is niet 100% waar.
Ze worden nog WEL geSET. Maar niet gebruikt voor de aftrap van de functies.
Ze worden nu alleen nog gebruikt om te beoordelen of F_stored_next_operating_mode terug gezet kan worden of niet. Dit bij het afschakelen van de functies.
Ze kunnen in ieder geval niet meer in de weg zitten voor het starten van de functies.

Hoop niet dat je je nu voelt als een JoJo.

[ Voor 9% gewijzigd door edterbak op 30-11-2022 20:22 ]

[sjampeter]

edterbak schreef op woensdag 30 november 2022 @ 20:18:


Als je hem importeerd.
Kijk even naar de variabelen
F_stored_next_operating_mode
F_rtc_on_off_active
SolarFunction_active

Wissen waar nodig.

goede tip om nog ff te checken.
1e 2 zijn niet zichtbaar
solarfuntion staat op 0

net alles geactiveerd en de pana aangezet via dashboard.
staat op HEAT mode, echter houtkacheltje brand lekker.
veel te warm hier dus pana zou eigenlijk niet aan mogen gaan.

Gelukkig stopt ie ook direct met de melding in log dat het toch wel wat te warm is om te draaien
so far so good
fingers crossed

[sjampeter]

vanacht gaat ie als het goed is een DHW run doen en als de temp genoeg gezakt is, zou ie moeten gaan verwarmen. shall see

[MikeyMan]

@edterbak heb de nieuwe flow erop gezet denk ik...

staat nog steeds op 21.17 beta?

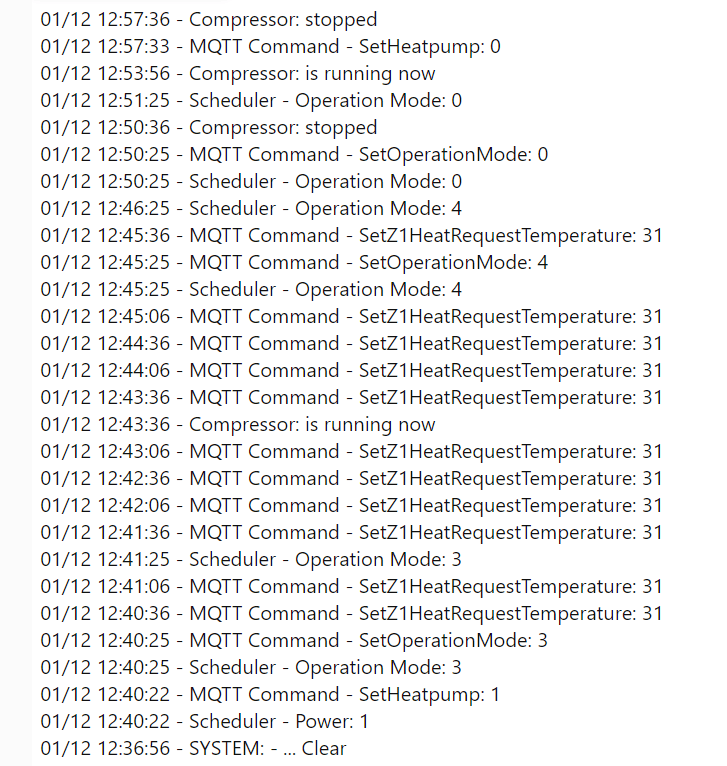

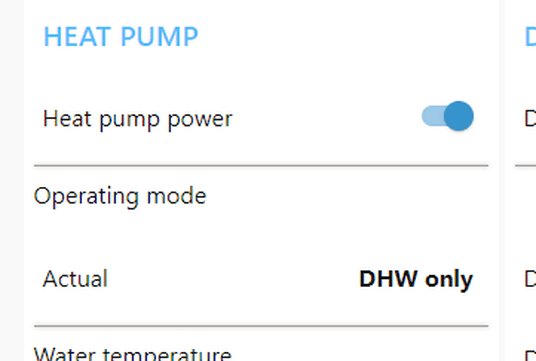

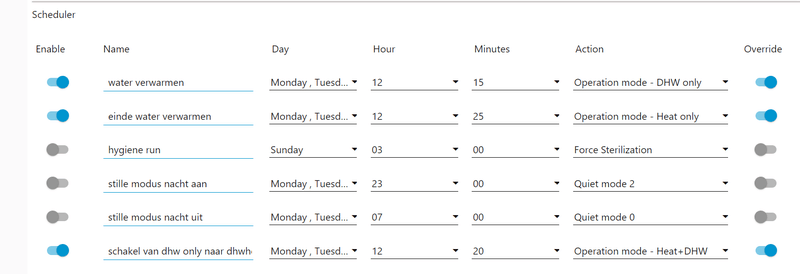

Overigens zie ik dat DHW nog aan staat, terwijl dat conform scheduler om 17:00 uit had moeten staan.

Als je hem importeerd.
Kijk even naar de variabelen
F_stored_next_operating_mode
F_rtc_on_off_active
SolarFunction_active

Moet dat vanaf nu elke keer dat de flow wordt geupdate gewist worden dan?

Eerste feedback, voordat ik het uitgeprobeerd heb:



De blauwe vlakken lijken knoppen te zijn, maar zijn dit niet begrijp ik?
Links boven staat Hidden Tab1.

[ Voor 111% gewijzigd door MikeyMan op 30-11-2022 20:50 ]

[edterbak]

Waar kijk je ?

21.18 beta (experimental)

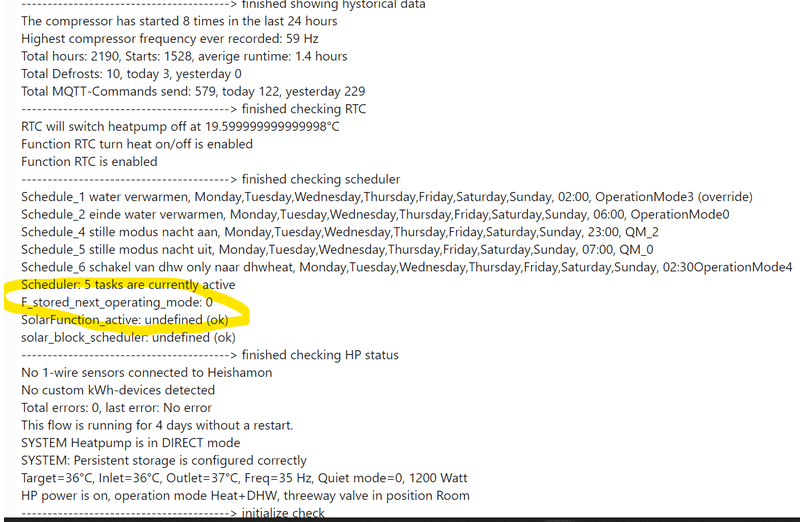

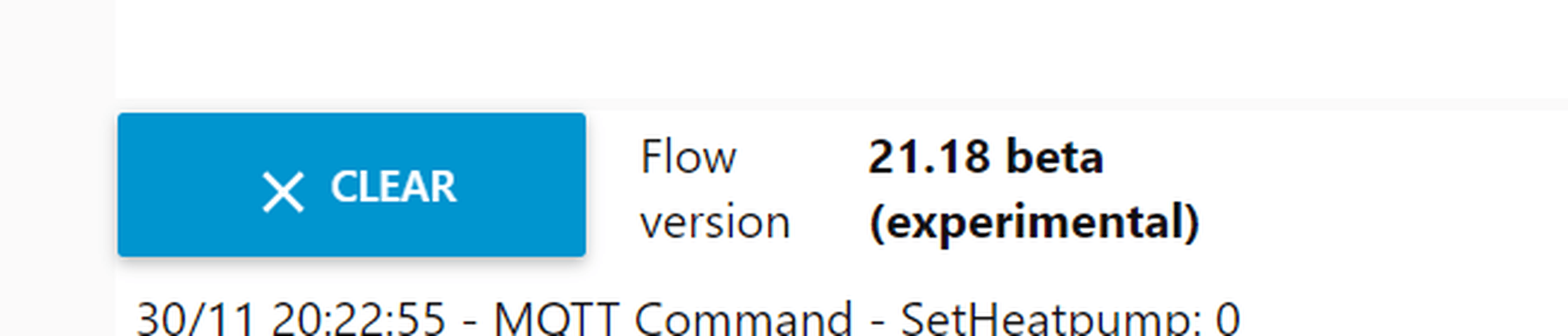

Onder SYSTEM > LOG zie je 21.18 beta (experimental)
Onder SYSTEM > About zie je het zelfde als het goed is.


Dit is de link.
https://github.com/edterb...ol/tree/main-22-beta_2-Ed

[MikeyMan]

edterbak schreef op woensdag 30 november 2022 @ 20:50:
Waar kijk je ?

21.18 beta (experimental)

Onder SYSTEM > LOG zie je 21.18 beta (experimental)
Onder SYSTEM > About zie je het zelfde als het goed is.


Dit is de link.
https://github.com/edterb...ol/tree/main-22-beta_2-Ed

Die link heb ik gebruikt, maar bij beiden staat 21.17.

Link naar json stond nog open, was deze:
https://raw.githubusercon...n-22-beta_2-Ed/flows.json

Ga het nog maar eens proberen dan.

[ Voor 13% gewijzigd door MikeyMan op 30-11-2022 20:51 ]

[edterbak]

MikeyMan schreef op woensdag 30 november 2022 @ 20:44:
@edterbak heb de nieuwe flow erop gezet denk ik...

staat nog steeds op 21.17 beta?

Overigens zie ik dat DHW nog aan staat, terwijl dat conform scheduler om 17:00 uit had moeten staan.


[...]


Moet dat vanaf nu elke keer dat de flow wordt geupdate gewist worden dan?

Eerste feedback, voordat ik het uitgeprobeerd heb:

[Afbeelding]

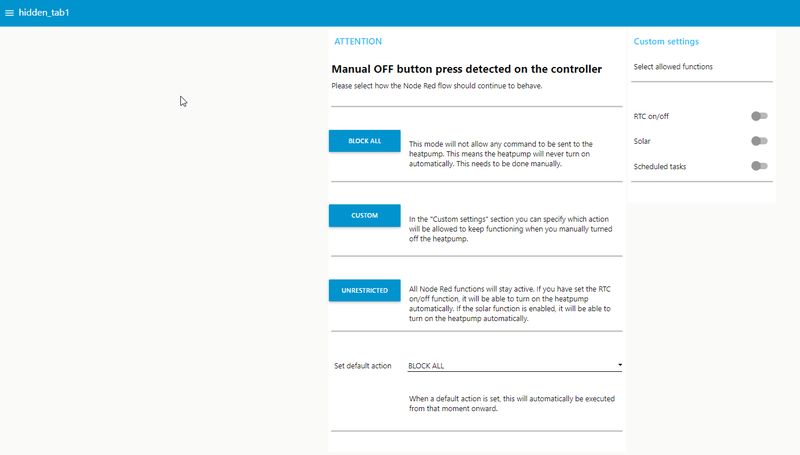

De blauwe vlakken lijken knoppen te zijn, maar zijn dit niet begrijp ik?
Links boven staat Hidden Tab1.

Nee. hopelijk niet zeg. ghehehe.. moeten we toch ooit uit komen.

[edterbak]

MikeyMan schreef op woensdag 30 november 2022 @ 20:51:
[...]


Die link heb ik gebruikt, maar bij beiden staat 21.17.

Ga het nog maar eens proberen dan.

Nee hoeft niet
je hebt de juiste dan

Ik zie dat hij 1x per uur die text update. En niet bij BOOT. dus dat je het niet ziet snap ik.
over 60 minuten moet het wel zichtbaar zijn.

Ik heb dit inmiddels aangepast.

@sjampeter @MikeyMan
Post geedit

[ Voor 29% gewijzigd door edterbak op 30-11-2022 20:53 ]

[sjampeter]

euh. bij mij ook 20.17 BETA

[ Voor 4% gewijzigd door sjampeter op 30-11-2022 20:52 ]

[MikeyMan]

edterbak schreef op woensdag 30 november 2022 @ 20:52:
[...]

Nee hoeft niet
je hebt de juiste dan

Maar je zegt dat ik 21.18 moet zien staan

ah check. (Y)

[ Voor 3% gewijzigd door MikeyMan op 30-11-2022 20:54 ]

[sjampeter]

over 20 minuten weten we het

[edterbak]

[edterbak]

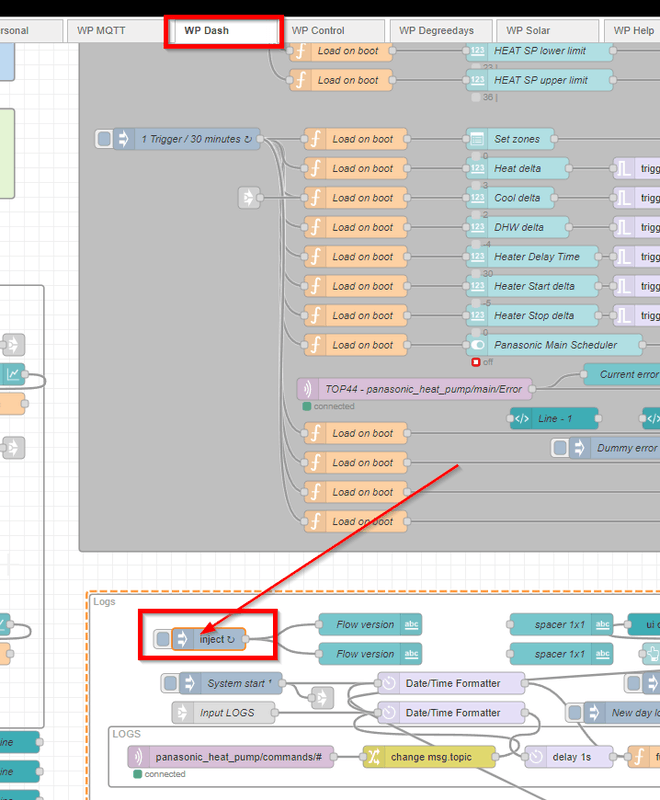

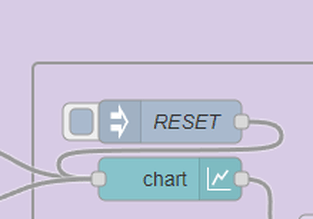

Je kunt ook even hier op drukken

[sjampeter]

nu wacht ik af ook. gewoon omdat het kan....

[MikeyMan]

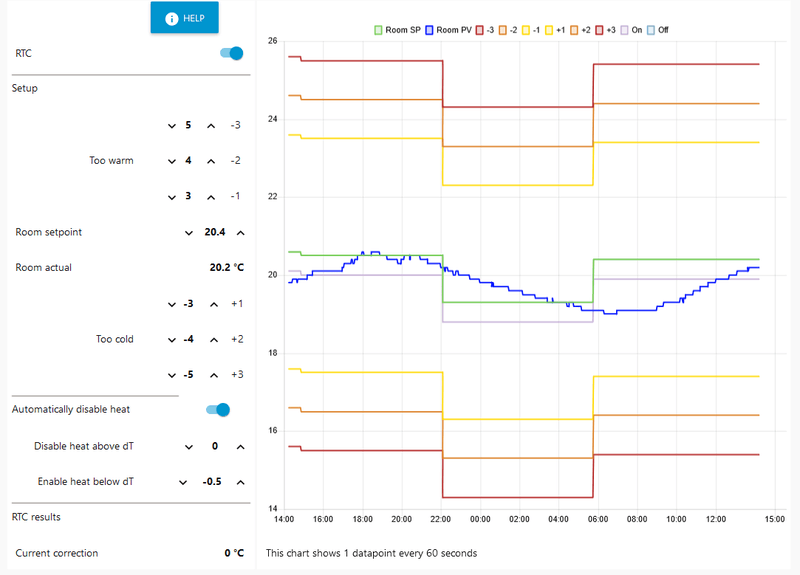

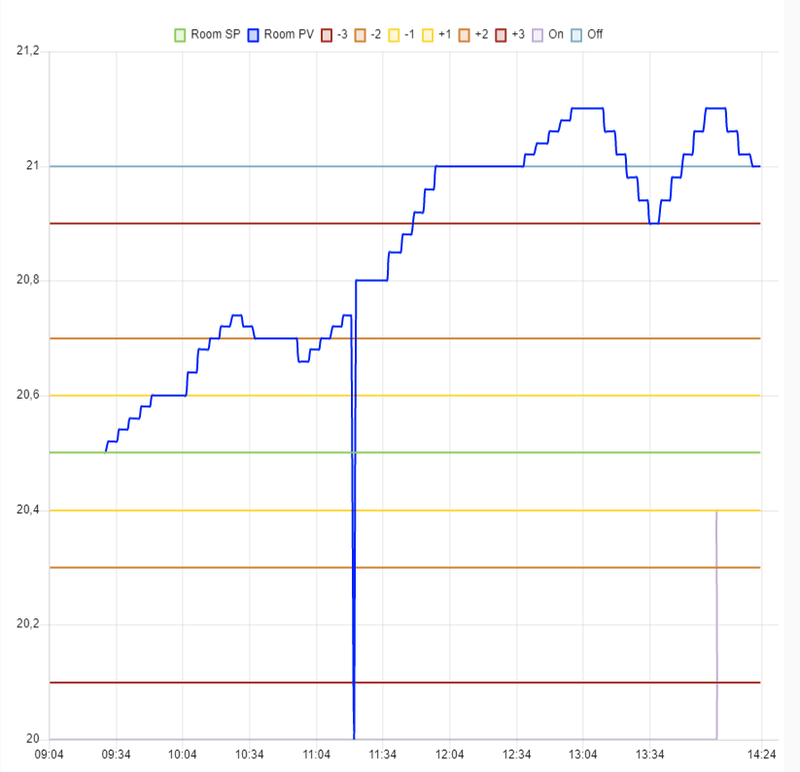

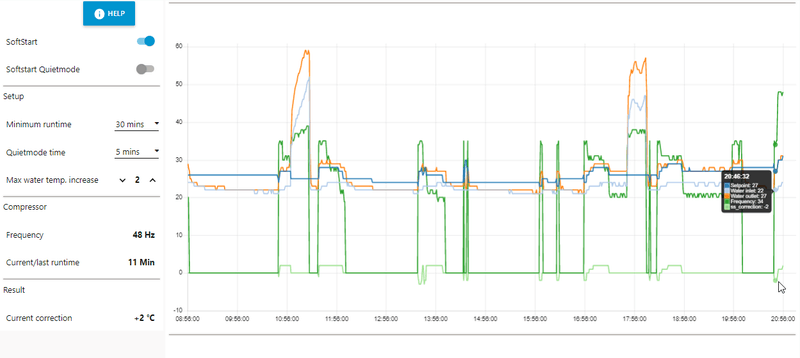

Links staat +2, grafiek lijkt -2 te tonen voor softstart correction?



Nevermind, grafiek loopt ietsje achter

[ Voor 5% gewijzigd door MikeyMan op 30-11-2022 20:57 ]

[edterbak]

MikeyMan schreef op woensdag 30 november 2022 @ 20:56:
Links staat +2, grafiek lijkt -2 te tonen voor softstart correction?

[Afbeelding]

Nevermind, grafiek loopt ietsje achter

+2 klopt volgens het plaatje ook. zo als ik het tenminste zie.
het onderste groene lijntje is naar +2 verschoven.

[edterbak]

Check

[edterbak]

MikeyMan schreef op woensdag 30 november 2022 @ 20:44:
@edterbak heb de nieuwe flow erop gezet denk ik...

staat nog steeds op 21.17 beta?

Overigens zie ik dat DHW nog aan staat, terwijl dat conform scheduler om 17:00 uit had moeten staan.

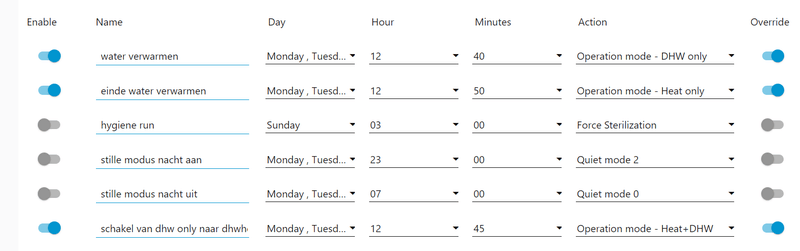

De scheduler is HEEEEEEEL simpel.
Er staat een tijd, stel 17:00.
Er staat een actie. stel HEAT only aan

Wat de scheduler dan doet is om 17:00 het signaal sturen : HEAT only.

De scheduler is zich niet om 17:01 bewust dat hij HEAT only modus had moeten zijn.
Hij zal ook niet met terugwerkende kracht dus iets doen. Dat moet je zelf doen. Sorry.

[...]


De blauwe vlakken lijken knoppen te zijn, maar zijn dit niet begrijp ik?
Links boven staat Hidden Tab1.

Die blauwe vlakken zijn knoppen die je kunt indrukken. Ze doen wel wat. Maar je krijgt geen feedback wat je wel verwacht (haal ik allemaal uit je feedback )
Ik zal zorgen dat je de keuze in beeld krijgt. Maar vertrouw er op dat je keuze vastgelegd wordt.
Je keuze wordt niet direct uitgevoerd. ALLEEN als je dus op de OFF knop drukt op de controller, dan gaat hij de gekozen instelling toepassen.
Bij normaal bedrijf kun je op de knop drukken zoveel als je wilt. Naar gelang je je agressie wel of niet kwijt bent
Doen dan namelijk niks blocken

[MikeyMan]

edterbak schreef op woensdag 30 november 2022 @ 21:05:
[...]

De scheduler is HEEEEEEEL simpel.
Er staat een tijd, stel 17:00.
Er staat een actie. stel HEAT only aan

Wat de scheduler dan doet is om 17:00 het signaal sturen : HEAT only.

De scheduler is zich niet om 17:01 bewust dat hij HEAT only modus had moeten zijn.
Hij zal ook niet met terugwerkende kracht dus iets doen. Dat moet je zelf doen. Sorry.

Ja helder, waarschijnlijk niet uitgevoerd door dat issue met de F_stored_next_operating_mode.

[...]


Die blauwe vlakken zijn knoppen die je kunt indrukken. Ze doen wel wat. Maar je krijgt geen feedback wat je wel verwacht (haal ik allemaal uit je feedback )
Ik zal zorgen dat je de keuze in beeld krijgt. Maar vertrouw er op dat je keuze vastgelegd wordt.
Je keuze wordt niet direct uitgevoerd. ALLEEN als je dus op de OFF knop drukt op de controller, dan gaat hij de gekozen instelling toepassen.
Bij normaal bedrijf kun je op de knop drukken zoveel als je wilt. Naar gelang je je agressie wel of niet kwijt bent
Doen dan namelijk niks blocken

Yup, dat.

[sjampeter]

haha exact een uurtje. top hoor

[MikeyMan]

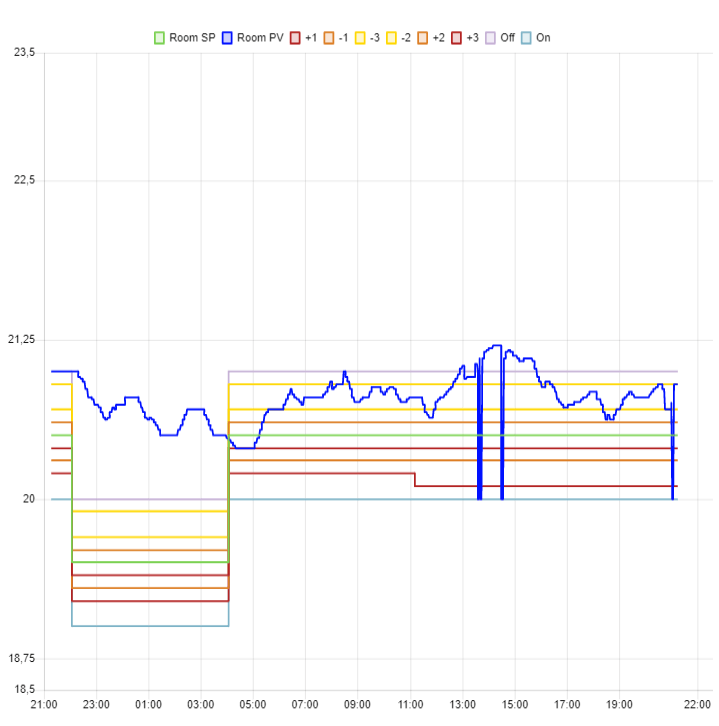

Is het een idee om de room actual ook ergens op te slaan voor bij een update...

Heb vandaag een keer of wat een deploy gedaan:



Gedurende die deploys gaat de room actual naar 20 graden totdat er een nieuwe MQTT waarde wordt verstuurd. Maar in de tussentijd pusht RTC hem wel naar +3 graden.

[ Voor 3% gewijzigd door MikeyMan op 30-11-2022 21:18 ]

[edterbak]

MikeyMan schreef op woensdag 30 november 2022 @ 21:17:
Is het een idee om de room actual ook ergens op te slaan voor bij een update...

Heb vandaag een keer of wat een deploy gedaan:

[Afbeelding]

Gedurende die deploys gaat de room actual naar 20 graden totdat er een nieuwe MQTT waarde wordt verstuurd. Maar in de tussentijd pusht RTC hem wel naar +3 graden.

Ja, ga ik meenemen. Is denk ik niet zoveel moeite.

[Maarten69]

edterbak schreef op woensdag 30 november 2022 @ 20:21:
@Maarten69
F_rtc_on_off_active
SolarFunction_active

Daarvan riep ik dat ze niet meer gebruikt worden. Maar dat is niet 100% waar.
Ze worden nog WEL geSET. Maar niet gebruikt voor de aftrap van de functies.
Ze worden nu alleen nog gebruikt om te beoordelen of F_stored_next_operating_mode terug gezet kan worden of niet. Dit bij het afschakelen van de functies.
Ze kunnen in ieder geval niet meer in de weg zitten voor het starten van de functies.

Hoop niet dat je je nu voelt als een JoJo.

F_rtc_on_off_active heb ik nadat je zei niet meer nodig was verwijderd uit System check... JoJo ToDo dus.

[edterbak]

Maarten69 schreef op woensdag 30 november 2022 @ 21:41:
[...]

F_rtc_on_off_active heb ik nadat je zei niet meer nodig was verwijderd uit System check... JoJo ToDo dus.

Sorry.
Wacht maar even hoor. Experimental. Voor dat het weer verandert

[sjampeter]

deze nacht redelijk gelopen.

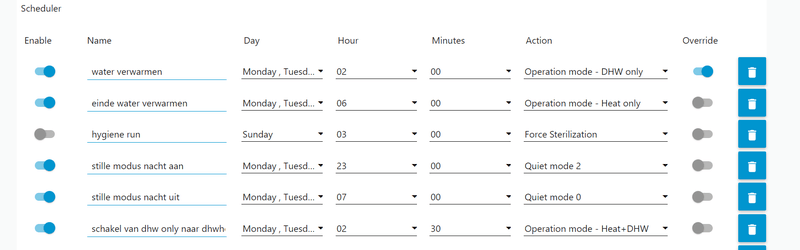

schedule stond ingesteld op
02:00 DHW
02:30 DHM+ HEAT
06:00 HEAT

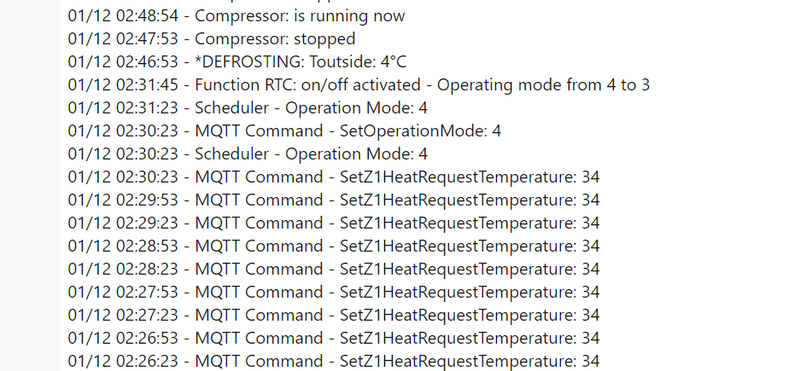

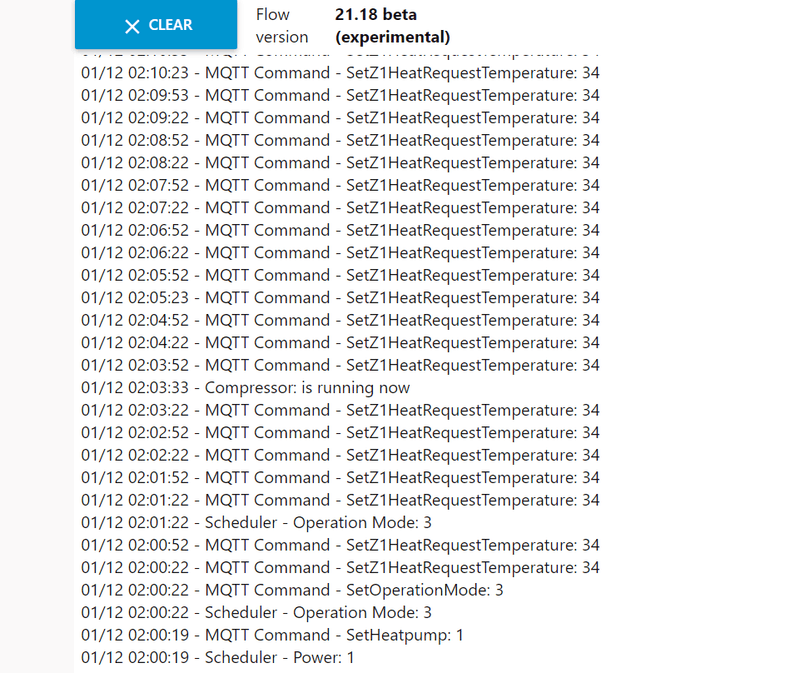

tussen 02 en 02:30 wederom een boel heat requests.
wp stond uit voor de start.
na 02:30 verdijnen deze omdat mode naar DHW + HEAT gaat
de reden voor keuze enkel DHW om 02:00 is dat ik echt niet wil dat ie de woning gaat verwarmen. DHW is een must op die tijd.



Schedule van 06:00 lijkt niet uitgevoerd te zijn. pana staat nog steeds in DHW + HEAT.

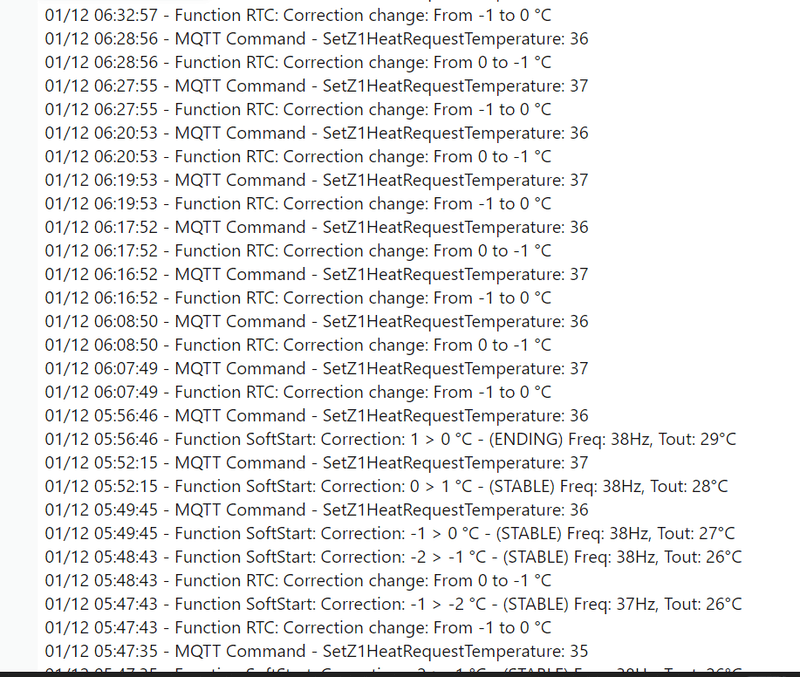

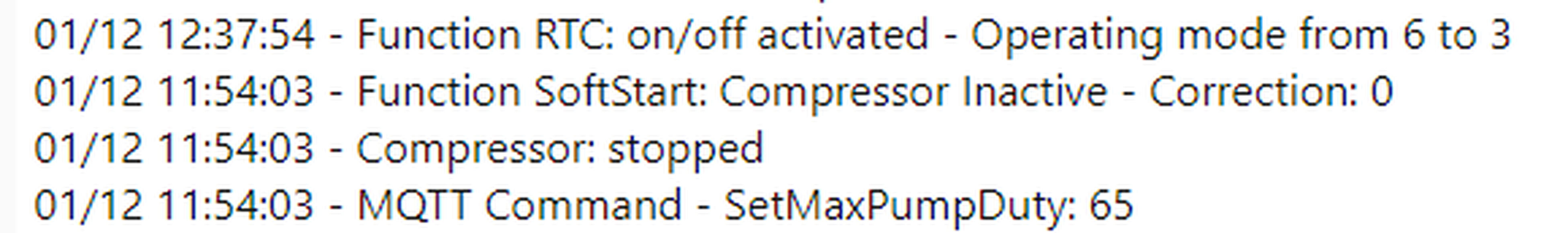

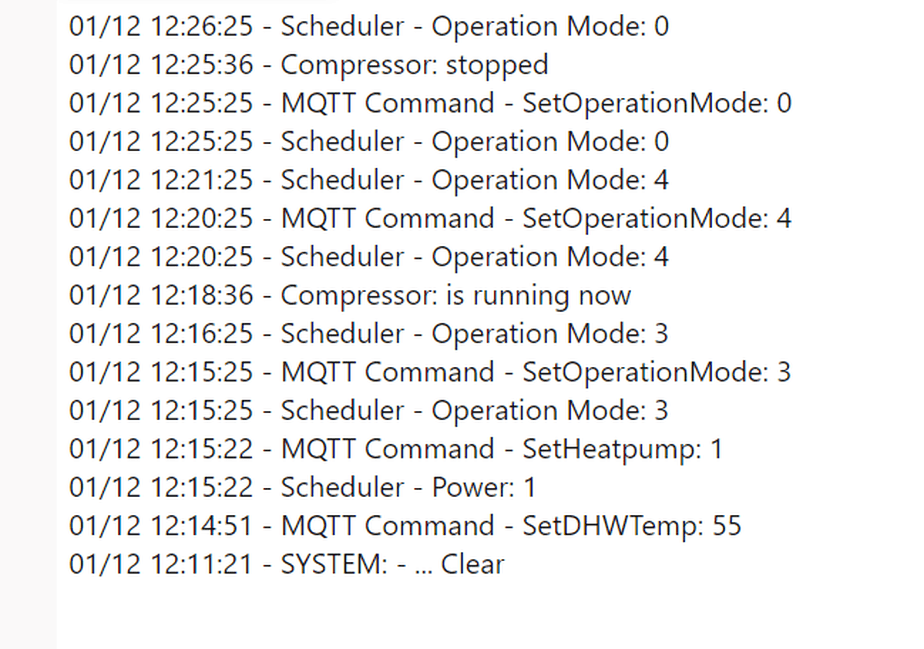

zie log van rond 06:00

pendelt wel een beetje maar dat zijn instellingen, deze staat wel wat krap maar laat ik voorlopig ff zo.

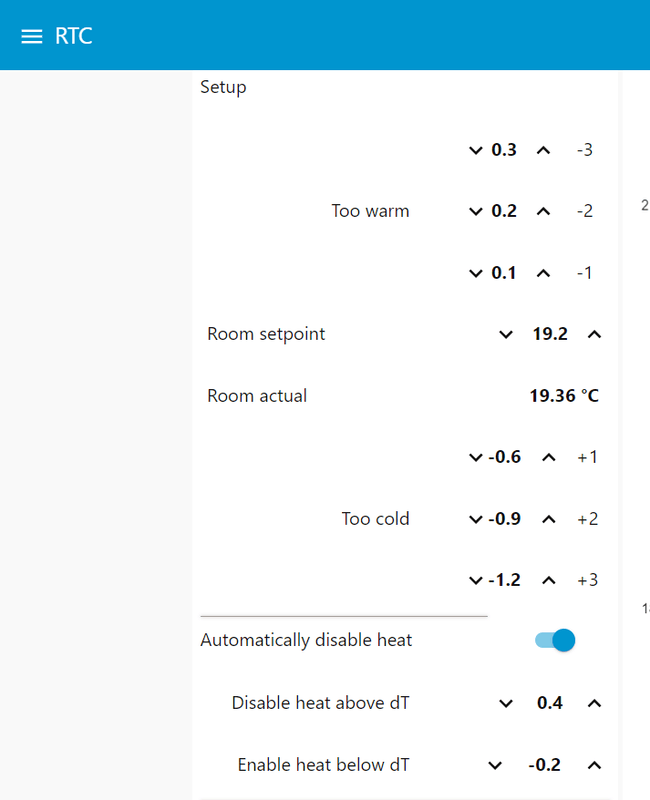

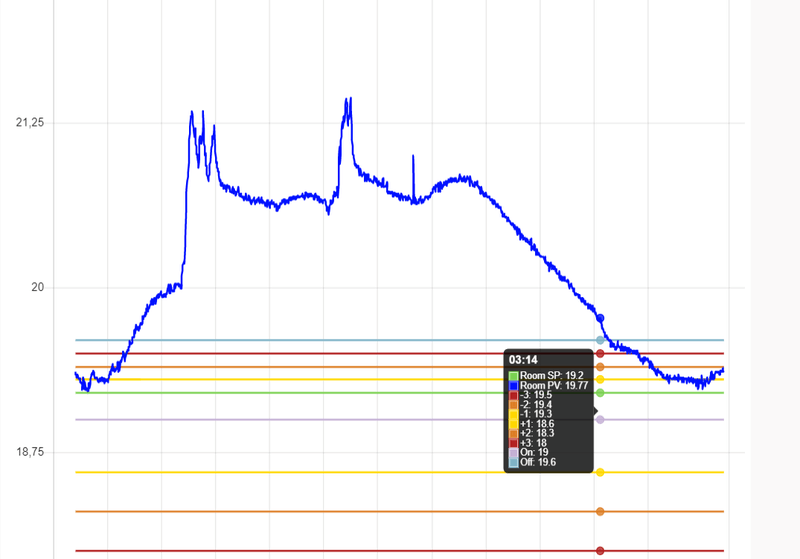

RTC lijkt prima te werken tot nu toe. gisteravond nooit gaan verwarmen ivm te hoge kamertemp. vanmorgen lekker afgekoeld en is beginnen draaien, en geeft aan dat ie in principe uit zou moeten schakelen als de hoogste temp wederom bereikt is.

we are getting close

[sjampeter]

nog ff screenshot van schedule

[sjampeter]

of loopt de F-Stored-next-operation-mode weer te klote

[edterbak]

Had je alleen de scheduler aan of ook nog andere functies?

[MikeyMan]

Waarom staan er zoveel cijfers achter de komma bij RTC pump off?

Het is de bedoeling dat het in huis onder de 19.59 graden blijft?

Kun je de RTC settings eens posten?

[sjampeter]

die is trouwens niet aangegaan op basis van RTC on . das de grijze lijn die er nog onder zit....

ik had WAR en RTC aanstaan

[sjampeter]

@MikeyMan

[edterbak]

Kun je voor de volgende nacht rtc functie uit laten ?
Sans het dan wel goed gaat is die functie nog niet 100 goed bezig. Lijkt wel de boosdoener voor mijn gevoel

[MikeyMan]

Vaag... Bij mij staat er netjes 21 graden bij turn heat off in de settings.

Bij jou zou ik 19,6 verwachten. Maar daar verschijnen ineens een hoop decimalen

@edterbak silent mode zit er ook nog tussen. Misschien de tests verder isoleren.

[ Voor 21% gewijzigd door MikeyMan op 01-12-2022 07:58 ]

[Aikon]

@sjampeter controleer dit eens op de thermosstaat, hoe staat dit bij jou?

Intellingen installateur->Systeem instellingen->Zone&Sensor: Watertemperatuur
-Intellingen installateur->Systeem instellingen->Ruimtethermostaat: Intern
-Intellingen installateur->Bedrijfsinstellingen->Verw.->Watertemperatuurverwarmen: Direct
-Intellingen installateur->Bedrijfsinstellingen->Buitentemp voor verw. UIT: 20 (*)

[MikeyMan]

Overigens; liep een beetje achter natuurlijk, pas sinds gisteren de system checks etc.

Maar, kudos hoor @Maarten69. Ziet er goed uit!

[sjampeter]

Aikon schreef op donderdag 1 december 2022 @ 08:40:
@sjampeter controleer dit eens op de thermosstaat, hoe staat dit bij jou?

Intellingen installateur->Systeem instellingen->Zone&Sensor: Watertemperatuur
-Intellingen installateur->Systeem instellingen->Ruimtethermostaat: Intern
-Intellingen installateur->Bedrijfsinstellingen->Verw.->Watertemperatuurverwarmen: Direct
-Intellingen installateur->Bedrijfsinstellingen->Buitentemp voor verw. UIT: 20 (*)

Intellingen installateur->Systeem instellingen->Zone&Sensor: Watertemperatuur
na watertemperatuur komt er niks in beeld
-Intellingen installateur->Systeem instellingen->Ruimtethermostaat: Intern
correct .staat op intern
-Intellingen installateur->Bedrijfsinstellingen->Verw.->Watertemperatuurverwarmen: Direct
staat inderdaad op direct
-Intellingen installateur->Bedrijfsinstellingen->Buitentemp voor verw. UIT: 20 (*)
staat op 22

[sjampeter]

[quote]MikeyMan schreef op donderdag 1 december 2022 @ 07:55:
Vaag... Bij mij staat er netjes 21 graden bij turn heat off in de settings.

Bij jou zou ik 19,6 verwachten. Maar daar verschijnen ineens een hoop decimalen

zou dit niet liggen aan de input?
komt van een sensor welke door Domoticz uitgelezen wordt. op 2 decimalen
maar goed. hier ligt volgens mij niet het probleem.

[Aikon]

Ok, dat is goed dus. En wat doet je main_target_temp als Z1 blijft hangen?

Dit probleem is al eerder voorbij gekomen, althans het symptoom, of het dezelfde oorzaak heeft is natuurlijk nog even de vraag. Rond deze tijd speelde dat: MikeyMan in "Heishamon <> Node Red voor Panasonic warmtepompen"

[MikeyMan]

@sjampeter kun je eens in heishamon zelf kijken wat er op Top27 voor waarde staat? Is dat 0 toevallig?

Overigens werkt de reset node op de graphs ook prima.



Volgorde staat goed!

_{come to think of it... Andersom is misschien logischer? +3 bovenaan}

Suggestie; zou deze samen met de inkomende en uitgaande link nodes op een 'settings' tab zetten ofzo.
Alle resets op een rij. Dan hoeft een user niet te gaan zoeken tussen de verschillende graph nodes.

[ Voor 84% gewijzigd door MikeyMan op 01-12-2022 09:48 ]

[sjampeter]

TOP 27 staat in Heishamon momenteel op 35 C

[sjampeter]

MikeyMan schreef op donderdag 1 december 2022 @ 09:41:

Overigens werkt de reset node op de graphs ook prima.

Suggestie; zou deze samen met de inkomende en uitgaande link nodes op een 'settings' tab zetten ofzo.
Alle resets op een rij. Dan hoeft een user niet te gaan zoeken tussen de verschillende graph nodes.

deze snap ik niet. reset node ???

[MikeyMan]

sjampeter schreef op donderdag 1 december 2022 @ 09:56:
[...]


deze snap ik niet. reset node ???

[MikeyMan]

sjampeter schreef op donderdag 1 december 2022 @ 09:55:
TOP 27 staat in Heishamon momenteel op 35 C

Dat is wel gek. Krijg je nu nog steeds die meervoudige Set in de log?

[sjampeter]

die meervoudige set zoals ik denk dat je bedoelt is enkel tussen 02:00 en 02:30.
dan komt Heat erbij en verdwijnt ie.
zoals hieronder te zien

[MikeyMan]

Eigenlijk zou je op dat moment naar die top27 moeten kijken. Maar das een beetje middenin de nacht natuurlijk

Hij wil blijkbaar een setpoint wegschrijven terwijl er alleen DHW aan staat. Kan me voorstellen dat de Panasonic dat niet accepteert.


Overigens zou ik het niet onplezierig vinden om de operation mode in de logs uit te schrijven of herkenbaarder te maken dan het nummer

[ Voor 59% gewijzigd door MikeyMan op 01-12-2022 11:32 ]

[sjampeter]

kan even trachten te testen. vat is wel warm natuurlijk.
eens kijken

[sjampeter]

MikeyMan schreef op donderdag 1 december 2022 @ 11:08:

Hij wil blijkbaar een setpoint wegschrijven terwijl er alleen Heat aan staat. Kan me voorstellen dat de Panasonic dat niet accepteert.

denk dat je DWG bedoelt

[MikeyMan]

sjampeter schreef op donderdag 1 december 2022 @ 11:28:
[...]


denk dat je DWG bedoelt

DHW, maar idd

[sjampeter]

whats in the name haha

[sjampeter]

hmm. bij RTC uitzetten niet vergeten automaticaly dissable heat ook uit te zetten.
pff. nog eens proberen

[sjampeter]

TEST 1 :

ALLES uit behalve WAR.
lijkt mij te kloppen met het schedule

[sjampeter]

TEST 2

nu met RTC bijgeschakeld (zonder "automaticly dissable heat)'
schedule zelfde (enkel tijden wat veranderd uiteraard)

[ Voor 35% gewijzigd door sjampeter op 01-12-2022 13:00 ]

[sjampeter]

zit hem dus toch in functie RTC zoals @EDTERBAK al dacht

[Maarten69]

code:

var Operating_Mode      =global.get('Operating_Mode_State',"file")

if (Operating_Mode === undefined || Operating_Mode==1 || Operating_Mode==3 || Operating_Mode==5 || Operating_Mode==7 || Operating_Mode==8)
    {
        return null;
    }

RTC functie zou meteen moeten 'exiten' omdat OM = 3

Of variable Operation_Mode is om dat moment niet goed gezet door de scheduler...
(Let op ik bedoel de var, de mode is zeker wel goed gezet dat zien we)
Kun je debuggen? Door bijvoorbeeld op regel 2 deze tekst te zetten:
[code]node.warn('OM=', Operation_Mode);[/code]
Eigenlijk niet nodig. Je kunt nu de "Gather HP data" aanzetten en die logt bij elke freq verandering:

code:

Target=27°C, Inlet=27°C, Outlet=28°C, Freq=20 Hz, Quiet mode=3, 400 W, OM=Heat only

[ Voor 21% gewijzigd door Maarten69 op 01-12-2022 13:43 ]

[Maarten69]

Ik ga nu even updaten naar laatste beta, was ik nog niet aan toe gekomen.
EDIT: We zijn weer helemaal bij op 21.18 beta (experimental)

[ Voor 32% gewijzigd door Maarten69 op 01-12-2022 13:42 ]

[MikeyMan]

RTC heeft hier nu de Warmtepomp uit gezet:



Maar:



Dat klopt toch niet?

[Maarten69]

Dat is niet uitzetten, maar naar andere Operation Mode omschakelen toch?

[MikeyMan]

Maarten69 schreef op donderdag 1 december 2022 @ 13:48:
Dat is niet uitzetten, maar naar andere Operation Mode omschakelen toch?

Ah ja check... Dus als RTC de pomp uit zet, gaat ie in DHW only modus als DHW nog aan stond?

[Maarten69]

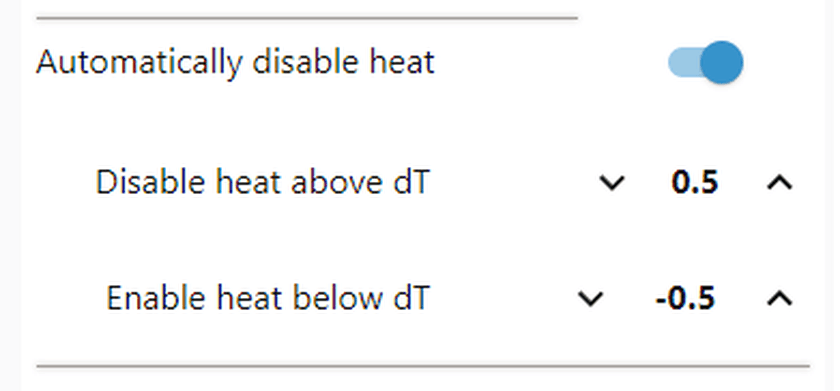

yep, dat is wel de bedoeling volgens de functie:

[MikeyMan]

Maarten69 schreef op donderdag 1 december 2022 @ 13:52:
yep, dat is wel de bedoeling volgens de functie:
[Afbeelding]

Check, klopt ook met de beschrijving:



Hij zet dan inderdaad de waterpomp stil ook, dat bracht me even in verwarring.

[Maarten69]

Ik neem aan dat hij dan inderdaad alleen nog standby staat voor DHW.
Nu even opletten dat als beneden Room_Setpoint komt de mode HEAT erbij komt

[ Voor 37% gewijzigd door Maarten69 op 01-12-2022 13:55 ]

[Maarten69]

Zijn er nog wensen voor de schakelaar "Gather HP data" logging uit te breiden met iets?
Voorbeeld kamertemp / buitentemp?
Nu dus zo:

code:

Target=28°C, Inlet=26°C, Outlet=28°C, Freq=19 Hz, Quiet mode=0, 400 W, OM=Heat only

Deze data is overigens MemoryOnly en wordt nergens opgeslagen.

[MikeyMan]

Maarten69 schreef op donderdag 1 december 2022 @ 13:54:
Ik neem aan dat hij dan inderdaad alleen nog standby staat voor DHW.
Nu even opletten dat als beneden Room_Setpoint komt de mode HEAT erbij komt

Yup, die heb ik nu op -0.1 gezet ipv -0.5, anders heb je denk ik nogal snel een dip te pakken.

[MikeyMan]

Maarten69 schreef op donderdag 1 december 2022 @ 13:59:
Zijn er nog wensen voor de schakelaar "Gather HP data" logging uit te breiden met iets?
Voorbeeld kamertemp / buitentemp?
Nu dus zo:

code:

Target=28°C, Inlet=26°C, Outlet=28°C, Freq=19 Hz, Quiet mode=0, 400 W, OM=Heat only

Deze data is overigens MemoryOnly en wordt nergens opgeslagen.

Errors wellicht? Weet alleen niet hoe lang die blijven opgeslagen.
Denk zo lang als ze actief zijn.
Die 400 watt komt van de S0 meters? Of elders vandaan?

[ Voor 5% gewijzigd door MikeyMan op 01-12-2022 14:16 ]

[Maarten69]

MikeyMan schreef op donderdag 1 december 2022 @ 14:15:
[...]


Errors wellicht? Weet alleen niet hoe lang die blijven opgeslagen.
Denk zo lang als ze actief zijn.
Die 400 watt komt van de S0 meters? Of elders vandaan?

Laatste error wordt bewaard, staat in system check (indien de flow hem eerder heeft kunnen oppikken )

Ik heb een idee:

[Maarten69]

We zaten gisteren over de RTC grafiek (schaal) te praten.
Ik dacht zal ik dat instelbaar maken...

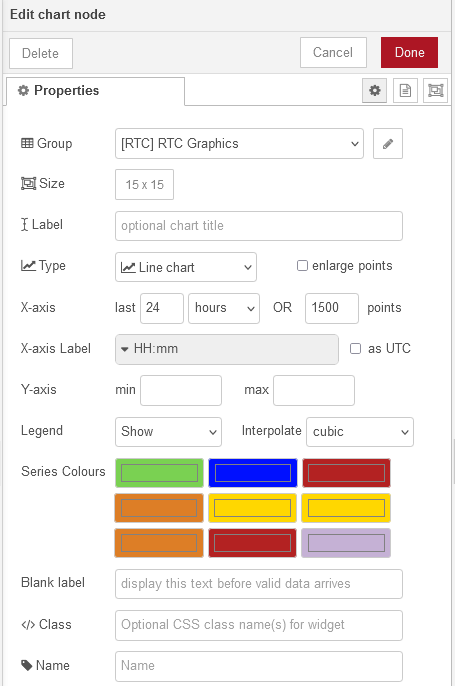

Beter is gewoon de limieten verwijderen uit de Chart-node, dan pakt hij zelf de schaal en dat ziet er dan zo uit:

Door min en max leeg te halen:

[MikeyMan]

Maarten69 schreef op donderdag 1 december 2022 @ 14:19:
We zaten gisteren over de RTC grafiek (schaal) te praten.
Ik dacht zal ik dat instelbaar maken...

Beter is gewoon de limieten verwijderen uit de Chart-node, dan pakt hij zelf de schaal en dat ziet er dan zo uit:
[Afbeelding]
Door min en max leeg te halen:
[Afbeelding]

Zat al te klooien om er een variabele in te krijgen, dat lukt dus niet. Maar leeg laten lijkt me meer dan prima.

[Maarten69]

Denk dat die oplossing voor iedereen werkt. (past zich automatisch aan).
Bij mij ziet het er nu beetje vreemd uit, omdat ik de RTC correcties uit (realistisch) bereik wilde zetten.

[MikeyMan]

Maarten69 schreef op donderdag 1 december 2022 @ 14:22:
Denk dat die oplossing voor iedereen werkt. (past zich automatisch aan).
Bij mij ziet het er nu beetje vreemd uit, omdat ik de RTC correcties uit (realistisch) bereik wilde zetten.

Helemaal top hier

[sjampeter]

werkt fantastisch. top gedacht

[Maarten69]

Zal de nieuwe versie online zetten, haha grapje

Kleine aanpassingen zover:

• Fixed Defrost_Counter_Today reset at restart of flow.
• Removed fixed scale for RTC-Chart, now chart will autoset it's range.
• Re-Added F_rtc_on_off_active to System Check.

[ Voor 102% gewijzigd door Maarten69 op 01-12-2022 14:48 ]

[Maarten69]

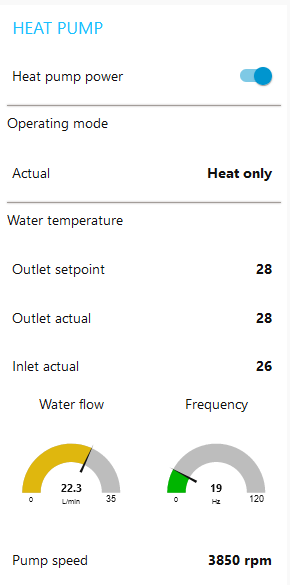

Vind iemand de frequentie naast pompsnelheid een goed idee (Home)?

[sjampeter]

ziet er wel geinig uit

[Maarten69]

@MikeyMan Ik probeer jouw verzoek uit te werken, maar snap het niet helemaal.

Ik heb nu een delta van 6 staan met een setpoint van 48 graden. Scheduler zet heat mode aan tussen 11:00 en 17:00.
Dit gaat eigenlijk altijd goed. Behalve als er na 17:00 een bad wordt gevuld.
Dan duikelt de temperatuur ineens heel hard omlaag. Onlangs tot 30 graden om 18:00. Dit werd pas om 11:00 de volgende dag opgelost door de DHW run.

Als heat mode aan staat zou ie bij 42 graden een run gaan doen. Maar ik dacht aan een soort backup.
Als de temperatuur onder temperatuur X (instelbaar, zeg 35 graden) komt; DHW run starten ongeacht modus.

Soort van absoluut minimum voor het water.

Als je OM op Heat + DHW zet, dan zou hij bij die 42 graden toch wel prio aan een DHW-run geven?

[MikeyMan]

Maarten69 schreef op donderdag 1 december 2022 @ 16:04:
@MikeyMan Ik probeer jouw verzoek uit te werken, maar snap het niet helemaal.

[...]

Als je OM op Heat + DHW zet, dan zou hij bij die 42 graden toch wel prio aan een DHW-run geven?

Dat doet ie ook wel. Maar het kan zo zijn dat ie op heat only staat, terwijl de temperatuur plotseling enorm daalt.

Ik wil graag een absoluut minimum temperatuur waarop ie hoe dan ook een dhw run start.

Dus normaal gesproken gaat het helemaal goed. Maar als ie na 17:00 op heat only gaat, en het bad wordt om 18:00 gevuld, dropt de temperatuur tot zeg 32 graden.

Ik wil op dat 'absolute minimum' van zeg 37 graden dat ie ongeacht de scheduling toch die DHW gaat doen. Dus naast de standaard delta ook een soort achtervang voor noodgevallen. Een waarde waar ie het water nooit onder laat gaan.

[ Voor 10% gewijzigd door MikeyMan op 01-12-2022 16:13 ]

[Maarten69]

@MikeyMan Nu snap ik het. Thank you.

[Maarten69]

@MikeyMan
Wat denk jij?

code:

Force DHW run when temperature drops below [x] degrees
=========================================================
-Ignore current Operation_Mode
-Switch HP on if off

action:
=======
-send force DHW? (Bestaat dat wel?)
 of
-add DHW to current Operation_Mode (Heat only --> Heat + DHW)
 of
-Change Operation_Mode to DHW-only
 en/of
-Temporary change DHW setpoint to [x] degrees and restore prev setpoint when compressor has started.

[MikeyMan]

Temperatuur komt net op 20.4 en hij schakelt netjes aan

[Maarten69]

Koukleum

[MikeyMan]

Maarten69 schreef op donderdag 1 december 2022 @ 16:22:
@MikeyMan
Wat denk jij?

code:

Force DHW run when temperature drops below [x] degrees
=========================================================
-Ignore current Operation_Mode
-Switch HP on if off

action:
=======
-send force DHW? (Bestaat dat wel?)
 of
-add DHW to current Operation_Mode (Heat only --> Heat + DHW)
 of
-Change Operation_Mode to DHW-only
 en/of
-Temporary change DHW setpoint to [x] degrees and restore prev setpoint when compressor has started.

Setpoint hoeft m.i. niet te veranderen. Beter dat ie gelijk naar het ingestelde setpoint gaat.

Zal eens proberen wat er gebeurt als ik in heat only op force DHW druk vanavond.

[MikeyMan]

Maarten69 schreef op donderdag 1 december 2022 @ 16:23:
Koukleum

Welke kou?

[sjampeter]

MikeyMan schreef op donderdag 1 december 2022 @ 16:11:
[...]


Dat doet ie ook wel. Maar het kan zo zijn dat ie op heat only staat, terwijl de temperatuur plotseling enorm daalt.

Ik wil graag een absoluut minimum temperatuur waarop ie hoe dan ook een dhw run start.

Dus normaal gesproken gaat het helemaal goed. Maar als ie na 17:00 op heat only gaat, en het bad wordt om 18:00 gevuld, dropt de temperatuur tot zeg 32 graden.

Ik wil op dat 'absolute minimum' van zeg 37 graden dat ie ongeacht de scheduling toch die DHW gaat doen. Dus naast de standaard delta ook een soort achtervang voor noodgevallen. Een waarde waar ie het water nooit onder laat gaan.

hierin is plaatsing sensor ook van groot belang lijkt mij. bij mij zit sensor aan onderkant van het vat.
waar zit die bij jouw dan?

[Maarten69]

sjampeter schreef op donderdag 1 december 2022 @ 16:27:
[...]


hierin is plaatsing sensor ook van groot belang lijkt mij. bij mij zit sensor aan onderkant van het vat.
waar zit die bij jouw dan?

Zeker van belang, maar daar reageert hij nu toch ook op.

[MikeyMan]

sjampeter schreef op donderdag 1 december 2022 @ 16:27:
[...]


hierin is plaatsing sensor ook van groot belang lijkt mij. bij mij zit sensor aan onderkant van het vat.
waar zit die bij jouw dan?

1/3 en 2/3.

Maar met 250 liter warm water dat uit het vat wordt getrokken, komt er ook 250 liter aan water van een graad of tien binnen. Dat hou je niet droog.

Tis ook niet dat we elke week drie keer in bad gaan. Maar ik wil als ik savonds laat thuis kom geen koude douche hebben omdat mn vrouw per ongeluk in bad is geweest.

[Maarten69]

MikeyMan schreef op donderdag 1 december 2022 @ 16:32:
Maar ik wil als ik savonds laat thuis kom geen koude douche hebben omdat mn vrouw per ongeluk in bad is geweest.

Welk koud water?

[sjampeter]

MikeyMan schreef op donderdag 1 december 2022 @ 16:32:
[...]


1/3 en 2/3.

Maar met 250 liter warm water dat uit het vat wordt getrokken, komt er ook 250 liter aan water van een graad of tien binnen. Dat hou je niet droog.

Tis ook niet dat we elke week drie keer in bad gaan. Maar ik wil als ik savonds laat thuis kom geen koude douche hebben omdat mn vrouw per ongeluk in bad is geweest.

opzich eens met jouw wens. bij ons komt het zelden voor maar inderdaad kan het voorkomen doordat er bijvoorbeeld 2 keer gedoushed wordt. wordt wel eens dubbel gesport en dergelijke.
zou het tevens niet een aanvulling zijn om een extra sensor input te creëren?
mijn sensor zit aan de onderkant dus jou gevraagde functie zou vrij snel geactiveerd worden.

[MikeyMan]

sjampeter schreef op donderdag 1 december 2022 @ 16:35:
[...]


opzich eens met jouw wens. bij ons komt het zelden voor maar inderdaad kan het voorkomen doordat er bijvoorbeeld 2 keer gedoushed wordt. wordt wel eens dubbel gesport en dergelijke.
zou het tevens niet een aanvulling zijn om een extra sensor input te creëren?
mijn sensor zit aan de onderkant dus jou gevraagde functie zou vrij snel geactiveerd worden.

Heb je daar nu geen last van dan? Als het instelbaar is kun je hem ook op 25 of 30 graden zetten natuurlijk.

[MikeyMan]

Zojuist een open verdeler vervangen door een gesloten.

Kreeg een H62 melding naderhand, wat niet onlogisch is met lucht in het systeem.

Maar NodeRed moet wel echt uit als je dit soort spul gaat doen. Liefst vantevoren nog de waterpomp in service mode zetten denk ik...

Log is wat druk ook..

code:

01/12 19:30:40 - MQTT Command - SetHeatpump: 0
01/12 19:30:40 - SYSTEM - Last error: H62
01/12 19:30:40 - SYSTEM: MQTT-Commands to HP will be blocked!
01/12 19:30:40 - CONTROLLER: Manual OFF detected on wallmounted unit
01/12 19:29:39 - MQTT Command - SetZ1HeatRequestTemperature: 22
01/12 19:29:37 - MQTT Command - SetZ1HeatRequestTemperature: -3
01/12 19:29:37 - Function - Calculate new SP: New final T shift calculated: Current T shift: 0 °C. New calculated T shift: -3 °C
01/12 19:29:37 - Function RTC: Correction change: From 0 to -3 °C
01/12 19:29:36 - Function - WAR: 0
01/12 19:29:36 - Function WAR: RoomThermostat found or using Compensation curve. Using internal Panasonic WAR function. NodeRed WAR function is now disabled
01/12 19:29:36 - Function - SoftStart Quietmode: OFF (restored to level 0)
01/12 19:29:36 - Function - SoftStart: 1
01/12 19:29:36 - Function - RTC: 1
01/12 19:29:33 - MQTT Command - SetZ1HeatRequestTemperature: 0
01/12 19:29:32 - Function - Calculate new SP: New final T shift calculated: Current T shift: 0 °C. New calculated T shift: 0 °C
01/12 19:29:30 - MQTT Command - SetDHWTemp: 48
01/12 19:29:30 - Function WAR: Setpoint change: From 25 to 30 °C
01/12 19:29:30 - SYSTEM - HEISHAMON Connection: Online
01/12 19:29:28 - SYSTEM: WAR settings OK
01/12 19:29:28 - MQTT Command - SetZ1HeatRequestTemperature: NaN
01/12 19:29:27 - Function Solar: 1
01/12 19:29:27 - Function NightReduction: New correction: -1 °C
01/12 19:29:27 - Function NightReduction: 0
01/12 19:29:27 - RTC: Room setpoint changed to: 20.5 °C
01/12 19:29:27 - RTC: Room setpoint changed to: 20.5 °C
01/12 19:29:27 - MQTT Command - SetHeatpump: 1
01/12 19:29:27 - Function - WAR: 1
01/12 19:29:27 - SYSTEM: MQTT-Commands to HP will be send normally.
01/12 19:29:27 - Function SoftStart: Compressor Inactive - Correction: 0
01/12 19:29:27 - CONTROLLER: Manual ON detected on wallmounted unit
01/12 19:29:27 - Compressor: stopped
01/12 19:29:27 - MQTT Command - SetMaxPumpDuty: 65
01/12 19:29:27 - SYSTEM: Heatpump is in DIRECT mode
01/12 19:29:27 - Function Pumpspeed: Reduced pumpspeed to 65
01/12 19:29:27 - SYSTEM - HEISHAMON Connection: Offline
01/12 19:29:27 - SYSTEM: Start---------------------------------------------------------------

De manual on en off worden wel netjes weergegeven

@Maarten69 Overigens nog een nadeeltje gevonden van de losse pump flow-flow. Hij wordt niet overschreven door de service modus/100% van de settings.

Mag wel naar de standaard toe wat mij betreft ook

[ Voor 4% gewijzigd door MikeyMan op 01-12-2022 19:46 ]

[sjampeter]

MikeyMan schreef op donderdag 1 december 2022 @ 18:41:
[...]


Heb je daar nu geen last van dan? Als het instelbaar is kun je hem ook op 25 of 30 graden zetten natuurlijk.

als er inderdaad een bad genomen wordt, druk ik handmatig even op de thermostaat om een extra run te doen.
zoals gezegd zit mijn sensor ongeveer onderin. schakelen op delta T geeft dat ik steeds maar een derde boiler verwarm ofzo. zou ik de sensor van boven steken, stopt de pana te snel mee verwarmen denk ik.
nu ik er over nadenk begin ik erg te twijfelen over de plaatsing van de sensor. maar dat wordt nogal off topic

[sjampeter]

andere vraag.
stel dat ik vanacht volgens schedule start met commando Heat + DHW met een koude boiler.
daarna om bijvoorbeeld 06:00 uur commande Heat
waar geeft de wp dan prioriteit aan bij de start om 2 uur?
Heat of DHW

[ Voor 18% gewijzigd door sjampeter op 01-12-2022 19:46 ]

[MikeyMan]

sjampeter schreef op donderdag 1 december 2022 @ 19:44:
andere vraag.
stel dat ik vanacht volgens schedule start met commando Heat + DHW met een koude boiler.
daarna om bijvoorbeeld 06:00 uur commande Heat
waar geeft de wp dan prioriteit aan bij de start om 2 uur?
Heat of DHW

Staat volgens mij in de service manual. Dacht dat DHW voorrang krijgt voor een bepaalde tijd.

[MikeyMan]

Overigens heb ik nu geregeld deze melding in de logs staan:

code:

01/12 20:08:07 - Function RTC: on/off deactivated - Previous OM not found. Restored OM to default 0 (Heat only)

Weer een global context value die dwars zit?

code:

----------------------------------------> finished checking SoftStart
Function - SoftStart Quietmode is disabled
Function - SoftStart is enabled
----------------------------------------> finished showing hystorical data
The compressor has started 21 times in the last 24 hours
Highest compressor frequency ever recorded: 86 Hz
Total hours: 366, Starts: 1302, averige runtime: 0.3 hours
Total Defrosts: 4, today 0, yesterday 0
Total MQTT-Commands send: 264, today 193, yesterday 71
----------------------------------------> finished checking RTC
RTC will switch heatpump off at 21°C
Function RTC turn heat on/off is enabled
Function RTC is enabled
----------------------------------------> finished checking scheduler
Schedule_1 Allow DHW, Select,Monday,Tuesday,Wednesday,Thursday,Friday,Saturday,Sunday, 11:00, OperationMode6
Schedule_2 Stop DHW, Select,Monday,Tuesday,Wednesday,Thursday,Friday,Saturday,Sunday, 17:00, OperationMode2
Schedule_3 Sterelization, Sunday, 12:00, Sterilization (override)
Scheduler: 3 tasks are currently active
F_stored_next_operating_mode: undefined (ok)
SolarFunction_active: undefined (ok)
solar_block_scheduler: undefined
----------------------------------------> finished checking HP status
No 1-wire sensors connected to Heishamon
Found 1 custom kWh-device(s) connected to Heishamon
Total errors: 3, last error: No error
This flow is running for 1 hours without a restart.
SYSTEM Heatpump is in DIRECT mode
SYSTEM: Persistent storage is configured correctly
Target=30°C, Inlet=25°C, Outlet=31°C, Freq=35 Hz, Quiet mode=0, 2000 Watt
HP power is on, operation mode Auto(Heat), threeway valve in position Room
----------------------------------------> initialize check

[ Voor 78% gewijzigd door MikeyMan op 01-12-2022 21:03 ]

[MikeyMan]

Denk trouwens dat de default values van alle grafieken eruit mogen. De softstart grafiek gaat nu ook tot 90. Dat haalt ie van zn lang zal zn leven niet.
