8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
:strip_icc():strip_exif()/u/78991/Image2.jpg?f=community)

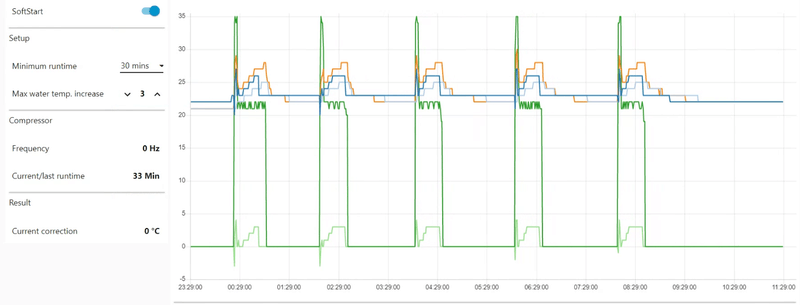

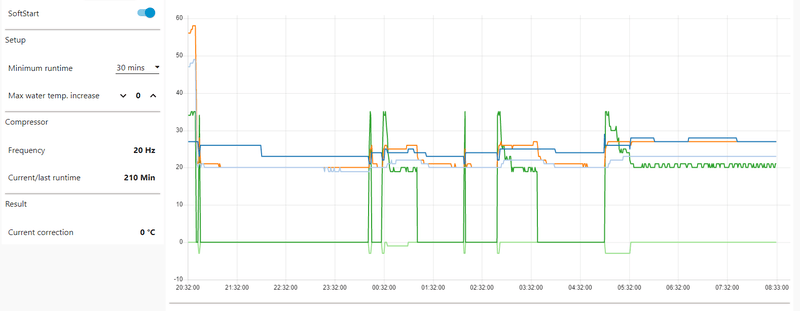

De softstart lijkt hier nu ook mooi zijn werk te doen
Had hem afgelopen nacht op 30 minuten staan om te kijken hoe dat zou gaan./f/image/qAhgy2vMz3DrX2BDE5Dry7xL.png?f=fotoalbum_large)
Had hem afgelopen nacht op 30 minuten staan om te kijken hoe dat zou gaan.
:fill(white):strip_exif()/f/image/qAhgy2vMz3DrX2BDE5Dry7xL.png?f=user_large)
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| // SET15 SetMaxPumpDuty decimal value translate to hexadecimal in service menu 64 to 254 // First find out the upper and lower limit of the waterpump. Trial and arror by injecting a number as payload to the mqtt topic. fill them in in the two lines below!!! // var lowerlimit=64; // Lowest value var upperlimit=254; // Hihghes value var range=(upperlimit-lowerlimit); // This is the range of operation for the waterpump. You need to test this manually and correct the values if needed. msg.payload = ((msg.payload) / 100 * range) + lowerlimit; // calculation msg.payload = Number(msg.payload).toFixed(0); msg.payload = parseFloat(msg.payload); return msg; |
De code in node red, hoe ik van % naar 64-254 omreken
De flows die je meet, is het resultaat van variatie in pomp, en aan leidingwerk dat er achter hangt.
[ Voor 9% gewijzigd door edterbak op 10-11-2022 12:14 ]
Als je het op de controller wilt instellen krijg je helemaal een hexadecimaal drama voor je neus.:
code:
De code in node red, hoe ik van % naar 64-254 omreken
De flows die je meet, is het resultaat van variatie in pomp, en aan leidingwerk dat er achter hangt.
Moet overigens nog wel iets voor te scripten zijn in NR om die waardes te testen. 10 seconden is zat per instelling
Nee, ik moet dit nog twee keer gaan herhalen, na het vervangen van m'n verdelers.
Wil geen liters per minuut programmeren, maar wel deze zelfde data ophalen op dat moment.
Zie ook:
Panasonic Warmtepomp 101: Installatie en Optimalisatie
Alhoewel ik het dan gewoon lekker per 5% ga doen
[ Voor 10% gewijzigd door MikeyMan op 10-11-2022 14:07 ]
Wat een werk joh:
[...]
Nee, ik moet dit nog twee keer gaan herhalen, na het vervangen van m'n verdelers.
Wil geen liters per minuut programmeren, maar wel deze zelfde data ophalen op dat moment.
Zie ook:
Panasonic Warmtepomp 101: Installatie en Optimalisatie
Alhoewel ik het dan gewoon lekker per 5% ga doen
Het is wel een erg theoretisch verhaal, met een hoop aannames zoals die 32 watt/graad. Totaal effect is volgens mij ook diverse keren verkeerd opgeteld, maar gelukkig maakt het voor de conclusie niet uit.
Plus, het wattage van je pomp is ook gewoon warmte.Maarre, heb je dan ook je vebruik gemeten? Ik zie bij mij dat het verschil tot bijv. 20l/min minimaal is, al is dat beetje natte vinger werk geef ik toe. En ik kom bijna nooit boven die 20l/min.
Wat denk je te kunnen winnen hiermee? Ik volg de andere topics niet zo, dus geen idee wat de ervaringen daar ermee zijn?
[ Voor 4% gewijzigd door Aikon op 10-11-2022 15:05 ]
De optimale pompstand heeft uiteindelijk niet zoveel met het verbruik van de pomp te maken, maar meer met de ideale Ta. Maar moet ik hem dan op 15 L/min zetten? Of 20? Of 30? En welke deltaT past daar dan bij?:
[...]
Wat een werk joh
Het is wel een erg theoretisch verhaal, met een hoop aannames zoals die 32 watt/graad. Totaal effect is volgens mij ook diverse keren verkeerd opgeteld, maar gelukkig maakt het voor de conclusie niet uit.
Maarre, heb je dan ook je vebruik gemeten? Ik zie bij mij dat het verschil tot bijv. 20l/min minimaal is, al is dat beetje natte vinger werk geef ik toe. En ik kom bijna nooit boven die 20l/min.
Wat denk je te kunnen winnen hiermee? Ik volg de andere topics niet zo, dus geen idee wat de ervaringen daar ermee zijn?
Uiteindelijk zou dit tot een hogere COP moeten leiden. Maar inderdaad, er staan wat zaken in waar ik m'n vragen bij heb. Maar das juist mooi om over te discussiëren.
Ik weet nu in ieder geval dat >50% sowieso geen zin heeft.
Mijn verwachting ligt meer op de instelling van de Ta en Td dan het verbruik van de waterpomp zelf. Die 60 watt die de pomp maximaal gebruikt, wordt nu ook door m'n twee nog te vervangen verdelers gebruikt. Das van later zorg.
Overigens verbruikt ie nu op 1500rpm 20 watt.
[ Voor 3% gewijzigd door MikeyMan op 10-11-2022 15:37 ]
Goedenmiddag, De code kijkt alleen naar compressor aan/uit, dus ja.
Compressor aan bij DHW zou pompsnelheid herstellen naar de waarde die je altijd al had staan.
====
Nog een mini-verzoekje (indien je dat zelf ook vind)
Ik zou het fijn vinden om op het HOME dashbaord bij Softstart correctie de positieve correctie met een plus (+) teken te zien. (Min wordt tenslotte ook getoond)

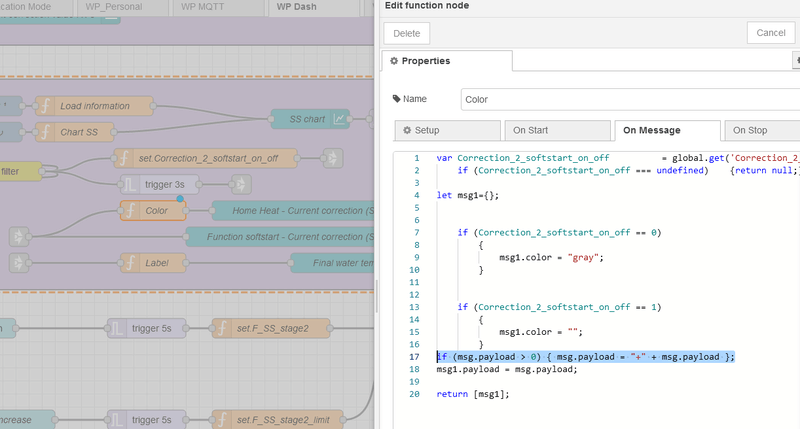

De makkelijkste manier is denk op dat aan te pakken in de COLOR function node:
:fill(white):strip_exif()/f/image/kqizKh7GuhQTZbaSP14fEL7N.png?f=user_large)

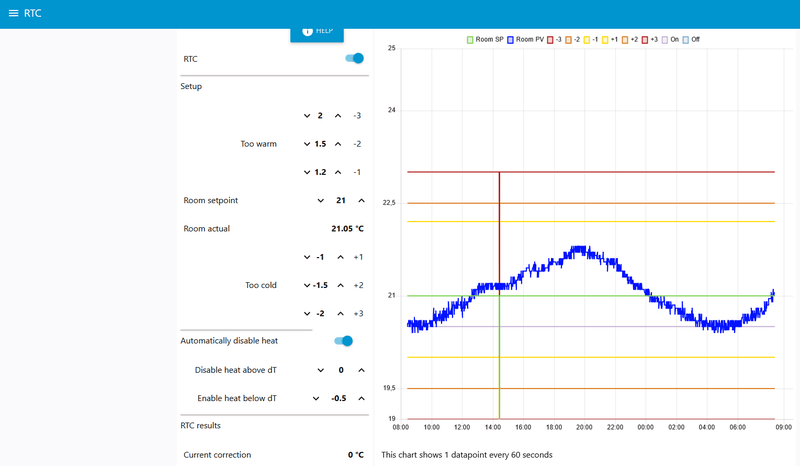

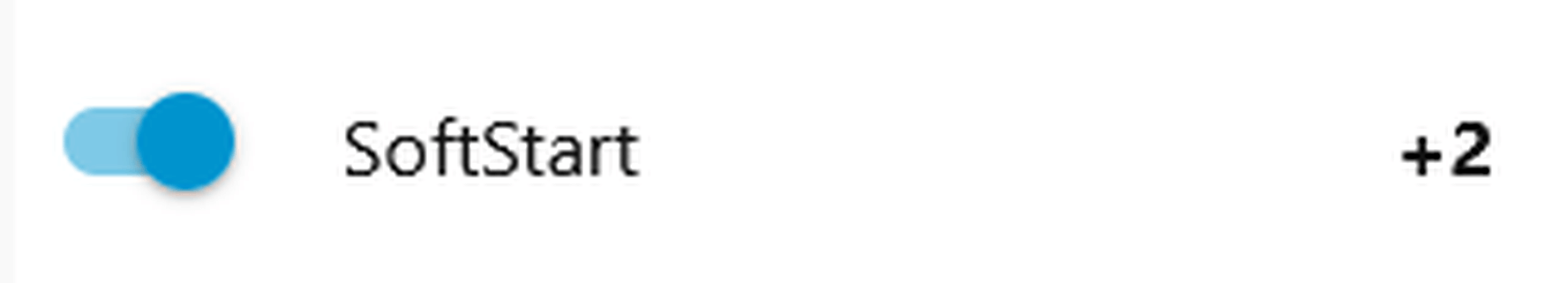

Misschien voor RTC correctie ook meteen gelijk trekken?
:fill(white):strip_exif()/f/image/m9pk4uulXhCCLUdfppDHUeTj.png?f=user_large)
[ Voor 95% gewijzigd door Maarten69 op 10-11-2022 16:15 ]
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
@Maarten69 heb de pump duty flow even uit gezet. Blijf hele korte runs krijgen, ook op 80. Wordt vervolgd.
Suggestie om ook een + te tonen vind ik wel een goede eigenlijk.
@edterbak nog een schoonheidsdingetje. Op het energy tabblad is in de bovenste grafiek DHW rood, en in de onderste heat.
also:
:fill(white):strip_exif()/f/image/UmIduCyG7P0er8iljTbz8y2X.png?f=user_large)
Weird...?
Functie lijkt het te doen. Maar grafiek niet meer.
Reboot van NR helpt niet helaas. Kan ik iets resetten?
edit: global context data voor RTC grafiek verwijderd en settings opnieuw gezet. Werkt weer.
Suggestie om ook een + te tonen vind ik wel een goede eigenlijk.
@edterbak nog een schoonheidsdingetje. Op het energy tabblad is in de bovenste grafiek DHW rood, en in de onderste heat.
also:
Weird...?
Functie lijkt het te doen. Maar grafiek niet meer.
Reboot van NR helpt niet helaas. Kan ik iets resetten?
edit: global context data voor RTC grafiek verwijderd en settings opnieuw gezet. Werkt weer.
[ Voor 89% gewijzigd door MikeyMan op 10-11-2022 18:38 ]
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
Denk toch dat het daarin zit. Niet snel genoeg de warmte weg pompen en dus afslaan. Dus ofwel de rustmodus is te laag ofwel hij spint niet snel genoeg op. Maar we gaan het vannacht vanzelf zien
Overigens struikelt de function node die je gistern had voorgesteld:
code:
1
2
| msg.payload = Number(msg.data.attributes.temperature).toFixed(1); msg.payload = parseFloat(msg.data.attributes.temperature); |
Deze twee regels vreet ie niet. Maar dat komt waarschijnlijk omdat m'n payload alleen uit een getal bestaat, aangezien ik die al heb gefilterd.
Eens kijken wat er gebeurt als ik beide msg.data.attributes.temperature vervang door msg.payload.
edit: werkt! En zo te zien tevens het issue waarover de grafiek struikelde. Had de eerste twee regels eerst commented.
[ Voor 32% gewijzigd door MikeyMan op 10-11-2022 19:00 ]
@MikeyMan kijk! Welkom programmeur
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
@MikeyMan
Op zich draait hij bij mij wel aardig.
Ik heb er net een verbetering in aangebracht. Ik zal de code wel uploaden
/f/image/uuC6bzVCynDtyHAwbEvxIj6x.png?f=fotoalbum_large)

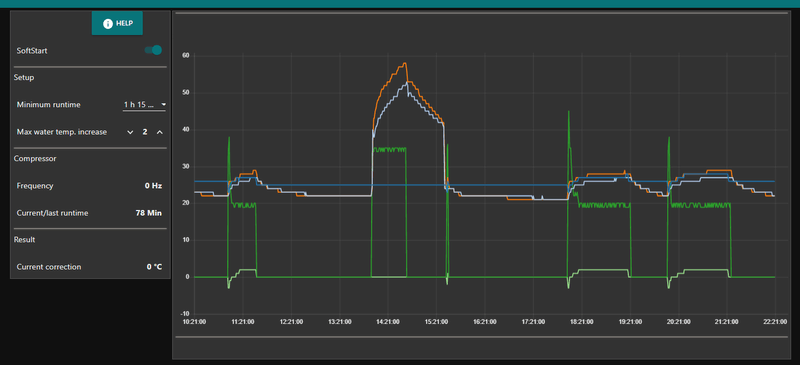

Op zich draait hij bij mij wel aardig.
Ik heb er net een verbetering in aangebracht. Ik zal de code wel uploaden
:fill(white):strip_exif()/f/image/uuC6bzVCynDtyHAwbEvxIj6x.png?f=user_large)
ik begrijp 100% wat daar de oorzaak van is hoor. heeft niets met code te maken.
de DHW run was net afgelopen.
dan zit er 55C water in de leidingen.
dan ziet de pomp gelijk kortstondig (~minuutje) water terug komen van 40C, dat iets te hoog is voor de logica.
De logica dat je zelf ervaart, dat de run binnen 2 a 3 minuten weer stopt, daar heb ik net een fix voor geschreven. (deeeeenk ik...)
Ik moet het nog even proberen en testen.
De softstart node kun je voorzien van deze code om het ook te testen.:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
| //////////////////////////////// SOFTSTART /////////////////////////////////////
// Declaration of variables including their values.
let msg1={}; // pin 1 - F_SS_correction
let msg99={}; // pin 2 - To Log
// return [msg1,msg99];
msg99.topic = "Function SoftStart";
var ThreeWay_Valve_State= global.get('ThreeWay_Valve_State');
if(ThreeWay_Valve_State===undefined){return null;}
var F_SS_state = global.get('Correction_2_softstart_on_off',"file"); // Get the global variable. Used to see if the softstart function is enabled.
if(F_SS_state===undefined) {global.set('Correction_2_softstart_on_off',0,"file");F_SS_state=0;}
var F_SS_correction = 0;
var F_SS_old_correction = global.get('F_SS_correction');
if (F_SS_old_correction===undefined) {F_SS_old_correction='n/a'}
var ss_Hz = global.get('compressor_frequency'); // Get the global variable for current compressor frequency
var Operating_Mode = global.get('Operating_Mode_State',"file")
var SP_start = global.get('F_WAR_SP'); // Setpoint after WAR calculation
var F_RTC_correction = global.get('F_RTC_correction'); // Correction of the RTC function
if (F_RTC_correction===undefined) {F_RTC_correction=0}
var F_NR_correction = global.get('F_NR_correction'); // Correction of the NightReduction function
if (F_NR_correction===undefined) {F_NR_correction=0}
var F_SS_SP_start = SP_start + F_RTC_correction + F_NR_correction; // Calculate the starting temperature (SP) for the SoftStart function
//
//***********************************************************************************
if (F_SS_state == 0 || ss_Hz == 0 || ThreeWay_Valve_State != 0 || Operating_Mode === undefined || Operating_Mode==1 || Operating_Mode==3 || Operating_Mode==5 || Operating_Mode==7 || Operating_Mode==8) // Check if the function is enabled. Check if the compressor is running. Check if 3wayvalvue is in HEAT mode(0).
{
F_SS_correction = 0; // If the function is off, or the compressor is off, set correction to zero
global.set('F_SS_correction',F_SS_correction); // Set the correctionvalue
context.set("StartTime",undefined);
msg1.payload = F_SS_correction;
msg1.topic = 'Compressor off. F_SS_correction 0';
msg99.payload = "Compressor Inactive - Correction: 0"
return [msg1,msg99];
}
//***********************************************************************************
//
else
{
var F_SS_new_SP; // declare an empty variable
var ss_PV_Ta = global.get('Main_Outlet_Temp'); // PV (Ta/outlet) Temperature of water.
var ss_PV_Tr = global.get('Main_Inlet_Temp'); // PV (Tr/inlet) Temperature of water
var T = '';
var C = '';
//
//***********************************************************************************
/////// Timer how long the compressoris on. Runtime //////////
var CurrentTime = new Date().getTime();
var StartTime = context.get("StartTime");
if (StartTime === undefined)
{
StartTime = CurrentTime;
context.set("StartTime",StartTime);
}
var TimeElapsed = ((CurrentTime - StartTime)/1000);
TimeElapsed = parseFloat(TimeElapsed.toFixed(0));
//***********************************************************************************
var Stage_1_Duration = 180; // Phase 1 duration in seconds
//***********************************************************************************
// Stage 1 - Pump just started
if (TimeElapsed < Stage_1_Duration)
{
global.set('F_SS_correction_active',1);
F_SS_correction = -3; // Set the starting correction to -3
F_SS_new_SP = F_SS_SP_start + F_SS_correction; // Calculate the NEW SP.
T = ' - (STARTUP)';
if (ss_PV_Ta -2 > F_SS_new_SP) // Check if the NEW SP is not too low (2C below Ta)
{
F_SS_new_SP = ss_PV_Ta -2; // NEW SP
F_SS_correction = F_SS_new_SP - F_SS_SP_start; // NEW CORRECTION
T = ' - (CATCH)';
}
if (F_SS_new_SP > F_SS_SP_start + 4) // Check if the NEW SP is not too high (4C above original SP)
{
F_SS_new_SP = F_SS_SP_start + 4; // NEW SP
F_SS_correction = 4; // NEW CORRECTION
T = ' - (CATCH)';
}
}
//***********************************************************************************
// Stage 2 - waiting for pump to relax
var F_SS_stage2 = global.get('F_SS_stage2',"file");
var F_SS_stage2_limit = global.get('F_SS_stage2_limit',"file");
F_SS_stage2 = F_SS_stage2 * 60; // convert minutes to seconds
if (TimeElapsed >= Stage_1_Duration && TimeElapsed < (F_SS_stage2))
{
global.set('F_SS_correction_active',1);
F_SS_new_SP = ss_PV_Ta -1; // NEW SP
if (F_SS_new_SP < F_SS_SP_start -3)
{
F_SS_new_SP = F_SS_SP_start -3;
}
F_SS_correction = F_SS_new_SP - F_SS_SP_start; // NEW CORRECTION
if (F_SS_correction > F_SS_stage2_limit)
{
F_SS_correction = F_SS_stage2_limit;
F_SS_new_SP = F_SS_SP_start + F_SS_stage2_limit;
C = ' (Capped)'
}
T = ' - (STABLE)';
if (TimeElapsed <= 300 && F_SS_correction > 0)
{
F_SS_correction = 0;
}
if (TimeElapsed > 300 && TimeElapsed <= 600 && F_SS_correction > 1)
{
F_SS_correction = 1;
}
}
//***********************************************************************************
// Stage 3 - Pump has relaxed. Remove correction, back to original setpoint
if (TimeElapsed >= F_SS_stage2)
{
////////////////////////
global.set('F_SS_correction_active',0);
F_SS_correction = 0; // NEW CORRECTION
F_SS_new_SP = F_SS_SP_start // NEW SP
T = ' - (ENDING)';
}
}
//***********************************************************************************
//
global.set('F_SS_correction',F_SS_correction);
msg1.payload = F_SS_correction;
msg1.topic = 'F_SS_correction ' + T;
if (F_SS_old_correction == F_SS_correction)
{
context.set("StartTime_phase2",undefined);
//msg99.payload = "Correction: " + F_SS_old_correction + " > " + F_SS_correction + " °C" + T + " Freq: " + ss_Hz + "Hz, Tout: " + ss_PV_Ta + "°C";
return [msg1,null];
}
if (F_SS_correction > F_SS_old_correction) // reduced response scenario (stage 2)
{
var StartTime_phase2 = context.get("StartTime_phase2");
if (StartTime_phase2 === undefined)
{
StartTime_phase2 = CurrentTime;
context.set("StartTime_phase2",StartTime_phase2);
}
var TimeElapsed_phase2 = ((CurrentTime - StartTime_phase2)/1000);
TimeElapsed = parseFloat(TimeElapsed.toFixed(0));
if (TimeElapsed_phase2 < 80 || (TimeElapsed_phase2 < 30 && TimeElapsed < Stage_1_Duration))
{
global.set('F_SS_correction',F_SS_old_correction);
return null;}
else
{
msg99.payload = "Correction: " + F_SS_old_correction + " > " + F_SS_correction + " °C" + T + " Freq: " + ss_Hz + "Hz, Tout: " + ss_PV_Ta + "°C";
context.set("StartTime_phase2",CurrentTime);
// global.set('F_SS_correction',F_SS_correction);
return [msg1,msg99];
}
}
else
{
msg99.payload = "Correction: " + F_SS_old_correction + " > " + F_SS_correction + " °C" + T + " Freq: " + ss_Hz + "Hz, Tout: " + ss_PV_Ta + "°C";
context.set("StartTime_phase2",CurrentTime);
//***********************************************************************************
return [msg1,msg99];
} |
[ Voor 95% gewijzigd door edterbak op 10-11-2022 22:27 ]
:fill(white):strip_exif()/f/image/IKdXRWlOrKTxxDUAKkQzPlDj.png?f=user_large)
Ik heb de +jes toegevoegd. leuke toevoeging.:
[...]
Goedenmiddag, De code kijkt alleen naar compressor aan/uit, dus ja.
Compressor aan bij DHW zou pompsnelheid herstellen naar de waarde die je altijd al had staan.
====
Nog een mini-verzoekje (indien je dat zelf ook vind)

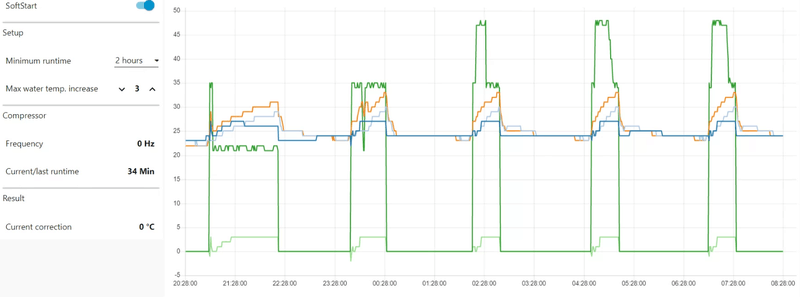

Ik zou het fijn vinden om op het HOME dashbaord bij Softstart correctie de positieve correctie met een plus (+) teken te zien. (Min wordt tenslotte ook getoond)
De makkelijkste manier is denk op dat aan te pakken in de COLOR function node:
[Afbeelding]
Misschien voor RTC correctie ook meteen gelijk trekken?
[Afbeelding]
Het goede nieuws is; ik heb een hele mooie run gezien vanmorgen. Bijna 155 minuten.

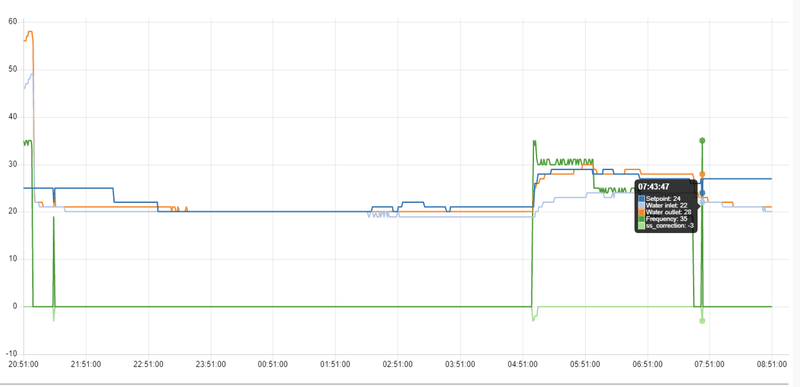

Het slechte nieuws is dat daar weer een run achteraan zat van 1 minuut:
/f/image/6qZueYfldmo8FOR5vdKZhJJ2.png?f=fotoalbum_large)

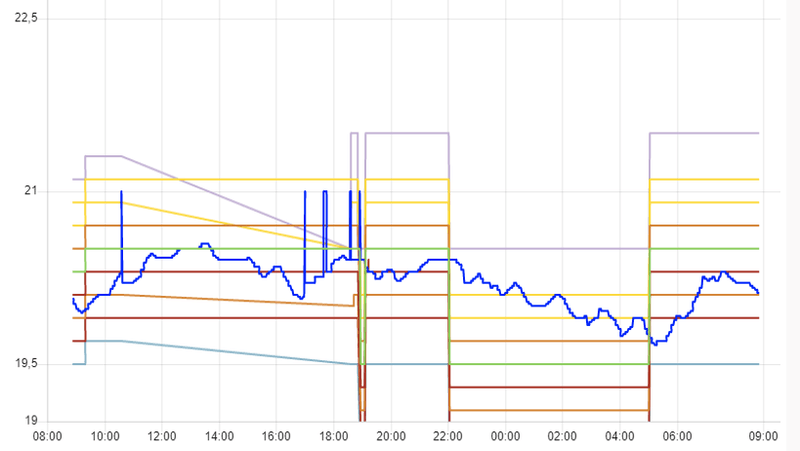

Nu komt dit waarschijnlijk deels door het andere goede nieuws. De setpoint instelling vanaf de thermostaat werkt:
/f/image/zO4lCW2WOg7FOnIXXoW6DUEL.png?f=fotoalbum_large)
Nu had ik ook night shift nog aan staan, dus dat is wat verder afgekoeld dan eerder, waardoor ie vanmorgen z'n benen een beetje kon strekken.
Grafiek is wat messed up door de ontbrekende waardes van gisteren.
Wat bepaalt de schaal voor deze grafiek eigenlijk? Is die vast ingesteld?
Overigens ook grappig te zien hoe anders een T-Cap z'n run indeelt. Ik heb hem nog nooit boven de 35 hz gezien. Maar hij schaalt in stappen af.
en de log nog:
Het slechte nieuws is dat daar weer een run achteraan zat van 1 minuut:
:fill(white):strip_exif()/f/image/6qZueYfldmo8FOR5vdKZhJJ2.png?f=user_large)
Nu komt dit waarschijnlijk deels door het andere goede nieuws. De setpoint instelling vanaf de thermostaat werkt:
:fill(white):strip_exif()/f/image/zO4lCW2WOg7FOnIXXoW6DUEL.png?f=user_large)
Nu had ik ook night shift nog aan staan, dus dat is wat verder afgekoeld dan eerder, waardoor ie vanmorgen z'n benen een beetje kon strekken.
Grafiek is wat messed up door de ontbrekende waardes van gisteren.
Wat bepaalt de schaal voor deze grafiek eigenlijk? Is die vast ingesteld?
Overigens ook grappig te zien hoe anders een T-Cap z'n run indeelt. Ik heb hem nog nooit boven de 35 hz gezien. Maar hij schaalt in stappen af.
en de log nog:
[ Voor 137% gewijzigd door MikeyMan op 11-11-2022 09:44 ]
Toch nog een kort runnetje:
:fill(white):strip_exif()/f/image/QQNlyzkYxTUYCGeCZPVM0rlx.png?f=user_large)
Deze keer 2 minuten. Das 100% winst
Edit: Zojuist nog eentje. Wederom 2 minuten.
code:
1
2
3
4
5
6
7
8
9
| 11/11 13:18:53 - MQTT Command - SetZ1HeatRequestTemperature: 25 11/11 13:18:48 - Function - Calculate new SP: New final SP calculated: Current setpont: 22 °C. New calculated setpoint: 25 °C 11/11 13:18:48 - Function SoftStart: Compressor Inactive - Correction: 0 11/11 13:16:48 - MQTT Command - SetZ1HeatRequestTemperature: 22 11/11 13:16:43 - Function - Calculate new SP: New final SP calculated: Current setpont: 25 °C. New calculated setpoint: 22 °C 11/11 13:16:43 - Function SoftStart: Correction: 0 > -3 °C - (STARTUP) Freq: 21Hz, Tout: 21°C 11/11 13:16:22 - MQTT Command - SetZ1HeatRequestTemperature: 25 11/11 13:16:17 - Function - Calculate new SP: New final SP calculated: Current setpont: 26 °C. New calculated setpoint: 25 °C 11/11 13:16:17 - Function RTC: Correction change: From 1 to 0 °C |
Deze keer 2 minuten. Das 100% winst
Edit: Zojuist nog eentje. Wederom 2 minuten.
[ Voor 67% gewijzigd door MikeyMan op 11-11-2022 15:56 ]
Nou, nu heb ik tijdens de start de delay helemaal uit gezet. Als dit niet werkt is het je waterflow misschien die te laag is?:
Toch nog een kort runnetje:
[Afbeelding]
code:
Deze keer 2 minuten. Das 100% winst
Edit: Zojuist nog eentje. Wederom 2 minuten.
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
| //////////////////////////////// SOFTSTART /////////////////////////////////////
// Declaration of variables including their values.
let msg1={}; // pin 1 - F_SS_correction
let msg99={}; // pin 2 - To Log
// return [msg1,msg99];
msg99.topic = "Function SoftStart";
var ThreeWay_Valve_State= global.get('ThreeWay_Valve_State');
if(ThreeWay_Valve_State===undefined){return null;}
var F_SS_state = global.get('Correction_2_softstart_on_off',"file"); // Get the global variable. Used to see if the softstart function is enabled.
if(F_SS_state===undefined) {global.set('Correction_2_softstart_on_off',0,"file");F_SS_state=0;}
var F_SS_correction = 0;
var F_SS_old_correction = global.get('F_SS_correction');
if (F_SS_old_correction===undefined) {F_SS_old_correction='n/a'}
var ss_Hz = global.get('compressor_frequency'); // Get the global variable for current compressor frequency
var Operating_Mode = global.get('Operating_Mode_State',"file")
var SP_start = global.get('F_WAR_SP'); // Setpoint after WAR calculation
var F_RTC_correction = global.get('F_RTC_correction'); // Correction of the RTC function
if (F_RTC_correction===undefined) {F_RTC_correction=0}
var F_NR_correction = global.get('F_NR_correction'); // Correction of the NightReduction function
if (F_NR_correction===undefined) {F_NR_correction=0}
var F_SS_SP_start = SP_start + F_RTC_correction + F_NR_correction; // Calculate the starting temperature (SP) for the SoftStart function
//
//***********************************************************************************
if (F_SS_state == 0 || ss_Hz == 0 || ThreeWay_Valve_State != 0 || Operating_Mode === undefined || Operating_Mode==1 || Operating_Mode==3 || Operating_Mode==5 || Operating_Mode==7 || Operating_Mode==8) // Check if the function is enabled. Check if the compressor is running. Check if 3wayvalvue is in HEAT mode(0).
{
F_SS_correction = 0; // If the function is off, or the compressor is off, set correction to zero
global.set('F_SS_correction',F_SS_correction); // Set the correctionvalue
context.set("StartTime",undefined);
msg1.payload = F_SS_correction;
msg1.topic = 'Compressor off. F_SS_correction 0';
msg99.payload = "Compressor Inactive - Correction: 0"
return [msg1,msg99];
}
//***********************************************************************************
//
else
{
var F_SS_new_SP; // declare an empty variable
var ss_PV_Ta = global.get('Main_Outlet_Temp'); // PV (Ta/outlet) Temperature of water.
var ss_PV_Tr = global.get('Main_Inlet_Temp'); // PV (Tr/inlet) Temperature of water
var T = '';
var C = '';
//
//***********************************************************************************
/////// Timer how long the compressoris on. Runtime //////////
var CurrentTime = new Date().getTime();
var StartTime = context.get("StartTime");
if (StartTime === undefined)
{
StartTime = CurrentTime;
context.set("StartTime",StartTime);
}
var TimeElapsed = ((CurrentTime - StartTime)/1000);
TimeElapsed = parseFloat(TimeElapsed.toFixed(0));
//***********************************************************************************
var Stage_1_Duration = 180; // Phase 1 duration in seconds
//***********************************************************************************
// Stage 1 - Pump just started
if (TimeElapsed < Stage_1_Duration)
{
global.set('F_SS_correction_active',1);
F_SS_correction = -3; // Set the starting correction to -3
F_SS_new_SP = F_SS_SP_start + F_SS_correction; // Calculate the NEW SP.
T = ' - (STARTUP)';
if (ss_PV_Ta -2 > F_SS_new_SP) // Check if the NEW SP is not too low (2C below Ta)
{
F_SS_new_SP = ss_PV_Ta -2; // NEW SP
F_SS_correction = F_SS_new_SP - F_SS_SP_start; // NEW CORRECTION
T = ' - (CATCH)';
}
if (F_SS_new_SP > F_SS_SP_start + 4) // Check if the NEW SP is not too high (4C above original SP)
{
F_SS_new_SP = F_SS_SP_start + 4; // NEW SP
F_SS_correction = 4; // NEW CORRECTION
T = ' - (CATCH)';
}
}
//***********************************************************************************
// Stage 2 - waiting for pump to relax
var F_SS_stage2 = global.get('F_SS_stage2',"file");
var F_SS_stage2_limit = global.get('F_SS_stage2_limit',"file");
F_SS_stage2 = F_SS_stage2 * 60; // convert minutes to seconds
if (TimeElapsed >= Stage_1_Duration && TimeElapsed < (F_SS_stage2))
{
global.set('F_SS_correction_active',1);
F_SS_new_SP = ss_PV_Ta -1; // NEW SP
if (F_SS_new_SP < F_SS_SP_start -3)
{
F_SS_new_SP = F_SS_SP_start -3;
}
F_SS_correction = F_SS_new_SP - F_SS_SP_start; // NEW CORRECTION
if (F_SS_correction > F_SS_stage2_limit)
{
F_SS_correction = F_SS_stage2_limit;
F_SS_new_SP = F_SS_SP_start + F_SS_stage2_limit;
C = ' (Capped)'
}
T = ' - (STABLE)';
if (TimeElapsed <= 300 && F_SS_correction > 0)
{
F_SS_correction = 0;
}
if (TimeElapsed > 300 && TimeElapsed <= 600 && F_SS_correction > 1)
{
F_SS_correction = 1;
}
}
//***********************************************************************************
// Stage 3 - Pump has relaxed. Remove correction, back to original setpoint
if (TimeElapsed >= F_SS_stage2)
{
////////////////////////
global.set('F_SS_correction_active',0);
F_SS_correction = 0; // NEW CORRECTION
F_SS_new_SP = F_SS_SP_start // NEW SP
T = ' - (ENDING)';
}
}
//***********************************************************************************
//
global.set('F_SS_correction',F_SS_correction);
msg1.payload = F_SS_correction;
msg1.topic = 'F_SS_correction ' + T;
if (F_SS_old_correction == F_SS_correction)
{
context.set("StartTime_phase2",undefined);
//msg99.payload = "Correction: " + F_SS_old_correction + " > " + F_SS_correction + " °C" + T + " Freq: " + ss_Hz + "Hz, Tout: " + ss_PV_Ta + "°C";
return [msg1,null];
}
if (F_SS_correction > F_SS_old_correction) // reduced response scenario (stage 2)
{
var StartTime_phase2 = context.get("StartTime_phase2");
if (StartTime_phase2 === undefined)
{
StartTime_phase2 = CurrentTime;
context.set("StartTime_phase2",StartTime_phase2);
}
var TimeElapsed_phase2 = ((CurrentTime - StartTime_phase2)/1000);
TimeElapsed = parseFloat(TimeElapsed.toFixed(0));
if (TimeElapsed_phase2 < 80 || (TimeElapsed_phase2 !== undefined && TimeElapsed < Stage_1_Duration))
{
global.set('F_SS_correction',F_SS_old_correction);
return null;}
else
{
msg99.payload = "Correction: " + F_SS_old_correction + " > " + F_SS_correction + " °C" + T + " Freq: " + ss_Hz + "Hz, Tout: " + ss_PV_Ta + "°C";
context.set("StartTime_phase2",CurrentTime);
// global.set('F_SS_correction',F_SS_correction);
return [msg1,msg99];
}
}
else
{
msg99.payload = "Correction: " + F_SS_old_correction + " > " + F_SS_correction + " °C" + T + " Freq: " + ss_Hz + "Hz, Tout: " + ss_PV_Ta + "°C";
context.set("StartTime_phase2",CurrentTime);
//***********************************************************************************
return [msg1,msg99];
} |
Deployed.
Even logisch beredeneerd... Eigenlijk zou ik die korte runs liever helemaal niet zien. Maar blijkbaar vindt de panasonic dat het nodig is. Moeten we hem dan langer maken? Of zorgen dat ie helemaal niet begint?
Waar zit het verschil in logica tussen dinsdag en later?
Even logisch beredeneerd... Eigenlijk zou ik die korte runs liever helemaal niet zien. Maar blijkbaar vindt de panasonic dat het nodig is. Moeten we hem dan langer maken? Of zorgen dat ie helemaal niet begint?
Waar zit het verschil in logica tussen dinsdag en later?
[ Voor 11% gewijzigd door MikeyMan op 11-11-2022 23:26 ]
Vreemd, ligt het niet aan je warmteafgifte?
Hier mooie lange run gehad. Om 04.00 ging de WP aan door RTC en nu net uit door de RTC.
/f/image/UcRjXuoC5rTXJL0y3uLZ5nWK.png?f=fotoalbum_large)
/f/image/RnYN1VFj6bvaUuixuQZuQFTI.png?f=fotoalbum_large)
Hier mooie lange run gehad. Om 04.00 ging de WP aan door RTC en nu net uit door de RTC.
:fill(white):strip_exif()/f/image/UcRjXuoC5rTXJL0y3uLZ5nWK.png?f=user_large)
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| 12/11 08:12:05 - Compressor: ...Stopped (runtime: 264 min) 12/11 08:12:01 - MQTT Command - SetHeatpump: 0 12/11 08:12:01 - Function RTC: on/off activated - Turn off power (Room temp: 21.05°C) 12/11 04:48:12 - MQTT Command - SetZ1HeatRequestTemperature: 28 12/11 04:48:12 - Function SoftStart: Correction: -3 > 0 °C - (ENDING) Freq: 19Hz, Tout: 26°C 12/11 03:54:47 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 03:54:47 - Function SoftStart: Correction: -2 > -3 °C - (STABLE) Freq: 32Hz, Tout: 26°C 12/11 03:54:27 - MQTT Command - SetZ1HeatRequestTemperature: 26 12/11 03:54:27 - Function SoftStart: Correction: -1 > -2 °C - (STABLE) Freq: 33Hz, Tout: 27°C 12/11 03:54:17 - MQTT Command - SetZ1HeatRequestTemperature: 27 12/11 03:54:17 - Function SoftStart: Correction: 0 > -1 °C - (STABLE) Freq: 32Hz, Tout: 28°C 12/11 03:52:47 - MQTT Command - SetZ1HeatRequestTemperature: 28 12/11 03:52:47 - Function SoftStart: Correction: 1 > 0 °C - (STABLE) Freq: 36Hz, Tout: 29°C 12/11 03:52:37 - MQTT Command - SetZ1HeatRequestTemperature: 29 12/11 03:52:37 - Function SoftStart: Correction: 0 > 1 °C - (STABLE) Freq: 40Hz, Tout: 30°C 12/11 03:51:57 - MQTT Command - SetZ1HeatRequestTemperature: 28 12/11 03:51:57 - Function SoftStart: Correction: -1 > 0 °C - (STABLE) Freq: 41Hz, Tout: 29°C 12/11 03:51:47 - MQTT Command - SetZ1HeatRequestTemperature: 27 12/11 03:51:46 - Function SoftStart: Correction: -2 > -1 °C - (STABLE) Freq: 42Hz, Tout: 28°C 12/11 03:51:32 - MQTT Command - SetZ1HeatRequestTemperature: 26 12/11 03:51:32 - Function SoftStart: Correction: -3 > -2 °C - (STABLE) Freq: 48Hz, Tout: 27°C 12/11 03:48:12 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 03:48:11 - Function SoftStart: Correction: 0 > -3 °C - (STARTUP) Freq: 21Hz, Tout: 18°C 12/11 03:48:11 - Compressor: ...Running... 12/11 03:45:01 - MQTT Command - SetHeatpump: 1 12/11 03:45:01 - Function RTC: on/off - Turn on power (Room temp: 20.45°C) ------------------------------------------------------------------------------------------------ |
:fill(white):strip_exif()/f/image/RnYN1VFj6bvaUuixuQZuQFTI.png?f=user_large)
[ Voor 6% gewijzigd door Maarten69 op 12-11-2022 08:26 ]
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
Nee, afgifte is meer dan prima. 200+ m2 vloerverwarming staat vol open. Td is met de huidige run van 200+ minuten ook al tijden 4 graden. Lijkt me netjes bij 27 graden Ta.
Die max temp increase moest ik eerder van ed naar 0 zetten, maar volgens mij was de logica dat dit pas na 10 (?) minuten effect zou hebben. Zover komt ie niet met deze runs. Maargoed, heb hem nu op 3 gezet
Vraag me alleen af:
- waarom wil ie die run starten
- Waarom stopt ie vervolgens?
/f/image/19y4hAVI5DuRde2wv4zI8dV3.png?f=fotoalbum_large)
Zei al; voor afgelopen dinsdag had ik die korte runnetjes niet.
Logs van vannacht:
@edterbak was dat lage setpoint van de solar functie al gefixt eigenlijk?
Die max temp increase moest ik eerder van ed naar 0 zetten, maar volgens mij was de logica dat dit pas na 10 (?) minuten effect zou hebben. Zover komt ie niet met deze runs. Maargoed, heb hem nu op 3 gezet
Vraag me alleen af:
- waarom wil ie die run starten
- Waarom stopt ie vervolgens?
:fill(white):strip_exif()/f/image/19y4hAVI5DuRde2wv4zI8dV3.png?f=user_large)
Zei al; voor afgelopen dinsdag had ik die korte runnetjes niet.
Logs van vannacht:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| 12/11 07:43:39 - MQTT Command - SetZ1HeatRequestTemperature: 27 12/11 07:43:34 - Function - Calculate new SP: New final SP calculated: Current setpont: 28 °C. New calculated setpoint: 27 °C 12/11 07:43:34 - Function RTC: Correction change: From 1 to 0 °C 12/11 06:44:56 - MQTT Command - SetZ1HeatRequestTemperature: 28 12/11 06:44:51 - Function - Calculate new SP: New final SP calculated: Current setpont: 27 °C. New calculated setpoint: 28 °C 12/11 06:44:50 - Function WAR: Setpoint change: From 26 to 27 °C 12/11 06:02:33 - MQTT Command - SetZ1HeatRequestTemperature: 27 12/11 06:02:28 - Function - Calculate new SP: New final SP calculated: Current setpont: 28 °C. New calculated setpoint: 27 °C 12/11 06:02:27 - Function RTC: Correction change: From 2 to 1 °C 12/11 05:33:45 - MQTT Command - SetZ1HeatRequestTemperature: 28 12/11 05:33:40 - Function - Calculate new SP: New final SP calculated: Current setpont: 25 °C. New calculated setpoint: 28 °C 12/11 05:33:40 - Function SoftStart: Correction: -3 > 0 °C - (ENDING) Freq: 20Hz, Tout: 27°C 12/11 05:32:16 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 05:32:11 - Function - Calculate new SP: New final SP calculated: Current setpont: 26 °C. New calculated setpoint: 25 °C 12/11 05:32:11 - Function RTC: Correction change: From 3 to 2 °C 12/11 05:02:19 - MQTT Command - SetZ1HeatRequestTemperature: 26 12/11 05:02:14 - Function - Calculate new SP: New final SP calculated: Current setpont: 29 °C. New calculated setpoint: 26 °C 12/11 05:02:14 - Function SoftStart: Correction: 0 > -3 °C - (STARTUP) Freq: 21Hz, Tout: 20°C 12/11 05:01:59 - RTC: Room setpoint changed to: 20.5 °C 12/11 05:01:54 - MQTT Command - SetZ1HeatRequestTemperature: 29 12/11 05:01:49 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 29 °C 12/11 05:01:49 - Function RTC: Correction change: From -2 to 3 °C 12/11 04:01:14 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 04:01:09 - Function - Calculate new SP: New final SP calculated: Current setpont: 25 °C. New calculated setpoint: 24 °C 12/11 04:01:09 - Function RTC: Correction change: From -1 to -2 °C 12/11 03:40:03 - Function SoftStart: Compressor Inactive - Correction: 0 12/11 02:53:43 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 02:53:38 - Function - Calculate new SP: New final SP calculated: Current setpont: 22 °C. New calculated setpoint: 25 °C 12/11 02:53:38 - Function SoftStart: Correction: -3 > 0 °C - (STABLE) Freq: 35Hz, Tout: 26°C 12/11 02:50:43 - MQTT Command - SetZ1HeatRequestTemperature: 22 12/11 02:50:38 - Function - Calculate new SP: New final SP calculated: Current setpont: 25 °C. New calculated setpoint: 22 °C 12/11 02:50:38 - Function SoftStart: Correction: 0 > -3 °C - (STARTUP) Freq: 21Hz, Tout: 20°C 12/11 02:50:18 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 02:50:13 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 25 °C 12/11 02:50:13 - Function RTC: Correction change: From -2 to -1 °C 12/11 02:11:22 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 02:11:17 - Function - Calculate new SP: New final SP calculated: Current setpont: 21 °C. New calculated setpoint: 24 °C 12/11 02:11:17 - Function SoftStart: Compressor Inactive - Correction: 0 12/11 02:10:12 - MQTT Command - SetZ1HeatRequestTemperature: 21 12/11 02:10:07 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 21 °C 12/11 02:10:07 - Function SoftStart: Correction: 0 > -3 °C - (STARTUP) Freq: 18Hz, Tout: 20°C 12/11 02:09:50 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 02:09:45 - Function - Calculate new SP: New final SP calculated: Current setpont: 23 °C. New calculated setpoint: 24 °C 12/11 02:09:45 - Function RTC: Correction change: From -3 to -2 °C 12/11 01:23:52 - MQTT Command - SetZ1HeatRequestTemperature: 23 12/11 01:23:47 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 23 °C 12/11 01:23:47 - Function WAR: Setpoint change: From 27 to 26 °C 12/11 01:12:17 - Function SoftStart: Compressor Inactive - Correction: 0 12/11 01:09:10 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 01:09:05 - Function - Calculate new SP: New final SP calculated: Current setpont: 25 °C. New calculated setpoint: 24 °C 12/11 01:09:05 - Function RTC: Correction change: From -2 to -3 °C 12/11 01:01:57 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 01:01:52 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 25 °C 12/11 01:01:51 - Function SoftStart: Correction: -1 > 0 °C - (ENDING) Freq: 20Hz, Tout: 26°C 12/11 01:00:00 - Function Solar: New day; Reset Solar function. DHW SP already 48 |
@edterbak was dat lage setpoint van de solar functie al gefixt eigenlijk?
[ Voor 87% gewijzigd door MikeyMan op 12-11-2022 09:04 ]
:fill(white):strip_exif()/f/image/rSrU7ejNCEoTZjXPlL8kBWJ0.png?f=user_large)
Ik heb m'n langste run ooit momenteel
Om 6:00 ging de nachtverlaging eraf. Je ziet ook de COP telkens wat inzakken naarmate het kouder wordt buiten.
@MikeyMan
De RTC correctie van -2 naar +3 is wel heel vreemd. Kun je nog een keer je huidige RTC instellingen delen?
Want als Targettemp met 5 graden wordt verhoogt lijkt het mij wel logisch dat je compressor aan gaat
code:
1
2
3
4
| 12/11 05:01:54 - MQTT Command - SetZ1HeatRequestTemperature: 29 12/11 05:01:49 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 29 °C 12/11 05:01:49 - Function RTC: Correction change: From -2 to 3 °C 12/11 04:01:14 - MQTT Command - SetZ1HeatRequestTemperature: 24 |
De RTC correctie van -2 naar +3 is wel heel vreemd. Kun je nog een keer je huidige RTC instellingen delen?
Want als Targettemp met 5 graden wordt verhoogt lijkt het mij wel logisch dat je compressor aan gaat
[ Voor 10% gewijzigd door Maarten69 op 12-11-2022 09:22 ]
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
Die is niet zo vreemd. Op dat moment gaat de room setpoint van 19.5 naar 20.5. Dus die is verklaarbaar:
@MikeyMan
code:
De RTC correctie van -2 naar +3 is wel heel vreemd. Kun je nog een keer je huidige RTC instellingen delen?
Want als Targettemp met 5 graden wordt verhoogt lijkt het mij wel logisch dat je compressor aan gaat
Probleem is in mijn ogen vooral het runnetje van 02:09.
Heb nu ook een schitterende run van 280 minuten and counting
Ah ok, dat is dus verklaarbaar.:
[...]
Die is niet zo vreemd. Op dat moment gaat de room setpoint van 19.5 naar 20.5. Dus die is verklaarbaar
Probleem is in mijn ogen vooral het runnetje van 02:09.
Heb nu ook een schitterende run van 280 minuten and counting
Ik zou tijdelijk een extra logging maken, want met Targettemps van 21 graden kan het makkelijk zijn dat de Tinlet die temperatuur ook heeft en dan slaat hij af binnen 2 minuten!
Wil je dat ik dat even maak voor je?
Edit: Importeer dan even dit op je Personal Tab:
code:
1
| [{"id":"fdf17b49c89985aa","type":"group","z":"1460ade6f3a27cb9","name":"Temp logging","style":{"label":true},"nodes":["d91812457acc25e7","7b49b17e0ac79c49","1cd249c7943700fd","744883c501bbb79e"],"x":1254,"y":879,"w":922,"h":82},{"id":"d91812457acc25e7","type":"mqtt in","z":"1460ade6f3a27cb9","g":"fdf17b49c89985aa","name":"TOP8 - panasonic_heat_pump/main/Compressor_Freq","topic":"panasonic_heat_pump/main/Compressor_Freq","qos":"0","datatype":"auto","broker":"92e5b2c.00a8b5","nl":false,"rap":true,"rh":0,"inputs":0,"x":1480,"y":920,"wires":[["7b49b17e0ac79c49"]]},{"id":"7b49b17e0ac79c49","type":"function","z":"1460ade6f3a27cb9","g":"fdf17b49c89985aa","name":"Log all temps","func":"let msg1 = {};\nmsg.topic = \"Temps\";\nif (msg.payload > 0) \n { \n var Freq = msg.payload;\n var Ta = global.get('Main_Outlet_Temp'); // PV (Ta/outlet) Temperature of water.\n var Tr = global.get('Main_Inlet_Temp'); // PV (Tr/inlet) Temperature of water\n var SP = global.get('Main_Target_Temp'); \n msg.payload = \"Target=\" + SP + \"°C\" + \", Inlet=\" + Tr + \"°C\" + \", Outlet=\" + Ta + \"°C\" + \", Freq=\" + Freq + \" Hz\"; \n } \nelse \n {\n msg.topic = \"Compressor\";\n var runtime = global.get(\"compressor_runtime\");\n msg.payload = \"Stopped (runtime: \" + runtime + \" min)\";\n } \nreturn msg;\n\n\n","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":1820,"y":920,"wires":[["1cd249c7943700fd"]]},{"id":"1cd249c7943700fd","type":"rbe","z":"1460ade6f3a27cb9","g":"fdf17b49c89985aa","name":"","func":"rbe","gap":"","start":"","inout":"out","septopics":true,"property":"payload","topi":"topic","x":2010,"y":920,"wires":[["744883c501bbb79e"]]},{"id":"744883c501bbb79e","type":"link out","z":"1460ade6f3a27cb9","g":"fdf17b49c89985aa","name":"Send to log","mode":"link","links":["031e62b0bf3df7d7"],"x":2135,"y":920,"wires":[]},{"id":"92e5b2c.00a8b5","type":"mqtt-broker","name":"MQTT (x.x.x.x)","broker":"core-mosquitto","port":"1883","clientid":"","autoConnect":true,"usetls":false,"compatmode":false,"protocolVersion":"4","keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthRetain":"false","birthPayload":"","birthMsg":{},"closeTopic":"","closeQos":"0","closeRetain":"false","closePayload":"","closeMsg":{},"willTopic":"","willQos":"0","willRetain":"false","willPayload":"","willMsg":{},"userProps":"","sessionExpiry":""}] |
Krijg je misschien wel even een beetje log spam, maar zo zie je wel bij een run van 2 minuten waarom:
Blijf het persoonlijk ook idioot vinden dat mijn Pana altijd naar 45 Hz gaat bij start.
Wil je iets minder logging vervang dan (op regel 9) de code door:
code:
1
| msg.payload = "Target=" + SP + "°C" + ", Inlet=" + Tr + "°C" + ", Outlet=" + Ta + "°C"; |
Elke frequentie verandering genereert nu namelijk een log-regel.
Als je dan weer zo'n korte run hebt deel dan weer je log. Denk dat we er dan wel uit gaan komen
[ Voor 119% gewijzigd door Maarten69 op 12-11-2022 10:26 ]
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
:strip_exif()/u/33876/crop5db309f39f3f0_cropped.gif?f=community)
vanochtend mijn 1e defrost gezien. Dat zal mede wel door de hoge luchtvochtigheid komen aangezien mijn ramen aan de zon zijde nu pas bijna condens vrij zijn.
:strip_exif()/f/image/h474KV8qnvGO3uWJQiKdAGqs.jpg?f=fotoalbum_medium)
dit is overigens zonder speciale instellingen en op een nog oude flows versie
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/h474KV8qnvGO3uWJQiKdAGqs.jpg?f=user_large)
dit is overigens zonder speciale instellingen en op een nog oude flows versie
Taal fouten inbegrepen ;)
Mijn AI Art YouTube kanaal
@MikeyMan Met welke frequentie blijft jou T-cap draaien met de buitentemp van afgelopen nacht en nu?
Ik heb afgelopen nacht de quiet mode uit gezet(stond voorheen nog steeds op level 3) Maar krijg nu de hele nacht korte runs met een hoge frequentie.
Softstart staat aan met max 3 temp increase.
Mijn ingestelde Dt staat op 2.
Pomp flow op 42L/min over het buffervat.
Als ik de pomp flow lager zet(18L/min bijv), loopt de Ta op naar 5 a 6 graden boven Tr, terwijl Tr gelijk blijft. Dit komt natuurlijk omdat hij op zo'n hoge frequentie loopt. Maar waarom?
Ik draai puur op WAR. Temp in woonkamer is 24/7 +-20 graden. Zoneregeling heb ik nu al de hele week uitgeschakeld. Ook geen RTC en Night shift aan.
Mijn systeem bestaat uit 7 groepen die dus altijd open staan met zo'n 65m2 vloerverwarming met een parallel buffervat van 300L.
Stooklijn is:
Buiten 15 - Water 21
Buiten 0 - Water 25
Buiten -15 Water 28
Flow versie 20.90
Bij de run van 21.00 tot 22.15 stond quiet mode op level 3
Wie heeft er hier nog een goed idee?/f/image/cuPEXrEMwWYkLEGHGFPVoyep.png?f=fotoalbum_large)
Quiet mode uitgezet om 0:15
Ik heb afgelopen nacht de quiet mode uit gezet(stond voorheen nog steeds op level 3) Maar krijg nu de hele nacht korte runs met een hoge frequentie.
Softstart staat aan met max 3 temp increase.
Mijn ingestelde Dt staat op 2.
Pomp flow op 42L/min over het buffervat.
Als ik de pomp flow lager zet(18L/min bijv), loopt de Ta op naar 5 a 6 graden boven Tr, terwijl Tr gelijk blijft. Dit komt natuurlijk omdat hij op zo'n hoge frequentie loopt. Maar waarom?
Ik draai puur op WAR. Temp in woonkamer is 24/7 +-20 graden. Zoneregeling heb ik nu al de hele week uitgeschakeld. Ook geen RTC en Night shift aan.
Mijn systeem bestaat uit 7 groepen die dus altijd open staan met zo'n 65m2 vloerverwarming met een parallel buffervat van 300L.
Stooklijn is:
Buiten 15 - Water 21
Buiten 0 - Water 25
Buiten -15 Water 28
Flow versie 20.90
Bij de run van 21.00 tot 22.15 stond quiet mode op level 3
Wie heeft er hier nog een goed idee?
:fill(white):strip_exif()/f/image/cuPEXrEMwWYkLEGHGFPVoyep.png?f=user_large)
Quiet mode uitgezet om 0:15
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
| 12/11 07:31:34 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 07:31:29 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 07:31:24 - Function - Calculate new SP: New final SP calculated: Current setpont: 27 °C. New calculated setpoint: 24 °C 12/11 07:31:24 - Function SoftStart: Inactive - Correction 0 12/11 07:08:03 - MQTT Command - SetZ1HeatRequestTemperature: 27 12/11 07:07:59 - MQTT Command - SetZ1HeatRequestTemperature: 27 12/11 07:07:54 - Function - Calculate new SP: New final SP calculated: Current setpont: 25 °C. New calculated setpoint: 27 °C 12/11 07:03:03 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 07:02:58 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 07:02:53 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 25 °C 12/11 07:01:03 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 07:00:59 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 07:00:54 - Function - Calculate new SP: New final SP calculated: Current setpont: 25 °C. New calculated setpoint: 24 °C 12/11 07:00:53 - Function SoftStart: Correction: 1 > 0 °C - (STABLE) Freq: 35Hz, Tout: 27°C 12/11 06:59:28 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 06:59:23 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 06:59:18 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 25 °C 12/11 06:58:48 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 06:58:43 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 06:58:38 - Function - Calculate new SP: New final SP calculated: Current setpont: 23 °C. New calculated setpoint: 24 °C 12/11 06:58:23 - MQTT Command - SetZ1HeatRequestTemperature: 23 12/11 06:58:18 - MQTT Command - SetZ1HeatRequestTemperature: 23 12/11 06:58:13 - Function - Calculate new SP: New final SP calculated: Current setpont: 22 °C. New calculated setpoint: 23 °C 12/11 06:57:58 - MQTT Command - SetZ1HeatRequestTemperature: 22 12/11 06:57:53 - MQTT Command - SetZ1HeatRequestTemperature: 22 12/11 06:57:48 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 22 °C 12/11 06:57:48 - Function SoftStart: Correction: 0 > -2 °C - (CATCH) Freq: 19Hz, Tout: 24°C 12/11 06:02:43 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 06:02:38 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 06:02:33 - Function - Calculate new SP: New final SP calculated: Current setpont: 25 °C. New calculated setpoint: 24 °C 12/11 06:02:33 - Function WAR: Setpoint change: From 25 to 24 °C 12/11 05:23:42 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 05:23:37 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 05:23:32 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 25 °C 12/11 05:23:32 - Function WAR: Setpoint change: From 24 to 25 °C 12/11 05:09:47 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 05:09:42 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 05:09:37 - Function - Calculate new SP: New final SP calculated: Current setpont: 27 °C. New calculated setpoint: 24 °C 12/11 05:09:37 - Function SoftStart: Inactive - Correction 0 12/11 04:47:22 - MQTT Command - SetZ1HeatRequestTemperature: 27 12/11 04:47:17 - MQTT Command - SetZ1HeatRequestTemperature: 27 12/11 04:47:12 - Function - Calculate new SP: New final SP calculated: Current setpont: 25 °C. New calculated setpoint: 27 °C 12/11 04:42:32 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 04:42:27 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 04:42:22 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 25 °C 12/11 04:40:12 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 04:40:07 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 04:40:02 - Function - Calculate new SP: New final SP calculated: Current setpont: 25 °C. New calculated setpoint: 24 °C 12/11 04:40:02 - Function SoftStart: Correction: 1 > 0 °C - (STABLE) Freq: 35Hz, Tout: 27°C 12/11 04:38:17 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 04:38:12 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 04:38:07 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 25 °C 12/11 04:37:52 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 04:37:47 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 04:37:42 - Function - Calculate new SP: New final SP calculated: Current setpont: 23 °C. New calculated setpoint: 24 °C 12/11 04:37:37 - MQTT Command - SetZ1HeatRequestTemperature: 23 12/11 04:37:32 - MQTT Command - SetZ1HeatRequestTemperature: 23 12/11 04:37:27 - Function - Calculate new SP: New final SP calculated: Current setpont: 22 °C. New calculated setpoint: 23 °C 12/11 04:37:12 - MQTT Command - SetZ1HeatRequestTemperature: 22 12/11 04:37:07 - MQTT Command - SetZ1HeatRequestTemperature: 22 12/11 04:37:02 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 22 °C 12/11 04:37:02 - Function SoftStart: Correction: 0 > -2 °C - (CATCH) Freq: 19Hz, Tout: 24°C 12/11 02:46:50 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 02:46:45 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 02:46:40 - Function - Calculate new SP: New final SP calculated: Current setpont: 27 °C. New calculated setpoint: 24 °C 12/11 02:46:40 - Function SoftStart: Inactive - Correction 0 12/11 02:23:55 - MQTT Command - SetZ1HeatRequestTemperature: 27 12/11 02:23:50 - MQTT Command - SetZ1HeatRequestTemperature: 27 12/11 02:23:45 - Function - Calculate new SP: New final SP calculated: Current setpont: 25 °C. New calculated setpoint: 27 °C 12/11 02:19:00 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 02:18:55 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 02:18:50 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 25 °C 12/11 02:16:50 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 02:16:45 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 02:16:40 - Function - Calculate new SP: New final SP calculated: Current setpont: 25 °C. New calculated setpoint: 24 °C 12/11 02:16:40 - Function SoftStart: Correction: 1 > 0 °C - (STABLE) Freq: 34Hz, Tout: 27°C 12/11 02:14:45 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 02:14:40 - MQTT Command - SetZ1HeatRequestTemperature: 25 12/11 02:14:35 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 25 °C 12/11 02:14:25 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 02:14:20 - MQTT Command - SetZ1HeatRequestTemperature: 24 12/11 02:14:15 - Function - Calculate new SP: New final SP calculated: Current setpont: 23 °C. New calculated setpoint: 24 °C 12/11 02:14:10 - MQTT Command - SetZ1HeatRequestTemperature: 23 12/11 02:14:05 - MQTT Command - SetZ1HeatRequestTemperature: 23 12/11 02:14:00 - Function - Calculate new SP: New final SP calculated: Current setpont: 22 °C. New calculated setpoint: 23 °C 12/11 02:13:50 - MQTT Command - SetZ1HeatRequestTemperature: 22 12/11 02:13:45 - MQTT Command - SetZ1HeatRequestTemperature: 22 12/11 02:13:40 - Function - Calculate new SP: New final SP calculated: Current setpont: 24 °C. New calculated setpoint: 22 °C 12/11 02:13:40 - Function SoftStart: Correction: 0 > -2 °C - (CATCH) Freq: 20Hz, Tout: 24°C |
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA

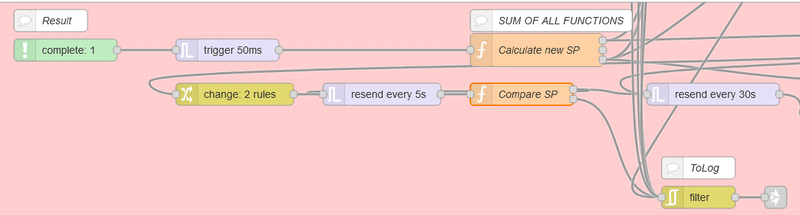

Maar de flow wilt het heruitzenden na 5 seconden, dat is wel erg snel. Deze begrijp ik niet. wel:
/f/image/PUhTBBZyvcNQHxRWpjBPDvnN.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/PUhTBBZyvcNQHxRWpjBPDvnN.png?f=user_large)
[ Voor 65% gewijzigd door Maarten69 op 12-11-2022 11:55 ]
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
:fill(white):strip_exif()/f/image/ZMso3wpnRvRZWCC0DOe2XYDQ.png?f=user_large)
code:
1
| [{"id":"fdf17b49c89985aa","type":"group","z":"1460ade6f3a27cb9","name":"Temp logging","style":{"label":true},"nodes":["d91812457acc25e7","7b49b17e0ac79c49","1cd249c7943700fd","744883c501bbb79e"],"x":1254,"y":879,"w":922,"h":82},{"id":"d91812457acc25e7","type":"mqtt in","z":"1460ade6f3a27cb9","g":"fdf17b49c89985aa","name":"TOP8 - panasonic_heat_pump/main/Compressor_Freq","topic":"panasonic_heat_pump/main/Compressor_Freq","qos":"0","datatype":"auto","broker":"92e5b2c.00a8b5","nl":false,"rap":true,"rh":0,"inputs":0,"x":1480,"y":920,"wires":[["7b49b17e0ac79c49"]]},{"id":"7b49b17e0ac79c49","type":"function","z":"1460ade6f3a27cb9","g":"fdf17b49c89985aa","name":"Log all temps","func":"let msg1 = {};\nmsg.topic = \"Temps\";\nif (msg.payload > 0) \n { \n var Freq = msg.payload;\n var Ta = global.get('Main_Outlet_Temp'); // PV (Ta/outlet) Temperature of water.\n var Tr = global.get('Main_Inlet_Temp'); // PV (Tr/inlet) Temperature of water\n var SP = global.get('Main_Target_Temp'); \n msg.payload = \"Target=\" + SP + \"°C\" + \", Inlet=\" + Tr + \"°C\" + \", Outlet=\" + Ta + \"°C\";// + \", Freq=\" + Freq + \" Hz\"; \n } \nelse \n {\n msg.topic = \"Compressor\";\n var runtime = global.get(\"compressor_runtime\");\n msg.payload = \"Stopped (runtime: \" + runtime + \" min)\";\n } \nreturn msg;\n\n\n","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":1820,"y":920,"wires":[["1cd249c7943700fd"]]},{"id":"1cd249c7943700fd","type":"rbe","z":"1460ade6f3a27cb9","g":"fdf17b49c89985aa","name":"","func":"rbe","gap":"","start":"","inout":"out","septopics":true,"property":"payload","topi":"topic","x":2010,"y":920,"wires":[["744883c501bbb79e"]]},{"id":"744883c501bbb79e","type":"link out","z":"1460ade6f3a27cb9","g":"fdf17b49c89985aa","name":"Send to log","mode":"link","links":["031e62b0bf3df7d7"],"x":2135,"y":920,"wires":[]},{"id":"92e5b2c.00a8b5","type":"mqtt-broker","name":"MQTT (x.x.x.x)","broker":"core-mosquitto","port":"1883","clientid":"","autoConnect":true,"usetls":false,"compatmode":false,"protocolVersion":"4","keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthRetain":"false","birthPayload":"","birthMsg":{},"closeTopic":"","closeQos":"0","closeRetain":"false","closePayload":"","closeMsg":{},"willTopic":"","willQos":"0","willRetain":"false","willPayload":"","willMsg":{},"userProps":"","sessionExpiry":""}] |

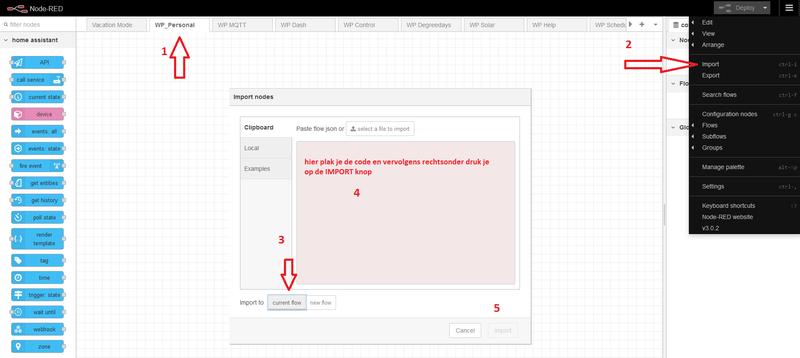

Vergeet uiteindelijk niet op DEPLOY te drukken.
Verwijderen is gewoon wissen van deze nodes en weer DEPLOY.
@fietsensloper Die 1ste run ziet er wel normaal uit, lage freq. Heb je daarna iets aangepast?
ohw:
Check mijn post van 10:43 want de reden elke 5 sec is logisch.
[ Voor 82% gewijzigd door Maarten69 op 12-11-2022 11:56 ]
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
Zou goed kunnen, lijkt me ook wat laag, maar ik heb geen ervaring met vloerverwarming.
Gaat om Heat delta denk ik? Zou dat niet te laag zijn?
:fill(white):strip_exif()/f/image/HfElLNJDqSL6nNyqlafo0pSy.png?f=user_large)

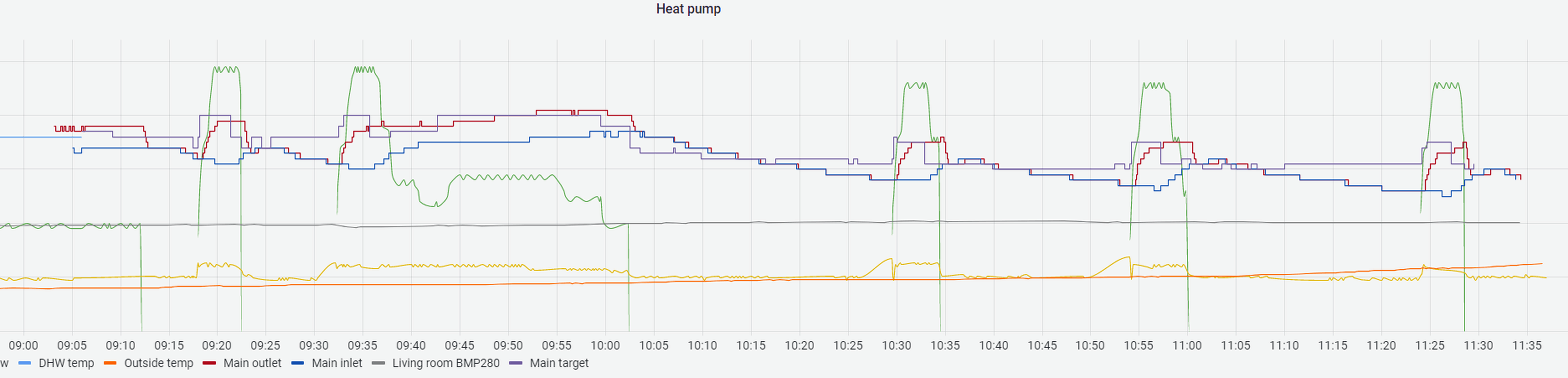

Helaas hier ook weer korte runs na die hele lange van vanochtend. Telkens als er in 1x 4 graden correctie vanaf wordt gehaald gaat de compressor uit.
12/11 11:27:04 - Function SoftStart: Correction: 4 > 0 °C - (STABLE) Freq: 45Hz, Tout: 33°C
Zou er meer kans zijn op een langere run als deze correctie stapsgewijs zou worden afgebouwd? Dat 'ie tijd heeft om wat terug te toeren?
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
@Maarten69 Dankje, heb de flow erin staan! Nu wachten op de volgende run.
Maar als ik mijn setpoint verhoog, loopt mijn kamertemperatuur ook op natuurlijk. Dit dan weer laten compenseren door RTC?
@Aikon Gaat inderdaad over Heat delta. Ik weet niet of dat te laag is? Mijn idee was juist om de Dt te verlagen en zo de compressor wat te drukken. Mijn idee was, dat hij het toerental niet zo ver verhoogd omdat hij niet meer dan 2 graden boven de Tr mag komen met zijn Ta. Ik dacht dus, dat als Ta 3 of 4 graden boven Tr komt, hij terug gaat regelen om Ta te verlagen. In de praktijk werkt dit dus helaas niet.
@MikeyMan Hele mooie run inderdaad! Daar ben ik wel jaloers op!
Maar als ik mijn setpoint verhoog, loopt mijn kamertemperatuur ook op natuurlijk. Dit dan weer laten compenseren door RTC?
@Aikon Gaat inderdaad over Heat delta. Ik weet niet of dat te laag is? Mijn idee was juist om de Dt te verlagen en zo de compressor wat te drukken. Mijn idee was, dat hij het toerental niet zo ver verhoogd omdat hij niet meer dan 2 graden boven de Tr mag komen met zijn Ta. Ik dacht dus, dat als Ta 3 of 4 graden boven Tr komt, hij terug gaat regelen om Ta te verlagen. In de praktijk werkt dit dus helaas niet.
@MikeyMan Hele mooie run inderdaad! Daar ben ik wel jaloers op!

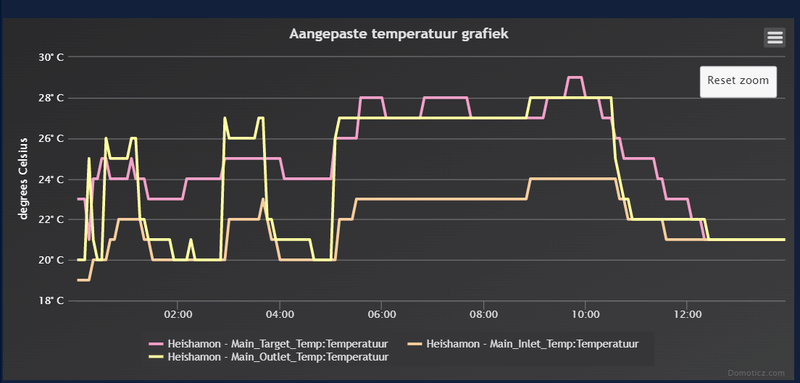

SP, target temperatuur... we bedoelen geloof ik water temperatuur verhogen.
Met een hogere Heat delta zal de wp meer ruimte hebben om terug te regelen en efficiënter lopen, en dus langer te lopen. Probeer het gewoon eens met Heat delta 8 ofzo. Dat is iig wat ik gebruik.
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
:fill(white):strip_exif()/f/image/tYEn500CVmpAWa3h7NzA1qFG.png?f=user_large)
Ik ga vanavond (laat) een update plaatsen.
Ik heb de flow van @Aikon geimporteerd. Als het goed is Aikon, herken je alles nog (minus de discussie die we hadden over die kopjes in Home scherm)
@MikeyMan @Maarten69
Ik denk niet dat de issues rondom softstart moeten zorgen dat de nieuwe Main/stable release moet wachten. Ik ben namelijk bang dat dit een dingetje blijft afhankelijk van HW configuratie.
Zijn jullie het hier mee eens?

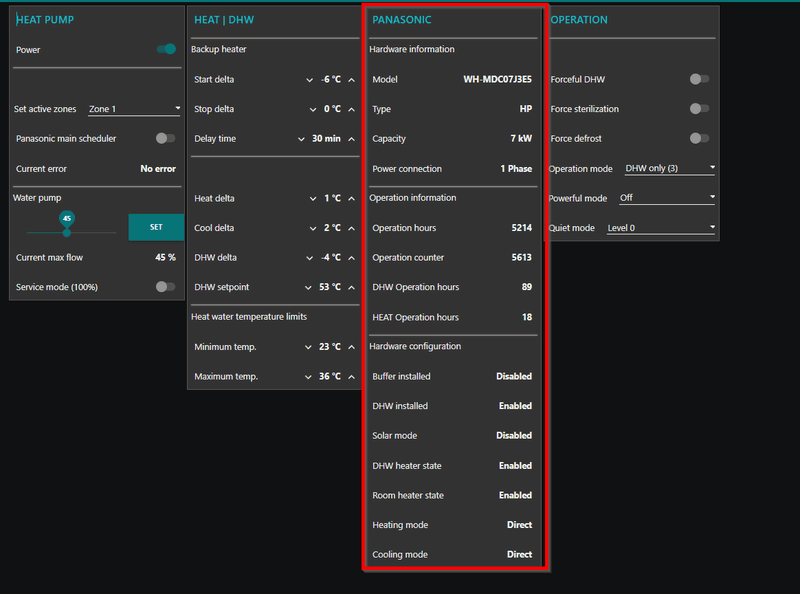

Ik heb teven een stukje extra informatie toegevoegd in SETTINGS tab.
/f/image/gwcEOLq27QuCGfEt1MZ2hRol.png?f=fotoalbum_large)
Ik heb de flow van @Aikon geimporteerd. Als het goed is Aikon, herken je alles nog (minus de discussie die we hadden over die kopjes in Home scherm)
@MikeyMan @Maarten69
Ik denk niet dat de issues rondom softstart moeten zorgen dat de nieuwe Main/stable release moet wachten. Ik ben namelijk bang dat dit een dingetje blijft afhankelijk van HW configuratie.
Zijn jullie het hier mee eens?
Ik heb teven een stukje extra informatie toegevoegd in SETTINGS tab.
:fill(white):strip_exif()/f/image/gwcEOLq27QuCGfEt1MZ2hRol.png?f=user_large)

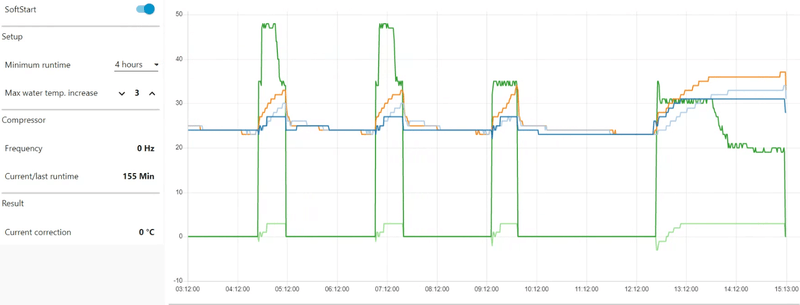

Hierbij de log van mijn laatste en mooie lange run met de hogere temperaturen
/f/image/qeTtyqd23CYWiZ0rqdp7vKyF.png?f=fotoalbum_large)
@Maarten69 Ergens heb ik iets niet goed gedaan met de log flow. Heb hem nu opnieuw toegevoegd, maarja dan is de log van de laatste run dus weg
Volgt dus nog!
Maargoed, nu ik dus met een hogere water temperatuur draai wordt mijn woonkamer natuurlijk ook veel te warm. Wat is nu een handige vervolgstap? Langzaam maar zeker de water temp weer verlagen tot net boven het punt waarbij de runs weer heel kort worden? Of met de RTC aan de gang gaan?
:fill(white):strip_exif()/f/image/qeTtyqd23CYWiZ0rqdp7vKyF.png?f=user_large)
@Maarten69 Ergens heb ik iets niet goed gedaan met de log flow. Heb hem nu opnieuw toegevoegd, maarja dan is de log van de laatste run dus weg
Volgt dus nog!Maargoed, nu ik dus met een hogere water temperatuur draai wordt mijn woonkamer natuurlijk ook veel te warm. Wat is nu een handige vervolgstap? Langzaam maar zeker de water temp weer verlagen tot net boven het punt waarbij de runs weer heel kort worden? Of met de RTC aan de gang gaan?
Als het warm is mag ie ook afslaan toch. RTC kan daar inderdaad in helpen, maar dan moet je wel een temp sensor hebben.:
Hierbij de log van mijn laatste en mooie lange run met de hogere temperaturen
[Afbeelding]
@Maarten69 Ergens heb ik iets niet goed gedaan met de log flow. Heb hem nu opnieuw toegevoegd, maarja dan is de log van de laatste run dus weg
Maargoed, nu ik dus met een hogere water temperatuur draai wordt mijn woonkamer natuurlijk ook veel te warm. Wat is nu een handige vervolgstap? Langzaam maar zeker de water temp weer verlagen tot net boven het punt waarbij de runs weer heel kort worden? Of met de RTC aan de gang gaan?
Bijzonder dat jij wilt aansturen met 23-27 graden, maar volgens de outlet temp de target temp wel hoger moet om niet af te slaan.:
@Maarten69 Ergens heb ik iets niet goed gedaan met de log flow. Heb hem nu opnieuw toegevoegd, maarja dan is de log van de laatste run dus weg
...Of met de RTC aan de gang gaan?
Ik denk dat jouw installatie niet helemaal conform is. In dit geval zou ik sturen met RTC aan/uit inderdaad.
Op zich wel benieuwd hoe jouw installatie eruit ziet. MIsschien PM met schema (schets) sturen.
Stuur dan meteen de lijst met TOPs vanuit Heishamon mee.
[ Voor 12% gewijzigd door Maarten69 op 12-11-2022 16:54 ]
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
@MikeyMan Als het warm is mag hij zeker afslaan. Alleen heb ik nu mijn zoneregeling dus uitgeschakeld en verwarmde ik puur en alleen op WAR met een watertemp tussen de 22 en 25 graden afgelopen week. Daarmee was mijn woonkamer constant +-20 graden.
Als ik nu constant water door mijn vloer laat gaan van 28 graden, wordt het natuurlijk veel te warm in de woonkamer.
Dit kan ik nu natuurlijk laten regelen door de zoneregeling, alleen vindt de WP dat weer niet zo fijn. Dan krijg ik weer hele korte runs omdat hij het buffervat gaat verwarmen terwijl de zoneregeling dicht staat of ondertussen gaat. De buffer heeft hij natuurlijk heel snel warm.
@Maarten69 Bij die laatste run heb ik hem ingesteld op 28 graden om te proberen. Daar komt de 3 graden correctie van de keeprunning bij. Komt op 31 graden Tr. Van Panasonic moet hij afslaan bij 3 graden boven het setpoint. Gaat hij dus uit bij een Tr van 34 graden. Dat is volgens mij ook gebeurd.
Of heb jij hier hele andere ideeen over? Dan hoor ik die natuurlijk graag!
Als ik nu constant water door mijn vloer laat gaan van 28 graden, wordt het natuurlijk veel te warm in de woonkamer.
Dit kan ik nu natuurlijk laten regelen door de zoneregeling, alleen vindt de WP dat weer niet zo fijn. Dan krijg ik weer hele korte runs omdat hij het buffervat gaat verwarmen terwijl de zoneregeling dicht staat of ondertussen gaat. De buffer heeft hij natuurlijk heel snel warm.
@Maarten69 Bij die laatste run heb ik hem ingesteld op 28 graden om te proberen. Daar komt de 3 graden correctie van de keeprunning bij. Komt op 31 graden Tr. Van Panasonic moet hij afslaan bij 3 graden boven het setpoint. Gaat hij dus uit bij een Tr van 34 graden. Dat is volgens mij ook gebeurd.
Of heb jij hier hele andere ideeen over? Dan hoor ik die natuurlijk graag!
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
Wedervraag... Als de pomp goed zn werk doet, waarom zou ie dan buiten zn marge lopen?
Is defrost niet hard coded?
8680 Wp, Panasonic Mono-bloc J-Generation WH-MDC07J3E5 1-fase 7kW. Heishamon v3.2.3 , NRflow *custom* , Home Assistant + " kamaradclimber / heishamon-homeassistant", Kaifa MA105 + Shelly PRo 3EM (120A), 3x Marstek 5,12kW v151, lilygo-modbus-485 HA
