Heishamon <> Node Red voor Panasonic warmtepompen

[MikeyMan]

edterbak schreef op maandag 10 oktober 2022 @ 17:39:
[...]

Niet om vervelend of dwars te doen. Ik wil alleen de grenzen duidelijk maken.
Ik wil mij met deze node red flow beperken tot de warmtepomp.

De warmtepomp heeft de mogelijkheid om externe thermostaat aan te sluiten.
- Wat de warmtepomp dan moet doen in dat geval, en hoe deze dan aangestuurd wordt, dat valt prima binnen deze nodered flow. (=binnen scope)
- Hoe en wat deze externe thermostaat is, wat deze aanstuurt e.d. dat is niet iets waar ik wat mee ga programmeren. (=buiten scope)

Ter informatie: Het is eenvoudig om een eigen dashboard tab toe te voegen welke prima aansluit op je eigen wensen. Ook na updates is het prima te regelen dat de aansluiting intact blijft en werkend.

Daarom beperkte ik me ook tot puur de 'thermostaat'. Maar stukje achtergrond is misschien wel leuk om te weten

Zit nu vooral te bedenken wat een handige temperatuur input is. Neig naar een gemiddelde voor het hele huis. Dan laat ik dat aansturen door deze flow.

Evohome zal dan alleen de te warme kamers dicht zetten.

[ Voor 10% gewijzigd door MikeyMan op 10-10-2022 17:50 ]

[edterbak]

MikeyMan schreef op maandag 10 oktober 2022 @ 11:55:
Goed, dan het testen van de solar functie.

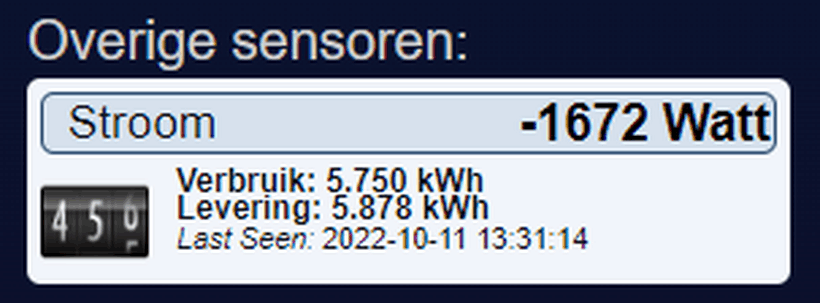

Ik heb in domoticz de volgende power-input:

[Afbeelding]

Denk dat deze twee de aangewezen input zijn?

[Afbeelding]

Dat levert wat spannende MQTT output op:
[Afbeelding]

edit: de waardes zijn als volgt:

svalue1 = usage high tariff (kWh)
svalue2 = usage low tariff (kWh)
svalue3 = delivery high tariff (kWh)
svalue4 = delivery low tariff (kWh)
svalue5 = current usage (Watt)
svalue6 = current delivery (Watt)

Usage en delivery lijken wel standen te zijn ipv dagelijks verbruik.
Dus; 1 en 2 bij elkaar is het verbruik over de dag, aangeleverd in standen. Hier moet een delta van getrokken worden.
5 en 6 bij elkaar is de teruglevering over de dag, aangeleverd in standen. Hier moet ook een delta van getrokken worden.

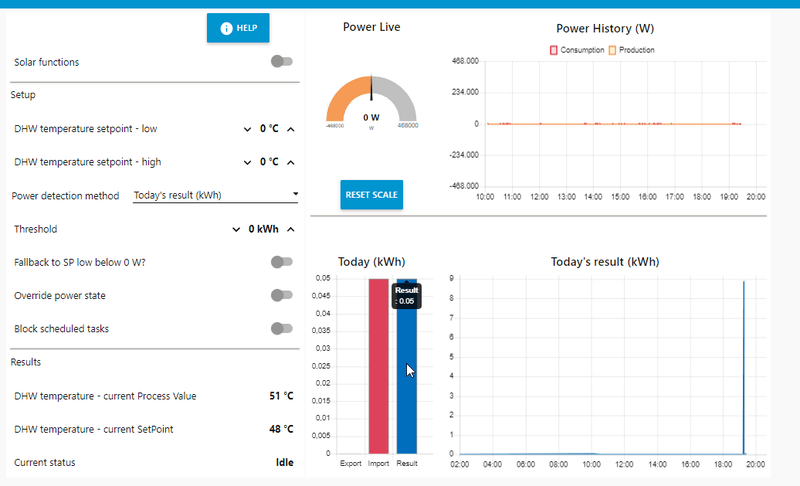

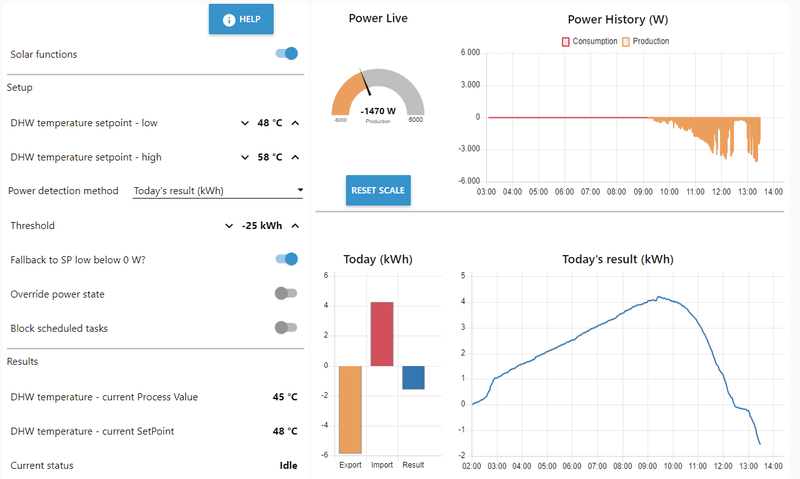

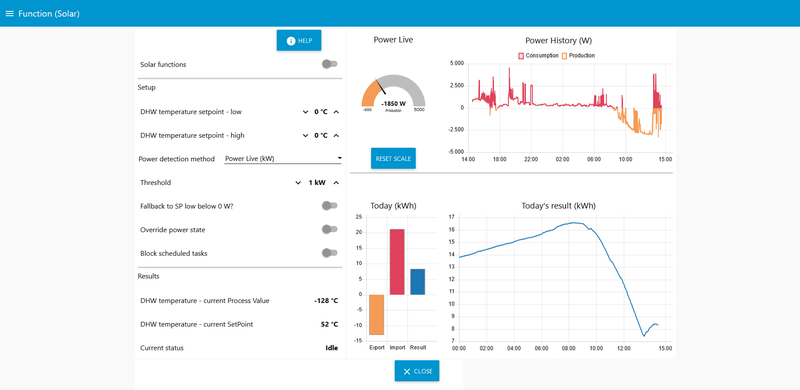

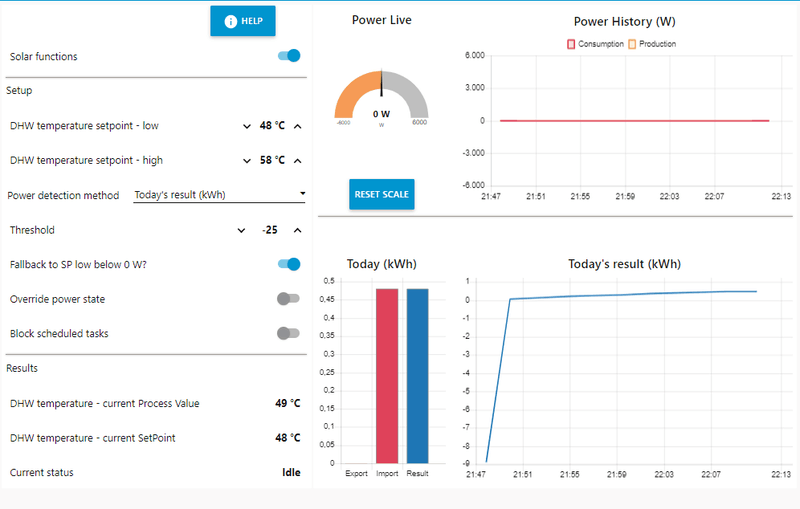

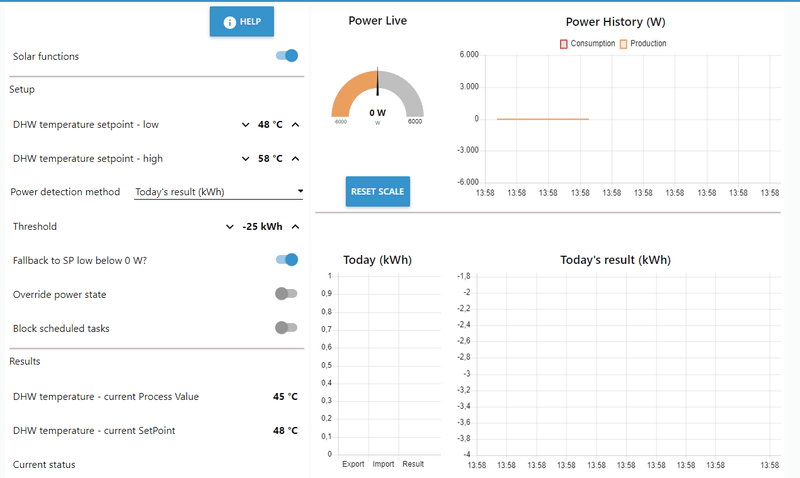

In het solar tabje heb je bovenin 2 blokken, 1 in blauw, 1 in geel.
blauw is export
geel is import

je signaal met Watt mag je verbinden met deze node:
1 >> CONNECT your P1 power production / export to this node
en
3 >> CONNECT your P1 power consumption / import to this node

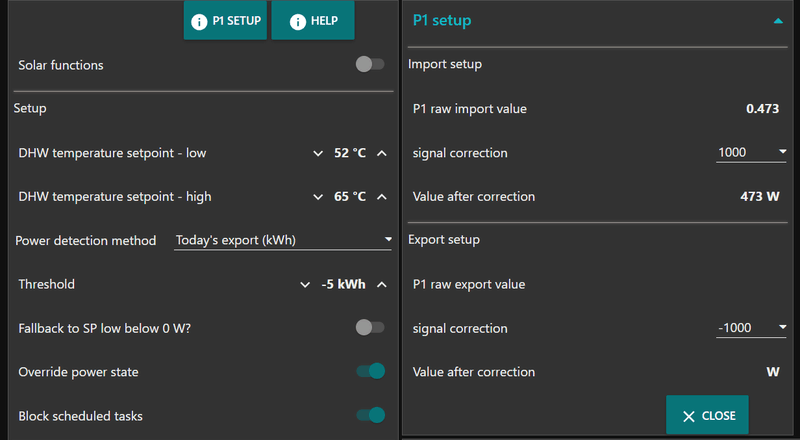

Vlak bij deze 2 nodes heb je een correction function.
deze moet je even aanpassen zodat het klopt. De correctiefactor.

code:

////////////////////////////////////////////////////////////////////////////////
//                                                                            //
//    This function acts as a correction for the input signal.                //
//                                                                            //
////////////////////////////////////////////////////////////////////////////////

// The expected output of this function is in (+) Watts when there is power import from the grid towards your house.
//
//  EXAMPLES:
//  IF your P1 output is in (+) Watt, you need to use 1 instead of 1000 in the value below
//  IF your P1 output is in (-) Watt, you need to use -1 instead of 1000 in the value below
//
//  IF your P1 output is in (+) kiloWatt, you need to use 1000 in the value below
//  IF your P1 output is in (-) kiloWatt, you need to use -1000 in the value below

msg.payload = msg.payload * 1000;
// msg.payload = msg.payload * 1000;

[edterbak]

edterbak schreef op maandag 10 oktober 2022 @ 17:46:
[...]

Vlak bij deze 2 nodes heb je een correction function.
deze moet je even aanpassen zodat het klopt. De correctiefactor.

En ik besef mij nu dat deze correctie functie iedere keer overschreven wordt na het opnieuw importeren.
Dus dat de gebruiker iedere keer na updaten de correcties weer moet aanpassen.

Wat is een praktische oplossing hier voor?

[MikeyMan]

edterbak schreef op maandag 10 oktober 2022 @ 17:50:
[...]


En ik besef mij nu dat deze correctie functie iedere keer overschreven wordt na het opnieuw importeren.
Dus dat de gebruiker iedere keer na updaten de correcties weer moet aanpassen.

Wat is een praktische oplossing hier voor?

Ook naar een aparte tab

[edterbak]

@MikeyMan
Heb je nu de laatste update die ik hier had gezet met een rechtstreekse link, die gedownload en gebruikt?

Is je log nu rustig?

[MikeyMan]

edterbak schreef op maandag 10 oktober 2022 @ 17:46:
[...]


In het solar tabje heb je bovenin 2 blokken, 1 in blauw, 1 in geel.
blauw is export
geel is import

je signaal met Watt mag je verbinden met deze node:
1 >> CONNECT your P1 power production / export to this node
en
3 >> CONNECT your P1 power consumption / import to this node

Vlak bij deze 2 nodes heb je een correction function.
deze moet je even aanpassen zodat het klopt. De correctiefactor.

code:

////////////////////////////////////////////////////////////////////////////////
//                                                                            //
//    This function acts as a correction for the input signal.                //
//                                                                            //
////////////////////////////////////////////////////////////////////////////////

// The expected output of this function is in (+) Watts when there is power import from the grid towards your house.
//
//  EXAMPLES:
//  IF your P1 output is in (+) Watt, you need to use 1 instead of 1000 in the value below
//  IF your P1 output is in (-) Watt, you need to use -1 instead of 1000 in the value below
//
//  IF your P1 output is in (+) kiloWatt, you need to use 1000 in the value below
//  IF your P1 output is in (-) kiloWatt, you need to use -1000 in the value below

msg.payload = msg.payload * 1000;
// msg.payload = msg.payload * 1000;

Yes, die had ik gevonden. Grotere uitdaging is het formatteren van de data.

Van 2x2 waardes lukt me nog wel.

Van een stand naar een delta is een volgende.

[edterbak]

MikeyMan schreef op maandag 10 oktober 2022 @ 17:45:
[...]

Zit nu vooral te bedenken wat een handige temperatuur input is. Neig naar een gemiddelde voor het hele huis. Dan laat ik dat aansturen door deze flow.

Evohome zal dan alleen de te warme kamers dicht zetten.

Ik heb zelf door het hele huis Tado thermostaatknoppen. die meten de temp ook per kamer.
Ik heb eigenlijk alleen een boventemperatuur per kamer ingesteld.
Zo staat de pomp altijd warm water er door te duwen, en alleen als het te warm is gaat hij dicht.

Praktisch gezien met water van maximaal 32C, is de kans niet groot dat de temperatuur te hoog wordt.
Ik heb wat van die ventilatortjes comfortspeed ofzo.. onder de radiatoren. Dat houd het net warm genoeg.

[MikeyMan]

edterbak schreef op maandag 10 oktober 2022 @ 17:51:
@MikeyMan
Heb je nu de laatste update die ik hier had gezet met een rechtstreekse link, die gedownload en gebruikt?

Is je log nu rustig?

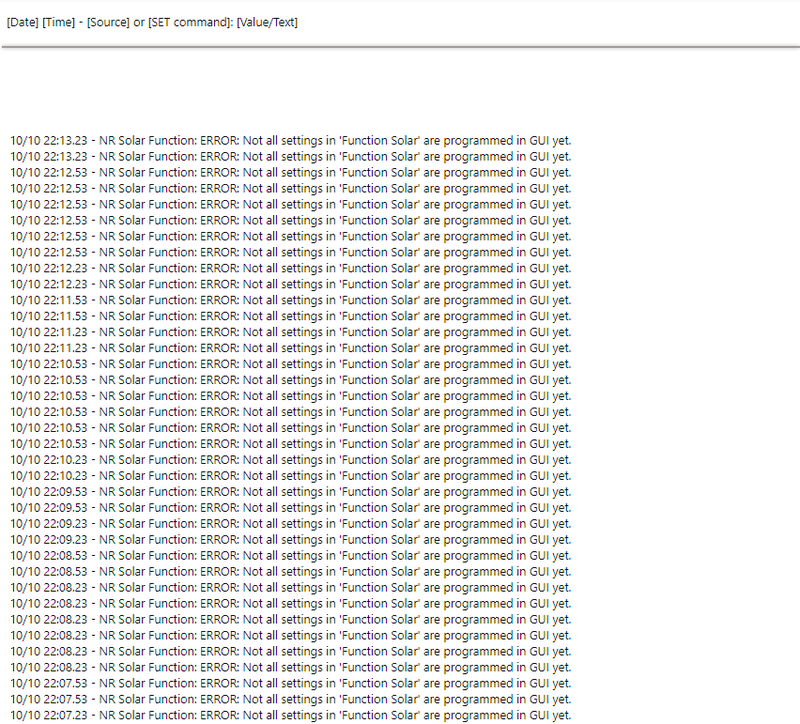

Yup! Hoewel hij nu nulwaardes blijft wegschrijven:

code:

10/10 17:53.05 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:49.40 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:49.39 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:44.37 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:44.37 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:29.29 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:29.29 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:24.27 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:24.27 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:23.05 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:19.25 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:19.25 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:59.08 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:59.08 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:54.06 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:54.06 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:54.03 - SETUP - Sensors: Custom room temperature sensor FOUND
10/10 16:53.52 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.52 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.08 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.08 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.07 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.07 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.05 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.05 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.59 - Function - SoftStart: 1
10/10 16:52.59 - Function - WAR: 0
10/10 16:52.59 - Function - RTC: 0
10/10 16:52.56 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.56 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.54 - SYSTEM - HEISHAMON Connection - : Online
10/10 16:52.53 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.53 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.53 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.52 - MQTT Command - SetCurves: [object Object]
10/10 16:52.51 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.51 - NR Function - Solar: 0

[edterbak]

MikeyMan schreef op maandag 10 oktober 2022 @ 17:52:
[...]


Yes, die had ik gevonden. Grotere uitdaging is het formatteren van de data.

Van 2x2 waardes lukt me nog wel.

Van een stand naar een delta is een volgende.

svalue5 = current usage (Watt)
svalue6 = current delivery (Watt)

dit zijn toch de getallen die je nodig hebt?

[MikeyMan]

edterbak schreef op maandag 10 oktober 2022 @ 17:56:
[...]

svalue5 = current usage (Watt)
svalue6 = current delivery (Watt)

dit zijn toch de getallen die je nodig hebt?

Oh is dat zo? De optelling vindt binnen node red plaats?

Daar staat namelijk mn verbruik van (as we speak 4200 watt) in.

Dat zou het idd makkelijker maken

[ Voor 9% gewijzigd door MikeyMan op 10-10-2022 17:58 ]

[edterbak]

MikeyMan schreef op maandag 10 oktober 2022 @ 17:55:
[...]


Yup! Hoewel hij nu nulwaardes blijft wegschrijven:

code:

10/10 17:53.05 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:49.40 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:49.39 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:44.37 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:44.37 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:29.29 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:29.29 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:24.27 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:24.27 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:23.05 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:19.25 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 17:19.25 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:59.08 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:59.08 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:54.06 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:54.06 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:54.03 - SETUP - Sensors: Custom room temperature sensor FOUND
10/10 16:53.52 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.52 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.08 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.08 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.07 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.07 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.05 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:53.05 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.59 - Function - SoftStart: 1
10/10 16:52.59 - Function - WAR: 0
10/10 16:52.59 - Function - RTC: 0
10/10 16:52.56 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.56 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.54 - SYSTEM - HEISHAMON Connection - : Online
10/10 16:52.53 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.53 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.53 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.52 - MQTT Command - SetCurves: [object Object]
10/10 16:52.51 - MQTT Command - SetZ1HeatRequestTemperature: 0
10/10 16:52.51 - NR Function - Solar: 0

Nou, ik ben het niet eens met je bevinding dat het 'rustig' is. Dit is alles behalve rustuggg..

Ik ga kijken wat hier achter kan zitten. want hij hoort geen 0 uit te sturen.

Even checken.
Kun je de oorsprong vinden?
Test even het volgende:

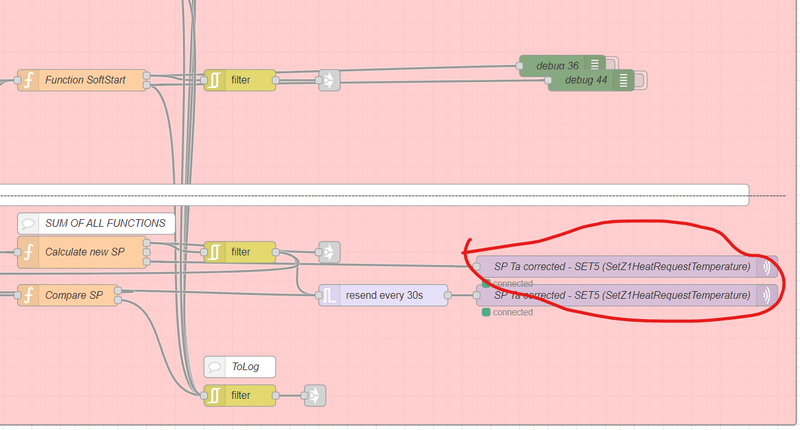

WP control tab, kun je deze twee nodes even disablen? dubbel klik en dan helemaal onderop staat en/disable

[edterbak]

MikeyMan schreef op maandag 10 oktober 2022 @ 17:57:
[...]


Oh is dat zo? De optelling vindt binnen node red plaats?

Daar staat namelijk mn verbruik van (as we speak 4200 watt) in.

Dat zou het idd makkelijker maken

Tuurlijk... zo makkelijk heb ik het gemaakt natuurlijk gheehehe

Live wattage uitlezing zo daar er in pluggen, even corrigeren zodat - en + kloppen. dat er geen factor 1000 verschil is. en GAAAN

[MikeyMan]

edterbak schreef op maandag 10 oktober 2022 @ 18:00:
[...]

Nou, ik ben het niet eens met je bevinding dat het 'rustig' is. Dit is alles behalve rustuggg..

Ik ga kijken wat hier achter kan zitten. want hij hoort geen 0 uit te sturen.

Even checken.
Kun je de oorsprong vinden?
Test even het volgende:
WP control tab, kun je deze twee nodes even disablen? dubbel klik en dan helemaal onderop staat en/disable

[Afbeelding]

Yup als in, hij is in gebruik... Rustig is een rekbaar begrip idd. Zal ze zo even disablen.

[edterbak]

@MikeyMan
Vraagje.
De kamertemperatuursensor die je gebruikt.
Wat is de verversingsfrequentie ?
Ik heb een timeout er op van 2 uur. Binnen 2 uur geen waarden, dan denkt node red dat hij er niet meer is.

hoe groot moet ik die timeout maken zodat je er geen last van hebt?

[MikeyMan]

edterbak schreef op maandag 10 oktober 2022 @ 18:08:
@MikeyMan
Vraagje.
De kamertemperatuursensor die je gebruikt.
Wat is de verversingsfrequentie ?
Ik heb een timeout er op van 2 uur. Binnen 2 uur geen waarden, dan denkt node red dat hij er niet meer is.

hoe groot moet ik die timeout maken zodat je er geen last van hebt?

Das ruim zat. Hij werkt volgens mij ook op temperatuurverandering.

Kan wellicht naar de ui als setting.

Evenals de correctie factor voor de solar functie.

[ Voor 9% gewijzigd door MikeyMan op 10-10-2022 18:13 ]

[MikeyMan]

Heb de nodes uitgezet.

Wil je de svalue5 en svalue6 in de payload hebben?

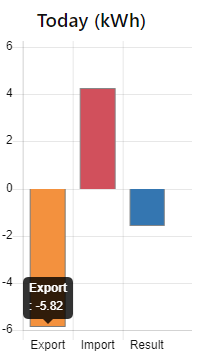

Lijkt goed te gaan:



Zie nog niks in de UI.

[ Voor 25% gewijzigd door MikeyMan op 10-10-2022 19:22 ]

[edterbak]

MikeyMan schreef op maandag 10 oktober 2022 @ 19:13:
Heb de nodes uitgezet.

Wil je de svalue5 en svalue6 in de payload hebben?

Lijkt goed te gaan:

[Afbeelding]

Zie nog niks in de UI.

de payloads, die getallen, die worden als het goed is gewoon gezien en gebruikt en zie je vanzelf de grafieken reageren.

[MikeyMan]

edterbak schreef op maandag 10 oktober 2022 @ 19:26:
[...]

de payloads, die getallen, die worden als het goed is gewoon gezien en gebruikt en zie je vanzelf de grafieken reageren.

Ah check. Moest even zorgen dat het bericht gesplitst werd, en de svalue naar de payload verplaatst. Zo leer je nog eens wat

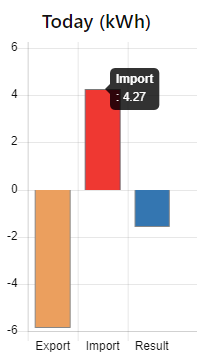

Huidige status:



bevindingen:
- Logging geeft niks weer over deze input. Misschien wel handig om daar de inkomende waardes te tonen oid.
- Zou correctiefactor dus naar de voorkant verhuizen als het even kan
- Standaardwaardes zijn misschien nog niet optimaal gekozen
- Power Live schiet heel even naar een waarde en dan weer naar 0
- omhoog klikken op treshold gaat ie van 0 naar -30. omlaag van 0 naar -0.1, -0,2 etc.

log na laatste deploy:

code:

10/10 19:31.49 - NR Solar Function: ERROR: Not all settings in 'Function Solar' are programmed in GUI yet.
10/10 19:31.49 - NR Solar Function: ERROR: Not all settings in 'Function Solar' are programmed in GUI yet.
10/10 19:31.20 - NR Solar Function: ERROR: Not all settings in 'Function Solar' are programmed in GUI yet.
10/10 19:31.20 - NR Solar Function: ERROR: Not all settings in 'Function Solar' are programmed in GUI yet.
10/10 19:31.05 - NR Function - Solar: 1
10/10 19:25.40 - SETUP - Sensors: Custom room temperature sensor FOUND
10/10 19:24.44 - NR Function - Solar: 0
10/10 19:24.42 - NR Function - Solar: 1
10/10 19:21.37 - Function - SoftStart: 1
10/10 19:21.37 - Function - WAR: 0
10/10 19:21.37 - Function - RTC: 0
10/10 19:21.31 - SYSTEM - HEISHAMON Connection - : Online
10/10 19:21.30 - MQTT Command - SetCurves: [object Object]
10/10 19:21.28 - NR Function - Solar: 0
10/10 19:21.28 - Function NightReduction: New correction: 0 °C
10/10 19:21.28 - NR Function - NightReduction: 0
10/10 19:21.28 - SYSTEM: Start

Zal hem even laten lopen nu.

[ Voor 33% gewijzigd door MikeyMan op 10-10-2022 19:33 ]

[edterbak]

kijk even in de help wat de bedoeling is..

[MikeyMan]

Snap wat de bedoeling is.

Staat overigens in de help dat er twee methodes zijn, maar ik zie er drie

Gebruik jij met tado ook de woonkamer thermostaat als externe sensor? Of gebruik je een andere methode voor de binnentemperatuur?

[edterbak]

MikeyMan schreef op maandag 10 oktober 2022 @ 20:58:
Snap wat de bedoeling is.

Staat overigens in de help dat er twee methodes zijn, maar ik zie er drie

Gebruik jij met tado ook de woonkamer thermostaat als externe sensor? Of gebruik je een andere methode voor de binnentemperatuur?

Ik heb die thermostaat hier ergens op de grond gelegd. dat ding zit nergens op aangesloten.
Die geeft de meting door via de app. maar daar doe ik niks mee.

Maar de temperatuur in de woonkamer meet ik met Xiaumi Mijia sensoren. spotgoedkoop en gaat ca 1 jaar mee op een batterij. Er liggen er 4 in mijn woonkamer om een representatief gemiddelde te kunnen bepalen.

https://nl.aliexpress.com...urPageLogUid=sZ1FgxtKuy1y

Ik lees ze uit via ESP chippie welke het doorsluist rechtstreeks naar de mqtt broker. Niks via homeassistant.

[BazemanKM]

edterbak schreef op maandag 10 oktober 2022 @ 21:52:
[...]

Ik heb die thermostaat hier ergens op de grond gelegd. dat ding zit nergens op aangesloten.
Die geeft de meting door via de app. maar daar doe ik niks mee.

Maar de temperatuur in de woonkamer meet ik met Xiaumi Mijia sensoren. spotgoedkoop en gaat ca 1 jaar mee op een batterij. Er liggen er 4 in mijn woonkamer om een representatief gemiddelde te kunnen bepalen.

https://nl.aliexpress.com...urPageLogUid=sZ1FgxtKuy1y

Ik lees ze uit via ESP chippie welke het doorsluist rechtstreeks naar de mqtt broker. Niks via homeassistant.

Ik heb ook die bluetooth sensoren op mijn openmqttgateway;
https://www.fam-oldenburg...nmqttgateway-in-domoticz/

[MikeyMan]

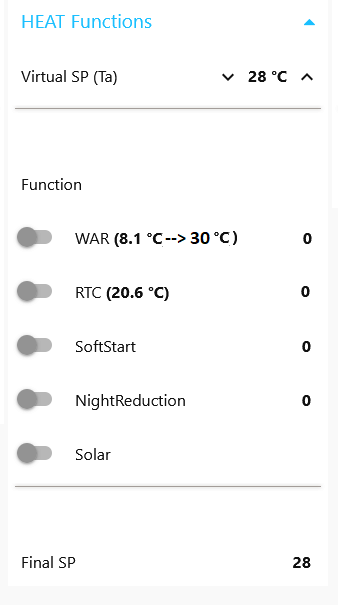

Geloof toch dat hier iets niet helemaal goed gaat:



Lijkt gereset. En ook met alle waardes ingegeven blijft de foutmelding heel vaak terug komen.

[ Voor 10% gewijzigd door MikeyMan op 10-10-2022 22:07 ]

[edterbak]

MikeyMan schreef op maandag 10 oktober 2022 @ 22:05:
Geloof toch dat hier iets niet helemaal goed gaat:

[Afbeelding]

Lijkt gereset. En ook met alle waardes ingegeven blijft de foutmelding heel vaak terug komen.

even kijken wat de grafiek morgen doet.

kun je een screenshot maken van je volledige scherm?

[MikeyMan]

edterbak schreef op maandag 10 oktober 2022 @ 22:09:
[...]

even kijken wat de grafiek morgen doet.

kun je een screenshot maken van je volledige scherm?

Niet op mn mobiel...
Maar heb wel een idee. Heb zojuist mn nas een reboot gegeven.

Gebruikt dit niet de persistent opslag?

[edterbak]

Ja, dat gebruikt het wel.
Een aantal variabellen worden bewaard van gui

[MikeyMan]

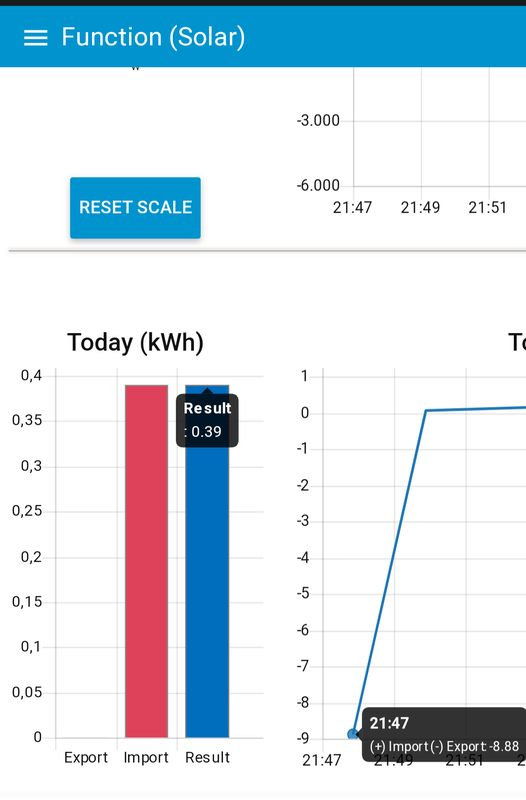

Zat nog precies een minuutje sap in mn laptop:



Lijkt idd overeen te komen met de reboot.

[ Voor 28% gewijzigd door MikeyMan op 10-10-2022 22:13 ]

[MikeyMan]

edterbak schreef op maandag 10 oktober 2022 @ 22:12:
Ja, dat gebruikt het wel.
Een aantal variabellen worden bewaard van gui

Alleen variabelen? Of ook de dagtotalen voor de solar functie?

[edterbak]

code:

if (solar_detection_method === undefined || solar_threshold === undefined || solar_fallback === undefined || DHW_SP_HIGH === undefined || Operating_Mode_State === undefined || solar_turn_on === undefined || Heatpump_State === undefined)
        {
            msg99.topic = "NR Solar Function";
            msg99.payload = "ERROR: Not all settings in 'Function Solar' are programmed in GUI yet.";

dit is de reden dat je die boodschap ziet.
Kennelijk moet je nog even de genoemde items aan/uit of uit/aan zetten om de veranderingen te laten plakken

[edterbak]

@MikeyMan
Je kunt eenvoudig deze functie gebruiken of aanpassen naar behoefte om je p1 meter signaal van domoticz te splitsen

Dit ding importeren. Als het niks is niet gebruiken.

code:

[
    {
        "id": "f9f8a33506ba13c4",
        "type": "function",
        "z": "a938de76db0b71f6",
        "name": "P1 data splitter",
        "func": "let msg1={};        // export\nlet msg2={};        // import\n\nmsg1.payload = msg.payload.svalue5;\nmsg1.payload = \"Household export\";\n\nmsg2.payload = msg.payload.svalue6\nmsg2.payload = \"Household import\";\n\nmsg1.payload = Number(msg1.payload).toFixed(1);\nmsg1.payload = parseFloat(msg1.payload);\n\nmsg2.payload = Number(msg2.payload).toFixed(1);\nmsg2.payload = parseFloat(msg2.payload);\n\n\nreturn [msg1,msg2];",
        "outputs": 2,
        "noerr": 0,
        "initialize": "",
        "finalize": "",
        "libs": [],
        "x": 2180,
        "y": 1000,
        "wires": [
            [],
            []
        ],
        "outputLabels": [
            "Household export",
            "Household import"
        ]
    }
]

[MikeyMan]

edterbak schreef op maandag 10 oktober 2022 @ 22:24:

code:

if (solar_detection_method === undefined || solar_threshold === undefined || solar_fallback === undefined || DHW_SP_HIGH === undefined || Operating_Mode_State === undefined || solar_turn_on === undefined || Heatpump_State === undefined)
        {
            msg99.topic = "NR Solar Function";
            msg99.payload = "ERROR: Not all settings in 'Function Solar' are programmed in GUI yet.";

dit is de reden dat je die boodschap ziet.
Kennelijk moet je nog even de genoemde items aan/uit of uit/aan zetten om de veranderingen te laten plakken

Ok, gaan we proberen.

[MikeyMan]

edterbak schreef op maandag 10 oktober 2022 @ 22:26:
@MikeyMan
Je kunt eenvoudig deze functie gebruiken of aanpassen naar behoefte om je p1 meter signaal van domoticz te splitsen

Dit ding importeren. Als het niks is niet gebruiken.

code:

[
    {
        "id": "f9f8a33506ba13c4",
        "type": "function",
        "z": "a938de76db0b71f6",
        "name": "P1 data splitter",
        "func": "let msg1={};        // export\nlet msg2={};        // import\n\nmsg1.payload = msg.payload.svalue5;\nmsg1.payload = \"Household export\";\n\nmsg2.payload = msg.payload.svalue6\nmsg2.payload = \"Household import\";\n\nmsg1.payload = Number(msg1.payload).toFixed(1);\nmsg1.payload = parseFloat(msg1.payload);\n\nmsg2.payload = Number(msg2.payload).toFixed(1);\nmsg2.payload = parseFloat(msg2.payload);\n\n\nreturn [msg1,msg2];",
        "outputs": 2,
        "noerr": 0,
        "initialize": "",
        "finalize": "",
        "libs": [],
        "x": 2180,
        "y": 1000,
        "wires": [
            [],
            []
        ],
        "outputLabels": [
            "Household export",
            "Household import"
        ]
    }
]

Was al gelukt, maar zal morgen eens kijken wat het verschil is

[edterbak]

Oh, in dat geval lekker laten

[MikeyMan]

Heb alles een keer of wat getoggeld. Zie het niet terug in de log. Alleen het aan/uit schakelen van de functie wordt gelogd.

Tot nu toe nog geen errors.

[JanAllElectric]

@edterbak Ik kijk met grote interesse naar de discussie. Ik ben zelf ook nog bezig, maar vooral om mijn TCAP 12kW te optimaliseren naar mijn eigen huis (matige vloerverwarming anno 1991 en een 6 stuks jaga met zelfbouw fans) . Ik heb een afzonderlijk warmtepompboiler (pruttelt al 5 jaar netjes) en geen interesse in zonneboilers. Vandaar dat ik ook niet mee kan helpen bij het testen.

Met mijn vorige LG9kW moest ik iedere ochtend met de pelletkachel een uurtje bijstoken. Om dat te vermijden en toch nachtverlaging te kunnen doen heb ik een eigen "powerfullmode" toegevoegd. Verder ben ik zelf bij de huidige temperaturen vooral tevreden met wat ik "OTC" (Outside Temp Correction) noem. Die probeert direct na opstarten TA_Target steeds 1 graad onder de Main_Outlet_Temp te houden.

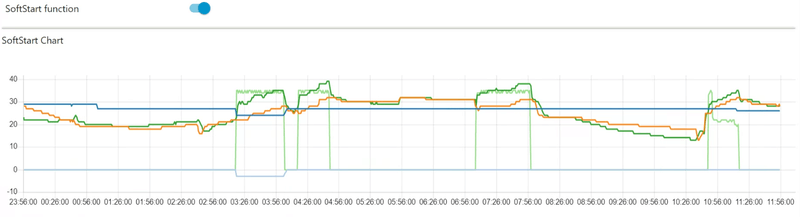

Dit geeft het volgende beeld vandaag:
- 1e run: "powerfullmode" om uit nachtverlaging te komen tot setpoint, daarna OTC tot setpoint+Hyst_Off
- 2e en 3e run: OTC op van setpoint- Hyst_on naar Setpoint+ Hyst_Off te komen.

Tijdens de OTC fase is de Main_Outlet_Temp ongeveer 30/31 graden en de delta ca 3 a 4 graden. Dat zal wel huis specifiek zijn. Voor de duidelijkheid WAR en RTC worden tijdens de OTC fase genegeerd. Het is ook nog een leuke manier om de stooklijn te bepalen. Het blijkt dat ik tot ca 7 graden met een vlakke stooklijn van 30 graden af kan. Dan is het weer mooi dat in jouw WAR-functie een extra tussenpunt is toegevoegd .

NB: setpoint overdag =20; Hyst_On = 0 en Hyst_Off =0,5
setpoint nacht = 18,5

Ik ben benieuwd hoe dit beeld is tov de vernieuwde logica van RTC en Softstart in jouw NRFlow.

[ Voor 13% gewijzigd door JanAllElectric op 11-10-2022 00:34 ]

[MikeyMan]

Errors zijn weggebleven. Logje van zojuist:

code:

Logs
[Date] [Time] - [Source] or [SET command]: [Value/Text]

11/10 06:24.39 - Function SoftStart: Correction - stage 1 (CATCH) from 7 to 8 °C
11/10 06:24.29 - Function SoftStart: Correction - stage 1 (CATCH) from 6 to 7 °C
11/10 06:24.14 - Function SoftStart: Correction - stage 1 (CATCH) from 4 to 6 °C
11/10 06:23.54 - Function SoftStart: Correction - stage 1 (CATCH) from 3 to 4 °C
11/10 06:23.44 - Function SoftStart: Correction - stage 1 (CATCH) from 2 to 3 °C
11/10 06:23.34 - Function SoftStart: Correction - stage 1 (CATCH) from 0 to 2 °C
11/10 06:23.24 - Function SoftStart: Correction - stage 1 (CATCH) from -1 to 0 °C
11/10 06:23.14 - Function SoftStart: Correction - stage 1 (CATCH) from -2 to -1 °C
11/10 06:22.59 - Function SoftStart: Correction - stage 1 (CATCH) from 0 to -2 °C
11/10 06:09.39 - Function SoftStart: Correction - stage 1 (CATCH) from 6 to 7 °C
11/10 06:09.29 - Function SoftStart: Correction - stage 1 (CATCH) from 5 to 6 °C
11/10 06:09.09 - Function SoftStart: Correction - stage 1 (CATCH) from 2 to 5 °C
11/10 06:08.49 - Function SoftStart: Correction - stage 1 (CATCH) from 1 to 2 °C
11/10 06:08.39 - Function SoftStart: Correction - stage 1 (CATCH) from 0 to 1 °C
11/10 06:08.34 - Function SoftStart: Correction - stage 1 (CATCH) from -1 to 0 °C
11/10 06:08.24 - Function SoftStart: Correction - stage 1 (CATCH) from -2 to -1 °C
11/10 06:07.59 - Function SoftStart: Correction - stage 1 (CATCH) from 0 to -2 °C
11/10 04:30.38 - Function SoftStart: Correction - stage 1 (CATCH) from 6 to 7 °C
11/10 04:30.23 - Function SoftStart: Correction - stage 1 (CATCH) from 4 to 6 °C
11/10 04:29.58 - Function SoftStart: Correction - stage 1 (CATCH) from 2 to 4 °C
11/10 04:29.38 - Function SoftStart: Correction - stage 1 (CATCH) from 0 to 2 °C
11/10 04:29.28 - Function SoftStart: Correction - stage 1 (CATCH) from -1 to 0 °C
11/10 04:29.13 - Function SoftStart: Correction - stage 1 (CATCH) from -2 to -1 °C
11/10 04:29.08 - Function SoftStart: Correction - stage 1 (CATCH) from -1 to -2 °C
11/10 04:28.58 - Function SoftStart: Correction - stage 1 (CATCH) from 0 to -1 °C
11/10 03:30.37 - Function SoftStart: Correction - stage 1 (CATCH) from 6 to 7 °C
11/10 03:30.17 - Function SoftStart: Correction - stage 1 (CATCH) from 5 to 6 °C
11/10 03:30.02 - Function SoftStart: Correction - stage 1 (CATCH) from 1 to 5 °C
11/10 03:29.32 - Function SoftStart: Correction - stage 1 (CATCH) from -1 to 1 °C
11/10 03:28.57 - Function SoftStart: Correction - stage 1 (CATCH) from 0 to -1 °C
11/10 02:30.26 - Function SoftStart: Correction - stage 1 (CATCH) from 5 to 6 °C
11/10 02:30.11 - Function SoftStart: Correction - stage 1 (CATCH) from 4 to 5 °C
11/10 02:30.06 - Function SoftStart: Correction - stage 1 (CATCH) from 3 to 4 °C
11/10 02:29.56 - Function SoftStart: Correction - stage 1 (CATCH) from -1 to 3 °C
11/10 02:29.11 - Function SoftStart: Correction - stage 1 (CATCH) from 0 to -1 °C
11/10 02:00.00 - NR Solar Function: New day; Reset Solar function. DHW SP already SP_LOW

Zit wel een vrij forse afwijking tussen domoticz en NodeRed mbt het verbruik. 4,787 vs 3,29 kWh.

[djoenez]

edterbak schreef op zondag 9 oktober 2022 @ 21:51:
[...]

Ik vraag mij echt af waar dat van komt, bovensaande fouten. Ik heb net wat zitten spelen met quitmode. maar ik krijg gewoon 1x de melding. Ik kan het dus niet reproduceren.

Heb je vandaag de update gedaan? Weet je zeker dat je de oude flow eerst allemaal weggehaald hebt volgens de Git animatie?
Heb je misschien MQTT explorer beschikbaar om te kijken of je misschien persistent berichten hebt in je broker?

Overige vragen komen daarna misschien wel.
Maar je kunt vrij eenvoudig de informatie vanuit HA in node red krijgen met deze contrib
https://flows.nodered.org...-home-assistant-websocket

Als je nodered draait IN homeassistent hoef je dat niet te installeren.

Ik heb het kunnen nabootsen, ik denk dat het komt omdat ik HA en Nodered op een 1 GB ram RPI4 draai.

Als ik eerst quiet mode 2 klik, en dan quiet mode 0 voordat de eerste al is verstuurd, dan blijft hij stuiteren heen en weer. Komt denk ik door dat ik al iets anders selecteer voordat het eerste command is verstuurd. Soms hangt mijn RPI 2 seconden, ik denk precies dat ik op dat moment iets heb gedaan . Weer iets opgelost.

Nog 1 vraag: on/off control in RTC, bedoel je daarmee compressor off? of hele warmtepomp (dus ook de waterpomp) off?

Nogmaals, zeer bedankt voor je werk! Ik geniet er van

[sjimmie]

djoenez schreef op dinsdag 11 oktober 2022 @ 08:43:
[...]


Ik heb het kunnen nabootsen, ik denk dat het komt omdat ik HA en Nodered op een 1 GB ram RPI4 draai.

Als ik eerst quiet mode 2 klik, en dan quiet mode 0 voordat de eerste al is verstuurd, dan blijft hij stuiteren heen en weer. Komt denk ik door dat ik al iets anders selecteer voordat het eerste command is verstuurd. Soms hangt mijn RPI 2 seconden, ik denk precies dat ik op dat moment iets heb gedaan . Weer iets opgelost.

Nog 1 vraag: on/off control in RTC, bedoel je daarmee compressor off? of hele warmtepomp (dus ook de waterpomp) off?

Nogmaals, zeer bedankt voor je werk! Ik geniet er van

Dat komt doordat de WP zelf ook telkens zijn huidige status stuurt via zijn seriele poort en dus zowel heishamon als jouw raspberry systeem om beurten iets anders naar elkaar roepen.

[Aikon]

Ik heb zojuist v20 geïnstalleerd, ook tijdens een run, die was 20 minuten bezig op dat moment. 1e ervaring is positief, compressor ging gelijk richting de 20Hz.

code:

11/10 09:57.14 - MQTT Command - SetZ1HeatRequestTemperature: 31
11/10 09:57.10 - Function WAR: Setpoint change: From 29 to 28 °C
11/10 09:56.54 - MQTT Command - SetZ1HeatRequestTemperature: 32
11/10 09:56.50 - Function WAR: Setpoint change: From 28 to 29 °C
11/10 09:56.14 - MQTT Command - SetZ1HeatRequestTemperature: 31
11/10 09:56.10 - Function WAR: Setpoint change: From 29 to 28 °C
11/10 09:52.31 - MQTT Command - SetZ1HeatRequestTemperature: 32
11/10 09:52.30 - Function WAR: Setpoint change: From 28 to 29 °C
11/10 09:45.13 - Function SoftStart: Correction - stage 2 (STABLE) from 2 to 3 °C
11/10 09:45.10 - Function WAR: Setpoint change: From 29 to 28 °C
11/10 09:40.54 - MQTT Command - SetZ1HeatRequestTemperature: 34
11/10 09:40.53 - Function SoftStart: Correction - stage 2 (STABLE) from 1 to 2 °C
11/10 09:34.54 - MQTT Command - SetZ1HeatRequestTemperature: 33
11/10 09:34.53 - Function SoftStart: Correction - stage 2 (STABLE) from 0 to 1 °C
11/10 09:34.34 - MQTT Command - SetZ1HeatRequestTemperature: 32
11/10 09:34.33 - Function SoftStart: Correction - stage 2 (STABLE) from -1 to 0 °C
11/10 09:32.06 - MQTT Command - SetZ1HeatRequestTemperature: 31
11/10 09:32.05 - Function SoftStart: Correction - stage 1 (CATCH) from 0 to -1 °C
11/10 09:32.00 - Function - SoftStart: 1
11/10 09:24.14 - MQTT Command - SetZ1HeatRequestTemperature: 32
11/10 09:24.10 - Function WAR: Setpoint change: From 30 to 29 °C
11/10 09:23.51 - MQTT Command - SetZ1HeatRequestTemperature: 33
11/10 09:23.50 - Function WAR: Setpoint change: From 29 to 30 °C
11/10 09:23.34 - MQTT Command - SetZ1HeatRequestTemperature: 32
11/10 09:23.30 - Function WAR: Setpoint change: From 30 to 29 °C
11/10 09:21.34 - Function - SoftStart: 0
11/10 09:21.34 - Function - WAR: 1
11/10 09:21.34 - SETUP - Sensors: Custom room temperature sensor FOUND
11/10 09:21.34 - Function - RTC: 1
11/10 09:21.31 - SETUP - Sensors: Custom outside temperature sensor FOUND
11/10 09:21.30 - SYSTEM - HEISHAMON Connection - : Online
11/10 09:21.26 - Function WAR: Setpoint change: From n/a to 30 °C
11/10 09:21.26 - Function RTC: Correction change: From 0 to 3 °C
11/10 09:21.26 - Function NightReduction: New correction: 0 °C
11/10 09:21.26 - NR Function - NightReduction: 0
11/10 09:21.25 - SYSTEM: Start

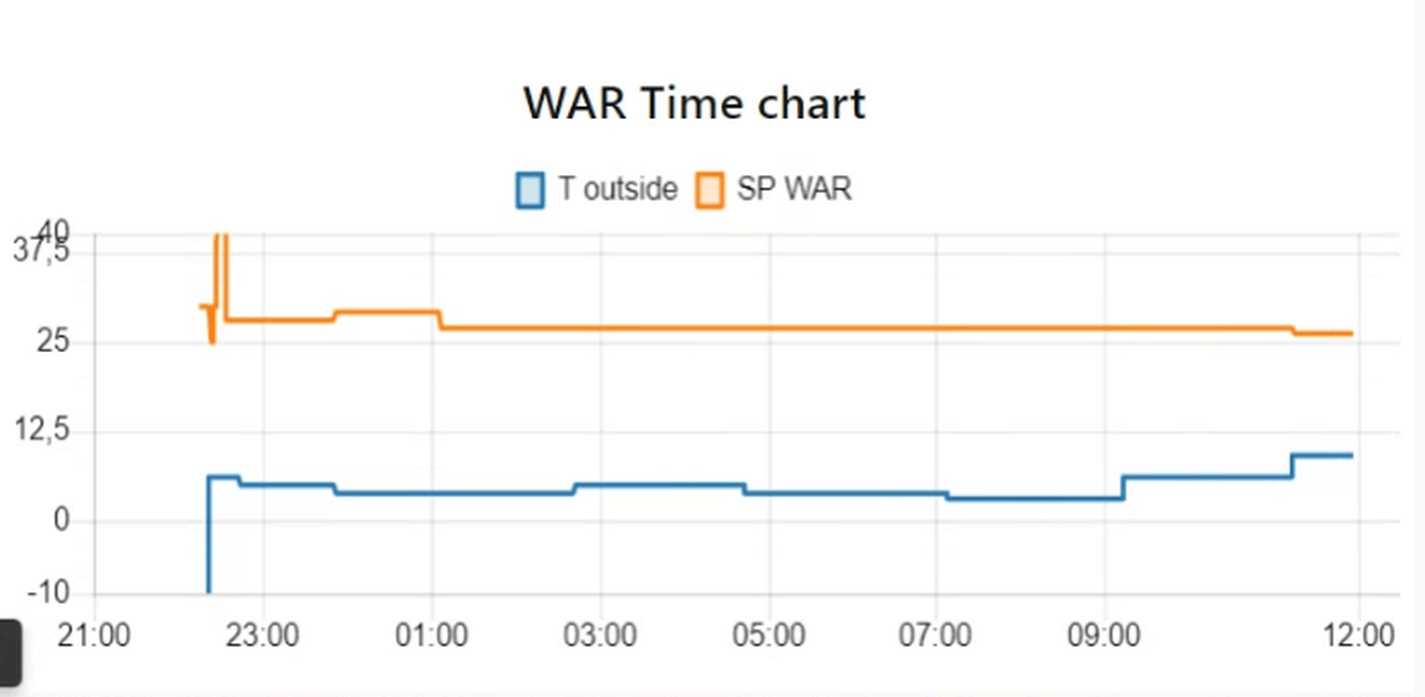

Je ziet wel dat de WAR vaak wordt aangepast, het kwam hier laatst ook even voorbij, maar eigenlijk is die WAR te nauwkeurig. De buitentemperatuur heeft natuurlijk niet daadwerkelijk zo snel invloed op de binnentemperatuur. Een 5 minuten vertraging/gemiddelde zou beter zijn, dan heb je niet zoveel schrijfacties op de WP en stabieler gedrag. Dat kan in de flow worden opgelost of door de input aan te passen. @edterbak wat is jouw idee hierover?

edterbak schreef op maandag 10 oktober 2022 @ 17:50:
[...]


En ik besef mij nu dat deze correctie functie iedere keer overschreven wordt na het opnieuw importeren.
Dus dat de gebruiker iedere keer na updaten de correcties weer moet aanpassen.

Wat is een praktische oplossing hier voor?

Correcties verplaatsen naar de WP Personal tab. Een template voor WP Personal zou wel ideaal zijn voor nieuwe installaties.

Zal later nog een update posten

[MikeyMan]

Aikon schreef op dinsdag 11 oktober 2022 @ 10:12:

[...]

Correcties verplaatsen naar de WP Personal tab. Een template voor WP Personal zou wel ideaal zijn voor nieuwe installaties.

Zal later nog een update posten

Nadeel daarvan is dat je er geen onderhoud op kunt doen. Ik zou invoer van getallen/correcties/instellingen toch in een variabele via de UI zetten

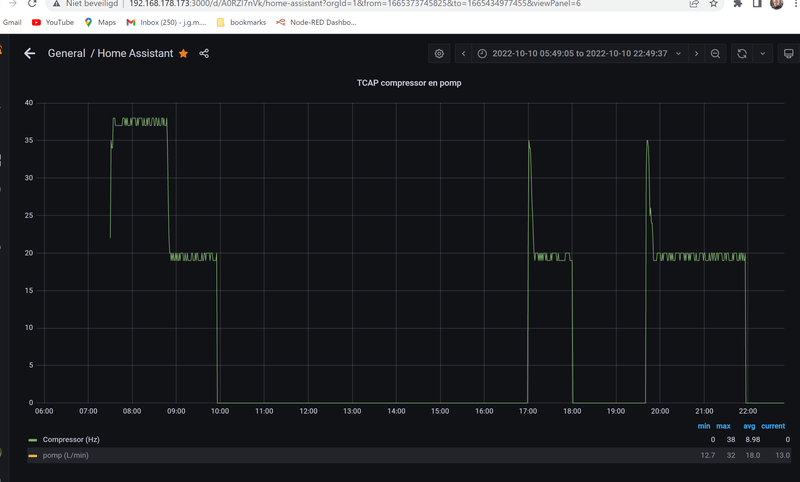

Zie mijn compressor toch hoofdzakelijk naar 30hz schieten. Krijgt met deze binnentemperaturen nog niet de tijd om bij te regelen. Dus die snelheid en hoeveelheid correcties is misschien wel noodzakelijk.

[ Voor 19% gewijzigd door MikeyMan op 11-10-2022 10:19 ]

[Aikon]

Als die correctiefactor gewoon een instelling onder Settings kan zijn net zoals bijv. DHW SP, dan is dat het mooiste idd.

MikeyMan schreef op dinsdag 11 oktober 2022 @ 10:16:
Zie mijn compressor toch hoofdzakelijk naar 30hz schieten. Krijgt met deze binnentemperaturen nog niet de tijd om bij te regelen. Dus die snelheid en hoeveelheid correcties is misschien wel noodzakelijk.

Die snelheid kan net zo makkelijk in je nadeel werken en de compressor weer net laten doen afslaan. Dat je niet de tijd krijgt om bij te regelen ligt niet aan de snelheid, maar dat het gewoon niet koud genoeg is nog en de warmtevraag te laag is. Verwarmen is sowieso een traag proces dus een buitentemperatuur die elke bijv. 10 sec op 0,1'C wordt gecorrigeerd is teveel van het goede

MikeyMan schreef op dinsdag 11 oktober 2022 @ 10:25:
[...]


Yup! Als daar de laatst binnengekomen waarde wordt weergegeven, heb je ook nog een idee van hoe je de correctie moet instellen.

Als die de laatste waarde kan weergeven, kan 'ie het ook gelijk voor je instellen

[ Voor 84% gewijzigd door Aikon op 11-10-2022 10:27 ]

[MikeyMan]

Aikon schreef op dinsdag 11 oktober 2022 @ 10:21:
Als die correctiefactor gewoon een instelling onder Settings kan zijn net zoals bijv. DHW SP, dan is dat het mooiste idd.

Yup! Als daar de laatst binnengekomen waarde wordt weergegeven, heb je ook nog een idee van hoe je de correctie moet instellen.

[MikeyMan]

Aikon schreef op dinsdag 11 oktober 2022 @ 10:21:

[...]

Als die de laatste waarde kan weergeven, kan 'ie het ook gelijk voor je instellen

Zat ik aan te denken... Had het al ingtetikt in mn vorige post, maar weer verwijderd
Maar de een verbruikt 200 watt op het moment, en de volgende 20000...
Das wat lastig. En het moet natuurlijk ook niet automatisch gaan, dan blijft ie switchen.

[edterbak]

Aikon schreef op dinsdag 11 oktober 2022 @ 10:21:
Als die correctiefactor gewoon een instelling onder Settings kan zijn net zoals bijv. DHW SP, dan is dat het mooiste idd.

Dat is een goed idee.
Ga ik vanavond aan werken.

De war, schommelingen dat in.

Ik heb geen schommelingen omdat de nummers van extern komen .
Maar het is niet ondenkbaar dat de warmte van de pomp en effect heeft op de meting.

Ik zal een filter of some sort inbouwen die dit wat dempt.
Ik denk dat 1c verandering buiten ook niet een urgente aanpassing vereist. Delay van 30min is geen probleem.
Misschien: als temperatuur 30min het zelfde is, dan pas sturen?

[edterbak]

MikeyMan schreef op dinsdag 11 oktober 2022 @ 10:16:
[...]


Nadeel daarvan is dat je er geen onderhoud op kunt doen. Ik zou invoer van getallen/correcties/instellingen toch in een variabele via de UI zetten

Goed idee dus

[MikeyMan]

@edterbak ik zou voor iets van een rolling average gaan met instelbare periode.

Voor de een is 1 minuut genoeg, voor de volgende misschien 10.
Lijkt me een nettere implementatie dan een wachttijd. Je krijgt dan wel enige variatie (als in; je ziet een stijgende of dalende trend). Die mis je met een wachttijd, en is wel nuttig.

[ Voor 23% gewijzigd door MikeyMan op 11-10-2022 12:16 ]

[Aikon]

edterbak schreef op dinsdag 11 oktober 2022 @ 11:56:
[...]

Dat is een goed idee.
Ga ik vanavond aan werken.

De war, schommelingen dat in.

Ik heb geen schommelingen omdat de nummers van extern komen .
Maar het is niet ondenkbaar dat de warmte van de pomp en effect heeft op de meting.

Ik zal een filter of some sort inbouwen die dit wat dempt.
Ik denk dat 1c verandering buiten ook niet een urgente aanpassing vereist. Delay van 30min is geen probleem.
Misschien: als temperatuur 30min het zelfde is, dan pas sturen?

Ja, wat dat betreft is de externe bron superhandig. Maar ja, ik heb nu thermometers hangen, dan wil ik ze gebruiken ook Overigens worden die niet beïnvloed door de warmtepomp of de zon bij mij, was even zoeken naar een goede plek.

30 minuten is wel erg lang misschien, vooral in de winter kan de temperatuur wel erg oplopen in een half uur als de zon opkomt. Maar ja, aan de andere kant, die zon schijnt direct naar binnen, maar die buitentemperatuur is niet zomaar binnen zeg maar

Temperatuur blijft zelden 30 minuten gelijk overigens, maar een gemiddelde van de afgelopen 5-30 minuten zou ideaal zijn. Of als de temp 1 graad is gestegen en 10 minuten niet meer gedaald...

Lastig, uiteindelijk is een update-interval denk ik praktisch hetzelfde, slechts 1x per 10 min de sensor uitlezen (danwel data verwerken) geeft ook gewoon een stabielere werking.

[Aikon]

Hmm, ik stelde de RTC on/off temperaturen in en zag dat de grafiek niet helemaal was bijgewerkt. Ik heb NR daarop herstart:

code:

11/10 12:10.44 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.41 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.41 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.38 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.38 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.38 - Function RTC: Correction change: From 0 to -3 °C
11/10 12:10.38 - SETUP - Sensors: Custom room temperature sensor FOUND
11/10 12:10.38 - Function - SoftStart: 1
11/10 12:10.38 - Function - WAR: 1
11/10 12:10.38 - Function - RTC: 1
11/10 12:10.36 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.34 - SETUP - Sensors: Custom outside temperature sensor FOUND
11/10 12:10.34 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.34 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.33 - SYSTEM: Warning: Your heatpump seems to be setup to use an external roomthermostat. Some functions are disabled.
11/10 12:10.33 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.33 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.32 - MQTT Command - SetHeaterStartDelta: -4
11/10 12:10.32 - MQTT Command - SetHeaterStopDelta: -2
11/10 12:10.32 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.31 - SYSTEM - HEISHAMON Connection - : Online
11/10 12:10.31 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.30 - Function NightReduction: New correction: 0 °C
11/10 12:10.30 - NR Function - NightReduction: 0
11/10 12:10.29 - SYSTEM: Start

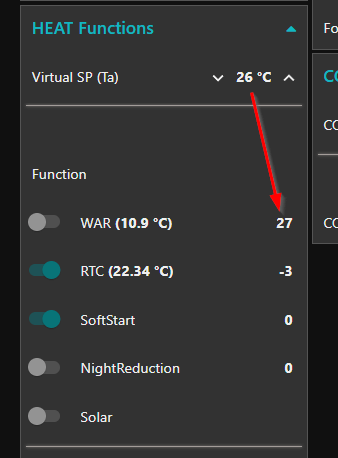

De oorzaak is dat WAR nu geen SP geeft en je dus op NaN uitkomt. Buitentemperatuur komt wel gewoon aan in NR.

Een waarde in WAR veranderen gaf nog geen SP. Alle waardes aanpassen ook niet.
WAR uitschakelen geeft weer een geldig setpoint, want de NaN waarde wordt niet meer meegenomen voor Final SP.
WAR weer inschakelen geeft weer NaN.

RTC uit en aanzetten, on/off waardes aanpassen, geeft ook geen effect.

HA herstarten is ook de oplossing niet.

Ik zie in de log van NR:
11 Oct 12:10:32 - [error] [function:79d819b649cddcfb] TypeError: Cannot read properties of undefined (reading 'payload')

Maar geen idee of dat altijd al was of wat het uberhaupt inhoudt.

Waar komt dit nu opeens vandaan?

Overigens loopt die log nu veels te snel vol om er echt wat aan te hebben.

[ Voor 9% gewijzigd door Aikon op 11-10-2022 12:28 ]

[edterbak]

Aikon schreef op dinsdag 11 oktober 2022 @ 12:17:
Hmm, ik stelde de RTC on/off temperaturen in en zag dat de grafiek niet helemaal was bijgewerkt. Ik heb NR daarop herstart:

code:

11/10 12:10.44 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.41 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.41 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.38 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.38 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.38 - Function RTC: Correction change: From 0 to -3 °C
11/10 12:10.38 - SETUP - Sensors: Custom room temperature sensor FOUND
11/10 12:10.38 - Function - SoftStart: 1
11/10 12:10.38 - Function - WAR: 1
11/10 12:10.38 - Function - RTC: 1
11/10 12:10.36 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.34 - SETUP - Sensors: Custom outside temperature sensor FOUND
11/10 12:10.34 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.34 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.33 - SYSTEM: Warning: Your heatpump seems to be setup to use an external roomthermostat. Some functions are disabled.
11/10 12:10.33 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.33 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.32 - MQTT Command - SetHeaterStartDelta: -4
11/10 12:10.32 - MQTT Command - SetHeaterStopDelta: -2
11/10 12:10.32 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.31 - SYSTEM - HEISHAMON Connection - : Online
11/10 12:10.31 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:10.30 - Function NightReduction: New correction: 0 °C
11/10 12:10.30 - NR Function - NightReduction: 0
11/10 12:10.29 - SYSTEM: Start

De oorzaak is dat WAR nu geen SP geeft en je dus op NaN uitkomt. Buitentemperatuur komt wel gewoon aan in NR.

Een waarde in WAR veranderen gaf nog geen SP. Alle waardes aanpassen ook niet.
WAR uitschakelen geeft weer een geldig setpoint, want de NaN waarde wordt niet meer meegenomen voor Final SP.
WAR weer inschakelen geeft weer NaN.

RTC uit en aanzetten, on/off waardes aanpassen, geeft ook geen effect.

HA herstarten is ook de oplossing niet.

Ik zie in de log van NR:
11 Oct 12:10:32 - [error] [function:79d819b649cddcfb] TypeError: Cannot read properties of undefined (reading 'payload')

Maar geen idee of dat altijd al was of wat het uberhaupt inhoudt.

Waar komt dit nu opeens vandaan?

Overigens loopt die log nu veels te snel vol om er echt wat aan te hebben.

Okay.
Je hebt een bug gevonden. Dank je.
Zit nu op het werk dus kan er nu niet in duiken.
je kunt terug rollen of kijken in context global variabelen om de onjuiste NaN te verwijderen.

[Aikon]

@edterbak Spontaan (althans, vrijwel exact 5 minuten? e.o.a. timer/script?) werkt het weer:

code:

11/10 12:26.30 - Function WAR: Setpoint change: From n/a to 28 °C
11/10 12:21.10 - MQTT Command - SetZ1HeatRequestTemperature: 25
11/10 12:21.10 - Function - WAR: 0

Als ik nu NR herstart blijft die foutmelding, de log van de flow:

code:

11/10 12:31.29 - MQTT Command - SetZ1HeatRequestTemperature: 24
11/10 12:31.28 - Function RTC: Correction change: From 0 to -3 °C
11/10 12:31.28 - SETUP - Sensors: Custom room temperature sensor FOUND
11/10 12:31.27 - Function - SoftStart: 1
11/10 12:31.27 - Function - WAR: 1
11/10 12:31.27 - Function - RTC: 1
11/10 12:31.26 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:31.25 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:31.24 - Function WAR: Setpoint change: From 26 to 27 °C
11/10 12:31.24 - SETUP - Sensors: Custom outside temperature sensor FOUND
11/10 12:31.24 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:31.24 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:31.24 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:31.23 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:31.23 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:31.22 - MQTT Command - SetHeaterStartDelta: -4
11/10 12:31.22 - MQTT Command - SetHeaterStopDelta: -2
11/10 12:31.22 - SYSTEM: Warning: Your heatpump seems to be setup to use an external roomthermostat. Some functions are disabled.
11/10 12:31.22 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:31.22 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:31.21 - SYSTEM - HEISHAMON Connection - : Online
11/10 12:31.21 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 12:31.20 - Function SoftStart: Correction - stage 1 (CATCH) from -3 to 0 °C
11/10 12:31.20 - Function WAR: Setpoint change: From n/a to 26 °C
11/10 12:31.20 - Function SoftStart: Correction - stage 1 (STARTUP) from n/a to -3 °C
11/10 12:31.20 - Function NightReduction: New correction: 0 °C
11/10 12:31.19 - NR Function - NightReduction: 0
11/10 12:31.19 - SYSTEM: Start

Mijn thermometers worden soms ook wat laat gedetecteerd, ivm updatefrequentie misschien? Is het handig om daar op te wachten tijdens de start, ik weet niet of dat e.e.a. beïnvloed later tijdens het opstarten natuurlijk.

Aikon schreef op dinsdag 11 oktober 2022 @ 12:17:
Hmm, ik stelde de RTC on/off temperaturen in en zag dat de grafiek niet helemaal was bijgewerkt. Ik heb NR daarop herstart:

Nu RTC weer naar die waarden gezet, maar probleem speelt nu niet. Overigens had ik de switch (Turn on/off HP (optional)) nog niet eens gezet.

Hopelijk kan je hier iets mee, maar ja kan ook iets eenmaligs zijn geweest

[ Voor 99% gewijzigd door Aikon op 11-10-2022 12:37 ]

[MikeyMan]

Update mbt de solar functie. Dash ziet er nu zo uit:



Het goede nieuws: alle grafieken zijn met de eerste watts teruglevering gevuld.

Het minder goede nieuws: tot dat moment stond de 'live power' op 0.
En de afwijking is nog fors te noemen. Gek genoeg vooral van het verbruik:

[edterbak]

@MikeyMan
Mooi dat je nu wel wat goeds ziet.
De grafiek word niet live bij gewerkt. Dat is mi ook niet nodig.
Ik geloof 1x per 5 of 15 minuten. Hij loopt dus wat achter. Ik geef het exact wel dit vanavond.
Het uiteindelijke resultaat moet natuurlijk wel kloppen

Die live grafiek laat zien dat er iets niet goed is met de gebruik berekening
Dat ga ik bekijken dus.

[MikeyMan]

Nog even de proef op de som genomen...
Na een reboot van Node Red zie ik het volgende:



Het goede nieuws is dat de "power live" tijdens teruglevering wel gelijk data laat zien.
Maar dit zou m.i. naar persistent storage mogen

[ Voor 14% gewijzigd door MikeyMan op 11-10-2022 13:59 ]

[Maarten69]

Bij mij geen problemen met solar grafiek.


Softstart gaat nu ook voor de 4de keer goed.

[ Voor 67% gewijzigd door Maarten69 op 11-10-2022 14:33 ]

[edterbak]

MikeyMan schreef op dinsdag 11 oktober 2022 @ 12:00:
@edterbak ik zou voor iets van een rolling average gaan met instelbare periode.

Voor de een is 1 minuut genoeg, voor de volgende misschien 10.
Lijkt me een nettere implementatie dan een wachttijd. Je krijgt dan wel enige variatie (als in; je ziet een stijgende of dalende trend). Die mis je met een wachttijd, en is wel nuttig.

en @Aikon
ik heb nu een rate limit op het temperatuur signaaltje.
1 meting per 30 minuten lijkt mij ruim voldoende om op te sturen. Alle tussenliggende metingen verwerpen.

Het kan mijns inziens niet zo zijn dat de buitentemperatuur zoooo hard zakt/stijgt en dat je sneller WIL reageren.

Eens?

[MikeyMan]

edterbak schreef op dinsdag 11 oktober 2022 @ 17:07:
[...]

en @Aikon
ik heb nu een rate limit op het temperatuur signaaltje.
1 meting per 30 minuten lijkt mij ruim voldoende om op te sturen. Alle tussenliggende metingen verwerpen.

Het kan mijns inziens niet zo zijn dat de buitentemperatuur zoooo hard zakt/stijgt en dat je sneller WIL reageren.

Eens?

Ehh nee...

Als een foutieve waarde precies de waarde is die wordt meegenomen zit je een half uur vast

[edterbak]

@MikeyMan
1 graad verschil is dan al foutief?
Hoe realistisch is je scenario? en hoe groot is het probleem ?
Dit is heeel simpel maar als je scenario dat je schetst werkelijk een issue is, valt dit af

[ Voor 3% gewijzigd door edterbak op 11-10-2022 18:07 ]

[edterbak]

Kom maar op... Feedback

[MikeyMan]

edterbak schreef op dinsdag 11 oktober 2022 @ 18:07:
@MikeyMan
1 graad verschil is dan al foutief?
Hoe realistisch is je scenario? en hoe groot is het probleem ?
Dit is heeel simpel maar als je scenario dat je schetst werkelijk een issue is, valt dit af

Nouja, het scenario is dat er een afwijking wordt gemeten. Als je daar iets aan zou willen doen om het te dempen is een rollend gemiddelde m.i. rekenkundig de enige oplossing. Als je zegt 'zak in de stront met je troep sensoren' valt daar ook wat voor te zeggen

[MikeyMan]

edterbak schreef op dinsdag 11 oktober 2022 @ 18:08:
[Afbeelding]


Kom maar op... Feedback

Yes, very nice

[edterbak]

MikeyMan schreef op dinsdag 11 oktober 2022 @ 18:15:
[...]


Nouja, het scenario is dat er een afwijking wordt gemeten. Als je daar iets aan zou willen doen om het te dempen is een rollend gemiddelde m.i. rekenkundig de enige oplossing. Als je zegt 'zak in de stront met je troep sensoren' valt daar ook wat voor te zeggen

haha.. je maakt het nu wel heel dramatisch.
Het is een sanity check. zo moet je het zien.
Is het getal soms +1 en -1 ,, +1 etc.. dan is het een ruisje. en het zal je geen hinder opleveren.

als we praten over foutmetingen van +5 graden, then it is a different cookie

[MikeyMan]

edterbak schreef op dinsdag 11 oktober 2022 @ 18:28:
[...]

haha.. je maakt het nu wel heel dramatisch.
Het is een sanity check. zo moet je het zien.
Is het getal soms +1 en -1 ,, +1 etc.. dan is het een ruisje. en het zal je geen hinder opleveren.

als we praten over foutmetingen van +5 graden, then it is a different cookie

Tis wel met een knipoog natuurlijk. Zolang je die bak koffie blijft weigeren hebben we weinig te eisen helaas

Maar er zitten wel wat hiaten in nog:

[Maarten69]

@edterbak op het home dasboard bij WAR heb je actuele buitentemp staan, daarachter de SP.
Deze SP is niet de berekende SP door WAR indien WAR uit staat. Is het veel werk om de juiste SP te tonen?

Feedback vertraging op buitentemperatuursensor;
Het probleem is natuurlijk feitelijk dat je af moet ronden. 12,4 buiten geeft 29
12,5 geeft 28 graden als resultaat (voorbeeld)
Een vertraging is dan denk ik inderdaad nodig.

[edterbak]

MikeyMan schreef op dinsdag 11 oktober 2022 @ 18:38:
[...]


Tis wel met een knipoog natuurlijk. Zolang je die bak koffie blijft weigeren hebben we weinig te eisen helaas

Maar er zitten wel wat hiaten in nog:

[Afbeelding]

ik zie die eerste piek. Dat is een rare. Is die echt?

Zou je voor mij kunnen onderzoeken wat voor gemiddelde je nodig zou hebben? wat voor rollend gemiddelde precies zou hier voor helpen? van 1h?

De botte methode die ik voorstel, zal zich prima gedragen bij de stijging vanaf ~9h30.

[MikeyMan]

edterbak schreef op dinsdag 11 oktober 2022 @ 18:50:
[...]

ik zie die eerste piek. Dat is een rare. Is die echt?

Zou je voor mij kunnen onderzoeken wat voor gemiddelde je nodig zou hebben? wat voor rollend gemiddelde precies zou hier voor helpen? van 1h?

De botte methode die ik voorstel, zal zich prima gedragen bij de stijging vanaf ~9h30.

Of ie echt is weet ik niet. Gemeten is het sowieso.
Dat zal een beetje trial and error moeten zijn.

Verbaas me er ook over dat die pieken er nog in zitten, de sensor zit in een witte, vrij ruime behuizing. Zelfs met zon erop had ik dat niet verwacht.

Maar 30-60 minuten lijkt me meer dan zat. Instelling hiervoor nog mooier

De stijging hoeft er natuurlijk niet uit, de uitbijters wel.

[ Voor 7% gewijzigd door MikeyMan op 11-10-2022 18:57 ]

[Aikon]

Ik denk eigenlijk dat 30 minuten een prima periode is. In mijn ervaring geven thermometers eigenlijk nooit de verkeerde waarde door. Maar met zon op je sensor, ook in een witte behuizing, ga je altijd een te hoge temperatuur meten idd. Het gaat ook niet zozeer om een afwijking in de meting, maar wat @Maarten69 zegt om het afronden, zeker met een tiende graad kan dat gaan stuiteren zeg maar.

code:

11/10 19:41.52 - MQTT Command - SetZ1HeatRequestTemperature: 28
11/10 19:41.49 - Function RTC: Correction change: From -1 to 0 °C
11/10 19:40.35 - MQTT Command - SetZ1HeatRequestTemperature: 27
11/10 19:40.34 - Function RTC: Correction change: From 0 to -1 °C
11/10 19:40.34 - SETUP - Sensors: Custom room temperature sensor FOUND
11/10 19:40.34 - Function - SoftStart: 1
11/10 19:40.34 - Function - WAR: 1
11/10 19:40.34 - Function - RTC: 1
11/10 19:40.33 - SYSTEM - HEISHAMON Connection - : Online
11/10 19:40.33 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 19:40.31 - SETUP - Sensors: Custom outside temperature sensor FOUND
11/10 19:40.30 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 19:40.30 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 19:40.29 - SYSTEM: Warning: Your heatpump seems to be setup to use an external roomthermostat. Some functions are disabled.
11/10 19:40.29 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 19:40.29 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 19:40.28 - MQTT Command - SetHeaterStartDelta: -4
11/10 19:40.28 - MQTT Command - SetHeaterStopDelta: -2
11/10 19:40.28 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 19:40.27 - MQTT Command - SetZ1HeatRequestTemperature: NaN
11/10 19:40.26 - Function WAR: Setpoint change: From n/a to 28 °C
11/10 19:40.26 - Function NightReduction: New correction: 0 °C
11/10 19:40.26 - NR Function - NightReduction: 0
11/10 19:40.25 - SYSTEM: Start

Nog wat schoonheidsfoutjes.
De warning en SetZ1HeatRequestTemperature zetten lukt pas na het vinden van de thermometer.

WP staat trouwens uit (vanaf boot), dus moet 'ie eigenlijk ook geen commando's sturen? Ik heb 's nachts de pomp uit staan nog.

Niet zoveel thuis geweest dus nog niet veel kunnen testen, maar alles lijkt verder prima te werken

[ Voor 5% gewijzigd door Aikon op 11-10-2022 19:49 ]

[edterbak]

Maarten69 schreef op dinsdag 11 oktober 2022 @ 18:42:
@edterbak op het home dasboard bij WAR heb je actuele buitentemp staan, daarachter de SP.
Deze SP is niet de berekende SP door WAR indien WAR uit staat. Is het veel werk om de juiste SP te tonen?

Ik DENK dat ik begrijp wat je bedoelt.
Als functie WAR uit staat, wil je graag het SP dat bij Virtual SP (Ta) xx°C staat, terug zien achter de WAR (tt°C) xx. In onderstaande afbeelding dat het getal 26 dan ook achter WAR staat.
Snap ik je goed?


OF bedoel je dat de laatst berekende waarde hier blijft staan na het uitzetten van de functie?

[ Voor 6% gewijzigd door edterbak op 11-10-2022 20:57 ]

[MikeyMan]

22.34 graden? Klinkt wat aan de warme kant

[Aikon]

Nee, de SP zoals die zou zijn als WAR aan zou staan, denk ik. Maar die zal uberhaupt dan niet berekend worden?

[ Voor 3% gewijzigd door Aikon op 11-10-2022 21:10 ]

[edterbak]

Vraag is. Wat willen we daar. Wat is logisch.

Bij RTC, SoftStart en NightReduction staat er de correctie.
Als deze functies uit staan, komt daar dus 0 te staan. Dat is redelijk duidelijk/logisch.

Bij WAR.
Ik vind het zelf nuttig om de absolute temperatuur in een beeld te hebben dus het resultaat van de WAR functie bij de huidige buitentemperatuur. IN het geval dat de functie aan staat natuurlijk.

Maar hoe nu dus als de functie uit staat.
Op zich kan ik " - - " laten zien, of de temperatuur van de daarbovenstaande SP virtual..


* Zal ik [Virtual SP (Ta)] aanpassen naar wat vriendelijkers? Suggesties die de juiste functie beschrijven?

[MikeyMan]

Even denken... Welke vraag stelt @Aikon nu?

Virtual setpoint is een handmatige overwrite voor het setpoint. Deze gaat boven alles?
Is deze niet nuttiger op het settings tabblad misschien?

In welke situatie zou je deze instelling willen gebruiken?

[Maarten69]

Virtual_SP is als basis nu. Indien WAR aan staat doet Virtual_SP niet meer mee.

Ik bedoelde achter WAR gewoon berekende temp door WAR.
Maar misschien logischer als daar 0 staat bij uit. Zoals overige ook 0 zijn indien uit.

Je zou ook kunnen laten zien:

WAR (21,6-->28) 0

De reden hierachter is dat als ik WAR aan wil zetten ik niet van te voren zie welke temp hij gaat geven voor SP.

Het is geen must hoor, just a request

[ Voor 21% gewijzigd door Maarten69 op 11-10-2022 22:22 ]

[edterbak]

Maarten69 schreef op dinsdag 11 oktober 2022 @ 22:19:
Virtual_SP is als basis nu. Indien WAR aan staat doet Virtual_SP niet meer mee.

Ik bedoelde achter WAR gewoon berekende temp door WAR.
Maar misschien logischer als daar 0 staat bij uit. Zoals overige ook 0 zijn indien uit.

Je zou ook kunnen laten zien:

WAR (21,6-->28) 0

De reden hierachter is dat als ik WAR aan wil zetten ik niet van te voren zie welke temp hij gaat geven voor SP.

Het is geen must hoor, just a request

Ah, I get it now.
Ik zie nu dat inderdaad de Virt SP daar gaat staan als de WAR functie uit staat. (was met een flinke vertraging, maar nu binnen 5 tellen geupdate) Dat is nutteloze informatie uiteraard.
Wat zullen we doen.
Als WAR uit staat: gewoon daar laten zien wat het setpoint zou zijn als deze wel aan stond?
of zo laten dat hij laat zien wat virtSP voor waarde heeft.

[ Voor 3% gewijzigd door edterbak op 11-10-2022 23:08 ]

[edterbak]

Maarten69 schreef op dinsdag 11 oktober 2022 @ 22:19:

WAR (21,6-->28) 0

Je bedoelt (Tbuiten --> SP WAR) 0

[Aikon]

edterbak schreef op dinsdag 11 oktober 2022 @ 23:08:
Als WAR uit staat: gewoon daar laten zien wat het setpoint zou zijn als deze wel aan stond?

Als je die data voorhanden hebt is dat wel ideaal

[Maarten69]

Wat zullen we doen.
Als WAR uit staat: gewoon daar laten zien wat het setpoint zou zijn als deze wel aan stond?
of zo laten dat hij laat zien wat virtSP voor waarde heeft.

Je bedoelt (Tbuiten --> SP WAR) 0

Ik denk het laatste het handigste is. Is ook duidelijk als je van boven naar beneden ziet hoe Final_SP tot stand komt.

Zoiets?

[ Voor 14% gewijzigd door Maarten69 op 12-10-2022 07:13 ]

[Aikon]

En er gewoon achter maar dan in lichtgrijs indien de functie uitstaat?

Ik heb een run van 90 min nu, nog nooit gehad zo lang

[edterbak]

Grijs maken is een optie ook.
Ik vind het persoonlijk wat druk en onduidelijk overkomen dat tussenhaakjes

Voorstel:
WAR (Tbuiten) xx

en dan:
xx grayed out als de WAR functie uit staat.
xx is altijd het resultaat van de WAR functie. Aan of uit.

Is dit iets waar we ons in kunnen vinden?

[Maarten69]

Ja dat is natuurlijk ook prima, bedankt!

[Aikon]

Perfect.

Die Softstart werkt prima, zo prima dat deze eigenlijk onwenselijk is na nachtverlaging... Zou zelfs uitkunnen als kamertemperatuur te ver van SP af is?

[edterbak]

kleurtjes zijn verwerkt

vanavond zal ik een update uploaden.

Ik wil eigenlijk nu focussen op bugs.

Bijvoorbeeld of herhaalde boodschappen nog gestuurd worden. Ik heb daar wat verbeteringen voor aangebracht. Hopelijk zie je resultaat.

Met name als iemand een externe thermostaat heeft.

[ Voor 10% gewijzigd door edterbak op 12-10-2022 10:12 ]

[edterbak]

Wat ik nu heb gemaakt is dat wanneer iemand een externe thermostaat heeft. dat automatisch de NodeRed functie WAR uitgezet wordt. Hier zie je ook een melding van als het goed is.

Je kunt wel de WAR settings aanpassen. de profiel lijn.
Als je vervolgens de WAR functie aan zet, zal het profiel naar de warmtepomp worden geschoten, en de WAR functie (toggle) zal daarna weer automatisch op uit gaan. Gegevens zijn verwerkt.

In mijn gedachten is het ook dat als iemand een externe thermostaat heeft, dat deze de NodeRed WAR functie dus niet meer KAN gebruiken.
Alleen dan is het mogelijk om de RTC + Softstart + NightReduction functie te gebruiken, binnen de grenzen van -5 t/m +5.

Dit is nu het ontwerp.
Als hier een gedachten fout in zit wil ik het graag weten

Volgens mij is het bovenstaande scenario dus van toepassing voor @MikeyMan
Nog iemand?

[ Voor 5% gewijzigd door edterbak op 12-10-2022 10:17 ]

[MikeyMan]

Ben nu ook met softstart aan het experimenteren. Het lijkt er alleen op dat de frequentie niet lekker terug schaalt:



Blijft tussen de 34 en 38 hangen. Zou dat aan een instelling kunnen liggen?
Ben de enige met een T-Cap hier geloof ik? Misschien dat dat nog verschil maakt.

@edterbak stooklijn wegschrijven is nuttige functionaliteit. Anders moet je ervoor het menu in. Dus dat zou m.i. wel van toegevoegde waarde zijn. Of je hier WAR voor moet toggelen is dan misschien niet de meest logische keuze. Kan wmb prima worden weggeschreven zonder die toggle aan te zetten. Maar als het werkt, werkt het natuurlijk

Nog een bevinding: de pump max flow maakt nogal veel verschil in een klein bereik. 10% levert 13l/min op. 20% levert 20 liter op. Misschien die setting wat fijnmaziger maken?

Zie in de logs overigens dit:

code:

12/10 10:33.28 - MQTT Command - SetMaxPumpDuty: 102
12/10 10:33.16 - MQTT Command - SetMaxPumpDuty: 83
12/10 10:33.02 - MQTT Command - SetMaxPumpDuty: 102
12/10 10:20.55 - Function SoftStart: Correction - stage 1 (STARTUP) from 0 to -3 °C
12/10 07:21.53 - Function SoftStart: Correction - stage 2 (STABLE) from NaN to NaN °C
12/10 07:21.48 - Function SoftStart: Correction - stage 2 (STABLE) from -3 to NaN °C
12/10 02:00.00 - NR Solar Function: New day; Reset Solar function. DHW SP already SP_LOW
-----------------

Zat ook nog even te denken over de solar functie. Los van de correctiefactor; zit er nog een 'test' op op negatieve/positieve input? Zou het kunnen dat -1 vs 1 hiervoor voor het vlak houden van de bovenste grafieken (Power history en current power) kan zorgen?

Onderste doet het wel.(Today's results) dus lijkt me gek, maar just checking

[ Voor 67% gewijzigd door MikeyMan op 12-10-2022 10:49 ]

[fietsensloper]

Ik haak ook even in als dat mag.

Allereerst wil ik iedereen bedanken voor al het moois wat hier te vinden is rondom de Panasonic warmtepompen. Echt super!

Sinds een maand heb ik ook een T-Cap 9kw hier draaien icm een parallel buffervat 300L. Installatie is verder geheel na geregeld. Bestaat uit 2 vvw verdelers en verder radiatoren die eigenlijk niet gebruikt worden.
Nog totaal onbekend met Rpi, HA, node-red e.d. Toch maar aan begonnen voor de Heishamon.
Na vele uren lezen en proberen heb ik alles sinds gisteravond draaiende met V18.

Ik ondervind ook hetzelfde met de Softstart als MikeyMan. Hij regelt hem nog niet heel ver terug.


Deze run is van vanmorgen. Je ziet dat het setpoint niet wordt verlaagd en de compressor blijft op 34-35Hz draaien tot hij uit gaat.


Deze run is van vannacht. Setpoint werd wel 3 graden verlaagd, maar de compressor blijft op 34-35Hz draaien. Hij is hierbij om 4:05 uit gegaan, maar om 4:17 weer aan.

Kan het zijn dat dit nog niet helemaal goed werkt i.c.m. een T-Cap? Of kan het zijn dat ik zelf ergens een setting niet goed heb.
Moet er wel bij zeggen dat mijn ingestelde Dt nog op 8 stond. Deze vanmorgen verlaagd naar 3.

[ Voor 3% gewijzigd door fietsensloper op 12-10-2022 18:46 ]

[MikeyMan]

@fietsensloper Ha, een gelijkgestemde

Welke instellingen gebruik je verder? Waterregeling of thermostaat? DeltaT of Flow?

[Aikon]

fietsensloper schreef op woensdag 12 oktober 2022 @ 10:43:
Ik haak ook even in als dat mag.

Allereerst wil ik iedereen bedankt voor al het moois wat hier te vinden is rondom de Panasonic warmtepompen. Echt super!

Sinds een maand heb ik ook een T-Cap 9kw hier draaien icm een parallel buffervat 300L. Installatie is verder geheel na geregeld. Bestaat uit 2 vvw verdelers en verder radiatoren die eigenlijk niet gebruikt worden.
Nog totaal onbekend met Rpi, HA, node-red e.d. toch maar aan begonnen voor de Heishamon.
Na vele uren lezen en proberen heb ik alles sinds gisteravond draaiende met V19.3

Ik ondervind ook hetzelfde met de Softstart als MikeyMan. Hij regelt hem nog niet heel ver terug.

[Afbeelding]
Deze run is van vanmorgen. Je ziet dat het setpoint niet wordt verlaagd en de compressor blijft op 34-35Hz draaien tot hij uit gaat.

[Afbeelding]
Deze run is van vannacht. Setpoint werd wel 3 graden verlaagd, maar de compressor blijft op 34-35Hz draaien. Hij is hierbij om 4:05 uit gegaan, maar om 4:17 weer aan.

Kan het zijn dat dit nog niet helemaal goed werkt i.c.m. een T-Cap? Of kan het zijn dat ik zelf ergens een setting niet goed heb.
Moet er wel bij zeggen dat mijn ingestelde Dt nog op 8 stond. Deze vanmorgen verlaagd naar 3.

Welkom

Ik zou de nieuwe versie die vanavond wellicht al komt even installeren en het dan nog eens proberen

[edterbak]

Ha. Welkom @fietsensloper
Leuk.
Gefeliciteerd met je warmtepomp natuurlijk.

[edterbak]

@MikeyMan en @fietsensloper
Ik ga vanavond kijken of ik de soft start functie de eerste twee minuten wat langer laag kan houden, afhankelijk van de frequentie (als functie van buitentemperatuur toch. Zoals het was ooit)

Misschien als ik hem iets langer knijp, dat de frequentie toch verder zakt.

Maar. Ik weet niet hoeveel er te halen valt aangezien het setpoint daarna al de hele tijd 1 graad lager is dan wat hij realiseert. Misschien dat het dan toch de minimum stand is bij deze buitentemperatuur en warmte last

Just thinking out loud

[fietsensloper]

MikeyMan schreef op woensdag 12 oktober 2022 @ 10:53:
@fietsensloper Ha, een gelijkgestemde

Welke instellingen gebruik je verder? Waterregeling of thermostaat? DeltaT of Flow?

Ik stuur op watertemperatuur en Dt voor de pomp. Ik heb in mijn woonkamer alleen de draadloze thermostaat van de watts vision zoneregeling. Daar kan ik dus verder niets mee.

@edterbak @Aikon
Ik ben benieuwd! Probeer het graag!

Een paar uur eerder, toen ik net thuis kwam uit mijn werk rond 19.00 was de buitentemperatuur +-10 graden. Toen heeft hij een half uur op een goede 20Hz gedraaid. Was met stilte stand 3. Hierbij werkte de node red nog niet. Was op zijn eigen sturing.
De logs hierboven zijn trouwens ook met stilte stand 3. Misschien dat dat hier nog iets in doet?
Ik heb deze stand aan staan om het vermogen te drukken. Dus misschien sws beter om uit te zetten

[ Voor 3% gewijzigd door fietsensloper op 12-10-2022 11:27 ]

[djoenez]

Kleine feature request:
Is het mogelijk om de pompsnelheid:
a, secuurder te regelen
b, 3 pompsnelheden aan te geven: 1 voor als de 3wegklep op room staat en compressor draait (actieve warmteafgifte), 2: 3wegklep op room staat en compressor draait niet (water rondpompen), 3: 3 wegklep staat op SWW en compressor draait.

Waarom? Als de compressor niet draait heb ik graag een lagere pompsnelheid, zodat dit minder stroom kost (terwijl er nog wel water wordt rondgepompt, huidig wattage is rond de 120-140W, 2 tandjes naar beneden is al 80W, scheelt weer!).

Korte update: Net een vloerverwarming run afgemaakt van 791 minuten! Bedankt! Dit was hiervoor nooit meer dan 20min

[Aikon]

Afhankelijk van je opstelling kan het rondpompen en het daarmee komende warmteverlies in je leidingen veel groter zijn dan die paar watt vd pomp. Ik heb 2x12mtr leiding nog vóór ik op de oude cv loop aansluit.

Dat gezegd hebbende vind ik 80-140 watt wel veel.

@fietsensloper die watts vision kan je niet uitlezen op de een of andere manier met bij HA?

[Maarten69]

@edterbak stooklijn wegschrijven is nuttige functionaliteit. Anders moet je ervoor het menu in. Dus dat zou m.i. wel van toegevoegde waarde zijn. Of je hier WAR voor moet toggelen is dan misschien niet de meest logische keuze. Kan wmb prima worden weggeschreven zonder die toggle aan te zetten. Maar als het werkt, werkt het natuurlijk

Zou dit inderdaad ook op de Tab WAR plaatsen. gewoon een IMPORT en EXPORT knop.
Import: Download war gegevens via MQTT op vauit Heishamon en plaats in NR
Export: Upload WAR gegevens na aanpassingen naar Heishamon

Kleine feature request:
Is het mogelijk om de pompsnelheid secuurder te regelen?

Goed voorstel, ik ben voor.

@fietsenloper
Jouw plaatjes kan ik niet verklaren:

Als mijn Tinlet hetzelfde (of hoger) wordt dan Setpoint dan gaat mijn compressor binnen 2 minuten uit.

@edterbak
Bugfix first zei je. Heb je die lege "Starting SP" al ontdekt op tab Softstart?
Ik heb alle switches al aan/uit gezet en tevens herstart van gehele systeem.
Ik zal zo zelf eens kijken waar je die data vandaan haalt in de flow.

Tijdens het debuggen kwam ik erachter dat het Starting SP via de function node "Function RTC correction"
verkregen moet worden.
Ik dacht dan zet ik RTC even aan:

code:

12/10 12:17.36 - MQTT Command - SetZ1HeatRequestTemperature: NaN
12/10 12:17.36 - MQTT Command - SetZ1HeatRequestTemperature: NaN
12/10 12:17.34 - MQTT Command - SetZ1HeatRequestTemperature: NaN
12/10 12:17.29 - MQTT Command - SetZ1HeatRequestTemperature: NaN
12/10 12:17.28 - Function - RTC: 1

Daar gaat iets mis.

[ Voor 24% gewijzigd door Maarten69 op 12-10-2022 12:20 ]

[fietsensloper]

Ik zie dat hij nog een run heeft gedaan vanmorgen van 10:45 tot 11:15. Ook hierbij is er geen ss correction. Wel liep hij rustig op een goede 20Hz. Bij deze run stond Dt op 3, en bij de 3 eerdere runs stond hij op 8.
Bij deze laatste run was stilte stand 3 nog wel ingeschakeld.
Weet niet of deze 2 dingen nog verschil maken?


Ik zie in de WAR time chart dat de bT 2x ineens met 3 graden omhoog gegaan is. Net na 9.00 en net na 11.00. Ik gebruik de interne sensor van de Pana zelf. Ergens heb ik geloof ik gelezen dat hij 1x per half uur gemeten doorgegeven wordt? Kan iemand bevestigen dat dit klopt?

@Maarten69
Zou dit kunnen komen doordat mijn Dt zo hoog stond?

[MikeyMan]

djoenez schreef op woensdag 12 oktober 2022 @ 11:24:
Kleine feature request:
Is het mogelijk om de pompsnelheid:
a, secuurder te regelen
b, 3 pompsnelheden aan te geven: 1 voor als de 3wegklep op room staat en compressor draait (actieve warmteafgifte), 2: 3wegklep op room staat en compressor draait niet (water rondpompen), 3: 3 wegklep staat op SWW en compressor draait.

Waarom? Als de compressor niet draait heb ik graag een lagere pompsnelheid, zodat dit minder stroom kost (terwijl er nog wel water wordt rondgepompt, huidig wattage is rond de 120-140W, 2 tandjes naar beneden is al 80W, scheelt weer!).

Korte update: Net een vloerverwarming run afgemaakt van 791 minuten! Bedankt! Dit was hiervoor nooit meer dan 20min

Ik weet niet welke instelling ervoor zorgt, maar Pump_flow max wordt nu bij mij ook op die manier gebruikt. Langzamer doet ie wel, harder niet. Maar nogmaals, geen idee waarom nog.

[Maarten69]

Zou dit kunnen komen doordat mijn Dt zo hoog stond?

Dat vermoed ik wel.
Over welke DeltaT praten we?

[fietsensloper]

Maarten69 schreef op woensdag 12 oktober 2022 @ 12:21:
[...]

Dat vermoed ik wel.
Over welke DeltaT praten we?

Die ik ingesteld heb in de Pana controller voor het verwarmen, een ook voor het buffervat.
Hij heet Dt for heating ON en Dt for Buffer tank in de controller.

@Aikon Goed idee! Helemaal niet aan gedacht. Ga ik me in verdiepen!

[Maarten69]

fietsensloper schreef op woensdag 12 oktober 2022 @ 12:29:
[...]


Die ik ingesteld heb in de Pana controller voor het verwarmen, een ook voor het buffervat.
Hij heet Dt for heating ON en Dt for Buffer tank in de controller.

TOP22 DHW_Heat_Delta -8
TOP23 Heat_Delta 2
Bij mij, maar ik gebruik geen DHW

[Aikon]

@fietsensloper ik verbruik nu 20 watt met 16L/min. Je gebruikt nog de oude flow, ik zou pas echt gaan troubleshooten met de nieuwe flow, softstart is helemaal anders daarin.

@Maarten69 import en export knoppen is idd een mooie oplossing denk ik

[ Voor 32% gewijzigd door Aikon op 12-10-2022 12:55 ]

[fietsensloper]

@Maarten69
Ik heb ook geen DHW. Heat Only. De 300L buffer zit parallel op het verwarmingscircuit om de WP hydraulisch te scheiden van de rest van het circuit. In de Pana controller kun je een Dt instellen voor het verwarmen van het buffervat. Die waarde zie ik alleen denk ik nergens terug in de heishamon.
TOP23 is nu 3

@Aikon Hmmm... Jeetje... Ik dacht echt dat ik met de nieuwe beta draaide
Ik zal vanavond updaten!

[MikeyMan]

Aikon schreef op woensdag 12 oktober 2022 @ 12:53:

@Maarten69 import en export knoppen is idd een mooie oplossing denk ik

Waarom zou dit nodig zijn? De flow en de controller zijn altijd synchroon toch normaal gesproken?
