Heishamon <> Node Red voor Panasonic warmtepompen

[hemertje]

Pietjebel10 schreef op maandag 2 december 2024 @ 08:19:
[...]

Je draait zonder WAR ? Is vannacht nml. erg warm buiten geweest,

WAR + RTC

[hemertje]

Natrixz schreef op maandag 2 december 2024 @ 09:23:
[...]


Dat zijn additionele plugins die je even moet installeren

de nmp packages bedoel je neem ik aan?

had je al een grafische laypout gereed om vervolgens te kunnen instellen?

[hemertje]

edterbak schreef op maandag 2 december 2024 @ 08:07:
De kamerthermostaat is dominant. als je controller op "thermostaat intern extern" staat.

Als je instelt op dat ding, 20c, dan zet hij de pomp stil als hij meer dan 20 meet.
Dus de aan uit doet hij

Als de pomp aan staat, dan doen de functies van node red hun ding.
Water temperatuur bepalen enzo

toen ik straks thuis kwam was het nog maar 18,5c

bij HEAT stond de Water temp. op maar 20 °C

deze heb ik nu verhoogd naar 31 °C

[hemertje]

Vreemd...

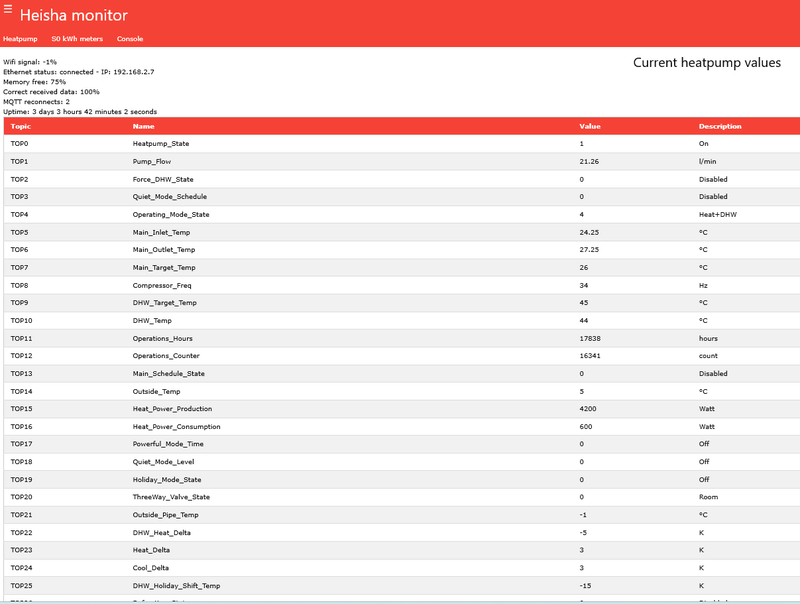

Heishamon geeft aan TOP33 Room_Thermostat_Temp 23 °C

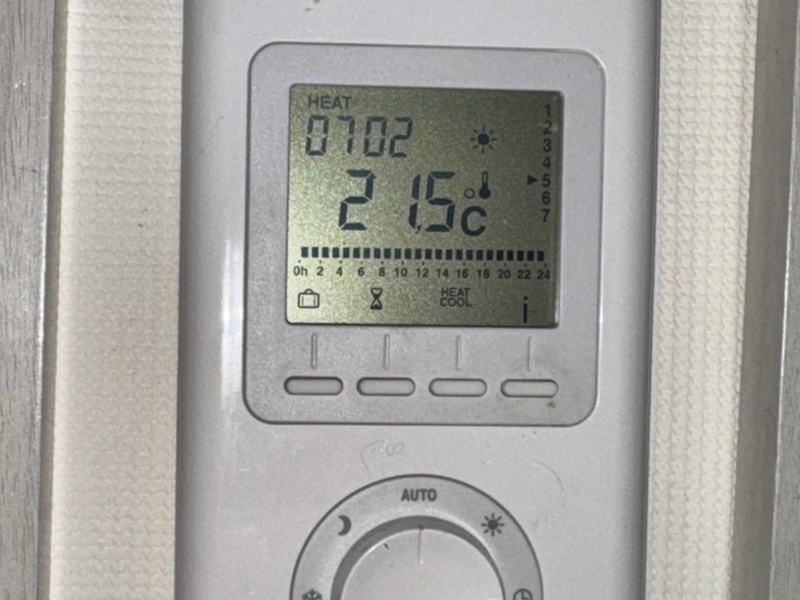

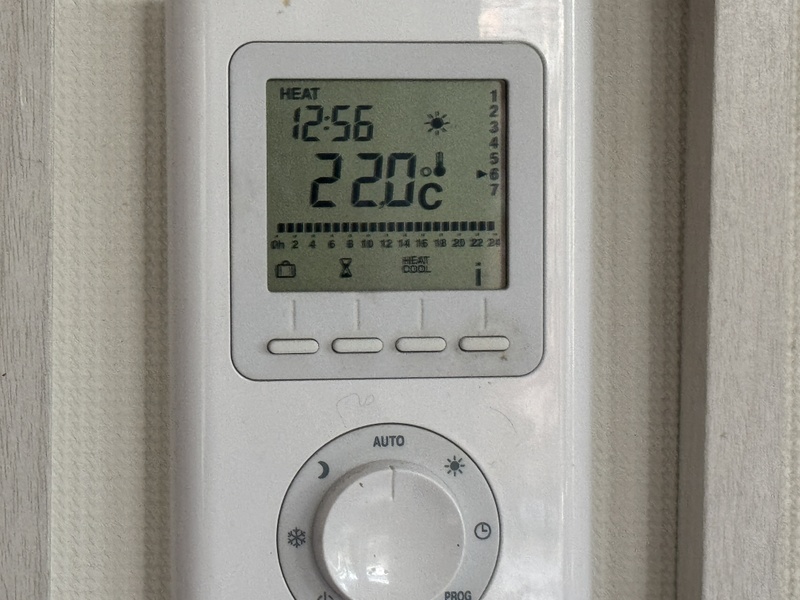

Panasonic kamerthermostaat geeft aan 19,2 °C

Waar kan dat grote verschil vandaan komen?

[hemertje]

om bij het jaargetijde te blijven

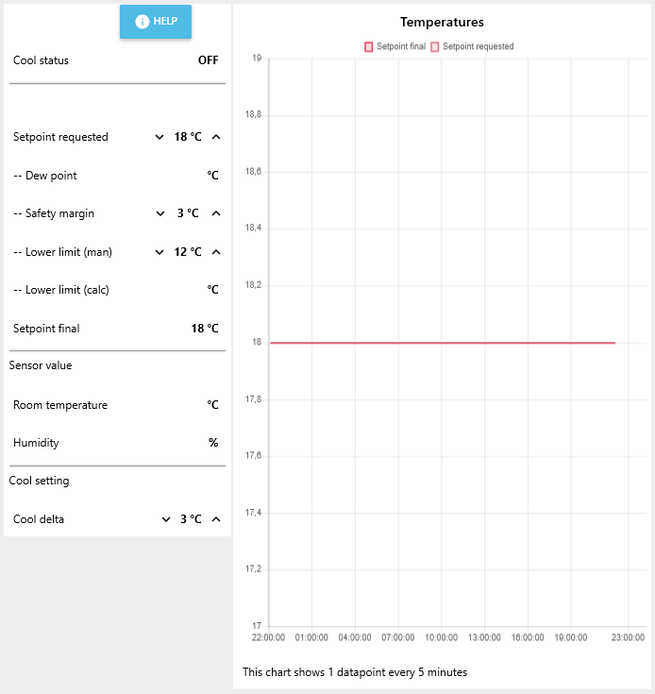

kan iemand hier chocolade van maken?

code:

Flow version   24.06 Stable

02/12 21:04:04 - MQTT Command: SetZ1CoolRequestTemperature: 18 (GUI)
02/12 20:59:04 - MQTT Command: SetZ1CoolRequestTemperature: 18 (GUI)
02/12 20:54:04 - MQTT Command: SetZ1CoolRequestTemperature: 18 (GUI)
02/12 20:49:04 - SETUP - Sensors: Custom room temperature sensor not found. Using internal sensor (TOP33)
02/12 20:44:09 - SYSTEM: MQTT Broker: Node Red MQTT node connected
02/12 20:44:09 - Function - RTC: 1
02/12 20:44:09 - Function - WAR: 1
02/12 20:44:07 - Function - SoftStart: 1
02/12 20:44:06 - SYSTEM: Persistent storage: OK
02/12 20:44:07 - SYSTEM - HEISHAMON Connection: Online
02/12 20:44:06 - SYSTEM: MQTT block inactive, default block mode: BLOCK ALL
02/12 20:44:06 - Function - Calculate new SP: New final SP calculated: Current setpoint: 21 °C. New calculated setpoint: 28 °C
02/12 20:44:05 - Function SoftStart: SoftStart function end
02/12 20:44:05 - Compressor: stopped
02/12 20:44:05 - Function NightReduction: New correction: 0 °C
02/12 20:44:05 - Function - Solar: 1
02/12 20:44:05 - SYSTEM: WAR settings OK
02/12 20:44:05 - SYSTEM: Heatpump zone 2 is set to controle water temperature
02/12 20:44:05 - SYSTEM: Heatpump zone 1 is controlled by thermostat (external)
02/12 20:44:05 - SYSTEM: Heatpump is in DIRECT mode
02/12 20:44:05 - Function NightReduction: 0
02/12 20:44:05 - TOP20_ThreeWay_Valve_State: 0
02/12 20:44:05 - TOP2_Force_DHW_State: 0
02/12 20:44:06 - SYSTEM - HEISHAMON Connection: Offline
02/12 20:44:05 - SYSTEM: Start---------------------------------------------------------------
------------------------------------------------------------------------------------------------

[Brokencore]

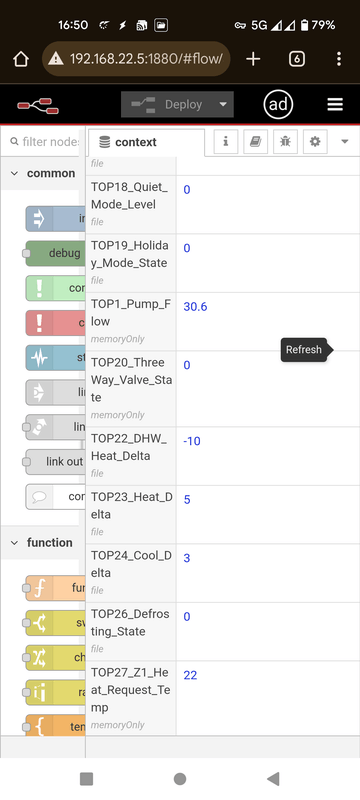

Ik raak bij elke herstart van mijn Node-RED docker container alle settings van v24.06 kwijt. Binnen Node-RED de flows zelf herstarten gaat wel goed. Hebben meer mensen hier last van? Draai docker op mijn Synology NAS.

[BazemanKM]

Brokencore schreef op maandag 2 december 2024 @ 21:20:
Ik raak bij elke herstart van mijn Node-RED docker container alle settings van v24.06 kwijt. Binnen Node-RED de flows zelf herstarten gaat wel goed. Hebben meer mensen hier last van? Draai docker op mijn Synology NAS.

Data folder? contextStorage? goed ingesteld?

[blb4]

hemertje schreef op maandag 2 december 2024 @ 20:38:
Vreemd...

Heishamon geeft aan TOP33 Room_Thermostat_Temp 23 °C
Panasonic kamerthermostaat geeft aan 19,2 °C

Waar kan dat grote verschil vandaan komen?

TOP33 geeft de temperatuur aan die de controller meet (op de plek waar die hangt), de Pana kamerthermostaat idem.

[Brokencore]

BazemanKM schreef op maandag 2 december 2024 @ 21:57:
[...]

Data folder? contextStorage? goed ingesteld?

De contextStorage was niet geconfigureerd, nu lijkt het weer in orde.

[hemertje]

blb4 schreef op maandag 2 december 2024 @ 22:22:
[...]

TOP33 geeft de temperatuur aan die de controller meet (op de plek waar die hangt), de Pana kamerthermostaat idem.

ah, TOP33 de controller dus, niet de kamerthermostaat?

[BazemanKM]

hemertje schreef op maandag 2 december 2024 @ 20:01:
[...]


toen ik straks thuis kwam was het nog maar 18,5c

bij HEAT stond de Water temp. op maar 20 °C

deze heb ik nu verhoogd naar 31 °C

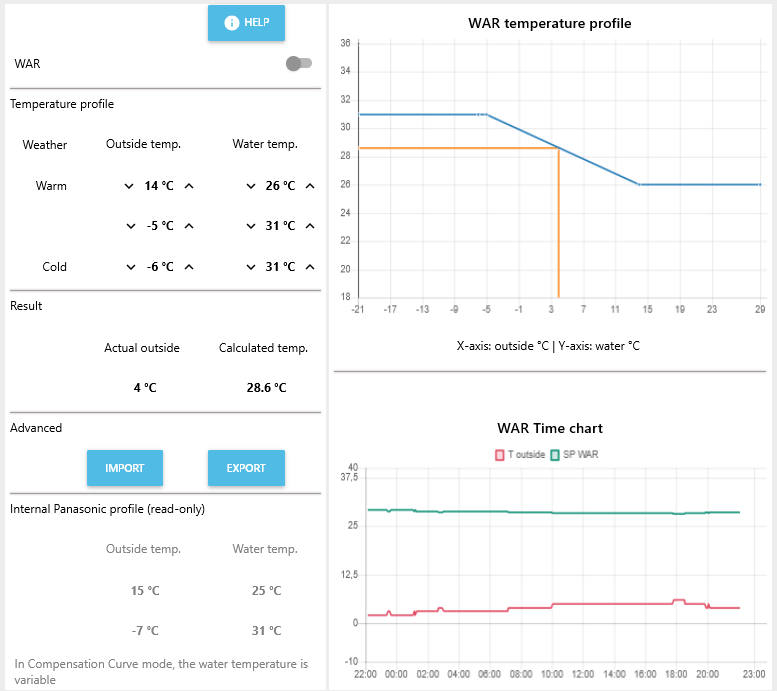

Je draait op WAR en RTC.
Custom room temperature sensor not found. Dus de vraag is welke sensor/temperatuur gebruik je bij de RTC?

SYSTEM: Heatpump zone 1 is controlled by thermostat (external)
02/12 20:44:05 - SYSTEM: Heatpump is in DIRECT mode

Ik draai op Comp. Curve (Stooklijn), dus WAR op de Panasonic en finetune dat met SoftStart en RTC.

Jij denkt dat je WAR stuurt via Node-RED, maar de externe kamer thermostaat van Panasonic stuurt de boel aan.

[blb4]

hemertje schreef op maandag 2 december 2024 @ 22:48:
[...]


ah, TOP33 de controller dus, niet de kamerthermostaat?

precies, die kamerthermostaat heeft alleen maar een relaiskoppeling met de WP, wel/niet warmtevraag.
Heb je die trouwens nog actief staan in de controller? Volgens mij gaat dat hiet helemaal lekker samen net 't dashboard.

[MikeyMan]

Er gaat toch iets niet helemaal lekker met een volledige herstart van mn Synology na een update.

De flow schiet dan in een Mqtt block. Met als melding dat er manueel uitgeschakeld is.

Gebeurt niet zo vaak gelukkig, maar je moet het maar net door hebben. Zou mooi zijn om hier een email melding van te krijgen. Bij storing of block.

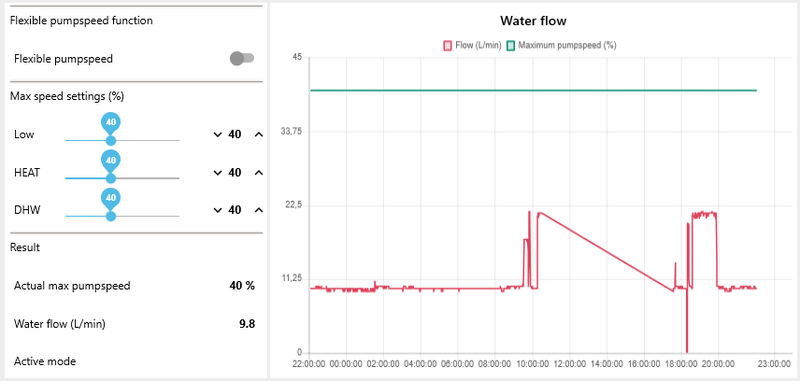

Tevens lijkt de pumpspeed wat van slag, maar dat kan te maken hebben met de laatste beta.

[hemertje]

BazemanKM schreef op maandag 2 december 2024 @ 23:10:
[...]

Je draait op WAR en RTC.
Custom room temperature sensor not found. Dus de vraag is welke sensor/temperatuur gebruik je bij de RTC?

SYSTEM: Heatpump zone 1 is controlled by thermostat (external)
02/12 20:44:05 - SYSTEM: Heatpump is in DIRECT mode

Ik draai op Comp. Curve (Stooklijn), dus WAR op de Panasonic en finetune dat met SoftStart en RTC.

Jij denkt dat je WAR stuurt via Node-RED, maar de externe kamer thermostaat van Panasonic stuurt de boel aan.

Goedemorgen @BazemanKM

Wat zijn de voor-, en nadelen van
* Comp. Curve (Stooklijn), dus WAR op de Panasonic en finetune via SoftStart en RTC.
* Comp. Curve (Stooklijn), dus WAR via Node Red en finetune via SoftStart en RTC.
* Direct mode

Waar pas ik vervolgens de externe kamerthermostaat aan? Op de Pana of binnen Node Red?

[hemertje]

blb4 schreef op maandag 2 december 2024 @ 23:37:
[...]

precies, die kamerthermostaat heeft alleen maar een relaiskoppeling met de WP, wel/niet warmtevraag.
Heb je die trouwens nog actief staan in de controller? Volgens mij gaat dat hiet helemaal lekker samen net 't dashboard.

Regeling op de controller kan je kiezen voor Intern (controller) of Extern (kamerthermostaat), bedoel je die?

[BazemanKM]

hemertje schreef op dinsdag 3 december 2024 @ 09:37:
[...]


Goedemorgen @BazemanKM

Wat zijn de voor-, en nadelen van
* Comp. Curve (Stooklijn), dus WAR op de Panasonic en finetune via SoftStart en RTC.
* Comp. Curve (Stooklijn), dus WAR via Node Red en finetune via SoftStart en RTC.
* Direct mode

Waar pas ik vervolgens de externe kamerthermostaat aan? Op de Pana of binnen Node Red?

Voordeel van de WAR op de Panasonic is m.i. dat dit door de Panasonic helemaal zelf geregeld wordt. Valt je Domotica systeem uit, dan volgt je Panasonic gewoon de stooklijn.

Direct mode heb ik nooit gebuikt, evenals de externe kamerthermostaat. Ik neem aan dat je met de instelling Intern (controller) of Extern (kamerthermostaat) instelt welke waarde in TOP33 komt?? Omdat er geen TOP is voor en de interne en de externe.

Maar: Als je WAR hebt en RTC met een Zigbee thermometer, dan heb je de waarde van de interne controller of externe kamerthermostaat niet nodig.

Zoals al eerder aangegeven, eerst op WAR draaien, zorgen dat de stooklijn goed is en dan met RTC bijsturen, wanneer er veel zoninval is, of er deuren lang hebben opengestaan.

[hemertje]

BazemanKM schreef op dinsdag 3 december 2024 @ 11:38:
[...]
Voordeel van de WAR op de Panasonic is m.i. dat dit door de Panasonic helemaal zelf geregeld wordt. Valt je Domotica systeem uit, dan volgt je Panasonic gewoon de stooklijn.

Goeie tip!

BazemanKM schreef op dinsdag 3 december 2024 @ 11:38:
[...]
Direct mode heb ik nooit gebuikt, evenals de externe kamerthermostaat. Ik neem aan dat je met de instelling Intern (controller) of Extern (kamerthermostaat) instelt welke waarde in TOP33 komt?? Omdat er geen TOP is voor en de interne en de externe.

Ja die aanname heb ik ook

BazemanKM schreef op dinsdag 3 december 2024 @ 11:38:
[...]
Maar: Als je WAR hebt en RTC met een Zigbee thermometer, dan heb je de waarde van de interne controller of externe kamerthermostaat niet nodig.

Duidelijk, maakt het voor de RTC uit of je RTC draait op de Zigbee thermometer of de externe kamerthermostaat? Beide zouden dezelfde kamertemperatuur moeten weer geven lijkt me? Ik zag gisteravond dat de Zigbee thermometer op 'unavailable' stond, ik heb namelijk de USB Zigbee controller aan de HP server op de verdieping hangen en de Zigbee thermometer in de woonkamer. Kan me voorstellen dat dit beperkte Zigbee netwerk te weinig dekking heeft? Dan heeft de voorkeur voor de RTC de externe kamerthermostaat, want vast aangesloten.

BazemanKM schreef op dinsdag 3 december 2024 @ 11:38:
[...]
Zoals al eerder aangegeven, eerst op WAR draaien, zorgen dat de stooklijn goed is en dan met RTC bijsturen, wanneer er veel zoninval is, of er deuren lang hebben opengestaan.

Op de WAR draaien van de Pana doe je door de WAR in Node Red uit te schakelen en dan draait de Pana standaard op de eigen interne WAR?
De Pana gebruikt dan de externe temperatuursensor die in de buitenunit van de split-unit zit om met de WAR op te sturen?

[BazemanKM]

hemertje schreef op dinsdag 3 december 2024 @ 12:16:
[...]
Duidelijk, maakt het voor de RTC uit of je RTC draait op de Zigbee thermometer of de externe kamerthermostaat? Beide zouden dezelfde kamertemperatuur moeten weer geven lijkt me? Ik zag gisteravond dat de Zigbee thermometer op 'unavailable' stond, ik heb namelijk de USB Zigbee controller aan de HP server op de verdieping hangen en de Zigbee thermometer in de woonkamer. Kan me voorstellen dat dit beperkte Zigbee netwerk te weinig dekking heeft? Dan heeft de voorkeur voor de RTC de externe kamerthermostaat, want vast aangesloten.

Halverwege een Zigbee stekker/schakelaar en de dekking is uitgebreid.
Ik weet niet hoe/of de externe kamerthermostaat de gemeten temperatuur doorgeeft aan de Panasonic?

[BazemanKM]

hemertje schreef op dinsdag 3 december 2024 @ 12:16:

Op de WAR draaien van de Pana doe je door de WAR in Node Red uit te schakelen en dan draait de Pana standaard op de eigen interne WAR?
De Pana gebruikt dan de externe temperatuursensor die in de buitenunit van de split-unit zit om met de WAR op te sturen?

De Pana moet wel op Comp. Curve staan (stond gisteren in je overzicht van opstarten dashboard op direct)
Ja, voor de buitentemperatuur pakt ie de sensor in de buitenunit

[hemertje]

BazemanKM schreef op dinsdag 3 december 2024 @ 12:37:
[...]

Halverwege een Zigbee stekker/schakelaar en de dekking is uitgebreid.
Ik weet niet hoe/of de externe kamerthermostaat de gemeten temperatuur doorgeeft aan de Panasonic?

@edterbak @blb4

weten jullie dit?

[hemertje]

BazemanKM schreef op dinsdag 3 december 2024 @ 12:41:
[...]

De Pana moet wel op Comp. Curve staan (stond gisteren in je overzicht van opstarten dashboard op direct)
Ja, voor de buitentemperatuur pakt ie de sensor in de buitenunit

had ik idd op 'Direct' gezet ivm de WAR-regeling

[Dewim1]

@edterbak

Ik denk dat ik foutje heb ontdekt.

Vanochtend heeft die gedraaid met de soft start aan en is de outlet setpoint naar 24 gezakt.
Vervolgens is hij over geschakeld naar DHW. Toen hij klaar was stond de outlet setpoint nog steeds op 24 en hierdoor start hij niet na de DHW.

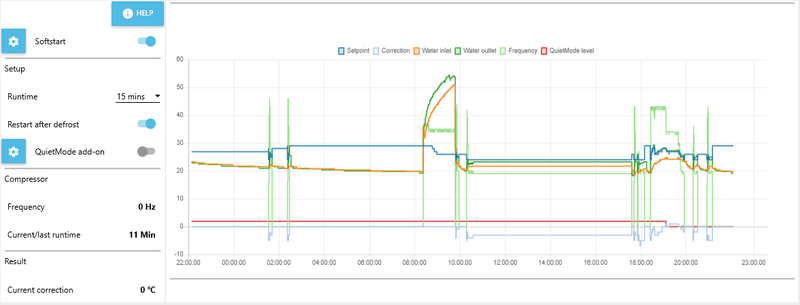

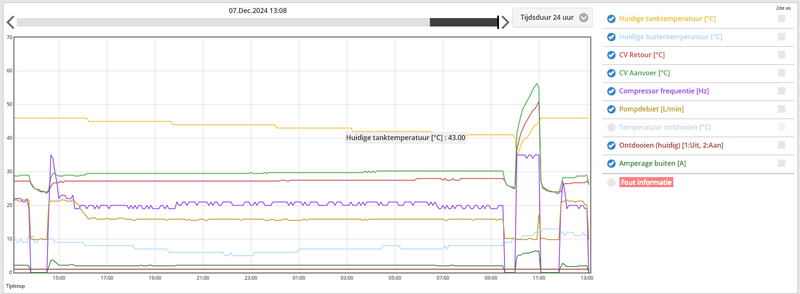

Hieronder een printscreen waar hij nu op blijft hangen

[ Voor 5% gewijzigd door Dewim1 op 03-12-2024 15:47 ]

[blb4]

hemertje schreef op dinsdag 3 december 2024 @ 09:39:
[...]


Regeling op de controller kan je kiezen voor Intern (controller) of Extern (kamerthermostaat), bedoel je die?

Als je gebruik wil maken van de RTC regeling binnen 't dashboard moet je die beide m.i. niet gebruiken, je moet de regeling in de WP dan op watertemperatuur zetten. Je thermostaat kan bij wijze van spreken in de prullenbak.

[ Voor 6% gewijzigd door blb4 op 03-12-2024 16:23 ]

[hemertje]

@blb4

Bedoel je Systeeminstelling - Zone & sensor - Kamersensor Water temperature
ipv Kamersensor Externe sensor?

[Natrixz]

Ja en een accurate thermostaat op de plek(ken) waar je het wilt meten.
Die stuur je vervolgens door naar Node-Red als gemeten temperatuur voor RTC

[Krilo_89]

Ik ben nog tegen wat anders leuks aangelopen, wat een bugje lijkt te zijn in de softstart.

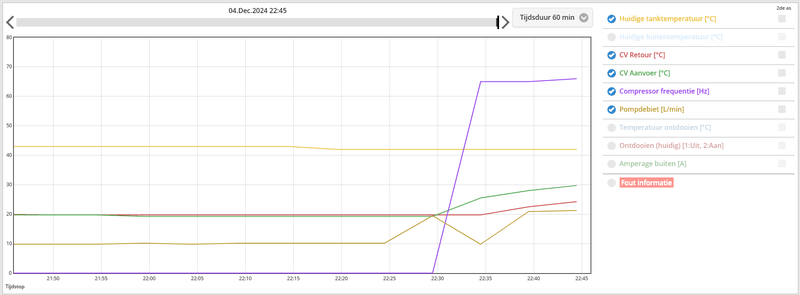

Ik had net een 'heatrun' lopen en tijdens deze run, checkte ik de 'forcefull dhw' aan, zodat hij tijdens mijn run, omswitcht naar DHW en dan zonder uit te schakelen doorgaat met DHW. Op deze manier heb je geen stop/start van de compressor, wat beter zou moeten zijn (correct me if i'm wrong).

Alleen de softstart functie is bij mij nog actief en zodra daar een fase wordt afgerond, switched die weer terug naar de oude operation mode. De softstart zou gereset moeten worden bij en switch van de operation mode denk ik?

Zie de logs, daarin zijn de regels die ---- ervoor hebben, de stukken waarin ik een actie uitvoer en waarin de WP die weer ongedaan maakt, wat uiteindelijk resulteert in een gestopte compressor:

code:

----------04/12 09:31:23 - Compressor: stopped
04/12 09:31:23 - Function SoftStart Quietmode: Compressor run ended, quiet mode is already set to level 3
04/12 09:31:23 - TOP20_ThreeWay_Valve_State: 0
04/12 09:31:23 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 31 °C
04/12 09:31:23 - MQTT Command: SetOperationMode: 0
04/12 09:31:23 - TOP4_Operating_Mode_State: 0
----------04/12 09:31:23 - Scheduler: End ForceDHW cycle detected. Reverting Operating Mode in 15 minutes...
----------04/12 09:31:23 - TOP2_Force_DHW_State: 0
----------04/12 09:31:18 - MQTT Command: SetOperationMode: 0 (SoftStart)
----------04/12 09:31:18 - Scheduler - Operation Mode: 0
----------04/12 09:31:18 - Scheduler: Revert to previous operating mode: 0
----------04/12 09:16:58 - Function SoftStart: SoftStart function end
04/12 09:16:53 - TOP2_Force_DHW_State: 1
04/12 09:16:50 - MQTT Command: SetForceDHW: 1
04/12 09:16:50 - Scheduler - Force DHW: 1
04/12 09:16:50 - Scheduler: Enable ForceDHW
04/12 09:16:48 - MQTT Command: SetZ1HeatRequestTemperature: 28
04/12 09:16:42 - TOP20_ThreeWay_Valve_State: 1
04/12 09:16:41 - MQTT Command: SetOperationMode: 3
04/12 09:16:41 - TOP4_Operating_Mode_State: 3
04/12 09:16:40 - MQTT Command: SetCurves: target: 28 (SP Calculation)
04/12 09:16:40 - Function - Calculate new SP: New final SP calculated: Current setpoint: 29 °C. New calculated setpoint: 28 °C
04/12 09:16:40 - Function SoftStart: Correction: 0 > -3 °C - (STARTUP) Freq: 32Hz, SP_Final: 27°C
04/12 09:16:40 - MQTT Command: SetOperationMode: 3
04/12 09:16:40 - Function WAR: Setpoint change: From 27.1 to 27 °C
----------04/12 09:16:40 - Scheduler - Operation Mode: 3
----------04/12 09:16:40 - Scheduler: Operation mode change to (3)DHW-Only
04/12 09:16:19 - TOP20_ThreeWay_Valve_State: 0
04/12 09:16:18 - Function - Calculate new SP: New final SP calculated: Current setpoint: 29 °C. New calculated setpoint: 31 °C
04/12 09:16:18 - MQTT Command: SetOperationMode: 0
04/12 09:16:18 - TOP4_Operating_Mode_State: 0
----------04/12 09:16:18 - Scheduler: End ForceDHW cycle detected. Reverting Operating Mode in 15 minutes...
----------04/12 09:16:18 - TOP2_Force_DHW_State: 0
----------04/12 09:16:16 - MQTT Command: SetOperationMode: 0 (SoftStart)
----------04/12 09:12:03 - Function SoftStart: SoftStart function end
04/12 09:11:58 - TOP2_Force_DHW_State: 1
04/12 09:11:57 - MQTT Command: SetForceDHW: 1
04/12 09:11:57 - Scheduler - Force DHW: 1
04/12 09:11:57 - Scheduler: Enable ForceDHW
04/12 09:11:48 - TOP20_ThreeWay_Valve_State: 1
04/12 09:11:48 - MQTT Command: SetDHWTemp: 47
04/12 09:11:48 - MQTT Command: SetOperationMode: 3
04/12 09:11:48 - TOP4_Operating_Mode_State: 3
04/12 09:11:47 - Scheduler - Operation Mode: 3
----------04/12 09:11:47 - Scheduler: Operation mode change to (3)DHW-Only
----------04/12 09:11:43 - MQTT Command: SetOperationMode: 3
----------04/12 09:11:43 - MQTT Command: SetDHWTemp: 47
04/12 09:11:43 - DHW Boost: Operating mode changed to (3)DHW-Only
04/12 09:11:43 - DHW Boost: Manually started DHW cycle to boost temperature to (47°C)
04/12 09:11:08 - Function WAR: Setpoint change: From 27 to 27.1 °C

-- edit --
Zelfs nadat ik handmatig geswitched ben naar dhw-mode en toen de run gestart heb, is hij weer terug geswitched. Daarna heb ik de 'softstart' uitgezet en nogmaals de dhw-mode aangezet en de run gestart. Wederom is wp teruggegaan naar heat

code:

04/12 10:01:33 - Compressor: stopped
04/12 10:01:33 - TOP20_ThreeWay_Valve_State: 0
04/12 10:01:33 - MQTT Command: SetOperationMode: 0
04/12 10:01:33 - Scheduler: End ForceDHW cycle detected. Reverting Operating Mode in 15 minutes...
04/12 10:01:33 - TOP4_Operating_Mode_State: 0
04/12 10:01:33 - TOP2_Force_DHW_State: 0
04/12 10:01:28 - MQTT Command: SetOperationMode:
04/12 10:01:28 - Scheduler - Operation Mode: undefined
04/12 10:01:28 - Scheduler: Revert to previous operating mode: undefined
04/12 09:52:13 - TOP2_Force_DHW_State: 1
04/12 09:52:12 - MQTT Command: SetForceDHW: 1
04/12 09:52:12 - Scheduler - Force DHW: 1
04/12 09:52:12 - Scheduler: Enable ForceDHW
04/12 09:52:05 - TOP20_ThreeWay_Valve_State: 1
04/12 09:52:05 - MQTT Command: SetOperationMode: 3
04/12 09:52:05 - TOP4_Operating_Mode_State: 3
04/12 09:52:02 - MQTT Command: SetOperationMode: 3
04/12 09:52:02 - Scheduler - Operation Mode: 3
04/12 09:52:02 - Scheduler: Operation mode change to (3)DHW-Only

Geen idee waar dit ineens vandaan komt, normaal laat ik via de scheduler de WP van operation mode switchen en dat gaat prima. Nu wilde ik handmatig een dhw run doen en alles loopt in de soep. Mijn wp wil nu gewoon random weer terugswitchend naar heat en ik krijg het dus niet voor elkaar om een dhw-run te doen.

[ Voor 19% gewijzigd door Krilo_89 op 04-12-2024 10:17 ]

[edterbak]

Natrixz schreef op maandag 2 december 2024 @ 09:22:
[...]


Bij de External DHW Sterilization Link-In staan er 2 nodes default disabled, geen groot issue maar wel goed om te weten =)

Fixed. Dank!

[edterbak]

hemertje schreef op maandag 2 december 2024 @ 22:48:
[...]


ah, TOP33 de controller dus, niet de kamerthermostaat?

Kun je kijken wat TOP33 vs TOP118 voor waarden geven?
Bij mij is Second_Room_Thermostat_Temp -128, omdat ik die niet heb.
Is bij jou deze WEL bevolkt?

[edterbak]

hemertje schreef op dinsdag 3 december 2024 @ 09:37:
[...]


Goedemorgen @BazemanKM

Wat zijn de voor-, en nadelen van
* Comp. Curve (Stooklijn), dus WAR op de Panasonic en finetune via SoftStart en RTC.
* Comp. Curve (Stooklijn), dus WAR via Node Red en finetune via SoftStart en RTC.
* Direct mode

Waar pas ik vervolgens de externe kamerthermostaat aan? Op de Pana of binnen Node Red?

De opties zijn op de panasonic:
* Comp. Curve (Stooklijn)
* Direct modus

Direct modus
Deze modus betekent je via de controller de target water temperatuur instelt
- De node red flow kan deze temperatuur instellen. [20 to max]
- De node red flow kan deze temperatuur bepalen a.d.h.v. een de WAR-functie

Comp. Curve (Stooklijn)
Deze modus, daarbij stel je twee punten in (buitentemp/watertemp). De controller berekent dan zelf de target water temperatuur met deze gegevens.
- De node red flow kan deze LIJN naar boven schuiven [-5 to +5]

De functies SoftStart en RTC staan hier helemaal los van. Deze worden dus gestapeld op de bovenstaande twee opties.


Aanvullend kun je ook nog kiezen hoe je zone 1 & 2 wilt aansturen
- Water Temperature
- Room Thermostat (Internal/External)
- Room Thermistor

Water Temperature
Hierbij stel je op de controller rechtstreeks je target temperatuur in.

Thermostat Internal + Thermostat External + Thermistor
Hierbij stel je de gewenste kamertemperatuur in.
- Is het te warm > pomp uit
- Is het te koud > pomp aan


Volgens mij is dit het. Ik kan het mis hebben. Graag corrigeren als dat zo is Ik maak ook fouten.

[edterbak]

Dewim1 schreef op dinsdag 3 december 2024 @ 14:55:
@edterbak

Ik denk dat ik foutje heb ontdekt.

Vanochtend heeft die gedraaid met de soft start aan en is de outlet setpoint naar 24 gezakt.
Vervolgens is hij over geschakeld naar DHW. Toen hij klaar was stond de outlet setpoint nog steeds op 24 en hierdoor start hij niet na de DHW.

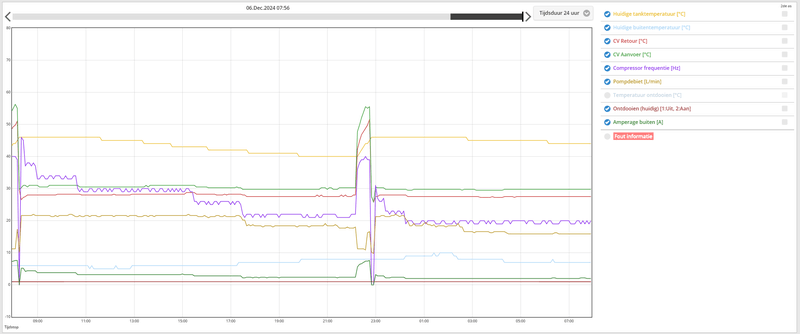

Hieronder een printscreen waar hij nu op blijft hangen
[Afbeelding]

[Afbeelding]

Dat zou gereset moeten worden als DHW actief is. Maar ik ga hier naar kijken nu.

[edterbak]

Krilo_89 schreef op woensdag 4 december 2024 @ 09:46:
Ik ben nog tegen wat anders leuks aangelopen, wat een bugje lijkt te zijn in de softstart.
Ik had net een 'heatrun' lopen en tijdens deze run, checkte ik de 'forcefull dhw' aan, zodat hij tijdens mijn run, omswitcht naar DHW en dan zonder uit te schakelen doorgaat met DHW. Op deze manier heb je geen stop/start van de compressor, wat beter zou moeten zijn (correct me if i'm wrong).

Alleen de softstart functie is bij mij nog actief en zodra daar een fase wordt afgerond, switched die weer terug naar de oude operation mode. De softstart zou gereset moeten worden bij en switch van de operation mode denk ik?

Zie de logs, daarin zijn de regels die ---- ervoor hebben, de stukken waarin ik een actie uitvoer en waarin de WP die weer ongedaan maakt, wat uiteindelijk resulteert in een gestopte compressor:

code:

----------04/12 09:31:23 - Compressor: stopped
04/12 09:31:23 - Function SoftStart Quietmode: Compressor run ended, quiet mode is already set to level 3
04/12 09:31:23 - TOP20_ThreeWay_Valve_State: 0
04/12 09:31:23 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 31 °C
04/12 09:31:23 - MQTT Command: SetOperationMode: 0
04/12 09:31:23 - TOP4_Operating_Mode_State: 0
----------04/12 09:31:23 - Scheduler: End ForceDHW cycle detected. Reverting Operating Mode in 15 minutes...
----------04/12 09:31:23 - TOP2_Force_DHW_State: 0
----------04/12 09:31:18 - MQTT Command: SetOperationMode: 0 (SoftStart)
----------04/12 09:31:18 - Scheduler - Operation Mode: 0
----------04/12 09:31:18 - Scheduler: Revert to previous operating mode: 0
----------04/12 09:16:58 - Function SoftStart: SoftStart function end
04/12 09:16:53 - TOP2_Force_DHW_State: 1
04/12 09:16:50 - MQTT Command: SetForceDHW: 1
04/12 09:16:50 - Scheduler - Force DHW: 1
04/12 09:16:50 - Scheduler: Enable ForceDHW
04/12 09:16:48 - MQTT Command: SetZ1HeatRequestTemperature: 28
04/12 09:16:42 - TOP20_ThreeWay_Valve_State: 1
04/12 09:16:41 - MQTT Command: SetOperationMode: 3
04/12 09:16:41 - TOP4_Operating_Mode_State: 3
04/12 09:16:40 - MQTT Command: SetCurves: target: 28 (SP Calculation)
04/12 09:16:40 - Function - Calculate new SP: New final SP calculated: Current setpoint: 29 °C. New calculated setpoint: 28 °C
04/12 09:16:40 - Function SoftStart: Correction: 0 > -3 °C - (STARTUP) Freq: 32Hz, SP_Final: 27°C
04/12 09:16:40 - MQTT Command: SetOperationMode: 3
04/12 09:16:40 - Function WAR: Setpoint change: From 27.1 to 27 °C
----------04/12 09:16:40 - Scheduler - Operation Mode: 3
----------04/12 09:16:40 - Scheduler: Operation mode change to (3)DHW-Only
04/12 09:16:19 - TOP20_ThreeWay_Valve_State: 0
04/12 09:16:18 - Function - Calculate new SP: New final SP calculated: Current setpoint: 29 °C. New calculated setpoint: 31 °C
04/12 09:16:18 - MQTT Command: SetOperationMode: 0
04/12 09:16:18 - TOP4_Operating_Mode_State: 0
----------04/12 09:16:18 - Scheduler: End ForceDHW cycle detected. Reverting Operating Mode in 15 minutes...
----------04/12 09:16:18 - TOP2_Force_DHW_State: 0
----------04/12 09:16:16 - MQTT Command: SetOperationMode: 0 (SoftStart)
----------04/12 09:12:03 - Function SoftStart: SoftStart function end
04/12 09:11:58 - TOP2_Force_DHW_State: 1
04/12 09:11:57 - MQTT Command: SetForceDHW: 1
04/12 09:11:57 - Scheduler - Force DHW: 1
04/12 09:11:57 - Scheduler: Enable ForceDHW
04/12 09:11:48 - TOP20_ThreeWay_Valve_State: 1
04/12 09:11:48 - MQTT Command: SetDHWTemp: 47
04/12 09:11:48 - MQTT Command: SetOperationMode: 3
04/12 09:11:48 - TOP4_Operating_Mode_State: 3
04/12 09:11:47 - Scheduler - Operation Mode: 3
----------04/12 09:11:47 - Scheduler: Operation mode change to (3)DHW-Only
----------04/12 09:11:43 - MQTT Command: SetOperationMode: 3
----------04/12 09:11:43 - MQTT Command: SetDHWTemp: 47
04/12 09:11:43 - DHW Boost: Operating mode changed to (3)DHW-Only
04/12 09:11:43 - DHW Boost: Manually started DHW cycle to boost temperature to (47°C)
04/12 09:11:08 - Function WAR: Setpoint change: From 27 to 27.1 °C

-- edit --
Zelfs nadat ik handmatig geswitched ben naar dhw-mode en toen de run gestart heb, is hij weer terug geswitched. Daarna heb ik de 'softstart' uitgezet en nogmaals de dhw-mode aangezet en de run gestart. Wederom is wp teruggegaan naar heat

code:

04/12 10:01:33 - Compressor: stopped
04/12 10:01:33 - TOP20_ThreeWay_Valve_State: 0
04/12 10:01:33 - MQTT Command: SetOperationMode: 0
04/12 10:01:33 - Scheduler: End ForceDHW cycle detected. Reverting Operating Mode in 15 minutes...
04/12 10:01:33 - TOP4_Operating_Mode_State: 0
04/12 10:01:33 - TOP2_Force_DHW_State: 0
04/12 10:01:28 - MQTT Command: SetOperationMode:
04/12 10:01:28 - Scheduler - Operation Mode: undefined
04/12 10:01:28 - Scheduler: Revert to previous operating mode: undefined
04/12 09:52:13 - TOP2_Force_DHW_State: 1
04/12 09:52:12 - MQTT Command: SetForceDHW: 1
04/12 09:52:12 - Scheduler - Force DHW: 1
04/12 09:52:12 - Scheduler: Enable ForceDHW
04/12 09:52:05 - TOP20_ThreeWay_Valve_State: 1
04/12 09:52:05 - MQTT Command: SetOperationMode: 3
04/12 09:52:05 - TOP4_Operating_Mode_State: 3
04/12 09:52:02 - MQTT Command: SetOperationMode: 3
04/12 09:52:02 - Scheduler - Operation Mode: 3
04/12 09:52:02 - Scheduler: Operation mode change to (3)DHW-Only

Geen idee waar dit ineens vandaan komt, normaal laat ik via de scheduler de WP van operation mode switchen en dat gaat prima. Nu wilde ik handmatig een dhw run doen en alles loopt in de soep. Mijn wp wil nu gewoon random weer terugswitchend naar heat en ik krijg het dus niet voor elkaar om een dhw-run te doen.

Wat waren op dat moment de DHW temperaturen?
Er zit een logica intern in dat ding dat bij het aanzetten van een xxx + DHW modus, dat hij even het water laat rondgaan van de tank, om te bepalen of hij onder de minimale start temperatuur zit.
Zo niet dan switched hij weer naar heat.
Kan dat spelen?

[Krilo_89]

edterbak schreef op woensdag 4 december 2024 @ 15:49:
[...]

Wat waren op dat moment de DHW temperaturen?
Er zit een logica intern in dat ding dat bij het aanzetten van een xxx + DHW modus, dat hij even het water laat rondgaan van de tank, om te bepalen of hij onder de minimale start temperatuur zit.
Zo niet dan switched hij weer naar heat.
Kan dat spelen?

De DHW temp was op het begin 39 graden, maar na die paar stops eindigde het op 34 graden. Toen de WP uit gezet, daarna aan en naar dhw geswitched. Ook de operation values gereset op dat moment en toen ging de dhw-run wel netjs door.
Ik weet niet of er nog andere functionaliteit is in de 'softstart' die operation modes set? Zo lijkt het in de logs wel te staan namelijk.

[hemertje]

edterbak schreef op woensdag 4 december 2024 @ 14:36:
[...]

Kun je kijken wat TOP33 vs TOP118 voor waarden geven?
Bij mij is Second_Room_Thermostat_Temp -128, omdat ik die niet heb.
Is bij jou deze WEL bevolkt?

Op dit moment
TOP33 Room_Thermostat_Temp 22 °C

Blijkbaar heb ik TOP118 ook niet
TOP118 Second_Room_Thermostat_Temp -128 °C

Wat ik wel vreemd vind is dat Heishamon TOP 33 aangeeft dat het 22 °C is terwijl dat de Panasonic Kamerthermostaat vanavond 18,5GrC aangaf en deze ingesteld staat op 21 °C?









Hoe kan TOP33 22 °C aangeven terwijl de externe kamerthermostaat fors lager aangeeft?

[BazemanKM]

hemertje schreef op woensdag 4 december 2024 @ 19:47:
[...]

Hoe kan TOP33 22 °C aangeven terwijl de externe kamerthermostaat fors lager aangeeft?

Omdat de controller die (denk ik) op de Pana zit 22 graden meet?

[hemertje]

De Pana staat ingesteld op



nav @blb4 zijn reactie

blb4 in "Heishamon <> Node Red voor Panasonic warmtepompen"

[blb4]

hemertje schreef op woensdag 4 december 2024 @ 20:08:
De Pana staat ingesteld op

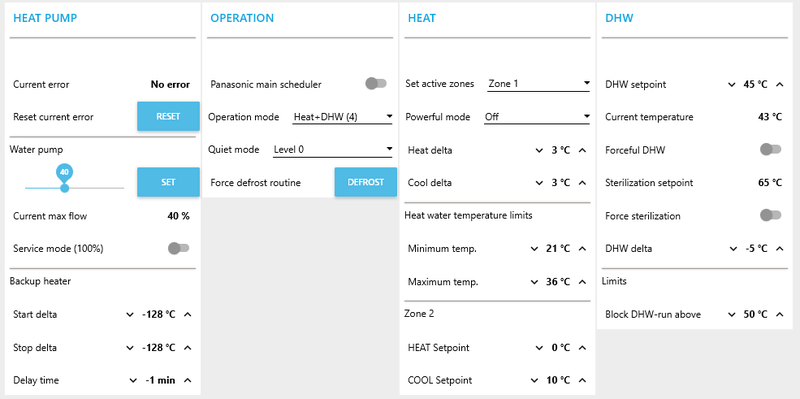

[Afbeelding]

nav @blb4 zijn reactie

blb4 in "Heishamon <> Node Red voor Panasonic warmtepompen"

Nu je de pana op watertemperatuur hebt gezet doen Top 33 (temperatuur gemeten door de controller) er niet meer toe. Hij blijft 'm meten en doorgeven maar doet er niets meer mee. Dit is dus de temperatuur gemeten in de ruimte waar de controller hangt.

De (externe) thermostaat die je hebt geeft de temperatuur weer die dat ding meet (in de ruimte waar die hangt). Die temperatuur was/is verder nergens anders af te lezen en/of te gebruiken. Ook hier geldt: omdat je de Pana op watertemperatuur hebt staan reageert de Pana niet meer op 't aan/uit schakelen van deze thermostaat.

Nu kan je dus de besturing gaan regelen met 't dashboard. Wat heb je bij TOP76 Heating_Mode?

[hemertje]

blb4 schreef op woensdag 4 december 2024 @ 20:44:
[...]

Nu je de pana op watertemperatuur hebt gezet doen Top 33 (temperatuur gemeten door de controller) er niet meer toe. Hij blijft 'm meten en doorgeven maar doet er niets meer mee. Dit is dus de temperatuur gemeten in de ruimte waar de controller hangt.

De (externe) thermostaat die je hebt geeft de temperatuur weer die dat ding meet (in de ruimte waar die hangt). Die temperatuur was/is verder nergens anders af te lezen en/of te gebruiken. Ook hier geldt: omdat je de Pana op watertemperatuur hebt staan reageert de Pana niet meer op 't aan/uit schakelen van deze thermostaat.

Nu kan je dus de besturing gaan regelen met 't dashboard. Wat heb je bij TOP76 Heating_Mode?

Oke,

dus 22GrC op de zolder waar de binnenunit met hierin de Pana controller hangt

TOP76 Heating_Mode 0 Comp. Curve

Hoe krijg ik het weer warm gestookt in de woonkamer, 21 ipv 19GrC ?

[hemertje]

@edterbak

ik denk dat ik ook een foutje gevonden heb

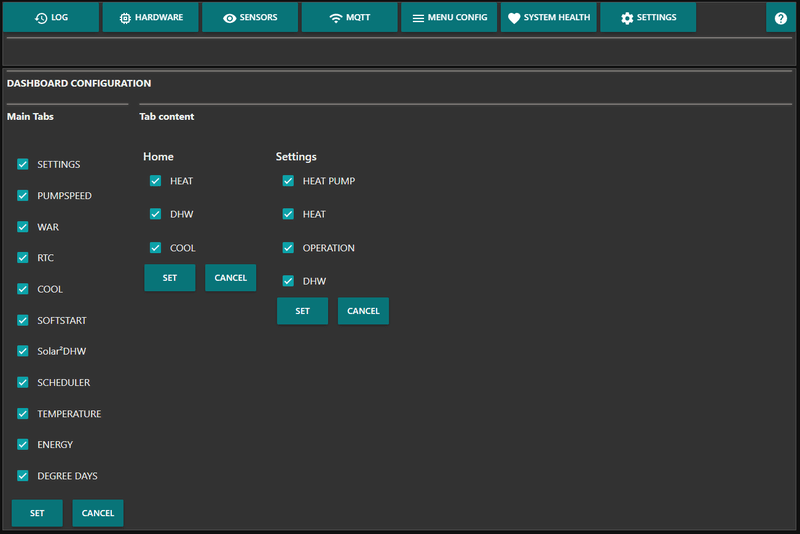

Op het System blad staat alles uitgevinkt , wanneer je dan op SET klikt dan je links het hele menu kwijt
Je moet dan weer alle vinkjes aanzetten en vervolgens op SET om het linkermenu weer zichtbaar te krijgen?

[MikeyMan]

MikeyMan schreef op dinsdag 3 december 2024 @ 07:56:
Er gaat toch iets niet helemaal lekker met een volledige herstart van mn Synology na een update.

De flow schiet dan in een Mqtt block. Met als melding dat er manueel uitgeschakeld is.

Gebeurt niet zo vaak gelukkig, maar je moet het maar net door hebben. Zou mooi zijn om hier een email melding van te krijgen. Bij storing of block.

Tevens lijkt de pumpspeed wat van slag, maar dat kan te maken hebben met de laatste beta.

@edterbak wellicht wat ondergesneeuwd onder de vele support berichten

[blb4]

@hemertje, precies, die 22 graden op de controller heb je dus niets aan (en nooit aan gehad ook trouwens).
Met TOP76 comp.curve (wat prima is) ga je dus de basis instellen met de compensatie curve in de WP.
heb je inmiddels ook de HeishaMon integratie in Home assistant draaiend? Je kan dat de compensatiecurve heel eenvoudig instellen maar mogelijk heb je een andere methode die je kent en kan gebruiken.

Als je in 't dashboard alle sturing uitzet en de warmtepomp aan staat dan draait de circulatiepomp constant en blijft de WP gewoon de hele tijd draaien om de Ta volgens de stooklijn te produceren.

Dat is eigenlijk iets dat je een tijdje moet doen, proefondervindelijk bepalen met welke aanvoertemperatuur je de hut warm houdt.

Als je deze basis op orde hebt kan je met 't dashboard allerlei aanpassingen gaan doen, de RTC functie is je vervanger van je (aan/uit) thermostaat, RTC doet 't echter veel mooier; ipv de WP eigenlijk altijd op te hoog vermogen te laten draaien en dan in de tijd te schakelen ga je met RTC de aanvoertemperatuur manipuleren op basis van 't verschil tussen gevraagde temperatuur en gemeten temperatuur (van je zigbee sensor).

[edterbak]

hemertje schreef op woensdag 4 december 2024 @ 21:42:
@edterbak

ik denk dat ik ook een foutje gevonden heb

[Afbeelding]

Op het System blad staat alles uitgevinkt , wanneer je dan op SET klikt dan je links het hele menu kwijt
Je moet dan weer alle vinkjes aanzetten en vervolgens op SET om het linkermenu weer zichtbaar te krijgen?

Stond al in je PM, deze had ik gezien. Ik heb hem nu gefixt. Dit is het hoe het hoor. te zijn:

En ja. alles aanvinken is de default.

[edterbak]

hemertje schreef op woensdag 4 december 2024 @ 21:37:
[...]


Oke,

dus 22GrC op de zolder waar de binnenunit met hierin de Pana controller hangt

TOP76 Heating_Mode 0 Comp. Curve

Hoe krijg ik het weer warm gestookt in de woonkamer, 21 ipv 19GrC ?

Je instelling is compensation curve. prima
Hoe heb je de temperaturen gezet? kun je deze uitlezen in de pana controller.
Kun je in de grafiek 'softstart' een screenshot maken. Ik wil zien hoe lang de pomp aan staat.

[hemertje]

hier men Node Red instellingen van dit moment
(vanmiddag heeft de stroom van men netwerk er even uitgelegen)


























De de compensatiecurve aanpassen moet dus via de Controller zelf want dat gaat niet rechtstreeks in Node Red?

[edterbak]

MikeyMan schreef op dinsdag 3 december 2024 @ 07:56:
Er gaat toch iets niet helemaal lekker met een volledige herstart van mn Synology na een update.

De flow schiet dan in een Mqtt block. Met als melding dat er manueel uitgeschakeld is.

Gebeurt niet zo vaak gelukkig, maar je moet het maar net door hebben. Zou mooi zijn om hier een email melding van te krijgen. Bij storing of block.

Tevens lijkt de pumpspeed wat van slag, maar dat kan te maken hebben met de laatste beta.

Ik heb hem gelezen. Het vervelende is dat je een van de weinigen bent. Dat lijkt te suggereren dat het een lokaal ding is in/met de synology. Ik ben helemaal vreemd van deze nas-en.
Misschien kun je de instellingen even screenshotten en laten zien onder system > Mqtt > setup shutdown response.
Je kunt allicht instellen bij default [unrestricted]. Dit heb ik nu ook al tijden staan zonder issues.
Kan zijn dat jij een van de weinigen bent met iets anders hier... kan ik lastig inschatten.
Laten we kijken wat we zien.

[hemertje]

Deze curve?

Instellingen Installateur - Bedrijfsinstellingen - Verwarmen - Water temperatuur verwarmen - Stooklijn verwarmen



Ik zal van de 31Gr eens 35Gr maken

[edterbak]

hemertje schreef op woensdag 4 december 2024 @ 22:23:
hier men Node Red instellingen van dit moment
(vanmiddag heeft de stroom van men netwerk er even uitgelegen)


[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

De de compensatiecurve aanpassen moet dus via de Controller zelf want dat gaat niet rechtstreeks in Node Red?

Duidelijk. Top!
Om je huisje sneller warm te krijgen...
Kun je Softstart + RTC even uit zetten.
Ik zie dat hij zorgt voor een te laag setpoint. Wellicht het issue dat eerder gisteren gemeld is. dat de sofstart blijft corrigeren ook als de compressor uit staat (waardoor hij later aanspringt)

[edterbak]

@hemertje

Je aanvoer temperatuur is gelijk aan die van mij ongeveer. erg laag. Ik heb een grote vloer met vloerverwarming. Water gaat rechtstreeks van de pomp door de vvw.

Wat is jouw afgifte systeem.
Vloerverwarming, radiatoren?
Gaat het water rechtstreeks je vvw/radiatoren in?
Ik vraag het omdat als je alleen radiatoren hebt, de temperatuur te laag is ingesteld.

[edterbak]

Kun je Softstart + RTC even uit zetten.

[hemertje]

edterbak schreef op woensdag 4 december 2024 @ 22:31:
[...]


Duidelijk. Top!
Om je huisje sneller warm te krijgen...
Kun je Softstart + RTC even uit zetten.
Ik zie dat hij zorgt voor een te laag setpoint. Wellicht het issue dat eerder gisteren gemeld is. dat de sofstart blijft corrigeren ook als de compressor uit staat (waardoor hij later aanspringt)

thx, softstart en RTC staat uit nu

[edterbak]

Krilo_89 schreef op woensdag 4 december 2024 @ 09:46:
...
Ik had net een 'heatrun' lopen en tijdens deze run, checkte ik de 'forcefull dhw' aan, zodat hij tijdens mijn run, omswitcht naar DHW en dan zonder uit te schakelen doorgaat met DHW. Op deze manier heb je geen stop/start van de compressor, wat beter zou moeten zijn (correct me if i'm wrong).

Ik zit een beetje in mijn maag met deze gedachten.
Het omgaan van HEAT > DHW gebeurt dmv de 3-weg klep. Als deze aan het schakelen is, dan blokkeert hij de flow tijdelijk als hij tussen 2 standen zit.
Ik heb het gevoel dat dat niet goed is voor de hardware, vooral de waterpomp die zit te drukken.
Nu weet ik niet exact you situatie qua piping of er nog aftakkingen tussen de pomp > 3-weg klep zitten.

Maar ik kan mij zo inbeelden dat Panasonic heeft ingebouwd dat je tijdens het omgaan van de 3-weg klep, de waterflow stil wordt gezet, en wellicht als gevolg de compressor ook uit.

Maar dit is speculeren van mijn kant. Ik weet het niet, maar probeer er met logica achter te komen.

[hemertje]

edterbak schreef op woensdag 4 december 2024 @ 22:33:
@hemertje

Je aanvoer temperatuur is gelijk aan die van mij ongeveer. erg laag. Ik heb een grote vloer met vloerverwarming. Water gaat rechtstreeks van de pomp door de vvw.

Wat is jouw afgifte systeem.
Vloerverwarming, radiatoren?
Gaat het water rechtstreeks je vvw/radiatoren in?
Ik vraag het omdat als je alleen radiatoren hebt, de temperatuur te laag is ingesteld.

op de zolder staat de Pana H 7kW binnenunit
van daaruit gaan de aan- en afvoerleidingen naar de begane grond, zit een 25mtr leiding tussen denk ik naar de vloerverwarmingverdeler

op de begane grond ligt +/- 600mtr vloerverwarmingleiding verdeeld over 8 groepen, deze groepen staan altijd open, zit geen naregeling op

op de verdieping hebben we radiatoren, maar die staan altijd dicht, doen in de praktijk dus niet mee

ik ben dus inderdaad bezig de ideale verwarming op te zoeken, van laag naar hoog

[hemertje]

edterbak schreef op woensdag 4 december 2024 @ 22:35:
Kun je Softstart + RTC even uit zetten.

hij is lekker gaan draaien

[blb4]

edterbak schreef op woensdag 4 december 2024 @ 22:41:
[...]

Ik zit een beetje in mijn maag met deze gedachten.
Het omgaan van HEAT > DHW gebeurt dmv de 3-weg klep. Als deze aan het schakelen is, dan blokkeert hij de flow tijdelijk als hij tussen 2 standen zit.
Ik heb het gevoel dat dat niet goed is voor de hardware, vooral de waterpomp die zit te drukken.
Nu weet ik niet exact you situatie qua piping of er nog aftakkingen tussen de pomp > 3-weg klep zitten.

Maar ik kan mij zo inbeelden dat Panasonic heeft ingebouwd dat je tijdens het omgaan van de 3-weg klep, de waterflow stil wordt gezet, en wellicht als gevolg de compressor ook uit.

Maar dit is speculeren van mijn kant. Ik weet het niet, maar probeer er met logica achter te komen.

de WP blijft gewoon doordraaien bij Heat->DHW:

[blb4]

hemertje schreef op woensdag 4 december 2024 @ 22:47:
[...]


hij is lekker gaan draaien

[Afbeelding]

Hij gaat ff lekker in de overdrive.... 20 graden was ook wel erg laag en voor vloerverwarming 10l/m ook. 20 l/m begint er beter op te lijken.

[edterbak]

@hemertje
Misschien is het hier boven ook al gezegd, waarschijnlijk.
Maar doe het stap voor stap.

Stap 1:
Zoek de juiste instelling voor de compensation curve, or alternatively, in NR de WAR functie.
Als je de watertemperatuur in de basis goed hebt, dan pas door naar stap 2.
Eer je dit uitgezocht hebt ben je wel een paar dagen verder (weken maybe)
Je wilt wat warme en koude dagen voorbij zien komen voor een beetje een impressie of het goed is.

Stap 2:
RTC functie.
De kamertemperatuur een klein beetje finetunen. Dit om zon inval en/of leeg/vol huis automatisch op te vangen.

Stap 3:
SoftStart functie is optioneel. Als je gewoon lange compressor-runs hebt, is het niet nodig.
Komt later wel om hier toelichting op te geven. Eerst stap 1.

[hemertje]

nu geeft de kamerthermstaat 20,1 GrC aan
De setpoint gisteravond van 31 naar 35 gewijzigd, deze mag dus nog wat hoger om 20,5 - 21,0 Gr te bereiken?

[Pietjebel10]

edterbak schreef op woensdag 4 december 2024 @ 22:57:


Stap 3:
SoftStart functie is optioneel. Als je gewoon lange compressor-runs hebt, is het niet nodig.
Komt later wel om hier toelichting op te geven. Eerst stap 1.

@edterbak Ik draai op lage temperaturen ( Max 33 bij -10, 27 bij 0), dus wanneer ik softstart ga gebruiken komt mijn setpoint veel te laag te staan en doet de WP niets meer. De runs bij mij zijn al heel lang, eigenlijk in mijn geval softstart niet nodig.

[MikeyMan]

edterbak schreef op woensdag 4 december 2024 @ 22:26:
[...]


Ik heb hem gelezen. Het vervelende is dat je een van de weinigen bent. Dat lijkt te suggereren dat het een lokaal ding is in/met de synology. Ik ben helemaal vreemd van deze nas-en.
Misschien kun je de instellingen even screenshotten en laten zien onder system > Mqtt > setup shutdown response.
Je kunt allicht instellen bij default [unrestricted]. Dit heb ik nu ook al tijden staan zonder issues.
Kan zijn dat jij een van de weinigen bent met iets anders hier... kan ik lastig inschatten.
Laten we kijken wat we zien.

Ik heb hem op Block all staan. Vooral vanuit de logica dat de flow nooit de uit-knop van het bedieningspaneel mag overrulen. Dit gebeurt in de praktijk met unrestricted wel.



Kan hem op unrestricted zetten, en terugzetten bij onderhoud.

Is het een idee om errors en/of blocks via een email te signaleren?

[imdos]

@edterbak Ook met v24.07 behoudt ik het probleem dat mijn scheduler niet werkt voor SWW/DWH maken.

Zoals te zien valt ging de WP uit vanwege de RTC. Dan schakelt deze wel van 0 => 4. Maar gaat niet aan. Ik heb voor de zekerheid ook wat screenshots weer gemaakt. Dit was wel nog voor de aan/uit extra die ik had geswitched voor het maken van de screenshots. Maar eigenlijk is de positie niet veranderd.

code:

05/12 15:48:44 - Compressor: running
05/12 15:45:39 - TOP20_ThreeWay_Valve_State: 1
05/12 15:45:37 - MQTT Command: SetHeatpump: 1 (GUI)
05/12 15:12:53 - Function RTC: Correction change: From -1 to 0 °C (Room actual: 19.49 °C)
05/12 14:45:58 - TOP4_Operating_Mode_State: 4
05/12 14:45:55 - MQTT Command: SetOperationMode: 4 (scheduler)
05/12 14:45:54 - Scheduler: Stored next operating mode empty. Setting new operating mode to: 4
05/12 14:42:53 - Function RTC: Correction change: From 0 to -1 °C (Room actual: 19.5 °C)
05/12 14:12:57 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 29 °C
05/12 14:12:57 - Function SoftStart: SoftStart function end
05/12 14:12:57 - Compressor: stopped
05/12 14:12:53 - MQTT Command: SetHeatpump: 0 (rtc automation: on/off)
05/12 14:12:53 - Function WAR: Setpoint change: From 29.1 to 28.6 °C
05/12 14:12:53 - Function RTC: Automation 'Turn off/on power' triggered - power OFF (Room temp: 19.43°C)

Ook is DWH + softstart niet echt de bedoeling.

code:

05/12 16:50:37 - Function SoftStart: Correction: -2 > -3 °C - (STARTUP) Freq: 63Hz, SP_Final: 17°C
05/12 16:50:36 - Function SoftStart: --> Pump did not yet relax (63Hz). Restarting Phase 1 again...
05/12 16:50:26 - Function SoftStart: Correction: -3 > -2 °C - (EVALUATING) Freq: 64Hz, SP_Final: 18°C
05/12 16:50:04 - Function SoftStart: Correction: -4 > -3 °C - (STARTUP) Freq: 64Hz, SP_Final: 17°C
05/12 16:49:19 - Function SoftStart: Correction: -5 > -4 °C - (STARTUP) Freq: 52Hz, SP_Final: 16°C
05/12 16:47:53 - Function WAR: Setpoint change: From 28.6 to 28.1 °C
05/12 16:47:36 - Function SoftStart: Correction: 0 > -5 °C - (STARTUP) Freq: 21Hz, SP_Final: 15°C

Wel een mooie run gehad vandaag met softstart.

[ Voor 16% gewijzigd door imdos op 05-12-2024 16:56 . Reden: dwh + softstart ]

[hemertje]

hemertje schreef op donderdag 5 december 2024 @ 07:02:
nu geeft de kamerthermstaat 20,1 GrC aan
De setpoint gisteravond van 31 naar 35 gewijzigd, deze mag dus nog wat hoger om 20,5 - 21,0 Gr te bereiken?

[Afbeelding]

[Afbeelding]

Bij thuiskomst op 20,8GrC



Voor deze temperaturen de goede stooklijn dus
Bij kouder weer aanpassen

[hemertje]

Iedereen een warm en gezellig Sinterklaas avondje….

[hemertje]

Update hedenochtend

[hemertje]

en de statistieken

[Brokencore]

Op diverse plekken lees ik dat de J-series monoblock uitschakelen bij Ta langer dan 2 minuten +3 graden boven het setpoint.

Zelf merk ik dat die van mij bij +2 graden boven setpoint na 2 minuten uit gaat. Bij +5 graden boven het setpoint gaat hij direct uit.

Zou er een firmware verschil in zitten, of spelen er nog meer factoren mee? Ik moet de softstart functie wat conservatiever inrichten omdat de pomp anders vroegtijdig uitvalt.

[ConQuestador]

Brokencore schreef op vrijdag 6 december 2024 @ 09:00:
Op diverse plekken lees ik dat de J-series monoblock uitschakelen bij Ta langer dan 2 minuten +3 graden boven het setpoint.

Zelf merk ik dat die van mij bij +2 graden boven setpoint na 2 minuten uit gaat. Bij +5 graden boven het setpoint gaat hij direct uit.

Zou er een firmware verschil in zitten, of spelen er nog meer factoren mee? Ik moet de softstart functie wat conservatiever inrichten omdat de pomp anders vroegtijdig uitvalt.

het is indd. +2, als ik een Ta van 27 instel, dan gaat ie uit zodra hij 2 minuten lang de Ta niet onder de 29 kan krijgen.

[blb4]

@Brokencore, dat zijn ook mijn bevindingen: +2graden voor 2 minuten is uit, +5 er boven is direct uit. Ik gebruik zelf in mijn rules die +5 graden boven setpoint om de compressor uit te krijgen als de kamertemperatuur te hoog is (door -5 graden te shiften).

[ Voor 5% gewijzigd door blb4 op 06-12-2024 13:02 ]

[edterbak]

imdos schreef op donderdag 5 december 2024 @ 16:52:
@edterbak Ook met v24.07 behoudt ik het probleem dat mijn scheduler niet werkt voor SWW/DWH maken.

Zoals te zien valt ging de WP uit vanwege de RTC. Dan schakelt deze wel van 0 => 4. Maar gaat niet aan. Ik heb voor de zekerheid ook wat screenshots weer gemaakt. Dit was wel nog voor de aan/uit extra die ik had geswitched voor het maken van de screenshots. Maar eigenlijk is de positie niet veranderd.

code:

05/12 15:48:44 - Compressor: running
05/12 15:45:39 - TOP20_ThreeWay_Valve_State: 1
05/12 15:45:37 - MQTT Command: SetHeatpump: 1 (GUI)
05/12 15:12:53 - Function RTC: Correction change: From -1 to 0 °C (Room actual: 19.49 °C)
05/12 14:45:58 - TOP4_Operating_Mode_State: 4
05/12 14:45:55 - MQTT Command: SetOperationMode: 4 (scheduler)
05/12 14:45:54 - Scheduler: Stored next operating mode empty. Setting new operating mode to: 4
05/12 14:42:53 - Function RTC: Correction change: From 0 to -1 °C (Room actual: 19.5 °C)
05/12 14:12:57 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 29 °C
05/12 14:12:57 - Function SoftStart: SoftStart function end
05/12 14:12:57 - Compressor: stopped
05/12 14:12:53 - MQTT Command: SetHeatpump: 0 (rtc automation: on/off)
05/12 14:12:53 - Function WAR: Setpoint change: From 29.1 to 28.6 °C
05/12 14:12:53 - Function RTC: Automation 'Turn off/on power' triggered - power OFF (Room temp: 19.43°C)

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Ook is DWH + softstart niet echt de bedoeling.

code:

05/12 16:50:37 - Function SoftStart: Correction: -2 > -3 °C - (STARTUP) Freq: 63Hz, SP_Final: 17°C
05/12 16:50:36 - Function SoftStart: --> Pump did not yet relax (63Hz). Restarting Phase 1 again...
05/12 16:50:26 - Function SoftStart: Correction: -3 > -2 °C - (EVALUATING) Freq: 64Hz, SP_Final: 18°C
05/12 16:50:04 - Function SoftStart: Correction: -4 > -3 °C - (STARTUP) Freq: 64Hz, SP_Final: 17°C
05/12 16:49:19 - Function SoftStart: Correction: -5 > -4 °C - (STARTUP) Freq: 52Hz, SP_Final: 16°C
05/12 16:47:53 - Function WAR: Setpoint change: From 28.6 to 28.1 °C
05/12 16:47:36 - Function SoftStart: Correction: 0 > -5 °C - (STARTUP) Freq: 21Hz, SP_Final: 15°C

Wel een mooie run gehad vandaag met softstart.

[Afbeelding]

Ik snap hier niks van.
Dit zou hij namelijk helemaal niet mogen doen, of kunnen doen.
Kun je controleren of je dit ook ziet staan in je flow, tab [WP Control] > Node [Function RTC automation]
regel 45.



En heb je ook in je context store bij global de TOP20 variabele staan onder memory?

Die regel in de code, zorgt er keihard voor dat er geen output gegenereerd wordt als de threewayvalve in positie DHW staat.

Dus het raadsel waar ik mee worstel.. 'Hoe dan...."


edit
net voor de grap even chatgpt om advies gevraagd. .. die maakt er helemaal wat moois van

[Dewim1]

@edterbak

07/12 08:15:13 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 29Hz, SP_Final: 27°C
07/12 08:13:00 - MQTT Command: SetCurves: target: 27 (SP Calculation)
07/12 08:13:00 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 27 °C
07/12 08:12:50 - Function SoftStart: Correction: 1 > 0 °C - (STARTUP) Freq: 34Hz, SP_Final: 27°C
07/12 08:12:50 - MQTT Command: SetCurves: target: 28 (SP Calculation)
07/12 08:12:50 - Function - Calculate new SP: New final SP calculated: Current setpoint: 27 °C. New calculated setpoint: 28 °C
07/12 08:12:50 - Function SoftStart: Correction: 0 > 1 °C - (STARTUP) Freq: 34Hz, SP_Final: 28°C
07/12 08:12:13 - Function SoftStart: --> Pump did not yet relax (35Hz). Restarting Phase 1 again...
07/12 08:12:03 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 35Hz, SP_Final: 27°C
07/12 08:11:37 - MQTT Command: SetCurves: target: 27 (SP Calculation)
07/12 08:11:37 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 27 °C
07/12 08:11:37 - Function SoftStart: Correction: 1 > 0 °C - (STARTUP) Freq: 34Hz, SP_Final: 27°C
07/12 08:11:29 - MQTT Command: SetCurves: target: 28 (SP Calculation)
07/12 08:11:29 - Function - Calculate new SP: New final SP calculated: Current setpoint: 27 °C. New calculated setpoint: 28 °C
07/12 08:11:20 - Function SoftStart: Correction: 0 > 1 °C - (STARTUP) Freq: 35Hz, SP_Final: 28°C
07/12 08:11:16 - MQTT Command: SetCurves: target: 27 (SP Calculation)
07/12 08:11:16 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 27 °C
07/12 08:11:16 - Function SoftStart: Correction: 1 > 0 °C - (STARTUP) Freq: 35Hz, SP_Final: 27°C
07/12 08:09:02 - Function SoftStart: --> Pump did not yet relax (35Hz). Restarting Phase 1 again...
07/12 08:08:52 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 35Hz, SP_Final: 28°C
07/12 08:05:51 - Function SoftStart: --> Pump did not yet relax (35Hz). Restarting Phase 1 again...
07/12 08:05:41 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 35Hz, SP_Final: 28°C
07/12 08:04:01 - Function SoftStart: Correction: 2 > 1 °C - (STARTUP) Freq: 35Hz, SP_Final: 28°C
07/12 08:03:54 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 29 °C
07/12 08:03:54 - Function SoftStart: Correction: 1 > 2 °C - (STARTUP) Freq: 40Hz, SP_Final: 29°C
07/12 08:03:46 - Function SoftStart: Correction: 2 > 1 °C - (STARTUP) Freq: 39Hz, SP_Final: 28°C
07/12 08:03:42 - Function SoftStart: Correction: 1 > 2 °C - (STARTUP) Freq: 39Hz, SP_Final: 29°C
07/12 08:03:39 - MQTT Command: SetCurves: target: 28 (SP Calculation)
07/12 08:03:39 - Function - Calculate new SP: New final SP calculated: Current setpoint: 29 °C. New calculated setpoint: 28 °C
07/12 08:03:30 - Function SoftStart: Correction: 2 > 1 °C - (STARTUP) Freq: 40Hz, SP_Final: 28°C
07/12 08:03:29 - MQTT Command: SetCurves: target: 29 (SP Calculation)
07/12 08:03:29 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 29 °C
07/12 08:03:29 - Function SoftStart: Correction: 1 > 2 °C - (STARTUP) Freq: 40Hz, SP_Final: 29°C
07/12 08:03:06 - MQTT Command: SetCurves: target: 28 (SP Calculation)
07/12 08:03:06 - Function - Calculate new SP: New final SP calculated: Current setpoint: 29 °C. New calculated setpoint: 28 °C
07/12 08:03:06 - Function SoftStart: Correction: 2 > 1 °C - (STARTUP) Freq: 40Hz, SP_Final: 28°C
07/12 08:02:59 - MQTT Command: SetCurves: target: 29 (SP Calculation)
07/12 08:02:59 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 29 °C
07/12 08:02:59 - Function SoftStart: Correction: 1 > 2 °C - (STARTUP) Freq: 40Hz, SP_Final: 29°C
07/12 08:02:46 - MQTT Command: SetCurves: target: 28 (SP Calculation)
07/12 08:02:46 - Function - Calculate new SP: New final SP calculated: Current setpoint: 29 °C. New calculated setpoint: 28 °C
07/12 08:02:41 - Function SoftStart: --> Pump did not yet relax (40Hz). Restarting Phase 1 again...
07/12 08:02:33 - Function SoftStart: Correction: 2 > 1 °C - (EVALUATING) Freq: 40Hz, SP_Final: 28°C
07/12 08:02:32 - MQTT Command: SetCurves: target: 29 (SP Calculation)
07/12 08:02:32 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 29 °C
07/12 08:02:32 - Function SoftStart: Correction: 1 > 2 °C - (EVALUATING) Freq: 39Hz, SP_Final: 29°C
07/12 08:02:32 - MQTT Command: SetFloorHeatDelta: 7 (GUI)
07/12 08:02:30 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 39Hz, SP_Final: 28°C
07/12 08:02:23 - MQTT Command: SetCurves: target: 28 (SP Calculation)
07/12 08:02:23 - Function - Calculate new SP: New final SP calculated: Current setpoint: 29 °C. New calculated setpoint: 28 °C
07/12 08:02:15 - Function SoftStart: Correction: 2 > 1 °C - (STARTUP) Freq: 40Hz, SP_Final: 28°C
07/12 08:02:14 - MQTT Command: SetCurves: target: 29 (SP Calculation)
07/12 08:02:14 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 29 °C
07/12 08:02:14 - Function SoftStart: Correction: 1 > 2 °C - (STARTUP) Freq: 40Hz, SP_Final: 29°C
07/12 07:59:30 - Function SoftStart: --> Pump did not yet relax (40Hz). Restarting Phase 1 again...
07/12 07:59:20 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 40Hz, SP_Final: 28°C
07/12 07:56:19 - Function SoftStart: --> Pump did not yet relax (39Hz). Restarting Phase 1 again...
07/12 07:56:09 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 40Hz, SP_Final: 28°C
07/12 07:53:08 - Function SoftStart: --> Pump did not yet relax (40Hz). Restarting Phase 1 again...
07/12 07:52:58 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 39Hz, SP_Final: 28°C
07/12 07:51:06 - MQTT Command: SetCurves: target: 28 (SP Calculation)
07/12 07:51:06 - Function - Calculate new SP: New final SP calculated: Current setpoint: 29 °C. New calculated setpoint: 28 °C
07/12 07:50:55 - Function SoftStart: Correction: 2 > 1 °C - (STARTUP) Freq: 40Hz, SP_Final: 28°C
07/12 07:50:54 - MQTT Command: SetCurves: target: 29 (SP Calculation)
07/12 07:50:54 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 29 °C
07/12 07:50:54 - Function SoftStart: Correction: 1 > 2 °C - (STARTUP) Freq: 40Hz, SP_Final: 29°C
07/12 07:49:58 - Function SoftStart: --> Pump did not yet relax (40Hz). Restarting Phase 1 again...
07/12 07:49:47 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 39Hz, SP_Final: 28°C
07/12 07:46:47 - Function SoftStart: --> Pump did not yet relax (40Hz). Restarting Phase 1 again...
07/12 07:46:46 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 40Hz, SP_Final: 28°C
07/12 07:46:36 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 39Hz, SP_Final: 28°C
07/12 07:43:36 - Function SoftStart: --> Pump did not yet relax (40Hz). Restarting Phase 1 again...
07/12 07:43:26 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 39Hz, SP_Final: 28°C
07/12 07:40:25 - Function SoftStart: --> Pump did not yet relax (39Hz). Restarting Phase 1 again...
07/12 07:40:15 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 40Hz, SP_Final: 28°C
07/12 07:37:14 - Function SoftStart: --> Pump did not yet relax (39Hz). Restarting Phase 1 again...
07/12 07:37:04 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 39Hz, SP_Final: 28°C
07/12 07:34:04 - Function SoftStart: --> Pump did not yet relax (39Hz). Restarting Phase 1 again...
07/12 07:33:55 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 40Hz, SP_Final: 28°C
07/12 07:33:53 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 39Hz, SP_Final: 28°C
07/12 07:30:53 - Function SoftStart: --> Pump did not yet relax (40Hz). Restarting Phase 1 again...
07/12 07:30:43 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 39Hz, SP_Final: 28°C
07/12 07:27:42 - Function SoftStart: --> Pump did not yet relax (39Hz). Restarting Phase 1 again...
07/12 07:27:32 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 39Hz, SP_Final: 28°C
07/12 07:24:31 - Function SoftStart: --> Pump did not yet relax (40Hz). Restarting Phase 1 again...
07/12 07:24:21 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 40Hz, SP_Final: 28°C
07/12 07:22:13 - MQTT Command: SetCurves: target: 28 (SP Calculation)
07/12 07:22:13 - Function - Calculate new SP: New final SP calculated: Current setpoint: 27 °C. New calculated setpoint: 28 °C
07/12 07:22:03 - Function SoftStart: Correction: 0 > 1 °C - (STARTUP) Freq: 40Hz, SP_Final: 28°C
07/12 07:22:00 - MQTT Command: SetCurves: target: 27 (SP Calculation)
07/12 07:22:00 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 27 °C
07/12 07:21:56 - Function SoftStart: Correction: 1 > 0 °C - (STARTUP) Freq: 39Hz, SP_Final: 27°C
07/12 07:21:53 - MQTT Command: SetCurves: target: 28 (SP Calculation)
07/12 07:21:53 - Function - Calculate new SP: New final SP calculated: Current setpoint: 27 °C. New calculated setpoint: 28 °C
07/12 07:21:53 - Function SoftStart: Correction: 0 > 1 °C - (STARTUP) Freq: 39Hz, SP_Final: 28°C
07/12 07:21:36 - MQTT Command: SetCurves: target: 27 (SP Calculation)
07/12 07:21:36 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 27 °C
07/12 07:21:36 - Function SoftStart: Correction: 1 > 0 °C - (STARTUP) Freq: 40Hz, SP_Final: 27°C
07/12 07:21:21 - Function SoftStart: --> Pump did not yet relax (40Hz). Restarting Phase 1 again...
07/12 07:21:10 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 40Hz, SP_Final: 28°C
07/12 07:20:53 - Function SoftStart: Correction: 0 > 1 °C - (STARTUP) Freq: 39Hz, SP_Final: 28°C
07/12 07:20:46 - Function SoftStart: Correction: 1 > 0 °C - (STARTUP) Freq: 40Hz, SP_Final: 27°C
07/12 07:20:46 - MQTT Command: SetCurves: target: 28 (SP Calculation)
07/12 07:20:46 - Function - Calculate new SP: New final SP calculated: Current setpoint: 27 °C. New calculated setpoint: 28 °C
07/12 07:20:43 - Function SoftStart: Correction: 0 > 1 °C - (STARTUP) Freq: 40Hz, SP_Final: 28°C
07/12 07:18:10 - Function SoftStart: --> Pump did not yet relax (40Hz). Restarting Phase 1 again...
07/12 07:18:00 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 40Hz, SP_Final: 27°C
07/12 07:14:59 - Function SoftStart: --> Pump did not yet relax (40Hz). Restarting Phase 1 again...
07/12 07:14:49 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 40Hz, SP_Final: 27°C
07/12 07:11:48 - Function SoftStart: --> Pump did not yet relax (39Hz). Restarting Phase 1 again...
07/12 07:11:38 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 40Hz, SP_Final: 27°C
07/12 07:09:06 - MQTT Command: SetQuietMode: 0 (SoftStart Quietmode)
07/12 07:09:06 - Function SoftStart Quietmode: Timer ended, restoring quiet mode to level 0
07/12 07:08:38 - Function SoftStart: --> Pump did not yet relax (39Hz). Restarting Phase 1 again...
07/12 07:08:27 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 39Hz, SP_Final: 27°C
07/12 07:05:27 - Function SoftStart: --> Pump did not yet relax (40Hz). Restarting Phase 1 again...
07/12 07:05:25 - MQTT Command: SetCurves: target: 27 (SP Calculation)
07/12 07:05:17 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 40Hz, SP_Final: 27°C
07/12 07:05:15 - Function - Calculate new SP: New final SP calculated: Current setpoint: 29 °C. New calculated setpoint: 27 °C
07/12 07:05:10 - Function SoftStart: Correction: 1 > 0 °C - (STARTUP) Freq: 40Hz, SP_Final: 27°C
07/12 07:04:59 - Function - Calculate new SP: New final SP calculated: Current setpoint: 29 °C. New calculated setpoint: 28 °C
07/12 07:04:55 - Function SoftStart: Correction: 2 > 1 °C - (STARTUP) Freq: 40Hz, SP_Final: 28°C
07/12 07:04:33 - Function SoftStart: Correction: 1 > 2 °C - (STARTUP) Freq: 40Hz, SP_Final: 29°C
07/12 07:04:28 - Function SoftStart: Correction: 2 > 1 °C - (STARTUP) Freq: 40Hz, SP_Final: 28°C
07/12 07:04:28 - MQTT Command: SetCurves: target: 29 (SP Calculation)
07/12 07:04:28 - Function - Calculate new SP: New final SP calculated: Current setpoint: 28 °C. New calculated setpoint: 29 °C
07/12 07:04:28 - Function SoftStart: Correction: 1 > 2 °C - (STARTUP) Freq: 40Hz, SP_Final: 29°C
07/12 07:02:16 - Function SoftStart: --> Pump did not yet relax (40Hz). Restarting Phase 1 again...
07/12 07:02:06 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 40Hz, SP_Final: 28°C
07/12 07:01:58 - MQTT Command: SetCurves: target: 28 (SP Calculation)
07/12 07:01:58 - Function - Calculate new SP: New final SP calculated: Current setpoint: 27 °C. New calculated setpoint: 28 °C
07/12 07:01:58 - Function SoftStart: Correction: 0 > 1 °C - (STARTUP) Freq: 44Hz, SP_Final: 28°C
07/12 07:01:18 - MQTT Command: SetCurves: target: 27 (SP Calculation)
07/12 07:01:18 - Function - Calculate new SP: New final SP calculated: Current setpoint: 26 °C. New calculated setpoint: 27 °C
07/12 07:01:18 - Function SoftStart: Correction: -1 > 0 °C - (STARTUP) Freq: 44Hz, SP_Final: 27°C
07/12 07:00:58 - MQTT Command: SetCurves: target: 26 (SP Calculation)
07/12 07:00:58 - Function - Calculate new SP: New final SP calculated: Current setpoint: 25 °C. New calculated setpoint: 26 °C
07/12 07:00:58 - Function SoftStart: Correction: -2 > -1 °C - (STARTUP) Freq: 48Hz, SP_Final: 26°C
07/12 07:00:43 - MQTT Command: SetCurves: target: 25 (SP Calculation)
07/12 07:00:43 - Function - Calculate new SP: New final SP calculated: Current setpoint: 24 °C. New calculated setpoint: 25 °C
07/12 07:00:43 - Function SoftStart: Correction: -3 > -2 °C - (STARTUP) Freq: 47Hz, SP_Final: 25°C
07/12 07:00:28 - MQTT Command: SetCurves: target: 24 (SP Calculation)
07/12 07:00:28 - Function - Calculate new SP: New final SP calculated: Current setpoint: 23 °C. New calculated setpoint: 24 °C
07/12 07:00:28 - Function SoftStart: Correction: -4 > -3 °C - (STARTUP) Freq: 44Hz, SP_Final: 24°C
07/12 07:00:14 - MQTT Command: SetCurves: target: 23 (SP Calculation)
07/12 07:00:14 - Function - Calculate new SP: New final SP calculated: Current setpoint: 22 °C. New calculated setpoint: 23 °C
07/12 07:00:14 - Function SoftStart: Correction: -5 > -4 °C - (STARTUP) Freq: 40Hz, SP_Final: 23°C
07/12 06:59:06 - MQTT Command: SetCurves: target: 22 (SP Calculation)
07/12 06:59:06 - Function - Calculate new SP: New final SP calculated: Current setpoint: 24 °C. New calculated setpoint: 22 °C
07/12 06:59:06 - Function SoftStart: Correction: 0 > -5 °C - (STARTUP) Freq: 19Hz, SP_Final: 22°C


Ik ben aan het testen met 24.7 ben ik de enige die last heeft een op hol geslagen pomp?. dik 60 min op 40HZ
hij gaat nu langzaam omlaag omdat de retour oploopt maar de softstart lijkt dit niet voor elkaar te krijgen.

Wat is de 9J toch een lomp ding als je dit vergelijkt met de 9H

[hemertje]

edterbak schreef op woensdag 4 december 2024 @ 22:57:
@hemertje
Misschien is het hier boven ook al gezegd, waarschijnlijk.
Maar doe het stap voor stap.

Stap 1:
Zoek de juiste instelling voor de compensation curve, or alternatively, in NR de WAR functie.
Als je de watertemperatuur in de basis goed hebt, dan pas door naar stap 2.
Eer je dit uitgezocht hebt ben je wel een paar dagen verder (weken maybe)
Je wilt wat warme en koude dagen voorbij zien komen voor een beetje een impressie of het goed is.

Stap 2:
RTC functie.
De kamertemperatuur een klein beetje finetunen. Dit om zon inval en/of leeg/vol huis automatisch op te vangen.

Stap 3:
SoftStart functie is optioneel. Als je gewoon lange compressor-runs hebt, is het niet nodig.
Komt later wel om hier toelichting op te geven. Eerst stap 1.

weer een update, we kunnen denk ik wel stellen dat we stap 1 afgerond hebben

[hemertje]

Hieronder de log van de laatste dagen
Zie het verschil in de activiteit en hoe rustig het systeem nu loopt

code:

Flow version

24.07 Stable

07/12 13:00:52 - Compressor: stopped
07/12 11:53:47 - Compressor: running
07/12 11:02:04 - Compressor: stopped
07/12 11:01:59 - TOP20_ThreeWay_Valve_State: 0
07/12 09:59:50 - Compressor: running
07/12 09:59:45 - TOP20_ThreeWay_Valve_State: 1
07/12 09:31:33 - Compressor: stopped
07/12 00:00:00 - Function Solar: New day; Reset Solar function. DHW SP = 45
07/12 00:00:00 - SYSTEM: Total amount of offline messages today: 0
------------------------------------------------------------------------------------------------
06/12 14:33:47 - Compressor: running
06/12 13:46:34 - Compressor: stopped
06/12 12:46:55 - Compressor: running
06/12 12:35:15 - Compressor: stopped
06/12 12:35:10 - TOP20_ThreeWay_Valve_State: 0
06/12 11:22:06 - TOP20_ThreeWay_Valve_State: 1
06/12 00:00:00 - Function Solar: New day; Reset Solar function. DHW SP = 45
06/12 00:00:00 - SYSTEM: Total amount of offline messages today: 0
------------------------------------------------------------------------------------------------
05/12 22:54:42 - Compressor: running
05/12 22:46:52 - Compressor: stopped
05/12 22:46:47 - TOP20_ThreeWay_Valve_State: 0
05/12 22:12:20 - TOP20_ThreeWay_Valve_State: 1
05/12 08:15:59 - Compressor: running
05/12 08:12:59 - Compressor: stopped
05/12 08:12:59 - TOP20_ThreeWay_Valve_State: 0
05/12 07:12:05 - TOP20_ThreeWay_Valve_State: 1
05/12 03:38:37 - Function SoftStart: SoftStart function end
05/12 03:38:37 - *DEFROSTING: Finished
05/12 03:36:47 - Compressor: running
05/12 03:35:47 - Compressor: stopped
05/12 03:30:21 - Compressor: running
05/12 03:29:16 - Function SoftStart: Defrost - Correction: 0
05/12 03:29:16 - Compressor: stopped
05/12 03:28:16 - *DEFROSTING: Started
05/12 01:33:28 - Function SoftStart: SoftStart function end
05/12 01:33:28 - *DEFROSTING: Finished
05/12 01:31:33 - Compressor: running
05/12 01:30:33 - Compressor: stopped
05/12 01:25:28 - Compressor: running
05/12 01:24:27 - Compressor: stopped
05/12 01:23:43 - Function SoftStart: Defrost - Correction: 0
05/12 01:23:28 - *DEFROSTING: Started
05/12 00:00:00 - Function Solar: New day; Reset Solar function. DHW SP = 45
05/12 00:00:00 - SYSTEM: Total amount of offline messages today: 1
------------------------------------------------------------------------------------------------
04/12 23:56:06 - Function SoftStart: SoftStart function end
04/12 23:56:06 - *DEFROSTING: Finished
04/12 23:54:16 - Compressor: running
04/12 23:53:16 - Compressor: stopped
04/12 23:48:00 - Compressor: running
04/12 23:47:00 - Compressor: stopped
04/12 23:46:05 - Function SoftStart: Defrost - Correction: 0
04/12 23:46:00 - *DEFROSTING: Started
04/12 22:36:28 - Function - RTC: 0
04/12 22:36:24 - MQTT Command: SetZ1HeatRequestTemperature: 0 (SoftStart)
04/12 22:36:24 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: 0 °C
04/12 22:36:24 - Function SoftStart: SoftStart function end
04/12 22:36:22 - Function - SoftStart: 0
04/12 22:35:15 - MQTT Command: SetZ1HeatRequestTemperature: -5 (SoftStart)
04/12 22:35:15 - Function - Calculate new SP: New final T shift calculated: Current T shift: -4 °C. New calculated T shift: -5 °C
04/12 22:35:15 - Function SoftStart: Correction: -4 > -5 °C - (STARTUP) Freq: 66Hz, SP_Final: -5°C
04/12 22:35:05 - MQTT Command: SetZ1HeatRequestTemperature: -4 (SoftStart)
04/12 22:35:05 - Function - Calculate new SP: New final T shift calculated: Current T shift: -3 °C. New calculated T shift: -4 °C
04/12 22:35:05 - Function SoftStart: Correction: -3 > -4 °C - (STARTUP) Freq: 65Hz, SP_Final: -4°C
04/12 22:34:59 - MQTT Command: SetZ1HeatRequestTemperature: -3 (SoftStart)
04/12 22:34:59 - Function - Calculate new SP: New final T shift calculated: Current T shift: -4 °C. New calculated T shift: -3 °C
04/12 22:34:59 - Function SoftStart: Correction: -4 > -3 °C - (STARTUP) Freq: 66Hz, SP_Final: -3°C
04/12 22:34:40 - Function SoftStart: --> Pump did not yet relax (65Hz). Restarting Phase 1 again...
04/12 22:34:30 - Function SoftStart: Correction: -4 > -4 °C - (EVALUATING) Freq: 65Hz, SP_Final: -4°C
04/12 22:34:29 - MQTT Command: SetZ1HeatRequestTemperature: -4 (SoftStart)
04/12 22:34:29 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: -4 °C
04/12 22:34:29 - Function SoftStart: Correction: -5 > -4 °C - (STARTUP) Freq: 65Hz, SP_Final: -4°C
04/12 22:33:22 - MQTT Command: SetZ1HeatRequestTemperature: -5 (SP Calculation)
04/12 22:33:21 - SYSTEM: MQTT block inactive, default block mode: BLOCK ALL
04/12 22:31:30 - Function - Calculate new SP: New final T shift calculated: Current T shift: 0 °C. New calculated T shift: -5 °C
04/12 22:31:30 - Function SoftStart: Correction: 0 > -5 °C - (STARTUP) Freq: 16Hz, SP_Final: -5°C
04/12 22:31:30 - Compressor: running
04/12 22:28:10 - POWER: ON detected [Remote Controller]
04/12 22:24:39 - SYSTEM: MQTT block active, default block mode: BLOCK ALL
04/12 22:24:39 - POWER: OFF detected [Remote Controller]
04/12 22:24:39 - POWER: Manual OFF detected. (Remote Controller) - Default action used: Block all
04/12 21:37:12 - SYSTEM: TimeZone set to: Europe/Amsterdam
04/12 21:06:28 - MQTT Command: SetZ1HeatRequestTemperature: 0 (function RTC)
04/12 21:06:28 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: 0 °C
04/12 21:06:28 - Function SoftStart: SoftStart function end
04/12 21:06:28 - Compressor: stopped
04/12 21:01:49 - Function SoftStart: --> Pump relaxed... (19Hz) Continuing with Phase 2
04/12 21:01:38 - Function SoftStart: Correction: -5 > -5 °C - (EVALUATING) Freq: 19Hz, SP_Final: -5°C
04/12 21:00:21 - Function SoftStart: Correction: -4 > -5 °C - (STARTUP) Freq: 23Hz, SP_Final: -5°C
04/12 21:00:21 - Function RTC: Correction change: From -1 to 0 °C (Room actual: 21.25 °C)
04/12 20:59:43 - MQTT Command: SetZ1HeatRequestTemperature: -5 (SoftStart)
04/12 20:59:43 - Function - Calculate new SP: New final T shift calculated: Current T shift: -4 °C. New calculated T shift: -5 °C
04/12 20:59:43 - Function SoftStart: Correction: -3 > -4 °C - (STARTUP) Freq: 26Hz, SP_Final: -5°C
04/12 20:58:38 - Function SoftStart: --> Pump did not yet relax (31Hz). Restarting Phase 1 again...
04/12 20:58:28 - Function SoftStart: Correction: -3 > -3 °C - (EVALUATING) Freq: 34Hz, SP_Final: -4°C
04/12 20:58:16 - MQTT Command: SetZ1HeatRequestTemperature: -4 (SoftStart)
04/12 20:58:16 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: -4 °C
04/12 20:58:16 - Function SoftStart: Correction: -4 > -3 °C - (STARTUP) Freq: 41Hz, SP_Final: -4°C
04/12 20:57:41 - Function SoftStart: Correction: -5 > -4 °C - (STARTUP) Freq: 43Hz, SP_Final: -5°C
04/12 20:55:57 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: -5 °C
04/12 20:55:27 - MQTT Command: SetZ1HeatRequestTemperature: -5 (SoftStart)
04/12 20:55:27 - Function - Calculate new SP: New final T shift calculated: Current T shift: -1 °C. New calculated T shift: -5 °C
04/12 20:55:27 - Function SoftStart: Correction: 0 > -5 °C - (STARTUP) Freq: 15Hz, SP_Final: -6°C
04/12 20:55:27 - Compressor: running
04/12 20:55:21 - MQTT Command: SetZ1HeatRequestTemperature: -1 (function RTC)
04/12 20:55:21 - Function - Calculate new SP: New final T shift calculated: Current T shift: -3 °C. New calculated T shift: -1 °C
04/12 20:55:21 - Function RTC: Correction change: From -3 to -1 °C (Room actual: 21.5 °C)
04/12 20:28:01 - MQTT Command: SetZ1HeatRequestTemperature: -3 (SoftStart)
04/12 20:28:01 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: -3 °C
04/12 20:28:01 - Function SoftStart: SoftStart function end
04/12 20:28:01 - Compressor: stopped
04/12 20:24:16 - Function SoftStart: --> Pump relaxed... (20Hz) Continuing with Phase 2
04/12 20:24:06 - Function SoftStart: Correction: -2 > -2 °C - (EVALUATING) Freq: 20Hz, SP_Final: -5°C
04/12 20:21:06 - Function SoftStart: --> Pump did not yet relax (25Hz). Restarting Phase 1 again...
04/12 20:21:00 - MQTT Command: SetZ1HeatRequestTemperature: -5 (SP Calculation)
04/12 20:21:00 - Function - Calculate new SP: New final T shift calculated: Current T shift: -4 °C. New calculated T shift: -5 °C
04/12 20:21:00 - Function SoftStart: Correction: -1 > -2 °C - (EVALUATING) Freq: 25Hz, SP_Final: -5°C
04/12 20:20:55 - Function SoftStart: Correction: -1 > -1 °C - (EVALUATING) Freq: 25Hz, SP_Final: -4°C
04/12 20:20:44 - MQTT Command: SetZ1HeatRequestTemperature: -4 (SoftStart)
04/12 20:20:44 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: -4 °C
04/12 20:20:44 - Function SoftStart: Correction: -2 > -1 °C - (STARTUP) Freq: 26Hz, SP_Final: -4°C
04/12 20:19:58 - Function SoftStart: Correction: -3 > -2 °C - (STARTUP) Freq: 36Hz, SP_Final: -5°C
04/12 20:19:38 - Function SoftStart: Correction: -4 > -3 °C - (STARTUP) Freq: 36Hz, SP_Final: -6°C
04/12 20:19:08 - Function SoftStart: Correction: -5 > -4 °C - (STARTUP) Freq: 28Hz, SP_Final: -7°C
04/12 20:18:10 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: -5 °C
04/12 20:17:55 - MQTT Command: SetZ1HeatRequestTemperature: -5 (SoftStart)
04/12 20:17:55 - Function - Calculate new SP: New final T shift calculated: Current T shift: -3 °C. New calculated T shift: -5 °C
04/12 20:17:55 - Function SoftStart: Correction: 0 > -5 °C - (STARTUP) Freq: 15Hz, SP_Final: -8°C
04/12 20:17:55 - Compressor: running
04/12 19:54:58 - MQTT Command: SetZ1HeatRequestTemperature: -3 (SoftStart)
04/12 19:54:58 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: -3 °C
04/12 19:54:58 - Function SoftStart: SoftStart function end
04/12 19:54:58 - Compressor: stopped
04/12 19:52:03 - MQTT Command: SetZ1HeatRequestTemperature: -5 (SoftStart)
04/12 19:52:03 - Function - Calculate new SP: New final T shift calculated: Current T shift: -4 °C. New calculated T shift: -5 °C
04/12 19:52:03 - Function SoftStart: Correction: -1 > -2 °C - (STABLE) Freq: 20Hz, SP_Final: -5°C
04/12 19:47:05 - Function SoftStart: --> Pump relaxed... (20Hz) Continuing with Phase 2
04/12 19:46:55 - Function SoftStart: Correction: -1 > -1 °C - (EVALUATING) Freq: 20Hz, SP_Final: -4°C
04/12 19:45:43 - MQTT Command: SetZ1HeatRequestTemperature: -4 (SoftStart)
04/12 19:45:43 - Function - Calculate new SP: New final T shift calculated: Current T shift: -3 °C. New calculated T shift: -4 °C
04/12 19:45:43 - Function SoftStart: Correction: 0 > -1 °C - (STARTUP) Freq: 22Hz, SP_Final: -4°C
04/12 19:43:54 - Function SoftStart: --> Pump did not yet relax (24Hz). Restarting Phase 1 again...
04/12 19:43:44 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 25Hz, SP_Final: -3°C
04/12 19:41:49 - MQTT Command: SetZ1HeatRequestTemperature: -3 (SoftStart)
04/12 19:41:26 - Function - Calculate new SP: New final T shift calculated: Current T shift: -2 °C. New calculated T shift: -3 °C
04/12 19:41:21 - Function SoftStart: Correction: 1 > 0 °C - (STARTUP) Freq: 30Hz, SP_Final: -3°C
04/12 19:41:21 - MQTT Command: SetZ1HeatRequestTemperature: -2 (SoftStart)
04/12 19:41:21 - Function - Calculate new SP: New final T shift calculated: Current T shift: -3 °C. New calculated T shift: -2 °C
04/12 19:41:21 - Function SoftStart: Correction: 0 > 1 °C - (STARTUP) Freq: 30Hz, SP_Final: -2°C
04/12 19:41:13 - MQTT Command: SetZ1HeatRequestTemperature: -3 (SoftStart)
04/12 19:41:13 - Function - Calculate new SP: New final T shift calculated: Current T shift: -2 °C. New calculated T shift: -3 °C
04/12 19:41:13 - Function SoftStart: Correction: 1 > 0 °C - (STARTUP) Freq: 30Hz, SP_Final: -3°C
04/12 19:40:44 - Function SoftStart: --> Pump did not yet relax (29Hz). Restarting Phase 1 again...
04/12 19:40:33 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 30Hz, SP_Final: -2°C
04/12 19:37:33 - Function SoftStart: --> Pump did not yet relax (34Hz). Restarting Phase 1 again...
04/12 19:37:23 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 34Hz, SP_Final: -2°C
04/12 19:34:22 - Function SoftStart: --> Pump did not yet relax (33Hz). Restarting Phase 1 again...
04/12 19:34:12 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 34Hz, SP_Final: -2°C
04/12 19:31:11 - Function SoftStart: --> Pump did not yet relax (33Hz). Restarting Phase 1 again...
04/12 19:31:01 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 33Hz, SP_Final: -2°C
04/12 19:28:01 - Function SoftStart: --> Pump did not yet relax (33Hz). Restarting Phase 1 again...
04/12 19:27:50 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 34Hz, SP_Final: -2°C
04/12 19:24:50 - Function SoftStart: --> Pump did not yet relax (34Hz). Restarting Phase 1 again...
04/12 19:24:39 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 34Hz, SP_Final: -2°C
04/12 19:21:39 - Function SoftStart: --> Pump did not yet relax (33Hz). Restarting Phase 1 again...
04/12 19:21:29 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 33Hz, SP_Final: -2°C
04/12 19:18:28 - Function SoftStart: --> Pump did not yet relax (34Hz). Restarting Phase 1 again...
04/12 19:18:18 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 34Hz, SP_Final: -2°C
04/12 19:15:26 - MQTT Command: SetZ1HeatRequestTemperature: -2 (SoftStart)
04/12 19:15:26 - Function - Calculate new SP: New final T shift calculated: Current T shift: -3 °C. New calculated T shift: -2 °C
04/12 19:15:24 - Function SoftStart: Correction: 0 > 1 °C - (STARTUP) Freq: 33Hz, SP_Final: -2°C
04/12 19:15:21 - MQTT Command: SetZ1HeatRequestTemperature: -3 (SoftStart)
04/12 19:15:21 - Function - Calculate new SP: New final T shift calculated: Current T shift: -2 °C. New calculated T shift: -3 °C
04/12 19:15:20 - Function RTC: Correction change: From -2 to -3 °C (Room actual: 22 °C)
04/12 19:15:17 - Function SoftStart: --> Pump did not yet relax (33Hz). Restarting Phase 1 again...
04/12 19:15:07 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 33Hz, SP_Final: -2°C
04/12 19:12:07 - Function SoftStart: --> Pump did not yet relax (34Hz). Restarting Phase 1 again...
04/12 19:11:56 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 34Hz, SP_Final: -2°C
04/12 19:08:56 - Function SoftStart: --> Pump did not yet relax (34Hz). Restarting Phase 1 again...
04/12 19:08:50 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 33Hz, SP_Final: -2°C
04/12 19:08:45 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 34Hz, SP_Final: -2°C
04/12 19:06:25 - Function - Calculate new SP: New final T shift calculated: Current T shift: -1 °C. New calculated T shift: -2 °C
04/12 19:06:25 - Function SoftStart: Correction: 1 > 0 °C - (STARTUP) Freq: 34Hz, SP_Final: -2°C
04/12 19:05:49 - MQTT Command: SetZ1HeatRequestTemperature: -1 (SP Calculation)
04/12 19:05:45 - Function SoftStart: --> Pump did not yet relax (42Hz). Restarting Phase 1 again...
04/12 19:05:35 - Function SoftStart: Correction: 1 > 1 °C - (EVALUATING) Freq: 43Hz, SP_Final: -1°C
04/12 19:05:32 - MQTT Command: SetQuietMode: 0 (SoftStart)
04/12 19:05:24 - Function - Calculate new SP: New final T shift calculated: Current T shift: -2 °C. New calculated T shift: -1 °C
04/12 19:05:24 - Function SoftStart: Correction: 0 > 1 °C - (STARTUP) Freq: 42Hz, SP_Final: -1°C
04/12 19:05:21 - MQTT Command: SetZ1HeatRequestTemperature: -2 (function RTC)
04/12 19:05:21 - Function - Calculate new SP: New final T shift calculated: Current T shift: -1 °C. New calculated T shift: -2 °C
04/12 19:05:20 - Function RTC: Correction change: From -1 to -2 °C (Room actual: 21.75 °C)
04/12 19:03:56 - MQTT Command: SetZ1HeatRequestTemperature: -1 (SP Calculation)
04/12 19:03:45 - SYSTEM: MQTT block inactive, default block mode: BLOCK ALL
04/12 19:03:45 - SYSTEM: MQTT-Commands to HP will be sent normally.
04/12 19:02:34 - Function SoftStart: --> Pump did not yet relax (43Hz). Restarting Phase 1 again...
04/12 19:02:24 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 42Hz, SP_Final: -1°C
04/12 18:59:24 - Function SoftStart: --> Pump did not yet relax (43Hz). Restarting Phase 1 again...
04/12 18:59:13 - Function SoftStart: Correction: 0 > 0 °C - (EVALUATING) Freq: 43Hz, SP_Final: -1°C
04/12 18:56:28 - Function - Calculate new SP: New final T shift calculated: Current T shift: -2 °C. New calculated T shift: -1 °C
04/12 18:56:28 - Function SoftStart: Correction: -1 > 0 °C - (STARTUP) Freq: 42Hz, SP_Final: -1°C
04/12 18:56:13 - Function SoftStart: --> Pump did not yet relax (43Hz). Restarting Phase 1 again...
04/12 18:56:03 - Function SoftStart: Correction: -1 > -1 °C - (EVALUATING) Freq: 42Hz, SP_Final: -2°C
04/12 18:56:01 - Function - Calculate new SP: New final T shift calculated: Current T shift: -1 °C. New calculated T shift: -2 °C
04/12 18:55:59 - Function SoftStart: Correction: 0 > -1 °C - (STARTUP) Freq: 42Hz, SP_Final: -2°C
04/12 18:55:57 - Function - Calculate new SP: New final T shift calculated: Current T shift: -2 °C. New calculated T shift: -1 °C
04/12 18:55:57 - Function SoftStart: Correction: -1 > 0 °C - (STARTUP) Freq: 43Hz, SP_Final: -1°C
04/12 18:55:24 - Function - Calculate new SP: New final T shift calculated: Current T shift: -3 °C. New calculated T shift: -2 °C
04/12 18:55:24 - Function SoftStart: Correction: -2 > -1 °C - (STARTUP) Freq: 43Hz, SP_Final: -2°C
04/12 18:55:21 - Function - Calculate new SP: New final T shift calculated: Current T shift: -2 °C. New calculated T shift: -3 °C
04/12 18:55:20 - Function RTC: Correction change: From 0 to -1 °C (Room actual: 21.5 °C)
04/12 18:53:02 - Function SoftStart: --> Pump did not yet relax (43Hz). Restarting Phase 1 again...
04/12 18:52:52 - Function SoftStart: Correction: -2 > -2 °C - (EVALUATING) Freq: 43Hz, SP_Final: -2°C
04/12 18:49:51 - Function SoftStart: --> Pump did not yet relax (42Hz). Restarting Phase 1 again...
04/12 18:49:41 - Function SoftStart: Correction: -2 > -2 °C - (EVALUATING) Freq: 43Hz, SP_Final: -2°C
04/12 18:46:41 - Function SoftStart: --> Pump did not yet relax (42Hz). Restarting Phase 1 again...
04/12 18:46:30 - Function SoftStart: Correction: -2 > -2 °C - (EVALUATING) Freq: 43Hz, SP_Final: -2°C
04/12 18:45:36 - Function - Calculate new SP: New final T shift calculated: Current T shift: -3 °C. New calculated T shift: -2 °C
04/12 18:45:36 - Function SoftStart: Correction: -3 > -2 °C - (STARTUP) Freq: 42Hz, SP_Final: -2°C
04/12 18:45:23 - Function SoftStart: Correction: -2 > -3 °C - (STARTUP) Freq: 43Hz, SP_Final: -3°C
04/12 18:45:21 - Function SoftStart: Correction: -3 > -2 °C - (STARTUP) Freq: 42Hz, SP_Final: -2°C
04/12 18:43:30 - Function SoftStart: --> Pump did not yet relax (42Hz). Restarting Phase 1 again...
04/12 18:43:20 - Function SoftStart: Correction: -3 > -3 °C - (EVALUATING) Freq: 43Hz, SP_Final: -3°C
04/12 18:40:19 - Function SoftStart: --> Pump did not yet relax (42Hz). Restarting Phase 1 again...
04/12 18:40:09 - Function SoftStart: Correction: -3 > -3 °C - (EVALUATING) Freq: 42Hz, SP_Final: -3°C
04/12 18:37:08 - Function SoftStart: --> Pump did not yet relax (42Hz). Restarting Phase 1 again...
04/12 18:37:02 - Function SoftStart: Correction: -3 > -3 °C - (EVALUATING) Freq: 43Hz, SP_Final: -3°C
04/12 18:36:58 - Function SoftStart: Correction: -3 > -3 °C - (EVALUATING) Freq: 41Hz, SP_Final: -3°C
04/12 18:36:32 - Function - Calculate new SP: New final T shift calculated: Current T shift: -2 °C. New calculated T shift: -3 °C
04/12 18:36:32 - Function SoftStart: Correction: -2 > -3 °C - (STARTUP) Freq: 40Hz, SP_Final: -3°C
04/12 18:36:22 - Function - Calculate new SP: New final T shift calculated: Current T shift: -1 °C. New calculated T shift: -2 °C
04/12 18:36:22 - Function SoftStart: Correction: -1 > -2 °C - (STARTUP) Freq: 39Hz, SP_Final: -2°C
04/12 18:36:12 - Function - Calculate new SP: New final T shift calculated: Current T shift: 0 °C. New calculated T shift: -1 °C
04/12 18:36:12 - Function SoftStart: Correction: 0 > -1 °C - (STARTUP) Freq: 40Hz, SP_Final: -1°C
04/12 18:35:36 - Function - Calculate new SP: New final T shift calculated: Current T shift: -1 °C. New calculated T shift: 0 °C
04/12 18:35:36 - Function SoftStart: Correction: -1 > 0 °C - (STARTUP) Freq: 40Hz, SP_Final: 0°C
04/12 18:35:32 - Function - Calculate new SP: New final T shift calculated: Current T shift: 0 °C. New calculated T shift: -1 °C
04/12 18:35:27 - Function SoftStart: Correction: 0 > -1 °C - (STARTUP) Freq: 39Hz, SP_Final: -1°C
04/12 18:34:40 - Function - Calculate new SP: New final T shift calculated: Current T shift: -1 °C. New calculated T shift: 0 °C
04/12 18:34:40 - Function SoftStart: Correction: -1 > 0 °C - (STARTUP) Freq: 43Hz, SP_Final: 0°C
04/12 18:33:58 - Function SoftStart: --> Pump did not yet relax (43Hz). Restarting Phase 1 again...
04/12 18:33:47 - Function SoftStart: Correction: -1 > -1 °C - (EVALUATING) Freq: 43Hz, SP_Final: -1°C
04/12 18:32:05 - Function - Calculate new SP: New final T shift calculated: Current T shift: -2 °C. New calculated T shift: -1 °C
04/12 18:32:05 - Function SoftStart: Correction: -2 > -1 °C - (STARTUP) Freq: 43Hz, SP_Final: -1°C
04/12 18:31:57 - Function - Calculate new SP: New final T shift calculated: Current T shift: -1 °C. New calculated T shift: -2 °C
04/12 18:31:57 - Function SoftStart: Correction: -1 > -2 °C - (STARTUP) Freq: 43Hz, SP_Final: -2°C
04/12 18:31:40 - Function - Calculate new SP: New final T shift calculated: Current T shift: -2 °C. New calculated T shift: -1 °C
04/12 18:31:40 - Function SoftStart: Correction: -2 > -1 °C - (STARTUP) Freq: 42Hz, SP_Final: -1°C
04/12 18:31:22 - Function - Calculate new SP: New final T shift calculated: Current T shift: -1 °C. New calculated T shift: -2 °C
04/12 18:31:22 - Function SoftStart: Correction: -1 > -2 °C - (STARTUP) Freq: 42Hz, SP_Final: -2°C
04/12 18:31:10 - Function - Calculate new SP: New final T shift calculated: Current T shift: -2 °C. New calculated T shift: -1 °C
04/12 18:31:10 - Function SoftStart: Correction: -2 > -1 °C - (STARTUP) Freq: 42Hz, SP_Final: -1°C
04/12 18:30:52 - Function - Calculate new SP: New final T shift calculated: Current T shift: -1 °C. New calculated T shift: -2 °C
04/12 18:30:52 - Function SoftStart: Correction: -1 > -2 °C - (STARTUP) Freq: 42Hz, SP_Final: -2°C
04/12 18:30:47 - Function SoftStart: --> Pump did not yet relax (43Hz). Restarting Phase 1 again...
04/12 18:30:37 - Function SoftStart: Correction: -1 > -1 °C - (EVALUATING) Freq: 42Hz, SP_Final: -1°C
04/12 18:30:33 - Function - Calculate new SP: New final T shift calculated: Current T shift: -2 °C. New calculated T shift: -1 °C
04/12 18:30:33 - Function SoftStart: Correction: -2 > -1 °C - (EVALUATING) Freq: 42Hz, SP_Final: -1°C
04/12 18:28:45 - Function - Calculate new SP: New final T shift calculated: Current T shift: -3 °C. New calculated T shift: -2 °C
04/12 18:28:45 - Function SoftStart: Correction: -3 > -2 °C - (STARTUP) Freq: 43Hz, SP_Final: -2°C
04/12 18:27:32 - Function SoftStart: --> Pump did not yet relax (43Hz). Restarting Phase 1 again...
04/12 18:27:22 - Function - Calculate new SP: New final T shift calculated: Current T shift: -4 °C. New calculated T shift: -3 °C
04/12 18:27:22 - Function SoftStart: Correction: -3 > -3 °C - (EVALUATING) Freq: 42Hz, SP_Final: -3°C
04/12 18:27:22 - Function SoftStart: Correction: -4 > -3 °C - (EVALUATING) Freq: 42Hz, SP_Final: -3°C
04/12 18:26:50 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: -4 °C
04/12 18:26:50 - Function SoftStart: Correction: -5 > -4 °C - (STARTUP) Freq: 43Hz, SP_Final: -4°C
04/12 18:24:22 - Function - Calculate new SP: New final T shift calculated: Current T shift: 0 °C. New calculated T shift: -5 °C
04/12 18:24:22 - Function SoftStart: Correction: 0 > -5 °C - (STARTUP) Freq: 15Hz, SP_Final: -5°C
04/12 18:24:22 - Compressor: running
04/12 18:21:17 - POWER: ON detected [Remote Controller]
04/12 18:18:56 - SYSTEM: MQTT block active, default block mode: BLOCK ALL
04/12 18:18:56 - POWER: OFF detected [Remote Controller]
04/12 18:18:56 - POWER: Manual OFF detected. (Remote Controller) - Default action used: Block all
04/12 18:10:21 - MQTT Command: SetZ1HeatRequestTemperature: 0 (SoftStart)
04/12 18:10:21 - Function - Calculate new SP: New final T shift calculated: Current T shift: -4 °C. New calculated T shift: 0 °C
04/12 18:10:21 - Function SoftStart: SoftStart function end
04/12 18:10:21 - Compressor: stopped
04/12 18:10:10 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: -4 °C
04/12 18:10:10 - Function SoftStart: Correction: -5 > -4 °C - (ENDING) Freq: 20Hz, SP_Final: -4°C
04/12 17:59:21 - Function SoftStart: Correction: -7 > -5 °C - (STABLE) Freq: 20Hz, SP_Final: -5°C
04/12 17:58:21 - Function SoftStart: --> Pump relaxed... (20Hz) Continuing with Phase 2
04/12 17:58:11 - Function SoftStart: Correction: -5 > -7 °C - (EVALUATING) Freq: 20Hz, SP_Final: -7°C
04/12 17:55:21 - Function SoftStart: Correction: -4 > -5 °C - (STARTUP) Freq: 24Hz, SP_Final: -5°C
04/12 17:55:20 - Function RTC: Correction change: From -3 to 0 °C (Room actual: 21 °C)
04/12 17:55:15 - Function SoftStart: Correction: -3 > -4 °C - (STARTUP) Freq: 24Hz, SP_Final: -7°C
04/12 17:55:10 - Function SoftStart: --> Pump did not yet relax (26Hz). Restarting Phase 1 again...
04/12 17:55:00 - Function SoftStart: Correction: -3 > -3 °C - (EVALUATING) Freq: 27Hz, SP_Final: -6°C
04/12 17:54:48 - Function SoftStart: Correction: -4 > -3 °C - (STARTUP) Freq: 26Hz, SP_Final: -6°C
04/12 17:53:43 - Function SoftStart: Correction: -5 > -4 °C - (STARTUP) Freq: 27Hz, SP_Final: -7°C
04/12 17:52:45 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: -5 °C
04/12 17:52:00 - MQTT Command: SetZ1HeatRequestTemperature: -5 (SoftStart)
04/12 17:52:00 - Function - Calculate new SP: New final T shift calculated: Current T shift: -3 °C. New calculated T shift: -5 °C
04/12 17:52:00 - Function SoftStart: Correction: 0 > -5 °C - (STARTUP) Freq: 15Hz, SP_Final: -8°C
04/12 17:52:00 - Compressor: running
04/12 17:46:49 - MQTT Command: SetZ1HeatRequestTemperature: -3 (SoftStart)
04/12 17:46:49 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: -3 °C
04/12 17:46:49 - Function SoftStart: SoftStart function end
04/12 17:46:49 - Compressor: stopped
04/12 17:46:04 - Function SoftStart: Correction: -2 > -3 °C - (STARTUP) Freq: 25Hz, SP_Final: -6°C
04/12 17:44:30 - Function SoftStart: --> Pump did not yet relax (37Hz). Restarting Phase 1 again...
04/12 17:44:24 - Function SoftStart: Correction: -2 > -2 °C - (EVALUATING) Freq: 39Hz, SP_Final: -5°C
04/12 17:44:19 - Function SoftStart: Correction: -2 > -2 °C - (EVALUATING) Freq: 42Hz, SP_Final: -5°C
04/12 17:44:13 - Function SoftStart: Correction: -3 > -2 °C - (STARTUP) Freq: 42Hz, SP_Final: -5°C
04/12 17:43:58 - Function SoftStart: Correction: -4 > -3 °C - (STARTUP) Freq: 43Hz, SP_Final: -6°C
04/12 17:43:38 - Function SoftStart: Correction: -5 > -4 °C - (STARTUP) Freq: 43Hz, SP_Final: -7°C
04/12 17:42:59 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: -5 °C
04/12 17:41:19 - MQTT Command: SetZ1HeatRequestTemperature: -5 (SoftStart)
04/12 17:41:19 - Function - Calculate new SP: New final T shift calculated: Current T shift: -3 °C. New calculated T shift: -5 °C
04/12 17:41:19 - Function SoftStart: Correction: 0 > -5 °C - (STARTUP) Freq: 16Hz, SP_Final: -8°C
04/12 17:41:19 - Compressor: running
04/12 17:40:20 - SETUP - Sensors: Custom room temperature sensor not found. Using internal sensor (TOP33)
04/12 17:35:29 - Function - RTC: 1
04/12 17:35:28 - Function - WAR: 0
04/12 17:35:25 - SYSTEM: MQTT Broker: Node Red MQTT node connected
04/12 17:35:23 - Function - SoftStart: 1
04/12 17:35:22 - SYSTEM: Persistent storage: OK
04/12 17:35:23 - SYSTEM - HEISHAMON Connection: Online
04/12 17:35:22 - Function - Solar: 1
04/12 17:35:22 - SYSTEM: MQTT block inactive, default block mode: BLOCK ALL
04/12 17:35:22 - Function - Calculate new SP: New final T shift calculated: Current T shift: -5 °C. New calculated T shift: -3 °C
04/12 17:35:22 - MQTT Command: SetZ1HeatRequestTemperature: -5 (SP Calculation)
04/12 17:35:22 - Function SoftStart: SoftStart function end
04/12 17:35:22 - Compressor: stopped
04/12 17:35:22 - Function NightReduction: New correction: 0 °C
04/12 17:35:22 - SYSTEM: WAR settings OK
04/12 17:35:22 - SYSTEM: Heatpump zone 2 is set to controle water temperature
04/12 17:35:22 - SYSTEM: Heatpump zone 1 is set to controle water temperature
04/12 17:35:22 - SYSTEM: Heatpump is Compensation Curve mode
04/12 17:35:22 - Function NightReduction: 0
04/12 17:35:22 - TOP20_ThreeWay_Valve_State: 0
04/12 17:35:22 - TOP2_Force_DHW_State: 0
04/12 17:35:22 - SYSTEM - HEISHAMON Connection: Offline
04/12 17:35:21 - SYSTEM: Start---------------------------------------------------------------
------------------------------------------------------------------------------------------------

[Dewim1]

werken onderstaande instelingen bij jullie?
Max temp difference (°C): -2 Deze kan bij mij niet op -2 staan dan gaat hij uit.

Maar is dit niet bij elke panasonic langer dan 2 min over de 2 graden = uit

Zet ik de Max temp difference (°C): op -1 dan word hij niet rustig en loopt de soft start op naar de +2 en staat hij te stampen op 40HZ


Runtime:24x7

Phase 1 (STARTUP)
Catch duration (sec): 170
Message delay (sec): 3
Max temp difference (°C): -2

Phase 2 (STABLE) - (start after sec)
Message delay (sec): 60
Upperlimit correction: 1
Lowerlimit correction: -2

Phase 3 (END) - (start after min)
Message delay (min/°C): 15

[hemertje]

Wat is TOP33 Room_Thermostat_Temp in Heishamon eigenlijk?

De controller temperatuur of de externe Panasonic kamerthermostaat temperatuur?

code:

Flow version

24.07 Stable

08/12 11:42:28 - Compressor: stopped
08/12 11:42:28 - TOP4_Operating_Mode_State: 3
08/12 11:42:23 - MQTT Command: SetOperationMode: 3 (GUI) < HANDMATIG HEAT UITGESCHAKELD, HET IS BIJNA 23GR IN HUIS
08/12 04:47:16 - Compressor: running
08/12 04:33:35 - Compressor: stopped
08/12 04:33:30 - TOP20_ThreeWay_Valve_State: 0
08/12 04:00:49 - TOP20_ThreeWay_Valve_State: 1
08/12 00:00:00 - Function Solar: New day; Reset Solar function. DHW SP = 45
08/12 00:00:00 - SYSTEM: Total amount of offline messages today: 1
------------------------------------------------------------------------------------------------
07/12 21:07:38 - Compressor: running
07/12 21:04:13 - Compressor: stopped
07/12 21:04:13 - TOP20_ThreeWay_Valve_State: 0
07/12 20:24:55 - TOP20_ThreeWay_Valve_State: 1
07/12 13:57:16 - SETUP - Sensors: Custom room temperature sensor not found. Using internal sensor (TOP33)
07/12 13:52:21 - SYSTEM: MQTT Broker: Node Red MQTT node connected
07/12 13:52:19 - SYSTEM: Persistent storage: OK
07/12 13:52:19 - Function - RTC: 0
07/12 13:52:19 - Function - SoftStart: 0
07/12 13:52:19 - Function - WAR: 0
07/12 13:52:20 - SYSTEM - HEISHAMON Connection: Online
07/12 13:52:17 - Function - Solar: 1
07/12 13:52:17 - SYSTEM: MQTT block inactive, default block mode: BLOCK ALL
07/12 13:52:17 - Function SoftStart: SoftStart function end
07/12 13:52:17 - Function NightReduction: New correction: 0 °C
07/12 13:52:17 - Compressor: running
07/12 13:52:17 - Function NightReduction: 0
07/12 13:52:17 - SYSTEM: WAR settings OK
07/12 13:52:17 - SYSTEM: Heatpump zone 2 is set to controle water temperature
07/12 13:52:17 - SYSTEM: Heatpump zone 1 is set to controle water temperature
07/12 13:52:17 - SYSTEM: Heatpump is Compensation Curve mode
07/12 13:52:17 - TOP20_ThreeWay_Valve_State: 0
07/12 13:52:17 - TOP2_Force_DHW_State: 0
07/12 13:52:18 - SYSTEM - HEISHAMON Connection: Offline
07/12 13:52:17 - SYSTEM: Start---------------------------------------------------------------
------------------------------------------------------------------------------------------------
07/12 13:33:59 - Compressor: running
07/12 13:00:52 - Compressor: stopped
07/12 11:53:47 - Compressor: running
07/12 11:02:04 - Compressor: stopped
07/12 11:01:59 - TOP20_ThreeWay_Valve_State: 0
07/12 09:59:50 - Compressor: running
07/12 09:59:45 - TOP20_ThreeWay_Valve_State: 1
07/12 09:31:33 - Compressor: stopped
07/12 00:00:00 - Function Solar: New day; Reset Solar function. DHW SP = 45
07/12 00:00:00 - SYSTEM: Total amount of offline messages today: 0

bij gaan sturen op RTC zal er een temparatuur sensor moeten zijn?

[ Voor 96% gewijzigd door hemertje op 08-12-2024 11:47 ]

[blb4]

hemertje schreef op zondag 8 december 2024 @ 11:38:
Wat is TOP33 Room_Thermostat_Temp in Heishamon eigenlijk?

De controller temperatuur of de externe Panasonic kamerthermostaat temperatuur?

code:

Flow version

24.07 Stable

08/12 11:42:28 - Compressor: stopped
08/12 11:42:28 - TOP4_Operating_Mode_State: 3
08/12 11:42:23 - MQTT Command: SetOperationMode: 3 (GUI) < HANDMATIG HEAT UITGESCHAKELD, HET IS BIJNA 23GR IN HUIS
08/12 04:47:16 - Compressor: running
08/12 04:33:35 - Compressor: stopped
08/12 04:33:30 - TOP20_ThreeWay_Valve_State: 0
08/12 04:00:49 - TOP20_ThreeWay_Valve_State: 1
08/12 00:00:00 - Function Solar: New day; Reset Solar function. DHW SP = 45
08/12 00:00:00 - SYSTEM: Total amount of offline messages today: 1
------------------------------------------------------------------------------------------------
07/12 21:07:38 - Compressor: running
07/12 21:04:13 - Compressor: stopped
07/12 21:04:13 - TOP20_ThreeWay_Valve_State: 0
07/12 20:24:55 - TOP20_ThreeWay_Valve_State: 1
07/12 13:57:16 - SETUP - Sensors: Custom room temperature sensor not found. Using internal sensor (TOP33)
07/12 13:52:21 - SYSTEM: MQTT Broker: Node Red MQTT node connected
07/12 13:52:19 - SYSTEM: Persistent storage: OK
07/12 13:52:19 - Function - RTC: 0
07/12 13:52:19 - Function - SoftStart: 0
07/12 13:52:19 - Function - WAR: 0
07/12 13:52:20 - SYSTEM - HEISHAMON Connection: Online
07/12 13:52:17 - Function - Solar: 1
07/12 13:52:17 - SYSTEM: MQTT block inactive, default block mode: BLOCK ALL
07/12 13:52:17 - Function SoftStart: SoftStart function end
07/12 13:52:17 - Function NightReduction: New correction: 0 °C
07/12 13:52:17 - Compressor: running
07/12 13:52:17 - Function NightReduction: 0
07/12 13:52:17 - SYSTEM: WAR settings OK
07/12 13:52:17 - SYSTEM: Heatpump zone 2 is set to controle water temperature
07/12 13:52:17 - SYSTEM: Heatpump zone 1 is set to controle water temperature
07/12 13:52:17 - SYSTEM: Heatpump is Compensation Curve mode
07/12 13:52:17 - TOP20_ThreeWay_Valve_State: 0
07/12 13:52:17 - TOP2_Force_DHW_State: 0
07/12 13:52:18 - SYSTEM - HEISHAMON Connection: Offline
07/12 13:52:17 - SYSTEM: Start---------------------------------------------------------------
------------------------------------------------------------------------------------------------
07/12 13:33:59 - Compressor: running
07/12 13:00:52 - Compressor: stopped
07/12 11:53:47 - Compressor: running
07/12 11:02:04 - Compressor: stopped
07/12 11:01:59 - TOP20_ThreeWay_Valve_State: 0
07/12 09:59:50 - Compressor: running
07/12 09:59:45 - TOP20_ThreeWay_Valve_State: 1
07/12 09:31:33 - Compressor: stopped
07/12 00:00:00 - Function Solar: New day; Reset Solar function. DHW SP = 45
07/12 00:00:00 - SYSTEM: Total amount of offline messages today: 0

[Afbeelding]

bij gaan sturen op RTC zal er een temparatuur sensor moeten zijn?

Volgens mij is dat nu toch wel een aantal x vermeld; TOP33 is de temp die de controller meet, die externe aan/uit thermostaat heeft alleen een aan/uit contact met de WP dus kan verder niets doorgeven.

[Brokencore]

Dewim1 schreef op zaterdag 7 december 2024 @ 15:43:
werken onderstaande instelingen bij jullie?
Max temp difference (°C): -2 Deze kan bij mij niet op -2 staan dan gaat hij uit.

Maar is dit niet bij elke panasonic langer dan 2 min over de 2 graden = uit

Zet ik de Max temp difference (°C): op -1 dan word hij niet rustig en loopt de soft start op naar de +2 en staat hij te stampen op 40HZ


Runtime:24x7

Phase 1 (STARTUP)
Catch duration (sec): 170
Message delay (sec): 3
Max temp difference (°C): -2

Phase 2 (STABLE) - (start after sec)
Message delay (sec): 60
Upperlimit correction: 1
Lowerlimit correction: -2

Phase 3 (END) - (start after min)
Message delay (min/°C): 15

Probeer eens catch duration naar 110 seconden. Omdat de pomp bij te hoge Ta uitgaat na 2 minuten (120 seconden) i.p.v. 3 minuten (180 seconden). Dan gaat het setpoint elk geval elke 110 seconden even naar Ta -1 graad voor 10 seconden lang om te voorkomen dat de pomp uitvalt.

[hemertje]

blb4 schreef op zondag 8 december 2024 @ 12:39:
[...]

Volgens mij is dat nu toch wel een aantal x vermeld; TOP33 is de temp die de controller meet, die externe aan/uit thermostaat heeft alleen een aan/uit contact met de WP dus kan verder niets doorgeven.

ja sorry, kwartje was blijkbaar nog niet helemaal gevallen

maar ik las laatst ook dat je om op WAR + RTC te draaien je geen extra / losse temperatuur sensor nodig had?
hoe werkt dat dan zonder sensor in je ruimte die de temperatuur meet?

[Dewim1]

Brokencore schreef op zondag 8 december 2024 @ 13:52:
[...]

Probeer eens catch duration naar 110 seconden. Omdat de pomp bij te hoge Ta uitgaat na 2 minuten (120 seconden) i.p.v. 3 minuten (180 seconden). Dan gaat het setpoint elk geval elke 110 seconden even naar Ta -1 graad voor 10 seconden lang om te voorkomen dat de pomp uitvalt.

Dat was de oplossing bedankt!
Waar hebben jullie de flow op staan DT of vaste flow?

[imdos]

edterbak schreef op vrijdag 6 december 2024 @ 23:34:
[...]

Ik snap hier niks van.
Dit zou hij namelijk helemaal niet mogen doen, of kunnen doen.
Kun je controleren of je dit ook ziet staan in je flow, tab [WP Control] > Node [Function RTC automation]
regel 45.

[Afbeelding]

En heb je ook in je context store bij global de TOP20 variabele staan onder memory?

Die regel in de code, zorgt er keihard voor dat er geen output gegenereerd wordt als de threewayvalve in positie DHW staat.

Dus het raadsel waar ik mee worstel.. 'Hoe dan...."


edit
net voor de grap even chatgpt om advies gevraagd. .. die maakt er helemaal wat moois van

Vandaag weer niet gestart. Ook ondanks dat ik alle waardes verwijderd had in de context store, die met schedules te merken had. Ik kan de code van de ''Function niet bekijken. Dat werkt niet op mijn gsm. Wel de top20 waarde. Is dat afdoende?

code:

08/12 16:45:57 - Compressor: stopped
08/12 16:45:57 - TOP20_ThreeWay_Valve_State: 0
08/12 16:45:57 - TOP4_Operating_Mode_State: 0
08/12 16:45:54 - MQTT Command: SetOperationMode: 0 (scheduler)
08/12 16:45:53 - Scheduler: Stored next operating mode empty. Setting new operating mode to: 0
08/12 16:21:01 - Compressor: running
08/12 16:17:56 - TOP20_ThreeWay_Valve_State: 1
08/12 16:17:52 - MQTT Command: SetHeatpump: 1
08/12 16:17:51 - Function RTC: Automation 'Turn off/on power' triggered - power ON (Room temp: 19.2°C)
08/12 16:12:51 - Function WAR: Setpoint change: From 28.1 to 28.6 °C
08/12 14:45:59 - TOP4_Operating_Mode_State: 4
08/12 14:45:54 - MQTT Command: SetOperationMode: 4 (scheduler)
08/12 14:45:53 - Scheduler: Stored next operating mode empty. Setting new operating mode to: 4
08/12 14:03:13 - Function - Calculate new SP:

Edit; ik zie dat er tegen vinden wel is verwarmd. Normaliter had er meteen verwarmd moeten worden en wel tot 49 graden.

[ Voor 3% gewijzigd door imdos op 08-12-2024 17:02 ]

[blb4]

hemertje schreef op zondag 8 december 2024 @ 15:03:
[...]


ja sorry, kwartje was blijkbaar nog niet helemaal gevallen

maar ik las laatst ook dat je om op WAR + RTC te draaien je geen extra / losse temperatuur sensor nodig had?
hoe werkt dat dan zonder sensor in je ruimte die de temperatuur meet?

Dat zou kunnen als je de controller in de WK hangt, dan kan je TOP33 gebruiken.

[hemertje]

blb4 schreef op zondag 8 december 2024 @ 18:53:
[...]

Dat zou kunnen als je de controller in de WK hangt, dan kan je TOP33 gebruiken.

een 2-draads verbinding voldoet lees ik in de handleiding

kan je dan nog steeds op de controller wisselen van verwarmen naar coolen en vice versa?

[hemertje]

een alternatief is de kamerthermostaat vervangen voor een Panasonic PAW-A2W-TSRT Ruimtesensor

[djoenez]

@edterbak , zou jij kort kunnen uitleggen hoe en waar jij een tabblad maakt? dan ga ik deze en volgende week knutselen aan "cost optimized" warmtepompen

[blb4]

hemertje schreef op zondag 8 december 2024 @ 20:39:
een alternatief is de kamerthermostaat vervangen voor een Panasonic PAW-A2W-TSRT Ruimtesensor

Je kan inderdaad ook een externe sensor aansluiten maar volgens mij gaat die waarde alleen getoond worden (als TOP33) als je de regeling ook instelt op externe sensor. En dat wil je juist niet.

[hemertje]

blb4 schreef op maandag 9 december 2024 @ 00:26:
[...]

Je kan inderdaad ook een externe sensor aansluiten maar volgens mij gaat die waarde alleen getoond worden (als TOP33) als je de regeling ook instelt op externe sensor. En dat wil je juist niet.

Want?

Wat ik wil is dat de kamertemperatuur beschikbaar is in het systeem van Node Red
Tot nu toe is MQTT nog geen succes hier

[Pietjebel10]

hemertje schreef op maandag 9 december 2024 @ 08:37:
[...]


Want?

Wat ik wil is dat de kamertemperatuur beschikbaar is in het systeem van Node Red
Tot nu toe is MQTT nog geen succes hier

Ik heb dat opgelost door een Xiaomi bleutooth thermometer neer te zetten. Deze stuurt de info via ESP32 BLE naar mqtt server en dat importeer ik in Nodered. Deze Xiaomi kosten praktisch niets en zijn zeer precies.

https://www.techpunt.nl/n...04vs20gFearAaAk5yEALw_wcB

https://docs.openmqttgateway.com/

[ Voor 28% gewijzigd door Pietjebel10 op 09-12-2024 09:16 ]

[hemertje]

goedemorgen,

ik heb samen met het HA servertje een USB coördinator stick aangeschaft en deze geïnstalleerd via ZHA, deze werkt

daarna heb ik een Aqara Temperatuur- en luchtvochtigheidssensor T1 | Zigbee 3.0 temperatuursensor gekocht en deze via de Zigbee coördinator toegevoegd, deze heeft een paar dagen gewerkt en daarna geen connectie meer gehad, ook niet wanneer de sensor naast de USB coördinator lag

omdat ik het vermoeden had dat de verbinding tussen USB coordinator (boven) en de sensor (beneden) onvoldoende was heb ik een zigbee slimme stekker aangeschaft, AduroSmart Zigbee Smart Plug dimbaar, maar deze krijg ik met geen mogelijkeid in de paring modus?

zie hemertje in "Home Assistant: Open source Python3 home automation - deel 5"

dus tot nu toe enkel slechte ervaringen met zigbee en de opvolgende MQTT parameters!

[Pietjebel10]

[/quote]
Geen ervaring met Zigbee, werk Xiaomi en met Shelly eigenlijk nooit geen problemen mee

[hemertje]

nogmaals een nieuwe batterij in de temp sensor heeft hem tot leven gewekt

LQI: 136
RSSI: -66

[Natrixz]

Even een generieke vraag;
Ik ben stiekem heel benieuwd of Soft-Start voor iedereen goed werkt zoals het nu is.
Reden van mijn vraag is omdat hij bij mij met gemak enkele uren op "Function SoftStart: --> Pump did not yet relax (30Hz). Restarting Phase 1 again..." kan blijven hangen en de woning dus alles behalve warm wordt.

Heb nu dan zelf ook Soft-Start uitgezet om weer een beetje warmte de woning in te krijgen, want constant 22-23 graden water terwijl de warmtepomp niet relaxed, is niet tof

[Knielen]

@Natrixz Hier werkt het prima, enige aanpassing van standaard installatie is lower limit correction naar -6 ipv -5 en runtime op 30 minuten

[Natrixz]

Thanks @Knielen, goede tip!
Als ik hem naar -7 zet, lijkt het inderdaad ver genoeg te zakken om te relaxen =)

Edit: Ik zie dit overigens alweer mis gaan als het buiten kouder wordt.....dan zet de WAR de temperatuur hoger en kom ik er alsnog niet. Kan me stiekem haast niet voorstellen dat dit alleen voor mij het geval is.

@edterbak is het wellicht een optie om na 2 (misschien 3?) rondjes WP niet relaxed, de SS_SP verder te verlagen? Of het configureerbaar te maken?

[ Voor 62% gewijzigd door Natrixz op 10-12-2024 09:41 ]

[imdos]

imdos schreef op zondag 8 december 2024 @ 16:57:
[...]

Vandaag weer niet gestart. Ook ondanks dat ik alle waardes verwijderd had in de context store, die met schedules te merken had. Ik kan de code van de ''Function niet bekijken. Dat werkt niet op mijn gsm. Wel de top20 waarde. Is dat afdoende?

code:

08/12 16:45:57 - Compressor: stopped
08/12 16:45:57 - TOP20_ThreeWay_Valve_State: 0
08/12 16:45:57 - TOP4_Operating_Mode_State: 0
08/12 16:45:54 - MQTT Command: SetOperationMode: 0 (scheduler)
08/12 16:45:53 - Scheduler: Stored next operating mode empty. Setting new operating mode to: 0
08/12 16:21:01 - Compressor: running
08/12 16:17:56 - TOP20_ThreeWay_Valve_State: 1
08/12 16:17:52 - MQTT Command: SetHeatpump: 1
08/12 16:17:51 - Function RTC: Automation 'Turn off/on power' triggered - power ON (Room temp: 19.2°C)
08/12 16:12:51 - Function WAR: Setpoint change: From 28.1 to 28.6 °C
08/12 14:45:59 - TOP4_Operating_Mode_State: 4
08/12 14:45:54 - MQTT Command: SetOperationMode: 4 (scheduler)
08/12 14:45:53 - Scheduler: Stored next operating mode empty. Setting new operating mode to: 4
08/12 14:03:13 - Function - Calculate new SP:

Edit; ik zie dat er tegen vieren wel is verwarmd. Normaliter had er meteen verwarmd moeten worden en wel tot 49 graden.

@edterbak Update: Ook de code op regel 45 klopt.
Het is dus enkel dat de scheduler niet (meer) de Panasonic aan zet; terwijl die switch wel staat dat dit mag.

update: Dit zie je omdat de pomp vandaag nog niet was afgeslagen. Dan gaat die wel netjes DWH programma draaien en stoppen met verwarmen.

code:

10/12 14:46:00 - Function - Calculate new SP: New final SP calculated: Current setpoint: 26 °C. New calculated setpoint: 30 °C
10/12 14:46:00 - Function SoftStart: SoftStart function end
10/12 14:45:56 - TOP20_ThreeWay_Valve_State: 1
10/12 14:45:56 - TOP4_Operating_Mode_State: 4
10/12 14:45:55 - MQTT Command: SetOperationMode: 4 (scheduler)
10/12 14:45:54 - Scheduler: Stored next operating mode empty. Setting new operating mode to: 4
10/12 14:43:43 - Function SoftStart: Correction: -3 > -4 °C - (STARTUP) Freq: 29Hz, SP_Final: 16°C
10/12 14:43:43 - Function SoftStart: --> Pump did not yet relax (29Hz). Restarting Phase 1 again...

[ Voor 20% gewijzigd door imdos op 10-12-2024 15:21 . Reden: update ]

[hemertje]

hemertje schreef op maandag 9 december 2024 @ 21:27:
nogmaals een nieuwe batterij in de temp sensor heeft hem tot leven gewekt

LQI: 136
RSSI: -66

Bij Device & services heb ik Zigbee Home Automation geïnstalleerd

Daarin is de Zigbee kamertemperstuursensor nu zichtbaar

Maar dan moet ie nog zichtbaar gemaakt worden binnen Node Red - Sensors?
Daar begint men volgende zoektocht

Wat is de (makkelijkste) manier zoals jullie dat voor elkaar gekregen hebben?

[nMad]

hemertje schreef op dinsdag 10 december 2024 @ 13:13:
[...]


Bij Device & services heb ik Zigbee Home Automation geïnstalleerd

Daarin is de Zigbee kamertemperstuursensor nu zichtbaar

Maar dan moet ie nog zichtbaar gemaakt worden binnen Node Red - Sensors?
Daar begint men volgende zoektocht

Wat is de (makkelijkste) manier zoals jullie dat voor elkaar gekregen hebben?

Ik heb zelf geen externe sensors in Node Red toegevoegd. Maar kan je wel vertellen hoe het kan (moet?): via Zigbee2MQTT. Want je wilt de waarde van je sensor in een MQTT topic. Vervolgens kunnen één of meerdere systemen deze waarde uitlezen, waaronder NR / HA.

[BazemanKM]

nMad schreef op dinsdag 10 december 2024 @ 14:57:
[...]

Ik heb zelf geen externe sensors in Node Red toegevoegd. Maar kan je wel vertellen hoe het kan (moet?): via Zigbee2MQTT. Want je wilt de waarde van je sensor in een MQTT topic. Vervolgens kunnen één of meerdere systemen deze waarde uitlezen, waaronder NR / HA.

Of met MQTTExplorer het topic van de externe sensor zoeken en dit topic dan toevoegen in Node RED op een eigen WP eigen flow en dat vervolgens koppelen met een link out aan de juiste WP input.

[nMad]

BazemanKM schreef op dinsdag 10 december 2024 @ 15:04:
[...]


Of met MQTTExplorer het topic van de externe sensor zoeken en dit topic dan toevoegen in Node RED op een eigen WP eigen flow en dat vervolgens koppelen met een link out aan de juiste WP input.

[Afbeelding]

Ik snap niet zo goed dat je je bericht met een "of" begint. Is dit een alternatief of aanvulling op wat ik voorstel?

Indien een alternatief: hoe komt dat MQTT topic er dan zonder Zigbee2MQTT?

[BazemanKM]

nMad schreef op dinsdag 10 december 2024 @ 15:11:
[...]

Ik snap niet zo goed dat je je bericht met een "of" begint. Is dit een alternatief of aanvulling op wat ik voorstel?

Indien een alternatief: hoe komt dat MQTT topic er dan zonder Zigbee2MQTT?

Niet iedereen gebruikt Zigbee2MQTT.

[nMad]

BazemanKM schreef op dinsdag 10 december 2024 @ 15:13:
[...]


Niet iedereen gebruikt Zigbee2MQTT.

hemertje in "Heishamon <> Node Red voor Panasonic warmtepompen"

Maar als dit het uitgangspunt is, dus Zigbee > ZHA, dan is het toch niet mogelijk wat jij beschrijft?

[BazemanKM]

nMad schreef op dinsdag 10 december 2024 @ 15:19:
[...]

hemertje in "Heishamon <> Node Red voor Panasonic warmtepompen"

Maar als dit het uitgangspunt is, dus Zigbee > ZHA, dan is het toch niet mogelijk wat jij beschrijft?

Ik ken ZHA niet, maar als dat niet via MQTT gaat/kan, dan zal er iets vanuit HA naar MQTT kunnen? daarom ook mijn tip van MQTTExplorer om daar te kijken of de sensor daar langs komt.

[hemertje]

nMad schreef op dinsdag 10 december 2024 @ 14:57:
[...]

Ik heb zelf geen externe sensors in Node Red toegevoegd. Maar kan je wel vertellen hoe het kan (moet?): via Zigbee2MQTT. Want je wilt de waarde van je sensor in een MQTT topic. Vervolgens kunnen één of meerdere systemen deze waarde uitlezen, waaronder NR / HA.

@nMad
Hoe regel / stuur jij dan zonder externe sensor dat de kamertemperatuur constant blijft?

Of blijf ik te veel denken in 'thermostaten' oplossingen?

[nMad]

hemertje schreef op dinsdag 10 december 2024 @ 15:47:
[...]


@nMad
Hoe regel / stuur jij dan zonder externe sensor dat de kamertemperatuur constant blijft?

Of blijf ik te veel denken in 'thermostaten' oplossingen?

Dit gaat wel wat offtopic hier. Past beter in Panasonic WP topic. Dus als je hier nog op wilt reageren graag daar naartoe verhuizen.

Met deze thermostaat op CN2 aangesloten. Thermostaat kan 230v schakelen via relais. Dus relais sluit je aan op CN2 poort van warmtepomp en thermostaat kan draadloos communiceren met relais.
uitvoering: Netatmo Kamerthermostaat

Maar dit is wel heel wat anders dan de NR RTC oplossing. Ik zie een dergelijke thermostaat als een "handrem" voor als de kamertemperatuur te hoog wordt. Terwijl RTC de Ta aanpast aan de hand van de gemeten kamertemperatuur.
