Open AIR (open source smart ventilatieaansturing)

[mechanik]

The_ Mad_Ping schreef op dinsdag 24 oktober 2023 @ 21:06:
[...]

Hey @mechanik Deze is niet supported. Ik wil nog wel graag printjes maken voor de WTW's

wat heb je daarvoor nodig? ;-)

[The_ Mad_Ping]

Hoi Allen :D!

Ik ben weer terug Super vet om te zien wat er allemaal gepost is! Ik probeer de komende dagen de tijd te nemen om op iedereen te reargeren.

We zitten weer vol energie om een hoop nieuwe dingen te doen + het ea af te ronden! Iedereen bedankt voor zijn/haar geduld!

The Mad Ping

[Ferrox1]

Ik ben benieuwd of iemand aar al iets mee gedaan heeft, maar ik heb niet de mogelijkheid om te regelen via een sluiter in de ventialtiebox. Er zitten namelijk 2 afzuig punten op 1 buis. Het mooiste zou zijn dat er net zoiets is als hoe de slimme radiatorkranen werken voor de ventilatieroosters.

Deze dingen:


Die heb ik in het wit en in het zwart. Nu kun je die draaien op 4 posities en dan daarmee bepaal je de verhouding van airflow.

Het mooiste zou zijn als ik die per stuk kan aansturen i.c.m. de ventilator box. Dat aansturen programmeren lukt me wel, maar zo'n simpel ding slim maken weer niet. Ook ben je snel batterij gebonden (of je moet voedingen door je buis gaan trekken, zou ook nog kunnen). Dus een z-wave of zigbee oplossing heeft de voorkeur, en geen esp bordje i.v.m. verbruik. Heeft iemand hier ervaring mee?

[thomasv]

Ferrox1 schreef op woensdag 6 december 2023 @ 09:05:
Ik ben benieuwd of iemand aar al iets mee gedaan heeft, maar ik heb niet de mogelijkheid om te regelen via een sluiter in de ventialtiebox. Er zitten namelijk 2 afzuig punten op 1 buis. Het mooiste zou zijn dat er net zoiets is als hoe de slimme radiatorkranen werken voor de ventilatieroosters.

Deze dingen:
[Afbeelding]

Die heb ik in het wit en in het zwart. Nu kun je die draaien op 4 posities en dan daarmee bepaal je de verhouding van airflow.

Het mooiste zou zijn als ik die per stuk kan aansturen i.c.m. de ventilator box. Dat aansturen programmeren lukt me wel, maar zo'n simpel ding slim maken weer niet. Ook ben je snel batterij gebonden (of je moet voedingen door je buis gaan trekken, zou ook nog kunnen). Dus een z-wave of zigbee oplossing heeft de voorkeur, en geen esp bordje i.v.m. verbruik. Heeft iemand hier ervaring mee?

Didiers in "Open AIR (open source smart ventilatieaansturing)" zie dit bericht van je medetweaker

[romainvv]

Hello,
I found this post while I was searching for solutions to integrate Duco Box Silent with HA.I live in Belgium and my Dutch is good enough to explain what I want to explain so I will do it in english.
I found your works very interesting.I see in the OpenAir documentation that you can control the Duco motor with PWM or 0.10V.I would like to control the motor with my raspberry pi (without the ESP+WIFI). Do you think this is possible to control the motoro with de Pi and a level shifter (like this one : https://www.robotshop.com/products/4-channel-level-converter-12v-to-33v ?)
Thanks for you advise
Romain

[Workaholic]

Voor de ORCON MVS-15R gebruikers hier:

Heeft iemand enige toelichting hoe ik deze aansluit? Moet ik nog langs de bouwmarkt voor wat bekabeling? Kroonsteentje/lasdop? Ik heb een MVS-15R die met 220V is aangesloten (dus geen perilex stekker)



Er zitten geen power cables bij? Was al ergens een Orcon specifieke handleiding aan het zoeken maar kon alleen wat vinden over Duco

[ Voor 16% gewijzigd door Workaholic op 12-12-2023 16:00 ]

[The_ Mad_Ping]

Workaholic schreef op dinsdag 12 december 2023 @ 15:59:
Voor de ORCON MVS-15R gebruikers hier:

Heeft iemand enige toelichting hoe ik deze aansluit? Moet ik nog langs de bouwmarkt voor wat bekabeling? Kroonsteentje/lasdop? Ik heb een MVS-15R die met 220V is aangesloten (dus geen perilex stekker)

[Afbeelding]

Er zitten geen power cables bij? Was al ergens een Orcon specifieke handleiding aan het zoeken maar kon alleen wat vinden over Duco

Hey @Workaholic Voor de Orcon, dien je voor nu (helaas) nog even de stekkeres voor 220 af te knippen en een adereindhulzen aan te knijpen. Deze passen dan in de groene connectoren. De connector om de motor mee aan te sturen zit er wel al op. Dit is de witte vierpolige connector. Deze zou je zo over moeten kunnen prikken.
Ik wil volgend jaar een speciale versie maken voor de MVS-15R zodat het afknippen van stekkers niet meer noodzakelijk is.

gr

[menn0]

Ik zou graag mijn aansturingen van Duco behouden. Ben dus eigenlijk alleen in de Software intergratie geinteresseerd in combinatie met https://shop.duco.eu/nl-nl/products/duco-installation-kit . Ik zie alleen nergens HA/ bridge en ondersteuning hiervoor. Klopt dat?

[thomasv]

Nvm

[ Voor 99% gewijzigd door thomasv op 19-12-2023 20:08 . Reden: Onjuiste info ]

[amauer]

menn0 schreef op dinsdag 19 december 2023 @ 14:07:
Ik zou graag mijn aansturingen van Duco behouden. Ben dus eigenlijk alleen in de Software intergratie geinteresseerd in combinatie met https://shop.duco.eu/nl-nl/products/duco-installation-kit . Ik zie alleen nergens HA/ bridge en ondersteuning hiervoor. Klopt dat?

Volgens mij werkt de installation kit met een rest api en kun je dat redelijk makkelijk in ha inlezen. Mocht je de app willen gebruiken dan moet je echt een installateur zijn voordat Duco je daar toegang tot geeft.

[The_ Mad_Ping]

Even de backlog beantwoorden

LinuZZ schreef op woensdag 25 oktober 2023 @ 06:24:
Is het mogelijk de voc / NOx sensor los te kopen? Ik heb de open air mini al en zou hen graag uitbreiden

Yes dat kan hier is de link: https://www.tindie.com/pr...ngo/open-air-sense-board/

[The_ Mad_Ping]

Ridicule80 schreef op woensdag 15 november 2023 @ 12:16:
[...]


Is het aanpassen van de firmware gelukt?
Ik heb (ook) een klep op positie G en bij ontvangst begreep ik dat de aangepaste firmware (voor positie G) er al op moet staan, maar bij het plaatsen lijkt hij niet de juiste kant op te draaien - dan blijft hij hangen. Ligt dat aan de firmware of aan de klep?
Als ik op Github kijk zie ik de code die als aanpassing genoemd staat als de standaard code. Misschien snap ik het niet goed, maar ik verwachtte ergens een specifieke yaml voor de klep op positie G.

@Ridicule80 Kan je mij een PB bericht sturen met je order nummer? dan kan ik kijken wat hier is misgegaan in Tindie

[The_ Mad_Ping]

romainvv schreef op maandag 11 december 2023 @ 10:05:
Hello,
I found this post while I was searching for solutions to integrate Duco Box Silent with HA.I live in Belgium and my Dutch is good enough to explain what I want to explain so I will do it in english.
I found your works very interesting.I see in the OpenAir documentation that you can control the Duco motor with PWM or 0.10V.I would like to control the motor with my raspberry pi (without the ESP+WIFI). Do you think this is possible to control the motoro with de Pi and a level shifter (like this one : https://www.robotshop.com/products/4-channel-level-converter-12v-to-33v ?)
Thanks for you advise
Romain

@romainvv , Just copy a piece out of our design The whole 10V control with a 3.3V IO will also work perfectly with an RPI

[The_ Mad_Ping]

menn0 schreef op dinsdag 19 december 2023 @ 14:07:
Ik zou graag mijn aansturingen van Duco behouden. Ben dus eigenlijk alleen in de Software intergratie geinteresseerd in combinatie met https://shop.duco.eu/nl-nl/products/duco-installation-kit . Ik zie alleen nergens HA/ bridge en ondersteuning hiervoor. Klopt dat?

@menn0 Voor zover ik weet is dit er niet. Maar ik heb mij de afgelopen tijd niet heel veel meer verdiept in het originele Duco spul.

[The_ Mad_Ping]

Slurpgeit schreef op vrijdag 17 november 2023 @ 16:00:
Ik ben er eindelijk aan toegekomen een poging te doen de functionaliteit van de originele Duco remote na te bouwen in ESPHome. Volgens mij ben ik een heel eind gekomen:

[Afbeelding]

[Afbeelding]

[Afbeelding]

- Automatische stand zet de fan harder en zachter op basis van luchtvochtigheid in de badkamer (CO2 toevoegen moet ik nog doen)
- Handmatige stand schakelt terug naar automatische stand na 20 minuten (Icoontje is wit)
- Knop ingedrukt houden houdt de stand permanent (Paars icoontje)

Alles draait op de ESP zelf, dus als Home Assistant offline gaat werkt automatische stand ook nog. Hier is de ESPHome code:

YAML:

globals:
  # Humidity thresholds
  - id: hum_threshold_high
    type: int
    initial_value: "75"
    restore_value: no
  - id: hum_threshold_medium
    type: int
    initial_value: "60"
    restore_value: no

    # Fan modes
  - id: fan_speed_new
    type: int
    initial_value: "25"
    restore_value: no

  - id: fan_hold
    type: bool
    initial_value: "false"
    restore_value: no

  # Fan speed presets
  - id: fan_speed_low
    type: int
    initial_value: "25"
    restore_value: no
  - id: fan_speed_medium
    type: int
    initial_value: "60"
    restore_value: no
  - id: fan_speed_high
    type: int
    initial_value: "100"
    restore_value: no

  # Fan globals
  - id: fan_button_hold_minutes
    type: int
    initial_value: "20"
    restore_value: no
  - id: fan_speed_auto
    type: bool
    initial_value: "true"
    restore_value: no

button:
  - platform: template
    name: Fan speed low
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: false
          speed: !lambda return id(fan_speed_low);

  - platform: template
    name: Fan speed medium
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: false
          speed: !lambda return id(fan_speed_medium);

  - platform: template
    name: Fan speed high
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: false
          speed: !lambda return id(fan_speed_high);

  - platform: template
    name: Fan speed low hold
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: true
          speed: !lambda return id(fan_speed_low);

  - platform: template
    name: Fan speed medium hold
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: true
          speed: !lambda return id(fan_speed_medium);

  - platform: template
    name: Fan speed high hold
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: true
          speed: !lambda return id(fan_speed_high);

binary_sensor:
  - platform: template
    name: Fan low mode
    lambda: return !id(fan_speed_auto) && (id(fan_motor).speed == id(fan_speed_low));
  - platform: template
    name: Fan medium mode
    lambda: return !id(fan_speed_auto) && (id(fan_motor).speed == id(fan_speed_medium));
  - platform: template
    name: Fan high mode
    lambda: return !id(fan_speed_auto) && (id(fan_motor).speed == id(fan_speed_high));
  - platform: template
    name: Fan hold
    lambda: return id(fan_hold);

switch:
  - platform: template
    name: Fan auto mode
    id: fan_auto_mode
    restore_mode: ALWAYS_ON
    lambda: return id(fan_speed_auto);
    turn_on_action:
      - globals.set:
          id: fan_speed_auto
          value: "true"
      - globals.set:
          id: fan_hold
          value: "false"
    turn_off_action:
      - globals.set:
          id: fan_speed_auto
          value: "false"

script:
  - id: fan_speed_button
    mode: restart
    parameters:
      hold: bool
      speed: int
    then:
      - globals.set:
         id: fan_speed_auto
         value: "false"
      - fan.turn_on:
          id: fan_motor
          speed: !lambda return speed;
      - if:
          condition:
            not:
              lambda: |-
                return hold;
          then:
            - globals.set:
                id: fan_hold
                value: "false"
            - delay: !lambda return id(fan_button_hold_minutes) * 1000 * 60;
            - globals.set:
                id: fan_speed_auto
                value: "true"
          else:
            - globals.set:
                id: fan_hold
                value: "true"

  - id: auto_mode_fan_speed
    mode: single
    then:
      - globals.set:
          id: fan_speed_new
          value: !lambda |-
            // Use ceil() to avoid rapid speed switching on percentage points
            auto hum = ceil(id(sensor_humidity).state);

            if (hum >= id(hum_threshold_high)) {
              return id(fan_speed_high);
            }

            if (hum >= id(hum_threshold_medium)) {
              return id(fan_speed_medium);
            }
            return id(fan_speed_low);
      - if:
          condition:
            not:
              lambda: return id(fan_motor).speed == id(fan_speed_new);
          then:
            - fan.turn_on:
                id: fan_motor
                speed: !lambda return id(fan_speed_new);

interval:
  - interval: 10s
    then:
      - if:
          condition:
            not:
              lambda: return id(fan_motor).state;
          then:
            - logger.log: Setting default fan speed
            - fan.turn_on:
                id: fan_motor
                speed: !lambda return id(fan_speed_low);
      - if:
          condition:
            lambda: return id(fan_speed_auto);
          then:
            - script.execute: auto_mode_fan_speed

Hier is de 20-minuten timeout in actie:

code:

[11:45:14][D][button:010]: 'Fan speed high' Pressed.
[11:45:14][D][fan:021]: 'Fan' - Setting:
[11:45:14][D][fan:024]:   State: ON
[11:45:14][D][fan:030]:   Speed: 100
[11:45:14][D][fan:092]: 'Fan' - Sending state:
[11:45:14][D][fan:093]:   State: ON
[11:45:14][D][fan:095]:   Speed: 100
[..]
[12:05:14][D][switch:055]: 'Fan auto mode': Sending state ON
[12:05:17][D][main:256]: Setting new fan speed
[12:05:17][D][fan:021]: 'Fan' - Setting:
[12:05:17][D][fan:024]:   State: ON
[12:05:17][D][fan:030]:   Speed: 25
[12:05:17][D][fan:092]: 'Fan' - Sending state:
[12:05:17][D][fan:093]:   State: ON
[12:05:17][D][fan:095]:   Speed: 25

@Slurpgeit Super vet weer! Enorm bedankt voor deze fantastische bijdrage! Met jouw toestemming zou ik deze graag implementeren in de standaard OpenAIRMini Firmware

[Dlanor80]

The_ Mad_Ping schreef op zondag 24 september 2023 @ 16:31:
Het was even stil, maar in de tussentijd hebben we zeker niet stilgezeten! Binnenkort introduceren we de externe valve. Dit is een behuizing inclusief een compacte voeding waarin je de bestaande klep eenvoudig kunt plaatsen. Alle bestaande sensoren + kleppen passen hier in!

Kunnen we alvast voorinschrijven?

[The_ Mad_Ping]

Dlanor80 schreef op donderdag 21 december 2023 @ 20:36:
[...]


Kunnen we alvast voorinschrijven?

Morgen gaat de eerste naar @thomasv We hebben denk ik nog 2-4 weken nodig om allees te finaliseren. (En een kleine voorraad aan te leggen) Daarna zal hij te krijgen zijn!

[The_ Mad_Ping]

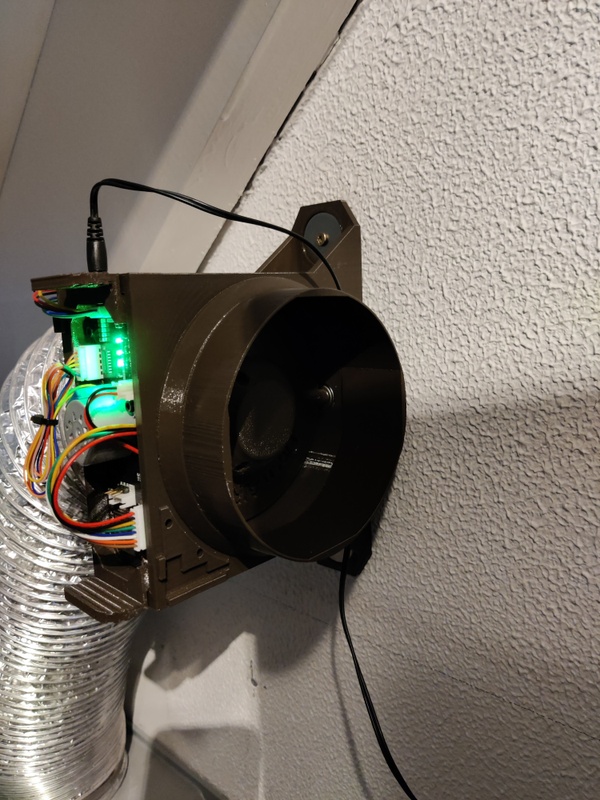

Voila daar hangt hij

[LinuZZ]

The_ Mad_Ping schreef op donderdag 21 december 2023 @ 20:25:
Even de backlog beantwoorden


[...]


Yes dat kan hier is de link: https://www.tindie.com/pr...ngo/open-air-sense-board/

Dat is de co2, die heb ik al ik zoek de voc / nox

[The_ Mad_Ping]

LinuZZ schreef op vrijdag 22 december 2023 @ 19:34:
[...]


Dat is de co2, die heb ik al ik zoek de voc / nox

je hebt gelijk, ik moet doet die link updaten Ik stuur je even een PB

[Craftop]

Slurpgeit schreef op vrijdag 17 november 2023 @ 16:00:
Ik ben er eindelijk aan toegekomen een poging te doen de functionaliteit van de originele Duco remote na te bouwen in ESPHome. Volgens mij ben ik een heel eind gekomen:

[Afbeelding]

[Afbeelding]

[Afbeelding]

- Automatische stand zet de fan harder en zachter op basis van luchtvochtigheid in de badkamer (CO2 toevoegen moet ik nog doen)
- Handmatige stand schakelt terug naar automatische stand na 20 minuten (Icoontje is wit)
- Knop ingedrukt houden houdt de stand permanent (Paars icoontje)

Alles draait op de ESP zelf, dus als Home Assistant offline gaat werkt automatische stand ook nog. Hier is de ESPHome code:

YAML:

globals:
  # Humidity thresholds
  - id: hum_threshold_high
    type: int
    initial_value: "75"
    restore_value: no
  - id: hum_threshold_medium
    type: int
    initial_value: "60"
    restore_value: no

    # Fan modes
  - id: fan_speed_new
    type: int
    initial_value: "25"
    restore_value: no

  - id: fan_hold
    type: bool
    initial_value: "false"
    restore_value: no

  # Fan speed presets
  - id: fan_speed_low
    type: int
    initial_value: "25"
    restore_value: no
  - id: fan_speed_medium
    type: int
    initial_value: "60"
    restore_value: no
  - id: fan_speed_high
    type: int
    initial_value: "100"
    restore_value: no

  # Fan globals
  - id: fan_button_hold_minutes
    type: int
    initial_value: "20"
    restore_value: no
  - id: fan_speed_auto
    type: bool
    initial_value: "true"
    restore_value: no

button:
  - platform: template
    name: Fan speed low
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: false
          speed: !lambda return id(fan_speed_low);

  - platform: template
    name: Fan speed medium
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: false
          speed: !lambda return id(fan_speed_medium);

  - platform: template
    name: Fan speed high
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: false
          speed: !lambda return id(fan_speed_high);

  - platform: template
    name: Fan speed low hold
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: true
          speed: !lambda return id(fan_speed_low);

  - platform: template
    name: Fan speed medium hold
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: true
          speed: !lambda return id(fan_speed_medium);

  - platform: template
    name: Fan speed high hold
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: true
          speed: !lambda return id(fan_speed_high);

binary_sensor:
  - platform: template
    name: Fan low mode
    lambda: return !id(fan_speed_auto) && (id(fan_motor).speed == id(fan_speed_low));
  - platform: template
    name: Fan medium mode
    lambda: return !id(fan_speed_auto) && (id(fan_motor).speed == id(fan_speed_medium));
  - platform: template
    name: Fan high mode
    lambda: return !id(fan_speed_auto) && (id(fan_motor).speed == id(fan_speed_high));
  - platform: template
    name: Fan hold
    lambda: return id(fan_hold);

switch:
  - platform: template
    name: Fan auto mode
    id: fan_auto_mode
    restore_mode: ALWAYS_ON
    lambda: return id(fan_speed_auto);
    turn_on_action:
      - globals.set:
          id: fan_speed_auto
          value: "true"
      - globals.set:
          id: fan_hold
          value: "false"
    turn_off_action:
      - globals.set:
          id: fan_speed_auto
          value: "false"

script:
  - id: fan_speed_button
    mode: restart
    parameters:
      hold: bool
      speed: int
    then:
      - globals.set:
         id: fan_speed_auto
         value: "false"
      - fan.turn_on:
          id: fan_motor
          speed: !lambda return speed;
      - if:
          condition:
            not:
              lambda: |-
                return hold;
          then:
            - globals.set:
                id: fan_hold
                value: "false"
            - delay: !lambda return id(fan_button_hold_minutes) * 1000 * 60;
            - globals.set:
                id: fan_speed_auto
                value: "true"
          else:
            - globals.set:
                id: fan_hold
                value: "true"

  - id: auto_mode_fan_speed
    mode: single
    then:
      - globals.set:
          id: fan_speed_new
          value: !lambda |-
            // Use ceil() to avoid rapid speed switching on percentage points
            auto hum = ceil(id(sensor_humidity).state);

            if (hum >= id(hum_threshold_high)) {
              return id(fan_speed_high);
            }

            if (hum >= id(hum_threshold_medium)) {
              return id(fan_speed_medium);
            }
            return id(fan_speed_low);
      - if:
          condition:
            not:
              lambda: return id(fan_motor).speed == id(fan_speed_new);
          then:
            - fan.turn_on:
                id: fan_motor
                speed: !lambda return id(fan_speed_new);

interval:
  - interval: 10s
    then:
      - if:
          condition:
            not:
              lambda: return id(fan_motor).state;
          then:
            - logger.log: Setting default fan speed
            - fan.turn_on:
                id: fan_motor
                speed: !lambda return id(fan_speed_low);
      - if:
          condition:
            lambda: return id(fan_speed_auto);
          then:
            - script.execute: auto_mode_fan_speed

Hier is de 20-minuten timeout in actie:

code:

[11:45:14][D][button:010]: 'Fan speed high' Pressed.
[11:45:14][D][fan:021]: 'Fan' - Setting:
[11:45:14][D][fan:024]:   State: ON
[11:45:14][D][fan:030]:   Speed: 100
[11:45:14][D][fan:092]: 'Fan' - Sending state:
[11:45:14][D][fan:093]:   State: ON
[11:45:14][D][fan:095]:   Speed: 100
[..]
[12:05:14][D][switch:055]: 'Fan auto mode': Sending state ON
[12:05:17][D][main:256]: Setting new fan speed
[12:05:17][D][fan:021]: 'Fan' - Setting:
[12:05:17][D][fan:024]:   State: ON
[12:05:17][D][fan:030]:   Speed: 25
[12:05:17][D][fan:092]: 'Fan' - Sending state:
[12:05:17][D][fan:093]:   State: ON
[12:05:17][D][fan:095]:   Speed: 25

Als ik dit zou willen toevoegen, is het dan een kwestie van de 'open-air-mini.yaml' in ESPHome aan te passen naar de door jou aangeboden YAML code? Lijkt me namelijk super om dit te gebruiken!

[LinuZZ]

Slurpgeit schreef op vrijdag 17 november 2023 @ 16:00:
Ik ben er eindelijk aan toegekomen een poging te doen de functionaliteit van de originele Duco remote na te bouwen in ESPHome. Volgens mij ben ik een heel eind gekomen:

[Afbeelding]

[Afbeelding]

[Afbeelding]

- Automatische stand zet de fan harder en zachter op basis van luchtvochtigheid in de badkamer (CO2 toevoegen moet ik nog doen)
- Handmatige stand schakelt terug naar automatische stand na 20 minuten (Icoontje is wit)
- Knop ingedrukt houden houdt de stand permanent (Paars icoontje)

Alles draait op de ESP zelf, dus als Home Assistant offline gaat werkt automatische stand ook nog. Hier is de ESPHome code:

YAML:

globals:
  # Humidity thresholds
  - id: hum_threshold_high
    type: int
    initial_value: "75"
    restore_value: no
  - id: hum_threshold_medium
    type: int
    initial_value: "60"
    restore_value: no

    # Fan modes
  - id: fan_speed_new
    type: int
    initial_value: "25"
    restore_value: no

  - id: fan_hold
    type: bool
    initial_value: "false"
    restore_value: no

  # Fan speed presets
  - id: fan_speed_low
    type: int
    initial_value: "25"
    restore_value: no
  - id: fan_speed_medium
    type: int
    initial_value: "60"
    restore_value: no
  - id: fan_speed_high
    type: int
    initial_value: "100"
    restore_value: no

  # Fan globals
  - id: fan_button_hold_minutes
    type: int
    initial_value: "20"
    restore_value: no
  - id: fan_speed_auto
    type: bool
    initial_value: "true"
    restore_value: no

button:
  - platform: template
    name: Fan speed low
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: false
          speed: !lambda return id(fan_speed_low);

  - platform: template
    name: Fan speed medium
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: false
          speed: !lambda return id(fan_speed_medium);

  - platform: template
    name: Fan speed high
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: false
          speed: !lambda return id(fan_speed_high);

  - platform: template
    name: Fan speed low hold
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: true
          speed: !lambda return id(fan_speed_low);

  - platform: template
    name: Fan speed medium hold
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: true
          speed: !lambda return id(fan_speed_medium);

  - platform: template
    name: Fan speed high hold
    on_press:
      - script.execute:
          id: fan_speed_button
          hold: true
          speed: !lambda return id(fan_speed_high);

binary_sensor:
  - platform: template
    name: Fan low mode
    lambda: return !id(fan_speed_auto) && (id(fan_motor).speed == id(fan_speed_low));
  - platform: template
    name: Fan medium mode
    lambda: return !id(fan_speed_auto) && (id(fan_motor).speed == id(fan_speed_medium));
  - platform: template
    name: Fan high mode
    lambda: return !id(fan_speed_auto) && (id(fan_motor).speed == id(fan_speed_high));
  - platform: template
    name: Fan hold
    lambda: return id(fan_hold);

switch:
  - platform: template
    name: Fan auto mode
    id: fan_auto_mode
    restore_mode: ALWAYS_ON
    lambda: return id(fan_speed_auto);
    turn_on_action:
      - globals.set:
          id: fan_speed_auto
          value: "true"
      - globals.set:
          id: fan_hold
          value: "false"
    turn_off_action:
      - globals.set:
          id: fan_speed_auto
          value: "false"

script:
  - id: fan_speed_button
    mode: restart
    parameters:
      hold: bool
      speed: int
    then:
      - globals.set:
         id: fan_speed_auto
         value: "false"
      - fan.turn_on:
          id: fan_motor
          speed: !lambda return speed;
      - if:
          condition:
            not:
              lambda: |-
                return hold;
          then:
            - globals.set:
                id: fan_hold
                value: "false"
            - delay: !lambda return id(fan_button_hold_minutes) * 1000 * 60;
            - globals.set:
                id: fan_speed_auto
                value: "true"
          else:
            - globals.set:
                id: fan_hold
                value: "true"

  - id: auto_mode_fan_speed
    mode: single
    then:
      - globals.set:
          id: fan_speed_new
          value: !lambda |-
            // Use ceil() to avoid rapid speed switching on percentage points
            auto hum = ceil(id(sensor_humidity).state);

            if (hum >= id(hum_threshold_high)) {
              return id(fan_speed_high);
            }

            if (hum >= id(hum_threshold_medium)) {
              return id(fan_speed_medium);
            }
            return id(fan_speed_low);
      - if:
          condition:
            not:
              lambda: return id(fan_motor).speed == id(fan_speed_new);
          then:
            - fan.turn_on:
                id: fan_motor
                speed: !lambda return id(fan_speed_new);

interval:
  - interval: 10s
    then:
      - if:
          condition:
            not:
              lambda: return id(fan_motor).state;
          then:
            - logger.log: Setting default fan speed
            - fan.turn_on:
                id: fan_motor
                speed: !lambda return id(fan_speed_low);
      - if:
          condition:
            lambda: return id(fan_speed_auto);
          then:
            - script.execute: auto_mode_fan_speed

Hier is de 20-minuten timeout in actie:

code:

[11:45:14][D][button:010]: 'Fan speed high' Pressed.
[11:45:14][D][fan:021]: 'Fan' - Setting:
[11:45:14][D][fan:024]:   State: ON
[11:45:14][D][fan:030]:   Speed: 100
[11:45:14][D][fan:092]: 'Fan' - Sending state:
[11:45:14][D][fan:093]:   State: ON
[11:45:14][D][fan:095]:   Speed: 100
[..]
[12:05:14][D][switch:055]: 'Fan auto mode': Sending state ON
[12:05:17][D][main:256]: Setting new fan speed
[12:05:17][D][fan:021]: 'Fan' - Setting:
[12:05:17][D][fan:024]:   State: ON
[12:05:17][D][fan:030]:   Speed: 25
[12:05:17][D][fan:092]: 'Fan' - Sending state:
[12:05:17][D][fan:093]:   State: ON
[12:05:17][D][fan:095]:   Speed: 25

Supercool, ik heb hem geïmplementeerd!

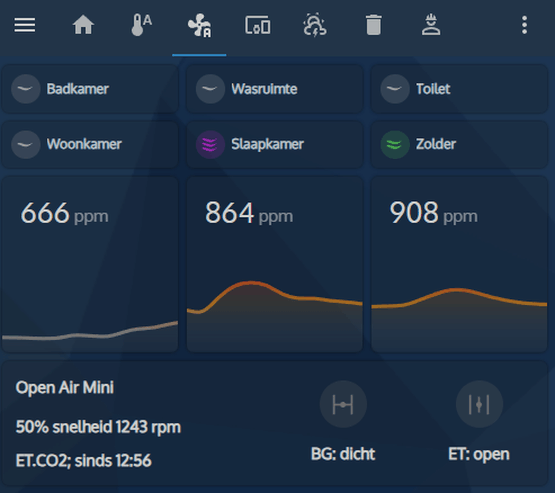

Hoe heb je die card gemaakt in home assistant?

[thomasv]

Craftop schreef op zaterdag 23 december 2023 @ 23:40:
[...]


Als ik dit zou willen toevoegen, is het dan een kwestie van de 'open-air-mini.yaml' in ESPHome aan te passen naar de door jou aangeboden YAML code? Lijkt me namelijk super om dit te gebruiken!

Nee je hebt ook ten minste een deel van instellingen van de oorspronkelijke yaml nodig dus het vereist iets meer dan dat.

Wij zijn wel bezig om de github repo te updaten met integratie van ook dit stukje van Slurpgeit (in een eenvoudig te gebruiken complete yaml).

[sdop]

Goedenavond,

Ik las dat er al eerder gevraagd is naar of de DucoBox Energy Comfort 325 ondersteund kon worden, dat dit nog niet het geval was en dat het mogelijk in de toekomst wel het geval zou gaan zijn.
Wat is hier de status van op dit moment? Ik ben ook in het bezit van zo'n unit.

[Dlanor80]

The_ Mad_Ping schreef op zondag 16 april 2023 @ 15:39:
"Ter aanvulling van @thomasv:
Als je een nieuwe .YAML maakt voor je Open AIR Mini, kun je ervoor kiezen om de disconnect-modus te gebruiken.

Ik heb het script aangepast voor de valves en wil de disconnect-mode testen. Hoe kan je de disconnect-modus triggeren?

[hjw-001]

Dlanor80 schreef op woensdag 27 december 2023 @ 21:01:
[...]


Ik heb het script aangepast voor de valves en wil de disconnect-mode testen. Hoe kan je de disconnect-modus triggeren?

Dat moeten we eigenlijk nog ff een extra toggle voor schrijven in de yaml zodat je die handmatig kan afroepen.

[hjw-001]

Ik ben inmiddels helemaal over op de vraaggestuurde scripts en dus ook dashboards in Home Assistant die voornamelijk weergeven en informeren. Iedere ruimte is een input_select met standaard, medium of hoge vraag. Gestuurd met verschillende input sensoren en regels. De scripts bepalen de snelheid en stand van de kleppen. Meerdere ruimtes met hoge vraag is ook (nóg) hogere snelheid evenzo kan je ook wat meer sturing schrijven bij vraag die tegelijk ontstaat op de BG + Etage. Het overruled elkaar wat minder (t.o.v.) mijn oude situatie met losse automatiseringen per ruimte.

Sonoff NS Panel Pro


Smartphone

[ Voor 28% gewijzigd door hjw-001 op 29-12-2023 13:48 ]

[Dlanor80]

hjw-001 schreef op vrijdag 29 december 2023 @ 13:46:
Ik ben inmiddels helemaal over op de vraaggestuurde scripts en dus ook dashboards in Home Assistant die voornamelijk weergeven en informeren. Iedere ruimte is een input_select met standaard, medium of hoge vraag. Gestuurd met verschillende input sensoren en regels. De scripts bepalen de snelheid en stand van de kleppen. Meerdere ruimtes met hoge vraag is ook (nóg) hogere snelheid evenzo kan je ook wat meer sturing schrijven bij vraag die tegelijk ontstaat op de BG + Etage. Het overruled elkaar wat minder (t.o.v.) mijn oude situatie met losse automatiseringen per ruimte.

Cool! Heb je je scripts ergens staan?

[MWDKing]

Heel gaaf dit 'Open AIR'!!
Helaas heb ik een Ducobox Energy premium (WTW) en zo te zien is die niet compatibel... Desondanks mooi initiatief!

[Dlanor80]

hjw-001 schreef op donderdag 28 december 2023 @ 07:22:
Dat moeten we eigenlijk nog ff een extra toggle voor schrijven in de yaml zodat je die handmatig kan afroepen.

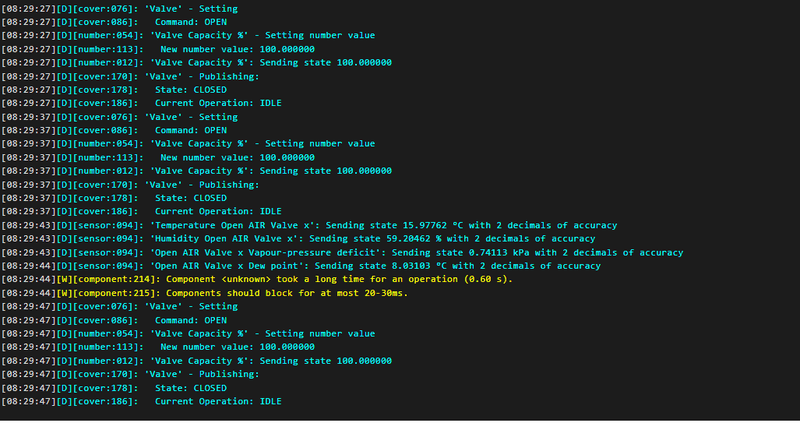

Ik heb onderstaande stukje geschreven om de disconnect_mode te testen.

code:

switch:
  - platform: template
    name: "HA offline test"
    id: haofflinetest
    turn_on_action:
      - logger.log: "Simulation HA disconnected started"
      - script.execute: disconnected_mode
      - delay: 5sec
      - switch.turn_off: haofflinetest
    turn_off_action:
      - logger.log: "Simulation HA disconnected stoped"

En heb de disconnect_mode van de Open Air Mini aangepast naar de klepvariant waarbij de klep volledig open gaat als er geen verbinding is met HA.

code:

script:
- id: disconnected_mode
  mode: single
  then:
    - number.set:
          id: valve_capacity
          value: 100
    - stepper.set_target:
          id: my_stepper
          target: 525
    - logger.log: "Disconnected Mode started"

interval:
  - interval: 30s
    then:
      - logger.log: "API Connectivity Check for Disconnected Mode"
      - if:
          condition:
            not:
              api.connected:
          then:
            - logger.log: "API disconnected"
            - script.execute: disconnected_mode
          else:
            - logger.log: "API connected"
            - script.stop: disconnected_mode

[The_ Mad_Ping]

Beste wensen iedereen! Bedankt voor dit fantastische jaar en ieders bijdragen

[Signum666]

Heeft iemand nog slimme oplossingen voor de volgende situatie? Ze hebben hier in een nieuwbouwwoning nagenoeg alle luchtkanalen op 1 aansluiting van de Duco box geplaatst. Enige uitzondering is de afzuiging in de bijkeuken, die zit via een ander kanaal. Het grote probleem is dat wanneer we douchen en de afzuiging aangaat, er dus warme lucht vanuit de woonkamer afgezogen wordt. De luchtkanalen zitten voor een groot deel in de kanaalplaatvloer verwerkt, dus de opties lijken beperkt. Wel lopen er 2 grote spirobuizen op de 1e verdieping voor de afzuiging van de woonkamer, dus ik denk dat de enige optie is om hier een valve tussen te zetten?

[The_ Mad_Ping]

Hoi!

Het heeft enige tijd in beslag genomen, maar...


Met de "External Valve Housing" kun je een bestaande valve buiten een ventilatiebox monteren. Dit betekent dat systemen van andere merken dan Duco nu ook ondersteuning voor de klep krijgen!
Je kunt dan aan beide zijden van de klep een flexibele slang monteren!

Wat je nodig hebt om deze te monteren:

• Een 125mm flexibele slang, die precies past over de buitenkant van de klepbehuizing.
• Een slangklem die past op deze slang.
• De juiste materialen om de behuizing aan de muur te bevestigen (schroeven en pluggen).
• Een 12V AC/DC adapter met een 5.5x2.1 jack, 12V >200mA. center positive!

Het is een bewuste keuze om de 12V voeding niet mee te leveren. De meeste tweakers hebben waarschijnlijk al een verzameling voedingen die ze jarenlang hebben bewaard. Deze komt nu goed van pas! Mocht je er geen hebben, dan kun je hier een voeding aanschaffen: https://www.kiwi-electron...8w-5-5x2-1mm-dc-plug-2110

De voeding die op de klep wordt aangesloten, is ontworpen om door te lussen. Dit betekent dat je slechts één AC/DC voeding nodig hebt voor meerdere kleppen, mits ze dicht bij elkaar geplaatst worden. Je hebt ongeveer 200mA per klep nodig. Op de bovengenoemde voeding kun je dus tot 7 kleppen aansluiten.

Als je meerdere kleppen en externe behuizingen bestelt, krijg je de koppelstekkers er gratis bij.

De External Valve is te bestellen op de Tindie pagina van de klep. https://www.tindie.com/products/theflamingo/open-air-valve/

edit: Uiteraard is alles open-source; volgende week zal alles online beschikbaar zijn!

[ Voor 3% gewijzigd door The_ Mad_Ping op 05-01-2024 16:50 ]

[The_ Mad_Ping]

Signum666 schreef op maandag 1 januari 2024 @ 13:50:
Heeft iemand nog slimme oplossingen voor de volgende situatie? Ze hebben hier in een nieuwbouwwoning nagenoeg alle luchtkanalen op 1 aansluiting van de Duco box geplaatst. Enige uitzondering is de afzuiging in de bijkeuken, die zit via een ander kanaal. Het grote probleem is dat wanneer we douchen en de afzuiging aangaat, er dus warme lucht vanuit de woonkamer afgezogen wordt. De luchtkanalen zitten voor een groot deel in de kanaalplaatvloer verwerkt, dus de opties lijken beperkt. Wel lopen er 2 grote spirobuizen op de 1e verdieping voor de afzuiging van de woonkamer, dus ik denk dat de enige optie is om hier een valve tussen te zetten?

@Signum666 Zie het bericht hierboven voor een oplossing! Mogelijk dat dit wat voor je is?

[The_ Mad_Ping]

MWDKing schreef op vrijdag 29 december 2023 @ 21:41:
Heel gaaf dit 'Open AIR'!!
Helaas heb ik een Ducobox Energy premium (WTW) en zo te zien is die niet compatibel... Desondanks mooi initiatief!

@MWDKing nog niet Het zou zo maar eens kunnen dat dit dit jaar gaat gebeuren!

[amauer]

Wauw, dat ziet er goed uit @The_ Mad_Ping !
Welke chip heb je gebruikt om van 12v naar 3.3v voor de esp32 te gaan?

Gebruik je voor het doorlussen van de 12v naar een volgende klep ook een jackplug of een andere connector?

[thomasv]

amauer schreef op vrijdag 5 januari 2024 @ 22:38:
Wauw, dat ziet er goed uit @The_ Mad_Ping !
Welke chip heb je gebruikt om van 12v naar 3.3v voor de esp32 te gaan?

Gebruik je voor het doorlussen van de 12v naar een volgende klep ook een jackplug of een andere connector?

jackplug naar jackplug

[Voggy]

Wat een gaaf project! Ik wil wel zo'n bordje bestellen met wat sensoren erbij. Maar moet een CO2 sensor niet af en toe gecalibreerd worden? Hoe werkt dit?

[studiostevus]

Mooi project! Ik heb onlangs een ducobox silent geinstalleerd gekregen voor centrale ventilatie van onze twee badkamers, en dat ding (1) loeit te pas en onpas als het buiten regent, en (2) hij zuigt in beide badkamers af als er in 1 badkamer gedouched wordt. Ik ben overal in huis kieren aan het dichten... schiet dus niet op als we onnodig warme lucht aan het afzuigen zijn.

Deze oplossing lijkt ideaal, maar ik weet niet zeker wat ik moet bestellen.
1x Open Air zonder sensors
2x Valve met beiden een sensor naar keuze (zou meteen de dikste nemen dan denk ik), plus 5 schuimblokken

Klopt het zo?

[ Voor 10% gewijzigd door studiostevus op 08-01-2024 12:41 ]

[The_ Mad_Ping]

amauer schreef op vrijdag 5 januari 2024 @ 22:38:
Wauw, dat ziet er goed uit @The_ Mad_Ping !
Welke chip heb je gebruikt om van 12v naar 3.3v voor de esp32 te gaan?

Gebruik je voor het doorlussen van de 12v naar een volgende klep ook een jackplug of een andere connector?

Hey @amauer Thanks voor het compliment! Ik gebruik op de externe air valve powersupply, een Wurth DC/DC converter: 171011801 om van 12V->5V te gaan en dan ga ik van 5V naar 3.3V met een LDO.

[The_ Mad_Ping]

Voggy schreef op zaterdag 6 januari 2024 @ 19:11:
Wat een gaaf project! Ik wil wel zo'n bordje bestellen met wat sensoren erbij. Maar moet een CO2 sensor niet af en toe gecalibreerd worden? Hoe werkt dit?

Hey @Voggy Goede vraag! Ik gebruik sensoren van Senserion, deze hebben een autocalibratie die ze zelf af en toe uitvoeren. Deze functie heet ACS.

Meer info:https://sensirion.com/med...irion_SCD4x_Datasheet.pdf

[The_ Mad_Ping]

studiostevus schreef op maandag 8 januari 2024 @ 12:40:
Mooi project! Ik heb onlangs een ducobox silent geinstalleerd gekregen voor centrale ventilatie van onze twee badkamers, en dat ding (1) loeit te pas en onpas als het buiten regent, en (2) hij zuigt in beide badkamers af als er in 1 badkamer gedouched wordt. Ik ben overal in huis kieren aan het dichten... schiet dus niet op als we onnodig warme lucht aan het afzuigen zijn.

Deze oplossing lijkt ideaal, maar ik weet niet zeker wat ik moet bestellen.
1x Open Air zonder sensors
2x Valve met beiden een sensor naar keuze (zou meteen de dikste nemen dan denk ik), plus 5 schuimblokken

Klopt het zo?

Hey @studiostevus, jouw probleemomschrijving is inderdaad precies wat ik ook ervaren heb :)! Jouw oplossing ziet er goed uit. Eerlijk gezegd, ik ben niet zeker of je NOx en VOC echt nodig hebt. Ik heb een half elektrisch laboratorium hier, en dat is best handig (denk aan soldeerdampen en dergelijke ). Vergeet niet om voor een van de twee kleppen een voeding te bestellen; je hebt er één nodig!

[HaTe]

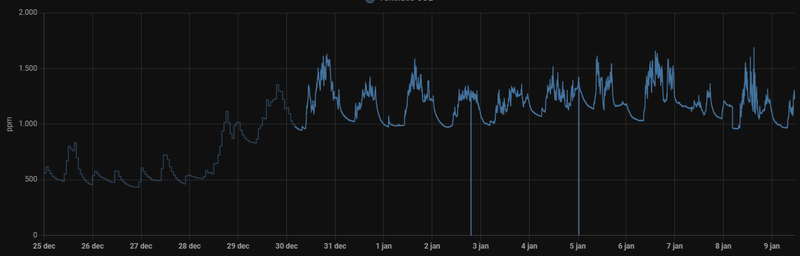

Het lijkt erop dat mijn CO2 meter in de OpenAir kapot is. Hij daalt niet meer onder de 1000. Wat zou dit kunnen veroorzaken of kan ik hem hercalibreren ofzo?

[thomasv]

HaTe schreef op dinsdag 9 januari 2024 @ 11:18:
Het lijkt erop dat mijn CO2 meter in de OpenAir kapot is. Hij daalt niet meer onder de 1000. Wat zou dit kunnen veroorzaken of kan ik hem hercalibreren ofzo?
[Afbeelding]

Ik weet dat het nu vrij koud is, maar wat gebeurd er als je een raam open zet (langer dan 5 minuten)? De CO2 sensor calibreert namelijk wel automatisch, maar meestal op basis van een gemiddelde baseline die doet denken aan CO2 niveau buitenlucht (wat onrealistisch is in huis).

[ Voor 13% gewijzigd door thomasv op 09-01-2024 11:27 ]

[Bladeslayer]

The_ Mad_Ping schreef op woensdag 10 augustus 2022 @ 10:45:
[...]


Ik wil dat het systeem ook stand alone kan functioneren met een origineel duco board. Zodat je bijv alleen de kleppen en sensoren aan HA hangt en het originele duco board + RF bedieningen kan blijven gebruiken. Dus dan is verdere integratie met het mainboard niet heel handig.

De meeste mensen zullen maar 2-3 kleppen plaatsen.

Zijn er mensen die de bovenstaande config hebben lopen? Dus originele ducoboard + RF(met co2) sensor + Kleppen met Co2 / vocht sensor erop?

Voor de WAF zou het perfect zijn, maar het lijkt me dat je regelsysteem vrij gek is. Je meet op 2 plekken (CO2 in kamer en CO2 sensor in klep) en die sturen ook nog eens twee verschillende dingen aan.

[The_ Mad_Ping]

HaTe schreef op dinsdag 9 januari 2024 @ 11:18:
Het lijkt erop dat mijn CO2 meter in de OpenAir kapot is. Hij daalt niet meer onder de 1000. Wat zou dit kunnen veroorzaken of kan ik hem hercalibreren ofzo?
[Afbeelding]

Er is een force re-caibrate option : https://esphome.io/components/sensor/scd4x.html echter moet je hiervoor wel een nieuwe YAML uploaden. Interresant om te zien ik heb dit gedrag nog niet eerder waargenomen. Mocht het als je hem even buiten hebt opgehangen + restart hebt gedaan nog niet opgelost zijn kan ik je ook een nieuwe sensor sturen

[The_ Mad_Ping]

Bladeslayer schreef op dinsdag 9 januari 2024 @ 16:14:
[...]


Zijn er mensen die de bovenstaande config hebben lopen? Dus originele ducoboard + RF(met co2) sensor + Kleppen met Co2 / vocht sensor erop?

Voor de WAF zou het perfect zijn, maar het lijkt me dat je regelsysteem vrij gek is. Je meet op 2 plekken (CO2 in kamer en CO2 sensor in klep) en die sturen ook nog eens twee verschillende dingen aan.

Ik heb nog van niemand gehoord die dit ging doen, maar ik kan er naast zitten.

[Johnny Chimpo]

Hallo iedereen.

Ik volg dit forum nu al een paar maanden en het is echt verbazend om te zien hoe dit project groeit! Ik heb een tijdje geleden een duco silent aangeschaft om hem dan te automatiseren. Vorige week is alles geïnstalleerd geraakt en nu wil ik gaan bestellen.

Mag ik juist vragen
1. Of het klopt dat ik voor een ingebouwde valve een voeding nodig heb van 12V? Of heeft die ook 5V nodig voor de esp e.d.?
2. Ik wil een co2 en humidity sensor op een klep naar de open keuken/woonkamer zetten. Worden die sensoren dan door de klep gevoedt?
3. Ik wil ook een humidity sensor op een kanaal naar de badkamer hangen. Die plugt dan gewoon in de open AIR mini?

Mijn excuses als deze info toch ergens te vinden is. Ik heb al veel ingelezen, maar hier twijfelde ik nog over.

Hoed gaat af voor al het werk dat hier al gedaan is. Het is gewoon beter dan wat Duco zelf verkoopt. Dat vind ik zo schitterend aan open source projecten!

[aminam]

Zag deze posts en besefte dat het de perfecte manier was om mijn jaren 80 type c ventilatie een upgrade te geven en meer controle te krijgen over wanneer er lucht het huis uit gaat. Voor nu heb ik een ducobox silent gekocht met de oam (voorgeprogrammeerd) en vochtsensor. Een externe klep ga ik er later denk ik nog aan toevoegen. Heb op een proxmox servertje een home assistant VM neergezet, esphome eraan toegevoegd en de oam daaraan toegevoegd.

Mijn complimenten voor de initiatiefnemers, de instructies zijn hartstikke prima, beter dan veel fabrikanten dat doen. En het werkt! Ga me nu bezig houden met wat bekender raken met HA (mijn hoofd denkt telkens nog dat het voor high availability staat).

[ Voor 4% gewijzigd door aminam op 12-01-2024 09:29 ]

[internetgasten2]

hjw-001 schreef op vrijdag 29 december 2023 @ 13:46:
Ik ben inmiddels helemaal over op de vraaggestuurde scripts en dus ook dashboards in Home Assistant die voornamelijk weergeven en informeren. Iedere ruimte is een input_select met standaard, medium of hoge vraag. Gestuurd met verschillende input sensoren en regels. De scripts bepalen de snelheid en stand van de kleppen. Meerdere ruimtes met hoge vraag is ook (nóg) hogere snelheid evenzo kan je ook wat meer sturing schrijven bij vraag die tegelijk ontstaat op de BG + Etage. Het overruled elkaar wat minder (t.o.v.) mijn oude situatie met losse automatiseringen per ruimte.

Wouw erg mooi, Kun je aangeven hoe je weer terug gaat naar stand AUTO?

Eventueel je Yaml file delen?

[hjw-001]

internetgasten2 schreef op donderdag 18 januari 2024 @ 09:40:
[...]


Wouw erg mooi, Kun je aangeven hoe je weer terug gaat naar stand AUTO?

Eventueel je Yaml file delen?

Ik zal mijn yamls en scripts binnenkort ff delen. Zitten nog paar foutjes in.

De lage ventilatiestand wordt getriggerd doordat de verschillende automatiseringen uit de kamers terugspringen naar de standaard / default vraag.
Alles werkt in principe volgende de automatiseringen ('AUTO') tenzij de volgende switches aanstaan:
- Silent modus > snelheid altijd 25% lager met minimum van 15%
- Priority modus > automatiseringen worden tijdelijk gepauzeerd en niet uitgevoerd.
- Timer op de priority modus > Priority modus gaat automatisch uit na 3 uur.

Zo had ik het nu zelf ingeregeld.

[Johnny Chimpo]

Hallo

Dit weekend heb ik de open AIR mini geflashed en geïnstalleerd in de Ducobox. In HA zie ik nu de RPM en ik kan de snelheid aanpassen. Tof!

Nu heb ik 2 sensoren toegevoegd op de open AIR mini zelf. Op poort 1 een RH +CO2 en op poort 2 een RH. De yaml compileert en is geüpload maar in de logs zie ik voor beide sensoren de volgende error:

[E][sht3xd:036]: Communication with SHT3xD failed!
[E][uart:015]: Reading from UART timed out at byte 0!
[W][senseair:024]: Reading data from SenseAir failed!

Ik moet zeggen dat ik van yaml niet veel kaas gegeten heb. Het zou dus vrij goed kunnen dat het gewoon aan de code ligt.

code:

#Sensor port 1
  - platform: sht3xd
    i2c_id: i2c_sensor_1
    temperature:
      name: "Temperatuur keuken/living"
      id: air_temperature_2
    humidity:
      name: "Luchtvochtigheid keuken/living"
      id: air_humidity_2
    address: 0x44
    update_interval: 60s
  - platform: senseair
    uart_id: uart_sensor_1
    co2:
      name: "CO2 keuken/living"
      id: air_co2
    update_interval: 60s

#Sensor port 2
  - platform: sht3xd
    i2c_id: i2c_sensor_2
    temperature:
      name: "Temperatuur badkamer"
      id: air_temperature
    humidity:
      name: "Luchtvochtigheid badkamer"
      id: air_humdity
    address: 0x44
    update_interval: 60s

In HA zie ik de sensoren wel, maar er wordt geen waarde weergegeven.

Heeft er iemand een idee wat ik verkeerd doe?

[ Voor 0% gewijzigd door Johnny Chimpo op 21-01-2024 23:56 . Reden: typo ]

[The_ Mad_Ping]

The_ Mad_Ping schreef op zaterdag 28 oktober 2023 @ 18:03:
Hey @rubenhofmans

De configuratie voor je Co2 sensor:

code:

sensor:
  - platform: scd4x
    i2c_id: i2c_sensor_1 #Of sensor 2 (afhankelijk van waar deze op zit)
    co2:
      name: "Open AIR Mini Sensor 1 CO2"
      id: air_Co2
      accuracy_decimals: 0
    temperature:
      name: "Open AIR Mini Sensor 1 Temperature"
      id: air_temperature
      accuracy_decimals: 2
    humidity:
      name: "Open AIR Mini Sensor 1 Humidity"
      id: air_humidity
      accuracy_decimals: 2
    update_interval: 30s
    measurement_mode: periodic

Voor de Nox en VOC mocht iemand deze al hebben is het:

code:

  - platform: sgp4x
    i2c_id: i2c_sensor_1  #Of sensor 2 (afhankelijk van waar deze op zit)
    voc:
      name: "VOC Index"
      id: air_VOC
    nox:
      name: "NOx Index"
      id: air_NOx
    compensation:
      temperature_source: air_temperature
      humidity_source: air_humidity
    update_interval: 30s

veel plezier ermee

@Johnny Chimpo Jij doet helemaal niks fout! Ik doe wat fout... Ik heb de sensor code niet geupdate op github!

Bovenstaande code dien je te gebruiken voor je sensoren! Sorry

Edit: Voor alleen de RH Sensor wordt de SHT-2X gebruikt. Code hiervoor kan je hier vinden: https://github.com/Flamin...pen%20Air%20Mini/Software

[ Voor 6% gewijzigd door The_ Mad_Ping op 22-01-2024 12:48 ]

[Johnny Chimpo]

@The_ Mad_Ping bedankt voor je support!

Had ik nu maar een paar pagina's verder gelezen, had ik dit eigenlijk zelf kunnen vinden.

Alles werkt nu naar behoren. Ik ga het even laten rusten nu en volgend weekend ga ik eens kijken naar de automations van Slurpgeit. Die zien er echt wel mooi uit!

[joost_e]

Hallo!

Vandaag eindelijk er aan toegekomen om de open air te installeren in mijn ducobox. Hardwarematig ging dit vlekkeloos, en na instellen wifi werd hij ook gelijk gevonden door HA. Ik krijg hem echter niet zichtbaar in ESPHome om te adopten. Ik heb multicast DNS al gecontroleerd op mijn UDM, dat lijkt goed te staan. Is iemand anders hier toevallig ook tegenaan gelopen en/of heeft tips om dit probleem te verhelpen? Dank!

Update: Ik heb nu ook geprobeerd om op mijn laptop met esphome een nieuwe firmware te compileren, maar als ik die via de webinterface probeer te uploaden krijg ik "Update Failed: Wrong Magic Byte".

Update 2: Upload met esphome vanaf de commandline werkt wel. Ik krijg nu sensordata in HA, maar nog steeds geen discovery. Vanavond maar eens verder

[ Voor 33% gewijzigd door joost_e op 24-01-2024 10:44 ]

[Dlanor80]

Vandaag heb ik de nieuwe Open AIR External Valve geïnstalleerd! De valve past naadloos in de spirobuizen.


Ik heb de valve geplaatst op een aftakking naar het washok/logeerkamer/werkplek. De aftakking zit met t-stuk aangesloten op de buis vanuit de woonkamer. Ik heb de buis gehalveerd zodat ik de valve in het midden kon plaatsen. De spirobuis doorhalen koste het meeste tijd. Maak je gebruik van flexibele buizen dan is het nog makkelijker. Daarna was de Open AIR External Valve zo geplaatst. Onder de valve heb ik een balkje geplaatst zodat de buis niet leunt op de verwarmingsleiding.



Ik heb de pre-programmed versie gekocht en na de koppeling met de wifi de firmware geüpload. Echt heel makkelijk. Echt top ontwerp.

[Leftblank]

We hebben twee kleppen in onze Duco die 'vast' zitten op zo'n 30% open, ook bij 'n reboot gaan ze niet significant verder open of dicht, wel tikken ze aanhoudend. Doordat de klep niet helemaal dicht zit kan ik ze niet uit m'n Duco schuiven. Het staat mij bij dat de instructies nogal expliciet waren over het niet met de hand bewegen van de valves; weet iemand een veilige manier om ze nu toch los te halen?

Ik vermoed dat de voeding van de valves beschadigd is geraakt bij een recente lekkage rond onze ventilatiebuis maar in gemonteerde toestand is het lastig om na te gaan wat er precies defect is.

Edit: uiteindelijk heb ik de valves losgekregen door ze voorzichtig met de hand de bewegen na 'n tip van Flamingo.

[ Voor 8% gewijzigd door Leftblank op 01-02-2024 10:44 ]

[manusjevanalles]

Dlanor80 schreef op zaterdag 27 januari 2024 @ 17:20:
Vandaag heb ik de nieuwe Open AIR External Valve geïnstalleerd! De valve past naadloos in de spirobuizen.

[Afbeelding]

[Afbeelding]

[Afbeelding]

Ik heb de valve geplaatst op een aftakking naar het washok/logeerkamer/werkplek. De aftakking zit met t-stuk aangesloten op de buis vanuit de woonkamer. Ik heb de buis gehalveerd zodat ik de valve in het midden kon plaatsen. De spirobuis doorhalen koste het meeste tijd. Maak je gebruik van flexibele buizen dan is het nog makkelijker. Daarna was de Open AIR External Valve zo geplaatst. Onder de valve heb ik een balkje geplaatst zodat de buis niet leunt op de verwarmingsleiding.

[Afbeelding]

[Afbeelding]

[Afbeelding]

Ik heb de pre-programmed versie gekocht en na de koppeling met de wifi de firmware geüpload. Echt heel makkelijk. Echt top ontwerp.

Mooi! Zo ziet het er bij mij ook ongeveer uit. Hoe heb je die buizen doorgehaald? Gezaagd oid? Het moet wel recht doorgehaald worden.

[Dlanor80]

manusjevanalles schreef op maandag 29 januari 2024 @ 16:13:
[...]
Mooi! Zo ziet het er bij mij ook ongeveer uit. Hoe heb je die buizen doorgehaald? Gezaagd oid? Het moet wel recht doorgehaald worden.

Ik heb de buis losgehaald en rondom afgetekend. Ik heb ze gezaagd met een ouderwetse handzaag. Ik heb er 7cm buis tussenuit gehaald.

[MrFalconbury]

joost_e schreef op dinsdag 23 januari 2024 @ 18:24:
Hallo!

Vandaag eindelijk er aan toegekomen om de open air te installeren in mijn ducobox. Hardwarematig ging dit vlekkeloos, en na instellen wifi werd hij ook gelijk gevonden door HA. Ik krijg hem echter niet zichtbaar in ESPHome om te adopten. Ik heb multicast DNS al gecontroleerd op mijn UDM, dat lijkt goed te staan. Is iemand anders hier toevallig ook tegenaan gelopen en/of heeft tips om dit probleem te verhelpen? Dank!

Update: Ik heb nu ook geprobeerd om op mijn laptop met esphome een nieuwe firmware te compileren, maar als ik die via de webinterface probeer te uploaden krijg ik "Update Failed: Wrong Magic Byte".

Update 2: Upload met esphome vanaf de commandline werkt wel. Ik krijg nu sensordata in HA, maar nog steeds geen discovery. Vanavond maar eens verder

Eindelijk ben ik ook begonnen met de kleppen te installeren, alleen als ik de standaard (gewijzigde of ongewijzigde) yaml upload krijg ik ook "Wrong Magic Byte". De foutmelding geeft geloof ik aan dat het om de !lambda gaat. Heeft iemand daar al een oplossing voor?

Het is inmiddels wel gelukt de fanspeed aan te passen zodat deze wordt beinvloed door verschillende sensors, allen met input_numbers zodat e.e.a. traploos is.

Schema (de kleppen moeten dus nog):

[ Voor 19% gewijzigd door MrFalconbury op 06-02-2024 07:36 ]

[MrFalconbury]

@joost_e ik ben erachter wat het was bij mij, hopelijk bij jou ook. Ten eerste moest ik erachter komen dat ik moest compileren ;-) Ik heɓ het open-air-valve bestand aangevuld mrt de code zodat de naam hetzelfde was als op de uploadpagina. Daarna bleek dat als je het compileert dat je twee bestanden krijgt: een firmware_factory.bin en een firmware.bin, ik gebruikte de firmware.bin, toen ging het goed.

Nu fysiek installeren en aan het programmeren weer. Big Thanks @The_ Mad_Ping and @thomasv and Flamingo-tech!

[ Voor 14% gewijzigd door MrFalconbury op 07-02-2024 01:40 ]

[joost_e]

Dank, bij mij was het inderdaad ook dat ik firmware_factory gebruikte. Er staat ergens dat na een succesvolle compile de locatie van het resulterende bestand naar de terminal wordt geprint. Bij mij was dit die _factory, vandaar dat ik die probeerde te uploaden.

MrFalconbury schreef op woensdag 7 februari 2024 @ 00:35:
@joost_e ik ben erachter wat het was bij mij, hopelijk bij jou ook. Ten eerste moest ik erachter komen dat ik moest compileren ;-) Ik heɓ het open-air-valve bestand aangevuld mrt de code zodat de naam hetzelfde was als op de uploadpagina. Daarna bleek dat als je het compileert dat je twee bestanden krijgt: een firmware_factory.bin en een firmware.bin, ik gebruikte de firmware.bin, toen ging het goed.

Nu fysiek installeren en aan het programmeren weer. Big Thanks @The_ Mad_Ping and @thomasv and Flamingo-tech!

P.S.: Ik heb inmiddels een versie van een config gemaakt die ervoor zorgt dat de Open Air wel wordt gevonden door de mDNS discovery van ESPHome, en dus kan worden toegevoegd aan de ESPHome add-on in Home Assistant. Als ik wat meer tijd heb wil ik gaan kijken of ik deze config wat meer generiek kan maken zodat hij geschikt is voor algemeen gebruik

[debruina16]

Ik heb ook een open air mini, vandaag ingebouwd en werkt meteen. Nog wel een leek vraagje

Ik ben ingelogd in eigen AP van de open air en vervolgens gekoppeld aan mijn wifinetwerk. Daarna werd de openair meteen gezien in homeassistent. Ik zie de openair niet onder de addon ESP home in homeassistant staan. Nou heb ik de openair ook niet via die weg toegevoegd maar ik had eigenlijk verwacht dat ik de openair daar zou kunnen adopten. Ik heb een voorgeprogrammeerde openair

Of moet dat anders?

[ Voor 4% gewijzigd door debruina16 op 14-02-2024 13:51 ]

[Dlanor80]

debruina16 schreef op woensdag 14 februari 2024 @ 13:50:
Ik heb ook een open air mini, vandaag ingebouwd en werkt meteen. Nog wel een leek vraagje

Ik ben ingelogd in eigen AP van de open air en vervolgens gekoppeld aan mijn wifinetwerk. Daarna werd de openair meteen gezien in homeassistent. Ik zie de openair niet onder de addon ESP home in homeassistant staan. Nou heb ik de openair ook niet via die weg toegevoegd maar ik had eigenlijk verwacht dat ik de openair daar zou kunnen adopten. Ik heb een voorgeprogrammeerde openair

Of moet dat anders?

Ik heb een nieuw device aangemaakt in ESPhome, YAML opgebouwd en daarna YAML geüpload. Daarna stond hij direct in ESPhome.

[Johnny Chimpo]

Vandaag op een random moment is de open air mini offline gegaan. Op de print zijn nu 4 leds gaan pinken. De stekker even uit trekken hielp niet.

EDIT: supersnelle reactie gekregen van @The_ Mad_Ping om een oplossing aan te bieden! Bedankt!

[ Voor 28% gewijzigd door Johnny Chimpo op 17-02-2024 13:07 ]

[The_ Mad_Ping]

Johnny Chimpo schreef op zaterdag 17 februari 2024 @ 12:20:
Vandaag op een random moment is de open air mini offline gegaan. Op de print zijn nu 4 leds gaan pinken. De stekker even uit trekken hielp niet.
Moet ik nu opnieuw firmware flashen? OTA lukt ook niet meer.

Klinkt als garantie :)! Ik stuur je een PB.

[ianmen]

Om de een of andere reden heb ik er om de 2-3 weken last van dat mijn Open Air Valve 'Vastloopt'. Ik kan dan commando's sturen wat ik wil, of een reboot to calibrate maar er zit geen beweging in de klep. Ik hoor ook niets bij de ducobox. Onderstaand de output van de ESPHome Log. Enigste wat ik kan doen is mijn ducobox weer openmaken.

Zit dit in de hardware van de valve of kan ik dit software matig oplossen? Zoals je ziet is er wel een verbinding want ik krijg dew point etc. wel door.

[el_duderino]

Enig idee wanneer er weer mini's en valves op voorraad komen?

[The_ Mad_Ping]

ianmen schreef op dinsdag 27 februari 2024 @ 08:35:
Om de een of andere reden heb ik er om de 2-3 weken last van dat mijn Open Air Valve 'Vastloopt'. Ik kan dan commando's sturen wat ik wil, of een reboot to calibrate maar er zit geen beweging in de klep. Ik hoor ook niets bij de ducobox. Onderstaand de output van de ESPHome Log. Enigste wat ik kan doen is mijn ducobox weer openmaken.

Zit dit in de hardware van de valve of kan ik dit software matig oplossen? Zoals je ziet is er wel een verbinding want ik krijg dew point etc. wel door.

[Afbeelding]

Hey @ianmen Als je de klept uit je ventilatie box haalt, homed deze dan nog netjes? Mogelijk dat dit niet helemaal goed gaat. Dan beweegt hij voorbij de switch.. mocht dit of iets anders het zijn dan valt dit gewoon onder garantie en krijg je een nieuwe klep

[The_ Mad_Ping]

el_duderino schreef op dinsdag 27 februari 2024 @ 20:45:
Enig idee wanneer er weer mini's en valves op voorraad komen?

Eind volgende week verwachten we aan de verhoogde vraag te kunnen voldoen, doordat we een grotere batch hebben geproduceerd! Daarnaast introduceren we een nieuwe versie van de AIR Mini+ en de Valve. De Valve is voorzien van een nieuw homingmechanisme dat zonder schakelaar werkt, wat de betrouwbaarheid moet verhogen. We maken nu gebruik van een klein magneetje in de klep en detecteren het magnetisch veld met een hall-effectsensor.

De Air Mini is zodanig aangepast dat deze zonder enige aanpassing of het knippen van kabels in de Orcon MVS-15 series te installeren is. Verder zijn er nog enkele kleine verbeteringen doorgevoerd, waarover ik volgende week meer informatie zal verstrekken

Mocht je voor die tijd meer informatie willen, houd dan dit weekend GitHub in de gaten.

[ Voor 22% gewijzigd door The_ Mad_Ping op 27-02-2024 22:35 ]

[stevenP]

Bij dit topic terechtgekomen in mijn zoektocht mijn itho CVE-S ook op de slaapkamers te kunnen laten afzuigen. Nu, bij douchen, zou het hele huis wakker worden omdat de fan naar 100% slaat en een klep zou uitkomst bieden.

Kijkend naar @Dlanor80 ziet dat er super uit; zo'n klep vlak naast de itho voordat de buis naar de kamer vertrekt moet zeker lukken.

Kunnen ze goed standalone draaien? uiteraard kan de automation via mijn HA lopen, geen probleem. Mooiste zou zijn als ik 'm direct op een CT-klem, flowmeter oid kan laten schakelen dan kan hij standalone draaien en zal hij niet beïnvloed worden door netwerk/HA-storingen.

//toevoeging:
bij de Tindie DIY-pack zie ik staan dat er een barrelplug 12v moet komen, maar ik zie een JST-connector. Is dat printje wat er nog tussen moet ergens te krijgen?
Ook de vraag voor de sensoren die ik zie, zijn dat de sensoren die @Dlanor80 achterop de klep heeft gemonteerd? En zijn die dan als sensor zichtbaar in HA als ik standalone draai?

[ Voor 22% gewijzigd door stevenP op 28-02-2024 13:38 ]

[wpeterw]

Hallo,

Ik heb een ORCON MVS15R zonder de vochtsensor, weet iemand of deze achteraf toe te voegen is ? Ik kom wel losse sensors tegen maar ik kan niet vinden of deze zo in de MVS15R geprikt kan worden.

[Tazzios]

Ik heb een openair valve met externe behuizing. Nu zou ik daar nog een dallas temperatuur sensor aan will knopen zodat ik geen 2e esp hoef te plaatsen. Kan dat en op welke pinnen/ draden moet ik dan aansluiten? De sensor 1 connector gebruik ik niet.

[el_duderino]

wpeterw schreef op zondag 3 maart 2024 @ 10:12:
Hallo,

Ik heb een ORCON MVS15R zonder de vochtsensor, weet iemand of deze achteraf toe te voegen is ? Ik kom wel losse sensors tegen maar ik kan niet vinden of deze zo in de MVS15R geprikt kan worden.

Geen antwoord op de vraag, maar ik heb een Tuya zigbee sensortje van 7 euro in de badkamer gelegd. Veel sneller en accurater. Knoop daar in HA wat logica aan vast.

[Hathi]

el_duderino schreef op zondag 3 maart 2024 @ 18:36:
[...]

Geen antwoord op de vraag, maar ik heb een Tuya zigbee sensortje van 7 euro in de badkamer gelegd. Veel sneller en accurater. Knoop daar in HA wat logica aan vast.

Welke sensor heb je? Ik heb ook zo’n ding in de badkamer hangen, maar die is echt veel te traag om op basis daarvan de ventilatie aan te sturen. Is er wel eentje op een batterij, dus wellicht dat die vanuit een batterijverbruik oogpunt maar een paar keer per uur een meting doorstuurt?

[marvel27]

Idem hier. Ik heb hem bovenop de douchewand geplaatst, en ik vind hem best wel snel genoeg. Maar het grote probleem is wat mij betreft dat hij regelmatig uit mijn zigbee netwerk wordt gegooid, waardoor ik hem opnieuw niet koppelen. Gebeurt dat bij jullie ook?

[el_duderino]

Hathi schreef op zondag 3 maart 2024 @ 18:41:
[...]

Welke sensor heb je? Ik heb ook zo’n ding in de badkamer hangen, maar die is echt veel te traag om op basis daarvan de ventilatie aan te sturen. Is er wel eentje op een batterij, dus wellicht dat die vanuit een batterijverbruik oogpunt maar een paar keer per uur een meting doorstuurt?

Ik heb deze https://www.aliexpress.com/item/1005006128683842.html
Hij stuurt geen update als er geen noemenswaardige verandering is, maar zodra de luchtvochtigheid oploopt begint hij regelmatig updates te sturen, ik denk ongeveer 1 keer per minuut, maar soms zit er een paar minuten tussen.

[el_duderino]

marvel27 schreef op zondag 3 maart 2024 @ 19:16:
Idem hier. Ik heb hem bovenop de douchewand geplaatst, en ik vind hem best wel snel genoeg. Maar het grote probleem is wat mij betreft dat hij regelmatig uit mijn zigbee netwerk wordt gegooid, waardoor ik hem opnieuw niet koppelen. Gebeurt dat bij jullie ook?

Meer routers toevoegen denk ik, dus zigbee devices die altijd aan de stroom hangen (bv een lamp) en ook eens bekijken of hij niet toevallig een router pakt die erg ver weg is. In dat geval ontkoppelen en aan eentje koppelen die dichterbij zit.

[Tarquin]

Ontwerptip.

Ik zou het wel een toevoeging vinden als de controller niet op de printplaat gesoldeerd zit maar met stekkers (de standaard headers die je vindt bij ontwikkelbordjes).

Het is dan makkelijk om de controller te vervangen als hij kapot is, of om hem te flashen: omdat die ontwikkelbordjes een USB aansluiting hebben kun je hem eruit wippen en even via de USB flashen.

Ik denk dan aan een Wemos mini, of aan een ESP32 ontwikkelbordje. Kies één model en klaar, ondersteuning voor meerdere modellen is niet nodig.

[ianmen]

The_ Mad_Ping schreef op dinsdag 27 februari 2024 @ 22:31:
[...]


Hey @ianmen Als je de klept uit je ventilatie box haalt, homed deze dan nog netjes? Mogelijk dat dit niet helemaal goed gaat. Dan beweegt hij voorbij de switch.. mocht dit of iets anders het zijn dan valt dit gewoon onder garantie en krijg je een nieuwe klep

Dank! Ik heb hem eruit gevist, de klep was doorgedraaid en de buitenkant van de klep (met sensor) zat aan de binnenkant. Kabels klem etc. Hij staat nu terug goed erin. Mocht het weer voorkomen dan neem ik even contact op voor garantie.

[webber87]

Ik heb ook zo'n Orcon hangen inclusief vochtsensor. Echter, als ik ga douchen dan toert het niet echt op. Ik zet het dan handmatig via de bedieningspaneeltje op stand 3. Dan hoor ik het goed op toeren komen.

Echter, klopt mijn logica eigenlijk wel? Hoogste stand = meeste/beste afvoer van vochtige lucht. We hebben trouwens een mega kleine badkamer (4m2 ofzo).

Misschien dat ik het zou kunnen aansturen met een aparte sensor. Echter, zit mijn box achter een inspectieluik, welke ik net een paar maanden geleden netjes heb afgestuct, gekit en geverfd. Voor onderhoud wil ik het best open maken over een paar jaar, maar niet om een sensor/domitica toe te voegen bij de box.

Heb het topic niet helemaal doorgespit, kan ik ook iets met Home Assistant en niet bij de box zelf te hoeven?

[stevenP]

webber87 schreef op woensdag 6 maart 2024 @ 10:15:
Ik heb ook zo'n Orcon hangen inclusief vochtsensor. Echter, als ik ga douchen dan toert het niet echt op. Ik zet het dan handmatig via de bedieningspaneeltje op stand 3. Dan hoor ik het goed op toeren komen.

Echter, klopt mijn logica eigenlijk wel? Hoogste stand = meeste/beste afvoer van vochtige lucht. We hebben trouwens een mega kleine badkamer (4m2 ofzo).

Misschien dat ik het zou kunnen aansturen met een aparte sensor. Echter, zit mijn box achter een inspectieluik, welke ik net een paar maanden geleden netjes heb afgestuct, gekit en geverfd. Voor onderhoud wil ik het best open maken over een paar jaar, maar niet om een sensor/domitica toe te voegen bij de box.

Heb het topic niet helemaal doorgespit, kan ik ook iets met Home Assistant en niet bij de box zelf te hoeven?

gaat licht offtopic dit, maar er is door iemand al een remote gehackt. Feitelijk "drukt" een ESP op de knop van je remote. Je hoeft dan niet bij de box, maar krijgt geen feedback/data aangezien je puur die esp gebruikt om op de knop te drukken. Als je via HA het aan een zigbee vochtsensor hangt hoeft dat geen probleem te zijn.

[The_ Mad_Ping]

Hallo allemaal,

Mijn excuses voor mijn recente afwezigheid; ik ben helaas ziek geweest.

Even een korte update over de Open AIR Minis:

Gezien de toename in vraag hebben we besloten om een grotere batch te produceren, wat ons normaal gesproken wat ademruimte zou geven. Tot nu toe waren we bijna elke week bezig met het produceren van kleine hoeveelheden.
Echter, op het laatste moment ontdekten we een probleem in de huidige batch, wat uitermate frustrerend is.

Aanstaande woensdag gaan we onderzoeken of we dit probleem kunnen oplossen. Als dat lukt, zullen de producten tegen het einde van de week beschikbaar zijn. Mocht het niet lukken, dan zijn we genoodzaakt om een nieuwe batch te produceren.

Om het ongemak enigszins te compenseren, introduceren we de volgende kortingscode:

SRRY4WA1T1NG<3

Met deze code ontvang je 10% korting op je gehele bestelling zodra de nieuwe kleppen en prints beschikbaar zijn.

We vinden het erg vervelend dat deze situatie zich heeft voorgedaan en betreuren het ongemak zeer.

Leuker nieuws, we zijn wel bezig met de ontwikkeling van een nieuw homing mechanisme van de kleppen, dit ziet er goed uit


Ps, ik plaats morgen reacties op alle bovenstaande geplaatste opmerkingen tijdens mijn afwezigheid

Groet

The Mad Ping

Edit: Ook wij leren hier helaas van! De volgende keer gaan we dit anders aanpakken!

[ Voor 3% gewijzigd door The_ Mad_Ping op 09-03-2024 11:31 ]

[The_ Mad_Ping]

Johnny Chimpo schreef op dinsdag 9 januari 2024 @ 23:27:
Hallo iedereen.

Ik volg dit forum nu al een paar maanden en het is echt verbazend om te zien hoe dit project groeit! Ik heb een tijdje geleden een duco silent aangeschaft om hem dan te automatiseren. Vorige week is alles geïnstalleerd geraakt en nu wil ik gaan bestellen.

Mag ik juist vragen
1. Of het klopt dat ik voor een ingebouwde valve een voeding nodig heb van 12V? Of heeft die ook 5V nodig voor de esp e.d.?
2. Ik wil een co2 en humidity sensor op een klep naar de open keuken/woonkamer zetten. Worden die sensoren dan door de klep gevoedt?
3. Ik wil ook een humidity sensor op een kanaal naar de badkamer hangen. Die plugt dan gewoon in de open AIR mini?

Mijn excuses als deze info toch ergens te vinden is. Ik heb al veel ingelezen, maar hier twijfelde ik nog over.

Hoed gaat af voor al het werk dat hier al gedaan is. Het is gewoon beter dan wat Duco zelf verkoopt. Dat vind ik zo schitterend aan open source projecten!

Thanks voor je compliment @Johnny Chimpo !

Hier vind je de antwoorden op je vragen:

1. De ingebouwde klep heeft een voedingsbron nodig die van 230Vac naar 12V en 5V converteert. Deze kun je selecteren uit een dropdownmenu op Tindie wanneer je je kleppen bestelt.
2. Ja, je hebt geen extra voedingen nodig voor je sensoren.
3. Ja, maar zorg ervoor dat deze van tevoren geprogrammeerd is!
3: Ja! wel even zorgen dat deze geprogrameerd is!

[The_ Mad_Ping]

Johnny Chimpo schreef op dinsdag 9 januari 2024 @ 23:27:
Hallo iedereen.

Ik volg dit forum nu al een paar maanden en het is echt verbazend om te zien hoe dit project groeit! Ik heb een tijdje geleden een duco silent aangeschaft om hem dan te automatiseren. Vorige week is alles geïnstalleerd geraakt en nu wil ik gaan bestellen.

Mag ik juist vragen
1. Of het klopt dat ik voor een ingebouwde valve een voeding nodig heb van 12V? Of heeft die ook 5V nodig voor de esp e.d.?
2. Ik wil een co2 en humidity sensor op een klep naar de open keuken/woonkamer zetten. Worden die sensoren dan door de klep gevoedt?
3. Ik wil ook een humidity sensor op een kanaal naar de badkamer hangen. Die plugt dan gewoon in de open AIR mini?

Mijn excuses als deze info toch ergens te vinden is. Ik heb al veel ingelezen, maar hier twijfelde ik nog over.

Hoed gaat af voor al het werk dat hier al gedaan is. Het is gewoon beter dan wat Duco zelf verkoopt. Dat vind ik zo schitterend aan open source projecten!

aminam schreef op vrijdag 12 januari 2024 @ 00:32:
Zag deze posts en besefte dat het de perfecte manier was om mijn jaren 80 type c ventilatie een upgrade te geven en meer controle te krijgen over wanneer er lucht het huis uit gaat. Voor nu heb ik een ducobox silent gekocht met de oam (voorgeprogrammeerd) en vochtsensor. Een externe klep ga ik er later denk ik nog aan toevoegen. Heb op een proxmox servertje een home assistant VM neergezet, esphome eraan toegevoegd en de oam daaraan toegevoegd.

Mijn complimenten voor de initiatiefnemers, de instructies zijn hartstikke prima, beter dan veel fabrikanten dat doen. En het werkt! Ga me nu bezig houden met wat bekender raken met HA (mijn hoofd denkt telkens nog dat het voor high availability staat).

Hey @aminam Thanks voor je complimenten! Veel plezier de komende tijd!

[The_ Mad_Ping]

Edit: removed foutje

[ Voor 99% gewijzigd door The_ Mad_Ping op 10-03-2024 14:39 ]

[The_ Mad_Ping]

Dlanor80 schreef op zaterdag 27 januari 2024 @ 17:20:
Vandaag heb ik de nieuwe Open AIR External Valve geïnstalleerd! De valve past naadloos in de spirobuizen.

[Afbeelding]

[Afbeelding]

[Afbeelding]

Ik heb de valve geplaatst op een aftakking naar het washok/logeerkamer/werkplek. De aftakking zit met t-stuk aangesloten op de buis vanuit de woonkamer. Ik heb de buis gehalveerd zodat ik de valve in het midden kon plaatsen. De spirobuis doorhalen koste het meeste tijd. Maak je gebruik van flexibele buizen dan is het nog makkelijker. Daarna was de Open AIR External Valve zo geplaatst. Onder de valve heb ik een balkje geplaatst zodat de buis niet leunt op de verwarmingsleiding.

[Afbeelding]

[Afbeelding]

[Afbeelding]

Ik heb de pre-programmed versie gekocht en na de koppeling met de wifi de firmware geüpload. Echt heel makkelijk. Echt top ontwerp.

Dlanor80 schreef op zaterdag 27 januari 2024 @ 17:20:
Vandaag heb ik de nieuwe Open AIR External Valve geïnstalleerd! De valve past naadloos in de spirobuizen.

[Afbeelding]

[Afbeelding]

[Afbeelding]

Ik heb de valve geplaatst op een aftakking naar het washok/logeerkamer/werkplek. De aftakking zit met t-stuk aangesloten op de buis vanuit de woonkamer. Ik heb de buis gehalveerd zodat ik de valve in het midden kon plaatsen. De spirobuis doorhalen koste het meeste tijd. Maak je gebruik van flexibele buizen dan is het nog makkelijker. Daarna was de Open AIR External Valve zo geplaatst. Onder de valve heb ik een balkje geplaatst zodat de buis niet leunt op de verwarmingsleiding.

[Afbeelding]

[Afbeelding]

[Afbeelding]

Ik heb de pre-programmed versie gekocht en na de koppeling met de wifi de firmware geüpload. Echt heel makkelijk. Echt top ontwerp.

Super vet je installatie te zien! Veel plezier ermee

[The_ Mad_Ping]

stevenP schreef op woensdag 28 februari 2024 @ 13:35:
Bij dit topic terechtgekomen in mijn zoektocht mijn itho CVE-S ook op de slaapkamers te kunnen laten afzuigen. Nu, bij douchen, zou het hele huis wakker worden omdat de fan naar 100% slaat en een klep zou uitkomst bieden.

Kijkend naar @Dlanor80 ziet dat er super uit; zo'n klep vlak naast de itho voordat de buis naar de kamer vertrekt moet zeker lukken.

Kunnen ze goed standalone draaien? uiteraard kan de automation via mijn HA lopen, geen probleem. Mooiste zou zijn als ik 'm direct op een CT-klem, flowmeter oid kan laten schakelen dan kan hij standalone draaien en zal hij niet beïnvloed worden door netwerk/HA-storingen.

//toevoeging:
bij de Tindie DIY-pack zie ik staan dat er een barrelplug 12v moet komen, maar ik zie een JST-connector. Is dat printje wat er nog tussen moet ergens te krijgen?
Ook de vraag voor de sensoren die ik zie, zijn dat de sensoren die @Dlanor80 achterop de klep heeft gemonteerd? En zijn die dan als sensor zichtbaar in HA als ik standalone draai?

Hoi @stevenP ! Bij deze antwoord op je vragen:
1: Yes deze krijg je bij je externe klep, zou je die los willen kopen en je klep zelf willen printen? (zo ja dan voegen wij dat printje los toe aan Tindie)
2: Zolang je verbonden bent met HA zullen die sensoren daar te zien zijn!

[The_ Mad_Ping]

wpeterw schreef op zondag 3 maart 2024 @ 10:12:
Hallo,

Ik heb een ORCON MVS15R zonder de vochtsensor, weet iemand of deze achteraf toe te voegen is ? Ik kom wel losse sensors tegen maar ik kan niet vinden of deze zo in de MVS15R geprikt kan worden.

@wpeterw

Thanks voor je vraag!

Helaas zijn de sensoren van Orcon niet compatible! Wel komt er een 3D printje beschikbaar (te koop en te downloaden) om Open AIR sensoren in je Orcon te plaatsen .

De rede om Orcon niet te ondersteunen is om dat ze een vrij groot aantal verschillende RH sensoren hebben gebruikt. Hiervan wordt echter maar 1 type ondersteund door Esphome. (+ de locatie met die gare pinheader is sub-optimaal)

[The_ Mad_Ping]

Tazzios schreef op zondag 3 maart 2024 @ 10:52:
Ik heb een openair valve met externe behuizing. Nu zou ik daar nog een dallas temperatuur sensor aan will knopen zodat ik geen 2e esp hoef te plaatsen. Kan dat en op welke pinnen/ draden moet ik dan aansluiten? De sensor 1 connector gebruik ik niet.

@Tazzios

Tof dat je dat gaat doen! De pinout van Open AIR Valve is hier te vinden : click

[Eggybert]

@The_ Mad_Ping Ik ben bezig onze oude ventilatiebox te vervangen door een ventilatie warmtepomp boiler samen met 4 zones met open air valves.
Dit zullen 4x een externe klep zijn.
3D opstelling hieronder.


Ik zou graag de kleppen intekenen. Ik kan wel de duco versie vinden maar niet de externe behuizing.
En ik ben heel benieuwd naar de nieuwe batch.

[stevenP]

The_ Mad_Ping schreef op zondag 10 maart 2024 @ 14:42:
[...]


Hoi @stevenP ! Bij deze antwoord op je vragen:
1: Yes deze krijg je bij je externe klep, zou je die los willen kopen en je klep zelf willen printen? (zo ja dan voegen wij dat printje los toe aan Tindie)
2: Zolang je verbonden bent met HA zullen die sensoren daar te zien zijn!

Tof dat je de tijd neemt alles zo uitgebreid te reageren

Ik kan inderdaad zelf printen, dat is geen enkel probleem.
Refererend aan foto 1 van de DIY kit op tindie, lijkt het PCB'tje met barrel/JSP er niet bij te zitten. Begrijp ik goed dat je die als los product nog wil aanbieden? Of staat hij (per ongeluk) niet op de foto, maar is wel onderdeel van de set?


Voor de sensoren zie ik support staan voor de sht-31. Zie ik het goed als ik dan de sensor housing print, daar een SHT31 inleg en bij esphome de code toevoeg, dat de sensor dan op de rug van de klep kan 'zitten' en reading doorgeeft? Hij zal dan op de 8pins aansluiting "sensor1" geprikt moeten worden.

[The_ Mad_Ping]

Eggybert schreef op zondag 10 maart 2024 @ 16:30:
@The_ Mad_Ping Ik ben bezig onze oude ventilatiebox te vervangen door een ventilatie warmtepomp boiler samen met 4 zones met open air valves.
Dit zullen 4x een externe klep zijn.
3D opstelling hieronder.
[Afbeelding]

Ik zou graag de kleppen intekenen. Ik kan wel de duco versie vinden maar niet de externe behuizing.
En ik ben heel benieuwd naar de nieuwe batch.

Woah vet he! Ik heb je een PB gestuurd De behuizing + print van de externe klep zullen de komende weken ergens op Github staan. We moeten eerst die Open AIR Minis fixen

[The_ Mad_Ping]

stevenP schreef op zondag 10 maart 2024 @ 17:03:
[...]

Tof dat je de tijd neemt alles zo uitgebreid te reageren

Ik kan inderdaad zelf printen, dat is geen enkel probleem.
Refererend aan foto 1 van de DIY kit op tindie, lijkt het PCB'tje met barrel/JSP er niet bij te zitten. Begrijp ik goed dat je die als los product nog wil aanbieden? Of staat hij (per ongeluk) niet op de foto, maar is wel onderdeel van de set?
[Afbeelding]

Voor de sensoren zie ik support staan voor de sht-31. Zie ik het goed als ik dan de sensor housing print, daar een SHT31 inleg en bij esphome de code toevoeg, dat de sensor dan op de rug van de klep kan 'zitten' en reading doorgeeft? Hij zal dan op de 8pins aansluiting "sensor1" geprikt moeten worden.

Deze wordt straks toegevoegd aan de DIY Valve. Bij bestelling van die optie krijg je dan de voeding,boutjes en inserts erbij.

Wat betreft sensoren, inprincipe kan alle sensoren gebruiken die beschikbaar zijn op het ESPhome platform. Wij hebben een aantal sensoren gemaakt die in de geprinte behuizing passen. Kabeltje er in , programeren en klaar om te gaan. Met deze sensoren kan je het volgende meten: Co2, RH, Temp , eNox en eVOC

[The_ Mad_Ping]

Hoi Allen,

Goed nieuws, we hebben de Open AIR Mini weten te fixen gisteren :D!

Dat betekend dat ze vanaf dit weekend weer te bestellen zijn. Wij leveren wel iets langzamer dan normaal, omdat er een behoorlijke backlog is met geintresseerde. Het kan zijn dat het 1-2 weken duurt voordat je je printje hebt! Wij proberen dit uiterraard zo snel mogelijk te doen.

Ik zal vrijdag een post maken met de veranderingen aan de print en de nieuwe features, na deze post zijn ze weer te bestellen op Tindie!

vergeet de volgende kortingscode niet als je gaat bestellen : "SRRY4WA1T1NG<3". Dan krijg je 10% korting op je hele order!

[Marcel1024]

Ik heb een Buva smartstream 019V6 uit 2010, die helaas niet op home assistant kan. De motor aansluiting lijkt hetzelfde als de DUCO. Heeft er iemand ervaring mee, en moet kan ik nog een motor type vergelijken?

[The_ Mad_Ping]

Marcel1024 schreef op donderdag 14 maart 2024 @ 13:04:
Ik heb een Buva smartstream 019V6 uit 2010, die helaas niet op home assistant kan. De motor aansluiting lijkt hetzelfde als de DUCO. Heeft er iemand ervaring mee, en moet kan ik nog een motor type vergelijken?

Hey @Marcel1024 Als je een foto maakt van de huidige print in je installatie zien we snel genoeg of dat gaat werken of niet Als je die gewoon hier post dan kijk ik vanavond even.

[Marcel1024]

De motorkabel + sturing lijkt te passen, linksboven stekker mag los, want die zit aan een eigen esp8266

Alvast bedankt voor het kijken

[The_ Mad_Ping]

Marcel1024 schreef op donderdag 14 maart 2024 @ 15:27:
[Afbeelding]

De motorkabel + sturing lijkt te passen, linksboven stekker mag los, want die zit aan een eigen esp8266

Alvast bedankt voor het kijken

Hey @Marcel1024 dit gaat inderdaad wel werken staat er nog ergens een vermogen vermeld?

ps bij bestellen even Other aanvinken, dan krijg je een ge3D printe bodemplaat met dubbelzijdige tape. Deze kan je dan plakken op de plek van de huidige print.

[Marcel1024]

Ik kan het vermogen helaas niet vinden, maar ik ga de mini wel bestellen, plus de "renson" / buva kleppen ombouwen met een DIY kit, dank voor de info
