Het grote fancoil fan topic (om mee te koelen en verwarmen)

[Jazsie]

martois schreef op zaterdag 22 november 2025 @ 09:15:
Die staat er nog niet, maar naar alle waarschijnlijkheid 9 kw. Ik moet echter de muren al dichtmaken boven en daarvoor vast de juiste leidingen leggen voor de fancoils. De oude radiator leidingen heb ik allemaal verwijderd. Ik heb dikte genoeg voor een grote diameter; de leidingen komen in een 160mm voorzetwand.

Kans is groot dat ze vaak niet alle 6 tegelijkertijd aan staan. Kan uiteraard wel gebeuren. Voor zowel verwarmen als koelen.

Dan zou je infeite aan 32mm MLB (uitwendig) genoeg moeten hebben.

[prein2]

mijgmae schreef op maandag 24 november 2025 @ 14:23:
@prein2 ik ben heel erg benieuwd naar jouw ervaring met de Yoga, als wij een keer de badkamer aan gaan pakken zou dat namelijk een mooie oplossing zijn!

Eerste ervaring: ruimte voor aansluit leidingen is enorm krap. Een zooitje onderdelen is onderweg om de aansluiting te kunnen maken. To be continued

[Kodess]

Ik heb alle verwarmings buizen verwijderd voor de stuccer (en het systeem was uit 1960..)
We krijgen as week een warmtepomp en die komt in/op de garage ipv op zolder waar de cv stond.
Is er een ideale leidingdikte? Nu kan ik het nog kiezen. Het was 22mm hoofdleiding en 16mm naar de radiatoren die er waren (T10).

[P5ycho]

Tenzij je een joekel van een huis hebt dat >10kW nodig heeft is 25mm binnendiameter genoeg.

[Jazsie]

Kodess schreef op vrijdag 26 december 2025 @ 13:36:
Ik heb alle verwarmings buizen verwijderd voor de stuccer (en het systeem was uit 1960..)
We krijgen as week een warmtepomp en die komt in/op de garage ipv op zolder waar de cv stond.
Is er een ideale leidingdikte? Nu kan ik het nog kiezen. Het was 22mm hoofdleiding en 16mm naar de radiatoren die er waren (T10).

Zonder verdere info zoals hoeveel kW je warmtepomp is, is dit lastig zeggen.

Natte vinger werk 32mm mlb als hoofdleiding.

[Kodess]

Jazsie schreef op vrijdag 26 december 2025 @ 22:42:
[...]


Zonder verdere info zoals hoeveel kW je warmtepomp is, is dit lastig zeggen.

Natte vinger werk 32mm mlb als hoofdleiding.

95 m2 van het huis wordt dmv vloerverwarming verwarmd. 95 m2 dmv radiatoren/fancoils.
9 kW warmtepomp.
De 95m2 met radiatoren bestaat uit 5 slaapkamers, waarvan 1 de zolder is. Er is ook een badkamer die ook aan die hoofdleiding zit, maar daar gaan we dan misschien vloerverwarming inleggen en direct aansluiten.

[prein2]

@mijgmae hij hangt!

Ik heb hem opgehangen in een mini badkamer. Dus de kap erop of eraf doen is wat prutsen. Hopelijk hoef ik niet te vaak te ontluchten, want dan moet de kap eraf.

De plek voor aansluitingen is enorm krap, maar wel gelukt.. Maar wat een gevloek..

Hij doet 't verder goed. Interface op het toestel is eenvoudig en dus praktisch. Geluid productie op laagste stand is wel hoger dan mijn jagas, maar gezien het een badkamer is, absoluut comfortabel.

Ik heb de 250 versie. Die doet max 250 kuub lucht per uur, dat vertel ik omdat ik zelf slecht de verschillen tussen de drie versies kon vinden. Misschien is het alleen maar het formaat fan, of de draai snelheid.

Hij draait nu een uur. Binnen een maand beslis ik of hij ook in de hoofdbadkamer komt.

Voor de niet-kenners: dit is dus de yoga van ideal clima

[Seafarer]

prein2 schreef op zaterdag 27 december 2025 @ 21:26:
@mijgmae hij hangt!

Ik heb hem opgehangen in een mini badkamer. Dus de kap erop of eraf doen is wat prutsen. Hopelijk hoef ik niet te vaak te ontluchten, want dan moet de kap eraf.

De plek voor aansluitingen is enorm krap, maar wel gelukt.. Maar wat een gevloek..

Hij doet 't verder goed. Interface op het toestel is eenvoudig en dus praktisch. Geluid productie op laagste stand is wel hoger dan mijn jagas, maar gezien het een badkamer is, absoluut comfortabel.

Ik heb de 250 versie. Die doet max 250 kuub lucht per uur, dat vertel ik omdat ik zelf slecht de verschillen tussen de drie versies kon vinden. Misschien is het alleen maar het formaat fan, of de draai snelheid.

Hij draait nu een uur. Binnen een maand beslis ik of hij ook in de hoofdbadkamer komt.

Voor de niet-kenners: dit is dus de yoga van ideal clima

[Afbeelding]

[Afbeelding]

[Afbeelding]

Ziet er mooi uit.
Maar is deze ook IPX4 ? Zie link: https://www.bouwmaat.nl/a...nleggen-vochtige-ruimtes/
Aardlek schakelaar in huis ?

Edit: Speciaal ontworpen voor de badkamer zie ik. Zou goed moeten zijn.

[prein2]

@Seafarer uiteraard.

't bevalt allemaal prima. Boven in elke kamer een jaga briza net zero. Beneden een combi van vloerverwarming en briza bij de houten vloeren. 't draait nu nog op cv, maar de watertemperaturen zijn mooi laag.

Jammer dat technea geen ovum wilt verkopen hier in Rotterdam.

[ffdoordoen]

Een vraag aan de ervaringsdeskundigen over de Innova fancoils, wat mij nog niet helemaal duidelijk is:

Als je de Airleaf (of ik neem aan ook de Filomura) op watertemperatuur laat regelen, regelt ie dan ook nog op de setpunt temperatuur op het display?
Of wordt ie dan dom en loopt de fan totdat de watertemperatuur buiten de fan-stop limieten valt (ergo de WP stopt)?

Oftewel stopt de fan als de ingestelde ruimtetemperatuur is bereikt, ook als (nog steeds) aan de startcondities van de fan wordt voldaan?

Dank voor jullie reacties.

[JuutieZ]

@ffdoordoen
De klep in de aanvoer van een innova gaat open als de ruimtetemperatuur te laag is (thermostaat), de ventilator gaat pas aan als de watertemperatuur hoog genoeg is. De fansnelheid wordt hoger bij een groot verschil tussen de ruimtetemperatuur en de setpoint en hij gaat ook harder als de aanvoertemperatuur hoger is. (Dit is voor mij wel een beetje een probleem, de ventilator gaat bij een lage aanvoertemperatuur vrij langzaam draaien)

[Nico_GTR]

prein2 schreef op zaterdag 27 december 2025 @ 21:26:
@mijgmae hij hangt!

Ik heb hem opgehangen in een mini badkamer. Dus de kap erop of eraf doen is wat prutsen. Hopelijk hoef ik niet te vaak te ontluchten, want dan moet de kap eraf.

De plek voor aansluitingen is enorm krap, maar wel gelukt.. Maar wat een gevloek..

Hij doet 't verder goed. Interface op het toestel is eenvoudig en dus praktisch. Geluid productie op laagste stand is wel hoger dan mijn jagas, maar gezien het een badkamer is, absoluut comfortabel.

Ik heb de 250 versie. Die doet max 250 kuub lucht per uur, dat vertel ik omdat ik zelf slecht de verschillen tussen de drie versies kon vinden. Misschien is het alleen maar het formaat fan, of de draai snelheid.

Hij draait nu een uur. Binnen een maand beslis ik of hij ook in de hoofdbadkamer komt.

Voor de niet-kenners: dit is dus de yoga van ideal clima

[Afbeelding]

[Afbeelding]

[Afbeelding]

Wat een handig ding! Kun je meer vertellen? Ik zie daar eigenlijk ook wel wat in....kan ik die elektrische handdoekdroger eruit gooien en toch een warme badkamer hebben.

[prein2]

Nico_GTR schreef op dinsdag 30 december 2025 @ 10:37:
[...]


Wat een handig ding! Kun je meer vertellen? Ik zie daar eigenlijk ook wel wat in....kan ik die elektrische handdoekdroger eruit gooien en toch een warme badkamer hebben.

Tja.. Wat kan ik meer vertellen. Hij doet 't nu al 2 dagen prima. Hij maakt wel meer geluid dan andere fan coils. Aan de andere kant: als ik de afzuiging in de badkamer aanzet is dat harder.

Ik ga wel de wifi unit er nog bij bestellen. Dan kan ik 'm met een weekprogramma aan en uit zetten. Nu staat ie continue aan.

[Wolly]

prein2 schreef op dinsdag 30 december 2025 @ 10:51:
[...]


Tja.. Wat kan ik meer vertellen. Hij doet 't nu al 2 dagen prima. Hij maakt wel meer geluid dan andere fan coils. Aan de andere kant: als ik de afzuiging in de badkamer aanzet is dat harder.

Ik ga wel de wifi unit er nog bij bestellen. Dan kan ik 'm met een weekprogramma aan en uit zetten. Nu staat ie continue aan.

Kan je wel twee handdoeken “los” van elkaar ophangen? Die bovenste beugel lijkt net zover naar buiten te gaan als de onderste?

[prein2]

Wolly schreef op dinsdag 30 december 2025 @ 20:00:
[...]


Kan je wel twee handdoeken “los” van elkaar ophangen? Die bovenste beugel lijkt net zover naar buiten te gaan als de onderste?

Nee. De beugels zijn precies dezelfde maat. Wij hangen er nu inderdaad steeds 1 handdoek op..

Er zijn 3 of 4 posities waar je die stangen kan doen. De bovenste stang op de foto kan nog de helft naar beneden. Dat leek me al helemaal ondoenlijk met handdoeken..
En dan heb je bijna bovenaan nog een plek. Ook niet heel mooi..

Handdoek droogt wel prima, vanwege de geforceerde luchtstroom achterlangs

[ Voor 7% gewijzigd door prein2 op 30-12-2025 22:40 ]

[Martijn1993]

JuutieZ schreef op donderdag 7 augustus 2025 @ 18:35:
[...]

Modbus RTU kan zeker op de INN-FR-B32. Daarvoor gebruik je de +AB- connector. De + heb je niet nodig en waarschijnlijk moet je de A en B omdraaien, omdat deze niet goed zijn gelabeld

Voor anderen die dit ook proberen het is wel essentieel om jumper naast te dip switches te plaatsen om Modbus RTU aan de praat te krijgen.

Weet iemand waardoor de volgende foutcode wordt veroorzaakt.?
– B.A.: Stop for unsuitable water (machine in standby for 45 minutes)

De unit krijgt gewoon warmwater 22-35 graden.

[Wedge23]

Lollercopter schreef op maandag 8 september 2025 @ 09:42:
[...]

Helaas kom ik er nu achter dat er blijkbaar een I-versie en een S-versie is van de multi ducto.
De S-versie heeft een 0-10V aansturing.
De I-versie kan je via modbus of de Innova thermostaat aansturen.
Mijn plan was de unit met Zigbee 0-10V zenders aan te sturen (via homeassistant), maar ik blijk dus helaas de I-versie te hebben. Die Innova thermostaten voor de I versie zijn 150 euro per stuk , thanks but no thanks.
Ik ga denk ik even bij Innova informeren of ik niet wat kan uitwisselen om de S versie te krijgen ... En anders ga ik denk ik maar weer iets zelf in elkaar hobbyen om de unit met modbus aan te sturen....

Qua afwerking wil ik gewoon ronde ventielen gebruiken die inblazen in de ruimte, i.v.m. het gemak en het gebrek aan ruimte. De unit haalt de lucht gewoon uit de overloop, je krijgt dus een luchtstroom onder de deur terug naar de unit. Er zit genoeg ruimte onder de deur.

Ik ben benieuwd of je nog verder bent gekomen. Zelf ben ik onderhand ook toe aan het aanschaffen en inbouwen van de kanalen, 160mm, zit daar de isolatie nog omheen of is dat de buisdiameter incl isolatie?

Maar mijn belangrijkste vraag, is het nog gelukt om het systeem aan te sturen zonder de innova thermostaten? Ik heb de voorkeur om aan te sturen via modbus maar heb daar nog niet heel veel kaas van gegeten. ChatGPT & YT brengen me een heel eind.

[Jazsie]

160mm is de puur de aansluiting zelf.

Ik heb voor het begin stuk een flexieble 160mm met isolatie gekocht:
https://www.ventilatiesho...aluminium-lengte-3-meter/

Eindelijk hangt de Multi Ducto bij mij, nu verder met de kanalen.

@Lollercopter & @Wedge23: Hoe weet je welke versie controller je hebt, ik heb deze erin zitten:

[Wedge23]

@Jazsie en ben je tevreden met de werking? Bestuur je al via modbus of via vendor thermostaat? Hoe zit het met geluid, hoor je iets?

En wat heb je na het begin gebruikt voor de kanalen? En wat voor eindstukken, roosters? Muur of plafond?

Ik probeer documentatie boven water te vissen maar er valt niet veel te vinden.

[ Voor 19% gewijzigd door Wedge23 op 07-01-2026 11:09 ]

[Jazsie]

Zo ver ben ik nog niet, nu bezig met de kanalen. Begin is gewoon een stuk flexiebele buis met isolatie.
Komt uit op de muur met een rooster.

Heb mbt aansturen nog niks kunnen testen, doel is via modbus echter lijkt het erop dat ik de 0-10V versie heb maar dat weet ik niet zeker.

Zodra stroomvoorziening geregeld is kan ik -droog- testen met aansturen, hopelijk dat ik voor die tijd wat documentatie kan vinden erover...

Zal later foto's posten van de installatie indien de interesse er is.

[Elsdeniep]

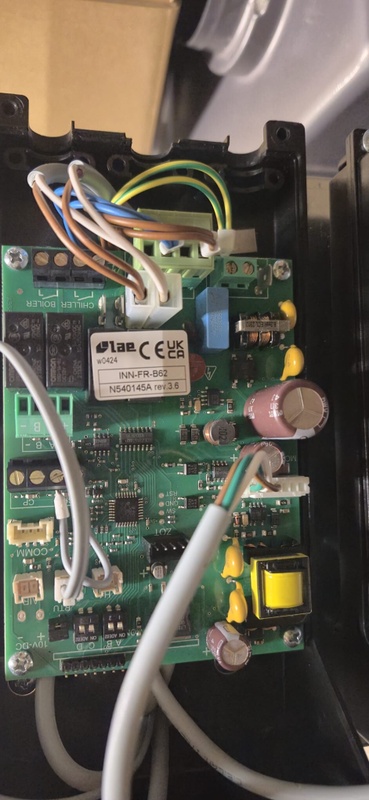

Hoe weet je welke versie controller je hebt, ik heb deze erin zitten:

Zit er geen sticker op het deksel?

[Elsdeniep]

Verwarmen met INNOVA AIRLEAF: fan draait niet als het water kouder is dan 30 graden.

n00ts schreef op woensdag 25 augustus 2021 @ 19:57:
...Verder geeft de specsheet vaan Innova aan dat deze vanaf 30 graden water temperatuur de fan gaat regelen....

Dat klopt. Onder 30 graden doet de fan het niet en de afgifte zonder dat de fan draait is heel klein.
Er zijn al eerder oplossingen aangedragen met een zomer/winter schakelaar.
Ik heb dat "slim" gemaakt met een Shelly 1 Mini.

OPLOSSING
Weerstand van circa 47 kOhm verbinden aan de O (van Output) van de Shelly.
Weerstand parallel schakelen met de sensor die de watertemperatuur meet.

Shelly AAN: winterstand (watertemperatuursensor "denkt" dat het water enkele graden warmer is)
Shelly UIT: zomerstand (temperatuur wordt niet gecorrigeerd)

LET OP
Weerstand op de O aansluiten.
Kies een Shelly (of elk ander wifi relais) met een droog contact.

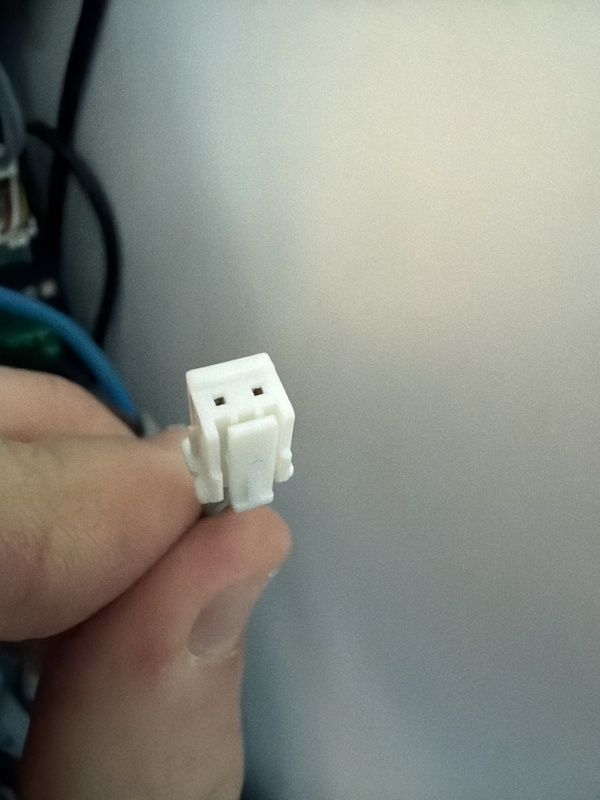

De kabels voor watertemp.sensor zitten op H2.

[Tijgerkracht]

Elsdeniep schreef op donderdag 8 januari 2026 @ 13:51:
Verwarmen met INNOVA AIRLEAF: fan draait niet als het water kouder is dan 30 graden.


[...]

Dat klopt. Onder 30 graden doet de fan het niet en de afgifte zonder dat de fan draait is heel klein.
Er zijn al eerder oplossingen aangedragen met een zomer/winter schakelaar.
Ik heb dat "slim" gemaakt met een Shelly 1 Mini.

OPLOSSING
Weerstand van circa 47 kOhm verbinden aan de O (van Output) van de Shelly.
Weerstand parallel schakelen met de sensor die de watertemperatuur meet.

Shelly AAN: winterstand (watertemperatuursensor "denkt" dat het water enkele graden warmer is)
Shelly UIT: zomerstand (temperatuur wordt niet gecorrigeerd)

LET OP
Weerstand op de O aansluiten.
Kies een Shelly (of elk ander wifi relais) met een droog contact.
De kabels voor watertemp.sensor zitten op H2.

[Afbeelding]

[Afbeelding]

Ik heb hetzelfde gedaan, maar dan met een schakelaartje, die geeft geen voeding nodig 😇

[Jerra]

Maar ik begreep laatst dat het dus ook instelbaar bleek te zijn via modbus? Of is dit alleen met zeer specifieke controllers?

Dat is nog mooier (geen zomer/winterstand) lijkt mij.

[Voggy]

Wat is jullie watertemperatuur en krijgen jullie de boel een beetje goed warm? Mijn cv ketel maakt water van 40 graden. Mijn airleaf staat op maximaal te blazen maar de lucht die eruit komt voelt nogal lauw aan.
Theoretisch klopt het en er is genoeg vermogen, ik krijg de slaapkamer ook wel warm. maar ik ben een beetje huiverig als ik straks een warmtepomp heb en met nog lagere temperaturen ga stoken.

[Seafarer]

Voggy schreef op donderdag 8 januari 2026 @ 17:10:
Wat is jullie watertemperatuur en krijgen jullie de boel een beetje goed warm? Mijn cv ketel maakt water van 40 graden. Mijn airleaf staat op maximaal te blazen maar de lucht die eruit komt voelt nogal lauw aan.
Theoretisch klopt het en er is genoeg vermogen, ik krijg de slaapkamer ook wel warm. maar ik ben een beetje huiverig als ik straks een warmtepomp heb en met nog lagere temperaturen ga stoken.

Het filter en de rotor zijn schoon? Dit heeft mega invloed op de output.

[MzKzM73]

Voggy schreef op donderdag 8 januari 2026 @ 17:10:
Wat is jullie watertemperatuur en krijgen jullie de boel een beetje goed warm? Mijn cv ketel maakt water van 40 graden. Mijn airleaf staat op maximaal te blazen maar de lucht die eruit komt voelt nogal lauw aan.
Theoretisch klopt het en er is genoeg vermogen, ik krijg de slaapkamer ook wel warm. maar ik ben een beetje huiverig als ik straks een warmtepomp heb en met nog lagere temperaturen ga stoken.

Wat is de temperatuur van het retourwater? Wellicht heb je meer flow nodig.

[ZonnigY]

Voggy schreef op donderdag 8 januari 2026 @ 17:10:
Wat is jullie watertemperatuur en krijgen jullie de boel een beetje goed warm? Mijn cv ketel maakt water van 40 graden. Mijn airleaf staat op maximaal te blazen maar de lucht die eruit komt voelt nogal lauw aan.
Theoretisch klopt het en er is genoeg vermogen, ik krijg de slaapkamer ook wel warm. maar ik ben een beetje huiverig als ik straks een warmtepomp heb en met nog lagere temperaturen ga stoken.

Ik krijg mijn slaapkamers (4 stuks ca 12 m2 ieder op een hoek op zolder, isolatie; 2x slecht, 1x matig, 1x zeer goed) prima warm met ieder een SL600. Ta van rond de 32/33 graden met dit weer.

Wat wel scheelt; kierdichting is op orde en we hebben wtw ventilatie.

[ Voor 61% gewijzigd door ZonnigY op 08-01-2026 17:32 ]

[mijgmae]

Voggy schreef op donderdag 8 januari 2026 @ 17:10:
Wat is jullie watertemperatuur en krijgen jullie de boel een beetje goed warm? Mijn cv ketel maakt water van 40 graden. Mijn airleaf staat op maximaal te blazen maar de lucht die eruit komt voelt nogal lauw aan.
Theoretisch klopt het en er is genoeg vermogen, ik krijg de slaapkamer ook wel warm. maar ik ben een beetje huiverig als ik straks een warmtepomp heb en met nog lagere temperaturen ga stoken.

Met 40c aanvoer moet de uitgeblazen lucht flink warm aanvoelen, dus er gaat iets anders mis denk ik

[Voggy]

Ik heb waarschijnlijk te weinig flow omdat de vloerverwarmingspomp er vlak achter zit en al het water op slurpt.
Ik ga dit weekeind nog even meer testen. Heb tot nu toe verwarmd met de airco want die is gratis ivm salderen...

[Seafarer]

mijgmae schreef op donderdag 8 januari 2026 @ 17:54:
[...]


Met 40c aanvoer moet de uitgeblazen lucht flink warm aanvoelen, dus er gaat iets anders mis denk ik

Met een flow van 1ltr/min voel je ook niet veel.

Waterflow kan ook de oorzaak zijn.

[Tijgerkracht]

Voggy schreef op donderdag 8 januari 2026 @ 17:10:
Wat is jullie watertemperatuur en krijgen jullie de boel een beetje goed warm? Mijn cv ketel maakt water van 40 graden. Mijn airleaf staat op maximaal te blazen maar de lucht die eruit komt voelt nogal lauw aan.
Theoretisch klopt het en er is genoeg vermogen, ik krijg de slaapkamer ook wel warm. maar ik ben een beetje huiverig als ik straks een warmtepomp heb en met nog lagere temperaturen ga stoken.

Met 30 graden watertemperatuur krijg ik mijn werkkamer op 21 graden

[Elsdeniep]

Voggy schreef op donderdag 8 januari 2026 @ 17:10:
Wat is jullie watertemperatuur en krijgen jullie de boel een beetje goed warm? Mijn cv ketel maakt water van 40 graden. Mijn airleaf staat op maximaal te blazen maar de lucht die eruit komt voelt nogal lauw aan.
Theoretisch klopt het en er is genoeg vermogen, ik krijg de slaapkamer ook wel warm. maar ik ben een beetje huiverig als ik straks een warmtepomp heb en met nog lagere temperaturen ga stoken.

Maximaal blazen? Zet hem eens minder hard. Uitgeblazen lucht zal warmer aanvoelen.
Heb je de temperatuur van de uitgeblazen lucht al gemeten (ipv gevoeld)?

[TSE]

Ik wilde vandaag mijn airleafs (innova) nog eens ontluchten...

Geen probleem bij mijn sl600 en 800 maar bij mijn 2 sl400 toch wel wat problemen...

bij een draaide ik (zonder te veel kracht) gewoon de kop van de bovenste ontluchter kapot
bij de andere zitten de ontluchtingsschroeven echt supervast (al kruipolie aan gedaan...) durf er dus niet te veel kracht op te zetten...

Iemand tips ?

[Hondjeee]

Jazsie schreef op woensdag 7 januari 2026 @ 09:02:
160mm is de puur de aansluiting zelf.

Ik heb voor het begin stuk een flexieble 160mm met isolatie gekocht:
https://www.ventilatiesho...aluminium-lengte-3-meter/

Eindelijk hangt de Multi Ducto bij mij, nu verder met de kanalen.

@Lollercopter & @Wedge23: Hoe weet je welke versie controller je hebt, ik heb deze erin zitten:
[Afbeelding]

Er staat heel groot INN-FR-B62 op je printplaat, of bedoel je iets anders?

[Wolly]

ZonnigY schreef op donderdag 8 januari 2026 @ 17:31:
[...]


Ik krijg mijn slaapkamers (4 stuks ca 12 m2 ieder op een hoek op zolder, isolatie; 2x slecht, 1x matig, 1x zeer goed) prima warm met ieder een SL600. Ta van rond de 32/33 graden met dit weer.

Wat wel scheelt; kierdichting is op orde en we hebben wtw ventilatie.

Dat klinkt interessant. Ik zit zelf met dit weer op 29c, dus stukje lager dan jij.

Weet jij of er een tabel is van het geleverde vermogen tegenover de geleverde temperatuur? Ik zie het zelf niet staan in de specs.
Wat is jouw retourtemperatuur? En weet je ook het debiet per fancoil?

[Jazsie]

Hondjeee schreef op vrijdag 9 januari 2026 @ 14:38:
[...]
Er staat heel groot INN-FR-B62 op je printplaat, of bedoel je iets anders?

INN-FR-B62 levert niks op of dit nu de 0-10V of modbus versie is...

Heb wel de documentatie gevonden van de INN-FR-B32, maar die is niet het zelfde .

[Carboy54]

Tijgerkracht schreef op vrijdag 9 januari 2026 @ 06:52:
[...]


Met 30 graden watertemperatuur krijg ik mijn werkkamer op 21 graden

Hier hetzelfde gaat met een fancoil prima.

[Hondjeee]

Jazsie schreef op vrijdag 9 januari 2026 @ 15:27:
[...]


INN-FR-B62 levert niks op of dit nu de 0-10V of modbus versie is...

Heb wel de documentatie gevonden van de INN-FR-B32, maar die is niet het zelfde .

Die groene connector bij de linker onderhoek van de sticker, waar +AB- opstaat, dat is de modbus connector. Kan me niet voorstellen dat die erop zit als het bordje geen modbus ondersteunt.

Ik neem aan dat je de foto op zijn kop hebt gemaakt, maar linksonder op jouw foto zie je de plek waar de 0-10v connector anders zou zitten (bij de +- met 10v dc erbij).

[Jazsie]

Scherp @Hondjeee !

Ga ik eens proberen met de modbus registers van de B32 versie .

[ZonnigY]

Wolly schreef op vrijdag 9 januari 2026 @ 15:17:
[...]


Dat klinkt interessant. Ik zit zelf met dit weer op 29c, dus stukje lager dan jij.

Weet jij of er een tabel is van het geleverde vermogen tegenover de geleverde temperatuur? Ik zie het zelf niet staan in de specs.
Wat is jouw retourtemperatuur? En weet je ook het debiet per fancoil?

Het afgegeven vermogen loopt lineair. Dus als je de kamer 20 graden wilt hebben en de afgifte bij 55 graden is bekend bijvoorbeeld 1000 watt, is de afgifte bij 30 graden circa 1000/(55-20)*(30-20)=400 watt. Bij 18 graden kamertemperatuur kom je iets gunstiger uit.

Ik heb geen debiet, de fancoil zijn ingeregeld op een dt van 3 graden bij de laagste fan-stand van de 3. Met de tweede fan stand haalt hij een dt van 5 graden ongeveer, das soms wel eens handig bij t snel opstoken van de kamer. Standje 3 (storm) gebruiken we nooit.

[Kodess]

Ik weet dat ik al meerdere keren deze vraag heb gesteld, maar nu komt puntje bij paaltje, dus nog 1x voordat ik alles bestel

Ik heb als advies van jullie gekregen om 32mm meerlaagsbuis te gebruiken als hoofdleiding naar boven, daar zijn 4 slaapkamers en een zolder en badkamer. Badkamer is intern en krijgt gewoon wat buizen door de vloer heen. Dan 5 fancoils voor de kamers + zolder. Verwacht ongeveer 3kW aan warmte nodig te hebben boven.

Er is 1 probleem, ik heb geen beschikking over een perstang, en heb eigenlijk ook alleen (goede) ervaring met knel. Is dat met 32mm echt niet te doen of lastig en is het dan beter om over te gaan op 26mm?

Ik moet deze week de hoofdleiding leggen door het plafond heen zodat dat dicht kan, maar de rest van de buizen boven + de fancoils staan nog niet op de planning voor de komende 2 a 3 weken. Ik zag dat er een webshop was waar je een perstang kan huren voor 1 week voor 170 euro, maar daar heb ik nu dus niet veel aan.

Eigenlijk is mijn vraag dus: Is knel met 32mm echt een no-go? Ik heb de afgelopen 20 jaar in 5 huizen met knel gewerkt zonder problemen, maar dat was nooit met 32mm.

[ Voor 9% gewijzigd door Kodess op 12-01-2026 07:34 ]

[prein2]

@Kodess wat voor knel bedoel je dan? Ik zou lekker persen. Een perstang kost 1500€ incl de nodige bekken. Dus als je 2x een week moet huren is dat toch niet zo'n probleem?

Lijkt mij anders penny wise pound foolish...

Ik heb inmiddels een perstang. En bij een grote verbouwing is dat toch wel lekker. Dat je ook af en toe gewoon 1 koppeling kan persen..

[Jazsie]

Kodess schreef op maandag 12 januari 2026 @ 07:29:
Ik weet dat ik al meerdere keren deze vraag heb gesteld, maar nu komt puntje bij paaltje, dus nog 1x voordat ik alles bestel

Ik heb als advies van jullie gekregen om 32mm meerlaagsbuis te gebruiken als hoofdleiding naar boven, daar zijn 4 slaapkamers en een zolder en badkamer. Badkamer is intern en krijgt gewoon wat buizen door de vloer heen. Dan 5 fancoils voor de kamers + zolder. Verwacht ongeveer 3kW aan warmte nodig te hebben boven.

Er is 1 probleem, ik heb geen beschikking over een perstang, en heb eigenlijk ook alleen (goede) ervaring met knel. Is dat met 32mm echt niet te doen of lastig en is het dan beter om over te gaan op 26mm?

Ik moet deze week de hoofdleiding leggen door het plafond heen zodat dat dicht kan, maar de rest van de buizen boven + de fancoils staan nog niet op de planning voor de komende 2 a 3 weken. Ik zag dat er een webshop was waar je een perstang kan huren voor 1 week voor 170 euro, maar daar heb ik nu dus niet veel aan.

Eigenlijk is mijn vraag dus: Is knel met 32mm echt een no-go? Ik heb de afgelopen 20 jaar in 5 huizen met knel gewerkt zonder problemen, maar dat was nooit met 32mm.

Wellicht zoek ik verkeerd maar heb zelf nog niet gevonden waar je knel voor 32mm mlb kan kopen (en tegen normale prijzen).
Verder mag je knel niet verstoppen/verbergen, uit je verhaal lijkt het erop dat je dit wel wilt doen (anders hoef je geen perstang oid te huren en kan je later koppelen/persen).

Welk regio zit je? Heb een perstang met TH profiel.

[mijgmae]

Ik heb een handperstang gekocht op aliexpres voor 90 euro. Ik heb de hele installatie hier daarmee afgeperst en dat werkt prima voor die paar persacties.

[Rimco]

Jazsie schreef op maandag 12 januari 2026 @ 08:52:
[...]

Wellicht zoek ik verkeerd maar heb zelf nog niet gevonden waar je knel voor 32mm mlb kan kopen (en tegen normale prijzen).
Verder mag je knel niet verstoppen/verbergen, uit je verhaal lijkt het erop dat je dit wel wilt doen (anders hoef je geen perstang oid te huren en kan je later koppelen/persen).

Welk regio zit je? Heb een perstang met TH profiel.

@Kodess

Hier? https://www.heizungsdisco.../schraubfittings/32x3-mm/

Ik haal ze normaal in Polen, nog een stuk goedkoper, maar is niet zo handig als je het wilt laten opsturen. Ik zou ze niet in een vloer storten, maar in een koof durf ik ze wel te gebruiken. Desnoods met loctite.

Ik heb er tientallen gebruikt voor 32x3, allemaal zonder problemen.

[ Voor 4% gewijzigd door Rimco op 12-01-2026 11:04 ]

[JuutieZ]

Jerra schreef op donderdag 8 januari 2026 @ 16:54:
Maar ik begreep laatst dat het dus ook instelbaar bleek te zijn via modbus? Of is dit alleen met zeer specifieke controllers?

Als we het toch al hebben over printplaatnummers: Als in je fancoil een INN-FR-B32 (of dus waarschijnlijk ook ..-B63) zit, kun je met modbus de minimumtemperatuur wijzigen.
Meer info heb ik eerder gedeeld: JuutieZ in "Het grote fancoil fan topic (om mee te koelen en verwarmen)"
Als iemand er niet uit komt, kan ik een wat uitgebreidere uitleg schrijven.

[Plexxodus]

Ik ga Nemo's bestellen bij Grassia. Mocht er nog iemand verzendkosten willen delen...

[Kodess]

Het zou inderdaad niet in een vloer zijn maar in een koof of achter een knieschot.

Wat @Rimco zegt, online gewoon te vinden. vb: https://www.123installati...knel-knie-32-x-32-mm.html

@Jazsie Brabant, omgeving Eindhoven. Ik heb even tunnelvisie gehad op een hydraulische tang. Handtang kan natuurlijk ook, lijkt me wel pittig op een 32mm.
En ik moet er 2 bochten in zetten, buigen lijkt me het best maar ook zwaar. Ervaringdeskundigen: hoe lastig is het om te buigen (met buigveer uiteraard)

[stevenP]

@Kodess buigen van 32mm zou ik echt zo'n hydraulisch buig-apparaat voor gebruiken. ik heb het wel op m'n knie wat slingertjes kunnen maken maar mooie 90gr bochten zijn heel lastig & zwaar.

20 of 25mm bijvoorbeeld al veel soepeler, 16mm moet je uitkijken dat je er niet direct een knik intrekt.

[Rimco]

@Kodess Jouw link is wel 3x zo duur als in Duitsland, typisch NL prijzen

Buigen met de hand zit je met een radius van 20-30cm zou ik zeggen, met wat moeite uiteraard. Sowieso pas inkorten als je het al hebt gebogen, want buiten aan het uiteinde is een uitdaging.

Voor kleinere radius heb ik er wel eens een 1" messing bocht of desnoods gegalvaniseerde bocht in gezet. Wederom uit Duitsland of Polen ivm de prijzen. Dan heb je een radius van ~10cm.

[Jazsie]

Kodess schreef op dinsdag 13 januari 2026 @ 11:51:
Het zou inderdaad niet in een vloer zijn maar in een koof of achter een knieschot.

Wat @Rimco zegt, online gewoon te vinden. vb: https://www.123installati...knel-knie-32-x-32-mm.html

@Jazsie Brabant, omgeving Eindhoven. Ik heb even tunnelvisie gehad op een hydraulische tang. Handtang kan natuurlijk ook, lijkt me wel pittig op een 32mm.
En ik moet er 2 bochten in zetten, buigen lijkt me het best maar ook zwaar. Ervaringdeskundigen: hoe lastig is het om te buigen (met buigveer uiteraard)

Dat noem ik niet echt normale prijzen .
Ik zit in het Zuiden, omgeving Maastricht. Je mag altijd PM sturen.

Om te buigen heb ik deze set (16, 20, 26 en 32mm):

https://www.heima24.de/ro...-im-kunststoffkoffer.html

[GeenIdee84]

Hi all,

Met behulp van Chat lijkt het inmiddels behoorlijk goed gelukt om mijn warmtepomp goed en efficiënt ingeregeld te krijgen. Blijf het bizar vinden hoe gericht de adviezen (soms) kunnen zijn.

Wat ik echter nog wil doen is een weerstand op de innova Fancoils plaatsen, omdat ze nu pas bij 30 graden aanvoer aanslaan, dit vrij laat op mijn stooklijn de praktijk is en ze dan ook veel pendelen.

Heb al gelezen dat dit een 47k weerstand kan zijn, en ga deze denk ik schakelen met een Shelley zodat de weerstand alleen in de winter actief is.

Idealiter wil ik echter de bestaande bekabeling intact houden, en zat te denken om de temp sensor kabel te verlengen, en daar dan de weerstand+shelley te monteren. Kom er echter (ook met behulp van chat) niet uit welk type jst connector dit nou precies is.

Jullie een idee?

Zie onder 2 foto’s (betreft H2 op de print)

[Seafarer]

GeenIdee84 schreef op woensdag 14 januari 2026 @ 12:56:
Hi all,

Met behulp van Chat lijkt het inmiddels behoorlijk goed gelukt om mijn warmtepomp goed en efficiënt ingeregeld te krijgen. Blijf het bizar vinden hoe gericht de adviezen (soms) kunnen zijn.

Wat ik echter nog wil doen is een weerstand op de innova Fancoils plaatsen, omdat ze nu pas bij 30 graden aanvoer aanslaan, dit vrij laat op mijn stooklijn de praktijk is en ze dan ook veel pendelen.

Heb al gelezen dat dit een 47k weerstand kan zijn, en ga deze denk ik schakelen met een Shelley zodat de weerstand alleen in de winter actief is.

Idealiter wil ik echter de bestaande bekabeling intact houden, en zat te denken om de temp sensor kabel te verlengen, en daar dan de weerstand+shelley te monteren. Kom er echter (ook met behulp van chat) niet uit welk type jst connector dit nou precies is.

Jullie een idee?

Zie onder 2 foto’s (betreft H2 op de print)[Afbeelding]

[Afbeelding]

Als ik een uitsnede van je foto in google image zet dan komt dit eruit.

JST XAP-02V-1
en als ik die weer in google gooi dan krijg ik allemaal stekkertjes.

[GeenIdee84]

Thanks, bij mij bleef het nog breder qua stekkers. Lijkt erop dat dit niet zomaar verkrijgbaar is, dus ga alsnog wel knippen en met WAGOs aan de slag op de originele kabel denk ik.

Las net ook dat het tweakers gelukt is om de modbus aan te passen. Is dat te doen zonder ervaring? Dan lijkt nog een charmantere oplossing…

Seafarer schreef op woensdag 14 januari 2026 @ 13:16:
[...]

Als ik een uitsnede van je foto in google image zet dan komt dit eruit.

JST XAP-02V-1
en als ik die weer in google gooi dan krijg ik allemaal stekkertjes.

[Seafarer]

GeenIdee84 schreef op woensdag 14 januari 2026 @ 15:02:
Thanks, bij mij bleef het nog breder qua stekkers. Lijkt erop dat dit niet zomaar verkrijgbaar is, dus ga alsnog wel knippen en met WAGOs aan de slag op de originele kabel denk ik.

Las net ook dat het tweakers gelukt is om de modbus aan te passen. Is dat te doen zonder ervaring? Dan lijkt nog een charmantere oplossing…


[...]

Ali: https://nl.aliexpress.com...6164&gatewayAdapt=glo2nld

Maar ja moet je weer wachten.

[JuutieZ]

Als op je Innova Airleaf (met printplaat INN-FR-B32) de minimum watertemperatuur voor verwarmen van 30°C te hoog is kan je dit met modbus aanpassen. Dit kan met Home Assistant, EspHome, een ESP32 en max3845-module (oid). Dit is handig als je permanent alle gegevens wil uitlezen en eventueel aanpassen. Als je alleen de minimumtemperatuur wil aanpassen is het makkelijker om het met een USB-RS485 converter en een computer te regelen:

• Als je een model met wifi hebt, maak de wifi-kaart los van de printplaat in de fancoil (deze zit bovenaan de printplaat)
• Sluit de converter aan op het [ + A B - ]-blok van de fancoil (A→B; B→A en - → - )
• (Ik kreeg op Windows 11 een beveiligingsmelding voor mijn converter, door de instellingen te wijzigen volgens de instructies van Microsoft kon ik wel verbinden)
• Download, installeer en open Modbus Poll van modbustools.com (trail-versie)
• Ga naar Connection→Connect (Licentie niet nodig, druk op OK totdat je een connectie kan instellen)
• Wijzig alleen 'COM1' naar 'USB Serial Port (...)' (kan ietsje anders heten) en 'Even Parity' naar 'None Parity', druk op OK
• Ga naar Functions→06:Write Single Register (negeer pop-up), wijzig Address naar 218 en Value naar 250 (25°C×10), druk op Send
• Als Respone OK is, ben je klaar en kan je alles weer losmaken en dichtschroeven (vergeet de eventuele wifi-kaart niet terug te plaatsen).

[JuutieZ]

Ik heb al een tijdje 4 Innova wandunits hangen met ingebouwde controls. Ik moet nog 1 sli inbouwen. Voor deze heb ik ook de ESE645II (INN-FR-B32) printplaat. Ik wil daarvoor proberen een eigen thermostaat te maken (Achteraf gezien had ik beter de 0-10V kunnen kopen). Eén ding waar ik nog tegenaan loop, is hoe de normale externe thermostaat (EEA649/EFA649) de binnentemperatuur naar de fancoil schrijft (of of dat deze misschien helemaal anders communiceert).
Is er misschien iemand die met wireshark en een USB-RS485 adapter een opname kan maken van de communicatie tussen deze twee? Met een opname (vanaf power-up) kan ik het waarschijnlijk wel reverse engineeren.

[GeenIdee84]

Met dit mooie weer slaat de warmtepomp niet aan, dus of het daadwerkelijk gelukt is moet nog even blijken. Maar de stappen lijken in ieder geval allemaal succesvol doorlopen, was erg goed te doen met deze heldere beschrijving. Dank!

JuutieZ schreef op woensdag 14 januari 2026 @ 19:47:
Als op je Innova Airleaf (met printplaat INN-FR-B32) de minimum watertemperatuur voor verwarmen van 30°C te hoog is kan je dit met modbus aanpassen. Dit kan met Home Assistant, EspHome, een ESP32 en max3845-module (oid). Dit is handig als je permanent alle gegevens wil uitlezen en eventueel aanpassen. Als je alleen de minimumtemperatuur wil aanpassen is het makkelijker om het met een USB-RS485 converter en een computer te regelen:

• Als je een model met wifi hebt, maak de wifi-kaart los van de printplaat in de fancoil (deze zit bovenaan de printplaat)
• Sluit de converter aan op het [ + A B - ]-blok van de fancoil (A→B; B→A en - → - )
• (Ik kreeg op Windows 11 een beveiligingsmelding voor mijn converter, door de instellingen te wijzigen volgens de instructies van Microsoft kon ik wel verbinden)
• Download, installeer en open Modbus Poll van modbustools.com (trail-versie)
• Ga naar Connection→Connect (Licentie niet nodig, druk op OK totdat je een connectie kan instellen)
• Wijzig alleen 'COM1' naar 'USB Serial Port (...)' (kan ietsje anders heten) en 'Even Parity' naar 'None Parity', druk op OK
• Ga naar Functions→06:Write Single Register (negeer pop-up), wijzig Address naar 218 en Value naar 250 (25°C×10), druk op Send
• Als Respone OK is, ben je klaar en kan je alles weer losmaken en dichtschroeven (vergeet de eventuele wifi-kaart niet terug te plaatsen).

[timpel_800]

prein2 schreef op zaterdag 27 december 2025 @ 21:26:
@mijgmae hij hangt!

Ik heb hem opgehangen in een mini badkamer. Dus de kap erop of eraf doen is wat prutsen. Hopelijk hoef ik niet te vaak te ontluchten, want dan moet de kap eraf.

De plek voor aansluitingen is enorm krap, maar wel gelukt.. Maar wat een gevloek..

Hij doet 't verder goed. Interface op het toestel is eenvoudig en dus praktisch. Geluid productie op laagste stand is wel hoger dan mijn jagas, maar gezien het een badkamer is, absoluut comfortabel.

Ik heb de 250 versie. Die doet max 250 kuub lucht per uur, dat vertel ik omdat ik zelf slecht de verschillen tussen de drie versies kon vinden. Misschien is het alleen maar het formaat fan, of de draai snelheid.

Hij draait nu een uur. Binnen een maand beslis ik of hij ook in de hoofdbadkamer komt.

Voor de niet-kenners: dit is dus de yoga van ideal clima

[Afbeelding]

[Afbeelding]

[Afbeelding]

Mooi hoor.
Hoe bevalt het nu en met wat voor watertemperatuur voedt je de Yoga? En hoe wordt het behaaglijk in je badkamer?

Een vraag over de aanslutingen: Kunnen die alleen vanaf achter ingevoerd worden? Ik zou hem willen aansluiten op aansluitingen waar nu de handdoekradiator op aangesloten zit, maar die steekt uit de muur en de aansluitngen zitten naast elkaar ipv onder elkaar. Ik ben benieuwd of ik dat netjes krijg. Zeker omdat ik niet kan zien of je de leidingen aan de zijkant/onderkant netjes kan invoeren?

Alvast bedankt

[prein2]

timpel_800 schreef op zondag 18 januari 2026 @ 20:24:
[...]


Mooi hoor.
Hoe bevalt het nu en met wat voor watertemperatuur voedt je de Yoga? En hoe wordt het behaaglijk in je badkamer?

Een vraag over de aanslutingen: Kunnen die alleen vanaf achter ingevoerd worden? Ik zou hem willen aansluiten op aansluitingen waar nu de handdoekradiator op aangesloten zit, maar die steekt uit de muur en de aansluitngen zitten naast elkaar ipv onder elkaar. Ik ben benieuwd of ik dat netjes krijg. Zeker omdat ik niet kan zien of je de leidingen aan de zijkant/onderkant netjes kan invoeren?

Alvast bedankt

Het bevalt prima. Het is een hele kleine badkamer en die wordt mooi warm. Ik heb hem nu op standje 'medium' fan staan. Maar dat is vooral omdat de kids de badkamerdeur steeds maar niet dichtdoen..

Watertemperatuur was 50 graden toen het buiten vroor. Nu zit ik rond de 35-40. Overigens ben ik zeer tevreden met deze watertemperatuur: Het huis heeft overal nog enkelglas en het bewijst voor mij dat mijn nieuwe afgiftesysteem gaat werken met een warmtepomp (heb nu nog een CV ketel met giga vermogen 12-55 kW).. Helaas duurt het verkrijgen voor een vergunning voor dubbelglas eindeloos. En daarna komt nog de 16 weken levertijd. Dus met een beetje geluk heb ik volgende winter dubbelglas..

Enige nadeel. En dat vind ik van elke fancoil: de ontluchtingsnippel is niet bereikbaar. De yoga hangt op het hoogste punt in mijn huis, dus bijna alle lucht komt in de Yoga terecht. Dan moet de kap eraf om hem te ontluchten, en gezien mijn kleine badkamer is dat een heel karwei. Nu heb ik de kap dus vastzitten met een enkele schroef om dat sneller te kunnen doen. Maar hoe moeilijk is het om een fancoil te maken waarbij de kap er niet af hoeft om te ontluchten.. Bij mijn Jaga Briza net zero hetzelfde issue. Al blijft daar op een of andere manier geen lucht in achter..

[Stanzi]

Mijn 3 fancoils zitten ook op de hoogste punten. Als ik het ontluchtings programma van de WP aanzet drukt die de lucht er zo uit. Hoef ik niet die kappen eraf te halen, waar ik er slecht bij kan omdat de vensterbank er te dichtbij boven zit.

[barbarbar]

JuutieZ schreef op woensdag 14 januari 2026 @ 19:47:
Als op je Innova Airleaf (met printplaat INN-FR-B32) de minimum watertemperatuur voor verwarmen van 30°C te hoog is kan je dit met modbus aanpassen. Dit kan met Home Assistant, EspHome, een ESP32 en max3845-module (oid). Dit is handig als je permanent alle gegevens wil uitlezen en eventueel aanpassen. Als je alleen de minimumtemperatuur wil aanpassen is het makkelijker om het met een USB-RS485 converter en een computer te regelen:

• Als je een model met wifi hebt, maak de wifi-kaart los van de printplaat in de fancoil (deze zit bovenaan de printplaat)
• Sluit de converter aan op het [ + A B - ]-blok van de fancoil (A→B; B→A en - → - )
• (Ik kreeg op Windows 11 een beveiligingsmelding voor mijn converter, door de instellingen te wijzigen volgens de instructies van Microsoft kon ik wel verbinden)
• Download, installeer en open Modbus Poll van modbustools.com (trail-versie)
• Ga naar Connection→Connect (Licentie niet nodig, druk op OK totdat je een connectie kan instellen)
• Wijzig alleen 'COM1' naar 'USB Serial Port (...)' (kan ietsje anders heten) en 'Even Parity' naar 'None Parity', druk op OK
• Ga naar Functions→06:Write Single Register (negeer pop-up), wijzig Address naar 218 en Value naar 250 (25°C×10), druk op Send
• Als Respone OK is, ben je klaar en kan je alles weer losmaken en dichtschroeven (vergeet de eventuele wifi-kaart niet terug te plaatsen).

Voor de versie met de nieuwe M7 bedieningen: 510 is de minimum temperatuur voor verwarmen. 511 is de max voor koelen.

Mocht iemand met de M7 met Wifi er tegenaan lopen dat je die niet in HA krijgt: hiervoor heb ik een oplossing gemaakt. Ik heb nu een waveshare 8 kanaals modbus server. Die hangt zowel aan de M7 thermostaat als de fancoil. Die zijn dus niet meer direct verbonden. Ik heb een proxy geschreven die data van de M7 doorstuurt naar de fancoil, en ik kan hiermee ook commando's naar de M7 Wifi thermostaat sturen. Dus dan is er vanuit HA volledige controle over de thermostaat en de fancoil. En de wifi functie blijft ook werken. Als iemand de code wil (C# command line tool, kan eenvoudig naar docker gezet worden), dan stuur maar een DM.

[Jazsie]

Interessant @barbarbar.

Heb fancoil hangen (nog niet aangsloten) maar geen M7 thermostaat, wil het aansturen vanuit HA.

Ben benieuwd naar de code die je gebruikt om de fancoil vanuit HA aan te sturen , scheelt het wiel opnieuw uitvinden .

[barbarbar]

Jazsie schreef op donderdag 5 februari 2026 @ 22:40:
Interessant @barbarbar.

Heb fancoil hangen (nog niet aangsloten) maar geen M7 thermostaat, wil het aansturen vanuit HA.

Ben benieuwd naar de code die je gebruikt om de fancoil vanuit HA aan te sturen , scheelt het wiel opnieuw uitvinden .

Als je zonder thermostaat werkt is het heel simpel. Je bent een modbus server nodig zoals een waveshare ding. Er zijn twee registers waar je de modus/stand instelt, en de kamertemperatuur. De regeling qua snelheid e.d. zit in het printje van fancoil, dus de M7 thermostaat doet niks anders dan regelmatig de temperatuur doorgeven, en als je van stand wisselt. De kamertemperatuur kun je van een losse sensor pakken en doorzetten naar de fancoil.

Als je zover bent doe maar een berichtje, dan zet ik m'n HA yaml config hier wel neer en een log van de berichten die normaal heen en weer gaan.

[Elsdeniep]

GeenIdee84 schreef op woensdag 14 januari 2026 @ 12:56:
Hi all,

Met behulp van Chat lijkt het inmiddels behoorlijk goed gelukt om mijn warmtepomp goed en efficiënt ingeregeld te krijgen. Blijf het bizar vinden hoe gericht de adviezen (soms) kunnen zijn.

Wat ik echter nog wil doen is een weerstand op de innova Fancoils plaatsen, omdat ze nu pas bij 30 graden aanvoer aanslaan, dit vrij laat op mijn stooklijn de praktijk is en ze dan ook veel pendelen.

Heb al gelezen dat dit een 47k weerstand kan zijn, en ga deze denk ik schakelen met een Shelley zodat de weerstand alleen in de winter actief is.

Idealiter wil ik echter de bestaande bekabeling intact houden, en zat te denken om de temp sensor kabel te verlengen, en daar dan de weerstand+shelley te monteren. Kom er echter (ook met behulp van chat) niet uit welk type jst connector dit nou precies is.

Jullie een idee?

Zie onder 2 foto’s (betreft H2 op de print)[Afbeelding]

[Afbeelding]

@GeenIdee84 Deze is het volgens mij (heb hem gebruikt zoals jij bedoelt):
EDIT; verkeerde zakje gepakt. Deze is het:

[ Voor 6% gewijzigd door Elsdeniep op 07-02-2026 09:25 ]

[marvel27]

Heeft iemand een datasheet waar ik informatie van vinden over de afgifte van een fancoil bij andere temperaturen dan de standaard 45/40/20? Bv bij 35/30/20? Al een aantal verschillende fabrikanten bekeken, maar ze geven enkel informatie over 45/40.

[thys]

Help ik wil een fancoil

Voor ons nieuwe huis zijn wij nu bezig om de alles op een rijtje te zetten. Momenteel CV-ketel maar die wil ik van de zomer vervangen door een warmtepomp. Beneden al vvw dus daar geen probleem. Boven op de werkkamer ga ik wel wat meer afgifte nodig hebben. We hebben daar 2 kamers samengevoegd. Door het verwijderen van de scheidingswand heb ik nu zowel links als rechts een CV circuit met 16mm meerlagenbuis waar kleine radiatoren op zaten aan beide kanten. Nu denk ik dat ik met een fancoil, zoals de Airleaf RS1000, zoveel vermogen als mogelijk eruit kan trekken. Dat zal dan waarschijnlijk wel maar op 1 circuit kunnen.

Nu vind ik de informatie die beschikbaar is over de Airleafs redelijk beperkt. Dus ik hoop hier even te kunnen profiteren van de Tweakers met praktijkervaring.

- Wat voor bediening moet ik bestellen? Ik wil gewoon het beste. Dus sowieso integratie in HA mogelijk, en voor de beste temperatuur meting moet het wel remote buiten de unit zijn gok ik? Daarnaast wil ik sws de traploze regeling.
- Kan ik de 4-pijps misbruiken om beide CV-circuits (links/rechts) te gebruiken, en zo wat meer water flow mogelijk te maken?
- Koelen is nvt. Ben ik dan nog goed met een fancoil of is dat echt overkill boven een Jaga?

Veel dank alvast voor jullie ervaring

[Technician-]

Ik zoek van een Innova Airleaf SL600 de kabel met stekker van de DC motor (fan)
Deze heb ik een keer afgeknipt en nu wil ik een stekker met een stuk kabel, doorverbinden kleur op kleur en je bent elektromonteur

Iemand een defecte motor? Een nieuwe motor los?
Of ideeën over de stekker op de print van de DC motor?

[ Voor 20% gewijzigd door Technician- op 08-02-2026 20:21 ]

[prein2]

thys schreef op zondag 8 februari 2026 @ 20:04:
- Kan ik de 4-pijps misbruiken om beide CV-circuits (links/rechts) te gebruiken, en zo wat meer water flow mogelijk te maken?

Zou op zich moeten kunnen, als je beide aansluitingen naar 1 kant weet te krijgen. let er wel op dat de afgiftes niet gelijk zijn. Ik zou het voor de effort die het kost niet doen.

Als je ze naar 1 kant weet te krijgen kun je ze ook gewoon samenvoegen en vervolgens aansluiten op een twee pijps. Geen idee of je de winst gaat merken..

- Koelen is nvt. Ben ik dan nog goed met een fancoil of is dat echt overkill boven een Jaga?

Grote winst van een fancoil is natuurlijk koelen. Daar is hij helemaal op gemaakt. Grote winst van een jaga hybrid is dat de afgifte zonder fan beter is dan een fancoil. Met andere woorden: zet je bij een fancoil de fan uit dan doet ie vrij weinig, je hebt dus altijd de fan nodig. In de praktijk zal dat bij de jaga ook gelden..

ik zou in jou geval 1 fancoil afwegen tegen twee jaga hybrids. En dan kijken wat het beste past. Je kunt afgiftes vergelijken, en dan zul je zien dat ze elkaar zeer weinig ontlopen. Vergelijk dan wel de laagste fanspeeds, want hard blazen wil je toch niet. Wat mij betreft moet je een fancoil zo ontwerpen dat hij op standje 1 je kamer warm krijgt. Hetzelfde geldt bij een jaga hybrid.

[maarten_NL]

marvel27 schreef op zondag 8 februari 2026 @ 11:25:
Heeft iemand een datasheet waar ik informatie van vinden over de afgifte van een fancoil bij andere temperaturen dan de standaard 45/40/20? Bv bij 35/30/20? Al een aantal verschillende fabrikanten bekeken, maar ze geven enkel informatie over 45/40.

Als je een geodriehoek er langs legt dan kan je die lijn linear doortrekken, tot je bij een omgevingstemp en aanvoertemp van 20 op 0kW uitkomt.

[webloem]

Ik heb hier sinds een paar maanden drie Innova Osmo's in gebruik. Doen het op zich prima, maar de Osmo op zolder maakt significant meer geluid dan de andere Osmo's. Er zit een lichte tik in de motor, alsof er een heel klein draadje aanloopt. Iemand eerder dit aan de hand gehad?

Ik probeerde er een video van te schieten maar het lijkt soms alsof m'n telefoon het suis geluid actief eruit filtert. Het is erg goed hoorbaar met het blote oor.

[mijgmae]

@webloem ik heb exact ditzelfde ervaren, de verkopende partij kon op de opnames ook niets horen. Ik denk dat het onbalans is in de motor o.i.d.

Aan de zijde tegenover de motor vind je een rubbertje die de as op zijn plek houdt.
Probeer eens, terwijl hij draait & het geluid maakt, lichte druk uit te oefenen op dit rubber/de as. Bij mij gaat het geluid dan (tijdelijk) weg.

[webloem]

@mijgmae Heb hem even open geschroefd en geprobeerd de as iets te manipuleren, maar lijkt niets te doen. Het geluid komt heel duidelijk uit de motorunit.

Heb idrocrimart.it maar eens een mail gestuurd met een serviceverzoek. Ben benieuwd wat ik er van ga horen.

Ondertussen misschien op zoek naar een vervangende motor unit, lijkt me een vrij standaard onderdeel.

[mijgmae]

Verdwijnt/veranderd het geluid als je het zwarte plastic achter de fanblades wat manipuleert?

[webloem]

De fanblades maken het geluid niet, het komt echt uit de motor zelf. Als hij uit staat en ik bijvoorbeeld de fan zelf ronddraai hoor je niets. Service van idrocrimart gaat me een nieuwe motorunit opsturen. Inbouwen wordt nog een leuke klus.

[thys]

LeonTebbens schreef op woensdag 13 september 2023 @ 11:32:
Je kunt de radiator laten bestellen met ACO of TPT bestelcode, kost hetzelfde. Standaard krijg je ACO.

Naderhand kun wisselen van modus op de regelaar IN het toestel.

Beetje oude post maar toch…

Is het altijd mogelijk om deze modus naderhand te wisselen? Dus bestellen van ACO of TPT maakt niets uit, behalve de stand van de dipswitch?

[Tijgerkracht]

Ik ben benieuwd welke leiding diameter jullie gebruiken naar de fancoil.
Ik heb een tweepijps fancoil van Innova en heb de bestaande leidingen van de radiator gebruikt, die gaan door de kruipruimte, dit zijn 16 mm (buitendiameter) kunststof leidingen, binnendiameter is 14 mm of minder.
Deze zijn afgetakt van 22 mm staal. Is het nog aan te bevelen om direct met 22 mm naar de fancoil te gaan voor meer doorstroming? We verwarmen met 29 graden bij +9 buiten en 34 graden water temperatuur bij -20 graden (stooklijn).

[Seafarer]

Tijgerkracht schreef op dinsdag 10 februari 2026 @ 21:05:
Ik ben benieuwd welke leiding diameter jullie gebruiken naar de fancoil.
Ik heb een tweepijps fancoil van Innova en heb de bestaande leidingen van de radiator gebruikt, die gaan door de kruipruimte, dit zijn 16 mm (buitendiameter) kunststof leidingen, binnendiameter is 14 mm of minder.
Deze zijn afgetakt van 22 mm staal. Is het nog aan te bevelen om direct met 22 mm naar de fancoil te gaan voor meer doorstroming? We verwarmen met 29 graden bij +9 buiten en 34 graden water temperatuur bij -20 graden (stooklijn).

Maar wordt het voldoende warm in de ruimte waar die fancoil is geplaatst?
Ik neem aan dat deze fancoil niet de enige is die het huis verwarmd, het gaat ook om de totale flow.

[mijgmae]

@Tijgerkracht hoeveel watt moet de fancoil afgeven bij welke watertemperatuur? Dan kan je bepalen wat je flow/leidingdiameter moet zijn. De fancoil in mijn woonkamer heb ik bijvoorbeeld aangesloten op een DN20 leiding, de andere in huis kleiner.

[M4inDC]

Ik wil condenserend gaan koelen met de fancoils, en ivm dichtmaken van plafonds in gang / woonkamer moet ik de komende weken al de leidingen voor de fancoils er al in hebben.
Nu zat ik te denken om gebruik te maken van een koperen leiding van 22mm, met Viega profipress koppelingen (heb perstang met V bek voorhanden), en de boel dan met Armaflex AF 13mm geschikt voor 22mm buis te isoleren.
Volgens mij persen die koppelingen met EPDM, en heb ik dus geen messing in het systeem.
Is deze zonder plaktape dan handiger: link
of met plaktape: deze
Heb ik dan deze tape nodig om de aansluitingen van Armaflex op elkaar af te tapen: link tape
Om de boel op te hangen heb ik in verschillende posts deze gezien: link , maar zitten hier de beugels er ook al bij? Wellicht dat ik de boel met kunstof ophangband monteer.

Is hier verder iets op aan te merken?

Weten jullie een webshop in duitsland waar je deze spullen goedkoop kan kopen, of kan ik beter een tripje naar een duitse Hornbach ondernemen? Schijnt voor de koperen buizen ook geen slecht idee te zijn. Ik woon op een half uurtje van de duitse grens, dus wat dat betreft geen probleem.

[P5ycho]

Zonder tape nemen, snijden waar nodig, en ik zou lijmen ipv plakken waar het kan. Als je tape gebruikt om af te dichten heb je onder de tape een luchtgat waar de isolatie minder is.
De tape heb je alsnog nodig om de uiteinden af te werken.
Als je 22mm isolatie neemt heb je geen ruimte voor je koppelingen, ik zou dus minimaal 25mm binnendiameter nemen.

[ Voor 82% gewijzigd door P5ycho op 14-02-2026 10:30 ]

[M4inDC]

Ah nice ok dank je, Armaflex 520 gevonden, top!
Goeie tip ook van die 25mm binnendiameter.

[marcop23]

M4inDC schreef op zaterdag 14 februari 2026 @ 09:24:

Weten jullie een webshop in duitsland waar je deze spullen goedkoop kan kopen, of kan ik beter een tripje naar een duitse Hornbach ondernemen? Schijnt voor de koperen buizen ook geen slecht idee te zijn. Ik woon op een half uurtje van de duitse grens, dus wat dat betreft geen probleem.

Als je geïnteresseerd bent in de prijs:
Ik heb zelf deze buisisolatie van Heima24 gebruikt: https://www.heima24.de/in...mm-spenderbox-50-geg.html

Ze verkopen daar ook een potje lijm. In mijn ervaring is het flexibel genoeg om over perskoppelingen heen te schuiven. Knelkoppelingen enzo gaan niet, die zijn echt te dik (plus: daarmee wil je natuurlijk niet koelen).

Zelf heb ik nog nooit met Armaflex gewerkt dus ik kan het moeilijk vergelijken, maar in mijn beperkte ervaring is er niets mis mee

[ Voor 11% gewijzigd door marcop23 op 14-02-2026 11:14 ]

[M4inDC]

Hmmm dat kost ook helemaal niets nee marcop23...

Net gezocht voor armaflex af in duitsland, maar niks te vinden voor 25mm buizen, klopt dat? is dat gewoon een raar land qua maten?

[Jazsie]

marcop23 schreef op zaterdag 14 februari 2026 @ 11:12:
[...]

Als je geïnteresseerd bent in de prijs:
Ik heb zelf deze buisisolatie van Heima24 gebruikt: https://www.heima24.de/in...mm-spenderbox-50-geg.html

Ze verkopen daar ook een potje lijm. In mijn ervaring is het flexibel genoeg om over perskoppelingen heen te schuiven. Knelkoppelingen enzo gaan niet, die zijn echt te dik (plus: daarmee wil je natuurlijk niet koelen).

Zelf heb ik nog nooit met Armaflex gewerkt dus ik kan het moeilijk vergelijken, maar in mijn beperkte ervaring is er niets mis mee

En je doet hiermee ook koelen? Geen last van condens?

[marcop23]

Jazsie schreef op zaterdag 14 februari 2026 @ 11:36:
[...]


En je doet hiermee ook koelen? Geen last van condens?

Dat is wel het plan, maar ik heb afgelopen najaar de fancoils pas geïnstalleerd dus ik heb nog geen ervaring. Toch verwacht ik dat het goed gaat Het is isolatiemateriaal met dichte cellen.

Het is wel wat dunner dan de gelinkte Armaflex: 10mm ipv 13mm. De warmtegeleiding is vrijwel gelijk ~0.033-34 W/mK

[M4inDC]

Ik zie dat er ook voorgevormde bochten zijn, is dat noodzakelijk, of zijn die buizen al flexibel genoeg? Maakt het evt. uit of je 45 of al 90 grade?n bochten gebruikt voor die isolatie?

[P5ycho]

De buizen zijn wel flexibel, maar een geperste knie/t-stuk betekent snijden en lijmen.
Als je 25 niet kunt vinden kan 28 natuurlijk ook. Het boeit niet dat er lucht tussen buis en isolatie zit, zolang de boel maar luchtdicht is.

[Tijgerkracht]

mijgmae schreef op woensdag 11 februari 2026 @ 08:22:
@Tijgerkracht hoeveel watt moet de fancoil afgeven bij welke watertemperatuur? Dan kan je bepalen wat je flow/leidingdiameter moet zijn. De fancoil in mijn woonkamer heb ik bijvoorbeeld aangesloten op een DN20 leiding, de andere in huis kleiner.

@Seafarer en @mijgmae, ik weet niet hoeveel watt er afgegeven moet worden, het gaat om een werkkamer, de rest van het huis zit op vloerverwarming, en we stoken vrij laag met max 29 graden aanvoer. Op dit moment krijg ik de werkkamer alleen goed op temperatuur als de fancoil op max ventilatie staat, vraag me af of het de moeite waard is de 16 mm buis te vervangen door een grotere diameter en direct aan te sluiten op de bestaande 22 mm ijzeren buizen.

[P5ycho]

Dan zou ik eerst even de deltaT over de fancoil bepalen voordat je een stuk leiding vervangt. Misschien is het een kwestie van waterzijdig inregelen.

[Tijgerkracht]

P5ycho schreef op zaterdag 14 februari 2026 @ 14:45:
Dan zou ik eerst even de deltaT over de fancoil bepalen voordat je een stuk leiding vervangt. Misschien is het een kwestie van waterzijdig inregelen.

DeltaT is nu 3 graden, 29 in, 26 uit (met warmtebeeldcamera).,

[P5ycho]

Die deltaT hoeft niet nog kleiner lijkt me. Een grotere leidingdiameter is dan niet nodig, want de flow is al voldoende.

Edit: Even je posts nog een keer teruglezend, wat is nu het probleem dat je hebt? Dat geef je nergens aan namelijk.

[ Voor 33% gewijzigd door P5ycho op 14-02-2026 16:11 ]

[Seafarer]

P5ycho schreef op zaterdag 14 februari 2026 @ 15:40:
Die deltaT hoeft niet nog kleiner lijkt me. Een grotere leidingdiameter is dan niet nodig, want de flow is al voldoende.

Edit: Even je posts nog een keer teruglezend, wat is nu het probleem dat je hebt? Dat geef je nergens aan namelijk.

Kamer wordt niet warm met fancoil op hoogste stand. Of moeite net wel.

@Tijgerkracht is de fancoil schoon. Dus niet alleen even met een zaklampje erin kijken met schoonblazen met perslucht. Filter is dat smerig?
Enne zit die goed aangesloten? Dus warm water gaat ook de warme aansluiting in.

Blijft over dat de fancoil gewoon te klein is.

[ Voor 26% gewijzigd door Seafarer op 14-02-2026 18:10 ]

[Tijgerkracht]

Seafarer schreef op zaterdag 14 februari 2026 @ 18:01:
[...]

Kamer wordt niet warm met fancoil op hoogste stand. Of moeite net wel.

@Tijgerkracht is de fancoil schoon. Dus niet alleen even met een zaklampje erin kijken met schoonblazen met perslucht. Filter is dat smerig?
Enne zit die goed aangesloten? Dus warm water gaat ook de warme aansluiting in.

Blijft over dat de fancoil gewoon te klein is.

Kamer wordt alleen warmm met fancoil op hoogste stand staat. Ik zou dat graag anders zien vanwege geluid. Zodra de lage stand wordt ingesteld, daalt de kamertemperatuur onder de 20. De rest van het zit boven de 21.5.
Ik vermoed door de lage CV watertemperatuur van 29 graden, maar dat is voldoende voor de rest van het huis met vloerverwarming.

[P5ycho]

Je enige opties zijndan de temperatuur verhogen of fancoil groter dimensioneren.

[ Voor 26% gewijzigd door P5ycho op 14-02-2026 20:52 ]

[Seafarer]

Tijgerkracht schreef op zaterdag 14 februari 2026 @ 20:46:
[...]

Kamer wordt alleen warmm met fancoil op hoogste stand staat. Ik zou dat graag anders zien vanwege geluid. Zodra de lage stand wordt ingesteld, daalt de kamertemperatuur onder de 20. De rest van het zit boven de 21.5.
Ik vermoed door de lage CV watertemperatuur van 29 graden, maar dat is voldoende voor de rest van het huis met vloerverwarming.

Maar is die nu schoon en goed aangesloten? Dat scheelt heel veel vermogen.

[Tijgerkracht]

Seafarer schreef op zaterdag 14 februari 2026 @ 20:54:
[...]

Maar is die nu schoon en goed aangesloten? Dat scheelt heel veel vermogen.

Check, schoon en goed aangesloten
Aanvoer warm boven aangesloten, retour onderin.

[Seafarer]

Tijgerkracht schreef op zaterdag 14 februari 2026 @ 21:25:
[...]

Check, schoon en goed aangesloten
Aanvoer warm boven aangesloten, retour onderin.

Fancoil vervangen door een grotere, of dezelfde er extra bij hangen. Nog een mogenlijkheid tot stevige isolatie verbetering?

[Jazsie]

marcop23 schreef op zaterdag 14 februari 2026 @ 12:16:
[...]

Dat is wel het plan, maar ik heb afgelopen najaar de fancoils pas geïnstalleerd dus ik heb nog geen ervaring. Toch verwacht ik dat het goed gaat Het is isolatiemateriaal met dichte cellen.

Het is wel wat dunner dan de gelinkte Armaflex: 10mm ipv 13mm. De warmtegeleiding is vrijwel gelijk ~0.033-34 W/mK

10mm moet genoeg zijn, volgens Armacell berekening zit je op 4,40mm minimale dikte bij 7gr water en 24gr omgevings temperatuur.

Bij 35gr omgevings temperatuur zit je op 7,60mm dikte.

Mooi alternatief, deze gaat in mijn winkelmandje .
