Thanks! Nog klein vraagje: was dat damp open of damp dicht folie? en ik snap dat spaanplaat beter zou zijn dan MDF ivm vocht maar daarom wil ik dus juist deze oplossing implementeren zodat mn MDF niet vochtig wordt._ferry_ schreef op vrijdag 28 juli 2023 @ 06:45:
[...]
Zoiets heb ik destijds ook gedaan in een tuinhuisje, maar dan met spaanplaat. Op zich was dat prima, minder tochtig, en als ik er in wou klussen (fiets onderhoud oid) was het door de beperkte inhoud heel snel warm met een elektrisch kacheltje.
Alle wanden en dak gedaan, latjes tussen isolatie en buitenwand voor wat ventilatie, plastic folie achter de platen hout. En ook op de grond balken met daarop een plaat hout, zodat ik niet op de koude stenen vloer stond.
:strip_exif()/u/609060/crop570f9b2244068_cropped.gif?f=community)
Ik ben met een soortgelijke situatie bezig, afgelopen weekend de wanden er voor 90% in gezet, bij een wand moet alleen de voorzijde nog voorzien worden van rabatdelen, maar daarvoor moet eerst de elektra aangebracht worden.
Ik heb de berging wanden als volgt uitgevoerd:
Van binnen naar buiten:
Balk 44x69mm,
Dampopen folie (Miofol blauw).
Panlat 22x50mm.
Zweeds rabat.
Als ik aan het isoleren toekom komt er dus 70mm steenwol in de frames, aan de binnenzijde dampremmende folie en daar beplating overheen, ik zit zelf te denken aan underlayment maar daar ben ik nog niet over uit.
Kaal MDF (dus geen V313) zou ik niet zo gebruiken.
En isoleren zonder de juiste folies ook niet.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/9A1shW10pxypTWxHssGHtgMz.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/F6fkVgkpvrXs0iqVBhw67JND.jpg?f=user_large) |
Nooit een update meer gegeven. Boeien en dakrand erop, moet alleen nog de deuren maken voor de nu nog open vakken. En de achterwand moet er nog in.
:strip_icc():strip_exif()/u/46872/volume-s.jpg?f=community)
:strip_icc():strip_exif()/u/318718/crop56fafc6b1cf39_cropped.jpeg?f=community)
Komt er niks over de pir? Meestal heb je dan EPDM?:
Super leuk al deze bouwprojecten in de tuin
Ik ga volgend weekend het dak van onze schuur vervangen. Vorige eigenaar heeft er een rommeltje van gemaakt dus ik begin opnieuw. Ringbalk er op en dan bedekken (met isolatie er tussen) met epdm.
Nou heb ik voor het dakje uiteindelijk gekozen voor wbp multiplex. dat wil ik dekkend gaan beitsen om zo te zorgen dat het kan blijven ademen. Maar is het slim om beide kanten te beitsen, of alleen de zichtzijde.
Hierop komt dampremmende folie en daarna 3cm PIR.
Als ik er aan denk maak ik foto's
Misschien leuk om te delen. We maken weer stappen, alle staanders staan al gemonteerd klaar voor morgen (staan niet op de foto). Morgen gaan de overspannende dakbalken erop + de verbinding met muur.
De muur balken zijn gemonteerd en de bovenbalk zit vast met chemische muurankers. Er tussenin komt de isolatie en de elektra, afgewerkt met gipsplaten en vermoedelijk een strakke muur en akoestische platen.
Tevens besteld: 2x 3 deurs harmonica deuren HR++, lichtstraat 3x1 meter HR++ en twee grote ruiten aan de zijkanten.
Openstaand nog een mooie deur en gevelbekleding, keraliet, verlichting/electra, vloertje (misschien ook vloerverwarming). Uiteindelijk zit er nog een flink vlonder en bestratingsklus (wordt uitbesteed) aan vast.
Flink project maar wel erg leuk en het weer zat tegen maar nu is het echt ideaal.
/f/image/ZDUsHxs3R0oSmsugYrQjNJpo.png?f=fotoalbum_large)
Voorbeeld deuren, 1x links open en 1 rechts open zodat je 1 groot open front kan maken::fill(white):strip_exif()/f/image/PHGxSlqsBDUKKFk38kctPahh.png?f=user_large)
De muur balken zijn gemonteerd en de bovenbalk zit vast met chemische muurankers. Er tussenin komt de isolatie en de elektra, afgewerkt met gipsplaten en vermoedelijk een strakke muur en akoestische platen.
Tevens besteld: 2x 3 deurs harmonica deuren HR++, lichtstraat 3x1 meter HR++ en twee grote ruiten aan de zijkanten.
Openstaand nog een mooie deur en gevelbekleding, keraliet, verlichting/electra, vloertje (misschien ook vloerverwarming). Uiteindelijk zit er nog een flink vlonder en bestratingsklus (wordt uitbesteed) aan vast.
Flink project maar wel erg leuk en het weer zat tegen maar nu is het echt ideaal.
:fill(white):strip_exif()/f/image/ZDUsHxs3R0oSmsugYrQjNJpo.png?f=user_large)
Voorbeeld deuren, 1x links open en 1 rechts open zodat je 1 groot open front kan maken:
[ Voor 10% gewijzigd door wm1234 op 11-08-2023 21:48 ]
/u/25497/crop5f2283a3c7aef_cropped.png?f=community)

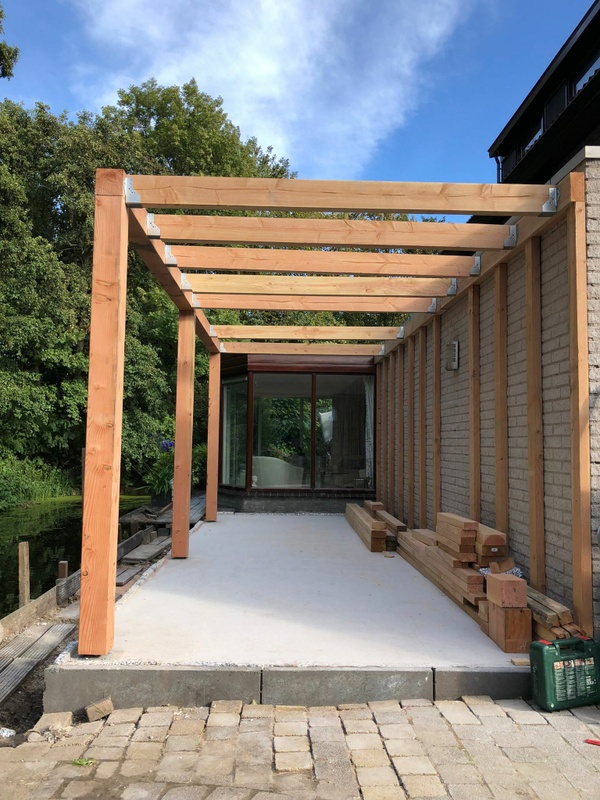

Weer wat stappen gezet, achterin moet er een lichtstraat komen maar dat is na de vakantie weer de volgende klus: :strip_exif()/f/image/euGY49olNK624n37t0SUI5uP.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/euGY49olNK624n37t0SUI5uP.jpg?f=user_large)
[ Voor 10% gewijzigd door wm1234 op 13-08-2023 23:57 ]
/u/176730/crop6777b69b0e199_cropped.png?f=community)
Ik heb wat minder ruimte over dan gehoopt in de tuin, de overkapping moet vrijwel tegen de schutting aan (50cm afstand). Aan een zijkant is dat vrijwel 0. Is dit echt not-done met het oog op onderhoud?
We gaan de schutting er tijdelijk uit halen voor het opbouwen van de overkapping, maar tegen de tijd dat er groot onderhoud nodig is hebben we achterburen verwacht ik (perceel is nu nog niet verkocht).
Situatie:
/f/image/dh84MPa4Db08PZoQUeRARGCO.png?f=fotoalbum_large)

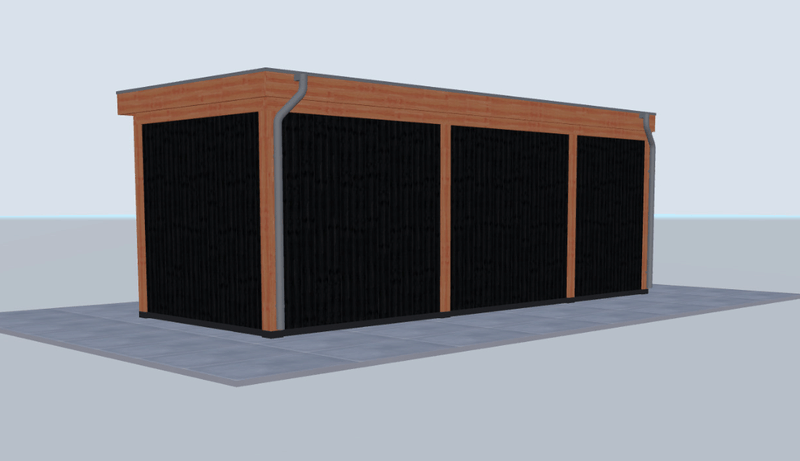

Overkapping zelf:
/f/image/QmUmHZxVtfUD8BvD0fIB3G82.png?f=fotoalbum_large)
/f/image/o3F049cpIX4Rt7yjfqTxZnjN.png?f=fotoalbum_large)
We gaan de schutting er tijdelijk uit halen voor het opbouwen van de overkapping, maar tegen de tijd dat er groot onderhoud nodig is hebben we achterburen verwacht ik (perceel is nu nog niet verkocht).
Situatie:
:fill(white):strip_exif()/f/image/dh84MPa4Db08PZoQUeRARGCO.png?f=user_large)
Overkapping zelf:
:fill(white):strip_exif()/f/image/QmUmHZxVtfUD8BvD0fIB3G82.png?f=user_large)
:fill(white):strip_exif()/f/image/o3F049cpIX4Rt7yjfqTxZnjN.png?f=user_large)
[ Voor 61% gewijzigd door KoudeAardbei op 16-08-2023 18:58 ]
Trendhout? Daar ben ik ook geslaagd
Tegen mij is ook gezegd dat het niet handig is maar ik heb het wel gedaan, zo dicht op de schutting. Je kan er niet bij als het nodig is maar ik heb aan de binnenzijde ook een wand, ben er niet zo bang voor. Meer mensen hebben het zo gedaan hier in de buurt.
Trendhout inderdaad, weet jij zo of de panelen tussen de 2 palen er later eventueel uit kunnen zonder bij de achterkant te kunnen? Handleiding volgt pas over 3 weken:
[...]
Trendhout? Daar ben ik ook geslaagd
Wij zijn ons ook aan het oriënteren in een overkapping (plat dak).
Deze zal dan aan de achterkant van de tuin komen, naast de garage.
Omdat de garage in een L vorm staat, zal de overkapping dit ook zijn.
Nu was de vraag hoeveel palen we nodig zouden hebben, omdat de overkapping dus voor een groot gedeelte ook door de garage wordt gedragen.

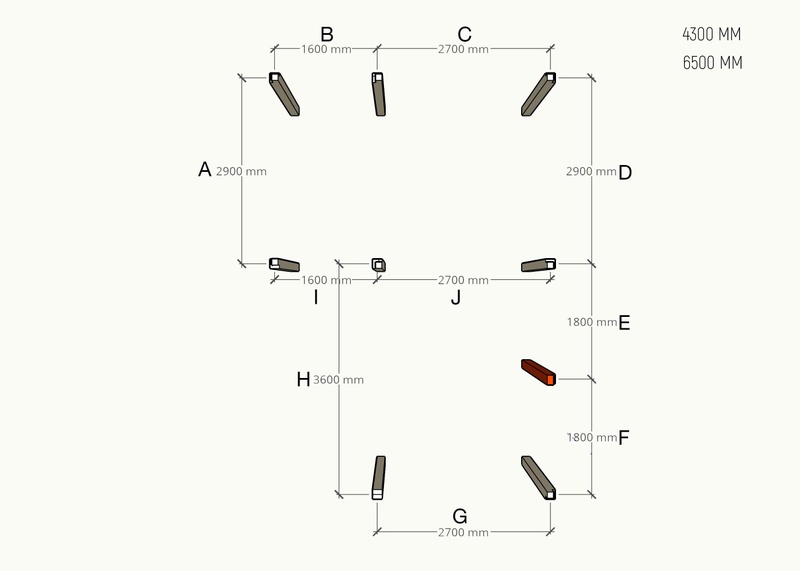

Zie hier voorbeeld, rode blokjes zijn de palen die bijvoorbeeld zouden kunnen:
:fill(white):strip_exif()/f/image/eJTeA7UrMTpr18eJKaskd20S.png?f=user_large)
En ook een foto van hoe het er nu bij staat (boom gaat dan helaas ook weg):
/f/image/io8xzIUVdK6hQZUw9bdKPHg7.png?f=fotoalbum_large)
Zouden deze palen voldoende zijn? Liefst zou ik de paal rechtsonder weghalen, de overspanning is dan 6,3m, wat mij veel te veel lijkt, echter een groot deel van het gewicht wordt ook gedragen door de garage. Deze staat daar ook in een hoek wat nog beter zou zijn lijkt me.
Wat denken jullie?
Deze zal dan aan de achterkant van de tuin komen, naast de garage.
Omdat de garage in een L vorm staat, zal de overkapping dit ook zijn.
Nu was de vraag hoeveel palen we nodig zouden hebben, omdat de overkapping dus voor een groot gedeelte ook door de garage wordt gedragen.
Zie hier voorbeeld, rode blokjes zijn de palen die bijvoorbeeld zouden kunnen:
En ook een foto van hoe het er nu bij staat (boom gaat dan helaas ook weg):
:fill(white):strip_exif()/f/image/io8xzIUVdK6hQZUw9bdKPHg7.png?f=user_large)
Zouden deze palen voldoende zijn? Liefst zou ik de paal rechtsonder weghalen, de overspanning is dan 6,3m, wat mij veel te veel lijkt, echter een groot deel van het gewicht wordt ook gedragen door de garage. Deze staat daar ook in een hoek wat nog beter zou zijn lijkt me.
Wat denken jullie?
Ja hoor maar dan moet je wel eerst wat binnenplanken los halen (als je die hebt). Maar ik denk dus niet dat het echt nodig is.:
[...]
Trendhout inderdaad, weet jij zo of de panelen tussen de 2 palen er later eventueel uit kunnen zonder bij de achterkant te kunnen? Handleiding volgt pas over 3 weken
Bedankt. inderdaad 6 meter is lastig en komt niet vaak voor. Maar ik denk dat de belasting wordt vermindert door de hoek van de garage.
Aluminium constructie is niet helemaal mijn stijl.
Dat is inderdaad nu ook hoe ik het voor ogen had, echter zonder paal lijkt mij ruimtelijker ogen.
Schuine lasverbinding bedoel je gewoon schoren denk ik toch?
Stalen balk is niet meteen een voorkeur. In plaats van een paal wordt het een horizontale balk aan de garage die het gewicht moeten dragen. Dus dat stukje wordt sowieso gedaan.
Bedankt voor de inzichten allemaal. Ik ga er nogmaals eens goed over nadenken.
:strip_exif()/u/53066/bluexp.gif?f=community)
Ik ben me ook al een tijdje aan het orienteren op een overkapping / pergola. Het idee is dat het "dak" bestaat uit draaibare lamellen, het liefst hout. geen zware constructie dus. Het zou geplaatst worden op ons verhoogde terras wat misschien nog wat extra uitdagin met zich mee brengt, als in, de palen zullen nog 60 cm dieper moeten, zo hoog is het verhoogde terras namelijk.
een ander punt is dat een 1 korte zijde (=/-2,5 meter) tegen het huis aan zal staat, het liefst aan het huis (uitbouw, geen tekeningen beschikbaar). 1 van de hoekpalen hiervan zou ik willen weglaten omdat deze ander voor een raam komen te staan. Het liefst gebruik ik aan die kant dus 1 paal (deze komt buiten de verhoging in de grond, maar moet dus een redelijk lange paal zijn, namelijk hoogt van overkappng +60cm verhoogd terras. verder zou ik deze kan vast willen maken aan het huis.
Zie jullie hie rnog mitsen en maren bij? De totalen grote zou iets van 4,5m x 2,5m worden dan.

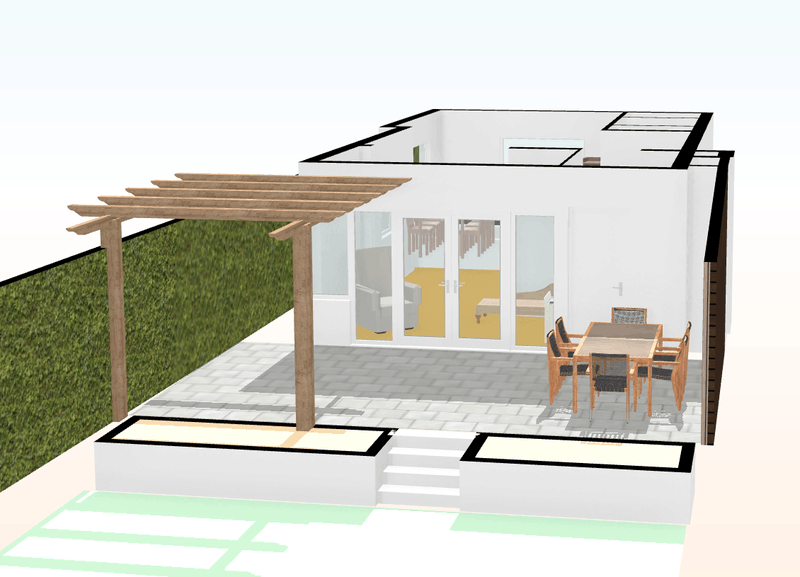

plaatje ter verduidelijking
/f/image/Roe7ICtGUwU95qrAheBehEna.png?f=fotoalbum_large)
de 2 linker palen komen dus naast het verhoogde terras. De paal rechtsvoor komt op/in de verhoging. De paal rechtsachter zou i kweg willen laten. Het dak is niet zoals ik het wil maar floorplanner was bepekrt ;-)
een ander punt is dat een 1 korte zijde (=/-2,5 meter) tegen het huis aan zal staat, het liefst aan het huis (uitbouw, geen tekeningen beschikbaar). 1 van de hoekpalen hiervan zou ik willen weglaten omdat deze ander voor een raam komen te staan. Het liefst gebruik ik aan die kant dus 1 paal (deze komt buiten de verhoging in de grond, maar moet dus een redelijk lange paal zijn, namelijk hoogt van overkappng +60cm verhoogd terras. verder zou ik deze kan vast willen maken aan het huis.
Zie jullie hie rnog mitsen en maren bij? De totalen grote zou iets van 4,5m x 2,5m worden dan.
plaatje ter verduidelijking
:fill(white):strip_exif()/f/image/Roe7ICtGUwU95qrAheBehEna.png?f=user_large)
de 2 linker palen komen dus naast het verhoogde terras. De paal rechtsvoor komt op/in de verhoging. De paal rechtsachter zou i kweg willen laten. Het dak is niet zoals ik het wil maar floorplanner was bepekrt ;-)
[ Voor 23% gewijzigd door thejoker80 op 18-08-2023 11:03 ]
:strip_icc():strip_exif()/u/53754/crop5f96dc1010e28_cropped.jpeg?f=community)

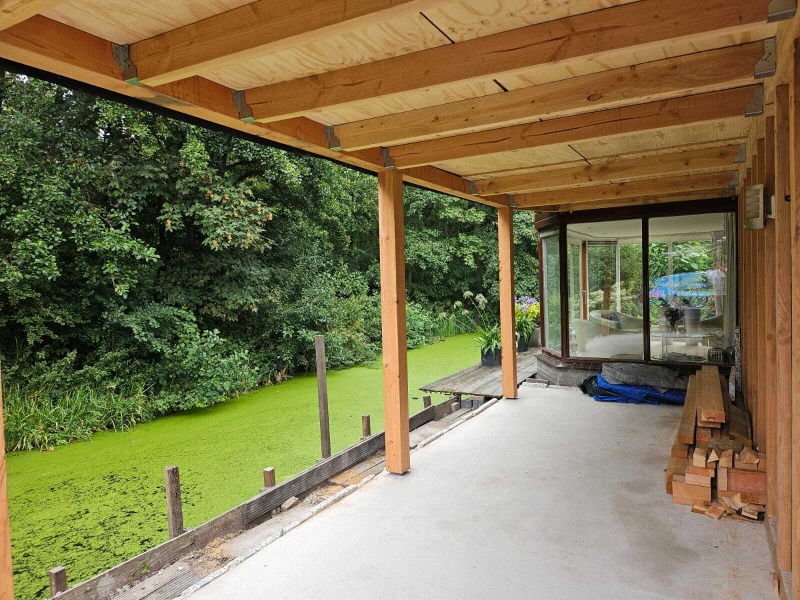

We maken weer stappen (dak zit nog niet vast, balken nog niet 100% op de goede plek), nu weer wachten tot de deuren & skylight uit de fabriek komt (screenshots uit de fabriek van vandaag):
:strip_exif()/f/image/1dkLoTeV8NpGjuEPR5JGFxwG.jpg?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/rGKq9oHZzhz30CAYwGzXu5aY.png?f=user_large)
:fill(white):strip_exif()/f/image/PCeLRjVJyjCIcwVloO9NUja4.png?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/1dkLoTeV8NpGjuEPR5JGFxwG.jpg?f=user_large)
[ Voor 5% gewijzigd door wm1234 op 25-08-2023 14:48 ]
Ben van plan ook een overkapping van Douglas te maken, maar worstelde nog met wat vragen. De antwoorden staan vast ergens, maar ik kan ze niet direct vinden. Of ze spreken elkaar tegen
Het bouwwerk moet ca. 3,5 x 5,5m worden. Het dak wil ik maken van vellingdelen met EPDM er op.
Om de constructie niet te veel te belasten en om het water beter af te voeren heb ik voorkeur voor een afschot. In de toekomst wellicht Sedum er op.
En om de hoogte van de dakopbouw te beperken wil ik de gordingen tussen de ringbalken "hangen" met dakdragers. En bij 2 kanten overstek creeren mbv klossen.
De lange achterzijde staat richting de erfgrens en deze wordt helemaal dicht met vertikaal gemonteerde triple rhombus planken. In 1 hoek komt een berging van ca. 1,5 x 2m. (dicht met dezelfde planken).
Als ik afschot wil maken door de staanders aan 1 kant korter te maken, dan loopt mijn ringbalk niet waterpas. Bij hoeveel afschot gaat dit opvallen?
Een andere uitdaging is dat dan de wanden van de berging aan de bovenkant ook niet waterpas zijn?
Volgens mij is de meest gebruikelijke afschot richting alleen naar de achterkant. (in dit geval de 5,5m). Dan zijn alleen de wanden van de berging aan de bovenkant niet waterpas.
En voldoet bij dit afschot een HWA aan 1 kant? Aan 1 kant zit een sloot dus dat zou handig zijn.
Het bouwwerk moet ca. 3,5 x 5,5m worden. Het dak wil ik maken van vellingdelen met EPDM er op.
Om de constructie niet te veel te belasten en om het water beter af te voeren heb ik voorkeur voor een afschot. In de toekomst wellicht Sedum er op.
En om de hoogte van de dakopbouw te beperken wil ik de gordingen tussen de ringbalken "hangen" met dakdragers. En bij 2 kanten overstek creeren mbv klossen.
De lange achterzijde staat richting de erfgrens en deze wordt helemaal dicht met vertikaal gemonteerde triple rhombus planken. In 1 hoek komt een berging van ca. 1,5 x 2m. (dicht met dezelfde planken).
Als ik afschot wil maken door de staanders aan 1 kant korter te maken, dan loopt mijn ringbalk niet waterpas. Bij hoeveel afschot gaat dit opvallen?
Een andere uitdaging is dat dan de wanden van de berging aan de bovenkant ook niet waterpas zijn?
Volgens mij is de meest gebruikelijke afschot richting alleen naar de achterkant. (in dit geval de 5,5m). Dan zijn alleen de wanden van de berging aan de bovenkant niet waterpas.
En voldoet bij dit afschot een HWA aan 1 kant? Aan 1 kant zit een sloot dus dat zou handig zijn.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/NdNu3cchtzzFqEy6Yi018m02.jpg?f=user_large)

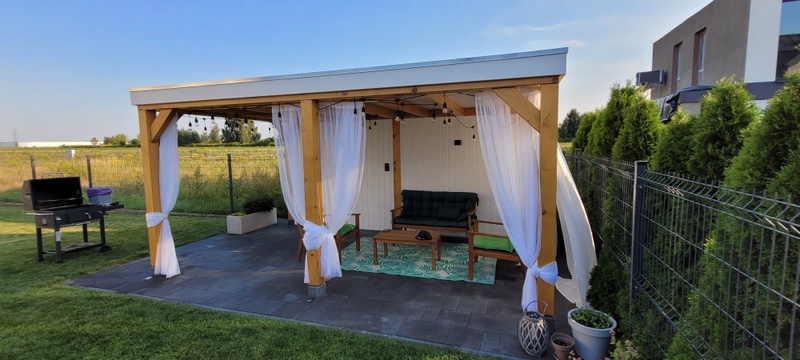

Hier dan ook maar het 'eind resultaat' delen. Moeten nog een paar kleine dingen gebeuren maar ten opzichte van al het eerdere mag het geen naam meer hebben. Blij met het resultaat
:strip_exif()/f/image/9CRiZBOUcAS4nfAvYl8k1IhY.jpg?f=fotoalbum_large)
:strip_exif()/f/image/Q9KoK4LkADGid8Oo1Dcl03cN.jpg?f=fotoalbum_large)
:strip_exif()/f/image/rC9MqKM3WeKV09m8WvDLsyGm.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/9CRiZBOUcAS4nfAvYl8k1IhY.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Q9KoK4LkADGid8Oo1Dcl03cN.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/rC9MqKM3WeKV09m8WvDLsyGm.jpg?f=user_large)
3.05 kWp Zuid - https://pvoutput.org/list.jsp?userid=80995 - Daikin Comfora FTXP 3.5 kW
:strip_icc():strip_exif()/u/298635/crop6032d035cb816_cropped.jpg?f=community)
Zeer sfeervol!:
Hier dan ook maar het 'eind resultaat' delen. Moeten nog een paar kleine dingen gebeuren maar ten opzichte van al het eerdere mag het geen naam meer hebben. Blij met het resultaat
Zijn de witte gordijntjes een beetje weersbestendig of haal je die regelmatig binnen?
Hier zou een signature kunnen staan. En die staat er dus ook.
@QuattroNL de tijd zal het uitwijzen want ze hangen er nog maar net Het is heel licht materiaal. Mocht het nodig zijn gaat het in de wasmachine en voor de winter halen we het naar binnen.
Het is heel licht materiaal. Mocht het nodig zijn gaat het in de wasmachine en voor de winter halen we het naar binnen.
3.05 kWp Zuid - https://pvoutput.org/list.jsp?userid=80995 - Daikin Comfora FTXP 3.5 kW
:strip_icc():strip_exif()/u/13062/crop5e0cde80e7d91_cropped.jpeg?f=community)

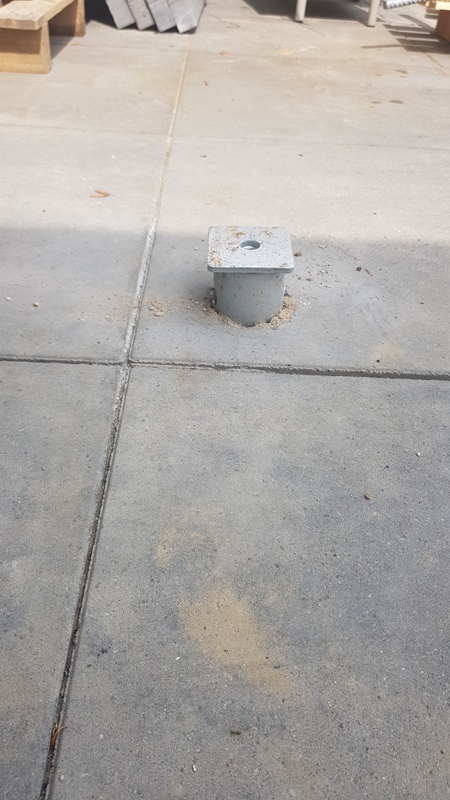

Wat wil je weten ik heb schroeffunderingen gebruikt. Echt super easy te installeren.
Ik heb de tuin laten renoveren en het terras waar de overkapping op kwam meteen laten aanleggen.
Ik had geen zin om de tegels er weer uit te halen en gaten te graven.
Dus ik heb alleen een gat in de tegels geboord en daar de palen ingezet.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/xtxLisowqu4ssCpmkqId3cSR.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/dSrEPxj5jiwsifLEexwDsVuY.jpg?f=user_large)
[ Voor 57% gewijzigd door alki op 04-09-2023 10:49 ]
Ik had ook het idee dat het wel makkelijk zou zijn, maar nog geen ervaringen mee, vandaar de vraag
Was het nog moeilijk om die dingen goed waterpas de grond in te krijgen? Redenen om dit niet te gebruiken voor het maken van een overkapping?
A software developer is someone who looks both left and right when crossing a one-way street.
Nee eigenlijk niet, is even passen en meten de eerste 25 cm. Doordat ik een gat in de tegels had gemaakt kon hij eigenlijk geen kant op. Qua prijs was het iig ook niet duurder.:
[...]
Ik had ook het idee dat het wel makkelijk zou zijn, maar nog geen ervaringen mee, vandaar de vraag
Was het nog moeilijk om die dingen goed waterpas de grond in te krijgen? Redenen om dit niet te gebruiken voor het maken van een overkapping?
:strip_icc():strip_exif()/u/220376/twitchy_ava60.jpg?f=community)
:strip_icc():strip_exif()/u/112971/me.jpg?f=community)
Hier al tijdje klaar, 2 jaar terug nog druk bezig met bouwen, maar resultaat:
/f/image/YLmvoycZHpU3FFjHXds04tdo.png?f=fotoalbum_large)
/f/image/44zIcfP6MHy48L84Kiz4Gj4i.png?f=fotoalbum_large)
Zal deze week nog even foto in het donker maken. De 50+ hue lampen zorgen voor flink wat sfeer!
:fill(white):strip_exif()/f/image/YLmvoycZHpU3FFjHXds04tdo.png?f=user_large)
:fill(white):strip_exif()/f/image/44zIcfP6MHy48L84Kiz4Gj4i.png?f=user_large)
Zal deze week nog even foto in het donker maken. De 50+ hue lampen zorgen voor flink wat sfeer!
Professioneel Heftruck Syndroom
Juist niet
Zandgrond is meestal stabieler dan klei. Veel woningen op zandgrond zijn op "staal" gefundeerd. Dus gewoon ontgraven, de zandbodem vlak maken. een strokenfundering (beton storten of metselen) en dan opbouwen. Bij zandgrond is voor een overkapping is eigenlijk een simpele poer voldoende. Wil je dan toch schroefpalen gebruiken is deze lengte (zoals ik het zie ongeveer een meter lang) dan meer dan voldoende lang zijn. Zou eerder bij klei voor een langere variant kiezen. Je zal toch eerst goed moeten kijken welke grond er op welke diepte zit.
Ik zit op veen (Purmerend), ik vermoed dat ik wel langere schroeven wil gaan gebruiken:
[...]
Juist niet
A software developer is someone who looks both left and right when crossing a one-way street.
Als een simpele berging tijdens de bouw al op heipalen gemaakt is zit je op "dik water"
Dat vergt toch wel wat meer uitzoek werk dan zomaar een schroefpaaltje de tuin in draaien.
Dat vergt toch wel wat meer uitzoek werk dan zomaar een schroefpaaltje de tuin in draaien.
Gasloos sinds 01-12-2017 zonder slotje of verwijdering, dus een "gevaarlijke situatie" volgens Liander. Verwarming met een Loria duo 6010. Pelletkachel voor de fun. EDIT 22-09-21 de (gevaarlijke) gasleiding in opdracht van Liander verwijderd.
Hier is het dak circa 4 x 5,5 meter. Deze is rondom dezelfde hoogte. Wel zijn de dakbalken iets getoogd, waardoor er vanuit het midden een beetje afschot naar de zijkant is. De hemel water afvoer heb ik aan 2 kanten, schuin tegen over elkaar.:
Ben van plan ook een overkapping van Douglas te maken, maar worstelde nog met wat vragen. De antwoorden staan vast ergens, maar ik kan ze niet direct vinden. Of ze spreken elkaar tegen
Het bouwwerk moet ca. 3,5 x 5,5m worden. Het dak wil ik maken van vellingdelen met EPDM er op.
Om de constructie niet te veel te belasten en om het water beter af te voeren heb ik voorkeur voor een afschot. In de toekomst wellicht Sedum er op.
En om de hoogte van de dakopbouw te beperken wil ik de gordingen tussen de ringbalken "hangen" met dakdragers. En bij 2 kanten overstek creeren mbv klossen.
De lange achterzijde staat richting de erfgrens en deze wordt helemaal dicht met vertikaal gemonteerde triple rhombus planken. In 1 hoek komt een berging van ca. 1,5 x 2m. (dicht met dezelfde planken).
Als ik afschot wil maken door de staanders aan 1 kant korter te maken, dan loopt mijn ringbalk niet waterpas. Bij hoeveel afschot gaat dit opvallen?
Een andere uitdaging is dat dan de wanden van de berging aan de bovenkant ook niet waterpas zijn?
Volgens mij is de meest gebruikelijke afschot richting alleen naar de achterkant. (in dit geval de 5,5m). Dan zijn alleen de wanden van de berging aan de bovenkant niet waterpas.
En voldoet bij dit afschot een HWA aan 1 kant? Aan 1 kant zit een sloot dus dat zou handig zijn.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/UWUGD1ksEQLUPELz2CPoXHUv.jpg?f=user_large)
En sinds 1,5 jaar met zonnepanelen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/pV5FDCoKPiyWvK5pPYNs4e2M.jpg?f=user_large)
Nog wat bouw foto's, dak is van sandwichpanelen. Kon ik toen gratis aan komen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/sty5yQPSwOzz5AO73ARmUReM.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/wPGbKA3rWq44pIVlJDKCo7Lm.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/JKVcG03XNDsiHghdFcMeUcmZ.jpg?f=user_large)
[ Voor 38% gewijzigd door Erwin_83 op 04-09-2023 19:57 ]
Gasloos sinds 01-12-2017 zonder slotje of verwijdering, dus een "gevaarlijke situatie" volgens Liander. Verwarming met een Loria duo 6010. Pelletkachel voor de fun. EDIT 22-09-21 de (gevaarlijke) gasleiding in opdracht van Liander verwijderd.
Gasloos sinds 01-12-2017 zonder slotje of verwijdering, dus een "gevaarlijke situatie" volgens Liander. Verwarming met een Loria duo 6010. Pelletkachel voor de fun. EDIT 22-09-21 de (gevaarlijke) gasleiding in opdracht van Liander verwijderd.
Ja dat is een dubbel dak op 1 afvoer, die ook nog eens te hoog zit. De epdm zal daar nooit uitdrogen.:
[...]
je afvoer werkt beter dan die van de buren
De Douglas palen staan daar ook zo in de grond, tja gebouwd door een klussen bedrijf.
[ Voor 14% gewijzigd door Erwin_83 op 05-09-2023 11:55 ]
Gasloos sinds 01-12-2017 zonder slotje of verwijdering, dus een "gevaarlijke situatie" volgens Liander. Verwarming met een Loria duo 6010. Pelletkachel voor de fun. EDIT 22-09-21 de (gevaarlijke) gasleiding in opdracht van Liander verwijderd.
:strip_icc():strip_exif()/u/431881/Marter70.jpg?f=community)
Tja... Waar is je stacaravan van gemaakt? Zou dan de overkapping loszetten van het bestaande gebouw. Zeker met een maat van 9x2,5m. Weet je al wat voor overspanningen je wil gaan maken? Waar je de palen wilt hebben?
Wil je echt van die platen gaan gebruiken? Hoeveel herrie met regen wil je hebben? En ook kwa warmte? Zou er eens over nadenken. Je kan ook eens kijken bij de plaatselijke bouwmarkt in de buurt voor dat soort spul. Zo bijzonder is het allemaal niet
Als het doel is warmte binnen verminderen: Zorg ervoor dat er minder zon op de stacaravan zelf komt. Dat is dan het belangrijkste.
Dank voor je reactie. Ik wilde mijn openingspost niet te lang maken, maar ik heb goed nagedacht over de constructie en heb ook al eerder een dergelijke houten constructie gemaakt. Dus over het houten gedeelte maak ik mij geen zorgen. Deze eerder gemaakte overkapping heb ik doeken gespannen, die niet waterdicht waren. Het weren van de zon op de ramen, heeft toen goed geholpen met de warmte binnen.:
[...]
Tja... Waar is je stacaravan van gemaakt? Zou dan de overkapping loszetten van het bestaande gebouw. Zeker met een maat van 9x2,5m. Weet je al wat voor overspanningen je wil gaan maken? Waar je de palen wilt hebben?
[...]
Wil je echt van die platen gaan gebruiken? Hoeveel herrie met regen wil je hebben? En ook kwa warmte? Zou er eens over nadenken. Je kan ook eens kijken bij de plaatselijke bouwmarkt in de buurt voor dat soort spul. Zo bijzonder is het allemaal niet
Als het doel is warmte binnen verminderen: Zorg ervoor dat er minder zon op de stacaravan zelf komt. Dat is dan het belangrijkste.
Mijn chalet/stacaravan heeft een plat dak en dat is voornamelijk zwart gekleurd dus veel warmte komt via het dak binnen. Maar daar kan/wil ik voorlopig niets aan doen (ik vraag mij wel af of kiezels zouden helpen). Maar met de overkapping die ik nu wil maken, wil ik de zon op de zijkant en met name de glazen tuindeuren verminderen. Maar een terras waar je ook kunt zitten als het regent, dat lijkt mij ook wel waardevol. Daarom wil ik nu toch kijken naar een dak wat waterdicht is.
Tuinmaximaal claimt op hun website dat hun platen veel meer warmte buiten houden dan 'normale' platen. Op de eigen website kan het heel goed een wc eend verhaal zijn. Dus wat ik mij af vraag: zijn er hier mensen met ervaring met polycarbonaat platen die in de handel zijn te krijgen, helder of opaal, problemen bij montage van profielen, tevreden of niet, beter combineren met schaduwdoek, etc.
[ Voor 4% gewijzigd door Mickey77 op 11-09-2023 13:51 ]
Ik ben zelf bezig met een 9mx3m, maar in zuid limburg is weinig zeeklei te vinden natuurlijk
Maar ik denk dat je met een betonpoer op een iets grotere tegel (50x50cm i.p.v. 30x30) voldoende hebt. Neem wel verstelbare betonpoeren zodat mocht er ergens iets zakken je het nog wat kunt bijdraaien.
:strip_icc():strip_exif()/u/5981/betty-icon.jpg?f=community){kind=icon}
Wij hebben de plannen gemaakt voor een buitenverblijf met een dak van zonnepanelen. We hebben eerder dit jaar bi-facial panelen gekocht om hier dus later een buitenverblijf mee te bedekken. De zijwand die nu open is willen wij met glas uitvoeren. Ik weet alleen nog niet hoe we dat kunnen doen met dit ontwerp. De schoren zitten in de weg namelijk.
:strip_exif()/f/image/SQWOJ4Fra7slKuzwUnXs73Az.jpg?f=fotoalbum_large)
Nu heb ik een check gedaan en het blijkt dat het vergunning plichtig is op onze locatie in de tuin. Een van de dingen die aangeleverd moeten worden zijn constructive berekeningen: Constructietekeningen en –berekeningen (conform de eurocodes).
Heeft iemand hier ervaring mee? Ik heb de palen en ringbalk in 14x14 uitgevoerd en de gording in 20x7 waarbij de twee buitenste gordingsbalken ook de ringbalk zijn.
Met de vuistregel van 5cm per meter voldoe ik volgens mij. Het dak wordt niet zwaar belast door de zonnepanelen (13kg/m2). Er zal wel rekening gehouden moeten worden voor sneeuw, maar niet voor regen omdat het dak onder een hoek van ongeveer 5.4 graad staat. De gordingsbalken staan op 1.05m van elkaar en wordt bepaald door de zonnepanelen. Ik kon geen smallere panelen vinden. Ze worden snel 1.14, dus daarom deze genomen van 1.05.
Heeft iemand ervaring met het aanleveren van tekeningen en berekeningen voor een vergunningsaanvraag?
Een idee of voorbeeld voor een glazen wand is ook welkom.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/SQWOJ4Fra7slKuzwUnXs73Az.jpg?f=user_large)
Nu heb ik een check gedaan en het blijkt dat het vergunning plichtig is op onze locatie in de tuin. Een van de dingen die aangeleverd moeten worden zijn constructive berekeningen: Constructietekeningen en –berekeningen (conform de eurocodes).
Heeft iemand hier ervaring mee? Ik heb de palen en ringbalk in 14x14 uitgevoerd en de gording in 20x7 waarbij de twee buitenste gordingsbalken ook de ringbalk zijn.
Met de vuistregel van 5cm per meter voldoe ik volgens mij. Het dak wordt niet zwaar belast door de zonnepanelen (13kg/m2). Er zal wel rekening gehouden moeten worden voor sneeuw, maar niet voor regen omdat het dak onder een hoek van ongeveer 5.4 graad staat. De gordingsbalken staan op 1.05m van elkaar en wordt bepaald door de zonnepanelen. Ik kon geen smallere panelen vinden. Ze worden snel 1.14, dus daarom deze genomen van 1.05.
Heeft iemand ervaring met het aanleveren van tekeningen en berekeningen voor een vergunningsaanvraag?
Een idee of voorbeeld voor een glazen wand is ook welkom.
:strip_icc():strip_exif()/u/52763/avatar.jpg?f=community){kind=avatar}
/u/1993254/crop6500cb12e2d5a_cropped.png?f=community)
![[Afbeelding]](https://tweakers.net/i/hdQUN5Vd8ahNw88T8sVpr_YuudU=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/nJJlkNsXJ4jIVNJJeWuXBKRo.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/I4dAQHFdtwNrkv3UXtXn38D20i4=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/Oo1oQBfFX3uTKAmZPwWG8svY.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/Ri6RXBfeYywM2ExSvbQYAlZheKg=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/zpzkxyFTfHdveQHxivQMOYxc.jpg?f=user_large){kind=link}
Hier (6 jaar geleden inmiddels) ook zelf met wat hulp een overkapping gebouwd met douglas hout. Fundering gestort voor alle zekerheid, waarschijnlijk niet nodig maar je weet maar nooit!
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/tkOG8oNTYWoRzaTwgmBEbT1i.jpg?f=user_large)
Op deze fundering tegels gelijmd en een deel vlonderplanken opgelegd, tot nu toe nooit problemen gehad bij vorst.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/zHMkPxOwMYw6FcDAOfVQkgOS.jpg?f=user_large)
Hieronder nog wat foto's van tijdens en na de bouw:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/e8t9u1SrcstMVAtIIqIh5Ctc.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/WSAsr3FicEjG5iXWIA8RTfBW.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/0aEJFQErVABY32LNYUpNIv97.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/cB2ceD7Pj0i3pqSOvPIdsGjh.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/jq7wg8HW3ckAevxlVkKpWqLI.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/3GbKe4vt6y1gOUzfA0ggzto5.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/pw4Ycse1L8tTb1b9YOeXZlF8.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/jF2TwQqQbaLpUBaeOu1xVfEk.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/4Cs6Iu4E5hSzJBRoMMOfSBYX.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ZcoSB3nJomOZ5blGuCCvPTcY.jpg?f=user_large)
Gaat om een plat dak met onderstaande afmetingen. Bij iedere letter ligt een ringbalk (staat niet op deze tekening)
Alles is van douglas 150*50mm balken.
De dwarsbalken staan ook niet in deze tekening maar hebben een hoh afstand van 600mm.
Daarbovenop ligt dakbeschot 18*145mm. (h*b)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/mhyQglRceHN6j7j4jllaFtod.jpg?f=user_large)
