[Delta glasvezel] Eigen router installeren

[nero355]

MindBender schreef op woensdag 8 februari 2023 @ 18:59:
En als hij in bridge-modus opereert, kan ik hem sowieso niet addresseren.

Je WAN IP adres effe veranderen naar zijn webGUI IP range en je bent er!

Zo werkt het bij heel veel van dat soort modellen voor xDSL en Glasvezel

Jippelskea! schreef op woensdag 8 februari 2023 @ 20:51:
Nou volg ik dit topic al een poosje, maar hier had ik helemaal overheen gelezen. Bedankt

Onlangs nog gepost : nero355 in "[Delta glasvezel] Eigen router installeren"

[ernstoud]

MindBender schreef op woensdag 8 februari 2023 @ 23:39:
[...]

Nee; Niet doen. Ik maak de mijne morgen nog wel een keer open om wat foto's te posten, zodat je kunt zien hoe hij open moet.
Helaas staat hij hier nog niet bij.

Die laatste link had ik ook al gevonden. Als je foto’s met wat goede resolutie maakt kan ik zien of er een serial port is. Dat zal dan bij de 621i dan ook wel/niet zo zijn. Bij voorbaat dank.

[MindBender]

ernstoud schreef op donderdag 9 februari 2023 @ 00:11:
Die laatste link had ik ook al gevonden. Als je foto’s met wat goede resolutie maakt kan ik zien of er een serial port is. Dat zal dan bij de 621i dan ook wel/niet zo zijn. Bij voorbaat dank.

Ik denk dat ik daar als embedded software developer, met een specialisatie op hardware support, zelf ook wel uit kom.
Het gaat mij erom dat jij je box open kunt krijgen zonder hem te beschadigen. De mijne ging probleemloos open, en het kastje is bijna hetzelfde. Zelfs de schroeven zitten op dezelfde plaats. Misschien dat een paar foto's van bijvoorbeeld waar de clips zitten, kunnen voorkomen dat je je box even moet leren wie er de baas is.
Zal ik die foto's hier posten, of wil je er een aparte Adtran thread voor stichten?

[ Voor 5% gewijzigd door MindBender op 09-02-2023 10:29 ]

[miniterror]

EWS99 schreef op woensdag 8 februari 2023 @ 18:21:
Ik ben eigenlijk ook wel benieuwd wat er zou gebeuren als ik een XGS-PON splitter op mijn aansluiting aan zou sluiten en dan beide Nokia's zou verbinden. Zou mij niet verbazen als ik dan 2 actieve internet verbindingen heb. Voor 16,- (https://www.dustinhome.nl...208923/ufiber-splitter-14) zou ik die test wel willen doen. (nog geen idee wat ik met een 2e verbinding zou kunnen doen overigens).

Dit zou wel lachen zijn, het is dat ik over 2 maandjes weer weg ga anders zou ik dit zeker een poging willen geven.
Dual WAN load balance voor de mensen met eigen apparatuur er achter.

[ernstoud]

MindBender schreef op donderdag 9 februari 2023 @ 10:28:
[...]

Ik denk dat ik daar als embedded software developer, met een specialisatie op hardware support, zelf ook wel uit kom.
Het gaat mij erom dat jij je box open kunt krijgen zonder hem te beschadigen. De mijne ging probleemloos open, en het kastje is bijna hetzelfde. Zelfs de schroeven zitten op dezelfde plaats. Misschien dat een paar foto's van bijvoorbeeld waar de clips zitten, kunnen voorkomen dat je je box even moet leren wie er de baas is.
Zal ik die foto's hier posten, of wil je er een aparte Adtran thread voor stichten?

Doe maar even hier, er zullen meer mensen in geïnteresseerd zijn.

[nero355]

Delta IPv6 Nieuws => Snow_King in "Het grote IPv6 topic"

[Prosje]

Iemand anders gemerkt dat de afgelopen dagen de gemiddelde latency naar bijv. 1.1.1.1 is verdubbeld van 4ms naar 8ms? Voor mijn gevoel is dit tegelijk gebeurd met het "netwerk onderhoud" waardoor mijn zgn. statische IP ( ik heb business pack ) ook opeens veranderde naar een nieuw IP. Begin een beetje te balen van het feit dat er geen andere FTTH aanbieders zijn in mijn regio ( Overasselt ).

[ernstoud]

Prosje schreef op donderdag 9 februari 2023 @ 15:00:
Iemand anders gemerkt dat de afgelopen dagen de gemiddelde latency naar bijv. 1.1.1.1 is verdubbeld van 4ms naar 8ms? Voor mijn gevoel is dit tegelijk gebeurd met het "netwerk onderhoud" waardoor mijn zgn. statische IP ( ik heb business pack ) ook opeens veranderde naar een nieuw IP. Begin een beetje te balen van het feit dat er geen andere FTTH aanbieders zijn in mijn regio ( Overasselt ).

Hier het resultaat van ping naar 1.1.1.1 net een paar seconden geleden voor alle RIPE Atlas probes op Delta Fiber NL:



De groene balk is mijn probe. De probes helemaal links zijn vrijwel zeker in de Delta core of datacenters.

Kortom; gemiddeld heb ik (afgerond) 5 ms., is ook wel eens 4 ms.

De uitschieter buiten de schaal rechts is alweer gerepareerd, foutje in mijn script.

Zo'n verhoging is gek genoeg soms tijdelijk, alsof na enige tijd de routing weer aangepast wordt. Dus even afwachten, vaak 's-nachts veranderd het weer.

[ Voor 3% gewijzigd door ernstoud op 09-02-2023 16:21 ]

[esky]

Prosje schreef op donderdag 9 februari 2023 @ 15:00:
Iemand anders gemerkt dat de afgelopen dagen de gemiddelde latency naar bijv. 1.1.1.1 is verdubbeld van 4ms naar 8ms? Voor mijn gevoel is dit tegelijk gebeurd met het "netwerk onderhoud" waardoor mijn zgn. statische IP ( ik heb business pack ) ook opeens veranderde naar een nieuw IP. Begin een beetje te balen van het feit dat er geen andere FTTH aanbieders zijn in mijn regio ( Overasselt ).

Dit is een smokeping naar 1.1.1.1 vanaf een Delta XGS-PON verbinding. Ik heb geen idee waarom het een tijdje hoger was.

[ernstoud]

esky schreef op donderdag 9 februari 2023 @ 16:12:
[...]


Dit is een smokeping naar 1.1.1.1 vanaf een Delta XGS-PON verbinding. Ik heb geen idee waarom het een tijdje hoger was.

[Afbeelding]

Is mij ook een raadsel, gebeurt vaak. Lijkt me een automatische herroutering na werkzaamheden.

[Fietspomp86]

MindBender schreef op woensdag 8 februari 2023 @ 18:59:
[...]

Ik dacht ook dat ze niets aan dat MAC hadden, dus vandaar dat ik dacht dat ze misschien het MAC van mijn router bedoelden, om er een reservering voor aan te maken in hun DHCP server. Vroeger, bij Ziggo UPC Goldmine, was dat nodig.

[...]

Van de kerel die mijn vanochtend belde, begreep ik dat mijn aansluiting naar een heel ander systeem zou gaan. Een systeem dan speciaal bedoeld was voor klanten met een eigen 'modem'. En dat mijn Nokia modem op dat systeem niet werkt. Kregen we maar iemand te spreken met echte kennis van zaken, zucht.

[...]

Een interessant experiment. En niet duur ook. Maar je zou ook je tweede glasvezel eens kunnen proberen. Het hangt natuurlijk ook af van hoeveel klanten er al samen op 1 vezel zitten. Voor XGS-PON is dat maximaal 256.

[...]

Ik denk van wel, maar ik heb geen flauw idee hoe ik erin kom. In zijn huidige configuratie kom ik er via Ethernet niet in. En als hij in bridge-modus opereert, kan ik hem sowieso niet addresseren. Misschien via een seriele debug poort, ergens intern. Ik heb sowieso de indruk dat dit apparaat gemaakt is of vanaf de LAN zijde beheert te worden, door de netwerkbeheerder, en niet door de klant.

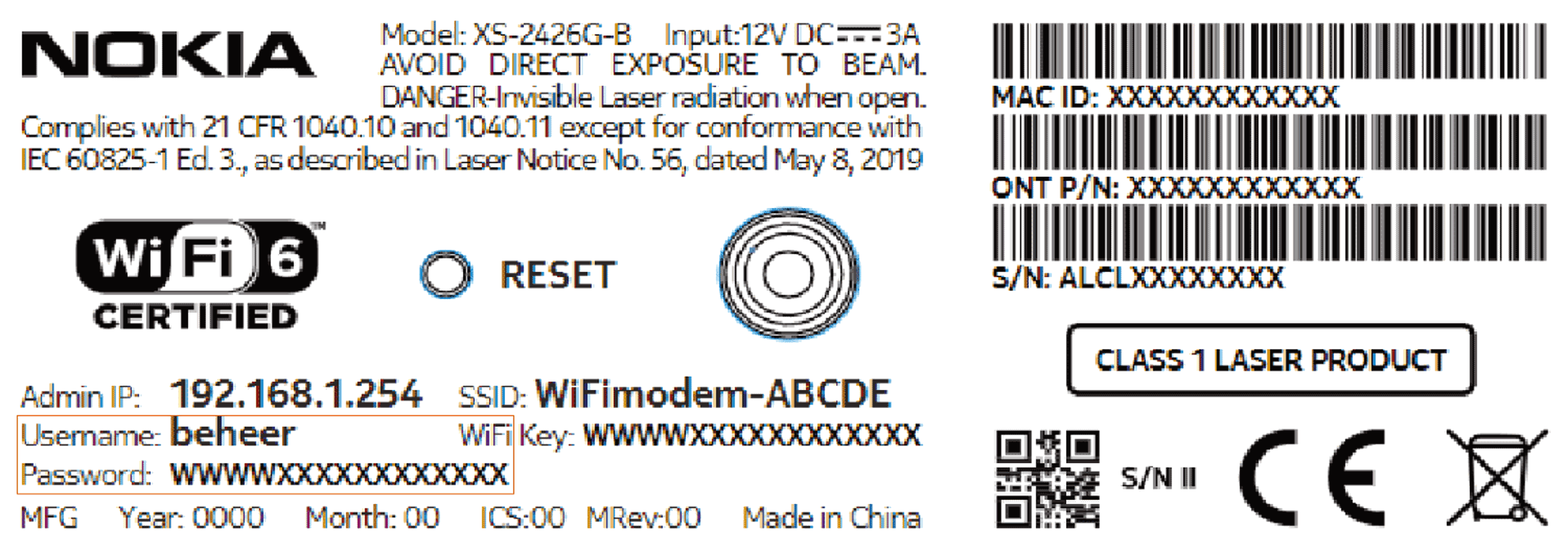

Wat een raar verhaal over die Nokia!

Hier na een paar dagen de Nokia er weer aan, na half uurtje knipperen was ik weer online.

Ook de Genexis, die dus half half werkt, staat nog steeds geregistreerd, want met die krijg ik wel een IP adres op m'n USG.
Ik heb nog even gespit door m'n Delta chat-sessies, ik heb toen het MAC adres van de USG doorgegeven.

Nu net weer via Whatsapp gezegd, of ze alsjeblieft het serienummer van de Adtran en het MAC van de USG kunnen registeren. Krijg ik te horen, de Adtran 621 wordt niet ondersteund, alleen de Adtran 400 ondersteunen we......

Mijne ging trouwens met klein beetje moeite open, met inderdaad een plectrum nadat de 2 schroeven eruit waren.

Wel heel grappig dat iedereen hier dat ding wil openmaken

[ernstoud]

Fietspomp86 schreef op donderdag 9 februari 2023 @ 16:42:
Nu net weer via Whatsapp gezegd, of ze alsjeblieft het serienummer van de Adtran en het MAC van de USG kunnen registeren. Krijg ik te horen, de Adtran 621 wordt niet ondersteund, alleen de Adtran 400 ondersteunen we.....

Wat zijn het bij Delta toch een sukkels.. “we ondersteunen de Adtran 400”. Zucht. Dat is notabene een GPON serie van devices! Dus dat ondersteunen ze op de XGS-PON infra. Dat is knap .

[Superbeagle]

@Fietspomp86 Misschien een open deur, maar als ze graag willen horen dat je een Adtran 400 hebt dan zeg je toch dat je die hebt. Een leugentje om bestwil lijkt me hier geoorloofd, of werkt het dan niet?

[MindBender]

Fietspomp86 schreef op donderdag 9 februari 2023 @ 16:42:
Krijg ik te horen, de Adtran 621 wordt niet ondersteund, alleen de Adtran 400 ondersteunen we......

Dat lijkt me een uitstekende gelegenheid om te vragen om de lijst met andere ONTs die ze 'ondersteunen'.

[ernstoud]

MindBender schreef op donderdag 9 februari 2023 @ 18:58:
[...]

Dat lijkt me een uitstekende gelegenheid om te vragen om de lijst met andere ONTs die ze 'ondersteunen'.

Dan sturen ze je de BBF.247 lijst. Deze dus:

https://www.broadband-for...U-Products-2023-01-18.pdf

[EWS99]

ernstoud schreef op donderdag 9 februari 2023 @ 19:07:
[...]


Dan sturen ze je de BBF.247 lijst. Deze dus:

https://www.broadband-for...U-Products-2023-01-18.pdf

Wilde net zeggen, denk dat wij wel kunnen raden met welke lijst ze aan komen zetten

En ik moest even lachen, want ik denk dat ik wel weet wat die servicedesk medewerker gedaan heeft: Die heeft op adtran gezocht en de enige die op die lijst staat doorgegeven (dat is de 400). Staat alleen wel GPON achter ipv XGS-PON. Iets met een klok en een klepel denk ik..

[ Voor 27% gewijzigd door EWS99 op 09-02-2023 19:13 ]

[ernstoud]

EWS99 schreef op donderdag 9 februari 2023 @ 19:10:
[...]


Wilde net zeggen, denk dat wij wel kunnen raden met welke lijst ze aan komen zetten

En ik moest even lachen, want ik denk dat ik wel weet wat die servicedesk medewerker gedaan heeft: Die heeft op adtran gezocht en de enige die op die lijst staat doorgegeven (dat is de 400). Staat alleen wel GPON achter ipv XGS-PON. Iets met een klok en een klepel denk ik..

En de Adtran 400 bestaat niet. Het is een serie modellen:

https://portal.adtran.com/web/page/portal/Adtran/group/4467

allemaal GPON.

[MindBender]

ernstoud schreef op donderdag 9 februari 2023 @ 12:25:
Doe maar even hier, er zullen meer mensen in geïnteresseerd zijn.

Bij deze dan.

Onder de twee rubberen pootjes aan de voorzijde zitten twee kruiskopschroeven. Met een standaard PH1 zijn die prima te verwijderen:


De behuizing zit met 8 clips vast. Een plectrum bleek te zwak, maar met een spatel ging hij gemakkelijk open:

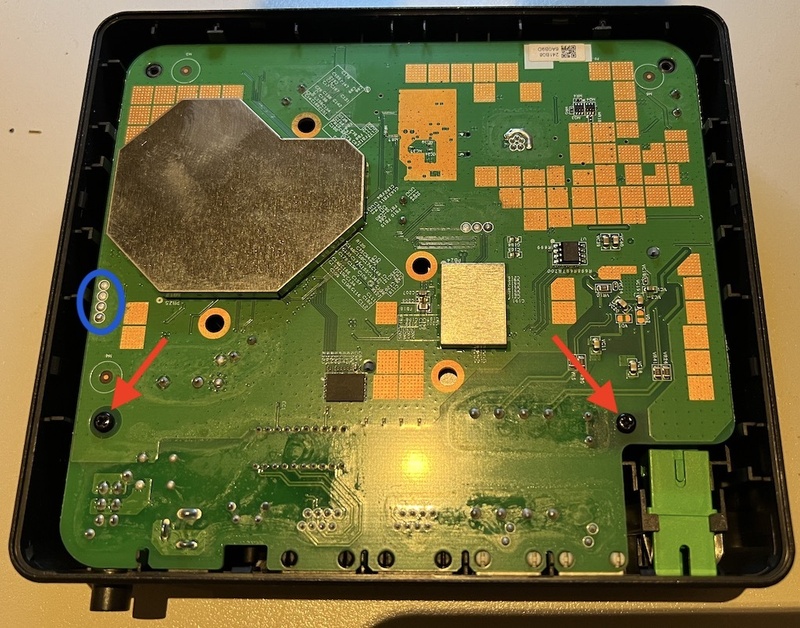

De PCB zit nog met twee schroeven, van hetzelfde type als voor de behuizing gebruikt is, vast. Aan de linkerzijde zie je de debug port al zitten.


Buiten de debug port, gemarkeerd met design reference designator J1, is er aan de componentenzijde ook nog een unpopulated JTAG connector te vinden met design reference designator CN15:


Aan de componentenzijde zijn de UART signalen duidelijk aangegeven. Er is zelfs voor voedingsspanning gezorgd:


Het gebruikte signaal is een 3v3 idle-high UART signaal en de bit-rate bedraagt 115.2kb/s:


En na power-up heeft hij een bericht in ASCII tekst te melden:

Ik had U-Boot verwacht, maar ik heb nog geen FTDI kabel aangesloten gehad.

[ernstoud]

MindBender schreef op donderdag 9 februari 2023 @ 21:32:
[...]

Bij deze dan.

Onder de twee rubberen pootjes aan de voorzijde zitten twee kruiskopschroeven. Met een standaard PH1 zijn die prima te verwijderen:
[Afbeelding]

De behuizing zit met 8 clips vast. Een plectrum bleek te zwak, maar met een spatel ging hij gemakkelijk open:
[Afbeelding]

De PCB zit nog met twee schroeven, van hetzelfde type als voor de behuizing gebruikt is, vast. Aan de linkerzijde zie je de debug port al zitten.
[Afbeelding]

Buiten de debug port, gemarkeerd met design reference designator J1, is er aan de componentenzijde ook nog een unpopulated JTAG connector te vinden met design reference designator CN15:
[Afbeelding]

Aan de componentenzijde zijn de UART signalen duidelijk aangegeven. Er is zelfs voor voedingsspanning gezorgd:
[Afbeelding]

Het gebruikte signaal is een 3v3 idle-high UART signaal en de bit-rate bedraagt 115.2kb/s:
[Afbeelding]

En na power-up heeft hij een bericht in ASCII tekst te melden:
[Afbeelding]
Ik had U-Boot verwacht, maar ik heb nog geen FTDI kabel aangesloten gehad.

Bedankt! Ga er morgen mee aan de slag. Genoeg FTDI-USB adapters hier. En dan maar fingers crossed dat op de shell via serial port geen id/password zit.

Dat “NOTICE : BL1 GLOBAL” is wel een merkwaardige prompt .

[MindBender]

ernstoud schreef op donderdag 9 februari 2023 @ 21:40:
Bedankt! Ga er morgen mee aan de slag. Genoeg FTDI-USB adapters hier. En dan maar fingers crossed dat op de shell via serial port geen id/password zit.

Als je op de soldeerzijde van het PCB een 4 pins header soldeert, kun je in de achterkant van je Adtran een gat maken voor een FTDI kabel. Ik heb dat daarnet gedaan, maar twee keer, omdat ik het deksel er verkeerd om op hat gelegd . En ik ben een rubberen potje kwijt, maar dat vinden we nog wel.

Dat “NOTICE : BL1 GLOBAL” is wel een merkwaardige prompt .

Ik denk niet dat het een prompt is, want er komt nog veel meer achteraan wat ik niet ge-captured heb. Ik denk dat het een copyright notice is. Ik vermoed echter dat het geen U-Boot is, want het eerste dat die na poer-up doet, is zich melden met zijn naam.

Nu even een 3v3 FTDI kabel zoeken. Ik moet hele bundels hebben liggen, maar tegenwoordig zetten we een FTDI chip en micro USB connector om te debuggen op board erbij, dus die kabels heb ik al even niet meer gebruikt.

[ernstoud]

MindBender schreef op donderdag 9 februari 2023 @ 22:03:
[...]

Als je op de soldeerzijde van het PCB een 4 pins header soldeert, kun je in de achterkant van je Adtran een gat maken voor een FTDI kabel. Ik heb dat daarnet gedaan, maar twee keer, omdat ik het deksel er verkeerd om op hat gelegd . En ik ben een rubberen potje kwijt, maar dat vinden we nog wel.

[...]

Ik denk niet dat het een prompt is, want er komt nog veel meer achteraan wat niet niet ge-captured heb. Ik denk dat het een copyright notice is. Ik vermoed echter dat het geen U-Boot is, want het eerste dat die na poer-up doet, is zich melden met zijn naam.

Nu even een 3v3 FTDI kabel zoeken. Ik moet hele bundels hebben liggen, maar tegenwoordig zetten we een FTDI chip en micro USB connector om te debuggen op board erbij, dus die kabels heb ik al even niet meer gebruikt.

Reden overigens waarom ik root (serial of ssh) toegang interessant acht, is om bijvoorbeeld te zien of er er te achterhalen is of verschillende firmware versies wel/niet op Delta werken. Want tot nu is er dus n=1 zekerheid en dat is wel mager.

Overigens gebruik ik nooit de voeding uit het device voor de serial-usb adapter. USB adapters geven soms de 5V door op dat draadje… poef… weer een deurstopper erbij. Heb vorig jaar een galvanisch gescheiden USB - serial adapter aangeschaft, dat is helemaal op zeker spelen.

In de Titanium-22 zit ook een header… maar die was gemeen en heeft me een tweetal adapters gekost. TX was geen TX maar 12V. Heel merkwaardig. Er zit een card edge connector op identiek aan PCIe 1x en daar zit wel normaal tx/rx/gnd op.

[ Voor 17% gewijzigd door ernstoud op 09-02-2023 22:20 ]

[Babylonier]

MindBender schreef op donderdag 9 februari 2023 @ 21:32:
Bij deze dan.

Onder de twee rubberen pootjes aan de voorzijde zitten twee kruiskopschroeven. Met een standaard PH1 zijn die prima te verwijderen:...........

Ik volg slechts zijdelings dit onderwerp.
(Zelf zit ik in een heel ander deel van NL - zonder een mogelijkheid voor een Delta / Caiway netwerk).

Maar complimenten en chapeau deze openheid met informatie om "te proberen" eigen apparatuur in te zetten, rondom het Delta / Caiway netwerk.

[MindBender]

By the way: De internetsituatie is nog steeds hetzelfde. De Adtran geeft na opstarten een groene fiber indicator LED, maar een aangesloten computer krijgt geen response op zijn DHCP requests.

Nu valt het met op dat de 10GbE aansluiting vlak na opstarten geen Ethernet link geeft. De LED knippert groene, 2x per seconde, even lang aan als uit. Het kan natuurlijk zijn dat die interface niet goed is, en dat hij staat te pendelen tussen link up en link down. Maar de client heeft in dat geval zijn link continu down, dus waarschijnlijk is dat het niet.

Morgen maar weer eens bellen, zucht...

[ernstoud]

MindBender schreef op vrijdag 10 februari 2023 @ 00:39:
By the way: De internetsituatie is nog steeds hetzelfde. De Adtran geeft na opstarten een groene fiber indicator LED, maar een aangesloten computer krijgt geen response op zijn DHCP requests.

Nu valt het met op dat de 10GbE aansluiting vlak na opstarten geen Ethernet link geeft. De LED knippert groene, 2x per seconde, even lang aan als uit. Het kan natuurlijk zijn dat die interface niet goed is, en dat hij staat te pendelen tussen link up en link down. Maar de client heeft in dat geval zijn link continu down, dus waarschijnlijk is dat het niet.

Morgen maar weer eens bellen, zucht...

Hopelijk is het zo dat via serial er een shell komt en dan met wat geluk is er te zien wat er aan de hand is. Misschien namelijk (fingers crossed) is er een mogelijkheid om de settings van de optical transceiver uit te lezen. Dat geeft wellicht een clue.

[MindBender]

ernstoud schreef op donderdag 9 februari 2023 @ 22:12:
Reden overigens waarom ik root (serial of ssh) toegang interessant acht, is om bijvoorbeeld te zien of er er te achterhalen is of verschillende firmware versies wel/niet op Delta werken. Want tot nu is er dus n=1 zekerheid en dat is wel mager.

Ik hoop uit de logging van de Adtran wat meer informatie te verkrijgen, ter diagnose van het systeem.

Er is overigens best wel wat te vinden als je zoekt op NOTICE : BL1 GLOBAL, maar je komt dan uit bij OP/TEE, en daar ben ik zeer bekend mee: Ik heb daar bij mijn huidige klant behoorlijk wat aan vertimmerd voor extra functionaliteit. Ik hoop dat Adtran het alleen voor de AES in XGX-PON gebruikt, want anders kunnen we het wel vergeten.

Overigens gebruik ik nooit de voeding uit het device voor de serial-usb adapter. USB adapters geven soms de 5V door op dat draadje… poef… weer een deurstopper erbij. Heb vorig jaar een galvanisch gescheiden USB - serial adapter aangeschaft, dat is helemaal op zeker spelen.

Ik heb slechte ervaringen met die galvanisch gescheiden adapters. Bandbreedtes worden niet gehaald, soms door problemen in signaalintegriteit, of het protocol wordt geschonden. Maar misschien had ik wel een slecht exemplaar. Ik begin nu gewoon met een laptop die op zijn accu draait, als ik twijfel.

[MindBender]

ernstoud schreef op vrijdag 10 februari 2023 @ 00:49:
Hopelijk is het zo dat via serial er een shell komt en dan met wat geluk is er te zien wat er aan de hand is. Misschien namelijk (fingers crossed) is er een mogelijkheid om de settings van de optical transceiver uit te lezen. Dat geeft wellicht een clue.

Precies dat, ja.

[MindBender]

Bij deze wat output van de debug console. Hij heeft heel wat te melden, dus ik zal het in delen opbreken.

Het lijkt erop dat dit output van de Secure Boot firmware is:

code:

NOTICE:  BL1: GLOBAL_STRAP 0x8808
NOTICE:  BL1: Fabric Clock Speed 250 MHz
NOTICE:  BL1: OTP Clock Speed 62 MHz
NOTICE:  BL1: CPU Clock Speed 666 MHz
NOTICE:  BL1: I/O Clock 100 MHz
NOTICE:  BL1: PER Clock 125 MHz
NOTICE:  Secure Boot Firmware - Cortina Access Inc.
NOTICE:  BL1: v1.3(release):957a6b2
NOTICE:  BL1: Built : 16:43:43, Apr 17 2018
NOTICE:  boot from serial NAND flash
NOTICE:  SERIAL_NAND: ID: 0xeb9800
NOTICE:  SERIAL_NAND: chip_id Unknown (use 2Gb)
NOTICE:  SERIAL_NAND: Sizes - oob 0x40, page 0x800, block 0x20000
NOTICE:  Platform initialized
NOTICE:  ROTPK undeployed
NOTICE:  BL1: Booting BL2
NOTICE:  Chip Sub-Revision D
NOTICE:  Saturn Soc
NOTICE:  Change IO clock
NOTICE:  DIAGNOSTIC_TASK ON
NOTICE:  DDR3 800MHz
NOTICE:  PAD_BUS_0=0x5dd80000
NOTICE:  PAD_CTRL_PROG=0xc000000
NOTICE:  rzq_480code:0x8
NOTICE:  # PAD_ZCTRL_STATUS: 0x8002b465  ==> NOTICE:  TTCN[TTFN]=0x4[0x3]; [CPMSB,TTCP][TTFP]=0x0,0x5[0x0]
NOTICE:  # PAD_ZCTRL_STATUS: 0x80091265  ==> NOTICE:  TTCN[TTFN]=0x2[0x1]; [CPMSB,TTCP][TTFP]=0x0,0x2[0x1]
NOTICE:  WriteLeveling PI of DRAM_CK moved 0 tick
NOTICE:  ddr_write_leveling: 0
NOTICE:  ddr_write_leveling: 2002
NOTICE:  ddr_ck_training:DIAG_ID=2: PLL_PI0 starting value 0x1010200
NOTICE:  ddr_ck_training:DIAG_ID=2: PLL_PI1 starting value 0x40808
NOTICE:  ddr_ck_training:FREQ=800; DIAG_ID=2: going left 15 ticks; going right 14 ticks
NOTICE:  ddr_wr_data_training: min_reg_pi_dq[0]: 3; max_reg_pi_dq[0]: 14
NOTICE:  ddr_ck_training:DIAG_ID=3: PLL_PI0 starting value 0x1010200
NOTICE:  ddr_ck_training:DIAG_ID=3: PLL_PI1 starting value 0x40808
NOTICE:  ddr_ck_training:FREQ=800; DIAG_ID=3: going left 15 ticks; going right 14 ticks
NOTICE:  ddr_dqs_gating: dqs_en gating trained as: 2
NOTICE:  ddr_dqs_gating: dqs_en gating trained as: 2
NOTICE:  ddr_ck_training:DIAG_ID=4: PLL_PI0 starting value 0x1010200
NOTICE:  ddr_ck_training:DIAG_ID=4: PLL_PI1 starting value 0x40808
NOTICE:  ddr_ck_training:FREQ=800; DIAG_ID=4: going left 15 ticks; going right 14 ticks
NOTICE:  rising_dqs_in_dly[0]: 0~31=15
NOTICE:  rising_dqs_in_dly[1]: 2~31=16
NOTICE:  rising_dqs_in_dly[2]: 0~31=15
NOTICE:  rising_dqs_in_dly[3]: 1~31=16
NOTICE:  falling_dqs_in_dly[0]:0~29=14
NOTICE:  falling_dqs_in_dly[1]:0~31=15
NOTICE:  falling_dqs_in_dly[2]:0~29=14
NOTICE:  falling_dqs_in_dly[3]:0~30=15
NOTICE:  rising_dqs_in_dly[4]: 0~31=15
NOTICE:  rising_dqs_in_dly[5]: 2~31=16
NOTICE:  rising_dqs_in_dly[6]: 0~31=15
NOTICE:  rising_dqs_in_dly[7]: 1~31=16
NOTICE:  falling_dqs_in_dly[4]:0~29=14
NOTICE:  falling_dqs_in_dly[5]:0~31=15
NOTICE:  falling_dqs_in_dly[6]:0~29=14
NOTICE:  falling_dqs_in_dly[7]:0~30=15
NOTICE:  rising_dqs_in_dly[8]: 0~31=15
NOTICE:  rising_dqs_in_dly[9]: 2~31=16
NOTICE:  rising_dqs_in_dly[10]: 0~31=15
NOTICE:  rising_dqs_in_dly[11]: 1~31=16
NOTICE:  falling_dqs_in_dly[8]:0~29=14
NOTICE:  falling_dqs_in_dly[9]:0~31=15
NOTICE:  falling_dqs_in_dly[10]:0~29=14
NOTICE:  falling_dqs_in_dly[11]:0~30=15
NOTICE:  rising_dqs_in_dly[12]: 0~31=15
NOTICE:  rising_dqs_in_dly[13]: 2~31=16
NOTICE:  rising_dqs_in_dly[14]: 0~31=15
NOTICE:  rising_dqs_in_dly[15]: 1~31=16
NOTICE:  falling_dqs_in_dly[12]:0~29=14
NOTICE:  falling_dqs_in_dly[13]:0~31=15
NOTICE:  falling_dqs_in_dly[14]:0~29=14
NOTICE:  falling_dqs_in_dly[15]:0~30=15
NOTICE:  ddr_ck_training:DIAG_ID=5: PLL_PI0 starting value 0x1010200
NOTICE:  ddr_ck_training:DIAG_ID=5: PLL_PI1 starting value 0x40808
NOTICE:  ddr_ck_training:FREQ=800; DIAG_ID=5: going left 15 ticks; going right 14 ticks
NOTICE:  DDR Size: 256MB
NOTICE:  Start DDR scan ...
NOTICE:  DDR scan done
NOTICE:  DDR Init done...
NOTICE:  Recover io_clk...
NOTICE:  Reduce Power for SFU
NOTICE:  boot from serial NAND flash
NOTICE:  SERIAL_NAND: ID: 0xeb9800
NOTICE:  SERIAL_NAND: chip_id Unknown (use 2Gb)
NOTICE:  SERIAL_NAND: Sizes - oob 0x40, page 0x800, block 0x20000
NOTICE:  BL2: v1.3(release):4f52a04
NOTICE:  BL2: Built : 17:26:43, Aug 21 2019
NOTICE:  ROTPK undeployed

Die laadt en start vervolgens een redelijk recente versie van U-Boot. U-Boot laadt vervolgens twee U-Boot images (uimg) vanuit twee file-system loze partities in unmanaged NAND flash (@0x500000 en @0x600000) met daarin een LZMA gecomprimeerde Kernel voor MIPS, en een flattened device tree:

code:

U-Boot 2015.04 (Nov 24 2020 - 16:42:17)Saturn-ASIC, Build: M10-R-6

DRAM:  256 MiB
SPI NAND: TC58CVG1S3HRAIJ (0x98eb)
   spare: 0x40      (64B)
    page: 0x800     (2KB)
   block: 0x20000   (128KB)
    chip: 0x10000000(256MB)
    Mode: 4/4
SPI NAND: TC58CVG1S3HRAIJ (0x98eb)
   spare: 0x40      (64B)
    page: 0x800     (2KB)
   block: 0x20000   (128KB)
    chip: 0x10000000(256MB)
    Mode: 4/4
In:    serial
Out:   serial
Err:   serial
Set Power-Up LEDs
CLKGEN_CPLLDIV = 0x0e8e0000 -> 0x00000000
Net:   ca77xx_eth_initialize: active_port=4
ca77xx_eth_initialize: active_port=4, ge_port_phy_addr=5
ca77xx_eth_initialize: vendor_id=0xffff
ca77xx_eth_initialize: chip_id=0xffff
ca77xx_eth_initialize: phy_id=0xffffffff
ca77xx_eth_initialize: phy_id & PHY_ID_MASK=0xfffffff0
ca77xx_eth_initialize: PHY_ID_RTL8214=0x1cc940
Saturn-ASIC
Hit any key to stop autoboot:  0
Image Selecting...
ad_spi_nand_MB = 256
ad_part_ssb_offs       =       0x0 (@   0MB) *****
ad_part_uboot_env_offs =  0x400000 (@   4MB) *****
ad_part_dtb_offs       =  0x500000 (@   5MB) *****
ad_part_kernel_offs    =  0x600000 (@   6MB) *****
ad_part_rootfs_offs    =  0xe00000 (@  14MB) *****
ad_part_userdata_offs  = 0x9700000 (@ 151MB) *****
ad_part_rcbsp_offs     = 0xab00000 (@ 171MB) *****
ad_part_exception_offs = 0xb700000 (@ 183MB) *****
ad_part_EOD_addr       = 0xdf00000 (@ 223MB)

***** Loading kernel image #0 *****
SPI-NAND: 8388608 bytes @ 0x600000 Read: OK
SPI-NAND: 131072 bytes @ 0x500000 Read: OK
## Booting kernel from Legacy Image at 85100000 ...
   Image Name:   sfu_cortina_62xv-ML-916
   Created:      2021-09-03  12:43:25 UTC
   Image Type:   MIPS Linux Kernel Image (lzma compressed)
   Data Size:    1390458 Bytes = 1.3 MiB
   Load Address: 80010000
   Entry Point:  802f60d0
   Verifying Checksum ... OK
## Flattened Device Tree blob at 85000000
   Booting using the fdt blob at 0x85000000

De Kernel is al wat ouder en is nogal verbose. Ik zal daar even doorheen moeten, maar ik wilde het jullie ondertussen niet onthouden.

code:

   Uncompressing Kernel Image ... OK
[    0.000000] Linux version 4.4.140 (builduser@4dbda3857661) (gcc version 5.5.0 (Buildroot 2019.08.2) ) #1 Fri Sep 3 12:36:44 UTC 2021
[    0.000000] MIPS: machine is Sheipa Platform
[    0.000000] bootconsole [early0] enabled
[    0.000000] CPU0 revision is: 0000dc02 (Taroko)
[    0.000000] MIPS: machine is Cortina Access Saturn SFU
[    0.000000] Determined physical RAM map:
[    0.000000]  memory: 10000000 @ 00000000 (usable)
[    0.000000] Initrd not found or empty - disabling initrd
[    0.000000] Zone ranges:
[    0.000000]   Normal   [mem 0x0000000000000000-0x000000000fffffff]
[    0.000000] Movable zone start for each node
[    0.000000] Early memory node ranges
[    0.000000]   node   0: [mem 0x0000000000000000-0x000000000fffffff]
[    0.000000] Initmem setup node 0 [mem 0x0000000000000000-0x000000000fffffff]
[    0.000000] icache: 64kB/32B, dcache: 32kB/32B, scache: 0kB/0B
[    0.000000] Built 1 zonelists in Zone order, mobility grouping on.  Total pages: 65024
[    0.000000] Kernel command line: console=ttyS0,115200 ubi.mtd=rootfs0 root=/dev/mtdblock11 rootfstype=squashfs mtdparts=ca_spinand_flash:4M@0x0()
[    0.000000] PID hash table entries: 1024 (order: 0, 4096 bytes)
[    0.000000] Dentry cache hash table entries: 32768 (order: 5, 131072 bytes)
[    0.000000] Inode-cache hash table entries: 16384 (order: 4, 65536 bytes)
[    0.000000] Memory: 214312K/262144K available (2987K kernel code, 138K rwdata, 696K rodata, 204K init, 81K bss, 47832K reserved, 0K cma-reserved)
[    0.000000] SLUB: HWalign=32, Order=0-3, MinObjects=0, CPUs=1, Nodes=1
[    0.000000] NR_IRQS:128
[    0.000000] /wol_ictl@bc1000e0: unable to request mem region
[    0.000000] /ethernet@0xd0000000/ni_hv_ictl@0xd000435c: unable to get resource
[    0.000000] /ethernet@0xd0000000/ni_ptp_ictl@0xd000433c: unable to get resource
[    0.000000] /ethernet@0xd0000000/ptp_stat_ictl@0xd000433c: unable to get resource
[    0.000000] /ethernet@0xd0000000/macsec_de_ictl@0xd0004700: unable to get resource
[    0.000000] /ethernet@0xd0000000/macsec_en_ictl@0xd0004840: unable to get resource
[    0.000000] /ethernet@0xd0000000/ni_psds_prbs@b403a220: unable to get resource
[    0.000000] of_irq_init: children remain, but no parents
[    0.000000] clocksource: MIPS: mask: 0xffffffff max_cycles: 0xffffffff, max_idle_ns: 2866890672 ns
[    0.000008] sched_clock: 32 bits at 666MHz, resolution 1ns, wraps every 3221225471ns
[    0.007777] Calibrating delay loop... 666.41 BogoMIPS (lpj=3332096)
[    0.070310] pid_max: default: 32768 minimum: 301
[    0.075020] Mount-cache hash table entries: 1024 (order: 0, 4096 bytes)
[    0.081535] Mountpoint-cache hash table entries: 1024 (order: 0, 4096 bytes)
[    0.090440] devtmpfs: initialized
[    0.097413] clocksource: jiffies: mask: 0xffffffff max_cycles: 0xffffffff, max_idle_ns: 19112604462750000 ns
[    0.107142] futex hash table entries: 256 (order: -1, 3072 bytes)
[    0.113311] pinctrl core: initialized pinctrl subsystem
[    0.119097] NET: Registered protocol family 16
[    0.136848] pps_core: LinuxPPS API ver. 1 registered
[    0.141706] pps_core: Software ver. 5.3.6 - Copyright 2005-2007 Rodolfo Giometti <[e-mail]>
[    0.150811] PTP clock support registered
[    0.155535] clocksource: Switched to clocksource MIPS
[    0.162249] NET: Registered protocol family 2
[    0.167167] TCP established hash table entries: 2048 (order: 1, 8192 bytes)
[    0.173995] TCP bind hash table entries: 2048 (order: 1, 8192 bytes)
[    0.180385] TCP: Hash tables configured (established 2048 bind 2048)
[    0.186808] UDP hash table entries: 256 (order: 0, 4096 bytes)
[    0.192491] UDP-Lite hash table entries: 256 (order: 0, 4096 bytes)
[    0.198976] NET: Registered protocol family 1
[    0.209827] squashfs: version 4.0 (2009/01/31) Phillip Lougher
[    0.215567] jffs2: version 2.2. (NAND) �© 2001-2006 Red Hat, Inc.
[    0.226558] Block layer SCSI generic (bsg) driver version 0.4 loaded (major 251)
[    0.233817] io scheduler noop registered
[    0.237779] io scheduler deadline registered
[    0.242117] io scheduler cfq registered (default)
[    0.247380] ca77xx-gpio b2224280.gpio-controller: resource - [mem 0xb2224280-0xb222430f flags 0x200] mapped at 0xb2224280
[    0.258228] ca77xx-gpio b2224280.gpio-controller: id 0
[    0.263501] ca77xx-gpio b2224280.gpio-controller: Setting up IRQs for GPIO bank 0
[    0.271015] ca77xx-gpio b2224280.gpio-controller: Setting up IRQs for GPIO bank 1
[    0.278526] ca77xx-gpio b2224280.gpio-controller: Setting up IRQs for GPIO bank 2
[    0.286017] ca77xx-gpio b2224280.gpio-controller: Setting up IRQs for GPIO bank 3
[    0.293602] ca_soc bc100000.soc: Vendor ID: 0x8f3
[    0.298191] ca_soc bc100000.soc: Chip ID: 0xa17c
[    0.302749] ca_soc bc100000.soc: Chip Rev: 68
[    0.307111] ca_soc bc100000.soc: PON Rev: D
[    0.311264] ca_soc bc100000.soc: CPLL: 2000.00 MHZ
[    0.316053] ca_soc bc100000.soc: CPU Clock: 666.66 MHZ
[    0.321168] ca_soc bc100000.soc: Core Clock: 333.33 MHZ
[    0.326391] ca_soc bc100000.soc: EAXI Clock: 200.00 MHZ
[    0.331593] ca_soc bc100000.soc: I/O Clock: 100.00 MHZ
[    0.336730] ca_soc bc100000.soc: Eth Ref 2 Clock: 250.00 MHZ
[    0.342763] ca77xx-reset bc100028.reset-controller: resource - [mem 0xbc100028-0xbc10002b flags 0x200] mapped at 0xbc100028
[    0.353823] ca77xx-reset bc100048.reset-controller: resource - [mem 0xbc100048-0xbc10004b flags 0x200] mapped at 0xbc100048
[    0.416619] b2224148.uart: ttyS0 at I/O 0x0 (irq = 24, base_baud = 7812500) is a Cortina UART0
[    0.425110] console [ttyS0] enabled
[    0.425110] console [ttyS0] enabled
[    0.432076] bootconsole [early0] disabled
[    0.432076] bootconsole [early0] disabled
[    0.440448] b2224178.uart: ttyS1 at I/O 0x0 (irq = 25, base_baud = 7812500) is a Cortina UART1
[    0.449563] IPC: host cpu is PE0 , thisCPU=0x1
[    0.453986] IPC: list physical start from: 0x2810000
[    0.458934] IPC: list virtual start from: 0xa2810000
[    0.463837] IPC: list size: 0x4800
[    0.467333] IPC: Debug:...Clearing memory.... from 0xa2811800
[    0.472994] IPC: version is 100
[    0.476117] IPC: irq = 30
[    0.478735] CA_IPC:register succesfull:session_id[8] session 8fcae980 msg_count 3
[    0.478735]
[    0.488036] ca_pelog_probe
[    0.490612] pelog0: shm physical address : 0x2800000
[    0.495564] pelog0: shm virtual address : 0xa2800000
[    0.500481] pelog0: shm size: 0x1000
[    0.504051] pelog1: shm physical address : 0x2801000
[    0.509007] pelog1: shm virtual address : 0xa2801000
[    0.513948] pelog1: shm size: 0x1000
[    0.524969] brd: module loaded
[    0.535116] loop: module loaded
[    0.538709] ca_set_mux: group:98 reg_off:0 bit_off:18
[    0.543655] ca_spi_nand b2223000.spi-nand: Cortina-Access SPI-NAND Flash driver
[    0.550969] SPI-NAND io-mode:a00
[    0.555150] SPI-NAND flash mfr-name: Toshiba, mdr_id: 0x98, dev_id: 0xeb
[    0.564713] spi_nand_base: SPI-NAND: TC58CVG1S3HRAIJ is found.
[    0.570924] Bad block table found at page 131008, version 0x01
[    0.577060] Bad block table found at page 130944, version 0x01
[    0.583179] nand_read_bbt: bad block at 0x000001740000
[    0.588180] nand_read_bbt: bad block at 0x00000c000000
[    0.593274] nand_read_bbt: bad block at 0x00000c020000
[    0.598473] 11 cmdlinepart partitions found on MTD device ca_spinand_flash
[    0.605266] Creating 11 MTD partitions on "ca_spinand_flash":
[    0.611021] 0x000000000000-0x000000400000 : "ssb"
[    0.616841] 0x000000400000-0x000000500000 : "uboot-env"
[    0.622931] 0x000000500000-0x000000600000 : "dtb0"
[    0.628648] 0x000000600000-0x000000e00000 : "kernel0"
[    0.634546] 0x000000e00000-0x000004e00000 : "rootfs0"
[    0.640649] 0x000004e00000-0x000004f00000 : "dtb1"
[    0.646386] 0x000004f00000-0x000005700000 : "kernel1"
[    0.652286] 0x000005700000-0x000009700000 : "rootfs1"
[    0.658409] 0x000009700000-0x00000ab00000 : "userdata"
[    0.664464] 0x00000ab00000-0x00000b700000 : "rcbsp"
[    0.670331] 0x00000b700000-0x00000df00000 : "exception"
[    0.676833] spi-ca77xx b2224098.spi: resource - [mem 0xb2224098-0xb22240d7 flags 0x200] mapped at 0xb2224098
[    0.686633] spi-ca77xx b2224098.spi: irq 29
[    0.691398] i2c /dev entries driver
[    0.694937] ca77xx-i2c b2224120.i2c: resource - [mem 0xb2224120-0xb2224147 flags 0x200] mapped at 0xb2224120
[    0.704689] ca77xx-i2c b2224120.i2c: invalid timeout on /i2c@b2224120
[    0.711050] ca77xx-i2c b2224120.i2c: invalid retries on /i2c@b2224120
[    0.717501] ca77xx-i2c b2224120.i2c: irq 42
[    1.072428] cortina_thermal bc10017c.thermal: SoC Temperature= 27
[    1.079127] Synopsys Designware Multimedia Card Interface Driver
[    1.085372] ca_set_mux: group:6 reg_off:8 bit_off:6
[    1.090143] ca_set_mux: group:7 reg_off:8 bit_off:7
[    1.094954] ca_set_mux: group:84 reg_off:0 bit_off:4
[    1.099986] leds-ca77xx bc100114.led-controller: resource - [mem 0xbc100114-0xbc100157 flags 0x200] mapped at 0xbc100114
[    1.112507] ip_tables: (C) 2000-2006 Netfilter Core Team
[    1.117831] NET: Registered protocol family 17
[    1.122126] 8021q: 802.1Q VLAN Support v1.8
[    1.128710] ubi0: attaching mtd4
[    1.589194] ubi0: scanning is finished
[    1.605195] ubi0: attached mtd4 (name "rootfs0", size 64 MiB)
[    1.610835] ubi0: PEB size: 131072 bytes (128 KiB), LEB size: 126976 bytes
[    1.617663] ubi0: min./max. I/O unit sizes: 2048/2048, sub-page size 2048
[    1.624425] ubi0: VID header offset: 2048 (aligned 2048), data offset: 4096
[    1.631382] ubi0: good PEBs: 511, bad PEBs: 1, corrupted PEBs: 0
[    1.637376] ubi0: user volume: 1, internal volumes: 1, max. volumes count: 128
[    1.644582] ubi0: max/mean erase counter: 1/0, WL threshold: 4096, image sequence number: 1749791124
[    1.653711] ubi0: available PEBs: 279, total reserved PEBs: 232, PEBs reserved for bad PEB handling: 39
[    1.663259] ubi0: background thread "ubi_bgt0d" started, PID 63
[    7.366155] VFS: Mounted root (squashfs filesystem) readonly on device 31:11.
[    7.377862] devtmpfs: mounted
[    7.381303] Freeing unused kernel memory: 204K
mount: mounting none on /dev failed: Device or resource busy
[    9.469311] ubi1: attaching mtd8
[    9.615726] ubi1: scanning is finished
[    9.631212] ubi1: attached mtd8 (name "userdata", size 20 MiB)
[    9.636940] ubi1: PEB size: 131072 bytes (128 KiB), LEB size: 126976 bytes
[    9.643753] ubi1: min./max. I/O unit sizes: 2048/2048, sub-page size 2048
[    9.650540] ubi1: VID header offset: 2048 (aligned 2048), data offset: 4096
[    9.657488] ubi1: good PEBs: 160, bad PEBs: 0, corrupted PEBs: 0
[    9.663476] ubi1: user volume: 1, internal volumes: 1, max. volumes count: 128
[    9.670697] ubi1: max/mean erase counter: 6/3, WL threshold: 4096, image sequence number: 2319957145
[    9.679826] ubi1: available PEBs: 0, total reserved PEBs: 160, PEBs reserved for bad PEB handling: 40
[    9.689215] ubi1: background thread "ubi_bgt1d" started, PID 129
[    9.755592] UBIFS (ubi1:0): background thread "ubifs_bgt1_0" started, PID 140
[    9.813587] UBIFS (ubi1:0): recovery needed
[    9.976819] UBIFS (ubi1:0): recovery completed
[    9.981193] UBIFS (ubi1:0): UBIFS: mounted UBI device 1, volume 0, name "userdata_ubi"
[    9.989044] UBIFS (ubi1:0): LEB size: 126976 bytes (124 KiB), min./max. I/O unit sizes: 2048 bytes/2048 bytes
[    9.998932] UBIFS (ubi1:0): FS size: 13459456 bytes (12 MiB, 106 LEBs), journal size 1015809 bytes (0 MiB, 6 LEBs)
[   10.009266] UBIFS (ubi1:0): reserved for root: 635722 bytes (620 KiB)
[   10.015705] UBIFS (ubi1:0): media format: w4/r0 (latest is w4/r0), UUID C56198BB-2199-4CC4-A6C4-311E18298313, small LPT model
[   10.141015] ubi2: attaching mtd10
[   10.428734] ubi2: scanning is finished
[   10.444430] ubi2: attached mtd10 (name "exception", size 40 MiB)
[   10.450332] ubi2: PEB size: 131072 bytes (128 KiB), LEB size: 126976 bytes
[   10.457153] ubi2: min./max. I/O unit sizes: 2048/2048, sub-page size 2048
[   10.463921] ubi2: VID header offset: 2048 (aligned 2048), data offset: 4096
[   10.470880] ubi2: good PEBs: 318, bad PEBs: 2, corrupted PEBs: 0
[   10.476874] ubi2: user volume: 1, internal volumes: 1, max. volumes count: 128
[   10.484080] ubi2: max/mean erase counter: 2/1, WL threshold: 4096, image sequence number: 1942770422
[   10.493208] ubi2: available PEBs: 0, total reserved PEBs: 318, PEBs reserved for bad PEB handling: 38
[   10.502586] ubi2: background thread "ubi_bgt2d" started, PID 160
[   10.565556] UBIFS (ubi2:0): background thread "ubifs_bgt2_0" started, PID 170
[   10.618509] UBIFS (ubi2:0): recovery needed
[   10.807501] UBIFS (ubi2:0): recovery completed
[   10.811876] UBIFS (ubi2:0): UBIFS: mounted UBI device 2, volume 0, name "exception_ubi"
[   10.819816] UBIFS (ubi2:0): LEB size: 126976 bytes (124 KiB), min./max. I/O unit sizes: 2048 bytes/2048 bytes
[   10.829701] UBIFS (ubi2:0): FS size: 33775616 bytes (32 MiB, 266 LEBs), journal size 1650688 bytes (1 MiB, 13 LEBs)
[   10.840122] UBIFS (ubi2:0): reserved for root: 1595305 bytes (1557 KiB)
[   10.846737] UBIFS (ubi2:0): media format: w4/r0 (latest is w4/r0), UUID 46AA4D0E-415A-4E0C-8CC1-D52E724D06EE, small LPT model
[   11.094088] ubi3: attaching mtd9
[   11.183295] ubi3: scanning is finished
[   11.198754] ubi3: attached mtd9 (name "rcbsp", size 12 MiB)
[   11.204174] ubi3: PEB size: 131072 bytes (128 KiB), LEB size: 126976 bytes
[   11.211083] ubi3: min./max. I/O unit sizes: 2048/2048, sub-page size 2048
[   11.217820] ubi3: VID header offset: 2048 (aligned 2048), data offset: 4096
[   11.224762] ubi3: good PEBs: 96, bad PEBs: 0, corrupted PEBs: 0
[   11.230677] ubi3: user volume: 1, internal volumes: 1, max. volumes count: 128
[   11.237892] ubi3: max/mean erase counter: 4/2, WL threshold: 4096, image sequence number: 1612372640
[   11.247011] ubi3: available PEBs: 0, total reserved PEBs: 96, PEBs reserved for bad PEB handling: 40
[   11.256311] ubi3: background thread "ubi_bgt3d" started, PID 210
[   11.315596] UBIFS (ubi3:0): background thread "ubifs_bgt3_0" started, PID 220
[   11.372158] UBIFS (ubi3:0): recovery needed
[   11.489827] UBIFS (ubi3:0): recovery completed
[   11.494185] UBIFS (ubi3:0): UBIFS: mounted UBI device 3, volume 0, name "rcbsp_ubi"
[   11.501807] UBIFS (ubi3:0): LEB size: 126976 bytes (124 KiB), min./max. I/O unit sizes: 2048 bytes/2048 bytes
[   11.511679] UBIFS (ubi3:0): FS size: 5332992 bytes (5 MiB, 42 LEBs), journal size 1015809 bytes (0 MiB, 6 LEBs)
[   11.521752] UBIFS (ubi3:0): reserved for root: 251889 bytes (245 KiB)
[   11.528189] UBIFS (ubi3:0): media format: w4/r0 (latest is w4/r0), UUID 6D20A843-AFE4-4C94-B826-1FB9FAF22188, small LPT model
setting core file size: 153600
grep: /etc/passwd: No such file or directory
rcS:  Launch rcBSP
rcBSP:  Startup...
rcBSP: UBI partition rcbsp -> /rcBSP_data already mounted...
rcBSP: UBI partition exception -> /exception already mounted...
rcBSP: APP1(sel=1, dev=pg_1, valid=1, commit=1)
rcBSP: APP2(sel=2, dev=pg_2, valid=1, commit=0)
rcBSP: bootcnt=5, num_aps=2, bsofs=0, running_sel=1
rcBSP: omci_cm=1, once=0
rcBSP: sb_flag=0x27(-V-:CVA), active_part=0, standby_part=1, img_active=1, img_commit=1, img_executed=0
rcBSP:  Startup complete...
-------------> S009_ldconfig <----------------
-------------> S010_haveged.sh <----------------
haveged: command socket is listening at fd 3
haveged: haveged starting up
-------------> S014_ca_scfg_init.sh <----------------
ca_scfg: found /mnt/data/scfg/scfg.txt
-------------> S015_ca_scfg_adapt.sh <----------------
value set successful
value set successful
value set successful
value set successful
value set successful
value set successful
value set successful
-------------> S016_adtn_syslog_logger_init.sh <----------------
adtn_syslog_logger: found /mnt/data/etc/Processes.conf
-------------> S018_iptables.sh <----------------
-------------> S020_watchdog_init.sh <----------------
-------------> S021_rc_voip <----------------
[   18.776251] aipc_char: loading out-of-tree module taints kernel.
[   18.784999] aipc: register chrdev(242,0)
[   18.805604] aipc: create device successed
[   18.809715] aipc: create dsp console device failed
[   18.814346] aipc: init done
[   18.817369] aipc_module_mem_init: mem_resource for voip ipc=[mem 0xb2224000-0xb222401f]
[   18.825217] aipc_module_mem_init: ca_voip_ipc_per_int_base=b2224000
[   18.831503] aipc_module_mem_init: mem_resource for voip dsp boot ins=[mem 0x40000000-0x4000000f]
[   18.840274] aipc_module_mem_init: ca_voip_dsp_boot_ins_base=c03c6000
[   18.846636] aipc_module_mem_init: ca_voip_ipc_phy_base=0x02700000
[   18.852695] aipc_module_mem_init: ca_voip_ipc_mem_base=0xc0400000
[   18.858789] aipc: start aipc irq init
[   18.862420] aipc_cpu_irq_ca_init: irq = 31
[   18.866532] aipc: Request IRQ for IPC OK
[   19.208635] NET: Registered protocol family 10
[   19.438124] spi_linux_wrapper_init()
[   19.441624] SLIC module being probed
[   19.445108] slic_spi_probe: slic_spi[ 0 ] = 8fed1a00
[   19.450163] slic_spi spi32766.0: reset-gpio 12 is active low
[   19.455823] spi_linux_wrapper_init(213): completedVoIP control bind 2 (2) instances successfully.
[   19.464573] index dsp_cpuid dsp_cch host_cch
[   19.468851] ----- --------- ------- --------
[   19.473083]    0        0         0       0
[   19.476915]    1        0         1       1
[   19.480736] VoIP RX netfilter hook init done!
[   19.485070] VoIP RX netfilter hook for IPv6 init done!
[   19.490231] Netlink socket for RTP recv created successfully
[   19.495858] =============RTK VOIP SUITE=============
[   19.500797] SDK VoIP Version: VoIP-1.6-DSP-R5523-Luna-R24-Integrate_RTL_CA
[   19.507755] Board CFG Model :
[   19.510872] INITIAL VOIP MANAGER PROGRAM
[   19.514926] Netlink socket for RTP created successfully


aipc: write image successful. size=11391421502748784 rc=155941535146866800 wc=9203417154941091840 da=0x41d300 remain=1139142150[   20.336490] aipc:p
2748784

[   20.346390] aipc: (0520)aipc_dev_ioctl  boot dsp done

Wait DSP 0/1 booting ......
Wait DSP ok. wait_cnt=0
DSP 0 Software Ready!
[   20.418364] PIN_RESET=C... ca_pmx_request_gpio: offset:c reg_off:8 bit_off:c
[   20.925693] done
[   20.927375]
[   20.927375] <<<<<<<<<<< Si3228x Driver Version 9.1.0 >>>>>>>>>>
[   20.934755] --------------------------------------
[   20.939548] init_spi_dev(index = 0)
[   20.943012] init_spi_dev(spi_dev 8fed1a00)
[   20.947112] Start SLIC init....
[   21.450355] SLIC0 ID: Si32288/69
[   21.453412] SLIC1 ID: Si32288/69
[   21.456636] [0000002000][   ] Si3228x_Init_with_Options(470) size = 2 init_opt = 0
[   21.470058] [0000002010][   ] SiVoice: Channel 0: Type = PROSLIC Rev = 3
[   21.482459] [0000002020][   ] SiVoice: Channel 1: Type = PROSLIC Rev = 3
[   21.500527] [0000002040][   ] ProSLIC:loading patch: 05262017
[   21.737011] [0000002280][   ] Si3228x: VBAT @ 50ms = 59.111 v
[   21.803912] [0000002340][   ] Si3228x: VBAT Up = 59.111 v
[   21.870876] [0000002410][   ] Si3228x: VBAT @ 50ms = 59.320 v
[   21.937777] [0000002480][   ] Si3228x: VBAT Up = 59.320 v
[   22.606502] [0000003150][   ] Si3228x: : ProSLIC initialization completed.
[   22.613999] [0000003150][   ] ProSLIC:Starting LB Cal on channel 0
[   24.695364] [0000005230][   ] ProSLIC:Starting LB Cal on channel 1
[   26.776524] SLIC0 master state check pass!
[   26.780470] SLIC1 master state check pass!
[   26.784539] [0000007320][   ] SLIC PCM Setup for CH0 ...
[   26.795646] [0000007340][   ] ProSLIC:PCMStart
[   26.800908] [0000007340][   ] OK
[   26.820162] [0000007360][   ] Set to LF_FWD_ACTIVE
[   26.825780] [0000007370][   ] SLIC PCM Setup for CH1 ...
[   26.836716] [0000007380][   ] ProSLIC:PCMStart
[   26.841976] [0000007380][   ] OK
[   26.861222] [0000007400][   ] Set to LF_FWD_ACTIVE
[   26.866838] Init OK!
All DSP Software Ready. VoIP Defer Init done.
-------------> S022_adtn_fxs_regid_initscript.sh <----------------
Reg ID Application started
Now in[init] , Next [init]
 ########Started 10S_Timer#######
fxsregTmrHandler 1 36

Dequeue Event received = 0
event received in init state 0
*****10S_Timer Expired 1*****
-------------> S023_network.sh <----------------
Setting up networking on loopback device:
-------------> S024_hostname.sh <----------------
/etc/init.d/S024_hostname.sh: line 22: dmidecode: not found
Setting the hostname to saturn-sfu-eng from variable
-------------> S025_syslog.sh <----------------
Starting syslogd and klogd
SYSLOGD_OPTIONS:
Copying log files to tmp folder
cp: can't stat '/mnt/data/ploam*': No such file or directory
-------------> S026_aqr107.sh <----------------
Starting kernel module aqr107phy ...
[   37.647946] ca-log: init calog-ioctl-dev OK (max_level 9, default_level 4)
[   37.654817] ca-pal: init ca_pal_ioctl OK
[   37.659732] ca-peri:hw_timer irq 28 install
[   37.738876] ca_pmx_request_gpio: offset:2 reg_off:8 bit_off:2
[   37.865035] cap_phy_register c0bef028 c0bef028
[   37.869454] aqr107_phy_probe: 1484: Aquantia AQR107 Phy Driver Probe Done
                                                                        done
-------------> S027_kernel_modules.sh <----------------
Starting kernel module aquantia ...
                                                                        done
Starting kernel module cortina-mdio ...
                                                                        done
Starting kernel module ca-ne ...
[   37.959449] libscfg: module license 'Proprietary' taints kernel.
[   37.965309] Disabling lock debugging due to kernel taint
[   37.972665] SCFG initialize start.
[   37.976591] SCFG initialize done.
[   38.890999] ca_ne:ca_ni_init_module_probe:2779: Cortina Network Interface Driver 0.0.1
[   38.898862] Enter <ca77xx_pon_probe, 1058>
[   38.902950] ca-pon: proc files init OK.
[   38.906837] ca-pon: load PON_MAC_MODE: XGSPON
[   38.911103] ca-pon: load PON_VOQ_MODE: 0
[   38.915015] ca-pon: load VENDOR_ID: ADTN (HEX = 0x4144544e)
[   38.920635] ca-pon: load VSSN: 0x2053135d
[   38.924577] ca-pon: load BWMP_RSP_TM: 0x1543
[   38.928876] ca-pon: load REGISTRATION_ID: (HEX = 123456780000000000000000000000000000000000000000000000000000000000000000)
[   38.939864] ca-pon: load LOID: LOID12345678 (HEX = 0xc11c09a1)
[   38.945735] ca-pon: load PASSWORD: ABCDEFGHIJKL (HEX = 0xc11c09b9)
[   38.951851] ca-pon: load VERSION: V1.0 (HEX = 0xc11c09c5)
[   38.957288] ca-pon: load ACTP_TOZ: 0x13880
[   38.961319] ca-pon: load ACTP_TO23: 0x3e8
[   38.965315] ca-pon: load ACTP_TO4: 0x3e8
[   38.969276] ca-pon: load ACTP_TO5: 0x3e8
[   38.973134] ca-pon: load BATTERY_UP: 0x1
[   38.977096] ca-pon: load CFG_ID_PON_LASER_ALIGN: 0x03.
[   38.982173] ca-pon: load OLT_TYPE: ADTRAN (HEX = 0x1)
[   38.987264] ca-pon: Device Tree load start
[   38.991349] ca_pmx_request_gpio: offset:1 reg_off:8 bit_off:1
[   38.997188] ca_pmx_request_gpio: offset:5 reg_off:8 bit_off:5
[   39.002798] ca-pon: found 1 interrupts in Device Tree
[   39.007906] ca-pon: interrupt 0 index is 10
[   39.012068] ca-pon: Device Tree load OK
[   39.015952] End <ca77xx_pon_probe, 1081>
[   39.019910] ca_ne_reg_init: mem_resource for NI registers=[mem 0xd0000000-0xd0009fff]
[   39.027760] ca_ne_reg_init: ca_ne_reg_base=0xd0000000
[   39.032753] ca_ne_reg_init: mem_resource for GLOBAL NETWORK ENGINE INTRRUPT registers=[mem 0x4410009c-0x441000ab]
[   39.043048] ca_ne_reg_init: ca_ne_glb_ne_intr_reg_base=0x4410009c
[   39.049137] ca_ne_reg_init: mem_resource for MDIO registers=[mem 0x522240d8-0x5222411f]
[   39.057124] ca_ne_reg_init: ca_per_mdio_reg_base=0x522240d8
[   39.062638] ca_ne_reg_init: resource for XRAM=[mem 0xf4500000-0xf4501fff]
[   39.069498] ca_ne_reg_init: ca_xram_reg_base=0xc073c000
[   39.074629] ca_ne_reg_init: mem_resource for DMA LSO registers=[mem 0xd000a000-0xd000a8ff]
[   39.082934] ca_ne_reg_init: ca_dma_lso_reg_base=0xd000a000
[   39.088406] ca_ne_reg_init: resource for SRAM=[mem 0x40000000-0x4003ffff]
[   39.095129] ca_ne_reg_init: ca_ne_sram_phy_base=0x40000000 end 0x4003ffff size 0x00040000
[   39.103346] ca_ne_reg_init: ca_ne_sram_base=0xb8000000
[   39.108475] ca_ne_reg_init: resource for DDR=[mem 0x03c48000-0x05c47fff]
[   39.115108] ca_ne_reg_init: ca_ne_ddr_coherent_reserved_size=0x2000000
[   39.121680] ca_ne_reg_init: ca_ne_ddr_coherent_base=0x03c48000, ca_ne_ddr_coherent_phy_base=0x3c48000
[   39.130896] ca_ne_reg_init: mem_resource for ASIC GPHY registers=[mem 0xd000b000-0xd000bfff]
[   39.139310] ca_ne_reg_init: ca_ne_phy_reg_base=0xd000b000
[   39.144653] ca_ne_reg_init: mem_resource for XFI registers=[mem 0xd000c000-0xd000e123]
[   39.152604] ca_ne_reg_init: ca_ne_xfi_reg_base=0xd000c000
[   39.157995] ca_ne_reg_init: mem_resource for PTP registers=[mem 0xd000e000-0xd000e03f]
[   39.165897] ca_ne_reg_init: ca_ne_ptp_reg_base=0xd000e000
[   39.176343] ca_ni_global_reset: dma_reset is deasserted!!!
[   39.182675] ca_ni_global_reset: Do external RESET for RTL8367SB HSGMII mode....
[   39.491623] =================ca_ni_init_config================
[   39.497370] ca_load_init: ca_ne_sram_base=b8000000, ca_ne_ddr_noncache_base=  (null)
[   39.505030] ca_load_init: ca_ne_sram_phy_base=0x40000000, ca_ne_ddr_noncache_phy_base=0x0, ca_ne_ddr_coherent_phy_base=0x3c48000
[   39.516639] ca_load_init: ca_ne_mac_addr0=00:24:45:d5:35:d2, ca_ne_mac_addr1=00:24:45:d5:35:d3
[   39.525181] ==================================================
[   39.531056] ca_load_init: ca_ni_use_build_skb=1
[   39.535573] ca_load_init: ca_ni_napi_budget=16
[   39.539952] ca_load_init: ca_ni_tx_timer_enable=0
[   39.544645] ca_load_init: ca_ni_use_qm_eq_refill_int=0
[   39.549822] ca_load_init: ca_ni_cpu64_pool0_eq_id=0
[   39.554635] ca_load_init: ca_ni_cpu64_pool1_eq_id=1
[   39.559553] ca_load_init: ca_ni_cpu64_use_fbm=0
[   39.564018] ca_load_init: ca_ni_cpu64_pool0_fbm_pool_id=6
[   39.569458] ca_load_init: ca_ni_cpu64_pool1_fbm_pool_id=7
[   39.574792] ca_load_init: ca_ni_cpu64_pool0_buf_count=768
[   39.580230] ca_load_init: ca_ni_cpu64_pool1_buf_count=768
[   39.585617] ca_load_init: ca_ni_use_qm_eq_refill_tasklet=0
[   39.591038] ca_load_init: ca_ni_oam_mode=1
[   39.595124] ca_ni_read_drv_config: index=0
[   39.599255] ca_ni_read_drv_config: my_mac_index = 0
[   39.604069] ca_ni_read_drv_config: cpu_port_id = 0
[   39.608899] ca_ni_read_drv_config: egress_cpu_port_id = 0
[   39.614239] ca_ni_read_drv_config: i=0, num_cpu_port=1, dev_name=eth0
[   39.620718] ca_ni_load_driver_init: i=0
[   39.624487] ca_ni_read_drv_config: index=1
[   39.628622] ca_ni_read_drv_config: my_mac_index = 1
[   39.633435] ca_ni_read_drv_config: cpu_port_id = 1
[   39.638263] ca_ni_read_drv_config: egress_cpu_port_id = 0
[   39.643603] ca_ni_read_drv_config: i=1, num_cpu_port=1, dev_name=eth1
[   39.650081] ca_ni_load_driver_init: i=1
[   39.653853] ca_ni_read_drv_config: index=2
[   39.657986] ca_ni_read_drv_config: my_mac_index = 2
[   39.662801] ca_ni_read_drv_config: cpu_port_id = 2
[   39.667629] ca_ni_read_drv_config: egress_cpu_port_id = 0
[   39.672968] ca_ni_read_drv_config: i=2, num_cpu_port=1, dev_name=eth2
[   39.679445] ca_ni_load_driver_init: i=2
[   39.683219] ca_ni_read_drv_config: index=3
[   39.687352] ca_ni_read_drv_config: my_mac_index = -1
[   39.692253] ca_ni_read_drv_config: cpu_port_id = 3
[   39.697081] ca_ni_read_drv_config: egress_cpu_port_id = 0
[   39.702417] ca_ni_load_driver_init: i=3
[   39.706291] ca_ni_read_drv_config: index=4
[   39.710323] ca_ni_read_drv_config: my_mac_index = 4
[   39.715189] ca_ni_read_drv_config: cpu_port_id = 4
[   39.720020] ca_ni_read_drv_config: egress_cpu_port_id = 0
[   39.725357] ca_ni_read_drv_config: i=3, num_cpu_port=1, dev_name=eth4
[   39.731834] ca_ni_load_driver_init: i=4
[   39.735658] ca_ni_read_drv_config: index=5
[   39.739689] ca_ni_read_drv_config: my_mac_index = 5
[   39.744554] ca_ni_read_drv_config: cpu_port_id = 5
[   39.749384] ca_ni_read_drv_config: egress_cpu_port_id = 0
[   39.754722] ca_ni_read_drv_config: i=4, num_cpu_port=1, dev_name=eth5
[   39.761200] ca_ni_load_driver_init: i=5
[   39.764972] ca_ni_read_drv_config: index=6
[   39.769106] ca_ni_read_drv_config: my_mac_index = -1
[   39.774007] ca_ni_read_drv_config: cpu_port_id = 6
[   39.778838] ca_ni_read_drv_config: egress_cpu_port_id = 0
[   39.784171] ca_ni_load_driver_init: i=6
[   39.788046] ca_ni_read_drv_config: index=7
[   39.792078] ca_ni_read_drv_config: my_mac_index = -1
[   39.797081] ca_ni_read_drv_config: cpu_port_id = 7
[   39.801808] ca_ni_read_drv_config: egress_cpu_port_id = 1
[   39.807245] ca_ni_load_driver_init: i=7
[   39.811018] ca_ni_load_driver_init: ca_ni_num_intf=5
[   39.816020] ca_ni_load_driver_init: index=0
[   39.820140] ca_ni_load_driver_init: driver_startup_config.enable = 1
[   39.826533] ca_ni_load_driver_init: driver_startup_config.my_mac_index = 0
[   39.833346] ca_ni_load_driver_init: driver_startup_config.egress_cpu_port_id = 0
[   39.840782] ca_ni_load_driver_init: driver_startup_config.cpu_port_id[0] = 0
[   39.847817] ca_ni_load_driver_init: index=1
[   39.851938] ca_ni_load_driver_init: driver_startup_config.enable = 1
[   39.858331] ca_ni_load_driver_init: driver_startup_config.my_mac_index = 1
[   39.865143] ca_ni_load_driver_init: driver_startup_config.egress_cpu_port_id = 0
[   39.872579] ca_ni_load_driver_init: driver_startup_config.cpu_port_id[0] = 1
[   39.879615] ca_ni_load_driver_init: index=2
[   39.883736] ca_ni_load_driver_init: driver_startup_config.enable = 1
[   39.890128] ca_ni_load_driver_init: driver_startup_config.my_mac_index = 2
[   39.896992] ca_ni_load_driver_init: driver_startup_config.egress_cpu_port_id = 0
[   39.904328] ca_ni_load_driver_init: driver_startup_config.cpu_port_id[0] = 2
[   39.911414] ca_ni_load_driver_init: index=3
[   39.915584] ca_ni_load_driver_init: driver_startup_config.enable = 1
[   39.921876] ca_ni_load_driver_init: driver_startup_config.my_mac_index = 4
[   39.928791] ca_ni_load_driver_init: driver_startup_config.egress_cpu_port_id = 0
[   39.936175] ca_ni_load_driver_init: driver_startup_config.cpu_port_id[0] = 4
[   39.943162] ca_ni_load_driver_init: index=4
[   39.947382] ca_ni_load_driver_init: driver_startup_config.enable = 1
[   39.953674] ca_ni_load_driver_init: driver_startup_config.my_mac_index = 5
[   39.960588] ca_ni_load_driver_init: driver_startup_config.egress_cpu_port_id = 0
[   39.967973] ca_ni_load_driver_init: driver_startup_config.cpu_port_id[0] = 5
[   39.975001] aal_l3qm_create_sram_map: total required SRAM size 0x0
[   39.981184] aal_l3qm_dump_sram_map: Dump SRAM map...
[   39.986137] aal_l3qm_create_ddr_map: next_buff_start_addr=0x0, l3qm_eq_profile_cpu_pool0_start_addr=0x83c48000
[   39.996126] aal_l3qm_create_ddr_map: ca_ne_ddr_coherent_reserved_size=33554432
[   40.003283] aal_l3qm_create_ddr_map: total size of DDR coherent consumed=0x1b06100
[   40.010893] aal_l3qm_dump_ddr_map: Dump DDR map...
[   40.015671] [ DDR coherent ]
[   40.018487] CPU pool0 buffer start addr = 0x83c48000
[   40.023439] CPU pool0 buffer physical addr = 0x3c48000
[   40.028615] CPU pool0 buffer count = 768
[   40.032474] CPU pool0 buffer size = 2048
[   40.036434] CPU pool0 consumed size = 1572992
[   40.040728] CPU pool1 buffer start addr = 0x83dc8080
[   40.045730] CPU pool1 buffer physical addr = 0x3dc8080
[   40.050806] CPU pool1 buffer count = 768
[   40.054715] CPU pool1 buffer size = 2048
[   40.058674] CPU pool1 consumed size = 1572992
[   40.062970] CPU RX FIFO buffer start addr = 0x83f48100
[   40.068146] CPU RX FIFO buffer physical addr = 0x3f48100
[   40.073395] CPU RX FIFO count = 6144
[   40.077006] CPU RX FIFO size = 4
[   40.080171] CPU RX FIFO consumed size = 24576
[   40.084515] DEEPQ pool0 buffer start addr = 0x83f4e100
[   40.089692] DEEPQ pool0 buffer physical addr = 0x3f4e100
[   40.094941] DEEPQ pool0 buffer count = 6144
[   40.099161] DEEPQ pool0 buffer size = 2048
[   40.103195] DEEPQ pool0 consumed size = 12582912
[   40.107849] DEEPQ pool1 buffer start addr = 0x84b4e100
[   40.112926] DEEPQ pool1 buffer physical addr = 0x4b4e100
[   40.118276] DEEPQ pool1 buffer count = 6144
[   40.122395] DEEPQ pool1 buffer size = 2048
[   40.126528] DEEPQ pool1 consumed size = 12582912
[   40.131086] ca_ni_alloc_cpu_rx_fifo: aal_l3qm_get_cpu_rx_fifo_size()=24576
[   40.138091] ca_ni_alloc_cpu_rx_fifo: cpu_rx_fifo_virt_addr=ae798000, cpu_rx_fifo_phy_addr=0e798000
[   40.149379] L2_QM : EQ-0(0), EQ-1(4K) - system uses 4K * 64bytes buffer configuration.
[   40.157205] L2_QM : port private buffer number is 29
[   40.162113] L2_TM : enable ES for port 00, 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 15
[   40.171053] L2_TE : initialize WRED profile & selection table ... done.
[   40.177606] L3_TE : initialize WRED profile & selection table ... done.
[   40.184270] ca-l2tm-cb: initialize VoQ based buffer profile & selection table ...
[   40.191737] ca-l2tm-cb: initialization was done.
[   40.196556] Init L3 LPB IDX table OK
[   40.199970] === device_id 0 ===
[   40.203096] === L3FE_STG0_CTRL : 0x000c787d ===
[   40.207694] lpb_idx_mode=1
[   40.210307] mac_fltr_fail_pkt_mru_chk_en=0
[   40.214390] mru_chk_fail_pkt_l2_lkup_dis=1
[   40.218526] other_mac_pkt_keep_lspid_en=1
[   40.222470] wan_lspid=0x07
[   40.225162] use_lspid_ovwr_o_lspid=0
[   40.228776] spcl_pkt_keep_old=1
[   40.231852] wan_lspid_1=0x07
[   40.234721] msk_my_mac_match_en_for_lspid_upd=1
[   40.239286] keep_lspid_unchange=1
[   40.242540] === L3FE_STG0_LDPID_MAP : 0x03985907 ===
[   40.247542] rule_0=0x07, lpb_idx_0=0
[   40.251054] rule_1=0x19, lpb_idx_1=1
[   40.254616] rule_2=0x18, lpb_idx_2=2
[   40.258227] default, lpb_idx_3=3
[   40.261393] === L3FE_STG0_LPB_TBL_0 : 0x18100190 ===
[   40.266396] lspid=0x18, default_ldpid=0x19
[   40.270428] special_en=1, special_sel=0
[   40.274252] mac_da_match_en=0, mac_da_match_mask=0, t1_ctrl=0, t5_ctrl=15
[   40.281077] === L3FE_STG0_LPB_TBL_1 : 0x19180180 ===
[   40.286029] lspid=0x19, default_ldpid=0x18
[   40.290063] special_en=1, special_sel=1
[   40.293887] mac_da_match_en=0, mac_da_match_mask=0, t1_ctrl=1, t5_ctrl=15
[   40.300712] === L3FE_STG0_LPB_TBL_2 : 0x18100190 ===
[   40.305665] lspid=0x18, default_ldpid=0x19
[   40.309698] special_en=1, special_sel=0
[   40.313522] mac_da_match_en=0, mac_da_match_mask=0, t1_ctrl=0, t5_ctrl=15
[   40.320347] === L3FE_STG0_LPB_TBL_3 : 0x1a1bfd90 ===
[   40.325249] stg0_lpb_tbl_hi.wrd=0x1a1bfd90
[   40.329383] lspid=0x1a, default_ldpid=0x19
[   40.333416] special_en=1, special_sel=1
[   40.337291] mac_da_match_en=0, mac_da_match_mask=255, t1_ctrl=0, t5_ctrl=15
[   40.344571] aal_l3_cls_tbl_init: L3 CLS WAN DEF FIB initialization success
[   40.351392] aal_l3_cls_tbl_init: L3 CLS LAN DEF FIB initialization success
[   40.358451] aal_l3_spcl_pkt_init: CLS rule for PPPoE discovery packet (ethertype 0x8863) from WAN to L2FE is created, entry_idx 0.
[   40.370135] aal_l3_spcl_pkt_init: CLS rule for PPPoE session packet (ethertype 0x8864) from WAN to L2FE is created, entry_idx 0.
[   40.381654] aal_ni_reset: reset NI done!
[   40.385500] aal_ni_init_tx_dma_lso: i = 0, vp_control.wrd=0xff
[   40.391370] aal_ni_init_tx_dma_lso: i = 1, vp_control.wrd=0xff
[   40.397199] aal_ni_init_ni: ======= NI_HV_GLB_INTERNAL_PORT_ID_CFG=0xef ==============
[   40.405063] port 5 PHY addr 0 connect to XG-PHY.
[   40.409792] ca-ne: init MDIO OK.
[   40.413042] ca-ne: load CA_CFG_ID_GE_PORT_BIT_MAP: 0x18
[   40.418313] ca-ne: load CA_CFG_ID_XGE_PORT_BIT_MAP: 0x60.
[   40.423639] ca-ne: Valid Ethernet ports bitmap : 0x78
[   40.428820] ca-ne: ethernet port 3 interface type:  GMII
[   40.434063] ca-ne: ethernet port 4 interface type:  RGMII-GE
[   40.439761] ca-ne: ethernet port 5 interface type:  USXGMII
[   40.445271] ca-ne: ethernet port 6 interface type:  SXGMII
[   40.450793] ca-ne: load Ethernet port SCFG OK
[   40.455097] ca-ne: disalbe all ethernet ports OK
[   40.459745] ca-ne: auto detect Ethernet PHY start ...
[   40.465867] ca-ne: read Ethernet PHY 0 IDs(0x31c3 0x1c12): phy_oui 0x70c7, phy_model 0x1 .
[   40.473970] ca-ne: detect Eth PHY AQR113 at PHY addr 0
[   40.479228] AQR: aqr107 Flash image incorrect .... reprogramming
[   40.485188] INFO: /lib/firmware/aq_10gphy_fw.cld file Size [0x60002] bytes.
[   40.671380] AQ_API_DetermineFLASH_Type(): 919: <deviceID: 0x12c2, manufacturerID: 0xc2>
[   40.679556] sfdp[0 or 00h] = 0x50444653
[   40.683227] FLASH type = Standard Discoverable
[   40.696777] CRC check good on image file (0xED0C)
[   40.701547] sfdp[4 or 04h] = 0xFF010100
[   40.705438] sfdp[8 or 08h] = 0x09010000
[   40.709400] sfdp[12 or 0Ch] = 0xFF000030
[   40.713379] sfdp[16 or 10h] = 0x040100C2
[   40.717412] sfdp[20 or 14h] = 0xFF000060
[   40.721390] sfdp[48 or 30h] = 0xFF8120E5
[   40.725365] sfdp[52 or 34h] = 0x003FFFFF
[   40.729397] sfdp[76 or 4Ch] = 0xD810200C
[   40.733375] sfdp[80 or 50h] = 0xFF00FF00
[   42.150590] Bytes in file 0x60000
[   54.581381] The number of actually written bytes 0x60000
[   54.594361] Correct CRC for loaded flash image (mailBoxCrc == 0x5F17 and crc16Calculated == 0x5F17)
[   54.612351] CRC check good on image file (0xED0C)
[   54.617186] sfdp[4 or 04h] = 0xFF010100
[   54.621078] sfdp[8 or 08h] = 0x09010000
[   54.624967] sfdp[12 or 0Ch] = 0xFF000030
[   54.629000] sfdp[16 or 10h] = 0x040100C2
[   54.632977] sfdp[20 or 14h] = 0xFF000060
[   54.637008] sfdp[48 or 30h] = 0xFF8120E5
[   54.640985] sfdp[52 or 34h] = 0x003FFFFF
[   54.644960] sfdp[76 or 4Ch] = 0xD810200C
[   54.648992] sfdp[80 or 50h] = 0xFF00FF00
[   54.652748]
[   54.652748] Starting read of FLASH data
[   65.576325]   Bytes: 0x60000
[   65.579044] OK (CRC 0xED0C)
[   65.584503] AQR: aqr107 firmware download to SPI Flash O.K, re-verifying ....
[   65.594917] AQ_API_DetermineFLASH_Type(): 919: <deviceID: 0x12c2, manufacturerID: 0xc2>
[   65.603037] sfdp[0 or 00h] = 0x50444653
[   65.606758] FLASH type = Standard Discoverable
[   65.620184] CRC check good on image file (0xED0C)
[   65.624950] sfdp[4 or 04h] = 0xFF010100
[   65.628912] sfdp[8 or 08h] = 0x09010000
[   65.632803] sfdp[12 or 0Ch] = 0xFF000030
[   65.636836] sfdp[16 or 10h] = 0x040100C2
[   65.640814] sfdp[20 or 14h] = 0xFF000060
[   65.644789] sfdp[48 or 30h] = 0xFF8120E5
[   65.648821] sfdp[52 or 34h] = 0x003FFFFF
[   65.652798] sfdp[76 or 4Ch] = 0xD810200C
[   65.656832] sfdp[80 or 50h] = 0xFF00FF00
[   65.660588]
[   65.660588] Starting read of FLASH data
[   76.584123]   Bytes: 0x60000
[   76.586894] OK (CRC 0xED0C)
[   76.589845] AQR: aqr107 FLASH firmware download successful and re-verified, Retcode = 0
[   76.597815] AQR: aqr107 PHY re-enables the daisy-chain O.K.
[   76.603328] INFO: /lib/firmware/aq_10gphy_fw.cld file Size [0x60002] bytes.


[   76.631357] CRC check good on image file (0xED0C)
[   76.636327]
[   76.636327] Segment Addresses and Sizes as read from the PHY ROM image header:
[   76.636327]
[   76.646410] Primary Iram Address: 0x5400
[   76.650256] Primary Iram Size: 0x3c37c
[   76.653992] Primary Dram Address: 0x41800
[   76.658041] Primary Dram Size: 0x1e57c
[   76.658041]
[   76.663276]
[   76.663276] Loading IRAM:
[   76.663276]
[   80.695616] random: nonblocking pool is initialized
[   83.483399]
[   83.483399] CRC-16 after loading IRAM: 0xCC08
[   83.489123]
[   83.489123] Loading DRAM:
[   83.489123]
[   86.928083]
[   86.928083] 0th port: Image load good - mailbox CRC-16 matches (0x832B)
[   86.937224] AQR: aqr107 firmware download to IRAM/DRAM O.K.
[   87.945616] AQR107 PHY has completed its firmware initialization
[   87.953555] aqr107_phy_init():AQR107 PHY Status:
[   87.958254] aqr107_phy_init():    temperature = 53
[   87.962958] aqr107_phy_init():    programmed = 1
[   87.967616] aqr107_phy_init():    imageID_String = v5.4.F Adtran SDX621X 101520 22:42:25
[   87.975693] aqr107_phy_init():    imageMajorRevisionNumber = 0
[   87.981463] aqr107_phy_init():    imageMinorRevisionNumber = 0
[   87.987333] aqr107_phy_init():    imageROM_ID_Number = 0
[   87.992662] AQR firmwareRevisionID_Number: 0x0504; firmwareROM_ID_Number: 0xf1
[   88.000301] aqr107_phy_init():AQR107 PHY connection status:
[   88.005937] aqr107_phy_init():    state = 21
[   88.010139] aqr107_phy_init():    duplex = 0
[   88.014397] aqr107_phy_init():    MDI_MDI_X = 0
[   88.018969] aqr107_phy_init():    masterSlaveStatus = 1
[   88.024127] aqr107_phy_init():    sysIntfCurrentMode = 7
[   88.029476] aqr107_phy_init():    sysIntfCurrentRate = 3
[   88.034726] aqr107_phy_init():    txReady = 1
[   88.039120] aqr107_phy_init():    rxLinkUp = 0
[   88.043502] aqr107_phy_init():    sysIntfAutonegStatus = 1
[   88.049104] aqr107_phy_init():    XS_TX_Reserved_Vendor_Prov2 = 8
[   88.055055] AQR107 PHY init done
[   88.058419] ca-ne: attch PHY addr 0 to port 5 driver
[   88.063333] ca-ne: read Ethernet PHY 1 IDs(0x1c 0xc900): phy_oui 0x732, phy_model 0x10 .
[   88.071447] ca-ne: detect Eth PHY RTL8211 at PHY addr 1
[   88.081732] ca-ne: attch PHY addr 1 to port 3 driver
[   88.087702] ca-ne: detect Ethernet PHY done, find 2 PHYs
[   88.103162] aqr107_phy_ability_adv_get():INFO: ret=0
[   88.108391] aqr107_phy_ability_adv_set():INFO: ret=0
[   88.113440] aqr107_phy_auto_neg_set():INFO: Aquantia 10G PHY Auto-Negotiation Enable, ret=0
[   88.121686] ca-ne: init intergrated PHY start
[   88.126123] ca-ne: intergrated phy 1 reg 31 = 0xbc6
[   88.132022] ca-ne: intergrated phy 1 reg 16 = 0x0
[   88.137710] ca-ne: intergrated phy 1 reg 18 = 0x0
[   88.143347] ca-ne: intergrated phy 1 reg 22 = 0x0
[   88.149035] ca-ne: intergrated phy 1 reg 31 = 0xa42
[   88.154845] ca-ne: intergrated org phy 24(0xa43) reg 24 = 0x2198
[   88.160835] ca-ne: intergrated phy 24(0xa43) reg 24 = 0x2198
[   88.167569] ca-ne: intergrated phy 1 reg 0 = 0x1140
[   88.273778] aal_internal_phy_init: phy_addr=1, orig page 0xA43 reg 25=0x40
[   88.280537] aal_internal_phy_init: phy_addr=1, after set bit 5, page 0xA43 reg 25=0x60
[   88.288443] ca-ne: init intergrated PHY OK
[   88.292573] ca-ne: load XFI ports scfg on chip (verndor-id: 0x8f3, version : 0x44 (D)...
[   88.300700] ca-ne: load scfg 573 OK, bitmap=0x3
[   88.305253] ca-ne: load 515 OK, XFI 0 is connected to USXGMII(12)
[   88.311471] ca-ne: load 515 OK, XFI 1 is connected to SXGMII(8)
[   88.317465] ca-ne: load 514 OK, XFI 0 is connected to phy_addr(0)
[   88.323582] ca-ne: load 514 OK, XFI 1 is connected to phy_addr(255)
[   88.476308] ca-ne: init XFI 0 OK, speed 3
[   88.626467] ca-ne: init XFI 1 OK, speed 3
[   88.630323] ****Nick workaround skip  aqr107_phy_soft_reset function*************
[   88.792360] aqr107_phy_soft_reset():INFO: ret=0
[   88.948409] ca-ne: aal_ni_reset_intf init ...  OK NI_HV_GLB_INTF_RST_CONFIG = 0x0
[   88.956884] <__aal_fdb_sw_lrn_mode_get, 1748>using_sw_lrn:0
[   88.962390] CA_IPC:register succesfull:session_id[7] session 8d1ac380 msg_count 2
[   88.962390]
[   88.971489] aal_fdb_ipc_init: ca-ipc_msg_handle_register() Success!!!!!!
[   88.978272] FDB init OK
[   88.983593] ca-ne: init QoS OK
[   88.987156] init SFU SATURN L2FE,L3FE done.
[   88.991208] ca-ne: init special packet OK
[   88.995186] ca_mirror_init mirror_vlan:2018
[   88.999502] ca_ni_init_l3qm: =====================call aal_l3qm_check_init_done()================
[   89.008345] aal_l3qm_check_init_done: ===========================Enter========================
[   89.016961] aal_saturn_l3qm_check_init_done: ==========================Enter=======================
[   89.025982] aal_saturn_l3qm_check_init_done: init_done.wrd=0xe5ffffff
[   89.032369] aal_l3qm_init_empty_buffer_CPU: l3qm_eq_profile_cpu_use_fbm=0, l3qm_eq_profile_cpu_pool0_fbm_pool_id=6, l3qm_eq_profile_cpu_pool1_fb7
[   89.046318] aal_l3qm_init_empty_buffer_CPU: i=0, reg_off=0xd00071ac, cfg2_eq.wrd=0x5e0d
[   89.054255] aal_l3qm_init_empty_buffer_CPU: l3qm_eq_profile_cpu_use_fbm=0, l3qm_eq_profile_cpu_pool0_fbm_pool_id=6, l3qm_eq_profile_cpu_pool1_fb7
[   89.068206] aal_l3qm_init_empty_buffer_CPU: i=1, reg_off=0xd00071c0, cfg2_eq.wrd=0x5e0d
[   89.076199] aal_l3qm_init_empty_buffer_CPU: l3qm_eq_profile_cpu_pool0_eq_id=0, cfg4_eq.bf.axi_top_bit=0
[   89.085601] aal_l3qm_check_bid_start: aal_l3qm_bid_entry_count=4
[   89.091525] [0]: eqid=0 bid_start=256 bid_count=768
[   89.096441] next_bid_start=0
[   89.099256] [1]: eqid=1 bid_start=1024 bid_count=768
[   89.104207] next_bid_start=1024
[   89.107385] total_bid_count=1536
[   89.110551] [2]: eqid=4 bid_start=2000 bid_count=6144
[   89.115641] next_bid_start=1792
[   89.118716] total_bid_count=7680
[   89.121932] [3]: eqid=5 bid_start=8144 bid_count=6144
[   89.127019] next_bid_start=8144
[   89.130097] total_bid_count=13824
[   89.133485] ca-ne: GPON LINK event handler __pon_link_evt_dp_handler registered
[   89.250738] PON I2C set Fail 11
[   89.253822] ca-pon: init XGPON global resource OK
[   89.258636] ca-pon: init PON_RX_LOS_POLARITY_INVERT as 0.
[   89.263977] ca-pon: init PON Tx laser polarity as 1
[   89.268898] ca-pon: init PON SerDes (mode: XGPON_SYM_25M, reversion D)
[   90.054035] ca-pon: load PON SerDes configuration from SerDes file successfully
[   91.166675] INFO: PON SERDES Rx clock status = 0x5c01.
[   91.171652] aal_psds_out_of_reset: Failed to do psds_sync
[   91.312590] __psds_gbox_init  rx_bit_order 1, tx_bit_order 1
[   91.319220] ca-pon: init PON SerDes OK
[   91.322805] ca-pon: init XGPON SERDES OK
[   91.627908] ca-pon: init XGPON global control OK
[   91.632363] ca-pon: init XGPON common configuration OK
[   91.637555] ca-pon: init XGPON activation FSM OK
[   91.642095] ca-pon: init XGPON Key exchange FSM OK
[   91.646929] ca-pon: init XGPON DSFP  OK
[   91.650708] ca-pon: init XGPON PLOAM  OK
[   91.654604] ca-pon: init XGPON BWMP  OK
[   91.658489] ca-pon: init XGPON ACTP  OK
[   91.662250] ca-pon: init XGPON USBG  OK
[   91.666261] ca-pon: init PDC OK
[   91.669982] puc_voq_map_mode = 0, upstream_use_dq = 0,report_mode = 0
[   91.676405] ca-puc: initialization was done.
[   91.680516] ca-pon: init XGPON DP OK
[   91.684110] ca-pon: init XGPON interrupt OK
[   91.688319] aal_xgpon_dsfp_rxmac_ctrl_set(): invalid max_pkt_size 12288
[   91.697968] ca-pon: IRQ 10 setup successfully.
[   91.702382] ca-pon: init OK.
[   91.705239] ca-ne: start restore Ethernet ports configuration from SCFG
[   91.711961] ca-ne: ca_eth_ports_restore: Enable port 3 OK
[   91.717259] ca-ne: ca_eth_ports_restore: Enable port 4 OK
[   91.723596] ca-ne: ca_eth_ports_restore: Enable port 5 OK
[   91.729883] ca-ne: ca_eth_ports_restore: Enable port 6 OK
[   91.736319] ca_ni_init_module_probe: ca_init() is done successfully!
[   91.742529] ca_ni_init_module_probe: call phy_cal_load()......
[   91.748500] phy_cal_load: param dev=8fc82410 cell=8e791a00
[   91.765590] phy_cal_load: buf=8e791a40, len=4, sizeof(phy_k_data)=32
[   91.771799] phy_cal_load: read phy_param buf=8e791a40 len=4
[   91.777449] phy_cal_load: calibration dev=8fc82410 cell=8e791a40
[   91.935593] phy_cal_load: read phy_k_data buf=8e791a00 len=32
[   91.941188] rc_cal_len(0): 0xdddd
[   91.944486] amp_cal(0):    0x98ab
[   91.947852] adc0_cal(0):   0x8899
[   91.951089] r_cal(0):      0x0009
[   91.954390] reserved(0):   0x0000
[   91.957746] rc_cal_len(1): 0x0000
[   91.960992] amp_cal(1):    0x0000
[   91.964294] adc0_cal(1):   0x0000
[   91.967647] r_cal(1):      0x0000
[   91.970897] reserved(1):   0x0000
[   91.974198] rc_cal_len(2): 0x0000
[   91.977550] amp_cal(2):    0x0000
[   91.980802] adc0_cal(2):   0x0000
[   91.984103] r_cal(2):      0x0000
[   91.987455] reserved(2):   0x0000
[   91.990705] rc_cal_len(3): 0x0000
[   91.994006] amp_cal(3):    0x0000
[   91.997359] adc0_cal(3):   0x0000
[   92.000609] r_cal(3):      0x0000
[   92.003911] reserved(3):   0x0000
[   92.007263] start to write eFuse data to port 0 phy_addr 1
[   92.029900] start to write eFuse data to port 1 phy_addr 2
[   92.035904] start to write eFuse data to port 2 phy_addr 3
[   92.041852] start to write eFuse data to port 3 phy_addr 4
[   92.047852] ca-ne: phy_cal_load return 0
[   92.051673] ca_ni_init_port_configs: port_cfg_infos[0].irq[0]=32
[   92.057685] ca_ni_init_port_configs: port_cfg_infos[1].irq[0]=33
[   92.063608] ca_ni_init_port_configs: port_cfg_infos[2].irq[0]=34
[   92.069664] ca_ni_init_port_configs: port_cfg_infos[3].irq[0]=35
[   92.075660] ca_ni_init_port_configs: port_cfg_infos[4].irq[0]=36
[   92.081591] ca_ni_init_port_configs: port_cfg_infos[5].irq[0]=37
[   92.087646] ca_ni_init_port_configs: port_cfg_infos[6].irq[0]=38
[   92.093580] ca_ni_init_port_configs: port_cfg_infos[7].irq[0]=39
[   92.099622] ca_ni_init_cpu_ports: ca_ni_num_intf=5
[   92.124553] ca_ni_init_cpu_ports: port_cfg_infos[0].irq[0]=32
[   92.130215] ca_ni_init_cpu_ports: port_cfg_infos[1].irq[0]=33
[   92.135961] ca_ni_init_cpu_ports: port_cfg_infos[2].irq[0]=34
[   92.141619] ca_ni_init_cpu_ports: port_cfg_infos[4].irq[0]=36
[   92.147418] ca_ni_init_cpu_ports: port_cfg_infos[5].irq[0]=37
[   92.153074] ca_ni_dump_intfs: ===================== interface 0 ===================
[   92.160775] ni_info_data.dev[i]=0x8f566000, cep=0x8f5663e0
[   92.166243] cpu_port[0]=0, port_cfg_infos[0].irq[0]=32
[   92.171317] port_id[0]=3
[   92.173836] port_id[1]=4
[   92.176406] port_id[2]=7
[   92.178877] MAC ADDR=00:24:45:d5:35:d2
[   92.182612] duplex=0x1, flowctrl=0x2, tx_ldpid=7
[   92.187268] ca_ni_dump_intfs: ===================== interface 1 ===================
[   92.194863] ni_info_data.dev[i]=0x8f72f000, cep=0x8f72f3e0
[   92.200387] cpu_port[0]=1, port_cfg_infos[1].irq[0]=33
[   92.205461] MAC ADDR=00:24:45:d5:35:d3
[   92.209247] duplex=0x1, flowctrl=0x2, tx_ldpid=25
[   92.213889] ca_ni_dump_intfs: ===================== interface 2 ===================
[   92.221585] ni_info_data.dev[i]=0x8d1b8000, cep=0x8d1b83e0
[   92.227058] cpu_port[0]=2, port_cfg_infos[2].irq[0]=34
[   92.232133] MAC ADDR=00:24:45:d5:35:d4
[   92.235920] duplex=0x1, flowctrl=0x2, tx_ldpid=5
[   92.240475] ca_ni_dump_intfs: ===================== interface 3 ===================
[   92.248171] ni_info_data.dev[i]=0x8d1b9000, cep=0x8d1b93e0
[   92.253594] cpu_port[0]=4, port_cfg_infos[4].irq[0]=36
[   92.258769] MAC ADDR=00:24:45:d5:35:d6
[   92.262455] duplex=0x1, flowctrl=0x2, tx_ldpid=3
[   92.267111] ca_ni_dump_intfs: ===================== interface 4 ===================
[   92.274705] ni_info_data.dev[i]=0x8d1ba000, cep=0x8d1ba3e0
[   92.280229] cpu_port[0]=5, port_cfg_infos[5].irq[0]=37
[   92.285303] MAC ADDR=00:13:25:00:00:06
[   92.289090] duplex=0x1, flowctrl=0x2, tx_ldpid=25
[   92.296479] ca_ni_init_module_probe: ======= after CPU pool bid count=768 =======
[   92.303856] ca_ni_init_module_probe: ni_info_data.refill_req_8=40, ni_info_data.refill_req_9=41
[   92.312549] ca_ni_get_chip_revision: data.chip_revision=68
[   92.318032] ca_ni_dma_lso_init_startup_config: ca_ni_chip_revision=68
[   92.324396] ca_ni_dma_lso_init_startup_config: aal_scfg_read(CFG_ID_DMA_LSO_ACE_TEST), dma_lso_ace_test=0
[   92.334003] ca_ni_dma_lso_init_startup_config: aal_scfg_read(CFG_ID_NE_CA_TX_BY_START_XMIT), ca_tx_by_start_xmit=1
[   92.344340] ca_ni_dma_lso_init_startup_config: aal_scfg_read(CFG_ID_PON_VOQ_MODE), puc_voq_mode=0
[   92.354763] ca_ni_netlink_rx_init: read from starup config, netlink_rx_ack=0
[   92.365222] ca_l2fp_init for cpu 0x16 ~ 0x16 done!
[   92.369976] ca-pon: Enable NI_HV_MACSEC NANDI_RX interrupt : 0x000000ff
[   92.376515] ca-pon: Enable NI_HV_MACSEC NANDI_TX interrupt : 0x000000ff
[   92.383142] ca_ni_macsec_init: Cortina NI MACSEC driver is ready.
[   92.389333] ca_ni_init_module: platform_driver_register() return ret=0
                                                                        done
Starting kernel module ca-sdk-cb ...
[   92.422044] sdk ioctl init success
                                                                        done
Starting kernel module cli-drv ...
[   92.479444] __xfi_link_monitor: Can't detect Link!!!
[   93.368146] kioctl init success
                                                                        done

Hm; Wat een enorme lap tekst; Ik had op uitklapbare blokken gehoopt. Excuses voor het vele scrollen.

@ernstoud Heb jij de jouwe al open?

PS. De U-Boot console staat open. Als je tijdens U-Boot init op een toets drukt, voert hij het boot commando niet uit en krijg je een console. Dat is alvast goed nieuws.

[ernstoud]

@MindBender (Zal even niet quoten want dan komt die lap tekst weer.)

Nee, kwam er vandaag niet toe. Komend weekend.

Krijg je een shell op de serial port na deze boot log?

Is deze boot log met fiber aangesloten? Zie vanaf regel 764…

[ Voor 15% gewijzigd door ernstoud op 10-02-2023 21:17 ]

[MindBender]

Aaaaaaaaand; We're in!

code:

Session now available

Press RETURN to get started.

1970.01.01 00:01:07 INTERFACE_STATUS.eth 0/1 changed state to up
1970.01.01 00:01:07 INTERFACE_STATUS.fxs 0/1 changed state to up
1970.01.01 00:01:07 INTERFACE_STATUS.fxs 0/2 changed state to upca_pmx_request_gpio: offset:0 reg_off:8 bit_off:0
[   70.369583] ca_pmx_request_gpio: offset:9 reg_off:8 bit_off:9
[   70.386542] ca_pmx_request_gpio: offset:d reg_off:8 bit_off:d
[   70.522035] sh (1083): drop_caches: 3
Error, API rtk_GenFskCidVmwi is not workable.
Error, API rtk_GenFskCidVmwi is not workable.

saturn-sfu-eng login: root
Password:
[root@saturn-sfu-eng ~]#

Hij staat zo goed als open; Het root password is zijn serienummer, dat hij zelf rapporteert, vlak voordat hij een clear screen stuurt en bovenstaande Session now available zegt:

code:

serialNumber : ADTNxxxxxxxD

[MindBender]

ernstoud schreef op vrijdag 10 februari 2023 @ 21:15:
@MindBender (Zal even niet quoten want dan komt die lap tekst weer.)
Krijg je een shell op de serial port na deze boot log?

Ja; Zie boven.

Is deze boot log met fiber aangesloten? Zie vanaf regel 764…

Nee; die is niet aangesloten. Ik ga pas bij mijn meterkast met een laptop in mijn handen staan rommelen als ik weet dat ik kans maak om binnen te komen. Nu dus.

[ernstoud]

MindBender schreef op vrijdag 10 februari 2023 @ 21:31:
[...]

Ja; Zie boven.

[...]

Nee; die is niet aangesloten. Ik ga pas bij mijn meterkast met een laptop in mijn handen staan rommelen als ik weet dat ik kans maak om binnen te komen. Nu dus.

Jammer dat via SSH (door dus de ethernet poort op een bestaand netwerk aan te sluiten, device heeft dus een DHCP client dan actief) het root wachtwoord niet het serial number is, dat had ik al geprobeerd nl.

(Kan dat eigenlijk wel in Linux, het root account voor serial en via een ssh client een ander password geven )

[MindBender]

ernstoud schreef op vrijdag 10 februari 2023 @ 21:44:
Jammer dat via SSH (door dus de ethernet poort op een bestaand netwerk aan te sluiten, device heeft dus een DHCP client dan actief) het root wachtwoord niet het serial number is, dat had ik al geprobeerd nl.

Toch werkt dat wel. Ik ben nog aan het ontdekken, dus ik laat binnendruppelen wat ik weet, maar het viel me op dat mijn box 5 Ethernet interfaces denkt te hebben. Als ik de 10GbE poort aan mijn switch hang, verschijnt er ook Kernel logging.
En zo te zien heeft die interface (eth0) een vast IP adres: 192.168.0.1 Volgens nmap zit daar een SSH server op en daarop kun je met eerder genoemde credentials gewoon op inloggen:

code:

robert@prodesk:~$ ssh -lroot 192.168.0.1
WARNING. You're about to access a computer owned by a telecommunication enterprise.  You need to be authorized to access and use it and stick to the limits of your authorization. If you're not authorized, it could be an offence to access or use this computer, the system or any of its data.  And if you misuse this computer, the system, any of its data or share any data or other information from it without our say-so, we could take action against you. That could mean legal proceedings, prosecution or even disciplinary action that could see you lose your job.
root@192.168.0.1's password:
[root@saturn-sfu-eng ~]#

En nu zit mijn vrouw op mij te wachten, dus houd ik het voor gezien vandaag.

[ernstoud]

Ok.

Ik heb mijn SDX621i inmiddels open en aan de USB poort gehangen. Zelfde boot cyclus en root password werkt.

En... op mijn PCB zit gewoon een pin header gesoldeerd voor tx/rx/gnd/vcc... handig!

Het PCB is hetzelfde als die van jou (linksonder staat ook 622v op het PCB) alleen ontbreken dus de 10Gbps en POTS poorten en de bijbehorende chips en magnetics.

Mooi. Nu even de firmware doorgronden...

Updates... foto :



Heb een uurtje besteed aan het rootfs en /mnt/data, interessant lijkt het commando "ca-iros" : geeft weinig hulp maar lijkt me een shell voor allerlei configuratie commando's. Ik zie zo snel geen eenvoudig commando om status van de optiek uit te lezen, zoals de Genexis die wel heeft.

Ik zie dat dit device in juni 2022 nog een firmware update gehad heeft. En er draait een OMCI daemon op, dat is hoopvol. Nu nog een soort OMCI client te vinden om OMCI commando's te kunnen geven...

En inderdaad zie ik dat eth0 een 192.168.0.1 IP adres heeft. Toch nog eens kijken of dan SSH via ethernet ook gewoon bij mij werkt. Dan kan doosje weer dicht .

[ Voor 69% gewijzigd door ernstoud op 11-02-2023 00:41 ]

[MindBender]

ernstoud schreef op vrijdag 10 februari 2023 @ 22:26:
Mooi. Nu even de firmware doorgronden...

Kijk eens rond in het file system, en dan met name alles wat met union fs gemount is. Daar is nogal wat aan configuratie - waaronder OMCI - en logging te vinden.

[ Voor 3% gewijzigd door MindBender op 11-02-2023 00:26 ]

[nero355]

MindBender schreef op vrijdag 10 februari 2023 @ 21:03:
Bij deze wat output van de debug console. Hij heeft heel wat te melden, dus ik zal het in delen opbreken.

Zet effe QUOTE Tags om die lange CODE blokken heen!

Wel raar dat zo'n redelijk dure ONT van die cheapass Aquantia chips gebruikt!

ernstoud schreef op vrijdag 10 februari 2023 @ 21:44:
(Kan dat eigenlijk wel in Linux, het root account voor serial en via een ssh client een ander password geven

NOPE.AVI

[ernstoud]

nero355 schreef op zaterdag 11 februari 2023 @ 00:46:
Wel raar dat zo'n redelijk dure ONT van die cheapass Aquantia chips gebruikt!

Als ik zo naar dat PCB’tje kijk zit er voor tien euro handel op. Zeg een totale bill of material van twintig euro. En dan in de handel brengen voor 250 euro. Mooi verdienmodel. Nou ja, de firmware ontwikkeling kostte ook wel wat, soit.

Aquantia is in 2019 overgenomen door Marvell. Niet echt een kleine speler.

[steffalon]

Ik heb even gekeken wat je allemaal in die SDX622v terminal kan. Aangesloten aan een 1G interface en een ssh connectie gemaakt naar 192.168.0.1.

Er zijn een paar config bestanden en een setup script om de ONT in te stellen. Bijvoorbeeld bij

/mnt/data/scfg/scfg.txt -> factory_config en wordt gebruikt door opt/addons/clish/factory_setup.sh
/config/scfg.txt
/config/default_scfg.txt -> Config wordt overruled door config/default_scfg.txt

Script: opt/addons/clish/factory_setup.sh

Misschien zijn er nog meer interessante bestanden maar dan moet ik nog verder doorzoeken.

Tenslotte nog 1 interessante commando gevonden genaamd aos (ADTRAN Operating System). Met deze commando kan je ook parameters meegeven voordat aos start. Ik weet alleen nog niet hoe het precies werkt.

[ernstoud]

steffalon schreef op zaterdag 11 februari 2023 @ 12:15:
Misschien zijn er nog meer interessante bestanden maar dan moet ik nog verder doorzoeken.

ca-iros

alle letters van het alfabet geven een serie commando’s… dus ingeven: “c” en “enter” geeft alle commando’s beginnend met een c.

[EWS99]

steffalon schreef op zaterdag 11 februari 2023 @ 12:15:
Ik heb even gekeken wat je allemaal in die SDX622v terminal kan. Aangesloten aan een 1G interface en een ssh connectie gemaakt naar 192.168.0.1.

Er zijn een paar config bestanden en een setup script om de ONT in te stellen. Bijvoorbeeld bij

/mnt/data/scfg/scfg.txt -> factory_config en wordt gebruikt door opt/addons/clish/factory_setup.sh
/config/scfg.txt
/config/default_scfg.txt -> Config wordt overruled door config/default_scfg.txt

Script: opt/addons/clish/factory_setup.sh

Misschien zijn er nog meer interessante bestanden maar dan moet ik nog verder doorzoeken.

Tenslotte nog 1 interessante commando gevonden genaamd aos (ADTRAN Operating System). Met deze commando kan je ook parameters meegeven voordat aos start. Ik weet alleen nog niet hoe het precies werkt.

Als je daar het ONT-ID kunt wijzigen zou dat wel intressant kunnen zijn. Mogelijk dat je dan je modem niet meer aan hoeft te melden bij Delta/Caiway, als je het ONT-ID hetzelfde maakt als het modem wat je geleverd hebt gekregen van je provider. Proberen waard zou ik zeggen.

[ernstoud]

EWS99 schreef op zaterdag 11 februari 2023 @ 12:34:
[...]


Als je daar het ONT-ID kunt wijzigen zou dat wel intressant kunnen zijn. Mogelijk dat je dan je modem niet meer aan hoeft te melden bij Delta/Caiway, als je het ONT-ID hetzelfde maakt als het modem wat je geleverd hebt gekregen van je provider. Proberen waard zou ik zeggen.

Dat is het eerste waar ik naar keek en het unieke serienummer staat inderdaad in de config bestanden. Maar ik vermoed dat het echt niet voldoende is om dat te veranderen in het ID van de Nokia

Ik zie nl. enorme hoeveelheden parameters in de config bestanden. Wordt vervolgd…

[MindBender]

ernstoud schreef op zaterdag 11 februari 2023 @ 12:43:
Dat is het eerste waar ik naar keek en het unieke serienummer staat inderdaad in de config bestanden. Maar ik vermoed dat het echt niet voldoende is om dat te veranderen in het ID van de Nokia

Ik zie nl. enorme hoeveelheden parameters in de config bestanden. Wordt vervolgd…

serial number == pon-id, lijkt het bij Adtran.

Het MAC adres dat op de sticker staat, is overigens het MAC adres van de Ethernet interface die je normaliter op je router aansluit.

Edit: Verwijzing naar factory setup script verwijderd; Kennelijk hadden jullie dat ook al ontdekt.

[ Voor 54% gewijzigd door MindBender op 11-02-2023 13:20 ]

[ernstoud]

Wat extra info...

Commando om veel over het device te weten te komen is : "app-cli", dan "list" geeft alle commando's in die shell, dan "config", dan "opm" en dan "show basic-info" geeft dan bijvoorbeeld de ddm info van de optiek.

In /mnt/data/scfg/scfg.txt dus bij "INT CFG_ID_PON_VSSN" het ONT ID.

In de config file staat ergens:

##GPON OLT Vendor name, support ZTE,ADTRAN,ALCL,CALIX,SUMITOMO,CORTINA,HUAWEI
##ISP type, support VERIZON,ORANGE,CTC

Geen idee of het relevant is maar dat zijn dus de standaard ondersteunde (?) OLT's en ISP's...

In het genoemde config file staat:

INT CFG_ID_IS_PROVISIONED = 1

Dat zou kunnen betekenen dat bij opstarten het device geen poging doet om de config te hernieuwen omdat hij al provisioned is (allemaal aanname van mij!). Als de SDX 621 of 622 dus niet wil werken op DFN is het de moeite waard daar eens "INT CFG_ID_IS_PROVISIONED = 0" van te maken...

Wordt vervolgd.

[EWS99]

ernstoud schreef op zaterdag 11 februari 2023 @ 14:22:
Dat zou kunnen betekenen dat bij opstarten het device geen poging doet om de config te hernieuwen omdat hij al provisioned is (allemaal aanname van mij!). Als de SDC 621 of 622 dus niet wil werken op DFN is het de moeite waard daar eens "INT CFG_ID_IS_PROVISIONED = 0" van te maken...

Wordt vervolgd.

Zou die met een Factory reset dan niet op 0 moeten komen staan?

[robertwebbe]

ernstoud schreef op zaterdag 11 februari 2023 @ 14:22:
##GPON OLT Vendor name, support ZTE,ADTRAN,ALCL,CALIX,SUMITOMO,CORTINA,HUAWEI

ALCL is degene die je wilt volgens mij, dat is de afkorting voor Alcatel Lucent en is in 2016 door Nokia overgenomen. Volgens mij beginnen alle serienummers van Nokia XGS-PON apparatuur ook met ALCL.

[ Voor 19% gewijzigd door robertwebbe op 11-02-2023 16:15 ]

[nero355]

ernstoud schreef op zaterdag 11 februari 2023 @ 01:15:
Als ik zo naar dat PCB’tje kijk zit er voor tien euro handel op. Zeg een totale bill of material van twintig euro. En dan in de handel brengen voor 250 euro. Mooi verdienmodel. Nou ja, de firmware ontwikkeling kostte ook wel wat, soit.

Aquantia is in 2019 overgenomen door Marvell. Niet echt een kleine speler.

Ik heb niks tegen Marvell of Aquantia opzich, maar als ik een vreselijk duur apparaat koop dan wil ik daar toch wel eigenlijk mooie Intel chipjes in zien!

[MindBender]

Hebben jullie al wel een groen fiber indicator LED? Ik wel, en ik zie daarin dat de mijn door Delta provisioned is.

Wat ik nog niet gedaan heb, het de MAC adressen met 0x10 omhoog bumpen, en het MAC adres dat ik Delta gegeven heb, in mijn router’s WAN NIC zetten.

[EWS99]

MindBender schreef op zaterdag 11 februari 2023 @ 18:22:
Hebben jullie al wel een groen fiber indicator LED? Ik wel, en ik zie daarin dat de mijn door Delta provisioned is.

Wat ik nog niet gedaan heb, het de MAC adressen met 0x10 omhoog bumpen, en het MAC adres dat ik Delta gegeven heb, in mijn router’s WAN NIC zetten.

Hmm, dat zou niet nodig moeten zijn. Ze doen niets met dat mac address. Ik kan willekeurige apparaten op mijn ONT aansluiten. Ik krijg dan op elk apparaat een ander extern IP address.

Overigens nog niet geprobeerd om meer dan 1 apparaat tegelijk aan mijn ONT aan te sluiten. Zou me niet verbazen als dat ook gewoon werkt

[MindBender]

EWS99 schreef op zaterdag 11 februari 2023 @ 19:00:
Hmm, dat zou niet nodig moeten zijn. Ze doen niets met dat mac address. Ik kan willekeurige apparaten op mijn ONT aansluiten. Ik krijg dan op elk apparaat een ander extern IP address.

Dat dacht ik eigenlijk al wel; Nu je het zegt denk ik zelfs dat je me dit al eens eerder verteld hebt.

Er schiet me ineens wat te binnen; Het is toch niet toevallig zo dat ik geen antwoordt op mijn DHCP requests krijg omdat ik geen VLAN tag?
Ik heb de hele tijd aangenomen dat de Adtran dat voor mij zou doen, omdat hij ook het VOIP verkeer er al uit zou kunnen halen.

Overigens nog niet geprobeerd om meer dan 1 apparaat tegelijk aan mijn ONT aan te sluiten. Zou me niet verbazen als dat ook gewoon werkt

Dat lijkt me een interessant experiment!

[TheEagle]

MindBender schreef op maandag 13 februari 2023 @ 00:46:
[...]

Dat dacht ik eigenlijk al wel; Nu je het zegt denk ik zelfs dat je me dit al eens eerder verteld hebt.

Er schiet me ineens wat te binnen; Het is toch niet toevallig zo dat ik geen antwoordt op mijn DHCP requests krijg omdat ik geen VLAN tag?
Ik heb de hele tijd aangenomen dat de Adtran dat voor mij zou doen, omdat hij ook het VOIP verkeer er al uit zou kunnen halen.


[...]

Dat lijkt me een interessant experiment!

Nee de Adtran doet dat niet. Het aparaat wat je daaraan koppelt moet vlan 100 kunnen taggen.

[Tadango]

Wie heeft nu de HUAWEI HN8010TS draaien? Lijkt me de eenvoudigste oplossing welke te koop is momenteel.

[EWS99]

Tadango schreef op maandag 13 februari 2023 @ 11:46:
Wie heeft nu de HUAWEI HN8010TS draaien? Lijkt me de eenvoudigste oplossing welke te koop is momenteel.

Hier nog niemand denk ik. Zie ook zoeken naar 'HN8010TS'.

Ben wel benieuwd waar die te koop is?

[Tadango]

In polen: https://cdr.pl/p9083,huaw...on-1x-10ge-1x-sc-apc.html

[EWS99]

Tadango schreef op maandag 13 februari 2023 @ 11:54:
In polen: https://cdr.pl/p9083,huaw...on-1x-10ge-1x-sc-apc.html

In Spanje ook zie ik: https://www.myaleashop.com/ont-huawei-hn8010ts.html

[Tadango]

EWS99 schreef op maandag 13 februari 2023 @ 11:57:
[...]


In Spanje ook zie ik: https://www.myaleashop.com/ont-huawei-hn8010ts.html

Nee, die leveren alleen in Spanje

[MindBender]

TheEagle schreef op maandag 13 februari 2023 @ 00:58:
Nee de Adtran doet dat niet. Het aparaat wat je daaraan koppelt moet vlan 100 kunnen taggen.

Aha; Dan is dat vrijwel zeker de reden waarom ik geen DHCP replies krijg. Ik zal het vanavond thuis meteen even proberen.

Zijn er hiet nog meer mensen die een Adtran hebben, met een groene fiber indicator LED, en wel/geen verbinding?

[nero355]

MindBender schreef op maandag 13 februari 2023 @ 00:46:
Er schiet me ineens wat te binnen; Het is toch niet toevallig zo dat ik geen antwoordt op mijn DHCP requests krijg omdat ik geen VLAN tag?
Ik heb de hele tijd aangenomen dat de Adtran dat voor mij zou doen, omdat hij ook het VOIP verkeer er al uit zou kunnen halen.

Je krijgt een zogenaamde Tagged VLAN Trunk binnen en daar zitten een paar VLAN's in :
- 100 - Internet
- 101 - IPTV
- 102 - VoIP

En ik geloof dat je VLAN 1 ook kan bereiken, want af en toe zijn er wat posts geweest waarin iemand voor de grap die ook had getest

/EDIT :

ernstoud schreef op maandag 13 februari 2023 @ 17:12:
VLAN1 = beheer Delta.

Uiteraard!

Wat trouwens een slechte best practice is...

[ Voor 14% gewijzigd door nero355 op 13-02-2023 19:12 ]

[ernstoud]

Tadango schreef op maandag 13 februari 2023 @ 11:46:
Wie heeft nu de HUAWEI HN8010TS draaien? Lijkt me de eenvoudigste oplossing welke te koop is momenteel.

Niemand, want die is nergens te koop. De weblinks die je krijgt in Google kunnen niet leveren of leveren alleen aan ISP’s.

[Tadango]

ernstoud schreef op maandag 13 februari 2023 @ 16:37:
[...]


Niemand, want die is nergens te koop. De we links die je krijgt in Google kunnen niet leveren of leveren alleen aan ISP’s.

Lijkt in Polen gewoon te koop. Stuurt naar NL. Kan hem zo kopen daar.... 150 incl verzend

[ernstoud]

Tadango schreef op maandag 13 februari 2023 @ 16:56:
[...]


Lijkt in Polen gewoon te koop. Stuurt naar NL. Kan hem zo kopen daar.... 150 incl verzend

Dan zou ik dat doen en hier je ervaringen delen, interessant.

Als het niet werkt is het toch wel een dure deurstopper. Niet BBF.247 certified dus geen support van Delta. (Correctie: wel gecertificeerd!)

[ Voor 68% gewijzigd door ernstoud op 14-02-2023 22:34 ]

[ernstoud]

nero355 schreef op maandag 13 februari 2023 @ 15:08:
[...]

Je krijgt een zogenaamde Tagged VLAN Trunk binnen en daar zitten een paar VLAN's in :
- 100 - Internet
- 101 - IPTV
- 102 - VoIP

En ik geloof dat je VLAN 1 ook kan bereiken, want af en toe zijn er wat posts geweest waarin iemand voor de grap die ook had getest

VLAN1 = beheer Delta.

[EWS99]

ernstoud schreef op maandag 13 februari 2023 @ 17:12:
[...]


VLAN1 = beheer Delta.

TR069 loopt over VLAN8. Dat kun je zien in de Nokia die Caiway levert

[ernstoud]

EWS99 schreef op maandag 13 februari 2023 @ 18:00:
[...]

TR069 loopt over VLAN8. Dat kun je zien in de Nokia die Caiway levert

Ah, dan is beheer op de XGS-PON infra anders dan op de AON infra, daar is het VLAN1 op 10.x.y.z.

[Andrehj]

MindBender schreef op vrijdag 10 februari 2023 @ 21:03:
Hm; Wat een enorme lap tekst; Ik had op uitklapbare blokken gehoopt. Excuses voor het vele scrollen.

Tip: Als je die hele lappen ook nog eens van quote tags voorziet (beide delen, buiten de code tags), worden ze mooi ingeklapt en blijft dit topic een stuk beter leesbaar. Kun je ook nu nog doen...

[MindBender]

nero355 schreef op maandag 13 februari 2023 @ 15:08:
Je krijgt een zogenaamde Tagged VLAN Trunk binnen en daar zitten een paar VLAN's in :
- 100 - Internet
- 101 - IPTV
- 102 - VoIP

Dat was het dus. We zijn online via Ad (en zijn Tran)!

En ik wist het, van de VLANs, want ik had zelfs al opgezocht hoe je dat in pfSense voor elkaar krijgt, maar ik had er na alle problemen met de commissioning gewoon niet meer aan gedacht. Dus ja; nu ga ik mij eerst even diep schamen.

Andrehj schreef op maandag 13 februari 2023 @ 19:38:
Tip: Als je die hele lappen ook nog eens van quote tags voorziet (beide delen, buiten de code tags), worden ze mooi ingeklapt en blijft dit topic een stuk beter leesbaar. Kun je ook nu nog doen...

Ik heb nu alle mogelijke combinaties geprobeerd, maar het werkt niet. Het is nu twee bladzijdes terug; niemand die dat nog leest, meer moeite dus niet waard; Ik geef het op. Admin of TS: Voel je vrij het naar eigen goeddunken weg te gooien, aan te passen of te negeren.

[Lange_Slurf]

MindBender schreef op maandag 13 februari 2023 @ 20:13:
[...]

Dat was het dus. We zijn online via Ad (en zijn Tran)!

En ik wist het, van de VLANs, want ik had zelfs al opgezocht hoe je dat in pfSense voor elkaar krijgt, maar ik had er na alle problemen met de commissioning gewoon niet meer aan gedacht. Dus ja; nu ga ik mij eerst even diep schamen.

Allereerst gefeliciteerd met deze combo, tof dat het je gelukt is!!

Zou je hier aan kunnen geven hoe je dat gedaan hebt? Of ergens verwijzen naar een goede howto?
Die Adtran is ook hier naar toe onderweg, dan zou het fijn zijn als ik weet wat ik moet doen om ook online te komen.

[ Voor 5% gewijzigd door Lange_Slurf op 13-02-2023 20:29 ]

[CyBeRSPiN]

@MindBender top! je bent dan waarschijnlijk de eerste met deze combi

[ernstoud]

CyBeRSPiN schreef op maandag 13 februari 2023 @ 20:24:
@MindBender top! je bent dan waarschijnlijk de eerste met deze combi

Ik denk dat de 621i en 622v op eBay dus snel weg zijn! Ik zal mijn 621i weer in zijn behuizing doen nu bekend is dat via de ethernet poort SSH mogelijk is. En zal hem goed bewaren mocht Caiway hier toch van AON naar XGS-PON gaan. De 621i is max. 1 Gbps, ik denk niet ooit meer nodig te hebben .

[ Voor 17% gewijzigd door ernstoud op 13-02-2023 21:04 ]

[ernstoud]

MindBender schreef op maandag 13 februari 2023 @ 20:13:
[...]

Dat was het dus. We zijn online via Ad (en zijn Tran)!

En ik wist het, van de VLANs, want ik had zelfs al opgezocht hoe je dat in pfSense voor elkaar krijgt, maar ik had er na alle problemen met de commissioning gewoon niet meer aan gedacht. Dus ja; nu ga ik mij eerst even diep schamen.


[...]

Ik heb nu alle mogelijke combinaties geprobeerd, maar het werkt niet. Het is nu twee bladzijdes terug; niemand die dat nog leest, meer moeite dus niet waard; Ik geef het op. Admin of TS: Voel je vrij het naar eigen goeddunken weg te gooien, aan te passen of te negeren.

Gefeliciteerd. Dus zowel de 621i en 622v werken, weliswaar n=1 voor beiden. Ben wel erg benieuwd naar de stabiliteit, dus de vraag of je over een langere tijd latency en snelheid kunt meten. Want de euforie over de Genexis XGS-PON ONT was groot totdat de instabiliteit bleek… ben benieuwd!

[MindBender]

Lange_Slurf schreef op maandag 13 februari 2023 @ 20:24:
Zou je hier aan kunnen geven hoe je dat gedaan hebt? Of ergens verwijzen naar een goede howto?
Die Adtran is ook hier naar toe onderweg, dan zou het fijn zijn als ik weet wat ik moet doen om ook online te komen.

Ik zou bijna zeggen dat het de moeite van het beschrijven niet waard is, maar bij deze dan:

1. M eldt Delta dat je je eigen 'glasvezelmodem' wilt gaan gebruiken. Ze vragen je om het merk, type, serienummer, PON-ID en MAC adres. Die eerste twee zijn evident. De volgende twee zijn bij Adtran hetzelde en die laatste hebben ze eigenlijk niet nodig, maar geef het ze maar gewoon, dat geeft het minste weerstand.

2. Delta gaat je Adtran commission-en. Dit duurt 1 werkdag, maar kan best wat langer duren. Ze zeggen dat hij daarvoor op het glasvezelnetwerkt aangesloten moet zijn. Bij mijn Nokia kon ik de afdekplaat aan de onderzijde verwijderen en zat de glasvezel met een groene plug in de Nokia geplugd. Deze past rechtstreeks in de Adtran. Een kabel kopen was in mijn geval niet nodig.

2a. Je Nokia modem blijft gewoon werken. Op de bewuste werkdag was mijn Adtran aangesloten, maar 's avonds had ik nog steeds een rode fiber indicator LED en na 17:30 wordt er niet meer ge-commission-d, werd mij verteld, dus heb ik de Nokia weer aangesloten om toch niet zonder internet te zitten. Voordat we naar bed gingen heb ik de Adtran weer aangesloten, maar de volgende ochtend was de fiber indicator LED nog rood. Echter, toen in een half uurtje later opnieuw keek, was deze groen. Met even snel proberen (the root of all problems) kreeg ik geen IP adres, dus heb ik de Nokia terug aangesloten.

3. Zodra je een groene fiber indicator LED hebt, moet je op je pfsense router onder Interfaces -> Assignments -> VLANs met de 'Add' knop tenminste 1 VLAN aanmaken op de interface (NIC) die je voor je WAN gebruikt. Het VLAN ID daarvoor is 100, en de prioriteit doet er niet toe. Vervolgens selecteer je het nieuwe VLAN onder Interfaces -> Assignments achter interface WAN, onder 'Network port' het VLAN dat je daarvoor hebt aangemaakt. Dat heeft dan een naam als bijvoorbeeld 'VLAN 100 on igb0 (Internet)'. Let op: Als je een NetGate 1100 appliance hebt, is dit waarschijnlijk niet mogelijk, omdat de 3 Ethernet poorten samen op 1 NIC zitten, en VLANs al gebruikt worden om verkeer tussen die 3 poorten (WAN, LAN en OPT) onderling van elkaar te separeren.

Conclusie: Als je fiber indicator LED groen is, en je hebt een VLAN met tag 100, dan moet je gewoon een IP adres krijgen. Mijn verbinding voelt wat responsiever, maar dat kan maar verbeelding zijn.

Voetnoot: De diagnose-mogelijkheden zijn bij Delta zeer sumier. Het lijkt allemaal erg nieuw voor ze. Zo kunnen ze bijvoorbeeld niet zien of jouw DHCP request binnenkomt, laat staan dat ze zien dat je geen VLAN tags meestuurt. Ook ontbreekt de vraag: "Heb je VLAN tagging wel aanstaan?" in het script. Maar goed; het blijft natuurlijk nog steeds mijn eigen schuld.

[MindBender]

CyBeRSPiN schreef op maandag 13 februari 2023 @ 20:24:
@MindBender top! je bent dan waarschijnlijk de eerste met deze combi

Dank je. Maar nee, toch? Er zijn toch al mensen met een werkende 621(i) hier?

[ernstoud]

MindBender schreef op maandag 13 februari 2023 @ 21:03:
[...]

Dank je. Maar nee, toch? Er zijn toch al mensen met een werkende 621(i) hier?

Jij hebt een 622v… de 621i heeft geen POTS poorten en geen 10Gbps.

En n=1 voor de 621i, dat was @TheEagle, en @Fietspomp86 en @Polyphemus hebben een 621i niet aan de praat gekregen. Misschien ook omdat ze VLAN100 niet ingesteld hebben?

[MindBender]

ernstoud schreef op maandag 13 februari 2023 @ 20:54:
Ik zal mijn 621i weer in zijn behuizing doen nu bekend is dat via de ethernet poort SSH mogelijk is.

Tja; De mijne heeft er een oorlogswond in de vorm van een gat aan de onderzijde (stoma) voor de seriele poort, en geamputeerd rubber voetje aan overgehouden, maar het was het waard.

Gefeliciteerd. Dus zowel de 621i en 622v werken, weliswaar n=1 voor beiden. Ben wel erg benieuwd naar de stabiliteit, dus de vraag of je over een langere tijd latency en snelheid kunt meten. Want de euforie over de Genexis XGS-PON ONT was groot totdat de instabiliteit bleek… ben benieuwd!

Ik zal deze thread op de hoogt houden, maar ik doe geen geautomatiseerde metingen. Als je daar een handig scriptje voor hebt, dat ik op mijn Linux werkstation onder Cron kan draaien, wil ik daar wel aan meewerken.

[ernstoud]

MindBender schreef op maandag 13 februari 2023 @ 21:10:
[...]

Tja; De mijne heeft er een oorlogswond in de vorm van een gat aan de onderzijde (stoma) voor de seriele poort, en geamputeerd rubber voetje aan overgehouden, maar het was het waard.


[...]

Ik zal deze thread op de hoogt houden, maar ik doe geen geautomatiseerde metingen. Als je daar een handig scriptje voor hebt, dat ik op mijn Linux werkstation onder Cron kan draaien, wil ik daar wel aan meewerken.

https://oss.oetiker.ch/smokeping/

Welke distro op Linux heb je? Of betere vraag: draait er een GUI op? Nog beter:

https://atlas.ripe.net/

Gratis probe aanvragen. Heb ik ook, ethernet kabeltje aansluiten op een poort, 5V voeding en klaar:

https://atlas.ripe.net/probes/1005104/#tab-builtins

[ Voor 18% gewijzigd door ernstoud op 13-02-2023 21:17 ]

[MindBender]

ernstoud schreef op maandag 13 februari 2023 @ 21:10:
Jij hebt een 622v… de 621i heeft geen POTS poorten en geen 10Gbps.

Klopt, maar POTS werkt niet. Dat wil zeggen, niet als je het zelf niet configureert.
Ik weet overigens vrij zeker dat je de Adtran kunt configureren om bijvoorbeeld VLAN 100 van XGS-PON, untagged op de 10GbE poort te laten zetten, VLAN 101 van XGS-PON op de 1GbE poort te laten zetten en VLAN 102 van XGS-PON intern door de VOIP client af te laten handelen.

En n=1 voor de 621i, dat was @TheEagle, en @Fietspomp86 en @Polyphemus hebben een 621i niet aan de praat gekregen. Misschien ook omdat de VLAN100 niet ingesteld hebben?

Mogelijk. Maar ik heb ook nog niet van ze gehoord dat ze een groene fiber indicator LED hadden, en dat is echt wel een voorwaarde.
Het vervelende hier is dat de mogelijkheid dat ze je op eBay kapotte rommel verkocht hebben, ook altijd nog open is. En op dit vlak ben ik ook nog niet off the hook; Het zou zomaar kunnen dat bij intensief dataverkeer die 10GbE poort warm wordt en het door een thermisch defect gewoon niet meer werkt.

[MindBender]

ernstoud schreef op maandag 13 februari 2023 @ 21:11:
Welke distro op Linux heb je? Of betere vraag: draait er een GUI op? Nog beter:

https://atlas.ripe.net/

Linux Mint, want het moet wel leuk blijven; Als ik naast mijn embedded targets ook nog eens mijn workstation moet debuggen, gaat het wel heel erg op werk lijken.

Ik zal morgen een kijken.

[Polyphemus]

ernstoud schreef op maandag 13 februari 2023 @ 21:10:
[...]


Jij hebt een 622v… de 621i heeft geen POTS poorten en geen 10Gbps.

En n=1 voor de 621i, dat was @TheEagle, en @Fietspomp86 en @Polyphemus hebben een 621i niet aan de praat gekregen. Misschien ook omdat ze VLAN100 niet ingesteld hebben?

Nou ja, niet aan de praat gekregen, ik wacht met smart op een aansluiting, maar ik heb er na het lezen van dit alles er een beetje hard hoofd in dat het werken gaat

[joon]

Nou ben ik razend benieuwd of de eigenaars van een 621i deze ook werkend kunnen krijgen, verwacht er ook eentje binnenkort

[ernstoud]

MindBender schreef op maandag 13 februari 2023 @ 21:19:
[...]

Klopt, maar POTS werkt niet. Dat wil zeggen, niet als je het zelf niet configureert.
Ik weet overigens vrij zeker dat je de Adtran kunt configureren om bijvoorbeeld VLAN 100 van XGS-PON, untagged op de 10GbE poort te laten zetten, VLAN 101 van XGS-PON op de 1GbE poort te laten zetten en VLAN 102 van XGS-PON intern door de VOIP client af te laten handelen.


[...]

Mogelijk. Maar ik heb ook nog niet van ze gehoord dat ze een groene fiber indicator LED hadden, en dat is echt wel een voorwaarde.
Het vervelende hier is dat de mogelijkheid dat ze je op eBay kapotte rommel verkocht hebben, ook altijd nog open is. En op dit vlak ben ik ook nog niet off the hook; Het zou zomaar kunnen dat bij intensief dataverkeer die 10GbE poort warm wordt en het door een thermisch defect gewoon niet meer werkt.

Mwah, dat hele ding wordt gevoed door een 0,5A voeding. Energie opname dus een paar Watt, warmteontwikkeling zal meevallen en op de SOC en 2e processor (DSP voor POTS? 10Gbps PHY? zitten koelvinnen). Ik denk dat je het als voorbeeld noemt dat later alsnog problemen kunnen ontstaan, ik acht de kans klein als het zeg een week stabiel werkt. Heb je al een SpeedTest gedaan?

[ernstoud]

joon schreef op maandag 13 februari 2023 @ 21:29:
Nou ben ik razend benieuwd of de eigenaars van een 621i deze ook werkend kunnen krijgen, verwacht er ook eentje binnenkort

Het werkt bij @TheEagle dus het kan werken, maar volgens mij is n=1, dus nog wel mager. Heb er wel vertrouwen in dat het moet werken, de 621i is qua optiek, processor, Linux e.d. gelijk aan de 622v.

[Fietspomp86]

ernstoud schreef op maandag 13 februari 2023 @ 21:10:
[...]


Jij hebt een 622v… de 621i heeft geen POTS poorten en geen 10Gbps.

En n=1 voor de 621i, dat was @TheEagle, en @Fietspomp86 en @Polyphemus hebben een 621i niet aan de praat gekregen. Misschien ook omdat ze VLAN100 niet ingesteld hebben?

Ik heb uiteraard in m'n USG de WAN verbinding VLAN 100 getagd.

Want met de Genexis kreeg ik keurig een IP, al was die verbinding dan wel erg brak.
Ik kon met de Genexis bijvoorbeeld niet 1.1.1.1 pingen.... Maar wel 8.8.8.8

De klantenservice van Delta reageert niet meer via Whatsapp, dus dat gaat prima.
Ik zit nu even in het buitenland dus kan niet checken thuis, maar ik begrijp dus dat het MAC adres er niet toe doet.
Maar ze hebben alleen gevraagd om serienummer en mac adres, niet om PON-ID?
Ik heb ze via klantenservice chat een foto gestuurd van de onderkant van het ONT, ze zeiden dat alles duidelijk was.... Maar ja...
Na 5 dagen klootviolen was mijn fiber-lampje nog steeds rood.

Het is toch ontzettend waardeloos hoe ze daar te werk gaan.... Er zit daar weinig met verstand heb ik het idee.

[ Voor 9% gewijzigd door Fietspomp86 op 14-02-2023 08:33 ]

[MindBender]

ernstoud schreef op maandag 13 februari 2023 @ 21:30:
Ik denk dat je het als voorbeeld noemt dat later alsnog problemen kunnen ontstaan, ik acht de kans klein als het zeg een week stabiel werkt. Heb je al een SpeedTest gedaan?

Bij wijze van voorbeeld, inderdaad. Ik weet niet waarom mijn Adtran overtollig werd. Misschien is hij instabiel, thermisch defect, etc, is hij vervangen door de betreffende kabelboer en leek het de abonnee een goed idee om de oude te verkopen. Maar tot nu toe doet hij het prima.

speedtest.nl geeft ~950Mb/s up en down, ping tijden van ~15ms, dus ik ben tevreden.

Fietspomp86 schreef op dinsdag 14 februari 2023 @ 08:30:
Ik kon met de Genexis bijvoorbeeld niet 1.1.1.1 pingen.... Maar wel 8.8.8.8

Ik kan beide pingen:

code:

robert@prodesk:~$ ping 1.1.1.1
PING 1.1.1.1 (1.1.1.1) 56(84) bytes of data.
64 bytes from 1.1.1.1: icmp_seq=1 ttl=59 time=7.00 ms
...
robert@prodesk:~$ ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=119 time=5.47 ms

Maar ze hebben alleen gevraagd om serienummer en mac adres, niet om PON-ID?
Ik heb ze via klantenservice chat een foto gestuurd van de onderkant van het ONT, ze zeiden dat alles duidelijk was.... Maar ja...

Elke ONT heeft een PON-ID, maar afhankelijk van de fabrikant wordt daar het serienummer voor hergebruikt. Vaak kun je dat aan het serienummer zelf al zien; Als het een prefix heeft van een paar letters die voor de naam van het merk kunnen staan, is dat ook het PON-ID.

Na 5 dagen klootviolen was mijn fiber-lampje nog steeds rood.

Tja, dat bedoelde ik dus met die onzekere herkomst; Het kan nog steeds een defect exemplaar zijn.
Overigens ben ik ook een week verder; Ik heb de activatie vorige week maandagavond in gang gezet.

Het is toch ontzettend waardeloos hoe ze daar te werk gaan.... Er zit daar weinig met verstand heb ik het idee.

Tja, dat is wel een probleem. Ze zijn gewoon niet getraind, en ze hebben geen diagnose middelen. Maar ze zijn altijd wel erg vriendelijk, en dat is ook wat waard.

[jpedwards]

Veel informatie hier gelezen, heb wel verstand van IT en wat van netwerken, maar ben helaas een beetje het overzicht kwijt tussen al de technische (glasvezel) details en verschillende berichtgevingen.

Ook hier heeft Delta laatst hun nieuwe netwerk (XGS-PON) tot in de meterkast aangelegd en ergens in Q1 start mijn 1Gbps abbo. Ook ik wil mijn UDM pro graag zonder enige delta-router functionaliteit aankoppelen, maar ik lees veel verschillende dingen, misschien kan iemand mij kort helpen / bevestigen/aanvullen?

- Wat zou het advies zijn als mijn abbo zo rond maart start, de UDM pro meteen direct op de FTU of toch eerst via hun modem in bridge mode? Ik las namelijk verschillende en tegenstrijdige dingen over problemen en technische impact bij direct aansluiten op de FTU maar ook over problemen met hun Nokia modems en deze in bridge te zetten?

- Ik weet nog niet welke modem ik ga krijgen, moet ik hierop letten voor een specifiek model (eventueel i.v.m. bridge functionaliteit)?

- De afstand tussen de FTU/meterkast en mijn USG-Pro is een kleine 20 meter en kabels trekken is niet erg toegankelijk, maar omdat ik recent nog wat extra CAT6a kabels heb getrokken ligt er nog e.e.a open. Zou het handig zijn om hier alvast ook een glasvezel-kabel doorheen te trekken? En zo ja, wat voor type kabel zou ik dan moeten hebben (OS2, ...?) en welke uiteinden (SC /LC/APC/...)? Eventuele SFP converters e.d. kan later nog want daar kom ik natuurlijk nog gemakkelijk bij. En zit hier dan nog verschil in of ik deze (later) direct op de FTU aansluit of op hun glasvezelmodem?

Alvast bedankt voor jullie informatie !

[ernstoud]

jpedwards schreef op dinsdag 14 februari 2023 @ 13:21:
Veel informatie hier gelezen, heb wel verstand van IT en wat van netwerken, maar ben helaas een beetje het overzicht kwijt tussen al de technische (glasvezel) details en verschillende berichtgevingen.

Ook hier heeft Delta laatst hun nieuwe netwerk (XGS-PON) tot in de meterkast aangelegd en ergens in Q1 start mijn 1Gbps abbo. Ook ik wil mijn UDM pro graag zonder enige delta-router functionaliteit aankoppelen, maar ik lees veel verschillende dingen, misschien kan iemand mij kort helpen / bevestigen/aanvullen?

- Wat zou het advies zijn als mijn abbo zo rond maart start, de UDM pro meteen direct op de FTU of toch eerst via hun modem in bridge mode? Ik las namelijk verschillende en tegenstrijdige dingen over problemen en technische impact bij direct aansluiten op de FTU maar ook over problemen met hun Nokia modems en deze in bridge te zetten?

- Ik weet nog niet welke modem ik ga krijgen, moet ik hierop letten voor een specifiek model (eventueel i.v.m. bridge functionaliteit)?

- De afstand tussen de FTU/meterkast en mijn USG-Pro is een kleine 20 meter en kabels trekken is niet erg toegankelijk, maar omdat ik recent nog wat extra CAT6a kabels heb getrokken ligt er nog e.e.a open. Zou het handig zijn om hier alvast ook een glasvezel-kabel doorheen te trekken? En zo ja, wat voor type kabel zou ik dan moeten hebben (OS2, ...?) en welke uiteinden (SC /LC/APC/...)? Eventuele SFP converters e.d. kan later nog want daar kom ik natuurlijk nog gemakkelijk bij. En zit hier dan nog verschil in of ik deze (later) direct op de FTU aansluit of op hun glasvezelmodem?

Alvast bedankt voor jullie informatie !

Zo, dat zijn een hoop vragen, die deels in dit topic, maar vooral hier:

[Delta glasvezel] Ervaringen & Discussie

[Caiway Glasvezel] Ervaringen & Discussie - Deel 2

(en van die laatste ook in deel 1) beantwoord worden.

Korte samengevatte antwoorden op je vragen, meer info in de links hierboven, gebruik de zoekfunctie.

Delta levert zelf nog geen ONT dus UDM rechtstreeks aansluiten op de FTU kan (nog) niet. Bij de ISP “Helden van Nu” krijg je wel een ONT. Optie is de Adtran 621i of 622v waar je hierboven alles over leest.

Je krijgt van Delta een Nokia ONT/router/AP die (nog) niet in bridge kan, wellicht is DMZ dan (tijdelijk) een oplossing.

In de FTU gaat een SC/APC. De andere zijde is dan afhankelijk van wat je daar plaatst. In de Nokia gaat ook een SC/APC (ben ik niet helemaal zeker van, foto’s staan in de genoemde topics, zelf even zoeken).

[gwabber]

MindBender schreef op dinsdag 14 februari 2023 @ 09:31:
[...]

Bij wijze van voorbeeld, inderdaad. Ik weet niet waarom mijn Adtran overtollig werd. Misschien is hij instabiel, thermisch defect, etc, is hij vervangen door de betreffende kabelboer en leek het de abonnee een goed idee om de oude te verkopen. Maar tot nu toe doet hij het prima.

speedtest.nl geeft ~950Mb/s up en down, ping tijden van ~15ms, dus ik ben tevreden.

[...]

Ik kan beide pingen:

code:

robert@prodesk:~$ ping 1.1.1.1
PING 1.1.1.1 (1.1.1.1) 56(84) bytes of data.
64 bytes from 1.1.1.1: icmp_seq=1 ttl=59 time=7.00 ms
...
robert@prodesk:~$ ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=119 time=5.47 ms

[...]

Elke ONT heeft een PON-ID, maar afhankelijk van de fabrikant wordt daar het serienummer voor hergebruikt. Vaak kun je dat aan het serienummer zelf al zien; Als het een prefix heeft van een paar letters die voor de naam van het merk kunnen staan, is dat ook het PON-ID.

[...]

Tja, dat bedoelde ik dus met die onzekere herkomst; Het kan nog steeds een defect exemplaar zijn.
Overigens ben ik ook een week verder; Ik heb de activatie vorige week maandagavond in gang gezet.

[...]

Tja, dat is wel een probleem. Ze zijn gewoon niet getraind, en ze hebben geen diagnose middelen. Maar ze zijn altijd wel erg vriendelijk, en dat is ook wat waard.

Onwijs gaaf dat je het aan de gang het met de Adtran!

Alleen wel jammer dat de soap hier eindigt, ik was je avontuur aan het bingereaden

Delta, lezen we mee? Schaf eens wat van deze kastjes aan

[CyBeRSPiN]

gwabber schreef op dinsdag 14 februari 2023 @ 14:12:
[...]


Delta, lezen we mee? Schaf eens wat van deze kastjes aan

Die Nokia ONT lijkt me veruit de beste oplossing. Dan kan iedereen zn eigen router er op aansluiten.
Misschien is het wel zo dat de productie van die Nokia beperkt is en men heeft bedacht dat die enkel voor de “externe” aanbieders zoals Online en Helden van nu ingezet worden? Misschien krijgen ze last van tekorten als iedereen die ONT zou willen?

[gwabber]

CyBeRSPiN schreef op dinsdag 14 februari 2023 @ 14:15:
[...]

Die Nokia ONT lijkt me veruit de beste oplossing. Dan kan iedereen zn eigen router er op aansluiten.
Misschien is het wel zo dat de productie van die Nokia beperkt is en men heeft bedacht dat die enkel voor de “externe” aanbieders zoals Online en Helden van nu ingezet worden? Misschien krijgen ze last van tekorten als iedereen die ONT zou willen?

Lijkt me niet dat iedereen per se die ONT zou willen hebben. Wij Tweakers zijn niet de gemiddelde klant van Delta. Bovendien kan Nokia wel genoeg van die all in one gevallen produceren, dat lijkt me meer moeite dan die ONT.

Persoonlijk zou ik ook al akkoord gaan met een "bridgemode". Dat zou toch met een firmware update geregeld moeten kunnen worden. ONT is wel de beste oplossing idd.

[nero355]

MindBender schreef op maandag 13 februari 2023 @ 20:13:
Dat was het dus. We zijn online via Ad (en zijn Tran)!

Ik heb nu alle mogelijke combinaties geprobeerd, maar het werkt niet. Het is nu twee bladzijdes terug; niemand die dat nog leest, meer moeite dus niet waard; Ik geef het op. Admin of TS: Voel je vrij het naar eigen goeddunken weg te gooien, aan te passen of te negeren.

Het is echt super simpel :

code:

QUOTE TAG - CODE TAG - <Jouw tekst> - CODE TAG CLOSE - QUOTE TAG CLOSE

ernstoud schreef op maandag 13 februari 2023 @ 21:10:
Jij hebt een 622v… de 621i heeft geen POTS poorten en geen 10Gbps.

MindBender schreef op maandag 13 februari 2023 @ 21:19:
Klopt, maar POTS werkt niet. Dat wil zeggen, niet als je het zelf niet configureert.

POTS Als in bruikbaar voor xDSL of zo ?!

gwabber schreef op dinsdag 14 februari 2023 @ 14:25:
Lijkt me niet dat iedereen per se die ONT zou willen hebben. Wij Tweakers zijn niet de gemiddelde klant van Delta. Bovendien kan Nokia wel genoeg van die all in one gevallen produceren, dat lijkt me meer moeite dan die ONT.

Hoe dan ook : Beiden lijken een produkt te zijn dat alleen Business to Business of beter gezegd door Nokia aan ISP's wordt geleverd

Persoonlijk zou ik ook al akkoord gaan met een "bridgemode". Dat zou toch met een firmware update geregeld moeten kunnen worden. ONT is wel de beste oplossing idd.

Het eene moment was er een Nokia 010 Test Pilot en het andere moment had men het over "We gaan de Nokia 2426 firmware fixen zodat de Bridge Mode werkt!" maar van beiden is nog steeds niet veel te zien helaas...

[gwabber]

Het eene moment was er een Nokia 010 Test Pilot en het andere moment had men het over "We gaan de Nokia 2426 firmware fixen zodat de Bridge Mode werkt!" maar van beiden is nog steeds niet veel te zien helaas...

Vind die wijze van communicatie erg vervelend. Ik zou er meer respect voor hebben als ze zouden zeggen: "Jongens, de ONT is gewoon niet leverbaar en verwacht de firmwarefix niet voor Q4 2025"

Dan kan alles wat eerder komt alleen maar meevallen.

[ernstoud]

nero355 schreef op dinsdag 14 februari 2023 @ 15:49:

POTS Als in bruikbaar voor xDSL of zo ?!

De provider kan via OMCI die poorten vrijgeven voor VoIP. Kan een gewone analoge telefoon op, net als bij de Titanium-22 en Genexis 7840. In al die devices zit de ATA geïntegreerd. Wel jammer dat de Adtran geen GUI heeft waar je zelf SIP in kunt configureren. Zal via config bestanden via SSH moeten. Als het al uit te vogelen is hoe…

[ernstoud]

EWS99 schreef op maandag 13 februari 2023 @ 11:53:
[...]


Hier nog niemand denk ik. Zie ook zoeken naar 'HN8010TS'.

Ben wel benieuwd waar die te koop is?

@Tadango e.a. :

Ik kan inmiddels bevestigen dat deze Poolse leverancier kan leveren. Ik heb er 1 voor een kennis die binnenkort Delta krijgt besteld. Kosten zijn EUR 179 inclusief Poolse BTW (zakelijk terug te vorderen voor mij) en verzendkosten. Het risico waard.

Ben benieuwd. Volgens de sticker op de achterzijde heeft het device een GUI, lijkt me handig want de PON ID staat niet op de sticker. Die staat hopelijk in die GUI of je kunt hem daarin zelf configureren.

Zal laten weten hier of hij werkt.

[Tadango]

Hoe wordt die BTW verrekend? Als ik Nederland kies verdwijnt de BTW.

Ben benieuwd. Als het werkt is het nog steeds duur voor iets wat niet nodig zou moeten zijn, maar is het tenminste wel een optie.

[ernstoud]

Tadango schreef op dinsdag 14 februari 2023 @ 17:04:
Hoe wordt die BTW verrekend? Als ik Nederland kies verdwijnt de BTW.

Ben benieuwd. Als het werkt is het nog steeds duur voor iets wat niet nodig zou moeten zijn, maar is het tenminste wel een optie.

Ja, dat is een beetje gemeen van ze… na het plaatsen van de order krijg je de pro-forma factuur met 21% BTW. Uiteraard, want binnen de EU betaal je als consument de BTW in het land van de verkoper. Als consument kun je die niet terugvorderen. Zakelijk wel. Ze laten de BTW zoals het hoort afhangen van het land waarnaartoe verzonden wordt, op de factuur staat NL-21. Dus 21% BTW. Volgens mij niet geheel juist, ze moeten de Poolse percentages (23%) aanhouden.

Mijn kennis heeft een complex netwerk met veel home automation, camera’s, beveiliging etc. en zag enorm op tegen alles opnieuw configureren, dus het wordt deze Huawei of mijn Adtran.

En ja… Delta, Caiway… wat doe je je klanten aan door als enige (!) ISP geen bridge te kunnen aanbieden op XGS-PON! Schaam je!

[_JGC_]

ernstoud schreef op dinsdag 14 februari 2023 @ 17:13:
[...]


Ja, dat is een beetje gemeen van ze… na het plaatsen van de order krijg je de pro-forma factuur met 21% BTW. Uiteraard, want binnen de EU betaal je als consument de BTW in het land van de verkoper. Als consument kun je die niet terugvorderen. Zakelijk wel. Ze laten de BTW zoals het hoort afhangen van het land waarnaartoe verzonden wordt, op de factuur staat NL-21. Dus 21% BTW. Volgens mij niet geheel juist, ze moeten de Poolse percentages (23%) aanhouden.

Mijn kennis heeft een complex netwerk met veel home automation, camera’s, beveiliging etc. en zag enorm op tegen alles opnieuw configureren, dus het wordt deze Huawei of mijn Adtran.

En ja… Delta, Caiway… wat doe je je klanten aan door als enige (!) ISP geen bridge te kunnen aanbieden op XGS-PON! Schaam je!

Nee, de EU heeft opgelegd dat je belast met het BTW percentage van het land van de afnemer. Dus gewoon 21% BTW.

Als je bij het bestellen een geldig BTW nr invult betaal je geen BTW. Bestelling wordt dan met BTW verlegd uitgeleverd. Is ook een stuk makkelijker dan achteraf terugvragen. Daar zit nml een drempelbedrag op waardoor het niet de moeite waard is (ik ga er even van uit dat die shop geen NL BTW nummer heeft).

[ernstoud]

_JGC_ schreef op dinsdag 14 februari 2023 @ 17:21:
[...]

Nee, de EU heeft opgelegd dat je belast met het BTW percentage van het land van de afnemer. Dus gewoon 21% BTW.

Als je bij het bestellen een geldig BTW nr invult betaal je geen BTW. Bestelling wordt dan met BTW verlegd uitgeleverd. Is ook een stuk makkelijker dan achteraf terugvragen. Daar zit nml een drempelbedrag op waardoor het niet de moeite waard is (ik ga er even van uit dat die shop geen NL BTW nummer heeft).

Dank voor de toelichting. Waardevol. In de afgelopen 12 jaar als ZZP’er weinig in buitenland gekocht .

Accountant heeft altijd gewoon de betaalde BTW verrekenen geaccepteerd. Of bij controle de BD dat accepteert is een ander verhaal.. , maar goed het gaat om een relatief laag bedrag.

[ Voor 12% gewijzigd door ernstoud op 14-02-2023 17:31 ]

[MindBender]

nero355 schreef op dinsdag 14 februari 2023 @ 15:49:
Het eene moment was er een Nokia 010 Test Pilot en het andere moment had men het over "We gaan de Nokia 2426 firmware fixen zodat de Bridge Mode werkt!" maar van beiden is nog steeds niet veel te zien helaas...

Dat blijft inderdaad een raar verhaal; Het is of een test pilot, of je verkoopt ze met tienduizenden tegelijk naar Online en Helden van Nu. Het kan niet allebei waar zijn.

Daarnaast zou het helemaal niet moeilijk moeten zijn om er 200 bij Amazon.nl in het magazijn neer te leggen, zodat die verder alles regelen.

Het debuggen van 100-en klanten, met 10-tallen verschillende type ONTs, zonder duidelijke werkinstructies voor klant of helpdesk, en de gerede mogelijkheid dat ONTs van de gebruikte markt niet geschikt of zelfs defect zijn, moet veel meer kosten.

Het doet me weer aan de Goldmine UPC Ziggo tijd denken. Delta doet alles alsof het het de allereerste keer is, en alles nog bedacht moet worden. Het is toch een beetje alsof je in een willekeurig mediterraans land op een luchthaven staat, en het personeel niet in staat blijkt een gate-wijziging te organiseren voor een lange rij passagiers.

[nero355]

ernstoud schreef op dinsdag 14 februari 2023 @ 17:13:
Mijn kennis heeft een complex netwerk met veel home automation, camera’s, beveiliging etc. en zag enorm op tegen alles opnieuw configureren, dus het wordt deze Huawei of mijn Adtran.

Ik zou dan lekker NAT achter NAT doen zolang er geen ander alternatief is!

[ernstoud]

nero355 schreef op dinsdag 14 februari 2023 @ 18:38:
[...]

Ik zou dan lekker NAT achter NAT doen zolang er geen ander alternatief is!

Hij en ik zijn toch wat bang voor toegang tot het secrurity systeem van buiten. Hij heeft een externe partij die dat beheert (en 24 uur bewaking doet). Die partij is zo flexibel als een meterdikke beton-stalen deur. Dus als het dan niet werkt...

[Tadango]

nero355 schreef op dinsdag 14 februari 2023 @ 18:38:
[...]

Ik zou dan lekker NAT achter NAT doen zolang er geen ander alternatief is!

Dat is een alternatief maar voelt zo fout........

[nero355]

ernstoud schreef op dinsdag 14 februari 2023 @ 18:42:
Hij en ik zijn toch wat bang voor toegang tot het secrurity systeem van buiten. Hij heeft een externe partij die dat beheert (en 24 uur bewaking doet). Die partij is zo flexibel als een meterdikke beton-stalen deur. Dus als het dan niet werkt...

Dat is minder...

Tadango schreef op dinsdag 14 februari 2023 @ 18:42:
Dat is een alternatief maar voelt zo fout........

Helemaal mee eens!

Maar als je niet anders kan... F**K IT!

[Tadango]

Naja.... de router gewoon in het subnet met DHCP uit en je eigen router / proxy of wat dan ook gewoon als DMZ instellen kan ook. Geen dubbel nat maar je moet wel meer herconfigureren....
