Panasonic Warmtepomp 101: Installatie en Optimalisatie

[CurlyMo]

FransvWoerkom schreef op dinsdag 18 oktober 2022 @ 23:08:
[...]

Alle externe sensors zitten met één kant aan gnd. Bijvoorbeeld die op CN5 en 6.

Nog even dit punt terughalende. Ik wil een Shelly gaan voeden 12v om CN4 te bedienen via mijn thermostaat of via domotica. Klopt het dat ik daarvoor volgens de handleiding nodig heb CN6-1 voor 12v en CN6-4 voor GND.

rbrt schreef op zondag 16 oktober 2022 @ 12:44:
[...]
Eigenlijk wilde ik de verwarming los van de domotica doen vanwege de WAF, maar ik zie nog geen goed alternatief voorbij komen. Ik had een Shelly klaargelegd voor CN2 maar dan verlies ik mijn shift mogelijkheid

Zou je dit nog eens kunnen toelichten, want ik zie er in de service manual geen notitie van.

[ErikVers]

Diedo70 schreef op woensdag 9 november 2022 @ 18:13:
[...]

De leidingen buiten zitten samen met de eerste laag isolatie in beugels. Daaroverheen zit een tweede laag isolatie.
De tip voor de drainagebuis vind ik nog wel een mooie.
En evt een gootje erboven tzt.

Ik vermoed dat die reacties ontstaan omdat de buiten leidingen niet recht lopen. Als ik je werk zo zie heb je er juist veel over nagedacht zeker ook met de doorvoer in de spouw 👍

Mocht je ooit nog vervelen en wil je wat tweaken plaats de buitenleiding waterpas. En als je denkt wat zeikt iedereen; laat het los, het is maar een mening van een ander en niet die van jou 😋

[ErikVers]

Diedo70 schreef op woensdag 9 november 2022 @ 13:43:
Yes, sinds 2-3 weken hier ook een 7kW Panasonic monoblock geinstalleerd en daarmee de gaskraan definitief dichtgedraaid in huis.

Al ruim voor bestellen hier begonnen om mee te lezen en kan niet anders zeggen dat dat enorm heeft geholpen met het maken van keuzes, opdoen van inspiratie en daarmee de uiteindelijke installatie eigenlijk enorm meeviel.


We hebben eind januari '22 besteld, de warmtepomp werd midden september geleverd en is vorige week 'in bedrijfgesteld' (alles via @Carboy54 ).


Onze situatie:
Hoekhuis: bj 2002, 145m2, 4x Jaga + zelfbouw DBE(keuken, gang, woonkamer), 4x T21 radiatoren (slaapkamers + berging) 1x handdoekradiator), gasverbruik van ca 900-1000m3 incl SWW (koken op inductie)

Onze setup:
Panasonic 7kW monoblock,
Panasonic 300L boiler voor SWW (standaard versie, niet-HI)
Panasonic 3 wegklep
Heishamon
Kamstrup multical 303 (wireless)
Leidingen: Wavin Hep2O 28mm
2x S0 kWh meters net voor de aardlekschakelaars in de WP (methode van @Dylantje2 ; past echt precies. Top!)

Omdat ik hier zoveel heb meegelezen vind ik het leuk om te laten weten hoe het gegaan is, en daarmee ook mijn ervaringen met het Hep2O systeem te delen; Ik heb tot nu toe eigenlijk nog niemand anders gehoord die dit heeft toegepast.

We hebben een hoekhuis en de zijkant van de tuin heeft geen buren. Daarmee is dat voor ons meest geschikte opstelplaats.

Elektra en communicatie:
2x 3x2.5mm2 in eigen buizen, beide eigen eindgroep in de meterkast
3x1mm2 + 2x netwerkkabel door derde buis; aansturing 3 wegklep en laagspanningssignalen van controller, thermostaat, tanksensor etc.

Waterzijdige kant:
1" RVS flexslang op de in-/outlet van de WP, en vervolgens over naar Hep2o 28mm.
2x Muurdoorvoer van 80mm laten boren: Hierin past precies een 75mm PVC buis met eindkappen. Met tochtband kun je de eindkappen mooi strak in de muur zetten. In deze mantelbuis kun je de kunststof buis van je aanvoer en retour naar keuze isoleren. In de eindkappen heb ik rubber manchetten gezet om het geheel vochtwerend te maken.

Binnenzijde zoals gezegd verder met Hep2O 28mm uitgevoerd, behalve het vuilfilter; die is 28mm knel.
Voor mij was een groot pluspunt van Hep2O dat het ook te gebruiken is met 28mm staal en koper leidingen en dat de kopppelingen weer los kunnen indien je dat ooit zou willen (of als je een foutje maakt )
Op zich zouden de Hep2O buizen ook in knelkoppelingen moeten passen, maar dan zou er weer teflon tape bij komen kijken en kon er weinig voorbeelden van vinden, dus heb ik vermeden.
Alle steekkoppelingen van Hep2O zonder enige vorm van lekkages (ook icm staal). Werkt perfect. Makkelijk op maat te knippen net zoals pexbuis.
Nadeel is dat het niet groter dan 28mm is. Binnendiameter is dan 22-23mm.
Koppelingen voelen erg robuust aan. Had van tevoren een beetje twijfel of het niet plastic-fantastic zou zijn.
Kosten vond ik redelijk vergelijkbaar met equivalent in pers of knelkoppelingen.

Na de nodige voorbereidingen voor de opstelplaats, elektra en het waterzijdige deel (voor zover mogelijk, want de CV zat precies op de plek waar het leidingwerk moest komen), was de echte klus uiteindelijk in een dag geklaard; om 10 uur de CV leeg laten lopen en om 16 uur het systeem weer gevuld en de WP ingeschakeld.

Afgelopen weekend de leidingisolatie aangebracht.

Eerste 2 weken enkel SWW gedraaid, maar sinds afgelopen weekend de verwarming ingeschakeld.
Eerste indrukken zijn niet slecht:
Draaide voor ca 12 uur met de compressor rond de 20Hz, bij een Ta van 35 graden (enkel radiatoren/Jaga in huis). Voor een eerste run in ieder geval tevreden.


Nu nog wat puntjes op de i:

To do:
- Legionella run op extern element in boiler liep nog niet helemaal goed; temp bleef op 52 graden hangen, dus het externe element werd niet ingeschakeld (komt in bij 53 graden; Kan dit setpoint aangepast worden? Ik kon het niet zo snel vinden.
(legionella run heeft wel goed gedraaid op intern element van de WP, maar heb liever extern)

- Controller netjes ophangen
- Stooklijn en klokprogramma finetunen
- wmbus van de Kamstrup uitlezen in Home Assistant
- (op termijn; eindthermostaat toevoegen)


Concrete vraag:

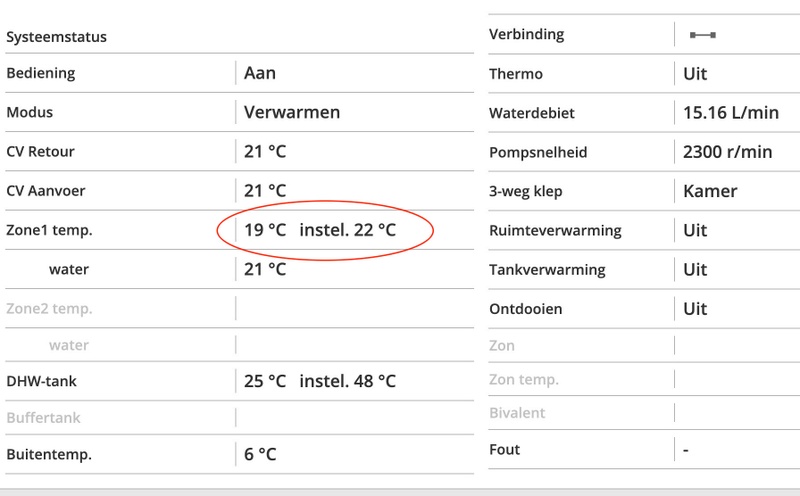

Op het klokprogramma heb ik nu ingesteld dat de ie van 08h-14h enkel verwarmd, en tussen 14h-17h een SWW run mag doen (setpoint in schema is gelijk aan setpoint DHW run), en daarna van 17h-20h weer enkel verwarmen, van 20h-08h uit.
Op dit moment gaat de SWW sowieso lopen, ook al is de temperatuur in de tank nog niet gezakt tot (Setpoint - dT DHW run). Kun je dit voor elkaar krijgen in het klokprogramma?

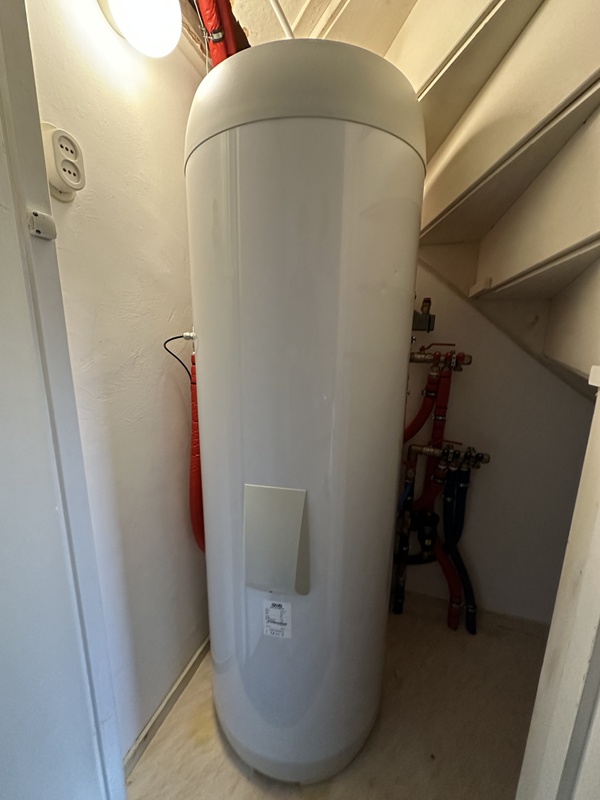

Plaatjes omdat dat altijd leuk is om te zien;

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]

Goede tip die hep2o zo te lezen tevreden mee. Als je wat meer buis nodig hebt is het geen goedkope oplossing (duurder dan uponor p/m1) maar voor paar meter is gemak en niet hoeven huren van perstang dat vast waard.

Wat betreft je vraag voor klokprogramma; als je foto deelt kunnen wij er wel wat op roepen 👍 Vermoed dat dan toch tapwater modus al aan staat anders zal hij die niet gaan verwarmen.

[FransvWoerkom]

CurlyMo schreef op woensdag 9 november 2022 @ 21:39:
[...]

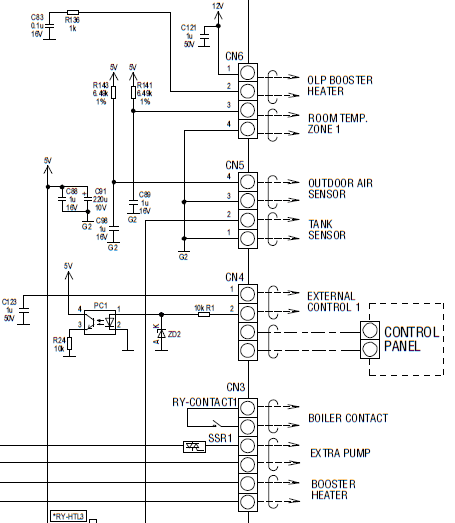

Nog even dit punt terughalende. Ik wil een Shelly gaan voeden 12v om CN4 te bedienen via mijn thermostaat of via domotica. Klopt het dat ik daarvoor volgens de handleiding nodig heb CN6-1 voor 12v en CN6-4 voor GND.

Dat zie ik ook in de manual. Morgen heb ik de wp open. Dan prik ik er even een multimeter in.



Naschrift: @CurlyMo Er staat bij mij +12,6V op CN6-1 ten opzichte van CN6-4, CN5-3 en CN5-1. Bij die laatsten staat in het schema G2. Deze massa-aansluiting is niet verbonden met het metaal van de kast en de veiligheidsaarde.

[ Voor 15% gewijzigd door FransvWoerkom op 10-11-2022 17:07 ]

[FransvWoerkom]

Diedo70 schreef op woensdag 9 november 2022 @ 13:43:
Yes, sinds 2-3 weken hier ook een 7kW Panasonic monoblock geinstalleerd en daarmee de gaskraan definitief dichtgedraaid in huis.

[...]
Nu nog wat puntjes op de i:

To do:
- Legionella run op extern element in boiler liep nog niet helemaal goed; temp bleef op 52 graden hangen, dus het externe element werd niet ingeschakeld (komt in bij 53 graden; Kan dit setpoint aangepast worden? Ik kon het niet zo snel vinden.
(legionella run heeft wel goed gedraaid op intern element van de WP, maar heb liever extern)

[...]

Mooi verhaal!

Heb je een draadbrugje tussen CN6-1 en CN6-2 (OLP Booster heater) gezet? Dat is voor aansluiten van een droogkookbeveiliging. Als daar geen verbinding zit, denkt de wp dat de boiler te heet is en weigert de booster heater aan te zetten. Ik neem aan dat het element in je tank zelf een beveiliging heeft.

Succes!

[Plexxodus]

Diedo70 schreef op woensdag 9 november 2022 @ 13:43:
Yes, sinds 2-3 weken hier ook een 7kW Panasonic monoblock geinstalleerd en daarmee de gaskraan definitief dichtgedraaid in huis.

Al ruim voor bestellen hier begonnen om mee te lezen en kan niet anders zeggen dat dat enorm heeft geholpen met het maken van keuzes, opdoen van inspiratie en daarmee de uiteindelijke installatie eigenlijk enorm meeviel.


We hebben eind januari '22 besteld, de warmtepomp werd midden september geleverd en is vorige week 'in bedrijfgesteld' (alles via @Carboy54 ).


Onze situatie:
Hoekhuis: bj 2002, 145m2, 4x Jaga + zelfbouw DBE(keuken, gang, woonkamer), 4x T21 radiatoren (slaapkamers + berging) 1x handdoekradiator), gasverbruik van ca 900-1000m3 incl SWW (koken op inductie)

Onze setup:
Panasonic 7kW monoblock,
Panasonic 300L boiler voor SWW (standaard versie, niet-HI)
Panasonic 3 wegklep
Heishamon
Kamstrup multical 303 (wireless)
Leidingen: Wavin Hep2O 28mm
2x S0 kWh meters net voor de aardlekschakelaars in de WP (methode van @Dylantje2 ; past echt precies. Top!)

Omdat ik hier zoveel heb meegelezen vind ik het leuk om te laten weten hoe het gegaan is, en daarmee ook mijn ervaringen met het Hep2O systeem te delen; Ik heb tot nu toe eigenlijk nog niemand anders gehoord die dit heeft toegepast.

We hebben een hoekhuis en de zijkant van de tuin heeft geen buren. Daarmee is dat voor ons meest geschikte opstelplaats.

Elektra en communicatie:
2x 3x2.5mm2 in eigen buizen, beide eigen eindgroep in de meterkast
3x1mm2 + 2x netwerkkabel door derde buis; aansturing 3 wegklep en laagspanningssignalen van controller, thermostaat, tanksensor etc.

Waterzijdige kant:
1" RVS flexslang op de in-/outlet van de WP, en vervolgens over naar Hep2o 28mm.
2x Muurdoorvoer van 80mm laten boren: Hierin past precies een 75mm PVC buis met eindkappen. Met tochtband kun je de eindkappen mooi strak in de muur zetten. In deze mantelbuis kun je de kunststof buis van je aanvoer en retour naar keuze isoleren. In de eindkappen heb ik rubber manchetten gezet om het geheel vochtwerend te maken.

Binnenzijde zoals gezegd verder met Hep2O 28mm uitgevoerd, behalve het vuilfilter; die is 28mm knel.
Voor mij was een groot pluspunt van Hep2O dat het ook te gebruiken is met 28mm staal en koper leidingen en dat de kopppelingen weer los kunnen indien je dat ooit zou willen (of als je een foutje maakt )
Op zich zouden de Hep2O buizen ook in knelkoppelingen moeten passen, maar dan zou er weer teflon tape bij komen kijken en kon er weinig voorbeelden van vinden, dus heb ik vermeden.
Alle steekkoppelingen van Hep2O zonder enige vorm van lekkages (ook icm staal). Werkt perfect. Makkelijk op maat te knippen net zoals pexbuis.
Nadeel is dat het niet groter dan 28mm is. Binnendiameter is dan 22-23mm.
Koppelingen voelen erg robuust aan. Had van tevoren een beetje twijfel of het niet plastic-fantastic zou zijn.
Kosten vond ik redelijk vergelijkbaar met equivalent in pers of knelkoppelingen.

Na de nodige voorbereidingen voor de opstelplaats, elektra en het waterzijdige deel (voor zover mogelijk, want de CV zat precies op de plek waar het leidingwerk moest komen), was de echte klus uiteindelijk in een dag geklaard; om 10 uur de CV leeg laten lopen en om 16 uur het systeem weer gevuld en de WP ingeschakeld.

Afgelopen weekend de leidingisolatie aangebracht.

Eerste 2 weken enkel SWW gedraaid, maar sinds afgelopen weekend de verwarming ingeschakeld.
Eerste indrukken zijn niet slecht:
Draaide voor ca 12 uur met de compressor rond de 20Hz, bij een Ta van 35 graden (enkel radiatoren/Jaga in huis). Voor een eerste run in ieder geval tevreden.


Nu nog wat puntjes op de i:

To do:
- Legionella run op extern element in boiler liep nog niet helemaal goed; temp bleef op 52 graden hangen, dus het externe element werd niet ingeschakeld (komt in bij 53 graden; Kan dit setpoint aangepast worden? Ik kon het niet zo snel vinden.
(legionella run heeft wel goed gedraaid op intern element van de WP, maar heb liever extern)

- Controller netjes ophangen
- Stooklijn en klokprogramma finetunen
- wmbus van de Kamstrup uitlezen in Home Assistant
- (op termijn; eindthermostaat toevoegen)


Concrete vraag:
Op het klokprogramma heb ik nu ingesteld dat de ie van 08h-14h enkel verwarmd, en tussen 14h-17h een SWW run mag doen (setpoint in schema is gelijk aan setpoint DHW run), en daarna van 17h-20h weer enkel verwarmen, van 20h-08h uit.
Op dit moment gaat de SWW sowieso lopen, ook al is de temperatuur in de tank nog niet gezakt tot (Setpoint - dT DHW run). Kun je dit voor elkaar krijgen in het klokprogramma?


Plaatjes omdat dat altijd leuk is om te zien;

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]

Kijk, dat is een mooie opsomming en duidelijk verhaal. Staat meteen in m'n bookmarks voor als het installatietijd bij mij is
Thnx voor het delen!

[MikeyMan]

Cr3ator schreef op woensdag 9 november 2022 @ 11:09:
[...]


Zie ook de procedure aan het begin van dit topic. Er is een optimum te bepalen qua pompverbruik/COP. Panasonic Warmtepomp 101: Installatie en Optimalisatie - #Optimale pompsnelheid

Ben daar inderdaad maar eens mee aan de slag gegaan. Stap 1: eens kijken wat de flow is bij verschillende settings.

Voor de liefhebbers:

Setting NR		Setting Pana		RPM		L/Min
1		65		850		6,0
2		68		900		6,2
3		70		900		6,2
4		72		1050		6,9
5		74		1150		7,7
6		75		1200		8,2
7		77		1300		9,1
8		79		1400		9,8
9		81		1500		10,5
10		83		1550		11,4
11		85		1650		12,3
12		87		1750		13,0
13		89		1850		13,7
14		91		1900		14,2
15		93		2000		14,8
16		94		2050		15,5
17		96		2150		16,2
18		98		2200		17,0
19		100		2300		17,7
20		102		2400		18,4
21		104		2450		19,1
22		106		2550		19,5
23		108		2600		20,2
24		110		2700		20,7
25		112		2800		21,6
26		113		2800		22,0
27		115		2900		22,3
28		117		2950		22,9
29		119		3000		23,6
30		121		3100		24,1
31		123		3150		24,6
32		125		3250		25,4
33		127		3300		26,3
34		129		3350		26,5
35		131		3450		27,0
36		132		3450		27,3
37		134		3500		27,7
38		136		3550		28,4
39		138		3650		28,8
40		140		3700		29,5
41		142		3750		29,9
42		144		3800		30,4
43		146		3900		30,9
44		148		3950		31,3
45		150		4000		31,8
46		151		4050		32,2
47		153		4100		32,7
48		155		4150		33,1
49		157		4200		33,6
50		159		4250		34,3
51		161		4350		35,2
52		163		4350		35,2
53		165		4350		35,2
54
55
56		170		4350		35,2
57
58
59
60		178		4350		35,2
61
62
63
64
65		188		4400		35,4
66
67
68
69
70		197		4400		35,4
71
72
73
74
75		207		4400		35,6
76
77
78
79
80		216		4400		35,6
81
82
83
84
85		226		4400		35,6
86
87
88
89
90		241		4400		35,6
91
92
93
94
95		245		4400		35,6
96
97
98
99
100		254		4400		35,6

Hij topt uit op 4400 rpm en 35,6 liter/min. Waarom die duty van 65 tot 254 loopt is mij overigens een raadsel.

[ Voor 81% gewijzigd door MikeyMan op 10-11-2022 11:55 ]

[Tiesert]

MikeyMan schreef op donderdag 10 november 2022 @ 11:34:
[...]


Ben daar inderdaad maar eens mee aan de slag gegaan. Stap 1: eens kijken wat de flow is bij verschillende settings.

Voor de liefhebbers:


[...]


Hij topt uit op 4400 rpm en 35,6 liter/min. Waarom die duty van 65 tot 254 loopt is mij overigens een raadsel.

Kan het zijn dat deze settings verschillen per generatie of type Pana? Jouw regel 19 (100) komt bij mij meer overeen met de flow uit regel 16 in je overzicht, al klopt de pompsnelheid wel.

[ Voor 3% gewijzigd door Tiesert op 10-11-2022 12:50 ]

[MikeyMan]

Tiesert schreef op donderdag 10 november 2022 @ 12:48:
[...]

Kan het zijn dat deze settings verschillen per generatie of type Pana? Jouw regel 19 (100) komt bij mij meer overeen met de flow uit regel 16 in je overzicht, al klopt de pompsnelheid wel.

Nee, de flow is vooral afhankelijk van je afgiftesysteem. Dus als ik mijn pomp bij jou neerzet zullen de waardes anders zijn.

[MikeyMan]

Ik zie in de gelinkte post staan:

Het verschil in watertemperatuur, DeltaT, bereken je door het af te geven vermogen (4500 Watt bij een Panasonic op maximaal vermogen) te delen de Flow in liters per seconden, gedeeld door 4200kJ. Bij 10 liter per minuut is dat: 4500 / (10 / 60) / 4200 = 6.42 dT.

Waar komt die 4500 watt vandaan? Die varieert toch per apparaattype? En ook nog eens tijdens bedrijf bij lage of hoge effort?

[MikeyMan]

Het is mij overigens niet zozeer te doen om het verbruik van de pomp, maar meer om de ideale pompsnelheid te vinden icm ta/td.

[ Voor 4% gewijzigd door MikeyMan op 10-11-2022 16:20 ]

[CurlyMo]

@FransvWoerkom 12,6 volt is vrij hoog of niet? De Shelly1 doet 12v.

[Pejdref]

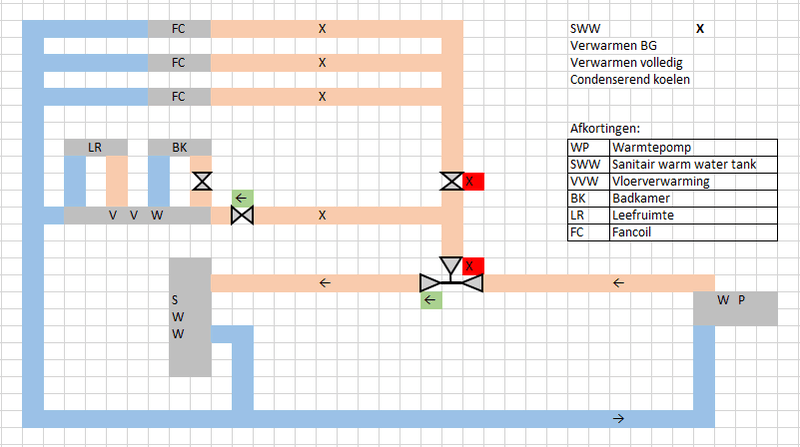

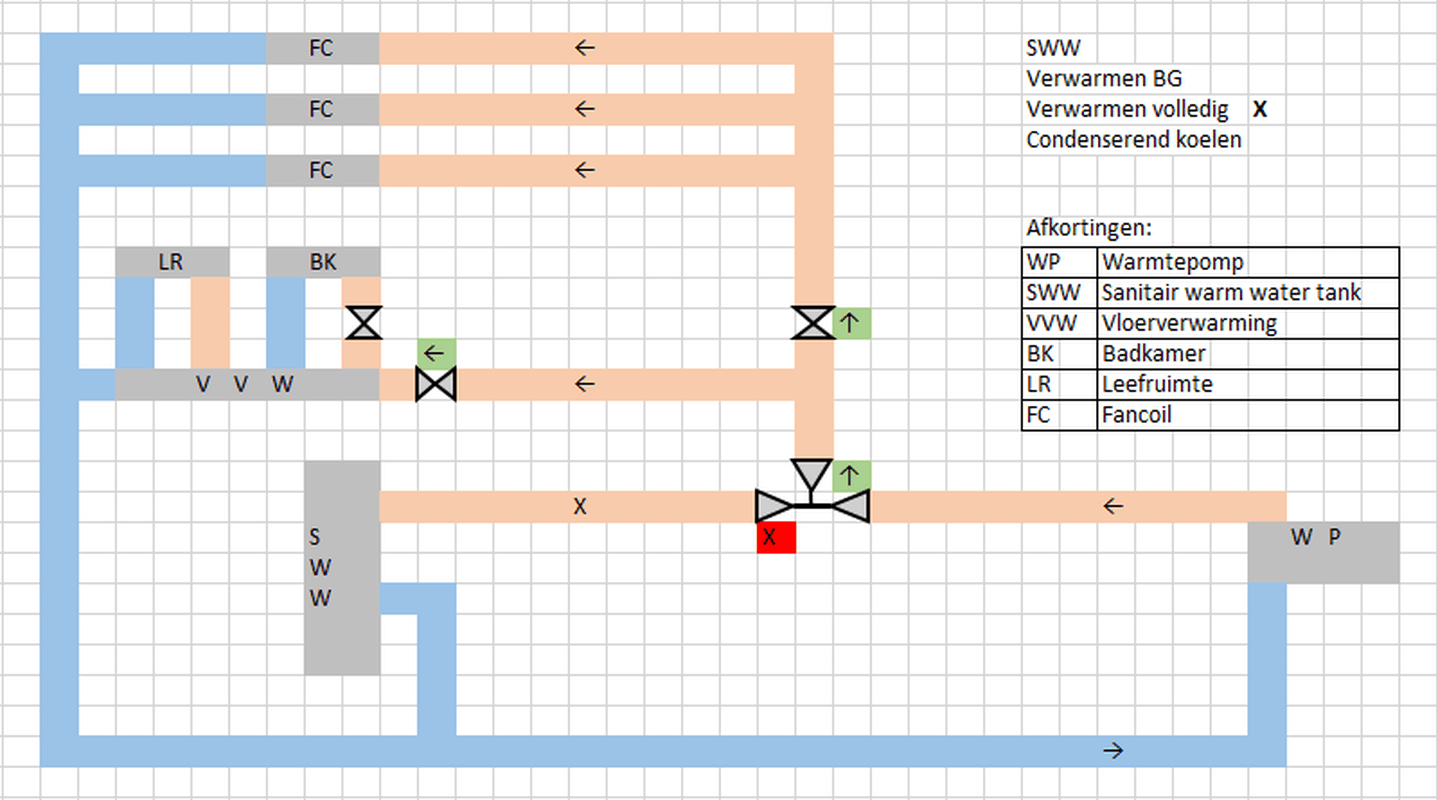

In afwachting van onze warmtepomp (Panasonic Monoblock) ben ik bezig met het ontwerp van ons klimaat systeem. We willen de begane grond en badkamer op verdieping verwarmen met vloerverwarming en de verdiepingskamers met fancoil units. Deze fancoil units willen we in de zomer tevens gebruiken om condenserend te koelen. Ons SWW zal ook met de warmtepomp verwarmd worden.

De verwarming op de verdiepingskamers (kantoor, kleedkamer, slaapkamer) zal enkel aangaan als we die nodig hebben. De slaapkamer willen we normaliter zo koel mogelijk houden en de kleedkamer zal waarschijnlijk alleen in de ochtend even aangaan bij koud weer. Het kantoor alleen bij thuiswerken (1 a 2 dagen per week). Deze wensen in combinatie met het feit dat vloerverwarming niet mogelijk is (afgezien van dure lichtgewicht oplossingen) op de verdiepingsvloer heeft ons voor de fancoil units oplossing doen kiezen. Een aparte lucht/lucht warmtepomp hebben we ook nog overwogen maar het is een tussenwoning dus we wilden niet nog een unit in de tuin die potentieel voor geluidsoverlast zorgt.

We hebben 4 modi waarin we willen kunnen draaien:
SWW run
Begane grond verwarming
Volledig verwarmen
Condenserend koelen

De verwarmen modi kunnen eventueel ook nog als niet-condenserend koelen gebruikt worden, dat veranderd aan de fysieke installatie echter niks. We hebben hier de volgende installatie met 1 drieweg- en 2 tweeweg kleppen bedacht:









Nu is mijn vraag of jullie wellicht nog tips/suggesties hebben hoe het beter kan, en of de Panasonic (in combinatie met Heishamon) deze kleppen allemaal zelf kan aansturen of dat we hier een andere oplossing voor moeten verzinnen.

[MikeyMan]

@Pejdref Hoeveel oppervlakte / afgiftecapaciteit hebben we het hier minimaal/maximaal over met alle kleppen open/gesloten?

Panasonic ondersteunt zelf twee zones. Wil je er meer dan wordt het knutselen.

[t.oswald]

Pejdref schreef op donderdag 10 november 2022 @ 18:58:
In afwachting van onze warmtepomp (Panasonic Monoblock) ben ik bezig met het ontwerp van ons klimaat systeem. We willen de begane grond en badkamer op verdieping verwarmen met vloerverwarming en de verdiepingskamers met fancoil units. Deze fancoil units willen we in de zomer tevens gebruiken om condenserend te koelen. Ons SWW zal ook met de warmtepomp verwarmd worden.

De verwarming op de verdiepingskamers (kantoor, kleedkamer, slaapkamer) zal enkel aangaan als we die nodig hebben. De slaapkamer willen we normaliter zo koel mogelijk houden en de kleedkamer zal waarschijnlijk alleen in de ochtend even aangaan bij koud weer. Het kantoor alleen bij thuiswerken (1 a 2 dagen per week). Deze wensen in combinatie met het feit dat vloerverwarming niet mogelijk is (afgezien van dure lichtgewicht oplossingen) op de verdiepingsvloer heeft ons voor de fancoil units oplossing doen kiezen. Een aparte lucht/lucht warmtepomp hebben we ook nog overwogen maar het is een tussenwoning dus we wilden niet nog een unit in de tuin die potentieel voor geluidsoverlast zorgt.

We hebben 4 modi waarin we willen kunnen draaien:
SWW run
Begane grond verwarming
Volledig verwarmen
Condenserend koelen

De verwarmen modi kunnen eventueel ook nog als niet-condenserend koelen gebruikt worden, dat veranderd aan de fysieke installatie echter niks. We hebben hier de volgende installatie met 1 drieweg- en 2 tweeweg kleppen bedacht:

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Nu is mijn vraag of jullie wellicht nog tips/suggesties hebben hoe het beter kan, en of de Panasonic (in combinatie met Heishamon) deze kleppen allemaal zelf kan aansturen of dat we hier een andere oplossing voor moeten verzinnen.

Is er een minimale Ta voor het laten werken van de fancoils voor verwarmen?

[davevleugel]

Truimte<Ta zodra je een delta t hebt groter dan 0, maar hoe groter de delta des te beter de uitwisseling

[davevleugel]

davevleugel schreef op donderdag 10 november 2022 @ 19:27:
Truimte<Ta zodra je een delta t hebt groter dan 0, maar hoe groter de delta des te beter de uitwisseling

Edit
Nvm reageer op een vraag

[Diedo70]

FransvWoerkom schreef op donderdag 10 november 2022 @ 02:22:
[...]

Mooi verhaal!

Heb je een draadbrugje tussen CN6-1 en CN6-2 (OLP Booster heater) gezet? Dat is voor aansluiten van een droogkookbeveiliging. Als daar geen verbinding zit, denkt de wp dat de boiler te heet is en weigert de booster heater aan te zetten. Ik neem aan dat het element in je tank zelf een beveiliging heeft.

Succes!

Ja, het element zelf had geen bedrading voor de droogkookbeveiliging, dus inderdaad een draadbrugje geplaatst nadat ik hierop gewezen werd.
Het element werkt wel, want als ik de delay bij SWW run op 0:20min zet wordt ie na 20 minuten netjes bijgeschakeld.

[Diedo70]

ErikVers schreef op woensdag 9 november 2022 @ 23:16:
[...]

Wat betreft je vraag voor klokprogramma; als je foto deelt kunnen wij er wel wat op roepen 👍 Vermoed dat dan toch tapwater modus al aan staat anders zal hij die niet gaan verwarmen.

Bij deze een plaatje van het klokprogramma. Deze is nu voor elke dag gelijk (om makkelijker te kunnen uitvogelen hoe het nou precies werkt.

Om 14h gaat ie dus telkens een SWW run doen, bij het omschakelen van "Heat" naar "Heat+DWH", ookal is de tanktemperatuur nog boven de grens waarbij hij gaat zou moeten bijverwarmen. (huidige settings is 48degC setpoint, deltaT -9degC (dus zou bij 39 graden moeten gaan verwarmen.)

Ik neem aan dat de setting in het klokprogramma de doeltemperatuur is, en niet de ondergrens waarbij hij zou moeten verwarmen...

[Pejdref]

MikeyMan schreef op donderdag 10 november 2022 @ 19:07:
@Pejdref Hoeveel oppervlakte / afgiftecapaciteit hebben we het hier minimaal/maximaal over met alle kleppen open/gesloten?

Panasonic ondersteunt zelf twee zones. Wil je er meer dan wordt het knutselen.

Vloerverwarming is 50+5m2, afgiftecapaciteit van de fancoils heb ik me nog niet in verdiept en zijn ook nog niet uitgezocht/besteld.

In principe zijn dit 2 zones toch? SWW + 2 zones.

[MikeyMan]

Pejdref schreef op donderdag 10 november 2022 @ 19:51:
[...]


Vloerverwarming is 50+5m2, afgiftecapaciteit van de fancoils heb ik me nog niet in verdiept en zijn ook nog niet uitgezocht/besteld.

In principe zijn dit 2 zones toch? SWW + 2 zones.

Hou er rekening mee dat als je WP zn warmte niet kwijt kan, hij kan gaan pendelen.

De panasonics ondersteunen SWW, Zone1 en Zone2.

[Pejdref]

t.oswald schreef op donderdag 10 november 2022 @ 19:14:
[...]

Is er een minimale Ta voor het laten werken van de fancoils voor verwarmen?

Nog niet in verdiept, volgens mij is 30 graden redelijk standaard.

[FransvWoerkom]

CurlyMo schreef op donderdag 10 november 2022 @ 17:18:
@FransvWoerkom 12,6 volt is vrij hoog of niet? De Shelly1 doet 12v.

Nee, die vreemde voorkeur voor 12V, 24V enz in plaats van 10 en 25 komt uit het loodaccu tijdperk. Een goed geladen loodaccu met 6 cellen heeft een spanning van 12,6V. Ze kijken echt niet op een paar volt

[Pejdref]

MikeyMan schreef op donderdag 10 november 2022 @ 19:53:
[...]


Hou er rekening mee dat als je WP zn warmte niet kwijt kan, hij kan gaan pendelen.

De panasonics ondersteunen SWW, Zone1 en Zone2.

Okay thanks, ik wil de vloerverwarming ook altijd mee laten draaien in de verwarming om het pendelgedrag te beperken.

[FransvWoerkom]

Diedo70 schreef op donderdag 10 november 2022 @ 19:36:
[...]
Ja, het element zelf had geen bedrading voor de droogkookbeveiliging, dus inderdaad een draadbrugje geplaatst nadat ik hierop gewezen werd.
[...]

Maar los van de bedrading, heeft het element wel zelf droogkookbeveiliging? Dat wil zeggen, schakelt hij zichzelf uit als hij te heet wordt?

[martijn v o]

Pejdref schreef op donderdag 10 november 2022 @ 19:54:
[...]


Nog niet in verdiept, volgens mij is 30 graden redelijk standaard.

Dat is wel heel minimaal hoor, ik denk 40 lukt wel, standaard is 45.
Het is maar een heel klein blokje.
Als je ze fors kunt overdimensioneren of veel geluid voor lief kunt nemen of lang de tijd hebt kun je wel wat lager.

[FransvWoerkom]

MikeyMan schreef op donderdag 10 november 2022 @ 19:07:
@Pejdref Hoeveel oppervlakte / afgiftecapaciteit hebben we het hier minimaal/maximaal over met alle kleppen open/gesloten?

Panasonic ondersteunt zelf twee zones. Wil je er meer dan wordt het knutselen.

De panasonic ondersteunt twee zones met een uitbreidingskaart. Maar niet met open-dicht kleppen. De software bestuurt mengkleppen om de aanvoertemperatuur naar een zone te verlagen. Zie de voorbeelden in de Design Manuals.

[CurlyMo]

@Carboy54 Wat ik nou interessant vind aan je laatste status update:

Verder geeft Panasonic op dit moment geen enkele update over de status van de leveringen. Momenteel komen er mondjesmaat 7J en 9J warmtepompen binnen van bestellingen uit februari 2022 en zijn alle door clienten bestelde 5J series inmiddels afgeleverd. Overigens neemt de 5 J serie ongeveer 10% van de bestelde warmtepompen voor zijn rekening. Het probleem zit dus met name in de veel verkochte modellen 7J en 9J series.

Het zijn nagenoeg dezelfde modellen, waarom is het dan zo moeilijk om 7 en 9's te maken. Het zou toch theoretisch ook heel simpel zijn om bestaande bezitters een upgrade pakket te verkopen waarmee ze alsnog van een 5 een 7 of 9 kunnen maken of van een 7 een 9?

[Carboy54]

CurlyMo schreef op donderdag 10 november 2022 @ 20:53:
@Carboy54 Wat ik nou interessant vind aan je laatste status update:

[...]

Het zijn nagenoeg dezelfde modellen, waarom is het dan zo moeilijk om 7 en 9's te maken. Het zou toch theoretisch ook heel simpel zijn om bestaande bezitters een upgrade pakket te verkopen waarmee ze alsnog van een 5 een 7 of 9 kunnen maken of van een 7 een 9?

Helaas kan ik niet het beleid bepalen bij Panasonic. Terwijl mensen vanaf order februari al wachten op de 7 en 9 heb ik alle 5 series afgeleverd en 5J's op de plank. Vandaar nu een mailing aan mijn klanten met deze update om sommige klanten uit de brand te helpen. Vaak levert een 5J met een gasverbruik van 1000m3 geen problemen op. Overigens is dit een probleem in geheel Europa.

[ Voor 18% gewijzigd door Carboy54 op 10-11-2022 22:09 ]

[CurlyMo]

Carboy54 schreef op donderdag 10 november 2022 @ 21:03:
[...]


Helaas kan ik niet het beleid bepalen bij Panasonic. Terwijl mensen vanaf order februari al wachten op de 7 en 9 heb ik alle 5 series afgeleverd en 5J's op de plank. Vandaar nu een mailing met deze update om sommige klanten uit de brand te helpen. Vaak levert een 5J met een gasverbruik van 1000m3 geen problemen op. Overigens is dit een probleem in geheel Europa.

Precies het punt. Het zijn nagenoeg dezelfde machines. Fix dan gewoon die firmware upgrade om van een 5 een 7 of 9 te maken. Dat snap ik er niet aan.

[Carboy54]

CurlyMo schreef op donderdag 10 november 2022 @ 21:18:
[...]

Precies het punt. Het zijn nagenoeg dezelfde machines. Fix dan gewoon die firmware upgrade om van een 5 een 7 of 9 te maken. Dat snap ik er niet aan.

Ik zal het eens opnemen met de TD

[MikeyMan]

Ergens zal het geen onwil zijn. De 7 en 9 zijn duurder. Als het zo simpel was hadden ze dat er wel van gemaakt ipv 5 lijkt me.

[dirkmuis]

Ik heb een woning met 70m2 vloeroppervlak vloerverwarming en ruim 10m2 badkamer met vloerverwarming.
Deze wil ik aansluiten op een monoblock 7j of 5j. Wat adviseren jullie?

Woning is uit 1970, voorzien van vloerisolatie, kunststof kozijnen met HR+++ glas.
Als backup hangt er ook een 3,5kw airco en houtkachel.

Initieel zou ik zeggen de 7j want de meerprijs stelt niks voor. Maar goed, eer dat je deze in huis hebt is de winter voorbij. Zou een 5j volstaan?

SWW zal dan met een wp boiler gaan en de ketel overbodig.

een en ander uiteraard na de mailen van @Carboy54

[ Voor 4% gewijzigd door dirkmuis op 10-11-2022 22:00 ]

[klump4u]

Flinke prijsstijging bij Immotech zie ik net. In maart de 5kW opgehaald voor €2950,-, nu €4350,-.
Het stookseizoen lijkt te beginnen nu.

[MikeyMan]

@dirkmuis hadden we niet net geconstateerd dat alleen de 5 leverbaar is?

[dirkmuis]

Klopt maar ik kan toch ook wachten. Dus ofwel wachten op de 7, ofwel nu de 5.

[ErikVers]

Diedo70 schreef op donderdag 10 november 2022 @ 19:42:
[...]


Bij deze een plaatje van het klokprogramma. Deze is nu voor elke dag gelijk (om makkelijker te kunnen uitvogelen hoe het nou precies werkt.

Om 14h gaat ie dus telkens een SWW run doen, bij het omschakelen van "Heat" naar "Heat+DWH", ookal is de tanktemperatuur nog boven de grens waarbij hij gaat zou moeten bijverwarmen. (huidige settings is 48degC setpoint, deltaT -9degC (dus zou bij 39 graden moeten gaan verwarmen.)

Ik neem aan dat de setting in het klokprogramma de doeltemperatuur is, en niet de ondergrens waarbij hij zou moeten verwarmen...

[Afbeelding]

[Afbeelding]

Je klokprogramma staat goed dus zal toch in de settings van je warmwater zitten. -9 is fors zelf op -5 staan. En wat zijn je andere settings wellicht zit het in de max heat of sww tijd, ik durf ff zo niet te zeggen.

[MikeyMan]

Net even met een infrarood thermometer in de weer geweest. Lijkt erop dat in ieder geval binnen, op een halve meter van de buitenunit, de Ta en Tr redelijk overeen komen. De ds18b20s die ik aan de leidingen heb gemonteerd zaten een graadje te laag. Maar dat komt op zich nog alleraardigst overeen met de readout van de Panasonic zelf.

[sjimmie]

@MikeyMan vergelijken en ijken zijn ook twee verschillende dingen.
Als met dezelfde meter Ta en Tr gelijk zijn wanneer er verder balans in het systeem is, is dat voor berekeningen prima.
(in dat kader vind ik het ook echt onzin om te zeggen dat iedereen zijn thermostaat op 19 moet zetten, thermostaten zijn doorgaan niet geijkt en ook niet gelijk)

[MikeyMan]

sjimmie schreef op vrijdag 11 november 2022 @ 15:28:
@MikeyMan vergelijken en ijken zijn ook twee verschillende dingen.
Als met dezelfde meter Ta en Tr gelijk zijn wanneer er verder balans in het systeem is, is dat voor berekeningen prima.
(in dat kader vind ik het ook echt onzin om te zeggen dat iedereen zijn thermostaat op 19 moet zetten, thermostaten zijn doorgaan niet geijkt en ook niet gelijk)

Ja eens, maar behoudens een niet al te goedkope IR thermometer heb ik niets in huis om het accurater te meten.

Dus ofwel ik vertrouw de Panasonic sensors, ofwel de losse sensors, ofwel de ir thermometer. Welke er het dichtst bij zit, geen idee

[ Voor 10% gewijzigd door MikeyMan op 11-11-2022 15:54 ]

[sjimmie]

MikeyMan schreef op vrijdag 11 november 2022 @ 15:51:
[...]


Ja eens, maar behoudens een niet al te goedkope IR thermometer heb ik niets in huis om het accurater te meten.

Dus ofwel ik vertrouw de Panasonic sensors, ofwel de losse sensors, ofwel de ir thermometer. Welke er het dichtst bij zit, geen idee

De vraag is dan wat wil je weten.
Als je gewoon wil weten of de pana Tr en Ta onderling "hetzelfde" aangeven is een goedkope IR thermometer prima. Als je wil weten of ze de juiste temperatuur weergeven dan moet je een dure geijkte thermometer zoeken.

[Diedo70]

ErikVers schreef op donderdag 10 november 2022 @ 22:39:
[...]


Je klokprogramma staat goed dus zal toch in de settings van je warmwater zitten. -9 is fors zelf op -5 staan. En wat zijn je andere settings wellicht zit het in de max heat of sww tijd, ik durf ff zo niet te zeggen.

DHW staat nu op 'Variable'. Zal eens proberen wat er gebeurt als ie op standaard staat.
Uit de manual begrijp ik niet goed wat beide mogelijkheden nou doen.

dT staat nu op -9 omdat we een 300l boiler hebben en vrij weinig verbruiken met 2 volwassenen en een kleine.
Ik wil proberen of de SWW run eens in de 2a3 dagen kan lopen.

Ik meen ook dat er ooit eens iemand was waar de sterilisatierun wel/niet startte als de tank temperatuur al boven setpoint was, maar kan dat ook zo 1.2.3 niet meer terugvinden.

Hier startte de sterilisatie deze week niet om 15h terwijl de tank tussen 14h en 14.45 alweer op temperatuur was gebracht door de gewone sww run.
Dat moet ik ook nog eens met de kabouters uitvechten.

[MikeyMan]

sjimmie schreef op vrijdag 11 november 2022 @ 16:41:
[...]

De vraag is dan wat wil je weten.
Als je gewoon wil weten of de pana Tr en Ta onderling "hetzelfde" aangeven is een goedkope IR thermometer prima. Als je wil weten of ze de juiste temperatuur weergeven dan moet je een dure geijkte thermometer zoeken.

Vooropgesteld, het hoofddoel is uiteraard een optimaal ingestelde installatie. Alle kleine beetjes kunnen hier helpen.

Als ik dan hier lees dat de sensoren van Panasonic zelf notoir slecht zijn, ben ik benieuwd hoe dat er in de praktijk uit ziet.

[t.oswald]

MikeyMan schreef op vrijdag 11 november 2022 @ 17:40:
[...]


Vooropgesteld, het hoofddoel is uiteraard een optimaal ingestelde installatie. Alle kleine beetjes kunnen hier helpen.

Als ik dan hier lees dat de sensoren van Panasonic zelf notoir slecht zijn, ben ik benieuwd hoe dat er in de praktijk uit ziet.

Ik lees hier niet dat de sensoren van de pana notoir slecht zijn. Volgens mij is er met die sensoren niets aan de hand. Je moet ze alleen kalibrieren.
Wat wel slecht gaat is het meten van het verbruik, dat gaat met grof afronden waardoor de waarden zelden correct zijn en waardoor je ook geen correcte cijfers voor de COP krijgt. Als je het verbruik zelf goed meet en de sensoren gekalibreerd zijn kan je mits berekend over een wat langere tijdsduur, bijvoorbeeld een maand, zelfs een redelijke correcte COP destilleren uit het gemeten verbruik en de door de pana gegeven opwekking.
Er is in het verleden een vergelijking gemaakt door een Kamstrup bezitter en dat bleek redelijk overeen te komen.

[ Voor 5% gewijzigd door t.oswald op 11-11-2022 19:38 ]

[ErikVers]

In de categorie NEN een vraag aan de hopelijk experts in de geldende regelgeving. (Nb mocht je een beter topic weten crospost dan gerust)

Ik had vandaag een discussie met een externe partij over het wel of niet voldoen van onze hier alom geprezen Panasonic Monoblock. Dit omdat een apparaat in één handeling zou moeten kunnen worden uitgeschakeld. En je natuurlijk in de praktijk twee werkschakelaars moet omzetten. (Hoofdunit+backupheater) deze twee in één werkschakelaar aansluiten mag ook weer niet.

Iemand hier die onderbouwd kan bevestigen dat bovenstaande een interpretatie dingetje is? Wellicht met goedgekeurde oraktijkvoorbeelden. Of bevind Panasonic hiermee zich in Nederland op glad ijs?

[natural colour]

Google:
"Is NEN 1010 verplicht?"
"In principe zijn de NEN 1010 of NEN 3140 niet verplicht. Maar de normen geven wel praktische invulling aan geldende wet- en regelgeving rondom elektrische installaties. In wetten zoals de Arbowetgeving of het Bouwbesluit 2012 wordt naar de NEN normen verwezen als richtlijn"

En dit heb ik in een post elders op DEI eerder gelezen...

Vele WP Doe-het-zelf-techneuten plaatsen helemaal geen werkschakelaar onder het motto 'ik schakel de groepen wel uit en doe kast op slot'

[ Voor 15% gewijzigd door natural colour op 11-11-2022 20:48 ]

[ErikVers]

natural colour schreef op vrijdag 11 november 2022 @ 20:42:
Google:
"Is NEN 1010 verplicht?"
"In principe zijn de NEN 1010 of NEN 3140 niet verplicht. Maar de normen geven wel praktische invulling aan geldende wet- en regelgeving rondom elektrische installaties. In wetten zoals de Arbowetgeving of het Bouwbesluit 2012 wordt naar de NEN normen verwezen als richtlijn"

En dit heb ik in een post elders op DEI eerder gelezen...

Vele WP Doe-het-zelf-techneuten plaatsen helemaal geen werkschakelaar onder het motto 'ik schakel de groepen wel uit en doe kast op slot'

Dat laatste is niet toepasbaar als je het als bedrijf (ik BV) gaat plaatsen.

Het eerste is wel heel vrij denkend. De NEN is toch een beetje de bijbel van de installatie gelovige.

Wel bedankt voor je reactie 😋👍

[Jojan265]

ErikVers schreef op vrijdag 11 november 2022 @ 20:13:
In de categorie NEN een vraag aan de hopelijk experts in de geldende regelgeving. (Nb mocht je een beter topic weten crospost dan gerust)

Ik had vandaag een discussie met een externe partij over het wel of niet voldoen van onze hier alom geprezen Panasonic Monoblock. Dit omdat een apparaat in één handeling zou moeten kunnen worden uitgeschakeld. En je natuurlijk in de praktijk twee werkschakelaars moet omzetten. (Hoofdunit+backupheater) deze twee in één werkschakelaar aansluiten mag ook weer niet.

Iemand hier die onderbouwd kan bevestigen dat bovenstaande een interpretatie dingetje is? Wellicht met goedgekeurde oraktijkvoorbeelden. Of bevind Panasonic hiermee zich in Nederland op glad ijs?

Voor zover ik weet, staat er nergens in de NEN1010 dat een werkschakelaar verplicht is. Een werkschakelaar kan gebruikt worden voor niet-elektrotechnische werkzaamheden. Bij elektrotechnische werkzaamheden moet een lastscheider gebruikt worden. Nu zijn de meeste werkschakelaars tegenwoordig ook lastscheiders, maar dat geeft nog geen verplichting.

[ErikVers]

Jojan265 schreef op vrijdag 11 november 2022 @ 21:45:
[...]

Voor zover ik weet, staat er nergens in de NEN1010 dat een werkschakelaar verplicht is. Een werkschakelaar kan gebruikt worden voor niet-elektrotechnische werkzaamheden. Bij elektrotechnische werkzaamheden moet een lastscheider gebruikt worden. Nu zijn de meeste werkschakelaars tegenwoordig ook lastscheiders, maar dat geeft nog geen verplichting.

Lastscheider is inderdaad een betere benaming. Word alleen minder vaak toegepast in de praktijk

[Jojan265]

ErikVers schreef op vrijdag 11 november 2022 @ 21:56:
[...]


Lastscheider is inderdaad een betere benaming. Word alleen minder vaak toegepast in de praktijk

En die lastscheider mag dus ook een installatieautomaat zijn en hoeft dus niet perse een werkschakelaar ter plekke. Of in geval van een warmtepomp en een verwarmingselement: 2 installatieautomaten.

[ErikVers]

Jojan265 schreef op vrijdag 11 november 2022 @ 22:14:
[...]

En die lastscheider mag dus ook een installatieautomaat zijn en hoeft dus niet perse een werkschakelaar ter plekke. Of in geval van een warmtepomp en een verwarmingselement: 2 installatieautomaten.

Maar voldoet het dan als die in het apparaat zit….?
Kon dat handboek maar praten 😋 er is nogal wat verschil in interpretatie

[Jojan265]

ErikVers schreef op vrijdag 11 november 2022 @ 22:38:
[...]

Maar voldoet het dan als die in het apparaat zit….?
Kon dat handboek maar praten 😋 er is nogal wat verschil in interpretatie

Je moet sowieso een automaat in de meterkast hebben t.b.v. de kabel naar de warmtepomp. En ook één voor het verwarmingselement. Daarna ligt het er dus aan wat voor werkzaamheden je gaat uitvoeren. Indien je elektrotechnische werkzaamheden gaat uitvoeren, moet je dus een lastscheider (mag dus automaat zijn) gebruiken. Dat kan voor de meeste werkzaamheden de automaat in de warmtepomp zijn, maar als je de hele warmtepomp moet afkoppelen, dan moet je dus de automaat in de meterkast gebruiken.

[ErikVers]

Jojan265 schreef op vrijdag 11 november 2022 @ 22:54:
[...]

Je moet sowieso een automaat in de meterkast hebben t.b.v. de kabel naar de warmtepomp. En ook één voor het verwarmingselement. Daarna ligt het er dus aan wat voor werkzaamheden je gaat uitvoeren. Indien je elektrotechnische werkzaamheden gaat uitvoeren, moet je dus een lastscheider (mag dus automaat zijn) gebruiken. Dat kan voor de meeste werkzaamheden de automaat in de warmtepomp zijn, maar als je de hele warmtepomp moet afkoppelen, dan moet je dus de automaat in de meterkast gebruiken.

En die laatste automaat is niet in het zicht (meestal) als je aan t werk bent aan de WP dus plaats ik nu twee werkschakelaars. Op de muur direct bij de warmtepomp. Heb je gelijk mooi vast punt waar je kabels netjes heen gaan. Zo ieder zijn werkwijze.

Mijn vraag ging over het wel of niet mogen gebruiken van 1 apparaat die dus door 2 groepen word gevoed maar ik zal mijn vraag eens in het elektra forum plaatsen.

Nb je hebt wel een uitdagende profielfoto voor dit topic 😂

[Jojan265]

ErikVers schreef op vrijdag 11 november 2022 @ 23:00:


Nb je hebt wel een uitdagende profielfoto voor dit topic 😂

Ik wist niet dat het zo gevoelig lag LG en Panasonic.

Ik probeer in een aantal fora wat mee te lezen om gewoon zoveel mogelijk informatie op te doen. En het Panasonic forum is lekker fanatiek aan het tweaken en dus voor mij best interessant.

[Nachtwaker055]

Mijn CZ-TAW1 blijft tijdens de installatie aangeven dat de gebruikersnaam of het wachtwoord verkeerd is. Zelfs na een reset kom ik niet door deze stap heen. Iemand een tip?

[ErikVers]

Jojan265 schreef op vrijdag 11 november 2022 @ 23:04:
[...]

Ik wist niet dat het zo gevoelig lag LG en Panasonic.

Ik probeer in een aantal fora wat mee te lezen om gewoon zoveel mogelijk informatie op te doen. En het Panasonic forum is lekker fanatiek aan het tweaken en dus voor mij best interessant.

Gevoelig niet hoor, tis met een knipoog en je koopt vast ooit een mooie Pana, goede avond en genoeg fanatiekelingen hier dat klopt 👍✅

[Tiesert]

Nachtwaker055 schreef op vrijdag 11 november 2022 @ 23:04:
Mijn CZ-TAW1 blijft tijdens de installatie aangeven dat de gebruikersnaam of het wachtwoord verkeerd is. Zelfs na een reset kom ik niet door deze stap heen. Iemand een tip?

Ja, dat herinner ik me ook van het proces vorige maand. Maar bedoel je de Comfort/Smart Cloud of de Service Cloud? En doe je een reset van de CZ-TAW1 of een reset van het cloud wachtwoord?

[Aurelium]

Pejdref schreef op donderdag 10 november 2022 @ 18:58:
In afwachting van onze warmtepomp (Panasonic Monoblock) ben ik bezig met het ontwerp van ons klimaat systeem. We willen de begane grond en badkamer op verdieping verwarmen met vloerverwarming en de verdiepingskamers met fancoil units. Deze fancoil units willen we in de zomer tevens gebruiken om condenserend te koelen. Ons SWW zal ook met de warmtepomp verwarmd worden.

De verwarming op de verdiepingskamers (kantoor, kleedkamer, slaapkamer) zal enkel aangaan als we die nodig hebben. De slaapkamer willen we normaliter zo koel mogelijk houden en de kleedkamer zal waarschijnlijk alleen in de ochtend even aangaan bij koud weer. Het kantoor alleen bij thuiswerken (1 a 2 dagen per week). Deze wensen in combinatie met het feit dat vloerverwarming niet mogelijk is (afgezien van dure lichtgewicht oplossingen) op de verdiepingsvloer heeft ons voor de fancoil units oplossing doen kiezen. Een aparte lucht/lucht warmtepomp hebben we ook nog overwogen maar het is een tussenwoning dus we wilden niet nog een unit in de tuin die potentieel voor geluidsoverlast zorgt.

We hebben 4 modi waarin we willen kunnen draaien:
SWW run
Begane grond verwarming
Volledig verwarmen
Condenserend koelen

De verwarmen modi kunnen eventueel ook nog als niet-condenserend koelen gebruikt worden, dat veranderd aan de fysieke installatie echter niks. We hebben hier de volgende installatie met 1 drieweg- en 2 tweeweg kleppen bedacht:

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Nu is mijn vraag of jullie wellicht nog tips/suggesties hebben hoe het beter kan, en of de Panasonic (in combinatie met Heishamon) deze kleppen allemaal zelf kan aansturen of dat we hier een andere oplossing voor moeten verzinnen.

Ik heb ook nagedacht over deze opzet, maar ik heb er toch van afgezien vanwege de volgende nadelen

- het systeem wordt complexer
- de vraag of je voldoende afgifte hebt als je condenseren gaat koelen via de fancoils
- formeel noodzaak voor een buffervat vanwege minimale systeem inhoud bij enkel fancoils
- ik ga voor een parketvloer en met deze setup loop je toch het risico dat een falende 3 weg klep koud water of heet SSW water je vloer in stuurt. Weet niet of het reëel is, maar toch geen fijn idee...

[sjimmie]

Nachtwaker055 schreef op vrijdag 11 november 2022 @ 23:04:
Mijn CZ-TAW1 blijft tijdens de installatie aangeven dat de gebruikersnaam of het wachtwoord verkeerd is. Zelfs na een reset kom ik niet door deze stap heen. Iemand een tip?

Ik meen dat dat ergens met de complexiteit te maken had, dat bv een $ teken niet werkte ofzo.
En dat het activeren langer duurde dan ik had verwacht.

[Murkmans]

ErikVers schreef op vrijdag 11 november 2022 @ 20:13:
In de categorie NEN een vraag aan de hopelijk experts in de geldende regelgeving. (Nb mocht je een beter topic weten crospost dan gerust)

Ik had vandaag een discussie met een externe partij over het wel of niet voldoen van onze hier alom geprezen Panasonic Monoblock. Dit omdat een apparaat in één handeling zou moeten kunnen worden uitgeschakeld. En je natuurlijk in de praktijk twee werkschakelaars moet omzetten. (Hoofdunit+backupheater) deze twee in één werkschakelaar aansluiten mag ook weer niet.

Iemand hier die onderbouwd kan bevestigen dat bovenstaande een interpretatie dingetje is? Wellicht met goedgekeurde oraktijkvoorbeelden. Of bevind Panasonic hiermee zich in Nederland op glad ijs?

Hoe wij het hebben voorbereid:

In de meterkast kan je een fornuis groep gebruiken(2p+2n). In een 3-fase kast sluit je deze aan op een 3fase aardlek, waar bijvoorbeeld de wp op fase 1 zit, de backup op fase 2. Bij een aardfout, klappen ze er dan beide uit (volgens de nieuwe norm mag je (weer) 1polige automaten aansluiten op 3-fase aardlek)

Een 4 polige werkschakelaar buiten. Daarmee kan je de warmtepomp in 1 handeling uitzetten.

[ErikVers]

Murkmans schreef op zaterdag 12 november 2022 @ 08:47:
[...]


Hoe wij het hebben voorbereid:

In de meterkast kan je een fornuis groep gebruiken(2p+2n). In een 3-fase kast sluit je deze aan op een 3fase aardlek, waar bijvoorbeeld de wp op fase 1 zit, de backup op fase 2. Bij een aardfout, klappen ze er dan beide uit (volgens de nieuwe norm mag je (weer) 1polige automaten aansluiten op 3-fase aardlek)

Een 4 polige werkschakelaar buiten. Daarmee kan je de warmtepomp in 1 handeling uitzetten.

Oke dat is een manier, wat vinden anderen van Mukmans opzet?

zou zelf niet zo doen omdat ik niet twee groepen (ook al is het een kookgroep) in 1 werkschakelaar wil verbinden. Voorzover ik weet mag dit niet. Kwam dit tegen op een elektra forum: Je mag volgens de regels namelijk niet twee aparte groepen in een (las)doos (schakelaar) hebben

Dan ga ik liever voor twee aardlekautomaten en twee werkschakelaars. Ondanks dat dus dan een dubbele handeling word.

Kookgroep geen rare gedachte maar voelt wat bijzonder..

[ Voor 8% gewijzigd door ErikVers op 12-11-2022 09:15 ]

[Pejdref]

Aurelium schreef op zaterdag 12 november 2022 @ 08:40:
[...]


Ik heb ook nagedacht over deze opzet, maar ik heb er toch van afgezien vanwege de volgende nadelen

- het systeem wordt complexer
- de vraag of je voldoende afgifte hebt als je condenseren gaat koelen via de fancoils
- formeel noodzaak voor een buffervat vanwege minimale systeem inhoud bij enkel fancoils
- ik ga voor een parketvloer en met deze setup loop je toch het risico dat een falende 3 weg klep koud water of heet SSW water je vloer in stuurt. Weet niet of het reëel is, maar toch geen fijn idee...

Ah kijk, bedankt voor het delen. Je hebt dus besloten voor aparte systemen voor SWW, koeling en verwarming?

[Aurelium]

Pejdref schreef op zaterdag 12 november 2022 @ 09:26:
[...]


Ah kijk, bedankt voor het delen. Je hebt dus besloten voor aparte systemen voor SWW, koeling en verwarming?

Ja, ik kies voor een aparte SSW boiler op ventilatielucht. Zit ook weer subsidie op en levert meer redundantie op.

Koelen blijf ik mijn hoofd over breken, in ieder geval condenseren koelen. Ik wil geen losse airco, maar de enige optie die dan overblijft is koelen via ventilatielucht. Dan moet je je aanvoer kanalen van de ventilatie isoleren tegen condensatie. Zehnder heeft hier wel een oplossing voor met de comfoclime. Ik ga denk ik eerst kijken hoe ver ik kom met passieve vloer koeling en een goede WTW met nacht bypass. Eventueel kan ik in de toekomst dan nog zo'n actieve koeling in de ventilatie toevoegen.

[Murkmans]

ErikVers schreef op zaterdag 12 november 2022 @ 09:06:
[...]


Oke dat is een manier, wat vinden anderen van Mukmans opzet?

zou zelf niet zo doen omdat ik niet twee groepen (ook al is het een kookgroep) in 1 werkschakelaar wil verbinden. Voorzover ik weet mag dit niet. Kwam dit tegen op een elektra forum: Je mag volgens de regels namelijk niet twee aparte groepen in een (las)doos (schakelaar) hebben

Dan ga ik liever voor twee aardlekautomaten en twee werkschakelaars. Ondanks dat dus dan een dubbele handeling word.

Kookgroep geen rare gedachte maar voelt wat bijzonder..

https://www.elektrobode.n...-polig-63a-alfana-hsk4p63
Zo iets bijvoorbeeld.

Ik kom in de techniek wel meer onderverdeelkasten tegen waar meerdere groepen in en uitgaan. Belangrijkste is dat alle groepen mechanisch samen geschakeld kunnen worden, zij het met een hoofdschakelaar in een onderverdeelkast of met een werkschakelaar.

Dat was voor ons ook de insteek voor de fornuis groep (deze is uitsluitend mechanisch met elkaar verbonden).

De NEN kan op zoveel manieren worden geïnterpreteerd. Wat veel mensen bijvoorbeeld ook vergeten, dat het lostrekken van een stekker uit het stopcontact, ook als lastscheider mag dienen. Je zou dus ook 2 stopcontacten kunnen maken en de pana daar op aan sluiten. Voldoet je gewoon aan de gestelde norm.

[klump4u]

ErikVers schreef op zaterdag 12 november 2022 @ 09:06:
[...]


Oke dat is een manier, wat vinden anderen van Mukmans opzet?

zou zelf niet zo doen omdat ik niet twee groepen (ook al is het een kookgroep) in 1 werkschakelaar wil verbinden. Voorzover ik weet mag dit niet. Kwam dit tegen op een elektra forum: Je mag volgens de regels namelijk niet twee aparte groepen in een (las)doos (schakelaar) hebben

Dan ga ik liever voor twee aardlekautomaten en twee werkschakelaars. Ondanks dat dus dan een dubbele handeling word.

Kookgroep geen rare gedachte maar voelt wat bijzonder..

Ik heb mijn J5 ook op een kookgroep aangesloten, heb 3x25a maar beiden op dezelfde fase dus. Geen werkschakelaar buiten. Staat ook in de voortuin dus was er wat huiverig voor.

[ErikVers]

klump4u schreef op zaterdag 12 november 2022 @ 10:00:
[...]

Ik heb mijn J5 ook op een kookgroep aangesloten, heb 3x25a maar beiden op dezelfde fase dus. Geen werkschakelaar buiten. Staat ook in de voortuin dus was er wat huiverig voor.

Ik zelf op twee groepen en op fase 1 en fase 2 dit met name omdat ik op beide ook een zonnestroom omvormer heb en ik zo Liander een vriendendienst verleen 😋👍

[t.oswald]

Nachtwaker055 schreef op vrijdag 11 november 2022 @ 23:04:
Mijn CZ-TAW1 blijft tijdens de installatie aangeven dat de gebruikersnaam of het wachtwoord verkeerd is. Zelfs na een reset kom ik niet door deze stap heen. Iemand een tip?

Service Cloud of smart Cloud? Als je net bent aangemeld bij de service Cloud duurt het een uurtje voor je aanmelding werkt. Dan verzoek uit de smart Cloud sturen aan de service Cloud om aangesloten te worden. Je ziet, we missen nogal wat info van je.

[Jojan265]

ErikVers schreef op zaterdag 12 november 2022 @ 09:06:
[...]


Oke dat is een manier, wat vinden anderen van Mukmans opzet?

zou zelf niet zo doen omdat ik niet twee groepen (ook al is het een kookgroep) in 1 werkschakelaar wil verbinden. Voorzover ik weet mag dit niet. Kwam dit tegen op een elektra forum: Je mag volgens de regels namelijk niet twee aparte groepen in een (las)doos (schakelaar) hebben

Dan ga ik liever voor twee aardlekautomaten en twee werkschakelaars. Ondanks dat dus dan een dubbele handeling word.

Kookgroep geen rare gedachte maar voelt wat bijzonder..

Op zich is dit best toegestaan. En je hebt dan niet twee aparte groepen in je werkschakelaar, maar 2 aparte fasen. Dat is geen probleem. Het gaat erom, dat als 1 fase uit moet vallen, de andere fase mee uitgaat. Je kunt ook zelfs een drie-fase automaat gebruiken en een drie-fase werkschakelaar. Dat je dan maar 2 fasen ervan gebruikt is geen probleem.

[ErikVers]

Jojan265 schreef op zaterdag 12 november 2022 @ 11:13:
[...]

Op zich is dit best toegestaan. En je hebt dan niet twee aparte groepen in je werkschakelaar, maar 2 aparte fasen. Dat is geen probleem. Het gaat erom, dat als 1 fase uit moet vallen, de andere fase mee uitgaat. Je kunt ook zelfs een drie-fase automaat gebruiken en een drie-fase werkschakelaar. Dat je dan maar 2 fasen ervan gebruikt is geen probleem.

Dus jij zegt (ff los van kookgroep of twee losse aardlekautomaten in meterkast) dat je in de ABB 4polig twee verschillende groepen mag doorvoeren?

Mij is altijd geleerd dat je niet verschillende groepen in één verdeeldoos van welke categorie dan ook mag plaatsen…

https://www.abbconnect.nl...ordercode=2CMA142405R1000


Edit; misschien dat juist de kookgroep ervoor zorgt dat dit kan en mag. Nadeel is wel dat als iets de automaat kietelt ze er beiden uitklappen…

Dus aansluiten icm kookgroep mag wel in één verdeeldoos (werkschakelaar zoals in link in dit geval) en dan dus ook in 1buis de kabels of beter nog een 5aderige kabel, let op bovenstaande is een vraag en geen conclusie.

[ Voor 18% gewijzigd door ErikVers op 12-11-2022 12:07 ]

[natural colour]

Bij zware machines is de werkschakelaar in de stuurspanning opgenomen, voor een 2 groepen wp zet je 2 din relais in de (grote) groepenkast, bediend door een 2 polige werkschakelaar ter plaatse.

[Carboy54]

ErikVers schreef op vrijdag 11 november 2022 @ 23:00:
[...]


En die laatste automaat is niet in het zicht (meestal) als je aan t werk bent aan de WP dus plaats ik nu twee werkschakelaars. Op de muur direct bij de warmtepomp. Heb je gelijk mooi vast punt waar je kabels netjes heen gaan. Zo ieder zijn werkwijze.

Zodra je wat aan de elektra van de Panasonic wil doen zijn deze toch in het zicht? Dus lijkt mij het dan niet noodzakelijk??

[FransvWoerkom]

Murkmans schreef op zaterdag 12 november 2022 @ 08:47:
[...]


Hoe wij het hebben voorbereid:

In de meterkast kan je een fornuis groep gebruiken(2p+2n). In een 3-fase kast sluit je deze aan op een 3fase aardlek, waar bijvoorbeeld de wp op fase 1 zit, de backup op fase 2. Bij een aardfout, klappen ze er dan beide uit (volgens de nieuwe norm mag je (weer) 1polige automaten aansluiten op 3-fase aardlek)

Een 4 polige werkschakelaar buiten. Daarmee kan je de warmtepomp in 1 handeling uitzetten.

Ik neem aan dat je een 3-fase aardlekautomaat bedoelt. In de groepenkast horen per groep tenminste automaten voor bescherming van de draden.

[ErikVers]

Carboy54 schreef op zaterdag 12 november 2022 @ 12:21:
[...]


Zodra je wat aan de elektra van de Panasonic wil doen zijn deze toch in het zicht? Dus lijkt mij het dan niet noodzakelijk??

Klopt maar niet als de kast vrij wil schakelen voordat je hem opent?

[Tiesert]

Weet iemand waarom ie niet aangaat? Ingesteld op 30C directe watertemperatuur met dT van 4. De passieve externe thermostaat met hysterese van 0,2 meet 19,2 graden in de ruimte zonder zoninval, de actieve interne thermostaat geeft 19 graden aan (en klopt afgerond meestal met de externe thermostaat), de doeltemperatuur is 22 graden. De Pana moet dan toch aan gaan? Al herstart, daarna gaat het even goed, maar stopt weer. Het wordt fris hier...

[Carboy54]

ErikVers schreef op zaterdag 12 november 2022 @ 13:17:
[...]

Klopt maar niet als de kast vrij wil schakelen voordat je hem opent?

Dat risico is toch bijna hetzelfde lijkt mij. Bij volle bak regen open je hem sowieso niet 😄of loop je naar de meterkast.

[ Voor 4% gewijzigd door Carboy54 op 12-11-2022 14:40 ]

[t.oswald]

Tiesert schreef op zaterdag 12 november 2022 @ 13:50:
[Afbeelding]
Weet iemand waarom ie niet aangaat? Ingesteld op 30C directe watertemperatuur met dT van 4. De passieve externe thermostaat met hysterese van 0,2 meet 19,2 graden in de ruimte zonder zoninval, de actieve interne thermostaat geeft 19 graden aan (en klopt afgerond meestal met de externe thermostaat), de doeltemperatuur is 22 graden. De Pana moet dan toch aan gaan? Al herstart, daarna gaat het even goed, maar stopt weer. Het wordt fris hier...

Zet de thermostaat eens flink wat hoger, dan forceer je het aangaan van de Wp. Als de Wp eenmaal draait ga je weer terug naar de gewenste temperatuur.
(Werkt dat? Dan heb je te maken met de heerlijke comfort 0 instelling van de pana: thermostaat zegt aan. De pana reageert daarop met het afwerken van het protocol waarin allerlei regels zorgen voor een enorme vertraging. Voor mij de reden om WAR en autoshiften te kiezen en geen thermostaat.
Verlagen dT? De handleiding van de H zegt hoe lager de dT hoe hoger het comfort en hoe hoger de dT hoe zuiniger).

[Herw76]

hallo allemaal,

Ik ben een beetje de materialen bij elkaar aan het sprokkelen voor mijn warmtepomp.
Mijn warmtepomp komt naast ons huis te staan en wil dan 32 mm slang naar de zolder leggen .
Het laatste deel naar de warmtepomp wil ik met rvs slang aansluiten maar misschien 2 van 2 meter en onder de vloer koppelen .
Alleen de meeste slangen zijn niet diffusie dicht .
Weet iemand waar je die wel kan krijgen en misschien maakt het ook niet veel 4 meer op een geheel installatie.

[t.oswald]

Herw76 schreef op zaterdag 12 november 2022 @ 15:40:
hallo allemaal,

Ik ben een beetje de materialen bij elkaar aan het sprokkelen voor mijn warmtepomp.
Mijn warmtepomp komt naast ons huis te staan en wil dan 32 mm slang naar de zolder leggen .
Het laatste deel naar de warmtepomp wil ik met rvs slang aansluiten maar misschien 2 van 2 meter en onder de vloer koppelen .
Alleen de meeste slangen zijn niet diffusie dicht .
Weet iemand waar je die wel kan krijgen en misschien maakt het ook niet veel 4 meer op een geheel installatie.

Moet je echt naar de zolder? Geen cv leiding dichtbij de Wp om hem aan te sluiten?

[Herw76]

t.oswald schreef op zaterdag 12 november 2022 @ 15:43:
[...]

Moet je echt naar de zolder? Geen cv leiding dichtbij de Wp om hem aan te sluiten?

Jawel maar voor warmwater vat te verwarmen moet ik wel naar zolder.
En daar komt ok een buffervat

[ErikVers]

t.oswald schreef op zaterdag 12 november 2022 @ 15:38:
[...]

Zet de thermostaat eens flink wat hoger, dan forceer je het aangaan van de Wp. Als de Wp eenmaal draait ga je weer terug naar de gewenste temperatuur.
(Werkt dat? Dan heb je te maken met de heerlijke comfort 0 instelling van de pana: thermostaat zegt aan. De pana reageert daarop met het afwerken van het protocol waarin allerlei regels zorgen voor een enorme vertraging. Voor mij de reden om WAR en autoshiften te kiezen en geen thermostaat.
Verlagen dT? De handleiding van de H zegt hoe lager de dT hoe hoger het comfort en hoe hoger de dT hoe zuiniger).

Wat is je ingestelde setpoint Ta?

[t.oswald]

ErikVers schreef op zaterdag 12 november 2022 @ 15:48:
[...]


Wat is je ingestelde setpoint Ta?

Mijn reactie was op @Tiesert. Ik werk met een stooklijn

[ErikVers]

Tiesert schreef op zaterdag 12 november 2022 @ 13:50:
[Afbeelding]
Weet iemand waarom ie niet aangaat? Ingesteld op 30C directe watertemperatuur met dT van 4. De passieve externe thermostaat met hysterese van 0,2 meet 19,2 graden in de ruimte zonder zoninval, de actieve interne thermostaat geeft 19 graden aan (en klopt afgerond meestal met de externe thermostaat), de doeltemperatuur is 22 graden. De Pana moet dan toch aan gaan? Al herstart, daarna gaat het even goed, maar stopt weer. Het wordt fris hier...

Als (kort) loopt ff die grafiek delen?

Staat nog op externe thermostaat ingesteld? Ik had soortgelijk gedrag met de interne thermostaat.

[ErikVers]

t.oswald schreef op zaterdag 12 november 2022 @ 15:50:
[...]

Mijn reactie was op @Tiesert. Ik werk met een stooklijn

Zag het excuus bericht aangepast

[Tiesert]

ErikVers schreef op zaterdag 12 november 2022 @ 15:51:
[...]


Als (kort) loopt ff die grafiek delen?

Staat nog op externe thermostaat ingesteld? Ik had soortgelijk gedrag met de interne thermostaat.

Dank je wel. De externe thermostaat meet alleen, maar schakelt niet actief. Net als bij jou het geval was is de interne thermostaat die het schakelwerk doet. Hij is opgestart en de grafiek bijgevoegd,

[Tiesert]

t.oswald schreef op zaterdag 12 november 2022 @ 15:38:
[...]

Zet de thermostaat eens flink wat hoger, dan forceer je het aangaan van de Wp. Als de Wp eenmaal draait ga je weer terug naar de gewenste temperatuur.
(Werkt dat? Dan heb je te maken met de heerlijke comfort 0 instelling van de pana: thermostaat zegt aan. De pana reageert daarop met het afwerken van het protocol waarin allerlei regels zorgen voor een enorme vertraging. Voor mij de reden om WAR en autoshiften te kiezen en geen thermostaat.
Verlagen dT? De handleiding van de H zegt hoe lager de dT hoe hoger het comfort en hoe hoger de dT hoe zuiniger).

Hoi, ja daarom had ik 'm al opgeshift naar 22. Je zou denken dat ie dan wel aan gaat en het niet nodig is om nog verder omhoog te gaan. De dT verlagen kan wel, maar dan zal hij snel gaan pendelen vermoed ik? De machine is nogal zwaar voor dit weertype...

[ErikVers]

Tiesert schreef op zaterdag 12 november 2022 @ 16:33:
[...]


Dank je wel. De externe thermostaat meet alleen, maar schakelt niet actief. Net als bij jou het geval was is de interne thermostaat die het schakelwerk doet. Hij is opgestart en de grafiek bijgevoegd,
[Afbeelding]

Kan niet zoveel mee zonder legenda en de verticale as. Ik zou om te beginnen hem ff op war gooien dan heb je vnvnd lekker comfortabel huis en dan morgen ff opnieuw testen. Ik ben gestopt met de interne thermostaat ivm dit soort runs. Vermoedelijk te maken met een te hoge tr en de delta maar in war draait hij als een zonnetje. Nu tijdelijk met domotica of iftt kun je hem ook aftoppen icm WAR only

[t.oswald]

Tiesert schreef op zaterdag 12 november 2022 @ 16:36:
[...]

Hoi, ja daarom had ik 'm al opgeshift naar 22. Je zou denken dat ie dan wel aan gaat en het niet nodig is om nog verder omhoog te gaan. De dT verlagen kan wel, maar dan zal hij snel gaan pendelen vermoed ik? De machine is nogal zwaar voor dit weertype...

Dus niet gedaan. Ik bedoel even echt omhoog bv. naar 26 om aanslaan te forceren. Je wilde toch weten of ie het doet?
En nee, die 22 zit nog dicht op de 19, wat 19,5 kan zijn. Vijf minuten 26 en dan weer terug naar 22 dan zou de Wp moeten blijven draaien. De rest is kaboutertjes.

[ Voor 13% gewijzigd door t.oswald op 12-11-2022 17:40 ]

[Thorsd]

Herw76 schreef op zaterdag 12 november 2022 @ 15:40:
.
Alleen de meeste slangen zijn niet diffusie dicht .
Weet iemand waar je die wel kan krijgen en misschien maakt het ook niet veel 4 meer op een geheel installatie.

Ik heb diffusiedichte oxy-ban slangen op maat besteld bij Easy-fitt. 1 1/4 wartel die gelijk op de warmtepomp gaat aan de ene kant, en 28 steek (voor knelkoppeling) aan de andere kant. Erg tevreden over.

[Tiesert]

ErikVers schreef op zaterdag 12 november 2022 @ 17:17:
[...]


Kan niet zoveel mee zonder legenda en de verticale as. Ik zou om te beginnen hem ff op war gooien dan heb je vnvnd lekker comfortabel huis en dan morgen ff opnieuw testen. Ik ben gestopt met de interne thermostaat ivm dit soort runs. Vermoedelijk te maken met een te hoge tr en de delta maar in war draait hij als een zonnetje. Nu tijdelijk met domotica of iftt kun je hem ook aftoppen icm WAR only

Ja, dat is wel heel dom van mij om zonder verticale as en legenda op te sturen. Excuses, te gehaast geweest denk ik. Ik had IFTTT draaien vanuit mijn Fibaro HC2. Die kon dan via een webhook via IFTTT omhoog shiften als de externe thermostaat, met hysterese van 0,1 of 0,2 merkte dat het kouder werd dan 20,2C.

Maar IFTTT krijgt dan regelmatig een hele bak met opdrachten van de scene(s) uit de Fibaro. Ik kan maar niet vinden waar dat in zit. Elke 2 minuten ging hij na wat de temperatuur was en als het <= 20,2C was, een startopdracht sturen met een hogere doeltemperatuur, en een variabele wegschrijven zodat hij weet dat de opdracht is gestuurd (omdat het nu eenmaal langer dan 2 minuten duurt om de temperatuur omhoog te krijgen).

Hij gaat iig wel weer aan nu, als ik de thermostaat omhoog krik. Bedankt voor het meedenken (ook @t.oswald )

[ecn1985]

Vandaag eindelijk de WP geplaatst en begin gemaakt met alles aansluiten.







Valt dan toch tegen hoe stug 32mm persleiding is, ondanks dat ik maar een paar knikken hoef te maken.

So far so good.

komende week:

- aanpassing meterkast
- Flexslang naar WP
- afpersen leidingwerk
- Inbedrijfstelling
- isolatie

[Jojan265]

ErikVers schreef op zaterdag 12 november 2022 @ 11:48:
[...]


Dus jij zegt (ff los van kookgroep of twee losse aardlekautomaten in meterkast) dat je in de ABB 4polig twee verschillende groepen mag doorvoeren?

Mij is altijd geleerd dat je niet verschillende groepen in één verdeeldoos van welke categorie dan ook mag plaatsen…

https://www.abbconnect.nl...ordercode=2CMA142405R1000


Edit; misschien dat juist de kookgroep ervoor zorgt dat dit kan en mag. Nadeel is wel dat als iets de automaat kietelt ze er beiden uitklappen…

Dus aansluiten icm kookgroep mag wel in één verdeeldoos (werkschakelaar zoals in link in dit geval) en dan dus ook in 1buis de kabels of beter nog een 5aderige kabel, let op bovenstaande is een vraag en geen conclusie.

Nee, ik zeg dat je in een werkschakelaar wel 2 fasen mag schakelen van dezelfde groep. In dit geval een kookgroep of een driefasen groep. Het wordt als 1 groep gezien, aangezien ze tegelijk uitschakelen bij een fout in 1 fase.

[Carboy54]

ecn1985 schreef op zaterdag 12 november 2022 @ 18:10:
Vandaag eindelijk de WP geplaatst en begin gemaakt met alles aansluiten.

[Afbeelding]

[Afbeelding]

[Afbeelding]

Valt dan toch tegen hoe stug 32mm persleiding is, ondanks dat ik maar een paar knikken hoef te maken.

So far so good.

komende week:

- aanpassing meterkast
- Flexslang naar WP
- afpersen leidingwerk
- Inbedrijfstelling
- isolatie

Mooie Fischer steunen 🙃 en dicht bij de verdeler 👍

[twain4me]

ecn1985 schreef op zaterdag 12 november 2022 @ 18:10:
Vandaag eindelijk de WP geplaatst en begin gemaakt met alles aansluiten.

[Afbeelding]

[Afbeelding]

[Afbeelding]

Valt dan toch tegen hoe stug 32mm persleiding is, ondanks dat ik maar een paar knikken hoef te maken.

So far so good.

komende week:

- aanpassing meterkast
- Flexslang naar WP
- afpersen leidingwerk
- Inbedrijfstelling
- isolatie

lekker bezig vergeet de 32mm buis buiten niet iets naar beneden te buigen dan waterd het vanzelf naar buiten ipv naar binnen.

[ecn1985]

twain4me schreef op zaterdag 12 november 2022 @ 18:40:
[...]


lekker bezig vergeet de 32mm buis buiten niet iets naar beneden te buigen dan waterd het vanzelf naar buiten ipv naar binnen.

Ga ik zeker doen, moet het allemaal nog 'recht' buigen en in de juiste positie.

[-NRG-]

Herw76 schreef op zaterdag 12 november 2022 @ 15:45:
[...]

Jawel maar voor warmwater vat te verwarmen moet ik wel naar zolder.
En daar komt ok een buffervat

Geen ruimte onder de trap?

[ecn1985]

Carboy54 schreef op zaterdag 12 november 2022 @ 18:30:
[...]


Mooie Fischer steunen 🙃 en dicht bij de verdeler 👍

Ja afstand tot verdeler is maar 6 meter zonder 90gr bochten, optimale flow.

[Carboy54]

Herw76 schreef op zaterdag 12 november 2022 @ 15:45:
[...]

Jawel maar voor warmwater vat te verwarmen moet ik wel naar zolder.
En daar komt ok een buffervat

Of een warmtepompboiler wellicht? Buffervat??

[-NRG-]

Carboy54 schreef op zaterdag 12 november 2022 @ 18:47:
[...]


Of een warmtepompboiler wellicht? Buffervat??

Inderdaad, het is dat ik een houten vloer op zolder heb, anders was dat mijn eerste keus geweest. Met subsidie ongeveer even duur en maakt het aansluiten makkelijker.

[MikeyMan]

ecn1985 schreef op zaterdag 12 november 2022 @ 18:10:
Vandaag eindelijk de WP geplaatst en begin gemaakt met alles aansluiten.

[Afbeelding]

[Afbeelding]

[Afbeelding]

Valt dan toch tegen hoe stug 32mm persleiding is, ondanks dat ik maar een paar knikken hoef te maken.

So far so good.

komende week:

- aanpassing meterkast
- Flexslang naar WP
- afpersen leidingwerk
- Inbedrijfstelling
- isolatie

Vanwaar de keuze om hem alsnog aan de muur te bevestigen?

Qua ontkoppeling zou ie op de grond m.i. beter uit komen.

[ecn1985]

MikeyMan schreef op zaterdag 12 november 2022 @ 18:52:
[...]


Vanwaar de keuze om hem alsnog aan de muur te bevestigen?

Qua ontkoppeling zou ie op de grond m.i. beter uit komen.

Leek me makkelijker en ik vind het mooier maar dat is persoonlijk. Heb de steunen vastgezet met 'trillingsvrije' pluggen. De WP staat op dempers en in sluit de WP aan met flexslang. Hopelijk is dat voldoende. Daarbij hang hij tegen de garage dus ik verwacht zelf dat het wel meevalt.
