Heb je zo'n voetventiel en thermostaat weleens bekeken? Zitten haast dicht. Dus ruisen lijkt me inderdaad niet gek.
:fill(white):strip_exif()/f/image/hhX92TzDEC1eoaBry9tqzbfC.png?f=user_large)
[ Voor 22% gewijzigd door MikeyMan op 27-09-2022 08:10 ]
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/LH5oPSSH3HUKx3VbRUkO6HgP.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/LSXVqIsVV4DpMvaSjTgeQCM3.jpg?f=user_large)

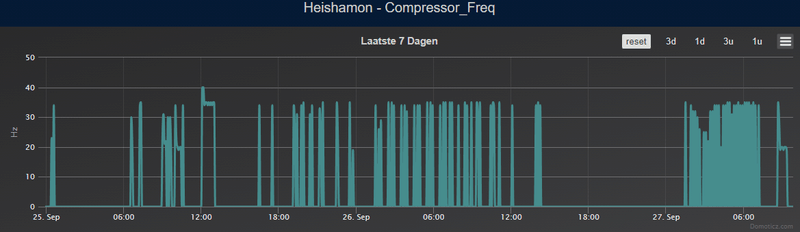

Ja, dat zou ook mijn aanname zijn... Je ziet hier de overgang van externe thermostaat naar watersturing:
:fill(white):strip_exif()/f/image/Mgj5WPruMhwZBbP2zkBGl8pG.png?f=user_large)
:fill(white):strip_exif()/f/image/AUKTnunRNoMlsrdLacBXgIt5.png?f=user_large)
[ Voor 25% gewijzigd door MikeyMan op 27-09-2022 11:23 ]
Helaas zo stom geweest om destijds te kiezen voor een model dat niet om te bouwen is. Zsm vervangen dat spul
SWW flow op 10L/Min?
Ik begreep dat boven een bepaalde temperatuur altijd electrisch wordt bijverwarmd.:
[...]
mag hopen dat met deze buiten T nog wel even zonder elec. element kan
[ Voor 24% gewijzigd door MikeyMan op 27-09-2022 14:45 ]
Dat het zolang duurt; maakt mij niet uit
12,85kWp - ZB 7,5m2/400l - 5kW Pana H WP (CV&SWW) - 13,8kWh accu
Ja oké dat zou kunnen inderdaad. De 55 moet ie nog wel aankunnen met 10°C buiten lijkt mij. Maar dat staat hier los van nu
[ Voor 13% gewijzigd door Crazy- op 27-09-2022 14:55 ]
12,85kWp - ZB 7,5m2/400l - 5kW Pana H WP (CV&SWW) - 13,8kWh accu
Prima toch? Nadeel is alleen dat je in die tijd niet ook kan verwarmen, maar als dat geen issue is, lekker laten gaan.:
[...]
Dat het zolang duurt; maakt mij niet uit
Het gaat om 400 liter - die van 41 naar 5x mag/moet gaan.
Weet niet of een 5kW 1 fase model minder flow kan produceren dan een 9kW 3fase T-Cap, maar het verschil lijkt me wel erg groot
Met CV trekt ie ook 15; defrost 20.:
[...]
Weet niet of een 5kW 1 fase model minder flow kan produceren dan een 9kW 3fase T-Cap, maar het verschil lijkt me wel erg groot
12,85kWp - ZB 7,5m2/400l - 5kW Pana H WP (CV&SWW) - 13,8kWh accu
zelfde pomp. de 5kw "mag" wel minder pompen voor je in storing gaat. dacht dat de 5kW ergens onder/rond de 8 of 9l/min in storing gaat.:
[...]
Weet niet of een 5kW 1 fase model minder flow kan produceren dan een 9kW 3fase T-Cap, maar het verschil lijkt me wel erg groot
[ Voor 18% gewijzigd door flippy op 27-09-2022 15:02 ]
wat een geheim agent toch allemaal niet moet doen om incognito op zijn werk te verschijnen
Komt omdat jij alleen flow door de aanvoerleidingen van de verdelers trekt. Je hebt geen radiatoren of lange slangen die weerstand bieden. Je zou tzt de pumpduty wat omlaag kunnen zetten, scheelt wat stroomverbruik.:
[...]

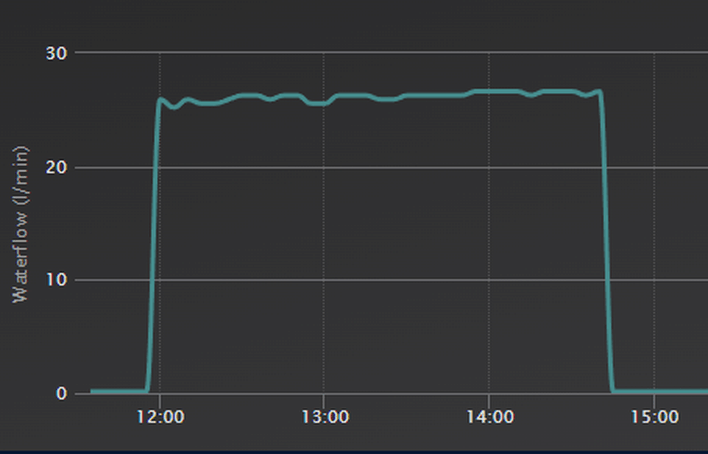

Ik zie het volgende tijdens de run van afgelopen zondag:
[Afbeelding]
Loopt zelfs op tegen het einde
Boven een bepaalde ingestelde SWW temperatuur gaat hij sowieso op het element omdat hij dan boven de max temp van de WP komt. (dat is niet alleen bij de legonella run):
[...]
mag hopen dat met deze buiten T nog wel even zonder elec. element kan
[ Voor 6% gewijzigd door sjimmie op 27-09-2022 16:09 ]
Panasonic 7kW J-Series Split + 190 liter SWW, 2750+2100Wp Oost-West
Dat is logisch. Warmer water is "dunner", en stroom daardoor makkelijker. Ik zie hetzelfde op mijn Kamstrup.:
Ik zie het volgende tijdens de run van afgelopen zondag:
[Afbeelding]
Loopt zelfs op tegen het einde
[ Voor 3% gewijzigd door Andrehj op 27-09-2022 18:40 ]
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Am6dHcxQiwSVsWl2Vv1MalHx.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/oQTE3SEk4gghtvDslex8SuCR.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/yq8TgZXNZuXQOGxwZ0e53DDu.jpg?f=user_large)
Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)
Kleine bump, klopt mijn gedachtengang een beetje?:
Sinds kort een Heishamon aan mijn 7kW J serie aangesloten om de boel te monitoren. Ik heb vooral veel last van start/stops. Ik heb helaas HA nog niet draaien dus ik kan nog geen hippe grafiekjes laten zien.
Setup is als volgt: 3 verdiepingen VW, begange grond is master, rest slave. Er zit wel een klein buffervat nog tussen.
Echter heb ik vandaag wel regelmatig de waardes uit Heishamon gehaald en die opgeschreven. Een van de zaken die ik nog niet kan plaatsen is het volgende:
Afgelopen paar uur is er geen warmte vraag vanuit de VW en de VW pomp staat ook uit. Echter zie ik wel dat de TOP1: Pumpflow constant aan staat op ~20l/min.
Verder valt het volgende op:
TOP5 Main_Inlet_Temp 24 °C
TOP6 Main_Outlet_Temp 24 °C
TOP7 Main_Target_Temp 27 °C
Top5&6 blijven dalen, tot ~23°C en dan slaat de warmtepomp aan voor ~3min, waarna outlet temp weer op de ~30°C zit. De 23°C komt vanwege de 5 graden delta.
Ik snap alleen echter niet waarom de pomp nog de hele tijd aanstaat en daardoor (of andersom) de inlet/outlet temperaturen dalen, terwijl er geen warmte vraag is vanuit het systeem.
Edit:
Net even ook aan de leidingen gevoeld, de pomp is dus constant bezig met het buffervat aan het opwarmen. Nu nog uitvolgelen waarom de WP denkt dat hij de buffertank moet rondpompen..
Edit2:
Topic verder doorzocht en als in het goed begrijp:
Waterpomp draait ivm WAR (compensatie curve) om leiding water te meten. WP staat op dit moment ingesteld dat hij de interne thermostaat moet gebruiken. Idealiter pak je een externe thermostaat via CN4 om er voor te zorgen dat de waterpomp niet constant hoeft te draaien voor een meting.
www.frees-it.com
. Ik heb alleen de opengaande (slaapkamer)ramen getekend.:fill(white):strip_exif()/f/image/hgkdEFBOqAZXiCoypjlpGqcu.png?f=user_large)
Even overleggen met buren en dan voor A gaan. Ophangen is niet handig en levert voor jullie beiden meer overlast op. Bij A zit de garage er nog tussen, de buren horen daar gegarandeerd niets van.:
Ik ben verder aan het uitwerken waar ik m'n 7kW monobloc ga plaatsen.
Ik had oorspronkelijk bedacht de warmtepomp op positie A in plaatje onder te zetten. Vlakbij m'n CV-hok en een loze plek op de inrit tegenover garage van de buren. Echter de perceelgrens is op 3.5 meter waardoor je op de grens te hoog uitkomt (~52 dB geluidsdruk, via 68 dB geluidsvermogen van de 7Kw op 3.5m afstand). Nu denk ik dat het uiteindelijk wel meevalt gezien de 10 meter afstand naar raam buren maar het is dan niet volgens de norm (?). Ik zie nog iets over schermcorrecties in de handleiding van de rekentool van de overheid maar is me nog niet duidelijk hoe dat werkt.
Heeft iemand een vergelijkbare situatie al eens doorgerekend of beter nog in de praktijk gezien?
Alternatief is positie B. Hier zou de warmtepomp hangen aan de gevel boven plat dak. Niet op plat dak zelf omdat die van hout is. Ophangen met trillingsdempende pluggen in de muur & veren op de beugels. Vraag is of dat voldoende is, met name vanwege slaapkamerraam op korte afstand. Dus dit is waarschijnlijk een slecht alternatief. Ook hier benieuwd naar wat ervaringen.
Situatieschets onder, verhoudingen kloppen niet precies
[Afbeelding]
Wat is precies je vraag/doel? 😋:
[...]
Kleine bump, klopt mijn gedachtengang een beetje?
[ Voor 6% gewijzigd door ErikVers op 27-09-2022 23:23 ]
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Bij 60Hz hoor ik tot op 2m afstand nauwelijks enig geluid uit de 9kW Pana buiten-unit komen.:
Ik ben verder aan het uitwerken waar ik m'n 7kW monobloc ga plaatsen.
Ik had oorspronkelijk bedacht de warmtepomp op positie A in plaatje onder te zetten. Vlakbij m'n CV-hok en een loze plek op de inrit tegenover garage van de buren. Echter de perceelgrens is op 3.5 meter waardoor je op de grens te hoog uitkomt (~52 dB geluidsdruk, via 68 dB geluidsvermogen van de 7Kw op 3.5m afstand). Nu denk ik dat het uiteindelijk wel meevalt gezien de 10 meter afstand naar raam buren maar het is dan niet volgens de norm (?). Ik zie nog iets over schermcorrecties in de handleiding van de rekentool van de overheid maar is me nog niet duidelijk hoe dat werkt.
Heeft iemand een vergelijkbare situatie al eens doorgerekend of beter nog in de praktijk gezien?
Alternatief is positie B. Hier zou de warmtepomp hangen aan de gevel boven plat dak. Niet op plat dak zelf omdat die van hout is. Ophangen met trillingsdempende pluggen in de muur & veren op de beugels. Vraag is of dat voldoende is, met name vanwege slaapkamerraam op korte afstand. Dus dit is waarschijnlijk een slecht alternatief. Ook hier benieuwd naar wat ervaringen.
Situatieschets onder, verhoudingen kloppen niet precies
[Afbeelding]
Haal dat buffervat er maar eens tussenuit en zet de flow vast en niet op dt laten werken, dus op Max flow instellen.:
[...]
Kleine bump, klopt mijn gedachtengang een beetje?
:fill(white):strip_exif()/f/image/LRqZgqNoobxfvNW3BuXjQZ6Y.png?f=user_large)
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
Dit is de interne sensor. Neem aan dat Panasonic hem op een handige manier in het apparaat heeft gestopt?
[ Voor 7% gewijzigd door MikeyMan op 28-09-2022 20:10 ]
Hij zit aan de achterkant van de buitenunit. In dat plastic pijpje.:
[...]
Dit is de interne sensor. Neem aan dat Panasonic hem op een handige manier in het apparaat heeft gestopt?
Geen idee waar dat ding zit in de buitenunit, maar zal toch geen zon-instraling kunnen zijn?
edit: het is toch niet dat zwarte slangetje dat aan de achterkant van de unit bovenaan uit de kast komt he?
Jazeker wel.:
[...]
Dit is de interne sensor. Neem aan dat Panasonic hem op een handige manier in het apparaat heeft gestopt?
Geen idee waar dat ding zit in de buitenunit, maar zal toch geen zon-instraling kunnen zijn?
edit: het is toch niet dat zwarte slangetje dat aan de achterkant van de unit bovenaan uit de kast komt he?
Voordat @FransvWoerkom daadwerkelijk de pagina in de handleiding toont waar dat staat... RTFM. Nee, echt. Dit kan je vrij makkelijk in de handleiding vinden
Sinds de 2 dagen regel reageer ik hier niet meer
Ik geloof je gelijk... Maar zowel in de operating manual als de service manual zie ik het niet staan.:
[...]
Voordat @FransvWoerkom daadwerkelijk de pagina in de handleiding toont waar dat staat... RTFM. Nee, echt. Dit kan je vrij makkelijk in de handleiding vinden
:fill(white):strip_exif()/f/image/VvmC1foSUMZNhK5unSRzbxJK.png?f=user_large)
[ Voor 5% gewijzigd door djoenez op 29-09-2022 09:15 ]
https://www.panasonicproc...loc%20R32%20Serie%20J.pdf:
[...]
Ik geloof je gelijk... Maar zowel in de operating manual als de service manual zie ik het niet staan.
Kan ook aan m'n bril liggen
Sinds de 2 dagen regel reageer ik hier niet meer
[ Voor 7% gewijzigd door MikeyMan op 29-09-2022 12:03 ]
Even een oude gloeilamp of de stofzuiger eraan hangen?:
Ik heb een driefase J-series van 9kw.
Deze is op 1 driefase en 1 eenfase aangesloten.
Ben nu aan het rommelen met de energiemeters.
Heb de driefase nu aan de praat lijkt het.
Maar hoe kan ik verbruik van de andere groep forceren?
Heb een legionella run geforceerd. En die loopt nu.
Zie ook in heishamon dat de internal heater aan staat.
Maar zie (ook op de meter zelf) geen verbruik op de enkele fase groep.
Zit er nog een tweede heater in het ding? Hoe kan ik verbruik op de eenfasegroep forceren?
Tis nu een keer droog, dus mooi moment om het ff te regelen voor de winter.
Panasonic 7kW J-Series Split + 190 liter SWW, 2750+2100Wp Oost-West
Haha, I like it
[ Voor 7% gewijzigd door MikeyMan op 29-09-2022 12:12 ]
#team_UTC+1
An investment in knowledge always pays the best interest - Benjamin Franklin
You can call me McOverloper Mini '12 i7/16/256 Air '13 i5/8/256 iPad mini 5 64GB iPhone SE 128GB
Bedankt! Dat zocht ik!
:fill(white):strip_exif()/f/image/axSmr7SxrCt5g3hGkcFXG7yq.png?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Li2o42Fnv9XTJTzPxC2LN2xF.jpg?f=user_large)
[ Voor 17% gewijzigd door wtu op 29-09-2022 19:50 ]

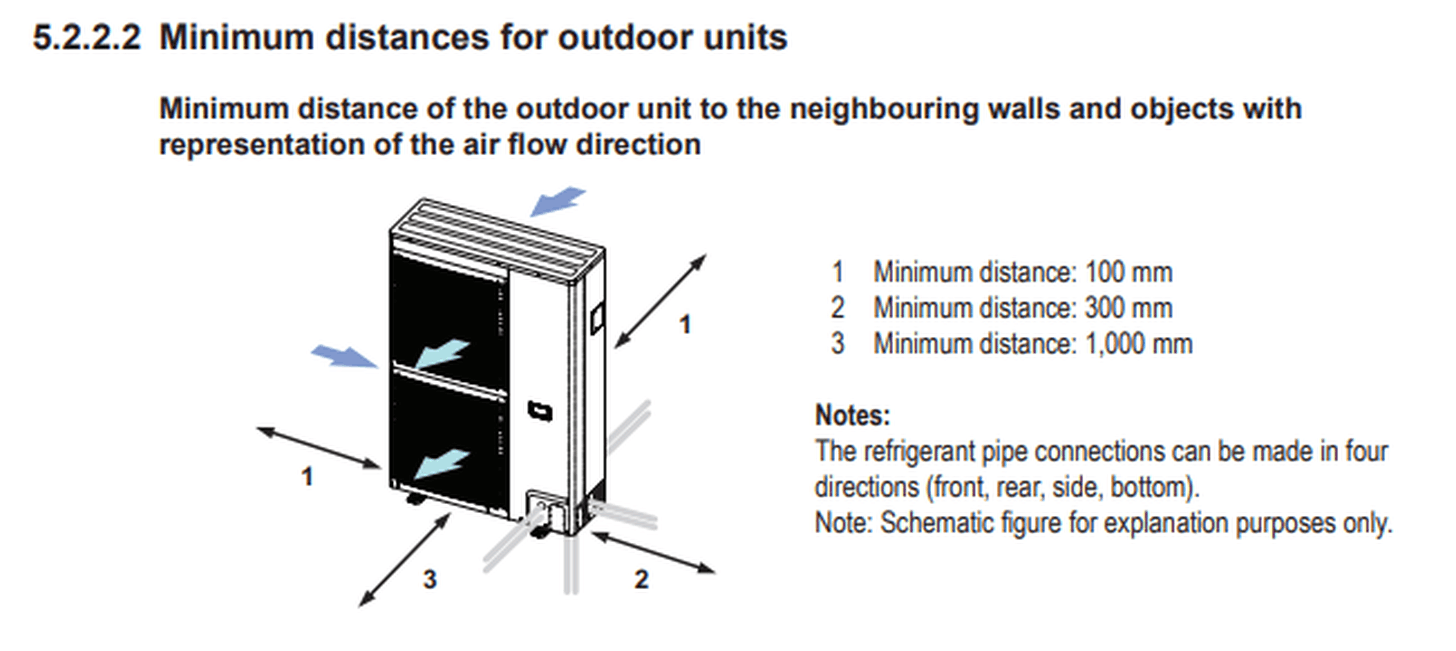

Deze screenshot uit sectie 5.2.2.2 is voor de bi blocs.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/vrXehc5723M7XhcKj2rgdGUr.jpg?f=user_large)
enphase 8300wp (3460 ZO, 2740 ZW, 2100 NO), 2x20 vacuümbuizen op 300l SWW, Panasonic WH-MXC12J9E8, gasloos sinds Juni 2022 Stromer st3 voor woon-werk
