Haha, heeft geen zin, scheelt voor de rest maar n uurtje rijden, en helemaal door nl gaan bezorgen is ook geen optie:
Start een inkoopactie, zodat je aanhanger zwaarder wordt.
Duidelijk, doen we dat!
Zou ook voor een bestelbusje gaan. Net zoals Andrehj voorstelt.
Dit is geen apperaat wat je even neerlegt (als het al zou mogen).
Denk ook niet dat het in een V70 past (ook niet liggend), zolang hij in de doos zit.
Is best wel een bakbeest.
PV: Zuid 3.5kWp | Z-W 1.6kWp | Horizontaal (dunne film buis) 2kWp | totaal 7.15kWp | 5kW Panasonic H icm Heishamon | infrarood vloerverwarming | Label A in huis uit 1939
:strip_exif()/u/396800/D-_3427da0a9c293b63f2a66dea2e642102.gif?f=community)
:fill(white):strip_exif()/f/image/wgkhdTOsnPKlIWSsGpcBD6yN.png?f=user_large)

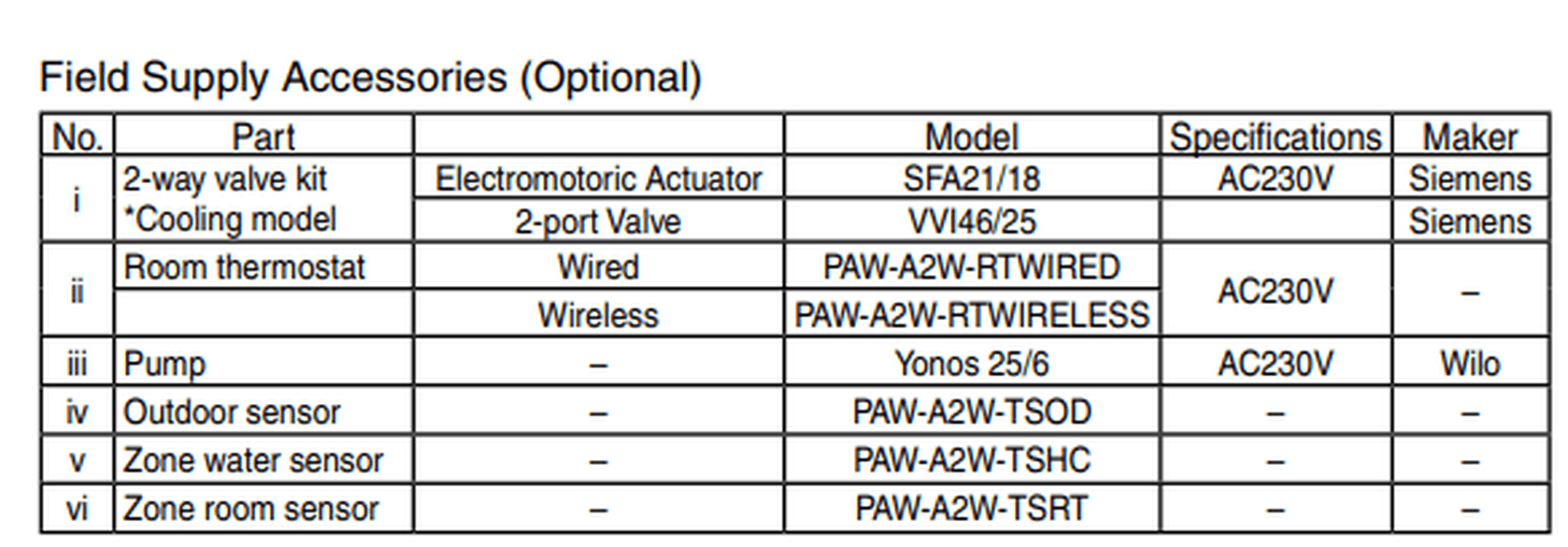

Volgens de install guide is het een 230V aansluiting. Dat zou ik per definitie niet over een paar laagspanningsdraadjes doen.
EDIT: op diezelfde aansluiting (externe thermostaat) heb ik mijn zelfbouw thermostaat aangesloten. Tussen thermostaat beneden en aansluiting op zolder lopen wel dunne draadjes en op zolder gebruik ik dan een relais die de ontkoppeling en veiligheid van 230V verzorgt. Mijn thermostaat stuurt 5V.
[ Voor 21% gewijzigd door sjimmie op 15-09-2021 13:04 ]
Panasonic 7kW J-Series Split + 190 liter SWW, 2750+2100Wp Oost-West
Vandaar een Shelly. Dan heb je alles in één bewezen veilig en afgeschermd met een behuizing. Behalve dat een Shelly enkel 220v AC of 12-60 DC werkt
Anders kom je toch op dit soort modules uit:
[ Voor 22% gewijzigd door CurlyMo op 15-09-2021 15:50 ]
Sinds de 2 dagen regel reageer ik hier niet meer
Ik niet. Uiteindelijk zijn al die gelinkte relais exact hetzelfde als wat je op Ali vind
Er geen ding dat ook daadwerkelijk de Room_Thermostat_Temp waarde beïnvloed van de WP, zodat je netjes de decimaal precieze temperatuur gaat zien via de Heishamon?
Sinds de 2 dagen regel reageer ik hier niet meer
Als ali ze verkoopt en ook NL webshops, wat maakt dan de ene of de andere beter of slechter?:
[...]
Ik niet. Uiteindelijk zijn al die gelinkte relais exact hetzelfde als wat je op Ali vind
Er geen ding dat ook daadwerkelijk de Room_Thermostat_Temp waarde beïnvloed van de WP, zodat je netjes de decimaal precieze temperatuur gaat zien via de Heishamon?
De Room_thermostat_temp zal de meting zijn van de "interne thermostaat", dus de ntc die in de bedieningsunit zit.
Panasonic 7kW J-Series Split + 190 liter SWW, 2750+2100Wp Oost-West
Ik zou wat schetsen moeten maken om te puzzelen, maar ik denk dat je het zou kunnen beperken met alleen een aantal diodes aan de kant van de thermostaat en aan de WP zijde dan een voedinkje met 2 ralais en nog wat diodes. Maar ik vrees dat ik helemaal volgepland ben met werk en ff geen schets-inspiratie heb.

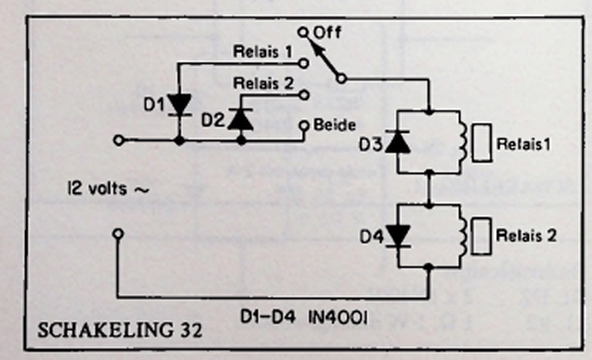

Ongeveer zoiets:
:fill(white):strip_exif()/f/image/g9tMJ7iHLu44jrd7103u9kTw.png?f=user_large)
Deze schakeling gaat dan uit van wisselspanning waardoor je ook tegelijk beide relais kan aanspreken en zou ook werken met gelijkspanning zonder dat je dan beide tegelijk kan sturen. En ik weet zo 1-2-3 dan niet waar je precies de 2 bestaande draden inzet. (zo uit mijn hoofd zou de ene draad degene links van D1 zijn en de andere draad degene rechts van de schakelaar)
[ Voor 37% gewijzigd door sjimmie op 16-09-2021 08:35 ]
Panasonic 7kW J-Series Split + 190 liter SWW, 2750+2100Wp Oost-West
Voor diegene die het iets interesserd, het ging prima met de aanhanger :-)
Stuiteren was er niet bij, blijkbaar is het stukje duitse snelweg tussen Immotech en hier goed genoeg.
:strip_exif()/f/image/liEnVIwknaHRz99TiOJm5kdc.jpg?f=fotoalbum_large)
Stuiteren was er niet bij, blijkbaar is het stukje duitse snelweg tussen Immotech en hier goed genoeg.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/liEnVIwknaHRz99TiOJm5kdc.jpg?f=user_large)
:strip_icc():strip_exif()/u/54750/crop5c31fbb9b9dcc_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/1268322/crop5ee772f3aa806_cropped.jpeg?f=community)
Op de aanvoer- en retouraansluitingen van mijn vloerverwarmingverdeler, ja. Kan ik per groep (ik heb 5 groepen) de dT in de gaten houden. Gewoon omdat het kan.
Als we het hebben over een thermostaat voor de WP, dan kan je vrij luxe versies nemen die weektimers e.d. allemaal ondersteunen, maar als je gewoon 24/7 wil verwarmen is een simpele enkele temperatuursthermostaat ook gewoon werken. Mits ze maar aan/uit bediening doen.
Klopt het dan dat dit soort apparaten ook prima werken?
https://www.comwo.nl/nl/1...-round-thermostaat-aanuit
Of als ik iets luxer wil deze:
https://www.comwo.nl/nl/1...ch-klokthermostaat-aanuit
Die zijn namelijk ook voor leuke bedragen 2de hands te vinden. Ook vind ik hem mooier dan de panasonic thermostaat.
Klopt het dan dat dit soort apparaten ook prima werken?
https://www.comwo.nl/nl/1...-round-thermostaat-aanuit
Of als ik iets luxer wil deze:
https://www.comwo.nl/nl/1...ch-klokthermostaat-aanuit
Die zijn namelijk ook voor leuke bedragen 2de hands te vinden. Ook vind ik hem mooier dan de panasonic thermostaat.
Sinds de 2 dagen regel reageer ik hier niet meer
Die 230v boeit niet want daar is mijn bekabeling niet geschikt voor
Sinds de 2 dagen regel reageer ik hier niet meer
Wat dacht je van die honeywell chronotherm touch modulation (voor opentherm)? Die kan wel koelen aangeven.:
[...]
Die 230v boeit niet want daar is mijn bekabeling niet geschikt voor
Vervolgens hang je er een arduino opentherm slave (doet alsof ie een CV ketel is) aan, bijv de https://www.tindie.com/pr...m-gateway-arduino-shield/ of deze https://diyless.com/product/slave-opentherm-shield
Vervolgens de library https://github.com/jpraus/arduino-opentherm
En dan zorgen dat je de relais aanstuurt op de panasonic voor cool of heat.
(Of moeten we dit gewoon integreren in een nieuw heishamon bordje inclusief de opentherm slave code... *ponder*)
Wat ik hier las is dat de interne sensor van Panasonic niet goed is. Ik kan daardoor redelijk simpel een externe sensor aansluiten via het dakraam (zit een pvc pijpje om een een sensor doorheen te drukken)
Maar icm WAR zal ik dus een externe sensor in de pana zelf moeten aansluiten dus
Als de pana nu in de zon staat schiet de temp omhoog naar 32 graden terwijl dat niet het geval is.Dus in de winter kan dit misschien problemen geven?
[ Voor 7% gewijzigd door Possible op 17-09-2021 08:55 ]
Gasloos sinds 2020 - 3240wp-Z Live 5100wp-W Live 8340wp-Merged Live Altantic Explorer 200 Live
Ja, heishamon kan niet de waardes van de interne of externe sensor overschrijven helaas.:
[...]
Wat ik hier las is dat de interne sensor van Panasonic niet goed is. Ik kan daardoor redelijk simpel een externe sensor aansluiten via het dakraam (zit een pvc pijpje om een een sensor doorheen te drukken)
Maar icm WAR zal ik dus een externe sensor in de pana zelf moeten aansluiten dus
Dus in de winter kan dit misschien problemen geven?
Ik vind de interne sensor overigens prima werken, zolang hij maar in de schaduw staat.
Stop je de sensor in ruime open buis zodat hij niet warm word, maar wel de buitenlucht er makkelijk doorheen kan stromen voor de meting.:
[...]
Wat ik hier las is dat de interne sensor van Panasonic niet goed is. Ik kan daardoor redelijk simpel een externe sensor aansluiten via het dakraam (zit een pvc pijpje om een een sensor doorheen te drukken)
Maar icm WAR zal ik dus een externe sensor in de pana zelf moeten aansluiten dus
Dus in de winter kan dit misschien problemen geven?
1 PVoutput . Dongen NB
Afhankelijk van het effect op je binnentemperatuur hoeft dat geen problemen te geven. Hier staat de pana ook vol op zuid in de zon. Maar die zon verwarmt net zo goed mijn ruimte op. Dus als de zon flink schijnt is er inderdaad geen warmtevraag meer nodig.:
[...]
Maar icm WAR zal ik dus een externe sensor in de pana zelf moeten aansluiten dus
Sinds de 2 dagen regel reageer ik hier niet meer
Ter info, wat ik nu heb liggen uit mijn CV tijd is de TH8100U1004.
Dat is ook een aan/uit thermostaat op batterijen. Die kan dan wel niet koelen, maar een koel infra heb ik nog niet Dan blijft inderdaad de vraag of dat ding dom genoeg is; zonder PID regeling. Om in de toekomst te koelen is inderdaad een OpenTherm apparaat wel een goed optie.
Dit is wat @Rimco er destijds over zei:
Dat is ook een aan/uit thermostaat op batterijen. Die kan dan wel niet koelen, maar een koel infra heb ik nog niet
Dan blijft inderdaad de vraag of dat ding dom genoeg is; zonder PID regeling. Om in de toekomst te koelen is inderdaad een OpenTherm apparaat wel een goed optie.Dit is wat @Rimco er destijds over zei:
De korte schakelingen zijn op zich wel af te vangen door er een Arduino of ESP tussen te zetten die dat buffert. Dat is wat ik uiteindelijk van plan was in de Heisha te gaan doen met de rules. Thermostaat uitlezen en aanpassen voor correcte WP werking.
[ Voor 63% gewijzigd door CurlyMo op 17-09-2021 09:37 ]
Sinds de 2 dagen regel reageer ik hier niet meer
Ik neem aan dat die OpenTherm Slave shield ook de voeding verzorgen voor de thermostaat?
Edit: Op marktplaats gekocht voor € 25,-. Kan je niet echt een buil aan vallen
Edit: Op marktplaats gekocht voor € 25,-. Kan je niet echt een buil aan vallen
[ Voor 33% gewijzigd door CurlyMo op 17-09-2021 11:32 ]
Sinds de 2 dagen regel reageer ik hier niet meer
Ja er zit een 3,3v -> 24v boost converter op de wemos shield. Die andere arduino versie heeft een 24v aansluiting.
Vraag me wel af of de wemos shield voldoende energie kan leveren maar daar kom je snel genoeg achter dan
Nee, dat verschil is echt veel te groot. Als je hem op 20 graden zet gaat die pas aan bij 19 en weer uit bij 21. Dat is echt heel erg voelbaar.
Je mag ook wel aannemen dat ik na installatie begonnen ben met het testen met dat ding als thermostaat
[ Voor 8% gewijzigd door CurlyMo op 17-09-2021 13:30 ]
Sinds de 2 dagen regel reageer ik hier niet meer
Dit is wat de maker erover zegt::
[...]
Ja er zit een 3,3v -> 24v boost converter op de wemos shield. Die andere arduino versie heeft een 24v aansluiting.
Vraag me wel af of de wemos shield voldoende energie kan leveren maar daar kom je snel genoeg achter dan
Maar aangezien ik geen OpenTerm apparaat heb is het lastig om dat te meten.
Sinds de 2 dagen regel reageer ik hier niet meer
Om hier na enige radiostilte op terug te komen:
Het is gelukt mijn vat waterdicht te krijgen, maar wat een werk .....
Twee dagen mee bezig geweest denk ik. De key was uiteindelijk het opruwen van die schroefdraad. Ik was daar veel te voorzichtig mee. Als je goed kijkt zie je dat mijn koppelingen heeel glad waren, en daardoor schoof de loctite of fibreseal steeds naar het eind v/d schroefdraad. Na heel veel opruwen is dat een stuk beter geworden en heb ik het nu dicht zitten.Moraal van het verhaal:
gebruik niet te veel maar ook niet te weinig en maak die schroefdraad mooi ruw als je koppelingen er heel shiny uitzien
shiny koppeling:
koppeling met veel meer relief/kartels/ruwheid
Dat is die wemos shield bedoel je?
Ik heb even wat beter gekeken naar het bordje. Stom is dat de maker 3.3v -> 24v boost en niet de 5v gebruikt.
Via usb gevoed (5v) zit er op een wemos (hangt van welke fake merk je hebt) meestal een 5v -> 3.3v buck converter die max 500mA aan kan (dat is bij 24v nog geen 100mA). Als die maker van die shield gewoon de 5v lijn had gebruikt, dan was je limiet gewoon de limiet van je usb-adapter geweest (meestal 1 of 2A op 5v).
Misschien moet ik hem maar copy pasten ofzo
Interessant allemaal weer veelste lang hier niet meer langs geweest om te lezen ,maar is het geen optie om een Toon in te zetten die geroot is ?.
In mijn oude situatie gebruikte ik die om mijn plof ketel aan te sturen en hem op afstand via Domoticz aan te passen.
De mogelijkheden van programma`s , tabs voor de evt functies verwarmen , koelen, DHW en een tempsensor met idx met graden indicatie achter de komma in de wookkamer een mooie optie .
Verders kan wellicht @Dylantje2 mij in de lijst toevoegen als 5kw J gebruiker.
Toen ik dit in typte bedacht ik mij zonet is @thehog niet een van de ontwikkelaars bij de afdeling toon geroot
In mijn oude situatie gebruikte ik die om mijn plof ketel aan te sturen en hem op afstand via Domoticz aan te passen.
De mogelijkheden van programma`s , tabs voor de evt functies verwarmen , koelen, DHW en een tempsensor met idx met graden indicatie achter de komma in de wookkamer een mooie optie .
Verders kan wellicht @Dylantje2 mij in de lijst toevoegen als 5kw J gebruiker.
Toen ik dit in typte bedacht ik mij zonet is @thehog niet een van de ontwikkelaars bij de afdeling toon geroot
[ Voor 10% gewijzigd door Balans op 18-09-2021 16:03 ]
Jij brand ik blus! 4.640kW no-zw WH-MDC05J3E5

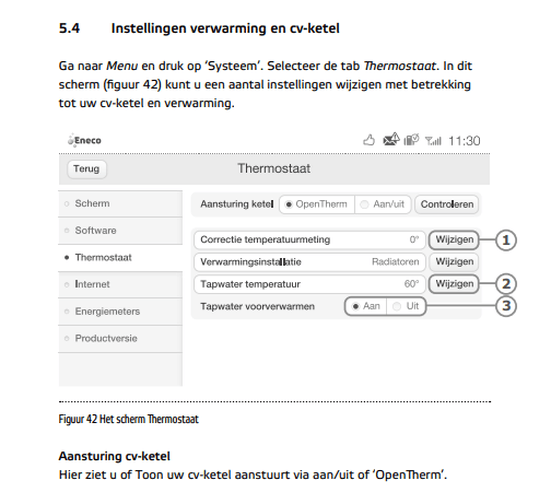

Gaat nogal off-topic en als je je Toon kan rooten kan je toch ook wel even zoeken op de Toon mogelijkheden en instellingen?:
Interessant allemaal weer veelste lang hier niet meer langs geweest om te lezen ,maar is het geen optie om een Toon in te zetten die geroot is ?.
In mijn oude situatie gebruikte ik die om mijn plof ketel aan te sturen en hem op afstand via Domoticz aan te passen.
De mogelijkheden van programma`s , tabs voor de evt functies verwarmen , koelen, DHW en een tempsensor met idx met graden indicatie achter de komma in de wookkamer een mooie optie .
Verders kan wellicht @Dylantje2 mij in de lijst toevoegen als 5kw J gebruiker.
Toen ik dit in typte bedacht ik mij zonet is @thehog niet een van de ontwikkelaars bij de afdeling toon geroot
:fill(white):strip_exif()/f/image/L6OYnub4uraC8qGbvYPOUKAw.png?f=user_large)
Sorry dat ik wat kort door de bocht ga maar het lijkt me wat ver gaan als we details van allerlei thermostaten hier gaan doorspitten zonder dat men zelf even wat moeite doet?
Panasonic 7kW J-Series Split + 190 liter SWW, 2750+2100Wp Oost-West
Nou van de week begonnen met de installatie van de warmtepomp.
Eigenlijk met de voorbereiding ervan.
Eerst de CV ketel, cv leidingen en gasleiding gedemonteerd om plaats te maken voor de nieuwe (grotere) leidingen.
Ik heb de warmtepomp (Panasonic 5J) besteld en opgehaald bij Immotech in Duitsland.
Ik heb bij Heima24 de buis en koppelingen besteld.
Van de week bezig geweest om de Kampstrup 403 op de koppelingen te krijgen met minimale verloopjes, maar dat is gelukt. Ook de Danfos ABQM's op de buis geknepen. De bedoeling is om met de kampstrup te warmte en koude te meten (via modbus en de CEMM).
Met de ABQM's wil ik dan straks de flow sturen naar of de vloerverwarming, of de vloerkoeling of de fancoilunits (in iedere kamer komt een fan coil unit om in de zomer te ontvochtigen).
Ik zet de machine in de voortuin, en heb daarvoor bigfoots besteld, ze staan al klaar. Plaats is bepaald.

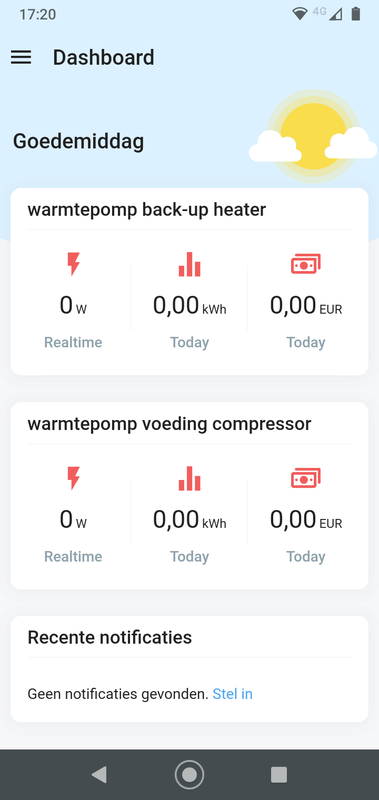

Ik ben begonnen met het installeren van de CEMM-plus en de twee kilowattuur meters (eentje voor de compressor en eentje voor de back-up heater). Deze via modbus gekoppeld en de site ingesteld. Uiteraard geven ze nog niets aan, want de kabel van kwh meters naar unit is nog niet aangesloten.
De thermostaat heb ik op de wand gemonteerd en een 15 meter kabel in de meterkast gelegd.
Ook heb ik de Panasonic cloud met 10 meter verleng kabel gemonteerd.
In de meterkast twee groepen gemonteerd waarbij ik dus twee voedingen ga leggen naar de buitenunit.:strip_exif()/f/image/NNbh5IkBuZMrjpqUIg5RMyFq.jpg?f=fotoalbum_large)
/f/image/Tp8RM9GfsFX702wNwZe3o8ih.png?f=fotoalbum_large)
Eigenlijk met de voorbereiding ervan.
Eerst de CV ketel, cv leidingen en gasleiding gedemonteerd om plaats te maken voor de nieuwe (grotere) leidingen.
Ik heb de warmtepomp (Panasonic 5J) besteld en opgehaald bij Immotech in Duitsland.
Ik heb bij Heima24 de buis en koppelingen besteld.
Van de week bezig geweest om de Kampstrup 403 op de koppelingen te krijgen met minimale verloopjes, maar dat is gelukt. Ook de Danfos ABQM's op de buis geknepen. De bedoeling is om met de kampstrup te warmte en koude te meten (via modbus en de CEMM).
Met de ABQM's wil ik dan straks de flow sturen naar of de vloerverwarming, of de vloerkoeling of de fancoilunits (in iedere kamer komt een fan coil unit om in de zomer te ontvochtigen).
Ik zet de machine in de voortuin, en heb daarvoor bigfoots besteld, ze staan al klaar. Plaats is bepaald.
Ik ben begonnen met het installeren van de CEMM-plus en de twee kilowattuur meters (eentje voor de compressor en eentje voor de back-up heater). Deze via modbus gekoppeld en de site ingesteld. Uiteraard geven ze nog niets aan, want de kabel van kwh meters naar unit is nog niet aangesloten.
De thermostaat heb ik op de wand gemonteerd en een 15 meter kabel in de meterkast gelegd.
Ook heb ik de Panasonic cloud met 10 meter verleng kabel gemonteerd.
In de meterkast twee groepen gemonteerd waarbij ik dus twee voedingen ga leggen naar de buitenunit.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/NNbh5IkBuZMrjpqUIg5RMyFq.jpg?f=user_large)
:fill(white):strip_exif()/f/image/Tp8RM9GfsFX702wNwZe3o8ih.png?f=user_large)
[ Voor 29% gewijzigd door martijn v o op 18-09-2021 17:26 ]
PV Output 12*suntech 325wp met Enphase IQ7+ op zuid-oost 116 en 45 graad. WP Panasonic J serie 5kw. Gasloos sinds juni 2021. ID-4
Het zou fijn zijn als je een alternatief hebt gevonden, want tot nu toe weten we dat hier enkel nog van de SWW sensor: pleio65 in "Panasonic monoblock warmtepompen topic deel 1":
[...]
Ja ik zal eens zien wat ik hiervoor het beste kan gebruiken idd.
edit: Laat maar. Die buitensensor van 78 euro is mij veel te duur
Sinds de 2 dagen regel reageer ik hier niet meer
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/s0X3bZcQiJaLUw0qIVSQr1d9.jpg?f=user_large)

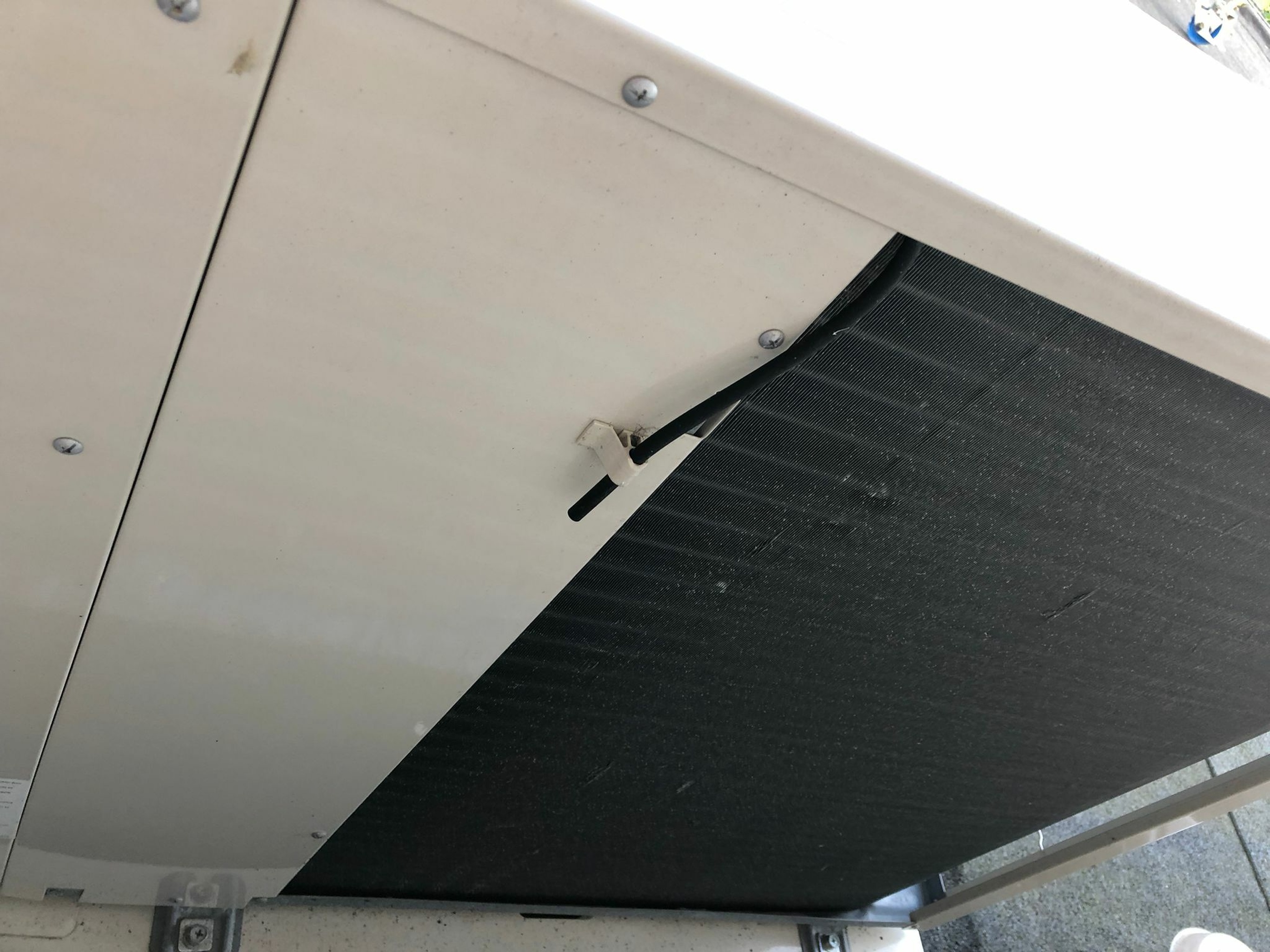

De ntc sensors voor buitentemperatuur (TSOD), buffertemperatuur (TSBU), kamertemperatuur (TSRT), aanvoertemperatuur van een verwarmingscircuit (TSHC) en zonnecollectortemperatuur (TSSO) hebben alle dezelfde karakteristiek en zijn dus, afgezien van de behuizing en kabellengte, uitwisselbaar.
De goedkoopste online is nog steeds de buffersensor PAW-TSBU van RJtec voor €20,00.
De karakteristiek is R25=6,5k en B=3700K.
FransvWoerkom in "Panasonic monoblock warmtepompen topic deel 1"

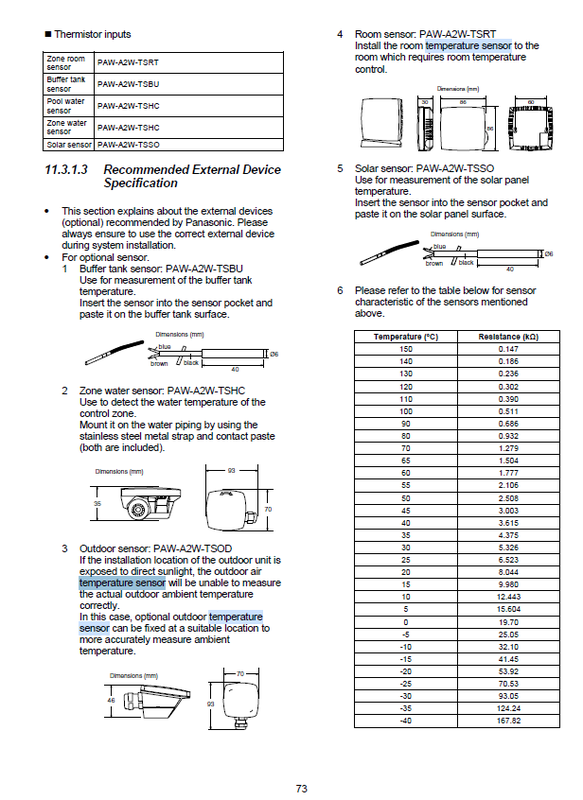

Bij mij staan de gegevens op blz. 73 van de MXC09enz Service Manual:
:fill(white):strip_exif()/f/image/EZwvSKkatdDRQ1tzhMm4KYIf.png?f=user_large)
:strip_icc():strip_exif()/u/476616/o.p-dibenzene-tweakers-70.jpg?f=community)
