[Shelly] Ervaringen & Discussie

[bes-r]

Dank voor de reactie wat betreft de aansluitingen die niet vastgedraaid kunnen worden. Ik heb toevallig de eerste twee gepakt die dit probleem hadden. De rest heb ik maar gelijk getest.

De 2 defecten gaan retour.

[IceM]

Hetisookwat schreef op zondag 13 februari 2022 @ 19:00:
[Afbeelding]

Toch raar, de nieuwe firmware is niet beschikbaar voor mijn dimmers… ook niet na drukken/link voor OTA firmware zoeken te gebruiken..

Ook na reboot geen succes;(

Dat komt omdat die is teruggedraaid, 1.11.7 is nu de meest recente versie.

[Hetisookwat]

IceM schreef op zondag 13 februari 2022 @ 19:18:
[...]


Dat komt omdat die is teruggedraaid, 1.11.7 is nu de meest recente versie.

Oh! Dus geen fix voor de flikkering dan?

[IceM]

Hetisookwat schreef op zondag 13 februari 2022 @ 19:18:
[...]

Oh! Dus geen fix voor de flikkering dan?

Het incidentieel flikkeren was in de .8 release verholpen alleen met die firmwareversie waren er lampen die continue flikkerden (1 van de 4 lampen in mijn huis had hier last van en er waren meer personen die dit hebben gemeld). Ze hebben de .8 release (denk ik) daarom teruggedraaid. Ergens in dit topic staat wel een link naar de beta versie, die zou je handmatig op je dimmers kunnen zetten.

[Hetisookwat]

IceM schreef op zondag 13 februari 2022 @ 19:20:
[...]


Het incidentieel flikkeren was in de .8 release verholpen alleen met die firmwareversie waren er lampen die continue flikkerden (1 van de 4 lampen in mijn huis had hier last van en er waren meer personen die dit hebben gemeld). Ze hebben de .8 release (denk ik) daarom teruggedraaid. Ergens in dit topic staat wel een link naar de beta versie, die zou je handmatig op je dimmers kunnen zetten.

Helaas alleen de OTA link.. niet de zip, de ota zegt: “nope, je hebt al een recentere versie”. Balen

[remco_k]

@Hetisookwat Lees ff een paar posts terug:
remco_k in "[Shelly] Ervaringen & Discussie"

[Koepert]

Hoi,

N.a.v. een post(thread) in het Node-Red topic, heb ik n vraag. Is het volgende met 1 (of meerdere Shelly's op te lossen? Zo ja, hoe ?

Ik heb deze ledstrip: https://www.ledstripkonin...m-wit-complete-set-50-cm/

Die controller is dus die gledopto die ik via Deconz in Home Assistant heb. Daar kan ik er 3 dingen mee.
1) Aan
2) Uit
3) Brightness

De reactie van de bewegingsensor ed heb ik geen invloed op.

100% Brightness = vrij fel. Dus dacht ik --> 40% is mooi.. Is het AAN ook..Maar als de sensoren geen beweging registeren voor 30sec gaan de leds uit. Maar bij een brightness van 40% bij AAN gaan deze lekken (en dus niet 100% UIT) als ze met de sensoren uit gaan (Controller blijft AAN, zit nu VOOR ipv ACHTER de sensoren).

Dus wat ik eigenlijk zou willen --> Vlak voor de sensoren de lamp UIT zetten, gaat de brightness naar 100% zodat ze daadwerkelijk UIT gaan. Als ze dan AAN gaan, zet ik ze op 40%..

Maar dat lijkt dus niet te kunnen omdat ik alleen de controller aan/uit kan zetten en brightness op dat moment mee kan geven.


In de handleiding staat een afbeelding, die heeft een mede-user erg behulpzaam voorzien van extra input:




Daar staat de aangegeven plek van de controller --> NA de motionsensors. Omdat dan de controller elke keer UIT gaat (en er dus zo'n 2 a 3 seconden vertraging zit in de verlichting) heb ik deze op plek C geplaatst.. Als ik dan dim (logisch) krijgt de rest vd string geen stroom genoeg waardoor UIT opeens lekstroom creëert (dus zeg 1% licht). Is het mogelijk om met een shelly dit op te lossen door de controller alsnog continu-stroom te geven op de aangewezen plek? Of zien jullie een andere oplossing?


Zie hier meer info:

musicpixel schreef op vrijdag 11 februari 2022 @ 20:43:
[...]


Okee, ik heb naar die ledstrip en bewegingssensors gekeken die je hebt en dan met name de handleiding over de sensors.

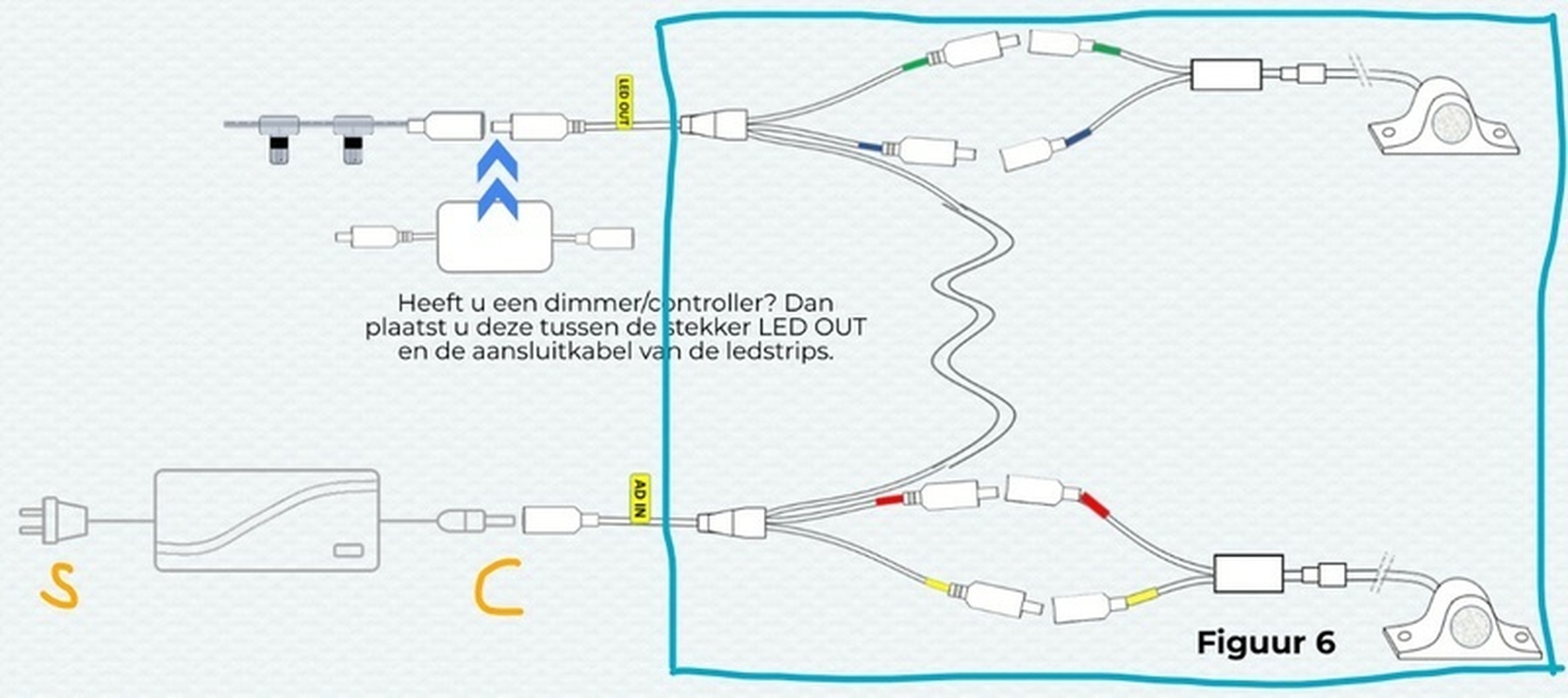

Bij stap 6 staat een mooie tekening, die ik even heb overgenomen, met wat extra toevoegingen van mijn kant:

[Afbeelding]

Zoals ik je verhaal begrijp heb je je controller niet aangesloten zoals de blauwe pijlen in de tekening aangeven, maar zit ie nu op positie C. Waarschijnlijk heb je dat gedaan zodat de controller altijd stroom heeft omdat anders je zigbee aansturing niet werkt.

Echter, door dat te doen, en door de controller te laten dimmen tot 40%, staat op het gedeelte in het blauwe kader ook maar 40% van de stroom. Hoewel de sensors wel werken, denk ik dat er een stukje electronica in de kabels en/of het boxje van elke sensor zit dat hier niet goed mee om kan gaan. Ik ben geen electronica specialist dus pin me hier niet op vast
Ik kwam nog wel de volgende pagina tegen die misschien wat duidelijkheid geeft:
https://smartledenverlichting.nl/led-lamp-blijft-nagloeien/

Je kunt het eenvoudig testen door het gedeelte van de bewegingssensors er helemaal tussenuit te halen en dan te kijken of alles met je zigbee driver wel goed werkt. Zo ja, dan zit het probleem in het blauwe kader.

Ik denk dat, als je niet wilt gaan knutselen met draden en electronica, je twee opties hebt:

1. Haal het gedeelte van de bewegingsmelders er tussenuit en plaats een aparte (zigbee) bewegingssensor (ik heb er zelf eentje met gekko tape vastgemaakt aan het plafond boven de trap en dat werkt goed). Je kunt dan de zigbee driver blijven gebruiken en verschillende dimstanden gebruiken, bijvoorbeeld 's nachts op 2% om niet meteen verblind te worden en in de avond op 40%.

2. Een normale driver met dimmer gebruiken op de plek van de blauwe pijlen en deze instellen op ca 40%. Hij staat dan altijd op de zelfde lichtsterkte. Daarnaast kun je een (zigbee) slimme stekker gebruiken op plaats S en zo zorgen dat alles overdag van de stroom is en in de avond weer op de stroom gaat.

Maar goed, ik ben geen expert, dus als iemand anders een idee heeft...

[JeroenE]

@Koepert Ik denk niet dat er een pasklare oplossing is die een willekeurige controller met sensoren kan vervangen.

Wat ik zou doen is die controller wegdoen en de ledstrips aansluiten op een Shelly RGBW2 zodat je ze kan aansturen. Je kan nog kijken of het mogelijk is om de sensoren te hergebruiken en deze aan te sluiten op de RGBW2. Je kan de input instellen op "Activation switch" zodat je hem kan gebruiken met een bewegingssensor. Je kan dan natuurlijk ook nog "met de hand" de lampen aan/uit doen, dimstand bijwerken etc.

Als dat niet lukt kan je kijken of je dan een alternatieve sensor kan gebruiken om de beweging te melden, maar dan zal je wel een domotica controller nodig hebben die de input van de sensor ziet en dan de lamp aan zet (en eventueel later weer uit).


Wat ik wel een beetje mis in je verhaal is wat je nu precies probeert te bereiken. Als ik het goed heb is de kant en klare set helemaal compleet en stand-alone zodat je verder dus niets nodig om bij beweging de lampen aan of uit te doen.

Wil je weten wanneer de lampen aangaan zodat je andere dingen kan triggeren?

[Koepert]

JeroenE schreef op dinsdag 15 februari 2022 @ 09:11:
@Koepert Ik denk niet dat er een pasklare oplossing is die een willekeurige controller met sensoren kan vervangen.

Wat ik zou doen is die controller wegdoen en de ledstrips aansluiten op een Shelly RGBW2 zodat je ze kan aansturen. Je kan nog kijken of het mogelijk is om de sensoren te hergebruiken en deze aan te sluiten op de RGBW2. Je kan de input instellen op "Activation switch" zodat je hem kan gebruiken met een bewegingssensor. Je kan dan natuurlijk ook nog "met de hand" de lampen aan/uit doen, dimstand bijwerken etc.

Als dat niet lukt kan je kijken of je dan een alternatieve sensor kan gebruiken om de beweging te melden, maar dan zal je wel een domotica controller nodig hebben die de input van de sensor ziet en dan de lamp aan zet (en eventueel later weer uit).


Wat ik wel een beetje mis in je verhaal is wat je nu precies probeert te bereiken. Als ik het goed heb is de kant en klare set helemaal compleet en stand-alone zodat je verder dus niets nodig om bij beweging de lampen aan of uit te doen.

Wil je weten wanneer de lampen aangaan zodat je andere dingen kan triggeren?

De set is idd helemaal compleet, inclusief zigbee-geschikte controller. Dus dacht ik --> Die kan ik aan Home Assistant koppelen zodat ik daar invloed op kan uitoefenen, denk aan:

• Overdag de lampen uit volgens schema X;
• Midden in de nacht de sterkte op 20% ivm nachtblindheid

Dat waren de hoofdpunten. Alleen toen kwam ik er dus achter dat als je de complete set (incl sensoren en controller dus) monteert conform handleiding, de controller geen continue stroom krijgt waardoor:

• er een vertraging inzit als deze aangaat;
• deze vanuit Home Assistant niet te sturen valt op tijd, omdat deze op unavailable staat (slaapstand/uit als beweging 30sec geleden is.

Dus mijn hoop was om bijvoorbeeld met een shelly1 de controller van stroom te voorzien zonder de controller elders in de keten op te moeten nemen. Want als ik dus de controller VOOR de sensoren zet, werkt de andere helft van wat ik wil: Ik kan op tijd schakelen en dimmen, maar dan krijgt de rest te weinig stroom.

Vanuit de leverancier:

Voor de plaatsing van de controller is het inderdaad belangrijk dat deze achter de sensoren zit. Het kan inderdaad kloppen dat er bij het aan gaan van de verlichting een vertraging in zit. Dit is echter niet te verhelpen.

Wat ik eigenlijk wel terug vind..maar goed.

Als het met een shelly 1 niet op te lossen valt, prima hoor (Die heb ik nog liggen namelijk), dan denk ik dat ik de vertraging maar accepteer...of de 100% felheid..

[JeroenE]

@Koepert Aha, ze hebben het dus niet zo slim gemaakt dat de sensoren via de controller aangeven of hij aan of uit moet. Zij schakelen gewoon zelf de stroom toevoer aan/uit en dan gaat de controller zelf ook uit.

Dat is natuurlijk niet heel logisch. Je kan dan (als de lampen uitstaan) deze ook niet met de afstandsbediening (die je bij de controller krijgt) aan doen of instellen. Het is dus een beetje of AB of sensor, maar niet combineren.


Wat je zou kunnen doen is de controller aansluiten zonder de sensoren. Dan kan je de controller aansturen vanuit je HA.

Vervolgens sluit je de sensoren ook aan, maar dan niet met de uitgang naar de controller, maar naar je Shelly 1. Die kan je op 12V laten draaien (net zoals de sensoren) en die kan dan ook het 12V signaal uit de sensoren als ingang gebruiken om te schakelen. Er wordt dan verder niet echt wat geschakeld, je moet dan via HA het licht op de trap aan of uit doen aan de hand van het signaal van de Shelly.

Je moet de Shelly dan natuurlijk ook aansluiten zodat die altijd stroom krijgt, anders zit je met de opstartvertraging van de Shelly; je zal dan wel op een paar punten de 12V moeten aftakken zodat de Shelly en de sensoren altijd 12V krijgen vanuit de voeding.

[Koepert]

JeroenE schreef op dinsdag 15 februari 2022 @ 09:47:
@Koepert Aha, ze hebben het dus niet zo slim gemaakt dat de sensoren via de controller aangeven of hij aan of uit moet. Zij schakelen gewoon zelf de stroom toevoer aan/uit en dan gaat de controller zelf ook uit.

Dat is natuurlijk niet heel logisch. Je kan dan (als de lampen uitstaan) deze ook niet met de afstandsbediening (die je bij de controller krijgt) aan doen of instellen. Het is dus een beetje of AB of sensor, maar niet combineren.


Wat je zou kunnen doen is de controller aansluiten zonder de sensoren. Dan kan je de controller aansturen vanuit je HA.

Vervolgens sluit je de sensoren ook aan, maar dan niet met de uitgang naar de controller, maar naar je Shelly 1. Die kan je op 12V laten draaien (net zoals de sensoren) en die kan dan ook het 12V signaal uit de sensoren als ingang gebruiken om te schakelen. Er wordt dan verder niet echt wat geschakeld, je moet dan via HA het licht op de trap aan of uit doen aan de hand van het signaal van de Shelly.

Je moet de Shelly dan natuurlijk ook aansluiten zodat die altijd stroom krijgt, anders zit je met de opstartvertraging van de Shelly; je zal dan wel op een paar punten de 12V moeten aftakken zodat de Shelly en de sensoren altijd 12V krijgen vanuit de voeding.

Nee ik vond t ook al vrij onlogisch.. er zit geen remote bij de controller. Ze gaan uit van koppeling met Hue (of in mijn geval : DeConz)..

Maar hoe zou zo'n schema er dan ongeveer uit zien? Want dan zal ik sowieso de sensoren (kabelwerk) moeten openen om daar de losse draden uit te krijgen denk ik? Ik denk dat zoiets dan verstandiger is qua 'garantie houden' ? https://www.ledstripkonin...ker-met-kabel-type-vrouw/ , of voor de andere kant: https://www.ledstripkonin...ekker-met-kabel-type-man/

Ik ben niet te bang om wat te proberen/te leren maar echt een complete noob op t gebied van elektra.. Ik weet hoe ik aardlek omzet en dan A op B aansluit, maar dan stopt t vrij snel.. Meer op veilig werken dan kennis zeg maar.

[JeroenE]

@Koepert Op plek C uit jouw tekening zal je de stroom moeten splitsen naar 3 verschillende aderparen. Dat kan inderdaad met zo'n stekker (even aangenomen dat die past). Je kan ook deze nemen die ze aanraden bij jouw artikel als verlengkabel. Die kan je dan doormidden knippen en dan heb je zelfs nog net iets meer kabel

Van die 3 verschillende aderparen moet je dus 1 naar de controller doen (met aan de andere kant de juiste aansluiting), de ander naar de Shelly (met schroefjes) en de laatste naar de sensoren (met de juiste aansluiting). Aan de uitgang van de sensoren heb je dan ook weer een juiste stekker nodig en daar moet je de min-draad gebruiken als invoer op de SW ingang. Zie dit plaatje:

Ipv een schakelaar moet jij dus de sensoren hebben zitten. Let ook op de min en plus, die moet je wel goed aansluiten.

Als ik het goed hen dan moet je dus 2 verlengkabels hebben of anders 2 keer man en 2 keer vrouw. Natuurlijk ook nog losse draad, lasdoppen, een doosje (of misschien wel 2) om eea netjes in te stoppen zodat je het netjes weg kan werken etc.

Ik weet verder niet of je het aan durft om hier mee te knutselen, maar je kan dus wel van alles stuk maken als je het verkeerd aansluit en de stroom er op zet.

Als je het liever meer kant-en-klaar hebt dan zou ik zeggen dat je het beste de set zonder de sensoren kan gebruiken en dan een ander sensor zoekt die je kan gebruiken om aan te sturen (via HA) of de leds aan moeten of niet. Wellicht kan je de sensoren nog terugsturen naar de winkel.

[musicpixel]

@Koepert @JeroenE

Ik was degene die het tekeningetje had gemaakt en @Koepert hiernaartoe had gestuurd...
ben geen expert op electronica gebied, maar leer graag wat bij ;-)

Ze hebben ook splitter kabels, bijvoorbeeld van 1 naar 3. Dat betekent volgens mij dat de enige plek waar je niet met stekkertjes kunt werken bij de Shelly is.

En ik heb even een tekeningetje gemaakt zoals ik denk dat @JeroenE het bedoelt. Klopt dit?
Na de voeding/trafo dus een 1-3 splitter.
De sensoren schakelen hierbij niet de ledstrip, maar de SW aansluiting op de Shelly. Dit kun je opvangen met HA en vervolgens de controller via HA het gewenste commando geven.

[JeroenE]

@musicpixel Aha, ik heb niet die hele website afgezocht naar alle mogelijkheden die er zijn. Maar zo'n 1 naar 3 kabel is natuurlijk ideaal. Bij de uitgang van de sensoren en de aansluiting van de Shelly kan je dan zo'n kabel met losse eindjes gebruiken.

Bij de sensoren moet je de andere kabel dan eventjes netjes afdoppen want daar heb je er maar 1tje nodig.

[musicpixel]

JeroenE schreef op dinsdag 15 februari 2022 @ 11:51:
@musicpixel Aha, ik heb niet die hele website afgezocht naar alle mogelijkheden die er zijn. Maar zo'n 1 naar 3 kabel is natuurlijk ideaal. Bij de uitgang van de sensoren en de aansluiting van de Shelly kan je dan zo'n kabel met losse eindjes gebruiken.

Zoiets bedoel je?
https://www.benselectroni...-met-draad-55mm-x-21.html

Of gewoon kabel met 2 stekkers kopen en doorknippen lijkt me

Bij de sensoren moet je de andere kabel dan eventjes netjes afdoppen want daar heb je er maar 1tje nodig.

Wat ik me afvroeg is of het ook mogelijk is om de kabel vanaf de sensoren op de Shelly aan te sluiten op SW en N(+) of dat je echt alleen maar de SW mag aansluiten.

[JeroenE]

@musicpixel Nee, de kabels die @Koepert zelf al had gevonden in Koepert in "[Shelly] Ervaringen & Discussie"

Ik weet niet zeker of die sensor er tegen kan dat er vanaf de "verkeerde kant" ook + binnen komt. Ik vermoed dat het geen probleem geeft, maar waarom zou je het risico nemen? Je moet dan ook de 2 draden eerst netjes in 1 adereindhuls stoppen of met een lasdop combineren naar 1. De schroefaansluitingen zijn officieel niet om meerdere kabeltjes in te stoppen. Als er dan toch 1 kabeltje los raakt is dat dan natuurlijk ook altijd precies de verkeerde.

[Koepert]

Nog even controlevraagje @JeroenE ... die stekkers zijn 'gelijkstroom' (toch?) met 1x rood en 1x zwart.. dan maakt het in theorie toch niet uit welke vd 2 je in de Shelly steekt, zolang het er maar 1 vd 2 is?


Idem voor de SW bij LED OuT trouwns

[ Voor 8% gewijzigd door Koepert op 16-02-2022 14:44 ]

[JeroenE]

@Koepert Ja, je hebt plus en min en het is inderdaad gelijkstroom.

Dat maakt ook wel degelijk uit, als je dat verkeerd doet dan gaat je Shelly kapot. Of kan er in ieder geval stuk van gaan, het ligt er dan ook aan wat je precies verkeerd doet.

[Koepert]

JeroenE schreef op woensdag 16 februari 2022 @ 14:57:
@Koepert Ja, je hebt plus en min en het is inderdaad gelijkstroom.

Dat maakt ook wel degelijk uit, als je dat verkeerd doet dan gaat je Shelly kapot. Of kan er in ieder geval stuk van gaan, het ligt er dan ook aan wat je precies verkeerd doet.

Helder.. als ik t goed heb moeten in zowel SW als L zwart (Min) toch?

[JeroenE]

@Koepert Ja, volgens een faq-antwoord op de site waar jij die spullen vandaan hebt is rood + en zwart -

[Cpt-Cholo]

Ik wil mij graag een Shelly 3EM kopen om op alle fases netjes stroom te meten. Is er nog iemand die dit doet?

Dit is in mijn geval 3 keer 40A. Ik kan onmogelijk met zo'n dikke draden naar de 3 fase-ingangen op de meter lopen. Stoppen jullie dan drie 16A zekeringen tussen (of aftakken van een lichtzekering), speciaal om met een anderhalve carree naar deze meter te gaan?

Waarschijnlijk wel, maar ik wou toch eens horen als er nog iemand moeilijkheden heeft gehad.

Is er ook iemand die net als mij drijfkracht (3x230, zonder N), die de N op de Shelly gebruikt voor zonnepanelen? Kan dit?

[knights16]

Update flikkeren met de laatste bèta firmware: als ik de anti flickering debounce op 50 (minimale setting) zet, is het continu licht flikkeren ( eigenlijk meer op en neer van vermogen van de lamp) minder zichtbaar. Andere mensen dezelfde ervaring?

[Plenkske]

Cpt-Cholo schreef op woensdag 16 februari 2022 @ 17:17:
Ik wil mij graag een Shelly 3EM kopen om op alle fases netjes stroom te meten. Is er nog iemand die dit doet?

Heb je geen slimme meter met P1 poort ? Ik lees die uit en in Domoticz geeft die bij mij stroomverbruik per fase.


Ik was gisteren iets aan het zoeken op de shelly site en zag dat ze nu ook een upgrade hebben van de 2.5, namelijk de Shelly Plus 2PM
https://shelly.cloud/shelly-plus-2pm/
https://shop.shelly.cloud...ifi-smart-home-automation

[Dutchess_Nicole]

Cpt-Cholo schreef op woensdag 16 februari 2022 @ 17:17:
Ik wil mij graag een Shelly 3EM kopen om op alle fases netjes stroom te meten. Is er nog iemand die dit doet?

Dit is in mijn geval 3 keer 40A. Ik kan onmogelijk met zo'n dikke draden naar de 3 fase-ingangen op de meter lopen. Stoppen jullie dan drie 16A zekeringen tussen (of aftakken van een lichtzekering), speciaal om met een anderhalve carree naar deze meter te gaan?

De klemmen van een EM shelly zijn niet direct in aanraking met de fasen dus je hebt geen enorm dikke kabels nodig om te meten. Een 50A klem per fase zal wel voldoende zijn om een meting te doen.

Is er ook iemand die net als mij drijfkracht (3x230, zonder N), die de N op de Shelly gebruikt voor zonnepanelen? Kan dit?

Ik weet niet wat een drijfkracht is maar als je bedoelt dat je 3-fase krachtstroom levert zonder neutraal, dan denk ik dat de shelly daar niet zo blij mee zal zijn. Iig in mijn ervaring kan een shelly niet veel met andere fasen en krijg je hele vreemde meetresultaten omdat hij de N gebruikt om de spanningsvelden mee te meten. Idk, misschien werkt het wel in dit geval.

[JeroenE]

Cpt-Cholo schreef op woensdag 16 februari 2022 @ 17:17:
Dit is in mijn geval 3 keer 40A. Ik kan onmogelijk met zo'n dikke draden naar de 3 fase-ingangen op de meter lopen.

De meter zelf heeft geen dikke draden nodig, die gebruikt bijna niets. Hij moet wel op alle 3 de fasen aangesloten zijn. De meting gebeurd door middel van 3 CT klemmen die je bij de aansluiting moet plaatsen om de 3 fase kabels die vanuit de netbeheerder binnen komen.

met een anderhalve carree naar deze meter te gaan?

Ik heb echt geen idee wat je nu bedoeld. In het Vlaams woordenboek staat geen definitie van carree. Er staat wel carré maar dat is blijkbaar een soort broodje

Is er ook iemand die net als mij drijfkracht (3x230, zonder N), die de N op de Shelly gebruikt voor zonnepanelen? Kan dit?

Ik weet dat er nog plekken in Europa zijn waar je geen N hebt (zie hier), maar ik heb eerlijk gezegd geen idee wat je nu probeert te vragen.

Bedoel je te vragen of je die N aansluiting kan gebruiken om een vierde meting te doen, anders dan een N? Ik neem aan dat dit niet zo werkt, want het is blijkbaar bedoeld om te controleren of er niet ergens energie weglekt cq wordt gestolen.

Ik heb eerlijk gezegd ook geen idee of je een 3M überhaupt wel kan gebruiken als je niet daadwerkelijk een N hebt. Er is geen aansluitschema waar dat op wordt uitgelegd.

[wimmme]

JeroenE schreef op donderdag 17 februari 2022 @ 08:52:
[...]

[...]
Ik heb echt geen idee wat je nu bedoeld. In het Vlaams woordenboek staat geen definitie van carree. Er staat wel carré maar dat is blijkbaar een soort broodje


[...]

Ik zal het er aan toevoegen :-) (done) Carré is eigenlijk gewoon Frans voor vierkant, in dit geval mm².
Anderhalve carré is dus een stroomdraad van 1,5 mm²

[ Voor 6% gewijzigd door wimmme op 17-02-2022 09:11 ]

[JeroenE]

@wimmme Ja, dat het in het Frans vierkant is had ik ook al ergens gelezen, maar dat kon ik al helemaal niet plaatsen in het kader van een groepenkast. Maar in dit geval is de betekenis dus blijkbaar "diameter".

Vergelijkbaar met de Nederlandse uitdrukking "vierkante meter", maar die had ik er zelf dus nog niet bij bedacht. Ik zeg zelf nooit "vierkante millimeter", dat zeg ik "millimeter kwadraat".

[Cpt-Cholo]

Plenkske schreef op donderdag 17 februari 2022 @ 08:27:
[...]


Heb je geen slimme meter met P1 poort ? Ik lees die uit en in Domoticz geeft die bij mij stroomverbruik per fase.


Ik was gisteren iets aan het zoeken op de shelly site en zag dat ze nu ook een upgrade hebben van de 2.5, namelijk de Shelly Plus 2PM
https://shelly.cloud/shelly-plus-2pm/
https://shop.shelly.cloud...ifi-smart-home-automation

Nog niet, ik heb de upgrade van mijn analoge teller kunnen uitstellen en uitstellen omdat ik de terugdraaiende eigenschap wel weet te appreciëren.
Maar je hebt gelijk: Ik zou dit beter uitstellen en het zo doen als het onvermijdelijke komt.

JeroenE schreef op donderdag 17 februari 2022 @ 08:52:
[...]
Ik heb echt geen idee wat je nu bedoeld. In het Vlaams woordenboek staat geen definitie van carree. Er staat wel carré maar dat is blijkbaar een soort broodje
[...]

Hihi, mijn excuses, dat is vierkante mm. (uit het frans). M.a.w. 16A > 1.5mm²

JeroenE schreef op donderdag 17 februari 2022 @ 08:52:
[...]
De meter zelf heeft geen dikke draden nodig, die gebruikt bijna niets. Hij moet wel op alle 3 de fasen aangesloten zijn. De meting gebeurd door middel van 3 CT klemmen die je bij de aansluiting moet plaatsen om de 3 fase kabels die vanuit de netbeheerder binnen komen.


[...]
Ik heb echt geen idee wat je nu bedoeld. In het Vlaams woordenboek staat geen definitie van carree. Er staat wel carré maar dat is blijkbaar een soort broodje


[...]
Ik weet dat er nog plekken in Europa zijn waar je geen N hebt (zie hier), maar ik heb eerlijk gezegd geen idee wat je nu probeert te vragen.

Bedoel je te vragen of je die N aansluiting kan gebruiken om een vierde meting te doen, anders dan een N? Ik neem aan dat dit niet zo werkt, want het is blijkbaar bedoeld om te controleren of er niet ergens energie weglekt cq wordt gestolen.

Ik heb eerlijk gezegd ook geen idee of je een 3M überhaupt wel kan gebruiken als je niet daadwerkelijk een N hebt. Er is geen aansluitschema waar dat op wordt uitgelegd.

Ja de oudere wijken in B, hebben 3 keer 230 zonder N. Dat noemen we drijfkracht. Mijn vraag concreet is idd, kan ik de N gebruiken voor een andere meting. Maar omdat het zo onzeker is, ga ik wachten om dit verder uit te werken tot ik een digitale meter heb en deze uitlezen met een P1 zoals Plenske aangaf.

[JeroenE]

@Cpt-Cholo Ik zou er van uitgaan dat je geen losse vierde meting kan doen. Als dat wel zou kunnen was dat ongetwijfeld breed uitgemeten in de marketing.

[Koepert]

JeroenE schreef op woensdag 16 februari 2022 @ 15:10:
@Koepert Ja, volgens een faq-antwoord op de site waar jij die spullen vandaan hebt is rood + en zwart -

Laatste domme vraag. de Shelly moet wel op 12v modus toch? Dus de jumper op de 'rechter' positie?

Op dit moment heb ik er 1 die t niet doet..

[JeroenE]

@Koepert Dat lijkt mij van wel, zo staat het immers in de handleiding. Ik heb geen 1's op 12V DC lopen, wel een Plus 1, daar hoef je geen jumper om te zetten maar moet je de draden anders aansluiten.

[Koepert]

JeroenE schreef op donderdag 17 februari 2022 @ 16:02:
@Koepert Dat lijkt mij van wel, zo staat het immers in de handleiding. Ik heb geen 1's op 12V DC lopen, wel een Plus 1, daar hoef je geen jumper om te zetten maar moet je de draden anders aansluiten.

Ja dat dacht ik al... ik krijg geen AP.. De shelly komt niet 'up'.. en ik weet nu ff ook niet of ik dat kan checken/resetten of forceren.. Hij lijkt niet 'aan' te gaan.. De sensoren gaan ook niet ' uit' (denk ik --> De trap blijft aan), dus ergens gaat het niet goed.. K heb 3 verschillende 1s geprobeerd.. die kunnen bijna niet allemaal stuk zijn.. Dus maar eens verder brainstormen waar dit mis gaat..

[JeroenE]

@Koepert Als je de Shelly's al los heb kan je ze ook eens aansluiten op 230V AC (zonder verder sensoren er aan etc). Doen ze het dan wel?

Wat zou kunnen is dat er misschien geen 12V DC staat op de kabels waar je de Shelly aansluit, maar dat zou je na moeten kunnen meten met een multimeter.

EDIT: als je die Shelly's al eens aan je wifi hebt gekoppeld dan zal je natuurlijk ook geen AP zien

[ Voor 14% gewijzigd door JeroenE op 17-02-2022 16:44 ]

[Koepert]

JeroenE schreef op donderdag 17 februari 2022 @ 16:44:
@Koepert Als je de Shelly's al los heb kan je ze ook eens aansluiten op 230V AC (zonder verder sensoren er aan etc). Doen ze het dan wel?

Wat zou kunnen is dat er misschien geen 12V DC staat op de kabels waar je de Shelly aansluit, maar dat zou je na moeten kunnen meten met een multimeter.

EDIT: als je die Shelly's al eens aan je wifi hebt gekoppeld dan zal je natuurlijk ook geen AP zien

Ja had de hele handel weer omgebouwd om te dubbelchecken dat ik niet iets van de ' originele set' gefried had.. is nie zo.. maar zie bij de specs dit staan:

Led strip warm wit
Dimbaar Ja
Watt - verbruik p/m 4,8
Voltage 12V


Bewegingssensor (optioneel)
Voltage 12V - 24V
Maximale output 6A


Kan t dan komen van die 12V-24V versus 12V? Dat de output van de bewegingssensor die de SW moet schakelen teveel fluctueert? Zou er dan nog n alternatief zijn?


(Ps1, moet ff kijken of k ergens n multimeter kan lenen, heb er zelf geen..
Ps2: Nee Shellies liggen al 2 jaar in de kast Maar nog nooit aangehad..)

[ Voor 3% gewijzigd door Koepert op 17-02-2022 16:55 ]

[JeroenE]

@Koepert Die bewegingssensor zal niet van 12V input 24V output gaan maken. Dat betekent alleen dat je vanaf 12V tot 24V kan aanbieden en ze dan werken. Net als dat je de Shelly ook kan aansluiten op 30V of 50V (of er iets tussen in), mits je natuurlijk het jumpertje goed hebt staan.

Er zijn ook ledstrips die op 24V werken dus als je die zou hebben dan kan je dezelfde bewegingssensoren gebruiken. Dat is voor de fabrikant en de winkel fijner, dan hoeven ze geen verschillende artikelen te maken of op voorraad te houden.

[Koepert]

JeroenE schreef op donderdag 17 februari 2022 @ 16:58:
@Koepert Die bewegingssensor zal niet van 12V input 24V output gaan maken. Dat betekent alleen dat je vanaf 12V tot 24V kan aanbieden en ze dan werken. Net als dat je de Shelly ook kan aansluiten op 30V of 50V (of er iets tussen in), mits je natuurlijk het jumpertje goed hebt staan.

Er zijn ook ledstrips die op 24V werken dus als je die zou hebben dan kan je dezelfde bewegingssensoren gebruiken. Dat is voor de fabrikant en de winkel fijner, dan hoeven ze geen verschillende artikelen te maken of op voorraad te houden.

Goed punt... Ik ga nog even verder speuren waarom dit niet werkt.. Zou ik de shelly ook eerst alleen op de PSU aan kunnen sluiten om te kijken of ie dan aan gaat? of moet er dan nog meer aangesloten worden? K heb niet zoveel elektra-voorraad nl, dus liever nu bare minimum..

[JeroenE]

@Koepert Je kan hem gelijk op de 12V uit de voeding of 230V aansluiten (wel eerst het jumpertje goed zetten). Je hoeft niet per se iets anders er aan te hangen.

Mits je nog niets anders hebt ingesteld gaat er een ledje aan (als ik het mij goed herinner) en krijg je dus een AP te zien. Dat kan wel even duren, dus je moet een paar seconden geduld hebben.

[Koepert]

JeroenE schreef op donderdag 17 februari 2022 @ 17:59:
@Koepert Je kan hem gelijk op de 12V uit de voeding of 230V aansluiten (wel eerst het jumpertje goed zetten). Je hoeft niet per se iets anders er aan te hangen.

Mits je nog niets anders hebt ingesteld gaat er een ledje aan (als ik het mij goed herinner) en krijg je dus een AP te zien. Dat kan wel even duren, dus je moet een paar seconden geduld hebben.

OK, nu was hij te zien, maar daarvoor moest ik wel de rode draad op de N aansluiten..Voor de volledigheid..

• de adapter van de led-set.
• op een ' vrouwtje aangesloten'
• 2 draden eruit--> Zwart in L, rood in N..

Ben ik nu heel dom geweest en was het superlogisch dat die rode in N had gemoeten? Of is het logisch dat die daar niet in zou hoeven voor deze bovengenoemde constructie? Lees : Kan ik m met N aangesloten op rood weer in de keten opnemen?

[ Voor 27% gewijzigd door Koepert op 17-02-2022 21:23 . Reden: Dom? ]

[JeroenE]

Koepert schreef op donderdag 17 februari 2022 @ 21:02:
was het superlogisch dat die rode in N had gemoeten?

Ja, dat is logisch. Rood is de plus en die moet volgens het schema in de N.

[ Voor 6% gewijzigd door JeroenE op 18-02-2022 08:24 ]

[Koepert]

JeroenE schreef op vrijdag 18 februari 2022 @ 07:57:
[...]
Ja, dat is logisch. Rood is de plus en die moet volgens het schema in de N.

Ik ga vandaag ff verder prutsen MET de rood van de L-kant IN de Shelly....

That was easy... werkt nu zoals gewenst.

shelly uit = controller uit
shelly aan = controller aan..

Voor nu is dat alles dat ik wilde.. Nu kan ik ook gaan spelen met ' alleen aan bij zon onder' ed..

Heren allen, specifiek @JeroenE en @musicpixel , enorm bedankt voor de hulp

[ Voor 34% gewijzigd door Koepert op 18-02-2022 09:40 ]

[musicpixel]

Koepert schreef op vrijdag 18 februari 2022 @ 09:11:
[...]




Ik ga vandaag ff verder prutsen MET de rood van de L-kant IN de Shelly....

That was easy... werkt nu zoals gewenst.

shelly uit = controller uit
shelly aan = controller aan..

Voor nu is dat alles dat ik wilde.. Nu kan ik ook gaan spelen met ' alleen aan bij zon onder' ed..

Heren allen, specifiek @JeroenE en @musicpixel , enorm bedankt voor de hulp

Graag gedaan

Zou je nog willen delen hoe je alles nu hebt aangesloten? Heb je nu de controller direct op de shelly aangesloten (hoop het niet)? Of bedoel je dat je de shelly uitleest met HA en dan met HA tegen de controller zegt dat ie de LED strip aan/uit moet zetten?

[Koepert]

musicpixel schreef op vrijdag 18 februari 2022 @ 10:32:
[...]


Graag gedaan

Zou je nog willen delen hoe je alles nu hebt aangesloten? Heb je nu de controller direct op de shelly aangesloten (hoop het niet)? Of bedoel je dat je de shelly uitleest met HA en dan met HA tegen de controller zegt dat ie de LED strip aan/uit moet zetten?

Uiteraard wil ik dat Eigenlijk volledig conform je tekening. Vanaf de adapter een 1-3 splitter. Die gaat naar de controller, de LED IN en de L van de Shelly (en de N ). de LED OUT gaat naar de Shelly SW. Dus schakelt de LED Out de Shelly.


In Home Assistant (Node-Red addon) heb ik nu simpelweg het volgende:

• Shelly status = UIT --> light.trapverlichting UIT zetten (de controller dus)
• Shelly status = Niet UIT --> (Time Range node) is het tussen zon onder (met offset) en zon op (met offset) --> light.trapverlichting AAN zetten

[ Voor 0% gewijzigd door Koepert op 18-02-2022 10:59 . Reden: typo ]

[JeroenE]

@Koepert Nu nog iets moois maken zodat er minder fel licht is als je om midden in de nacht over de trap loopt en normaal licht als dat 's ochtends (en wellicht 's avonds) gebeurd

[Koepert]

JeroenE schreef op vrijdag 18 februari 2022 @ 11:00:
@Koepert Nu nog iets moois maken zodat er minder fel licht is als je om midden in de nacht over de trap loopt en normaal licht als dat 's ochtends (en wellicht 's avonds) gebeurd

Ja klopt Maar dat ben ik nu aan t inrichten.. Keuzes maken hoe ik dat verwerk Hou t altijd t liefst zo compact mogelijk..

[musicpixel]

@Koepert Mooi dat het nu allemaal werkt.

Eigenlijk heb je nu van een domme motion sensor een slimme motion sensor gemaakt door er een Shelly aan te hangen. Je kunt in de trap automations nu hetzelfde doen als bij de motion-automations die je al hebt.

Heb je de Shelly eigenlijk nog ergens in gedaan?

Hoe dan ook, ik ga dit in ieder geval even onthouden, want ik denk dat ik dit in de toekomst ook nog wel kan toepassen. Enige jammere is dat de Shelly WIFI is en geen Zigbee...

[Koepert]

musicpixel schreef op vrijdag 18 februari 2022 @ 15:19:
@Koepert Mooi dat het nu allemaal werkt.

Eigenlijk heb je nu van een domme motion sensor een slimme motion sensor gemaakt door er een Shelly aan te hangen. Je kunt in de trap automations nu hetzelfde doen als bij de motion-automations die je al hebt.

Heb je de Shelly eigenlijk nog ergens in gedaan?

Hoe dan ook, ik ga dit in ieder geval even onthouden, want ik denk dat ik dit in de toekomst ook nog wel kan toepassen. Enige jammere is dat de Shelly WIFI is en geen Zigbee...

Je zou t met een Sonoff ZB_mini (laat maar die kan alleen 100/240v.. )kunnen proberen.. Die is Zigbee. K heb er hier ook 1 liggen, maar nog niet gebruikt. Had hier ook gekund.. maar k wilde de Shellies ook testen (heb er 4 al 2 jaar liggen , eigenlijk met zelfde reden --> wifi)..

Shelly zit op dit moment op de achterkant van de trap (in trapkast) met een stukje 2zijdig tape.. net als de controller. Wegwerken moet nog maar dat wilde ik bewaren tot ik n week of wat een werkende oplossing had. Alsnog denk ik dat er dan alleen een ' bakje' omheen timmer en daar alles in laat hangen.. Heb geen 3dprinter dus die opties vallen allemaal af. Op dit moment is het dus een verzameling van schilderstape, 2zijdig tape en van die kabel'binders' .. (geen tiewraps, maar die ijzerdraadjes met plastic huls)

[Chevalric]

Vandaag geprobeerd om een lamp met twee schakelaars aan een Shelly 1L te koppelen.
Ik deed dit bij de schakelaar het dichtst bij de lamp (drie zwarte draden, bruine draad was wel aanwezig in de doos).
Echter toen ik er stroom op zette, bleef het relais in de Shelly schakelen. Los ik dat op met een bypass of heb ik de Shelly verkeerd aangesloten.

Ik had het als volgt gedaan:

De schakeldraad naar de lamp op O. De fasedraad op L. De draden van de schakelaars met een lasdop verbonden en een derde draad in de S1 en Sx.

[JeroenE]

Chevalric schreef op vrijdag 18 februari 2022 @ 19:15:
De draden van de schakelaars met een lasdop verbonden en een derde draad in de S1 en Sx.

Wat bedoel je hier nu precies mee? Als dit vroeger een schakeling was waarbij je met 2 schakelaars 1 lamp uit en aan kon zetten dan kan je niet zo maar willekeurig draden uit die schakelaars combineren.

Weet je wel hoe alle verbindingen voorheen liepen?

Misschien kan je eerst eens proberen door maar 1 schakelaar te gebruiken die je rechtstreeks op de Sx en SW1 aansluit.

Wat voor soort lamp is het?

[user_tweakers]

Chevalric schreef op vrijdag 18 februari 2022 @ 19:15:
Vandaag geprobeerd om een lamp met twee schakelaars aan een Shelly 1L te koppelen.
Ik deed dit bij de schakelaar het dichtst bij de lamp (drie zwarte draden, bruine draad was wel aanwezig in de doos).
Echter toen ik er stroom op zette, bleef het relais in de Shelly schakelen. Los ik dat op met een bypass of heb ik de Shelly verkeerd aangesloten.

Ik had het als volgt gedaan:

De schakeldraad naar de lamp op O. De fasedraad op L. De draden van de schakelaars met een lasdop verbonden en een derde draad in de S1 en Sx.

https://media.home2link.n...tschema%20voorbeelden.pdf

Misschien heb je er iets aan. 3e tekening. Staat daar wel een bypass bij, maar lijkt mij niet nodig en een foutje op de tekening?

[Chevalric]

user_tweakers schreef op zaterdag 19 februari 2022 @ 09:17:
[...]


https://media.home2link.n...tschema%20voorbeelden.pdf

Misschien heb je er iets aan. 3e tekening. Staat daar wel een bypass bij, maar lijkt mij niet nodig en een foutje op de tekening?

Ik zou dan de vierde tekening moeten hebben, want er is geen N-draad bij de schakelaar aanwezig.
Ik denk dat ik nu ook weet wat ik verkeerd heb gedaan: het was een hotelschakeling, dus bij de andere schakelaar zat zwart/zwart/bruin. Ik had die bruin moeten loskoppelen, dan was het wel goed gegaan zoals ik het had. Dat is denk ik ook waar JeroenE op doelde?

[Koepert]

Zou iemand nog eens kunnen helpen? Ik heb een Einhell garagedeur opener die al lange tijd in gebruik is met de meegeleverde afstandbedieningen.. maar ik vroeg me af of ik die met een Shelly ook smart kan maken.. de remotes willen nog wel eens haperen..

Zie hier het aansluitschema van deze.. Ik zou zeggen dat ik de Shelly dan op 5 & 6 moet aansluiten.. maar k twijfel ff of t dan op 12V of niet moet (want er staat verder overal 24v)..





1 = fitting 24 V E14
2 = 24 V leiding zwart
3 = 24 V leiding zwart
4 = netleiding 230 V ~ 50 Hz
5 = motorleiding rood
6 = motorleiding groen
7 = veiligheid voor zwakstroom T 5A
8 = controle-indicatie (LED)
9 = aansluiting eindschakelaar voor
„Tor ZU“ (poort dicht)
10 = aansluiting eindschakelaar voor
„Tor AUF“ (poort open)
11 = aansluiting voor lichtsluis
12 = 24 V ~ voor lichtsluis
13 = leertoets
14 = aansluitklem

[ Voor 9% gewijzigd door Koepert op 20-02-2022 16:18 ]

[dennistd]

Ik zou zeggen iets met de aansluitklem 14, als je die kortsluit gaat de deur bewegen denk ik. Met een Shelly 1 kun je die prima aansturen natuurlijk, maar probeer het eerst eens met de losse wipschakelaar ertussen als test (of een draadje er even tussen kortsluiten, kan ook).

[ Voor 11% gewijzigd door dennistd op 20-02-2022 16:33 ]

[wimmme]

Gewoon ter info, op het Shelly support forum staan ze allemaal hé:
https://www.shelly-suppor...L4FEWFB24dXJvWcNLSFTfzcM0

[JeroenE]

@wimmme Ik weet niet op wie je reageert, maar je link gaat naar een pagina die zegt dat ik geen toegang heb tot deze gegevens:

Access Denied

Insufficient Permissions

Access denied. You’re not authorized to view this page.

[Septillion]

@Koepert Als je niet de hele bende wilt vervangen in ieder geval niet 5/6.

14 lijkt me een interessante maar de omschrijving "aansluitklem" zegt natuurlijk geen drol Waar gaat die nu heen? Kan je daar een knop aan hangen voor indrukken = open, weer indrukken = sluiten? Dan kan je daar een Shelly aan koppelen inderdaad. Zal je zelf nog wat voor feedback moeten doen. Of is dat voor de schakelaar in het mechaniek?

9 en 10 gaat in ieder geval werken alleen zal je dan wel twee Shellies moeten pakken. Eén voor open, één voor dicht. Deel eindschakelaar gemist...

[ Voor 3% gewijzigd door Septillion op 22-02-2022 09:49 ]

[Brecht.A]

Septillion schreef op dinsdag 22 februari 2022 @ 09:36:
@Koepert

9 en 10 gaat in ieder geval werken alleen zal je dan wel twee Shellies moeten pakken. Eén voor open, één voor dicht.

9 & 10 zijn ingangen voor de eindschakelaars, de schakelaars die aangeven wanneer de poort volledig open of gesloten is. Ik zou hier geen Shellies op aansluiten :-)

[Septillion]

@Brecht.A Oeps. ik had het deel eind gemist Mm, dan is het inderdaad hopen dat 14 "aansluitklem" voor een externe open/dicht drukknop is.

[JeroenE]

@Septillion Ik denk het wel. Gezien de plaatjes die er bij staan vermoed ik dat ze hebben bedoeld dat je 14 kan aansluiten op een knop, een sleutelschakelaar of een afstandsbediening. Maar misschien zit ik er wel naast want echt duidelijke plaatjes zijn het niet.

[dennistd]

Hier de betreffende pagina uit de handleiding met het schakelschema: https://www.handleidi.ng/einhell/bgt-63/handleiding?p=45

Een pagina eerder staat inderdaad dat je daarop parallel NO-schakelaars aan kunt sluiten: https://www.handleidi.ng/einhell/bgt-63/handleiding?p=44

En hier nog de bevestiging dat het inderdaad die aansluiting is met daarnaast de LED en leertoets: https://www.handleidi.ng/einhell/bgt-63/handleiding?p=37

[wimmme]

JeroenE schreef op maandag 21 februari 2022 @ 11:38:
@wimmme Ik weet niet op wie je reageert, maar je link gaat naar een pagina die zegt dat ik geen toegang heb tot deze gegevens:

Access Denied

Insufficient Permissions

Access denied. You’re not authorized to view this page.

shelly forum , daar staan schakeling mooi netjes bij elkaar, beter dan in de handleiding

[ Voor 27% gewijzigd door wimmme op 22-02-2022 13:46 ]

[Koepert]

dennistd schreef op dinsdag 22 februari 2022 @ 11:29:
Hier de betreffende pagina uit de handleiding met het schakelschema: https://www.handleidi.ng/einhell/bgt-63/handleiding?p=45

Een pagina eerder staat inderdaad dat je daarop parallel NO-schakelaars aan kunt sluiten: https://www.handleidi.ng/einhell/bgt-63/handleiding?p=44

En hier nog de bevestiging dat het inderdaad die aansluiting is met daarnaast de LED en leertoets: https://www.handleidi.ng/einhell/bgt-63/handleiding?p=37

Thx. Had ik er achter beter in 1x bij moeten doen.. dan nu ff kijken hoe k de Shelly daarop aansluit. Komen we daar vast ook wel weer uit.

[Frenkie567917]

Ik wil een Shelly Plus 1PM gebruiken om de timer functie van de badkamerventilator te triggeren.
Hiervoor heeft de Vente Axia Svensa een aparte SL aansluiting, zie p14 van https://www.vent-axia.nl/file/784824/download?token=0QBYTkNp
De timer functie wordt getriggerd als er stroom op de SL aansluiting staat.

Als ik het goed heb moet ik de Output van de Shelly verbinden met de SL van de badkamerventilator.
En natuurlijk de fase aansluiten op de L en nul aansluiten op de N van de Shelly.

Klopt dit zo?

Op deze manier kan ik namelijk de ventilator via wifi een aantal minuten op een hogere stand laten draaien (timer functie triggeren).

(Normaal gesproken wordt de schakeldraad van het licht aangesloten op de SL van de ventilator en wordt de timer functie getriggerd als de lichtschakelaar wordt omgezet, maar dit wil ik dus niet).

[JeroenE]

@Frenkie567917 Wat je zegt klopt, maar je kan op deze manier natuurlijk niet het verbruik meten (waar de PM voor is bedoeld). Dus je kan wat dat betreft net zo goed een gewone Shelly 1 gebruiken. Die is bovendien goedkoper.

Bij de 1 moet je dan de fase draad ook in de I (= hoofdletter i) stoppen en de vanuit de O naar de SL van je ventilator gaan.

[dennistd]

Koepert schreef op dinsdag 22 februari 2022 @ 14:13:
[...]


Thx. Had ik er achter beter in 1x bij moeten doen.. dan nu ff kijken hoe k de Shelly daarop aansluit. Komen we daar vast ook wel weer uit.

Heb je al een Shelly in huis? Ik zou zeggen dat dit een ideaal geval is voor een Shelly Uni die je zo vanuit de 24V AC voor de lichtsluis (nr12) kunt voeden:

[JeroenE]

@dennistd Een Shelly 1 werkt ook op 24V DC. Bij de meeste (alle?) winkels is die ook goedkoper dan een Uni. Volgens mij heeft @Koepert er nog een paar van die in de kast liggen.

EDIT: ik lees nu pas dat er 24C AC uitkomt en geen DC, daar werkt een 1 niet op inderdaad.

[ Voor 21% gewijzigd door JeroenE op 22-02-2022 16:21 ]

[Koepert]

JeroenE schreef op dinsdag 22 februari 2022 @ 15:52:
@dennistd Een Shelly 1 werkt ook op 24V DC. Bij de meeste (alle?) winkels is die ook goedkoper dan een Uni. Volgens mij heeft @Koepert er nog een paar van die in de kast liggen.

Op dit moment nog 3 idd Dus dat heeft sowieso de voorkeur.

[JeroenE]

@Koepert Ik had het trouwens verkeerd gelezen, de Uni werk ook op 24V AC en dat doet de Shelly 1 niet. Dat is wat @dennistd schreef.

Maar de Shelly 1 kan je "gewoon" op de 230V AC aansluiten natuurlijk. Die heb je daar ook al liggen want daar werkt die deuropener zelf ook op. Dan met twee draadjes van uitgang 14 naar de I en de O (1 draadje in iedere aansluiting natuurlijk) en dan kan je met de Shelly schakelen.

[Koepert]

JeroenE schreef op dinsdag 22 februari 2022 @ 16:20:
@Koepert Ik had het trouwens verkeerd gelezen, de Uni werk ook op 24V AC en dat doet de Shelly 1 niet. Dat is wat @dennistd schreef.

Maar de Shelly 1 kan je "gewoon" op de 230V AC aansluiten natuurlijk. Die heb je daar ook al liggen want daar werkt die deuropener zelf ook op. Dan met twee draadjes van uitgang 14 naar de I en de O (1 draadje in iedere aansluiting natuurlijk) en dan kan je met de Shelly schakelen.

Maakt de I en de O eigenlijk nog uit? Dus welke in welke van de opener?

[dennistd]

Koepert schreef op woensdag 23 februari 2022 @ 12:05:
[...]


Maakt de I en de O eigenlijk nog uit? Dus welke in welke van de opener?

Nee, die twee worden gewoon kortgesloten bij een Shelly 1.

Je kunt hem ook vanzelf weer uit laten schakelen om een pulsdrukker te imiteren, ipv dat ie steeds aan blijft staan. Dat zit in de webinterface onder timer.

[ Voor 49% gewijzigd door dennistd op 23-02-2022 12:11 ]

[JeroenE]

@Koepert zoals @dennistd al opmerkt maakt dat niet zo veel uit. Als je wel weet welke van de aansluiting 14 de plus is en welke de min is (of welke de fase en welke de nul?) kan je nog iets verzinnen dat je de plus/fase in de In wil stoppen en de min/nul in de Out, maar zelfs al wissel je dat om maakt het verder dus niet uit.

[Koepert]

check.. en de shelly zelf.. Die zet je in dit geval dan in als Momentary ?

[JeroenE]

@Koepert Die ga je toch remote aansturen? Dan maakt de instelling voor de button verder niet zo heel veel uit. Of ga je daar dan ook een fysieke schakelaar op zetten?

[Koepert]

JeroenE schreef op woensdag 23 februari 2022 @ 12:16:
@Koepert Die ga je toch remote aansturen? Dan maakt de instelling voor de button verder niet zo heel veel uit. Of ga je daar dan ook een fysieke schakelaar op zetten?

Ah ok.. nee ik ga m aansluiten op de garageopener en dan mn telefoon gebruiken voor open/dicht.. en in Home Assistant kunnen zien of dat open/dicht of aan/uit is, zou fijn zijn, maar ik heb een door/windowsensor om te kunnen zien of de deur open is.

[JeroenE]

@dennistd Welke firmware versie draai jij? In de laatste die op mijn Shelly 1 draait (v1.11.8) kan je minimaal 1 seconden instellen. Je kan wel een have seconde proberen in te geven, maar dat wordt niet daadwerkelijk bewaard.

Edit: Hm, nu lukt het me wel, maar met 0.5 (dus punt ipv komma). Dat werkte vroeger ook niet, maar nu blijkbaar wel.

[ Voor 20% gewijzigd door JeroenE op 23-02-2022 12:24 ]

[Koepert]

JeroenE schreef op woensdag 23 februari 2022 @ 12:22:
@dennistd Welke firmware versie draai jij? In de laatste die op mijn Shelly 1 draait (v1.11.8) kan je minimaal 1 seconden instellen. Je kan wel een have seconde proberen in te geven, maar dat wordt niet daadwerkelijk bewaard.

Edit: Hm, nu lukt het me wel, maar met 0.5 (dus punt ipv komma). Dat werkte vroeger ook niet, maar nu blijkbaar wel.

Het 'balkje' om de timer blijft bij mij rood bij 0.5 (en 0,5) maar hij lijkt wel te werken


Current version: 20220209-092750/v1.11.8-g8c7bb8d


//UPDATE

Zojuist in mn pauze even een stuk stekker/snoer geslachtofferd met 2 losse aansluitdraden. De Shelly aangesloten op de IO en de stekker in n stopcontact aldaar. Timer op 1 seconde. Works like a charm EN de reeds aanwezige remote functioneert ook nog (niet dat dat verrassend is, maar wel prettig te weten dat t niet OF bekabeld OF draadloos is).


//UPDATE 2

Crap.. Kom er nu achter dat wifi in de garage echt bagger is..

WiFi RSSI: -89 a -91 dBm..


Dus de betrouwbaarheid van de Shelly is atm wat crap.. Maar goed, Daar moet ik dan nog maar ff een oplossing voor bedenken. Zal wel een extra FritzRepeater worden ofzo.

[ Voor 34% gewijzigd door Koepert op 23-02-2022 15:56 . Reden: Update ]

[ton1123]

Ik heb een aantal Shelly 1L's op dezelfde manier aangesloten. Twee werken prima maar bij de twee andere blijven de lampen heel zachtjes branden als ze uitgeschakeld worden. Er zitten op dezelfde manier bypasses in. Iemand een idee hoe dat kan? Toch een aansluitfout?
Alvast bedankt,
Ton

[Septillion]

@ton1123 Denk een goed moment voor foto's

[Koepert]

Vraagje omtrent de 'werking' van de verschillende units. Zoals hierboven te lezen heb ik succesvol een Shelly1 aangesloten op de garagedeur. Alleen het Wifibereik (2.4Ghz netwerk) is crap in de garage, waardoor deze verbinding bij slechter weer letterlijk lijkt 'weg te waaien'..

Nu heb ik ook een Sonoff ZBMini (Zigbee dus).. Die kan ik volgens mij op dezelfde wijze aansluiten..maar is daar te verwachten dat er beter bereik is? In beide gevallen zit in de 'hoek van het huis' de laatste zender (cheap AP versus Hue Zigbee GU10Spot)..

Reageren Zigbee versus Wifi nog anders op dat 'bereik' ?? (Ja testen is een optie, maar vroeg me af of iemand daar theorie qua onderbouwing voor heeft)

Never mind.

A) Hier al redelijk uitleg: https://www.iottechtrends.com/zigbee-vs-wi-fi/
dan moet ik de 'na 1 sec off' timer met een automation gaan nabootsen, etc..


Ik test het sowieso wel ff

[ Voor 13% gewijzigd door Koepert op 25-02-2022 13:36 ]

[Septillion]

@Koepert Denk vooral proberen. Voordeel van Zigbee is wel dat het een Mesh vormt. Maar de ZBmini niet niet bruikbaar voor hier, deze heeft geen droge contacten en kan dus alleen 230V schakelen. Waarschijnlijk wel redelijk makkelijk om te bouwen maar out of the box kan die het niet.

[Koepert]

Septillion schreef op vrijdag 25 februari 2022 @ 13:36:
@Koepert Denk vooral proberen. Voordeel van Zigbee is wel dat het een Mesh vormt. Maar de ZBmini niet niet bruikbaar voor hier, deze heeft geen droge contacten en kan dus alleen 230V schakelen. Waarschijnlijk wel redelijk makkelijk om te bouwen maar out of the box kan die het niet.

Oh serieus.. Die heb ik dan gemist.. ik dacht dat de S1 & S2 op dezelfde wijze werkten als de IO bij Shelly..

Nee dan gaat t sowieso niet ..

[Septillion]

@Koepert Nee, S1 en S2 zijn de tegenhanger van SW bij een Shelly. Alleen moet de schakelaar bij een ZBmini nu juist droog zijn. Je mag dus niet naar de L schakelen maar alleen tusen S1 en S2. Lout is wat (naar Lin) schakelt bij een ZBmini.

[texako]

Mijn vraag


hoe programmer je de Shelly i4 incl. 4 drukknoppen connect met Shelly 2.5 , werking met 4 rolluiken
de shelly cloud app. werkt al alleen nog zonder de i4
de i4 is al ingeleerd in de app.
met scenes dacht ik maar ja...


Button 1 rolluik 1 sluiten

Button 1 2 x kort indrukken rolluik 1 open

Button 2 rolluik 2 sluiten

Button 2 2 x kort indrukken rolluik 2 open

Button 3 .....

Button 4 .......

merci Tex.

Daar eigen inzet laag is, samengevoeeg in algemeen Shelly topic

[ Voor 7% gewijzigd door Septillion op 28-02-2022 10:14 ]

[JeroenE]

@texako Met een commando als

http://##ip-adres-rolluik1##/roller/0/go=close

of

http://##ip-adres-rolluik1##/roller/0/go=open

kan je het rolluik open en dicht doen. Dat kan je gewoon in je browser proberen. Wel natuurlijk ##ip-adres-rolluik1## even vervangen door het juiste ip-adres.

Let op, dat het wel handig is als je DHCP server dan steeds hetzelfde ip adres aan je rolluiken blijft uitdelen.

Vaak werkt het ook als je de laatste 6 cijfers van het mac-adres gebruikt. Dan zou het shellyswitch25-123456 zijn als het mac-adres eindigt met 12:34:56. Dan hoef je niet per se iets in je DHCP server in te stellen maar kan je dat gebruiken in plaats van het ip-adres.


Als je eenmaal het juiste commando hebt dan kan je dat instellen op je Plus i4. Die heb ik zelf niet, maar ik geloof dat het via een "Webhook" menu gaat.

[Allissey]

Ik heb 10 Shelly plug S aangeschaft om het abnormaal hoge gebruik van electra in ons huis te checken. Bij het configureren van deze devices dacht ik gisteren tijd te besparen door er 3 tegelijk in de wandcontactdoos te doen.
Helaas ging dat mis, want de derde wilde niet bij de cloud aanmelden: “omdat het device al bekend was bij een andere user/account”. Ik denk dat dat veroorzaakt werd doordat ik er meerdere tegelijkertijd in het cofiguratieproces had zitten. Alleen helpt een harde reset niet: telkens als ik op het punt kom van aanmelden in Shelly cloud krijg ik dezelfde foutmelding in het engels. Weet iemand hoe ik die bewuste plug alsnog kan aanmelden? Wel gek overigens want ik krijg de plug dus wel lokaal geconfigureerd maar om het verbruik via Shelly uit te lezen moet de plug op de cloud zijn aangemeld.

Wellicht zijn er veel slimmere manieren om het verbruik van electra te monitoren, maar dat is van later zorg, ik ben een newby eerst de zaak maar eens aan de praat krijgen.

[JeroenE]

@Allissey Als je 10 seconden het knopje ingedrukt houdt wordt er een factory reset gedaan. Dan kan je hem hopelijk wel opnieuw aanmelden.

[Allissey]

JeroenE schreef op maandag 28 februari 2022 @ 13:46:
@Allissey Als je 10 seconden het knopje ingedrukt houdt wordt er een factory reset gedaan. Dan kan je hem hopelijk wel opnieuw aanmelden.

Hoi Jeroen, dank voor je reactie. Die 10 seconden had ik al aangehouden. Maar dat helpt niet voor devices die al zijn aangemeld op Shelly cloud. Immers: de hardware reset doet wel een reset van het device, maar niet van de aanmelding op cloud. Ergens moet ik dat device in de Shelly cloud (waarschijnlijk op ip adres?) kunnen wissen.

[JeroenE]

@Allissey Aha, op die manier. Ik gebruik die cloud helemaal niet, dus ik kan je er niet echt bij helpen. Als de foutmelding klopt en het device is bekend bij iemand anders, dan kan jij hem (neem ik aan) niet verwijderen uit de cloud. Ik denk dat je dan het beste even contact op kan nemen met Shelly zelf zodat zij kunnen kijken welke gebruiker dan onterecht jouw device in gebruik heeft.

[vanderkooi]

Hallo,

ik was benieuwd of mensen hier ervaring hebben met de Shelly 1PM achter een stopcontact te plaatsen i.p.v. achter een lichtschakelaar. kan dit? en gaat dit goed? ben benieuwd. ik zou graag dus achter een aantal bestaande stopcontacten willen plaatsen i.p.v. de plug te gebruiken.

Te algemeen => verplaatst naar het algemene Shelly topic

[ Voor 10% gewijzigd door Septillion op 01-03-2022 14:28 ]

[RadioAir]

Als je de ruimte hebt is er geen reden waarom dat niet zou kunnen Een lichtschakelaar is feitelijk gezien ook niet veel anders dan een stopcontact waar altijd een lamp met stekker op zit.

Je kan het stopcontact dan alleen via de Shelly app of je zelfgekozen integratie met een ander platform bedienen, maar dat zal uiteraard ook je bedoeling zijn.

[vanderkooi]

Ja dat is inderdaad de bedoeling ik heb nog een aantal "disco" lampen die nu aangaan wanneer je stekker in stopcontact steekt, maar dan ga ik proberen de shelly erachter te stoppen.

[Jesse-]

Ja hoor, ik heb een 1PM achter een stopcontact zitten. Was wel even wat klooien met draad, maar het zit

[Gizz]

Mocht het qua ruimte niet lukken, dan zijn er nog twee andere mogelijkheden:

• Een tussenstekker van Shelly
• Shelly 1PM (of andere variant) direct in het snoer van je lampen. Daarbij kun je gebruikmaken van dit doosje of een van de vele versies die je kunt printen.

Ken je trouwens het volgende topic? Daar zit ook wel wat kennis [Shelly] Ervaringen & Discussie

[lolle1212]

iemand al ervaringen met de flicker van dimmer 2's en de nieuwe 11.9 Beta firmware? (Hier net geïnstalleerd op een paar, nog testen qua resultaat.)

[belikerich]

Hoi,

Ik ga komende tijd de tuin onderhanden nemen en daar gaan we onder andere bevloeiing en electra opnieuw aanleggen. Hiervoor gaan we binnenkort twee gleuven graven.

Idealiter zou ik ieder lichtpunt (worden er 6) afzonderlijk aan en uit willen kunnen zetten met shellys.
Maar realiseer met dat ik dan per lichtpunt een afzonderlijke schakeldraad moet leggen.
Of zijn er hier handigere oplossingen voor?

[JeroenE]

@belikerich Een alternatief is slimme lampen. Die moeten dan altijd stroom hebben en dan kan je die met een app (of je domotica controller of noem maar op) opdracht geven om aan of uit te gaan (of dimmen, kleur veranderen etc al naar gelang wat de lamp precies kan).

Als je Shelly lampen wil gebruiken moet je dan wel wifi hebben in de tuin, natuurlijk.

Maar als je alles opnieuw gaat aanleggen lijkt het mij niet heel ingewikkeld om genoeg draden te leggen?

[thaan]

belikerich schreef op dinsdag 1 maart 2022 @ 15:53:
Hoi,

Ik ga komende tijd de tuin onderhanden nemen en daar gaan we onder andere bevloeiing en electra opnieuw aanleggen. Hiervoor gaan we binnenkort twee gleuven graven.

Idealiter zou ik ieder lichtpunt (worden er 6) afzonderlijk aan en uit willen kunnen zetten met shellys.
Maar realiseer met dat ik dan per lichtpunt een afzonderlijke schakeldraad moet leggen.
Of zijn er hier handigere oplossingen voor?

Je kunt 3 Shelly2.5's gebruiken, die hebben 2 kanalen per stuk en kunnen dus 2 individuele lampen schakelen.
Dan ingraven in een waterdichte lasdoos. Ik heb er 2 op het (platte) dak van m'n huis liggen, voor de airco en jacuzzi groep (maar dan een Shelly1PM om verbruik te meten en om hem te kunnen schakelen).

Je hebt nergens schakeldraden voor nodig met een Shelly: je kunt de Shelly ook gewoon op afstand bedienen.
Dat kan ook draadloos, zolang de Shelly2.5 die ingegraven ligt maar wifi bereik heeft.

Je kunt bijvoorbeeld achter een schakelaar in je huis een andere Shelly doen (bijv. een Shelly1 of een Shelly i3) om vervolgens de Shelly2.5's die ingegraven liggen, aan/uit te schakelen.
De ene Shelly bestuurt dan je andere Shelly, zonder dat je schakeldraden hoeft te trekken.

JeroenE schreef op dinsdag 1 maart 2022 @ 15:59:
@belikerich Een alternatief is slimme lampen. Die moeten dan altijd stroom hebben en dan kan je die met een app (of je domotica controller of noem maar op) opdracht geven om aan of uit te gaan (of dimmen, kleur veranderen etc al naar gelang wat de lamp precies kan).

Als je Shelly lampen wil gebruiken moet je dan wel wifi hebben in de tuin, natuurlijk.

Maar als je alles opnieuw gaat aanleggen lijkt het mij niet heel ingewikkeld om genoeg draden te leggen?

Shelly lampen zou ik juist niet doen: met een gewone Shelly kun je juist elke lamp gebruiken die je wilt, ongeacht aansluiting of uiterlijk. Het mooie aan een Shelly is nou juist dat je geen specifieke E27/GU10/etc. lamp hoeft te gebruiken.

[ Voor 23% gewijzigd door thaan op 01-03-2022 16:00 ]

[belikerich]

JeroenE schreef op dinsdag 1 maart 2022 @ 15:59:
@belikerich Een alternatief is slimme lampen. Die moeten dan altijd stroom hebben en dan kan je die met een app (of je domotica controller of noem maar op) opdracht geven om aan of uit te gaan (of dimmen, kleur veranderen etc al naar gelang wat de lamp precies kan).

Als je Shelly lampen wil gebruiken moet je dan wel wifi hebben in de tuin, natuurlijk.

Maar als je alles opnieuw gaat aanleggen lijkt het mij niet heel ingewikkeld om genoeg draden te leggen?

Bedankt! Wifi heb ik in de tuin, of komt er iig
Slimme lampen kan ook maar ik prefereer shellies omdat we dan vrije keus hebben wat voor type lamp we willen.

Als ik het goed begrijp moet ik per lamp/groep lampen die ik gezamelijk aan of uit wil zetten een losse schakeldraad leggen, klopt dat?

[JeroenE]

@belikerich Dat ligt er aan waar je de Shellies gaat plaatsen. Als je die in de armaturen zelf kwijt kan (of in een waterdichte lasdoos zoals @thaan voorstelt) dan hoeft dat niet. Maar als je de Shellies liever in een schuur/garage/tuinhuis/bijkeuken ofzoiets wil plaatsen dan moet je natuurlijk wel van iedere Shelly afzonderlijk naar de lampen gaan.

Ik zou zelf voor de flexibiliteit alles lampen naar 1 centrale plek leiden en daar aansturen als je daar de mogelijkheid voor hebt. Dan kan je ook nog eens wisselen als je na een tijdje bedenkt dat je toch altijd per 2 (of 2 om 4 of wat dan ook) tegelijk wil schakelen.

Ik ben wel gecharmeerd van dimmers, dan hoef je niet per se in de schemering al gelijk op volle sterkte licht aan te doen. Terwijl je op andere tijden misschien juist wel meer licht in de tuin wil hebben.

[thaan]

JeroenE schreef op dinsdag 1 maart 2022 @ 16:12:
@belikerich Dat ligt er aan waar je de Shellies gaat plaatsen. Als je die in de armaturen zelf kwijt kan (of in een waterdichte lasdoos zoals @thaan voorstelt) dan hoeft dat niet. Maar als je de Shellies liever in een schuur/garage/tuinhuis/bijkeuken ofzoiets wil plaatsen dan moet je natuurlijk wel van iedere Shelly afzonderlijk naar de lampen gaan.

Ik zou zelf voor de flexibiliteit alles lampen naar 1 centrale plek leiden en daar aansturen als je daar de mogelijkheid voor hebt. Dan kan je ook nog eens wisselen als je na een tijdje bedenkt dat je toch altijd per 2 (of 2 om 4 of wat dan ook) tegelijk wil schakelen.

Ik ben wel gecharmeerd van dimmers, dan hoef je niet per se in de schemering al gelijk op volle sterkte licht aan te doen. Terwijl je op andere tijden misschien juist wel meer licht in de tuin wil hebben.

Mocht je een dimmer willen: dan kun je ook een Shelly dimmer gebruiken uiteraard, ongeacht waar je de Shelly fysiek gaat plaatsen. Alleen moet je dan wel daadwerkelijk een schakeldraad gaan trekken vanaf je timmerknop naar de Shelly toe.

[JeroenE]

@thaan Je hoeft niet per se met een knop te dimmen, je kan dat ook met een app doen (of je domoticacontroller etc).
