[.Build] WordClock

[Lex2]

Geïnspireerd door dit topic ben ik in de afgelopen maanden ook bezig geweest met het bouwen van een WordClock. Ik heb de mijne geïnspireerd op die van @RobIII en voorzien van randen die ook van kleur kunnen wijzigen (alleen zit dat nog niet in de software )

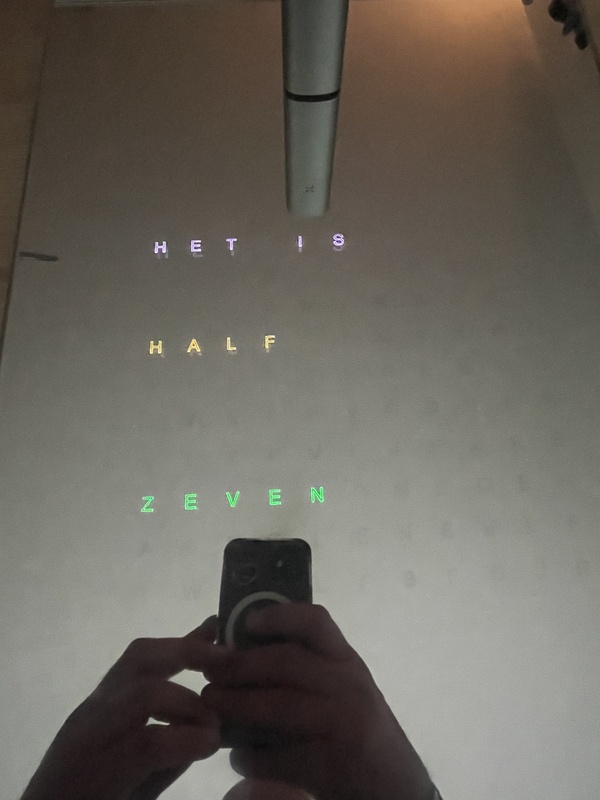

Het resultaat:


De klok werkt op basis van een Arduino UNO WiFi Rev2 met de bekende WS2812 LED strips, die ik heb ingebouwd in de Sannahed baklijst van IKEA. Aan de zijkant heb ik een LDR sensor ingebouwd, die de helderheid van de ledjes automatisch aanpast op het moment dat het verschil tussen de gemeten helderheid en de huidige helderheid groter wordt dan een geconfigureerde waarde.

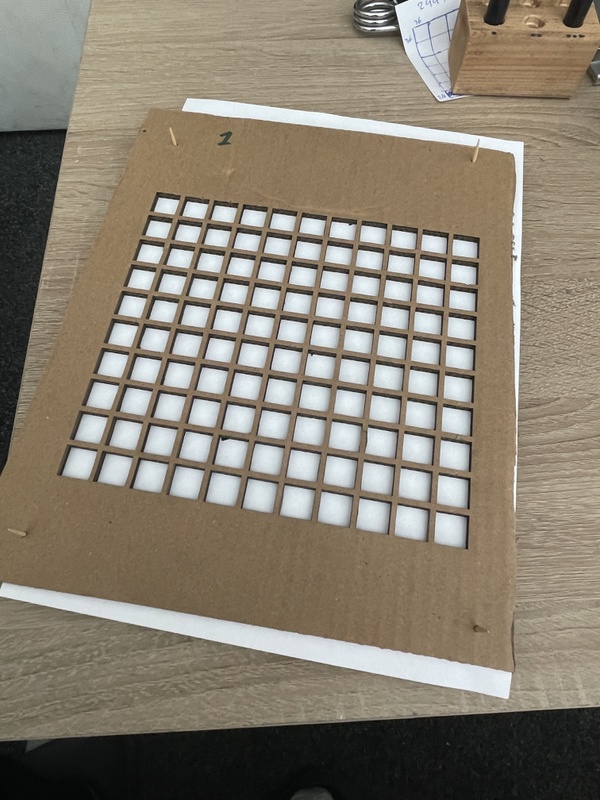

Ik wilde eerst het raster met de hand zagen, maar dat pakte niet zo uit als ik wilde. Het raster van 11x11 is daarom door een collega geprint met een 3D-printer en met secondelijm vastgemaakt aan de plexiglazen voorkant. Aan de buitenkant heb ik een vinylsticker geplakt. Daardoor is er gelukkig weinig lichtlekkage. De plaat waarop de ledjes geplakt zitten heb ik afgewerkt met rubber van een rubberen mat van de Hornbach.

Leuk avontuur en erg gaaf om dit zelf te bouwen, te solderen en te programmeren. Paar leerpuntjes die ik hier uit heb gehaald:

• Ik heb het uitgewerkt op basis van een idee, zonder plan vooraf (gewoon doen)

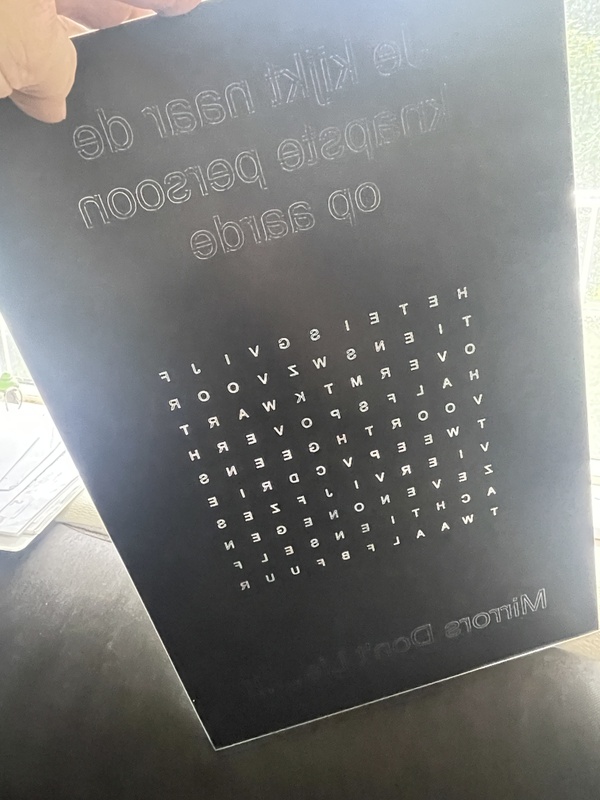

• Ik ben niet blij met de vinylsticker. Ik heb 3 exemplaren, maar allemaal zijn ze gekreukt geleverd. Wellicht dat ik ter zijner tijd de voorplaat daarom nog ga veranderen.

In de komende weken nog eens even nadenken over welke kleur ik de rand wil geven en welke effecten ik nog in wil bouwen

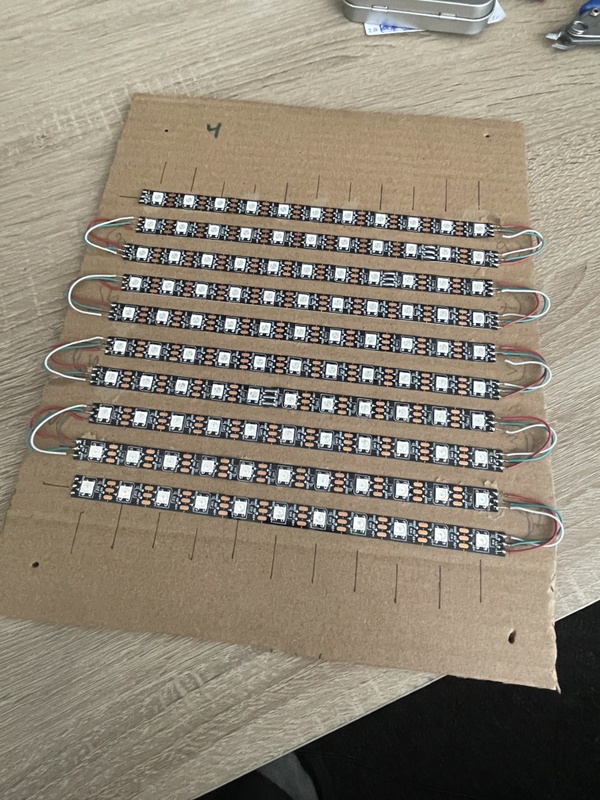

Hieronder nog een paar foto's van het bouwproces:

[RobIII]

Lex2 schreef op vrijdag 6 januari 2023 @ 18:11:
Geïnspireerd door dit topic ben ik in de afgelopen maanden ook bezig geweest met het bouwen van een WordClock. Ik heb de mijne geïnspireerd op die van @RobIII en voorzien van randen die ook van kleur kunnen wijzigen (alleen zit dat nog niet in de software )

RobLexDrie Subtiel

Ziet er mooi uit

[Lex2]

RobIII schreef op vrijdag 6 januari 2023 @ 18:13:
[...]

RobLexDrie Subtiel

Ziet er mooi uit

Haha, dat kwartje valt nu pas. Eigenlijk moet ik nu ook mijn nick laten wijzigen

Toch wel fijn om zo'n korte naam te hebben. Past precies in het midden

[Vuikie]

@Lex2 Ziet er goed uit!

[Expatriot]

Na een kleine 40 uur werk hangt die 😀
Happy wife, happy life!

[Vuikie]

Ow wow, @Expatriot die is heel nice!

Hoe groot is die? 1,5 x 1,5?

[ Voor 29% gewijzigd door Vuikie op 22-01-2023 16:50 ]

[Expatriot]

Hey vuikie,

1m x 1m flinke klus en flink zwaar, zitten 29 magneten in het frame om de cortenstaal plaat vast te houden.



Mocht er nog iemand interesse hebben, heb dus nog een 45x45 variant te koop. Aangezien me op marktplaats geadviseerd werd die advertentie te verwijderen.

[ Voor 34% gewijzigd door Expatriot op 22-01-2023 17:20 ]

[Vuikie]

Expatriot schreef op zondag 22 januari 2023 @ 17:17:
*SNIP*

Aangezien me op marktplaats geadviseerd werd die advertentie te verwijderen.

*SNIP*

Ok, deze vind ik bijzonder. Door wie en waarom, als ik vragen mag?

[Paultje3181]

Qlocktwo is redelijk actief met het beschermen van hun copyright. Waarschijnlijk hierom. Het is wel voor het eerst dat ik advies hoor vanuit Marktplaats...

[Voronwë]

Ik gok dat er meer zelfbouw woordklokken bestaan dan dat QlockTwo er verkocht heeft.
Ook mijn leverancier in Duitsland voor de frontplaten wilde ze al niet meer maken.

spoiler:

Sterker nog, hier op Tweakers werden we (de mods dan) al geadviseerd om bepaalde links te verwijderen (welliswaar niet van QlockTwo, maar van derden die wel gesommeerd zijn).

[Vuikie]

@Expatriot heeft me 'achter de schermen' uitgelegd hoe en wat.

Persoonlijk vind ik het bullcr@p. Als jij in Inkscape een ontwerp maakt en de frontplaat zelf maakt of laat maken/snijden/laseren dan mag dat gewoon. Als jij deze dan !particulier! wil verkopen omdat je een andere gemaakt hebt, is dit geen probleem. Dingen kunnen wat lastiger worden als je exact hetzelfde font of front layout gebruikt en het dan seriematig gaat/laat produceren.
Maar dat bedrijven als QlockTwo achter mensen aan gaat die er hobbymatig 1 maken, vind ik echt heel triest.
Misschien moeten ze dan hun standaard 45x45 model niet va. €1800!!!!! laten kosten. Want voor dat geld kan ik er zelf wel een aantal maken...

[Expatriot]

Voronwë schreef op maandag 23 januari 2023 @ 13:04:
Ik gok dat er meer zelfbouw woordklokken bestaan dan dat QlockTwo er verkocht heeft.
Ook mijn leverancier in Duitsland voor de frontplaten wilde ze al niet meer maken.

spoiler:

Sterker nog, hier op Tweakers werden we (de mods dan) al geadviseerd om bepaalde links te verwijderen (welliswaar niet van QlockTwo, maar van derden die wel gesommeerd zijn).

Hier idem 2 bedrijven in de regio Venlo die ook niet eens de moeite namen om te reageren om deze plaat lazeren. Misschien ook gesommeerd als ze dat met Duitse laser boeren ook doen. Via via moeten regelen maar welk bedrijf dit heeft gedaan weet ik dus ff niet.

Blij dat iemand me via marktplaats wees op het gevaar. De woorden van onze huisadvocaat op de zaak waren: dit kan een probleem geven met het modelrecht van qlocktwo en dat je economisch gewin haalt uit een imitatie. Zouden ze patenten kunnen hebben op zoiets algemeens?

[Voronwë]

Waarschijnlijk iets van auteursrechten oid.
Maar ik zou het meer zien als een compliment dat het zoveel word nagebouwd door DIYers. Misschien is de prijs gewoon te hoog.
Hetzelfde geldt voor dit project (https://clockclock.com/). Die wil ik ooit ook nog een keer gaan bouwen, maar het ontbreekt me aan de kennis...

[Nicap]

Voronwë schreef op maandag 23 januari 2023 @ 16:10:
Waarschijnlijk iets van auteursrechten oid.
Maar ik zou het meer zien als een compliment dat het zoveel word nagebouwd door DIYers. Misschien is de prijs gewoon te hoog.
Hetzelfde geldt voor dit project (https://clockclock.com/). Die wil ik ooit ook nog een keer gaan bouwen, maar het ontbreekt me aan de kennis...

Hmm, die is ook wel leuk ja. Ben nog wel eens een klok tegen gekomen die ook zoiets deed als in je Link, met servo's. Kan hem zo ook gauw niet terugvinden. Mocht ik hem vinden, dan zal ik hem delen.

[ocmer]

Een tijdje geleden heb ik al eens een houten Wordclock voor mezelf gebouwd: https://gathering.tweakers.net/forum/view_message/65001766

Nu wil ik voor een familielid een stalen wordclock maken.

• Het wordt een plaat van 160x80 cm, met daarin een klok van ca. 40x40cm (3 LED's/10cm). De rest van de plaat is dan een soort magneetbord
• Materiaal is staal (Koudgewalst SC01-A-m). Alternatieven zijn Elec.verzinkt (ZE25), Magnelis S250GD+ZM31 MAE, S235, S355, S420, S700, Sendz verzinkt DX51D+Z275, maar ik heb geen verstand van de verschillen. Iemand wel?
• Dikte 1,5 mm
• Besturing is net als mijn vorige klok een ESP8266 met ingebouwde Wifi (bijv. nodemcu). Ik twijfel wel of die ESP achter een enorme stalen plaat wel voldoende wifi ontvangst gaat hebben. Misschien dat ik nog op zoek ga naar een ESP met een losse wifi antenne (WEMOS D1 Mini Pro ofzoiets)
• Als diffusor lees ik dat wit bakpapier het beste geschikt is? Mag dat gewoon 1 groot vel zijn, of moet ik per letter een los velletje maken?
• Ik heb online al 2 offertes voor de stalen plaat: 247lasersnijden.nl en van laseropmaat.nl . De ene is het dubbele van de andere, zonder dat ik een verschil zie. Kan er nog kwalitatief verschil tussen zitten? Iemand tips voor een leverancier?

Nog andere tips ?

[bartbh]

Nee, geen directe tip. Voor wat betreft de aansturing: mijn esp8266 zit achter een cortenstalen plaat en geen problemen qua ontvangst. Dus ik denk dat dat nog wel los loopt, tenzij je 'm heel ver van je wifi punt ophangt.

[dennis_LU]

Expatriot schreef op zondag 22 januari 2023 @ 17:17:
Mocht er nog iemand interesse hebben, heb dus nog een 45x45 variant te koop. Aangezien me op marktplaats geadviseerd werd die advertentie te verwijderen.
[Afbeelding]

Wat zou je hiervoor willen hebben? Ik heb wel interesse.

[Expatriot]

Voronwë schreef op maandag 23 januari 2023 @ 16:10:
Waarschijnlijk iets van auteursrechten oid.
Maar ik zou het meer zien als een compliment dat het zoveel word nagebouwd door DIYers. Misschien is de prijs gewoon te hoog.
Hetzelfde geldt voor dit project (https://clockclock.com/). Die wil ik ooit ook nog een keer gaan bouwen, maar het ontbreekt me aan de kennis...

https://hackaday.io/proje...ock-made-of-analog-clocks

[Bowen_HAFX]

Expatriot schreef op dinsdag 24 januari 2023 @ 20:57:
[...]


https://hackaday.io/proje...ock-made-of-analog-clocks

YouTube: Clockception - A Clock Made From Clocks!

[Expatriot]

Knap leuke proto maar ook niet meer dan dat.

Dat geluid alleen al zou ik helemaal lijp van worden :’)

[Voronwë]

Expatriot schreef op dinsdag 24 januari 2023 @ 20:57:
[...]


https://hackaday.io/proje...ock-made-of-analog-clocks

Bowen_HAFX schreef op dinsdag 24 januari 2023 @ 21:33:
[...]


YouTube: Clockception - A Clock Made From Clocks!

Beide al gevonden, en er zijn nog wel meer pogingen. Maar ze zijn of te luidruchtig, niet accuraat, of te complex en duur...
Goedkoopste versie is waarschijnlijk niet voor niets 5000 euro.

Deze lijkt wel redelijk te zijn, maar heeft niet een heel duidelijke omschrijving...
https://mcuoneclipse.com/...-finished-with-60-clocks/

[ Voor 12% gewijzigd door Voronwë op 24-01-2023 23:04 ]

[Bowen_HAFX]

Voronwë schreef op dinsdag 24 januari 2023 @ 23:00:
[...]


[...]


Beide al gevonden, en er zijn nog wel meer pogingen. Maar ze zijn of te luidruchtig, niet accuraat, of te complex en duur...
Goedkoopste versie is waarschijnlijk niet voor niets 5000 euro.

Deze lijkt wel redelijk te zijn, maar heeft niet een heel duidelijke omschrijving...
https://mcuoneclipse.com/...-finished-with-60-clocks/

Op dit moment een aantal projecten liggen, waaronder zelf zonnepanelen leggen op het dak, gangkast maken en Voron 2.4 repareren.

Misschien aan het einde van het jaar als de hobbies weer opdrogen dan wil ik wel een poging wagen om te kijken of het te bouwen valt. We zouden een nieuw topic kunnen openen ter inspiratie?

[Voronwë]

Bowen_HAFX schreef op woensdag 25 januari 2023 @ 06:13:
[...]


Op dit moment een aantal projecten liggen, waaronder zelf zonnepanelen leggen op het dak, gangkast maken en Voron 2.4 repareren.

Misschien aan het einde van het jaar als de hobbies weer opdrogen dan wil ik wel een poging wagen om te kijken of het te bouwen valt. We zouden een nieuw topic kunnen openen ter inspiratie?

Lijkt me een prima idee. Voor mij heeft het ook geen haast hoor (ik heb ook nog genoeg andere projectjes liggen).

[Expatriot]

Over gave klokken gesproken YouTube: Ferrolic - Most amazing Clock ever (Ferrofluid clock)

[Fluo]

Ik ga mij hier ook aan wagen, houtbewerking is mijn hobby en ben .net developer van beroep. Iemand dit ooit in C# gemaakt?

[Tom-Z]

Fluo schreef op vrijdag 27 januari 2023 @ 14:42:
Ik ga mij hier ook aan wagen, houtbewerking is mijn hobby en ben .net developer van beroep. Iemand dit ooit in C# gemaakt?

Waarom moet het per se in C#? Dit soort klokken bouw je meestal met een simpele microcontroller, en daar kan je niet zomaar het hele .NET framework op draaien. Het zal vast linksom of rechtsom wel kunnen maar handig lijkt me het niet.

[Fluo]

Tom-Z schreef op vrijdag 27 januari 2023 @ 14:50:
[...]

Waarom moet het per se in C#? Dit soort klokken bouw je meestal met een simpele microcontroller, en daar kan je niet zomaar het hele .NET framework op draaien. Het zal vast linksom of rechtsom wel kunnen maar handig lijkt me het niet.

Als ik me niet vergis kan .net prima geinstalleerd worden op een Pi, heb er geen ervaring mee, maar lijkt me wel leuk om dit uit te proberen in een programmeertaal die ik beheers

[Reptile209]

Fluo schreef op vrijdag 27 januari 2023 @ 14:55:
[...]


Als ik me niet vergis kan .net prima geinstalleerd worden op een Pi, heb er geen ervaring mee, maar lijkt me wel leuk om dit uit te proberen in een programmeertaal die ik beheers

Maar het is weer meer gedoe om je ledjes aan te sturen vanaf een pi denk ik, vergeleken met een Arduino.

[jj85]

For what it is worth, ik heb mijn klok nu draaien op een esp8266 met ESPHome en een custom component als software.
Daarmee is hij heel gemakkelijk in Home Assistant te integreren;

• Aan / uit zetten via een tijd schedule of automation('s nachts hoeft hij niet aan)
• Kleur wijzigen via HA
• Settings wijzigen via HA
• Kleur wijzigen (via automation) op basis van gemeten CO2 in de woonkamer (>800ppm oranje; >1200ppm rood)
• lichtsensor inlezen in HA
• en nog wel meer te bedenken

Voor geinteresseerden, zie https://github.com/jeroen85/ha-wordclock-esphome
(based on https://github.com/leinich/ha-wordclock-esphome)

[GewoonNiek]

jj85 schreef op zaterdag 28 januari 2023 @ 08:52:
For what's worth, ik heb mijn klok nu draaien op een esp8266 met ESPHome en een custom component als software.
Daarmee is hij heel gemakkelijk in Home Assistant te integreren;

• Aan / uit zetten via een tijd schedule of automation('s nachts hoeft hij niet aan)
• Kleur wijzigen via HA
• Settings wijzigen via HA
• Kleur wijzigen (via automation) op basis van gemeten CO2 in de woonkamer (>800ppm oranje; >1200ppm rood)
• lichtsensor inlezen in HA
• en nog wel meer te bedenken

Voor geinteresseerden, zie https://github.com/jeroen85/ha-wordclock-esphome
(based on https://github.com/leinich/ha-wordclock-esphome)

Dat is een mooie voor de upgrade van mijn bestaande klok! Ik draai hem nu op een Raspberry Zero W maar dat is natuurlijk een beetje overkill en alles is hardcoded (dimmen na 10 uur, kleurtjes op een verjaardag).

[Pandemic]

Heeft iemand hier een vinyl sticker kunnen laten uitsnijden voor de frontplaat? Heb al meermalen gezocht maar kan geen website vinden die een zwarte vinyl sticker van 50x50cm kan uitsnijden en leveren.

[bartbh]

@jj85 Goed idee om 'm in Home Assistant te koppelen! Alles qua mogelijkheden heb ik al in de esp8266 zitten met een webpage (tekst, kleur, helderheid etc.) maar gebruik ik nu eigenlijk niet.


Ik heb mijne al wel in gebruik als soort van notificatie, maar die laat de melding natuurlijk wel eenmalig zien.

[jj85]

@bartbh Leuk die scrollende letters. Zou je eventueel je code willen delen?

[RogerDad]

....
Ok, deze vind ik bijzonder. Door wie en waarom, als ik vragen mag?

Waarschijnlijk omdat de advocaten van Biegert & Funk (van Qlocktwo) nogal actief jagen op woordklokken die inbreuk maken op hun patent ( https://patents.google.com/patent/USD760093S1/en ). Je mag dus wel zelf maken voor eigen gebruik en die info delen, maar verkopen is een stap te ver.

[bartbh]

jj85 schreef op maandag 30 januari 2023 @ 11:36:
@bartbh Leuk die scrollende letters. Zou je eventueel je code willen delen?

Goede vraag. Volgens mij heb ik dat gewoon uit een voorbeeldcode voor NeoMatrix vanuit arduino IDE gepakt. In de basis heb ik het display gewoon als een matrix gedefinieerd.

Dat klopt natuurlijk niet helemaal, aangezien de 4 leds in de hoeken geen onderdeel zijn. Die knipperen dus wel mee, maar dat stoort mij niet. De tekst wordt in ieder geval wel weergegeven.

Zelf heb ik de aansturing van de esp8266 via een simpele webserver op de esp8266 gedaan.

Voor het weergeven van de gestuurde tekst gebruik ik dit stuk aan code. Dus dit is maar een klein deel van de gehele code voor mijn klok.

C++:

void display_scrollText(String text) {
  matrix->clear();
  matrix->setTextWrap(false);  // we don't wrap text so it scrolls nicely
  matrix->setTextSize(1);
  matrix->setRotation(0);

  int textLength = text.length();

  //int sizeScroll = -6*textLength;
  int pixelsInText = (textLength * 7);

  int x    = matrix->width();

  while (x + 1 > (matrix->width() - pixelsInText)) {
    matrix->fillScreen(0);
    matrix->setTextColor(LED_GREEN_HIGH);
    matrix->setCursor(--x, 1);
    matrix->print(text);
    matrix->show();
    delay(70);
  }
}

[OmgItsKoen]

Sine schreef op dinsdag 20 augustus 2019 @ 20:18:
Een pi is nogal heel erg overkill voor een wordclock, ik heb zelf een versie draaien op een atmega88, dat is het kleine broertje van wat er op een arduino zit.

Een accu backup voor de hele pi is waanzin, maar er bestaat een RTC printje wat je zo op de pi kunt prikken.

Ik heb destijds overigens een sticker laten snijden voor de frontplaat.

[Afbeelding]

Ik weet dat het al 4 jaar geleden is, maar ben hier erg in geïnteresseerd en ga dit binnenkort ook maken. Met zo'n sticker, plak je die dan gewoon over een acryl plaat heen?

[ Voor 4% gewijzigd door OmgItsKoen op 20-06-2023 15:23 ]

[Sine]

Dat kan,

Ik heb in dit geval een ikea lijst gebruikt (ribba?) En die bij een bedrijf wat ook autobestickering doet laten bestickeren.
Je maakt de sticker uiteraard zo dat die aan de achterkant van het glas zit. Dat plakken is nog niet zo eenvoudig en heb ik dan ook laten doen.

[Voronwë]

Ik had een frontplaat over. 50x50cm, 5mm dik bamboehout.

[ Voor 3% gewijzigd door Voronwë op 14-01-2024 14:46 ]

[cj1]

ocmer schreef op maandag 23 januari 2023 @ 17:51:
• Ik heb online al 2 offertes voor de stalen plaat: 247lasersnijden.nl en van laseropmaat.nl . De ene is het dubbele van de andere, zonder dat ik een verschil zie.
[/list]

Dan gok ik dat laseropmaat.nl het dubbele is.

In mijn geval met een 10 mm stalen plaat snijden is dat zo. Bij enkel stuks is het prijsverschil zelfs factor 4.

[Sloet]

Een aantal jaar geleden heb ik meerdere woordklokken gebouwd met NodeMCU's als chip. Voor wie geïnteresseerd is, zie https://wordclock.readthedocs.io/. Het geheel heb ik in MicroPython geschreven (met wat inspiratie van Bernd Krolla: https://rpi-wordclock.readthedocs.io/en/main/).

Sommige klokken hebben het probleem dat ze glitches vertonen. Ik ben er zelden echt achter gekomen waar het aan ligt.

Nu heb ik de klokken al voorzien van een een weerstand op de data_in en condensator op de voedingsbus. Ook heb ik wel eens logic level shifters geprobeerd, maar zonder resultaat. Omdat ik eerder las over de interrupts vanuit wifi chip van de ESP8266 heb ik nu een RPi Zero ingebouwd. Ik gebruikte de WiFi-functionaliteit toch niet meer (want ik vond het dagelijks wijzigen van kleurtjes toch een gimmick). Maar met de RPi Zero heb ik exact dezelfde issues.

Heeft iemand nog ideeën waar dit aan kan liggen? Als het nodig is kan ik de boel ombouwen naar Arduino IDE/C++ zodat ik NeoPixelBus kan gebruiken, maar misschien zie ik iets over het hoofd.

Als iemand nog interesse heeft in het bouwen van een ClockClock 9/Clockception, laat het even weten. Hier heb ik er ook een paar van weten te bouwen die nauwelijks geluid maken.

[ocmer]

Sloet schreef op woensdag 25 september 2024 @ 16:03:
Een aantal jaar geleden heb ik meerdere woordklokken gebouwd met NodeMCU's als chip. Voor wie geïnteresseerd is, zie https://wordclock.readthedocs.io/. Het geheel heb ik in MicroPython geschreven (met wat inspiratie van Bernd Krolla: https://rpi-wordclock.readthedocs.io/en/main/).

Sommige klokken hebben het probleem dat ze glitches vertonen. Ik ben er zelden echt achter gekomen waar het aan ligt. [Afbeelding]

Nu heb ik de klokken al voorzien van een een weerstand op de data_in en condensator op de voedingsbus. Ook heb ik wel eens logic level shifters geprobeerd, maar zonder resultaat. Omdat ik eerder las over de interrupts vanuit wifi chip van de ESP8266 heb ik nu een RPi Zero ingebouwd. Ik gebruikte de WiFi-functionaliteit toch niet meer (want ik vond het dagelijks wijzigen van kleurtjes toch een gimmick). Maar met de RPi Zero heb ik exact dezelfde issues.

Heeft iemand nog ideeën waar dit aan kan liggen? Als het nodig is kan ik de boel ombouwen naar Arduino IDE/C++ zodat ik NeoPixelBus kan gebruiken, maar misschien zie ik iets over het hoofd.

Als iemand nog interesse heeft in het bouwen van een ClockClock 9/Clockception, laat het even weten. Hier heb ik er ook een paar van weten te bouwen die nauwelijks geluid maken.

De vraag is of het probleem in de hardware of in de software zit. Het zit niet in de ESP blijkbaar, maar misschien in de LED-strip (hoewel misschien niet heel waarschijnlijk). Heb je al eens een andere USB voeding geprobeerd? Heb je misschien apparaten in de buurt de electromagnetische interferentie kunnen veroorzaken? Bijv. iets met een frequentieregelaar. Of een keer met een andere LED-strip testen.
Ik heb zelf de code volledig zelf in de Arduino IDE/C++ gebouwd; dat was minder moeilijk dan ik vooraf dacht.

Die ClockClock 9/Clockception vind ik heel gaaf. Ik ben wel benieuwd naar hoe je die hebt gemaakt en wat dat uiteindelijk aan materiaal heeft gekost grofweg. Mooi projectje voor aanstaande winter

[Sloet]

ocmer schreef op woensdag 25 september 2024 @ 16:46:
[...]

De vraag is of het probleem in de hardware of in de software zit. Het zit niet in de ESP blijkbaar, maar misschien in de LED-strip (hoewel misschien niet heel waarschijnlijk). Heb je al eens een andere USB voeding geprobeerd? Heb je misschien apparaten in de buurt de electromagnetische interferentie kunnen veroorzaken? Bijv. iets met een frequentieregelaar. Of een keer met een andere LED-strip testen.
Ik heb zelf de code volledig zelf in de Arduino IDE/C++ gebouwd; dat was minder moeilijk dan ik vooraf dacht.

Die ClockClock 9/Clockception vind ik heel gaaf. Ik ben wel benieuwd naar hoe je die hebt gemaakt en wat dat uiteindelijk aan materiaal heeft gekost grofweg. Mooi projectje voor aanstaande winter

Ik verwacht dat het niet de software is aangezien meerdere klokken het prima doen en slechts een enkeling problemen geeft. Ik heb wel eens ledstrips vervangen, maar kreeg niet het idee dat het daar aan lag. Ook heb ik meerdere typen voedingen geprobeerd, van Chinese prut tot ruim bemeten Mean Well voedingen. De locatie lijkt ook geen invloed te hebben, dus electromagnetische interferentie lijkt me ook sterk. Misschien dat het toch in die interrupts zit. Ik las ergens iets over een chip die daar als buffer voor kan werken, weet iemand hier meer over?

Binnenkort zal ik even wat uitschrijven voor de Clockception in een apart topic. Het linkje post ik dan wel even hier.

[jj85]

@Sloet Ook in het verleden wel last van gehad. Rare onverklaarbare glitches.
Nu al hele tijd geen problemen meer sinds ik overgestapt ben naar een RGBW SK6812 strip. Aangestuurd op een ESP32 met neopixelbus.

[ocmer]

Ik gebruik altijd WS2812b. Nog nooit problemen mee gehad.

[Vuikie]

Ik sluit me bij @ocmer aan, ik heb hier al jaren een ESP8266 met de datapin direct op een WS2812 ledstrip en draait zonder problemen...
In het begin heb ik ook lopen knutselen met verschillende levelshifters tussen de ESP(3V3) en de ledstrip(5V). Niks werkte goed, het verknalde de timings behoorlijk. Uiteindelijk de ESP direct aangesloten en het werkt nu al jaren probleemloos.

Wel grappig om te zien hoe zow'n kleine ESP-01 de hele klok aanstuurt.

***Edit***

De ledstrip heeft wel zijn eigen overbemeten 5v voeding waar, via een ldo, 3v3 gemaakt wordt voor de ESP.

[ Voor 11% gewijzigd door Vuikie op 26-09-2024 05:56 ]

[Voronwë]

Sloet schreef op woensdag 25 september 2024 @ 16:03:


Als iemand nog interesse heeft in het bouwen van een ClockClock 9/Clockception, laat het even weten. Hier heb ik er ook een paar van weten te bouwen die nauwelijks geluid maken.

Zeker interesse! Die staat al erg lang op mijn lijstje!

Mooie frontplaat trouwens! Maar heten onze vrouw/vriendinnen nu hetzelfde? #easteregg

[Sloet]

Voronwë schreef op donderdag 26 september 2024 @ 11:57:
[...]


Zeker interesse! Die staat al erg lang op mijn lijstje!

Mooie frontplaat trouwens! Maar heten onze vrouw/vriendinnen nu hetzelfde? #easteregg

Mooi, dan ga ik dat even uitwerken.

Haha, de naam van mijn vriendin staat er niet in, dus dat zal dan wel toeval zijn

[Sloet]

Hierbij mijn relaas over het bouwen van de Clockception: https://github.com/sloetr/clockception/wiki

Dan kunnen we het hier weer over woordklokken hebben ;-)

Ik heb gisteren een aantal verbindingen tussen ledstrips vervangen. Ik gebruik daar stekkertjes met 10cm kabel voor, dat zet lekker snel in elkaar. Dat heb ik gedeeltelijk vervangen voor gesoldeerde kabels. Nu draait de woordklok zonder problemen. Maar goed, dat heb ik vaker gedacht en zag ik na een tijd alsnog glitches. Fingers crossed dus.

[Ankh]

Ik heb deze build nog steeds op mijn lijstje staan. Nu ben ik erg benieuwd of er ergens nog frontplates beschikbaar zijn of dat ik toch zelf aan de bak moet

[Sloet]

Dat hoeft niet ingewikkeld te zijn hoor. Ik heb lasersnij-templates van mijn woordklok beschikbaar https://wordclock.readthedocs.io/hardware.html#downloads. Deze laat ik bij Snijlab lasersnijden. 2mm multiplex voor de frontplaat zodat je een goede kijkhoek van de klok krijgt. Deze lak ik dan om het hout beter uit te laten komen. 4mm MDF voor het binnenwerk, 2mm is wat fragiel en dan lekt er nog licht doorheen.

Laten lasersnijden is niet per se goedkoop, maar top resultaat. En het wordt snel goedkoper als je er meerdere tegelijk bestelt

[Ankh]

Sloet schreef op vrijdag 27 september 2024 @ 10:34:
Dat hoeft niet ingewikkeld te zijn hoor. Ik heb lasersnij-templates van mijn woordklok beschikbaar https://wordclock.readthedocs.io/hardware.html#downloads. Deze laat ik bij Snijlab lasersnijden. 2mm multiplex voor de frontplaat zodat je een goede kijkhoek van de klok krijgt. Deze lak ik dan om het hout beter uit te laten komen. 4mm MDF voor het binnenwerk, 2mm is wat fragiel en dan lekt er nog licht doorheen.

Laten lasersnijden is niet per se goedkoop, maar top resultaat. En het wordt snel goedkoper als je er meerdere tegelijk bestelt

Dat zou nog een optie zijn, ik weet dat ik hier vlakbij bij een fablab dingen kan lasersnijden.
Zelf nog nooit gedaan, maar lijkt mij ook niet al te moeilijk

[Voronwë]

Ankh schreef op vrijdag 27 september 2024 @ 10:11:
Ik heb deze build nog steeds op mijn lijstje staan. Nu ben ik erg benieuwd of er ergens nog frontplates beschikbaar zijn of dat ik toch zelf aan de bak moet

De RPI WordClock heeft een generator voor een svg tekening met het stencil wat je opgeeft. Die zou je kunnen gebruiken. In de setup in de python code kan je die configureren. Er was ooit een online generator, maar die moest offline vanwege copyrightschendingen van de originele maker van het design.

Mijn originele Nederlandse vertaling staat in de Github van Bernd (RPI wordclock), maar die heeft een paar eastereggs. (Leuk om je eigen werk af en toe eens tegen te komen bij iemand anders.). Ik moet mijn dfx files nog een keertje committen naar de Github.
Je kan een ontwerp laten lasersnijden bij verschillende bedrijven in verschillende materialen. Mail er wel een aantal want sommigen zijn echt veel te duur! Een geborstelde RVS plaat van 1.5 mm dik zou niet veel meer dan 50 euro mogen kosten (excl verzendkosten).

Bij dunne platen <2mm hoef je alleen een diffuus filter te gebruiken. Bij dikkere platen, kan je ze opvullen met epoxy met een LED difuser, (zie elders in dit topic) anders kijk je tegen de randen van de binnenkant aan en is de klok minder goed leesbaar.

[Ankh]

Sloet schreef op vrijdag 27 september 2024 @ 10:34:
Dat hoeft niet ingewikkeld te zijn hoor. Ik heb lasersnij-templates van mijn woordklok beschikbaar https://wordclock.readthedocs.io/hardware.html#downloads. Deze laat ik bij Snijlab lasersnijden. 2mm multiplex voor de frontplaat zodat je een goede kijkhoek van de klok krijgt. Deze lak ik dan om het hout beter uit te laten komen. 4mm MDF voor het binnenwerk, 2mm is wat fragiel en dan lekt er nog licht doorheen.

Laten lasersnijden is niet per se goedkoop, maar top resultaat. En het wordt snel goedkoper als je er meerdere tegelijk bestelt

Even wat rondgekeken in de regio, maar heb een partij gevonden in de wormer die het kan leveren incl. hout (behalve de achterplaat). Totaal (incl. hout): € 67,72

[cowandchicken]

Fluo schreef op vrijdag 27 januari 2023 @ 14:42:
Ik ga mij hier ook aan wagen, houtbewerking is mijn hobby en ben .net developer van beroep. Iemand dit ooit in C# gemaakt?

Ja toevallig wel Maar dat was vooral om het algoritme even uit te pluizen zonder hardware te hebben.
Het kan vervolgens wel via ene usb controller een string met ws281x LEds aansturen.
Zal het nog eens opzoeken als je interesse hebt

[Fluo]

cowandchicken schreef op dinsdag 1 oktober 2024 @ 16:06:
[...]

Ja toevallig wel Maar dat was vooral om het algoritme even uit te pluizen zonder hardware te hebben.
Het kan vervolgens wel via ene usb controller een string met ws281x LEds aansturen.
Zal het nog eens opzoeken als je interesse hebt

Graag, danku

[cowandchicken]

Sloet schreef op vrijdag 27 september 2024 @ 09:26:
Hierbij mijn relaas over het bouwen van de Clockception: https://github.com/sloetr/clockception/wiki

Dan kunnen we het hier weer over woordklokken hebben ;-)

Ik heb gisteren een aantal verbindingen tussen ledstrips vervangen. Ik gebruik daar stekkertjes met 10cm kabel voor, dat zet lekker snel in elkaar. Dat heb ik gedeeltelijk vervangen voor gesoldeerde kabels. Nu draait de woordklok zonder problemen. Maar goed, dat heb ik vaker gedacht en zag ik na een tijd alsnog glitches. Fingers crossed dus.

Ik was even benieuwd of jouw motortjes al 360 graden rond draaiend waren of dat je dat zelf hebt aangepast. Ik heb gisteren 30 motortjes uit China binnen gehad, en waar ik 360 graden motortjes heb besteld blijken ze toch op beide assen een mechanische stop te hebben. Nu kan ik die van de buitenste (kunststof) as makkelijk weg snijden, van de metalen binnenste as lijkt dit veel lastiger, maar misschien mis ik iets.
Als het goed te doen is, dan ga ik ze niet terug sturen met alle ellende van dien, maar als het niet te doen is wel.

[Sloet]

Ik heb nog wel een aantal motertjes in gebruik waarvan ik zelf de mechanische stops heb verwijderd, maar echt makkelijk was dat niet. Als ik me goed herinner werkt de ene stop met een soort lipje dat je gewoon uit het mechaniek kan halen. Voor de metalen as heb ik het nokje dat op het bijbehorende tandwiel zit met een roteerfreesje eraf gehaald. Ik kreeg wel het idee dat de motertjes hier wat luidruchtiger van werden.

[cowandchicken]

ja dat bovenste van de buitenste as kun je er zo afsnijden / knippen
MAar die van de metalen as zit ondersteboven en dat tandwieltje kun je er nie tuit krijgen want daar zit een metalen plaatje boven wat vast gesmolten zit volgens mij. De ruimte is ook veel te nauw om daar een tangetje tussen te krijgen. Ben benieuwd wat voor freesje je had dan, want dat moet dan wel heel klein geweest zijn als je niet de rest van de mechaniek wil slopen

[Sloet]

De versie die ik had kon ik helemaal demonteren. Als ik me goed herinner zat er een driehoekig plaatje vastgeklikt bovenop een aantal tandwieltjes. Die kon ik er met een kleine schroevendraaier af wippen. Daarna kon ik alle tandwieltjes er vrij eenvoudig uit halen. Het hoefde dus ook geen speciaal freesje te zijn.

[cowandchicken]

ja, dat metalen 3 hoekige plaatje staat mij tegen, door de 3 hoekpunten zit een plastic steuntje.
Maar volgens jou kun je dat plaatje er dus wel voorzichtig afwippen zodat je bij het tandwieltje van de binnenste as kan? Ga ik van t weekend eens proberen! thanks

[Sloet]

cowandchicken schreef op vrijdag 11 oktober 2024 @ 13:45:
ja, dat metalen 3 hoekige plaatje staat mij tegen, door de 3 hoekpunten zit een plastic steuntje.
Maar volgens jou kun je dat plaatje er dus wel voorzichtig afwippen zodat je bij het tandwieltje van de binnenste as kan? Ga ik van t weekend eens proberen! thanks

Het is gepriegel hoor, maar dat plaatje kan je eraf wippen en later er weer op klikken. Succes!

[cowandchicken]

Zojuist gelukt idd!
27 te gaan maarja het is te doen

[Sloet]

Haha oei, volgende keer toch maar de BKA30d-r5c bestellen

[VantageR]

Leuk om dit topic voorbij te zien komen. Mijn wordclock hangt inmiddels al weer 9 jaar. In die tijd 2x een ledje moeten vervangen en de knoopcel van de rtc. Verder branden de ledjes van 'HET IS' wat minder fel, omdat deze altijd aanstaan. Vind het nog steeds een van de leukste projectjes die ik gedaan heb. Ook omdat je er iedere dag tegenaan kijkt.

[cowandchicken]

Fluo schreef op woensdag 2 oktober 2024 @ 07:05:
[...]


Graag, danku

Het heeft even geduurd. Het lag ergens verweg begraven op een oud usb stikkie.
Heb het hier maar gezet voor je.
Wellicht verdient het niet overal de schoonheidsprijs, maar het was ook maar een snel brouwsel. Ik zag wel dat er momenteel geen aansturing voor externe leds inzitten. Echter is dat qua opzet van de code vrij eenvoudig toe te voegen
https://github.com/ThinkAndSolve/C-wordclock/tree/main

[mariovanwetten]

Hallo,

Hierbij een vraagje,
Ik ben samen met mijn leerlingen van 4 vmbo kader een wordclock aan het maken.
We hebben de led strip binnen gekregen en stuiten op een probleempje.
We hebben 30 leds per meter en kunnen na elke 3 leds knippen. De letter aantal die we gebruiken zijn 13 letters.
Dus na elke 3 leds kunnen we knippen, maar. Dat houd in dat we na elke rij 2 leds overhebben.
Wat zouden we hieraan kunnen doen? Eerder afknippen kan niet nl. Want dan komen we een led te kort.
Graag info wat te doen. De kids willen weer verder met de klok😃😃😃

Dank alvast namens de leerlingen van 4 kader vmbo

[Voronwë]

mariovanwetten schreef op maandag 18 november 2024 @ 10:00:
Hallo,

Hierbij een vraagje,
Ik ben samen met mijn leerlingen van 4 vmbo kader een wordclock aan het maken.
We hebben de led strip binnen gekregen en stuiten op een probleempje.
We hebben 30 leds per meter en kunnen na elke 3 leds knippen. De letter aantal die we gebruiken zijn 13 letters.
Dus na elke 3 leds kunnen we knippen, maar. Dat houd in dat we na elke rij 2 leds overhebben.
Wat zouden we hieraan kunnen doen? Eerder afknippen kan niet nl. Want dan komen we een led te kort.
Graag info wat te doen. De kids willen weer verder met de klok😃😃😃

Dank alvast namens de leerlingen van 4 kader vmbo

Wat voor LED-strip heb je dan? Is het wel een WS2812B? Want die kan je nl na elke LED knippen.

[cowandchicken]

hmm dacht dat ik al gereageerd had, maar blijkbaar is er iets misgegaan. Als je een strip hebt met smart pixels en als je echt per 3 knipbaar is, dan heb je weinig keus en neem je gewoon 15 pixels voor de 13 zichtbare letters. pixel 45 en 15 vouw je om en in je software neem je deze dus wel mee in je aansturing.
Je laat ze dan echter gewoon uit.
Dus als je rijen hebt van 13 letters en 13 regels heb je dus in totaal (15 * 13) 195 leds.
beginnend bij led 1 is dus led 14, 15, 29, 30, 44, 45 etc altijd 0

[Reptile209]

Je kan er ook eentje aan het begin en eentje aan het eind van elke regel zetten, dan kan je een backlight, framelight, enz maken

[mariovanwetten]

Voronwë schreef op maandag 18 november 2024 @ 11:47:
[...]


Wat voor LED-strip heb je dan? Is het wel een WS2812B? Want die kan je nl na elke LED knippen.

Ik heb de WS2812

[mariovanwetten]

cowandchicken schreef op maandag 18 november 2024 @ 12:08:
hmm dacht dat ik al gereageerd had, maar blijkbaar is er iets misgegaan. Als je een strip hebt met smart pixels en als je echt per 3 knipbaar is, dan heb je weinig keus en neem je gewoon 15 pixels voor de 13 zichtbare letters. pixel 45 en 15 vouw je om en in je software neem je deze dus wel mee in je aansturing.
Je laat ze dan echter gewoon uit.
Dus als je rijen hebt van 13 letters en 13 regels heb je dus in totaal (15 * 13) 195 leds.
beginnend bij led 1 is dus led 14, 15, 29, 30, 44, 45 etc altijd 0

Dat is wel een goed idee, alleen dan moet ik de arduino nano wel aanpassen natuurlijk?

[cowandchicken]

Ja die zul je aan moeten passen.
Heb je een kant en klaar programma dat je wilt gebruiken? Hoeft niet heel moeilijk te zijn.

[mariovanwetten]

Ja, ik heb een kant en klaar programma, ik kijk of ik hem bij kan voegen.

verder hebben we nog een "probleempje" waar we als leerlingen dit niet op kunnen lossen of te moeilijk is om dit alleen te doen.

we hebben de leds inmiddels aangesloten (deze zijn nl 12 V i.p.v. 5 V) maar nu komt het, we willen deze verbinden met de arduino nano. hoe en wat zijn de stappen? we hebben een RTC DS3231 een 400-500 ohm weerstand om ertussen te zetten, en een 1000 uF condensator wat we op het Prototypingboard willen monteren. daarnaast hebben we een bleutooth en/of een wifi adapter voor de arduino.

Wie kan ons verder helpen met een duidelijke beschrijving om alles aan te sluiten?

bedankt, 4 vmbo kader.

[mariovanwetten]

https://mvanwetten.wixsit...7f-48ad-b5e0-0442ca4a0816

hierbij de URL waar de ino file te vinden is als TXT formaat, wederom omzetten naar ino is geen porbleem.

ik hoop dat iemand er wijs uit kan

[cowandchicken]

mariovanwetten schreef op donderdag 21 november 2024 @ 11:31:
Ja, ik heb een kant en klaar programma, ik kijk of ik hem bij kan voegen.

verder hebben we nog een "probleempje" waar we als leerlingen dit niet op kunnen lossen of te moeilijk is om dit alleen te doen.

we hebben de leds inmiddels aangesloten (deze zijn nl 12 V i.p.v. 5 V) maar nu komt het, we willen deze verbinden met de arduino nano. hoe en wat zijn de stappen? we hebben een RTC DS3231 een 400-500 ohm weerstand om ertussen te zetten, en een 1000 uF condensator wat we op het Prototypingboard willen monteren. daarnaast hebben we een bleutooth en/of een wifi adapter voor de arduino.

Wie kan ons verder helpen met een duidelijke beschrijving om alles aan te sluiten?

bedankt, 4 vmbo kader.

je bent de leraar? misschien beetje te hoog gegrepen project? Wel leuk om met de leerlingen iets in de tech op te pakken, dat bewonder ik altijd! Misschien wel juist mkeer voor degene die er eigenlijk niet heel bekend mee zijn.
De code is echt bral, maar in het oogpunt het zal wel werken en je er verder ook niks mee kan en niemand kan verlangend at je het zelf schrijft denk ik dat voor jou het meeste werk zit om in dit stuk code:

C:

int het[] = {156,157,158,-1};
int is[] = {160,161,-1};
int minEen[] = {163,164,165,-1};
int minTwee[] = {152,153,154,155,-1};
int minDrie[] = {148,149,150,151,-1};
int minVier[] = {143,144,145,146,-1};
int minVijf[] = {130,131,132,133,-1};
int minZes[] = {166,167,168,-1};
int minZeven[] = {134,135,136,137,138,-1};
int minAcht[] = {139,140,141,142,-1};
int minNegen[] = {125,126,127,128,129,-1};
int streepje[] = {124,-1};
int minTien[] = {120,121,122,123,-1};
int minElf[] = {117,118,119,-1};
int minTwaalf[] = {104,105,106,107,108,109,-1};
int minDertien[] = {110,111,112,113,114,115,116,-1};
int minVeertien[] = {96,97,98,99,100,101,102,103,-1};
int kwart[] = {91,92,93,94,95,-1};
int voor[] = {78,79,80,81,-1};
int over[] = {82,83,84,85,-1};
int half[] = {87,88,89,90,-1};
int uurEen[] = {75,76,77,-1};
int uurTwee[] = {70,71,72,73,-1};
int uurDrie[] = {65,66,67,68,-1};
int uurVier[] = {52,53,54,55,-1};
int uurVijf[] = {57,58,59,60,-1};
int uurZes[] = {62,63,64,-1};
int uurZeven[] = {45,46,47,48,49,-1};
int uurAcht[] = {40,41,42,43,-1};
int uurNegen[] = {27,28,29,30,31,-1};
int uurTien[] = {33,34,35,36,-1};
int uurElf[] = {20,21,22,-1};
int uurTwaalf[] = {13,14,15,16,17,18,-1};
int naam[] = {6,7,8,9,10,11,-1};
int uur[] = {0,1,2,-1};

int digitalPos1[] = {104,105,106,103,102,101,78,79,80,77,76,75,52,53,54};
int digitalPos2[] = {107,108,109,100,99,98,81,82,83,74,73,72,55,56,57};
int digitalColon[] = {97,71, -1};
int digitalPos3[] = {111,112,113,96,95,94,85,86,87,70,69,68,59,60,61};
int digitalPos4[] = {114,115,116,93,92,91,88,89,90,67,66,65,62,63,64};

alle cijfertjes aan te passen.
Ik wete niet of jouw letter plaat exact dezelfde woorden en layout heeft, maar ik ga er hier uit dat uur het laatste woord is en dat de R van "UUR" pixel 0 is en zo verder naar links boven gaat zigzag.
Hier wpordt dus gedefinieerd dan voor het woord "UUR" pixel 0,1 en 2 moeten branden. Die -1 is vast om de array met variabele lengte af te sluiten, zodat een andere functie weer dat dat het eind van het woord is.

heb je ene foto van je strip, want het feit dat je ze per 3 moet knippen en 12v gevoed zijn, doet mij ene beetje vermoeden dat je dus mogelijk ook enkel per 3 leds de kleur in kan stellen en er een IC'tje op zit met losse leds. De normale individuele WS281x pixels zijn gewoon 5V. Als er led's of mogelijkheden zijn om dit soort smarts leds individueel aan te sturen maar op 12V of hoger om daarmee de stroom op 5V te verlagen wil ik die ook wel zien

[mariovanwetten]

tja misschien wel te hoog gegrepen, maar zo leer ik er ook nog iets van en voor de leerlingen inderdaad super dat ze iets met tech kunnen doen. zo snijd het mes van twee kanten zal ik maar zeggen.
Hebben we misschien de verkeerde led besteld? het moet idd wel 30 leds per meter worden
hierbij de foto's

[ Voor 15% gewijzigd door mariovanwetten op 21-11-2024 14:42 ]

[mariovanwetten]

dus misschien nieuwe leds of anders een adapter die alles aankan natuurlijk, maar welke :-)

[Voronwë]

Je hebt waarschijnlijk de WS2811 variant, die heeft 3 LED per segment en werkt met 12V. En die kun je alleen per 3 aansturen. Ik zou eens kijken naar een andere strip bij voorkeur een WS2812B 5V.

[cowandchicken]

op je strips zie je 1 IC met daarna 3 leds. Dat is 99,9% in onderstaande configuratie. JE moet idd de ledstrips hebben met de chip IN de led. Alleen dan heb je aansturing per led individueel.

[mariovanwetten]

Super bedankt. Ik heb inmiddels de WS2812B 5V besteld. Als die binnen zijn dan ga ik verder. Alvast, en zeker namens de leerlingen, super bedankt. Tot binnenkort 😊🫣

[petkaij]

Toevallig hier terecht gekomen, wat een geweldig forum is dit.
Een top product wordt hier door diverse en gene gemaakt.
Heb nog een ongebruikte Banana Pi M2-Berry liggen waarmee ik dit ook weleens wil gaan proberen
Kan daar diverse besturing systemen op zetten zoals bv Android, Debian, Ambian, Linux en natuurlijk Raspbian.
Zou het mogelijk zijn om de benodigde software voor de Word Clock hierop werkend te krijgen?
Hou alle mogelijk heden open.

[Vuikie]

@petkaij In principe is het zeker mogelijk om met jouw'n SBC een letterklok te maken. Je hebt wel wat uitdagingen qua timing, maar ze sturen ook 1 wire devices aan in Linux, dus een array aan WS2812's zou dan ook geen probleem moeten zijn...
Wat voor een ideeën had je zelf?

[petkaij]

Voorkeur is om er een Raspbian image op te zetten en vandaar uit verder te gaan met de benodigde Word Clock software.
Desktop is dan visueel gelijk aan een echt Raspberry Pi, enige wat (nog)niet werk is VNC, SSH werk wel voor "headless" bediening. Domoticz bv krijg ik er niet aan de praat, loopt vast tijdens installatie, dus mogelijk nog wel wat andere issues bij de Word Clock software.
Maar goed, dat is dan ook weer een uitdaging, heb er alle tijd voor.

[petkaij]

Voronwë schreef op zaterdag 30 december 2023 @ 12:03:
Ik had een frontplaat over. 50x50cm, 5mm dik bamboehout.

[Afbeelding]

@Voronwë Deze zal al wel verkocht zijn?

[petkaij]

Expatriot schreef op zondag 22 januari 2023 @ 14:57:
[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Na een kleine 40 uur werk hangt die 😀
Happy wife, happy life!

@Expatriot Al jaren vinden we de woord klok een fantastisch product, maar inderdaad veel te duur. Het was mij totaal niet bekend dat met een beetje handigheid op het gebied van houtbewerking, elektronica en software dit ook zelf te maken is. Ben totaal nieuw op dit forum en heb alles al diverse malen doorgelezen van voor naar achter.
Reeds een letter template kunnen downloaden van 45 bij 45 cm.
Nu misschien een domme vraag, hoe krijg ik die net als bij jou op 1 bij 1 meter?

[Expatriot]

@petkaij ,

Ik heb de 45x45 cad tekening laten stretchen tot een 100x100 cad tekening door een mechanisch engineer bij mijn toenmalige werkgever, hier kunnen de laserbedrijfjes mee uit de voeten.

[Expatriot]

Weer een bijzonder klokje gevonden:

YouTube: I Reinvented The Clock.

[streamnl]

mariovanwetten schreef op zaterdag 23 november 2024 @ 08:12:
Super bedankt. Ik heb inmiddels de WS2812B 5V besteld. Als die binnen zijn dan ga ik verder. Alvast, en zeker namens de leerlingen, super bedankt. Tot binnenkort 😊🫣

En? Hoe is het project met de leerlingen afgelopen?

[Kammika]

Hola,

mijn woordklok die ik anderhalf jaar geleden of zo gebouwd hebt doet het erg goed. Ik merk alleen dat de WS2812B langzaam beginnen te verkleuren. Met name de "HET IS" ledjes beginnen erg gelig te worden (omdat de blauwe leds het minder goed doen), omdat die altijd aan staan.

Heb in de firmware nu iets ingebouwd om te compenseren (een setting "blue correction") om "het is" weer wit te krijgen. Maar dat is natuurlijk ook maar tijdelijk. BEtekent dus dat het een kwestie van tijd is dat de ledjes uiteindelijk allemaal verkleuren

Zijn er ledstrips die dit probleem niet hebben? Heeft iemand hier bv ervaring met een SK6812 strip? Wat is de levensduur daar voor die begint te verkleuren?

[ocmer]

Mijn woordklok staat al ruim 5 jaar fulltime aan en heeft geen zichtbare verkleuring. Ik heb een ws2812b ledstrip van Aliexpress. Ik heb wel een LDR die het omgevingslicht meet en de LEDstrip op basis daarvan dimt als het donker is; dat scheelt wellicht in de aftakeling.

[jj85]

Kammika schreef op zaterdag 27 december 2025 @ 20:37:
Hola,

mijn woordklok die ik anderhalf jaar geleden of zo gebouwd hebt doet het erg goed. Ik merk alleen dat de WS2812B langzaam beginnen te verkleuren. Met name de "HET IS" ledjes beginnen erg gelig te worden (omdat de blauwe leds het minder goed doen), omdat die altijd aan staan.

Heb in de firmware nu iets ingebouwd om te compenseren (een setting "blue correction") om "het is" weer wit te krijgen. Maar dat is natuurlijk ook maar tijdelijk. BEtekent dus dat het een kwestie van tijd is dat de ledjes uiteindelijk allemaal verkleuren

Zijn er ledstrips die dit probleem niet hebben? Heeft iemand hier bv ervaring met een SK6812 strip? Wat is de levensduur daar voor die begint te verkleuren?

Zat hier vanavond toevallig ook weer even naar te kijken. Ook mijn 'het is' wordt geel.
Betreft een SK6812 rgbw strip. Dus dat is niet per se een betere keus.

[Electroman4you]

Om de levensduur van led strips te verhogen heb ik me laten wijs maken dat deze best op een metaal/alu profiel gemonteerd worden zodat deze wat koeling krijgen.

[Voronwë]

Kammika schreef op zaterdag 27 december 2025 @ 20:37:
Hola,

mijn woordklok die ik anderhalf jaar geleden of zo gebouwd hebt doet het erg goed. Ik merk alleen dat de WS2812B langzaam beginnen te verkleuren. Met name de "HET IS" ledjes beginnen erg gelig te worden (omdat de blauwe leds het minder goed doen), omdat die altijd aan staan.

Heb in de firmware nu iets ingebouwd om te compenseren (een setting "blue correction") om "het is" weer wit te krijgen. Maar dat is natuurlijk ook maar tijdelijk. BEtekent dus dat het een kwestie van tijd is dat de ledjes uiteindelijk allemaal verkleuren

Zijn er ledstrips die dit probleem niet hebben? Heeft iemand hier bv ervaring met een SK6812 strip? Wat is de levensduur daar voor die begint te verkleuren?

Ik denk dat het verkleuren een beetje van de kwaliteit LEDstrip afhangt. Ik heb er nu meerdere gemaakt. De oudste heeft nergens last van na ruim 8 jaar. Maar een jongere versie begint idd te verkleuren. Ook tussen verschillende merken strips kan de kleur anders zijn. Ooit eens 2 strips vervangen vanwege een kapotte LED, maar dat gaf direct een subtiel, maar zichtbaar kleurverschil.

[Kammika]

ocmer schreef op zaterdag 27 december 2025 @ 20:44:
Mijn woordklok staat al ruim 5 jaar fulltime aan en heeft geen zichtbare verkleuring. Ik heb een ws2812b ledstrip van Aliexpress. Ik heb wel een LDR die het omgevingslicht meet en de LEDstrip op basis daarvan dimt als het donker is; dat scheelt wellicht in de aftakeling.

hmmm... misschien zit er verschil in de kwaliteit van de strips. Ik heb een ws2812b van Amazon...

Die van mij doet niet op basis van omgevingslicht, maar brightness staat standaard een stuk lager...

[Kammika]

jj85 schreef op zaterdag 27 december 2025 @ 22:15:
[...]

Zat hier vanavond toevallig ook weer even naar te kijken. Ook mijn 'het is' wordt geel.
Betreft een SK6812 rgbw strip. Dus dat is niet per se een betere keus.

Dat is wel gek. Hoe zit je software in elkaar: Gebruikt die de W led, of R/G/B ook voor wit?

Mijn idee zou zijn om voor die witte letters de W LED te gebruiken in zo'n RGBW strip...

[jj85]

Kammika schreef op zondag 28 december 2025 @ 12:09:
[...]

Dat is wel gek. Hoe zit je software in elkaar: Gebruikt die de W led, of R/G/B ook voor wit?

Mijn idee zou zijn om voor die witte letters de W LED te gebruiken in zo'n RGBW strip...

Ik denk niet dat de led zelf verkleurt, maar de kunststof er omheen.
Gebruik de w led.

[Kammika]

jj85 schreef op zondag 28 december 2025 @ 13:11:
[...]

Ik denk niet dat de led zelf verkleurt, maar de kunststof er omheen.
Gebruik de w led.

Nou wat er bij mijn ledjes gebeurt is dat de blauwe minder fel beginnen te schijnen. Eigenlijk een beetje hetzelfde als de ledstrip onvoldoende stroom krijgt, dan zie je hetzelfde effect.

Heb ook beetje gegoogled en het schijnt normaal te zijn dat blauwe leds eerder verouderen dan rode en groene. Had dus niet verwacht dat een witte led hetzelfde effect zou geven op termijn….

Maar dan even als open vraag: weet iemand hier op het forum wat een goede ledstrip is die je jaren kan laten branden zonder dat die dit effect heeft?

[ocmer]

Kammika schreef op zondag 28 december 2025 @ 13:26:
[...]
Nou wat er bij mijn ledjes gebeurt is dat de blauwe minder fel beginnen te schijnen. Eigenlijk een beetje hetzelfde als de ledstrip onvoldoende stroom krijgt, dan zie je hetzelfde effect.
[...]

Een pragmatische oplossing: als het een RGB led is kan je ook R en G wat minder fel laten schijnen om te compenseren dat B minder fel is. Wit is dan bijvoorbeeld 200,200,255 ipv 255,255,255

[Bloodhoundje]

Kammika schreef op zondag 28 december 2025 @ 13:26:
[...]

Nou wat er bij mijn ledjes gebeurt is dat de blauwe minder fel beginnen te schijnen. Eigenlijk een beetje hetzelfde als de ledstrip onvoldoende stroom krijgt, dan zie je hetzelfde effect.

Heb ook beetje gegoogled en het schijnt normaal te zijn dat blauwe leds eerder verouderen dan rode en groene. Had dus niet verwacht dat een witte led hetzelfde effect zou geven op termijn….

Maar dan even als open vraag: weet iemand hier op het forum wat een goede ledstrip is die je jaren kan laten branden zonder dat die dit effect heeft?

Witte leds zijn eigenlijk blauwe leds met een fosfor coating waardoor het spectrum verschuift en ze wit licht uitstralen. Er zijn eigenlijk geen ledstrips die dit effect niet hebben. De beste optie is om de meeste heldere/felle ledstrip te kopen die je kan vinden en deze daarna op een veel lager vermogen te gebruiken. Daarmee slijten de leds veel trager en zal je het probleem dus minder snel/misschien helemaal niet opmerken over de jaren.

Het inbranden van OLED panelen is bijvoorbeeld hetzelfde probleem als jij nu ervaart. De 'oplossing' die fabrikanten hier gebruiken om inbranden te voorkomen is dat ze bijhouden hoe lang elke subpixel aanstaat, het scherm wordt voor 80% helderheid max aangestuurd en de overige 20% wordt als compensatiebereik gebruikt
(subpixel A slijt harder als B en is minder fel, dus nu lijkt het beeld ingebrand als beide op 80% zijn aangestuurd omdat B feller is en dus een kleurverschil (ghosting) geeft. Subpixel A wordt daarom nu op 85% aangestuurd zodat de felheid weer identiek is en het 'inbranden' is opgelost totdat na X jaar een deel van de pixels op 100% helderheid zit en eigenlijk 105% moet doen om het effect tegen te gaan, dit is er niet meer en vanaf dat moment ga je opeens heel snel inbranden zien over het scherm).

TLDR; koop een ledstrip die eigenlijk veels te fel is voor jouw toepassing en stuur deze op een lager vermogen aan zodat ze minder hard slijten en langer meegaan.

[Kammika]

ocmer schreef op zondag 28 december 2025 @ 13:49:
[...]

Een pragmatische oplossing: als het een RGB led is kan je ook R en G wat minder fel laten schijnen om te compenseren dat B minder fel is. Wit is dan bijvoorbeeld 200,200,255 ipv 255,255,255

Ja dat heb ik nu net geïmplementeerd, waarbij de compensatie configurabel is….

Maar wel jammer dat dit gebeurd… betekent dus eigenlijk dat je om de zoveel jaar de ledstrip moet vervangen in een woordklok..
