ocmer schreef op maandag 14 juni 2021 @ 12:27:
Mooi begin. Je gaat alle tijden uitschrijven in plaats van slechts iedere 5 minuten ?
Wat zijn die witte kapjes? Lijkt wel Lego.


[...]
Ja elke minuut laat die zien. Vandaar dat ik 14x14 heb gemaakt. Had eerst 16x16 en dan ook nog de weersvoorspelling erbij in. Maar dat paste niet in m'n frame.

De witte kapjes zijn 3d geprinte onderdelen. Die heb ik zo gemaakt dat ze om de ws2812 klikken. Misschien nog een drupje lijm. Maar verwacht niet dat het nodig is.

Acties:
  • 0 Henk 'm!

  • Jerry_bboy
  • Registratie: September 2017
  • Laatst online: 08-05 08:32
Iemand hier nog een goed adres voor een partij die goed / voordelig kan laser snijden ?
En welke materialen raden jullie aan / hebben jullie?

En welk font gebruiken jullie ?

Acties:
  • 0 Henk 'm!

  • ocmer
  • Registratie: Juni 2001
  • Laatst online: 15:06
Jerry_bboy schreef op maandag 14 juni 2021 @ 19:03:
Iemand hier nog een goed adres voor een partij die goed / voordelig kan laser snijden ?
En welke materialen raden jullie aan / hebben jullie?

En welk font gebruiken jullie ?
Ik ben heel tevreden over snijlab en de bamboe plaat die ik daar heb laten maken. Check mijn posts eerder in dit topic.

Acties:
  • +4 Henk 'm!

  • Jerry_bboy
  • Registratie: September 2017
  • Laatst online: 08-05 08:32
Ja die had ik zeker gezien. Ik zelf zit te denken aan rvs of een metaalsoort.
En ook wat voor dikte jullie aanraden ?

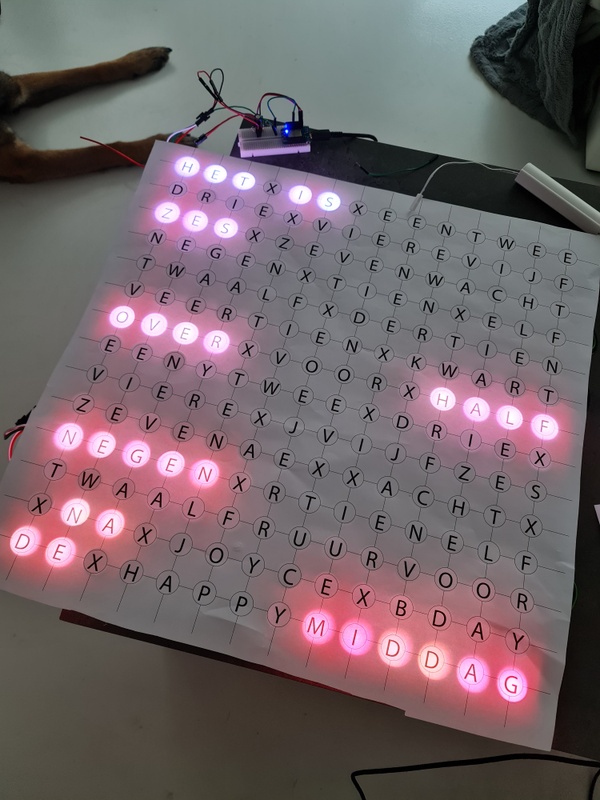

Update met alle werkende leds

Afbeeldingslocatie: https://tweakers.net/i/9VESJDhXj04sI7PWVkZvb0RoXg0=/x800/filters:strip_icc():strip_exif()/f/image/CMNsAZEfFsVq6P5eT5QM5e0u.jpg?f=fotoalbum_large

[ Voor 63% gewijzigd door Jerry_bboy op 14-06-2021 20:40 ]


Acties:
  • +1 Henk 'm!

  • Jerry_bboy
  • Registratie: September 2017
  • Laatst online: 08-05 08:32

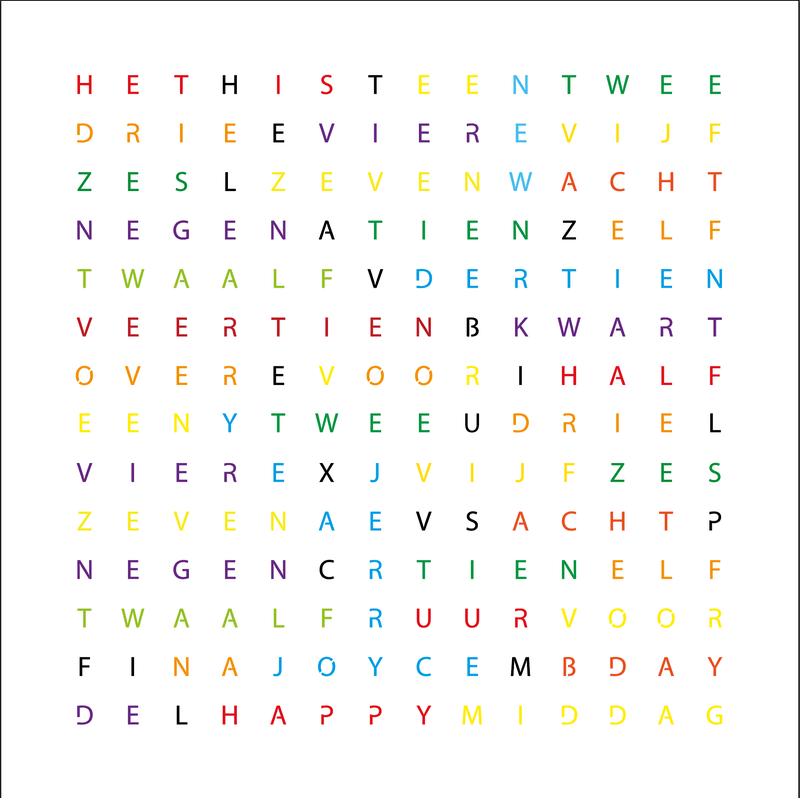

Vanavond ook maar even de laatste hand gelegd aan de woorden en ook de letters zo gemaakt dat ze goed uitgesneden worden. Nu maar eens zoeken naar iemand die het kan laser snijden.

Heel erg benieuwd hoe het gaat worden.

Afbeeldingslocatie: https://tweakers.net/i/invjUBI6qy9OASzazPkcY7Byias=/800x/filters:strip_exif()/f/image/IXBU2IOqVzmEi7UQJYE1R0yC.png?f=fotoalbum_large

Acties:
  • +1 Henk 'm!

  • Voronwë
  • Registratie: Februari 2010
  • Laatst online: 11-05 12:01
Jerry_bboy schreef op maandag 14 juni 2021 @ 20:40:
Ja die had ik zeker gezien. Ik zelf zit te denken aan rvs of een metaalsoort.
En ook wat voor dikte jullie aanraden ?
Er zijn verschillende materiaalsoorten die je kan gebruiken, geborsteld RVS, Cortenstaal, en andere staal en aluminium soorten. Ik zou het wel zo dun mogelijk houden anders wordt de kijkhoek erg beperkt. Met metaal is 1 of 1,5mm voldoende.

Wat betreft lettertype, ik heb zelf een DIN aangepast zodat het een stencil formaat is en gelaserd kon worden.

Around here, something radiates. (Counting Crows)


Acties:
  • 0 Henk 'm!

  • Jerry_bboy
  • Registratie: September 2017
  • Laatst online: 08-05 08:32
Wat vinden jullie van onderstaande offerte ?

Heb namelijk geen idee wat zo'n plaat zou moeten kosten.

Afbeeldingslocatie: https://tweakers.net/i/GoemNMYiKRKAbPSLUVXt3NsL0l0=/800x/filters:strip_exif()/f/image/SUA7pMyH35ZaatKIMgxzm2Zd.png?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • Reptile209
  • Registratie: Juni 2001
  • Laatst online: 15:11

Reptile209

- gers -

Ik heb mijn proof-of-concept klok klaar (electronica moet nog gesoldeerd en ingebouwd worden). Hij doet het prima, maar ik merk dat hij al binnen een paar weken richting een 10-15 minuten begint achter te lopen. Is dat een onnauwkeurigheid van de klok van de Arduino, of moet ik het zoeken in inefficiënties van de code, waardoor de timer van slag raakt?
Ik heb deze instructies gebruikt, plus het programma (met een paar kleine aanpassingen van mezelf erbij): https://www.instructables...word-clock/?amp_page=true

Afbeeldingslocatie: https://tweakers.net/i/hp8lX2WxX5GfrLfVylqGU-0kTUA=/800x/filters:strip_icc():strip_exif()/f/image/BV9O8hAAaCy74bKwRw1MEwds.jpg?f=fotoalbum_large

Zo scherp als een voetbal!


Acties:
  • 0 Henk 'm!

  • ocmer
  • Registratie: Juni 2001
  • Laatst online: 15:06
Jerry_bboy schreef op woensdag 16 juni 2021 @ 09:21:
Wat vinden jullie van onderstaande offerte ?

Heb namelijk geen idee wat zo'n plaat zou moeten kosten.

[Afbeelding]
Ik was 92,29 euro (incl. BTW) kwijt voor een plaat bamboe, 5mm dik, 667 x 594 mm

Acties:
  • 0 Henk 'm!

  • ocmer
  • Registratie: Juni 2001
  • Laatst online: 15:06
Reptile209 schreef op woensdag 16 juni 2021 @ 09:40:
Ik heb mijn proof-of-concept klok klaar (electronica moet nog gesoldeerd en ingebouwd worden). Hij doet het prima, maar ik merk dat hij al binnen een paar weken richting een 10-15 minuten begint achter te lopen. Is dat een onnauwkeurigheid van de klok van de Arduino, of moet ik het zoeken in inefficiënties van de code, waardoor de timer van slag raakt?
Ik heb deze instructies gebruikt, plus het programma (met een paar kleine aanpassingen van mezelf erbij): https://www.instructables...word-clock/?amp_page=true

[Afbeelding]
Heb je wifi? Dan kan je toch simpel iedere dag de actuele tijd ophalen via NTP. Zo doe ik het.
Heb je geen wifi? Vervang je Arduino door een ESP8266/ESP32 en dan heb je wel wifi.
Mocht je het toch zonder wifi willen doen, dan kan je kijken naar een RTC (Real Time Clock) module. Die zijn wel nauwkeurig.

Acties:
  • 0 Henk 'm!

  • bartbh
  • Registratie: Maart 2004
  • Niet online
Voor mijn klok was ik iets van €45 volgens mij kwijt voor een cortentstalen plaat van ongeveer 50x50cm.

Acties:
  • 0 Henk 'm!

  • Marco1994
  • Registratie: Juli 2012
  • Laatst online: 13:07
Volgens mij heb ik dan echt de hoofdprijs betaald. Ik was voor 2mm 550x550 cortenstaal €120,- kwijt

Acties:
  • 0 Henk 'm!

  • Voronwë
  • Registratie: Februari 2010
  • Laatst online: 11-05 12:01
Jerry_bboy schreef op woensdag 16 juni 2021 @ 09:21:
Wat vinden jullie van onderstaande offerte ?

Heb namelijk geen idee wat zo'n plaat zou moeten kosten.

[Afbeelding]
Vrij pittig! Ik was de laatste keer 100 euro incl kwijt voor 2 stuks (Corten stalen en een geborstelde RVS). Daarvoor in Duitsland betaalde ik 80 voor 3 stuks. Maar die doet geen woordklokken meer ivm auteursrechten

Around here, something radiates. (Counting Crows)


Acties:
  • 0 Henk 'm!

  • Jerry_bboy
  • Registratie: September 2017
  • Laatst online: 08-05 08:32
Hmm, heb je een adres van die laatste ?@Voronwë

Acties:
  • 0 Henk 'm!

  • Jerry_bboy
  • Registratie: September 2017
  • Laatst online: 08-05 08:32
Heb al een nieuwe offerte en die is 47e ex btw. Die heb ik net bevestigd dus volgende week vrijdag is die af. :)

Hopelijk dat weekend afmaken. en dan nog een mooie manier vinden om hem op te hangen zonder te boren.

Acties:
  • 0 Henk 'm!

  • Sine
  • Registratie: Juni 2001
  • Laatst online: 08:46
@Reptile209
Als de code een timer interrupt gebruikt moet het een en ander best aardig lopen ... mits je de juiste C-tjes rond je kristal hebt zitten, en zelfs dan zit daar meestal een trimmer C in zodat je hem kunt afstellen.

Dat was me wat te omslachtig, dus ik heb er destijds een RTC voor gebruikt met een ingebouwde TCXO voor gebruikt. Ik meen een DS3231.

Repareren doe je zo.


Acties:
  • +3 Henk 'm!

  • Jerry_bboy
  • Registratie: September 2017
  • Laatst online: 08-05 08:32

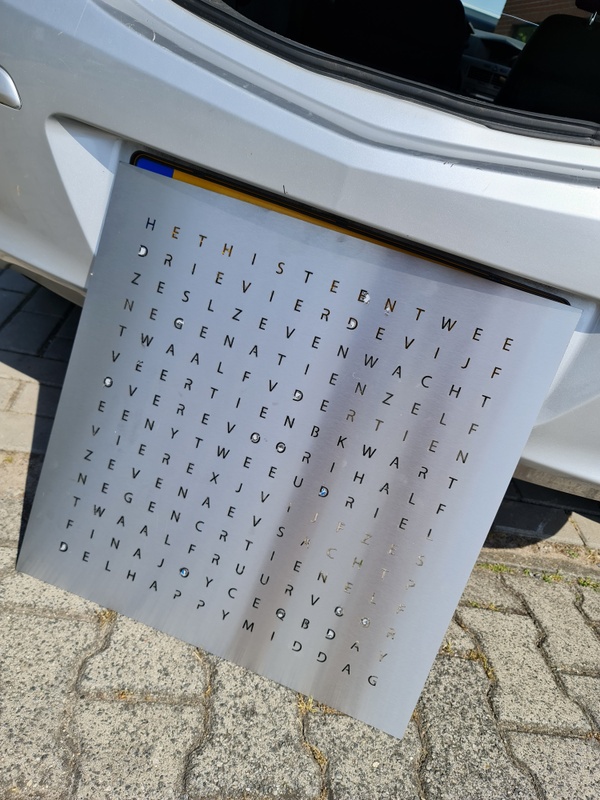

Collega kwam met goed nieuws. Je bestelling is klaar. Maar ze gaan wel met 20 minuten dicht. Eta 20 minuten. Dat moet goed komen. Ondanks vrijdagmiddag verkeer toch op tijd weten aan te komen. Dat wordt dit weekend verder knutselen. Afbeeldingslocatie: https://tweakers.net/i/mEo-k4MNd98Iblcv44138QzG3W4=/x800/filters:strip_icc():strip_exif()/f/image/hOEnYb2LZSaV7ZwWqZV8ooaC.jpg?f=fotoalbum_large

Acties:
  • +3 Henk 'm!

  • Jerry_bboy
  • Registratie: September 2017
  • Laatst online: 08-05 08:32

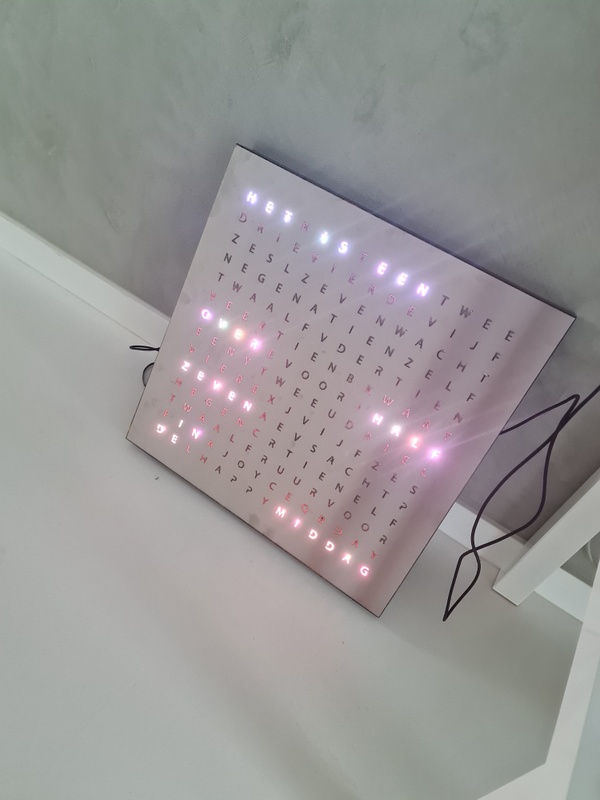

Nog niet af. Maar vind het te gaaf. Dus deel hoe die er nu uit ziet. Afbeeldingslocatie: https://tweakers.net/i/o2jqqvE-O0_--HDJpwd3YKFRcq4=/x800/filters:strip_icc():strip_exif()/f/image/VbZqRShx1HYmVb9WrKKmkkfu.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • Jerry_bboy
  • Registratie: September 2017
  • Laatst online: 08-05 08:32
Nog tips hoe jullie de faceplate vast hebben gemaakt?

Al wel echt happy met hoe het eruit ziet. Helaas wel de magische rook uit 1 van de wemos laten vliegen. Gelukkig had ik een reserve. En hij doet het weer.

Afbeeldingslocatie: https://tweakers.net/i/7HF4pmDUlGEtokobWNSY_aCFR7g=/x800/filters:strip_icc():strip_exif()/f/image/I8BvtT4mIuHovxPC4Pt8OxEC.jpg?f=fotoalbum_large

Acties:
  • +1 Henk 'm!

  • Voronwë
  • Registratie: Februari 2010
  • Laatst online: 11-05 12:01
Jerry_bboy schreef op zaterdag 19 juni 2021 @ 00:20:
Nog tips hoe jullie de faceplate vast hebben gemaakt?
Lees het topic even door, er staan meerdere methoden in. Magneten, bouten die je met 2 componenten lijm bevestigd etc. Hangt er vanaf hoe zwaar je plaat is.

Around here, something radiates. (Counting Crows)


Acties:
  • +3 Henk 'm!

  • Jerry_bboy
  • Registratie: September 2017
  • Laatst online: 08-05 08:32

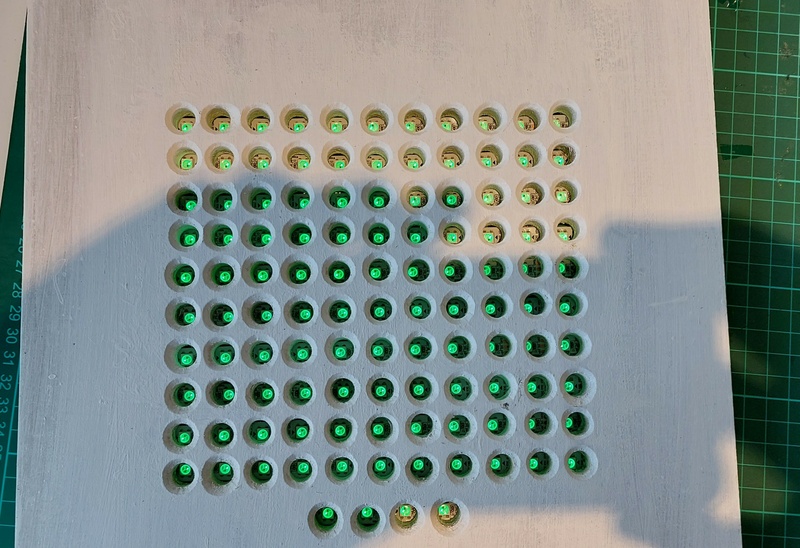

Lijmen werkte inderdaad. Nu misschien nog wel het moeilijkst. De locatie waar die komt te hangen. 🤷🏻‍♂️

Afbeeldingslocatie: https://tweakers.net/i/8Tj9-QXo4p9BD7j8Cvly3jTkFXE=/x800/filters:strip_icc():strip_exif()/f/image/wGstK825ELAhrAmbotJN4fbW.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • Vuikie
  • Registratie: December 2003
  • Laatst online: 07:20
@Jerry_bboy Ziet er netjes uit man. Mooie klok!

Acties:
  • 0 Henk 'm!

  • Jerry_bboy
  • Registratie: September 2017
  • Laatst online: 08-05 08:32
Thanks @Vuikie erg blij mee ook.

Afbeeldingslocatie: https://tweakers.net/i/DHBaHuF4-s2gXPW4w1Pe-InfzV0=/x800/filters:strip_icc():strip_exif()/f/image/7zfiizpnuwHYFInF8rBQmpcC.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • MarijkeJG
  • Registratie: Juni 2021
  • Laatst online: 03-01-2022
Wat een geweldige zwarte klok!
Helaas ben ik absoluut niet handig en technisch. Welke handige Harrie kan hem voor me maken in 45 cm x 45 cm en voor welke prijs?

Acties:
  • 0 Henk 'm!

  • MarijkeJG
  • Registratie: Juni 2021
  • Laatst online: 03-01-2022
Wat een geweldige zwarte klok! Helaas ben ik totaal niet handig, en al zéker niet technisch! Is er een Handige Harrie die de klok in 45 cm X 45 cm voor me kan maken en zoja voor welke prijs?

Acties:
  • 0 Henk 'm!

  • Jerry_bboy
  • Registratie: September 2017
  • Laatst online: 08-05 08:32
Ze zijn hier te koop.

https://www.gerritsmainte...05ggCPEAQYBiABEgLUW_D_BwE

En opzich is het wel zelf te doen.
Voor mij was het programmeren het lastigste.
@MarijkeJG

Acties:
  • 0 Henk 'm!

  • Vuikie
  • Registratie: December 2003
  • Laatst online: 07:20
Jerry_bboy schreef op zondag 20 juni 2021 @ 22:21:
Ze zijn hier te koop.

https://www.gerritsmainte...05ggCPEAQYBiABEgLUW_D_BwE

En opzich is het wel zelf te doen.
Voor mij was het programmeren het lastigste.
@MarijkeJG
€30.500,- !!! serieus! Ik geloof dat ik ook maar van die klokken ga maken :o

Acties:
  • 0 Henk 'm!

  • Jerry_bboy
  • Registratie: September 2017
  • Laatst online: 08-05 08:32
@Vuikie ja dat zijn wel de grootste van 180x180 en let er wel op dat er een patent op die klokken zit.
Dus houd er rekening mee als ze er achter komen je wellicht problemen kunt krijgen :)

Acties:
  • +5 Henk 'm!

  • Kammika
  • Registratie: Februari 2018
  • Laatst online: 11:41

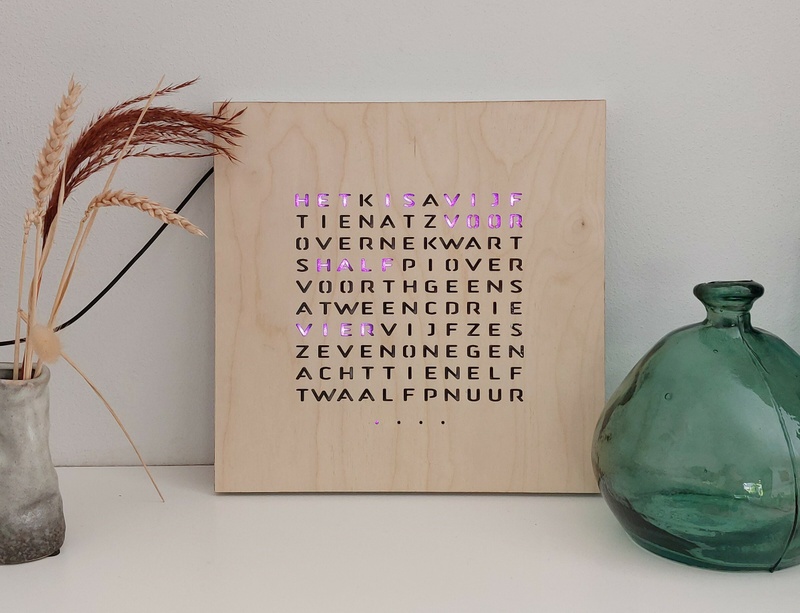

Inspirerende thread:

ik vond het zo leuk dat ik er ook 1 gemaakt heb:

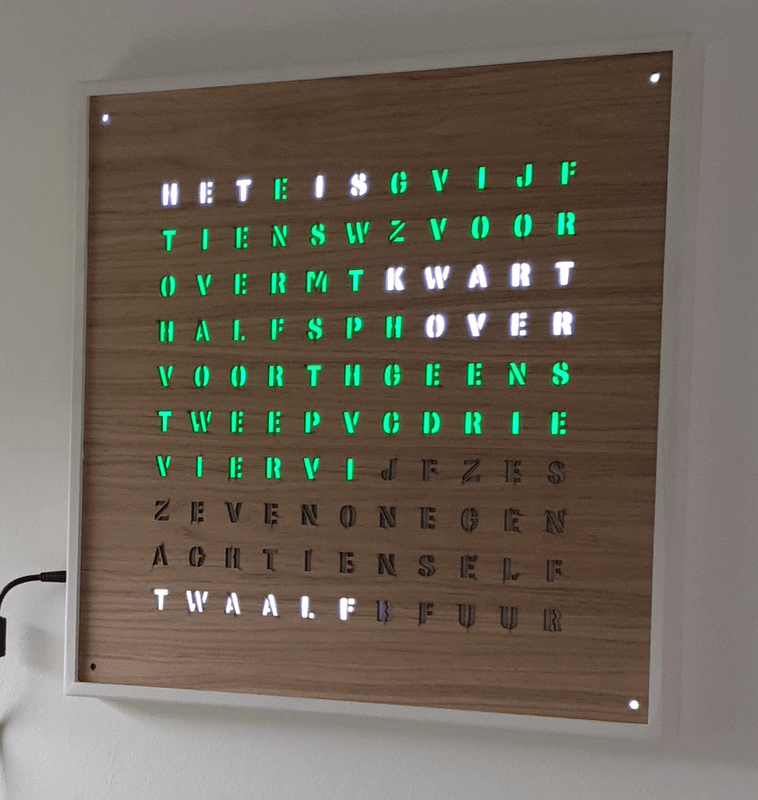

Afbeeldingslocatie: https://tweakers.net/i/CEZbmOEatfTPiSrXcKtZYVVJoFU=/x800/filters:strip_exif()/f/image/JR1SqwoxWp6dL3L5NkGcGVba.png?f=fotoalbum_large

Ik ben eigenlijk begonnen om het rpi-wordclock (https://github.com/bk1285/rpi_wordclock) te gaan bouwen, dus daar is het ontwerp op gebaseerd, maar omdat ik een pi wat overkill vond ben ik gaan zoeken naar een ESP8266 implementatie.

Die zijn er ook erg veel, maar ik vond deze de mooiste: https://github.com/thoralt/esp8266wordclock. Heb er wel wat werk aan gehad (moest nog naar nl vertaald worden, het project complileerde niet meer, en gaf daarna veel exceptions). Maar inmiddels allemaal opgelost. Wie deze ook wil gebruiken: De werkende naar het nederlans vertaalde fork staat nu hier: https://github.com/akamming/WordclockV3

Acties:
  • 0 Henk 'm!

  • Vuikie
  • Registratie: December 2003
  • Laatst online: 07:20
@Kammika ziet er netjes uit! Mijn klok heeft ook een ESP8266 als basis. Met een hele sliert aan WS2812 LED's was een ESP-01 genoeg om het aan te sturen. Officieel zijn de WS8212's 5V maar als ik een level-shifter er tussen zet functioneert het niet meer. De LED's zijn nu direct aan de ESP aangesloten en dit werkt al een aantal jaren zonder problemen.

Hoe heb jij dit opgelost?

Acties:
  • 0 Henk 'm!

  • Kammika
  • Registratie: Februari 2018
  • Laatst online: 11:41
Vuikie schreef op zondag 7 november 2021 @ 16:41:
@Kammika ziet er netjes uit! Mijn klok heeft ook een ESP8266 als basis. Met een hele sliert aan WS2812 LED's was een ESP-01 genoeg om het aan te sturen. Officieel zijn de WS8212's 5V maar als ik een level-shifter er tussen zet functioneert het niet meer. De LED's zijn nu direct aan de ESP aangesloten en dit werkt al een aantal jaren zonder problemen.

Hoe heb jij dit opgelost?
bedoelje dat de LEDS bij jou nu op 3.3V werken?

Bij mij werkt alles op een 5V Wemos D1. Ik had eerst de Led strip enkel op de Wemos aangesloten. Er liep een usb snoertje naar de Wemos en de 5V pin powerde de Ledstrip. Werkte goed, maar als teveel LED's aan waren, werden de leds verderop in de strip gelig. Zeker als ik de helderheid op maximaal zette.. Was dus niet overal genoeg spanning. Daarom een 35W 5V voeding aangesloten die zowel de Wemos als de LED strip op meerdere plekken (na elke 2 rijen letters heb ik nog een keer de 5V en Gnd aangesloten) spanning geeft. Werkt nu als een zonnetje...

Acties:
  • 0 Henk 'm!

  • ocmer
  • Registratie: Juni 2001
  • Laatst online: 15:06
Ik heb mijn 125 LEDs met een gewone 5V USB "telefoonlader" gevoed. Wel iedere rij letters apart gevoed en de 5V direct vanaf de voeding afgetakt naar de LED strip en dus niet vanaf de ESP afgenomen
Zie https://gathering.tweaker...message/65001766#65001766 voor foto

Acties:
  • 0 Henk 'm!

  • Vuikie
  • Registratie: December 2003
  • Laatst online: 07:20
Kammika schreef op zondag 7 november 2021 @ 21:02:
[...]

bedoelje dat de LEDS bij jou nu op 3.3V werken?
Nee, zeker niet, ik heb een 5A 5V voeding in mijn klok ingebouwd en via een LM117 genereer ik 3,3V voor de ESP. Nee de DI pin van de eerste LED komt direct vanaf de ESP en is dus 3,3V. De DO wordt door de eerste WS2812 gerefreshed naar 5V dus de volgende in de ketting krijgt gewoon 5V data.

Ik heb alleen nooit onderzocht waarom het met levelshifting niet werkt en ik was benieuwd of jij hier ook mee te maken hebt gehad, maar blijkbaar niet.

Ps. De Wemos D1 heeft een 3,3V regulator ingebouwd, maar de ESP zelf is echt 3,3V ;)

[ Voor 22% gewijzigd door Vuikie op 07-11-2021 22:41 ]


Acties:
  • +6 Henk 'm!

  • RobIII
  • Registratie: December 2001
  • Laatst online: 13:39

RobIII

Admin Devschuur®

^ Romeinse Ⅲ ja!

Ik heb ~1½ jaar terug, nét voor corona, met een stel vrienden (@Koffie, @mOrPhie, @NMe, @MueR, @Creepy zou meedoen maar kon helaas niet) ook een wordclock gebouwd. We hebben er allemaal één thuis (gehad) staan. En dan heb ik er samen met de kids (11 en 14 indertijd) nog een paar gemaakt voor de opa's en oma's, broerlief en nog her-en-der een paar. Ik had het project nog een stuk verder willen uitwerken (een app voor op je telefoon om de clock te bedienen) maar het is er nooit meer van gekomen. Wie weet, maybe, someday.

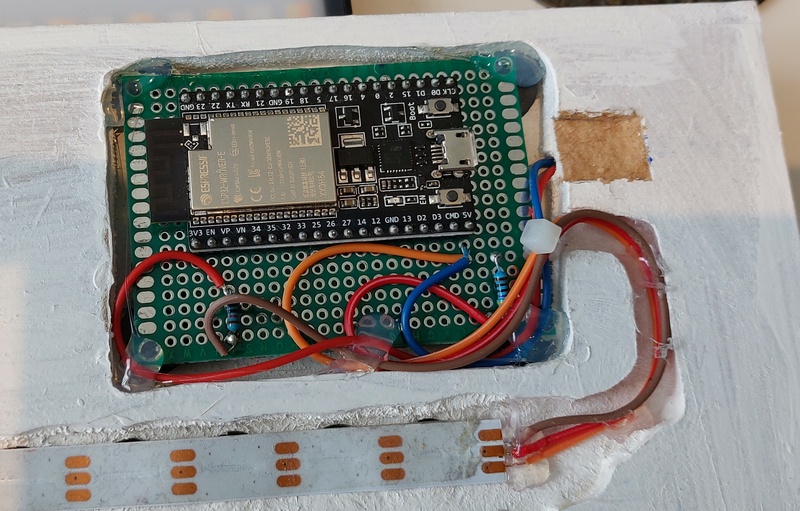

Alles wát ik heb staat op Github. De volgende foto's zijn indertijd allemaal geschoten voor mezelf, work in progress, en doen de clock écht geen recht aan. Ik heb helaas geen goede foto's, klaarblijkelijk altijd te druk gehad om even wat kekkers te schieten :P Vooral de lichtlekkage is later m.b.v. een 3D geprint raster helemaal opgelost, maar niets wat een beetje zwarte tape niet net zo goed oplost.

Afbeeldingslocatie: https://tweakers.net/i/YHBDXqDVAII9tqrKWd-DfTKROHY=/232x232/filters:strip_icc():strip_exif()/f/image/Jl4bYhBk5TZnmHLwbYhBRv7S.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/YO_65f91uW1ETGLCHRITCg0ZqFE=/232x232/filters:strip_icc():strip_exif()/f/image/Y1aiTAzlAZPttqbzhaScp0u1.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/v8k7tZCgZuhsKSOh5BRjL_QEr0M=/232x232/filters:strip_icc():strip_exif()/f/image/NFi01Pen3lIKtFrP7GvRUN9O.jpg?f=fotoalbum_tile
Afbeeldingslocatie: https://tweakers.net/i/0gOQJLJXP4L543ScN0FpVB9mp2c=/232x232/filters:strip_icc():strip_exif()/f/image/FQv2IwUuu6zgiH8FYSZgrKYA.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/u_SPnbOQyqYDo0U8jINXmV3Jhd8=/232x232/filters:strip_icc():strip_exif()/f/image/GuOnSq129k8Vvm2lO2XZIJc3.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/JM0etbtx-riot1o2AghQiaMgEEo=/232x232/filters:strip_icc():strip_exif()/f/image/potunEUhza5EVKxgm2jJQg12.jpg?f=fotoalbum_tile
Afbeeldingslocatie: https://tweakers.net/i/6zdrKe51Orhzu95lXtntrxkgExs=/232x232/filters:strip_icc():strip_exif()/f/image/FMruU5SkmLr5VikT3vJzIapA.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/nQmDrvJGG5iQtRWaWsPz6qYVzww=/232x232/filters:strip_icc():strip_exif()/f/image/qlUiseLVVKhEQz91VN4QBDKA.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/XD-yfT4uRuE-fJzBwlXTGc502n0=/232x232/filters:strip_icc():strip_exif()/f/image/5wGuejaKYCxprmZLURgAQ0nx.jpg?f=fotoalbum_tile
Afbeeldingslocatie: https://tweakers.net/i/6cTF3FL9LG4OAO0cCSkqxd2PuxE=/232x232/filters:strip_icc():strip_exif()/f/image/ZOcc6xnzLf4mXhwEJ5QmXr37.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/yHB5-zyU0SMxxTOq3C5C49bflAs=/232x232/filters:strip_icc():strip_exif()/f/image/5ocVAUgxfEwx36IrZ5On61YW.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/cPwr7RDGhL47BgzQZu-7SdVnUlA=/232x232/filters:strip_icc():strip_exif()/f/image/eEi5SF9vC9pjdTkKfrpSuqei.jpg?f=fotoalbum_tile
Afbeeldingslocatie: https://tweakers.net/i/mXKCng3ceVYgI31e4_p7yE5YyQs=/232x232/filters:strip_icc():strip_exif()/f/image/2mKAoPdhRcpm2h6St7bKwS4L.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/VQuxMrBtmwR3Mc9RqSzi1uvCJRk=/232x232/filters:strip_icc():strip_exif()/f/image/LlkuEf0mzAUWF0ZVcfjM1yoh.jpg?f=fotoalbum_tile

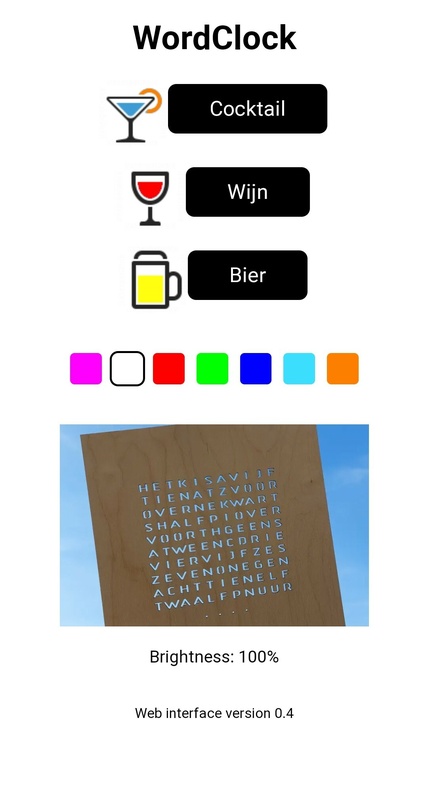

Er is ondersteuning voor animaties (we hebben 'm hier ruim een jaar op standje "haardvuur" gehad staan, maar er is ook een Mario en nog wat andere animaties), gradients, 'solid color', regenbogen. Er is een LDR aanwezig zodat de clock de intensiteit kan aanpassen aan de hoeveelheid licht in de kamer, een statusbalk die de status van de WiFi verbinding, NTP en 'heartbeat' (seconden) aangeeft maar die ook kan oplichten bij verjaardagen o.i.d. (nog te implementeren) en notificaties (bijv. nieuwe email of een nieuwe twitter notificatie of... ook nog te implementeren). De 5 'iconen' in de statusbalk zijn dermate generiek dat ze makkelijk een nieuwe functie kunnen krijgen. Zo kun je het hartje bijv. alleen op valentijnsdag laten oplichten ofzo :P

Totale kosten: minder dan €50; de LED strip en de voeding zijn de grootste kostenposten. Allemaal standaard / makkelijk te bemachtigen onderdelen - enige wat niet iedereen heeft is een snijplotter. Helaas is de Ribba lijst (23x23cm) niet meer te krijgen bij Ikea. Geen idee of die nog terugkomt, maar er zijn allicht alternatieven; zo op 't eerste oog lijkt de Sannahed wel wat (maar die heb ik nooit geprobeerd).

Anyway; het is dus wat verwaterd en nooit (helemaal) afgemaakt. Helaas. Misschien nog, ooit. De stuk of... wat... 10 klokken die 'geproduceerd' zijn zijn grotendeels nog in bedrijf bij de ontvangers/makers AFAIK.

[ Voor 124% gewijzigd door RobIII op 08-11-2021 09:54 ]

There are only two hard problems in distributed systems: 2. Exactly-once delivery 1. Guaranteed order of messages 2. Exactly-once delivery.

Je eigen tweaker.me redirect

Over mij


Acties:
  • +1 Henk 'm!

  • MueR
  • Registratie: Januari 2004
  • Laatst online: 11-05 13:06

MueR

Admin Tweakers Discord

is niet lief

Ja Rob, schiet eens op en maak die software af :P

Anyone who gets in between me and my morning coffee should be insecure.


Acties:
  • 0 Henk 'm!

  • RobIII
  • Registratie: December 2001
  • Laatst online: 13:39

RobIII

Admin Devschuur®

^ Romeinse Ⅲ ja!

MueR schreef op maandag 8 november 2021 @ 09:44:
Ja Rob, schiet eens op en maak die software af :P
Volgens mij kun je bij de source en prima zelf coden :*

There are only two hard problems in distributed systems: 2. Exactly-once delivery 1. Guaranteed order of messages 2. Exactly-once delivery.

Je eigen tweaker.me redirect

Over mij


Acties:
  • 0 Henk 'm!

  • Koffie
  • Registratie: Augustus 2000
  • Nu online

Koffie

Koffiebierbrouwer

Braaimeneer

khepumzellufook :Y)

Afbeeldingslocatie: https://tweakers.net/i/NqGH3QLIoOcD6qnnSVn2C-GQhd8=/232x232/filters:strip_icc():strip_exif()/f/image/pEnD2GMxlSIbBIrzsT9N0dIL.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/lU48L0oumHLtdVoHvhmipL6YnxY=/232x232/filters:strip_icc():strip_exif()/f/image/tSI42iq9OOoifzZ3ZbEnmhHV.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/UoEo6A2NKaaQIhCySMb78HBFctk=/232x232/filters:strip_icc():strip_exif()/f/image/MyiLg46TaQonGluZNxhvK8tj.jpg?f=fotoalbum_tile
Afbeeldingslocatie: https://tweakers.net/i/8sGLuk25cTk9J9DVdDYMianeH98=/232x232/filters:strip_icc():strip_exif()/f/image/lVIytg4MJGTwnWnTNYKPSUIG.jpg?f=fotoalbum_tile


offtopic:
Spot de easteregg in mijn versie :+

Zwembad (te koop) - Braaihok (te koop) - Bouwproject -BraaiTV - Funda


Acties:
  • 0 Henk 'm!

  • Kammika
  • Registratie: Februari 2018
  • Laatst online: 11:41
ziet er strak uit. Even naar de software gekeken. Zie dat jullie Fastled gebruiken. Die leverde bij mij problemen op . Ik had "storingen" met flikkende ledjes. Oorzaak staat hier: https://github.com/FastLED/FastLED/wiki/Interrupt-problems

Maar als ik de aanbevelingen daar doe krijg ik watchdogresets of wegvallende IP verbindingen. Komt omdat de IP stack de interrupts nodig heeft die dan af en toe uitgeschakeld zijn.

Daarom ben ik geswitched naar neopixelbus (https://github.com/Makuna/NeoPixelBus)

hoe hebben jullie dat opgelost (of hebben jullie dat probleem niet?) ?

Acties:
  • 0 Henk 'm!

  • RobIII
  • Registratie: December 2001
  • Laatst online: 13:39

RobIII

Admin Devschuur®

^ Romeinse Ⅲ ja!

Kammika schreef op maandag 8 november 2021 @ 11:17:
(of hebben jullie dat probleem niet?) ?
Niet dat ik weet. Ik heb wel eens een 1000μF elco over de voedingsrail gezet bij een WS2812B project waar ik last had van glitches en dat lostte 't dan ook op. Dat staat hier ook (een beetje :P ) gedocumenteerd. Maar da's meer een hardware issue dan wat jij beschrijft, wat meer software is. Moet wel zeggen dat dit interessant uit ziet; misschien eens overwegen (als ik er weer mee aan de gang ben) te switchen. Thanks! d:)b

[ Voor 24% gewijzigd door RobIII op 08-11-2021 12:07 ]

There are only two hard problems in distributed systems: 2. Exactly-once delivery 1. Guaranteed order of messages 2. Exactly-once delivery.

Je eigen tweaker.me redirect

Over mij


Acties:
  • 0 Henk 'm!

  • Sjoerdfoto
  • Registratie: Januari 2013
  • Laatst online: 11:50

Sjoerdfoto

Fotografeert en klust.

Briljant ,een topic!

Mijn zwager benaderde mij laatst of ik ooit eens zo'n klok kon maken, ze zagen hem in de winkel maar de prijs was toch wat gek...

Nu ben ik meer timmerman als computernerd, en met metaal kan ik ook wel wat dus de omlijsting, houtwerk en frontplaat etc komt wel goed, ik heb ook wel vaker met LEDs geknutseld en kan wat solderen dus dat is ook nog niet zo'n punt, alleen RPi en codes is nieuw voor mij...

Is er een boodschappenlijstje / stappenplan beschikbaar voor dat gedeelte ?

Nikon Z6II + glas, licht en pootjes | MacBook Pro 14" | www.foto-sjoerd.nl


Acties:
  • 0 Henk 'm!

  • Kammika
  • Registratie: Februari 2018
  • Laatst online: 11:41
Sjoerdfoto schreef op maandag 8 november 2021 @ 14:29:
Is er een boodschappenlijstje / stappenplan beschikbaar voor dat gedeelte ?
Hier staat een vrij complete boodschappenlijst + stappenplan....

Acties:
  • 0 Henk 'm!

  • Kammika
  • Registratie: Februari 2018
  • Laatst online: 11:41
Vuikie schreef op zondag 7 november 2021 @ 22:37:
[...]
Nee de DI pin van de eerste LED komt direct vanaf de ESP en is dus 3,3V. De DO wordt door de eerste WS2812 gerefreshed naar 5V dus de volgende in de ketting krijgt gewoon 5V data.
zo doettie het bij mij ook, maar zie ook overal in alle bouwvoorbeelden op internet dat het op deze manier wordt aangesloten... +V5 en 0V op VCC en GND en de datapin rechtstreeks naar de DI

Acties:
  • 0 Henk 'm!

  • Voronwë
  • Registratie: Februari 2010
  • Laatst online: 11-05 12:01
ocmer schreef op zondag 7 november 2021 @ 22:30:
Ik heb mijn 125 LEDs met een gewone 5V USB "telefoonlader" gevoed. Wel iedere rij letters apart gevoed en de 5V direct vanaf de voeding afgetakt naar de LED strip en dus niet vanaf de ESP afgenomen
Zie https://gathering.tweaker...message/65001766#65001766 voor foto
Kammika schreef op zondag 7 november 2021 @ 21:02:
[...]

bedoelje dat de LEDS bij jou nu op 3.3V werken?

Bij mij werkt alles op een 5V Wemos D1. Ik had eerst de Led strip enkel op de Wemos aangesloten. Er liep een usb snoertje naar de Wemos en de 5V pin powerde de Ledstrip. Werkte goed, maar als teveel LED's aan waren, werden de leds verderop in de strip gelig. Zeker als ik de helderheid op maximaal zette.. Was dus niet overal genoeg spanning. Daarom een 35W 5V voeding aangesloten die zowel de Wemos als de LED strip op meerdere plekken (na elke 2 rijen letters heb ik nog een keer de 5V en Gnd aangesloten) spanning geeft. Werkt nu als een zonnetje...
Elke kleur van een WS2812 trekt ongeveer 20 mA als deze vol aanstaan. Een complete LED (RGB) trekt dus 60 mA. Mijn woordklok met 114 stuks kan dus maximaal 6.84 A trekken. Dat is veel te veel voor een simpele telefoonlader. Ik heb er dus een 5V 10A voeding achter hangen. Een 35 Watt voeding is dus net genoeg.
Mijn latere klokken heb ik ook op meerdere plekken in de keten een 5 V en Gnd toegevoegd. Maar mijn eerste versie werkte prima met de voeding aan het begin van de strip.

Around here, something radiates. (Counting Crows)


Acties:
  • 0 Henk 'm!

  • Bowen_HAFX
  • Registratie: Januari 2011
  • Laatst online: 11:55
RobIII schreef op zondag 7 november 2021 @ 23:39:
Ik heb ~1½ jaar terug, nét voor corona, met een stel vrienden (@Koffie, @mOrPhie, @NMe, @MueR, @Creepy zou meedoen maar kon helaas niet) ook een wordclock gebouwd. We hebben er allemaal één thuis (gehad) staan. En dan heb ik er samen met de kids (11 en 14 indertijd) nog een paar gemaakt voor de opa's en oma's, broerlief en nog her-en-der een paar. Ik had het project nog een stuk verder willen uitwerken (een app voor op je telefoon om de clock te bedienen) maar het is er nooit meer van gekomen. Wie weet, maybe, someday.

Alles wát ik heb staat op Github. De volgende foto's zijn indertijd allemaal geschoten voor mezelf, work in progress, en doen de clock écht geen recht aan. Ik heb helaas geen goede foto's, klaarblijkelijk altijd te druk gehad om even wat kekkers te schieten :P Vooral de lichtlekkage is later m.b.v. een 3D geprint raster helemaal opgelost, maar niets wat een beetje zwarte tape niet net zo goed oplost.

[Afbeelding][Afbeelding][Afbeelding]
[Afbeelding][Afbeelding][Afbeelding]
[Afbeelding][Afbeelding][Afbeelding]
[Afbeelding][Afbeelding][Afbeelding]
[Afbeelding][Afbeelding]


Er is ondersteuning voor animaties (we hebben 'm hier ruim een jaar op standje "haardvuur" gehad staan, maar er is ook een Mario en nog wat andere animaties), gradients, 'solid color', regenbogen. Er is een LDR aanwezig zodat de clock de intensiteit kan aanpassen aan de hoeveelheid licht in de kamer, een statusbalk die de status van de WiFi verbinding, NTP en 'heartbeat' (seconden) aangeeft maar die ook kan oplichten bij verjaardagen o.i.d. (nog te implementeren) en notificaties (bijv. nieuwe email of een nieuwe twitter notificatie of... ook nog te implementeren). De 5 'iconen' in de statusbalk zijn dermate generiek dat ze makkelijk een nieuwe functie kunnen krijgen. Zo kun je het hartje bijv. alleen op valentijnsdag laten oplichten ofzo :P

Totale kosten: minder dan €50; de LED strip en de voeding zijn de grootste kostenposten. Allemaal standaard / makkelijk te bemachtigen onderdelen - enige wat niet iedereen heeft is een snijplotter. Helaas is de Ribba lijst (23x23cm) niet meer te krijgen bij Ikea. Geen idee of die nog terugkomt, maar er zijn allicht alternatieven; zo op 't eerste oog lijkt de Sannahed wel wat (maar die heb ik nooit geprobeerd).

Anyway; het is dus wat verwaterd en nooit (helemaal) afgemaakt. Helaas. Misschien nog, ooit. De stuk of... wat... 10 klokken die 'geproduceerd' zijn zijn grotendeels nog in bedrijf bij de ontvangers/makers AFAIK.
Mag ik vragen waar je destijds de folie hebt laten maken? Zou dit graag willen gebruiken voor een ander project.

Every magical journey begins with a single step


Acties:
  • 0 Henk 'm!

  • RobIII
  • Registratie: December 2001
  • Laatst online: 13:39

RobIII

Admin Devschuur®

^ Romeinse Ⅲ ja!

Bowen_HAFX schreef op maandag 15 november 2021 @ 13:49:
[...]


Mag ik vragen waar je destijds de folie hebt laten maken? Zou dit graag willen gebruiken voor een ander project.
We hebben zelf een snijplotter :)

There are only two hard problems in distributed systems: 2. Exactly-once delivery 1. Guaranteed order of messages 2. Exactly-once delivery.

Je eigen tweaker.me redirect

Over mij


Acties:
  • 0 Henk 'm!

  • Bowen_HAFX
  • Registratie: Januari 2011
  • Laatst online: 11:55
Dankjewel voor de snelle reactie! Het lijkt alsof je hiermee dus een vorm hebt geplot, die tussen twee folies in zit? Klopt dit?

Every magical journey begins with a single step


Acties:
  • +1 Henk 'm!

  • RobIII
  • Registratie: December 2001
  • Laatst online: 13:39

RobIII

Admin Devschuur®

^ Romeinse Ⅲ ja!

Nee, ik heb een plakfolie geplot. Daarna pulk je alle stukjes eruit en gaat er een tijdelijke, transparante transferfolie op de niet-plakkende kant en haal je het papier aan de onderkant eraf. Vervolgens plak je het op het glas van de lijst en haal je de transferfolie weer af. Dan heb je dus gewoon plakfolie op glas (binnen/buitenkant moet je zelf weten, afhankelijk van hoe je 't plot. Ik heb 't aan de buitenkant gedaan zodat je niet tegen de plaklaag zit te kijken.

There are only two hard problems in distributed systems: 2. Exactly-once delivery 1. Guaranteed order of messages 2. Exactly-once delivery.

Je eigen tweaker.me redirect

Over mij


Acties:
  • 0 Henk 'm!

  • Kammika
  • Registratie: Februari 2018
  • Laatst online: 11:41
Voronwë schreef op maandag 15 november 2021 @ 13:30:
Elke kleur van een WS2812 trekt ongeveer 20 mA als deze vol aanstaan. Een complete LED (RGB) trekt dus 60 mA. Mijn woordklok met 114 stuks kan dus maximaal 6.84 A trekken. Dat is veel te veel voor een simpele telefoonlader. Ik heb er dus een 5V 10A voeding achter hangen. Een 35 Watt voeding is dus net genoeg.
Er is een reden dat die 35V voeding net genoeg is he, ik kan nl ook rekenen ;-) Overigens dat is alleen als als je 114 LEDS wit wilt laten oplichten op maximale sterkte.

In de praktijk gebruikt die veel minder, omdat die bijna nooit op volle brightness staat, niet altijd alle leds tegelijk oplichten en al helemaal niet volledig wit. Voor alleen een woordklok voldoet een standaard telefoonlader ook prima...
Mijn latere klokken heb ik ook op meerdere plekken in de keten een 5 V en Gnd toegevoegd. Maar mijn eerste versie werkte prima met de voeding aan het begin van de strip.
herkenbaar. maar heeft vooral te maken met kwaliteit van de ledstrip. Mijn eerste wat duurdere ledstrip werkte prima met voeding aan het begin van de strip. De budgetstrips op amazon moet je idd op meerdere plekken in de strip gaan voeden om te voorkomen dat de LEDS geel of zelfs oranje worden aan het einde van de strip.

Acties:
  • 0 Henk 'm!

  • Bowen_HAFX
  • Registratie: Januari 2011
  • Laatst online: 11:55
RobIII schreef op maandag 15 november 2021 @ 14:01:
Nee, ik heb een plakfolie geplot. Daarna pulk je alle stukjes eruit en gaat er een tijdelijke, transparante transferfolie op de niet-plakkende kant en haal je het papier aan de onderkant eraf. Vervolgens plak je het op het glas van de lijst en haal je de transferfolie weer af. Dan heb je dus gewoon plakfolie op glas (binnen/buitenkant moet je zelf weten, afhankelijk van hoe je 't plot. Ik heb 't aan de buitenkant gedaan zodat je niet tegen de plaklaag zit te kijken.
Kijk, transfer folie :). Dankje! Je hebt mij ontzettend geholpen.

Every magical journey begins with a single step


Acties:
  • 0 Henk 'm!

  • Btje
  • Registratie: November 2002
  • Laatst online: 09-05 11:21
Heeft er iemand cad files voor de achterkant voor mij?

Xiaomi 13T Pro


Acties:
  • 0 Henk 'm!

  • RobIII
  • Registratie: December 2001
  • Laatst online: 13:39

RobIII

Admin Devschuur®

^ Romeinse Ⅲ ja!

Btje schreef op dinsdag 18 januari 2022 @ 22:30:
Heeft er iemand cad files voor de achterkant voor mij?
"de achterkant"... van wat :? 8)7

There are only two hard problems in distributed systems: 2. Exactly-once delivery 1. Guaranteed order of messages 2. Exactly-once delivery.

Je eigen tweaker.me redirect

Over mij


Acties:
  • 0 Henk 'm!

  • Btje
  • Registratie: November 2002
  • Laatst online: 09-05 11:21
De achterkant van het front paneel waar je de leds in het weggewerkt. Zo kan ik wat ideeën opdoen en wellicht als iemand een fusion360 model heeft gemaakt aanpassen naar mijn front paneel.
RobIII schreef op dinsdag 18 januari 2022 @ 23:38:
[...]

"de achterkant"... van wat :? 8)7

Xiaomi 13T Pro


Acties:
  • 0 Henk 'm!

  • bartbh
  • Registratie: Maart 2004
  • Niet online
Bedoel je een cad-file hiervan?


bartbh in "[.Build] WordClock"
Afbeeldingslocatie: https://tweakers.net/ext/f/ZXua5JorEAFSyGdGs15lss10/full.jpg

Acties:
  • 0 Henk 'm!

  • Btje
  • Registratie: November 2002
  • Laatst online: 09-05 11:21
Jep, zag ook voorbeelden met het wegwerken van de controller (pi of esp)

Xiaomi 13T Pro


Acties:
  • 0 Henk 'm!

  • Bowen_HAFX
  • Registratie: Januari 2011
  • Laatst online: 11:55

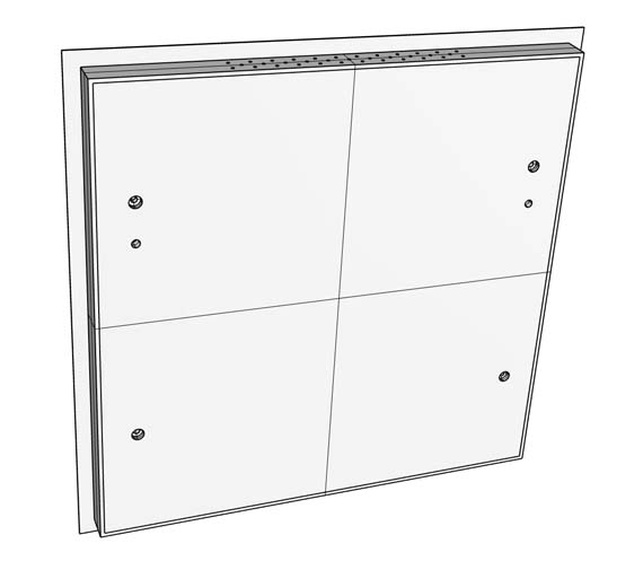

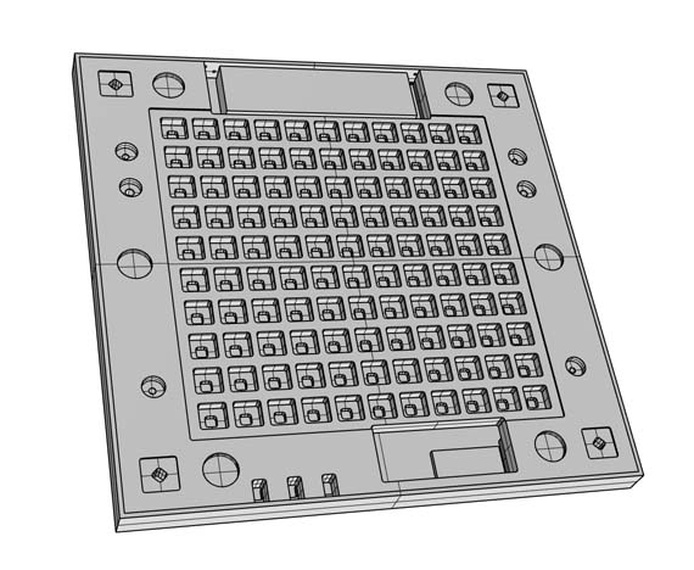

Ik kan mijn CAD files wel delen. Het zijn iges of step files. Zal dit morgen even proberen te doen. Ik had naast de raspberry tevens de voeding in de klok gemaakt.
Afbeeldingslocatie: https://tweakers.net/i/oO0ZGHB7bzqga-jzSgkhBtCPt2c=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/JSTD8ozR0nmSKMD9FGRYLuz1.jpg?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/TIpGW6721XyTGDE9mmrpmFmtnFM=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/Z6xsjyRBnKicCFK0LHjI47YA.jpg?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/1PretAuVIrN3yk2Fdqy2ywAl7Sw=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/wVSqCgr4G4ZDszArVbAPnHIl.jpg?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/q_RFWs_X6c7sqYnQLqVn6L9k_k4=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/Caz84m8LgbbFtY2hm8W1yANG.jpg?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/tRvMC84RAVzZBL4AXtNuoR12HLs=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/4qtSsWtafTWkIfVd85a6Xq6T.jpg?f=user_large

Is wel een beetje over 'ge-engineerd', maar wellicht ter inspiratie

Every magical journey begins with a single step


Acties:
  • 0 Henk 'm!

  • bartbh
  • Registratie: Maart 2004
  • Niet online
Mijn achterkant, zoals ik die net deelde, bevat alleen puntjes/stippen op de plek van de gaten.

Ik heb op een plotter dit uitgeprint ter grootte van de achterkant. Daarna heb ik dit op het stuk mdf geplakt en alle puntjes met een priem ingeslagen. Daarna heb ik met een speedboor alle gaten geboord.

Uiteindelijk heb ik een wat groter gat in de onderkant geboord en daar de ESP8266 ingestopt die ik als controller voor de klok gebruik.

Acties:
  • 0 Henk 'm!

  • MauriceQ
  • Registratie: Juli 2005
  • Laatst online: 09-05 16:33
bartbh schreef op donderdag 20 januari 2022 @ 14:01:
Mijn achterkant, zoals ik die net deelde, bevat alleen puntjes/stippen op de plek van de gaten.

Ik heb op een plotter dit uitgeprint ter grootte van de achterkant. Daarna heb ik dit op het stuk mdf geplakt en alle puntjes met een priem ingeslagen. Daarna heb ik met een speedboor alle gaten geboord.

Uiteindelijk heb ik een wat groter gat in de onderkant geboord en daar de ESP8266 ingestopt die ik als controller voor de klok gebruik.
Ook ik wil dit project gaan maken, al druk doende met het github project draaiende te krijgen onder python3.

Nu zitten er in het project hele mooie layouts, maar hoe kom ik aan een layout voor de achterkant???

iRacing Profiel


Acties:
  • 0 Henk 'm!

  • Btje
  • Registratie: November 2002
  • Laatst online: 09-05 11:21
Is er iemand die een zelfde layout (Of een andere en aangeeft wat je dan moet aanpassen) als de openings post heeft en een pi gebruikt die zijn config file even wil delen?

Xiaomi 13T Pro


Acties:
  • 0 Henk 'm!

  • Btje
  • Registratie: November 2002
  • Laatst online: 09-05 11:21
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
class time_dutch:
    """
    This class returns a given time as a range of LED-indices.
    Illuminating these LEDs represents the current time on a dutch WCA 11x10

    range(0,3) +  range(4,6): HET IS

    range(7,11) + range(41,45): VIJF OVER
    range(11,15) + range(41,45): TIEN OVER
    range(28,33) + range(41,45): KWART OVER
    range(11,15) + range(18,22) + range(33,37): TIEN VOOR HALF
    range(7,11) + range(18,22) + range(33,37): VIJF VOOR HALF
    range(33,37): HALF
    range(7,11) + range(22,26) + range(33,37): VIJF OVER HALF
    range(11,15) + range(22,26) + range(33,37): TIEN OVER HALF
    range(28,33) + range(44,48): KWART VOOR
    range(11,15) + range(44,48): TIEN VOOR
    range(7,11) + range(44,48): VIJF VOOR

    range(99,105): TWAALF
            range(51,54): EEN
            range(55,59): TWEE
            range(62,66): DRIE
            range(66,70): VIER
            range(70,74): VIJF
            range(74,77): ZES
            range(77,82): ZEVEN
            range(88,92): ACHT
            range(83,88): NEGEN
            range(91,95): TIEN
            range(96,99): ELF
            range(99,105): TWAALF

    self.full_hour= range(107,110)
    """

    def __init__(self):
        self.prefix = range(0,3) +  range(4,6)
        self.minutes=[[], \
            range(7,11) + range(41,45), \
            range(11,15) + range(41,45), \
            range(28,33) + range(41,45), \
            range(11,15) + range(18,22) + range(33,37), \
            range(7,11) + range(18,22) + range(33,37), \
            range(33,37), \
            range(7,11) + range(22,26) + range(33,37), \
            range(11,15) + range(22,26) + range(33,37), \
            range(28,33) + range(44,48), \
            range(11,15) + range(44,48), \
            range(7,11) + range(44,48) ]
        self.hours= [range(99,105), \
            range(51,54), \
            range(55,59), \
            range(62,66), \
            range(66,70), \
            range(70,74), \
            range(74,77), \
            range(77,82), \
            range(88,92), \
            range(83,88), \
            range(91,95), \
            range(96,99), \
            range(99,105)]
        self.full_hour= range(107,110)

    def get_time(self, time, purist):
        hour=time.hour%12+(1 if time.minute/5 > 3 else 0)
        minute=time.minute/5
        # Assemble indices
        return  \
            (self.prefix if not purist else []) + \
            self.minutes[minute] + \
            self.hours[hour] + \
            (self.full_hour if (minute == 0) else [])


Ik moet in vijf over de letters over een plek opschuiven Ik heb daar de tweede range(7,11) + range(41,45): VIJF OVER met een opgehoogd en verderop staat dit nogmaals. Maar als ik dit test krijg ik een foutmelding. Iemend een idee wat er fout gaat?

Foutmelding:

Traceback (most recent call last):
File "/home/pi/rpi_wordclock/wordclock.py", line 201, in <module>
word_clock = wordclock()
File "/home/pi/rpi_wordclock/wordclock.py", line 50, in __init__
self.wcd = wcd.wordclock_display(self.config, self.wci)
File "/home/pi/rpi_wordclock/wordclock_tools/wordclock_display.py", line 118, in __init__
self.taw = time_dutch.time_dutch()
File "/home/pi/rpi_wordclock/wordclock_plugins/time_default/time_dutch.py", line 39, in __init__
self.prefix = range(0,3) + range(4,6)
TypeError: unsupported operand type(s) for +: 'range' and 'range'

[ Voor 9% gewijzigd door Btje op 20-03-2022 19:29 ]

Xiaomi 13T Pro


Acties:
  • 0 Henk 'm!

  • Btje
  • Registratie: November 2002
  • Laatst online: 09-05 11:21
nvm paste de fout regel aan. Had de regel vijf over hald en tien over half moeten zijn

Xiaomi 13T Pro


Acties:
  • 0 Henk 'm!

  • Btje
  • Registratie: November 2002
  • Laatst online: 09-05 11:21
Ik merk dat de raspberry pi soms raar doet. Meestal is het in de ochtend ergens dat opeens de ingestelde kleur is veranderd. Heeft iemand dit ook wel eens gehad?

Xiaomi 13T Pro


Acties:
  • 0 Henk 'm!

  • Bowen_HAFX
  • Registratie: Januari 2011
  • Laatst online: 11:55
Btje schreef op dinsdag 3 mei 2022 @ 10:40:
Ik merk dat de raspberry pi soms raar doet. Meestal is het in de ochtend ergens dat opeens de ingestelde kleur is veranderd. Heeft iemand dit ook wel eens gehad?
Ja, ik had het idee dat dit aan de capacitieve bediening lag. Heb de Python code aangepast dat er een minimale tijd van 2 seconde nodig is wanneer je in de default klok mode zit.

Every magical journey begins with a single step


Acties:
  • 0 Henk 'm!

  • Btje
  • Registratie: November 2002
  • Laatst online: 09-05 11:21
Ik heb geen cappacitieve bediening. Ook niet aangezet meen ik of is die altijd actief en komt het door het zweven van die input's

Heb het ook gezien dat hij opeens van text weergave naar ronde klik weergave is gesprongen.
Bowen_HAFX schreef op dinsdag 3 mei 2022 @ 11:00:
[...]


Ja, ik had het idee dat dit aan de capacitieve bediening lag. Heb de Python code aangepast dat er een minimale tijd van 2 seconde nodig is wanneer je in de default klok mode zit.

Xiaomi 13T Pro


Acties:
  • 0 Henk 'm!

  • Reptile209
  • Registratie: Juni 2001
  • Laatst online: 15:11

Reptile209

- gers -

Btje schreef op dinsdag 3 mei 2022 @ 10:40:
Ik merk dat de raspberry pi soms raar doet. Meestal is het in de ochtend ergens dat opeens de ingestelde kleur is veranderd. Heeft iemand dit ook wel eens gehad?
Ik heb ook gemerkt dat die van mij soms verspringt, alsof je de gewone knopjes voor het instellen van de tijd bedient, wanneer ik een (led) lamp op hetzelfde stopcontact aan of uit doe. Dus misschien gevoelig voor verstoringen op het lichtnet?

Zo scherp als een voetbal!


Acties:
  • 0 Henk 'm!

  • Btje
  • Registratie: November 2002
  • Laatst online: 09-05 11:21
Ik heb nu de knoppen gedisabled kijken of dat wat uit maakt.

Xiaomi 13T Pro


Acties:
  • 0 Henk 'm!

  • Pandemic
  • Registratie: September 2004
  • Laatst online: 01-02 22:09
Ik probeer met de create_layout.py een stencil te genereren voor mijn klok van van 50x50 cm alleen dit werkt niet; ik krijg wel een stencil van deze afmetingen maar in plaats van letters staan er cijfers.

Iemand enig idee?

In de config heb ik de taal op "dutch" gezet en enkel de hoogte en breedte aangepast naar 500mm.

Edit: Probleem is opgelost; handmatig alle getallen vervangen door de letters.

Nu de volgende vraag; hoe behoudt ik de binnenkant van de A, O, P ets bij het laten uitsnijden?

[ Voor 21% gewijzigd door Pandemic op 31-07-2022 14:47 ]


Acties:
  • +1 Henk 'm!

  • ocmer
  • Registratie: Juni 2001
  • Laatst online: 15:06
Pandemic schreef op zaterdag 30 juli 2022 @ 22:12:
Nu de volgende vraag; hoe behoudt ik de binnenkant van de A, O, P ets bij het laten uitsnijden?
Door een "stencil" lettertype te kiezen.

Acties:
  • 0 Henk 'm!

  • Pandemic
  • Registratie: September 2004
  • Laatst online: 01-02 22:09
Maakt het uit in welke volgorder ik een WS2812B led strip aan elkaar soldeer? Alsin moet het opeenvolgend blijven zoals de strip op de rol zit of kun je ze in stukken van 10 leds knippen en vervolgens @ random weer vast solderen?

Als ik erop google wordt het mij niet duidelijk.

Stel led 11 moet oplichten, en door verwisselen van de leds is dit nu led 22 geworden, telt de nieuwe led 11 dan als 11 voor software? Of gaat 22 dan branden?

Edit: Al gevonden. Als ik het protocol goed begrijp stuurt je instructies voor het totale aantal leds, de 1ste led voert zijn instructies uit en stuurt de rest van de data door naar led 2 minus zijn eigen instructies. De volgorde maakt dus niks uit mbt hoe je ze vast soldeert vanaf de rol.

[ Voor 56% gewijzigd door Pandemic op 03-08-2022 21:14 ]


Acties:
  • +1 Henk 'm!

  • ocmer
  • Registratie: Juni 2001
  • Laatst online: 15:06
Pandemic schreef op woensdag 3 augustus 2022 @ 20:38:
Maakt het uit in welke volgorder ik een WS2812B led strip aan elkaar soldeer? Alsin moet het opeenvolgend blijven zoals de strip op de rol zit of kun je ze in stukken van 10 leds knippen en vervolgens @ random weer vast solderen?

Als ik erop google wordt het mij niet duidelijk.

Stel led 11 moet oplichten, en door verwisselen van de leds is dit nu led 22 geworden, telt de nieuwe led 11 dan als 11 voor software? Of gaat 22 dan branden?

Edit: Al gevonden. Als ik het protocol goed begrijp stuurt je instructies voor het totale aantal leds, de 1ste led voert zijn instructies uit en stuurt de rest van de data door naar led 2 minus zijn eigen instructies. De volgorde maakt dus niks uit mbt hoe je ze vast soldeert vanaf de rol.
Klopt; met de data-lijn zet je alle LEDs netjes in serie. De + en de - kan je wel parallel aansluiten. Dat is zelfs beter om er voor te zorgen dat alle LED's even fel schijnen;.

Acties:
  • 0 Henk 'm!

  • Pandemic
  • Registratie: September 2004
  • Laatst online: 01-02 22:09
Hebben jullie nog tips waar ik een vinyl sticker kan krijgen? Heb tot nu toe 1 plek gevonden maar die vragen 130,- voor 1 sticker van 50x50cm. Dat is me wat teveel.

Acties:
  • +2 Henk 'm!

  • Jimmie5887
  • Registratie: April 2022
  • Laatst online: 04-05 22:40
Ik kom deze thread nu pas tegen en ik wil ook even mijn protoversie laten zien. Ik heb gekozen voor RGB leds (WS2812B) in combinatie met een ESP32 (met wifi). Naast de standaard features (de klok) heb ik nog wat toegevoegd:
- Kleuren kiezen via een app (nou ja, een webpagina die op de ESP32 draait)
- Een paar simpele animaties die je met die app aan kan zetten.
- Automatische helderheid, bij daglicht is hij dan wat feller dan in de avond.
- Tijdsynchronisatie met een timeserver (dus geen knopjes). Nadeel is de hardcoded wifi access code, dat is niet zo handig als die verandert. Misschien maak ik dat wat beter, via bluetooth met de telefoon of zo.

De voorplaat is van 3 mm beukenhout, dat is iets te dik waardoor de kijkhoek vrij beperkt is. 1 mm is beter denk ik. De achterplaat is van 18 mm MDF met geboorde gaten. In de volgende versie wordt dat een raster.

De voeding is nu gewoon een telefoonlader. Zoals anderen al schreven is dat niet genoeg om alles op maximale intesiteit aan te zetten. Al wordt dat geloof ik wel gelimiteerd door de ESP32. Nu is de maximale intesiteit 15% en ook zijn de meeste LEDs altijd uit. Met een extra voeding is het ook beter om dat niet meer via de ESP32 te laten lopen maar de voeding apart van de controller te houden, dan is er alleen nog data van de controller naar de LEDs.

[Video: https://www.ypgoy.eu/wp-content/uploads/2022/08/klok.mp4]Afbeeldingslocatie: https://tweakers.net/i/4nT2753r165Xh1jbLM4MRRrnCs4=/800x/filters:strip_icc():strip_exif()/f/image/HZ5LNG2dq8DgryJ6LEhWcLrK.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/zEYjTCr1PXzVKxBDTLaeSyUcn2k=/800x/filters:strip_icc():strip_exif()/f/image/UwnCQ3RdkHvvFF2d5WsTHcOy.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/6eVmD89ycCbjR7ggSc3CF302zwE=/800x/filters:strip_icc():strip_exif()/f/image/fvbARkA1QHDNCFC4yAvCE0Ut.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/3LnRe2AFsW6JIbL44BjoegBXJ80=/x800/filters:strip_icc():strip_exif()/f/image/6Ey5s9rYCj8obxryseQxVQdr.jpg?f=fotoalbum_large

[ Voor 35% gewijzigd door Jimmie5887 op 04-08-2022 22:43 . Reden: video werkte niet. ]


Acties:
  • 0 Henk 'm!

  • Pierre
  • Registratie: Maart 2005
  • Laatst online: 10:00

Pierre

Van nature lui!

Kan het zijn dat ik het filmpje niet kan bekijken, ik zie niet veel alleen zwart beeld.

In the end, we will remember not the words of our enemies, but the silence of our friends.


Acties:
  • +1 Henk 'm!

  • Jimmie5887
  • Registratie: April 2022
  • Laatst online: 04-05 22:40
Pierre schreef op donderdag 4 augustus 2022 @ 16:43:
Kan het zijn dat ik het filmpje niet kan bekijken, ik zie niet veel alleen zwart beeld.
Opgelost!

Acties:
  • +1 Henk 'm!

  • Vuikie
  • Registratie: December 2003
  • Laatst online: 07:20
@Jimmie5887 Gaaf man! Ziet er goed uit. Ik heb mijn klok uitgevoerd met een ESP8266, Krachtig zat. Maar wel een 5A 5V voeding erin gezet van Ali en toen een eigen printje gemaakt met een LM1117 en een ESP01. Uiteindelijk heb ik de WS8212 string die ik gebruik, direct op de ESP aangesloten.
Ik heb dit met een levelshifter geprobeerd, maar dat kreeg ik niet stabiel. Draait al minimaal 3 jaar zonder problemen zo.

Acties:
  • +2 Henk 'm!

  • Pierre
  • Registratie: Maart 2005
  • Laatst online: 10:00

Pierre

Van nature lui!

Ik zou willen dat ik zo handig was als de Tweakers hier in het topic, ik vind die dingen zo mooi. Respect hoor voor al die handige Tweakers _/-\o_

In the end, we will remember not the words of our enemies, but the silence of our friends.


Acties:
  • 0 Henk 'm!

  • Pandemic
  • Registratie: September 2004
  • Laatst online: 01-02 22:09
Vraag; ik heb mijn wordclock af. Alleen nu hij aan de muur hangt valt pas op dat van meer dan +/- 6 meter de letters erg diffuus worden en daardoor lastig te lezen.

De clock is verder heel standaard; rgb leds, acrylenplaat 3mm dik met letters opgevuld met epoxy en led diffuser (1,5%). De plaat zit ongeveer op 3cm afstand van de leds; dit had minder moeten zijn maar lukte me bouw technisch niet. Hiertussen zit nog een stuk bakpapier.

Wat ik zelf vermoed; de grotere afstand tussen de leds en de voorplaat + het bakpapier maken het licht zo diffuus dat het op grotere afstand niet meer scherp is.

Wat denken jullie? Is dit bij jullie builds ook zo?

Er komt zeker een tweede clock en ik wil dit graag voorkomen.

Hierbij een foto. Er is best veel licht lekkage in de andere letters door de afstand tussen leds en plaat; dit valt in real life niet zo op als op de foto.

Afbeeldingslocatie: https://tweakers.net/i/CNl2aTrnCwBAmBVWvYqGB4HJ5Oc=/x800/filters:strip_icc():strip_exif()/f/image/ZvrqQpSNogUGda7bUx5t48T1.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • Pixelmagic
  • Registratie: September 2002
  • Laatst online: 11-05 21:05

Pixelmagic

Ubergeek

Pandemic schreef op donderdag 6 oktober 2022 @ 22:09:
Vraag; ik heb mijn wordclock af. Alleen nu hij aan de muur hangt valt pas op dat van meer dan +/- 6 meter de letters erg diffuus worden en daardoor lastig te lezen.

De clock is verder heel standaard; rgb leds, acrylenplaat 3mm dik met letters opgevuld met epoxy en led diffuser (1,5%). De plaat zit ongeveer op 3cm afstand van de leds; dit had minder moeten zijn maar lukte me bouw technisch niet. Hiertussen zit nog een stuk bakpapier.

Wat ik zelf vermoed; de grotere afstand tussen de leds en de voorplaat + het bakpapier maken het licht zo diffuus dat het op grotere afstand niet meer scherp is.

Wat denken jullie? Is dit bij jullie builds ook zo?

Er komt zeker een tweede clock en ik wil dit graag voorkomen.

Hierbij een foto. Er is best veel licht lekkage in de andere letters door de afstand tussen leds en plaat; dit valt in real life niet zo op als op de foto.

[Afbeelding]
Als ik het zo zie heb je geen "dividers" tussen je leds en ze stralen daardoor naar de aangrenzende letters ? Dat zal er naar mijn idee ook voor zorgen dat het snel slecht leesbaar wordt. Probeer eens met wat karton tussen de leds waarbij het aansluit aan je voorplaat, mogelijk dat dit helpt.

PVoutput van mijn 4950Wp


Acties:
  • +1 Henk 'm!

  • bartbh
  • Registratie: Maart 2004
  • Niet online
Het lijkt inderdaad wel erg door te schijnen. Je opbouw is me niet helemaal duidelijk. Schijnt het nu door de acryplaat heen?

Zelf heb ik een 2mm dikke cortenstalen plaat en daarnee in ieder geval geen problemen met leesbaarheid op afstand.

Of bedoel je dat de randen van de letters diffuus worden? Wellicht dat je de felheid van de leds dan nog wat meer kunt dempen, misschien met een extra vel bakpapier.

Acties:
  • 0 Henk 'm!

  • Pandemic
  • Registratie: September 2004
  • Laatst online: 01-02 22:09
De letters worden diffuus van >6 meter afstand. Die lekkage van licht rondom op de foto valt heel erg mee met het blote oog; gsm licht dat heel erg uit.

Acties:
  • +1 Henk 'm!

  • LED-Maniak
  • Registratie: Oktober 2003
  • Nu online
Experimenteer eens met een vel bakpapier of keukenpapier. Dat heeft hier geholpen.

Mitsubishi Electric & Heavy Industries externe temperatuur sensor (Home Assistant compatible): V&A - ClimaControl


Acties:
  • +1 Henk 'm!

  • Voronwë
  • Registratie: Februari 2010
  • Laatst online: 11-05 12:01
Pandemic schreef op donderdag 6 oktober 2022 @ 22:09:
Vraag; ik heb mijn wordclock af. Alleen nu hij aan de muur hangt valt pas op dat van meer dan +/- 6 meter de letters erg diffuus worden en daardoor lastig te lezen.

De clock is verder heel standaard; rgb leds, acrylenplaat 3mm dik met letters opgevuld met epoxy en led diffuser (1,5%). De plaat zit ongeveer op 3cm afstand van de leds; dit had minder moeten zijn maar lukte me bouw technisch niet. Hiertussen zit nog een stuk bakpapier.

Wat ik zelf vermoed; de grotere afstand tussen de leds en de voorplaat + het bakpapier maken het licht zo diffuus dat het op grotere afstand niet meer scherp is.

Wat denken jullie? Is dit bij jullie builds ook zo?
Nu ik je omschrijving goed lees, is het me niet helemaal duidelijk wat je precies gedaan hebt.
Heb je een niet transparant PMMA (Acryl, perspex) gebruikt als plaat en daarin je letters uitgesneden of is het een transparante PMMA plaat met een folie?
Heb je foto's van de binnenkant van je klok? Dat maakt het wat makkelijker te begrijpen hoe je klok precies in elkaar zit en waar mogelijk het probleem zit.

Around here, something radiates. (Counting Crows)


Acties:
  • 0 Henk 'm!

  • Pandemic
  • Registratie: September 2004
  • Laatst online: 01-02 22:09
Opzet; leds op achterzijde plaat mdf 18mm, bakpapier op plaat, airgap 9mm tussen bakpapier en acrylenplaat 3mm met epoxy opgevulde letters.

Die airgap was niet gepland maar kon niet anders; zou ik bij 2de model niet zo maken. Daardoor is er nu ook meer licht lekkage.

Heb de leds flink gedimt (120 ipv 250) en dit maakt het al veel beter! Goeie tip!

[ Voor 6% gewijzigd door Pandemic op 08-10-2022 12:10 ]


Acties:
  • 0 Henk 'm!

  • Voronwë
  • Registratie: Februari 2010
  • Laatst online: 11-05 12:01
Airgaps, waarbij licht bij een andere letter kan komen zijn echt funest. Die moet je altijd vermijden. Zeker als je daarvoor een diffusor hebt die het nog erger maakt. Ik denk dat als je het bakpapier op je acrylplaat plakt, ipv op het MDF, het waarschijnlijk wat minder is.

Around here, something radiates. (Counting Crows)


Acties:
  • 0 Henk 'm!

  • ocmer
  • Registratie: Juni 2001
  • Laatst online: 15:06
Kan je de airgap niet opvullen met bijv. foamtape?

Acties:
  • 0 Henk 'm!

  • Pandemic
  • Registratie: September 2004
  • Laatst online: 01-02 22:09
Ik kan niks meer veranderen helaas; de acrylenplaat zit heel erg vast met dubbelzijdige tape.

Maar er komt een tweede klok waarin ik jullie tips ga meenemen, en de zichtbaarheid ga testen op grotere afstand, voor alles definitief vast te zetten.
Voronwë schreef op zaterdag 8 oktober 2022 @ 13:19:
Ik denk dat als je het bakpapier op je acrylplaat plakt, ipv op het MDF, het waarschijnlijk wat minder is.
Daar sluit ik me volledig bij aan.

[ Voor 34% gewijzigd door Pandemic op 08-10-2022 19:24 ]


Acties:
  • 0 Henk 'm!

  • AVS_412
  • Registratie: Oktober 2022
  • Laatst online: 07-08-2024
Met veel bewondering zit ik dit project te lezen, en wil er zelf ook aan gaan beginnen.
Ik heb al veel gelezen, maar kan ik iemand mij de juiste link naar de sourcecode geven voor de ESP?

Acties:
  • 0 Henk 'm!

  • Btje
  • Registratie: November 2002
  • Laatst online: 09-05 11:21
Hebben jullie ook last van verkleuren van de leds? Ik heb rgb leds en die zijn ingesteld op ongeveer wit. Dan zie ik dat de letters "Het is" verkleurd (lijkt nu wel warm wit) zijn die zijn natuurlijk altijd aan dus ergens snap ik het wel.

Xiaomi 13T Pro


Acties:
  • +1 Henk 'm!

  • GewoonNiek
  • Registratie: Juni 2012
  • Laatst online: 17-04 09:01
Btje schreef op maandag 31 oktober 2022 @ 14:45:
Hebben jullie ook last van verkleuren van de leds? Ik heb rgb leds en die zijn ingesteld op ongeveer wit. Dan zie ik dat de letters "Het is" verkleurd (lijkt nu wel warm wit) zijn die zijn natuurlijk altijd aan dus ergens snap ik het wel.
Het verkleuren van de LEDS heeft vooral te maken met 'power drops'. Oftwel: de spanning is niet consistent over alle LED's. Dit kan je oplossen door op een paar plekken 'power injection' te doen, wat extra verbindingen met je voeding naar de leds.

Acties:
  • 0 Henk 'm!

  • ocmer
  • Registratie: Juni 2001
  • Laatst online: 15:06
GewoonNiek schreef op maandag 31 oktober 2022 @ 15:39:
[...]


Het verkleuren van de LEDS heeft vooral te maken met 'power drops'. Oftwel: de spanning is niet consistent over alle LED's. Dit kan je oplossen door op een paar plekken 'power injection' te doen, wat extra verbindingen met je voeding naar de leds.
Ik heb iedere "regel" eigen voeding gegeven, kleine moeite, en geen last van kleurverschillen

Acties:
  • 0 Henk 'm!

  • Btje
  • Registratie: November 2002
  • Laatst online: 09-05 11:21
Nee dat is het niet, de rest van de horizontale regel of verticale regel heeft het niet het zijn alleen de letters "Het is" Deze zijn altijd aan.
GewoonNiek schreef op maandag 31 oktober 2022 @ 15:39:
[...]


Het verkleuren van de LEDS heeft vooral te maken met 'power drops'. Oftwel: de spanning is niet consistent over alle LED's. Dit kan je oplossen door op een paar plekken 'power injection' te doen, wat extra verbindingen met je voeding naar de leds.

Xiaomi 13T Pro


Acties:
  • 0 Henk 'm!

  • Voronwë
  • Registratie: Februari 2010
  • Laatst online: 11-05 12:01
Btje schreef op dinsdag 1 november 2022 @ 11:56:
Nee dat is het niet, de rest van de horizontale regel of verticale regel heeft het niet het zijn alleen de letters "Het is" Deze zijn altijd aan.


[...]
Gewoon ouderdom van de LEDjes dus...

Welke code gebruik je? Die van Bernd's RPi Wordclock? Daar kan je de Prefix letters (Het is, It is, Es ist, etc etc) gewoon uitzetten in de configfile.

Around here, something radiates. (Counting Crows)


Acties:
  • 0 Henk 'm!

  • Btje
  • Registratie: November 2002
  • Laatst online: 09-05 11:21
Veroudering vermoede ik al maar hebben jullie daar ook last van of heb ik slechte leds. Vond dat het al snel optrad namelijk.

Ik gebruik idd die van Bernd. Uitzetten is nu een idee omdat het niet meer mooi is maar wel jammer.
Voronwë schreef op dinsdag 1 november 2022 @ 13:18:
[...]

Gewoon ouderdom van de LEDjes dus...

Welke code gebruik je? Die van Bernd's RPi Wordclock? Daar kan je de Prefix letters (Het is, It is, Es ist, etc etc) gewoon uitzetten in de configfile.

Xiaomi 13T Pro


Acties:
  • 0 Henk 'm!

  • Bowen_HAFX
  • Registratie: Januari 2011
  • Laatst online: 11:55
Btje schreef op woensdag 2 november 2022 @ 06:53:
Veroudering vermoede ik al maar hebben jullie daar ook last van of heb ik slechte leds. Vond dat het al snel optrad namelijk.

Ik gebruik idd die van Bernd. Uitzetten is nu een idee omdat het niet meer mooi is maar wel jammer.


[...]
Het valt hier nu ook op, nu je het gezegd hebt. Gelukkig had ik een 2x zoveel LEDS aangeschaft. Als het heel erg begint op te vallen evt maar even 5 rijen vervangen. Wel dom dat de led strips niet horizontaal zitten, dan was het maar 1 rij. Ik had per ongeluk destijds ook RGBW gekocht, waardoor de wit al witter was.

Of gewoon even een ander kleurtje dan wit aanzetten :)

Every magical journey begins with a single step


Acties:
  • 0 Henk 'm!

  • Voronwë
  • Registratie: Februari 2010
  • Laatst online: 11-05 12:01
Bowen_HAFX schreef op woensdag 2 november 2022 @ 07:34:
[...]


Het valt hier nu ook op, nu je het gezegd hebt. Gelukkig had ik een 2x zoveel LEDS aangeschaft. Als het heel erg begint op te vallen evt maar even 5 rijen vervangen. Wel dom dat de led strips niet horizontaal zitten, dan was het maar 1 rij. Ik had per ongeluk destijds ook RGBW gekocht, waardoor de wit al witter was.

Of gewoon even een ander kleurtje dan wit aanzetten :)
Kijk daar wel mee uit! Ik heb ook ooit een tweetal rijen vervangen vanwege een defecte LED, maar daar zit nu bij wit licht wel een kleurverschil in omdat het schijnbaar een andere batch/merk/oid is. Bij anders dan wit, valt het gelukkig wel mee.

Around here, something radiates. (Counting Crows)


Acties:
  • 0 Henk 'm!

  • Bowen_HAFX
  • Registratie: Januari 2011
  • Laatst online: 11:55
Voronwë schreef op donderdag 3 november 2022 @ 09:08:
[...]


Kijk daar wel mee uit! Ik heb ook ooit een tweetal rijen vervangen vanwege een defecte LED, maar daar zit nu bij wit licht wel een kleurverschil in omdat het schijnbaar een andere batch/merk/oid is. Bij anders dan wit, valt het gelukkig wel mee.
Dacht heel even bij het lezen van "Kijk daar wel mee uit!" dat de klok dan spontaan kan ontbranden ofzo :p.

Maar is wel dezelfde batch. En heb nu ook al kleur verschil.

Every magical journey begins with a single step


Acties:
  • +3 Henk 'm!

  • Expatriot
  • Registratie: Oktober 2018
  • Laatst online: 05-05 18:24
Eens kijken of de klok ook werkt in formaatje 1m bij 1m. :*)

Afbeeldingslocatie: https://tweakers.net/i/GjTpn96yrWKKkRhMxvxLBPMNvRY=/x800/filters:strip_icc():strip_exif()/f/image/49G9cJ2JDabtRW2mdnAMczEF.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/fPUADRiIzjwpIvN13zTPO6vtmKI=/x800/filters:strip_icc():strip_exif()/f/image/Q3EMj7qKPtxdO3LfUq27Wzmb.jpg?f=fotoalbum_large

Acties:
  • +1 Henk 'm!

  • Voronwë
  • Registratie: Februari 2010
  • Laatst online: 11-05 12:01
Expatriot schreef op dinsdag 20 december 2022 @ 13:02:
Eens kijken of de klok ook werkt in formaatje 1m bij 1m. :*)
Wel leuk om te zien dat er zoveel Tweakers zijn met een vriendin/vrouw die dezelfde naam hebben! :+

Around here, something radiates. (Counting Crows)


Acties:
  • +1 Henk 'm!

  • Expatriot
  • Registratie: Oktober 2018
  • Laatst online: 05-05 18:24
5,4 volt op de laatste led, maar met strandtest doet geen enkele led het.
Alles hetzelfde aangesloten als bij mijn 45x45 variant. Led strip zit ook goed om.

Iemand een idee?

Update: opgelost led 1 was stuk, voor de rest was mijn soldeer werk in een keer goed


Afbeeldingslocatie: https://tweakers.net/i/95L7faOWj9wb3UKQtbXKaHGqplM=/x800/filters:strip_icc():strip_exif()/f/image/CPEFC2DlNnmdOnUBBFEqcop5.jpg?f=fotoalbum_large

[ Voor 22% gewijzigd door Expatriot op 20-12-2022 20:45 ]


Acties:
  • 0 Henk 'm!

  • Evertt
  • Registratie: December 2005
  • Laatst online: 11-05 22:05
Zijn er ook bouwpakketten te koop??

Helaas heb ik niet de middelen om een world klok te maken.
Met een voorplaat ben ik al heel tevreden mee.

Acties:
  • +1 Henk 'm!

  • Btje
  • Registratie: November 2002
  • Laatst online: 09-05 11:21
Voorplaat kopen de meesten ook. Kijk naar een bedrijf in de buurt welke kan laser snijden en ga daar heen met je dxf.

Xiaomi 13T Pro

Pagina: 1 2 3 4 Laatste
