Even een vraag gerelateerd aan het Innova monoblock.
Heeft iemand een .stl file om een houder te 3d-printen voor de afstandsbediening?
Heeft iemand een .stl file om een houder te 3d-printen voor de afstandsbediening?

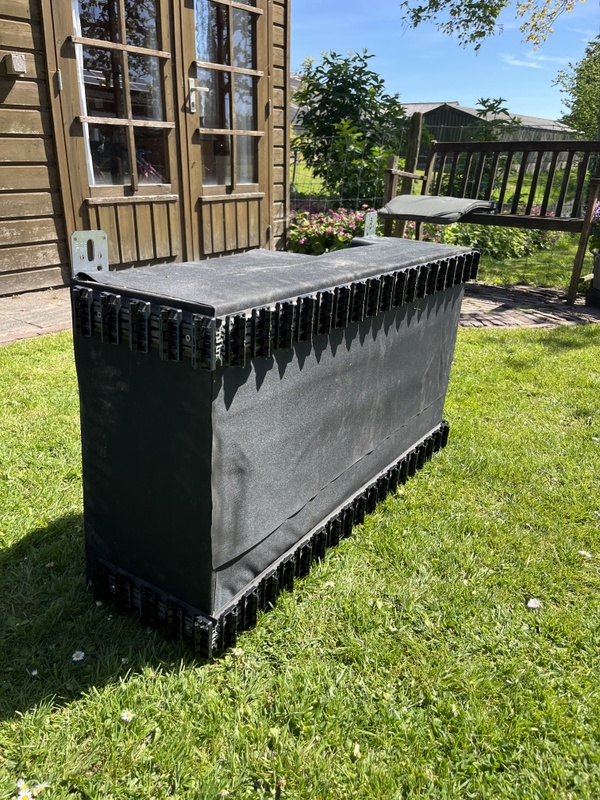

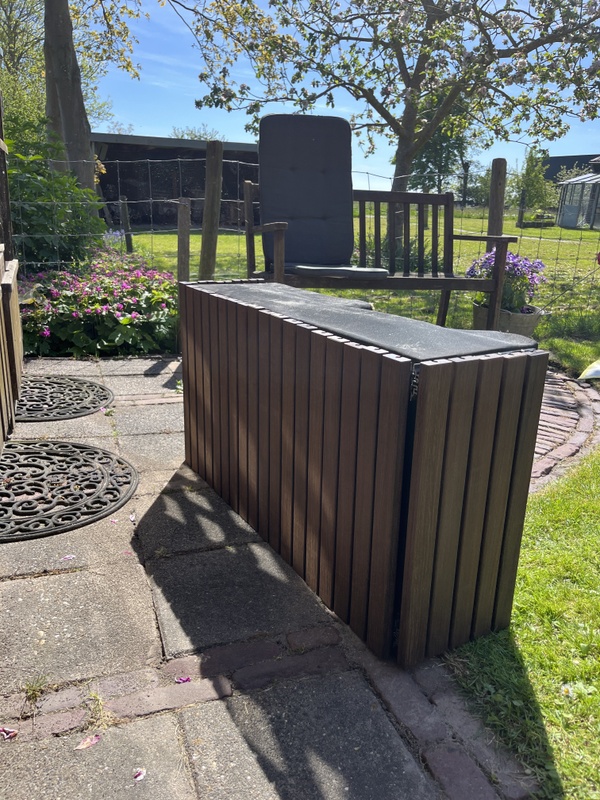

Hierbij een update over mijn suskast.

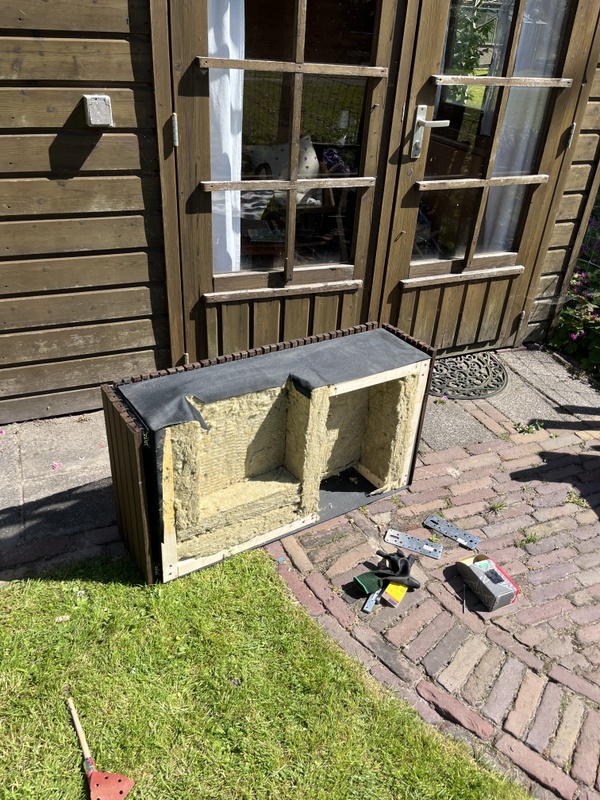

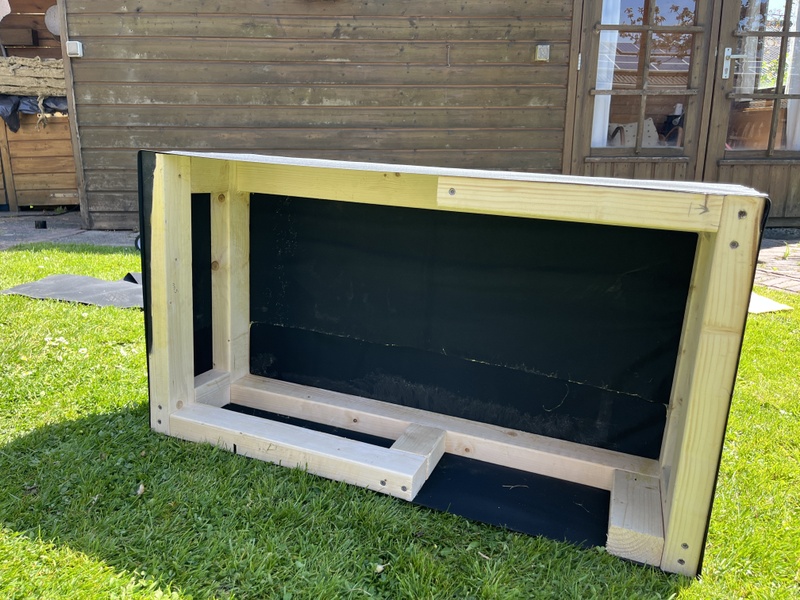

Deze is gemaakt van houten balkjes en 70mm steenwol, op de meeste plekken dubbel, dus 140mm steenwol.
De aanzuiging maakt het meeste geluid en die gaat nu naar boven toe waar ik een goot heb. Die steekt over en zodoende weinig kans op inregenen. Daarnaast licht laten aflopen weg van de opening.
Alles afgewerkt met EPDM om het waterdicht te maken.
De eerste tests gedaan en zeer tevreden! Op lagere standen amper nog te horen vanaf ca 5 meter.
De houten afwerking moet er nog netjes op geklikt worden en dan hang ik hem definitief op. Zal dan tevens proberen opnames te maken zodat het verschil in de zeer smalle steeg duidelijk wordt.
Ondertussen zit er in de aanvoeropening ook gaas om vervuiling tegen te gaan.
:strip_exif()/f/image/aHfn5ZhPyr2CnrgxafmTSvaH.jpg?f=fotoalbum_large)
:strip_exif()/f/image/NfNkYnnFcCGxbEne6OxldSTi.jpg?f=fotoalbum_large)
:strip_exif()/f/image/17Cd5d3OeHxxl5kyz9baMiVl.jpg?f=fotoalbum_large)
:strip_exif()/f/image/NQsmCPXcN6lCsDqUA2b80S67.jpg?f=fotoalbum_large)
Een ander punt: binnen hoor ik buiten de luchtverplaatsing van de buitenventilator ook dat er lucht “lekt” vanaf de aanzuig buiten naar binnen.
Alsof de isolatie op de rug van het toestel niet helemaal lekker aansluit op de twee sparingen door de muur.
Ik voel aan de linkerkant van het toestel dat er ook een luchtstroom is van binnen naar de binnenkant van het toestel.
Iemand hier ervaringen mee? En belangrijker nog een oplossing? Dacht een beetje tochtband rondom de achterkant van het toestel of alleen om de aanvoer en afvoer aansluiting te doen.
De onderkant heb ik vast gezet tegen de muur en hij lijkt wel behoorlijk te klemmen tegen de muur.
Edit: net even toestel van de wand gehaald. Wat extra tochband rondom aangebracht en toestel fluit niet meer en voel hem ook niet meer binnen aanzuigen. Top! Is een tweedehands toestel uit 2021 dus misschien was de isolatie wat minder geworden.
Het is band wat indrukt tot 1 mm, dus zorgt niet dat hij te veel van de wand af komt.

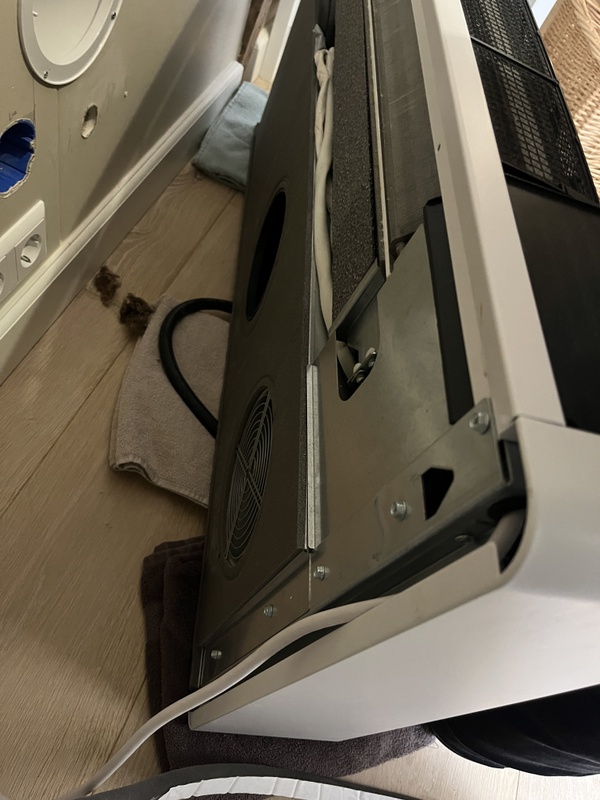

Standaard/voor
:strip_exif()/f/image/4YD6f3HtQnocfnWcqAMXP9DN.jpg?f=fotoalbum_large)
Aangepast/na
:strip_exif()/f/image/zf0cK36VzsNLYzWJaJoeb6Yr.jpg?f=fotoalbum_large)
Deze is gemaakt van houten balkjes en 70mm steenwol, op de meeste plekken dubbel, dus 140mm steenwol.
De aanzuiging maakt het meeste geluid en die gaat nu naar boven toe waar ik een goot heb. Die steekt over en zodoende weinig kans op inregenen. Daarnaast licht laten aflopen weg van de opening.
Alles afgewerkt met EPDM om het waterdicht te maken.
De eerste tests gedaan en zeer tevreden! Op lagere standen amper nog te horen vanaf ca 5 meter.
De houten afwerking moet er nog netjes op geklikt worden en dan hang ik hem definitief op. Zal dan tevens proberen opnames te maken zodat het verschil in de zeer smalle steeg duidelijk wordt.
Ondertussen zit er in de aanvoeropening ook gaas om vervuiling tegen te gaan.
:no_upscale():strip_icc():strip_exif()/f/image/aHfn5ZhPyr2CnrgxafmTSvaH.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/NfNkYnnFcCGxbEne6OxldSTi.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/17Cd5d3OeHxxl5kyz9baMiVl.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/NQsmCPXcN6lCsDqUA2b80S67.jpg?f=user_large)
Een ander punt: binnen hoor ik buiten de luchtverplaatsing van de buitenventilator ook dat er lucht “lekt” vanaf de aanzuig buiten naar binnen.
Alsof de isolatie op de rug van het toestel niet helemaal lekker aansluit op de twee sparingen door de muur.
Ik voel aan de linkerkant van het toestel dat er ook een luchtstroom is van binnen naar de binnenkant van het toestel.
Iemand hier ervaringen mee? En belangrijker nog een oplossing? Dacht een beetje tochtband rondom de achterkant van het toestel of alleen om de aanvoer en afvoer aansluiting te doen.
De onderkant heb ik vast gezet tegen de muur en hij lijkt wel behoorlijk te klemmen tegen de muur.
Edit: net even toestel van de wand gehaald. Wat extra tochband rondom aangebracht en toestel fluit niet meer en voel hem ook niet meer binnen aanzuigen. Top! Is een tweedehands toestel uit 2021 dus misschien was de isolatie wat minder geworden.
Het is band wat indrukt tot 1 mm, dus zorgt niet dat hij te veel van de wand af komt.
Standaard/voor
:no_upscale():strip_icc():strip_exif()/f/image/4YD6f3HtQnocfnWcqAMXP9DN.jpg?f=user_large)
Aangepast/na
:no_upscale():strip_icc():strip_exif()/f/image/zf0cK36VzsNLYzWJaJoeb6Yr.jpg?f=user_large)
[ Voor 15% gewijzigd door J.Dekker op 07-05-2025 15:48 ]
:strip_icc():strip_exif()/u/18112/avatar.jpg?f=community){kind=avatar}
Hi!
De bovenkant is inderdaad open. Maar hij hangt straks vlak onder een behoorlijk ver uitstekende goot. Daarnaast staat een hoge woning, daar waar hij hangt wordt het nooit nat.
Daarnaast is de opening ook nog eens dicht tegen de gevel aan en hangt hij op afschot straks (voor de oplettende kijker, m’n zijgevel staat zo scheef als de toren van Pisa).
Ik moet het zeker in de gaten houden, maar qua inregenen was dit een betere optie dan de zijkant dacht ik. Mocht het toch nat worden, dan pas ik de kast wel aan. Vanaf buiten er tegen aan gekeken, rechts onderkant aanvoer dan en linker zijkant de opening voor uitblazende lucht. Zo ook geen recirculerende lucht én geen geluid naar rechts (daar zijn de dichtstbijzijnde tuinen en ramen).
Liever had ik aanzuig naar boven aangezien die dan, als je eronder door loopt die ook niet direct in je gehoorgang zit.
Die lekkage was er ook al zonder kast. De isolatie was echt een beetje plat én er zit een kleine kier van 2 gipsplaten die aansluiten waardoor hij wat floot denk ik.
De steenwol zit vastgeklemd. Zijkanten, voorkant en onderkanten zitten zo strak dat ik ze niet extra heb vastgezet. Los van dat ik alle kanten heb ingesprayt met contactlijm. Eigenlijk bedoeld voor het EPDM, maar merkte dat de Rockwool platen ook erg goed bleven plakken.
De bovenkanten leunen als het ware op de zijpilaren en ook die platen zijn weer verlijmd. Bij 1 stukje isolatie twijfelde ik, en heb ik met koperen elektra draden erin gestoken en doorgestoken zodat dat draagt. Is veel steviger geworden dan ik voor ogen had.
Het kan niet doorwaaien dus moet het vocht echt wel in de gaten houden. Het ontwerp wat jij nog zou willen maken heeft dat probleem natuurlijk niet en is waarschijnlijk de isolatie beter te vervangen en door te luchten. Ik denk echter dat deze gangen, nog meer isoleren. Maar echt vergelijken kan ik dit natuurlijk niet.
Vond dit maken leuk, wel even als hobby projectje. Maar vond het wel wat doorgeslagen en veel werk haha.
Resultaat is echt wel verbluffend. In de laatste stand hoor ik hem als ik zelfs in de steeg sta praktisch niet meer. Moet echt m’n best doen. Terwijl het eerst echt net m’n afzuigkap was op hoogste stand (werd echt behoorlijk versterkt door de wanden)

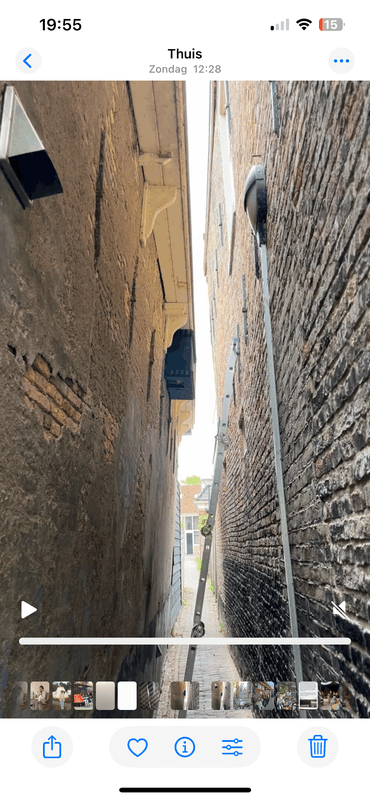

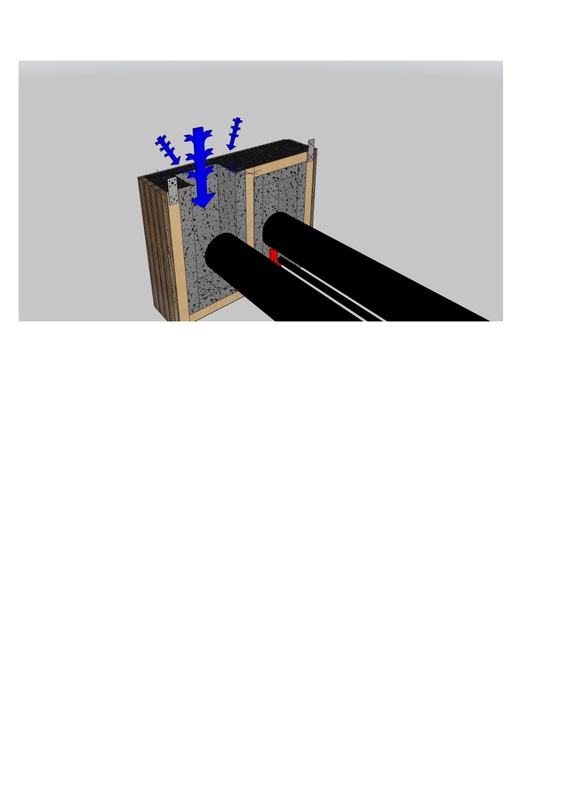

Zie hier foto hoe hij straks komt te hangen.
:strip_exif()/f/image/Fjklpryns17MHiqimb6GjYij.png?f=user_large)
[ Voor 5% gewijzigd door J.Dekker op 09-05-2025 20:09 ]
5670PV op OzOOO, 5640PV op WnWWW, 3150PV op muur op ZZZW, vloerisolatie, HR++,dakisolatie, PANA 9Jmonoblock WP, Ioniq EV 2017
/u/69680/crop5fd33cb788a9c_cropped.png?f=community)
Ik had dat bericht inderdaad gelezen maar er zijn natuurlijk sindsdien ook 57 pagina's achteraan gekomen
. Dan gewoon laten boren en niet de knieperd gaan uithangen.
/u/22904/70px-Sheep_Adult-icon.png?f=community){kind=icon}
Nee, dat heb ik (helaas) niet... Stadswarmte
Maar dit is toch de Innova 15HP H2O die ook op bestaande cv of een buffervat kan?
[ Voor 10% gewijzigd door Unkie op 27-06-2025 19:47 ]
Yep.. maar die heeft een facelift gehad. Er zijn ook een paar dingen veranderd. Volgens mij gebruiken deze nu propaan als koudemiddel. En er zijn 4 versies. 3 horizontaal geplaatste en 1 verticaal geplaatste.:
[...]
Nee, dat heb ik (helaas) niet... Stadswarmte
Maar dit is toch de Innova 15HP H2O die ook op bestaande cv of een buffervat kan?
Hiervoor kan je idd een buffervat gebruiken, maar dan moet je ook een manier vinden om dit vat af te koelen of te verwarmen als dat nodig is.
Een warmtepomp kan deze warmte afvoeren.
offtopic:
En stadsverwarming is eigenlijk niet verder ontwikkeld sinds zijn invoering en het is juist verkoeling wat eigenlijk tegenwoordig net zo ( en bij velen zelfs meer) van belang is als verwarmen. Er zou naast een warmte aanvoer ook een koude aanvoer moeten komen. Vooral bij de nieuw geplande netten zou je zeggen dat die bijgevoegd zouden moeten worden als je een jaarrond systeem wil leveren aan je klanten. Zeker met de huidige temperatuur uitschieters.
En stadsverwarming is eigenlijk niet verder ontwikkeld sinds zijn invoering en het is juist verkoeling wat eigenlijk tegenwoordig net zo ( en bij velen zelfs meer) van belang is als verwarmen. Er zou naast een warmte aanvoer ook een koude aanvoer moeten komen. Vooral bij de nieuw geplande netten zou je zeggen dat die bijgevoegd zouden moeten worden als je een jaarrond systeem wil leveren aan je klanten. Zeker met de huidige temperatuur uitschieters.
:strip_exif()/u/333341/crop637e87a83a6e9_cropped.gif?f=community)
Ik ken je situatie niet, maar kijk misschien even naar mijn verslag uit februari 2021. Ik heb dus dakdoorvoeren gemaakt, geheel tegen de instructies van de fabrikant in. Maar de Innova 2.0 hangt hier nog steeds en werkt perfect. In herfst en voorjaar als verwarming (ietwat luidruchtig), en in de zomer als airco (erg stil, erg efficiënt). Ik vind het nog steeds een superfijne machine.
En ik heb het al eens gezegd, maar wat een fijne informatieverstrekking van @rweust hier in dit topic, echt top!
:no_upscale():strip_icc():strip_exif()/f/image/ZIniYUb0ijvPJeH8pMJuPKyB.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/7Dg0lkTeNbS4T9xDNtwCekUM.jpg?f=user_large)

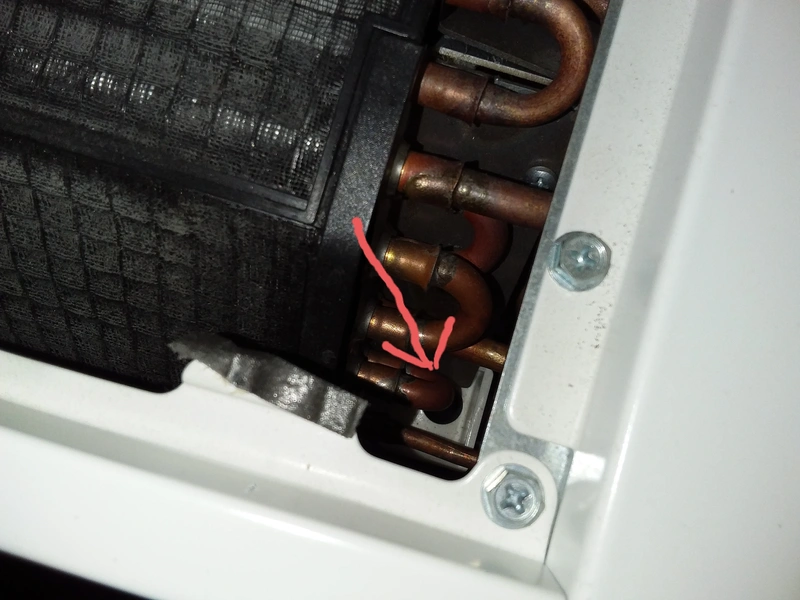

We zijn erachter gekomen dat 2 onderdelen gescheurd zijn, of niet meer volledig afdichten.
We denken dat het een mogelijkheid zou kunnen zijn dat hier de lekkage vandaan komt.
/u/15204/teleicon2.png?f=community)
/u/142011/crop65b383c6c6c2f_cropped.png?f=community)
@rweust Thanks voor de uitgebreide reactie!
Dat het technisch geen kwaad kan is een geruststelling.
Vermogen van de airco klopt op zich aardig voor het gehele appartement (ca 60m2), maar 's avonds gaat de tussendeur dicht en wordt alleen de slaapkamer + stukje gang gekoeld, en dan is hij wat aan de zware kant.
Wat ook meespeelt is dat het hier echt niet ijskoud hoeft te zijn, 23 graden 's nachts is prima en op dit moment is het zonder airco zo'n 24 graden binnen (nieuwbouw // beton). Met name het ontvochtigen is wel wenselijk
Dat het technisch geen kwaad kan is een geruststelling.
Vermogen van de airco klopt op zich aardig voor het gehele appartement (ca 60m2), maar 's avonds gaat de tussendeur dicht en wordt alleen de slaapkamer + stukje gang gekoeld, en dan is hij wat aan de zware kant.
Wat ook meespeelt is dat het hier echt niet ijskoud hoeft te zijn, 23 graden 's nachts is prima en op dit moment is het zonder airco zo'n 24 graden binnen (nieuwbouw // beton). Met name het ontvochtigen is wel wenselijk
Daarnaast draait de compressor op de laagste stand op een lage toerental waardoor er een soort brommer geluid van het apparaat af komt. Is dit ook bij anderen zo te horen?
Bijgevoegd een geluidsprofiel op 2m afstand van de Innova op de laagste stand.
:strip_exif()/f/image/cpHKbjEvOPUK8Q0Kn21pqEv5.png?f=user_large)
Bijgevoegd een geluidsprofiel op 2m afstand van de Innova op de laagste stand.
/u/388658/crop68b98a9751c48_cropped.png?f=community)
Inmiddels na 5,5 jaar heb ik aan één van de vier Innova’s 2.0 toch een kleine storing. De swivelklep wil op één apparaat niet meer open en dicht. Soms is dit beknelling, het grote aluminium lamel zet uit in verwarmend bedrijf, dan blijft die swivelklep wel eens open staan. Dit probleem los je mechanisch op, door de swivelklep meer ruimte te geven (voorplaat opnieuw monteren, boutgaten van de aanslag iets uitvijlen, ed.).
Hier stopte de klep echter in koelend bedrijf met werken. Door de voorplaat te verwijderen, de swivelklep helemaal te demonteren, en het apparaat even aan te zetten, kwam ik er vrij snel achter dat het motortje wel probeerde te draaien met kleine schokjes, maar ook vrij draaiend, zonder enige belasting, het asje niet meer in roterende beweging kwam.
:strip_exif()/f/image/b6H9EGvjhiEzv0kgCYoP7EHI.jpg?f=fotoalbum_large)
Dit zijn kleine stappenmotortjes, met een overbrenging intern, daar lijkt dus wat in defect. Het kan ook de aansturing zijn, maar die 24BYJ48 stappenmotortjes zijn erg gangbaar, ook in airco’s, en makkelijk te verkrijgen. Let erop, dat je er één aanschaft voor 12V spanning, met de juiste bouwvorm, juiste afstand tussen de gaten in de bevestigingsoren, en dat de stekker goed overeenkomt. Ik had er op Aliexpress vrij snel één gevonden waarbij ook de kleurvolgorde van de draden overeenkwam met de stekker. Kosten, inclusief verzenden, iets meer dan 8 euro.
:strip_exif()/f/image/PDUYcylsk4X28E9C5lJ3MRTI.jpg?f=fotoalbum_large)
Dat stappenmotortje zit vooraan naast het display en is makkelijk te verwijderen, als je de zwarte afscherming (met het typeplaatje en serienummer erop) en het display verwijdert. Haal wel eerst de stekker uit het stopcontact en wacht een paar minuten tot die besturing echt helemaal spanningsloos is, voor je dit doet. Bij mij is het een dubbelpolige werkschakelaar die de Innova 2.0 (met vaste aansluiting) spanningsloos maakt, zie foto hieronder.
Het display kun je beter niet aan zijn kabel laten hangen. Ik gebruik een stukje schilderstape om deze even tijdelijk aan te hangen. De print naar voren, dan komt die print ook nergens tegen metalen delen.
:strip_exif()/f/image/JyamJyVzijEwTvdE1gq3WnOI.jpg?f=fotoalbum_large)
De print bovenin het apparaat, die bevestigd is in de witte afstandhouders met klemmen, moet los geklikt worden en iets gedraaid (laat de bedrading verder aangesloten), dan is de connector van de stappenmotor beter te bereiken.
:strip_exif()/f/image/MG1I0z4mUTvuhl7NIhcZ4BOJ.jpg?f=fotoalbum_large)
Hieronder de connector van de stappenmotor van de swivelklep.
:strip_exif()/f/image/2TpSTDs2dfZqVlOCMSZXZGyR.jpg?f=fotoalbum_large)
De stekker van de nieuwe stappenmotor past netjes, en maar op één manier, in deze connector. Ik monteer de print weer in zijn afstandhouders en schroef de nieuwe stappenmotor vast in zijn positie.
:strip_exif()/f/image/zY80BQNlMFjvG4HEIR9I38A7.jpg?f=fotoalbum_large)
Daarna fatsoeneer ik de bedrading wat en monteer ik het display weer. Nu kan even de spanning erop, om te kijken of die nieuwe stappenmotor wel draait, als het apparaat wordt aangezet, en dat doet ie.
Vervolgens monteer ik de elektrische afscherming en de swivelklep weer. Maak je nog niet te druk om de exacte stand van die swivelklep. Die stappenmotortjes kunnen slippen intern. Na aanzetten valt die klep altijd met de hand iets te verdraaien waardoor deze netjes sluit, maar vaak loopt ie, na een keer aan- en uitzetten, wel tegen zijn aanslag en komt vanzelf in de goede stand.
:strip_exif()/f/image/BiQ6xtyGLJdntSVJ65c8BYmo.jpg?f=fotoalbum_large)
De voorplaat er weer voor, het rooster er weer op, en de reparatie lijkt goed geslaagd. Alles functioneert weer, zoals het moet. Dit leek me leuk om hier even te delen.
Hier stopte de klep echter in koelend bedrijf met werken. Door de voorplaat te verwijderen, de swivelklep helemaal te demonteren, en het apparaat even aan te zetten, kwam ik er vrij snel achter dat het motortje wel probeerde te draaien met kleine schokjes, maar ook vrij draaiend, zonder enige belasting, het asje niet meer in roterende beweging kwam.
:no_upscale():strip_icc():strip_exif()/f/image/b6H9EGvjhiEzv0kgCYoP7EHI.jpg?f=user_large)
Dit zijn kleine stappenmotortjes, met een overbrenging intern, daar lijkt dus wat in defect. Het kan ook de aansturing zijn, maar die 24BYJ48 stappenmotortjes zijn erg gangbaar, ook in airco’s, en makkelijk te verkrijgen. Let erop, dat je er één aanschaft voor 12V spanning, met de juiste bouwvorm, juiste afstand tussen de gaten in de bevestigingsoren, en dat de stekker goed overeenkomt. Ik had er op Aliexpress vrij snel één gevonden waarbij ook de kleurvolgorde van de draden overeenkwam met de stekker. Kosten, inclusief verzenden, iets meer dan 8 euro.
:no_upscale():strip_icc():strip_exif()/f/image/PDUYcylsk4X28E9C5lJ3MRTI.jpg?f=user_large)
Dat stappenmotortje zit vooraan naast het display en is makkelijk te verwijderen, als je de zwarte afscherming (met het typeplaatje en serienummer erop) en het display verwijdert. Haal wel eerst de stekker uit het stopcontact en wacht een paar minuten tot die besturing echt helemaal spanningsloos is, voor je dit doet. Bij mij is het een dubbelpolige werkschakelaar die de Innova 2.0 (met vaste aansluiting) spanningsloos maakt, zie foto hieronder.
Het display kun je beter niet aan zijn kabel laten hangen. Ik gebruik een stukje schilderstape om deze even tijdelijk aan te hangen. De print naar voren, dan komt die print ook nergens tegen metalen delen.
:no_upscale():strip_icc():strip_exif()/f/image/JyamJyVzijEwTvdE1gq3WnOI.jpg?f=user_large)
De print bovenin het apparaat, die bevestigd is in de witte afstandhouders met klemmen, moet los geklikt worden en iets gedraaid (laat de bedrading verder aangesloten), dan is de connector van de stappenmotor beter te bereiken.
:no_upscale():strip_icc():strip_exif()/f/image/MG1I0z4mUTvuhl7NIhcZ4BOJ.jpg?f=user_large)
Hieronder de connector van de stappenmotor van de swivelklep.
:no_upscale():strip_icc():strip_exif()/f/image/2TpSTDs2dfZqVlOCMSZXZGyR.jpg?f=user_large)
De stekker van de nieuwe stappenmotor past netjes, en maar op één manier, in deze connector. Ik monteer de print weer in zijn afstandhouders en schroef de nieuwe stappenmotor vast in zijn positie.
:no_upscale():strip_icc():strip_exif()/f/image/zY80BQNlMFjvG4HEIR9I38A7.jpg?f=user_large)
Daarna fatsoeneer ik de bedrading wat en monteer ik het display weer. Nu kan even de spanning erop, om te kijken of die nieuwe stappenmotor wel draait, als het apparaat wordt aangezet, en dat doet ie.
Vervolgens monteer ik de elektrische afscherming en de swivelklep weer. Maak je nog niet te druk om de exacte stand van die swivelklep. Die stappenmotortjes kunnen slippen intern. Na aanzetten valt die klep altijd met de hand iets te verdraaien waardoor deze netjes sluit, maar vaak loopt ie, na een keer aan- en uitzetten, wel tegen zijn aanslag en komt vanzelf in de goede stand.
:no_upscale():strip_icc():strip_exif()/f/image/BiQ6xtyGLJdntSVJ65c8BYmo.jpg?f=user_large)
De voorplaat er weer voor, het rooster er weer op, en de reparatie lijkt goed geslaagd. Alles functioneert weer, zoals het moet. Dit leek me leuk om hier even te delen.
My 2 cents. Bij onze huurwoning hebben we gedurende een zomer een innova aangesloten gehad via de roosters boven onze ramen. Ik had de lucht toevoer/retour van de innova met PVC ventilatiebuizen ongeveer 2,5 meter verlengd om dit te laten werken. Airco zal waarschijnlijk wat meer slijtage hebben gehad door de hogere weerstanden etc. maar dat leek allemaal geen impact te hebben gehad op het koelvermogen. Ding werkte perfect.
Als ik het nog eens zou doen / in jouw situatie zou ik de volgende zaken meenemen;
- 160mm+ (afhankelijk van de diameter die de airco nodig heeft) geïsoleerde spirobuis gebruiken om zo min mogelijk weerstand te geven.
- Flauwe bochten gebruiken, het liefst ook van spirobuis. Toch een unit stukje bocht? Probeer de geïsoleerde flex slang zo kort mogelijk te houden. Deze dingen geven enorm veel turbulentie/weerstand t.o.v. de gladde buizen.
- Isoleer de buizen aan de buitenkant extra i.v.m. geluidsproductie, de lucht + ventilator ga je horen....
- Achterkant van de airco ook tegen een zware plaat zetten voor extra demping?
Lang verhaal kort, het zou moeten werken maar je zit dus wel ruim buiten de specs van het apparaat te opereren. Wij konden niet anders i.v.m. huurbaas en ik wilde dit risico/project wel aan
P.s. ik ben bij mijn vader een Innova H2o aan het installeren voor in het warmtepomp circuit en al eerder standalone gebruikt in een gesloten waterlus (erg DIY als POC). Zal later nog wel een post plaatsen wat betreft de ervaringen
[ Voor 6% gewijzigd door darkvalias op 03-11-2025 11:10 ]
Ik ben erg geïnteresseerd in hoe dit project van jouw zal gaan. Misschien dat je een keertje een eigen topic kan aanmaken. Ik heb hier in dit topic een paar keer gezocht naar eigenaren cq gebruikers van de W/L wp of WLHP.:
[...]
P.s. ik ben bij mijn vader een Innova H2o aan het installeren voor in het warmtepomp circuit en al eerder standalone gebruikt in een gesloten waterlus (erg DIY als POC). Zal later nog wel een post plaatsen wat betreft de ervaringen
Ik zie dat je de H2O gekozen hebt. Is dat omdat je (nog) niet wist vd vernieuwde versie (WLHP)? Zag na t teruglezen pas dat je de H2O uit een ander project haalt.
Zoals ik begrijp zal jij dus de wp gebruiken om het bronmedium van de H2O te koelen. Waarom dan niet gekozen voor een separate airco?
Ik heb al ruim 4 jaar een idee in m'n hoofd om de warmte, die jij nu via de (hoogstwaarschijnlijk) L/W wp zal afvoeren, te bufferen in een buffervat en via dit vat het leidingwater voor te verwarmen wanneer wij gaan douchen. Het vat wordt dan opgewarmd tijdens het koelen van de woning. En tegen de avond, tijdens het douchen, zuigt de wp van de sww-zijde dus warm water aan en koelt zo enigszins het buffervat. Verder wil ik via PVT de rest vd warmte afvoeren.
Ik zou nog veel meer willen vragen maar wil dit topic, wat zich, ondanks de titel, meer toegespitst op de L/L modules niet teveel vullen met praat over W/L. Als er anders over gedacht wordt hoor ik 't vanzelf.🤞
In ieder geval succes met de install en tot horens met je ervaringen.
Hij is ontworpen om kraanwater te gebruiken, dus ik denk dat dat een prima uitgangspunt is qua temperatuur. Aldus google tussen de 10-15 graden. Idd wel geïsoleerde leidingen gebruiken. Onze leidingen condenseren afhankelijk van de temp/luchtvochtigheid bij 19 graden-ish.
Er wordt nog nagedacht over een warmwaterbatterij plaatsen in de afzuiging om het water na de airco wat af te koelen met afgezogen lucht. Maar details zal ik daarover in de topic plaatsen
@jurgen purgen zowaar is er ineens een topic voor de Innova H2O en WLHP: Innova 2.0 H2O 15HP / WLHP topic (W/L warmtepomp)
Laten we onze ideeën en ervaringen daar onderbrengen
Laten we onze ideeën en ervaringen daar onderbrengen
/u/87474/crop595240c4803bc_cropped.png?f=community)
Nee, het moduleren doet ie alleen bij opstarten, het is dus meer een soft start, zoals dat tegenwoordig op veel elektrisch gereedschap zit.
Deze grafiek is uit mijn Homeassistant, die het stroomverbruik geeft bij 's morgens een paar uur opwarmen. Je ziet bij de start het verbruik geleidelijk oplopen.
Je kan ook de afzonderlijke trappen onderscheiden, 720 W, 580 W en 380 W.
:strip_exif()/f/image/5GBvOLjTdD4kzqZao6pA81I8.png?f=user_large)
En deze grafiek geeft het pendelen aan als er weinig warmtevraag is en de ruimte dag en nacht op een constante temperatuur wordt gehouden. Al naar gelang overdag de buitentemperatuur oploopt en er dus minder warmteverlies is gaat de airco telkens een poosje aan op een vrij constant energieverbruik.
:strip_exif()/f/image/lPQplFD9ggQf6xS0wr6tZX7N.png?f=user_large)
Zag in de specs dat de HP18 ook 3 dB meer geluid maakt op minimum stand dan bv. de HP10.
Je zou ook ITEluchtreiniger om informatie kunnen vragen. Dat is de hoofdimporteur en daar gaan ook alle reparaties van de Innova naar toe.
Misschien is de HP18 op dat gebied verbeterd, maar elke airco heeft bij verwarmen een zekere minimum stand. Bij nog lagere warmtevraag wordt het gewoon aan-uit.
Een slimme vos is nooit te oud om een nieuwe streek te leren
Ik heb eens gemeten op de bovenkant van de compressor, geen relais te zien daar enkel 2 draden die zijn aangesloten op de compressor en ik meet een vrij onstabiele spanning van 322 op wisselspanning en of 152 op gelijkstroom, weet niet of dit ac of dc is. Betreft lampjes, zie zitten aan de linkerkant van het toestel en er zijn 2 stuks die rood kleuren. Wanneer ik het toestel uitschakel zie je wel dat de ledlampjes rood zijn zonder dat ze oplichten.
:strip_exif()/f/image/1CRBrnFddGQyZyzvRFEwvzZY.jpg?f=fotoalbum_large)
:strip_exif()/f/image/iKXGrCSt6ao3qU3G0Ia2aDWN.jpg?f=fotoalbum_large)
:strip_exif()/f/image/3XAzhJhdvdNujK4fsbWVi04S.jpg?f=fotoalbum_large)
:strip_exif()/f/image/EmiO5UgiysxzGBeTIHSw0EvO.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():strip_exif()/f/image/1CRBrnFddGQyZyzvRFEwvzZY.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/iKXGrCSt6ao3qU3G0Ia2aDWN.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/3XAzhJhdvdNujK4fsbWVi04S.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/EmiO5UgiysxzGBeTIHSw0EvO.jpg?f=user_large)
Dank voor het verslag, leuk om te lezen ook!:
[...]

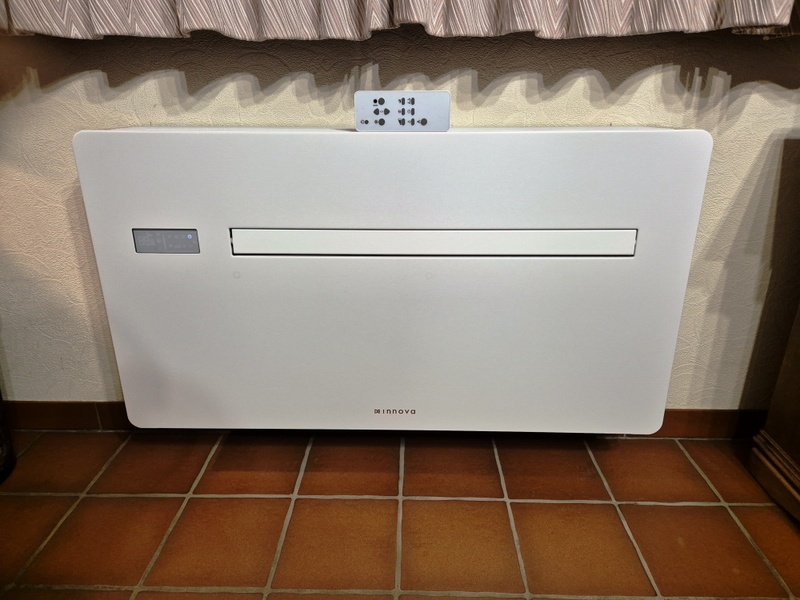

Ik ken je situatie niet, maar kijk misschien even naar mijn verslag uit februari 2021. Ik heb dus dakdoorvoeren gemaakt, geheel tegen de instructies van de fabrikant in. Maar de Innova 2.0 hangt hier nog steeds en werkt perfect. In herfst en voorjaar als verwarming (ietwat luidruchtig), en in de zomer als airco (erg stil, erg efficiënt). Ik vind het nog steeds een superfijne machine.
En ik heb het al eens gezegd, maar wat een fijne informatieverstrekking van @rweust hier in dit topic, echt top!
Zit ook al een tijdje te kijken voor een airco, maar heb op zolder ook geen buitenmuur. (rondom glas of gedeelde muur met de buren). Wil liever geen mobiele airco vanwege het geluid, inefficiëntie, maar ook omdat ik geen raam heb waar de afvoerslag in kan hangen.
Eens kijken of ik (relatief) eenvoudig een dakdoorvoer kan maken.
Heb niet het hele topic doorgelezen, in het verslag spreek je over verwarmen, hoe is de ervaring na zoveel jaar en vooral qua koeling / geluid? Merk je iets door de langere buis met bochten?
:no_upscale():strip_icc():strip_exif()/f/image/aMs7yWq05PHmLc38XtwXGVOw.jpg?f=user_large)
![[Afbeelding]](https://tweakers.net/i/6QhosXuMBBZ1h9sKQBg-Poh5TOU=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/kX4JscvlobFXfOIF3Wwk0TS6.jpg?f=user_large){kind=link}
