Bij geborrel problemen dien je een paar zaken te controleren, even in goede volgorde:
Innova in airco (koelende) bedrijfstoestand
De Innova gaat op verschillende manieren met zijn condens om. Tijdens koelend (airco) bedrijf ontstaat het condens bovenin het apparaat op de koude verdamper. Dit condens wordt in witte goten onder de verdamper opgevangen en vult dan een sifon (niet zichtbaar op de foto hieronder). Daarna druppelt het door naar de opvang, de condenspan onderin, waar de condensor dus bovenop staat.
:strip_exif()/f/image/iAeElhmxYTV3TzgSEJbh4ukL.jpg?f=fotoalbum_large)
Het condens wordt in de condenspan verzameld en door de condenspomp, via een terugslagklep, over de warme condensor gepompt. Het condenswater verdampt en, samen met de flink door de condensor geblazen stroom aan buitenlucht, helpt dit de condensor te koelen. De condensklep sluit de pan onderin dus af in koelend bedrijf en laat geen water door naar de afvoer. Alleen nadat het apparaat uitgeschakeld wordt, laat de Innova zijn condenspan even helemaal leeglopen.
Door die flinke centrifugaal ventilator wordt lucht van buiten aangezogen, door de condensor binnenin het apparaat geblazen en gaat opgewarmd weer naar buiten. Door deze grote luchtstroom over de pan en zijn deksel kan er een kleine onderdruk in de condenspan ontstaan. Indien de sifon niet vol genoeg is gelopen met condenswater, kan hier wat lucht doorheen aangezogen worden, wat dus weer geborrel kan veroorzaken.
Controleer of de Innova in airco bedrijf (koelend, sneeuwvlokje op de afstandsbediening) ook een borrelend geluid maakt.
Je kunt de Innova dan rustig even een tijdje de kamer een paar graden laten afkoelen om te zien of de sifon dan door condens alsnog gevuld wordt en het geborrel stopt.
Indien de Innova blijft borrelen, kan het nog zijn dat de lucht te droog is om genoeg condens te doen ontstaan. Je kunt dan de sifon ook een keer zelf met wat water vullen. Dit doe je door het rooster bovenop te verwijderen, eventueel het stoffilter (kunststof gaas dakvormig) verwijderen en niet meer dan een half theekopje water in de afvoer van de goot te gieten (zie foto hieronder). Probeer niet te morsen, een van een plastic vel gevouwen trechtertje of gietertje met slangetje kunnen goed helpen.
:strip_exif()/f/image/lY9YZAnNPWZQ2gtMe8R3kqX5.jpg?f=fotoalbum_large)
Gaat de Innova in koelend (airco) bedrijf, ondanks een tijdje draaien en bijvullen van de sifon, gewoon door met borrelen, dan is er echt wat anders aan de hand en kun je stoppen met deze controle.
Er kan dan iets mis zijn met de condenspomp of zijn niveauregeling, waardoor die geborrel veroorzaakt. Daarvoor moet het apparaat open, dat moet je niet doen bij een nieuw apparaat, onder garantie.
Er werd hier in het forum ook een mogelijk probleem met vloeistof in het R32 koelmiddel genoemd, maar het betreft hier een compressorsysteem met een accumulator, waarin vloeistof weldegelijk van de damp- en gasfase wordt gescheiden (zie afbeelding hieronder, de accumulator zit vlak voor de compressor).
:strip_exif()/f/image/eLyKXD7AN9pvnwuOKONCINrR.jpg?f=fotoalbum_large)
Dat in zo’n systeem het koelmiddel voor borrelende geluiden zorgt, zou kunnen betekenen dat de compressor vloeistof door het systeem pompt. Vloeistof verpompen pakt echter meestal dramatisch uit voor een compressor, die is gemaakt voor gas, gaat dan brommen en/of ratelen en op den duur kapot.
Het kan ook zijn dat de accumulator niet goed voor het type koelmiddel en de hoeveelheid in het circuit is uitgelegd. Er kan dan met het aangezogen gas en de opgezogen smeerolie, toch te veel aan vloeibaar koelmiddel mee komen (door de orifice, een kleine caviteit/opening onderin de accumulator, wat dient om de zich daar verzamelende smeerolie te doseren en aan te laten zuigen door de compressor). Dit zou echter een slordige ontwerpfout betreffen, wat men overigens ook niet snel even op zou kunnen lossen met nieuwe firmware.
Soms borrelen airco's over hun koelmiddel, indien er veel lucht in het systeem aanwezig is. De condensatie wordt dan nadelig beïnvloed, waardoor drukken soms ook te ver op kunnen lopen. Dit duidt meestal op een lek in het koelsysteem of ondeskundig vullen. Dit valt niet snel te verwachten bij nieuwe airco's die verder gewoon werken.
De laatste, iets waarschijnlijkere mogelijkheid is, dat er door een foute regelaar i.p.v. voornamelijk damp, te veel aan (koel)vloeistof in de condensor condenseert en dit in het koelsysteem hoorbaar wordt. Dit laatste gebeurt bij te hoge condensordruk in combinatie met te lage condensortemperatuur, wat dus normaal ook niet voorkomt, hetzij er is iets mis met de compressor / expansieventiel regeling, al dan niet in combinatie met de aansturing van de ventilatoren. Zolang het geen hardware probleem betreft, zou dit met een firmware upgrade dus wel goed te verhelpen zijn.
Indien de Innova met zekerheid niet borrelt in airco (koelend) bedrijf, maar alleen in verwarmend bedrijf gaan we door naar die bedrijfstoestand.
Innova in verwarmende bedrijfstoestand

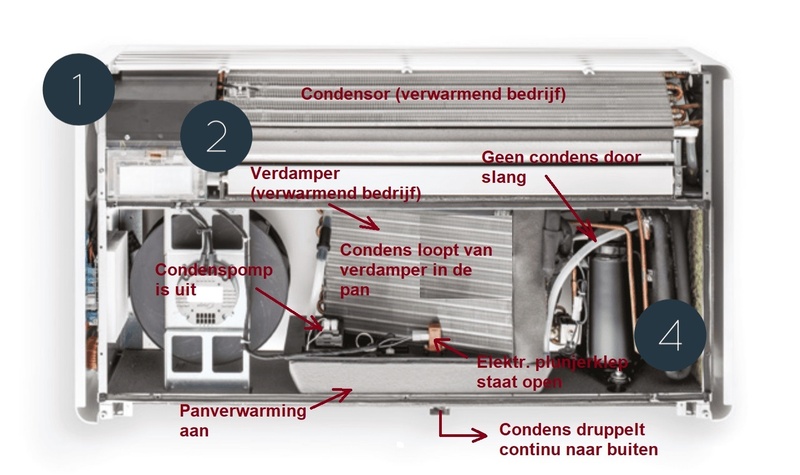

In verwarmend bedrijf ontstaat het condens niet meer bovenin, maar binnenin het apparaat op de koude verdamper (voorheen condensor, de werking is in verwarmend bedrijf immers omgedraaid). Het condens loopt dan direct de condenspan in, waar deze verdamper dus bovenop staat (zie foto hieronder).
:strip_exif()/f/image/Uu22os6CS6QnSutVvNf2ULSb.jpg?f=fotoalbum_large)
De condensklep staat continu open in verwarmend bedrijf en de condenspomp staat uit. De verdamper is koud en daar wil je geen condenswater overheen pompen, dat verdampt dan immers niet en kan alleen maar aanvriezen en voor extra benodigde ontdooicycli van de verdamper zorgen.
Dat condenswater moet dus zo snel mogelijk weg naar buiten, vandaar dat de condensklep in verwarmend bedrijf continu open blijft staan en de condenspan nog wat extra verwarmd wordt tegen bevriezen van dit condenswater. Onder de condenspan zit een koperen leiding gevouwen, waar warm koelmiddel (R410A of R32) vanuit de compressor door stroomt.
Net als in koelend bedrijf, blaast de centrifugaalventilator weer flink buitenlucht door de verdamper (voorheen de condensor in koelend bedrijf). Dit kan dus weer een kleine onderdruk in de condenspan veroorzaken. Omdat nu echter de condensafvoer continu open staat, kan er lucht aangezogen worden door die afvoer, wat dus niet gebeurde in koelend (airco) bedrijf, vanwege de gesloten condensklep.
Nu komen we bij de meest voorkomende oorzaak van borrelende geluiden bij warmtepompen, n.l. de condensafvoer. Indien deze niet goed op afschot loopt, niet recht loopt, doorzakt of gewoon te krap is uitgevoerd, kan het condenswater niet goed weglopen en kan er lucht door het condens gezogen worden, wat dus borrelende geluiden in de afvoerleiding kan veroorzaken. Het is zelfs mogelijk dat een deel van het condenswater terug gezogen wordt en weer opborrelt in de condenspan.
De Innova is naar binnen toe dicht, geïsoleerd en gedempt uitgevoerd. In verwarmend bedrijf droogt echter de sifon in het apparaat wel op (er ontstaat immers geen condens meer bovenin het apparaat, dat is nu de warme condensor geworden). Geluiden die in de condenspan of -afvoer ontstaan kunnen dus door die opgedroogde sifon rechts bovenin het apparaat wel hoorbaar worden.
Controleer bij borrelende geluiden in verwarmend bedrijf (zonnetje op de afstandsbediening) altijd de condensafvoer.
Loopt deze wel op 3 tot 5 graden afschot? Loopt deze recht? Is de doorvoer groot genoeg, zodat condenswater en aangezogen lucht elkaar goed kunnen passeren? Zakt deze niet ergens door (b.v. in de spouw)? Blijft er geen water in de siliconenrubber aansluitbocht onderaan het apparaat staan?
Over het algemeen voldoet een hard 16 mm PVC pijpje naar buiten beter dan die slappe siliconen slang van Innova.
Problemen met de condensafvoer, wat borrelende geluiden veroorzaken betreft, vallen overigens snel vast te stellen. Indien de Innova in verwarmend bedrijf flink blijft borrelen, hoef je alleen maar even de condensafvoer leiding af te doppen, zodat er geen lucht meer door aangezogen kan worden. Stopt dit borrelen dan onmiddellijk? Dan is de condensafvoer dus de oorzaak.
Indien de condensafvoer buiten slecht bereikbaar is, kun je bij borrelende geluiden in verwarmend bedrijf er ook voor kiezen om eens het ontstoppingstoppje onderaan het apparaat helemaal te openen (zie foto hieronder, wel eerst een bakje onder zetten). Dan laat je makkelijker lucht toe tot de condenspan en zou bij problemen met de condensafvoer het geborrel dus ook moeten ophouden. Er mogen overigens geen slokken water uit komen en zou (bij voldoende luchtvochtigheid buiten) ook rustig wat condens in het bakje moeten blijven druppelen, de condensklep moet immers open staan.
:strip_exif()/f/image/1DUV2SRtIRl7KAIlPLcqoWfK.jpg?f=fotoalbum_large)
Het is trouwens normaal, dat een Innova, die een tijd niet gebruikt is, nog wat condens verzameld heeft en, na aanzetten in verwarmend bedrijf, wel een paar minuten borrelt voor dit water goed weggelopen is uit de condenspan.
Helpt dit allemaal niet en blijft de Innova borrelende geluiden maken, dan kun je nog proberen of een te ver opgedroogde sifon, met een weinig achtergebleven restwater, de oorzaak van het geborrel is. Dit valt vast te stellen door de sifon wat bij te vullen (Innova een tijdje op airco zetten of met de hand de sifon wat vullen met water, zie de beschrijving onder koelend bedrijf).
Mocht dit allemaal ook niet helpen, dan zou het R32 koelmiddel in het koelsysteem misschien dit geborrel kunnen veroorzaken, zoals al omschreven onder koelend bedrijf. Waarbij dan ook nog opgemerkt moet worden, dat dit geborrel dan nu kennelijk alleen in verwarmend bedrijf optreedt en bij deze oorzaak dan ook de stromingsrichting van het koelmiddel door het apparaat nog uitmaakt.

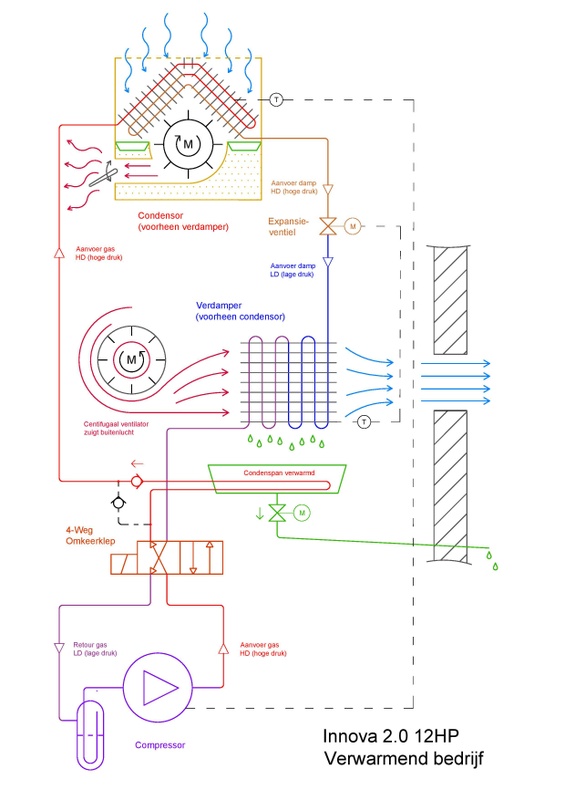

In ieder geval ligt het probleem dan bij Innova en niet aan de installatie. Mocht er echt te veel condensatie in de condensor optreden, waardoor daar vloeistof i.p.v. damp ontstaat, wat dit geborrel veroorzaakt, zie afbeelding hieronder) lijkt er dus iets mis met de compressor / expansieventiel regeling, maar dan dus vooral in verwarmend bedrijf. Iets wat met een firmware update hopelijk wel te verhelpen valt. Dat blijft even gissen en afwachten.
:strip_exif()/f/image/hhe9VofCPBDTnQ9x0STxGW7o.jpg?f=fotoalbum_large)
Het lijkt er sterk op dat bepaalde IN221.... serienummers van Innova dit geborrel probleem dus blijven vertonen, maar je kunt dus wel, met weinig moeite en zonder dat het apparaat open hoeft, enkele andere, bekende oorzaken en installatiefouten eerst zelf uit sluiten.
Succes.
[
Voor 108% gewijzigd door
rweust op 08-02-2023 13:13
]
