K40 Laser engraver/cutter

[citruspers]

Sine schreef op donderdag 20 augustus 2020 @ 08:48:
[...]


Dat klopt, daarom kun je die spiegel ook in twee assen verstellen, als de laser de spiegel (ongeveer) in het midden raakt heb je bewegingsruimte genoeg om hem haaks en parallel te stellen, al staat de buis onder een hoek van 10^o

Is dat optimaal? Vast niet, maar het moet wel goed te krijgen zijn, als de hoogte waarop de spiegel geraakt wordt niet klopt heb je een groter probleem, maar de hoek is niet heel spannend.

Waar je in de problemen komt als je buis te hoog of te laag staat is dat je straal niet even hoog loopt als de laatste spiegel. Dat zorgt er voor dat je niet over het hele bereik van het bed de laatste spiegel in het midden raakt, wat er voor zorgt dat je de lens niet in het midden raakt, wat er voor zorgt dat je straal gaat afbuigen en je schuine cuts krijgt.

Bron: Ik krijg schuine cuts op sommige plekken omdat mijn buis te laag staat

[Cobaltjeh]

De Reci buizen worden ook aflopend gemaakt. Zodat je ze recht kunt plaatsen, maar dat lucht toch weg kan uit de buis. De uitlaat zit ook aan de bovenkant.

Wat ik weet van mijn ontwerp wat ik aan het bouwen ben is dat het erg belangrijk is om alles recht te hebben. Anders krijg je achteraf het met de spiegels niet goed. Alles moet perfect in het midden staan, anders verlies je gewoon veel vermogen tijdens het snijden.

Dat ontwerp gebruikt geen verstelbare buis mounts, omdat het ontwerp zo is dat alles horizontaal gelijk staat, als je de bouwhandleiding natuurlijk goed volgt.

[foekie01]

citruspers schreef op donderdag 20 augustus 2020 @ 09:27:
[...]


Waar je in de problemen komt als je buis te hoog of te laag staat is dat je straal niet even hoog loopt als de laatste spiegel. Dat zorgt er voor dat je niet over het hele bereik van het bed de laatste spiegel in het midden raakt, wat er voor zorgt dat je de lens niet in het midden raakt, wat er voor zorgt dat je straal gaat afbuigen en je schuine cuts krijgt.

Bron: Ik krijg schuine cuts op sommige plekken omdat mijn buis te laag staat

Het kan ook nog zijn dat je kop niet op elke plek haaks is door mechanisch verloop. Weet niet of je dat al hebt gecheckt?

[citruspers]

foekie01 schreef op donderdag 20 augustus 2020 @ 15:13:
[...]


Het kan ook nog zijn dat je kop niet op elke plek haaks is door mechanisch verloop. Weet niet of je dat al hebt gecheckt?

Goeie, daar zal ik ook eens naar kijken. Maar het probleem ontstond na het vervangen van mijn buis, dus ik denk dat het de plaatsing van de nieuwe buis is.

[RobAkm]

Sine schreef op donderdag 20 augustus 2020 @ 08:48:
[...]
Dat klopt, daarom kun je die spiegel ook in twee assen verstellen, als de laser de spiegel (ongeveer) in het midden raakt heb je bewegingsruimte genoeg om hem haaks en parallel te stellen, al staat de buis onder een hoek van 10^o

Is dat optimaal? Vast niet, maar het moet wel goed te krijgen zijn, als de hoogte waarop de spiegel geraakt wordt niet klopt heb je een groter probleem, maar de hoek is niet heel spannend.

Probeer jij maar eens je spiegels te stellen als je een wiebertje hebt ipv een vierkant, wedden dat het niet lukt.
Alles moet parallel staan en haaks anders kan je het vergeten en door stellen van de spiegeltjes los je het echt niet op (ervaring).
Deze man legt uit waarom niet YouTube: The Short K40 Laser Alignment Video is Here!

[RobAkm]

citruspers schreef op donderdag 20 augustus 2020 @ 15:16:
[...]Goeie, daar zal ik ook eens naar kijken. Maar het probleem ontstond na het vervangen van mijn buis, dus ik denk dat het de plaatsing van de nieuwe buis is.

Zet een waterpas op je laserbuis en check de (eventuele) hoek met de Y-rail, deze moeten onder de gelijke hoek staan.
De buis moet in line (parallel) staan met de Y-rail anders wordt het nooit wat al draai je je suf aan die schroefjes.
Ook moeten spiegeltje 1 en 2 parallel staan aan de X-geleiding want anders wordt het ook niets.
Aanknoeien geeft alleen maar meer narigheid en op een gegeven moment ben je het zat en dump je de laser in een hoek want er is dan geel lol meer aan.
Het filmpje wat ik net heb gepost legt precies uit hoe het WEL moet en dat is dus niet gelijk aan de schroefjes draaien.

[Sine]

RobAkm schreef op donderdag 20 augustus 2020 @ 22:40:
[...]


Probeer jij maar eens je spiegels te stellen als je een wiebertje hebt ipv een vierkant, wedden dat het niet lukt.
Alles moet parallel staan en haaks anders kan je het vergeten en door stellen van de spiegeltjes los je het echt niet op (ervaring).
Deze man legt uit waarom niet YouTube: The Short K40 Laser Alignment Video is Here!

Wiebertje? Vierkant? Ik heb een ronde spot.

In het filmpje zegt de beste man "whether the tube is actually straight across or not is not terribly critical" (0:55)

[RobAkm]

Hoe kom ik aan geperforeerd plaat (30x36cm) voor mijn bed met gaatjes van 5mm zonder gelijk een plaat van 1x2 meter te moeten kopen ?
Het moet wel staal zijn voor de magneten die het materiaal op zijn plaats houden.
De aluminium plaat met (stalen atletiek) spikes geeft toch teveel reflectie en warmte onder het materiaal en een ventilator helpt niet echt door de geringe hoogte van de spikes.

[citruspers]

Op aliexpress staat er eentje speciaal op maat voor de K40 voor 2 a 3 tientjes als ik me niet vergis

[RobAkm]

Ik moet een stuk(je) hebben welke ik onder 45 graden kan uitknippen.
Op dat gaas leg is glazen knikkers voor de afstand tot het bed en kan zo ieder onderdeel apart ondersteunen.
Ik heb dan geen reflectie meer van stalen balletjes en ook geen (minimale) reflectie van het metaal.
Daarnaast kan ik de warmte goed afvoeren of eventueel koelen met een ventilatortje vanaf de onder- zijkant.

[Cobaltjeh]

RobAkm schreef op vrijdag 21 augustus 2020 @ 18:25:
Ik moet een stuk(je) hebben welke ik onder 45 graden kan uitknippen.

Waarom maak je geen pin bed, (met bijvoorbeeld popnagels) voor kleine oppervlaktes werkt dat echt het beste tegen reflecties. En het is super goedkoop te maken. Het is wel een monikkenwerk.

Op aliexpress kan je ook mooie alu kegeltjes vinden.

Wat ook kan is een bed maken met hoekprofielen en deze op hun zij liggen zodat de hoek naar boven wijst, op deze manier heb je ook minimaal contact.

Met een geperforeerde plaat heb ik zelf geen goede ervaringen.

[Pixelmagic]

Cobaltjeh schreef op zaterdag 22 augustus 2020 @ 21:53:
[...]

Op aliexpress kan je ook mooie alu kegeltjes vinden.

Heb je daar een voorbeeldje of een linkje van ?

[RobAkm]

Cobaltjeh schreef op zaterdag 22 augustus 2020 @ 21:53:
[...]


Waarom maak je geen pin bed, (met bijvoorbeeld popnagels) voor kleine oppervlaktes werkt dat echt het beste tegen reflecties. En het is super goedkoop te maken. Het is wel een monikkenwerk.

Op aliexpress kan je ook mooie alu kegeltjes vinden.

Wat ook kan is een bed maken met hoekprofielen en deze op hun zij liggen zodat de hoek naar boven wijst, op deze manier heb je ook minimaal contact.

Met een geperforeerde plaat heb ik zelf geen goede ervaringen.

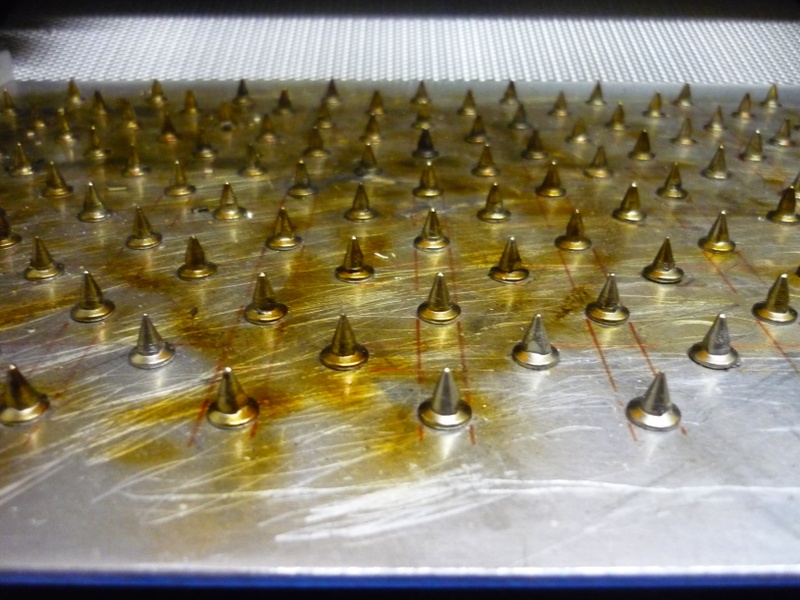

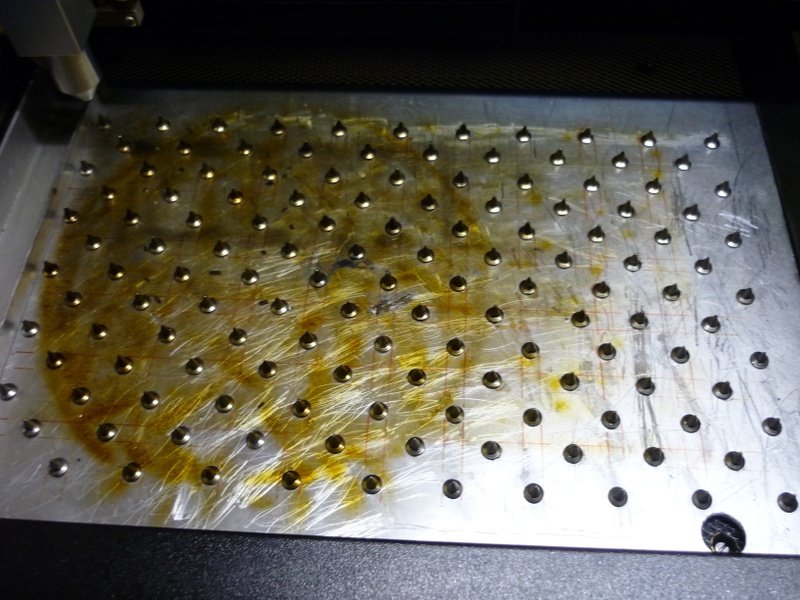

Dit is mijn bed met iets van ongeveer 100 7mm spikes, maar de warmte kan niet tussen het materiaal en de aluminium plaat weg ondanks dat ik ruim ventileer en afzuig.
Op het aluminium kan je wel zien aan de bruine strepen dat het niet werkt, de laser reflecteert even goed nog.
Volgens de geleerden zouden de spikes minstens 3cm hoog moeten zijn en probeer dat maar eens uit te levelen zodat je materiaal niet wiebelt.

[SA007]

En een honeycomb?

Werkt best aardig in een van de k40's die ik verbouwd heb.
Niet de goedkoopste optie maar prima ventilatie en weinig reflectie.

[RobAkm]

Ik heb mijn bed vergroot naar 30x35cm en daar zijn de honingraten vrij duur voor en dat heb ik er net niet voor over om dat in een K40 te steken.
Had ik eea van te voren geweten dan had ik voor een duurder model gekozen, maar helaas zal ik het nog een tijdje met deze moeten doen.

[Cobaltjeh]

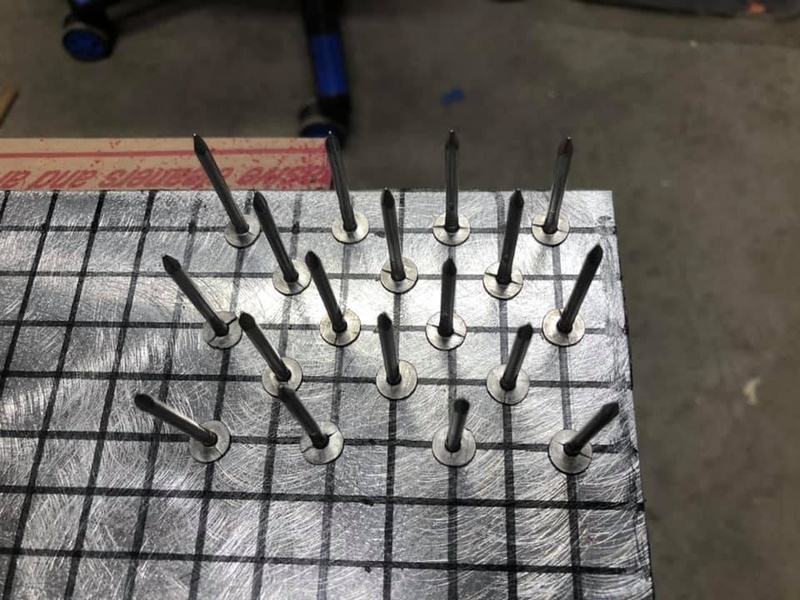

Dit is een voorbeeld van een bed inclusief popnagels.



Een perfecte oplossing is er helaas niet. Ik heb zelf bij cloudray een knife/blade bed besteld. Maar deze is ook 1300x625mm. Voor fijn werk ga ik er een honeycomb op leggen. Echter ben je dan al duurder uit dan een k40 machine. Dit 'mes' bed is wel geanodiseerd zwart aluminium, waarschijnlijk om te de reflecties te verminderen.

Misschien kan je hittebestendige kachel verf proberen... Om zo de reflecties te beperken.

Het kan ook zijn dat je afzuiging gewoon niet goed genoeg is. Of dat je aan de voorkant van de kast gewoon geen goede luchtinlaat hebt. Ik heb momenteel 2 ventilatoren van +/- 350 m3/h. Maar de aanbevolen ventilator van 90dB gaat naar een luchtverplaatsing van ongeveer 1200 m3/h.

Laatste optie is een folie aanbrengen aan de achterkant, ik ben al vaker de term vinyl transfer paper tegen gekomen, maar veel onderzoek heb ik zelf nog niet naar gedaan.

[ Voor 33% gewijzigd door Cobaltjeh op 23-08-2020 00:37 ]

[Cobaltjeh]

Pixelmagic schreef op zaterdag 22 augustus 2020 @ 22:14:
[...]


Heb je daar een voorbeeldje of een linkje van ?

Zoek op 'kegel / metaal' & spikes. Het zijn denk ik spullen om 'gothic/fantasy' kledingstukken te maken.

https://nl.aliexpress.com/item/33042180747.html

https://nl.aliexpress.com/item/32791377222.html

[RobAkm]

Ik heb nu een stuk strekstaal erin liggen met glazen knikker erop en ik zeggen dat het aardig goed gaat.
Het nadeel van strekstaal is dat de knikker er niet goed opblijven liggen, maar de knikker samen met het strekstaal geven al een betere snede zonder enige verbranding aan de achterkant van het materiaal.
Af en toe moet ik wel wat knikkers vervangen als de laser de knikker vol raakt, maar daar kan ik mee leven.
De ventilatie vanaf de voorkant is goed, ik heb afstandsbusjes tussen de klep zitten en de afzuiger is (+/- 3x) vergroot.

De spikes van Ali bieden perspectief samen met het gaas wat ik nu wil gebruiken.
Gaas lucht goed door en heeft weinig raakvlakken als het diagonaal geknipt wordt, bruggetje is 1 mm tussen de gaatjes, en de knikkers moeten de rest doen en anders kunnen we eens kijken naar die spikes van ali.
Ze zijn in ieder geval 2x hoger dan de spike welke ik nu gebruik en spitser.

[RobAkm]

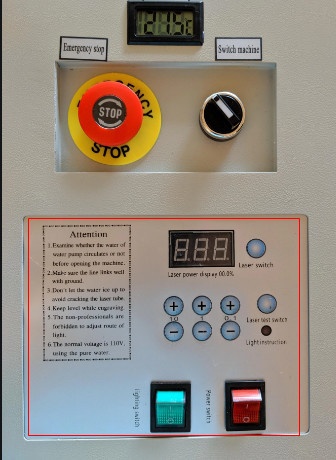

Weet iemand wat voor schakelaartjes er onder het bedieningspaneel zitten, 6x6 of 9x9 of 12x12mm en zijn daar afdekkapjes voor ?
Iets zoals Banggood verkoopt.....helaas passen deze helaas niet, zijn voor vierkante stiften.

https://www.banggood.com/...ducts__4&cur_warehouse=CN

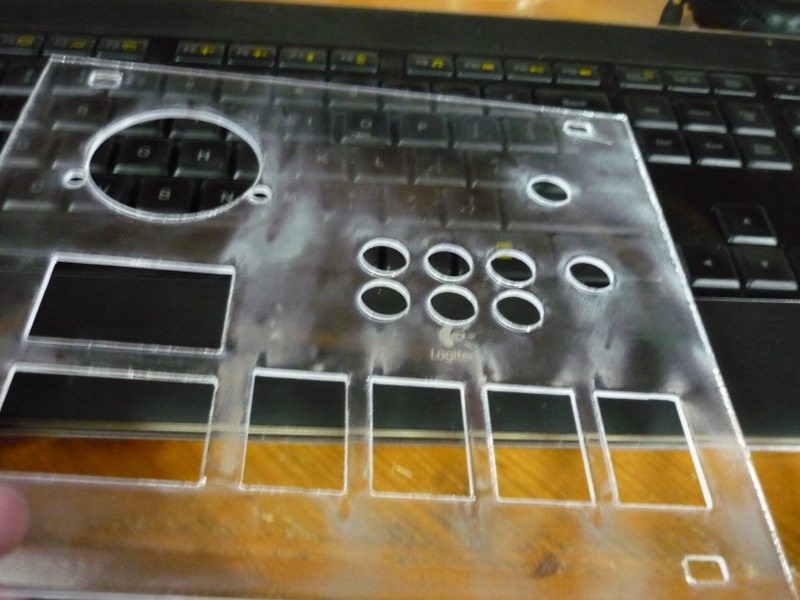

Bij het zagen van het 50mm gat voor mijn mA-metertje is het kunststof afdekplaatjes iets gesmolten en ziet er niet meer uit met die bubbeltjes.

[Sine]

Je hebt het ding toch voor je liggen? vier boutjes los en je weet het.

[RobAkm]

Nee, ik heb hem er (nog) niet uit gehaald want meestal zitten er van die aparte (Chinese) onderdelen in die toch niet te koop zijn of je moet al echt een adresje weten.
Zo ben ik ook al op zoek geweest (bellen/mailen/googlen) voor een nieuwe sheet, maar dat blijkt een onderdeel te zijn wat niet te koop te is.....ze verkopen van dat ding alle onderdelen los behalve die sheet.

[Sine]

https://www.aliexpress.com/item/32903147157.html

Van die hele K40 kun je elke schroef los bestellen. Ik denk dat het risico van een gat in die plaat raggen met alles er nog aan hangend een stuk groter is dan even het printje er af schroeven.

[RobAkm]

Ik heb een ander bord met ook de aan/uit knop van de display op de print op de plek waar dat gat zit.
Ik heb wat schakelaartjes (verschillende kleuren) besteld waarvan ik kan zien op de achterzijde van de print dat het deze maat moet zijn.
Niks uit solderen, maar gewoon eraf knippen en deze aan de restjes van de oude schakelaars solderen.
Ervaring heeft geleerd dat je ze er haast niet uit krijgt zonder de print te beschadigen.

https://www.knutselaar.eu...kelaar-12-x-12mm-wit.html

[RobAkm]

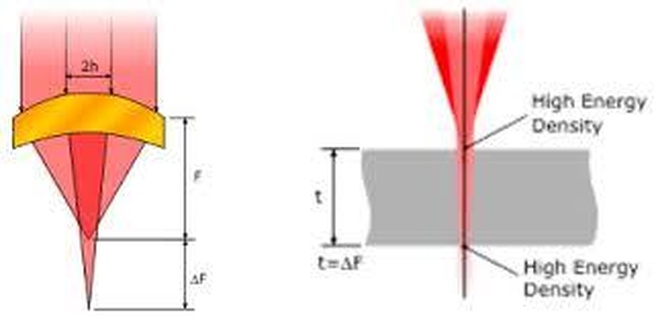

Heeft iemand hier wel eens naar gekeken ?
Met deze lens kan je dieper en scherper snijden en graveren.

http://my.sintec.sg/products/optics/1363.html



https://www.cloudraylaser...5-5?variant=7645038968883

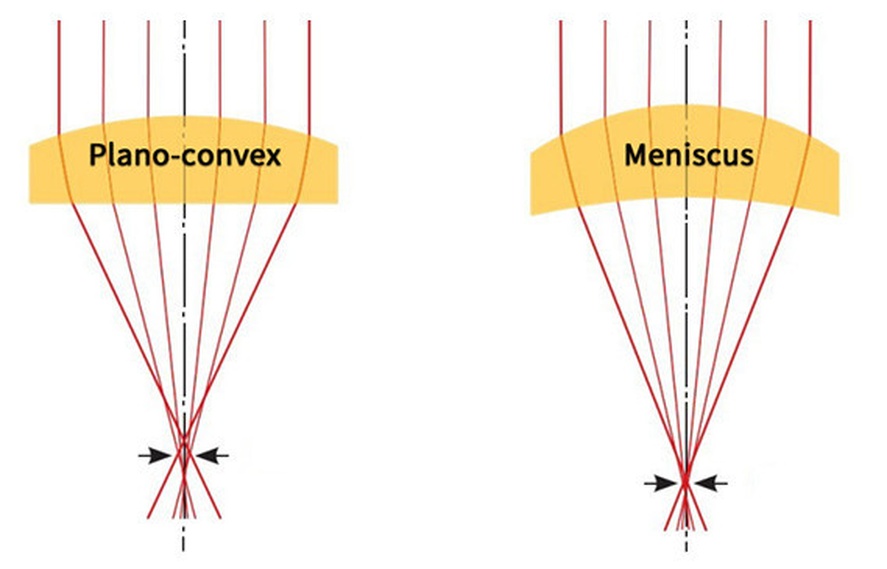

Dit is het verschil tussen de goedkope China lens en de dual-focus lens.
Links de Chna lens, rechts de dual focus lens.

[ Voor 24% gewijzigd door RobAkm op 30-08-2020 12:40 ]

[Web-Brielle]

RobAkm schreef op zondag 30 augustus 2020 @ 12:37:
Heeft iemand hier wel eens naar gekeken ?
Met deze lens kan je dieper en scherper snijden en graveren.

http://my.sintec.sg/products/optics/1363.html

[Afbeelding]

https://www.cloudraylaser...5-5?variant=7645038968883

Dit is het verschil tussen de goedkope China lens en de dual-focus lens.
Links de Chna lens, rechts de dual focus lens.

[Afbeelding]

Nog niet eerder gezien, maar klinkt zeer interessant.
Geen toepassing nu voor (tot 5mm gaat zonder enige moeite), maar zeker het onthouden waard.

[RobAkm]

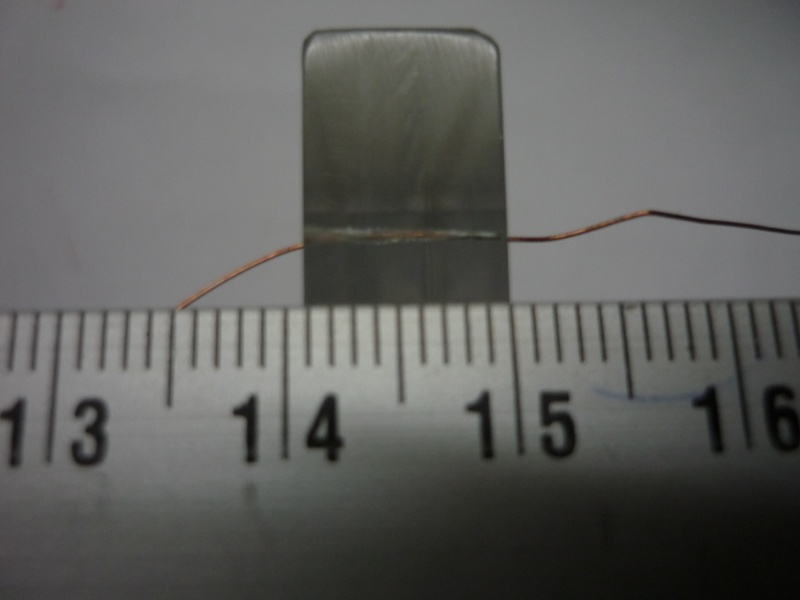

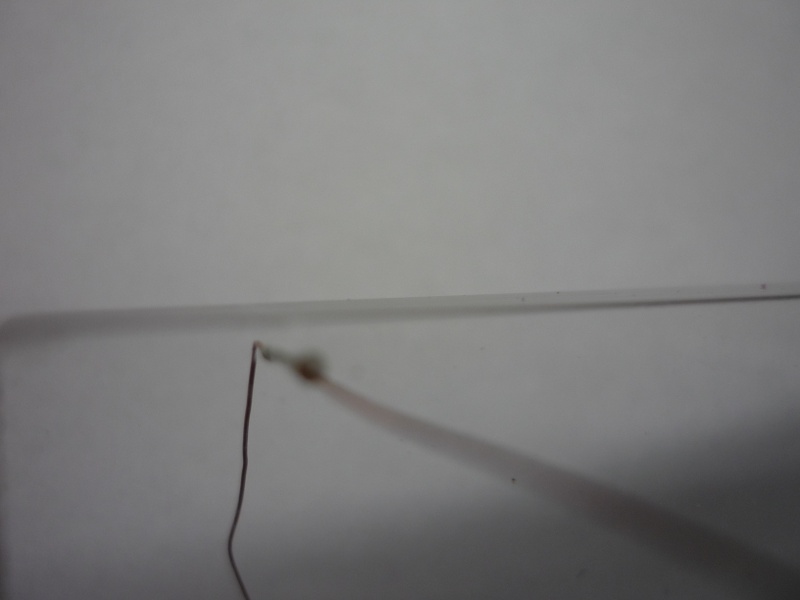

Hier het resultaat met mijn nieuwe lensje, draadje is 0,25mm dik

[Web-Brielle]

RobAkm schreef op woensdag 19 augustus 2020 @ 22:51:

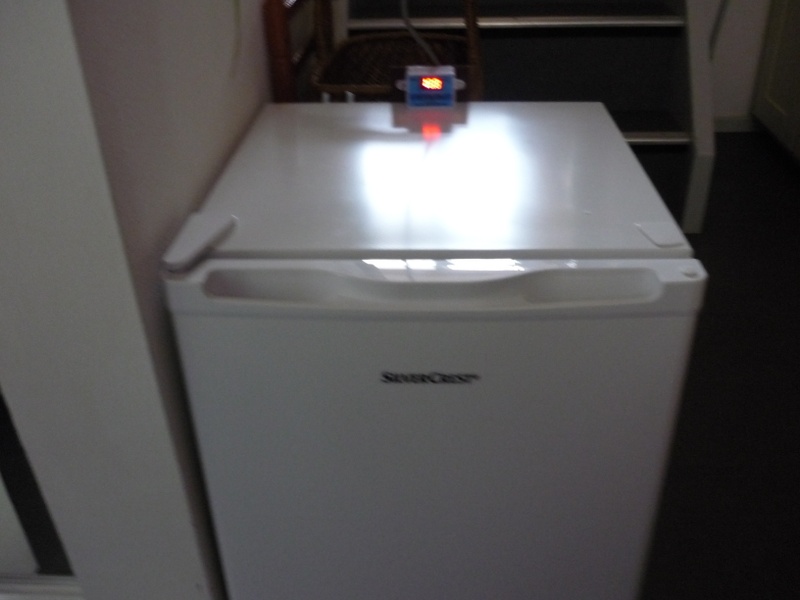

Nu de koeling, ik heb toch voor het vriezertje van Lidl gekozen en een extra themostaat tussen de bestaande thermostaat (deze gaat gelijk naar diepvriezen of snel vriezen) van de vriezer geknutseld.
De digitale thermostaat staat op aan 16 graden en uit 18 graden, werkt perfect.
Bij de DHZ-zaak 2 meter uitgegloeid koper gehaald, het water wordt uit de voorbuffer via de vriezer waar ook een jerrycan in staat met de spiraal terug de laser in gepompt en dat geeft me een mooie constante 18 graden, ook na een paar uurtjes werken.
Vriezertjes slaat af en toe aan, na afloop van het hobbyen zet ik de vriezer weer uit en als ik aan het werk ga zet ik hem een uurtje van te voren aan zodat de jerrycan met water eerst 16 graden wordt.
Voor die 100 euro voor het vriezertje, 10 euro voor de koperen pijp en 6 euro bij ali voor de digitale thermostaat ben ik zeer tevreden met het goedkope koelmachientje en van de winter kan de erwtensoep erin

Heb vandaag ook een vriezertje binnen gekregen, zou je misschien een paar foto's willen doorsturen met jou oplossing? Wil hetzelfde gaan maken namelijk

[RobAkm]

[RobAkm]

[RobAkm]

Even de gaten opmeten waar ze moeten komen.
Daarna met een klein boortje net door het plaat boren en met een pen prikken zodat je zeker weet dat je niet door de vriesbuizen gaat boren.
De voeler van de nieuwe thermostaat past door het gaatje van de oude mechanische thermostaat.

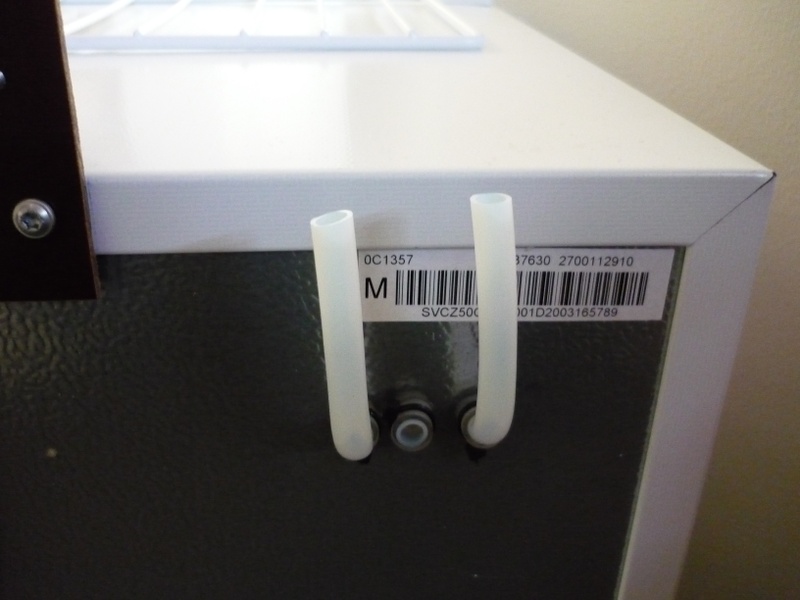

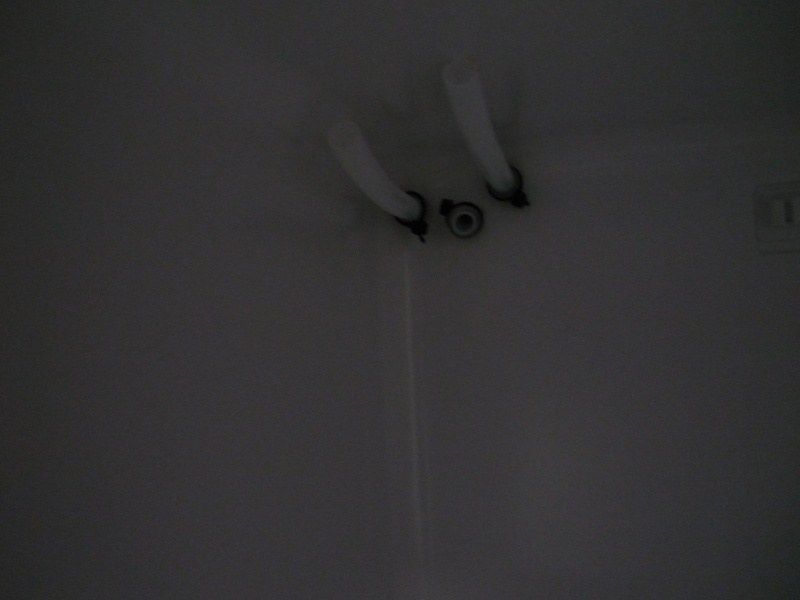

Ik heb er slangetjes doorheen gedaan, 1 voor het pompsnoer en twee waar de siliconenslang op aangesloten wordt.
De thermostaat van de vriezer staat op 18 graden uit en 20 graden aan, maar dat is even zoeken ivm water inhoud en hoe zwaar je de laser belast.
Met de tijdelijke jerrycan die ik gebruikte van 7 liter stond hij op 17 en 19 graden, maar met de bak van 20 liter kan dat wat hoger.
Ik heb ik die (~4) hittegolf weken 600 Watt verbruikt en dan staat de vriezer 24/7 aan en wordt de K40 dagelijks ~6 tot 8 uur gebruikt.

Met de nieuwe bak mis ik helaas de plaats voor mijn biertjes

[ Voor 5% gewijzigd door RobAkm op 13-09-2020 22:20 ]

[Web-Brielle]

RobAkm schreef op zondag 13 september 2020 @ 22:19:
Even de gaten opmeten waar ze moeten komen.
Daarna met een klein boortje net door het plaat boren en met een pen prikken zodat je zeker weet dat je niet door de vriesbuizen gaat boren.
De voeler van de nieuwe thermostaat past door het gaatje van de oude mechanische thermostaat.
Ik heb er slangetjes doorheen gedaan, 1 voor het pompsnoer en twee waar de siliconenslang op aangesloten wordt.
De thermostaat van de vriezer staat op 18 graden uit en 20 graden aan, maar dat is even zoeken ivm water inhoud en hoe zwaar je de laser belast.
Met de tijdelijke jerrycan die ik gebruikte van 7 liter stond hij op 17 en 19 graden, maar met de bak van 20 liter kan dat wat hoger.
Ik heb ik die (~4) hittegolf weken 600 Watt verbruikt en dan staat de vriezer 24/7 aan en wordt de K40 dagelijks ~6 tot 8 uur gebruikt.

Met de nieuwe bak mis ik helaas de plaats voor mijn biertjes

Bedankt voor de foto's!
Maar 1 ding snap ik nog niet (kan ik niet afleiden uit je foto's), hoe is nu je water flow/directie?
Standaard is het: Pomp in bak -> Laserbuis -> Terug in de bak.

[RobAkm]

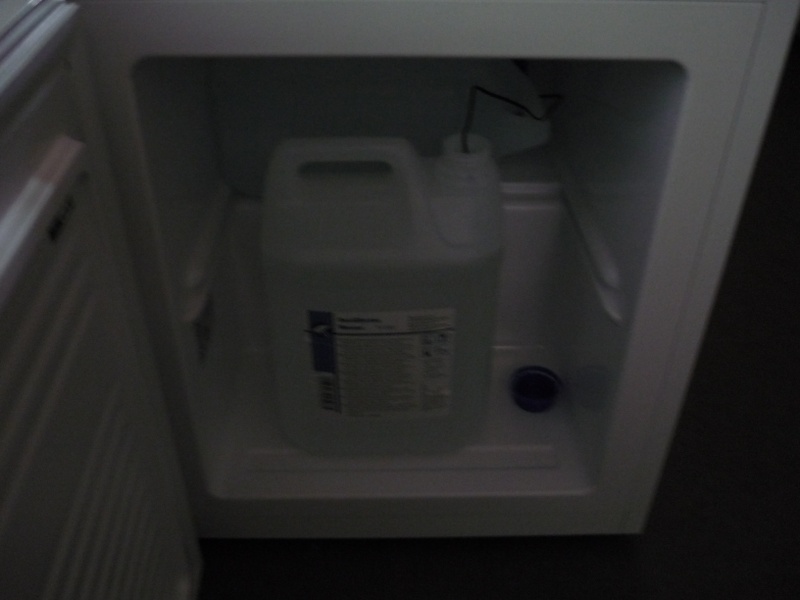

Zo ging dat ook met de grotere jerrycan, klein jerrycan was er alleen ingezet om het vriezertje af te stellen.
Ik had van een 10 liter jerrycan de bovenkant afgezaagd en die stond met pomp en al in dat vriezertje.

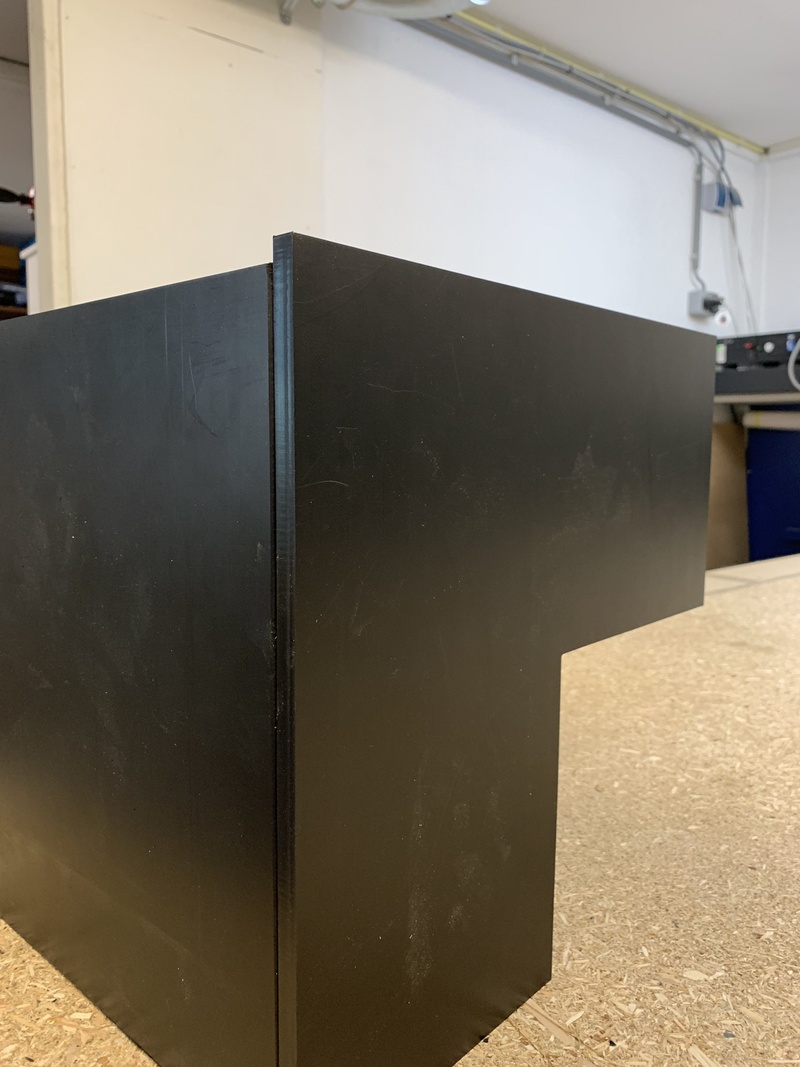

Nu ben ik een bak aan het lassen van PVC die de hele ruimte vult en niet telkens het deurtje open drukt.
Slang wordt achterop de vriezer aangesloten op één van de twee doorvoeren (middelste is voor snoer), in de vriezer naar de pomp en dan terug via de andere doorvoer weer naar de laserbuis.

[Web-Brielle]

RobAkm schreef op maandag 14 september 2020 @ 09:41:
Zo ging dat ook met de grotere jerrycan, klein jerrycan was er alleen ingezet om het vriezertje af te stellen.
Ik had van een 10 liter jerrycan de bovenkant afgezaagd en die stond met pomp en al in dat vriezertje.
Nu ben ik een bak aan het lassen van PVC die de hele ruimte vult en niet telkens het deurtje open drukt.
Slang wordt achterop de vriezer aangesloten op één van de twee doorvoeren (middelste is voor snoer), in de vriezer naar de pomp en dan terug via de andere doorvoer weer naar de laserbuis.

Bedankt! Ik snapte het echt even niet. Vanmiddag maar eens een paar gaten erin en testen! Mijn relais heb ik helaas gesloopt door de plus en min van de 12v connectie te laten maken, daarna deed die niets meer. Nu wachten op de nieuwe (zelfde als jij), de gesloten versie.

[RobAkm]

Deze is niet 12 Volt, maar 220 Volt van de Lidl (~100€).

[Web-Brielle]

RobAkm schreef op maandag 14 september 2020 @ 10:37:
Deze is niet 12 Volt, maar 220 Volt van de Lidl (~100€).

Ik bedoel het relais, niet de vriezer

[RobAkm]

De thermostaat bedoel je denk ik ?

[Web-Brielle]

RobAkm schreef op maandag 14 september 2020 @ 10:41:
De thermostaat bedoel je denk ik ?

Het relais van de thermostaat, ik had eerst deze: https://nl.aliexpress.com...042311.0.0.4cad4c4dr1URcK
Deze deed ik alleen op mijn printbed van de 3D printer leggen bij het meten van de temperaturen, hierdoor hoorde ik 1x een harde tik en dat was het einde.

[RobAkm]

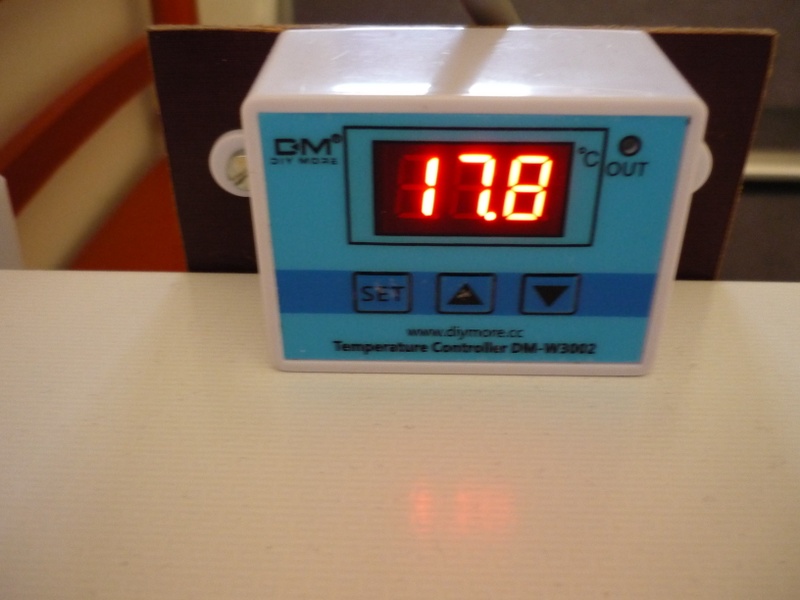

Je moet een DM-W3002 hebben, deze kan je tussen twee temperaturen instellen aan / uit.
Ook kan je hem laten "nalopen", zodat de vriezer niet gaat pingelen.
YouTube: How to use XH-W3002 AC digital Thermostat - Robojax

[Web-Brielle]

RobAkm schreef op maandag 14 september 2020 @ 10:54:
Je moet een DM-W3002 hebben, deze kan je tussen twee temperaturen instellen aan / uit.
Ook kan je hem laten "nalopen", zodat de vriezer niet gaat pingelen.
YouTube: How to use XH-W3002 AC digital Thermostat - Robojax

Ik weet het, dan kan met die andere ook. Heb nu de W3230 besteld, extra schermpje met de ingestelde temperatuur en daarvoor kan ik een mooie case maken vanwege het inbouw principe.

[RobAkm]

Bij degene die ik heb heb ik een geïsoleerd schakelcontact gemaakt, dus hij schakelt puur op een spanning vrij contact, dat is nodig omdat de thermostaat van de vriezer ook potentiaal vrij schakelt.
Even opletten dus en anders inwendig kijken dat er geen 220 Volt spoortjes aan het relais zitten anders vliegen de zekeringen om je oren.

[RobAkm]

Leest er in deze groep iemand mee die mij wegwijs kan maken hoe ik van een tekening in PDF (of jpg) in Whisperen een laser snij en graveer exemplaar kan overzetten (rood + blauw cq zwart) ?
Op youtube staan veel filmpjes en als ik dat doe krijg ik twee snij lijnen en een vulling waardoor de laser als een gek van links naar rechts en omhoog en omlaag gaat en alle lijnen 3x doet.....gek word ik ervan.

[Sine]

Ik converteer ze in inkscape, het ligt er een beetje aan wat je pdf is natuurlijk.

Dat is wellicht niet de makkelijkste methode, maar het werkt.

[ Voor 28% gewijzigd door Sine op 14-09-2020 19:32 ]

[RobAkm]

Ik gebruik ook Inkscape/Whisperer en "overtrek" het dan met bitmap en verwijder de oude pdf/jpg......maar dan ?
Als ik inzoom zie ik overal dubbele lijnen, omzoming van de vulling en dan houdt het bij mij op.
Kan de vulling uitzetten, de lijnen verwijderen, maar dan zit ik met de vulling enz enz. terwijl het op youtube zo makkelijk lijkt.

[Sine]

Heb je een voorbeeld van wat je wilt doen?

[RobAkm]

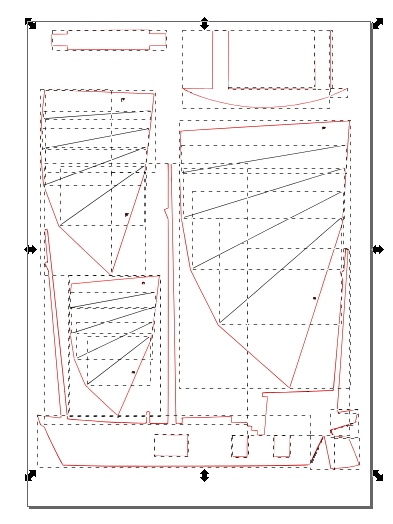

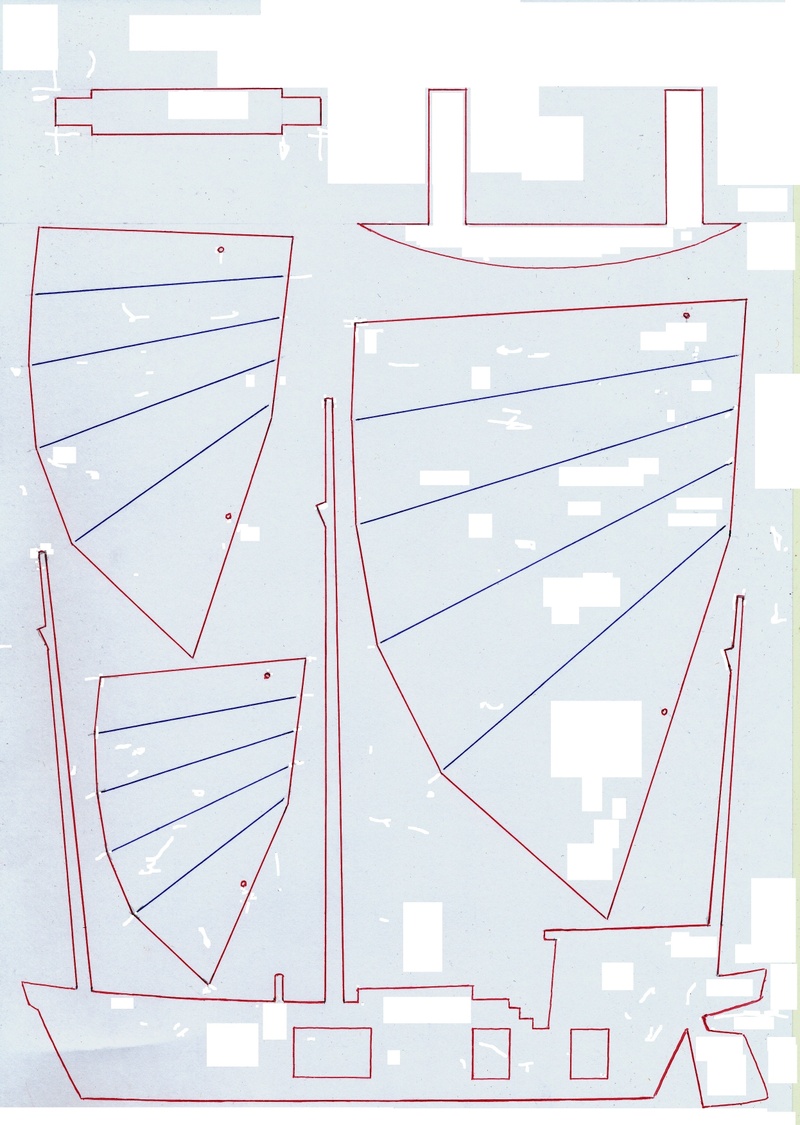

Van dit:



Naar dit:



Maar dan wel dat Whisperer rood en zwart/blauw herkent.
Helaas kan ik niet de pdf's uploaden en heb geen server meer ter beschikking....nadeel als je met pensioen gaat hè.

Effe proberen http://www.mediafire.com/...l9v0t2v/Jonk_pdf.zip/file

[Sine]

Die rode PDF's laten zich prima bewerken, als je ze binnenhaalt in inkscape, selecteert, en dan via menu 'path' kiest voor 'break apart' dan kun je elk vlak lijn en spikkel individueel bewerken.

Die schets op zich is wat lastiger inderdaad daar heb je na een 'trace' nog aardig wat werk aan.

Dit is overigens meer een discussie voor het laser graveer en snijhoekje dan dat het perce over de K40 gaat.

[ Voor 16% gewijzigd door Sine op 14-09-2020 23:39 ]

[RobAkm]

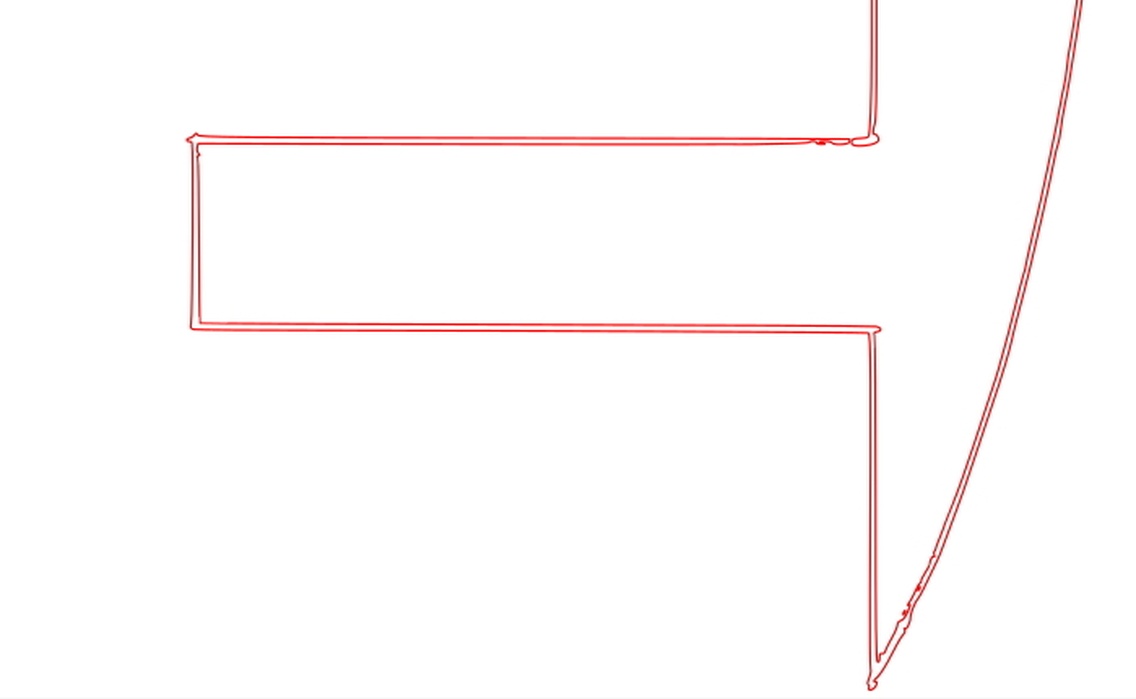

Je krijgt dan dit.....dubbele lijnen



Ik kan de lijn dikte wel breder maken, maar dan gaat de laser er toch twee keer overheen, nl telkens door het midden van de lijn naast de andere lijn.

[ Voor 23% gewijzigd door RobAkm op 15-09-2020 00:16 ]

[Pixelmagic]

RobAkm schreef op dinsdag 15 september 2020 @ 00:14:
Je krijgt dan dit.....dubbele lijnen

[Afbeelding]

Ik kan de lijn dikte wel breder maken, maar dan gaat de laser er toch twee keer overheen, nl telkens door het midden van de lijn naast de andere lijn.

Plaattjes omzetten op de manier zoals je aanhaalt zal altijd relatief veel werk opleveren of slechte svg plaatjes zoals je toont. In het goed maken van de plaatjes zal meer tijd zitten dan het laseren.

Wat ik in zo'n geval doe is de tekening als basis gebruiken en handmatig natekenen/overtrekken met Coreldraw (mijn keuze). Voordeel vind ik dat je dan zuivere lijnen krijgt én het gevoel dat je zelf iets gedaan hebt

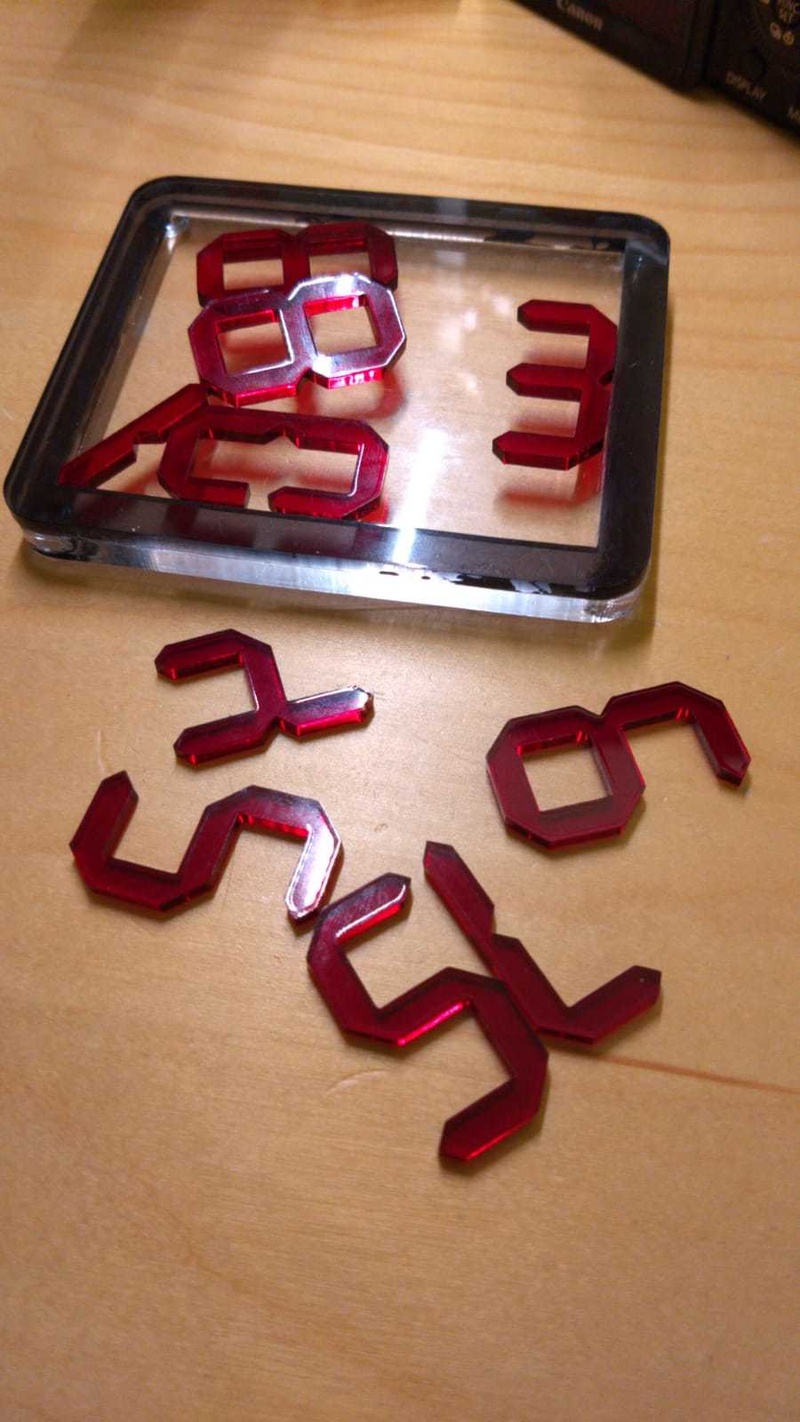

Overigens dit weekend de laser ook weer eens aan gehad voor een Wordclock projectje, is best goed gelukt.





De details staan in het wordclock topic: Pixelmagic in "[.Build] WordClock"

[Web-Brielle]

Pixelmagic schreef op dinsdag 15 september 2020 @ 08:00:
[...]
Overigens dit weekend de laser ook weer eens aan gehad voor een Wordclock projectje, is best goed gelukt.

[Afbeelding]

[Afbeelding]

De details staan in het wordclock topic: Pixelmagic in "[.Build] WordClock"

Geweldig! Mocht je de SVG willen delen, deze zou ik ook graag willen maken!

[Pixelmagic]

Web-Brielle schreef op dinsdag 15 september 2020 @ 08:06:
[...]

Geweldig! Mocht je de SVG willen delen, deze zou ik ook graag willen maken!

Maar natuurlijk, ik wil nog wat laatste moment aanpassingen maken, hij is nu overbodig complex met die inzet stukjes. Zodra ik dat klaar heb zet ik ze online en geef je een seintje.

[Sine]

Pixelmagic schreef op dinsdag 15 september 2020 @ 08:00:

Overigens dit weekend de laser ook weer eens aan gehad voor een Wordclock projectje, is best goed gelukt.

Daar heb ik jaren geleden een sticker voor laten snijden.



In een K40 past het niet op dit formaat, maar als je een wat groter bed hebt kun je een plaat plexi aan de achterkant zwart spuiten en dan de verf weg knetteren.

[ Voor 16% gewijzigd door Sine op 15-09-2020 11:20 ]

[RobAkm]

Zijn er hier mensen die hun K40 van digitaal naar analoog hebben omgebouwd en toevallig het bedieningspaneeltje over hebben ?
Het gaat om het paneeltje zonder dat grote gat waar normaal het druk schakelaartje zit om de laser(display) mee aan/uit te zetten.

[Pixelmagic]

@Web-Brielle en wie er nog meer interesse heeft

Ik denk dat ik alles bij elkaar heb staan, een klein beetje uitleg, foto's, het Fusion360 project, de lasercutter files en uiteraard de ietwat aangepaste code, voornamelijk de grootte van de ledstrips en de plaatsing van de woorden.

Mocht er iets missen dan hoor ik het graag.

Edit: dan wel de url er bij zetten: https://github.com/pixelmagic66/PixelClock

[ Voor 18% gewijzigd door Pixelmagic op 16-09-2020 20:38 ]

[Web-Brielle]

Pixelmagic schreef op woensdag 16 september 2020 @ 20:37:
@Web-Brielle en wie er nog meer interesse heeft

Ik denk dat ik alles bij elkaar heb staan, een klein beetje uitleg, foto's, het Fusion360 project, de lasercutter files en uiteraard de ietwat aangepaste code, voornamelijk de grootte van de ledstrips en de plaatsing van de woorden.

Mocht er iets missen dan hoor ik het graag.

Edit: dan wel de url er bij zetten: https://github.com/pixelmagic66/PixelClock

Super, thanks! Nu de LED's bestellen en hopen dat ze snel binnen zijn.
De totale strip vraagt 6.2 ampere op volle belasting van de LED's, welke voeding heb je hierop zitten?

[Pixelmagic]

Web-Brielle schreef op donderdag 17 september 2020 @ 08:13:
[...]

Super, thanks! Nu de LED's bestellen en hopen dat ze snel binnen zijn.
De totale strip vraagt 6.2 ampere op volle belasting van de LED's, welke voeding heb je hierop zitten?

Je gebruikt geen volle strip en dat is als alles wit brand. Dat heb je zelf in de hand met de software.

Ik heb gewoon een usb adapter die over lag, in dit geval eentje van een chromecast.

[Web-Brielle]

Pixelmagic schreef op donderdag 17 september 2020 @ 08:24:
[...]


Je gebruikt geen volle strip en dat is als alles wit brand. Dat heb je zelf in de hand met de software.

Ik heb gewoon een usb adapter die over lag, in dit geval eentje van een chromecast.

Dan pak ik hem ook op 2A, zal hem eerst testen met de labvoeding, kijken wat die vraagt.
Ik zie dat je een Wemos d1 mini pro heb gepakt? Mooi, die heb ik nog een paar keer liggen!
Ik zal ook mijn resultaat hier posten zodra die klaar is!

[Web-Brielle]

Mijn laatste projectjes:

[RobAkm]

Zal wel een domme vraag zijn, maar waar halen jullie je plexiglas ?

Ik ben nu het bedieningspaneel aan het vervangen en daar zit een 2mm dik"plexiglas" plaatje overheen om de knopjes in het paneel vast te houden zodat ze niet van de drukschakelaar.kunnen.
De tekst wilde ik aan de achterkant graveren, m et verf inkleuren en dan spuiten.
Maar die troep van de Gamma lijkt wel te smelten en in krijg in ieder geval krakelee na een paar uur in het "plexiglas" en graveren gaat al helemaal niet.
Het is geen lexaan, dat ken ik wel van veiligheidsschermen welke je bv gebruikt in hoogspanning.
Maar die troep van de Gamma....ik heb geen idee wat het is terwijl het wel als plexiglas verkocht wordt.

[Web-Brielle]

RobAkm schreef op donderdag 17 september 2020 @ 09:34:
Zal wel een domme vraag zijn, maar waar halen jullie je plexiglas ?

Ik ben nu het bedieningspaneel aan het vervangen en daar zit een 2mm dik"plexiglas" plaatje overheen om de knopjes in het paneel vast te houden zodat ze niet van de drukschakelaar.kunnen.
De tekst wilde ik aan de achterkant graveren, m et verf inkleuren en dan spuiten.
Maar die troep van de Gamma lijkt wel te smelten en in krijg in ieder geval krakelee na een paar uur in het "plexiglas" en graveren gaat al helemaal niet.
Het is geen lexaan, dat ken ik wel van veiligheidsschermen welke je bv gebruikt in hoogspanning.
Maar die troep van de Gamma....ik heb geen idee wat het is terwijl het wel als plexiglas verkocht wordt.

Zelf heb ik een stapel 3mm gekocht op https://plexiglasstunter.nl/, alles laten snijden op 30x20cm, van clear tot volledig dicht en alles wat ertussen zat (en zwart).
Gamma verkoopt geen acrylaat, maar polycarbonaat.
probeer dat niet te graveren, dat smelt, slaat bruin uit en is zeer giftig!

[RobAkm]

Dat smelten klopt, maar het slaat niet bruin uit en graveren is gewoon met een hete bout schrijven.
De laser gebruik ik altijd met een gesloten kap want hij staat midden in huis en zelfs met hout ruik je dat door het hele huis heen als de kap open staat ondanks de grotere ventilator en de uitblaas naar buiten.
Ik ga eens op die website kijken en anders ga ik het bestellen via de groothandel nu ik weet wat het is.

[Sine]

Ik heb wat plexi van een lokale kunststofboer, dat is Rohm, dus zeker geen rotzooi

En ook bij de hornbach heb ik wel eens een plaatje meegenomen, dat werkt ook prima, voor graveren en snijden.

[RobAkm]

Dit is van Hornbach, die vlekken zijn krakalee en geen rookvegen.
De snijlijnen zijn ook allemaal voorzien van een rand krul (materiaal dikte 2mm) en hele fijne scheurtjes.

BTW, wordt er gebruik gemaakt van XT of GS ?

[ Voor 4% gewijzigd door RobAkm op 17-09-2020 10:18 ]

[Cobaltjeh]

RobAkm schreef op donderdag 17 september 2020 @ 10:13:
Dit is van Hornbach, die vlekken zijn krakalee en geen rookvegen.
De snijlijnen zijn ook allemaal voorzien van een rand krul (materiaal dikte 2mm) en hele fijne scheurtjes.

[Afbeelding]

Ik heb er zelf geen ervaring mee (laser is nog in aanbouw), maar je hebt verschil tussen gegoten en ge-extrudeerd(gewalst) plexiglas. Al het goedkope spul is ge-extrudeerd, en ook wel bekend als budget plexiglas.

Dit goedkope plexiglas vind je vooral bij de bouwmarkten, en is gewoon minder tot totaal niet geschikt voor een laser en diverse nabewerkingen. Het scheurt en breekt ook sneller bij boren en zagen. Maar het is ook een stukje goedkoper.

Gegoten plexiglas haal je bijvoorbeeld bij een webshop: https://kunststofplatenshop.nl/plexiglas-plaat/ Maar momenteel is plexi gewoon enorm duur, ik heb laatst mijn zelfbouw laser voorzien van een polycarbonaat behuizing wat kwalitatief beter is en normaal duurder. Maar door de corona nu is polycarbonaat bijna dezelfde prijs. Overigens heb ik dit polycarbonaat niet bewerkt met de laser, maar gewoon als plaatmateriaal gebruikt.

Ervaring hierboven heb ik vergaard van diverse ervaringen en uitleg op internet, zelf heb ik pas 1 keer plexi gesneden, en dit was ook een goedkoop plaatje van de bouwmarkt. Enorme stank, wazige randen en geen nette snijranden.

[RobAkm]

Eerst dacht ik dat het aan mijn (plano) focuslens lag, maar ook bij mijn meniscus lenzen was het ook gewoon knudde met de pet op met dat spul van Hornbach.
Net wat je zegt, de randen zien er niet strak uit, maar lijken met een warm mes te zijn gesneden.

Juist voor de prijs vroeg ik GS of XT want de een kost 2x zo duur als de ander.

[Web-Brielle]

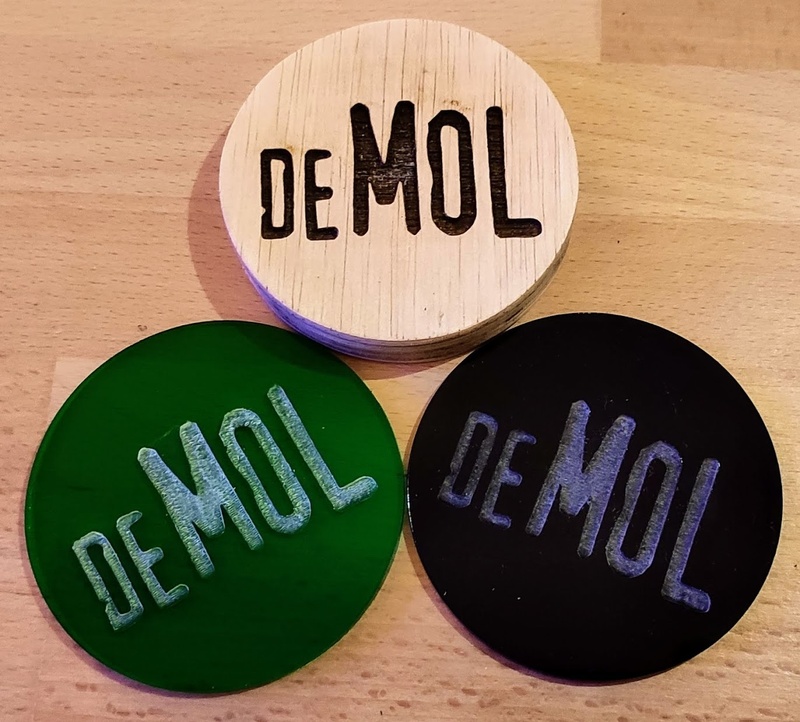

Ik heb groen, blauw en rood gehaald bij de hornbach, deze doen het allen goed. Dit is alleen een kleine losse stand waar kleuren inliggen (25x50cm).

Geextrudeerd plexiglas moet je niet hebben, dit is moeilijk te bewerken. Dit aangezien het plexiglas "op spanning" staat. Voor lasersnijden en CNC heb je gegoten plexiglas nodig.

[RobAkm]

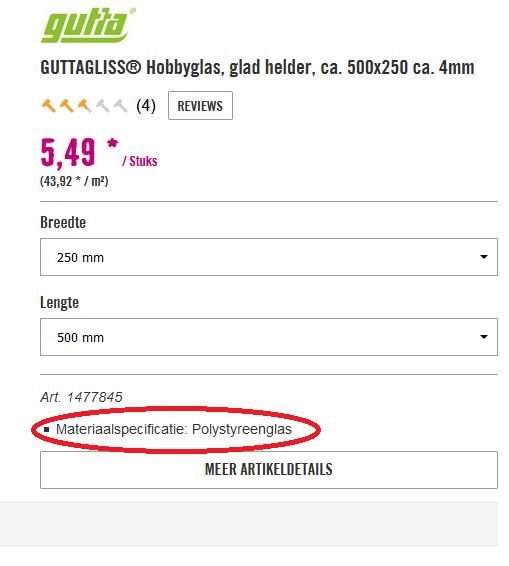

Dit is wat Hornbach verkoopt https://www.gutta.com/product/colured-plates-for-crafts/ ....en dat is polycarbonaat (= Lexaan) dus ongeschikt om te laseren.

[Sine]

Hornbach heeft ook gewoon plexiglas.



Die grijze rand is 3mm hornbach plex, en dat is gegoten plaat, de dikte daarvan is niet 100% uniform

Hier ik denk gesneden met 5mA aan 3mm/s

-edit-

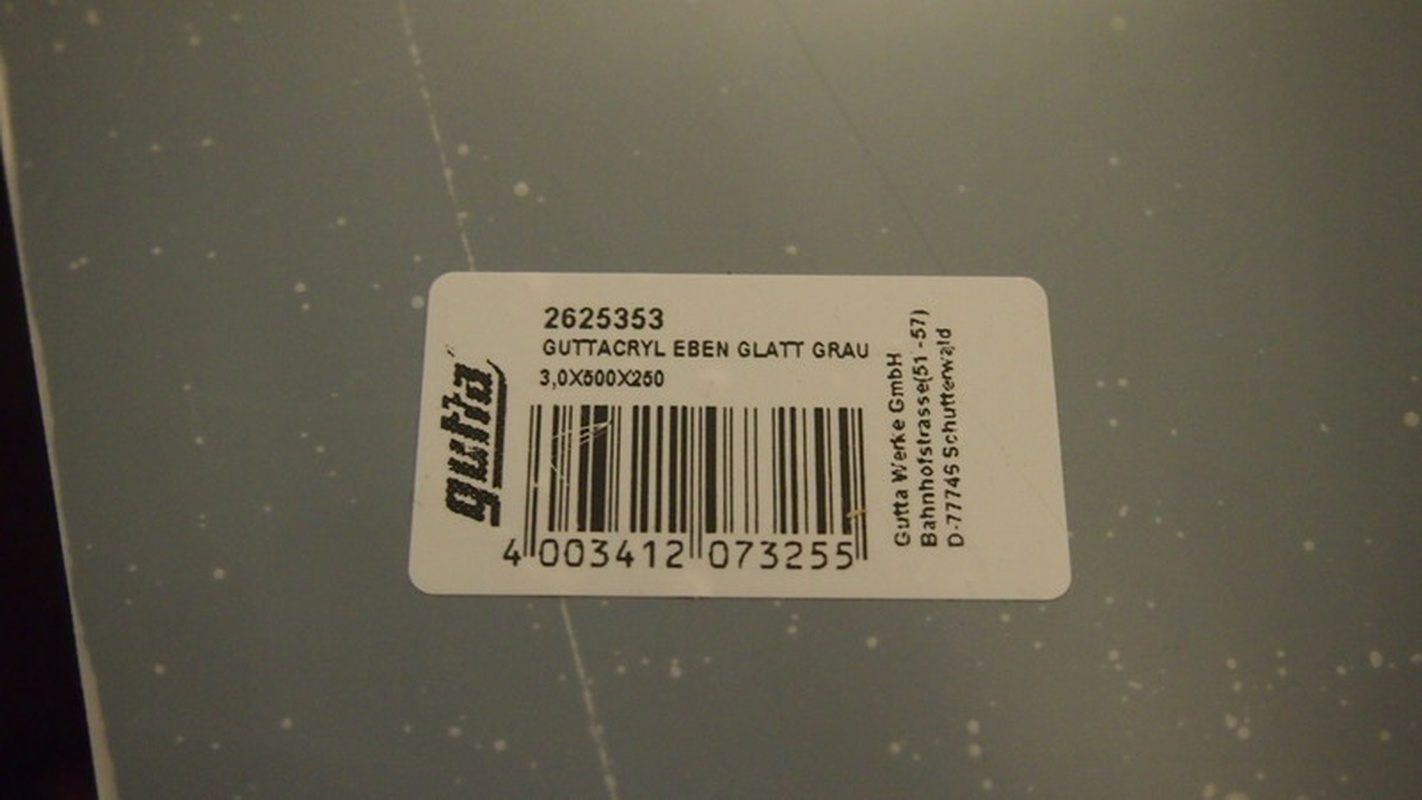

Ik heb nog een stuk met de sticker.

Hornbach heeft allerlei soorten kunststof, en door gebrek aan kennis van klanten (en misschien ook personeel) staat het niet altijd in het vak waar het thuishoort.



Van hun website:

Rohstoff Acryl (PMMA)

[ Voor 41% gewijzigd door Sine op 18-09-2020 00:20 ]

[RobAkm]

Op de website staat alleen dat hobbyglass en dat is werkelijk bagger om te laseren.
Ik heb verschillende diktes van 2 t/m 6 mm, maar aan dat 6mm begin ik niet eens want een proefstukje smolt gewoon en werd de snede ~4mm breed aan de onderkant.

Ik ben nu besteld bij een van die zaken die hier vermeld werd en nu maar hopen dat dat wel goed is, afwachten.

[Sine]

Hobbyglas?
Als ik op de webstek van de HB kijk is dat guttagliss, en dat is polystyreen. Dat kon wel eens niet zo fijn laseren.

[ Voor 42% gewijzigd door Sine op 18-09-2020 00:29 ]

[RobAkm]

Maar ik had ook acrylaat (zoals bij sommige vermeld staat) besteld en dat was ook hobbyglass of guttagliss wat ik kreeg.
Hier bij de Gamma, Karwei en Praxis ligt ook die troep, maar wordt ook verkocht als acrylaat/plexiglas....nou mooi niet.
Ze weten zelf niet wat ze verkopen, het zijn ook maar studentjes of moedertjes die wat bij willen verdienen die in die winkels staan.

[Sine]

Acryl =PMMA = plexiglas

Dat spul wat ik van de hb heb (zie stickertje boven) is echt plexi, zelf controleren is het devies, zelf uit de rek pakken is nog beter, hier hebben ze het gewoon op voorraad.

Anders online bestellen bij een echte kunststofhandel, dan weet je heel zeker wat je hebt.

Plexi heeft ook een heel typische geur (bij laseren of verspanen) en het is hard, het breekt graag.

[ Voor 14% gewijzigd door Sine op 18-09-2020 00:35 ]

[RobAkm]

Vanmiddag gebeld met een webshop die hier werd vermeld, maar de 2mm plexiglas is budget plexiglas en dat is weer een mengelmoesje van lexaan en plexiglas en ook weer totaal ongeschikt om te laseren.
Het is inderdaad goed kijken (en ander bellen) en vragen wat je krijgt anders kan het wel eens een grote teleurstelling worden met wat je wilt gaan doen en echt goedkoop is dat spul niet.

Ik heb de webshop gebeld en gevraagd om gegoten plexiglas (was 2x duurder) en uitgelegd waarvoor ik het wil gaan gebruiken, maar als het weer bagger is dan krijgen ze het terug.

[Sine]

Een mengvorm van polycarbonaat en plexi is klinkklare onzin, dat zijn HEEL andere kunststoffen.

En niet om hier HB te promoten, maar hun plexi plaatjes zijn prima om te laseren, kijk alleen goed dat je iets meeneemt waar ook echt Acryl of PMMA op staat. En bij twijfel gooi het in je favo zoekmachine.

[RobAkm]

https://kunststofplatensh...et-plexiglas-helder-2-mm/

[Btje]

RobAkm schreef op vrijdag 18 september 2020 @ 01:36:
https://kunststofplatensh...et-plexiglas-helder-2-mm/

Die is dus niet gegoten. Gegoten is 2x zo duur op de site.

[_ferry_]

Ik kocht plexiglas vaak bij ru58/bouwplastics.
Ze hebben het ook per kilo, dan geef je aan welke dikte en krijg je allemaal stukken zo rond A4-A3 formaat opgestuurd, ideaal om lekker mee te knutselen, omdat je dan veel kleuren hebt en niet zoveel geld er voor kwijt bent. Volgens mij doen hun dat ook laseren, zagen, en lijmen, dus geen rommel.

[Web-Brielle]

RobAkm schreef op vrijdag 18 september 2020 @ 01:36:
https://kunststofplatensh...et-plexiglas-helder-2-mm/

Zoals @Btje ook zegt, dit ga je (weer) niet leuk vinden.
Gegoten krijg je ook niet in 2mm, 3mm is minimaal. Vandaar dat je altijd iets slechts zal krijgen (slecht om te laseren, het plexiglas zelf zal goed zijn).

[Sine]

_ferry_ schreef op vrijdag 18 september 2020 @ 07:50:
Ik kocht plexiglas vaak bij ru58/bouwplastics.
Ze hebben het ook per kilo, dan geef je aan welke dikte en krijg je allemaal stukken zo rond A4-A3 formaat opgestuurd, ideaal om lekker mee te knutselen

Helaas hebben ze de opties van vroeger niet meer, nu kun je enkel nog diktes kiezen, en hun verzendkosten van 24 euro maken het ook niet meer heel interessant helaas

[Pixelmagic]

Sine schreef op vrijdag 18 september 2020 @ 10:04:
[...]


Helaas hebben ze de opties van vroeger niet meer, nu kun je enkel nog diktes kiezen, en hun verzendkosten van 24 euro maken het ook niet meer heel interessant helaas

Jemig, dat is totaal niet van deze tijd zeg, dan wek je meer de indruk dat je feitelijk niet online wil verkopen.

Ik heb een stapeltje plexi van plexiglasstunter liggen, nog niet aan toegekomen om te gebruiken, ben wel benieuwd. Was redelijk betaalbaar en alles netjes op maat gemaakt.
De verzendkosten waren in ieder geval beter

[_ferry_]

Sine schreef op vrijdag 18 september 2020 @ 10:04:
[...]


Helaas hebben ze de opties van vroeger niet meer, nu kun je enkel nog diktes kiezen, en hun verzendkosten van 24 euro maken het ook niet meer heel interessant helaas

Oh wauw, dat had ik niet gezien maar is wel een dealbreaker idd.

[RobAkm]

Bij bouwmarkten is de voorlichting wat het nu precies is het probleem want dat weten ze zelf niet en een kunsstofhandel hebben we hier niet, dus ben je wel van de DHZ-zaken afhankelijk.
Dat 2 mm niet als gegoten te koop is cq bestaat kan je ook eigenlijk nergens terug vinden, daar heb je een specialist (of ervaring|) voor nodig.
Ik heb nu echt gegoten plexiglas besteld, nu maar hopen dat het gaat lukken.

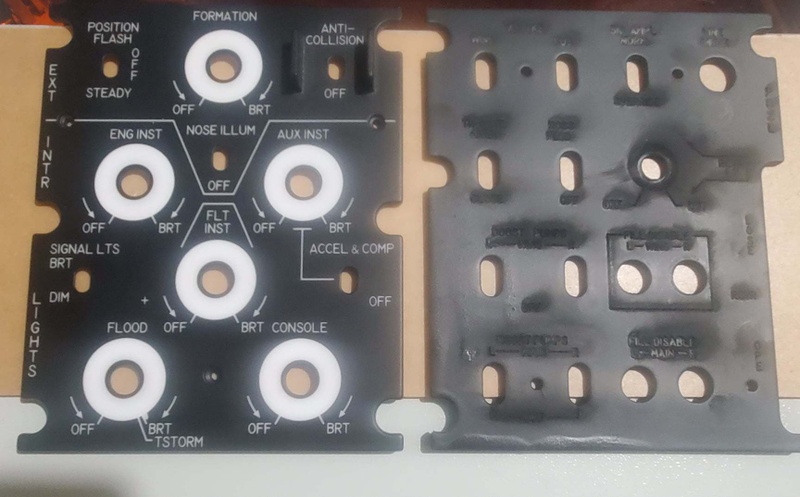

In de eerste instantie was het de bedoeling om iets dergelijks te maken voor mijn bedieningspaneel van de K40 wat beschadigd is en ook gelijk de extra's erin maken.
Tekst aan de achterkant ingraveren, gaten snijden, indekken met zwart en dan de achterkant zilver kleurig afspuiten, klaar.



Dit lukte dus voor geen meter, dus was de volgende stap om alleen de gaten erin te maken en een papieren print eronder te leggen.
Nou dat ging dus ook niet (in de eerste instantie zag het er wel goed uit) want na een paar uur sprong de krakalee er in en werd alleen maar erger naar mate de tijd verstreek.

Nu heb ik 3 mm gegoten plexiglas besteld en hoop dat ik de afdekplaat kan maken zoals hier boven.
De ruimte (lees hoogte) van de drukknopjes is toereikend, die 1 mm extra is geen enkel probleem.

EDIT: dit kan ik dus wel vergeten....had de verzendkosten nog niet gezien

Ik ga als het paneeltje klaar is eens bellen met ru58 want het lijkt me wel leuk om eens wat te experimenteren met gekleurd plexiglas alhoewel ik nog niet weet wat, maar er is altijd wel wat te verzinnen.
Ipv een saai kerstkaartje een puzzel van bv een groen kerstboompje met de kerstgroet in een rode bal / kerstklok gegraveerd....de denktank draait weer op volle toeren

[Pixelmagic]

Web-Brielle schreef op donderdag 17 september 2020 @ 08:28:

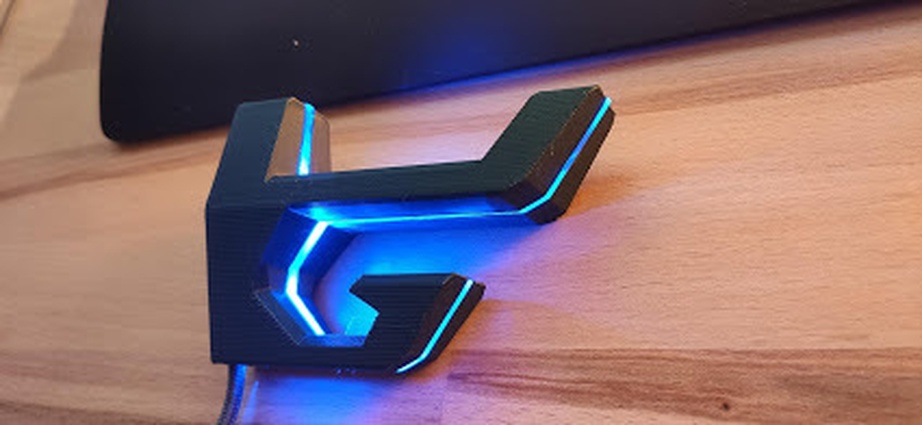

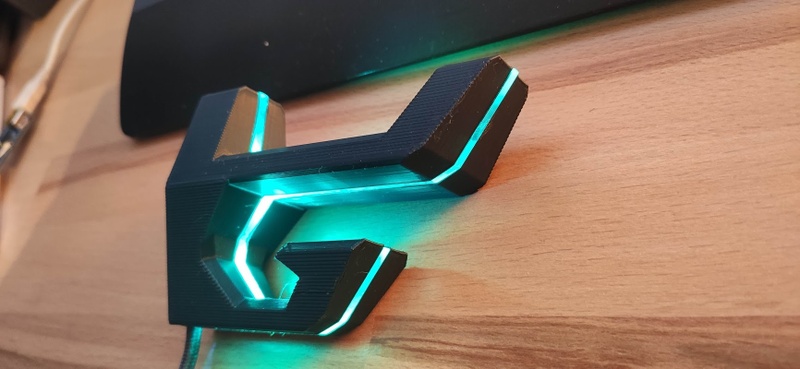

Mijn laatste projectjes:


Afbeelding]

[Afbeelding]

Even nieuwsgierig, wat is dit ?

[RobAkm]

Oeps....was dus niet voor mij bedoelt.

Paneeltje van een flightsimulator dat iemand heeft gemaakt.
Ik wil het zelfde doen voor mij K40 aangezien er een paar schakelaars, temperaturmetertjes en mA bij moet en ik wil af van die drukfilm welke over de knopje zit want dat werkt voor geen meter.
Als ik 1% erbij wil reageren ook alle andere drukknopjes.

[ Voor 6% gewijzigd door RobAkm op 18-09-2020 11:06 ]

[Web-Brielle]

Pixelmagic schreef op vrijdag 18 september 2020 @ 10:58:
[...]


Even nieuwsgierig, wat is dit ?

Een headset houder. 2 delen 3D print, 1 stuk plexiglas ertussen met RGB ledstrip(je) erachter en een arduino die alles aanstuurt.

[Web-Brielle]

Pixelmagic schreef op woensdag 16 september 2020 @ 20:37:
@Web-Brielle en wie er nog meer interesse heeft

Ik denk dat ik alles bij elkaar heb staan, een klein beetje uitleg, foto's, het Fusion360 project, de lasercutter files en uiteraard de ietwat aangepaste code, voornamelijk de grootte van de ledstrips en de plaatsing van de woorden.

Mocht er iets missen dan hoor ik het graag.

Edit: dan wel de url er bij zetten: https://github.com/pixelmagic66/PixelClock

Ik probeer hem nu te uploaden naar een Wemos Mini v3, maar hij zet geen AP op. Heb je zelf kunnen testen of dit op andere arduino's werkt of niet of welke instellingen ik zou moeten aanpassen?

[Pixelmagic]

Web-Brielle schreef op dinsdag 29 september 2020 @ 15:19:
[...]

Ik probeer hem nu te uploaden naar een Wemos Mini v3, maar hij zet geen AP op. Heb je zelf kunnen testen of dit op andere arduino's werkt of niet of welke instellingen ik zou moeten aanpassen?

Ook wel eens gehad, even een 4mb lege image flashen en dan opnieuw probereb. Ik heb het idee dat als de wemos eerder wifi gegevens heeft gehad deze data ergens achter blijft en invloed heeft op de check.

[Web-Brielle]

Pixelmagic schreef op dinsdag 29 september 2020 @ 17:23:
[...]


Ook wel eens gehad, even een 4mb lege image flashen en dan opnieuw probereb. Ik heb het idee dat als de wemos eerder wifi gegevens heeft gehad deze data ergens achter blijft en invloed heeft op de check.

Ik denk dat ik meerdere verkeerde versies van libraries heb. Zou je deze versies die je gebruikt willen doorgeven? Mag ook per PB om het hier wat schoner te houden
Gefixt, hij werkt hier nu ook!

[ Voor 3% gewijzigd door Web-Brielle op 30-09-2020 11:02 ]

[luc4u]

wie kan mij meer gegevens geven voor het aansluiten van mks Sbase controler aan een k40 ook werkende config alvast bedankt voor de info mvg luc

[Boullie]

Zit er ook aan te denken om er 1 aan te schaffen en kwam deze tegen op amazon:
https://www.amazon.nl/Tec...achine%2Caps%2C185&sr=8-4
Wou hem delen vooral vanwege de prijs.
Hij kost maar €289,-. Zou dit een goede koop zijn om mee te starten of toch beter om 1 aan te schaffen met een analoge mA meter?

[Cobaltjeh]

luc4u schreef op woensdag 7 oktober 2020 @ 20:00:
wie kan mij meer gegevens geven voor het aansluiten van mks Sbase controler aan een k40 ook werkende config alvast bedankt voor de info mvg luc

Dit heb ik al een keer gedaan, ik wil je gerust op weg helpen. Maar moet even tijd zoeken om te kijken hoe ik dit ook al weer gedaan had.

[Web-Brielle]

Boullie schreef op donderdag 8 oktober 2020 @ 08:58:
Zit er ook aan te denken om er 1 aan te schaffen en kwam deze tegen op amazon:
https://www.amazon.nl/Tec...achine%2Caps%2C185&sr=8-4
Wou hem delen vooral vanwege de prijs.
Hij kost maar €289,-. Zou dit een goede koop zijn om mee te starten of toch beter om 1 aan te schaffen met een analoge mA meter?

Ik heb dezelfde. Let goed op, ze zijn vaak niet goed in elkaar gezet! Zorg ervoor dat je ALLE elekta aansluitingen nakijk voordat je hem aansluit. Vaak vlechten ze draden in elkaar met een los stukje tape erom, ipv netjes solderen en afwerken.
Bij mij was de buis binnen een maand kapot, maar dat kan puur bad luck zijn.

Maar houd er rekening mee, je heb er zat werk aan! (en een mA meter inbouwen is wel aan te raden)

[Boullie]

Web-Brielle schreef op donderdag 8 oktober 2020 @ 09:01:
[...]

Ik heb dezelfde. Let goed op, ze zijn vaak niet goed in elkaar gezet! Zorg ervoor dat je ALLE elekta aansluitingen nakijk voordat je hem aansluit. Vaak vlechten ze draden in elkaar met een los stukje tape erom, ipv netjes solderen en afwerken.
Bij mij was de buis binnen een maand kapot, maar dat kan puur bad luck zijn.

Maar houd er rekening mee, je heb er zat werk aan! (en een mA meter inbouwen is wel aan te raden)

Heb het hele forum doorgenomen en dat er werk aan is trekt mij juist aan.
Ben net 2 3d-printers en een CNC aan het afronden dus de bekabeling nalopen lukt wel
Heb meer gelezen dat de buis kapot gaat en dat lijkt echt een stukje loterij te zijn en een nette bezorger.
Thnx voor de info

[Web-Brielle]

Boullie schreef op donderdag 8 oktober 2020 @ 09:06:
[...]


Heb het hele forum doorgenomen en dat er werk aan is trekt mij juist aan.
Ben net 2 3d-printers en een CNC aan het afronden dus de bekabeling nalopen lukt wel
Heb meer gelezen dat de buis kapot gaat en dat lijkt echt een stukje loterij te zijn en een nette bezorger.
Thnx voor de info

Dan heb je een gouden machine in handen! Genoeg werk haha.
Zelf heb ik de spiegels (inclusief houders) een upgrade gegeven en een nieuwe lens erin (en buis).
Nu kan ik laseren wat ik wil, tot nu toe blijft die het zonder enig probleem doen! (50-100 uur ongeveer nu)

[Boullie]

Denk dat ik voor zoiets ga als koeler voor de machine:
http://diylaser.blogspot....o2-laser-tube-cooler.html
Heb maar beperkt ruimte in de berging en hij moet daarom mobiel zijn.

Zie nu dat er ook waterchillers zijn voor een vriendelijke prijs(€130,-) op amazon. Dat is wellicht een betere optie.

[ Voor 22% gewijzigd door Boullie op 08-10-2020 10:29 ]

[Jampot007]

Web-Brielle schreef op donderdag 8 oktober 2020 @ 09:07:
[...]

Dan heb je een gouden machine in handen! Genoeg werk haha.
Zelf heb ik de spiegels (inclusief houders) een upgrade gegeven en een nieuwe lens erin (en buis).
Nu kan ik laseren wat ik wil, tot nu toe blijft die het zonder enig probleem doen! (50-100 uur ongeveer nu)

Wat zijn de kosten van die upgrade ongeveer?

[D.026]

Goedemorgen!
Wat leuk dat er een forum gedeelte is op Tweakers over de K40.

Zelf vorige week een K40 besteld via Ali,(Tsjechië/Duitsland) deze is tot op heden niet binnen gekomen.. Geduld dan maar..

In de tussentijd heb ik na zitten denken wat voor upgrades ik zal gaan:

• Klep beveiligen, alle draden controleren.
• Grotere afzuiging.
• Board upgraden om te werken met Lightburn(Mini Gerbil)
• Waterkoeler(Aquarium koeler via MP aangeschaft)
• Air assist doormiddel van een aquarium luchtcompressor(70l/m)(Ali, ACO 318)
• Nozzle 3d laten printen(PETG) met air assist aansluiting.
• Mogelijk in de toekomst een betere C02 buis
• Nieuwe spiegels/lens


Zoals ik eerder aangaf ben ik van plan om met om met LightBurn te werken, dit omdat ik foto’s wil graveren in hout/plexiglas/glas etc. en omdat de M2 Nano board niet comptabel is(helaas), heb ik een Mini Gerbil board aangeschaft via awesome tech,(USA bedrijf met board beschikbaar in NL) deze was binnen 2 werkdagen thuis(€104), schijnt plug en play te zijn maar we gaan het zien zodra de K40 binnen is^^ het enige nadeel is dat dit board alleen de Y en de X as ondersteund dus mocht je ooit een Rotary willen aansluiten, gaat dit wel, dan zou je alleen de Y as moeten ontkoppelen en daar de Rotary moeten aansluiten.

Maar we gaan het zien…

[Web-Brielle]

Jampot007 schreef op donderdag 8 oktober 2020 @ 11:01:
[...]


Wat zijn de kosten van die upgrade ongeveer?

Totaal was ik op aliexpress 182.05 kwijt (2 setjes spiegels ipv 1, laserbuis en nieuwe houders), hier kwam wel nog importkosten bij van 40 euro totaal.

[Web-Brielle]

D.026 schreef op donderdag 8 oktober 2020 @ 12:04:
Goedemorgen!

...

Zoals ik eerder aangaf ben ik van plan om met om met LightBurn te werken, dit omdat ik foto’s wil graveren in hout/plexiglas/glas etc. en omdat de M2 Nano board niet comptabel is(helaas), heb ik een Mini Gerbil board aangeschaft via awesome tech,(USA bedrijf met board beschikbaar in NL) deze was binnen 2 werkdagen thuis(€104), schijnt plug en play te zijn maar we gaan het zien zodra de K40 binnen is^^ het enige nadeel is dat dit board alleen de Y en de X as ondersteund dus mocht je ooit een Rotary willen aansluiten, gaat dit wel, dan zou je alleen de Y as moeten ontkoppelen en daar de Rotary moeten aansluiten.

Maar we gaan het zien…

Je kan er ook een switch van maken, waardoor je door middel van een schakelaar kan selecteren welke je wilt gebruiken.

[Web-Brielle]

Boullie schreef op donderdag 8 oktober 2020 @ 10:18:
Denk dat ik voor zoiets ga als koeler voor de machine:
http://diylaser.blogspot....o2-laser-tube-cooler.html
Heb maar beperkt ruimte in de berging en hij moet daarom mobiel zijn.

Zie nu dat er ook waterchillers zijn voor een vriendelijke prijs(€130,-) op amazon. Dat is wellicht een betere optie.

Een CW3000 is geen chiller, deze zal je water maximaal afkoelen tot omgevingstemperatuur, aangezien dit eigenlijk een ventilator is.

[Boullie]

Web-Brielle schreef op donderdag 8 oktober 2020 @ 13:04:
[...]

Een CW3000 is geen chiller, deze zal je water maximaal afkoelen tot omgevingstemperatuur, aangezien dit eigenlijk een ventilator is.

Oh srsly? Werkt het dan wel goed/voldoende om de K40 te koelen? Of in ieder geval dat hij kan blijven werken voor langere tijd?
Lees overal dat de emmers met water en de pomp die erbij zit eigenlijk maar voor korte sessies is namelijk. En plaats voor een complete koelkast heb ik echt niet.
De DIY instructie die ik hierboven aangaf doet dus eigenlijk hetzelfde:P
Zou me waarschijnlijk hetzelfde geld kosten voor een minder handzame unit dan een amazon CW-3000, mijzelf kennende.
