K40 Laser engraver/cutter

[Web-Brielle]

Boullie schreef op donderdag 8 oktober 2020 @ 13:10:
[...]


Oh srsly? Werkt het dan wel goed/voldoende om de K40 te koelen? Of in ieder geval dat hij kan blijven werken voor langere tijd?
Lees overal dat de emmers met water en de pomp die erbij zit eigenlijk maar voor korte sessies is namelijk. En plaats voor een complete koelkast heb ik echt niet.
De DIY instructie die ik hierboven aangaf doet dus eigenlijk hetzelfde:P
Zou me waarschijnlijk hetzelfde geld kosten voor een minder handzame unit dan een amazon CW-3000, mijzelf kennende.

Zodra het zomer is, krijg je je laser niet genoeg gekoeld. Je wilt immers onder de 20 graden zitten maar als je omgeving 25 is, reken maar uit.

Zelf heb ik nu een mini koelkastje waar het water reservoir instaat. Ik moet alleen nog een groter reservoir erinzetten en voila. Kosten waren 35 euro (okee, heb ook 2 vriezers kapot gemaakt, dus +150 leergeld).

Ik merk dat 5L te weinig is om het water koel te houden met langere opdrachten (snij opdrachten).

[ Voor 4% gewijzigd door Web-Brielle op 08-10-2020 13:18 ]

[Boullie]

Web-Brielle schreef op donderdag 8 oktober 2020 @ 13:17:
[...]

Zodra het zomer is, krijg je je laser niet genoeg gekoeld. Je wilt immers onder de 20 graden zitten maar als je omgeving 25 is, reken maar uit.

Zelf heb ik nu een mini koelkastje waar het water reservoir instaat. Ik moet alleen nog een groter reservoir erinzetten en voila. Kosten waren 35 euro (okee, heb ook 2 vriezers kapot gemaakt, dus +150 leergeld).

Ik merk dat 5L te weinig is om het water koel te houden met langere opdrachten (snij opdrachten).

Denk dat het dan bij mij niet laseren in de zomer wordt
Koelkast, zelfs een tafelmodel, gaat echt niet lukken.
Moet nu al een klapding aan de muur gaan maken om hem op te kunnen zetten als ik hem wil gebruiken.

Edit:
Volgens https://k40.se/watercooli...ooler-for-lasers-warning/ is dat ook crap. zoektocht gaat verder

[ Voor 6% gewijzigd door Boullie op 08-10-2020 14:07 ]

[Cobaltjeh]

Wat betreft de laserbuis in de k40, de kwaliteit van deze buis is gewoon matig te noemen.
Maar met lief zijn tegen de buis kan je een heel eind komen voordat deze vervangen moet worden.

- Dus zorgen dat de buis voldoende koeling krijgt, water nooit boven de 20 graden.
- Zorgen dat je op laag vermogen werkt, ze kunnen wel 40 watt zeggen maar wil je er lang van genieten kan je beter op de helft van die 40watt gaan zitten.
- De aarding in de machine is niet best, en de voeding ook matig. Een buis die zicht prettig voelt, maakt geen rare en vreemde geluiden.
- Let op luchtbellen in de buis, voor ieder gebruik van de machine. De bouw van de buizen is onhandig en als deze uit staat vormt zicht meestal een luchtbel. Dit zorgt er voor dat een stuk buis geen koeling krijgt, en dan gaat het spul snel stuk.

Daarnaast blijft het een gebruiksvoorwerp, de een heeft jaren plezier en de andere heeft na 2 maanden al een nieuwe nodig. Een stabiele kwaliteit kan je niet echt verwachten voor deze prijs.

Onderschat vooral de koeling niet, met de huidige temperaturen buiten heeft mijn cw5200 nog altijd werk te doen. (Nu gebruik ik zelf ook een buis van 75w.)

[ Voor 7% gewijzigd door Cobaltjeh op 08-10-2020 15:05 ]

[Web-Brielle]

Boullie schreef op donderdag 8 oktober 2020 @ 13:32:
[...]


Denk dat het dan bij mij niet laseren in de zomer wordt
Koelkast, zelfs een tafelmodel, gaat echt niet lukken.
Moet nu al een klapding aan de muur gaan maken om hem op te kunnen zetten als ik hem wil gebruiken.

Edit:
Volgens https://k40.se/watercooli...ooler-for-lasers-warning/ is dat ook crap. zoektocht gaat verder

Als je hem telkens moet verplaatsen, let dan ook op de luchtbellen maar ook de calibratie van alles! 1 malig neerzetten is het meest gewenst, het verplaatsen is niet aan te raden (opnieuw calibreren is aan te raden!)

[Sine]

Al was het maar omdat de kast vervormt als je er een beetje scheef naar kijkt, staan laten is inderdaad het devies.

-edit-

Of nog beter, op een karretje zetten

]

[ Voor 66% gewijzigd door Sine op 09-10-2020 09:06 ]

[Boullie]

Sine schreef op vrijdag 9 oktober 2020 @ 08:57:
Al was het maar omdat de kast vervormt als je er een beetje scheef naar kijkt, staan laten is inderdaad het devies.

-edit-

Of nog beter, op een karretje zetten

][Afbeelding]

Begin nu te twijfelen of ik boven de fietsen een plank voor het apparaat ga maken. Moet alleen kijken of de ruimte dan nog werkbaar is. Anders begin ik te denken om hem vanaf het plafond naar beneden te laten komen met katrollen of zo maar dat wordt het wel een heel project(naast de machine zelf fixen en upgraden natuurlijk)

[SA007]

Dan zou ik aanraden de constructie van het apparaat flink te versterken, ding afstellen is een hele hoop werk (paar uur als je het goed wil doen) en hij is flexibel genoeg dat het bijna niet mogelijk is 'm te verplaatsen zonder afstelling nodig te hebben.

Ik denk dan aan bijv het hele ding leeghalen en er van kokers een frame om/in lassen om 'm sterker te maken.
En dan iets met een waterpas erbij.

[D.026]

Gisteren de K40 eindelijk ontvangen..

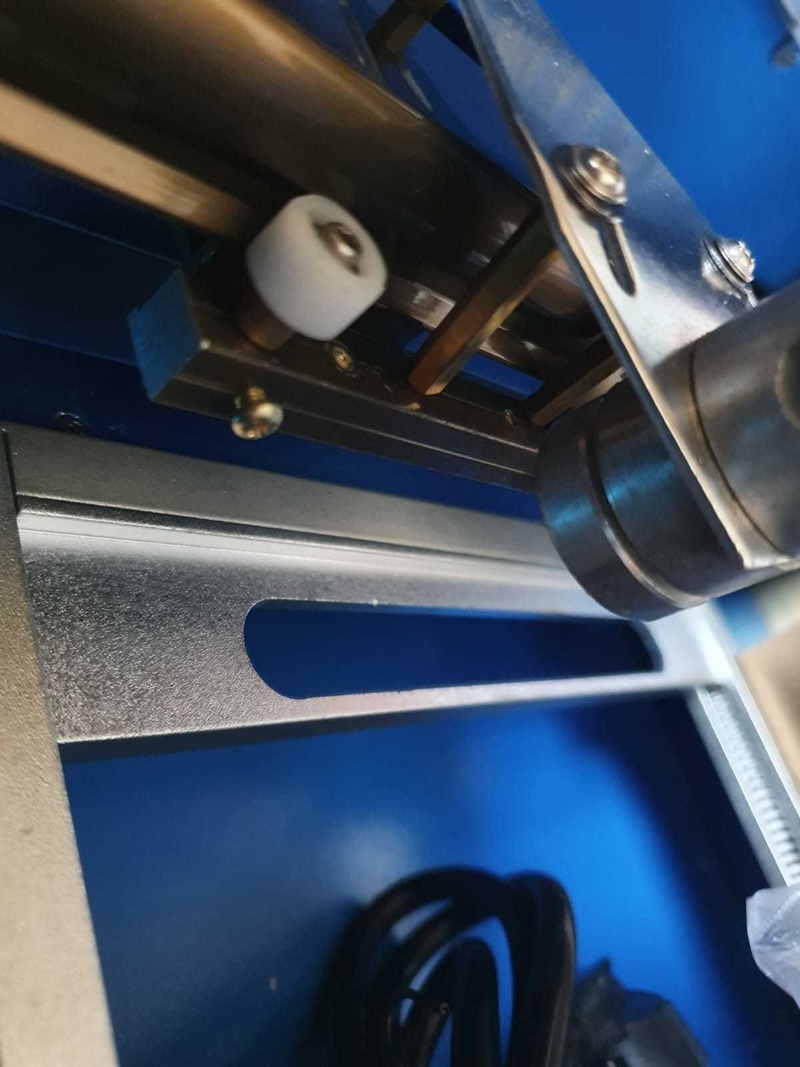

Helaas is de Laser kop(bouten) gebroken, ook is de kop houder krom..

Ali berichtje gestuurd hoe we het konden oplossen, ze geven aan dat ze een nieuwe ''Laser head Carrier'' willen opsturen, alleen gaat dit 5 tot 6 weken duren.

Nou kan ik er een uit de UK halen dus vroeg of ik anders geld ervoor kon krijgen om zelf een uit de UK te bestellen, maar zij vonden dit te duur en zagen het als geen optie..

[Web-Brielle]

D.026 schreef op woensdag 14 oktober 2020 @ 09:26:
Gisteren de K40 eindelijk ontvangen..
Helaas is de Laser kop(bouten) gebroken, ook is de kop houder krom..

Ali berichtje gestuurd hoe we het konden oplossen, ze geven aan dat ze een nieuwe ''Laser head Carrier'' willen opsturen, alleen gaat dit 5 tot 6 weken duren.

Ik zou een nieuwe kop laten opsturen en naar de bouwmarkt gaan en zelf een nieuwe halen.
2x draad tappen erin en je hebt een nieuwe (ik zeg het makkelijk, maar het is een uurtje werk ofzo).

[D.026]

Web-Brielle schreef op woensdag 14 oktober 2020 @ 09:28:
[...]

Ik zou een nieuwe kop laten opsturen en naar de bouwmarkt gaan en zelf een nieuwe halen.
2x draad tappen erin en je hebt een nieuwe (ik zeg het makkelijk, maar het is een uurtje werk ofzo).

Was ik ook zeker van plan!
Ik heb gisteren gelijk 3 nieuwe afstandsbussen online besteld (M3, 30MM)

Alleen even kijken hoe ik de afgebroken boutjes eruit kan boren, of een schroef verwijder set ergens halen, ben namelijk bang als ik het ga uitboren dat ik de draad kapot maak..

[Web-Brielle]

D.026 schreef op woensdag 14 oktober 2020 @ 09:36:
[...]


Was ik ook zeker van plan!
Ik heb gisteren gelijk 3 nieuwe afstandsbussen online besteld (M3, 30MM)

Alleen even kijken hoe ik de afgebroken boutjes eruit kan boren, of een schroef verwijder set ergens halen, ben namelijk bang als ik het ga uitboren dat ik de draad kapot maak..

Jaa, dat kan nog wel even wat voeten in aarde hebben ja. Wat soms wilt helpen (bij mij dan), klein gaatje erin boren zodat een kleine platte schroevendraaier grip kan krijgen.

[D.026]

Web-Brielle schreef op woensdag 14 oktober 2020 @ 09:38:
[...]

Jaa, dat kan nog wel even wat voeten in aarde hebben ja. Wat soms wilt helpen (bij mij dan), klein gaatje erin boren zodat een kleine platte schroevendraaier grip kan krijgen.

Ik ga het vanavond gelijk proberen! En dan maar hopen dat ik niet uren bezig zal zijn met het kalibreren van de kop..

Moet wel zeggen dat de K40 die ik ontvangen heb wel de bedrading aardig op orde heeft, alles met een lijmpistool vastgelijmd en de coating is bij de aarde draad weggehaald zodat ie ''goeie'' aarding heeft.

Hopelijk vanavond kunnen opstarten en testen.. en maar hopen dat de buis de klap wel overleefd heeft

[Sine]

Kijk ook even naar hoe de ventilator is aangesloten, die is meestal problematisch.

[Boullie]

Sine schreef op donderdag 15 oktober 2020 @ 12:07:
Kijk ook even naar hoe de ventilator is aangesloten, die is meestal problematisch.

Lees overal dat de kabels in elkaar gedraaid zijn en omwikkeld met tape(als je mazzel hebt met krimpkous zodat je het helemaal niet ziet)

[Sine]

Klopt, zo zat dat bij mij ook.

En dat zit nog eens verstop onder spiralwrap.

[ Voor 8% gewijzigd door Sine op 15-10-2020 15:22 ]

[Boullie]

Sine schreef op donderdag 15 oktober 2020 @ 15:21:
Klopt, zo zat dat bij mij ook.

En dat zit nog eens verstop onder spiralwrap.

[Afbeelding]

Het is eigenlijk een bouwpakket van onderdelen die vaak net goed genoeg zijn wat door een kleuter verkeerd in elkaar is gezet.
Goed startpunt maar je moet het zelf uit elkaar halen en helemaal nalopen en upgraden.

[Pixelmagic]

Boullie schreef op donderdag 15 oktober 2020 @ 16:23:
[...]


Het is eigenlijk een bouwpakket van onderdelen die vaak net goed genoeg zijn wat door een kleuter verkeerd in elkaar is gezet.
Goed startpunt maar je moet het zelf uit elkaar halen en helemaal nalopen en upgraden.

Met daarbij de nuance dat "de K40" niet bestaat en het er op lijkt dat hij op verschillende plaatsen gemaakt word en dat daar óók bij zijn die wel een nette en veilige af kunnen leveren, zoals bij mij (en ja, ik prijs mezelf gelukkig daarmee).

[Boullie]

Pixelmagic schreef op donderdag 15 oktober 2020 @ 17:56:
[...]


Met daarbij de nuance dat "de K40" niet bestaat en het er op lijkt dat hij op verschillende plaatsen gemaakt word en dat daar óók bij zijn die wel een nette en veilige af kunnen leveren, zoals bij mij (en ja, ik prijs mezelf gelukkig daarmee).

Bij welke verkoper had jij hem gekocht?
Zoek nog een goeie betrouwbare verkoper namelijk.
Liefst wel het oude model met analoge mA meter

[Pixelmagic]

Boullie schreef op donderdag 15 oktober 2020 @ 20:19:
[...]

Bij welke verkoper had jij hem gekocht?
Zoek nog een goeie betrouwbare verkoper namelijk.
Liefst wel het oude model met analoge mA meter

Zie de opening post, via de duitse ebay en zonder extra kosten/douane vanuit de EU bezorgd.

[Sine]

Ik via Amazon, zelfde truuk.

[RobAkm]

Het heeft even geduurd, maar het nieuwe bedieningspaneeltje is klaar....en wat een verschil in uitlezing !

Van digitale output naar psu met mA uitlezing
10% = 3,0 mA = 0,55 V
20% = 8,5 mA = 1,20 V
30% = 13,0 mA = 1,80 V
40% = 15,5 mA = 2,40 V
50% = 19,0 mA = 3,10 V
60% = 22,0 mA = 3,45 V
70% = 24,0 mA = 3,80 V

Ik heb nog een ander bediengbordje liggen en zal dat eens proberen wat daar de uitgang van is, want deze vind ik toch wel erg hoog uitsturen.

[ Voor 9% gewijzigd door RobAkm op 20-10-2020 17:16 ]

[Boullie]

Hij is besteld via de bekende duitse ebay verkoper.
Nu alleen nog ruimte maken in de berging
Mechanische ventilatie is ook onderweg vanaf marktplaats.

[ Voor 23% gewijzigd door Boullie op 22-10-2020 10:34 ]

[RobAkm]

Ander bediengsbordje is nog erger dan degene die erin zit, bij 50% ben ik 20mA gepasseerd.
Dus even een weerstand bruggetje maken om het voltage wat naar beneden te brengen.
Als het goed is zal nu de spanning halveren, maar de display blijft wel 0-100% aangeven.

[Pixelmagic]

RobAkm schreef op donderdag 22 oktober 2020 @ 18:56:
Ander bediengsbordje is nog erger dan degene die erin zit, bij 50% ben ik 20mA gepasseerd.
Dus even een weerstand bruggetje maken om het voltage wat naar beneden te brengen.
Als het goed is zal nu de spanning halveren, maar de display blijft wel 0-100% aangeven.

Misschien snap ik het niet helemaal, maar waarom gebruik je de procenten als je gewoon mA op de meter hebt ?

[RobAkm]

Omdat je de mA pas ziet bij gebruik en niet als je de laser instelt, dan zie je alleen maar %.

[Sine]

Bij mij is volle slag van de potmeter 20mA dan blijf ik binnen redelijke marges van de buis, en dat heb ik inderdaad opgelost door een weerstandje in serie met de potmeter te zetten.

Het digitale bord lijkt me inderdaad niet veel toevoegen tov een potmeter?

[RobAkm]

Nadeel van dat digitale bord is dat het dus gewoon 0-5 Volt (0-100%) uitstuurt, maar dat komt niet overeen met 0-20 mA.
Bij het digitale bord hebt je geen potmeter die je kan halveren.
Ik denk dat ik het hiermee wel kan oplossen.

[ Voor 3% gewijzigd door RobAkm op 23-10-2020 09:52 ]

[Sine]

5V is 30mA, tel uit je winst

[RobAkm]

De potmeter van de analoge versie is/blijkt 1k, dus de deler zal dan dit worden om tot een 2:3 verhouding te komen.
3 Volt is maximaal in = 20 mA wat de max van de K40 is....wel even rekening houden dat ~15 mA de levensduur van de buis verlengt.

[ Voor 11% gewijzigd door RobAkm op 24-10-2020 22:00 ]

[Boullie]

Boullie schreef op donderdag 22 oktober 2020 @ 10:32:
Hij is besteld via de bekende duitse ebay verkoper.

Onze Tsjechische vriend heeft de bestelling zonder communicatie met mij geannuleerd met als reden: "Er was iets mis met het verzendadres van de koper." Dit terwijl het adres op ebay en bij paypal correct staat.
Zal hem eens effe vragen wat er nou eigenlijk aan de hand was.

[ Voor 7% gewijzigd door Boullie op 30-10-2020 10:10 ]

[RobAkm]

Dat moet wel haast mijn "vriend" Vevor zijn

[Boullie]

RobAkm schreef op vrijdag 30 oktober 2020 @ 10:37:
Dat moet wel haast mijn "vriend" Vevor zijn

Het was in dit geval hk.rongh(de duitse ebay verkoper vanuit de topicstart).
Nu maar op amazon.de besteld bij de verkoper Yingzhiyi(whats in a name). Wordt aangegeven dat hij nu tussen de 5e en 9e november bezocht gaat worden.

[RobAkm]

Dit was mijn route....

Delivered(34Days)
Destination Country - Netherlands(Modify)
Origin Country - Poland(Poland Post)
2019-04-23 08:00:00 E-mail notification sent, Centralna Baza Danych ZST
2019-04-20 10:07:00 Item delivered, International Postal System
2019-04-19 18:22:00 Missed delivery, International Postal System
2019-04-04 10:02:00 Item arrived, International Postal System
2019-04-03 12:55:00 Released from customs, HANGZHOU
2019-04-03 08:34:00 Customs clearance, HANGZHOU
2019-03-26 16:16:00 Package sent, International Postal System
2019-03-26 13:28:00 Accepted in the destination country, BEIJING Y EYOUBAO
2019-03-22 05:22:00 Sent from Poland, WER Warszawa
2019-03-20 18:39:00 Item arrived, Transshipment
2019-03-20 15:01:00 Posted, AP Warszawa

Van Polen naar Beijin, naar Hangzhou, naar Centralna Baza Danych (?), naar ?????? en weg was de K40.

[Web-Brielle]

Ik had toen deze besteld: https://nl.aliexpress.com/item/33035508403.html
Heeft in het totaal 5 dagen geduurd? Alleen de buis ging snel kapot.

[Pixelmagic]

Boullie schreef op vrijdag 30 oktober 2020 @ 12:15:
[...]


Het was in dit geval hk.rongh(de duitse ebay verkoper vanuit de topicstart).
Nu maar op amazon.de besteld bij de verkoper Yingzhiyi(whats in a name). Wordt aangegeven dat hij nu tussen de 5e en 9e november bezocht gaat worden.

Jammer dat te horen, ik heb prima service destijds gehad. De waterpomp maakte erg veel kabaal, gemeld bij hem en kreeg de vraag terug of ik lokaal een pomp wilde kopen die hij zou vergoeden. Heb een merk pomp kunnen kopen én geheel vergoed gekregen.

Zo zie je maar, service is een relatief begrip en van persoon tot persoon anders.

Hoop dat het je alsnog een goeie laser krijgt, blijft leuk speelgoed.

[RobAkm]

Over pompen gesproken, ik heb nog 2 Hailea ACO pompen over, een 208 en een 328.
Beide ongeveer 2 uur gebruikt, maken mij te veel herrie en mogen dus weg.
Benader me maar via PB oid als je interesse hebt, over de prijs worden we het wel eens.

Dit is geen V&A he...

[ Voor 8% gewijzigd door SA007 op 31-10-2020 23:36 ]

[RobAkm]

Heb ik iets fout gedaan en wat is V&A ?

[Jampot007]

Vraag en Aanbod, daar kan je tweedehands producten aanbieden.

[Ponytail-WME]

En ook ik ga dit 'draadje' volgen en ben reeds begonnen met het doorspitten... Heb nog wel even nodig.

Ik heb ervaring met een grote 100W lasersnijder met AutoCad. Als materiaal vooral (grijs) karton to 4-5 mm.
Dit is bij een commercieel bedrijf, maar overweeg sterk om thuis ook wat te doen.

Wellicht staat dit al ergens in dit draadje maar bestaat er ook een soort van handleiding voor het opzetten van de K40 vanaf uit de doos? Stapsgewijs alle startproblemen af gaan. Welke upgrades zijn echt nodig?
Een voor Dummies... ;-)

En hoe werkt de K40 met karton e.d.? Zie wel vaak dat er hout/triplex gebruikt wordt.

Alvast dank!

[RobAkm]

Karton en karton....dat is een wereld van verschil, maar dat hoef ik je denk ik niet te vertellen.
Zgn grijs karton is een drama, dat vliegt gelijk in de fik en smeult lang na.
Dubbel geperst "kalk" karton of cardboard (ansichtkaarten) is nog wel te doen met een standaard K40, maar je zal wel eerst air assist moeten installeren wil de K40 niet na 5 minuten in de hens staan.
Daarnaast is voor karton ook een meniscus lens of dual lens een betere optie dan de standaard 12mm plano.

[Sine]

En voor de rest even dit draadje doorlezen, daar staan de verschilllende tips en versies aardig beschreven.

Wil je er zelf niet te veel aan hoeven hobbyen ga dan niet voor de 300 euro instapper.

[Web-Brielle]

Vandaag de knoop doorgehakt en een andere laser gekocht (groter) met een CW-5000 koeler erbij.
Nu het wachten tot die binnenkomt! De K40 gaat V&A op morgen.


https://www.amazon.nl/gp/product/B086V9W828

[ Voor 31% gewijzigd door Web-Brielle op 26-11-2020 20:45 ]

[Tens]

Ben dit topic aan het doorspitten, maar heb alvast wat vragen;

Wie heeft ervaring met het snijden van 'plukschuim'(weet niet wat de juiste term is, maar ik bedoel het schuim voor bijvoorbeeld fototassen binnenwerk.

is een zeg maar NL versie zoals: https://www.cncworld.nl/c...ndgraveermodule-p-57.html
de meerprijs waard tov zelf in China oid bestellen.

Beertenders, hebben die genoeg koelcapaciteit voor dit soort lasers?

[citruspers]

Tens schreef op maandag 30 november 2020 @ 21:15:
Ben dit topic aan het doorspitten, maar heb alvast wat vragen;

Wie heeft ervaring met het snijden van 'plukschuim'(weet niet wat de juiste term is, maar ik bedoel het schuim voor bijvoorbeeld fototassen binnenwerk.

Open cell foam?

[SA007]

Tens schreef op maandag 30 november 2020 @ 21:15:
Beertenders, hebben die genoeg koelcapaciteit voor dit soort lasers?

Nee.
Een beertender heeft peltierkoeling, dat is genoeg om iets op temperatuur te houden, maar actief koelen is redelijk zinloos.
Heb het geprobeerd met 10 peltiers en dat werkte nog steeds niet...

Wel geschilte hack-kandidaten:
- Een normale koelkast of vriezer (met een redelijk watervolume, niet krachtig genoeg om zonder buffer te gebruiken.
- Een waterkoeler, is ongeveer 2x zo krachtig meestal.
- Een compressor luchtontvochtiger (wel flink meer werk om aan te passen).
- Een mobiele of vensterbank airco. (al zijn die weer overdreven krachtig).

[Tens]

citruspers schreef op maandag 30 november 2020 @ 22:12:
[...]


Open cell foam?

ok, thx. Met de juiste benaming is het een stuk makkelijker zoeken.

[Bezulba]

op aanraden van @Pixelmagic post ik ook hier het volgende verzoek:

Ik heb een paint stand gekocht (https://www.aliexpress.co...042311.0.0.27424c4do1hEKO) alleen ben ik zo blond geweest om niet even te checken wat nou de maten van m'n verpotjes is.. en deze gaten zijn ietsjes te groot..

Nu heb ik een nieuw ontwerp gemaakt voor 2 nieuwe plankjes maar ik heb zelf geen laser cutter oid om 3mm triplex te snijden. Heeft 1 van jullie toevallig de mogelijkheid om dit te doen? Ik betaal er uiteraard voor. Dit hoort in V&A.

maten zijn 419,5mm bij 212mm en de 2de is de helft groter. Ik kan ze in verschillende cad formaten leveren. STL, IPT, wat handig is.

[ Voor 2% gewijzigd door SA007 op 02-02-2021 10:16 ]

[Pixelmagic]

Bezulba schreef op donderdag 17 december 2020 @ 19:22:
op aanraden van @Pixelmagic post ik ook hier het volgende verzoek:

Ik heb een paint stand gekocht (https://www.aliexpress.co...042311.0.0.27424c4do1hEKO) alleen ben ik zo blond geweest om niet even te checken wat nou de maten van m'n verpotjes is.. en deze gaten zijn ietsjes te groot..

Nu heb ik een nieuw ontwerp gemaakt voor 2 nieuwe plankjes maar ik heb zelf geen laser cutter oid om 3mm triplex te snijden. Heeft 1 van jullie toevallig de mogelijkheid om dit te doen? Ik betaal er uiteraard voor.

maten zijn 419,5mm bij 212mm en de 2de is de helft groter. Ik kan ze in verschillende cad formaten leveren. STL, IPT, wat handig is.

Wat leuk, jij ook hier

Ik kan maximaal 30 breed snijden, dus zou het opgedeeld moeten worden. Aanleveren is het handigst in svg of dxf, de andere formaten zijn voor 3d en dus niet nodig of handig.

Mocht het dus op te delen zijn (bv zwaluwstaart verbinding of zo) en je hebt geen haast dan wil ik je best helpen.

[Web-Brielle]

Bezulba schreef op donderdag 17 december 2020 @ 19:22:
op aanraden van @Pixelmagic post ik ook hier het volgende verzoek:

Ik heb een paint stand gekocht (https://www.aliexpress.co...042311.0.0.27424c4do1hEKO) alleen ben ik zo blond geweest om niet even te checken wat nou de maten van m'n verpotjes is.. en deze gaten zijn ietsjes te groot..

Nu heb ik een nieuw ontwerp gemaakt voor 2 nieuwe plankjes maar ik heb zelf geen laser cutter oid om 3mm triplex te snijden. Heeft 1 van jullie toevallig de mogelijkheid om dit te doen? Ik betaal er uiteraard voor.

maten zijn 419,5mm bij 212mm en de 2de is de helft groter. Ik kan ze in verschillende cad formaten leveren. STL, IPT, wat handig is.

Ik heb een 60x40cm machine, ik heb je een PB gestuurd.

[Bezulba]

Web-Brielle schreef op vrijdag 18 december 2020 @ 10:06:
[...]

Ik heb een 60x40cm machine, ik heb je een PB gestuurd.

held!

dank je wel ik reageer vanmiddag even uitgreider.

[Snietse]

leuk om zo veel mensen te zien die ook zon ding hebben gekocht in nederland. Ik heb dus ook paar weken geleden een aangeschaft. super ding al aantal van de aangeraden upgrades uitgevoerd.

Heb ook een hoop acrylaat winkels gevonden online en dat heb ik dus allemaal liggen maar voor het hout heb ik nog niet echt een winkel kunnen vinden die dat verkoopt. de paar plaatjes hout uit de bouwmarkt werkte niet goed bij mij (misschien dat ik geen goede heb gekocht iemand die misschien een linkje naar een bouwmarkt heeft?) heb al wel paar stukjes hout gekocht bij iemand die zelf een lasercut/engrave bedrijf heeft waar je dus ook materiaal apart kunt kopen (mdf triplex enzo) maar nu wil ik hier meer van kopen toch beetje zonde om hier extra hoge prijs voor te betalen omdat ze ook zelf graferen en lasercutten.

weet iemand dus waar ik houten platen zoals mdf, multiplex die ze bijvoorbeeld bij laserbeest aanbieden direct kunt kopen?

[Cobaltjeh]

Snietse schreef op vrijdag 29 januari 2021 @ 19:09:

weet iemand dus waar ik houten platen zoals mdf, multiplex die ze bijvoorbeeld bij laserbeest aanbieden direct kunt kopen?

Ik heb toen bij deze winkel plaatjes op maat laten zagen voor de k40. (Niet heel goedkoop, maar ook niet heel duur, en erg gemakkelijk.)

https://www.greenbasic.nl/

Tegenwoordig koop ik gewoon 1/4 platen bij de bouwmarkt gezien mijn laser nu iets groter is. (1200x600mm)
Vooral de "timmerplaat" van de gamma werkt goed en is echt goedkoop. Wel ook niet sterk, en zeker niet geschikt voor structureel sterke dingen. Ik maak er inserts van voor bordspellen, daarvoor prima geschikt.

[loeloe1]

goededag

iemand die mij kan en wil helpen ik heb sinds 2 dagen een k40 nu is mijn vraag ik heb de programmas
k 40 wishperer e inktscape erbij nu ben ik er al achter hoe ik een afbeelding of tekst moet maken en naar de k40 whisperer moet doen maar dan komt het wie kan me uitleggen hoe dan verder

welke optie moet ik kiezen voor graven
welke optie moet ik kiezen voor snijden
en kan iemand me ook zeggen wat
er dan in de display laser power display moet staan om hier goed uit te komen

bvd louise

[RobAkm]

K40 Whisperer kent maar 3 kleuren, ROOD = snijden, BLAUW = vector graveren, ZWART = raster graveren.
Je hebt dus 3 keuzes die je kan maken en die staan links onder in beeld.
Dither is eigenlijk grijs tinten maken, je slaat telkens een dot over, dus 300 DPI wordt 150 DPI.
Verander je je DPI dan moet je ook je scanline aanpassen.

[ Voor 12% gewijzigd door RobAkm op 01-02-2021 21:53 ]

[SA007]

Hoeveel power je nodig hebt hangt helemaal af van de laser zelf, de afstelling van de lasersnijder en het materiaal, je moet gewoon gaan proberen.
De k40 is een cheapo-crappy laser, dus de verschillen tussen de modellen zijn gigantsch, dus hoeveel power voor welk materiaal nodig is is experimenteren.

Verder is het de bedoeling dat je wel handleidingen/tutorials leest/bekijkt voor je vragen stelt, over k40 whisperer is een hoop te vinden, dit is geen helpdesk.

[harolda1980]

Is dit nou ook een K40, hij lijkt er wel heel erg op.

https://www.ebay.de/itm/P...4bc1dc:g:gz8AAOSwVItdcGc-

[RobAkm]

Dat is een mini K40 en is GEEN 40 Watt.
Behuizing moet minimaal 80cm lang zijn anders past de 70cm 40W buis er niet in.

[Sine]

@harolda1980
Ja, dat is een K40-achtige ('DE' K40 bestaat niet)
Ik zou zelf niet gaan voor de variant met het digitale panel, een gewone pot en een directe mA meter is veel handiger.

@RobAkm
Dat tabelletje verschilt per fabrikant, maar dat de k40 geen echte 40W-er is dat is al lang bekend. Ik stook mijn buis dan ook maximaal met 20mA in plaats van de 30 die er origineel beschikbaar is.

Ik heb ook versies gezien waarbij men bij het vervangen van de buis wel voor een echte 40W laserpijp gaat en men de restlengte uit de kast laat steken.

https://forum.makerforums.info/t/upgraded-laser-tube/79940

[ Voor 21% gewijzigd door Sine op 12-02-2021 20:11 ]

[RobAkm]

De mini's die je koopt zijn allemaal 30W / 60cm, er is geen buis te koop van welk merk dan ook die meer geeft.
Zet je op zo'n buis meer dan 15mA zet dan ben je aan de beurt om diep in de buidel te tasten want die buizen zijn zelfs nog duurder dan de 70 / 72cm buizen.
Ik heb zelf een 80cm "K40", maar wel met een 72cm merk buis welke een werkstroom heeft van 22mA, 30mA max.....staat ook op de buis terwijl op de goedkope China buizen niks staat en als er al wat op staat liegen ze dat ze zwart (geel) zien :-)

[harolda1980]

Op Ali liep de aankoop niet gesmeerd. Maar nu kwam er eentje voorbij op Amazon!
Is dit ondanks zijn kleur een echte 40watt machine. gezien de afmeting wel.

https://www.amazon.nl/gp/product/B085NSGHFL/ref=pe_26924151_568255841_em_1p_0_lm

[RobAkm]

Ojee....aanbevolen reserve onderdelen, zo iets doet me al huiveren om te kopen.

[harolda1980]

Ja die heb ik al vaker voor zien komen. ook op Ali. Zijn wel de slijtage gevoelige onderdelen.
Maar is het in theorie een K40 zeg maar?

[SA007]

Lijkt er wel op, al is er geen foto waarin je de maat van de buis ziet (sowieso vreemd set foto's, waarom geen foto van de werkruimte ofzo? Is de laservoeding en de megaruimte eromheen intressanter dan het deel waar je werkt?)

Zou wel meteen die wielen eraf gooien en een degelijke vaste plek geven, dit ziet er niet uit als een veel-degelijker-dan-normaal behuizing dus als je 'm goed afgesteld wil houden wil je 'm toch op een degelijke ondergrond hebben.

[Pixelmagic]

harolda1980 schreef op donderdag 18 februari 2021 @ 14:55:
Ja die heb ik al vaker voor zien komen. ook op Ali. Zijn wel de slijtage gevoelige onderdelen.
Maar is het in theorie een K40 zeg maar?

Ze hadden blijkbaar geen blauwe verf meer

Ziet er vrijwel hetzelfde uit, maar zoals altijd net wat kleine andere zaken, afhankelijk wat er op voorraad is lijkt het wel.

Reserve onderdelen heb je voor veel dingen nodig, slijtage heb je altijd. Ik heb tot op heden alleen een andere lens erin gedaan.

[Sine]

harolda1980 schreef op donderdag 18 februari 2021 @ 14:21:
Op Ali liep de aankoop niet gesmeerd. Maar nu kwam er eentje voorbij op Amazon!
Is dit ondanks zijn kleur een echte 40watt machine. gezien de afmeting wel.

https://www.amazon.nl/gp/product/B085NSGHFL/ref=pe_26924151_568255841_em_1p_0_lm

Dat is inderdaad een K40, geen 40W dus

Kleine aanpassingen aan de afzuiging (die voor snijwerk waarschijnlijk niet toereikend is) maar verder compleet het zelfde als mijn versie.

[ Voor 13% gewijzigd door Sine op 18-02-2021 20:49 ]

[BlazeMuis]

Modbreak:

Knip, advertenties zijn voor V&A, niet het forum.

[ Voor 82% gewijzigd door SA007 op 21-02-2021 19:11 ]

[powerboat]

Nijn schreef op woensdag 6 mei 2020 @ 00:45:
Zelf beheer ik nu een paar jaar een 80W CO2 laser cutter. Ook van Chinese makelij, maar door de Nederlandse leverancier aangepast naar de Europese normen. (Heb 'm natuurlijk wel nagelopen, ze hebben heel wat vervangen en toegevoegd).

Mede op basis van posts hierboven een aantal tips:

• Zodra je kracht verliest is het doorgaans de uitlijning. Check die regelmatig. En inderdaad, uitlijnen is iets waar je tijd voor mag vrijmaken. Werk vanaf de buis naar de lens en neem geen genoegen met 'redelijk'. Precies in het midden of je verliest kracht.
• Check je focus afstand. Een CO2 laser moet een kerf van 0.15mm/0.20mm kunnen halen als je uitlijning en focus klopt.
• Die buizen hebben behoorlijk wat koeling nodig om ze lang mee te laten gaan, maar 2000l/hr is overdreven. Wij gebruiken een 600l/hr pomp voor een 80W buis.
• Let goed op welke buis en voeding je hebt. De levensduur van je buis is heel erg afhankelijk van hoeveel stroom je er doorheen jaagt. Ga je over het maximum voor je buis heen, dan komt er wel iets extra aan kracht uit, maar sloop je 'm heel snel. Helaas willen de stickers op buizen wel eens wat overdrijven en zijn de fabrikanten best bereid bij de kalibratie van je laser wat grote marges te gebruiken... Zo kom je makkelijker door het materiaal heen, maar... Voor zover ik zie heeft een K40 plaats voor een 32W buis (720mm) die 16mA aan kan op 16KV. Maar ga dat zeker zelf na.
• Blijf heel ver uit de buurt van chloorhoudende materialen. (Technisch gezien: geen materialen waar chloor vrijkomt bij verhitting). Het is niet alleen levensgevaarlijk (letterlijk gebruikt als gifgas) en een milieudelict, maar ook nog is erg corrosief (dus je sloopt ook je machine). Materialen die nooit onder een CO2 laser mogen zijn onder anderen PVC en Neopreen. PVC is redelijk goed te herkennen door een stukje te verbranden. Het verkoolt als je het in een vlam houd, maar dooft direct. Er komt zwarte rook vanaf en de vlam is geel/groen (al zie je dat niet altijd even goed). Doe die test natuurlijk buiten of bij een afzuiger, want... chloor.
• Bij het snijden van o.a. ABS en epoxy kan waterstofcyanide vrijkomen. De rol van een goede afzuiging naar buiten is daar dus nog belangrijker.
• PC kun je inderdaad vrijwel niet snijden met een CO2 laser. Je doel is om het materiaal direct onder de laser zo snel op te warmen dat het sublimeert. Dat lukt bij PC enkel als het heel dun is. PC is transparant voor golflengtes binnen het zichtbare spectrum. Maar de golflengte van een CO2 laser valt samen met een piek in de absorptie. De kracht van de laser verspreid zich vrijwel direct waardoor je het materiaal om de snede heen enorm opwarmt. Het gaat smelten (en bubbels vormen). Bovendien oxideert het gesmolten materiaal, wat ook nog is een lelijke verkleuring veroorzaakt.
• Neem zo snel mogelijk air assist. Al was het maar om te voorkomen dat je lens steeds een coating krijgt van het materiaal wat je aan het snijden bent.
• Speel met kracht, afstand en snelheid. Er zijn veel parameters die bepalen of je een goede snede maakt. Soms levert dat niet-intuïtieve situaties op. Het verhogen van je snelheid of verlagen van je power kan het snijden soms juist makkelijker maken (al lever je dus minder kracht per mm). Vooral HDPE en PP zijn daarin 'opvallend'.
• Ik zag al plexi / PMMA langskomen. Niet het goedkoopste, maar wel heel makkelijk om mooie snedes in te maken. Voor de afwerking kun je de ruwe randjes door een vlam halen.
• Blijf er altijd bij! De vraag is niet of de boel in de fik vliegt, maar wanneer. Sommige materialen zijn gevoeliger dan anderen. Maar in het algemeen: al heb je hetzelfde materiaal met dezelfde instellingen al 100 keer gesneden, de volgende keer kan het alsnog mis gaan. Zie je het op tijd, dan is er niets aan de hand. Doven is meestal makkelijk te doen door het materiaal af te dekken of afzuiging / air assist uit te schakelen. Beetje inschatten en proberen. Maar als je er op tijd bij bent, lukt dat makkelijk. De situatie is heel anders als je bent weggelopen.
• Qua software zijn wij overgestapt op Lightburn. Ik wil niet meer terug. Als je toch je controller gaat vervangen, zou ik op compatibility daarmee letten.

Mag ik vragen welke 80w je hebt en waar je die hebt gekocht? Ik ben nl. ook op zoek naar eem 80w versie. Hadden zelf al de vevor rood/zwart gevonden op ebay.

[RobAkm]

Ik ga er niet verder op in, maar zoek eens op reviews van Vevor.

[Nijn]

powerboat schreef op dinsdag 23 februari 2021 @ 20:08:
[...]


Mag ik vragen welke 80w je hebt en waar je die hebt gekocht? Ik ben nl. ook op zoek naar eem 80w versie. Hadden zelf al de vevor rood/zwart gevonden op ebay.

Onze 80W komt uit China maar is aangepast door de Nederlandse importeur. Voor zover ik kan zien gaat daar nogal wat werk in zitten. Elektronisch is volgens mij enkel de Ruida controller overgebleven. Mechanisch ook wat aanpassingen. De meerprijs vind ik redelijk (al zie ik dat de prijs wel stevig omhoog is gegaan), maar ga je niet blij van worden als je het met ebay prijzen vergelijkt.

In ieder geval, het is een BRM 4060.

[ Voor 12% gewijzigd door Nijn op 24-02-2021 07:46 ]

[Mvanbeek1]

Hallo allemaal,

Ik wil even beginnen dat ik dit een heerlijk topic vind! Veel kennis en ervaring, precies wat ik zoek.

Ik ben mijn opties aan het overwegen binnen CO2 lasers, om productie te starten voor een bepaald product. Dit wordt gesneden uit 9mm populieren multiplex. Geneigd een 130w laser van https://www.cncworld.nl/ te halen. Na een boel reviews te lezen, toch besloten dit niet te doen. Nu wordt het dus of een dure Nederlandse laser van bijv https://lasergraaf.nl/, een laser huren (bij een bepaalde geprobeerd, eerst gelukt, later niet meer terwijl het een 100W laser was) of een betaalbare laser proberen waarmee de productie slomer gaat. Dat het slomer gaat is nog geen probleem, dus vandaar mijn bericht hier.

Nu heb ik geen ervaring met een 40W laser. Kan deze door 9mm multiplex heen? zo ja, met hoeveel passes en zijn de randen een beetje mooi? oftewel niet compleet zwart? Gaat een 40W eigenlijk niet, hoeveel wattage wordt er dan aangeraden?
Ik heb een aardig stuk van dit topic gelezen en gezien dat de K40 lasers voor pak hem beet 300 te krijgen zijn, maar ze zelf niet voor die prijs (in europa) kunnen vinden. Zou ik een link hiervan kunnen krijgen?

Eerder gaf ik aan dat een laser huren ook een optie is. Ik woon in Eindhoven, iemand die er een heeft staan en hem wilt verhuren? of mij alleen al wat erover bij wilt leren? Ik wil er graag mee gaan werken, maar heb voor mijn gevoel nog te weinig kennis/ervaring om er juiste aankoop keus te maken.

Allemaal in ieder geval een hele fijne dag gewenst!

Edit: Ik zie op de duitse Ebay ook 130W lasers van ongeveer 3.500 ,-. https://www.ebay.de/itm/1...0ae077:g:mdsAAOSwrz1fRiET Enig idee of zo iets betrouwbaar is? Of is het een kwestie van bestellen, hopen dat het oke is en anders zelf gaan fixen?

[ Voor 10% gewijzigd door Mvanbeek1 op 27-02-2021 12:23 . Reden: toevoeging ]

[RobAkm]

Om door 9mm te snijden heb je een langere focusafstand nodig.
De k40 heeft een 50,8mm en dat is net genoeg voor 3mm om geen schuine randen te krijgen.



Bij een focuspunt van 101,6mm is je "rechte" bandlijn nog maar 5mm, dus je zal dan minstens 3 passes moeten doen.
Eea is wel enigszins op te lossen met een dual focus of meniscus lens, maar het blijft behelpen met een K40.....het is een echte hobbybob machine.

[Mvanbeek1]

Aah dat is handig om te weten. Ook wel logisch. Nu zit ik toch te denken, wat als je het focus punt na elke pass, de hoeveelheid dat hij snijdt (ongeveer) naar beneden verplaatst? zou dat werken?

Met de dual focus bedoel je denk ik 2 lenzen over elkaar zodat je met dezelfde afstand het focuspunt van 1 lens met een langere afstand creëert? Ik voorzie hiermee inderdaad wel wat gepiel en gekloot voordat je de precies goed hebt, laat staan behoudt.

In ieder geval bedankt voor je reactie

[RobAkm]

Nee dat gaat niet werken omdat je dan weer in het schuine deel van je laserbeam komt en dus zal dat weer resulteren in een schuine rand.
Je blijft een brandpunt houden, al dan niet wat langer of korter, maar alles wat daar boven of onder zit wordt schuin gesneden.
Dual focus zijn inderdaad twee lenzen boven elkaar en meniscus is één lens welke zowel onder als boven geslepen zijn (hol en bol), normale lenzen zijn plano (onderkant plat, bovenkant bol).

Met dualfocus en meniscus wordt je brandpunt ongeveer 1,5x langer dan met een plano lens.
Plano 3mm - dualfocus of meniscus 4,5mm.

Het Wattage maakt niet zoveel uit, je blijft met het focuspunt zitten.

[ Voor 11% gewijzigd door RobAkm op 27-02-2021 13:15 ]

[Mvanbeek1]

Ah ja natuurlijk. Ik snap m. Ik moet dus zoeken naar een laser met een hogere werkruimte zodat de laser zo gefocust wordt, dat hij recht snijdt over 9 mm dik. Dus een afstand van 7-8 inch?

[Web-Brielle]

Is een CNC niet een makkelijke optie? Heb je ook niet de brandranden maar is alles schoon.

[RobAkm]

In de meeste duurdere lasers zit een in hoogte verstelbaar bed, maar de lenzen zullen eerder een probleem worden.
Er zijn lenzen te koop met een focuspunt van ~190mm, maar dan val je wel in de professionele klasse lasers en die zijn echt "iets" duurder dan 4000€.

[Mvanbeek1]

Web-Brielle schreef op zaterdag 27 februari 2021 @ 13:25:
Is een CNC niet een makkelijke optie? Heb je ook niet de brandranden maar is alles schoon.

Een CNC freesmachine bedoel je denk ik? Hier heb ik geen ervaring mee en eerlijkgezegd ook geen idee wat zo iets kost. Misschien wel iets om naar de kijken inderdaad.

RobAkm schreef op zaterdag 27 februari 2021 @ 13:27:
In de meeste duurdere lasers zit een in hoogte verstelbaar bed, maar de lenzen zullen eerder een probleem worden.
Er zijn lenzen te koop met een focuspunt van ~190mm, maar dan val je wel in de professionele klasse lasers en die zijn echt "iets" duurder dan 4000€.

https://www.banggood.com/...THWGpddGFP-MaArGcEALw_wcB

Zou dit werken? Kost wat midner dan 4000 euro, maar wel chinees natuurlijk. Ligt natuurlijk ook aan of het de juiste diameter is. Anders is lasersnijden misschien niet de beste optie voor ons, als het niet anders kan dan alleen al een lens van 4000 kopen.
Stel we gebruiken een ander focuspunt, dan krijg je dus schuine randen toch? verschillen deze veel in breedte afstand tot het middelpunt? Zo niet, is dit niet heel erg.

[ Voor 1% gewijzigd door Mvanbeek1 op 27-02-2021 13:37 . Reden: toevoeging ]

[RobAkm]

Bij deze lenzen hoort ook een ander laserkop waar je de lens in moet monteren.
De standaard K40 lenshouder is 12mm, een "opgevoerde" versie is 18 of 20mm, dus ook hier weer ga je in de prijzen vallen.
Persoonlijk zou ik ook voor een cnc cutter gaan als je deze diktes wilt snijden.
Een cnc frees werkt ongeveer gelijk als een lasermachine, je tekent wat je uit wilt snijden maar je moet alleen rekening houden met de dikte van je frees (eigenlijk net zoals bij lasers).
Lasers hebben een snij breedte van +/- 0,2mm, bij een frees kan dat verschillen van 0,5 tot 10mm of meer eea afhankelijk van de dikte van het materiaal.
Je kan moeilijk met een freesje van 0,5mm door een plank van 10mm frezen, daar heb je minstens een frees van 6mm voor nodig en je zal dan ook wat meer passes moeten maken.
Maar dat is in te stellen in het gebruikte programma, net zoals bij een laser.

[Jampot007]

Wat je kiest ligt ook aan de oplage, CNC frees werkt prima maar is een stuk trager.

[RobAkm]

Met een laser door deze dikte snijden (verschillende passes) vergt ook wat meer tijd, dus het is lood om oud ijzer wat je kiest.

[Mvanbeek1]

RobAkm schreef op zaterdag 27 februari 2021 @ 13:50:
Bij deze lenzen hoort ook een ander laserkop waar je de lens in moet monteren.
De standaard K40 lenshouder is 12mm, een "opgevoerde" versie is 18 of 20mm, dus ook hier weer ga je in de prijzen vallen.
Persoonlijk zou ik ook voor een cnc cutter gaan als je deze diktes wilt snijden.
Een cnc frees werkt ongeveer gelijk als een lasermachine, je tekent wat je uit wilt snijden maar je moet alleen rekening houden met de dikte van je frees (eigenlijk net zoals bij lasers).
Lasers hebben een snij breedte van +/- 0,2mm, bij een frees kan dat verschillen van 0,5 tot 10mm of meer eea afhankelijk van de dikte van het materiaal.
Je kan moeilijk met een freesje van 0,5mm door een plank van 10mm frezen, daar heb je minstens een frees van 6mm voor nodig en je zal dan ook wat meer passes moeten maken.
Maar dat is in te stellen in het gebruikte programma, net zoals bij een laser.

Ja het probleem met een CNC frees wordt hierboven onderbouwd. Het moet door 9mm dik multiplex, waar gleuven in zitten. Die gleuven zijn uit mijn hoofd tot 1 mm dik. Dan zou het dus niet kunnen lees ik hieruit. Een 1mm dikke boorkop die door 9mm dik multiplex moet. Het zal dan toch gewoon een dure laser setup moeten worden denk ik. Tenzij er uiteraard toch een frees optie voor is met zo een dunne boor maar ik denk van niet. Enig idee of de specifieke lens waar je het over hebt Rob, bij geleverd wordt bij bepaalde merken/apparaten?
Ik gok van niet maar je weet maar nooit.

Alvast erg bedankt voor de hulp die ik tot nu toe gekregen heb

[EllisHendriksen]

Voor het maken van demospellen ben ik op zoek naar een K 40 lasercutter. Ik heb het hier een beetje door gelezen en denk dat dit een goede aanvulling kan zijn. Ik heb al een beetje rondgekeken waar ik een K 40 lasercutter zou kunnen kopen maar kom toch veel uit op "China" of allerlei andere onduidelijke routes.

Modbreak:

Werving is V&A voor, daar kan prima een vraag voor een dienst of product.

Hier mag prima een adviesvraag komen ofzo, maar geen (ver)koop van producten.

[ Voor 162% gewijzigd door SA007 op 28-02-2021 15:07 ]

[RobAkm]

Mvanbeek1 schreef op zaterdag 27 februari 2021 @ 16:50:
[...]


Ja het probleem met een CNC frees wordt hierboven onderbouwd. Het moet door 9mm dik multiplex, waar gleuven in zitten. Die gleuven zijn uit mijn hoofd tot 1 mm dik. Dan zou het dus niet kunnen lees ik hieruit. Een 1mm dikke boorkop die door 9mm dik multiplex moet. Het zal dan toch gewoon een dure laser setup moeten worden denk ik. Tenzij er uiteraard toch een frees optie voor is met zo een dunne boor maar ik denk van niet. Enig idee of de specifieke lens waar je het over hebt Rob, bij geleverd wordt bij bepaalde merken/apparaten?
Ik gok van niet maar je weet maar nooit.

Alvast erg bedankt voor de hulp die ik tot nu toe gekregen heb

Ik zie meer heil in een straalmachine, hierbij wordt bv met een hele fijne zandstraal onder hogedruk de plaat gesneden......maar dan moet je toch al snel denken aan een 30.000€ of meer en ik weet niet of je dat voor ogen had.
Voor de specifieke lenzen kom je ook in het professionele segment uit waarbij ze gas gebruiken om de vlam van de laser te vermijden en dan is 4 a 5000€ echt geen optie om wat knaps te kopen, tel dan ook maar 30.000€ of meer neer.
Het ligt aan wat je ermee wilt doen en of je die kosten in bv een jaar eruit kan halen, dan is er over na te denken.

[RobAkm]

EllisHendriksen schreef op zaterdag 27 februari 2021 @ 17:14:
Voor het maken van demospellen ben ik op zoek naar een K 40 lasercutter. Ik heb het hier een beetje door gelezen en denk dat dit een goede aanvulling kan zijn. Ik heb al een beetje rondgekeken waar ik een K 40 lasercutter zou kunnen kopen maar kom toch veel uit op "China" of allerlei andere onduidelijke routes.

Is er hier iemand die ons ( wij zijn twee spellen bedenkers) zou willen helpen met het aanschaffen en evt in elkaar zetten ( tegen vergoeding uiteraard) van deze lasercutter.

Voor degene die dit wil doen, zou je me willen mailen op [e-mail]. Als je daar dan je telefoon nummer in zet en een datum en tijdstip waarop ik je kan bellen dan hebben we in ieder geval het eerste contact gelegd.

Voor wat achtergrond informatie www.henmargames.eu

Ik hoop tot snel met iemand van dit forum ;-)

Grtzz

Ellis

Je moet beginnen met op youtube te zoeken naar K40 laser en dan uitzoeken of de voorbeelden die je vindt van toepassing kunnen zijn op wat jullie voor ogen hadden.
Maar onthoudt een K40 is een hobbybob ding, een instapper waaraan je een hoop moet verbouwen eer je bepaalde dingen kan doen.
Een K40 koop je voor ~350€, maar er komt nog minstens ~350€ bij eer hij een beetje kan wat je zou willen doen.
Het begint met air assist, meestal binnen een paar maanden een nieuwe laserbuis, nieuw moederbord, andere software, chiller en een hoop tijd erin steken.
Geen enkele K40 werkt out of the box, daarom kan je soms ook van andere voor 100 of 200€ zo'n ding kopen omdat ze het zat zijn om de K40 te laten doen wat ze er van verwachten.

[Pixelmagic]

Laat maar

[ Voor 98% gewijzigd door Pixelmagic op 27-02-2021 23:13 . Reden: Do not feed the .... ]

[Sine]

@RobAkm
Het is ook hoe je het ding behandeld, ik heb mijn amazon K40 nu bijna een jaar, en die heeft nog steeds de originele buis. Wel heb ik het ding begrensd op 20mA en de buis temperatuur houdt ik op zo'n 15 graden.

Bord is nog het zelfde, software ook (meteen begonnen met k40 whisperer)

@EllisHendriksen
Dingen die je echt moet doen is:
- Een fatsoenlijke afzuiging (ventilatieboxje van marktplaats werkt perfect)
- De constructie rond de 230V controleren en zo nodig fixen
- Het bestaande frame er uit slopen en er iets van een bed in maken
- Wellicht na transport het ding opnieuw afstellen (die van mij was wonderwel aardig bruikbaar af fabriek)

Voor demo dingetjes voor spellen is de standaard kwaliteit meer dan voldoende, een van de eerste test printjes die ik ermee gemaakt heb was de "nosey puzzle"



Daarvoor heb ik buiten het bed mechanisch en optisch niets aangepast.

[RobAkm]

Als hij zo wordt uitgeladen kan je wel begrijpen dat er ook het inladen niet zo netjes is gegaan.
Na 2 uur was de buis stuk bij testen met ~5mA, kosten 180€ zonder dat ik er iets zinnigs mee had gedaan.
Vevor de filmpjes laten zien, maar geen refund of een nieuwe buis.
Het bed heb ik na het vernieuwen van de buis er meteen uit gesloopt want daar was geen werken mee, net als die achterlijke ventilator.
De chiller heb ik er in de zomer in gezet omdat bij temperaturen boven de 20 graden niet zo heel lang, zeg maar heel kort, mee gewerkt kan worden.....en zo stapelen de kosten zich langzaam maar zeker op.

YouTube: Unload the box by transporter 1
YouTube: Unload the laser by transporter 2

[Sine]

ymmv vandaar dat ik hem bij amazon gekocht heb, dan mogen zij dat afhandelen

[harolda1980]

Zo ik heb mijn K40 3020 binnen... En hij is netjes aangekomen. Hij werkte goed wel dient hij afgesteld te worden. Daar ben ik dan maar mee begonnen nadat ik het een en ander gecontroleerd had op veiligheid.En de wielen eraf gehaald zodat hij keurig op het speciaal gebouwde stukje werkbank staat.

Na een paar dagen afstellen is dit het resultaat uit de standaard machine zonder enige aanpassingen.

Museumkarton 0,5mm


Nu ben ik druk doende de volgende upgrades toe te voegen, daarvoor zijn diverse onderdelen besteld
Air assist
Beweegbaar bed
afzuiging

[RobAkm]

Dat beweegbare bed toch niet in de vorm van een hefplateau hè want dat gaat niet werken, dat wiebelt aan alle kanten en je bed staat nooit in alle hoeken op de juiste focus afstand.

[hansvk]

harolda1980 schreef op donderdag 4 maart 2021 @ 11:36:
Zo ik heb mijn K40 3020 binnen... En hij is netjes aangekomen. Hij werkte goed wel dient hij afgesteld te worden. Daar ben ik dan maar mee begonnen nadat ik het een en ander gecontroleerd had op veiligheid.En de wielen eraf gehaald zodat hij keurig op het speciaal gebouwde stukje werkbank staat.

Na een paar dagen afstellen is dit het resultaat uit de standaard machine zonder enige aanpassingen.

Museumkarton 0,5mm
[Afbeelding]

Nu ben ik druk doende de volgende upgrades toe te voegen, daarvoor zijn diverse onderdelen besteld
Air assist
Beweegbaar bed
afzuiging

Mijn beste upgrades waren nieuwe spiegels en een nieuwe lens. Genoeg over te vinden op het www. Verschil in resultaat was aanmerkelijk (ZnSe focuslens en SI spiegels).

[harolda1980]

Nee het word wel keurig een bed met op alle 4 hoeken ondersteuning.. Ik zag die schaardingen al en vond dat zelf al niet erg stabiel.

Ja een focus lens is al onderweg. Al naar gelang ik verder ga komen zullen de spiegels ook vervangen worden.
Maar als alles nu lukt wil ik de afzuiging eerst regelen. want het stinkt behoorlijk in de garage.

[Yagermeister]

Mvanbeek1 schreef op zaterdag 27 februari 2021 @ 16:50:
[...]


Ja het probleem met een CNC frees wordt hierboven onderbouwd. Het moet door 9mm dik multiplex, waar gleuven in zitten. Die gleuven zijn uit mijn hoofd tot 1 mm dik. Dan zou het dus niet kunnen lees ik hieruit. Een 1mm dikke boorkop die door 9mm dik multiplex moet. Het zal dan toch gewoon een dure laser setup moeten worden denk ik. Tenzij er uiteraard toch een frees optie voor is met zo een dunne boor maar ik denk van niet. Enig idee of de specifieke lens waar je het over hebt Rob, bij geleverd wordt bij bepaalde merken/apparaten?
Ik gok van niet maar je weet maar nooit.

Alvast erg bedankt voor de hulp die ik tot nu toe gekregen heb

Ik heb zelf een CNC freesmachine en ik gebruik vrijwel altijd 2mm om mee te freezen en ik ga tot ongeveer een 2cm diep. Met een 1mm doe ik ook wel frezen maar dat is zelden en ik heb het tot max 3mm multiplex geprobeerd.

Ik kan ze snel even niet zien wat je ermee wilt doen maar wellicht kan ik je wel van tips etc voorzien. Zelf heb ik een Stepcraft D840 met een aantal extra's welke rond de 2k zit voor het zelfbouw set. Dit is dan wel meteen een flink groter model dan een k40 kan doen. Als je dezelfde grootte wilt aanhouden kun je voor max 1,5 denk ik wel klaar zijn.

[EJonk]

hansvk schreef op donderdag 4 maart 2021 @ 13:49:
[...]

Mijn beste upgrades waren nieuwe spiegels en een nieuwe lens. Genoeg over te vinden op het www. Verschil in resultaat was aanmerkelijk (ZnSe focuslens en SI spiegels).

Even ter controle, lensje is 12mm toch? Ik zie ook te kijken naar een reserve setje..

[hansvk]

Ja, bij mijn K40 is de lens 12 mm doorsnede.

[harolda1980]

Zo ongeveer een week of 2 verder en ik merk dat de machine duidelijk voortgang aan het boeken is.
Deze week ontving ik een Cohesion 3d Controller. Je merkt meteen een groot verschil in de aansturing van je stappen motoren en in de de werking van de machine. Veel rustiger en na goed instellen krijg je meteen strakker resultaat. Ik had even wat oriëntatie problemen! Nu nog wat configuratie aanpassen. Zodat de travel tussen tekenen aangepast kan worden in snelheid.

Hieronder een eerste ontwerpje

Correct gelaserd by Harold Content, on Flickr

Vanmiddag dan toch maar even die afzuiging regelen ne dan de stappenmotoren eiken.
Zodat een vierkant van 100x100mm ook exact die afmeting heeft.

[Pixelmagic]

harolda1980 schreef op donderdag 11 maart 2021 @ 11:19:
Zo ongeveer een week of 2 verder en ik merk dat de machine duidelijk voortgang aan het boeken is.
Deze week ontving ik een Cohesion 3d Controller. Je merkt meteen een groot verschil in de aansturing van je stappen motoren en in de de werking van de machine. Veel rustiger en na goed instellen krijg je meteen strakker resultaat. Ik had even wat oriëntatie problemen! Nu nog wat configuratie aanpassen. Zodat de travel tussen tekenen aangepast kan worden in snelheid.

Hieronder een eerste ontwerpje

[Afbeelding]Correct gelaserd by Harold Content, on Flickr

Vanmiddag dan toch maar even die afzuiging regelen ne dan de stappenmotoren eiken.
Zodat een vierkant van 100x100mm ook exact die afmeting heeft.

Ik ken de controller niet maar als ik het goed zie is het relatief gezien een behoorlijk prijzige (tov de K40). Goed om te zien dat het resultaat beter is, maar dat mag dan ook wel voor ruim de helft van de rest van de laser.

Het lijkt dat je een groter bed hebt, wil je misschien delen wat je precies hebt gedaan ? Ik speel zelf nog met de gedachte het bed groter te maken dan ik nu heb, ongeveer 25x30 cm.

[harolda1980]

Ja de controller is prijzig, maar er zitten een aantal voordelen aan.
Je kan extra eindstops installeren, een Z bed aansluiten. En het aller belangrijkste is hij controleert je power van de laser. Via de kleuren in een tekening kun je lagen definiëren. en per laag de snelheid en power meegeven. En de volgorde definiëren. De software waar je mee werkt is Lightburn. Via Lightburn kun je ook de manier van snijden aangeven welke kant van de lijn hij pak. En je gehele manier van snijden optimaliseren. Zodat je in mijn geval van binnen naar buiten gaan snijden om fijner te kunnen werken.

Nee aan mijn bed is nog niks gewijzigd! ik heb alleen die irritante afzuiging weggezaagd. Moet nu nog eens even meten wat dat aan effectieve ruimte gaat opleveren. Vanmiddag als ik bezig ben zal ik eens meten wat dat oplevert!

[RobAkm]

Als ik groter zou gaan dan wordt het zelfbouw want dan kom je zo'n beetje op het zelfde bedrag uit als dat je de K40 gaat ombouwen en je kan veel onderdelen van de K40 hergebruiken, maar het is maar net waar je de machine voor wilt gebruiken.
Harold doet aan H0 modelbouw en dan is de K40 groot zat, maar als ik er een geweerkolf in wil stoppen om te graveren kom ik toch zeker 40cm te kort.
Zo ook met het controlerbord, wat wil je gaan doen, bij modelbouw vraagt het op precisie en als je planken gaat snijden of graveren is dat helemaal niet nodig.

[Pixelmagic]

RobAkm schreef op donderdag 11 maart 2021 @ 13:09:
Als ik groter zou gaan dan wordt het zelfbouw want dan kom je zo'n beetje op het zelfde bedrag uit als dat je de K40 gaat ombouwen en je kan veel onderdelen van de K40 hergebruiken, maar het is maar net waar je de machine voor wilt gebruiken.
Harold doet aan H0 modelbouw en dan is de K40 groot zat, maar als ik er een geweerkolf in wil stoppen om te graveren kom ik toch zeker 40cm te kort.
Zo ook met het controlerbord, wat wil je gaan doen, bij modelbouw vraagt het op precisie en als je planken gaat snijden of graveren is dat helemaal niet nodig.

De K40 is hier al een poosje aanwezig, ik heb dit topic gestart dus hergebruik ligt voor de hand. Tegelijk is plaatsing voor me een uitdaging als het groter word, dus sta open voor slimme ideeën om binnen de bestaande behuizing.

harolda1980 schreef op donderdag 11 maart 2021 @ 13:09:
Ja de controller is prijzig, maar er zitten een aantal voordelen aan.
Je kan extra eindstops installeren, een Z bed aansluiten. En het aller belangrijkste is hij controleert je power van de laser. Via de kleuren in een tekening kun je lagen definiëren. en per laag de snelheid en power meegeven. En de volgorde definiëren. De software waar je mee werkt is Lightburn. Via Lightburn kun je ook de manier van snijden aangeven welke kant van de lijn hij pak. En je gehele manier van snijden optimaliseren. Zodat je in mijn geval van binnen naar buiten gaan snijden om fijner te kunnen werken.

Nee aan mijn bed is nog niks gewijzigd! ik heb alleen die irritante afzuiging weggezaagd. Moet nu nog eens even meten wat dat aan effectieve ruimte gaat opleveren. Vanmiddag als ik bezig ben zal ik eens meten wat dat oplevert!

Bijzonder dat er nog endstops nodig zijn, met de nieuwe generatie controllers/drivers kan je veelal zonder, zoals bij mijn Prusa mk3s.

Voor mijn werk voldoet het standaard bord op dit moment, samen met k40whisperer, al zou ik graveren zoals je aanhaalt wel beter willen doen. Voorlopig staat hij op zolder totdat de schuur weer vorstvrij is, dan zie ik wel weer even verder wat ik ga uitbreiden.
