Zelf een powerwall bouwen

[SpongeRob]

cj1 schreef op dinsdag 3 september 2024 @ 11:33:
[quote]SpongeRob schreef op dinsdag 3 september 2024 @ 06:29:
@cj1 Ik zou het sowieso niet vertrouwen omdat het niet in het datablad staat.
/quote]

Dat polariteit niet genoemd staat in het Chinese gegevensblad lijkt mij inderdaad het juist antwoord.

ETI zet het bijvoorbeeld expliciet bij haar disconnectors op pagina 149:


[...]


Wat of welk type heb je dan zelf als (niet-Chinese) batterij MCCB of disconnector gekozen (in bestelling staan)?

Dat had ik een aantal dagen geleden al gepost.
Een betrouwbare MCCB is gewoon te duur, dus een dubbelpolige schakelaar met een Class-T zekering is dan een goed(koper) alternatief.

[habbekrats]

Nog iemand op yt die een issue aanstipt met een megazekering
YouTube: Operation Batteriespeicher - Darum sind Megafuses brandgefährlich 🔥🔥🔥

[cj1]

SpongeRob schreef op dinsdag 3 september 2024 @ 17:00:
[...]


Dat had ik een aantal dagen geleden al gepost.
Een betrouwbare MCCB is gewoon te duur, dus een dubbelpolige schakelaar met een Class-T zekering is dan een goed(koper) alternatief.

Aha, de Marinco Pro Installer 400A Double Pole Battery Switch - MC10 à € 76 als scheider.

[ Voor 10% gewijzigd door cj1 op 03-09-2024 17:41 ]

[John245]

habbekrats schreef op dinsdag 3 september 2024 @ 17:25:
Nog iemand op yt die een issue aanstipt met een megazekering
YouTube: Operation Batteriespeicher - Darum sind Megafuses brandgefährlich 🔥🔥🔥

Thnx. Deze zal ik ook hier opnemen in de volgende versie.

[PCJR]

Ook hier even;
Vandaag mogelijk een goede oplossing gevonden;
https://www.dspa.nl/applications/energy-storage
De 12-1 is een klein device, van 10x2 cm ofzo. Wellicht kan ik die in elke diy box frotten. Heeft een auto ignite fuse, dus als een pack jekko gaat, is er iig iets dat fire suppression gaat doen En t kost nog geen 200 euro per device.

[habbekrats]

PCJR schreef op dinsdag 3 september 2024 @ 20:20:
Ook hier even;
Vandaag mogelijk een goede oplossing gevonden;
https://www.dspa.nl/applications/energy-storage
De 12-1 is een klein device, van 10x2 cm ofzo. Wellicht kan ik die in elke diy box frotten. Heeft een auto ignite fuse, dus als een pack jekko gaat, is er iig iets dat fire suppression gaat doen En t kost nog geen 200 euro per device.

Alleen gebruiken we voor een vaste batterij meestal LifePo4 en geen Lithium-Ion. Lifepo4 is een heeft een veel stabielere chemische samenstelling. Het is maar de vraag als je een 15kWh pack hebt wat een blusser uithaalt als de energietoevoer niet stopt.

[John245]

habbekrats schreef op dinsdag 3 september 2024 @ 21:06:
[...]

Alleen gebruiken we voor een vaste batterij meestal LifePo4 en geen Lithium-Ion. Lifepo4 is een heeft een veel stabielere chemische samenstelling. Het is maar de vraag als je een 15kWh pack hebt wat een blusser uithaalt als de energietoevoer niet stopt.

Je kan met een relais toch gewoon de batterij uitschakelen?

[Activate]

Je kan met een relais toch gewoon de batterij uitschakelen?

Je schakelt met een relais de batterij wel uit maar niet de Cel die in vlammen opgaat...

[habbekrats]

Activate schreef op woensdag 4 september 2024 @ 08:50:
[...]


Je schakelt met een relais de batterij wel uit maar niet de Cel die in vlammen opgaat...

Dat valt met Lifepo4 heel erg mee, die cellen branden nagenoeg niet. Wel alle kunststof erom heen. Lifepo4 bevat in verhouding heel weinig lithium.
Als de sluiting weg is wordt er geen hitte meer gemaakt.
Kijk maar eens naar dit YT filmpje van iemand die tijdens de montage even sluiting maakt.
YouTube: short circuit 48V/240Ah Li-Ion battery

Of hier brandweermannen test
YouTube: Dangerous vs. Safe batteries, Explosion and fire test!
Lifepo4 kan in verhouding heel wat mishandeling weerstaan.
De meest voor komende oorzaak zie ik als de zekering niet stuk gaat de bekabeling begint te roken en brandende isolatie de boel laten aftikken.

[ Voor 22% gewijzigd door habbekrats op 04-09-2024 10:20 ]

[Activate]

Het filmpje zegt me niet zoveel, dit is een sluiting buiten de batterij en hij wotd snel verholpen waardoor er geen sluiting meer overblijft..

Het grootse probleem ontstaat wanneer er in de batterij een sluiting plaatsvind lijkt me, deze kan men niet afschakelen en wat gebeurt er dan?

[habbekrats]

Activate schreef op woensdag 4 september 2024 @ 10:08:
Het filmpje zegt me niet zoveel, dit is een sluiting buiten de batterij en hij wotd snel verholpen waardoor er geen sluiting meer overblijft..

Het grootse probleem ontstaat wanneer er in de batterij een sluiting plaatsvind lijkt me, deze kan men niet afschakelen en wat gebeurt er dan?

Dat kun je goed zien in het 2e filmpje, kortsluittest lifepo4. De batterij wordt bol maar brand ontstaat er niet. Daartegen over is een lithium ion een brandbom.

[PCJR]

habbekrats schreef op woensdag 4 september 2024 @ 09:48:
[...]

Dat valt met Lifepo4 heel erg mee, die cellen branden nagenoeg niet. Wel alle kunststof erom heen. Lifepo4 bevat in verhouding heel weinig lithium.
Als de sluiting weg is wordt er geen hitte meer gemaakt.
Kijk maar eens naar dit YT filmpje van iemand die tijdens de montage even sluiting maakt.
YouTube: short circuit 48V/240Ah Li-Ion battery

Of hier brandweermannen test
YouTube: Dangerous vs. Safe batteries, Explosion and fire test!
Lifepo4 kan in verhouding heel wat mishandeling weerstaan.
De meest voor komende oorzaak zie ik als de zekering niet stuk gaat de bekabeling begint te roken en brandende isolatie de boel laten aftikken.

Wellicht dan efficienter (betere keuze) om bij/boven de installatie 1 aerosol unit te hangen met een rookdetectie of hitte detectie,... dan in de accupack zelf een klein aerosol device te monteren. Bedenk me dat de kans vele malen groter is dat bij een verbinding of kabel iets gaat roken, dan in de cellen zelf.

[cj1]

Berke84 schreef op zaterdag 31 augustus 2024 @ 10:55:
[...]

...Ik heb het BEP Marine / Marinco / Mastvolt broertje hiervan in gebruik (enkel polige variant) en ondanks hij 400A rating heeft, wordt hij flink warm bij 135A continuous. Zoals je kan zien op de foto, zit het intern in de schakelaar, niet bij de aansluitingen.

Ik ben benieuwd naar overgangsweerstand van de Pro Installer 400A schakelaar. Heb je die "contact resistance" gemeten?

@SpongeRob
In het datasheet staat dat de Pro Installer 400A schakelaar geen lastscheider is. Vereist Consuel een dubbelpolige scheider of lastscheider?

[habbekrats]

Een deftige ABB dc lastscheider OTDC250E02 doet in NL de nodige euro's.
Ik kan hem hier in Griekenland voor 180 euro ex verzendkosten krijgen.
Dan zou ik daar 5 van nodig zijn , 2x batterij 3 x victron

Ik vraag mij af als je een standaard set koopt ik denk niet dat daar een lastscheider inzit. Waarschijnlijk wel een zekering.

Een goedkopere oplossing kan zijn een Anderson connector. Dit is waarschijnlijk een eenmalige lastscheider. Maar als je eerst je BMS uit zet kan het een prima scheider zijn.

[John245]

cj1 schreef op woensdag 4 september 2024 @ 10:46:
[...]


Ik ben benieuwd naar overgangsweerstand van de Pro Installer 400A schakelaar. Heb je die "contact resistance" gemeten?

@SpongeRob
In het datasheet staat dat de Pro Installer 400A schakelaar geen lastscheider is. Vereist Consuel een dubbelpolige scheider of lastscheider?

Jammer dat mijn Frans zo slecht is

[John245]

PCJR schreef op woensdag 4 september 2024 @ 10:37:
[...]


Wellicht dan efficienter (betere keuze) om bij/boven de installatie 1 aerosol unit te hangen met een rookdetectie of hitte detectie,... dan in de accupack zelf een klein aerosol device te monteren. Bedenk me dat de kans vele malen groter is dat bij een verbinding of kabel iets gaat roken, dan in de cellen zelf.

Ja het nadeel is dat bijvoorbeeld de FP20 een blusvolume (netto ruimte) van 0.20 m³ heef (ca Euro 100)

FP200 Blusvolume (netto ruimte) 2.00 m³ (ca. Euro 500)

[PCJR]

John245 schreef op woensdag 4 september 2024 @ 12:08:
[...]

Ja het nadeel is dat bijvoorbeeld de FP20 een blusvolume (netto ruimte) van 0.20 m³ heef (ca Euro 100)

FP200 Blusvolume (netto ruimte) 2.00 m³ (ca. Euro 500)

K nijg meer naar t spul van DSPA.

[John245]

PCJR schreef op woensdag 4 september 2024 @ 12:13:
[...]


K nijg meer naar t spul van DSPA.

Bij DSPA kan ik niet echt vinden of dat de overige apparatuur in je ruimte vernietigt.

Heb je toevallig prijzen van DSPA?

[PCJR]

John245 schreef op woensdag 4 september 2024 @ 12:25:
[...]

Bij DSPA kan ik niet echt vinden of dat de overige apparatuur in je ruimte vernietigt.

Heb je toevallig prijzen van DSPA?

Volgens mij zit er bij die 2 merken gewoon aerosol in. Vernietigd niks denk ik.

Enige dat ik heb:
12-serie; de DSPA 12-1 zou geschikt zijn om het volume (ca. 70 x 40 x 30 cm.) van uw battery box te beschermen. Incl. een thermocord als activatie zou deze € 158,-/st. excl. BTW kosten vrij geleverd in Nederland.

[John245]

PCJR schreef op woensdag 4 september 2024 @ 12:35:
[...]


Volgens mij zit er bij die 2 merken gewoon aerosol in. Vernietigd niks denk ik.

Enige dat ik heb:
12-serie; de DSPA 12-1 zou geschikt zijn om het volume (ca. 70 x 40 x 30 cm.) van uw battery box te beschermen. Incl. een thermocord als activatie zou deze € 158,-/st. excl. BTW kosten vrij geleverd in Nederland.

Klinkt interessant. En dat is als de DSPA unit in een open ruimte is geplaats?

Ik denk ook dat het niks vernietigd. Maar FP claimt het en DSPA niet (althans ik kan het niet vinden).

[cj1]

PCJR schreef op vrijdag 19 juli 2024 @ 13:07:
[...]


Geen id, ik heb ook nog een baan, 2 kids en wil nog slapen. Ik heb niet altijd veel tijd om alles tot de laatste micron uit te vogelen

Mccb van ali, die dihool of die nanque.

De 2-polig Dihool is sowieso (afgezien van bi-polair of niet) ongeschikt voor een 48V batterij. Op de behuizing staat afgedrukt:

Ue: 120V-500V

(De enkelpolige Dihool DC MCCB is wel inzetbaar vanaf 12V volgens de opdruk op de behuizing).

Zo blijft alleen de NanQue over. En van de NQCM1 / NQCM1B is nog de vraag of die echt bipolair is...

@PCJR Welke MCCB heb je uiteindelijk bij Ali besteld?

[ Voor 9% gewijzigd door cj1 op 04-09-2024 12:48 ]

[SpongeRob]

cj1 schreef op woensdag 4 september 2024 @ 10:46:
[...]


Ik ben benieuwd naar overgangsweerstand van de Pro Installer 400A schakelaar. Heb je die "contact resistance" gemeten?

@SpongeRob
In het datasheet staat dat de Pro Installer 400A schakelaar geen lastscheider is. Vereist Consuel een dubbelpolige scheider of lastscheider?

Ze verlangen een noodschakeling, dus in principe een lastscheider.
Als ik echter rondkijk op de diverse fora zie ik overal van die Chinese Victron achtige schakelaars, dus ik ga er vanuit dat dat geaccepteerd wordt.

[PCJR]

John245 schreef op woensdag 4 september 2024 @ 12:38:
[...]

Klinkt interessant. En dat is als de DSPA unit in een open ruimte is geplaats?

Ik denk ook dat het niks vernietigd. Maar FP claimt het en DSPA niet (althans ik kan het niet vinden).

https://www.dropbox.com/s...3lupswidhilxsljyvzxi&dl=0

[PCJR]

cj1 schreef op woensdag 4 september 2024 @ 12:41:
[...]


[...]


@PCJR Welke MCCB heb je uiteindelijk bij Ali besteld?

Geen. Vond t ook maar half half, tot nu dan.
Ik plaats denk ik een 250a of 300a tclass + een draai dc switch (die rode van victron ofzo).

Mijn deye doet 240a max. Denk dan beter een 300a tclass he?

[cj1]

PCJR schreef op woensdag 4 september 2024 @ 13:17:
[...]


Geen. Vond t ook maar half half, tot nu dan.
Ik plaats denk ik een 250a of 300a tclass + een draai dc switch (die rode van victron ofzo).

Mijn deye doet 240a max. Denk dan beter een 300a tclass he?

Op zich is zo'n MCCB niet half half. Maar wat je via Ali in je brievenbus krijgt wel.

NanQue maakt wel degelijk niet-gepolariseerde NQCM1 MCCB's. Als de NQCM1's unipolair zijn dan staat er vermoedelijk "Non-Polarized" en "+/-" "-/+" als poolaanduidingen expliciet op de behuizing getuige deze afbeelding op Nanquele.net:


Voor mij blijft daarom alleen de Chinese ZJ Beny / ZBeny MCCB (BDM / BDM-250) over die expliciet wordt verkocht als non-polarized. Exclusief verzendkosten vanuit China exclusief BTW < €50 per stuk bij afname van 8 stuks. Die BDM-250 is weer enkelpolig omdat de 2 polen aan één zijde zijn gebrugd, dus maximaal 125A 2P. Dus ook ZBeny valt af.

Herstel: met deze niet Ali US$ 85 250A non-polarized NanQue NQCM1Z durf ik een bestelling wel iets beter aan. Ware het niet dat het zo'n vage webshop is met deels latijnse teksten en gedupliceerde inhoud bij de FAQ's.

T-class, zegt niet alles. Het gaat volgens mij om de karakteristiek/curve, de stroom die de geleider kan verdragen, en dat de beveiliging een relatief lage foutstroom altijd binnen (<) 5 seconde afschakelt.

[ Voor 9% gewijzigd door cj1 op 04-09-2024 14:27 . Reden: Herstel ingevoegd ]

[Cyrus The Virus]

cj1 schreef op woensdag 4 september 2024 @ 14:04:
[...]


Op zich is zo'n MCCB niet half half. Maar wat je via Ali in je brievenbus krijgt wel.

NanQue maakt wel degelijk niet-gepolariseerde NQCM1 MCCB's. Als de NQCM1's unipolair zijn dan staat er vermoedelijk "Non-Polarized" en "+/-" "-/+" als poolaanduidingen expliciet op de behuizing getuige deze afbeelding op Nanquele.net:
[Afbeelding]

Voor mij blijft daarom alleen de Chinese ZJ Beny / ZBeny MCCB (BDM / BDM-250) over die expliciet wordt verkocht als non-polarized. Exclusief verzendkosten vanuit China exclusief BTW < €50 per stuk bij afname van 8 stuks. Die BDM-250 is weer enkelpolig omdat de 2 polen aan één zijde zijn gebrugd, dus maximaal 125A 2P. Dus ook ZBeny valt af.

Herstel: met deze niet Ali US$ 85 250A non-polarized NanQue NQCM1Z durf ik een bestelling wel aan.

T-class, zegt niet alles. Het gaat volgens mij om de karakteristiek/curve, de stroom die de geleider kan verdragen, en dat de beveiliging een relatief lage foutstroom altijd binnen (<) 5 seconde afschakelt.

Maar geen enkel keurings rapport van UL/CSA/TuV etc althans niet dat ik kan vinden.

[PCJR]

cj1 schreef op woensdag 4 september 2024 @ 14:04:
[...]


Op zich is zo'n MCCB niet half half. Maar wat je via Ali in je brievenbus krijgt wel.

NanQue maakt wel degelijk niet-gepolariseerde NQCM1 MCCB's. Als de NQCM1's unipolair zijn dan staat er vermoedelijk "Non-Polarized" en "+/-" "-/+" als poolaanduidingen expliciet op de behuizing getuige deze afbeelding op Nanquele.net:
[Afbeelding]

Voor mij blijft daarom alleen de Chinese ZJ Beny / ZBeny MCCB (BDM / BDM-250) over die expliciet wordt verkocht als non-polarized. Exclusief verzendkosten vanuit China exclusief BTW < €50 per stuk bij afname van 8 stuks. Die BDM-250 is weer enkelpolig omdat de 2 polen aan één zijde zijn gebrugd, dus maximaal 125A 2P. Dus ook ZBeny valt af.

Herstel: met deze niet Ali US$ 85 250A non-polarized NanQue NQCM1Z durf ik een bestelling wel iets beter aan. Ware het niet dat het zo'n vage webshop is met deels latijnse teksten en gedupliceerde inhoud bij de FAQ's.

T-class, zegt niet alles. Het gaat volgens mij om de karakteristiek/curve, de stroom die de geleider kan verdragen, en dat de beveiliging een relatief lage foutstroom altijd binnen (<) 5 seconde afschakelt.

Zou je dan in mijn geval voor een dc draaiknopje gaan + tclass 250/300, of die mccb(300A dan?) ?https://www.nanquele.net/products/dc-mccb?_pos=1&_sid=1ee17961f&_ss=r

Gezien dit plaatje, wil ik die gok wel wagen om deze te bestellen op die site, of op ali (express of baba).
https://www.nanquele.net/...pg?v=1712816672&width=990
edit: sorry dit zegt niks over + en - omdraaien lol...

[cj1]

PCJR schreef op woensdag 4 september 2024 @ 14:52:
[...]


... wil ik die gok wel wagen om deze te bestellen op die site, of op ali (express of baba).

Nanquele.net antwoord ontwijkend of er nu wel of geen gepolariseerde versie geleverd gaat worden. Zonder een duidelijk ja/nee antwoord op die vraag, ga ik nergens bestellen.

[PCJR]

cj1 schreef op woensdag 4 september 2024 @ 14:59:
[...]


Nanquele.net antwoord ontwijkend of er nu wel of geen gepolariseerde versie geleverd gaat worden. Zonder een duidelijk ja/nee antwoord op die vraag, ga ik nergens bestellen.

ja lastig, heb al gemaild naar dat maffe adres. Waar/hoe krijg jij antwoord??

https://nl.aliexpress.com...%21X&gatewayAdapt=glo2nld

Dit is volgens mij de Ali shop ervan...


https://www.alibaba.com/p...er.d_title.5edc13a0OPs3CZ
Vond deze nog, onderin de tekst staat: No Polarity
?

[ Voor 13% gewijzigd door PCJR op 04-09-2024 15:37 ]

[Seegers5]

PCJR schreef op woensdag 4 september 2024 @ 15:16:
[...]


ja lastig, heb al gemaild naar dat maffe adres. Waar/hoe krijg jij antwoord??

https://nl.aliexpress.com...%21X&gatewayAdapt=glo2nld

Dit is volgens mij de Ali shop ervan...


https://www.alibaba.com/p...er.d_title.5edc13a0OPs3CZ
Vond deze nog, onderin de tekst staat: No Polarity
?

Ik heb er twee in mijn systeem zitten en ze voelen degelijk aan en zien er prima uit, heb er nog een spare liggen die ik wel kan open schroeven om wat foto’s van het binnenwerk te maken als iemand daar interesse aan heeft.

[DiXY]

Misschien is een Chint NM8NDC-xxxx MCCB nog een idee?
Zijn wel stukje duurder als de gemiddele MCCB op Ali maar heeft zelfs een KEMA-KEUR!

Bron uit officiële database

Hier de link naar de database: link

Hier de hele lijst met de zoek woorden:

[cj1]

Seegers5 schreef op woensdag 4 september 2024 @ 16:28:
[...]


Ik heb er twee in mijn systeem zitten en ze voelen degelijk aan en zien er prima uit, heb er nog een spare liggen die ik wel kan open schroeven om wat foto’s van het binnenwerk te maken als iemand daar interesse aan heeft.

Dank voor het aanbod.

Liever een foto van de voorzijde, een meting van de contactweerstand, en/of wat temperatuurmetingen onder een flinke belasting..

[Seegers5]

cj1 schreef op woensdag 4 september 2024 @ 16:33:
[...]


Dank voor het aanbod.

Liever een foto van de voorzijde, een meting van de contactweerstand, en/of wat temperatuurmetingen onder een flinke belasting..

Zit nu nog voor het werk in het buitenland maar zal vrijdag avond wel even de miliohm meter er aan hangen en de thermische camera uit de mottenballen trekken👍🏻

[PCJR]

Seegers5 schreef op woensdag 4 september 2024 @ 16:36:
[...]


Zit nu nog voor het werk in het buitenland maar zal vrijdag avond wel even de miliohm meter er aan hangen en de thermische camera uit de mottenballen trekken👍🏻

Of je kunt 2 testjes doen:
1. 200A de accu injagen en dan de switch flippen
2. 200A uit de accu trekken en de switch flippen

[cj1]

DiXY schreef op woensdag 4 september 2024 @ 16:32:
Misschien is een Chint NM8NDC-xxxx MCCB nog een idee?
Zijn wel stukje duurder als de gemiddele MCCB op Ali maar heeft zelfs een KEMA-KEUR!

In combinatie met een smeltpatroon zou een NM8NSD-250 DC 2P met 0,4 milliohm overgangsweerstand per pool à EUR 86 excl. BTW voldoende moeten zijn, of niet?

[John245]

Seegers5 schreef op woensdag 4 september 2024 @ 16:28:
[...]


Ik heb er twee in mijn systeem zitten en ze voelen degelijk aan en zien er prima uit, heb er nog een spare liggen die ik wel kan open schroeven om wat foto’s van het binnenwerk te maken als iemand daar interesse aan heeft.

Misschien kun je op de spare de test doen die op het eerder gedeelde filmpje te zien is. Weten we gelijk hoe degelijk ze zijn.

[DiXY]

cj1 schreef op woensdag 4 september 2024 @ 16:48:
[...]

In combinatie met een smeltpatroon zou een NM8NSD-250 DC 2P met 0,4 milliohm overgangsweerstand per pool à EUR 86 excl. BTW voldoende moeten zijn, of niet?

Als ik het eerder gelinkte certificaatnummer (33-121517) pak dan staat daar:

25 kA at 500 Vdc for 2P

dus dan lijkt mij een smeltveiligheid zelfs overbodig... maar ik heb nog niet alle informatie op een rijtje

EDIT: @cj1 let even op dat je nu een ander type gelinkt hebt voor die EUR 86... je zult wel even moeten controleren of dit type ook KEMA heeft gekregen voor DC... de verkoper kan er wel DC bij zetten maar dat wil niet zeggen dat hij daar ook voor geschikt is.
> De Chint NM8NDC serie lijkt volledig gekeurd op DC spanning door KEMA

[ Voor 20% gewijzigd door DiXY op 04-09-2024 17:28 ]

[DavidZH]

Seegers5 schreef op woensdag 4 september 2024 @ 16:28:
[...]


Ik heb er twee in mijn systeem zitten en ze voelen degelijk aan en zien er prima uit, heb er nog een spare liggen die ik wel kan open schroeven om wat foto’s van het binnenwerk te maken als iemand daar interesse aan heeft.

Als je dat doet: Let op je vingers! Er zitten dikke veren in onder spanning. Als je er tussen komt levert dat zeker schade op. Ook kunnen ze wegspringen.

Maar ik ben ook wel benieuwd naar de constructie. Vooral de bluskamers in de schakelaar.

[cj1]

DiXY schreef op woensdag 4 september 2024 @ 16:58:
[...]
EDIT: @cj1 let even op dat je nu een ander type gelinkt hebt voor die EUR 86... je zult wel even moeten controleren of dit type ook KEMA heeft gekregen voor DC... de verkoper kan er wel DC bij zetten maar dat wil niet zeggen dat hij daar ook voor geschikt is.
> De Chint NM8NDC serie lijkt volledig gekeurd op DC spanning door KEMA

Dat klopt, ik het gelinkt naar de schakelaar-versie (disconnector) van de NM8N. De informatie komt niet van de verkoper maar uit de Chint NM8N catalogus 2024. De NM8N breaker versie vindt ik te kostbaar: € 266. Voor datzelfde geld kan ik een Noark Ex9M DC TM kopen met 5 jaar Europese garantie.

Oh jée, beter de Chint catalogus lezen. Op pagina 1: NOARK (Electric Europe s.r.o.) = onderdeel van Chint.

Terzijde: het smeltpatroon heb ik inmiddels gekocht en binnen. Zo'n Marinco / BEP / Victron DC schakelaar genereert mij te veel warmte, en moet eigenlijk na iedere schakelactie onder last of met een flinke inrush vervangen worden.

Ik ben benieuwd naar de NanQue resultaten van @Seegers5. Hopelijk gaat het om de NQCM1 versie met de opdruk "Non-polarized".

[SpongeRob]

Op het diy solar forum staan ook de nodige discussies wat betreft de MCCB's, daar staan ook foto's van uit elkaar gehaalde Chinese MCCB's.

https://diysolarforum.com...t-polarized-or-not.73011/
https://diysolarforum.com...battery-protection.49824/
https://diysolarforum.com...s-polarized-or-not.36222/

Overigens heb ik vandaag de BEP-770D binnen gekregen en het viel me enigszins tegen dat deze niet geveerd is.
De inschakeling gebeurt al na de knop minder dan 10 graden te verdraaien wat me het idee geeft dat zelfs bij een kleine last de schakelaar niet uit zal schakelen en de vlamboog in stand zal houden door de kleine afstand tussen de contacten.

[ Voor 29% gewijzigd door SpongeRob op 04-09-2024 21:02 ]

[RikHa]

Pfff... Kunnen jullie niet een nieuw topic starten; "Gezemel over zekeringen" ofzo? Begint een beetje uit de hand te lopen deze discussie.

[John245]

RikHa schreef op woensdag 4 september 2024 @ 21:24:
Pfff... Kunnen jullie niet een nieuw topic starten; "Gezemel over zekeringen" ofzo? Begint een beetje uit de hand te lopen deze discussie.

Er is een topic Veiligheid Energy Storage System (ESS)

[DiXY]

cj1 schreef op woensdag 4 september 2024 @ 20:22:
[...]


Dat klopt, ik het gelinkt naar de schakelaar-versie (disconnector) van de NM8N. De informatie komt niet van de verkoper maar uit de Chint NM8N catalogus 2024. De NM8N breaker versie vindt ik te kostbaar: € 266. Voor datzelfde geld kan ik een Noark Ex9M DC TM kopen met 5 jaar Europese garantie.

Oh jée, beter de Chint catalogus lezen. Op pagina 1: NOARK (Electric Europe s.r.o.) = onderdeel van Chint.

Terzijde: het smeltpatroon heb ik inmiddels gekocht en binnen. Zo'n Marinco / BEP / Victron DC schakelaar genereert mij te veel warmte, en moet eigenlijk na iedere schakelactie onder last of met een flinke inrush vervangen worden.

Ik ben benieuwd naar de NanQue resultaten van @Seegers5. Hopelijk gaat het om de NQCM1 versie met de opdruk "Non-polarized".

Ik had nog niet zover gekeken, het klopt je had gelinkt naar de SD (Switch disconnector, volgens de catalogus) Deze heeft geen geregistreerde certificaten bij KEMA. Ten minste als ik zoek op NM8NSD krijg ik geen resultaten.

OP de zelfde website die waar jij je SD hebt gevonden heb ik een nm8nDC-250-tm-200-2p gevonden voor 89,-
> https://lampa.lv/nm8ndc-250b-tm-200-2p-6937025512895

geen idee of lampa.lv een betrouwbare shop is

[DiXY]

RikHa schreef op woensdag 4 september 2024 @ 21:24:
Pfff... Kunnen jullie niet een nieuw topic starten; "Gezemel over zekeringen" ofzo? Begint een beetje uit de hand te lopen deze discussie.

Een zekering hoort ook bij een power wall toch? Maar das mijn mening, mijn mening is ook dat er teveel topics zijn die dit onderwerp enigszins behandelen lopen, maar goed.

[John245]

DiXY schreef op woensdag 4 september 2024 @ 21:30:
[...]

Een zekering hoort ook bij een power wall toch? Maar das mijn mening, mijn mening is ook dat er teveel topics zijn die dit onderwerp enigszins behandelen lopen, maar goed.

Er is een topic Veiligheid Energy Storage System (ESS) Misschien is het daar meer op zijn plek.

[PCJR]

cj1 schreef op woensdag 4 september 2024 @ 14:59:
[...]


Nanquele.net antwoord ontwijkend of er nu wel of geen gepolariseerde versie geleverd gaat worden. Zonder een duidelijk ja/nee antwoord op die vraag, ga ik nergens bestellen.

-> die categorie aardbewoners zegt nog wel vaker natuurlijk "maar wat" dus ik heb ff datasheet gevraagd en waar het dan echt staat

Lol;


edit: is dit nog iets? https://www.ebay.de/itm/335451991395?var=544872771626

[ Voor 29% gewijzigd door PCJR op 05-09-2024 10:17 ]

[cj1]

DiXY schreef op woensdag 4 september 2024 @ 21:27:
[...]

..
Op dezelfde website die waar jij je SD hebt gevonden heb ik een nm8nDC-250-tm-200-2p gevonden...

Hoe weten we nu of zo'n Chint nm8nDC-250-tm-200-2p wel of niet polarized is?

Non polarized gok ik vanwege de afbeelding in de catalogus op pagina 29: "7.1 Modes of down-lead":


Staat die informatie ook nog ergens in de tekst?

[cj1]

PCJR schreef op donderdag 5 september 2024 @ 07:51:
[...]
edit: is dit nog iets? https://www.ebay.de/itm/335451991395?var=544872771626

Geen idee, maar dat Solarlock.de verkoopt ook omgelabelde NanQue MCCB's als je naar het watermerk in de afbeelding met de maten kijkt:


@DavidZH Kun je op de onderstaande foto zien wat je wilt zien van de bluskamers?

[ Voor 19% gewijzigd door cj1 op 05-09-2024 11:10 . Reden: DavidZH ]

[MrFish]

Ik heb net de MidNite Solar MNEDC250 besteld bij Amazon, $167.52 incl shipping en belasting. Was lange tijd niet op voorraad, maar nu was er weer ééntje. Zal wel een paar weken duren voordat die binnen is. Ik zal mijn ervaringen delen. Deze staat op DIYsolarforum goed bekend en ik vond de prijs nog wel acceptabel.

Edit
Ter info, alternatieven die ik nog had gevonden:

• Carling FA1-B0-16-917-32A-BG (175 A)
• Carling CA2-P0-D6-917-622-MT (175 A, maar voor zover ik kon zien maar 5 kA of 10 kA breekcapaciteit)
• Carling FA1-B0-16-825-12A-BG (250 A; in principe is de MNEDC250 een rebrand van deze unit)

Maar ze zijn allemaal een stuk duurder en/of moeilijk leverbaar.

[ Voor 55% gewijzigd door MrFish op 05-09-2024 13:05 ]

[PCJR]

MrFish schreef op donderdag 5 september 2024 @ 11:28:
Ik heb net de MidNite Solar MNEDC250 besteld bij Amazon, $167.52 incl shipping en belasting. Was lange tijd niet op voorraad, maar nu was er weer ééntje. Zal wel een paar weken duren voordat die binnen is. Ik zal mijn ervaringen delen. Deze staat op DIYsolarforum goed bekend en ik vond de prijs nog wel acceptabel.

Edit
Ter info, alternatieven die ik nog had gevonden:

• Carling FA1-B0-16-917-32A-BG (175 A)
• Carling CA2-P0-D6-917-622-MT (175 A, maar voor zover ik kon zien maar 5 kA of 10 kA breekcapaciteit)
• Carling FA1-B0-16-825-12A-BG (250 A; in principe is de MNEDC250 een rebrand van deze unit)

Maar ze zijn allemaal een stuk duurder en/of moeilijk leverbaar.

Na enkele dagen wikken en wegen hier...... ik ga toch maar weer denk ik voor een tclass +

Betreft de Tclass, kan ik ergens info vinden hoe de juiste Ampere te kiezen?

[habbekrats]

@PCJR dat ligt eraan wat je wil beveiligen.

Vaak je bekabeling hiervoor zijn tabellen bij oa Victron te vinden. Ook schrijft Victron een beveiliging voor je omvormer voor. Bv Multiplus II 48/5000/70 beveiligen met 200A.

Overigens gebruik ik voor de beveiliging ook liever zekeringen dan automaten. Ik gebruik die Victron schakelaar ook maar vind het maar prut dingen.

[ Voor 25% gewijzigd door habbekrats op 05-09-2024 15:43 ]

[PCJR]

habbekrats schreef op donderdag 5 september 2024 @ 15:40:
@PCJR dat ligt eraan wat je wil beveiligen.

Vaak je bekabeling hiervoor zijn tabellen bij oa Victron te vinden. Ook schrijft Victron een beveiliging voor je omvormer voor. Bv Multiplus II 48/5000/70 beveiligen met 200A.

Overigens gebruik ik voor de beveiliging ook liever zekeringen dan automaten. Ik gebruik die Victron schakelaar ook maar vind het maar prut dingen.

Mijn Deye doet 240A. Dus die tclass gaat dan 250 of 300A zijn. Ik wil kabels, accu's etc. erachter beveiligen.
Die switch, heb je een (beter) alternatief?

[ Voor 3% gewijzigd door PCJR op 05-09-2024 16:10 ]

[habbekrats]

PCJR schreef op donderdag 5 september 2024 @ 15:46:
[...]


Mijn Deye doet 240A. Dus die tclass gaat dan 250 of 300A zijn. Ik wil kabels, accu's etc. erachter beveiligen.
Die switch, heb je een (beter) alternatief?

Ik ben een paar week niet in Nederland,

Ik kijk wat naar dit soort schakelaars
https://www.alibaba.com/p...may_like.4.3e772bb7Su0dBz


tüv

certificaat is alleen niet meer geldig

[ Voor 4% gewijzigd door habbekrats op 05-09-2024 16:53 ]

[habbekrats]

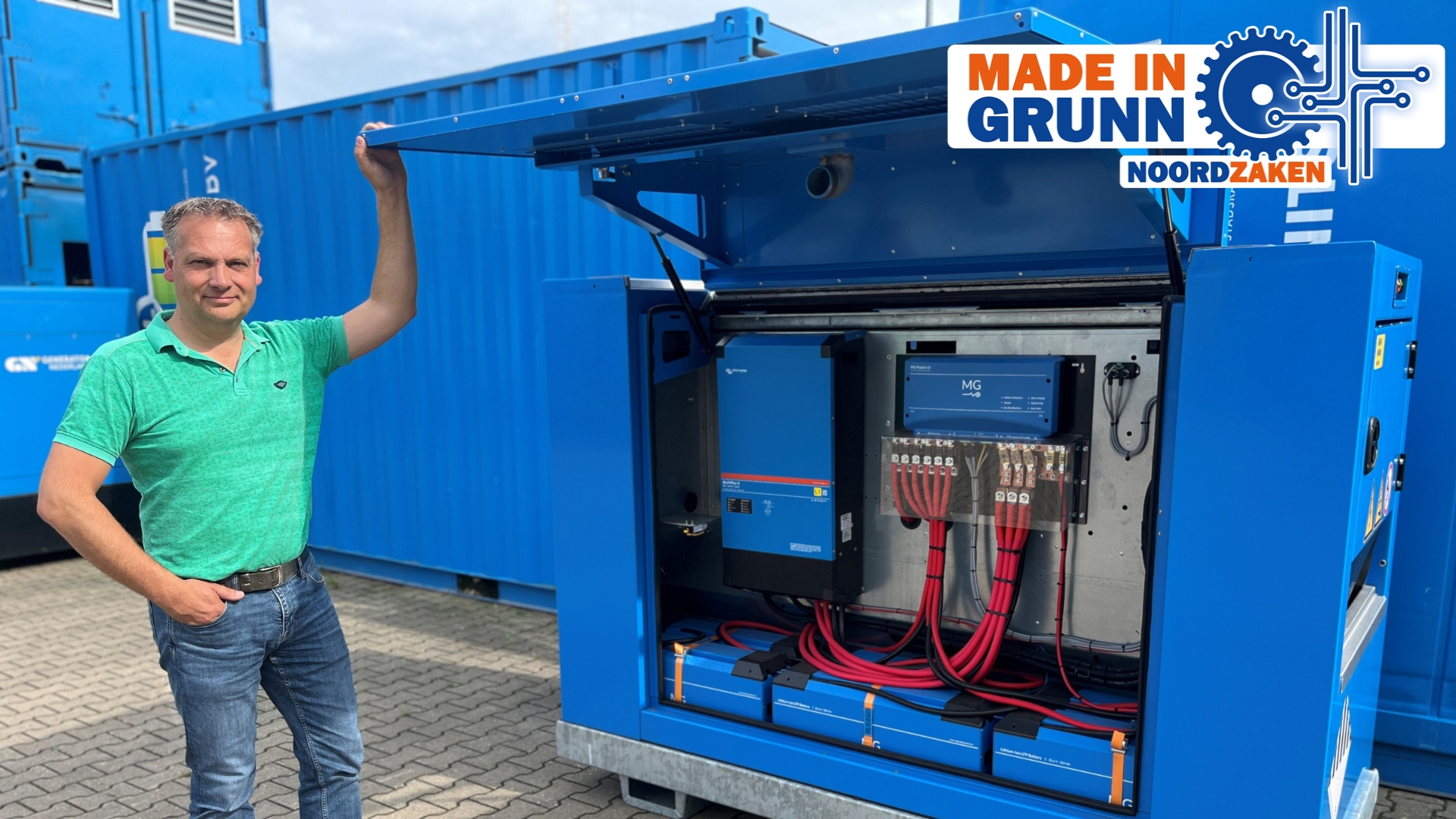

Victron heeft ook een XXL lynx de LV MG
https://www.mgenergysystems.eu/en/products/master-lv/

Toepassing zag als eerste hier
https://www.rtvnoord.nl/e...e-batterij-in-stadskanaal

Wat mij opviel is de zekeringen die toegepast worden op de foto te zien
lijken mega zekeringen?

[V_ger]

habbekrats schreef op zaterdag 7 september 2024 @ 09:02:
Victron heeft ook een XXL lynx de LV MG
https://www.mgenergysystems.eu/en/products/master-lv/

Toepassing zag als eerste hier
https://www.rtvnoord.nl/e...e-batterij-in-stadskanaal

Wat mij opviel is de zekeringen die toegepast worden op de foto te zien
[Afbeelding] lijken mega zekeringen?

Megas voor de kant van de omvormers is prima. Alleen voor de batterij zijde niet toereikend.

[Ethirty]

Is een custom aanpassing zo te zien, de binnenkant van die MG LV ziet er vrijwel hetzelfde uit als de normale Lynx? Alleen extra shunt ingebouwd?

[habbekrats]

@Ethirty klok de eerste Victron link maar eens aan, een 400A versie zit rond de 1200 euro.

[Ethirty]

habbekrats schreef op zaterdag 7 september 2024 @ 10:11:
@Ethirty klok de eerste Victron link maar eens aan, een 400A versie zit rond de 1200 euro.

Die site had ik bekeken, er is geen afbeelding die wat anders laat zien dan interne zekeringen. Zal vooral gaan over de interne busbar en shunt. En het is een premium merk, heb je wel eens gezien wat ze voor zo'n MG accu durven te vragen

[habbekrats]

@Ethirty Gewoon je eigen accu set toepassen zou toch ook kunnen. Apparaat communiceert direct met he Victron spullen via VE.CAN .
LFP wordt ondersteund.
Maar 1 apparaat bevat dan ingaand shunt uitgaand en precharge functie.
Dat kun je met 2 x lynx en smart bms doen maar dan lijkt mij dit een stuk eenvoudiger aan te sluiten.
Ik heb mijn kast zover klaar anders had voor mij dit best een strakke oplossing geweest.
Ook zijn de uitgangen schakelbaar dus geen losse schakelaars meer nodig.
Vragen die je zou moeten stellen kan het overweg met bv een JK bms?

[John245]

Vandaag de pictogrammen op het ESS/EOS aangebracht.

[Q]

John245 schreef op zaterdag 7 september 2024 @ 11:34:
Vandaag de pictogrammen op het ESS/EOS aangebracht.

[Afbeelding]

[Afbeelding]

Ik vind jouw installatie echt super netjes en fantastisch, maar om het af te maken mis ik persoonlijk één dingetje:



Aangesloten op de cerbo, dat zou het helemaal afmaken ;-) maar dat is mijn mening

P.S. niet voor de sier, hij schakelt ook direct de mutiplussen uit en meer indien mogelijk/nuttig.

[ Voor 3% gewijzigd door Q op 07-09-2024 15:57 ]

[John245]

Q schreef op zaterdag 7 september 2024 @ 15:56:
[...]


Ik vind jouw installatie echt super netjes en fantastisch, maar om het af te maken mis ik persoonlijk één dingetje:

[Afbeelding]

Aangesloten op de cerbo, dat zou het helemaal afmaken ;-) maar dat is mijn mening

P.S. niet voor de sier, hij schakelt ook direct de mutiplussen uit en meer indien mogelijk/nuttig.

Je heb gelijk en daar wordt aan gewerkt.

Ik wil met Pliz* componenten (bijvoorbeeld Pilz PNOZ x2.1) een echte noodstop maken met de volgende functionaliteit:

• Afschakelen MP's
• Afschakelen Pylontech's
• Noodstop op 2 locaties (in afwachting van advies van de brandweer)

@Q
Waarom zou jij de noodstop op de CerboGX doen en niet bedraad op de MultiPlus?

*Het voordeel van Pliz is dat het zeer modulair is.

[Q]

John245 schreef op zaterdag 7 september 2024 @ 16:07:
[...]

Je heb gelijk en daar wordt aan gewerkt.

Ik wil met Pliz* componenten (bijvoorbeeld Pilz PNOZ x2.1) een echte noodstop maken met de volgende functionaliteit:

• Afschakelen MP's
• Afschakelen Pylontech's
• Noodstop op 2 locaties (in afwachting van advies van de brandweer)

@Q
Waarom zou jij de noodstop op de CerboGX doen en niet bedraad op de MultiPlus?

*Het voordeel van Pliz is dat het zeer modulair is.

Niet specifiek, op de MP is veiliger waarschijnlijk

[John245]

Q schreef op zaterdag 7 september 2024 @ 16:40:
[...]


Niet specifiek, op de MP is veiliger waarschijnlijk

Ja er zit daarvoor een speciaal contact op de MP's om je noodstop aan te verbinden.

[habbekrats]

@Q dat is eigenlijk geen noodstop knop, die moet geel met rode knop zijn. Neem liefst 1 die je moet draaien om terug te zetten.

Noodstop schakelen via de Cerbo lijkt mij onveilig. Geen verbinding Cerbo multiplus dan blijft de zaak gewoon in bedrijf. Die door geluste klemmen op de Multiplus zijn daar voor bedoeld.

[John245]

habbekrats schreef op zaterdag 7 september 2024 @ 16:50:
@Q dat is eigenlijk geen noodstop knop, die moet geel met rode knop zijn. Neem liefst 1 die je moet draaien om terug te zetten.

Noodstop schakelen via de Cerbo lijkt mij onveilig. Geen verbinding Cerbo multiplus dan blijft de zaak gewoon in bedrijf. Die door geluste klemmen op de Multiplus zijn daar voor bedoeld.

@Q Hier een hele verzameling noodstoppen.

[Q]

habbekrats schreef op zaterdag 7 september 2024 @ 16:50:
@Q dat is eigenlijk geen noodstop knop, die moet geel met rode knop zijn. Neem liefst 1 die je moet draaien om terug te zetten.

Noodstop schakelen via de Cerbo lijkt mij onveilig. Geen verbinding Cerbo multiplus dan blijft de zaak gewoon in bedrijf. Die door geluste klemmen op de Multiplus zijn daar voor bedoeld.

Gaat meer om het idee, je hebt inhoudelijk gelijk.

[habbekrats]

Mocht je een noodstop relais gebruiken dan mag je wel nadenken waar je de voeding weg haalt. Voeden de verkeerde bron en de boel gaat nooit weer aan.

Bij een stroomstoring als je niet thuis bent, wat dan?

Ik las ook op het forum dat bij een 3 fase systeem alleen L1 onderbroken hoeft te worden, L2 en L3 volgenn vanzelf door de missende synchronisatie.

[ Voor 26% gewijzigd door habbekrats op 07-09-2024 18:15 ]

[John245]

habbekrats schreef op zaterdag 7 september 2024 @ 18:12:
Mocht je een noodstop relais gebruiken dan mag je wel nadenken waar je de voeding weg haalt. Voeden de verkeerde bron en de boel gaat nooit weer aan.

Bij een stroomstoring als je niet thuis bent, wat dan?

Ik las ook op het forum dat bij een 3 fase systeem alleen L1 onderbroken hoeft te worden, L2 en L3 volgenn vanzelf door de missende synchronisatie.

Ik dacht een I - 0 - II schakelaar te gebruiken en dan het noodstroom relais standaard aan te sluiten aan de noodstroom.

Voor het geval ik niet thuis ben zal er een goede instructie moeten komen voor mijn vriendin. Misschien een DUPS gebruiken zodat er met gemak een dag overbrugd wordt.

Inderdaad bij een 3 fase systeem gaan ze allemaal uit als er bij 1 van de 3 de brug "die nu aanwezig is" verbroken wordt.

Ik ben niet bang dat het nooit meer aan gaat. Je kan gewoon de bruggen weer terug plaatsen en bij de Pylontech's alle contact stekkers er uit trekken.

[DavidZH]

cj1 schreef op donderdag 5 september 2024 @ 11:06:
[...]

@DavidZH Kun je op de onderstaande foto zien wat je wilt zien van de bluskamers?

Dank! Redelijk. Tot 50 á 60V zou ik dit nog wel duren inzetten. Voor hogere spanningen, bijv. voor de Deye HV installaties zou ik dat niet zonder meer doen.

Even ter vergelijk: dit is hoe ABB het doet. Deze schakelaars (OTDC250GV11-ESS) zijn tot 1500V bruikbaar en hebben een breeksterkte van 50kA, mits correct afgezekerd. Bron



Als je met ABB DC wil gaan afzekeren kom je bij 200A op een Tmax XT4S uit waarbij per potentiaal 2 contacten in serie worden beveiligd.

Overigens, als hier lieden zijn die echt in de theorie van het beveiligen van LVDC willen duiken: hier een mooie whitepaper. En ja, ik vind ABB mooi spul maken. Beroepsmatig kom ik het heel veel tegen.Geen aandelen.

[Cyrus The Virus]

https://diysolarforum.com...ated-aug-16.88573/page-20

Hele discussie gaande met iemand van JK erbij, plus dat ze proberen te luisteren met community.

Ik had nog bug gevonden ik heb een BT proxy van de BMS naar HA met poll rate van 5 sec maar als ik dat doe gaat de RS485 communicatie soms de mist in. Ik zag DCL continue veranderen in HRM ik dacht huh hoe kan dat na wat dingen testen kwam ik erachter dat het de continue bluetooth comminicatie was. Bij 10 seconde gaat het ook nog mis.

[ Voor 3% gewijzigd door Cyrus The Virus op 08-09-2024 11:28 ]

[habbekrats]

@Cyrus The Virus Ik ben nog niet zover maar ik was van plan om iets volgens dit project te doen.
https://github.com/txubel...ts/jk_rs485_bms/README.md

Als ik een video van bv Andy kijk hoor ik elke 10 seconde een beep bluetooth connect. Daar zit ik niet op te wachten.

[Cyrus The Virus]

habbekrats schreef op zondag 8 september 2024 @ 13:15:
@Cyrus The Virus Ik ben nog niet zover maar ik was van plan om iets volgens dit project te doen.
https://github.com/txubel...ts/jk_rs485_bms/README.md

Als ik een video van bv Andy kijk hoor ik elke 10 seconde een beep bluetooth connect. Daar zit ik niet op te wachten.

Ja ik gebruiken een fork van die met losse m5stack module en dat werkt perfect behalve dat de rs485 communicatie daar onderlijd. Firmware issue.

[thys]

habbekrats schreef op zondag 8 september 2024 @ 13:15:
@Cyrus The Virus Ik ben nog niet zover maar ik was van plan om iets volgens dit project te doen.
https://github.com/txubel...ts/jk_rs485_bms/README.md

Als ik een video van bv Andy kijk hoor ik elke 10 seconde een beep bluetooth connect. Daar zit ik niet op te wachten.

Ik gebruik deze ook (via RS485) omdat ik Bt te onvoorspelbaar vind. En werkt uitstekend. Wel lastiger als je meerdere jk-bms in master/slave opstelling hebt. Maar dat heb ik niet.

[cj1]

Seegers5 schreef op woensdag 4 september 2024 @ 16:36:
[...]


Zit nu nog voor het werk in het buitenland maar zal vrijdag avond wel even de miliohm meter er aan hangen en de thermische camera uit de mottenballen trekken👍🏻

Hoe staat het er voor met de metingen aan de NanQue NQCM1?

[Cyrus The Virus]

thys schreef op zondag 8 september 2024 @ 16:55:
[...]


Ik gebruik deze ook (via RS485) omdat ik Bt te onvoorspelbaar vind. En werkt uitstekend. Wel lastiger als je meerdere jk-bms in master/slave opstelling hebt. Maar dat heb ik niet.

ja dat is ook mogelijk maar dit leek mij stuk makkelijker (had toevallig ook een M5 stack liggen).

In het midden gaat de BT connectie uit, volgens mij gaat er wat timing mis in the controller als je bluetooth gebruikt.



tevens op het DIY solar forum nu iemand met exact het zelfde issue zo lijkt als ik met mijn JK BMS heb.

[ Voor 6% gewijzigd door Cyrus The Virus op 09-09-2024 06:42 ]

[creon]

Ik heb nog de oude BMS van jk
En ik heb met behulp van een esp board en bluetooth een verbinding gemaakt naar home assistant
Daardoor blijft ook de bluetooth verbinding naar de BMS continue bezet zodat er geen andere Bluetooth verbinding meer mogelijk is naar de BMS
Als ik een instelling moet wijzigen in de BMS moet ik eerst de verbinding tussen esp en BMS verbreken voordat ik de BMS te zien krijg op mijn telefoon

[broekieman]

Wat zijn de prijzen waar jullie de Eve Lifepo4 280ah voor konden kopen?

[V_ger]

broekieman schreef op woensdag 11 september 2024 @ 18:17:
Wat zijn de prijzen waar jullie de Eve Lifepo4 280ah voor konden kopen?

1,5 jaar geleden betaalde ik precies 2x de helft. Dus nu is het ongeveer de helft. Wat wil je met deze vraag bereiken?

[Heronimo]

broekieman schreef op woensdag 11 september 2024 @ 18:17:
Wat zijn de prijzen waar jullie de Eve Lifepo4 280ah voor konden kopen?

Volgens mij is een tijd lang NKON al een van de meest interessante verkopers van LFP cellen. Dus zie hier: https://www.nkon.nl/rechargeable/lifepo4/prismatisch.html

[klaw]

Hallo iedereen,
Er zijn meerdere topics hopelijk is dit de juiste;
Ik ga thuis ook een energie opslag aanleggen en ik moet net als iedereen een paar aanpassingen te doen in mijn meterkast. Deze wil ik (ruim) van te voren doen.
Hieronder te zien de huidige situatie en wat ik van plan ben te plaatsen, dit is alleen het 400VAC schema.

Thuisbatt

Heeft iemand op of aanmerkingen zijn er misschien nog dingen die handig zijn om toe te voegen?

[habbekrats]

@klaw De voeding naar je victron 25A 0,03A lijkt mij niet handig. Ik zelf neem een 300mA Aardlekautomaat of ik ga mijn aardpen nog aanpassen naar < 1 ohm dan heb ik geen aardlek nodig.

Een selectieve heb je ook maar die zijn flink aan de prijs.

[broekieman]

V_ger schreef op woensdag 11 september 2024 @ 18:49:
[...]


1,5 jaar geleden betaalde ik precies 2x de helft. Dus nu is het ongeveer de helft. Wat wil je met deze vraag bereiken?

Ik heb er nog 32 staan en hoop dat ik ze kwijt kan voor dezelfde prijs. Weet iemand hoe ik de zonnepanelen mee kan nemen in dit overzicht?

[Heronimo]

broekieman schreef op donderdag 12 september 2024 @ 17:05:
[...]
Ik heb er nog 32 staan en hoop dat ik ze kwijt kan voor dezelfde prijs. Weet iemand hoe ik de zonnepanelen mee kan nemen in dit overzicht? [Afbeelding]

Gezien de prijsdalingen zou ik ze dan of snel verkopen of snel zelf in gebruik gaan nemen. Als je de NKON prijzen ziet zou ik niet snel meer dan 50 euro per cel betalen bij overname van een particulier.

[broekieman]

Heronimo schreef op donderdag 12 september 2024 @ 17:12:
[...]


Gezien de prijsdalingen zou ik ze dan of snel verkopen of snel zelf in gebruik gaan nemen. Als je de NKON prijzen ziet zou ik niet snel meer dan 50 euro per cel betalen bij overname van een particulier.

Ik zie bij NKON 2 prijzen voor dezelfde cel?

[DiXY]

broekieman schreef op donderdag 12 september 2024 @ 18:22:
[...]
Ik zie bij NKON 2 prijzen voor dezelfde cel?

dat heb je goed gezien en toch is er een verschil... wat is je vraag precies?

[ Voor 5% gewijzigd door DiXY op 12-09-2024 19:05 ]

[Atomic2005]

Is er technisch de mogelijkheid om een setup met bijvoorbeeld Victron Multiplus(sen) te koppelen aan 2 verschillende 3x25A aansluitingen?

Dit om te laden op de ene, en ontladen op de andere aansluiting.

[RudolfR]

Kan ik hier informeren naar tips voor het balanceren van LifePO4 batterijen?
Is in mijn geval geen zelfbouw, dus misschien is het off-topic, maar hoop dat de kennis hier aanwezig is.

Ik heb een 24V 100Ah batterij aangeschaft van Basen Green, maar bij 100% SoC gaat het (volgens mij) niet lekker.
Volgens Basen Green moet ik de batterij opladen met 28,8V, mag bij 29,2. (3,6 vs 3,65 per cel)
Van 1 cel krijg ik cell overvoltage error en zit ook boven de 3,65V.

Ik had de Victron lader 24V/12A eerst op het standaard LifePO4-profiel ingesteld, maar dan komt volgens mij niet uit Bulk (?). BMS blokkeert dan herhaaldelijk het laden.
Inmiddels heb ik de absorption verlaagd naar 28,0V om in absorption te komen. Dat lukt, laadstroom wordt daardoor lager, hooguit paar A, maar nog steeds blokkeert de BMS het laden.

Als ik Victron mag geloven is het wel iets van de lange adem, maar heb graag nog wat meer achtergrondinformatie om het beter te begrijpen en zeker te weten dat ik niet m'n pack verziek.
https://www.victronenergy...leshooting---support.html

Be 100% sure that the BMS controls the charger; dangerous cell overvoltage can occur if it is not. Check this by monitoring the cell voltages using the VictronConnect app. The voltage of the fully charged cells will slowly creep up until 3.7V has been reached. At this point, the BMS will disable the charger and the cell voltages will drop again. This process will continuously repeat until the balance is restored.

Iemand nog inzichten of bronnen om te delen? Losse cellen laden is me een brug te ver.

[ Voor 15% gewijzigd door RudolfR op 12-09-2024 19:35 ]

[Heronimo]

Atomic2005 schreef op donderdag 12 september 2024 @ 19:03:
Is er technisch de mogelijkheid om een setup met bijvoorbeeld Victron Multiplus(sen) te koppelen aan 2 verschillende 3x25A aansluitingen?

Dit om te laden op de ene, en ontladen op de andere aansluiting.

Zoek eens op PAP en SAP. Conclusie is dat ze niet fysiek aan elkaar verbonden mogen worden. Omschakelaar tussen de twee aansluitingen is (donker)grijs gebied.

[habbekrats]

@RudolfR Als je in het bms de celspanningen niet kunt zien is het wel wat gokken. Indien er geen actieve bms inzit is de methode wel zoals Victron schrijft. Opladen tot stop door bms. Dan wachten tot bms weer vrijgave geeft en weer opladen.

[RudolfR]

@habbekrats

Nu ziet het er zo uit, maar de BMS heeft het opladen nu geblokkeerd.
Denk niet dat actieve balancing op zit.

01. 3.412 V
02. 3.384 V
03. 3.376 V
04. 3.618 V
05. 3.383 V
06. 3.383 V
07. 3.383 V
08. 3.383 V

Zodra laden wordt toegestaan zie je de pieken als hieronder. Voor cel 4 wordt 3.76V gemeten.



Nu blijft het laden langer doorgaan:. Victron is naar Float gegaan, met 27.0V

[ Voor 23% gewijzigd door RudolfR op 12-09-2024 20:06 ]

[PCJR]

broekieman schreef op woensdag 11 september 2024 @ 18:17:
Wat zijn de prijzen waar jullie de Eve Lifepo4 280ah voor konden kopen?

[broekieman]

PCJR schreef op donderdag 12 september 2024 @ 19:59:
[...]


[Afbeelding]

Neem aan dat ze uit China moeten komen, dus nog flink wat extra voor shipping.

[PCJR]

broekieman schreef op donderdag 12 september 2024 @ 20:06:
[...]
Neem aan dat ze uit China moeten komen, dus nog flink wat extra voor shipping.

Klopt idd.

Hier package#1 binnen, christmas time

[habbekrats]

@PCJR die rode en zwarte kabeltjes lijken wel wat dun voor 200A

[PCJR]

habbekrats schreef op donderdag 12 september 2024 @ 20:46:
@PCJR die rode en zwarte kabeltjes lijken wel wat dun voor 200A

Dat is 2awg. Iets van 35mm2. Dat kan opzich wel voor 200a voor die korte afstand. Beter had ik 50mm2 gezien, en wellicht ga ik er ook 50mm2 erin maken. Ik wilde ook nog kijken of ik een 200 of 250a tclass fuse in de box keijt kan. Op diysolar forum hebben er een paar dat. Die lugs zijn ook niet van het kaliber "klauke" zeg maar

[ Voor 13% gewijzigd door PCJR op 12-09-2024 20:53 ]

[berns]

Nkon heeft weer wat in voorbestelling, maar ze gaan hard. Deze zijn echt wel een steal, wel threaded studs voor 20€ minder per cel ipv de dubbele beugel. Bij andere eve`s grade A zag ik nog A grade min staan. Die catl, BAK en byd B grade zijn mijn ervaring beter dan eve grade A ( nou ja grade A- sinds kort) Maar superdeal https://www.nkon.nl/recha...80a-lifepo4-threaded.html

[klaw]

@habbekrats
In principe is die aardlek, F00 niet nodig maar misschien is het toch beter om de kabel naar zolder te beveiligen, incl aardlek. Automaten zitten in dezelfde kast dus selectiviteit is niet echt nodig....
Ik twijfel er een beetje over...

[Atomic2005]

berns schreef op donderdag 12 september 2024 @ 20:53:
Nkon heeft weer wat in voorbestelling, maar ze gaan hard. Deze zijn echt wel een steal, wel threaded studs voor 20€ minder per cel ipv de dubbele beugel. Bij andere eve`s grade A zag ik nog A grade min staan. Die catl, BAK en byd B grade zijn mijn ervaring beter dan eve grade A ( nou ja grade A- sinds kort) Maar superdeal https://www.nkon.nl/recha...80a-lifepo4-threaded.html

Wat vind je (oprechte vraag) het grote voordeel van je link? Hij kost bij 16stuks 20.6cent inc per Ah

Deze 315Ah kost bij 16stuks 20.2cent inc per Ah en inclusief bushbars en schroeven:
https://www.nkon.nl/recha...5a-3-2v-315ah-1008wh.html

[Pim57]

RudolfR schreef op donderdag 12 september 2024 @ 19:58:
@habbekrats

Nu ziet het er zo uit, maar de BMS heeft het opladen nu geblokkeerd.
Denk niet dat actieve balancing op zit.

01. 3.412 V
02. 3.384 V
03. 3.376 V
04. 3.618 V
05. 3.383 V
06. 3.383 V
07. 3.383 V
08. 3.383 V

Zodra laden wordt toegestaan zie je de pieken als hieronder. Voor cel 4 wordt 3.76V gemeten.

[Afbeelding]

Nu blijft het laden langer doorgaan:. Victron is naar Float gegaan, met 27.0V

[Afbeelding]

De batterij moet zichzelf balanceren. En ja dat kan wel een paar dagen duren, afhankelijk van de balanceer stroom die de bms hanteert.
Om het uitschakelen van de bms te voorkomen, moet je de spanning langzaam opvoeren.

Dus om te starten bulk, absorptie en float op 27,4 V zetten. (Ik heb de cell spanningen even voor je opgeteld)

1. Wachten tot de hoogste cel (4 als eerste) onder de 3,60 V zakt.
2. Dan de bulk, absorptie en float spanningen met 0,1 V ophogen
3. Ga weer naar punt 1. En dan net zolang deze loop volhouden totdat je de 28.8 V bereikt

En geduld hebben

[ Voor 5% gewijzigd door Pim57 op 12-09-2024 23:17 ]
