Zelf een powerwall bouwen

[DiXY]

Vanmiddag wou ik de laatste hand zetten aan accu pak 1... Nog even aandraai momenten controleren, initieel had ik alles met 7nm aangetrokken. Nog even controleren met 6nm en afvinken. En dan dit:

Is dit k***t kwaliteit of heb ik een stomme flater begaan?

[creon]

Ik denk alle twee
Te veel moment in eerste instantie
Daarna is de boel gaan rekken/vloeien
En alles wat je daarna doet is te veel
En het is chinesium

Ps voor je markeringen een streep zetten die ook op de moer staat
Dan kun je snel zien of de verbinding los gelopen is

[habbekrats]

@DiXY Draaide de draadstift niet mee en druk hij zichzelf eraf? Ik vind de beschadiging in het midden wat raar namelijk.

[John245]

DiXY schreef op zaterdag 3 augustus 2024 @ 19:09:
Vanmiddag wou ik de laatste hand zetten aan accu pak 1... Nog even aandraai momenten controleren, initieel had ik alles met 7nm aangetrokken. Nog even controleren met 6nm en afvinken. En dan dit:
[Afbeelding]
Is dit k***t kwaliteit of heb ik een stomme flater begaan?

@habbekrats schreef eerder dit.

[PCJR]

DiXY schreef op zaterdag 3 augustus 2024 @ 19:09:
Vanmiddag wou ik de laatste hand zetten aan accu pak 1... Nog even aandraai momenten controleren, initieel had ik alles met 7nm aangetrokken. Nog even controleren met 6nm en afvinken. En dan dit:
[Afbeelding]
Is dit k***t kwaliteit of heb ik een stomme flater begaan?

welke merk/type cells zijn dit? Aan de dikte te zien iets van 280ers, aan de terminal te zien geen Eve?

[PCJR]

habbekrats schreef op vrijdag 2 augustus 2024 @ 21:15:
In het duits duurt wel lang maar als je vakantie hebt veel info over hoe en wat van een lifepo4
ook een deel over de brandbaarheid
YouTube: LiFePO4 - ALLES und noch viel mehr über Lithium Akkus

deel 2, er wordt een batterij uit elkaar gehaald
YouTube: LiFePO4 Innereien: Alle Antworten zu Euren Fragen über Lithium Akkus!

Ik het eerste filmpje zegt hij dat vertikaal (valve aan de zijkant) gebruiken slecht is. In het tweede filmpje heeft het hij over winded and stacked, dat stacked (de lf280k v3 en de mb30 en mb31) dus volgens mij wel vertikaal mag.

Plat is zowieso een probleem als ik het goed begrijp. Vind ik wel raar want bijna alle vertikal boxes hebben de cellen plat gestapeld...

[PCJR]

habbekrats schreef op vrijdag 2 augustus 2024 @ 22:30:
@NetWorker 7 meter 25mm² doet bij 100A 2,2% verlies ~1,06 volt bij 48V . Geeft 50watt verlies. Nu sta je waarschijnlijk niet de hele dag 100A te pompen dus gemiddeld is het wel lager.

Ik ga 95mm2 pakken voor 240A van deye naar busbar. Van Busbar naar accu gaat 50mm2 worden denk ik, is voor max 200A kort, en 150A continue indien nodig.

[PCJR]

Willempie27 schreef op vrijdag 2 augustus 2024 @ 23:52:
[...]

Op marktplaats kijken bijv.
https://www.marktplaats.n...llet-euronorm-1200x800-mm
of
https://www.marktplaats.n...ortkar-gebruikt-max-400kg

En nieuw
https://www.hbm-machines....agen-transportkar-met-rem

Ik pak wsl 2 van deze naast elkaar:
https://www.karwei.nl/ass...0-cm-max-200-kg/p/B132798
Kan wel 2 of 3x 280 packs hebben lijkt me.

[John245]

PCJR schreef op zaterdag 3 augustus 2024 @ 22:39:
[...]


Ik pak wsl 2 van deze naast elkaar:
https://www.karwei.nl/ass...0-cm-max-200-kg/p/B132798
Kan wel 2 of 3x 280 packs hebben lijkt me.

Misschien even uitrekenen. En is die 200 kg maximale of continue belasting?

[PCJR]

John245 schreef op zaterdag 3 augustus 2024 @ 22:45:
[...]

Misschien even uitrekenen. En is die 200 kg maximale of continue belasting?

https://www.hbm-machines....agen-transportkar-met-rem

Beter, mss deze, dan hang je een dikke kniptang naast de accu om de kabels mee door te jassen en dan rol je het hele gevaarte de garage uit indien nodig. Lijkt mij. (mijn packs komen 20cm achter de sectionaal poort.

Eerst de dc switches en omvormer ff uit natuurlijk voor je de schaar erin zet

[Domba]

PCJR schreef op zaterdag 3 augustus 2024 @ 22:33:
[...]


Ik het eerste filmpje zegt hij dat vertikaal (valve aan de zijkant) gebruiken slecht is. In het tweede filmpje heeft het hij over winded and stacked, dat stacked (de lf280k v3 en de mb30 en mb31) dus volgens mij wel vertikaal mag.

Plat is zowieso een probleem als ik het goed begrijp. Vind ik wel raar want bijna alle vertikal boxes hebben de cellen plat gestapeld...

met "winded"zal die wikkel of wel flat jelly roll bedoelen en stacked is Z-fold, de separatie tussen anode en kathode loopt niet onderbroken door en om en om worden kathode en anode er als losse vellen ingeschoven, zoals vroeger matrixprinter papier.

Staand is voor beide interne opbouwen het beste, ontgassen van het poreuze anode/kathode oppervlak die op aluminium of koper dunne folie gehecht zit geen probleem, deze kunnen ongehinderd vertikaal naar boven ontwijken mits compressie toegepast wordt.

De cellen worden niet tot aan het ventiel afgevuld met electroliet oplossing, maar staand net tot gehele wikkel /z-fold ondergedompeld is en is de lege ruimte onder terminals en groot deel van de tabs voor uitzetting zodat er geen druk opbouw is.

(Als de grote zijkant XZ is en de smalle zijkant YZ.)
Als je nu op grote XZ zijkant legt is niet meer de gehele wikkel of z-fold ondergedompeld in de electroliet.

Bij Z-fold of wel stacked wordt genoemd, is voor het deel wat niet meer in de electroliet bevindt is de bevochting van via capilair werking onderbroken, als het droogvalt, de electroliet wordt dooruitzetting en krimpen er tussen uit geperst en erin gezogen (mits deze onder electroliet niveau bevindt), als het droog valt doet het niet meer mee. De rest welke wel onder electroliet bevindt, blijft uitzetten en krimpen en op termijn schuurt de seporator door wat een kort sluiting geeft en is het veelal einde van de cel. Ook het materiaal kan niet goed ontgassen en krijg je een gasbel en doet dat deel van anode/kathode materiaal niet meer mee en heeft de cel minder capaciteit.
Vergelijk het met plakfolie waarbij lucht bellen worden ingesloten, gas heeft voorkeur om vertikaal te ontsnappen.

Bij wikkel/flat jelly rol is het complexer, daar een prismatic cel opgebouwd kan zijn uit meerder flat jelly rols.
Voor XZ liggend, is er een flat jelly rol voor minder dan de helft nog in electroliet ondergedompeld is het een kwestie van tijd voor het einde van dat deel van de cel capaciteit is, want net als bij z-fold is capilair werking voor het vochtig houden en geleidend houden van anode en kathode onderbroken.

Op YZ zijkant liggend voor een wikkel is een no go, in principe blijft de aanvoer voor capliairwerking wel intakt, alleen het gas dat vrijkomt bij ontgassing kan niet ontsnappen en zal zich in de in het ronde deel van flat jelly rol aan de bovenkant ophopen en op langere termijn zal veelal dat tot kortsluiting leiden, waarbij het ventiel eruit vliegt en electroliet over de andere cellen uitstroomt.

[habbekrats]

Gisteren weer bezig geweest met mijn powerwall kast.

Ik ben niet tevreden over de klasse 5 kabels die ik nu gebruikt heb. Die kabel had ik liggen maar is eigenlijk veel te stug nog om netjes te verwerken.
Ik ga dus wat lengte 70mm² klasse6 bestellen . Dan eens kijken of ik deze ook met kerfpersing kan doen.

[John245]

habbekrats schreef op zondag 4 augustus 2024 @ 09:58:
Gisteren weer bezig geweest met mijn powerwall kast.

Ik ben niet tevreden over de klasse 5 kabels die ik nu gebruikt heb. Die kabel had ik liggen maar is eigenlijk veel te stug nog om netjes te verwerken.
Ik ga dus wat lengte 70mm² klasse6 bestellen . Dan eens kijken of ik deze ook met kerfpersing kan doen.[Afbeelding]

Ik zie je uitdaging. Wat is de breedte van je bedradingskanaal?

[habbekrats]

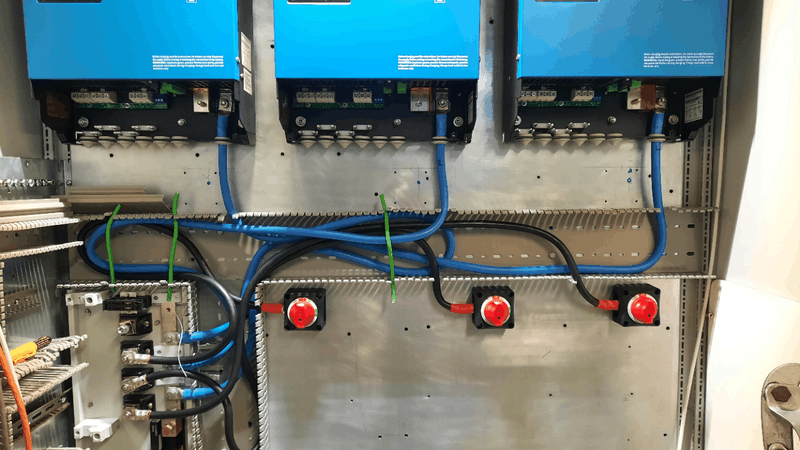

@John245 120x60 mm, De uitdaging is dat alle kabels naar multi 5000 gelijke lengte moeten hebben.

De minimale buigradius is rond de 70 mm dan heb ik de hele goot vol, ik moet nog 3x + van de schakelaar naar de multi leggen.

[ Voor 38% gewijzigd door habbekrats op 04-08-2024 10:24 ]

[John245]

habbekrats schreef op zondag 4 augustus 2024 @ 10:20:
@John245 120x60 mm, De uitdaging is dat alle kabels naar multi 5000 gelijke lengte moeten hebben.

Hier 125 x 75 mm maar wel klasse 6. Dan is die klasse 6 veel soepeler dan klasse 5 want hier ging het er soepel in en dat ligt niet aan die 5 mm.

[DiXY]

creon schreef op zaterdag 3 augustus 2024 @ 20:24:
Ik denk alle twee
Te veel moment in eerste instantie
Daarna is de boel gaan rekken/vloeien
En alles wat je daarna doet is te veel
En het is chinesium

Ps voor je markeringen een streep zetten die ook op de moer staat
Dan kun je snel zien of de verbinding los gelopen is

Hoezo teveel? Het is M8 , heb geen ervaring met aluminium, maar koper met een stalen bout haal ik normaal gesproken op 12nm aan (victron schrijft voor de lynx M8 serie 14nm voor). Ik had al wel ingeschat dat aluminium iets minder hebben moest dus daarom ben ik met 7nm begonnen als er uit thermische beelden blijkt dat dit niet genoeg is, dan kon er nog 1nm bij was mijn benadering. Controle doe ik altijd voor in bedrijf name en ook altijd met ~10% minder koppel. Dan zet ik het streepje op de moer ook. Is gewoon mijn werkwijze met schakelkasten die ik bouw.
Van de cellen die ik heb, staat het ook nergens in iets dat op een datasheet lijk, dus inderdaad chinesium...

John245 schreef op zaterdag 3 augustus 2024 @ 21:24:
[...]

@habbekrats schreef eerder dit.

klopt... heb ik ook gelezen... Kan ik alleen niks meer mee nu

habbekrats schreef op zaterdag 3 augustus 2024 @ 20:50:
@DiXY Draaide de draadstift niet mee en druk hij zichzelf eraf? Ik vind de beschadiging in het midden wat raar namelijk.

Eigenlijk heb ik de draadstift dwars door de aluminium "busbar" heengetrokken (gat in de busbar te groot misschien?)

PCJR schreef op zaterdag 3 augustus 2024 @ 22:20:
[...]
welke merk/type cells zijn dit? Aan de dikte te zien iets van 280ers, aan de terminal te zien geen Eve?

EVE (???) LF280K QR codes lijken goed... hoewel er een waarschuwing bij staat dat er veel met deze 280 cellen gerommeld wordt...
De cellen waren allemaal zo goed als recht (2 stonden 0.3mm op de korte kant naar binnen)
Alle cellen zaten tussen de 0.25 en 0.3mOhm weerstand en de spanningen allemaal binnen de 3.295 en 3.298V wat dat betreft was ik uiterst tevreden voor een cel van AliExpress (ik wist toen ik ze bestelde niet beter)

[broekieman]

Is er een mogelijk om victron omvormer etc in een kast te bouwen? Ik heb liever niet teveel gaten in de muur. Kan het ook op een bepaalde plaat? Ik houd van strakke lijnen 🙂

[broekieman]

knip v&a

[ Voor 96% gewijzigd door Proton_ op 06-08-2024 17:56 ]

[habbekrats]

broekieman schreef op zondag 4 augustus 2024 @ 11:50:
Is er een mogelijk om victron omvormer etc in een kast te bouwen? Ik heb liever niet teveel gaten in de muur. Kan het ook op een bepaalde plaat? Ik houd van strakke lijnen 🙂

Kan op plaat mits brandveilig, bv mdf geverfd met brandwerende verf. Denk ook even aan het plafond.
In kast kan ook, Rittal 1200x1800x400


In een kast moet je wel rekening houden met (geforceerde) ventilatie als je de boel flink belast.

[ Voor 5% gewijzigd door habbekrats op 04-08-2024 12:20 ]

[broekieman]

habbekrats schreef op zondag 4 augustus 2024 @ 12:19:
[...]

Kan op plaat mits brandveilig, bv mdf geverfd met brandwerende verf. Denk ook even aan het plafond.
In kast kan ook, Rittal 1200x1800x400
[Afbeelding]

In een kast moet je wel rekening houden met (geforceerde) ventilatie als je de boel flink belast.

Jammer dat de kast zo prijzig is.

[bbbrumbrum]

habbekrats schreef op zondag 4 augustus 2024 @ 12:19:
[...]

Kan op plaat mits brandveilig, bv mdf geverfd met brandwerende verf. Denk ook even aan het plafond.
In kast kan ook, Rittal 1200x1800x400
[Afbeelding]

In een kast moet je wel rekening houden met (geforceerde) ventilatie als je de boel flink belast.

Waarom dan niet gewoon Fermacell? MDF is structureel ook net niets.

[Domba]

habbekrats schreef op zondag 4 augustus 2024 @ 12:19:
[...]
In een kast moet je wel rekening houden met (geforceerde) ventilatie als je de boel flink belast.

Ik ben benieuwd naar de ventilatie eind resultaat, voor de kast
Victron MP's hebben een roundtrip efficientie van ca 82% met dagelijks 60kWh PV opwek (afgaande op keuze voor 5kVA MP's) heb je rond 10kWh aan warmte af te voeren naar buiten de woningisolatie schil in ca 8 uur dagelijks

[habbekrats]

bbbrumbrum schreef op zondag 4 augustus 2024 @ 13:48:
[...]

Waarom dan niet gewoon Fermacell? MDF is structureel ook net niets.

Dat kan alleen met protect witte verf lijkt het een stuk strakker op mdf.
Voor alles wel even denken voor je er een Multiplus van 30 kg aanhangt.

[John245]

broekieman schreef op zondag 4 augustus 2024 @ 11:50:
Is er een mogelijk om victron omvormer etc in een kast te bouwen? Ik heb liever niet teveel gaten in de muur. Kan het ook op een bepaalde plaat? Ik houd van strakke lijnen 🙂

Wat is de reden dat je geen gaten wil? Die gaten zie je toch niet.

Dit vonden wij wel strakke lijnen. Wil jij het nog strakker? Hier wel gaten in de muur geboord.

[HermanGast]

habbekrats schreef op zondag 4 augustus 2024 @ 10:20:
@John245 De uitdaging is dat alle kabels naar multi 5000 gelijke lengte moeten hebben.

Ik dacht dat dat alleen voor parallelle opstelling van meerdere multi’s op één fase nodig was. Voor een 3 fase maakt het niet zo veel uit. Iedere fase kan immers een ander spanningsniveau hebben.

[Leipi35]

[

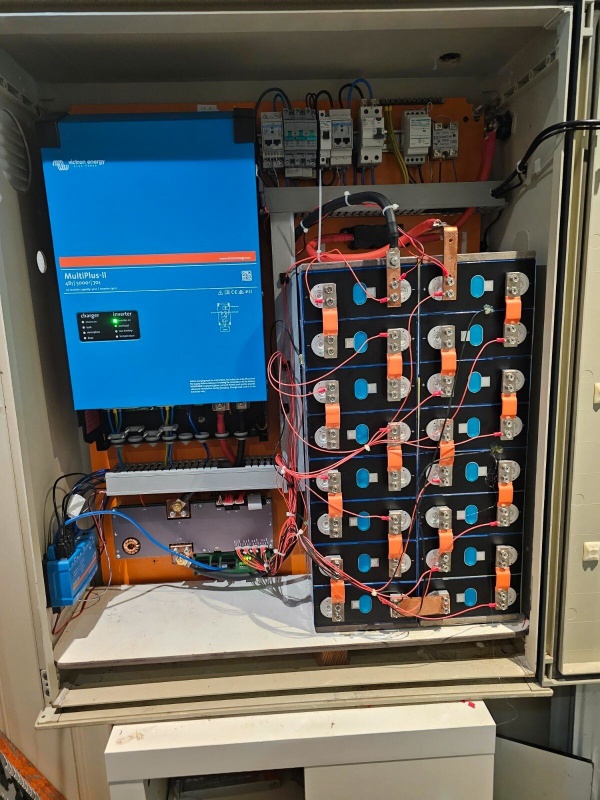

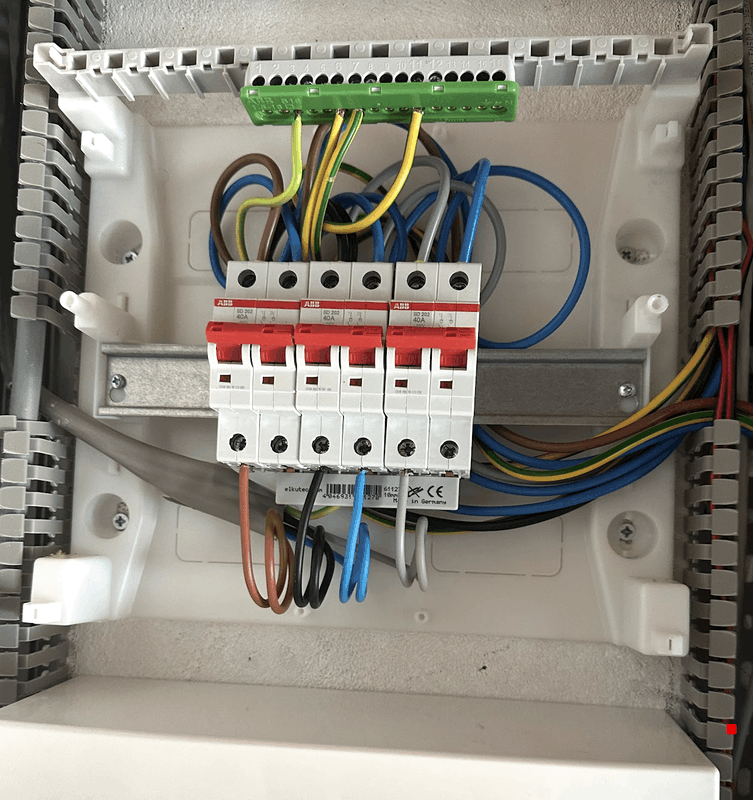

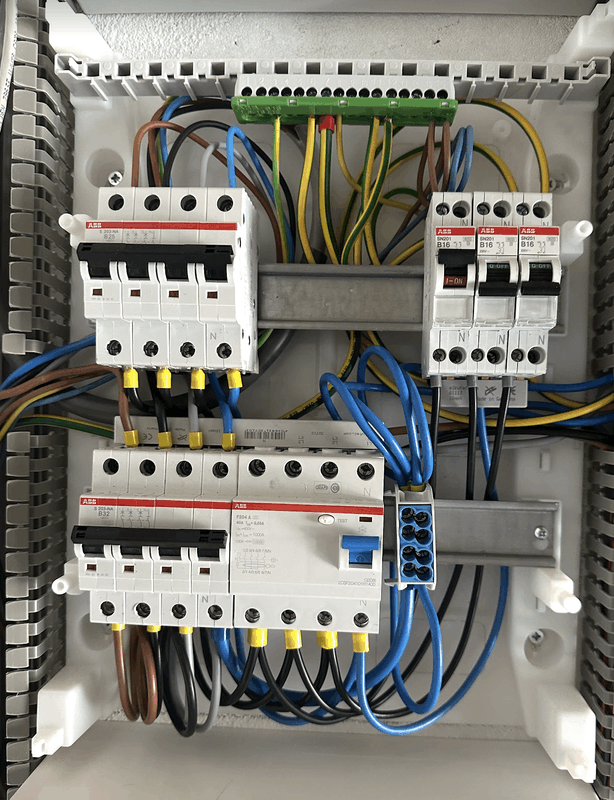

Mijn opstelling voor een 15kw opslag
Kabel naar meterkast moet ik nog aanleggen en dan bepalen welke groepen ik achter de omvormer wil aansluiten

[Cyrus The Virus]

Leipi35 schreef op zondag 4 augustus 2024 @ 17:16:
[[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Mijn opstelling voor een 15kw opslag
Kabel naar meterkast moet ik nog aanleggen en dan bepalen welke groepen ik achter de omvormer wil aansluiten

Die blokfuse die jij gebruikt hebt is volgens mij niet geschikt voor deze accus ivm kortsluitstroom.
Oh wacht in de andere foto zit die er niet meer in.

[Leipi35]

ik had eerst een mega fuse gemonteerd echter ik kreeg de tip dat de mrbf fuse beter geschikt is om de grote kortsluit stromen te onderbreken die bij lifepo4 voor kunnen komen

Als er een beter alternatief is dan hoor ik het graag

[ Voor 15% gewijzigd door Leipi35 op 04-08-2024 18:44 ]

[JT]

Leipi35 schreef op zondag 4 augustus 2024 @ 17:16:
[[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Mijn opstelling voor een 15kw opslag
Kabel naar meterkast moet ik nog aanleggen en dan bepalen welke groepen ik achter de omvormer wil aansluiten

Wat doe je qua ventilatie?

[John245]

Leipi35 schreef op zondag 4 augustus 2024 @ 18:10:
ik had eerst een mega fuse gemonteerd echter ik kreeg de tip dat de mrbf fuse beter geschikt is om de grote kortsluit stromen te onderbreken die bij lifepo4 voor kunnen komen

Als er een beter alternatief is dan hoor ik het graag

Je bedoelt zo'n fuse?

[Leipi35]

Klopt

Maar nu ben ik weer aan het twijfelen
Want die mrbf wordt slechter naarmate de spanning stijgt......

[Cyrus The Virus]

Leipi35 schreef op zondag 4 augustus 2024 @ 21:43:
Klopt

Maar nu ben ik weer aan het twijfelen
Want die mrbf wordt slechter naarmate de spanning stijgt......

mega of mrbf beide niet geschikt voor deze toepassing. Tclass NH of EF3 zijn geschikt.

[habbekrats]

Leipi35 schreef op zondag 4 augustus 2024 @ 21:43:
Klopt

Maar nu ben ik weer aan het twijfelen
Want die mrbf wordt slechter naarmate de spanning stijgt......

Past er in de houder geen t-class zekering?

[John245]

Leipi35 schreef op zondag 4 augustus 2024 @ 21:43:
Klopt

Maar nu ben ik weer aan het twijfelen
Want die mrbf wordt slechter naarmate de spanning stijgt......

Ongeschikt. Ik zelf ben voor T class gegaan. Die zijn wel geschikt.

[broekieman]

John245 schreef op zondag 4 augustus 2024 @ 14:35:
[...]

Wat is de reden dat je geen gaten wil? Die gaten zie je toch niet.

Dit vonden wij wel strakke lijnen. Wil jij het nog strakker? Hier wel gaten in de muur geboord.

[Afbeelding]

Dit ziet er strak uit. Zelf gedaan?

[John245]

broekieman schreef op zondag 4 augustus 2024 @ 22:21:
[...]
Dit ziet er strak uit. Zelf gedaan?

Uitgezonderd het persen van de kabelschoenen alles zelf gedaan.

[Jazsie]

HermanGast schreef op zondag 4 augustus 2024 @ 16:55:
[...]

Ik dacht dat dat alleen voor parallelle opstelling van meerdere multi’s op één fase nodig was. Voor een 3 fase maakt het niet zo veel uit. Iedere fase kan immers een ander spanningsniveau hebben.

AC zijde maakt dan idd niet uit, DC zijde moeten wel gelijk zijn.

Nu zal een paar cm verschil geen ramp zijn, probeer het verder wel zo gelijk mogelijk te houden.

Leipi35 schreef op zondag 4 augustus 2024 @ 17:16:
[[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Mijn opstelling voor een 15kw opslag
Kabel naar meterkast moet ik nog aanleggen en dan bepalen welke groepen ik achter de omvormer wil aansluiten

Nou, knap gedaan in een toch wel beperkte ruimte/kast. Dacht dat ik die van mij al te krap vond maar die is als nog 2x zo groot als deze .

[Leipi35]

Links boven de lucht inlaat , rechts onder de uitlaat via een dikke ventilator.

Deze gaten zaten al in deze kast ,dus had geen keus.

Deze wordt geschakeld via de cerbo .

Wat betreft de hoofdzekering , zal eens die t klasse bekijken

Ik zag deze kast staan bij een sloperij en dan moet je roeien met de ruimte die je hebt

[V_ger]

Leipi35 schreef op maandag 5 augustus 2024 @ 09:41:
[Afbeelding]

Links boven de lucht inlaat , rechts onder de uitlaat via een dikke ventilator.

Deze gaten zaten al in deze kast ,dus had geen keus.

Deze wordt geschakeld via de cerbo .

Wat betreft de hoofdzekering , zal eens die t klasse bekijken

Ik zag deze kast staan bij een sloperij en dan moet je roeien met de ruimte die je hebt

Is koud beneden in en warm boven uit niet een stuk beter voor je koeling?

[Andrehj]

V_ger schreef op maandag 5 augustus 2024 @ 10:00:
Is koud beneden in en warm boven uit niet een stuk beter voor je koeling?

Inderdaad. Het idee van @Leipi35 gaat niet werken. Die koude lucht valt meteen langs een zijkant naar beneden, waardoor de overkant niet gekoeld wordt.
Je moet altijd de warmte aan de bovenkant afvoeren.
Als er dan al een ventilatorgat aan de onderkant zit, dan moet je de ventilator omdraaien, en deze naar binnen laten blazen.

[ Voor 10% gewijzigd door Andrehj op 05-08-2024 10:19 ]

[Leipi35]

Ok , bedankt voor de tips

[broekieman]

Kan elke multimeter volstaan voor doormeten cellen zodra ik deze ontvang om te checken? Welke adviseer je?

[Jazsie]

Neen,

Hiervoor heb je een multimeter nodig die dit ook kan.

Bekend is de YR1035, heb ik zelf ook.

(ik ga even vanuit dat je de interne weerstand wilt meten en niet enkel voltage).

[ Voor 29% gewijzigd door Jazsie op 05-08-2024 11:34 ]

[broekieman]

Jazsie schreef op maandag 5 augustus 2024 @ 11:33:
Neen,

Hiervoor heb je een multimeter nodig die dit ook kan.

Bekend is de YR1035, heb ik zelf ook.

(ik ga even vanuit dat je de interne weerstand wilt meten en niet enkel voltage).

Graag lesje weerstand meten, wat houdt het over de cel?

[V_ger]

En wat wil je met je metingen gaan doen dan? Voltage zegt precies niets. En interne weerstand eigenlijk ook niet want die is afhankelijk van veel zaken. Meten om het meten?

[DiXY]

broekieman schreef op maandag 5 augustus 2024 @ 11:40:
[...]
Graag lesje weerstand meten, wat houdt het over de cel?

Misschien eens het YT kanaal van Andy's Off Grid Garage door spitten... Die van Harrold Halewijn is ook erg informatief. Je stelt allemaal vragen waarvan de antwoorden voor het oprapen liggen. Geen punt maar ff zelf rond neuzen kan geen kwaad natuurlijk
De website van de Off grid garage staat ook veel meet apparatuur met test filmpjes super informatief.

[Q]

DiXY schreef op maandag 5 augustus 2024 @ 12:02:
[...]

Misschien eens het YT kanaal van Andy's Off Grid Garage door spitten... Die van Harrold Halewijn is ook erg informatief. Je stelt allemaal vragen waarvan de antwoorden voor het oprapen liggen. Geen punt maar ff zelf rond neuzen kan geen kwaad natuurlijk
De website van de Off grid garage staat ook veel meet apparatuur met test filmpjes super informatief.

Mijn mening: ik denk dat er heel veel informatie is over ESS zelfbouw maar al die informatie is nogal verspreid over websites, heel veel yt videos en posts hier. Het is dus heel veel tijd om allerlei info bij elkaar te sprokkelen en als je de verkeerde andy video kijkt dan krijg je info binnen die hij later weerlegt/corrigeerd.

Dat is best jammer

[habbekrats]

Even een vraagje hoe de meeste mensen het doen, ik moet voor mijn 3 fase opstelling ACin bedraden en kan de nullen doorlussen en dan naar de voeding (hoofdschakelaar. Of ik breng alle nullen naar de hoofdschakelaar. Voor de nul klemmen bij de hoofschakelaar heb ik dan wel een minimaal 4 polig blok nodig.

Hetzelfde voor AC1 uit nullen doorlussen en naar de C32 automaat, of alle nullen naar de automaat.

[John245]

habbekrats schreef op maandag 5 augustus 2024 @ 18:17:
Even een vraagje hoe de meeste mensen het doen, ik moet voor mijn 3 fase opstelling ACin bedraden en kan de nullen doorlussen en dan naar de voeding (hoofdschakelaar. Of ik breng alle nullen naar de hoofdschakelaar. Voor de nul klemmen bij de hoofschakelaar heb ik dan wel een minimaal 4 polig blok nodig.

Hetzelfde voor AC1 uit nullen doorlussen en naar de C32 automaat, of alle nullen naar de automaat.

Ik heb het zo gedaan. Links in --> rechts OUT

[broekieman]

Jazsie schreef op maandag 5 augustus 2024 @ 11:33:
Neen,

Hiervoor heb je een multimeter nodig die dit ook kan.

Bekend is de YR1035, heb ik zelf ook.

(ik ga even vanuit dat je de interne weerstand wilt meten en niet enkel voltage).

Kopt het dat deze meter niet voor 240V geschikt is?

[k.monsma]

John245 schreef op maandag 5 augustus 2024 @ 18:25:
[...]


Ik heb het zo gedaan. Rechts in --> links OUT
[Afbeelding]

Kun je het schema ook posten?

[John245]

k.monsma schreef op maandag 5 augustus 2024 @ 19:22:
[...]


Kun je het schema ook posten?

Zoiets (zitten hier en daar wat foutjes/wijzigingen in)

[ Voor 4% gewijzigd door John245 op 05-08-2024 19:51 ]

[jadjong]

habbekrats schreef op maandag 5 augustus 2024 @ 18:17:
Even een vraagje hoe de meeste mensen het doen, ik moet voor mijn 3 fase opstelling ACin bedraden en kan de nullen doorlussen en dan naar de voeding (hoofdschakelaar. Of ik breng alle nullen naar de hoofdschakelaar. Voor de nul klemmen bij de hoofschakelaar heb ik dan wel een minimaal 4 polig blok nodig.

Hetzelfde voor AC1 uit nullen doorlussen en naar de C32 automaat, of alle nullen naar de automaat.

Alle nul van/naar de automaat en daar een paar rijgklemmen/verdeelblokje plaatsen.

[habbekrats]

@John245 @jadjong

Ik had dit schema op het oog, hier worden de nullen per sectie ACin AC1 en AC2 met twin hulzen doorgelust.



Schema komt uit dit verhaal https://www.victronenergy...inet-ess-off-grid-3phase/

[John245]

habbekrats schreef op maandag 5 augustus 2024 @ 21:02:
@John245 @jadjong

Ik had dit schema op het oog, hier worden de nullen per sectie ACin AC1 en AC2 met twin hulzen doorgelust.

[Afbeelding]

Schema komt uit dit verhaal https://www.victronenergy...inet-ess-off-grid-3phase/

Ja in feite zitten alle nullen per sectie aan elkaar. Is bij mij ook het geval in die blauwe quickconnect aansluitklemmen (zijn trouwens wel mega groot).

[PentaClover]

habbekrats schreef op maandag 5 augustus 2024 @ 18:17:
Even een vraagje hoe de meeste mensen het doen, ik moet voor mijn 3 fase opstelling ACin bedraden en kan de nullen doorlussen en dan naar de voeding (hoofdschakelaar. Of ik breng alle nullen naar de hoofdschakelaar. Voor de nul klemmen bij de hoofschakelaar heb ik dan wel een minimaal 4 polig blok nodig.

Hetzelfde voor AC1 uit nullen doorlussen en naar de C32 automaat, of alle nullen naar de automaat.

Ik heb voorzien om de 3 multi-plussen ieder afzonderlijk vanuit de lokale zekering kast de bedraden voor zowel de AC_in als voor de AC_out Leipold aansluit klemmen te gebruiken om de nul en de aarde te splitsen die vanuit de meterkast komen en naar de meterkast toegaan.

[ Voor 0% gewijzigd door PentaClover op 05-08-2024 21:36 . Reden: typo ]

[Jazsie]

broekieman schreef op maandag 5 augustus 2024 @ 18:51:
[...]
Kopt het dat deze meter niet voor 240V geschikt is?

Correct, dit is echt enkel om de interne weerstand van een cell te meten. Meer niet.

[broekieman]

Jazsie schreef op maandag 5 augustus 2024 @ 22:05:
[...]


Correct, dit is echt enkel om de interne weerstand van een cell te meten. Meer niet.

Zaterdag een bij Lidl scoren 😜

[Jazsie]

Een normale multimeter kan je inderdaad prima bij de Lidl scoren.

En dat is belangrijker als je er nog geen hebt .

[Eriko]

Achter iedere automaat (B/C) moet je alle nullen met elkaar verbinden. Er lopen dan dezelfde stromen door de automaat. Anders schakelt ie uit als er een stroom lekkage is of dat er een nul draad per ongeluk om de automaat heen gaat.

[jadjong]

habbekrats schreef op maandag 5 augustus 2024 @ 21:02:
@John245 @jadjong

Ik had dit schema op het oog, hier worden de nullen per sectie ACin AC1 en AC2 met twin hulzen doorgelust.

Het werkt uiteraard, maar ik vind dit een ranzige oplossing.

[DiXY]

habbekrats schreef op maandag 5 augustus 2024 @ 21:02:
@John245 @jadjong

Ik had dit schema op het oog, hier worden de nullen per sectie ACin AC1 en AC2 met twin hulzen doorgelust.

Past een 2x6 Twinhuls wel in deze klemmen?

Ik zou het persoonlijk met 3 losse kabels (of in jouw geval, in een gesloten kast mag het natuurlijk met montage snoer) naar een centrale N klem (zoals @John245 al voorstelde) leggen die naast/onder je automaat zit en deze dan dan op je automaat zetten.
Dit is ook een mooie oplossing: https://www.vekto.nl/afta...2-5mm-t-m-35mm-tweevoudig

[broekieman]

Ik ben van plan een grote bestelling te gaan plaatsen voor complete sets van 15kwh.

Hierbij de specificaties:

https://drive.google.com/...6a_-7sBLSM73LoI1Riu2rm1yx

[ Voor 40% gewijzigd door broekieman op 06-08-2024 13:14 ]

[John245]

broekieman schreef op dinsdag 6 augustus 2024 @ 13:01:
Ik ben van plan een grote bestelling te gaan plaatsen voor complete sets van 15kwh.

Is het mogelijk een pdf te tonen?

Je kan je pdf toch gewoon opslaan als jpg en dan tonen?

[hp197]

Ik ben vooral een lezer hier, maar het moet er toch eens van komen wat te posten...

Om te beginnen met de EF3 fuse in een lynx. Bij normaal bedrijf gaat dit voor mij prima.
Deze IR is genomen na een ochtendje lang ~60A erdoorheen te pompen (op moment van foto rond de 80A totaal, ~40A per fuse van 150A).


De fuses worden amper warm, ook al is de weerstand ten opzichte van een maxi fuse iets hoger.
Hoe het gaat bij kortsluiting wil ik liever niet weten. Die joy laat ik aan iemand anders over om te testen

habbekrats schreef op maandag 5 augustus 2024 @ 18:17:
Even een vraagje hoe de meeste mensen het doen, ik moet voor mijn 3 fase opstelling ACin bedraden en kan de nullen doorlussen en dan naar de voeding (hoofdschakelaar. Of ik breng alle nullen naar de hoofdschakelaar. Voor de nul klemmen bij de hoofschakelaar heb ik dan wel een minimaal 4 polig blok nodig.

Hetzelfde voor AC1 uit nullen doorlussen en naar de C32 automaat, of alle nullen naar de automaat.

AC in:


AC out:


Zoals je kan zien is aan de inkomende kant dmv een brug de nullen doorgetrokken over de 3 aparte hoofdschakelaars (ik heb er voor gekozen om de Multi's apart te kunnen schakelen).
Aan de uitgaande kant heb ik ook een blok gebruikt waarop alle nullen in komen en heb ik een extra dikke draad (16mm2) terug naar de automaat getrokken (links onder is de eerst automaat na de multi's).
Alles is verder aangesloten met 6mm2.

Kleine disclaimer:
Eigenlijk ben ik van mening dat als je dit soort vragen stelt (en ik heb nog veel basaalere vragen hier ook voorbij zien komen), dat je je moet gaan afvragen of je het wel zelf in elkaar moet willen zetten allemaal. Soms is alles kant en klaar kopen gewoon een betere en veiligere optie.
That said, juist door te vragen en ons om te antwoorden kunnen we voorkomen dat iemand een hele stomme fout gaat maken dus dit moet zeker ook wel een plaats hebben.


Mijn setup:


De onderste utility kast is mijn inkomende AC PV, aangesloten op de AC out en gebruik AC coupling in de MP's.

Als ik het opnieuw had mogen doen, had ik alles 5 cm lager geplaatst, zodat ik aan de bovenkant een gipsplaat tegen het plafond had kunnen maken en had ik eigenlijk een iets bredere kabelgoot moeten gebruiken links en rechts van de utility kasten (die zitten net wat te vol).

De anti trilmat voor de wasmachine en de dempende pluggen zijn echt een uitkomst in deze opstelling.
Ik heb deze gebruikt: https://eshop.wurth.nl/Pr...cyid/3121.cgid/nl/NL/EUR/

M8 is eigenlijk net iets te groot voor de ophangbeugel van de MP's, maar daar weet je metaalboor wel raad mee. Ik heb ervoor gekozen de antitrilmat koud tegen de muur te verlijmen en daarna de pluggen erin (dus de plug zit deels in de anti trilmat. Dit ging prima bij deze pluggen en ze hebben nog meer dan genoeg 'vlees' in de muur (3 stuks per beugel/MP gebruikt).

[ Voor 8% gewijzigd door hp197 op 06-08-2024 16:43 ]

[broekieman]

broekieman schreef op dinsdag 6 augustus 2024 @ 13:01:
Ik ben van plan een grote bestelling te gaan plaatsen voor complete sets van 15kwh.

Hierbij de specificaties:

https://drive.google.com/...6a_-7sBLSM73LoI1Riu2rm1yx

Wat vinden jullie van dit systeem en de cellen. Is Hithium een goed merk?

[John245]

hp197 schreef op dinsdag 6 augustus 2024 @ 14:00:


Zoals je kan zien is aan de inkomende kant dmv een brug de nullen doorgetrokken over de 3 aparte hoofdschakelaars (ik heb er voor gekozen om de Multi's apart te kunnen schakelen).
Aan de uitgaande kant heb ik ook een blok gebruikt waarop alle nullen in komen en heb ik een extra dikke draad (16mm2) terug naar de automaat getrokken (links onder is de eerst automaat na de multi's).
Alles is verder aangesloten met 6mm2.

Als je een 3-fase opstelling heb gaan alle Multi's uit als je er een uitschakel. Of heb jij het anders aangesloten?

[I_IBlackI_I]

hp197 schreef op dinsdag 6 augustus 2024 @ 14:00:

[...]

Misschien nog een goed idee om de terminals van die lynx kruising af te dekken. Deze liggen nu akelig bloot. Ziet er voor de rest gaaf uit!

[hp197]

I_IBlackI_I schreef op dinsdag 6 augustus 2024 @ 14:42:
[...]

Misschien nog een goed idee om de terminals van die lynx kruising af te dekken. Deze liggen nu akelig bloot. Ziet er voor de rest gaaf uit!

Ja, ben ik ook nog van plan met een stuk doorzichtig acryl of pvc (iets wat een beetje warmte bestendig is).
Kan niet alles in 1x doen

[hp197]

John245 schreef op dinsdag 6 augustus 2024 @ 14:29:
[...]

Als je een 3-fase opstelling heb gaan alle Multi's uit als je er een uitschakel. Of heb jij het anders aangesloten?

Ja, dat is kennis die ik nu achteraf pas heb
Een enkele schakelaar voor 3 fase had hier achteraf gezien prima geweest (gelukkig geen enorme extra uitgave geweest).

Mijn redenering eerder was om 1 enkele fase af te kunnen koppelen voor onderhoud.

[ Voor 27% gewijzigd door hp197 op 06-08-2024 16:42 ]

[PCJR]

dit kan via DM met @Proton_ : hier is het off-topic

[ Voor 79% gewijzigd door We Are Borg op 06-08-2024 21:58 ]

[DiXY]

hp197 schreef op dinsdag 6 augustus 2024 @ 14:00:
Kleine disclaimer:
Eigenlijk ben ik van mening dat als je dit soort vragen stelt (en ik heb nog veel basaalere vragen hier ook voorbij zien komen), dat je je moet gaan afvragen of je het wel zelf in elkaar moet willen zetten allemaal. Soms is alles kant en klaar kopen gewoon een betere en veiligere optie.
That said, juist door te vragen en ons om te antwoorden kunnen we voorkomen dat iemand een hele stomme fout gaat maken dus dit moet zeker ook wel een plaats hebben.

Ik mag hopen dat je het in dit geval niet over @habbekrats hebt... Ik had zelf het idee dat deze gebruiker het nog behoorlijk goed voor elkaar heeft. De vraag die jij qoute, net boven je disclaimer, gaat over hoe je iets in de praktijk toepast dat is niet altijd voor iedereen duidelijk. De oplossingen die hij zelf aandraagt, verdienen misschien niet de voorkeur maar zijn niet gevaarlijk en gaat niet tegen regels in.

Er zijn gebruikers hier die veel basalere vragen stellen waar in ik me helemaal kan vinden in je disclaimer.

[prein2]

@hp197 niet aan likken... Noted 😀

[habbekrats]

@DiXY @hp197

Dat je met de nullen een sterpunt maakt via volledig toegestane twin adereindhulzen of via een klemmenblok moet iedereen zelf weten. Beide methoden zijn niet fout en gewoon toegestaan.

In feite met een extra klemblok introduceer je extra verbindingen met statisch meer kan op fouten. De genoemde nulklemmen zijn enkel schroef.

Ik denk er nog even over na wat ik ga doen.

[John245]

habbekrats schreef op woensdag 7 augustus 2024 @ 10:07:
@DiXY @hp197

Dat je met de nullen een sterpunt maakt via volledig toegestane twin adereindhulzen of via een klemmenblok moet iedereen zelf weten. Beide methoden zijn niet fout en gewoon toegestaan.

In feite met een extra klemblok introduceer je extra verbindingen met statisch meer kan op fouten. De genoemde nulklemmen zijn enkel schroef.

Ik denk er nog even over na wat ik ga doen.

Ik ben heel bang voor twinhulzen. Had hier een groepenkast door een groepenkastbouwer gebouwde kast en daar zat de draad wel heel los in de twinhuls.

Nu een installatie zonder twinhulzen.

[DiXY]

habbekrats schreef op woensdag 7 augustus 2024 @ 10:07:
Dat je met de nullen een sterpunt maakt via volledig toegestane twin adereindhulzen of via een klemmenblok moet iedereen zelf weten. Beide methoden zijn niet fout en gewoon toegestaan.

exact wat ik schreef toch?

John245 schreef op woensdag 7 augustus 2024 @ 11:51:
[...]

Ik ben heel bang voor twinhulzen. Had hier een groepenkast door een groepenkastbouwer gebouwde kast en daar zat de draad wel heel los in de twinhuls.

Nu een installatie zonder twinhulzen.

Beetje overdreven in mijn ogen... Ik denk dat je dit probleem eerder moet zoeken in een slechte persing of krimptang en een gebrek aan controle voor aflevering. Ik pas ze veel toe eigenlijk nooit problemen.

[John245]

DiXY schreef op woensdag 7 augustus 2024 @ 13:09:
[...]

exact wat ik schreef toch?


[...]

Beetje overdreven in mijn ogen... Ik denk dat je dit probleem eerder moet zoeken in een slechte persing of krimptang en een gebrek aan controle voor aflevering. Ik pas ze veel toe eigenlijk nooit problemen.

Better safe than sorry.

[DiXY]

John245 schreef op woensdag 7 augustus 2024 @ 13:15:
[...]
Better safe than sorry.

Als jij je er beter bij voelt, ben ik de laatste die je tegen houdt! Er zijn genoeg mogelijkheden om ze te omzeilen.

Wat ik niet goed zou vinden als mensen door jouw post (je hebt immers best wel status door de kennis die je deelt) gaan denken dat Twin hulsen slecht zouden zijn...
Ze worden in west Europa, en ver daarbuiten, door praktisch alle kastenbouwers toegepast. Dus dat ze niet goed zouden zijn gaat er bij mij niet in.

[John245]

DiXY schreef op woensdag 7 augustus 2024 @ 15:20:
[...]

Als jij je er beter bij voelt, ben ik de laatste die je tegen houdt! Er zijn genoeg mogelijkheden om ze te omzeilen.

Wat ik niet goed zou vinden als mensen door jouw post (je hebt immers best wel status door de kennis die je deelt) gaan denken dat Twin hulsen slecht zouden zijn...
Ze worden in west Europa, en ver daarbuiten, door praktisch alle kastenbouwers toegepast. Dus dat ze niet goed zouden zijn gaat er bij mij niet in.

Ik beweer ook niet dat ze niet goed zijn. Ik deelde alleen mijn persoonlijke ervaring. En persoonlijk zou ik dit niet bij een kastenbouwer verwachten. Als ik het zelf doe controleer ik altijd alle krimps die ik maak,

[broekieman]

Ik heb jullie hulp nodig bij de volgende vragen:

Als ik mijn energie opslag systeem wil gebruiken als Backup bij net uitval, moeten er dan 2 kabels van de meterkast naar de garage en zoja komt de retourlabel dan op de hoofdschakelaar?

Kun je een Energie Opslag Systeem ook gebruiken net de huidige zonnepaneel omvormer?

[John245]

broekieman schreef op woensdag 7 augustus 2024 @ 16:34:
Ik heb jullie hulp nodig bij de volgende vragen:

Als ik mijn energie opslag systeem wil gebruiken als Backup bij net uitval, moeten er dan 2 kabels van de meterkast naar de garage en zoja komt de retourlabel dan op de hoofdschakelaar?

Kun je een Energie Opslag Systeem ook gebruiken net de huidige zonnepaneel omvormer?

Je hoofdschalklaat gaat al naar je ESS. Je kritische AcOut (retour) moet je zo aansluiten dat deze je groepen voed.

Je kan de huidige omvormer gebruiken. Afhankelijk van of je omvormer ondersteund wordt kun je hem op de kritische AC Out aansluiten.

Maar ik stel eigenlijk voor eens goed alle Victron documentatie door te lezen zodat je aan alle voorwaarden voldoet.

[ Voor 7% gewijzigd door John245 op 07-08-2024 16:40 ]

[habbekrats]

Twin hulzen is niets mis mee mits je het goede gereedschap gebruikt. En de boel natuurlijk in de klem past. Sommige klemmen schrijven zelfs een bepaalde persing voor. Wij gebruiken hier krimptangen te kleine maten tot 16mm² waar ook 2x6 op staat.
Ik had vroeger een chef die werd panisch van veerdruk klemmen. Die dingen zijn tegenwoordig uitstekend en ook hier mits goed gemonteerd. Met een thermografische inspectie komen in schroefklemmen veel meer slechte verbindingen voor.

[HermanGast]

Project uitbreiding begonnen.
Bestaand:
- 3 x Multiplus II 3000/35
- 2 x.Lynx distributor
- 2 x Pylontech US3000
- 4 x Pylontech US5000
(alles in een full size 19” rack)

Uitbreiding gepland met:
- 2 x Lynx distributor
- 2 x Pylontech US5000
- 3 x Pylontech US5000-1C
Een 2e 130cm hoog 19” rack om de uitbreiding te huisvesten.

De 2 bestaande Lynx en de 2 nieuwe Lynx wil ik met 70mm koppelen via T-class zekeringen.
Met maximaal 105Amp (3 x 35A) laden of 188Amp (3 x 3000W) discharge kom ik nergens over een limiet van bekabeling of zekeringen.

Spul is besteld. Ik zal plaatje delen als het in elkaar zit.
Met relatief weinig omvorm vermogen ten opzichte van kWh opslag verwacht ik 8 tot 9 uur laden nodig te hebben van SoC 10% tot vol.

[John245]

HermanGast schreef op woensdag 7 augustus 2024 @ 18:10:
Project uitbreiding begonnen.
Bestaand:
- 3 x Multiplus II 3000/35
- 2 x.Lynx distributor
- 2 x Pylontech US3000
- 4 x Pylontech US5000
(alles in een full size 19” rack)

Uitbreiding gepland met:
- 2 x Lynx distributor
- 2 x Pylontech US5000
- 3 x Pylontech US5000-1C
Een 2e 130cm hoog 19” rack om de uitbreiding te huisvesten.

De 2 bestaande Lynx en de 2 nieuwe Lynx wil ik met 70mm koppelen via T-class zekeringen.
Met maximaal 105Amp (3 x 35) laden kom ik nergens over een limiet van bekabeling of zekeringen.

Spul is besteld. Ik zal plaatje delen als het in elkaar zit.
Met relatief weinig omvorm vermogen ten opzichte van kWh opslag verwacht ik 8 tot 9 uur laden nodig te hebben van SoC 10% tot vol.

Goed bezig.

Gewoon uit interesse. Waarom een uitbreiding met 3x de 1C versie en 2x de US5000? Waarom niet allemaal 1C? Welk voordeel hoop je te behalen met 1C?

Heb je een schema? Waarom niet een T-class voor iedere batterij (of per 2 batterijen). Hoe ga je voorkomen dat het misgaat bij een hoge kortsluitstroom?

Hoeveel A T class zekering ga je gebruiken?

[HermanGast]

John245 schreef op woensdag 7 augustus 2024 @ 18:18:
[...]

Goed bezig.

Gewoon uit interesse. Waarom een uitbreiding met 3x de 1C versie en 2x de US5000? Waarom niet allemaal 1C? Welk voordeel hoop je te behalen met 1C?

Heb je een schema? Waarom niet een T-class voor iedere batterij (of per 2 batterijen). Hoe ga je voorkomen dat het misgaat bij een hoge kortsluitstroom?

De 0.8C waren al onderweg toen de 1C leverbaar werd…. Ik denk dat de 1C intern net iets steviger in elkaar zit. Prijsverschil was minimaal.

Schema zit in mn hoofd. Wordt erg eenvoudig. Zal Visio-tje maken en delen.

Iedere Pylontech en Multiplus zit afzonderlijk op een eigen Mega zekering. Het geheel zit beschermd in een 19” rack. De enige kabel die ‘oversteekt’ van rack naar rack (busbar naar busbar) krijgt de T-class bescherming. Ik overweeg nog de Mega’s te vervangen door T-class door het gat iets groter te maken en passend in de Lynx te monteren. (Iets minder contactoppervlak maar past. fysiek wel.)

[John245]

HermanGast schreef op woensdag 7 augustus 2024 @ 18:29:
[...]

De 0.8C waren al onderweg toen de 1C leverbaar werd…. Ik denk dat de 1C intern net iets steviger in elkaar zit. Prijsverschil was minimaal.

Schema zit in mn hoofd. Wordt erg eenvoudig. Zal Visio-tje maken en delen.

Iedere Pylontech en Multiplus zit afzonderlijk op een eigen Mega zekering. Het geheel zit beschermd in een 19” rack. De enige kabel die ‘oversteekt’ van rack naar rack (busbar naar busbar) krijgt de T-class bescherming. Ik overweeg nog de Mega’s te vervangen door T-class door het gat iets groter te maken en passend in de Lynx te monteren. (Iets minder contactoppervlak maar past. fysiek wel.)

Welk Amperage ga je aanhouden voor de berekening van de T class zekering / welke T class zekering heb je besteld?

[hp197]

HermanGast schreef op woensdag 7 augustus 2024 @ 18:10:
De 2 bestaande Lynx en de 2 nieuwe Lynx wil ik met 70mm koppelen via T-class zekeringen.
Met maximaal 105Amp (3 x 35A) laden of 188Amp (3 x 3000W) discharge kom ik nergens over een limiet van bekabeling of zekeringen.

My 2 pennies:
Je moet niet alleen rekening houden met piek laad/ontlaad, maar ook met de mogelijkheid dat er een cell vroegtijdig overlijd en een dead short word. In dat geval gaat de voltage van je pack met ~3.2v omlaag en ga je zomaar spontaan een paar 100 amp pompen tussen de pylon's (afhankelijk van wat die kunnen leveren).

Ik gebruik zelf ook een kabel (70mm2) tussen mijn lynx shunt en distributor, maar alle accus zitten op de distributor en de shunt is afgezekerd op 200A dus tussen shunt en distri zou er eigenlijk niet meer kunnen lopen.

[ Voor 13% gewijzigd door hp197 op 07-08-2024 18:49 ]

[broekieman]

John245 schreef op woensdag 7 augustus 2024 @ 16:39:
[...]

Je hoofdschalklaat gaat al naar je ESS. Je kritische AcOut (retour) moet je zo aansluiten dat deze je groepen voed.

Je kan de huidige omvormer gebruiken. Afhankelijk van of je omvormer ondersteund wordt kun je hem op de kritische AC Out aansluiten.

Maar ik stel eigenlijk voor eens goed alle Victron documentatie door te lezen zodat je aan alle voorwaarden voldoet.

Moet er tussen hoofdschakelaar en Victron Multiplus 5kVA 48V een aardlek? Ik ga met de kabel vanaf een automaat in de meterkast kast naar een hoofdschakelaar in de garage.

[John245]

broekieman schreef op woensdag 7 augustus 2024 @ 19:06:
[...]
Moet er tussen hoofdschakelaar en Victron Multiplus 5kVA 48V een aardlek? Ik ga met de kabel vanaf een automaat in de meterkast kast naar een hoofdschakelaar in de garage.

Is niet perse nodig. Is wel veiliger. Mocht je ooit die kabel beschadigen dan ben je beschermd. Zelf heb ik het wel gedaan.

[HermanGast]

John245 schreef op woensdag 7 augustus 2024 @ 18:35:
[...]

Welk Amperage ga je aanhouden voor de berekening van de T class zekering / welke T class zekering heb je besteld?

De Megas zijn 125 voor alles nu, voor de Tclass wordt het 125 tussen de Lynxen en wellicht 110A naar alle 14 eindpunten.

[V_ger]

HermanGast schreef op woensdag 7 augustus 2024 @ 19:10:
[...]

De Megas zijn 125 voor alles nu, voor de Tclass wordt het 125 tussen de Lynxen en wellicht 110A naar alle 14 eindpunten.

Meer zekeringen is niet meer beter. Als je elke box/eindpunt een geschikte zekering geeft is een extra zekering tussen de verschillende racks overbodig.

[John245]

HermanGast schreef op woensdag 7 augustus 2024 @ 19:10:
[...]

De Megas zijn 125 voor alles nu, voor de Tclass wordt het 125 tussen de Lynxen en wellicht 110A naar alle 14 eindpunten.

Top. De zekering tussen de lynxen kan vervallen als je alles apart afzekert. De volgende stap wordt een update van de Multiplussen?

[ Voor 10% gewijzigd door John245 op 07-08-2024 19:13 ]

[HermanGast]

hp197 schreef op woensdag 7 augustus 2024 @ 18:44:
[...]


My 2 pennies:
Je moet niet alleen rekening houden met piek laad/ontlaad, maar ook met de mogelijkheid dat er een cell vroegtijdig overlijd en een dead short word. In dat geval gaat de voltage van je pack met ~3.2v omlaag en ga je zomaar spontaan een paar 100 amp pompen tussen de pylon's (afhankelijk van wat die kunnen leveren).

Ik gebruik zelf ook een kabel (70mm2) tussen mijn lynx shunt en distributor, maar alle accus zitten op de distributor en de shunt is afgezekerd op 200A dus tussen shunt en distri zou er eigenlijk niet meer kunnen lopen.

Het is een afweging. Niet te klein zodat daar geen extra weerstand/warmte ontwikkeling ontstaat, maar wel afdoende voor een volle kortsluiting.

[HermanGast]

John245 schreef op woensdag 7 augustus 2024 @ 19:11:
[...]

Top. De volgende stap wordt een update van de Multiplussen?

Dat is zeker een optie. of een extra setje parallel. Voorlopig nog niets gepland.

[John245]

HermanGast schreef op woensdag 7 augustus 2024 @ 19:10:
[...]

De Megas zijn 125 voor alles nu, voor de Tclass wordt het 125 tussen de Lynxen en wellicht 110A naar alle 14 eindpunten.

Je weet dat de kabel maar 120 A kan hebben?

[HermanGast]

John245 schreef op woensdag 7 augustus 2024 @ 20:16:
[...]


Je weet dat de kabel maar 120 A kan hebben?

[Afbeelding]

Ja, klopt. Voor normaal gebruik zijn de kabel en de zekering overbemeten en bij een 100% kortsluiting wordt het een verassing welke schakel het eerst er uit klapt. Hopelijk de zekering als eerste en enige.

Welke waarde zou je adviseren voor de zekering van US5000 en huidige kabels?

[ Voor 6% gewijzigd door HermanGast op 07-08-2024 20:54 ]

[habbekrats]

@HermanGast

Victron houd deze stromen aan voor kabel diameters, de vraag is welke maat de Pylon levert.
https://www.victronenergy...ed_book/nl/dc-wiring.html hoofdstuk dc bedrading.

[HermanGast]

habbekrats schreef op woensdag 7 augustus 2024 @ 21:00:
@HermanGast

Victron houd deze stromen aan voor kabel diameters, de vraag is welke maat de Pylon levert.
https://www.victronenergy...ed_book/nl/dc-wiring.html hoofdstuk dc bedrading.

De Pylontech in normaal gebruik 100A max. Bijgeleverde kabels goed voor 120A. Zekering elk 125 Mega nu en 110 Tclass toekomst.
De Multiplussen 3000/35 ongeveer 65A bij 3kW productie. Zitten op korte stukjes 50mm2. Zekering nu 125 Mega wordt 110 Tclass
Dus dat komt in orde.
De verbinding tussen de oude set en uitbreiding in theorie 5x 100A max binnen de specs van 5 stuks Us5000. Dus die maak ik in 70mm2 met een 125A zekering. Die blijft wel heel en anders naar 200A.

[John245]

habbekrats schreef op woensdag 7 augustus 2024 @ 21:00:
@HermanGast

Victron houd deze stromen aan voor kabel diameters, de vraag is welke maat de Pylon levert.
https://www.victronenergy...ed_book/nl/dc-wiring.html hoofdstuk dc bedrading.

Pylon is 25mm2.

@HermanGast Naast de Victron documentatie kun je ook gebruik maken van deze calculator. Dan kun je ook rekening houden met het aantal kabels door een bedradingskanaal.

[John245]

HermanGast schreef op woensdag 7 augustus 2024 @ 21:11:
[...]

De Pylontech in normaal gebruik 100A max. Bijgeleverde kabels goed voor 120A. Zekering elk 125 Mega nu en 110 Tclass toekomst.
De Multiplussen 3000/35 ongeveer 65A bij 3kW productie. Zitten op korte stukjes 50mm2. Zekering nu 125 Mega wordt 110 Tclass
Dus dat komt in orde.
De verbinding tussen de oude set en uitbreiding in theorie 5x 100A max binnen de specs van 5 stuks Us5000. Dus die maak ik in 70mm2 met een 125A zekering. Die blijft wel heel en anders naar 200A.

Als je mijn eerdere linkjes bekijk, dan zie je dat voor de Multiplus je gewoon de Mega zekeringen kan gebruiken.
