Zelf een thuisbatterij bouwen

[Leipi35]

Die koperen strips scoor ik bij de plaatselijke ijzerboer.

Hier vind je vaak afgedankte industriële installatie kasten met een veelvoud aan mooie componenten zoals ook die NH zekeringen, 90mm2 aluminium kabel uit kabelboom van afgedankte ev .


En net wat habbekrats ook opmerkte is dat veel reacties meer in het topic : is een thuisbatterij interessant voor mij passen.

Ik wil zeker niet negatief overkomen maar jullie snappen wat ik bedoel😄😄

[Possible]

Kan hem hier dan ook plaatsen









De onderste case heet slechts 0.001mv verschil. Dikke prima. De 2e case + cellen die later binnen kwamen, waren 4 cellen minder opgeladen. Deze staat nu een aantal dagen te balanceren. Dit was 0.0046 en is inmiddels 0.0029. 0.0022 Ik heb er geen haast mee.

Ik wil ''om'' de cases zelf nog een soort van constructie maken van (dubbele?) gipsplaten, ivm mogelijke brand wat dan vertragend werkt.

De DC kabels zal ik in een kabelgoot achter de zwarte uponor leidingen laten lopen richting het witte bord waarde Victrons komen te hangen.

De verwarming doet amper wat qua warmte (28 graden ivm warmtepomp max),dus voor de warmte zal dit geen issue moeten zijn.

[pegagus]

@Leipi35 Ik snap het wel, maar de vraag "is een thuisbatterij interessant voor mij" associeer ik meer met de kant en klaar pakketten. De insteek van dit topic is toch wel duidelijk zelf doen. Ik ben verder niet de eigenaar van dit topic en al helemaal geen moderator, maar het loopt hier niet zo'n storm dat je door de bomen het bos niet meer ziet met de economische component erbij.

[jeroenst]

@pegagus het is sowieso de vraag of het erg is als je niet je volle pv vermogen kunt opslaan. In de winter zal het maximum vermogen sowieso een stuk lager liggen en in de zomer kun je de victron bij negatieve teruglever tarieven laten limiteren. Uiteindelijk zit dadelijk de meeste winst denk ik in eigen verbruik voorzien. Mijn omvormer kan ook maar met 3,6 kw laden terwijl ik 6kWp aan panelen heb.

En waarom een 10kWh accu? Bij nkon koop je al een 16kWh accu voor 2000 euro. Als je daar 2 multiplus 2 4k5 en 1 multiplus 4k5 gx bij doet zit je op 3900 euro en kun je met 150A (7500VA) laden, de accu is dan in 2 uur vol.

Met een een enkele 6k5gx zit je op 2900 euro en kun je met 100A (5000VA) laden op 1 fase, de accu is dan nog steeds in 3 uur vol.

Eerlijk is eerlijk als je 3 fase hebt is 3 fase omvormers netter dan 1 fase. De vraag is of je de 1000 euro snel terugverdiend. Voor je nachtverbruik zal je met beide oplossingen prima uit de voeten komen. En ik zou sowieso niet alles op noodstroom aansluiten want je accu is zo leeg.

[ Voor 3% gewijzigd door jeroenst op 14-08-2026 13:27 ]

[NTS]

pegagus schreef op vrijdag 14 augustus 2026 @ 12:29:
[...]
Ik heb micro-omvormers, die verdeeld zijn over 3-fases.

Ah nu snap ik het. Bij de 1-fase optie zit dus 2/3e van je PV niet achter de Victron en daardoor kan je met een kleinere batterij uit de voeten.

Als je micro omvormers losse groepen hebben in de groepenkast zou je er voor kunnen kiezen om 1 van de 3 groepen op AC-OUT1 te zetten en de andere twee op AC-IN of AC-OUT2 van de andere twee Multiplussen. Dan schakelen ze uit bij netuitval en past het met een kleinere batterij.

Maar met veel PV capaciteit zou 2x16kwh zich ook snel terug kunnen verdienen. Als je 10kwh "overloopt" op zomerdagen en dan tegen 0 euro PV terug levert zou je 2x16 zomaar een euro of 5 a 6 per dag meer kunnen opleveren. Dan heb je het verschil best snel terug.

[marcel3]

Possible schreef op vrijdag 14 augustus 2026 @ 12:43:
Kan hem hier dan ook plaatsen


[Afbeelding]

[Afbeelding]

[Afbeelding]


De onderste case heet slechts 0.001mv verschil. Dikke prima. De 2e case + cellen die later binnen kwamen, waren 4 cellen minder opgeladen. Deze staat nu een aantal dagen te balanceren. Dit was 0.0046 en is inmiddels 0.0029. 0.0022 Ik heb er geen haast mee.

Ik wil ''om'' de cases zelf nog een soort van constructie maken van (dubbele?) gipsplaten, ivm mogelijke brand wat dan vertragend werkt.

De DC kabels zal ik in een kabelgoot achter de zwarte uponor leidingen laten lopen richting het witte bord waarde Victrons komen te hangen.

De verwarming doet amper wat qua warmte (28 graden ivm warmtepomp max),dus voor de warmte zal dit geen issue moeten zijn.

Ik hoop niet dat je bij de afgebeelde celspanningen aan het balanceren bent, want dat heeft 0 zin. Beter wachten tot je de boel hebt aangesloten en pas als de 1e cel 3.45V bereikt balanceren. Zo staan die JK BMS ook standaard afgesteld.

[Possible]

marcel3 schreef op vrijdag 14 augustus 2026 @ 14:01:
[...]

Ik hoop niet dat je bij de afgebeelde celspanningen aan het balanceren bent, want dat heeft 0 zin. Beter wachten tot je de boel hebt aangesloten en pas als de 1e cel 3.45V bereikt balanceren. Zo staan die JK BMS ook standaard afgesteld.

Waarom heeft dat weinig zin? De JK heeft een active balancer toch van 2A?

[marcel3]

Possible schreef op vrijdag 14 augustus 2026 @ 14:02:
[...]


Waarom heeft dat weinig zin? De JK heeft een active balancer toch van 2A?

Je zit bij deze spanning midden in het hele lange vlakke deel van de LiFePO4 laadcurve waardoor balanceren zinloos is. Die active balancer heeft een dergelijk verschil in minder dan een uurtje weggewerkt bij de juiste spanning. Wat je nu doet is echt gekkigheid.

[Possible]

marcel3 schreef op vrijdag 14 augustus 2026 @ 14:05:
[...]

Je zit bij deze spanning midden in het hele lange vlakke deel van de LiFePO4 laadcurve waardoor balanceren zinloos is. Die active balancer heeft een dergelijk verschil in minder dan een uurtje weggewerkt bij de juiste spanning. Wat je nu doet is echt gekkigheid.

Duidelijk thanks! De victrons laten nog even op zich wachten, maar dan doen we het later

[pegagus]

@NTS Het Q-relay van Enphase is ook 3-fase. Ik denk niet dat die blijft werken met maar 1 fase beschikbaar. Het Q-relay zorgt er voor dat de omvormers afvallen bij stroomuitval.

@jeroenst die 10 kWh is puur voor het rekensommetje. En het is gebaseerd op een veelvoud van 5 kWh systemen. Vorige week (of zo) vroeg hier al iemand naar een MB30-cel, die schijnbaar niet meer leverbaar is.

Het is een beetje een beroepsdeformatie, maar ik kijk ook naar de risico's. Daarbij heb ik bij de bouw van mijn huis geïnvesteerd in een zonneboiler (ik moest wat om aan de energienorm te voldoen) die ik in nog geen 30 jaar zou terug verdienen. In de praktijk was dat ding binnen 10 jaar defect en de fabrikant (Itho Daalderop) gestopt met de hele productie. Nu begint die MB31 cel al wel aardig populair te worden, dus over een x aantal jaar kun je die waarschijnlijk wel op Marktplaats vinden.

[marcel3]

Possible schreef op vrijdag 14 augustus 2026 @ 14:06:
[...]


Duidelijk thanks! De victrons laten nog even op zich wachten, maar dan doen we het later

Tot die tijd zou ik de BMS uitzetten, dan heb je ook geen drain op de cellen.

[reneeke1970]

Possible schreef op vrijdag 14 augustus 2026 @ 14:02:
[...]


Waarom heeft dat weinig zin? De JK heeft een active balancer toch van 2A?

Die bovenste accu kun je wel laten balanceren,want die staat wel heel scheef. Zou normaal in rust niet moeten zijn.

[Possible]

reneeke1970 schreef op vrijdag 14 augustus 2026 @ 16:09:
[...]


Die bovenste accu kun je wel laten balanceren,want die staat wel heel scheef. Zou normaal in rust niet moeten zijn.

Nee klopt, waren vier cellen die met mindere voltage binnenkwamen. Wel doen dus ?

[Possible]

reneeke1970 schreef op vrijdag 14 augustus 2026 @ 16:09:
[...]


Die bovenste accu kun je wel laten balanceren,want die staat wel heel scheef. Zou normaal in rust niet moeten zijn.

Nee klopt, waren vier cellen die met mindere voltage binnenkwamen. Wel doen dus ?

Verschil is nu 0.0022mv. Heb wel het idee dat dit nu veel langer duurt. Kan dat kloppen? Is nu al paar uren aan het balanceren om 0.0001v te verhogen / te verlagen bij de andere cellen. Volgens chat gpt is het heel normaal … maar ja haha

[ Voor 24% gewijzigd door Possible op 14-08-2026 16:22 ]

[ErikKo]

Possible schreef op vrijdag 14 augustus 2026 @ 16:16:
[...]

Verschil is nu 0.0022mv

Ik denk dat je met 2.2µV wel goed zit

[Gerritjuh]

Possible schreef op vrijdag 14 augustus 2026 @ 16:16:
[...]


Nee klopt, waren vier cellen die met mindere voltage binnenkwamen. Wel doen dus ?

Verschil is nu 0.0022mv. Heb wel het idee dat dit nu veel langer duurt. Kan dat kloppen? Is nu al paar uren aan het balanceren om 0.0001v te verhogen / te verlagen bij de andere cellen. Volgens chat gpt is het heel normaal … maar ja haha

Verhogen is een beetje lastig zonder energiebron lijkt mij. De balancers die ik "ken" hebben allemaal een externe energiebron nodig om een cel extra energie te kunnen geven.

En 0,0022 mV is wel heel weinig, dat verschil kan in theorie (en praktijk) al in een kabel zitten.

[ Voor 8% gewijzigd door Gerritjuh op 14-08-2026 16:40 ]

[reneeke1970]

Possible schreef op vrijdag 14 augustus 2026 @ 16:16:
[...]


Nee klopt, waren vier cellen die met mindere voltage binnenkwamen. Wel doen dus ?

Verschil is nu 0.0022mv. Heb wel het idee dat dit nu veel langer duurt. Kan dat kloppen? Is nu al paar uren aan het balanceren om 0.0001v te verhogen / te verlagen bij de andere cellen. Volgens chat gpt is het heel normaal … maar ja haha

Je zult wel volt bedoelen.... Ja 2 millivolt is prima. Je kunt balans aan laten staan als je straks gaat laden. Maar daarna alleen vanaf 3.45 inderdaad. De top balans is het belangrijkste,en het is onmogelijk om dan in lagere voltages gelijk te blijven,dit vanwege capaciteit verschil. Dus dan ga je jojoën....

[Possible]

Ik bedoel idd 0.022v wat dus 22mv is

Dus laat hem nog een paar dagen draaien. Als het verschil nihil is zet ik hem uit!

[reneeke1970]

Possible schreef op vrijdag 14 augustus 2026 @ 21:43:
Ik bedoel idd 0.022v wat dus 22mv is

Dus laat hem nog een paar dagen draaien. Als het verschil nihil is zet ik hem uit!

Daarstraks had je nog een nul extra... 22 is inderdaad nog veel teveel voor cellen in rust

[Possible]

reneeke1970 schreef op vrijdag 14 augustus 2026 @ 22:43:
[...]

Daarstraks had je nog een nul extra... 22 is inderdaad nog veel teveel voor cellen in rust

Hoe lang zou dit normaal gesproken duren om te balanceren? Ik kom van 0.046v zit nu op 0.020, in 5 dagen tijd dat hij aan staat. Dit lijkt mij erg lang ?

[habbekrats]

@Possible 5 dagen is wel heel erg lang Dit zou in mijn ogen maar een aantal uur mogen zijn. Na eerste keren van mijn batterij van vol-leeg was balanceren al bijna niet meer nodig. De eerste keer heb ik de cellen ook tot 3,6V geladen . De eerste sessie tot 3,4Volt wachten tot alle cel-spanningen bij elkaar in de buurt zitten en dan de laadspanning in stapjes verhogen tot 57,6V.

Meet met een goede meter ook zelf de spanning wat je bms aangeeft is niet altijd geheel correct. Mij jk-bms zat er wat naast en kun je in de settings aanpassen. (aanpassen alleen in rust niet tijdens laden of ontladen)

[Japie.G]

Possible schreef op vrijdag 14 augustus 2026 @ 23:45:
[...]


Hoe lang zou dit normaal gesproken duren om te balanceren? Ik kom van 0.046v zit nu op 0.020, in 5 dagen tijd dat hij aan staat. Dit lijkt mij erg lang ?

Euh.. er hangt geen lader aan? Balancer aan vanaf 3.45, balancer instellen op 5mV, float mode uitzetten. Opladen op minimaal 55,2v en dan gaat ie netjes balanceren.. zonder voeding gaat er echt heel weinig gebeuren verder 🙈

[Possible]

Er hangt inderdaad niks aan haha… ik laat het nu door de active balancer van de jk bms doen. Die doet maar 2A. De victrons laten nog even op zich wachten ik heb geen haast. Inmiddels is het verschil gedropt naar 0.018v ik kwam van 0.046v

[Japie.G]

Possible schreef op zaterdag 15 augustus 2026 @ 07:59:
Er hangt inderdaad niks aan haha… ik laat het nu door de active balancer van de jk bms doen. Die doet maar 2A. De victrons laten nog even op zich wachten ik heb geen haast. Inmiddels is het verschil gedropt naar 0.018v ik kwam van 0.046v

Heeft niet zo veel (geen) zin. Je zit met dat voltage nog niet in het steile gedeelte van de voltagecurve. Je moet echt wel naar 3,45v om wat aan balans te doen.

[reneeke1970]

Japie.G schreef op zaterdag 15 augustus 2026 @ 08:25:
[...]


Heeft niet zo veel (geen) zin. Je zit met dat voltage nog niet in het steile gedeelte van de voltagecurve. Je moet echt wel naar 3,45v om wat aan balans te doen.

Klink klare onzin want 46 mv verschil is enorm groot en kan hij makkelijk verplaatsen

[reneeke1970]

Possible schreef op zaterdag 15 augustus 2026 @ 07:59:
Er hangt inderdaad niks aan haha… ik laat het nu door de active balancer van de jk bms doen. Die doet maar 2A. De victrons laten nog even op zich wachten ik heb geen haast. Inmiddels is het verschil gedropt naar 0.018v ik kwam van 0.046v

Stel dat er in een cell 50 ah meer of minder zit,dan moet hij dus 100ah verplaatsen,dat duurt wel een 55 uur. Staat de balans wel ingesteld op 2a ,geloof dat mijne standaard op 1a stond?

Ps een smart solar lader eraan vanaf marktplaats kost niet veel. Het is eigenlijk best zorgelijk want cellen in rust moeten bijna altijd gelijk zijn tussen 10 en 90 procent lading. Jij hebt een kapotte of een hele oude cell gekregen. Of je bedrading is niet goed. Nagemeten?

[ Voor 20% gewijzigd door reneeke1970 op 15-08-2026 09:19 ]

[habbekrats]

Houd er rekening mee dat zonder voeding je batterij weer leeg gaat. Ik heb voor dat mijn Victron klaar was met een 60V/5A voeding de batterij ook een tijd volgehouden. (niet op 60V uiteraard)
Door de cellen langzaam naar 3,6V te brengen weet je 100% zeker dat elke cell vol zit tot in het steile gedeelte vol zit. Mijn normale 100% laadspanning is 55,2Volt max.

[Possible]

reneeke1970 schreef op zaterdag 15 augustus 2026 @ 09:15:
[...]

Stel dat er in een cell 50 ah meer of minder zit,dan moet hij dus 100ah verplaatsen,dat duurt wel een 55 uur. Staat de balans wel ingesteld op 2a ,geloof dat mijne standaard op 1a stond?

Ps een smart solar lader eraan vanaf marktplaats kost niet veel. Het is eigenlijk best zorgelijk want cellen in rust moeten bijna altijd gelijk zijn tussen 10 en 90 procent lading. Jij hebt een kapotte of een hele oude cell gekregen. Of je bedrading is niet goed. Nagemeten?

Eerste pack was uit februari 2026 uit mn hoofd. Die waren inderdaad allemaal 3.29v

Tweede pack waren 12 cellen iets nieuwer. Die kwamen met 3.28v de laatste vier die ik erin had geplaats waren 3.25v of dit nou betekend of ze kapot zijn? Geen idee. Zijn allemaal eve cellen dubbele studs. Bekabeling gechecked maar lijkt allemaal goed.

Kan het niet zo zijn dat de laatste vier gewoon uit een een andere range zijn gekomen/geleved ?

[habbekrats]

Possible schreef op zaterdag 15 augustus 2026 @ 10:32:
[...]


Eerste pack was uit februari 2026 uit mn hoofd. Die waren inderdaad allemaal 3.29v

Tweede pack waren 12 cellen iets nieuwer. Die kwamen met 3.28v de laatste vier die ik erin had geplaats waren 3.25v of dit nou betekend of ze kapot zijn? Geen idee. Zijn allemaal eve cellen dubbele studs. Bekabeling gechecked maar lijkt allemaal goed.

Kan het niet zo zijn dat de laatste vier gewoon uit een een andere range zijn gekomen/geleved ?

Even de QR codes scannen en je hebt alle cel data, kijk ook eens even naar video Robert met goedkope cellen van Gotion YouTube: LiFePo4 cellen testen, Eve vs Gotion vs Valcon.

[SkyFlyer]

habbekrats schreef op zaterdag 15 augustus 2026 @ 11:29:
[...]

Even de QR codes scannen en je hebt alle cel data, kijk ook eens even naar video Robert met goedkope cellen van Gotion YouTube: LiFePo4 cellen testen, Eve vs Gotion vs Valcon.

Let er wel op dat Robert de interne weerstand niet op de goede wijze meet (krokodil ipv pinprobes) en daarmee onnauwkeurige waarden krijgt. In het algemeen maakt hij leuke entertainment, maar is de inhoudelijke kwaliteit van zijn videos niet de beste (ook zijn gehobby is af en toe op de grens).

QR codes kun je hier checken:

https://www.gobelpower.co...La0xpd3tWs6ZvA-k5ye4t8EsS

[habbekrats]

SkyFlyer schreef op zaterdag 15 augustus 2026 @ 11:36:
[...]

Let er wel op dat Robert de interne weerstand niet op de goede wijze meet (krokodil ipv pinprobes) en daarmee onnauwkeurige waarden krijgt. In het algemeen maakt hij leuke entertainment, maar is de inhoudelijke kwaliteit van zijn videos niet de beste (ook zijn gehobby is af en toe op de grens).

QR codes kun je hier checken:

https://www.gobelpower.co...La0xpd3tWs6ZvA-k5ye4t8EsS

Ik heb dezelfde meter die meet uitstekend, de twee helften van de klem hebben elk een eigen draad zodat je een 4draads meting hebt.

[SkyFlyer]

habbekrats schreef op zaterdag 15 augustus 2026 @ 12:05:
[...]

Ik heb dezelfde meter die meet uitstekend, de twee helften van de klem hebben elk een eigen draad zodat je een 4draads meting hebt.

Klopt, ik heb ook exact dezelfde meter, met de pinprobes meet hij exact dezelfde waardes als een Fluke, maar met de krokodillen klemmen verschilt je meting gigantisch als je ze net iets anders aandrukt.

De meter is verder dus uitstekend, bij het vastzetten van verbindingen kun je zelfs het verschil in torque van de bouten meten.

[cyclone]

Nou ik heb hier toch echt met kromme tenen naar zitten kijken.
Allereerst hebben de krokodil klemmen maar 2 draadjes (zie screenshot hieronder) en verbaas ik mij ernstig over hetgeen wat Robert hier nu allemaal loopt te verkondigen, want wat hij meet is allemaal RUIM buiten spec voor wat betreft de EVE MB31 spec sheet.

Check hier zijn waardes en meet setup (heb ff een screenshotje getrokken)

De meetklemmen hebben maar 1 draad per pool dus ik vermoed dat zijn meting botweg fout is.
Want met droge ogen deze waardes als goed betitelen strookt niet met de waardes die je uit de spec sheet bij EVE haalt (oordeelt u zelf)


Hier staat duidelijk 0,18mOhm +\- 0,05mOhm.
Dit komt overigens volledig overeen met de waardes die ik bij mijn 64 cellen heb gemeten. De eerste batch zat strak op de 0,18mOhm en de 2de batch op de 0,22mOhm.
En daarmee dus allemaal binnen spec.

Ik meet echter met de YR1035+ voorzien van meetprobes van 2 meetpennen per probe :

Hoop (en vermoed ook) dat ome Robert hier vast wel mee leest en welicht zijn video even offline haalt en aanpast want wat hij hier nu loopt te verkondigen voor wat betreft interne weerstand is rondweg onjuist.

[SmoothTweaker]

jeroenst schreef op vrijdag 14 augustus 2026 @ 12:50:
@pegagus het is sowieso de vraag of het erg is als je niet je volle pv vermogen kunt opslaan. In de winter zal het maximum vermogen sowieso een stuk lager liggen en in de zomer kun je de victron bij negatieve teruglever tarieven laten limiteren. Uiteindelijk zit dadelijk de meeste winst denk ik in eigen verbruik voorzien. Mijn omvormer kan ook maar met 3,6 kw laden terwijl ik 6kWp aan panelen heb.

En waarom een 10kWh accu? Bij nkon koop je al een 16kWh accu voor 2000 euro. Als je daar 2 multiplus 2 4k5 en 1 multiplus 4k5 gx bij doet zit je op 3900 euro en kun je met 150A (7500VA) laden, de accu is dan in 2 uur vol.

Met een een enkele 6k5gx zit je op 2900 euro en kun je met 100A (5000VA) laden op 1 fase, de accu is dan nog steeds in 3 uur vol.

Eerlijk is eerlijk als je 3 fase hebt is 3 fase omvormers netter dan 1 fase. De vraag is of je de 1000 euro snel terugverdiend. Voor je nachtverbruik zal je met beide oplossingen prima uit de voeten komen. En ik zou sowieso niet alles op noodstroom aansluiten want je accu is zo leeg.

Ik ben hier gestart met één 4K5 GX icm één 16kWh accu. Ik heb wel alle voorbereidingen getroffen om eenvoudig te kunnen uitbreiden met 2 extra 4K5 (non-gx) en eventueel een 2e accupack.
Deze overweging heb ik gemaakt omdat ons dagelijks opwek (35kWh) en verbruik (30kWh) hiervoor voldoende is en ik met 55A bijna al mijn PV output overdags in de accu kan krijgen. Het nachtverbruik ligt tussen de 8kWh en 12kWh en het eventuele verlies dat ik niet kwijt kan in de accu neem ik voor lief aangezien dat alleen op zonnige dagen in de zomerperiode is.

Daarbij vond ik het toch wel weer een flinke uitgave om 2 extra Victron 4K5 erbij te kopen met het idee dat ik ze niet optimaal benut. Voor nu ben ik blij met deze keuze en gebruik in de AC-IN voor het laden/ontladen en heb ik de AC-OUT1 in gebruik voor de essentiële apparatuur (mini-pc, nas, router etc).

[ Voor 4% gewijzigd door SmoothTweaker op 15-08-2026 13:37 ]

[Leipi35]

cyclone schreef op zaterdag 15 augustus 2026 @ 12:55:
Nou ik heb hier toch echt met kromme tenen naar zitten kijken.
Allereerst hebben de krokodil klemmen maar 2 draadjes (zie screenshot hieronder) en verbaas ik mij ernstig over hetgeen wat Robert hier nu allemaal loopt te verkondigen, want wat hij meet is allemaal RUIM buiten spec voor wat betreft de EVE MB31 spec sheet.

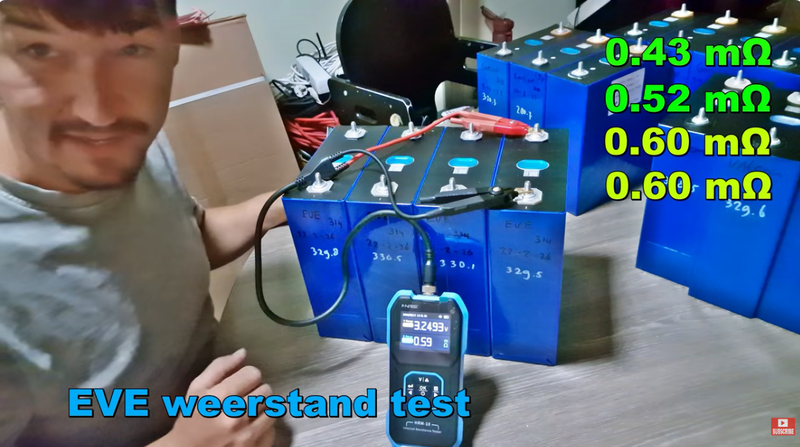

Check hier zijn waardes en meet setup (heb ff een screenshotje getrokken)
[Afbeelding]
De meetklemmen hebben maar 1 draad per pool dus ik vermoed dat zijn meting botweg fout is.
Want met droge ogen deze waardes als goed betitelen strookt niet met de waardes die je uit de spec sheet bij EVE haalt (oordeelt u zelf)

[Afbeelding]

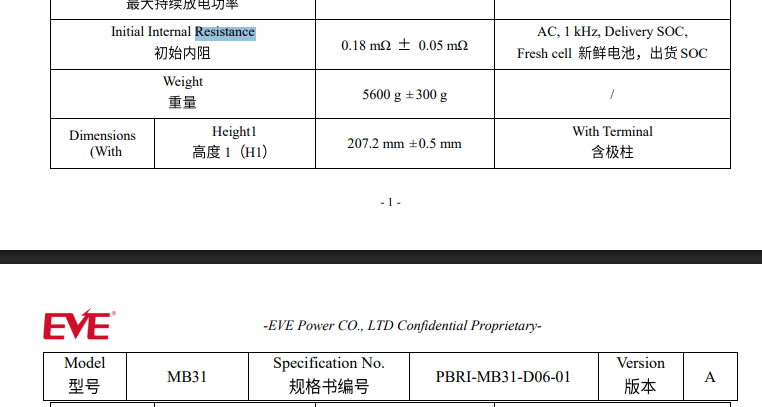

Hier staat duidelijk 0,18mOhm +\- 0,05mOhm.
Dit komt overigens volledig overeen met de waardes die ik bij mijn 64 cellen heb gemeten. De eerste batch zat strak op de 0,18mOhm en de 2de batch op de 0,22mOhm.
En daarmee dus allemaal binnen spec.

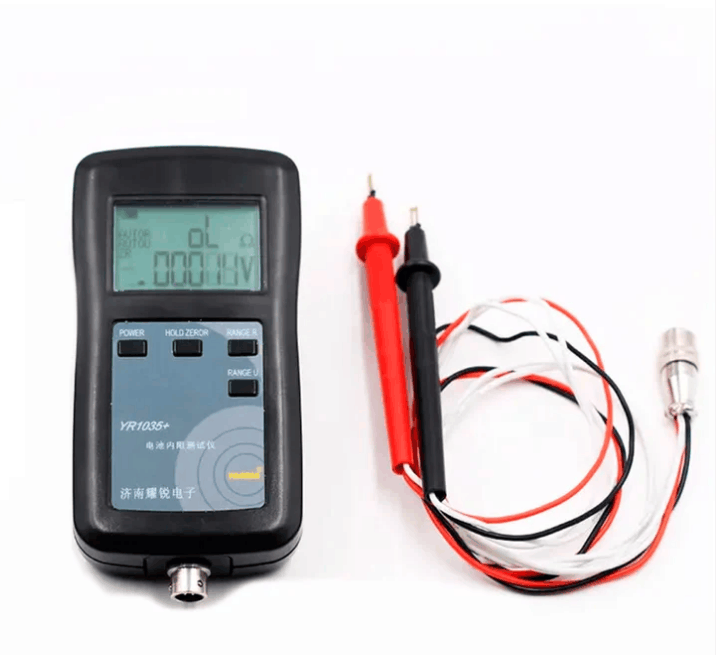

Ik meet echter met de YR1035+ voorzien van meetprobes van 2 meetpennen per probe :
[Afbeelding]
Hoop (en vermoed ook) dat ome Robert hier vast wel mee leest en welicht zijn video even offline haalt en aanpast want wat hij hier nu loopt te verkondigen voor wat betreft interne weerstand is rondweg onjuist.

Dat is niet waar

Ik heb dezelfde meter en dit zijn ook kelvin clips

Wat natuurlijk wel het geval is , dat hij meet op de draadeinden

Dit zijn uiteraard ook weer extra overgangen en daarom moet je ook altijd direct op de basis meten

[cyclone]

Leipi35 schreef op zaterdag 15 augustus 2026 @ 14:38:
[...]

Dat is niet waar

Ik heb dezelfde meter en dit zijn ook kelvin clips

Wat natuurlijk wel het geval is , dat hij meet op de draadeinden

Dit zijn uiteraard ook weer extra overgangen en daarom moet je ook altijd direct op de basis meten

Wat bedoel je met DAT? Ik heb het toch over zijn meting (en niet expliciet zijn meter)?
Volgens mij bevestig je dat volledig met wat je daarna schrijft dat hij dus fout meet.
Lijkt mij overigens nog stug dat dit een meetfout van 100% oplevert.

[ Voor 4% gewijzigd door cyclone op 15-08-2026 14:49 ]

[Leipi35]

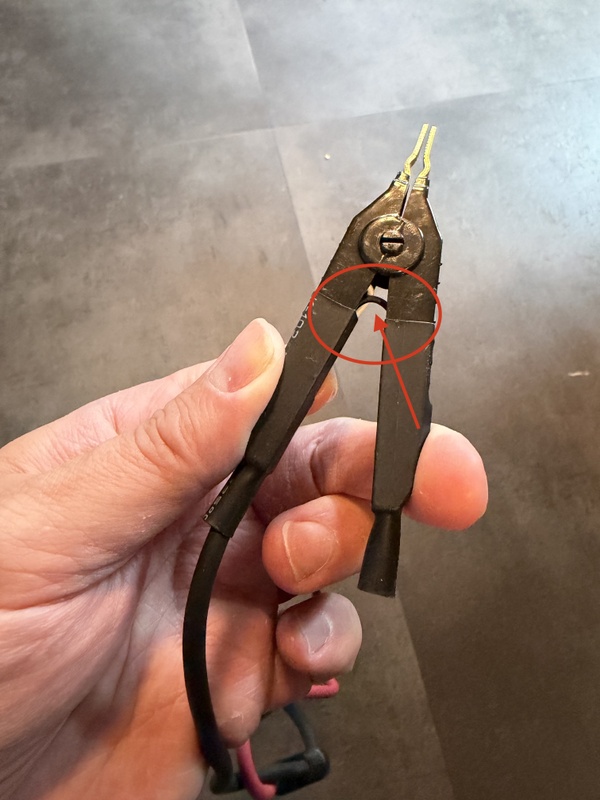

Allereerst hebben de krokodil klemmen maar 2 draadjes (zie screenshot hieronder)

Dit is wat ik bedoel

[SkyFlyer]

Die klemmen hebben wel 4 draden, zie YouTube: Fnirsi Internal Resistance Meter HRM-10 waar je de klemmen bedrading kan zien (ze zijn bij HRM-10 beter weggewerkt dan bij de YR1035).

Maar het blijft dat je met de pinprobes een veel betere meting krijgt (ik heb ze allebei gebruikt) + alle andere terechte commentaar wat hier gegeven wordt.

Ik vermoed dat Robert weer zuinig aan gedaan heeft en de versie zonder pinprobes heeft gekocht.

[reneeke1970]

Possible schreef op zaterdag 15 augustus 2026 @ 10:32:
[...]


Eerste pack was uit februari 2026 uit mn hoofd. Die waren inderdaad allemaal 3.29v

Tweede pack waren 12 cellen iets nieuwer. Die kwamen met 3.28v de laatste vier die ik erin had geplaats waren 3.25v of dit nou betekend of ze kapot zijn? Geen idee. Zijn allemaal eve cellen dubbele studs. Bekabeling gechecked maar lijkt allemaal goed.

Kan het niet zo zijn dat de laatste vier gewoon uit een een andere range zijn gekomen/geleved ?

Ja dat sowieso,maar oude wil je niet echt. Maarja als je straks gaat laden zie je vanzelf of het recht getrokken komt. Alles wat de balancer nu al doet is in tyd meegenomen. Ik zou wel voorzichtig laden,als bms constant ingrijpt is ook niet fijn

[Japie.G]

reneeke1970 schreef op zaterdag 15 augustus 2026 @ 09:13:
[...]

Klink klare onzin want 46 mv verschil is enorm groot en kan hij makkelijk verplaatsen

Je bent wel erg stellig. Het gaat er toch niet om dat die balancer het niet kan, het gaat er om dat het niet zo veel zin heeft. Balanceren doe je in het steilere gedeelte van de laad/voltagecurve, niet in het midden. Daar valt verder niet veel over te discussiëren lijkt me. Je kunt op deze manier nog steeds eindigen met een totaal verschillende SoC per cel, die pas echt gebalanceerd wordt bij het laden en balanceren ergens in het steile stuk.

Overigens zie ik ook nergens hoe de balancer is ingesteld. Als je het nu dan al wel wilt laten 'wegwerken' door de balancer moet het voltage op zijn minst zijn ingesteld op een voltage rondom waar de cellen nu staan. Anders doet hij sowieso niet wat..

En voor @cyclone .. Die Robert is inderdaad technisch niet helemaal correct soms en met conclusies op of over het randje, maar die meter is wel degelijk goed zoals anderen al opmerkten.. Hier ff een foto van mn probe.

[ Voor 40% gewijzigd door Japie.G op 15-08-2026 19:10 ]

[cyclone]

Leipi35 schreef op zaterdag 15 augustus 2026 @ 15:14:
Allereerst hebben de krokodil klemmen maar 2 draadjes (zie screenshot hieronder)

Dit is wat ik bedoel

Fair enough maar dat was niet de essentie van mijn lange post.

Essentie is dat de waardes die “gemeten” worden of 100% boven spec zijn / of gewoon niet goed gemeten zijn. Terwijl Robert het verteld dat dit dikke prIma waardes zijn.

Dat was zeg maar het punt wat ik beargumenteerd over de brug trachtte te krijgen.

[Japie.G]

cyclone schreef op zaterdag 15 augustus 2026 @ 19:12:
[...]

Fair enough maar dat was niet de essentie van mijn lange post.

Essentie is dat de waardes die “gemeten” worden of 100% boven spec zijn / of gewoon niet goed gemeten zijn. Terwijl Robert het verteld dat dit dikke prIma waardes zijn.

Dat was zeg maar het punt wat ik beargumenteerd over de brug trachtte te krijgen.

Das inderdaad niet goed, en over het randje. Want met zijn wel goede meter meet hij niet wat hij zegt te meten.

[cj1]

Leipi35 schreef op vrijdag 14 augustus 2026 @ 12:41:
Die koperen strips scoor ik bij de plaatselijke ijzerboer.

Hier vind je vaak afgedankte industriële installatie kasten met een veelvoud aan mooie componenten zoals ook die NH zekeringen, 90mm2 aluminium kabel uit kabelboom van afgedankte ev .

Wat betaal je zo voor die roodkoperen staven en hergebruik aluminium kabel bij "een plaatselijke ijzerboer"?

Is die "ijzerboer" een soort schrootinkoper/-handelaar?

Waar zou je zoiets in Zuidoost in Zuidoost Nederland kunnen scoren?

[cj1]

Japie.G schreef op zaterdag 15 augustus 2026 @ 19:13:
[...]
Want met zijn wel goede meter meet hij niet wat hij zegt te meten.

Meten op de stalen draadeinden zorgt voor sowieso voor ongewenst afwijking.
Vervolgens is het maar net hoe hoog of laag Robert de klem op het draadeind heeft gezet. Robert's metingen met de hoge 1 mOhm waarde is vermoedelijk alleen op het staal geklemd zonder de celpool direct te raken.

Daarnaast vindt ik de AC-IR reproduceerbaar meten soms best lastig. Als ik even later weer meet wijkt de waarde af, of de waarde op het scherm wil niet stabiel worden.

Anderzijds het veersysteem in Robert's Fnirsi HRM-10 meetklemmen zorgt door een constante veerkracht voor meer herhaalbare resultaten in vergelijking met geveerde probes waar de gebruiker de kracht bepaald.

Het is maar net hoeveel of weinig kracht/druk je op de probes zet, hoe ver de veren indrukken (op bijgaande foto is links/zwart, maximaal ingedrukt).


Of is het bij "geveerde probes" de bedoeling dat de inwendige veren maximaal worden ingedrukt?

De YR1035+ handleiding schrijft er niet meer over dan:

(8)4. Each test line of the indicator pen shall be in good contact what the battery under test...
...
(. Use of probe test line: the positive and negative poles of the vertical battery press down the probe to shrink part of the probe and make both probes touch the battery independently. Make sure that the positive and negative surfaces of the battery are clean, otherwise poor contact can not be stable and accurate measurement.

Bij mijn YR1035+ is iedere meetpunt ook voorzien van vier relatief scherpe punten, eentje in elke hoek. Daarmee kras je vermoedelijk makkelijker oxidatie weg in vergelijking met kelvin-klemmen.

[ Voor 5% gewijzigd door cj1 op 20-08-2026 13:01 ]

[cj1]

cj1 schreef op woensdag 1 oktober 2025 @ 13:11:
[...]
Het verschil is dat een YR1035 de 1kHz weerstand meet (ACIR/AC-IR), en de HRM10 de pure DC-weerstand (DC-IR/DCIR).

Wat ik hier geschreven heb, klopt niet helemaal: de HRM-10 is net zoals de YR1035 een (1 kHz) AC-IR meter, geen DC-IR.

[Tanuki]

Ook hier bezig met alle stappen voor een thuisbatterij setup. Oorspronkelijk wilde ik voor een Victron systeem gaan, maar Deye lijkt een stuk betaalbaarder en (voor mij de main motivatie) heeft een 3 fase omvormer, wat de hele setup versimpelt.

Nu zie ik wat "doe het niet" en "pas op" berichten over het zelf samenstellen/assembleren van een batterij: Ik wil een Yixiang v3 box met EVE MB56 cells bestellen. En dan zelf in elkaar schroeven. Als ik de video bekijk zie ik niks schokkends (pun intended):

Zie ik dan iets over het hoofd? Ik ben geen elektricien van beroep, maar doe alle elektra, sanitair, verwarming, enz. zelf in ons huis. Dan lijkt het me toch realistisch om zoiets in elkaar te zetten? Ik heb moment schroevendraaiers, moment sleutels, een Fluke, enz. tot mijn beschikking.

[Hermarcel]

@Tanuki
Rustig werken, je niet laten afleiden en vooraf wat video's bekijken. Zoals deze: YouTube: First MB56 DIY Kit Build - The Big Beautiful Battery!

[SkyFlyer]

Tanuki schreef op zaterdag 22 augustus 2026 @ 21:02:
Ook hier bezig met alle stappen voor een thuisbatterij setup. Oorspronkelijk wilde ik voor een Victron systeem gaan, maar Deye lijkt een stuk betaalbaarder en (voor mij de main motivatie) heeft een 3 fase omvormer, wat de hele setup versimpelt.

Nu zie ik wat "doe het niet" en "pas op" berichten over het zelf samenstellen/assembleren van een batterij: Ik wil een Yixiang v3 box met EVE MB56 cells bestellen. En dan zelf in elkaar schroeven. Als ik de video bekijk zie ik niks schokkends (pun intended):
[YouTube: YIXIANG V3 DIY BOX Assembly Video (YIXIANG BMS)]

Zie ik dan iets over het hoofd? Ik ben geen elektricien van beroep, maar doe alle elektra, sanitair, verwarming, enz. zelf in ons huis. Dan lijkt het me toch realistisch om zoiets in elkaar te zetten? Ik heb moment schroevendraaiers, moment sleutels, een Fluke, enz. tot mijn beschikking.

Het bouwen van een batterij, zeker als je alle onderdelen afneemt van een leverancier met een goede reputatie, zoals Yixiang, is niet moeilijk.

Investeer in een goede IR meter (zoals de FNRSI HRM-10 met pinprobes) om de cellen én verbindingen door te meten. En zorg voor een goede moment sleutel. Alles goed vast zitten met het juiste moment is eigenlijk het moeilijkste.

De rest van het risico zit in de gehele installatie, goed in balans, juiste kabels, goede beveiliging etc. Ik zie de Chinese beveiligingen als leuke extra, en heb sowieso een EU gekeurde beveiliging in de keten zitten.

[Gerritjuh]

Tanuki schreef op zaterdag 22 augustus 2026 @ 21:02:
Ook hier bezig met alle stappen voor een thuisbatterij setup. Oorspronkelijk wilde ik voor een Victron systeem gaan, maar Deye lijkt een stuk betaalbaarder en (voor mij de main motivatie) heeft een 3 fase omvormer, wat de hele setup versimpelt.

Nu zie ik wat "doe het niet" en "pas op" berichten over het zelf samenstellen/assembleren van een batterij: Ik wil een Yixiang v3 box met EVE MB56 cells bestellen. En dan zelf in elkaar schroeven. Als ik de video bekijk zie ik niks schokkends (pun intended):
[YouTube: YIXIANG V3 DIY BOX Assembly Video (YIXIANG BMS)]

Zie ik dan iets over het hoofd? Ik ben geen elektricien van beroep, maar doe alle elektra, sanitair, verwarming, enz. zelf in ons huis. Dan lijkt het me toch realistisch om zoiets in elkaar te zetten? Ik heb moment schroevendraaiers, moment sleutels, een Fluke, enz. tot mijn beschikking.

Ik zou eerst een goed kijken wat je dan echt wil, in een Yixiang v3 passen namelijk geen MB56 cellen. Het is ofwel een Yixiang v3 met MB31 cellen of een Yixiang MB56 voor de MB56 cellen.

[Beer070]

Tanuki schreef op zaterdag 22 augustus 2026 @ 21:02:
Ook hier bezig met alle stappen voor een thuisbatterij setup. Oorspronkelijk wilde ik voor een Victron systeem gaan, maar Deye lijkt een stuk betaalbaarder en (voor mij de main motivatie) heeft een 3 fase omvormer, wat de hele setup versimpelt.

Nu zie ik wat "doe het niet" en "pas op" berichten over het zelf samenstellen/assembleren van een batterij: Ik wil een Yixiang v3 box met EVE MB56 cells bestellen. En dan zelf in elkaar schroeven. Als ik de video bekijk zie ik niks schokkends (pun intended):
[YouTube: YIXIANG V3 DIY BOX Assembly Video (YIXIANG BMS)]

Zie ik dan iets over het hoofd? Ik ben geen elektricien van beroep, maar doe alle elektra, sanitair, verwarming, enz. zelf in ons huis. Dan lijkt het me toch realistisch om zoiets in elkaar te zetten? Ik heb moment schroevendraaiers, moment sleutels, een Fluke, enz. tot mijn beschikking.

ik heb zelf een multi-RS 3 fase systeem met 4x mix DIY 16kwh boxen, en ervaring bij een kennis met Deye HV omgeving. Om eerlijk te zijn vind ik de Victron omgeving stukken makkelijker te beheren en configureren. Het lijkt alsof Deye alleen via Modbus een beetje te sturen is, en als je wat meer flexibiliteit wil moet je hard aan de bak om veel zelf te ontwerpen en te maken.

Geen idee of het mijn cognitieve dissonantie is om de eigen keuze beter te vinden.. zou ook kunnen.

[Lord Anubis]

SkyFlyer schreef op zaterdag 15 augustus 2026 @ 15:25:
Die klemmen hebben wel 4 draden, zie YouTube: Fnirsi Internal Resistance Meter HRM-10 waar je de klemmen bedrading kan zien (ze zijn bij HRM-10 beter weggewerkt dan bij de YR1035).

Maar het blijft dat je met de pinprobes een veel betere meting krijgt (ik heb ze allebei gebruikt) + alle andere terechte commentaar wat hier gegeven wordt.

Ik vermoed dat Robert weer zuinig aan gedaan heeft en de versie zonder pinprobes heeft gekocht.

De HRM-10 is onderweg, maar wil eigenlijk siliconen kabels gebruiken waarmee ik wat meer speling/kabel heb tussen de min en de plus probe/klem. Desnoods zelf maken. Iemand heeft een voorkeur kabel voor dit project?

[Tanuki]

Beer070 schreef op zondag 23 augustus 2026 @ 16:42:
[...]

ik heb zelf een multi-RS 3 fase systeem met 4x mix DIY 16kwh boxen, en ervaring bij een kennis met Deye HV omgeving. Om eerlijk te zijn vind ik de Victron omgeving stukken makkelijker te beheren en configureren. Het lijkt alsof Deye alleen via Modbus een beetje te sturen is, en als je wat meer flexibiliteit wil moet je hard aan de bak om veel zelf te ontwerpen en te maken.

Geen idee of het mijn cognitieve dissonantie is om de eigen keuze beter te vinden.. zou ook kunnen.

Voor modbus / software / etc zou ik het verschil er niet om maken. Dan kost het misschien maar wat meer moeite, of lijkt het wat omslachtiger.

Als er bepaalde zeer gewenste capabilities in Victron zitten die deye niet kan, dan is dat wat anders. Maar voor zover ik weet kunnen ze beide hetzelfde.

[Beer070]

Tanuki schreef op zondag 23 augustus 2026 @ 17:12:
[...]

Voor modbus / software / etc zou ik het verschil er niet om maken. Dan kost het misschien maar wat meer moeite, of lijkt het wat omslachtiger.

Als er bepaalde zeer gewenste capabilities in Victron zitten die deye niet kan, dan is dat wat anders. Maar voor zover ik weet kunnen ze beide hetzelfde.

uiteindelijk kan je met HomeAssistant en modbus alles maken. Het is een kwestie van hoeveel moeite je er in wil steken.

Op de Victron omgeving is dynamic ESS (DESS) aanzetten een kwestie van een paar vinkjes in de GUI. Bij de standaard Deye AI Cloud is de UI sowieso brak, en moet je per dagelijks tijdslot aangeven of je wil 'verkopen' en/of 'opladen'. Een koppeling aan prijs vereist extra werk, en moet je dan dus ook zelf onderhouden.

[Slux]

Ik ben er een jaartje uit geweest. Ik ben op zoek naar 160 MB31-cellen. Zijn er inmiddels nieuwe leveranciers die de moeite waard zijn om naar te kijken?

[cyclone]

Slux schreef op woensdag 26 augustus 2026 @ 08:24:
Ik ben er een jaartje uit geweest. Ik ben op zoek naar 160 MB31-cellen. Zijn er inmiddels nieuwe leveranciers die de moeite waard zijn om naar te kijken?

Neem even contact op met EVE, ik heb 2 maanden geleden een leuk aantal direct opgehaald in Hamburg.
Zeker bij dit soort aantallen is dat een stuk interessanter dan via NKON (die beginnen behoorlijk prijzig te worden).

[Tanuki]

cyclone schreef op woensdag 26 augustus 2026 @ 11:39:
[...]

Neem even contact op met EVE, ik heb 2 maanden geleden een leuk aantal direct opgehaald in Hamburg.
Zeker bij dit soort aantallen is dat een stuk interessanter dan via NKON (die beginnen behoorlijk prijzig te worden).

Opgehaald in Hamburg? 2x minimaal 450 km voor gereden?

[Lord Anubis]

voor mij 1200 km, maar tank dan wel in belgie. zou dan neerkomen op €170 benz. Dus bij bv 32 cellen is dat €6 per cell wat het goedkoper moet zijn. Dat is snel haalbaar.

[cyclone]

Tanuki schreef op woensdag 26 augustus 2026 @ 13:33:
[...]

Opgehaald in Hamburg? 2x minimaal 450 km voor gereden?

Tja ze komen niet vanzelf naar je toe en ik kreeg een aanbod wat ik niet kon afslaan.

[stefdej]

Even een update van mijn project.

• 16x104Ah gotion cellen (in eerst instantie een lage capaciteit. Als dit mooi blijkt te werken eventueel in de toekomst vervangen voor 16kWh.
• JK 16S2A30P BMS (100A vond ik te mager, de rest was niet op voorraad.
• Wordt gekoppeld aan een Victron Multiplus II 6k5 GX (ook met oog op uitbreiding)

Zojuist het eerste leven in geblazen, waardes lijken mooi.Gewoon even om te delen, wellicht zijn er mensen die verbeterpunten/op aanmerkingen hebben. Het is misschien wel heel erg DIY maar dat maakt het juist een mooi project.

De volgende stap is samen met de Victron ophangen, en koppelen.

[habbekrats]

@stefdej Geen isolatie sheets ertussen? En draadstangen tegen de cellen lijkt mij ook niet veilig.

[Jermak]

ik heb ook van die mooie draadstangen , maar heb er een stuk slang omheen zitten als isolatie voor het geval dat

[Slux]

cyclone schreef op woensdag 26 augustus 2026 @ 11:39:
[...]

Neem even contact op met EVE, ik heb 2 maanden geleden een leuk aantal direct opgehaald in Hamburg.
Zeker bij dit soort aantallen is dat een stuk interessanter dan via NKON (die beginnen behoorlijk prijzig te worden).

Thanks, ik had contact gehad met EVE maar die waren niet echt goedkoop, en ze hadden geen single studs, had je contact via allibaba of rechtstreeks via hun website ?

Klopt NKON is een stuk omhoog gegaan, excl BTW is nu dezelfde prijs als vorig jaar in de BTW

[Lord Anubis]

@stefdej Buiten de ongeisoleerde draadeinden om, vind ik de schakelaar niet op zijn plaats ( pun intended en serieus 😉). Hoe ga je het gebruiken als er wat gaande is?

En als je gaat uitbreiden met de 16kWh cellen dan zou ik het als tweede set er naast zetten. Dan heb je 21kWh. De extra kosten zijn dan minimaal.

[ Voor 30% gewijzigd door Lord Anubis op 27-08-2026 11:24 ]

[stefdej]

Bedankt voor de reacties.

Lord Anubis schreef op donderdag 27 augustus 2026 @ 11:17:
@stefdej Buiten de ongeisoleerde draadeinden om, vind ik de schakelaar niet op zijn plaats ( pun intended en serieus 😉). Hoe ga je het gebruiken als er wat gaande is?

En als je gaat uitbreiden met de 16kWh cellen dan zou ik het als tweede set er naast zetten. Dan heb je 21kWh. De extra kosten zijn dan minimaal.

De schakelaar is niet bedoeld voor noodsituaties. Meer voor onderhoud om de omvormer bijvoorbeeld spanningsloos te maken. Als er wat aan de hand is hoop ik dat de zekering zijn werk doet, en anders ga ik op een afstandje staan kijken hoe hij afbrand. Met je neus boven smeulende accu's gaan hangen lijkt me nooit een goed idee Bovendien laat ik liever de stalen deur van de rittal kast op zo'n moment dicht. Ik heb er nog over nagedacht om een schakelaar te kopen die ik in de wand kan boren en aan de buitenkant bedienbaar is. wellicht is dat nog een idee.

Wat is precies het risico van de draadeinden? ik neem aan dat de cellen niet spontaan open scheuren... dan is er meer aan de hand. Ik snap dat ik ze misschien "voor de zekerheid" had kunnen isoleren. Aan de andere kant, de hele behuizing is van staal dus ja.

habbekrats schreef op woensdag 26 augustus 2026 @ 21:59:
@stefdej Geen isolatie sheets ertussen? En draadstangen tegen de cellen lijkt mij ook niet veilig.

Ik heb hier verschillende meningen over gezien op het internet. Is dit aan te raden?

[ErikKo]

Jazsie schreef op dinsdag 28 april 2026 @ 14:56:
Ik heb het mee gekregen en ik heb in het begin (2022 ergens) een pre-charge button gemaakt want via DC opstarten altijd een overload op BMS gekregen en via AC gingen de stoppen er altijd uit (Victron MP2 5k VA).

Nu met de JK BMS v19 nergens last van, dat is gewoon super.

Feit blijft wel dat "prechargen" naar mijn mening wel nodig blijft, nu doe ik het enkel via de BMS zelf.

Deze quote is van eventjes geleden. Hoe werkt de pre-charge functie van de JK BMS V19 precies? Ik kan er vrijwel niets over vinden, behalve een paar forum posts die het benoemen maar niet uitleggen hoe hij werkt.

[Jazsie]

Via de app kan je "precharge" aanzetten.

[habbekrats]

@stefdej Die blauwe krimpfolie die er omheen zit is meer voor de mooi/sier dan functioneel.

[Lord Anubis]

@stefdej Je gaat dus als er ‘wat’ ( geurtje, rook , interne sluiting of bolle cellen tegen je metalen draadeinden) aan de hand is wachten op je zekering? Hoeveel procent vertrouw jij de zekering of vertrouw je je dan weer op een casco verzekering?

[ Voor 5% gewijzigd door Lord Anubis op 27-08-2026 18:29 ]

[pvg]

@stefdej De behuizing van de cellen is verbonden met één van de polen (of iig bijna). De blauwe folie is te dun om de cellen robuust van elkaar en van de behuizing te isoleren. Je doet er verstandig aan om de cellen van elkaar en van de behuizing te isoleren. Merk op dat een zekering aan het accupakket je hier niet gaat helpen.

[Jazsie]

stefdej schreef op woensdag 26 augustus 2026 @ 21:03:
Even een update van mijn project.

• 16x104Ah gotion cellen (in eerst instantie een lage capaciteit. Als dit mooi blijkt te werken eventueel in de toekomst vervangen voor 16kWh.
• JK 16S2A30P BMS (100A vond ik te mager, de rest was niet op voorraad.
• Wordt gekoppeld aan een Victron Multiplus II 6k5 GX (ook met oog op uitbreiding)

Zojuist het eerste leven in geblazen, waardes lijken mooi.

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Gewoon even om te delen, wellicht zijn er mensen die verbeterpunten/op aanmerkingen hebben. Het is misschien wel heel erg DIY maar dat maakt het juist een mooi project.

De volgende stap is samen met de Victron ophangen, en koppelen.

Phoe hier krijg ik de kriebels van:

- Geen isolatie om de draadstangen.
- Geen epoxy plaat / isolatie tussen de cellen.
- Balanceer kabels niet afgezekerd.

Ik begrijp zelfbouw batterij pak echter vraag ik mij oprecht af hoeveel je nu echt bespaard dan gewoon kant en klaar...

[Slux]

Jazsie schreef op donderdag 27 augustus 2026 @ 22:55:
[...]


- Balanceer kabels niet afgezekerd.

ik had het ook iets anders gedaan maar balance kabels niet afgezekerd ?

[cyclone]

@Slux heb je even een DM gestuurd.
Ik heb direct contact met eve / eerder al zaken met ze gedaan hetgeen ook flink wat tijd en moeite heeft gekost (bijna een jaar).

[Lord Anubis]

Jazsie schreef op donderdag 27 augustus 2026 @ 22:55:
[...]


Phoe hier krijg ik de kriebels van:

- Geen isolatie om de draadstangen.
- Geen epoxy plaat / isolatie tussen de cellen.
- Balanceer kabels niet afgezekerd.

Ik begrijp zelfbouw batterij pak echter vraag ik mij oprecht af hoeveel je nu echt bespaard dan gewoon kant en klaar...

Veel

[Jazsie]

Lord Anubis schreef op vrijdag 28 augustus 2026 @ 09:32:
[...]

Veel

Vertel, een 16S box met JK BMS v19 heb je voor 350/400 EUR.

Tel al die losse materialen op en het verschil is kleiner dan je denkt 😉.

Heb zelf eerst ook zelfbouw gedaan maar toen koste een box +750,--.

Nu zou ik gewoon voor kant en klaar gaan.

[Jazsie]

Slux schreef op vrijdag 28 augustus 2026 @ 06:55:
[...]

ik had het ook iets anders gedaan maar balance kabels niet afgezekerd ?

Mocht je balanceer kabel los komen dan heb je kans op kortsluiting.

Toegegeven dat de meeste kant en klaar "dozen" dit ook niet hebben.

[cyclone]

Lord Anubis schreef op vrijdag 28 augustus 2026 @ 09:32:
[...]

Veel

Euh nee, beetje BMS kost je 150 euro, en een complete yixiang doos V3 inclusief die BMS kost je 300 a 350 euro.
Kortom je bespaart misschien 100 euro.
Op een complete EMS is dat niet veel.

[SkiFan]

Jazsie schreef op vrijdag 28 augustus 2026 @ 16:17:
[...]

Mocht je balanceer kabel los komen dan heb je kans op kortsluiting.

Toegegeven dat de meeste kant en klaar "dozen" dit ook niet hebben.

Hoeft ook niet, vermogens zijn zo groot dat het kabeltje in dat geval als kortsluitdraad functioneert. Da's kzzzzt weg kabeltje.

[Possible]

Zijn er tweakers die een Smart Shunt gebruiken met een 3D Print zoals die Robert op youtube? Ik vind dit namelijk wel een nette / strakke oplossing. Ik heb geen 3D printer. Mocht iemand dit tegen een vergoeding willen printen, mag een PM bericht sturen

[ErikKo]

Possible schreef op maandag 31 augustus 2026 @ 12:23:
Zijn er tweakers die een Smart Shunt gebruiken met een 3D Print zoals die Robert op youtube? Ik vind dit namelijk wel een nette / strakke oplossing. Ik heb geen 3D printer. Mocht iemand dit tegen een vergoeding willen printen, mag een PM bericht sturen

Alternatief: SmartShunt in een Power-in inbouwen. Japie.G in "Het grote Victron ontwerp topic"

Dit alternatief heb ik zelf ook toegepast.

[Possible]

ErikKo schreef op maandag 31 augustus 2026 @ 12:28:
[...]

Alternatief: SmartShunt in een Power-in inbouwen. Japie.G in "Het grote Victron ontwerp topic"

Dit alternatief heb ik zelf ook toegepast.

Ah thanks! Ja dat is een optie. Echter is dit al niet meer mogelijk als je 3x een 16H pack wilt gaan bouwen, en deze alle drie naar een power in wil brengen omdat je twee aansluitingen mist? En ik heb zelf niet de tooling ervoor

[ Voor 4% gewijzigd door Possible op 31-08-2026 12:45 ]

[ErikKo]

Ik heb 1 volledige Power-In opgeofferd met daarin alleen een SmartShunt. De aansluitingen gebruik ik niet.

[master1104]

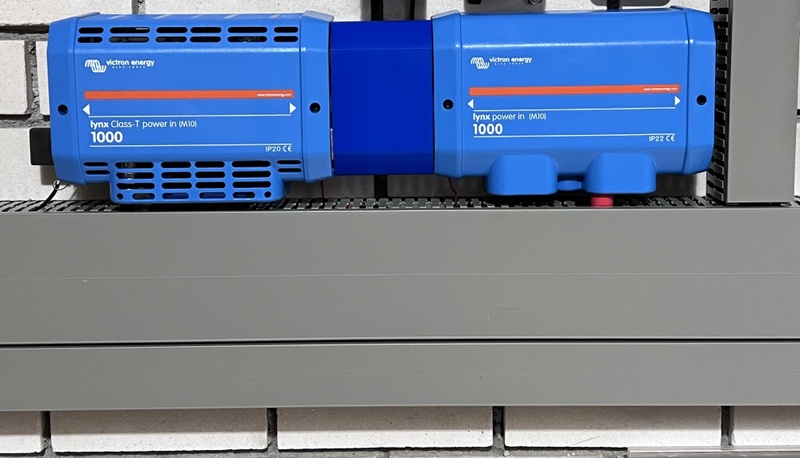

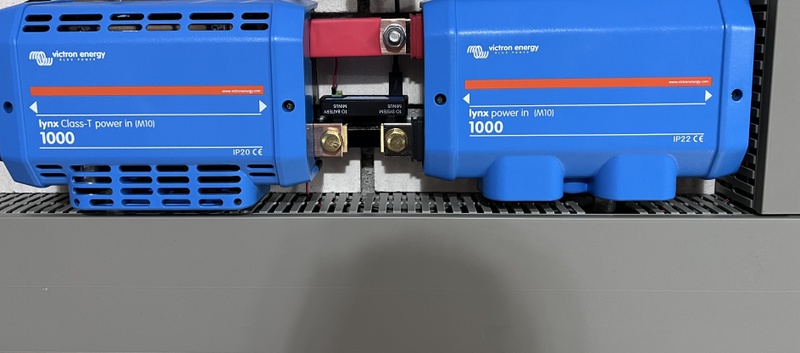

Ik heb hem tussen de Power In en Power Out gezet. Met koperstrip (gelijke maat aan die in Power In zit) een busbar gemaakt onderbroken door SmartShunt. Vervolgens een kapje getekend op maat voor de voegen in mijn muur en er overheen gezet. Ik was tevreden met het resultaat, maar het maken van de busbars is wel een klusje voor iemand met de juiste gereedschappen (slijptol, kolomboor, tapset en momentsleutel). Strip had iets langer gemogen, maar contactvlak is gelukkig ruim voldoende.

[ Voor 22% gewijzigd door master1104 op 31-08-2026 21:06 ]

[The Source]

Ik had een cover door een vriend laten 3d printen echter paste die niet omdat mijn kabelschoenen te breed waren. Uiteindelijk in een kabeldoos verborgen.

[ Voor 12% gewijzigd door The Source op 31-08-2026 21:03 ]

[Possible]

master1104 schreef op maandag 31 augustus 2026 @ 21:01:
Ik heb hem tussen de Power In en Power Out gezet. Met koperstrip (gelijke maat aan die in Power In zit) een busbar gemaakt onderbroken door SmartShunt. Vervolgens een kapje getekend op maat voor de voegen in mijn muur en er overheen gezet. Ik was tevreden met het resultaat, maar het maken van de busbars is wel een klusje voor iemand met de juiste gereedschappen (slijptol, kolomboor, tapset en momentsleutel). Strip had iets langer gemogen, maar contactvlak is gelukkig ruim voldoende.

[Afbeelding] [Afbeelding]

Erg mooi inderdaad zo! Heb je ook een foto van de binnenkant toevallig? En heb je ook een bestand van de 3d print ?

[Cyrus The Virus]

master1104 schreef op maandag 31 augustus 2026 @ 21:01:
Ik heb hem tussen de Power In en Power Out gezet. Met koperstrip (gelijke maat aan die in Power In zit) een busbar gemaakt onderbroken door SmartShunt. Vervolgens een kapje getekend op maat voor de voegen in mijn muur en er overheen gezet. Ik was tevreden met het resultaat, maar het maken van de busbars is wel een klusje voor iemand met de juiste gereedschappen (slijptol, kolomboor, tapset en momentsleutel). Strip had iets langer gemogen, maar contactvlak is gelukkig ruim voldoende.

[Afbeelding] [Afbeelding]

Ziet er goed uit, alleen moet je volgens mij wel het koper vernikkelen om contact corrosie te voorkomen. Kun je vrij makkelijk zelf doen als je een LAB voeding hebt.

[Bakema]

Heren een vraagje, ik heb vorig jaar een (elektrische) houten sloep gekocht, inmiddels daar een andere motor ingezet en een nieuwe Life4Po accu. 24v 300A dus 7,2kw. Nu komt hier misschien nog een accu bij om de boot sneller te laten varen op 48v. Maargoed het gaat erom; ik heb een groot gedeelte van het jaar een mooie accu staan die niks te doen heeft, dus ik dacht inzetten als thuisaccu een optie? Toen kwam ik een paar (oude)topics tegen, en zie dat ze met een micro omvormer de stroom uit de accu op het net zetten.

Ik heb een 20a 24v lader, en thuis 12 zonnepanelen. Ik zou de set prima in de schuur kwijt kunnen. Het is een degelijke accu met bms etc. Maar is er dan geen betere optie dan een micro omvormer? Ik zie dat die ‘maar’ 800w kunnen doen, iets meer zou handig zijn lijkt me helemaal als het wel 2 accus worden. Zijn er betere alternatieven?

ik heb een homewizard energy P1 meter, icm zon socket kun je dan het een en ander vrij simpel regelen(bij voldoende opwek>acculader) alleen hoe je het andersom regelt is me even niet duidelijk(dus dat de accu ontladen wordt)

[ Voor 11% gewijzigd door Bakema op 01-09-2026 17:51 ]

[reneeke1970]

Bakema schreef op dinsdag 1 september 2026 @ 17:47:
Heren een vraagje, ik heb vorig jaar een (elektrische) houten sloep gekocht, inmiddels daar een andere motor ingezet en een nieuwe Life4Po accu. 24v 300A dus 7,2kw. Nu komt hier misschien nog een accu bij om de boot sneller te laten varen op 48v. Maargoed het gaat erom; ik heb een groot gedeelte van het jaar een mooie accu staan die niks te doen heeft, dus ik dacht inzetten als thuisaccu een optie? Toen kwam ik een paar (oude)topics tegen, en zie dat ze met een micro omvormer de stroom uit de accu op het net zetten.

Ik heb een 20a 24v lader, en thuis 12 zonnepanelen. Ik zou de set prima in de schuur kwijt kunnen. Het is een degelijke accu met bms etc. Maar is er dan geen betere optie dan een micro omvormer? Ik zie dat die ‘maar’ 800w kunnen doen, iets meer zou handig zijn lijkt me helemaal als het wel 2 accus worden. Zijn er betere alternatieven?

ik heb een homewizard energy P1 meter, icm zon socket kun je dan het een en ander vrij simpel regelen(bij voldoende opwek>acculader) alleen hoe je het andersom regelt is me even niet duidelijk(dus dat de accu ontladen wordt)

Een victron multiplus voor 24 volt,of zelfs een easy solar van victron als je toevallig wat pv hebt,is ook leuk

[KarsS]

Even een snelle vraag; ik heb vier 16kWh packs binnen gekregen met een JK PB2A16S20P V19 BMS er in. Die BMSen kunnen maximaal 200A aan, maar ik wil dat lager instellen omdat ik de vier packs parallel ga zetten en anders de stroom wel erg hoog kan oplopen.

Maar wat gebeurd er nu als een van de packs over de maximale stroom heen gaat? Wordt die pack dan ineens afgeschakeld, of wordt de stroom begrenst?

[SkyFlyer]

Bij Victron wordt de stroomsterkte aangepast aan de vraag van het BMS, mocht daar een conflict in ontstaan (bv omdat de ijking van het amperage van de JK nog niet goed staan, weet ik uit mijn eigen ervaring), dan geeft het BMS een alarm en stopt de Victron.

[Possible]

m.b.t. die Shunt.. Is een 70mm2 ook voldoende om deze tussen de power in en distrubitor ipv een koperen bushbar te gebruiken / maken? Het zijn maar relatief korte stukjes natuurlijk.

[Beer070]

KarsS schreef op dinsdag 1 september 2026 @ 21:57:
Even een snelle vraag; ik heb vier 16kWh packs binnen gekregen met een JK PB2A16S20P V19 BMS er in. Die BMSen kunnen maximaal 200A aan, maar ik wil dat lager instellen omdat ik de vier packs parallel ga zetten en anders de stroom wel erg hoog kan oplopen.

Maar wat gebeurd er nu als een van de packs over de maximale stroom heen gaat? Wordt die pack dan ineens afgeschakeld, of wordt de stroom begrenst?

Volgens mij hangt het er vanaf of er geladen of ontladen wordt. Bij ontladen wordt de vraag bepaald door jouw (Victron) omvormers. Bij laden wordt de vraag bepaald door de JK BMS’en. Het is dus verstandig om de totale maximale laadstroom in de JK BMS te beperken op een waarde die lager ligt dan wat jouw omvormers maximaal kunnen leveren. De kans dat jouw omvormers meer dan 800A gaan vragen is waarschijnlijk lager, maar daar zou je de laad limiet dus lager dan 800A moeten zetten. Hier 3x Multi-RS Solar, die samen 18 kVA kunnen trekken, maar die blijven ver van de 100A/accu.

[SkyFlyer]

Ook ontladen wordt via dvcc onderhandeld. Of ik nu 3 of 1 batterij aan heb staan, het Victron systeem past zich aan.

[Beer070]

SkyFlyer schreef op woensdag 2 september 2026 @ 08:57:
Ook ontladen wordt via dvcc onderhandeld. Of ik nu 3 of 1 batterij aan heb staan, het Victron systeem past zich aan.

Voor zover ik weet wordt via dvcc de laad/ontlaad instelling van het JK BMS naar Victron gecommuniceerd. Ondertussen moet je het daar nog steeds wel instellen, en dat kan tot onverwachte resultaten leiden, bijvoorbeeld als het JK BMS een hogere laad limiet heeft dan de omvormers. Misschien is dit iets wat alleen bij Multi-RS Solar speelt, dat weet ik niet zeker.

[SkyFlyer]

Beer070 schreef op woensdag 2 september 2026 @ 09:02:
[...]

Voor zover ik weet wordt via dvcc de laad/ontlaad instelling van het JK BMS naar Victron gecommuniceerd. Ondertussen moet je het daar nog steeds wel instellen, en dat kan tot onverwachte resultaten leiden, bijvoorbeeld als het JK BMS een hogere laad limiet heeft dan de omvormers. Misschien is dit iets wat alleen bij Multi-RS Solar speelt, dat weet ik niet zeker.

Klopt exact, als door handmatige instelling, of kalibratie uit sync is, dan gaat het BMS in alarm en wordt alles stilgelegd.

[cyclone]

KarsS schreef op dinsdag 1 september 2026 @ 21:57:
Even een snelle vraag; ik heb vier 16kWh packs binnen gekregen met een JK PB2A16S20P V19 BMS er in. Die BMSen kunnen maximaal 200A aan, maar ik wil dat lager instellen omdat ik de vier packs parallel ga zetten en anders de stroom wel erg hoog kan oplopen.

Maar wat gebeurd er nu als een van de packs over de maximale stroom heen gaat? Wordt die pack dan ineens afgeschakeld, of wordt de stroom begrenst?

Wellicht heb je er al wel over nagedacht maar dat maak ik niet op uit je stukje, maar jouw BMS kan misschien 200A maar wat is de capaciteit van jouw cellen. Als je met een MB31 werkt is de max current (laad en ontlaad) 0,5C aka max 157A aldus de specificatie.
Ga je er 200A uit trekken of indouwen ben je je cellen aan het stressen.

Ik heb dezelfde opstelling als jij (dus 4 packs met JK BMS) en beperk mijn laad en ontlaad stroom per pack op 70A. In combinatie met mijn Victron Mulitplussen kan ik toch maar max (3x70A) 210A laden en zou houd ik mijn celletjes wat rustiger gezien ik ruim onder spec laad en ontlaad.
Voor mij werkt dit al beperk ik zo wel net de output van mijn multiplussen die in theorie 3x5000VA moeten kunnen leveren (max kunnen deze zo'n 255 tot 330A uit de accu's trekken afhankelijk van de accu spanning) en die beperk ik tot max 4x70 = 280A
Kortom dit zijn zaken die je mee wilt nemen in je ontwerp van je installatie. (hoeveel AC vermogen wil ik kunnen leveren en kunnen mijn accu's dit ook leveren)

Wat gebeurd er als je het BMS op 70A hebt staan maar er komt door b.v. een inballans tussen de accu packs die parallel staan dan grijpt je BMS in met de "current limmiter" En default wordt dan de laadstroom beperkt naar 10A zodat uiteindelijk de accu packs in ballans komen.

Omdat ik mijn set langzaam opgebouwd heb (eerst 2 accu's en daarna met tussenpozen van maanden telkens nog 1 x een pack toegevoegd) heb ik dit bij het aansluiten van een nieuwe accu vaak zien gebeuren. Dit omdat de bestaande packs sneller vol zaten dan de nieuwe accu en vervolgens krijgt de nieuwe accu de gehele laadstroom van 3x of 4x de accu packs voor zijn kiezen.
Duurde telkens een paar laad cycles en meer dan een over current alarm levert dit niet op, daarna lost zich dit probleem vanzelf op. Althans zo is het bij mij gegaan.

[master1104]

Possible schreef op maandag 31 augustus 2026 @ 21:10:
[...]


Erg mooi inderdaad zo! Heb je ook een foto van de binnenkant toevallig? En heb je ook een bestand van de 3d print ?

Volgens mij kan ik geen bestanden via Tweakers delen? Ik heb de stl file wel voor je beschikbaar als je een plek aanbiedt waar ik hem naar kan uploaden.

[Gerritjuh]

master1104 schreef op woensdag 2 september 2026 @ 15:47:
[...]

Volgens mij kan ik geen bestanden via Tweakers delen? Ik heb de stl file wel voor je beschikbaar als je een plek aanbiedt waar ik hem naar kan uploaden.

Via een persoonlijk bericht en dan via transfernow.net of iets gelijkwaardigs werkt ook. Net nog gedaan, toevallig ook met dezelfde persoon.

[KarsS]

Allemaal bedankt voor jullie input! Als ik het goed lees is het voor de meesten niet heel duidelijk hoe een BMS omgaat met te hoge laad/ontlaadstromen, maar dat het in de praktijk meestal wel goed gaat

@cyclone Ik heb er zeker over nagedacht, maar nog geen praktijk ervaring. Ik heb vier packs met 314Ah cellen. Die ga ik parallel schakelen en de benodigde stroom per pack is dan niet zo hoog. Mijn omvormer (Solis S6) zal bij normaal bedrijf maximaal 220A afnemen, bij een piekbelasting kan dat kortstondig meer zijn. Ik heb elke pack afgezekerd met 100A. In de BMS wil ik die limiet nog wat lager instellen, waarschijnlijk ook op iets van 70A.

Dat de BMS een en ander communiceert met de omvormer en die de stromen aanpast is mooi maar omdat de packs hard parallel staan heeft de omvormer geen invloed op de stromen door elke pack. Dus zat ik te denken: als er een onbalans tussen de packs ontstaat en de BMS van 1 pack schakelt af, dan zouden de resterende 3 pack opeens meer moeten leveren waardoor mogelijk een tweede afschakelt enz...

Zo gebeurd het blijkbaar niet, anders zouden jullie het wel weten. Maar wat doet de BMS dan precies bij een te hoge stroom? Alleen melden aan de omvormer? Die kan de onbalans niet wegnemen. Maar goed, als die de totaalstroom reduceert tot alle cellen weer binnen de limiet vallen dan zullen inderdaad de cellen wel naar elkaar toe groeien qua capaciteit

[Edit] wat ik mij dus eigenlijk afvraag, bij een te hoge stroom;

• schakelt de BMS dan af (wat boven genoemde domino effect kan hebben)
• gaat hij de stroom begrenzen op de ingestelde waarde
• meldt hij dat alleen aan de omvormer en moet die reageren

[ Voor 9% gewijzigd door KarsS op 02-09-2026 19:35 ]

[habbekrats]

KarsS schreef op woensdag 2 september 2026 @ 19:09:
Allemaal bedankt voor jullie input! Als ik het goed lees is het voor de meesten niet heel duidelijk hoe een BMS omgaat met te hoge laad/ontlaadstromen, maar dat het in de praktijk meestal wel goed gaat

@cyclone Ik heb er zeker over nagedacht, maar nog geen praktijk ervaring. Ik heb vier packs met 314Ah cellen. Die ga ik parallel schakelen en de benodigde stroom per pack is dan niet zo hoog. Mijn omvormer (Solis S6) zal bij normaal bedrijf maximaal 220A afnemen, bij een piekbelasting kan dat kortstondig meer zijn. Ik heb elke pack afgezekerd met 100A. In de BMS wil ik die limiet nog wat lager instellen, waarschijnlijk ook op iets van 70A.

Dat de BMS een en ander communiceert met de omvormer en die de stromen aanpast is mooi maar omdat de packs hard parallel staan heeft de omvormer geen invloed op de stromen door elke pack. Dus zat ik te denken: als er een onbalans tussen de packs ontstaat en de BMS van 1 pack schakelt af, dan zouden de resterende 3 pack opeens meer moeten leveren waardoor mogelijk een tweede afschakelt enz...

Zo gebeurd het blijkbaar niet, anders zouden jullie het wel weten. Maar wat doet de BMS dan precies bij een te hoge stroom? Alleen melden aan de omvormer? Die kan de onbalans niet wegnemen. Maar goed, als die de totaalstroom reduceert tot alle cellen weer binnen de limiet vallen dan zullen inderdaad de cellen wel naar elkaar toe groeien qua capaciteit

[Edit] wat ik mij dus eigenlijk afvraag, bij een te hoge stroom;

• schakelt de BMS dan af (wat boven genoemde domino effect kan hebben)
• gaat hij de stroom begrenzen op de ingestelde waarde
• meldt hij dat alleen aan de omvormer en moet die reageren

Uit ervaring met 2 x 16 kwh als 1 over de max stroom gaat gedurende x seconden wordt de unload stroom afgeschakeld. Het laden niet.

Laden met te hoge stroom wordt de stroom geknepen naar 2A.

Je moet dan inloggen en de functie weer aanzetten. Kan zijn dat het in de nieuwe v19 wat anders gaat.

Hoe kwam ik daarachter ik was in veronderstelling dat de max stroom genepen werd bij aankoppelen van de 2e batterij. Dat kan ook niet daar is de mosfetbank niet geschikt voor. Mijn jk bms staat op 100A en mijn Victron max unload op 9500VA. Is dus 0,3c per batterij.

Ik kom hier zelden op aangezien ik met max 8 kwh ontlaad naar het grid en max 6kwh laad + een Victron mppt die 4 kw kan leveren.

[pvg]

KarsS schreef op woensdag 2 september 2026 @ 19:09:
Allemaal bedankt voor jullie input! Als ik het goed lees is het voor de meesten niet heel duidelijk hoe een BMS omgaat met te hoge laad/ontlaadstromen, maar dat het in de praktijk meestal wel goed gaat

@cyclone Ik heb er zeker over nagedacht, maar nog geen praktijk ervaring. Ik heb vier packs met 314Ah cellen. Die ga ik parallel schakelen en de benodigde stroom per pack is dan niet zo hoog. Mijn omvormer (Solis S6) zal bij normaal bedrijf maximaal 220A afnemen, bij een piekbelasting kan dat kortstondig meer zijn. Ik heb elke pack afgezekerd met 100A. In de BMS wil ik die limiet nog wat lager instellen, waarschijnlijk ook op iets van 70A.

Dat de BMS een en ander communiceert met de omvormer en die de stromen aanpast is mooi maar omdat de packs hard parallel staan heeft de omvormer geen invloed op de stromen door elke pack. Dus zat ik te denken: als er een onbalans tussen de packs ontstaat en de BMS van 1 pack schakelt af, dan zouden de resterende 3 pack opeens meer moeten leveren waardoor mogelijk een tweede afschakelt enz...

Zo gebeurd het blijkbaar niet, anders zouden jullie het wel weten. Maar wat doet de BMS dan precies bij een te hoge stroom? Alleen melden aan de omvormer? Die kan de onbalans niet wegnemen. Maar goed, als die de totaalstroom reduceert tot alle cellen weer binnen de limiet vallen dan zullen inderdaad de cellen wel naar elkaar toe groeien qua capaciteit

[Edit] wat ik mij dus eigenlijk afvraag, bij een te hoge stroom;

• schakelt de BMS dan af (wat boven genoemde domino effect kan hebben)
• gaat hij de stroom begrenzen op de ingestelde waarde
• meldt hij dat alleen aan de omvormer en moet die reageren

Bij een Victron systeem worden de bms-en via canbus met de cerbo verbonden. De master jk bms communiceert de totale maximale stroom voor alle accupacks aan de cerbo. Als er 1 in storing gaat, zou de max stroom ook verlaagd moeten worden. In de cerbo moet “dvcc” aan staan en dan volgt de cerbo wat de master bms doorgeeft. De cerbo neemt ook nog marge op de waarde die van de master bms komt (5/10%).

Als er grote onbalans is, kun je dus een fout triggeren (in het pakket met de grootste stroom / kleinste lading) en zal de omvormer de stroom verlagen. Hierdoor kan de fout verdwijnen (na over current timeout in bms) en wordt de stroom weer verhoogd. Het systeem zou hierdoor een tijdje in een loop kunnen komen. Daardoor kan het wat langer duren totdat de pakketten gebalanceerd zijn (omdat de stroom op 10A begrensd wordt in een over current situatie).

Ik weet niet of je Solis omvormer ook “dvcc” functionaliteit heeft…?
