Heb je een momentsleutel nodig, zoja welke adviseer je bij welke shop en wat is het moment voor de batterijen?
/u/1322314/crop66c0de5998ad5_cropped.png?f=community)
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
:strip_icc():strip_exif()/u/320168/crop650816243d03b_cropped.jpg?f=community)
/u/1176/crop635f8931b2b68_cropped.png?f=community)
De verkleurde moer is vervangen en alle cellen zijn gecontroleerd en op moment aangedraaid.:
[...]
Wat blijkt?
Mogelijk is de cel nog 'goed'.
De eigenaar heeft batterij deels gedemonteerd en ziet verkleurde moer op de 'getroffen' cel.
Moer bleek ook niet eens hand-vast te zitten.
Hij is er vrij van overtuigd dat hij de moeren van de busbars met het juiste moment (met moment sleutel) heeft aangedraaid en dat hij secuur is geweest.
Heeft iemand anders meegemaakt dat moeren van cellen losser zijn gaan zitten?
We hebben de weerstand van alle cellen gemeten, ook van de cel die raar deed. Alles blijkt ok. Alle moeren hebben meteen ook een streepje gekregen met foto als referentie voor later, conform advies.
Systeem weer opgestart en alles lijkt goed te werken, de batterij was vrijwel vol dus de 4KW solar ging grotendeels naar het grid (3.5 Max). Het stevige gebrom onder hoge last van de multiplus is muziek in mijn oren 😆
Vraag: we zien bij volle batterij dat er regelmatig fluctuaties zijn, waarbij de solar naar het grid gaat, en dat de batterij ook (even) mee doet, soms met forse vermogens, om dan later weer door solar opgeladen te worden, is dat normaal?
Eilandbedrijf met netondersteuning , all-electric || Deye 12KSG04LP3 met 580Ah-LFP 51,2V (Seplos 3x48100-10C +48200-10E) || hulp-Deye 12k SG04LP3 met 280Ah-LFP 51,2V || 19.4 kWp PV || Zonneplan EPEX-klant
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
:strip_icc():strip_exif()/u/86282/crop65a7ee1bac6ad_cropped.jpg?f=community)

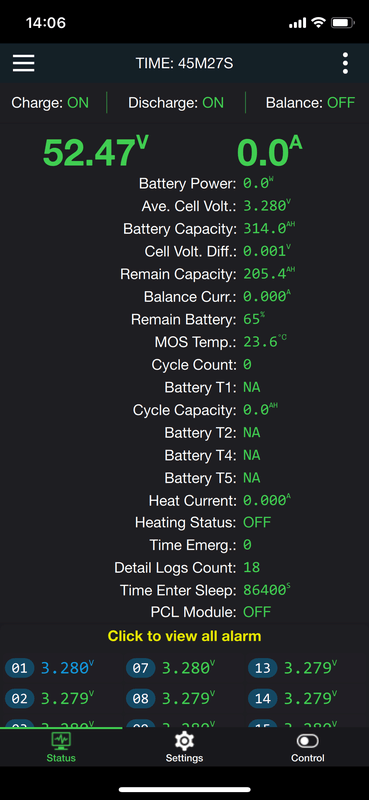

Mijn vier batterij temp sensors doen het niet. Iemand een hint? Temp sensors staan wel aan in de settings.
:fill(white):strip_exif()/f/image/NpCb9Ajcl4yWg3tqIm54Onag.png?f=user_large)
Eilandbedrijf met netondersteuning , all-electric || Deye 12KSG04LP3 met 580Ah-LFP 51,2V (Seplos 3x48100-10C +48200-10E) || hulp-Deye 12k SG04LP3 met 280Ah-LFP 51,2V || 19.4 kWp PV || Zonneplan EPEX-klant
Heb zelf nog geen cellen maar wel even voor je gekeken met een labvoeding op het BMS. Temp sensoren doen het prima. Viel wel meteen op dat het LCD scherm verkeerd om gemonteerd is
Screenshot
[ Voor 14% gewijzigd door thys op 27-07-2024 20:03 ]
Thanks voor het checken. Hier ook een omgekeerde LCD idd. Gelukkig was dat zo opgelost. Nu de temp sensoren nog.:
[...]
Heb zelf nog geen cellen maar wel even voor je gekeken met een labvoeding op het BMS. Temp sensoren doen het prima. Viel wel meteen op dat het LCD scherm verkeerd om gemonteerd is
Screenshot
De extra isolatie bij de PCBs heb ik trouwens gemaakt van uitgeknipte stukjes epoxy. Gaatje met een 3 mm boortje en klaar is kees.
Edit: nog een opmerking bij deze box. Niet alle moeren/bouten zaten even vast. Ik heb ze nu allemaal op 4 Nm vastgezet en kon sommige nog flink aandraaien.
[ Voor 18% gewijzigd door MrFish op 27-07-2024 20:54 ]
Op welke ondergrond kan ik de racks het beste plaatsen? Ik heb een simpele multimeter van de aldi met kuren. Welje multimeter bevelen jullie aan en wat/hoe kan ik straks aan de cellen meten? Kun je er ook het Ah mee meten of wat heb ik daarvoor nodig? Wat voor aansluiting denken jullie dat de polen aan de case zijn? :strip_exif()/f/image/ywXSThOmidw7tbH1naXmFD5s.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ywXSThOmidw7tbH1naXmFD5s.jpg?f=user_large)
[ Voor 5% gewijzigd door broekieman op 28-07-2024 22:50 ]

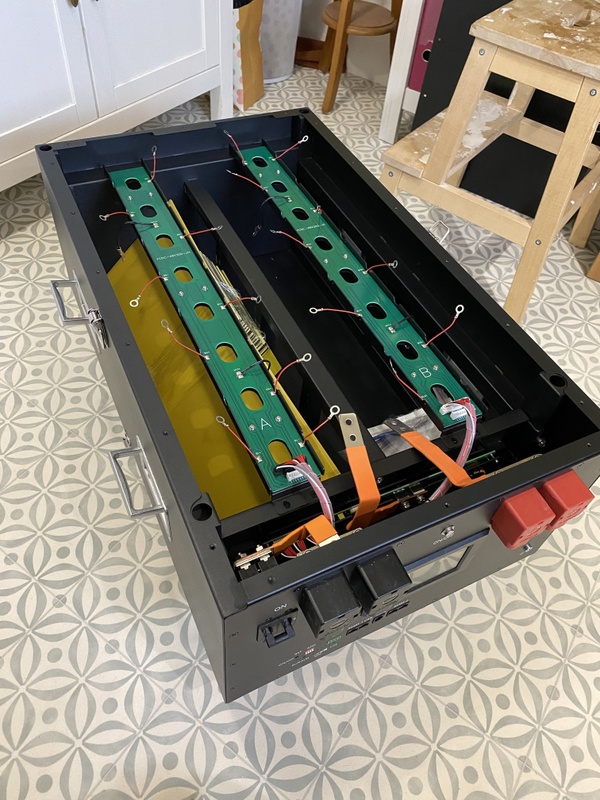

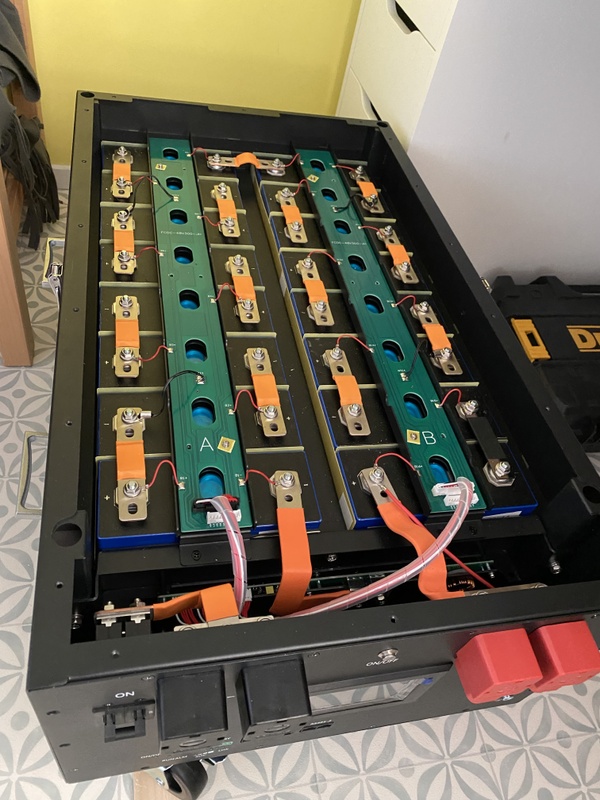

Hier wat foto'tjes van het in elkaar zetten van mijn Yixiang box:
:strip_exif()/f/image/FJSg0jOxQ9kfDYTVacMDkv7B.jpg?f=fotoalbum_large)
:strip_exif()/f/image/dHA2rTmMT1RWJ1WVcKELllrI.jpg?f=fotoalbum_large)
:strip_exif()/f/image/Xjfo4jjiCVeltZMG6iK4IcSH.jpg?f=fotoalbum_large)

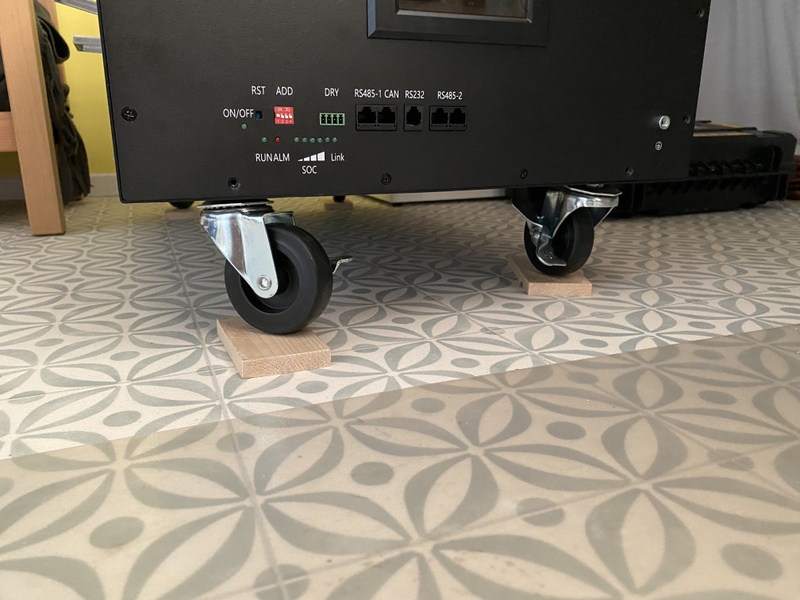

Ik heb zelf een setje van 4 wieltjes gekocht voor 27€ (met M12 bouten via amazon, draagkracht 280 kg, dus er kan nog een tweede box bovenop - in principe). Werkt prima en de box rolt soepel, maar ik twijfel wel een beetje over de stevigheid van de M12 bevestigingsgaten, of het gebrek eraan:
:strip_exif()/f/image/Oxp9VwtmbYigEsuA0OoFYUnw.jpg?f=fotoalbum_large)

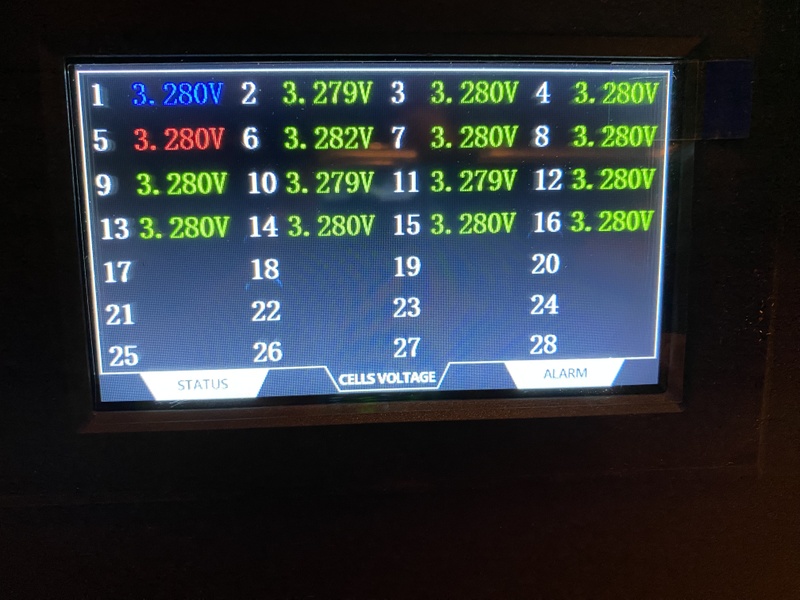

De cellen van Docan lijken uitstekend en de spanningen zitten dicht bij elkaar.
:strip_exif()/f/image/jMX7CMcNtcI5zQtU6PbNOlGU.jpg?f=fotoalbum_large)
Mijn probleem met de temperatuurssensoren krijg ik nog niet opgelost. De niet-zo-behulpzame suggesties van de verkoper op Alibaba hebben nog geen soelaas geboden. Ik vrees toch een defect in de BMS. Ik ga de firmware nog proberen te updaten...
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/FJSg0jOxQ9kfDYTVacMDkv7B.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/dHA2rTmMT1RWJ1WVcKELllrI.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Xjfo4jjiCVeltZMG6iK4IcSH.jpg?f=user_large)
Ik heb zelf een setje van 4 wieltjes gekocht voor 27€ (met M12 bouten via amazon, draagkracht 280 kg, dus er kan nog een tweede box bovenop - in principe). Werkt prima en de box rolt soepel, maar ik twijfel wel een beetje over de stevigheid van de M12 bevestigingsgaten, of het gebrek eraan:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Oxp9VwtmbYigEsuA0OoFYUnw.jpg?f=user_large)
De cellen van Docan lijken uitstekend en de spanningen zitten dicht bij elkaar.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/jMX7CMcNtcI5zQtU6PbNOlGU.jpg?f=user_large)
Mijn probleem met de temperatuurssensoren krijg ik nog niet opgelost. De niet-zo-behulpzame suggesties van de verkoper op Alibaba hebben nog geen soelaas geboden. Ik vrees toch een defect in de BMS. Ik ga de firmware nog proberen te updaten...
Eilandbedrijf met netondersteuning , all-electric || Deye 12KSG04LP3 met 580Ah-LFP 51,2V (Seplos 3x48100-10C +48200-10E) || hulp-Deye 12k SG04LP3 met 280Ah-LFP 51,2V || 19.4 kWp PV || Zonneplan EPEX-klant
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
/u/89824/Avatar_50x50.png?f=community){kind=avatar}
:fill(white):strip_exif()/f/image/dLD9evGJDb8SKX4YsuSGKvKC.png?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/GkwNfpJjt3Wy_bn2-DKMBmzXHNY=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/1puTdIKBFit2OxBZBs2X71ge.jpg?f=user_large){kind=link}
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
En m'n wieltjes staan weer recht. Carrosserieringen did the trick
:strip_exif()/f/image/kSj4UwwjEybcE8TfYAXkNTHM.jpg?f=fotoalbum_large)
Helaas nog geen succes met de tempsensoren. Ook nog de firmware van de JK geupdate naar 15.24 (was 15.18), maar geen verschil. Ik ga de verkoper nu expliciet om vervanging vragen. Anders open ik een dispute.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/kSj4UwwjEybcE8TfYAXkNTHM.jpg?f=user_large)
Helaas nog geen succes met de tempsensoren. Ook nog de firmware van de JK geupdate naar 15.24 (was 15.18), maar geen verschil. Ik ga de verkoper nu expliciet om vervanging vragen. Anders open ik een dispute.
Waar heb je de wieltjes gekocht en moet je er gaten voor boren? Ik vraag me af of het niet beter is het gewicht op een vlakke ondergrond te plaatsen ipv 4 punten/wieltjes. Hoe hebben mede tweakers de kast geplaatst?:
En m'n wieltjes staan weer recht. Carrosserieringen did the trick
[Afbeelding]
Helaas nog geen succes met de tempsensoren. Ook nog de firmware van de JK geupdate naar 15.24 (was 15.18), maar geen verschil. Ik ga de verkoper nu expliciet om vervanging vragen. Anders open ik een dispute.
@broekieman Ik wilde graag ook al een grotere labvoeding, ik heb deze gekocht.
Heeft ook gelijk een ingebouwde universeelmeter
https://nl.aliexpress.com...w9fR&gatewayAdapt=glo2nld
Mijn plan is ( yes morgen krijg ik mijn cellen van de Nkon boys)
Inelkaar zetten volledig met BMS
dan de voeding aansluiten en laden met 2A zodat de BMS de cellen in balans houd.
Wachten wachten
Tot de cellen tot 3,65V geladen zijn. Alle cellen volmax cap bereikt.
Daarna hang ik ze aan de victron.
Hierna komt set 2 met hetzelde plan.
Heeft ook gelijk een ingebouwde universeelmeter
https://nl.aliexpress.com...w9fR&gatewayAdapt=glo2nld
Mijn plan is ( yes morgen krijg ik mijn cellen van de Nkon boys)
Inelkaar zetten volledig met BMS
dan de voeding aansluiten en laden met 2A zodat de BMS de cellen in balans houd.
Wachten wachten
Tot de cellen tot 3,65V geladen zijn. Alle cellen volmax cap bereikt.
Daarna hang ik ze aan de victron.
Hierna komt set 2 met hetzelde plan.
http://www.pvoutput.org/list.jsp?id=46229&sid=42168
Victron doet niks aan top balanceren, dat doet je BMS
.Prijzen zijn vergleken met een jaar geleden duidelijk stuk gezakt, ik was 6k kwijt maar dan 1-fasen 5000VA en 18S....
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Een keuringsrapport van een erkend installateur lijkt mij wel een randvoorwaarde voor mijn eigen geruststelling. Wat betreft aansprakelijkheid zit ik, gezien de potentiële schade, niet te wachten op getouwtrek met mijn verzekeraar, dus ik zal daar zeker navraag doen wanneer er een powerwall (ongeacht of het zelfbouw is) komt. Ik was vooral benieuwd of anderen hier al praktijkervaring in hebben opgedaan.
Wat betreft zekerheid, ik heb altijd geleerd dat je bij een realistische kans schade die je niet zelf kan dekken altijd moet verzekeren. En zeker van een eigen installatie kun je nooit zijn zonder de juiste kennis of een bevestiging van een erkende partij, maar misschien dat je hier op wat anders (woordgrap?) doelt
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Ik ben je al kwijt bij nr 1
.Capaciteit meten vergt nog wat meer hardware, eigenlijk zonde geld.
Dan kom je uit op zoiets (dit is goedkope variant, meer vermogen kost ook meer):
https://www.amazon.nl/-/e...Electronic/dp/B0BWXX73B3/
Persoonlijk zou ik er niet om druk maken, als een cell echt stuk is dan kom je daar gauw genoeg achter tijdens gebruik.
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Programma van Eisen:
[...]
Ik ben je al kwijt bij nr 1
Functionele Specificatie
Hardware Design Specificatie
Ik neem aan dat de rest wel vanzelfsprekend is.
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
PvE zijn de gebruikerseisen dus dat document wordt door de gebruiker opgesteld. Meeste partijen zijn trouwens heel blij als je dat aanlevert.
Zelf doen we dat voor alle significante projecten. Zelfs voor het vervangen van keukenapparatuur
Het hoeft niet uitgebreid te zijn. In 17 pagina's kun je aardig wat eisen opschrijven. Voor dit project zelfs een aanbestedingsprocedure geschreven en een CD met honderden documenten gemaakt.
:fill(white):strip_exif()/f/image/OIgtG65IPgrtZJoZ7NibOH82.png?f=user_large)
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
Voor het AC deel komt er binnen kort een installateur kijken en keuren. Ik verwacht dat er niks uit komt en misschien leer ik er weer wat van
Dit rapport gaat ook naar de verzekering t.z.t. Hier zal duidelijk instaan dat de keuring het AC deel betreft.Het DC deel is hopeloos om hier deskundig personeel bij te krijgen... Op zich jammer, als is het alleen al om elkaar scherp te houden. Ik snap dat als hier geen bekende/duidelijke normering voor is er ook weinig te keuren valt.
>> Is hier normering voor? Iemand?
Zelf leg ik de installatie aan naar eer en geweten en zover deze informatie beschikbaar is, ook volgens de voorschriften van de fabrikant. Verder:
- is er een rook en co melder aanwezig
- er is een noodstoepcircuit
- de accu's staan op wielen en alles is voorzien van stekkers. In het geval van shit rollen we alles zo naar buiten
- komt een sticker op de voordeur dat er LiFePO4 accu's in huis zijn.
Ik overweeg nog een gevelschakelaar (zo een die ook bij neon verlichting verplicht is) op te nemen in het noodstop circuit. Zodat eventueel de brandweer de installatie buiten bedrijf kan stellen.
Tot zover helemaal mee eens!:
[...]
Voor het AC deel komt er binnen kort een installateur kijken en keuren. Ik verwacht dat er niks uit komt en misschien leer ik er weer wat van
Het DC deel is hopeloos om hier deskundig personeel bij te krijgen... Op zich jammer, als is het alleen al om elkaar scherp te houden. Ik snap dat als hier geen bekende/duidelijke normering voor is er ook weinig te keuren valt.
>> Is hier normering voor? Iemand?
Zelf leg ik de installatie aan naar eer en geweten en zover deze informatie beschikbaar is, ook volgens de voorschriften van de fabrikant. Verder:
- is er een rook en co melder aanwezig
- er is een noodstoepcircuit
Deze punten gaan me te ver.
- Wie gaat er 24/7 naast de batterij zitten om hem snel naar buiten te rollen bij onraad?
- Waarom die sticker? Wie gaat hem lezen?
- Gevelschakelaar. Ok.
En ja, tot slot dit. We weten allemaal dat verzekeraars ons een paraplu geven als de zon schijnt en dat ze die weer met dezelfde vaart afpakken als het regent. Laten we dus vooral zorgen dat we de zaken netjes, veilig en doordacht bouwen zodat er haast onmogelijk problemen kunnen ontstaan. Wat dat betreft zal ik @John245 toch nog even een veer in z'n reet steken want zo bouwt hij wel als ik het zo zie.
23 kWp, 80 kWh, 11 kW laden, 17 kW ontladen. Victron VRM
Ik denk dat veel mensen zo bouwen alleen documenteren ze het niet.:
[...]
Tot zover helemaal mee eens!
[...]
Deze punten gaan me te ver.En dan @John245 , met alle respect maar dit hebben ze bij de kerncentrale in Borssele wellicht zo op orde maar Jan Kaas in de straat zal hier nog nooit van gehoord hebben. (Ik ook niet.) Gaat nooit gebeuren ook dat dat allemaal vereist wordt. Zo kunnen we ons wel allemaal helemaal van de wieg tot het graf gaan verzekeren tegen de verzekeraars. Daar heb ik eigenlijk niet zoveel behoefte aan.
- Wie gaat er 24/7 naast de batterij zitten om hem snel naar buiten te rollen bij onraad?
- Waarom die sticker? Wie gaat hem lezen?
- Gevelschakelaar. Ok.
En ja, tot slot dit. We weten allemaal dat verzekeraars ons een paraplu geven als de zon schijnt en dat ze die weer met dezelfde vaart afpakken als het regent. Laten we dus vooral zorgen dat we de zaken netjes, veilig en doordacht bouwen zodat er haast onmogelijk problemen kunnen ontstaan. Wat dat betreft zal ik @John245 toch nog even een veer in z'n reet steken want zo bouwt hij wel als ik het zo zie.
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Ik denk dat een particulier een heel eind komt met die lijst, zelfs voor de groepenkast.
- 1) Ik wil graag een groepenkast met 12x B16 aardlekautomaat, 2x B16 3F aardlekautomaat en een 3F hoofschakelaar. 1 3F aardlekautomaat is 300mA, de rest is allemaal 30mA. De beschikbare ruimte in de groepenkast is 90x90cm. Negen groepen komen van boven de kast, vier groepen vanaf onderen. Graag de kast ruim uitvoeren voor latere uitbreiding.
- 2&3) Wij leveren een groepenkast ter vervanging van de huidige gedateerde op adres X met 12x B16 30mA aardlekautomaat, 1x B16 30mA 3F en 1x B16 3F 100mA OF 1x B20 3F 300mA. De kast is een ABB/Eaton/Hager bla bla bla van 60x70cm. Hiermee is elke groep in het pand voorzien van een eigen aardlek en is er nog 18modules ruimte in de kast voor latere uitbreiding.
- 4&5) Een principetekening en detailtekening ligt bij een groepenkast niet veel van elkaar, dat kan gewoon een schema zijn hoe de kast intern aangesloten is. Hoort bij elke kast, net als de groepenlijst.
- 6) Van alle componenten de handleidingen verzamelen is geen hogere wiskunde, kwestie van niet weggooien als je de doos open maakt.
- 7) Gaat inderdaad niemand doen.
- 8 ) Niet heel relevant voor een groepenkast, wel voor elektronische apparatuur.
- 9) Een voor/na foto doen de meeste installateurs wel, al is het maar om zichzelf in te dekken tegen gezeur.
Maargoed, het gaat in dit topic niet om een groepenkast. Het lijkt mij essentieel dat een installateur van een ESS even uitlegt welke apparatuur er geïnstalleerd gaat worden (punt 2) en welke functies van die specifieke apparatuur er voor gaan zorgen dat er aan het programma van eisen wordt voldaan of hoe alternatieven een gelijkende functie leveren.
Als ik een systeem met noodstroom functie verzoek en men plaats een Solaredge die twee seconde nodig heeft om te schakelen dan ga ik niet blij zijn. Dat is iets waar ik bij punt 1 duidelijk had moeten omschrijven en waar de installateur bij punt 2 & 3 had moeten uitleggen hoe zij noodstroom uit gaan voeren.
