Zelf een powerwall bouwen

[Cyrus The Virus]

Q schreef op zondag 21 juli 2024 @ 17:50:
Nog even over die Duitse video, toch waanzinnig dat we 5KA zien bij kortsluiting, waarbij de beperking mogelijk in de draden zit en niet eens in de cellen.

En 5KA x ~50V is toch gewoon 250KW 😳😱🥵 voor microseconden maar toch damn.

waar zie je die 5kA ? als ik de scope beelden bekijk zie ik max 55A, weet niet of er nog factor overheen moet ? Mijn duits is niet al te best

Deze video laat in mijn ogen duidelijk zien dat die MEGA fuses niet geschikt zijn voor dit soort toepassingen.

[HermanGast]

Cyrus The Virus schreef op zondag 21 juli 2024 @ 19:59:
[...]


waar zie je die 5kA ? als ik de scope beelden bekijk zie ik max 55A, weet niet of er nog factor overheen moet ? Mijn duits is niet al te best

Deze video laat in mijn ogen duidelijk zien dat die MEGA fuses niet geschikt zijn voor dit soort toepassingen.

Grappig hoe verschillende mensen er een andere uitkomst in zien.
Ik zie zekeringen die bij overbelasting hun werk doen. Beetje rommelig, maar de stroomkring wordt verbroken.
Ik zoek nog naar heldere uitleg waarom de US5000’s hierdoor niet veilig aangesloten zouden kunnen worden. Op iedere Lynx verbinding naar elke accu een eigen MEGA? (Juiste amperage en voltage en van goed merk.)
Ik kan me ook niet zo goed voorstellen waarom Victron anders de Lynx zo gemaakt zou hebben met dito zekeringen…..

[ Voor 9% gewijzigd door HermanGast op 21-07-2024 20:36 ]

[habbekrats]

Cyrus The Virus schreef op zondag 21 juli 2024 @ 19:59:
[...]


waar zie je die 5kA ? als ik de scope beelden bekijk zie ik max 55A, weet niet of er nog factor overheen moet ? Mijn duits is niet al te best

Deze video laat in mijn ogen duidelijk zien dat die MEGA fuses niet geschikt zijn voor dit soort toepassingen.

In de langzame video vertelt hij dat de shunt omzet factor 1:100 is, dus 5500A


@HermanGast Accus worden de laatste jaren veel groter in capaciteit de lynx bestaat al minimaal 8 jaar.

[ Voor 10% gewijzigd door habbekrats op 21-07-2024 20:50 ]

[John245]

HermanGast schreef op zondag 21 juli 2024 @ 20:30:
[...]

Grappig hoe verschillende mensen er een andere uitkomst in zien.
Ik zie zekeringen die bij overbelasting hun werk doen. Beetje rommelig, maar de stroomkring wordt verbroken.
Ik zoek nog naar heldere uitleg waarom de US5000’s hierdoor niet veilig aangesloten zouden kunnen worden. Op iedere Lynx verbinding naar elke accu een eigen MEGA? (Juiste amperage en voltage en van goed merk.)
Ik kan me ook niet zo goed voorstellen waarom Victron anders de Lynx zo gemaakt zou hebben met dito zekeringen…..

Er zijn voortschrijdende inzichten betreffende veiligheid. Victron komt ook met een class T zekering houder op de markt.

[John245]

Ik ben gestart met een nieuw projectje. De doelen zijn:
1) Opslagcapaciteit uitbreiden naar 38,4 kWh (4 Pylontech US5000 batterijen er bij)
2) Cel temperatuur verlagen (is nu 26 Deg C)
3) Veiligheid verhogen door Mega zekeringen (125A) te vervangen door Class T zekeringen van 110A aangezien de Mega zekeringen niet geschikt zijn voor LiFePO4 batterijen en de Pylontech kabel is gespecificeerd op 120A.

Dag 1 (11JUL2024)
- Blue Sea class t zekering houder besteld om te kijken waar ik dit het beste kan monteren.
- Pylontech kabelsets besteld

Dag 2 (12JUL2024)
- Besloten hoe de zekering houders gemonteerd gaan worden

Dag 5 (15JUL2024)
- Pylontech US5000 batterijen besteld

Dag 7 (17JUL2024)
- Pylontech kabelsets ontvangen
- Positieve kabels Pylontech kabelsets doorgeknipt en opgestuurd om er kabelschoenen aan te laten persen.
- Blue Sea class t zekering houders besteld
- A3T 110A zekeringen besteld

Dag 8 (18JUL2024)
- PostNL heeft vertraging dus ik ga de kabels niet voor het weekend retour ontvangen
- Blue Sea zekering houders ontvangen.
- Littelfuse JJLN110A zekeringen ontvangen (staan er nog 2 in backorder) in plaats van de bestelde A3T 110A. Zelfde kortsluitstroom, maar iets trager, hoeft volgens mij geen probleem te zijn.

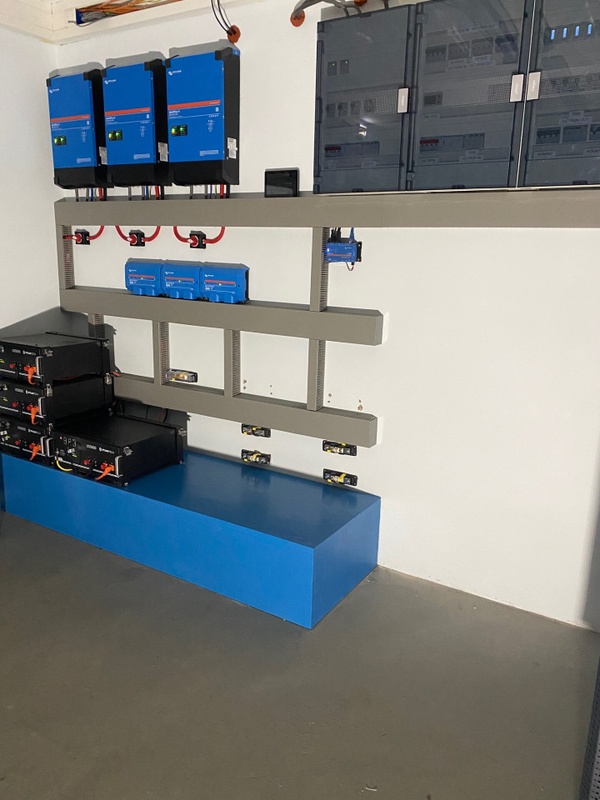

Dag 11 (21JUL2024)
- Twee (2) bedradingskokers (verticaal onderaan) gemonteerd voor de huidige en toekomstige uitbreiding.
- De eerste zekering houders gemonteerd (ook alvast de gaatjes geboord voor zekering houders 9 t/m 12). Nog 5 te gaan, maar dan moet eerst al het materiaal binnen zijn, want de batterijen verplaats je niet voor de lol.

[HermanGast]

habbekrats schreef op zondag 21 juli 2024 @ 20:44:
[...]

In de langzame video vertelt hij dat de shunt omzet factor 1:100 is, dus 5500A


@HermanGast Accus worden de laatste jaren veel groter in capaciteit de lynx bestaat al minimaal 8 jaar.

De Lynx is 1000A rated, dat is nog steeds een prima waarde. .. .. .. Maar ik denk ook wel dat er voortschrijdend inzicht kan zijn.

[ Voor 4% gewijzigd door HermanGast op 21-07-2024 21:14 ]

[Q]

HermanGast schreef op zondag 21 juli 2024 @ 20:30:
[...]
Ik kan me ook niet zo goed voorstellen waarom Victron anders de Lynx zo gemaakt zou hebben met dito zekeringen…..

John245 heeft het al aangegeven maar het feit dat Victron nu met hun eigen Lynx T1 fuse holder is uitgekomen zegt denk ik genoeg.

Volgens mij ook redelijk recent, de T1 handleiding is van februari dit jaar 🤷‍♀️

[ Voor 11% gewijzigd door Q op 21-07-2024 21:16 ]

[HermanGast]

Q schreef op zondag 21 juli 2024 @ 21:15:
[...]


John heeft het al aangegeven maar het feit dat Victron nu met hun eigen Lynx T1 fuse holder is uitgekomen zegt denk ik genoeg.

Ik ben het niet oneens met de T1 gedachte, maar zie nog steeds de uitleg niet.
Als er een nieuw product op de markt komt, betekend dat niet vanzelf dat de oude moet worden aangepast voor het doel waarvoor die destijds is aangeschaft.
John is beslist meer vakman met kennis van zaken dan ik, maar toch zou ik het graag willen begrijpen als ik wellicht een onveilige opstelling heb.

[John245]

HermanGast schreef op zondag 21 juli 2024 @ 21:24:
[...]

Ik ben het niet oneens met de T1 gedachte, maar zie nog steeds de uitleg niet.
Als er een nieuw product op de markt komt, betekend dat niet vanzelf dat de oude moet worden aangepast voor het doel waarvoor die destijds is aangeschaft.
John is beslist meer vakman met kennis van zaken dan ik, maar toch zou ik het graag willen begrijpen als ik wellicht een onveilige opstelling heb.

@HermanGast
Deze video geeft ook wel wat inzicht in meerdere aspecten. Het gaat om een boot, maar de principes zijn hetzelfde.

[ Voor 9% gewijzigd door John245 op 21-07-2024 22:05 ]

[Cyrus The Virus]

HermanGast schreef op zondag 21 juli 2024 @ 20:30:
[...]

Grappig hoe verschillende mensen er een andere uitkomst in zien.
Ik zie zekeringen die bij overbelasting hun werk doen. Beetje rommelig, maar de stroomkring wordt verbroken.
Ik zoek nog naar heldere uitleg waarom de US5000’s hierdoor niet veilig aangesloten zouden kunnen worden. Op iedere Lynx verbinding naar elke accu een eigen MEGA? (Juiste amperage en voltage en van goed merk.)
Ik kan me ook niet zo goed voorstellen waarom Victron anders de Lynx zo gemaakt zou hebben met dito zekeringen…..

Weet vrij zeker als een keurings instantie dit zou keuren dat het af zouden keuren, stukken toen rond vliegen plus dikke vonken is no-go. Tevens gaat de kortsluit stroom boven de rating van de zekering alleen dat is al genoeg om af te keuren.

[HermanGast]

Cyrus The Virus schreef op maandag 22 juli 2024 @ 07:12:
[...]


Weet vrij zeker als een keurings instantie dit zou keuren dat het af zouden keuren, stukken toen rond vliegen plus dikke vonken is no-go. Tevens gaat de kortsluit stroom boven de rating van de zekering alleen dat is al genoeg om af te keuren.

Begrijp me goed, ik ben zeker geen tegenstander van ander type zekeringen, maar veel verder dan wat filmpjes van amateurs of mensen die een eigen product of sociaal medium kanaal willen slijten heb ik nog niet gezien.
Waar is de wetenschappelijke onderbouwing dat velen van ons een groot risico lopen met de MEGA’s?
Als ik dit lees: https://batterysupplies.b...k_3x5KVA_PYLONTECH_NL.pdf lijkt dat voor mij, met de kennis die ik heb, een prima aanpak voor een veilig systeem. …….
Ik volg vooralsnog de redenering van John en heb een zelfde sample zekering besteld om vast te passen en te meten waar ik ze ga plaatsen.

[Cyrus The Virus]

HermanGast schreef op maandag 22 juli 2024 @ 07:32:
[...]

Begrijp me goed, ik ben zeker geen tegenstander van ander type zekeringen, maar veel verder dan wat filmpjes van amateurs of mensen die een eigen product of sociaal medium kanaal willen slijten heb ik nog niet gezien.
Waar is de wetenschappelijke onderbouwing dat velen van ons een groot risico lopen met de MEGA’s?
Als ik dit lees: https://batterysupplies.b...k_3x5KVA_PYLONTECH_NL.pdf lijkt dat voor mij, met de kennis die ik heb, een prima aanpak voor een veilig systeem. …….
Ik volg vooralsnog de redenering van John en heb een zelfde sample zekering besteld om vast te passen en te meten waar ik ze ga plaatsen.

Het is vrij simpel de fabrikant van de zekeringen zegt maximale kortsluitstroom die die veilig aan kan is 3kA, de huidige generatie LFP cellen (geen idee wat er in de pylontech zit) kunnen theoretisch +15kA doen (en filmpje zegt +5kA in de praktijk) dat is dus boven de rating die de fabrikant aangeeft ofwel niet geschikt. De lynx is ontworpen in de tijd dat er nog vrijwel geen accu's waren die die hoge kortsluitstromen aankonden.

[John245]

HermanGast schreef op maandag 22 juli 2024 @ 07:32:
[...]

Begrijp me goed, ik ben zeker geen tegenstander van ander type zekeringen, maar veel verder dan wat filmpjes van amateurs of mensen die een eigen product of sociaal medium kanaal willen slijten heb ik nog niet gezien.
Waar is de wetenschappelijke onderbouwing dat velen van ons een groot risico lopen met de MEGA’s?
Als ik dit lees: https://batterysupplies.b...k_3x5KVA_PYLONTECH_NL.pdf lijkt dat voor mij, met de kennis die ik heb, een prima aanpak voor een veilig systeem. …….
Ik volg vooralsnog de redenering van John en heb een zelfde sample zekering besteld om vast te passen en te meten waar ik ze ga plaatsen.

Als ik dat lees dan zie ik een 3 meter kabel met Amphenol aansluiting. Ik zie niet zo snel waar ze die tussen zetten, maar ik verwacht dat ze de batterij er mee koppelen aan de busbar. Voldoet misschien wel aan een Chinese veiligheidsnormen maar ik zou het zelf niet willen.

[habbekrats]

HermanGast schreef op maandag 22 juli 2024 @ 07:32:
[...]

Begrijp me goed, ik ben zeker geen tegenstander van ander type zekeringen, maar veel verder dan wat filmpjes van amateurs of mensen die een eigen product of sociaal medium kanaal willen slijten heb ik nog niet gezien.
Waar is de wetenschappelijke onderbouwing dat velen van ons een groot risico lopen met de MEGA’s?
Als ik dit lees: https://batterysupplies.b...k_3x5KVA_PYLONTECH_NL.pdf lijkt dat voor mij, met de kennis die ik heb, een prima aanpak voor een veilig systeem. …….
Ik volg vooralsnog de redenering van John en heb een zelfde sample zekering besteld om vast te passen en te meten waar ik ze ga plaatsen.

Victron geeft alleen info als je alle spullen bij Victron afneemt. Dus ook de accu, wij tweakers zoals ik die 2 sets 314AH 48V sets aansluit moet daar zelf over nadenken. Deze sets halen bij een directe kortsluiting ruim 10KA. Mocht je dus een sluiting maken na je busbar bv de zekering van een Victron Multiplus dan heb je dus een goede zekering nodig en is het maar de vraag of je met een Mega goed uitkomt.

Wat dan ook steeds belangrijker wordt is dat alles stevig en goed vast moet zitten. Door de kortsluitstromen onstaan er flinke magneetvelden en gaan je kabels bewegen.

Een zekering is net als een verzekering die je ook hoopt nooit nodig te hebben.

[John245]

habbekrats schreef op maandag 22 juli 2024 @ 12:43:
[...]

Victron geeft alleen info als je alle spullen bij Victron afneemt. Dus ook de accu, wij tweakers zoals ik die 2 sets 314AH 48V sets aansluit moet daar zelf over nadenken. Deze sets halen bij een directe kortsluiting ruim 10KA. Mocht je dus een sluiting maken na je busbar bv de zekering van een Victron Multiplus dan heb je dus een goede zekering nodig en is het maar de vraag of je met een Mega goed uitkomt.

Wat dan ook steeds belangrijker wordt is dat alles stevig en goed vast moet zitten. Door de kortsluitstromen onstaan er flinke magneetvelden en gaan je kabels bewegen.

Een zekering is net als een verzekering die je ook hoopt nooit nodig te hebben.

Maar je ben wel blij dat dingen beveiligd zijn. Hier hoopte ik de garantie ook niet nodig te hebben:

[RikHa]

habbekrats schreef op maandag 22 juli 2024 @ 12:43:
[...]

Victron geeft alleen info als je alle spullen bij Victron afneemt.

Welke info heb je het over? Victron is toch juist bekend vanwege hun openheid en beschikbaarheid van informatie, gratis cursussen etcetera?

[habbekrats]

RikHa schreef op maandag 22 juli 2024 @ 12:55:
[...]

Welke info heb je het over? Victron is toch juist bekend vanwege hun openheid en beschikbaarheid van informatie, gratis cursussen etcetera?

Ook daarin zijn de specificaties te vinden ook de max kortsluitstroom. Ga je dus met een eigen batterij werken dan zul jer daar toch echt zelf over moeten nadenken of een specialist moeten (inhuren)raadplegen

[RikHa]

habbekrats schreef op maandag 22 juli 2024 @ 13:20:
[...]

Ook daarin zijn de specificaties te vinden ook de max kortsluitstroom. Ga je dus met een eigen batterij werken dan zul jer daar toch echt zelf over moeten nadenken of een specialist moeten (inhuren)raadplegen

Ah, zo bedoel je. Inderdaad, altijd zelf na blijven denken.

[MrFish]

MrFish schreef op maandag 8 juli 2024 @ 16:06:
[...]


Ik heb ze net bij Docan besteld voor $1,439, EU stock. Maar het ontloopt elkaar allemaal niet zoveel inderdaad.
QSO was voor MB30's nog een stukje goedkoper maar die moesten wel uit China komen.
Gobel waren idd duurder dan Nkon én moesten uit China komen.

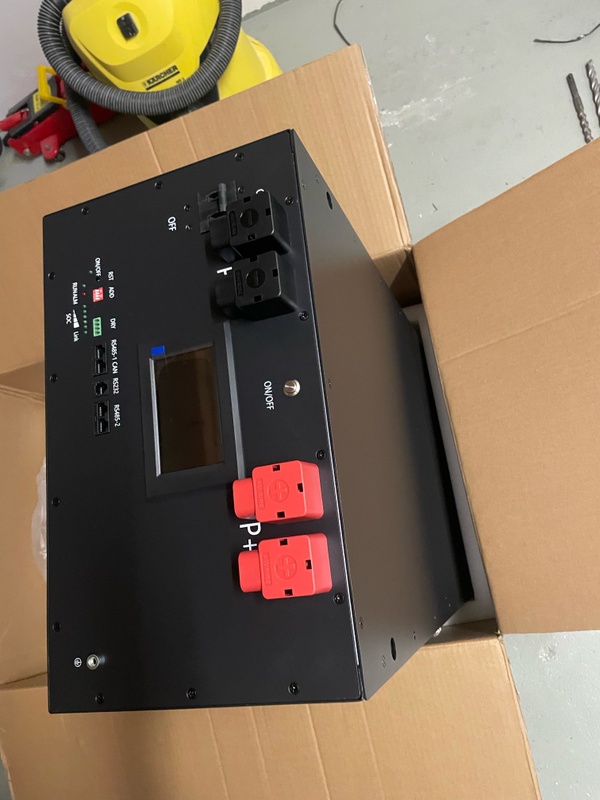

Vandaag 16 stuks MB31 ontvangen van Docan. Zien er hagelnieuw uit, QR codes kloppen. Allemaal geproduceerd op 24 en 25 april. Was in totaal € 1357,81 kwijt, dus € 84,86 per cel.

[Cyrus The Virus]

https://www.rijnmond.nl/n...ussen-van-brandende-accus

[habbekrats]

Cyrus The Virus schreef op maandag 22 juli 2024 @ 16:42:
https://www.rijnmond.nl/n...ussen-van-brandende-accus

Maar de vraag welk type accu's er gebruikt worden en wat er mis is gegaan.

[Q]

Q schreef op vrijdag 19 juli 2024 @ 22:25:
Accu van iemand anders.

- 1 cel gaat tijdens het laden naar 4+ volt (yikes), zowel bms als Neey balancer melden dit en bms grijpt in. Over voltage warnings everywhere in Victron VRM
- tijdens sterk ontladen stort de cel in naar < 2 volt (mogelijk 0 volt) en bus voltage zakte helemaal weg.
- alles maar uit gezet, gaat niet lekker.

Lijkt er op dat 1 cel kapot is, balen. Iemand anders zoiets meegemaakt?
Iemand nog gedachtes / advies? Denk zelf dat het goed is om weerstand van rest van cellen te meten om te kijken of die nog deugen 🤷‍♀️

Wat blijkt?

Mogelijk is de cel nog 'goed'.

De eigenaar heeft batterij deels gedemonteerd en ziet verkleurde moer op de 'getroffen' cel.
Moer bleek ook niet eens hand-vast te zitten.

Hij is er vrij van overtuigd dat hij de moeren van de busbars met het juiste moment (met moment sleutel) heeft aangedraaid en dat hij secuur is geweest.
Heeft iemand anders meegemaakt dat moeren van cellen losser zijn gaan zitten?

[habbekrats]

Q schreef op maandag 22 juli 2024 @ 20:49:
[...]


Wat blijkt?

Mogelijk is de cel nog 'goed'.

De eigenaar heeft batterij deels gedemonteerd en ziet verkleurde moer op de 'getroffen' cel.
Moer bleek ook niet eens hand-vast te zitten.

Hij is er vrij van overtuigd dat hij de moeren van de busbars met het juiste moment (met moment sleutel) heeft aangedraaid en dat hij secuur is geweest.
Heeft iemand anders meegemaakt dat moeren van cellen losser zijn gaan zitten?

Daarom moeren markeren met een stift welke op moment zijn gezet. Op het werk doen ze dit op heel kritische installaties 2 x uiteraard de 2e keer door iemand anders.

[John245]

habbekrats schreef op maandag 22 juli 2024 @ 20:54:
[...]

Daarom moeren markeren met een stift welke op moment zijn gezet. Op het werk doen ze dit op heel kritische installaties 2 x uiteraard de 2e keer door iemand anders.

Of periodiek de momenten controleren.

[habbekrats]

John245 schreef op maandag 22 juli 2024 @ 21:22:
[...]

Of periodiek de momenten controleren.

Met aluminium studs beter niet, alumnium 1 x op moment zetten en niet elk jaar een takje met de momentsleutel erbij anders breekt de boel af na een paar jaar.

vast is vast met goede bout verbindingen.

[thys]

Is loctite nog een optie?

[Q]

habbekrats schreef op maandag 22 juli 2024 @ 21:46:
[...]

Met aluminium studs beter niet, alumnium 1 x op moment zetten en niet elk jaar een takje met de momentsleutel erbij anders breekt de boel af na een paar jaar.

vast is vast met goede bout verbindingen.

Bedankt, hij was dit keer ook van plan om de bouten te markeren na aanhalen.
Ik dacht ook periodiek aanhalen maar begrijp waarom beter van niet, hooguit controle van de markering.

[John245]

habbekrats schreef op maandag 22 juli 2024 @ 21:46:
[...]

Met aluminium studs beter niet, alumnium 1 x op moment zetten en niet elk jaar een takje met de momentsleutel erbij anders breekt de boel af na een paar jaar.

vast is vast met goede bout verbindingen.

Ok, ik ging ervanuit dat alle studs gewoon SS zijn. Waarom zou je aluminium studs willen gebruiken waarbij je het risico loopt op galvanische corrosie?

[ Voor 5% gewijzigd door John245 op 23-07-2024 08:33 ]

[habbekrats]

John245 schreef op dinsdag 23 juli 2024 @ 08:27:
[...]


Ok, ik ging ervanuit dat alle studs gewoon SS zijn. Waarom zou je aluminium studs willen gebruiken waarbij je het risico loopt op galvanische corrosie?

Bijna elek a grade cell die je koopt zitten aluminium studs op met draadgat M6

[John245]

habbekrats schreef op dinsdag 23 juli 2024 @ 08:41:
[...]

Bijna elek a grade cell die je koopt zitten aluminium studs op met draadgat M6
[Afbeelding]

Duidelijk.
Ik ging meer uit van mijn situatie waar de zekering houders SS studs hebben.

[John245]

Ik ben gestart met een nieuw projectje. De doelen zijn:
1) Opslagcapaciteit uitbreiden naar 38,4 kWh (4 Pylontech US5000 batterijen er bij)
2) Cel temperatuur verlagen (is nu 26 Deg C)
3) Veiligheid verhogen door Mega zekeringen (125A) te vervangen door Class T zekeringen van 110A aangezien de Mega zekeringen niet geschikt zijn voor LiFePO4 batterijen en de Pylontech kabel is gespecificeerd op 120A.

Dag 1 (11JUL2024)
- Blue Sea class t zekering houder besteld om te kijken waar ik dit het beste kan monteren.
- Pylontech kabelsets besteld

Dag 2 (12JUL2024)
- Besloten hoe de zekering houders gemonteerd gaan worden

Dag 5 (15JUL2024)
- Pylontech US5000 batterijen besteld

Dag 7 (17JUL2024)
- Pylontech kabelsets ontvangen
- Positieve kabels Pylontech kabelsets doorgeknipt en opgestuurd om er kabelschoenen aan te laten persen.
- Blue Sea class t zekering houders besteld
- A3T 110A zekeringen besteld

Dag 8 (18JUL2024)
- PostNL heeft vertraging dus ik ga de kabels niet voor het weekend retour ontvangen
- Blue Sea zekering houders ontvangen.
- Littelfuse JJLN110A zekeringen ontvangen (staan er nog 2 in backorder) in plaats van de bestelde A3T 110A. Zelfde kortsluitstroom, maar iets trager, hoeft volgens mij geen probleem te zijn.

Dag 11 (21JUL2024)
- Twee (2) bedradingskokers (verticaal onderaan) gemonteerd voor de huidige en toekomstige uitbreiding.
- De eerste zekering houders gemonteerd (ook alvast de gaatjes geboord voor zekering houders 9 t/m 12). Nog 5 te gaan, maar dan moet eerst al het materiaal binnen zijn, want de batterijen verplaats je niet voor de lol.

Dag 13 (23JUL2024)
- Kabels met kabelschoenen ontvangen (had het persen uitbesteed)
- US5000's en beugels ontvangen. En ook al verplaatst naar de kelder (liever een verdieping naar beneden dan omhoog).

Hopelijk kan ik het morgen in elkaar zetten.

[Lord Anubis]

John245 schreef op dinsdag 23 juli 2024 @ 21:09:
Ik ben gestart met een nieuw projectje. De doelen zijn:
1) Opslagcapaciteit uitbreiden naar 38,4 kWh (4 Pylontech US5000 batterijen er bij)
2) Cel temperatuur verlagen (is nu 26 Deg C)
3) Veiligheid verhogen door Mega zekeringen (125A) te vervangen door Class T zekeringen van 110A aangezien de Mega zekeringen niet geschikt zijn voor LiFePO4 batterijen en de Pylontech kabel is gespecificeerd op 120A.

Dag 1 (11JUL2024)
- Blue Sea class t zekering houder besteld om te kijken waar ik dit het beste kan monteren.
- Pylontech kabelsets besteld

Dag 2 (12JUL2024)
- Besloten hoe de zekering houders gemonteerd gaan worden

Dag 5 (15JUL2024)
- Pylontech US5000 batterijen besteld

Dag 7 (17JUL2024)
- Pylontech kabelsets ontvangen
- Positieve kabels Pylontech kabelsets doorgeknipt en opgestuurd om er kabelschoenen aan te laten persen.
- Blue Sea class t zekering houders besteld
- A3T 110A zekeringen besteld

Dag 8 (18JUL2024)
- PostNL heeft vertraging dus ik ga de kabels niet voor het weekend retour ontvangen
- Blue Sea zekering houders ontvangen.
- Littelfuse JJLN110A zekeringen ontvangen (staan er nog 2 in backorder) in plaats van de bestelde A3T 110A. Zelfde kortsluitstroom, maar iets trager, hoeft volgens mij geen probleem te zijn.

Dag 11 (21JUL2024)
- Twee (2) bedradingskokers (verticaal onderaan) gemonteerd voor de huidige en toekomstige uitbreiding.
- De eerste zekering houders gemonteerd (ook alvast de gaatjes geboord voor zekering houders 9 t/m 12). Nog 5 te gaan, maar dan moet eerst al het materiaal binnen zijn, want de batterijen verplaats je niet voor de lol.

Dag 13 (23JUL2024)
- Kabels met kabelschoenen ontvangen (had het persen uitbesteed)
- US5000's en beugels ontvangen. En ook al verplaatst naar de kelder (liever een verdieping naar beneden dan omhoog).

Hopelijk kan ik het morgen in elkaar zetten.

[Afbeelding]

Ik volg je. Heb je nog ergens je eerdere opzet staan? Info en je opbouw stappen?

[thys]

Ik kreeg gister nog een interessante vraag. Over de zekeringen aan de DC kant en het potentieel voor hoge kortsluitstroom is inmiddels veel gedeeld. Aan de AC kant ligt ook nog een vraagstuk. Kan een MP in eilandbedrijf wel voldoende kortsluitstroom leveren om een automaat voldoende snel te laten trippen?

Het piekvermogen van de MP 48-5000 zit rond de 9kw. Dan heb je het over ongeveer 40A AC. Voor een normale B16 automaat kom je dan bij een volle sluiting al snel boven de 10s voordat deze zal trippen. Niet ideaal.

Heeft iemand hier al eens aan gerekend en additionele maatregelen genomen?

[pc_freak1]

thys schreef op woensdag 24 juli 2024 @ 08:17:
Ik kreeg gister nog een interessante vraag. Over de zekeringen aan de DC kant en het potentieel voor hoge kortsluitstroom is inmiddels veel gedeeld. Aan de AC kant ligt ook nog een vraagstuk. Kan een MP in eilandbedrijf wel voldoende kortsluitstroom leveren om een automaat voldoende snel te laten trippen?

Het piekvermogen van de MP 48-5000 zit rond de 9kw. Dan heb je het over ongeveer 40A AC. Voor een normale B16 automaat kom je dan bij een volle sluiting al snel boven de 10s voordat deze zal trippen. Niet ideaal.

Heeft iemand hier al eens aan gerekend en additionele maatregelen genomen?

*knip* linkdrop

[ Voor 4% gewijzigd door Proton_ op 24-07-2024 09:17 ]

[Ies Korpershoek]

Beste allemaal
Heb hier sinds gisteren een Multiplus compact 48/1600/20 en twee Pylontech US2000C
Ik heb uitgebreid gezocht naar de laadspanningen voor de Pylontech.
Er is van alles te vinden maar voor mij één chaos.
Wat de één schrijft wordt door de ander weer ontkend.
Voor mijn Prismatic 230 Ah was het duidelijk
Maar nu met 15 cellen zoek ik nog steeds naar de juiste waarden.

Ik kan de waarden die ik gebruikt heb voor mijn Prismatic gebruiken alleen x 15
Alleen dat wordt, op sommige fora, ook weer ontraden?

Wie kan mij in de juiste richting wijzen.

Ook is er een een optie 'Configured for VE.Bus BMS' in de setup software van de Multiplus.
De Pylontech is middels een type A kabel met de cerbo Gx verbonden
Ik snap de 'help' uitleg maar weet niet of ik deze nu wel of niet activeer met de Pylontech


Elke hulp wordt gewaardeerd

[ Voor 6% gewijzigd door Ies Korpershoek op 24-07-2024 08:58 ]

[V_ger]

thys schreef op woensdag 24 juli 2024 @ 08:17:
Ik kreeg gister nog een interessante vraag. Over de zekeringen aan de DC kant en het potentieel voor hoge kortsluitstroom is inmiddels veel gedeeld. Aan de AC kant ligt ook nog een vraagstuk. Kan een MP in eilandbedrijf wel voldoende kortsluitstroom leveren om een automaat voldoende snel te laten trippen?

Het piekvermogen van de MP 48-5000 zit rond de 9kw. Dan heb je het over ongeveer 40A AC. Voor een normale B16 automaat kom je dan bij een volle sluiting al snel boven de 10s voordat deze zal trippen. Niet ideaal.

Heeft iemand hier al eens aan gerekend en additionele maatregelen genomen?

Voor als je geen zin hebt om Harold zijn YouTube te bekijken. Nee. De MP zal niet voldoende kortsluitstroom kunnen genereren om de automaat te laten trippen. Maar hij schakelt wel uit op overbelasting. Dus veilige situatie.

[thys]

V_ger schreef op woensdag 24 juli 2024 @ 09:05:
[...]


Voor als je geen zin hebt om Harold zijn YouTube te bekijken. Nee. De MP zal niet voldoende kortsluitstroom kunnen genereren om de automaat te laten trippen. Maar hij schakelt wel uit op overbelasting. Dus veilige situatie.

Dank! Ik was ook zeer blij met de link (ondanks dat deze nu verwijderd is) dit geeft inderdaad precies aan wat ik in gedachte had. Blij en nuttig om dit zo uitgebreid belicht te zien.

[habbekrats]

thys schreef op woensdag 24 juli 2024 @ 09:19:
[...]

Dank! Ik was ook zeer blij met de link (ondanks dat deze nu verwijderd is) dit geeft inderdaad precies aan wat ik in gedachte had. Blij en nuttig om dit zo uitgebreid belicht te zien.

Ik ga het niet testen maar de Multiplus II signaleert zelf overbelasting en kortsluiting. Bij kortsluiting schakelt de MP II zichzelf direct af of je B16 dan al uit ligt is maar de vraag.

[John245]

Lord Anubis schreef op woensdag 24 juli 2024 @ 08:06:
[...]


Ik volg je. Heb je nog ergens je eerdere opzet staan? Info en je opbouw stappen?

Ja die begint hier.

[John245]

Ies Korpershoek schreef op woensdag 24 juli 2024 @ 08:56:
Beste allemaal
Heb hier sinds gisteren een Multiplus compact 48/1600/20 en twee Pylontech US2000C
Ik heb uitgebreid gezocht naar de laadspanningen voor de Pylontech.
Er is van alles te vinden maar voor mij één chaos.
Wat de één schrijft wordt door de ander weer ontkend.
Voor mijn Prismatic 230 Ah was het duidelijk
Maar nu met 15 cellen zoek ik nog steeds naar de juiste waarden.

Ik kan de waarden die ik gebruikt heb voor mijn Prismatic gebruiken alleen x 15
Alleen dat wordt, op sommige fora, ook weer ontraden?

Wie kan mij in de juiste richting wijzen.

Ook is er een een optie 'Configured for VE.Bus BMS' in de setup software van de Multiplus.
De Pylontech is middels een type A kabel met de cerbo Gx verbonden
Ik snap de 'help' uitleg maar weet niet of ik deze nu wel of niet activeer met de Pylontech


Elke hulp wordt gewaardeerd

https://www.victronenergy...ibility:pylontech_phantom

[broekieman]

Ik zie mooie opstellingen en houd van strakke lijnen. Waar kopen jullie de kabelgoten en welke afmetingen? Is er ook nog zoiets als een mooie achterwand of zelfs geventileerde kast ombouw?

[John245]

broekieman schreef op woensdag 24 juli 2024 @ 14:11:
Ik zie mooie opstellingen en houd van strakke lijnen. Waar kopen jullie de kabelgoten en welke afmetingen? Is er ook nog zoiets als een mooie achterwand of zelfs geventileerde kast ombouw?

Bedradingskanaal:
Hager bedradingskanaal + deksel 2000x75x125 mm LKG7512507030B
Hager bedradingskanaal + deksel 2000x75x50 mm LKG7505007030B
Hager Draadclip 75 x 125 zwart LK751253 HAG LKG
Hager Draadclip 75 x 50 zwart LK750503 HAG LKG
Hager Eindstuk 75 x 125 grijs LK7512547030 HAG LKG

Ik heb ze gekocht bij Voltus.de en dit er van gemaakt:

[habbekrats]

broekieman schreef op woensdag 24 juli 2024 @ 14:11:
Ik zie mooie opstellingen en houd van strakke lijnen. Waar kopen jullie de kabelgoten en welke afmetingen? Is er ook nog zoiets als een mooie achterwand of zelfs geventileerde kast ombouw?

Mijn spullen heb ik hier besteld https://www.elektroschakelmateriaal.nl
https://www.elektroschake...skoker-vk60x120-lg2-91247


kokers worden aan huis gebracht door TU


Mocht je alles op een houten plaat schroeven dan is een aanbeveling om de plaat te verven met brandwerende verf bv hier https://www.allesbrandvei...dwerende-verf-hout-wood-c

En een brandmelder in de ruimte zie ik als vanzelfsprekend.

[ Voor 19% gewijzigd door habbekrats op 24-07-2024 19:57 ]

[John245]

Ik ben gestart met een nieuw projectje. De doelen zijn:
1) Opslagcapaciteit uitbreiden naar 38,4 kWh (4 Pylontech US5000 batterijen er bij)
2) Cel temperatuur verlagen (is nu 26 Deg C).
3) Veiligheid verhogen door Mega zekeringen (125A) te vervangen door Class T zekeringen van 110A aangezien de Mega zekeringen niet geschikt zijn voor LiFePO4 batterijen en de Pylontech kabel is gespecificeerd op 120A.

Dag 1 (11JUL2024)
- Blue Sea class t zekering houder besteld om te kijken waar ik dit het beste kan monteren.
- Pylontech kabelsets besteld.

Dag 2 (12JUL2024).
- Besloten hoe de zekering houders gemonteerd gaan worden.

Dag 5 (15JUL2024)
- Pylontech US5000 batterijen besteld.

Dag 7 (17JUL2024)
- Pylontech kabelsets ontvangen.
- Positieve kabels Pylontech kabelsets doorgeknipt en opgestuurd om er kabelschoenen aan te laten persen.
- Blue Sea class t zekering houders besteld.
- A3T 110A zekeringen besteld.

Dag 8 (18JUL2024)
- PostNL heeft vertraging dus ik ga de kabels niet voor het weekend retour ontvangen.
- Blue Sea zekering houders ontvangen.
- Littelfuse JJLN110A zekeringen ontvangen (staan er nog 2 in backorder) in plaats van de bestelde A3T 110A. Zelfde kortsluitstroom, maar iets trager, hoeft volgens mij geen probleem te zijn.

Dag 11 (21JUL2024)
- Twee (2) bedradingskokers (verticaal onderaan) gemonteerd voor de huidige en toekomstige uitbreiding.
- De eerste zekering houders gemonteerd (ook alvast de gaatjes geboord voor zekering houders 9 t/m 12). Nog 5 te gaan, maar dan moet eerst al het materiaal binnen zijn, want de batterijen verplaats je niet voor de lol.

Dag 13 (23JUL2024)
- Kabels met kabelschoenen ontvangen (had het persen uitbesteed).
- US5000's en beugels ontvangen. En ook al verplaatst naar de kelder (liever een verdieping naar beneden dan omhoog).

Dag 14 (24JUL2024)
- Alles gemonteerd.

Restpunten:
- Twee (2) class T zekeringen in backorder
- Update alle technische documentatie

Foto volledige installatie:


Close-up zekeringen:

[Simpel360]

John245 schreef op woensdag 24 juli 2024 @ 19:23:
[...]

Foto volledige installatie:
[Afbeelding]

[...]

Jouw (gehele) installatie is wel heel bijzonder fraai en zonder kosten of moeite uitgevoerd

[thys]

Vandaag kwam na ongeveer twee weken de Yixiang DIY battery box binnen. Eerste indruk is erg goed, gelijk aan de video van Andy eigenlijk. Incl busbars etc. Alleen de rubbere ringetjes zie ik niet, maar dat valt zelf ook wel weer te regelen.

Was totaal net geen € 500 kwijt.
Paar fototjes voor de geïnteresseerde:

[John245]

Simpel360 schreef op woensdag 24 juli 2024 @ 20:27:
[...]


Jouw (gehele) installatie is wel heel bijzonder fraai en zonder kosten of moeite uitgevoerd

Ik zeg altijd maar zonder veel extra moeite kun je het ook netjes maken.

[Himalaya]

John245 schreef op donderdag 18 juli 2024 @ 17:57:
Ik ben gestart met een nieuw projectje. De doelen zijn:
1) Opslagcapaciteit uitbreiden naar 38,4 kWh (4 Pylontech US5000 batterijen er bij)
2) Cel temperatuur verlagen (is nu 26 Deg C)
3) Veiligheid verhogen door Mega zekeringen (125A) te vervangen door Class T zekeringen van 110A aangezien de Mega zekeringen niet geschikt zijn voor LiFePO4 batterijen en de Pylontech kabel is gespecificeerd op 120A.

Dag 1 (11JUL2024)
- Blue Sea class t zekering houder besteld om te kijken waar ik dit het beste kan monteren.
- Pylontech kabelsets besteld

Dag 2 (12JUL2024)
- Besloten hoe de zekering houders gemonteerd gaan worden

Dag 5 (15JUL2024)
- Pylontech US5000 batterijen besteld

Dag 7 (17JUL2024)
- Pylontech kabelsets ontvangen
- Positieve kabels Pylontech kabelsets doorgeknipt en opgestuurd om er kabelschoenen aan te laten persen.
- Blue Sea class t zekering houders besteld
- A3T 110A zekeringen besteld

Dag 8 (18JUL2024)
- PostNL heeft vertraging dus ik ga de kabels niet voor het weekend retour ontvangen
- Blue Sea zekering houders ontvangen.
- Littelfuse JJLN110A zekeringen ontvangen (staan er nog 2 in backorder) in plaats van de bestelde A3T 110A. Zelfde kortsluitstroom, maar iets trager, hoeft volgens mij geen probleem te zijn.

[Afbeelding]

[Afbeelding]

Ik ben zelf ook bezig om een Victron / Pylontech set op te bouwen en zit toch nog een beetje met de zekeringen. Ik zie die van jou en denk ook dezelfde richting op te gaan, een beetje extra veiligheid mag van mij best wat extra kosten en ik heb in deze T-zekeringen wel vertrouwen maar er maalt me toch nog wat door het hoofd of ik niet weer te veel aan het over-engineeren ben.

Als ik namelijk de specificaties van een Pylontech US5000 pak dan staat daar duidelijk in de de "Short current/duration time <2000A/1ms is en daarmee zou dus ook een Victron MEGA fuse voldoende moeten zijn als je elke accu zelfstandig op de busbar of lynx aansluit.

(Vreemd is overigens dat de US2000C en US3000C een short current waarde hebben van <4000A en daarmee dus al weer niet zouden kunnen.)

Het spectaculair uit elkaar spatten van de zekering in dat Duitse filmpje wat hier ergens gelinkt wordt schrik ik overigens niet zo van, daarom zitten zekeringen in een behuizing/Lynx.

Maar wat is de waarde van de fabrieksopgave van Pylontech? Voor de peace of mind pak ik waarschijnlijk toch de Class T zekeringen maar het knaagt wel een beetje.

En bedankt voor het delen van de info en de afbeeldingen, werkt wel inspirerend

[John245]

Himalaya schreef op woensdag 24 juli 2024 @ 21:35:
[...]


Ik ben zelf ook bezig om een Victron / Pylontech set op te bouwen en zit toch nog een beetje met de zekeringen. Ik zie die van jou en denk ook dezelfde richting op te gaan, een beetje extra veiligheid mag van mij best wat extra kosten en ik heb in deze T-zekeringen wel vertrouwen maar er maalt me toch nog wat door het hoofd of ik niet weer te veel aan het over-engineeren ben.

Als ik namelijk de specificaties van een Pylontech US5000 pak dan staat daar duidelijk in de de "Short current/duration time <2000A/1ms is en daarmee zou dus ook een Victron MEGA fuse voldoende moeten zijn als je elke accu zelfstandig op de busbar of lynx aansluit.

(Vreemd is overigens dat de US2000C en US3000C een short current waarde hebben van <4000A en daarmee dus al weer niet zouden kunnen.)

Het spectaculair uit elkaar spatten van de zekering in dat Duitse filmpje wat hier ergens gelinkt wordt schrik ik overigens niet zo van, daarom zitten zekeringen in een behuizing/Lynx.

Maar wat is de waarde van de fabrieksopgave van Pylontech? Voor de peace of mind pak ik waarschijnlijk toch de Class T zekeringen maar het knaagt wel een beetje.

En bedankt voor het delen van de info en de afbeeldingen, werkt wel inspirerend

Onderstaande staat ook in de handleiding:

"using breaker, the type shall be type C (recommended) or type D.
The Icu required:
the maximum short circuit current for calculation of each module is 2500A."

[Himalaya]

John245 schreef op woensdag 24 juli 2024 @ 21:49:
[...]

Onderstaande staat ook in de handleiding:

"using breaker, the type shall be type C (recommended) or type D.
The Icu required:
the maximum short circuit current for calculation of each module is 2500A."

Ja, je hebt gelijk. Had mijn keuze ook eigenlijk al gemaakt. Mag ik vragen waar jij aan de kabels nieuwe ogen hebt laten persen, heb dan hetzelfde "probleem" en wil ze eigenlijk ook niet zelf persen.

[John245]

Himalaya schreef op woensdag 24 juli 2024 @ 21:59:
[...]

Ja, je hebt gelijk. Had mijn keuze ook eigenlijk al gemaakt. Mag ik vragen waar jij aan de kabels nieuwe ogen hebt laten persen, heb dan hetzelfde "probleem" en wil ze eigenlijk ook niet zelf persen.

AccuNoord. Kost 3,50 per kabelschoen (inclusief het persen).

[Himalaya]

John245 schreef op woensdag 24 juli 2024 @ 22:01:
[...]

AccuNoord. Kost 3,50 per kabelschoen (inclusief het persen).

Kijk, daar woon ik amper 5km vandaan, scheelt weer verzendkosten en tijd Thanks, die had ik nog niet gevonden.

[MrFish]

thys schreef op woensdag 24 juli 2024 @ 20:41:
Vandaag kwam na ongeveer twee weken de Yixiang DIY battery box binnen. Eerste indruk is erg goed, gelijk aan de video van Andy eigenlijk. Incl busbars etc. Alleen de rubbere ringetjes zie ik niet, maar dat valt zelf ook wel weer te regelen.

Was totaal net geen € 500 kwijt.

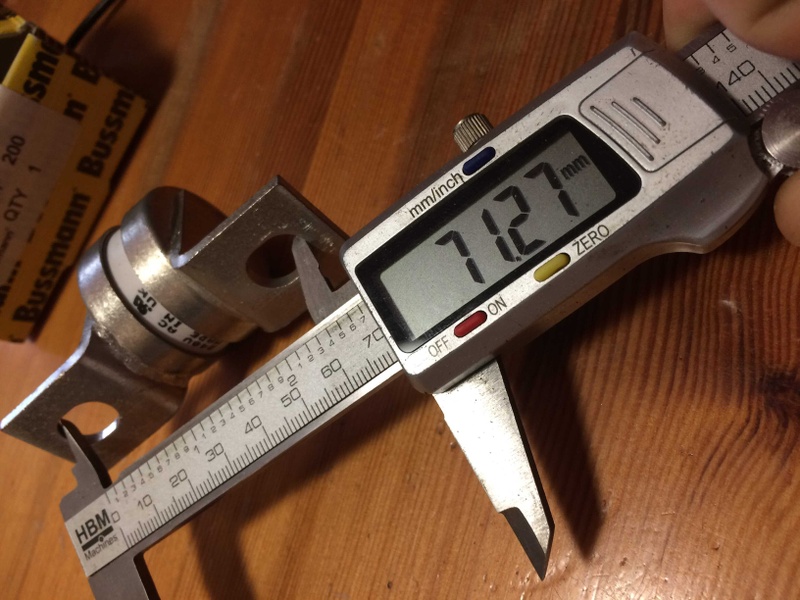

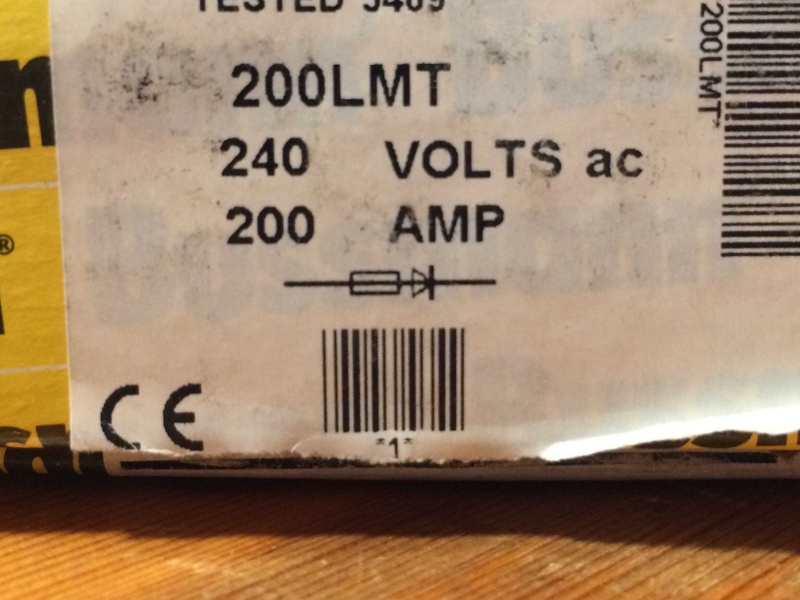

Paar fototjes voor de geïnteresseerde:

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Ik kreeg hem vandaag ook binnen. Ziet er netjes uit. Welke rubberen ringetjes mis jij? Die voor de PCB’s boven de accu’s (A en B )? Die mis ik volgens mij ook.

[thys]

MrFish schreef op woensdag 24 juli 2024 @ 22:07:
[...]


Ik kreeg hem vandaag ook binnen. Ziet er netjes uit. Welke rubberen ringetjes mis jij? Die voor de PCB’s boven de accu’s (A en B )? Die mis ik volgens mij ook.

Ja die inderdaad. De retrofit om kortsluiting op de boards te voorkomen. Terwijl ze er nog wel een filmpje over gestuurd hebben.

[broekieman]

John245 schreef op woensdag 24 juli 2024 @ 14:25:
[...]

Bedradingskanaal:
Hager bedradingskanaal + deksel 2000x75x125 mm LKG7512507030B
Hager bedradingskanaal + deksel 2000x75x50 mm LKG7505007030B
Hager Draadclip 75 x 125 zwart LK751253 HAG LKG
Hager Draadclip 75 x 50 zwart LK750503 HAG LKG
Hager Eindstuk 75 x 125 grijs LK7512547030 HAG LKG

Ik heb ze gekocht bij Voltus.de en dit er van gemaakt:
[Afbeelding]

Hoe maak je de dwarsverbinding met de goten en de kabelclips kun je zonder gereedschap bevestigen, hoeveel nodig? Oja, welke dikte kabel naar de garage voor 30kwh batterijen en is het bezwaarlijk als ik hiervoor een aardlekautomaat plaats in de meterkast?

[ Voor 7% gewijzigd door broekieman op 24-07-2024 23:59 ]

[habbekrats]

broekieman schreef op woensdag 24 juli 2024 @ 23:54:
[...]

Hoe maak je de dwarsverbinding met de goten en de kabelclips kun je zonder gereedschap bevestigen, hoeveel nodig? Oja, welke dikte kabel naar de garage voor 30kwh batterijen en is het bezwaarlijk als ik hiervoor een aardlekautomaat plaats in de meterkast?

Goten kun je met ijzerzaag afzagen
De bevestiging bij voorkeur met spreidklinknagels of kunststof boutjes


Ik neem aan dat je niet met de accukabel naar de garage gaat.
Ik heb mijn 3x Multiplus II 48/5000 in de garage. Ik ga heen en terug met 16 meter 5x6mm² YmVK.

De voeding doe ik met B20/0,3A en terug voorbeveiliging is een C32A welke via een 1-0-2 schakelaar de afgaande belangrijke groepen kan voeden in eiland bedrijf.

[John245]

broekieman schreef op woensdag 24 juli 2024 @ 23:54:
[...]

Hoe maak je de dwarsverbinding met de goten en de kabelclips kun je zonder gereedschap bevestigen, hoeveel nodig? Oja, welke dikte kabel naar de garage voor 30kwh batterijen en is het bezwaarlijk als ik hiervoor een aardlekautomaat plaats in de meterkast?

Ter aanvulling op @habbekrats
Je kan ook een afkortzaag gebruiken.

Voor de dwarsverbindingen knip je er gewoon een paar van die tanden uit. De kabelclips, zit gewoon tape aan de achterkant dus kun je zo bevestiggen.

Ik heb 8 meter van de brede en 22 kabelclips (1,75 per stuk)
Ik heb 4 meter van de smalle en hiervoor 13 kabelclips (1,01 per stuk)

Over het algemeen om de 50 cm een kabelclip maar is soms handig om er 1 bij te plaatsen.

[ Voor 15% gewijzigd door John245 op 25-07-2024 06:49 ]

[John245]

habbekrats schreef op donderdag 25 juli 2024 @ 05:56:
[...]

Goten kun je met ijzerzaag afzagen
De bevestiging bij voorkeur met spreidklinknagels of kunststof boutjes
[Afbeelding]

Ik neem aan dat je niet met de accukabel naar de garage gaat.
Ik heb mijn 3x Multiplus II 48/5000 in de garage. Ik ga heen en terug met 16 meter 5x6mm² YmVK.

De voeding doe ik met B20/0,3A en terug voorbeveiliging is een C32A welke via een 1-0-2 schakelaar de afgaande belangrijke groepen kan voeden in eiland bedrijf.

@habbekrats heb je ook een link naar dit boutje?

[habbekrats]

@John245 https://www.conrad.nl/nl/...-830271.html?refresh=true

Ik gebruik liever de klinknagels is minder werk geen draadtappen nodig

[John245]

habbekrats schreef op donderdag 25 juli 2024 @ 07:30:
@John245 https://www.conrad.nl/nl/...-830271.html?refresh=true

Ik gebruik liever de klinknagels is minder werk geen draadtappen nodig

Je kan ook gewoon PZ2 of T20 afdekkapjes gebruiken.

Ook geen probleem natuurlijk om klinknagels te gebruiken. Ik kon destijds echter geen datasheet vinden voor de draagkrachtberekening.

[MrFish]

thys schreef op woensdag 24 juli 2024 @ 23:16:
[...]


Ja die inderdaad. De retrofit om kortsluiting op de boards te voorkomen. Terwijl ze er nog wel een filmpje over gestuurd hebben.

De verkoper suggereert nu om ze van een epoxy sheet te knippen… Beetje skeer

[broekieman]

Laat ik voorop stellen dat een expert bij mij komt installeren, maar wil graag leren. Nu moet ik al een raketboring laten dien om een kabel naar de garage te trekken, maar wat ik niet begrijp is dat er 2 kabels naartoe moeten en waarom. Kunnen jullie mij dit uitleggen en ook of ik een 3 fase aardlek automaat mag gebruiken ipv aardlek / automaat apart.

[Activate]

@broekieman

Ik denk dat er iets meer info nodig is wat komt er in de garage?
Waar zit je zonnepanelen omvormer?
Wat ga je aansluiten?

Aardlek of aardlekautomaat is ook afhankelijk van de aansluiting en waarop wordt het aangesloten?

[djoenez]

Ik ben aan het kijken om een thuisbatterij systeem te bouwen. dit zouden 3x Pylontech/Deye 5kWh batterijen worden die parallel worden aangesloten. Een aantal vragen waar ik niet snel antwoord kan krijgen in deze thread:

1. Busbar of aan elkaar doorlussen?
de 19" rack batterijen hebben doorlus mogelijkheid, maar ik zie veel mensen busbars gebruiken, is het niet veilig om ze door te lussen?

2. Zekeringen, batterijen apart of 1 hoofdzekering?
is het onveilig om alleen een hoofdzekering te hebben?

3. Ik zie eigenlijk niet het gebruik van automatische zekeringen (die ik wel ken uit de boot wereld), waarom worden deze niet aangeraden? https://uw-accuwinkel.nl/...ng-150a-waterproof-detail

[John245]

broekieman schreef op donderdag 25 juli 2024 @ 10:28:
Laat ik voorop stellen dat een expert bij mij komt installeren, maar wil graag leren. Nu moet ik al een raketboring laten dien om een kabel naar de garage te trekken, maar wat ik niet begrijp is dat er 2 kabels naartoe moeten en waarom. Kunnen jullie mij dit uitleggen en ook of ik een 3 fase aardlek automaat mag gebruiken ipv aardlek / automaat apart.

Is die raketboring veel voordeliger dan graven? Heb je een situatieschets voor alles dat verduidelijkt veel.

[broekieman]

John245 schreef op donderdag 25 juli 2024 @ 10:57:
[...]

Is die raketboring veel voordeliger dan graven? Heb je een situatieschets voor alles dat verduidelijkt veel.

ik moet onder een terras door met tegels in de specie. Ga dan onder fundering met kabel naar meterkast.

[broekieman]

Activate schreef op donderdag 25 juli 2024 @ 10:31:
@broekieman

Ik denk dat er iets meer info nodig is wat komt er in de garage?
Waar zit je zonnepanelen omvormer?
Wat ga je aansluiten? Ik 2 batterijen plaatsen van elk 15 KWh. Victron Multiplus 2 Cerbo S GX en distributor. Batterijen worden apart gezekerd. 12 Zonnepanelen 1 fase enphase micro omvormers.

Aardlek of aardlekautomaat is ook afhankelijk van de aansluiting en waarop wordt het aangesloten?

[John245]

djoenez schreef op donderdag 25 juli 2024 @ 10:57:
Ik ben aan het kijken om een thuisbatterij systeem te bouwen. dit zouden 3x Pylontech/Deye 5kWh batterijen worden die parallel worden aangesloten. Een aantal vragen waar ik niet snel antwoord kan krijgen in deze thread:

1. Busbar of aan elkaar doorlussen?
de 19" rack batterijen hebben doorlus mogelijkheid, maar ik zie veel mensen busbars gebruiken, is het niet veilig om ze door te lussen?

2. Zekeringen, batterijen apart of 1 hoofdzekering?
is het onveilig om alleen een hoofdzekering te hebben?

3. Ik zie eigenlijk niet het gebruik van automatische zekeringen (die ik wel ken uit de boot wereld), waarom worden deze niet aangeraden? https://uw-accuwinkel.nl/...ng-150a-waterproof-detail

Ad 1. als je te veel doorlus is de stroomsterkte te hoog voor de kabel. In het geval van de US5000 maximaal 2 doorlussen.

Ad 3. Ik verwacht niet dat deze zekering de hoge kortsluitstroom aan kan.

[ Voor 3% gewijzigd door John245 op 25-07-2024 11:09 ]

[jadjong]

djoenez schreef op donderdag 25 juli 2024 @ 10:57:
1. Busbar of aan elkaar doorlussen?
de 19" rack batterijen hebben doorlus mogelijkheid, maar ik zie veel mensen busbars gebruiken, is het niet veilig om ze door te lussen?

Tenzij de batterij een hele goede interne zekering heeft altijd parallel naar de busbar met alles apart gezekerd. En er zijn vrij weinig batterijen op de markt met een goede interne zekering....
Daarnaast moet je bij doorlussen opletten dat je niet te veel vraagt van de kabels. Vier batterijen die ieder 100A leveren op een omvormer van 400A betekend hele dikke kabels, niet de dropveters die je krijgt bij zo'n rackmount.

Kan die bootzekering de kortsluitstroom wel aan van een LFP batterij?

[Xiphalon]

Weet iemand hoe lang een ve.Bus mag zijn? ik wil de batterijen en de multiplussen op zolder hebben (naast de omvormer voor de zonnepanelen) en het display van de GX uiteraard in de woonkamer. En liefst de GX zelf ook, want die kan ik dan mooi kwijt naast de regeling van de warmtepomp.

[John245]

Xiphalon schreef op donderdag 25 juli 2024 @ 12:20:
Weet iemand hoe lang een ve.Bus mag zijn? ik wil de batterijen en de multiplussen op zolder hebben (naast de omvormer voor de zonnepanelen) en het display van de GX uiteraard in de woonkamer. En liefst de GX zelf ook, want die kan ik dan mooi kwijt naast de regeling van de warmtepomp.

https://community.victron...um-length-for-ve-can.html

[RikHa]

Xiphalon schreef op donderdag 25 juli 2024 @ 12:20:
Weet iemand hoe lang een ve.Bus mag zijn? ik wil de batterijen en de multiplussen op zolder hebben (naast de omvormer voor de zonnepanelen) en het display van de GX uiteraard in de woonkamer. En liefst de GX zelf ook, want die kan ik dan mooi kwijt naast de regeling van de warmtepomp.

Realiseer je je dat niet alleen de VE.Bus kabel maar ook alle andere kabels erheen moeten? Wellicht handiger om de remote console op een tablet te laten draaien dan kun je de rest mooi bij elkaar houden.

[habbekrats]

RikHa schreef op donderdag 25 juli 2024 @ 12:45:
[...]

Realiseer je je dat niet alleen de VE.Bus kabel maar ook alle andere kabels erheen moeten? Wellicht handiger om de remote console op een tablet te laten draaien dan kun je de rest mooi bij elkaar houden.

https://www.victronenergy...RJ12,-RJ45-2021-12-29.pdf

[RikHa]

habbekrats schreef op donderdag 25 juli 2024 @ 12:54:
[...]

https://www.victronenergy...RJ12,-RJ45-2021-12-29.pdf

Dank. Maar de vraag was van @Xiphalon, hij vroeg wat de maximale lengte is van een VE.Bus kabel. Daar gebruiken we uiteraard de RJ45 voor en die levert Victron tot 30 meter zie ik maar is dat ook de max?

[creon]

https://www.etigroup.eu/p...h-nh000-100a-500v-250v-gg

Kan ik deze meszekering tussen mijn cellen en omvormer zetten
280ah 16 cellen
Ik wil nooit meer dan 60a in of uit de cellen trekken/duwen
Bms is 200a, dus dan lijkt mij 100a als zekering prima
Maar het gaat nu even niet over het vermogen maar over deze zekering, is deze in staat om de boel los te koppelen als er meer dan 100a doorheen gaat DC
Of welke mespatroon moet ik anders hebben?

Ik zat bij de specificaties te kijken en ik zag alleen 250dc staan, maar verder geen breek gegevens voor dc

[No13]

creon schreef op donderdag 25 juli 2024 @ 13:09:
https://www.etigroup.eu/p...h-nh000-100a-500v-250v-gg

Kan ik deze meszekering tussen mijn cellen en omvormer zetten
280ah 16 cellen
Ik wil nooit meer dan 60a in of uit de cellen trekken/duwen
Bms is 200a, dus dan lijkt mij 100a als zekering prima
Maar het gaat nu even niet over het vermogen maar over deze zekering, is deze in staat om de boel los te koppelen als er meer dan 100a doorheen gaat DC
Of welke mespatroon moet ik anders hebben?

Ik zat bij de specificaties te kijken en ik zag alleen 250dc staan, maar verder geen breek gegevens voor dc

25kA lijkt een redelijk standaard DC waarde te zijn voor nh000 zekeringen dus wat breaking capaciteit zal het voldoen.

Of 100 amp de juiste waarde is ligt aan de kabels die je gebruikt

[John245]

RikHa schreef op donderdag 25 juli 2024 @ 13:08:
[...]

Dank. Maar de vraag was van @Xiphalon, hij vroeg wat de maximale lengte is van een VE.Bus kabel. Daar gebruiken we uiteraard de RJ45 voor en die levert Victron tot 30 meter zie ik maar is dat ook de max?

Zie mijn eerdere post.

[habbekrats]

creon schreef op donderdag 25 juli 2024 @ 13:09:
https://www.etigroup.eu/p...h-nh000-100a-500v-250v-gg

Kan ik deze meszekering tussen mijn cellen en omvormer zetten
280ah 16 cellen
Ik wil nooit meer dan 60a in of uit de cellen trekken/duwen
Bms is 200a, dus dan lijkt mij 100a als zekering prima
Maar het gaat nu even niet over het vermogen maar over deze zekering, is deze in staat om de boel los te koppelen als er meer dan 100a doorheen gaat DC
Of welke mespatroon moet ik anders hebben?

Ik zat bij de specificaties te kijken en ik zag alleen 250dc staan, maar verder geen breek gegevens voor dc

Beetje deftiger merk nemen
https://mall.industry.sie...l/Catalog/Product/3NA3830 even de PDF gegevensblad downloaden en kan 25kA 10mSec

[broekieman]

Activate schreef op donderdag 25 juli 2024 @ 10:31:
@broekieman

Ik denk dat er iets meer info nodig is wat komt er in de garage?
Waar zit je zonnepanelen omvormer?
Wat ga je aansluiten?

Aardlek of aardlekautomaat is ook afhankelijk van de aansluiting en waarop wordt het aangesloten?

In de garage komen 2 units met ieder 15 KWh dat is de hoofdopzet. Er ligt nu een 1 fase groep voor Tuinlampen en garage, dat blijft zo. Ik heb micro omvormers. Kan ik werken met een 3 fase aardlek in meterkast en mijn 3 fase naar de garage hierop aansluiten. Wat moet er dan in het meterkastje wat ik in de garage plaats?

[habbekrats]

broekieman schreef op donderdag 25 juli 2024 @ 16:30:
[...]

In de garage komen 2 units met ieder 15 KWh dat is de hoofdopzet. Er ligt nu een 1 fase groep voor Tuinlampen en garage, dat blijft zo. Ik heb micro omvormers. Kan ik werken met een 3 fase aardlek in meterkast en mijn 3 fase naar de garage hierop aansluiten. Wat moet er dan in het meterkastje wat ik in de garage plaats?

Batterijen of victron omvormers ?

Misschien dit filmpje van Harold Halewijn eens kijken, op vanaf 0:50 laat hij een mogelijk schema zien.
Even printscreen doen en je kunt je eigen schets beginnen.
nu met linkje

YouTube: Thuisbatterijen en Veiligheid - deel 2

[ Voor 8% gewijzigd door habbekrats op 25-07-2024 17:40 ]

[Misanthropia]

habbekrats schreef op donderdag 25 juli 2024 @ 17:33:
[...]

Batterijen of victron omvormers ?

Misschien dit filmpje van Harold Halewijn eens kijken, op vanaf 0:50 laat hij een mogelijk schema zien.
Even printscreen doen en je kunt je eigen schets beginnen.

linkje vergeten

[Nelisj]

Inmiddels ook bezig om zelf een accu pack samen te stellen.

Mede door de offgrid garage channel beetje besloten om voor een JK BMS te gaan gezien de samen werking met Victron. Zijn er hier al mensen die de BMS gebruiken?

Ik had zelf de JK-PB2A16S-15P op het oog, maar die lijkt niemand in Nederland te gebruiken?

Wat betreft de cellen zie ik steeds meer de MB31, bij nkon hebben ze die ook met 2 keer een M6 verbinding per pool. zou dat echt zoveel voor deel geven? Overigens iemand nog een idee waar je ze kan bestellen? Bij nkon helaas niet meer.

[Cyrus The Virus]

Nelisj schreef op donderdag 25 juli 2024 @ 20:58:
Inmiddels ook bezig om zelf een accu pack samen te stellen.

Mede door de offgrid garage channel beetje besloten om voor een JK BMS te gaan gezien de samen werking met Victron. Zijn er hier al mensen die de BMS gebruiken?

Ik had zelf de JK-PB2A16S-15P op het oog, maar die lijkt niemand in Nederland te gebruiken?

Wat betreft de cellen zie ik steeds meer de MB31, bij nkon hebben ze die ook met 2 keer een M6 verbinding per pool. zou dat echt zoveel voor deel geven? Overigens iemand nog een idee waar je ze kan bestellen? Bij nkon helaas niet meer.

Heb er 2 liggen maar nog niet echt gebruik ben accu nog aan het bouwen.

[habbekrats]

Nelisj schreef op donderdag 25 juli 2024 @ 20:58:
Inmiddels ook bezig om zelf een accu pack samen te stellen.

Mede door de offgrid garage channel beetje besloten om voor een JK BMS te gaan gezien de samen werking met Victron. Zijn er hier al mensen die de BMS gebruiken?

Ik had zelf de JK-PB2A16S-15P op het oog, maar die lijkt niemand in Nederland te gebruiken?

Wat betreft de cellen zie ik steeds meer de MB31, bij nkon hebben ze die ook met 2 keer een M6 verbinding per pool. zou dat echt zoveel voor deel geven? Overigens iemand nog een idee waar je ze kan bestellen? Bij nkon helaas niet meer.

Nkon moet je even mail adres invullen, dan krijg je mail wanneer de volgende batch komt. Ik denk dat ze steeds een zee container bestellen. Ik hoop mijn MB31 cellen volgende week te krijgen. Ze zijn wel duurder geworden net als de bmsén

[RikHa]

habbekrats schreef op donderdag 25 juli 2024 @ 21:54:
[...]

Nkon moet je even mail adres invullen, dan krijg je mail wanneer de volgende batch komt. Ik denk dat ze steeds een zee container bestellen. Ik hoop mijn MB31 cellen volgende week te krijgen. Ze zijn wel duurder geworden net als de bmsén

Het wordt een hype, dat batterijen bouwen!

[Jazsie]

Nelisj schreef op donderdag 25 juli 2024 @ 20:58:
Inmiddels ook bezig om zelf een accu pack samen te stellen.

Mede door de offgrid garage channel beetje besloten om voor een JK BMS te gaan gezien de samen werking met Victron. Zijn er hier al mensen die de BMS gebruiken?

Ik had zelf de JK-PB2A16S-15P op het oog, maar die lijkt niemand in Nederland te gebruiken?

Wat betreft de cellen zie ik steeds meer de MB31, bij nkon hebben ze die ook met 2 keer een M6 verbinding per pool. zou dat echt zoveel voor deel geven? Overigens iemand nog een idee waar je ze kan bestellen? Bij nkon helaas niet meer.

Ik heb de B2A24S15P-CAN. Inmiddels zijn er idd nieuwere versies die out of the box werken.

Werkt overigens verder top, alleen de shunt meeting is niet zo accuraat vergeleken met de Lynx Shunt die ik gebruik.

[ Voor 7% gewijzigd door Jazsie op 25-07-2024 22:39 ]

[broekieman]

habbekrats schreef op donderdag 25 juli 2024 @ 17:33:
[...]

Batterijen of victron omvormers ?

Enphase micro omvormers voor de zonnepanelen. Voor de batterijen in de garage komt de Victron Multiplus.

[Lord Anubis]

John245 schreef op woensdag 24 juli 2024 @ 11:49:
[...]

Ja die begint hier.

Nog niet alles gelezen, maar ziet er netjes uit.

[habbekrats]

broekieman schreef op donderdag 25 juli 2024 @ 23:14:
[...]

Enphase micro omvormers voor de zonnepanelen. Voor de batterijen in de garage komt de Victron Multiplus.

https://enphase.com/nl-nl...vormers-voor-residentiele

Dan ligt het eraan hoe groot de pv set is en 1 of 3 fase. Hierboven staat een handleiding van Enphase mocht je deze nog niet bekend zijn.

[djoenez]

Weet iemand hoe de connectoren heten die op Pylontech/Deye 5kWh batterijen zitten? dit ivm zelf kabels maken inplaats van hele lange kabels inkopen.

[RudolfR]

@djoenez

Radlok?

https://www.farnell.com/datasheets/1852905.pdf

[John245]

djoenez schreef op vrijdag 26 juli 2024 @ 09:36:
Weet iemand hoe de connectoren heten die op Pylontech/Deye 5kWh batterijen zitten? dit ivm zelf kabels maken inplaats van hele lange kabels inkopen.

Waarom zou je dat doen. De connector is duurder dan de kabel met connector

[broekieman]

Ik ben benieuwd naar jullie reacties op wat ik wil bestellen en wat jullie denken dat een goede prijs zou zijn aan huis geleverd voor het volgende :

2 x Server Rack
32 x Batterij

[cj1]

Domba schreef op zondag 16 juli 2023 @ 13:54:
...de bevestigs afstand van EATON LMT 62mm HH ...

Mijn Eaton Bussmann 200LMT's zijn vandaag binnen gekomen.

De, met de YR1035 +, gemeten 1 kHZ AC-IR (weerstand) is 0,47 - 0,48 milliohm.

De beide montageogen zijn niet rond maar ovaal. Zodoende is de HH bevestigingsafstand voor M10 minimaal 55 millimeter en maximaal 61 millimeter. Zie foto's.




Wat is de bedoeling van het afgebeelde weerstand en diode symbool op de verpakking?

[ Voor 0% gewijzigd door cj1 op 26-07-2024 18:29 . Reden: YR1035 + ingevoegd ]

[cj1]

cj1 schreef op vrijdag 26 juli 2024 @ 14:41:
[...]
Wat is de bedoeling van het afgebeelde weerstand en diode symbool op de verpakking?

Aangeven dat de zekering bestemd is voor het beschermen van halfgeleiders (volgens Eaton).

[KC27]

thys schreef op woensdag 24 juli 2024 @ 23:16:
[...]


Ja die inderdaad. De retrofit om kortsluiting op de boards te voorkomen. Terwijl ze er nog wel een filmpje over gestuurd hebben.

@MrFish
Zijn die behuizingen incl BMS of past er elk BMS in. Ik heb 2x jbd bms (2 jaar oud) met 2 neey act balancers. Passen die erin en hoe sluit je die dan aan?

[Cyrus The Virus]

Kleine update nog aan het wachten op wat onderdelen. Hopelijk komende maand testen.

[John245]

Hier doet iemand een wel heel interessante stelling.

[V_ger]

John245 schreef op vrijdag 26 juli 2024 @ 20:12:
Hier doet iemand een wel heel interessante stelling.

Tja. Denken dat je geen zekeringen nodig hebt omdat je kabels dubbel geïsoleerd zijn en je BMS voldoende is.
Idiocracy komt echt steeds dichterbij.

[MrFish]

KC27 schreef op vrijdag 26 juli 2024 @ 19:40:
[...]

@MrFish
Zijn die behuizingen incl BMS of past er elk BMS in. Ik heb 2x jbd bms (2 jaar oud) met 2 neey act balancers. Passen die erin en hoe sluit je die dan aan?

JK inverter BMS zit erbij. De case is daar ook redelijk specifiek op ontworpen.

Vanavond heb ik m in elkaar gezet. Was goed te doen, nette case. Eén van de temp sensoren geeft nog -200 aan, dat is vast wel op te lossen.

[ Voor 8% gewijzigd door MrFish op 26-07-2024 22:46 ]
