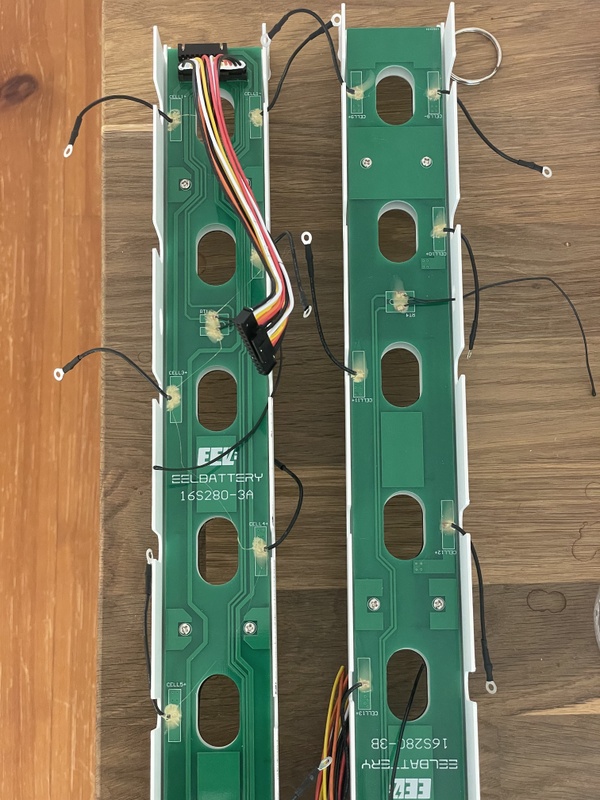

Om hier op in te haken. Mijn box gebruikt pcb strips waar alle balancing leads in zitten. Deze zijn niet gezekerd. Ik maak gebruik van een JK bms ipv de standaard bms die bij de box hoort.
Mijn plan was om de JK balancing kabels te solderen aan de connector. Nu twijfel ik echter of ik hier ergens nog inline zekeringen in moet plaatsen.
De pcb's die ik bedoel.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/uKfv80J1wBGLFtj9SHcG2dj2.jpg?f=user_large)
3x Victron MP2-5000 | 32 kWh thuisaccu | 7.230 Wp Zonnepanelen | Gasloos | WP Boiler | Lucht-Lucht WP
:strip_icc():strip_exif()/u/320168/crop650816243d03b_cropped.jpg?f=community)
:strip_icc():strip_exif()/u/86282/crop65a7ee1bac6ad_cropped.jpg?f=community)
3x Victron MP2-5000 | 32 kWh thuisaccu | 7.230 Wp Zonnepanelen | Gasloos | WP Boiler | Lucht-Lucht WP

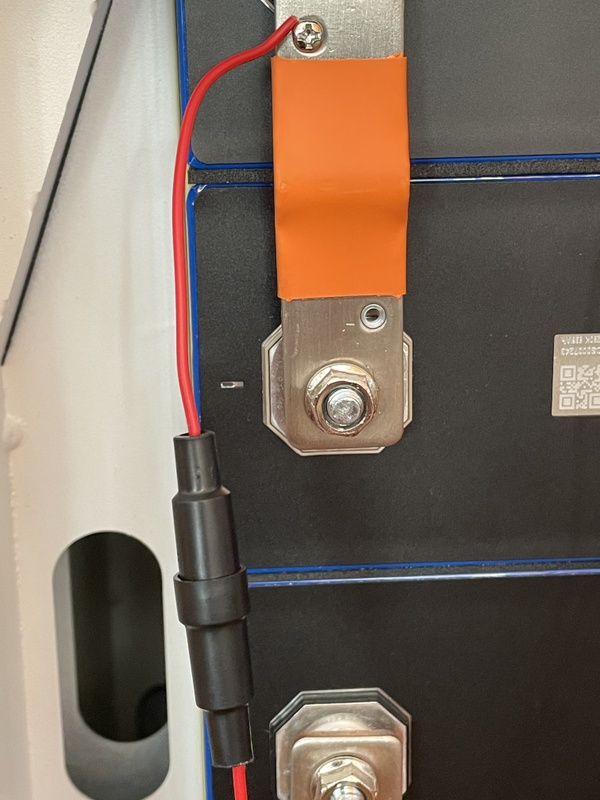

Net even een test gedaan met een glaszekering + houder. (alle draden zitten even vast voor de test en nog zeker niet definitief)
Waarden vanuit de JK app
Balancing draad direct op de accu: 0,064 ohm
Met zekering ertussen: 0,072 ohm
:strip_exif()/f/image/RFwLIh0ydARGR8mRXPw28w1S.jpg?f=fotoalbum_large)
Waarden vanuit de JK app
Balancing draad direct op de accu: 0,064 ohm
Met zekering ertussen: 0,072 ohm
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/RFwLIh0ydARGR8mRXPw28w1S.jpg?f=user_large)
3x Victron MP2-5000 | 32 kWh thuisaccu | 7.230 Wp Zonnepanelen | Gasloos | WP Boiler | Lucht-Lucht WP
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
/u/89824/Avatar_50x50.png?f=community){kind=avatar}
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
In een handleiding vond ik onderstaand stukje
https://batteri-energi.dk...-BMS-bluetooth-Manual.pdf
Wat de maximum weerstand mag zijn heb ik nog niet gevonden.
http://www.pvoutput.org/list.jsp?id=46229&sid=42168
3x Victron MP2-5000 | 32 kWh thuisaccu | 7.230 Wp Zonnepanelen | Gasloos | WP Boiler | Lucht-Lucht WP
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j

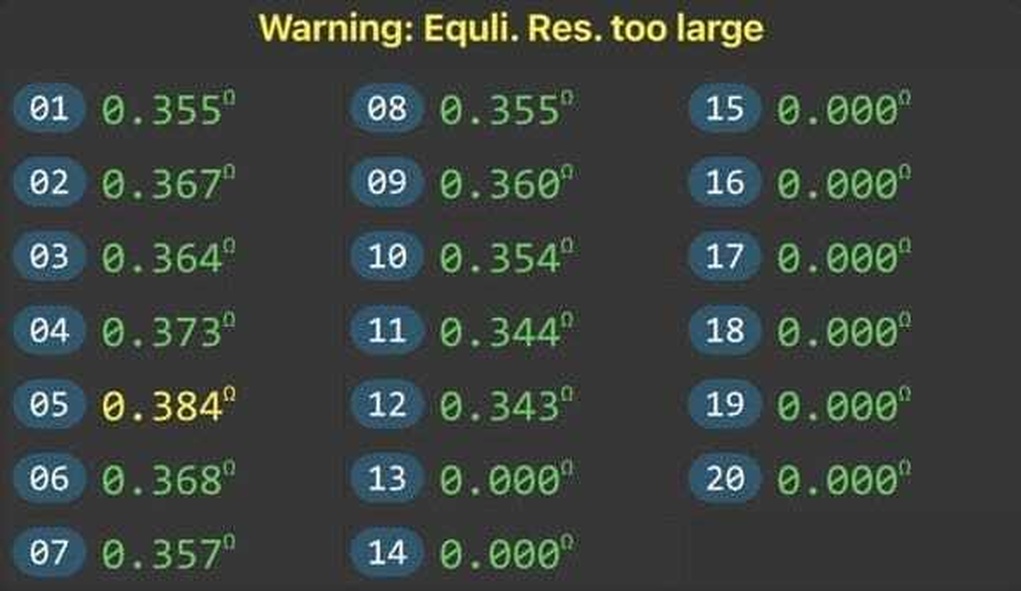

Bij een BMS (B1A20S15P) is 373 milliohm acceptabel, maar 384 milliohm te veel. Te veel wordt beantwoord met de weerstandswaarde in tekstkleur geel én melding "Warning: Equili. Res. too large":
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/IUSreZk9z71IF12mqeb0xDnE.jpg?f=user_large)
De exacte waarde waarop de weerstand als te veel wordt beoordeeld, zal afhankelijk zijn van het BMS-bord en de firmware die daarop draait.
De
JK-BD6A20S10P met firmware V10.10 schijnt sowieso problemen te hebben met het berekenen van de juiste weerstand. De JK-BD6A20S15P met firmware V10.10 daarentegen, berekent de weerstand goed met dezelfde kabels en batterij. Verschil: circa 80 milliohm. bron: https://secondlifestorage...e-cables.11402/post-87688
[ Voor 17% gewijzigd door cj1 op 24-06-2024 09:45 . Reden: De JK-BD6A20S10P ... ]
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
/u/1112165/crop5b8daa80a8892.png?f=community)
Even een tijdje heel druk geweest, nog wat late reacties:
Het nadeel van zo'n sleeve is dat hij isoleerd, de warmte van de I2*R tijdens balanceren zal niet zo makkelijk weg kunnen en de bedrading zal warmer worden dan zonder sleeve, of dat een probleem is, geen idee maar wel iets om uit te zoeken als je het wil gaan toepassen.
Ik heb 41 mOhm weerstand gemeten op de zekering, en ~44 mOhm met de houder and connectoren erbij.
Dat is in de zelfde orde grote van een 90 cm balanceer draadje (AWG22): ~49 mOhm, dus ik ga ervan uit dat de balanceer stromen halveren, en het dus 2 keer zo lang duurt dan zonder zekeringen.
AC1 out zijn de critische loads, AC2 out niet.
Er wordt gemeten tussen het balanceren, niet tijdens het balanceren, dus zolang de weerstand in alle draden gelijk is zou de extra weerstand geen effect moeten hebben, anders dan dat het balanceren langer duurt vanwege de lagere stroom die gaat lopen.
Goed om te weten, dan kan ik daar op letten als ik ga assembleren.:
Tip voor mensen met NKON busbars de krimpkous die er om zit is vaak te lang dus komt die tussen de terminal en de busbarkwam ik achter
Het voordeel van zo'n sleeve is dat hij isoleerd, en dus je andere draden beschermd als er 1tje toch te warm mocht worden zodat de isolatie gaat smelten.
Het nadeel van zo'n sleeve is dat hij isoleerd, de warmte van de I2*R tijdens balanceren zal niet zo makkelijk weg kunnen en de bedrading zal warmer worden dan zonder sleeve, of dat een probleem is, geen idee maar wel iets om uit te zoeken als je het wil gaan toepassen.
Ik heb Keramische snelle 3.15A zekeringen van ESKA liggen (DataSheet)
Ik heb 41 mOhm weerstand gemeten op de zekering, en ~44 mOhm met de houder and connectoren erbij.
Dat is in de zelfde orde grote van een 90 cm balanceer draadje (AWG22): ~49 mOhm, dus ik ga ervan uit dat de balanceer stromen halveren, en het dus 2 keer zo lang duurt dan zonder zekeringen.
De weerstand van het balanceer draadje is meer dan 100x die van de cel, de cel weerstand is in dit geval dus verwaarloosbaar.
Inderdaad, daarom heb ik 17 zekeringen geplanned staan, ook 1 op de - balanceer draad, niet om af te zekeren maar om de zelfde weerstand te hebben voor de meting van die eerste cel.
3200 Wp OZO+10000 Wp ZZW+3200 Wp WNW - Daikin 4MXM68N + 3 x FTXM20M2V1B + FTXA50A2V1BT - Vaillant AroTherm 125/5 & Boiler VIH RW 300/3 MR
4900/4920 Wp ZW + 2520/2100 Wp ZO : SMA STP10.0-3AV-40/STP4.0-3AV-40 : 3xMP2-5000VA : 3xSeplos Mason 280L+42,9kWh : Arotherm VWL125/6+MEH97/6+VIH-RW300/3 : 100 m2 vvw als bijverwarming : Bouwjaar 2008
Dus toch niet zo een gekke vraag, zit in de handleiding van de omvormer te kijken.
Daar staat wel iets over,
Export limitation setting
Reactive Power Regulation for Voltage Variation (Volt-VAr Mode)
en Power Derating for Voltage Variation (Volt-Watt Mode)
Daar moet je een meter voor geinstalleerd hebben staat er en de verdere configuratie zou in de Advanced configuration moeten staan, maar die zit niet in de manual
Daar staat wel iets over,
Export limitation setting
Reactive Power Regulation for Voltage Variation (Volt-VAr Mode)
en Power Derating for Voltage Variation (Volt-Watt Mode)
Daar moet je een meter voor geinstalleerd hebben staat er en de verdere configuratie zou in de Advanced configuration moeten staan, maar die zit niet in de manual
Dat is op basis van voltage en niet frequentie?:
Dus toch niet zo een gekke vraag, zit in de handleiding van de omvormer te kijken.
Daar staat wel iets over,
Export limitation setting
Reactive Power Regulation for Voltage Variation (Volt-VAr Mode)
en Power Derating for Voltage Variation (Volt-Watt Mode)
Daar moet je een meter voor geinstalleerd hebben staat er en de verdere configuratie zou in de Advanced configuration moeten staan, maar die zit niet in de manual
[ Voor 8% gewijzigd door Jazsie op 24-06-2024 12:25 ]
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Klopt, out of the box werkt het niet. Je zal met bijv NodeRED op je GX een automation moeten maken.
Overigens als je de handleiding gelezen hebt staat op de zelfde pagina ook over ESTOP (pin 5 en 8 ) waarmee je de PV kan uitschakelen met een relais. Ofwel je hebt 3 opties.
Via NodeRed kan je dan ook je PV uitlezen en die in je Victron krijgen ondanks dat je PV omvormer niet ondersteund wordt, zo heb ik het ook met mijn Growatt PV omvormer die niet ondersteund wordt (net als mijn P1 meter die ik gebruik ipv een losse meter om mijn huisverbruik te meten).
:fill(white):strip_exif()/f/image/E6Y8G2sveBg7YIT2i6eDbB6i.png?f=user_large)
Overigens als je de handleiding gelezen hebt staat op de zelfde pagina ook over ESTOP (pin 5 en 8 ) waarmee je de PV kan uitschakelen met een relais. Ofwel je hebt 3 opties.
Via NodeRed kan je dan ook je PV uitlezen en die in je Victron krijgen ondanks dat je PV omvormer niet ondersteund wordt, zo heb ik het ook met mijn Growatt PV omvormer die niet ondersteund wordt (net als mijn P1 meter die ik gebruik ipv een losse meter om mijn huisverbruik te meten).
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
/u/210990/crop5db08141ca517_cropped.png?f=community)
PV: 49 kWp | ZB: 8kWp | WPs: 3x Pana 7J + Pana 5J + Nibe Savent + Vaillant aroSTOR + Samsung DVM S (L/L) | ESS: 90kWh/24kW + 30kWh/12kW
Gisteren de laatste multiplus ontvangen. Pfff zwaar die 5000. Maar goed eerst de 3 ophangbeugels maar eens gemonteerd daarna zeulen met 29 kg Victron.:strip_exif()/f/image/l48gZbIWxYqZwH9nFRV51nDg.jpg?f=fotoalbum_large)

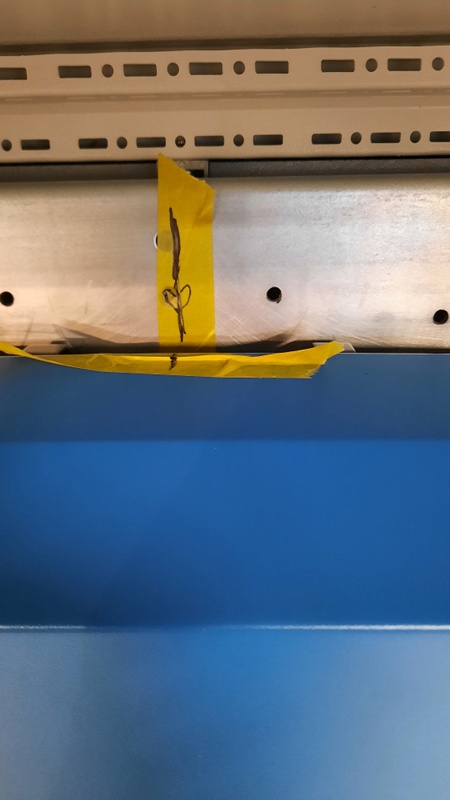

Tip voor de mensen als je er niet goed boven kan kijken stukje tape met de hartlijn en je wipt hem erop.
:strip_exif()/f/image/MVcOH7DKSKOKj2Ro3lUodY7S.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/l48gZbIWxYqZwH9nFRV51nDg.jpg?f=user_large)
Tip voor de mensen als je er niet goed boven kan kijken stukje tape met de hartlijn en je wipt hem erop.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/MVcOH7DKSKOKj2Ro3lUodY7S.jpg?f=user_large)
http://www.pvoutput.org/list.jsp?id=46229&sid=42168
:strip_icc():strip_exif()/u/169336/crop5ef792e0af252_cropped.jpeg?f=community)
Eilandbedrijf met netondersteuning , all-electric || Deye 12KSG04LP3 met 580Ah-LFP 51,2V (Seplos 3x48100-10C +48200-10E) || hulp-Deye 12k SG04LP3 met 280Ah-LFP 51,2V || 19.4 kWp PV || Zonneplan EPEX-klant
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
Naar mijn mening is die 0.5C niet echt een probleem.
Zelf zorg ik voor max 0.25C, worden naar mijn mening daar al warm genoeg van.
Zelf zorg ik voor max 0.25C, worden naar mijn mening daar al warm genoeg van
.
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Ik was aan het zoeken naar wat punten om op te letten bij het persen van kabels en kabelschoenen. Kwam deze link tegen, misschien interessant voor mensen hier
https://avdhoeff.home.xs4...Zelf-accukabels-maken.pdf
https://avdhoeff.home.xs4...Zelf-accukabels-maken.pdf
3x Victron MP2-5000 | 32 kWh thuisaccu | 7.230 Wp Zonnepanelen | Gasloos | WP Boiler | Lucht-Lucht WP
Handig stukje informatie, belangrijk is de schoen niet helemaal "dicht" te knijpen. 2x knijpen met ruimte tussen de persingen geeft een stevigere verbinding. Voor mensen die nog een goede perstang zoeken: https://www.conrad.nl/nl/...-6-tot-50-mm-2229247.html:
Ik was aan het zoeken naar wat punten om op te letten bij het persen van kabels en kabelschoenen. Kwam deze link tegen, misschien interessant voor mensen hier
https://avdhoeff.home.xs4...Zelf-accukabels-maken.pdf
Ik bouw al jaren redelijk grote schakelkasten met deze tang en controleer mijn werk vrijwel altijd in vol bedrijf met een thermo camera. Er is er 1 geweest in het verleden die wat aan de warme kant was (warmer als zijn buurman met gelijke belasting). En... Koop goede kabelschoenen, ik gebruik uitsluitend Klauke.
Krimpvolgorde doen ze in de pdf net verkeerd, in het filmpje zeggen ze bij het oog beginnen:
Ik was aan het zoeken naar wat punten om op te letten bij het persen van kabels en kabelschoenen. Kwam deze link tegen, misschien interessant voor mensen hier
https://avdhoeff.home.xs4...Zelf-accukabels-maken.pdf
|| Solar 7.4kwp oostwest + 850wp zuid + Deye 12K-SG04LP3-EU + 50kWh LiFePo4 || EHVX08S23EJ9W + ERGA06EAV3H ||
Dat is ook de instructie van Klauke in het boek. Als je van de kabel naar het oog toe krimpt stuwen de draden naar voren en hopen zich op. Ook heb je dan kans dat er draadbreukjes ontstaan.:
[...]
Krimpvolgorde doen ze in de pdf net verkeerd, in het filmpje zeggen ze bij het oog beginnen
Op het werk waar ik nu zit heb ik geen 6 kant persing voor > 50mm2 maar alleen een klauke kerftang ik weet nog niet of ik deze kan gebruiken voor klasse 5 draad.
http://www.pvoutput.org/list.jsp?id=46229&sid=42168
|| Solar 7.4kwp oostwest + 850wp zuid + Deye 12K-SG04LP3-EU + 50kWh LiFePo4 || EHVX08S23EJ9W + ERGA06EAV3H ||
Druk/Kracht is niet zo belangrijk, de kwaliteit en exacte afmeting van de bekken is veel belangrijker
Ik denk dat die HBM het prima gaat doen, hoewel ik hem zelf niet professioneel in zou zetten. Ook zou ik na 20/30 persingen toch echt afscheid van de bekken nemen en zeker een thermisch onderzoekje doen met een IR camera.
Deze zou de truc kunnen doen (niet teveel afstand): https://www.conrad.nl/nl/...itale-camera-2362843.html
Ik heb een Flir one pro, gebruik ik regelmatig voor de accu checks en meterkasten. Verder zijn we hier niet voor zaken denk ik, dus bedrijfsmatig gereedschap gebruiken if denk ik hier nvt.:
[...]
Druk/Kracht is niet zo belangrijk, de kwaliteit en exacte afmeting van de bekken is veel belangrijker
Ik denk dat die HBM het prima gaat doen, hoewel ik hem zelf niet professioneel in zou zetten. Ook zou ik na 20/30 persingen toch echt afscheid van de bekken nemen en zeker een thermisch onderzoekje doen met een IR camera.
Deze zou de truc kunnen doen (niet teveel afstand): https://www.conrad.nl/nl/...itale-camera-2362843.html
Klauke oogjes + 9 of 12 ton perstang, dan vind ik het wel prima. Ik probeer 95mm2 van Deye naar busbar en 50mm2 van de busbar naar de 2 accupacks.
|| Solar 7.4kwp oostwest + 850wp zuid + Deye 12K-SG04LP3-EU + 50kWh LiFePo4 || EHVX08S23EJ9W + ERGA06EAV3H ||
Ik heb er inmiddels wat geperst en tot heden geen problemen ondervonden met mijn "simpele" perstang.:
[...]
Druk/Kracht is niet zo belangrijk, de kwaliteit en exacte afmeting van de bekken is veel belangrijker
Ik denk dat die HBM het prima gaat doen, hoewel ik hem zelf niet professioneel in zou zetten. Ook zou ik na 20/30 persingen toch echt afscheid van de bekken nemen en zeker een thermisch onderzoekje doen met een IR camera.
Deze zou de truc kunnen doen (niet teveel afstand): https://www.conrad.nl/nl/...itale-camera-2362843.html
Uiteraard de verbindigen onder full load getest met warmtebeeld camera.
Een echte goede perstang kost honderden euro's, fijn maar ik ben niet bedrijfsmatig bezig
.Moet wel goed zijn uiteraard, anders kon ik ook de bankschroef gebruiken
.
