Gracias:
[...]
Dankjewel voor de uitgebreide uiteenzetting. TOP.
Dat van de zekeringen had ik ondertussen ook uitgezocht, maar jou afbeelding is veel helderder.
Begrijp ik dat jij aanraad om de EF3 te gebruiken ondanks dat de Pylontech kabels maar 125A aan kunnen? De kleinste EF3 is namelijk 150A.
De kabels kunnen continu 100A aan. Dus die dien je te beschermen met een fuse die daarvoor geschikt is.
Maar je hebt een kortsluitvastheid en thermisch deel. De curve van bv. een installatieautomaat (MCCB/ MCB) bepaald deze 2. Het zijn ook 2 aparte type afschakelmechanismen in een automaat. Het lijkt me dat je die functies dan ook kunt splitsen.
Vind het alleen wat lastig om daarvoor goed (juist) advies te geven. Ik ben daarin geen specialist.
Hierbij wel enkele overwegingen.

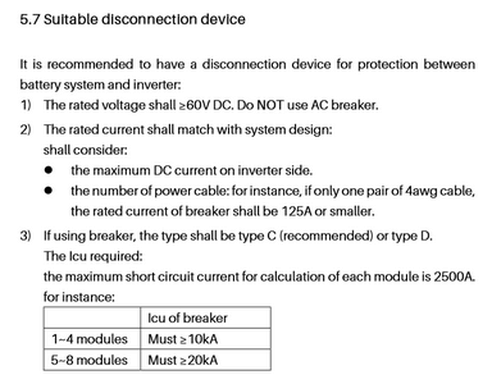

zie 5.7, pag 23
https://handleidingen.acc...ng-pylontech-us5000-lipo/
Hier staat wel iets nuttigs: max kortsluitstroom is 2500 A per module. Wellicht zeggen ze dit omdat bij een dikke kortsluiting al die SMD zekeringen opgeblazen worden, waarbij het printplaatontwerp geen vlamboog of vastgesmolten brug vormt. Ze worden ook in europa en de US verkocht, dus dan zal de certificering wel goed zijn en is hiermee rekening gehouden. Dus dan lijkt me een MEGA wel geschikt.
Ik heb even geen rekening gehouden in mijn verhaal wat de interne weerstand is van Pouch tov. prismatic.
(Volgens dit artikel zou pouch een zelfs lagere weerstand hebben, dus hogere kortsluitstroom.)
Aan de andere kant zien we ook dat als het flink mis gaat, je liever een hoge kortsluitvaste zekering wilt.
Dus op zich vind ik het niet gek om voor het thermische deel een MEGA of DC automaat te gebruiken en voor de kortsluiting een hogere T-class achtige fuse te hebben. Liefst wat verschil in stroomsterkte, anders brand de kortsluit-zekering ook door als de thermische uitvalt door overbelasting.
Bv. 125A thermisch en 200A kortsluit?
Victron geeft in zijn documentatie ook een factor 2 aan als Inominaal en zekeringwaarde.
:fill(white):strip_exif()/f/image/nfkVfTezJZyZE8dWKT4ed0fP.png?f=user_large)
/u/1322314/crop66c0de5998ad5_cropped.png?f=community)
)
:strip_icc():strip_exif()/u/320168/crop650816243d03b_cropped.jpg?f=community)
/u/1176/crop635f8931b2b68_cropped.png?f=community)
/u/89824/Avatar_50x50.png?f=community){kind=avatar}
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ZvpIhWdKHQVQYM9AdQRKxa0v.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/QCoXgJrNOakPETrLTngoD2J8.jpg?f=user_large)
.

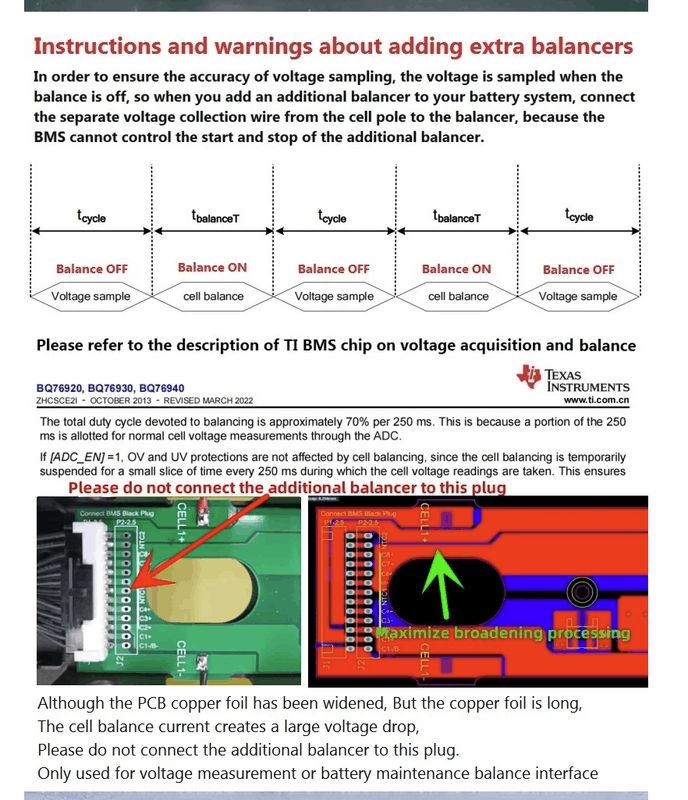

. Lees je eigen berichten maar eens terug :fill(white):strip_exif()/f/image/Yi6ze16p5PPDpSrxPqaZolqP.png?f=user_large)
