Die mb30/mb31 komen op 330Ah uit...heb je bijna 17kwh
|| Solar 7.4kwp oostwest + 850wp zuid + Deye 12K-SG04LP3-EU + 50kWh LiFePo4 || EHVX08S23EJ9W + ERGA06EAV3H ||
Kleine aanpassing na het vergeten van de dikte toleranties door uitzetten heb nu 2 flex busbars toegevoegd.
/f/image/9TV8csd9Go23o10lmVoe1cQq.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/9TV8csd9Go23o10lmVoe1cQq.png?f=user_large)
300A fuse voor een 50mm2 is wat fors, 50mm2 kan ongeveer 150A hebben dus zou eerder naar 175A of 200A fuse gaan.
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
Ik zat bij Off-grid centrum te kijken, daar lijken ze de batterij pakketten en de omvormers met MEGA zekeringen te zekeren. (2x Victron Distributor)
Maar lees toch overal dat dat niet geadviseerd word.
Zou wel makkelijk zijn, 2x de Power-In met zekeringen en klaar.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/LldfAdZyLNa1I3XeQ1g11ZbK.jpg?f=user_large)
Zie hier een specificatie,
https://www.offgridcentru...vormer-18-zonnepanelen-1/
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
/u/1322314/crop66c0de5998ad5_cropped.png?f=community)
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
/u/1176/crop635f8931b2b68_cropped.png?f=community)
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
Voor de zelfbouw inspiratie, deze nge-tech.cn 5s batterij module met drukplaten op de eindes, en een soort kanaalplaten tussen ieder cel (voor extra koeling?):
:fill(white):strip_exif()/f/image/Q7Zj00f4dbHFPbO30yjgyczo.png?f=user_large)
Google maar eens naar afbeeldingen van een "battery module", en zie zelf welk aantal van die modules drukplaten gebruikt... (misschien dat de ongelovigen zo bekeerd kunnen worden)
Google maar eens naar afbeeldingen van een "battery module", en zie zelf welk aantal van die modules drukplaten gebruikt... (misschien dat de ongelovigen zo bekeerd kunnen worden)
[ Voor 30% gewijzigd door cj1 op 04-06-2024 18:41 . Reden: Googe link naar afbeeldingen "battery module" ]
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/b1bu5uITT6XLzLqEPY8QV13F.jpg?f=user_large)

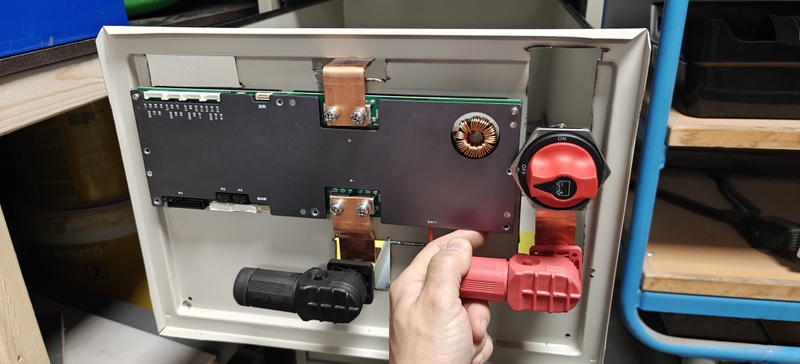

Weer wat progressie komt natuurlijk nog mooi front paneel aan de voorkant nu is het wachten op de flex busbars komen waarschijnlijk volgende week voordat ik echt verder kan
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
https://nl.aliexpress.com...wNPW&gatewayAdapt=glo2nld
70mm2 met de krimptang (die ik nog moet bestellen
)
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
Waarschuwing voor de Tweakers die hun LiFePo4-cellen met Victron of een andere solar laadcontroller willen laden.
EVE specificeert in bijvoorbeeld het LF280K datasheet, een laadspanning van 3.65 volt,
maar dat is bij het verbreken van de laadstroom 0.05C (14A). Een Victron apparaat schijnt het laden pas te stoppen bij een "termination current" van 0,1 A. Bron: Al Mar 05 2024 bij 4:45 PM. NB 0,1A voor een LF280K komt overeen met 0,000357C).
Gevolg: je LiFePo4 cellen worden overladen en hebben zo een kortere levensduur.
Ter overweging: als je laad volgens specificaties van de LFP-celfabrikant, dan daalt na circa 30 minuten rust de celspanning naar 3,3-3,5 volt.
Victron zelf adviseert overigens om 3.45V per LFP-cel aan te houden als laadspanning.
De website https://nordkyndesign.com...ne-lithium-battery-banks/ heeft vertaaltabel hoe je de laadspanning in dient te stellen, afhankelijk van de "termination current" van jouw batterijlader.
Als de 0,1A / 0,000357C juist is, dan zie je in de onderstaande tabel dat het beter is om 3,37V per cel te gebruiken dan 3,40V per cel als laadspanning.
:fill(white):strip_exif()/f/image/RI0w9pC9KnjhnTkAX49OY7hM.png?f=user_large)
En dan die mensen mij maar voor gek verklaren dat ik een 20s LiFePo4-batterij aan een Victron wil hangen. 20 x 3,37V = laden tot 67,4 volt. Dat is natuurlijk niet heel handig als de Victron Multiplus inverters stoppen boven de 66V en ik ga liever niet laden tot 100% SoC maar liever tot 95% SoC. Dus ik ga met EVE LFP's sowieso lager zitten dan de tabel. De exacte spanning wordt een Tweak-klus.
EVE specificeert in bijvoorbeeld het LF280K datasheet, een laadspanning van 3.65 volt,
maar dat is bij het verbreken van de laadstroom 0.05C (14A). Een Victron apparaat schijnt het laden pas te stoppen bij een "termination current" van 0,1 A. Bron: Al Mar 05 2024 bij 4:45 PM. NB 0,1A voor een LF280K komt overeen met 0,000357C).
Gevolg: je LiFePo4 cellen worden overladen en hebben zo een kortere levensduur.
Ter overweging: als je laad volgens specificaties van de LFP-celfabrikant, dan daalt na circa 30 minuten rust de celspanning naar 3,3-3,5 volt.
Victron zelf adviseert overigens om 3.45V per LFP-cel aan te houden als laadspanning.
De website https://nordkyndesign.com...ne-lithium-battery-banks/ heeft vertaaltabel hoe je de laadspanning in dient te stellen, afhankelijk van de "termination current" van jouw batterijlader.
Als de 0,1A / 0,000357C juist is, dan zie je in de onderstaande tabel dat het beter is om 3,37V per cel te gebruiken dan 3,40V per cel als laadspanning.
En dan die mensen mij maar voor gek verklaren dat ik een 20s LiFePo4-batterij aan een Victron wil hangen. 20 x 3,37V = laden tot 67,4 volt. Dat is natuurlijk niet heel handig als de Victron Multiplus inverters stoppen boven de 66V en ik ga liever niet laden tot 100% SoC maar liever tot 95% SoC. Dus ik ga met EVE LFP's sowieso lager zitten dan de tabel. De exacte spanning wordt een Tweak-klus.
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
Zijn dat niet juist veren? Aangezien de metalen trekband wss niet echt gemakkelijk op een (nauwkeurige) voorspanning te zetten is.
Edit: zoals je zelf ook al aangaf
[ Voor 5% gewijzigd door bbbrumbrum op 04-06-2024 22:02 ]
Haha ja waarschijnlijk wel, maarja het feit dat ze het verkopen wil nog niet zeggen dat goed is.:
[...]
Zijn dat niet juist veren? Aangezien de metalen trekband wss niet echt gemakkelijk op een (nauwkeurige) voorspanning te zetten is.
Edit: zoals je zelf ook al aangaf
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
Nog even een vraagje over mijn lijstje
Een Victron smartshunt 500/50mv of een Victron lynx shunt
de lynx is overal zo maar 350 euro een smartshunt voor 100 euro, wat is het verschil buiten dat de lynx in en mooi kastje zit.
Een Victron smartshunt 500/50mv of een Victron lynx shunt
de lynx is overal zo maar 350 euro een smartshunt voor 100 euro, wat is het verschil buiten dat de lynx in en mooi kastje zit.
http://www.pvoutput.org/list.jsp?id=46229&sid=42168
/u/149324/crop633ea54bc44d3_cropped.png?f=community)
Victron voelde zelf denk ik ook al nattigheid
Je gebeden worden binnenkort verhoord.
Ze komen met een Lynx Class-T voor Litium batterijen.
Je citeert verkeerd...
Als ik je link volg, en vanaf het victron forum (onderaan) de link naar de bewuste accu, dan wordt in die specs 100mA genoemd.
Die 100mA heeft dus niks met Victron te maken.
@V_ger geeft goed aan waar je op moet letten.
En 20S?
Die had ik nog even gemist.
Daar vind ik ook wel wat van
zonde!1) met 18 cellen bereik je net niet de max spanning van een MP. Dus 2 extra is gewoon zonde van je geld: je kunt die capaciteit nl. nooit gebruiken.
2) je stuurt bij het laden op spanning.
Als je met 20S stuurt op SoC kan dat theoretisch, maar is in mijn ogen vrij slecht voor de cellen!
Waarom? SoC meten is steeds optellen en aftrekken van alle stroom die door alle parallelle, in jouw geval 1 (of meerdere?) 20S accu's gaat.
Nu kan dat redelijk nauwkeurig door 1 (één) Victron Smartshunt te gebruiken.
Maar ook die moet gereset worden als de batterij vol cq. leeg is.
Aangezien 66V/20 cellen = 3,3V is, is dat nu net de spanning die een cel heeft als ie slechts 10% (!) vol is. Dus zullen ze helemaal niet goed meer geladen worden, ja tot 10, misschien 20%. Dan slaat de victron af, want: max 66V.
Maar wat zeker is, is dat de SoC nooit meer op 100% gereset wordt, waardoor de SoC steeds meer gaat driften.
Met als gevolg een vermoedelijk vlot defect accupack.
@GMJansen Dat is alleen voor Lithium batterijen met een grote capaciteit. Niet voor bijvoorbeeld een Pylontech US5000.:
[...]
Victron voelde zelf denk ik ook al nattigheid
Je gebeden worden binnenkort verhoord.
Ze komen met een Lynx Class-T voor Litium batterijen.
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
Je zou gelijk kunnen hebben hoor, aan de andere kant waarom niet. Het is gewoon een grotere broer. Modulair, dus wat je maar zelf wilt.
Prijs technisch hadden ze beter een NH-fuse houder kunnen maken, omdat die zekeringen veel beter en goedkoper te krijgen zijn.
Maargoed, in de USA schijnen die weer onbekender te zijn en kennen ze de T-Class goed, UL-listed is daar ook een ding.
Ze doen er in ieder geval iets mee.
Je kunt altijd zelf nog een spuitbus RAL5012 pakken om je NH mespatroonhouder wat op te leuken.
Offtopic, of krijg je dan gezeur, zoals laatst die LEGO bouwer die LEGO treinen geassembleerd verkoopt, maar dan met eigen NS stikkers.
Vond LEGO via de rechter niet goed.

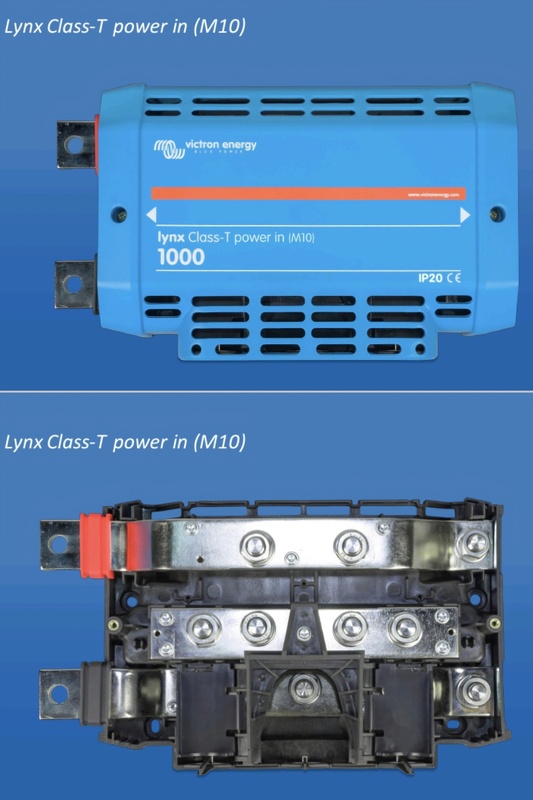

Ik heb de foto uit de presentatie gevonden
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/GqDHimsm94IaMTvNqHS8Ns4j.jpg?f=user_large)
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
Klopt, die.
Als je inzoomt op de bovenste foto met specs.
Dacht dat je daarnaar verwees.
'End of charge current'
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/afMivsA4CUH17TmIzEWqfwnK.jpg?f=user_large)
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
In mijn beleving is het meest fout aan Andy's instellingen het niet gebruiken van een "Tail current" (staat op disabled). Gewoon voor 1 uur volknallen op 3,45 V/cel en dan komt het allemaal wel goed...
Voor Lithiums is het gebruik van de stroomsterkte, als die onder een bepaald punt komt, een algemeen geaccepteerd mechanisme om het laden te stoppen (batterij vol).
PS Wel mooi dat Andy's float op 3.35V/cel staat: 20 x 3,35 = 67V. Als ik daar iets onder ga zitten kom ik mooi op 20s bij 66V Victron inverter bovengrens.
PS2 Met het LiFePo4 float voltage advies van Erik Bretschner:
gaat bij mij de float spanning omlaag naar maximaal 3.20 V/cel ten behoeve van een langere levensduur ten koste van wat capaciteit.
PS3 Om vervolgens de 20s op de hoogste snelheid periodiek vol te krijgen kun je maximaal absorption van 69,54V instellen, dat is 3,477V/cel. In de tabel komt dat voor de nieuwere LiFePo4 (0.05C = LF280K) overeen met een termination current van 0,019C. 280Ah maal 0,019C = 5,32A tail current.
PS4 Andy's "Re-bulk voltage offset" zou ik misschien nog wat hoger (niet lager) instellen. LiFePo4 levensduur gaat beter in een cyclisch gebruik, dit in tegenstelling tot loodzuur cellen.
[ Voor 43% gewijzigd door cj1 op 05-06-2024 11:30 . Reden: PS2, PS3, PS4 ]
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
:strip_icc():strip_exif()/u/169336/crop5ef792e0af252_cropped.jpeg?f=community)
En hoe ga je met de Multiplus op 69.54V komen als hij maar max kan laden met 64V? Hint, ga naar 18s.:
[...]
In mijn beleving is het meest fout aan Andy's instellingen het niet gebruiken van een "Tail current" (staat op disabled). Gewoon voor 1 uur volknallen op 3,45 V/cel en dan komt het allemaal wel goed...
Voor Lithiums is het gebruik van de stroomsterkte, als die onder een bepaald punt komt, een algemeen geaccepteerd mechanisme om het laden te stoppen (batterij vol).
PS Wel mooi dat Andy's float op 3.35V/cel staat: 20 x 3,35 = 67V. Als ik daar iets onder ga zitten kom ik mooi op 20s bij 66V Victron inverter bovengrens.
PS2 Met het LiFePo4 float voltage advies van Erik Bretschner:
[...]
gaat bij mij de float spanning omlaag naar maximaal 3.20 V/cel ten behoeve van een langere levensduur ten koste van wat capaciteit.
PS3 Om vervolgens de 20s op de hoogste snelheid periodiek vol te krijgen kun je maximaal absorption van 69,54V instellen, dat is 3,477V/cel. In de tabel komt dat voor de nieuwere LiFePo4 (0.05C = LF280K) overeen met een termination current van 0,019C. 280Ah maal 0,019C = 5,32A tail current.
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
Wellicht bij de MPPT maar niet bij de Multiplus, maar dat had je zo te zien zelf al gevonden: https://community.victron...maximum-charging-vol.html
Ik zou zeggen, probeer het maar en laat ons weten of het werkt
Dit is een goeie find, die zekering zou eigenlijk wel de uitkomst zijn.
Maar je kan hem nergens kopen zo te zien
Het is deze serie https://pt-air.ru/wp-content/uploads/ef3-series.pdf
Die past dus in de Lynx Power in en Distributer
Oh je kan hem wel kopen, hier -> https://ecs-online.org/Si...A-BAUGR-77x22mm::431.html
[ Voor 10% gewijzigd door Reveal! op 05-06-2024 11:45 . Reden: Webshop gevonden voor de zekering ]
Bij mij staat Tail current op 4%, komt neer op 12A. Charge detection time staat ingesteld op 3min bij 61.8v / 18S = 3.43v.
Als ie dat bereikt heeft stopt ie met absorption ofwel laden. Floating is niet van toepassing bij LFP en staat uit.
Ik was inderddaad iets van 600-700 EUR kwijt voor enkel dat, je krijgt er wel wat moois voor terug
.
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
3.45V /cel daar gaan we wel aan komen via de Solar Charge Controller (69,56V/20s=3,477V/cel):
[...]
En 20S?
Die had ik nog even gemist.
Daar vind ik ook wel wat van
1) met 18 cellen bereik je net niet de max spanning van een MP. Dus 2 extra is gewoon zonde van je geld: je kunt die capaciteit nl. nooit gebruiken.
Het gebrek met 20s, is dat het zonder externe last wel erg lang gaat duren voordat een 20s LiFePo4 batterij tot bij de 66V inverterspanning komt. Na de absorption laadfase, gaat de batterij spanning stabiliseren/terugzakken naar 3,37V/cel x 20 = 67,4V. Dus 19s LFP is voorlopig het praktische maximum met een Multiplus (zonder externe last op de batterij).
PS maar die externe last is er met een Multiplus natuurlijk wel, zelfs in search mode 2W dus zo'n 30 mA
[ Voor 6% gewijzigd door cj1 op 05-06-2024 19:09 . Reden: PS toegevoegd ]
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
3x Victron MP2-5000 | 32 kWh thuisaccu | 7.230 Wp Zonnepanelen | Gasloos | WP Boiler | Lucht-Lucht WP
125 A voor de Pylontech US5000.:
[...]
Ahja, netjes! M10 is ook een nieuw inzicht
Maar hoeveel kleiner had jij deze dan gewild?
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Zou mooi zijn als er voor de Pylontech US5000 ook een 125A variant is. Volgens mij kunnen de kabels maar 125A aan. Of zouden jullie toch de voorkeur geven aan deze zekering met een waarde van 150A?:
[...]
Dit is een goeie find, die zekering zou eigenlijk wel de uitkomst zijn.
Maar je kan hem nergens kopen zo te zien
Het is deze serie https://pt-air.ru/wp-content/uploads/ef3-series.pdf
Die past dus in de Lynx Power in en Distributer
Oh je kan hem wel kopen, hier -> https://ecs-online.org/Si...A-BAUGR-77x22mm::431.html
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Goed gevonden volgens datasheet zijn deze inderdaad geschikt en niet eens zo heel duur. UL rapport is er ook E506668. Wel lange levertijd.:
[...]
Dit is een goeie find, die zekering zou eigenlijk wel de uitkomst zijn.
Maar je kan hem nergens kopen zo te zien
Het is deze serie https://pt-air.ru/wp-content/uploads/ef3-series.pdf
Die past dus in de Lynx Power in en Distributer
Oh je kan hem wel kopen, hier -> https://ecs-online.org/Si...A-BAUGR-77x22mm::431.html
In theorie zijn deze geschikt, alleen zou ik ze niet meteen van ali bestellen gezien er geen keurings rapport is. En er staat niet bij vermeld of ze Bidirectioneel zijn er zijn namelijk veel automaten voor PV die maar in 1 richting stroom kunnen voeren. Hij is CE gekeurd maar dat zijn allemaal testen die ze zelf hebben uitgevoerd.
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Goedkope zekeringen bestaan niet... Je wil kunnen vertrouwen op de goede werking.:
[...]
Wel vrij prijzig
Zelf zou ik noooooit iets van ome ali in mn installatie willen.

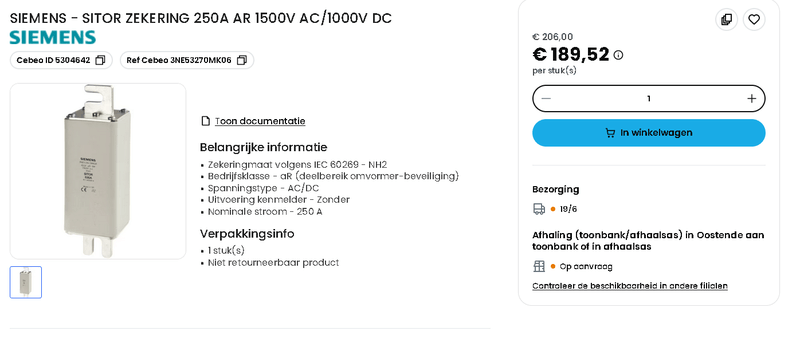

Wil je automaat of zekering? verschilt wat in prijs...
https://bel-cebeo.mo.clou...5EA4B4AB&ts=1715396624682
:fill(white):strip_exif()/f/image/JTZgVhB8o9UNSsmyt8Y4LXmA.png?f=user_large)
[ Voor 39% gewijzigd door RedPas op 05-06-2024 13:09 ]
Hikvision HCSA, Paxton, Siemens, Raspberry Pi
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
Deze zijn gemaakt om accupack van heftruck te beveiligen
:fill(white):strip_exif()/f/image/8dvJelcW8YR3blY3I0GHJHYo.png?f=user_large)
Beter? Zoals je wel merkt ben ik meer thuis in de grote dingen... Werk er ganse dagen in.
DC beveiliging is een speciaalke, maar ook de sectie keuze van de kabels. In mijn ogen kan je niet te dik gaan
ook ivm spanningsval
[ Voor 15% gewijzigd door RedPas op 05-06-2024 13:18 ]
Hikvision HCSA, Paxton, Siemens, Raspberry Pi
De toepassing is niet relevant. Klinkt gaaf hoor "heftruck", maar waar het om gaat is wat de maximale kortsluitstroom is van de betreffende accu. En die moet je veilig kunnen onderbreken en een eventuele vonkboog (is dat het juiste nederlandse woord?) kunnen blussen.
Los daarvan ziet het er uit als een NH en dus geschikt. Wel erg duur.
[ Voor 5% gewijzigd door V_ger op 05-06-2024 13:19 ]
Tibber, Gasloos sinds 2017, Nibe F1155, 12.4kWp 30° O/W + 4.4kWp 0°, 3x Victron MP2-5000 + 60 kWh
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
Niet, enkel laden tot voltage zorgt dat je bijlft doorladen ofwel floaten en dat wil je niet bij LFP cellen.
Met je eens dat het dus zeker niet prima is, altijd "tail current" gebruiken wanneer je, je cellen lief hebt
.
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
Hij heeft toch wel een tail current ingesteld, stuk naar beneden in zijn smart shunt?:
[...]
Niet, enkel laden tot voltage zorgt dat je bijlft doorladen ofwel floaten en dat wil je niet bij LFP cellen.
Met je eens dat het dus zeker niet prima is, altijd "tail current" gebruiken wanneer je, je cellen lief hebt
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
De nge-tech.cn 8s prismatic LiFePo4-module lijkt soms zelfs aluminium "koelplaten" tussen iedere cel te steken:
:fill(white):strip_exif()/f/image/maW5bW5jNW9EebpZUNp8JMaJ.png?f=user_large)
In andere gevallen doet NGE er zo'n koelplaat per 2 cellen tussen:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/FICnwd2fNkEDhn3w031XOIKA.jpg?f=user_large)
In andere gevallen doet NGE er zo'n koelplaat per 2 cellen tussen:
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
Deze us dan wel geschikt maar veel duurder dan de normale NH0 of NH1 fuses vanwege de hoge spannings rating.:
[...]
Deze zijn gemaakt om accupack van heftruck te beveiligen
[Afbeelding] Beter?
Zoals je wel merkt ben ik meer thuis in de grote dingen... Werk er ganse dagen in.
DC beveiliging is een speciaalke, maar ook de sectie keuze van de kabels. In mijn ogen kan je niet te dik gaan
In de meeste accu's zitten loodaccus of iets dergelijks die hebben een veel hogere interne weerstand dan LFP accu's en daardoor ook een veel lagere kortsluitstroom.
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
AMD 5950x || Asus VIII Dark Hero || G.Skill Trident Z Neo 2x16GB C16-16-16-36 || EVGA FTW3 3080 Ultra || 2x WD SN850 1TB || Corsair HX850i
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
Voor 125A kom ik met https://diysolarforum.com...-vs-discharge-rate.72465/ uit op 8 watt aan het begin van de levensduur en richting 40 watt aan interne warmteontwikkeling per cell aan het einde van de levensduur.
Op de twee grote oppervlakken en één zijkant raakt de batterij geen warmte kwijt omdat er andere cellen tegen aan geplaatst zijn. Dan blijft er nog 0,072 x (0,204 + 2 x 0,174) = 0,039 m2 over om de warmte kwijt te raken.
(nog afgezien van de warmte die via de busbars de cel in kan stromen)
Afhankelijk van hoe dik je FR-4 materiaal is, ik tel even pessimistisch met 3mm vensterglas kan er zo'n 5W /m2K uitgewisseld worden. Even grof: 0,2W/K. Aan het einde van de levensduur loopt dan naar schatting de temperatuur intern op naar 40/0,2=200K boven omgevingstemperatuur.
De thermische geleidbaarheid van FR4 is met "0.25 W / m-K" (pagina 7) vermoedelijk nog iets lager/slechter dan die van vensterglas. Al weet ik niet hoe ik van W / m-K naar W /m2K kom.
PS Ik hoop dat mijn "bierviltjes" berekening niet klopt.
Panasonic WH-MDC05F3E5, PAW-DHWM80ZNT, 3×Fronius IG Plus, Diehl Platinum 2100H, Mean Well TS-200, Studer AJ400-48, 18×Rept CB75, Tibber Epex/Greenchoice 3j
