Zelf een powerwall bouwen

[cyclone]

@Slux
En daarmee wil je alle andere info die nu gedeeld is teniet doen en het op 1 simpele uitspraak van Andy de andere feiten (die nota bene ook door hemzelf genoemd zijn en onderbouwd) wegwuiven ?
Of begrijp ik je nu verkeerd ?

[ Voor 36% gewijzigd door cyclone op 04-09-2025 11:55 ]

[Slux]

djoenez schreef op donderdag 4 september 2025 @ 11:46:
Hmm, ik zit met het rechtop/horizontaal zetten van de batterijen wel in mijn maag. Ik heb de Seplos V4 (dezelfde kasten als NKON zometeen gaat verkopen) al thuis, en die waren zeker niet gratis.

Ik zie op internet 2 verhalen, hier op tweakers duidelijk verhaal dat het niet kan, ik hoor van NKON dat het prima is voor MB31.

Wat is de echte impact? zijn de batterijen na een half jaar op? of is het een theoretisch iets dat ze niet 15 jaar maar 10 jaar lifetime hebben?

De antwoord op die vraag zal vooral de impact voor mij zijn, en eventueel denken of ik de 2 kasten in de verkoop zet. en weer andere kasten koop..

Als je de cellen een paar keer laad en ontlaad voordat je ze in de kast zet is er niks aan de hand.
Volgens andy dan

[Slux]

cyclone schreef op donderdag 4 september 2025 @ 11:54:
@Slux
En daarmee wil je alle andere info die nu gedeeld is teniet doen ?
Of begrijp ik je nu verkeerd ?

Voor mij wel ja

Heb je dat linkje gezien wat ik had geplaatst van Andy ? ik probeer dat filmpje te zoeken van dat gesprek waar die het over had, het gaat alleen om de luchtbelletjes die eruit moeten in het begin.

Je kan ze dus op alle manieren plaatsen zolang het maar niet ondersteboven is.

Linkje met info
YouTube: Why you should compress your LiFePO4 battery! And why it does not ma...

[ Voor 20% gewijzigd door Slux op 04-09-2025 12:16 ]

[Q]

Andy is een goede gast maar op geen enkele manier een valide bron van informatie over het al dan niet ‘ok zijn’ van recht opzetten van cellen wat mij betreft.

Bovendien ging het verhaal van Andy over compressie en niet zozeer over oriëntatie, al kan dat mogelijk gerelateerd zijn.

Als we lezen in de specsheet van de fabrikant dat je die cellen alleen rechtop moet gebruiken, wat wil je meer?

Wie een setup heeft draaien met cellen op hun kant zal met de onzekerheid moeten leven of het in de toekomst goed gaat of niet, net als de mensen die helemaal geen compressie toepassen.

Misschien is het een kwestie van iets kortere levensduur. Misschien faalt de cel op den duur op een manier dat je nieuwe woonruimte moet gaan zoeken. Wie zal het zeggen?

Je kunt die keuze en het risico accepteren of tegen hoge kosten ‘mitigeren’.

[habbekrats]

Toch blijf ik het vreemd vinden dat je een cel op de kant legt terwijl daar ook het afgas/drukloos ventiel zit. Ik kan mij voorstellen als je de Cel een eens op 60 graden hebt en daarna weer laat afkoelen dat er dan vreemde dingen gebeuren.
Ik hou ze gewoon liever rechtop. Chinese datasheets zijn zeer flexibel.

[Slux]

Q schreef op donderdag 4 september 2025 @ 12:33:
Andy is een goede gast maar op geen enkele manier een valide bron van informatie over het al dan niet ‘ok zijn’ van recht opzetten van cellen wat mij betreft.

Bovendien ging het verhaal van Andy over compressie en niet zozeer over oriëntatie, al kan dat mogelijk gerelateerd zijn.

Als we lezen in de specsheet van de fabrikant dat je die cellen alleen rechtop moet gebruiken, wat wil je meer?

Wie een setup heeft draaien met cellen op hun kant zal met de onzekerheid moeten leven of het in de toekomst goed gaat of niet, net als de mensen die helemaal geen compressie toepassen.

Misschien is het een kwestie van iets kortere levensduur. Misschien faalt de cel op den duur op een manier dat je nieuwe woonruimte moet gaan zoeken. Wie zal het zeggen?

Je kunt die keuze en het risico accepteren of tegen hoge kosten ‘mitigeren’.

Tja eerst is het zo dat alles wat Andy zegt heilig is, nu ineens niet meer.

Dat is het 2de linkje, in het eerste linkje wat ik plaatse ging het wel degelijk over de positie.
Het ging erom waarom ze rechtop moeten staan, er is ook een bron zoals hij zelf aangeeft maar dan moet je even door zijn filmpjes zoeken.

Als het echt zo ramp zou zijn dan hadden ook de MB30 en LF280 cellen die waarschuwing moeten hebben, en waarschijnlijk een waarschuwings stikker op de cell zelf, in de uitgebreide spec sheets staat dat nergens, het staat alleen in de beknopte spec sheet op Andys website.

Als de MB30 en LF280 cellen anders zouden zijn zou ik het ook niet doen, maar dat is er dus niet, de grote spelers zoals qso, gobel enz gaan echt geen boxen leveren als het niet zou kunnen.

[Slux]

Update m.b.t warmte ontwikkeling in de Lynx distribitor.

De nieuwe 200A ef3 zijn merkbaar een stukje koeler, ik heb er nu 2 accus bijgezet en kan nu mooi kijken of ze nog inbranden, en er staat een warmte camera op nu.

Wat misschien ook nog een verschil is met een aantal mensen hier is dat ik dess in trade mode draai, dus mijn accus staan regelmatig te laden en ontladen, de zonneplan app geeft elke maand +/- -€100 aan, daar draait het huis en EV ook op.
( systeem draait nu een maand of 3 dus in de winter zal het wel + bedragen worden)

[ Voor 3% gewijzigd door Slux op 04-09-2025 12:54 ]

[cyclone]

Ik vind het allemaal prima als mensen graag hun eigen sprookjes willen geloven om zaken recht te maken die krom zijn.

De feiten spreken voor zich inzake de eve documenten en ook de chemische/ wetenschappelijke onderbouwing is helder.

Doe vooral wat u denkt dat goed is bij mij staan ze rechtop en niet anders.

[BenSKIP]

Slux schreef op donderdag 4 september 2025 @ 11:52:
[...]

Het antwoord is al gegeven door Andy zelf.

Het heeft alleen met luchtbelletjes te maken, dus paar keer je cellen laden en ontladen zodat het lucht eruit is en klaar, doe je het niet is er een kans op dead spots in je cell waardoor je wat capaciteit kan verliezen.

Met alle respect hoor, maar Andy weet ook niet wat de chemie in de cell doet. Af en toe spreekt hij ook gewoon een beetje jip & janneke onzin.

[BenSKIP]

djoenez schreef op donderdag 4 september 2025 @ 11:46:
Hmm, ik zit met het rechtop/horizontaal zetten van de batterijen wel in mijn maag. Ik heb de Seplos V4 (dezelfde kasten als NKON zometeen gaat verkopen) al thuis, en die waren zeker niet gratis.

Ik zie op internet 2 verhalen, hier op tweakers duidelijk verhaal dat het niet kan, ik hoor van NKON dat het prima is voor MB31.

Wat is de echte impact? zijn de batterijen na een half jaar op? of is het een theoretisch iets dat ze niet 15 jaar maar 10 jaar lifetime hebben?

De antwoord op die vraag zal vooral de impact voor mij zijn, en eventueel denken of ik de 2 kasten in de verkoop zet. en weer andere kasten koop..

Ga er maar gewoon vanuit dat de fabrikant de boel getest heeft en niet voor niets het negatieve advies uitgeeft. Dat ieder ander aangeeft dat het "wel" kan mag je met een vrachtwagenlading zout nemen.

[Q]

Slux schreef op donderdag 4 september 2025 @ 12:46:
Als het echt zo ramp zou zijn dan hadden ook de MB30 en LF280 cellen die waarschuwing moeten hebben, en waarschijnlijk een waarschuwings stikker op de cell zelf, in de uitgebreide spec sheets staat dat nergens, het staat alleen in de beknopte spec sheet op Andys website.

Als de MB30 en LF280 cellen anders zouden zijn zou ik het ook niet doen, maar dat is er dus niet, de grote spelers zoals qso, gobel enz gaan echt geen boxen leveren als het niet zou kunnen.

Ik bedoel het niet verkeerd maar wil expliciet zijn: Ik vind dit een onjuiste en risicovolle manier van denken.

Er staat ook niet in de specsheet dat je de prismatische cel niet in je achterwerk mag stoppen. De lijst met dingen die je niet moet doen is oneindig en niet te documenteren. Draai het om, als het niet expliciet in de sheet staat (zoals in voorbeelden) is het OK en anders weet je het niet.

Dat er partijen zijn die kasten bouwen en die cellen op hun kant zetten, daar kun je ook geen conclusies uit trekken wat mij betreft en ik denk dat de redenen redelijk voor de hand liggend zijn:

Deze partijen zijn mogelijk gewoon opportunistisch, die rackmount kasten zijn voor veel mensen niet praktisch en zo'n platte kast tegen de wand komt veel klanten beter uit. Dus dan bouwen ze dat gewoon, kan het hun schelen. Als de cellen met 7 jaar rot zijn en je komt garantie claimen, totaal kansloos.

Geldt ook voor die rebranded NKON kast: hoe ga jij ooit aantonen dat zij een ondeugdelijke kast verkochten? Maar om eerlijk te zijn is dat een retorische vraag, ik denk dat we het antwoord allemaal wel weten.

Het zou mooi zijn als dit onderwerp / sprookje pas weer aandacht krijgt als er nieuwe informatie is van een primaire bron (eigenlijk alleen de fabrikant zelf), maar dat is puur mijn mening.

[BenSKIP]

Hier nogmaals de video: YouTube: How to put the cell?

This is how LUH battery cell should be placed in LUH batterybox.

[ Voor 23% gewijzigd door BenSKIP op 04-09-2025 14:56 ]

[Q]

BenSKIP schreef op donderdag 4 september 2025 @ 14:45:
Hier nogmaals de video: YouTube: How to put the cell?

This is how LUH battery cell should be placed in LUH batterybox.

Dus mijn 'grap' over dat je mogelijk in de toekomst nieuwe woonruimte moet gaan zoeken was eigenlijk geen grap. (Kristalliserend elektrolyt kan kortsluiting veroorzaken)

[ Voor 6% gewijzigd door Q op 04-09-2025 15:10 ]

[BenSKIP]

Q schreef op donderdag 4 september 2025 @ 15:09:
[...]


Dus mijn 'grap' over dat je mogelijk in de toekomst nieuwe woonruimte moet gaan zoeken was eigenlijk geen grap. (Kristalliserend elektrolyt kan kortsluiting veroorzaken)

Nee, dat was het zeker niet, daar wordt ook voor gewaarschuwd. Christal dendrieten heten en ze blijven groeien tot ze de isolatielaag doorprikken. Dan zijn ze weg...... en je cel / huis / gevel ook. Want dan heb je kortsluiting, gas / brand of een explosie.

[scoobs]

BenSKIP schreef op donderdag 4 september 2025 @ 10:39:
[...]


Dus moet je alsnog met je vingers aan HV zitten.

O, waar dan? Je monteert alles af alvorens ergens het werkvoltage boven de 50v komt. En als je een zekering vervangt zet je eerst de werkschakelaars terug.

[Hermarcel]

My $0.02:

Er is geen discussie of rechtop zetten van prismatische cellen ok is. Rechtop is ok, daar is iedereen het wel over eens.
Er is wel discussie over andere plaatsingsrichtingen.
Conclusie: Met rechtop zetten speel je op zeker. Wil je een vertikale kast? Er zijn er waarin de cellen rechtop staan. Kijk bv bij Docan.

Disclaimer: Ik heb geen Docan kasten en ik heb geen idee of de kwaliteit in orde is.

[Leipi35]

In elk geval draait het bij mij al een jaar zonder problemen😇
149 cycles tot nu toe

[SpongeRob]

Leipi35 schreef op donderdag 4 september 2025 @ 22:42:

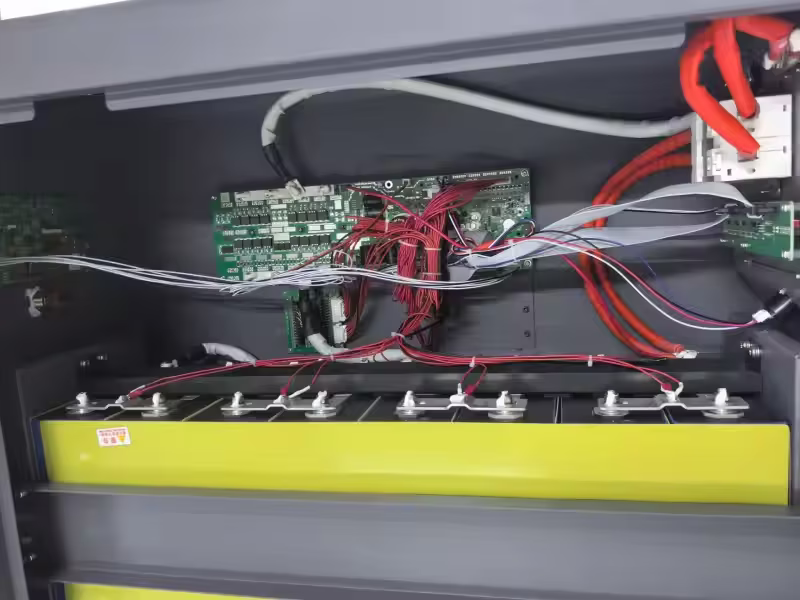

[Afbeelding]

In elk geval draait het bij mij al een jaar zonder problemen😇
149 cycles tot nu toe

Ja, maar jij heb de cellen ook op een woensdag genummerd, dus dan heb je sowieso geen problemen met de cellen!

[Slux]

BenSKIP schreef op donderdag 4 september 2025 @ 14:45:
Hier nogmaals de video: YouTube: How to put the cell?

This is how LUH battery cell should be placed in LUH batterybox.

Geweldig die filmpjes van hun, ze hebben er laatst nog 1 geplaatst over die aerosols en hoe nutteloos ze zijn, die is echt lachwekkend.

Dit filmpje gaat er wat dieper op in
YouTube: LiFePO4 - ALLES und noch viel mehr über Lithium Akkus

[ Voor 10% gewijzigd door Slux op 05-09-2025 07:08 ]

[BenSKIP]

scoobs schreef op donderdag 4 september 2025 @ 18:18:
[...]

O, waar dan? Je monteert alles af alvorens ergens het werkvoltage boven de 50v komt. En als je een zekering vervangt zet je eerst de werkschakelaars terug.

Nou, op alle plekken waar jij 50v zekeringen / automaten of wat dan ook voorstelt want die SMELTEN. Dus moet je ze vervangen voor HV geschikte onderdelen. Lijkt mij vrij logisch. Om van 50V naar 200V te komen hebben we het over een serieschakeling en niet over parallel. Dus blijft alles wat jij als 50v "beveiliging" in die voltage aanbrengt is slechts een gloeidraadje voor die HV box.
Nu geef je in je reactie aan dat je de boel vervangt voor je de werkschakelaar omzet. Om welke reden zou je ze dan eerder wel willen plaatsen? Die logica ontgaat mij volledig. "Kom, laten ik dingen kopen, die ik niet gebruiken zal." ??? Je kan hier ook gerust aangeven dat je een denkfoutje maakte, niemand rekent je daarop af.

[ Voor 19% gewijzigd door BenSKIP op 05-09-2025 07:47 ]

[scoobs]

Ik stel nergens 50v zekeringen voor. (Schakelaars btw, belangrijk verschil.) Die dingen moeten gewoon 200v kunnen hebben natuurlijk. Ik geef aan dat ze ervoor zorgen dat je met op/afbouwen nergens meer dan 50v hoeft aan te raken/vastschroeven.

Je maakt trouwens een denkfoutje als het aankomt op spul aanschaffen wat je niet gebruikt. Ik geef juist aan dat het is om veilig de zaak te kunnen op/afbouwen. Maar het is oke om toe te geven, niemand rekent je erop af. (Ergo, let een beetje op je argumentatiestijl, deze komt nogal zelfingenomen en aanvallend over, niet alleen bij mij, maar ook bij anderen.)

Tot slot: mijn voorstel vooral conceptueel over hoe je deze boxen veilig in elkaar kunt zetten, aangezien dat de discussie was: ik ben niet bekend met HV omvormers die samenwerken met enig DIY geschikt BMS, en de boxen zijn er ook niet geschikt voor nu qua zekeringen. Ik wil sinpelweg aangeven dat je prima veilig een HV systeem zou kunnen opbouwen.
Tot slot bestaat er nog zoiets als veiligheidshandschoenen: die hebben een bepaalde rating qua voltage. Als je met dodelijke spanning werkt kan zoiets geen kwaad.

[Heronimo]

NKON heeft nu ook mooie horizontale boxen voor net onder de 100EUR/kWh: https://www.nkon.nl/nkon-...6-1kwh-thuisbatterij.html

Daarmee zijn ze nog maar ietsje (100-150euro) duurder dan zelf een Yixiang box met MB31 verscheept uit Polen in elkaar zetten.

Cornex cellen kende ik nog niet, maar specs zien er prima uit: https://www.gobelpower.co...ecification-Datasheet.pdf
6000cls@80%SOH
8000cls@70%SOH

[cyclone]

scoobs schreef op vrijdag 5 september 2025 @ 10:03:
Ik wil sinpelweg aangeven dat je prima veilig een HV systeem zou kunnen opbouwen.
Tot slot bestaat er nog zoiets als veiligheidshandschoenen: die hebben een bepaalde rating qua voltage. Als je met dodelijke spanning werkt kan zoiets geen kwaad.

Meng mij ook even in deze dialoog want wat je hier nu schrijft is verre van volledig en in mijn beleving (ik kan het dus mis hebben) een enorme rode vlag.

Als jij meent dat je met veiligheidshandschoenen (wat ik als enorm algemene term niet kan duiden) veilig aan een HV Accu kunt werken dan sla je de plank echt volledig mis.
Ik ben geen expert maar kan je wel een paar zaken mee geven die je nu mist.

• Een training / certificatie NEN 9140
• Rubberen mat waarop je staat tijdens de werkzaamheden die een goede isolatie naar aarde garandeert.
• Geïsoleerd gereedschap dat voldoet aan de juiste VDE veiligheidspecificaties
• Isolerende handschoenen klassen 0 of 1
• Vlamvertragende kleding
• Veiligheidsbril en een gelaatsscherm

Let op dit is geen exclusieve lijst maar meer een indicatie ik zal vast nog wel een aantal zaken zijn vergeten (ik ben immers geen expert en dat maakt ook dat ik me weerhoud om hier mee te gaan beunhazen).

Werken aan een HV accusysteem is botweg levensgevaarlijk, dat risico mitigeer je niet eventjes door werkhandschoenen aan te trekken.

[cyclone]

Heronimo schreef op vrijdag 5 september 2025 @ 10:38:
NKON heeft nu ook mooie horizontale boxen voor net onder de 100EUR/kWh: https://www.nkon.nl/nkon-...6-1kwh-thuisbatterij.html

Daarmee zijn ze nog maar ietsje (100-150euro) duurder dan zelf een Yixiang box met MB31 verscheept uit Polen in elkaar zetten.

Mwoah appels met peren hoor als je het mij vraagt.
Er worden hier wel wat budget cuts gemaakt t.o.v. de Yixiang doosjes

De NKON box komt niet met EVE MB31 cellen maar met Cornex 314Ah LiFePO4 prismatische cellen.
NKON doos gebruikt geen JK BMS maar een SEPLOS en een losse JK balancer
Verder wordt er ook niet gesproken over een DC breaker of zekering (al lijkt op het plaatje er wel 1 te zitten) dus dat is me niet helemaal duidelijk.

Tis vast een prima product maar kwalitatief kan hij nog niet bij een DIY Yixiang gebouwd met MB31's die je goedkoper zelf bouwd.

[scoobs]

cyclone schreef op vrijdag 5 september 2025 @ 10:42:
[...]


Meng mij ook even in deze dialoog want wat je hier nu schrijft is verre van volledig en in mijn beleving (ik kan het dus mis hebben) een enorme rode vlag.

Als jij meent dat je met veiligheidshandschoenen (wat ik als enorm algemene term niet kan duiden) veilig aan een HV Accu kunt werken dan sla je de plank echt volledig mis.
Ik ben geen expert maar kan je wel een paar zaken mee geven die je nu mist.

• Een training / certificatie NEN 9140
• Rubberen mat waarop je staat tijdens de werkzaamheden die een goede isolatie naar aarde garandeert.
• Geïsoleerd gereedschap dat voldoet aan de juiste VDE veiligheidspecificaties
• Isolerende handschoenen klassen 0 of 1
• Vlamvertragende kleding
• Veiligheidsbril en een gelaatsscherm

Let op dit is geen exclusieve lijst maar meer een indicatie ik zal vast nog wel een aantal zaken zijn vergeten (ik ben immers geen expert en dat maakt ook dat ik me weerhoud om hier mee te gaan beunhazen).

Werken aan een HV accusysteem is botweg levensgevaarlijk, dat risico mitigeer je niet eventjes door werkhandschoenen aan te trekken.

https://www.elektramat.nl...500v-maat-9-117000199090/?

Zoiets bedoel ik dan. isolerend gereedschap heb ik niet eens meegenomen, want tijdens montage van LV systemen is dat ook wel verdomd handig om te hebben. (Stel je voor dat je schroevendraaier uit je handen glipt tijdens montage van de cellen.

Maar als het goed is werk je nooit met HV. Als je elke 50v accu van zijn eigen aan/uit schakelaar voorziet, dan ben je tijdens het plaatsen van de cellen in de pakketten met max 50v aan het werken. Zelfde als nu dus. De polen van de paketten zelf zijn dan spanningsloos tijdens het monteren. Er komt pas 200v of meer op het systeem te staan op het moment dat alles afgemonteerd is, en je nergens meer met je vingers of schroevendraaier contact kunt maken. Dat is het hele punt wat ik wil maken.

En ja, je zult nog altijd een smeltzekeringen moeten plaatsen op het hele systeem welke geschikt is voor het eindvoltage, en evt een automaat voor "gewone" overbelasting. Hoe zwaar je smeltzekering moet zijn, dat durf ik niet precies te zeggen. Zou zomaar 20kA kunnen zijn op bijv 200v. Als je schakelaars dan vastgesmolten zijn, dan heb je inderdaad wél een vervelende situatie waarbij je voor het ontmantelen met HV zit te werken. Maar dan zijn er dus al minimaal twee dingen fout gegaan. Maar dat is een situatie die verre van standaard voorkomt.

[Rimco]

@scoobs Vergeet niet dat je mosfets van je BMS waarschijnlijk gewoon doorfikken omdat die niet gemaakt zijn voor de hogere spanning.

[scoobs]

Rimco schreef op vrijdag 5 september 2025 @ 11:28:
@scoobs Vergeet niet dat je mosfets van je BMS waarschijnlijk gewoon doorfikken omdat die niet gemaakt zijn voor de hogere spanning.

Ik quote even mezelf hier:

Tot slot: mijn voorstel vooral conceptueel over hoe je deze boxen veilig in elkaar kunt zetten, aangezien dat de discussie was: ik ben niet bekend met HV omvormers die samenwerken met enig DIY geschikt BMS,

Op het moment dat er BMS'en zijn die samenwerken met HV onvormers, dan zal er vast wel een rated voltage/max serie opstelling vermeld zijn, net zoals dat nu het geval is met parallelschakelingen. (Zij het voor andere redenen natuurlijk.)

[ Voor 19% gewijzigd door scoobs op 05-09-2025 11:41 ]

[Heronimo]

Blijkbaar maakt Gobelpower ook HV DIY boxen met 18 cellen per box die je in serie kunt zetten: https://www.gobelpower.co...battery-diy-kit_p244.html

Wel benieuwd wat de ervaringen daarmee zijn.

[Lord Anubis]

cyclone schreef op vrijdag 5 september 2025 @ 10:42:
[...]

• Een training / certificatie NEN 9140
• Rubberen mat waarop je staat tijdens de werkzaamheden die een goede isolatie naar aarde garandeert.
• Geïsoleerd gereedschap dat voldoet aan de juiste VDE veiligheidspecificaties
• Isolerende handschoenen klassen 0 of 1
• Vlamvertragende kleding
• Veiligheidsbril en een gelaatsscherm

Ik had indertijd rubberen handschoenen via Amazon gekocht, waren geloof ik tot 2kV. €27 of zo.

Ik leg droge, ~4cm dikke rubberen tegels met noppen voor in de tuin if speeltuin op de werk plek. Afdoende? Weet het eigenlijk niet. Iemand? Komen nooit buiten.

Zag een installateur die pv-panelen aansloot zo’n bandje dragen maar vond dat maar vreemd. Mag dan eigenlijk een anti statische bandje wel? Ik gebruik dat alleen bij electronica.

[Lord Anubis]

dubbel

[ Voor 97% gewijzigd door Lord Anubis op 05-09-2025 15:18 ]

[BenSKIP]

scoobs schreef op vrijdag 5 september 2025 @ 10:03:
Ik stel nergens 50v zekeringen voor. (Schakelaars btw, belangrijk verschil.) Die dingen moeten gewoon 200v kunnen hebben natuurlijk. Ik geef aan dat ze ervoor zorgen dat je met op/afbouwen nergens meer dan 50v hoeft aan te raken/vastschroeven.

Je maakt trouwens een denkfoutje als het aankomt op spul aanschaffen wat je niet gebruikt. Ik geef juist aan dat het is om veilig de zaak te kunnen op/afbouwen. Maar het is oke om toe te geven, niemand rekent je erop af. (Ergo, let een beetje op je argumentatiestijl, deze komt nogal zelfingenomen en aanvallend over, niet alleen bij mij, maar ook bij anderen.)

Tot slot: mijn voorstel vooral conceptueel over hoe je deze boxen veilig in elkaar kunt zetten, aangezien dat de discussie was: ik ben niet bekend met HV omvormers die samenwerken met enig DIY geschikt BMS, en de boxen zijn er ook niet geschikt voor nu qua zekeringen. Ik wil sinpelweg aangeven dat je prima veilig een HV systeem zou kunnen opbouwen.
Tot slot bestaat er nog zoiets als veiligheidshandschoenen: die hebben een bepaalde rating qua voltage. Als je met dodelijke spanning werkt kan zoiets geen kwaad.

Ik reageer op deze wijze op je voorstel om 50v spul te gebruiken voor een HV doos op deze wijze omdat er ook NOOBZ meelezen en mogelijk denken 4x 50v = 200v en dan misschien ook kunnen denken dat 4x 12v ook 48v is en ze dan niet snappen waarop deze boel steeds smelt. Je stelt je txt continu bij dus is het plaatje nu wel rond.

[reneeke1970]

BenSKIP schreef op zondag 7 september 2025 @ 03:27:
[...]


Ik reageer op deze wijze op je voorstel om 50v spul te gebruiken voor een HV doos op deze wijze omdat er ook NOOBZ meelezen en mogelijk denken 4x 50v = 200v en dan misschien ook kunnen denken dat 4x 12v ook 48v is en ze dan niet snappen waarop deze boel steeds smelt. Je stelt je txt continu bij dus is het plaatje nu wel rond.

Met de hoog voltage batterijen word het toch wel zo gedaan, meerdere achter elkaar,(goodwe tussen 3-10 stuks) oplopend van 200 tot 600 volt ofzo.
Iedere accu zal een bms hebben, ben dan wel nieuwsgierig hoeveel die dingen kunnen door laten. Staat nooit niks over in bij de specificatie. Alleen het eigen meet bereik en hoeveelheid cellen.

[natural colour]

Een paar uur zitten lezen in dit topic..
Vraag: de Yixian V2 DIY kast wordt vaak gebruikt, zoeken met Google vind ik eigenlijk geen Europees verkooppunt, waar halen jullie die kast vandaan?
De BM31 cellen zijn voor 62 Euro per stuk bij Nkon (binnenkort) leverbaar, lijkt mij een no-brainer.
Mijn doel is 2 x 15Kwh accu's en Victron componenten .. bekende recept.

[Pim57]

natural colour schreef op zondag 7 september 2025 @ 12:15:
Een paar uur zitten lezen in dit topic..
Vraag: de Yixian V2 DIY kast wordt vaak gebruikt, zoeken met Google vind ik eigenlijk geen Europees verkooppunt, waar halen jullie die kast vandaan?
De BM 31 cellen zijn voor 62 Euro per stuk bij Nkon (binnenkort) leverbaar, lijkt mij een no-brainer.
Mijn doel is 2 x 15Kwh accu's en Victron componenten .. bekende recept.

Die Yixiang box bestel je op Alibaba. Je kunt chatten met Miao en die geeft jou een prijs.
De levering vindt plaats vanuit hun Poolse wharehouse.

[natural colour]

Die Yiziang kast ziet er goed uit, net het filmpje van Off-grid Garage van deze kast gezien.
Vraag: in het filmpje zat er standaard een JK BMS ingebouwd.. of was dat als extra besteld?
Zit er standaard in

[ Voor 8% gewijzigd door natural colour op 07-09-2025 14:02 ]

[SHIFTER [NL]]

natural colour schreef op zondag 7 september 2025 @ 13:07:
Die Yiziang kast ziet er goed uit, net het filmpje van Off-grid Garage van deze kast gezien.
Vraag: in het filmpje zat er standaard een JK BMS ingebouwd.. of was dat als extra besteld?
Zit er standaard in

Daar zit de bms bij.

Net nog een prijs aangevraagd voor 1 box met de V19 bms. inclusief verzending vanaf Polen.

[natural colour]

SHIFTER [NL] schreef op zondag 7 september 2025 @ 14:34:
[...]

Daar zit de bms bij.

Net nog een prijs aangevraagd voor 1 box met de V19 bms. inclusief verzending vanaf Polen.

[Afbeelding]

Snelle levering zo te zien, of is de levertijd 'een slag om de arm' ?
Ik ga eerste de twee kasten en accu's bestellen in de tussentijd de overige Victron componenten bepalen.

Ik heb hier een Fronius Symo omvormer, die door Victron ondersteunt wordt, hoe en wat moet ik nog uitzoeken, helaas laat de Fronius zich niet uitlezen, ik heb nog nooit een verbindingen kunnen leggen.. wifi is ingebouwd, zend ook uit, maar geen data.

[cyclone]

No offense hoor maar :

natural colour schreef op zondag 7 september 2025 @ 12:15:
Een paar uur zitten lezen in dit topic..

En dan deze vraag stellen ?

natural colour schreef op zondag 7 september 2025 @ 15:04:
[...]

Snelle levering zo te zien, of is de levertijd 'een slag om de arm' ?

Dan ben je denk ik een trage lezer
De leadtimes van Yixiang zijn alles behalve betrouwbaar, hun doosjes zijn overigens prima en het wachten waard. Maar verwacht hier geen top service oid, zodra je je centjes hebt overgemaakt ben je overgeleverd aan de nukken van Yixiang die ALTIJD een smoes hebben.
Is al HEUL VEUL over geschreven in dit topic, dus nog even verder lezen denk ik

[natural colour]

cyclone schreef op maandag 8 september 2025 @ 09:28:
No offense hoor maar :

[...]

En dan deze vraag stellen ?


[...]


Dan ben je denk ik een trage lezer
De leadtimes van Yixiang zijn alles behalve betrouwbaar, hun doosjes zijn overigens prima en het wachten waard. Maar verwacht hier geen top service oid, zodra je je centjes hebt overgemaakt ben je overgeleverd aan de nukken van Yixiang die ALTIJD een smoes hebben.
Is al HEUL VEUL over geschreven in dit topic, dus nog even verder lezen denk ik

Ik heb voornamelijk met de zoekfunctie op ' BMS' , Pylontech en bepaalde Victron producten in dit forum gezocht, die lege kast pas veel later, ik ga deze week 2 kasten bestellen, als alles ok is.

[BenSKIP]

reneeke1970 schreef op zondag 7 september 2025 @ 09:52:
[...]

Met de hoog voltage batterijen word het toch wel zo gedaan, meerdere achter elkaar,(goodwe tussen 3-10 stuks) oplopend van 200 tot 600 volt ofzo.
Iedere accu zal een bms hebben, ben dan wel nieuwsgierig hoeveel die dingen kunnen door laten. Staat nooit niks over in bij de specificatie. Alleen het eigen meet bereik en hoeveelheid cellen.

Het ging er hier niet over dat je 50v accu's in serie zetten kan, dat is absoluut mogelijk. (Mits ze HV BMS'n hebben!) Het ging er hier om dat er gezegd werd dat je tussen de boxen ook wel even LV beveiliging plaatsen kon. Dat kan -NIET-

[reneeke1970]

BenSKIP schreef op dinsdag 9 september 2025 @ 05:26:
[...]


Het ging er hier niet over dat je 50v accu's in serie zetten kan, dat is absoluut mogelijk. (Mits ze HV BMS'n hebben!) Het ging er hier om dat er gezegd werd dat je tussen de boxen ook wel even LV beveiliging plaatsen kon. Dat kan -NIET-

Oh tussen de boxen, zo had ik het niet begrepen. Nee dat kan niet, is ook overbodig denk ik tussen boxen in

[johnvolkering]

Snelvuur schreef op vrijdag 22 augustus 2025 @ 21:52:
UPDATE: Al aan de eerste hieronder weggeven.

Geen idee of ik het hier mag plaatsen, maar dit leek me handiger dan op marktplaats aangezien hier meer mensen zitten die er wellicht wat aan hebben. Ik heb nog 2 heating pads over die in een standard DIY kast kan. Alleen zijn hier de aansluitingen in het midden en dat werkte niet in mijn kast. Wellicht kan ik hier iemand blij mee maken want ik heb gewoon nieuwe gekregen (Was een fout van hun) Woon tussen leerdam en geldermalsen in dus als je daar in de buurt ben kan je ze gratis ophalen. Dit kan je dus gewoon aansluiten op een JK BMS setup op de printplaat oid.

[Afbeelding]

Ik heb ook die pads bij Yixiang gekocht. Ze komen met aan de snoer einde met een steek stekker en een ring stekker (sorry, vast verkeerde naam, maar je begrijpt me wel denk). Er zat echter geen beschrijving bij. Kan iemand adviseren @Snelvuur hoe dit aan te sluiten op de jk bms?

[MrFish]

johnvolkering schreef op vrijdag 12 september 2025 @ 08:22:
[...]

Ik heb ook die pads bij Yixiang gekocht. Ze komen met aan de snoer einde met een steek stekker en een ring stekker (sorry, vast verkeerde naam, maar je begrijpt me wel denk). Er zat echter geen beschrijving bij. Kan iemand adviseren @Snelvuur hoe dit aan te sluiten op de jk bms?

Daar heb ik laatst ook mee zitten worstelen inderdaad. De pads moeten in serie (met de "steekstekker"). Dan heb je nog een grote en kleine ringkabelschoen over. De kleine moet op de heating port van de BMS. De grote op de plus van je accu. (Als geheugensteuntje kun je aanhouden dat de BMS altijd de minpool schakelt.)

De BMS heating port is de volgende (staat uiteraard alleen in het Chinees aangegeven):

[ Voor 7% gewijzigd door MrFish op 12-09-2025 09:57 ]

[johnvolkering]

MrFish schreef op vrijdag 12 september 2025 @ 09:54:
[...]


Daar heb ik laatst ook mee zitten worstelen inderdaad. De pads moeten in serie (met de "steekstekker"). Dan heb je nog een grote en kleine ringkabelschoen over. De kleine moet op de heating port van de BMS. De grote op de plus van je accu. (Als geheugensteuntje kun je aanhouden dat de BMS altijd de minpool schakelt.)

Ah, bedankt @MrFish . ik had nog niet gezien dat die steekstekkers mannetje/vrouwtje waren. en dat de ringkabelschoenen verschillende grootte hadden. Nu duidelijk.

Waar heb jij de headpads geplaatst?
Ik dacht ze onder de batterij cellen te plaatsen. Maar dan boven of onder het epoxy sheet?
Of kunnen/moeten ze beter langs de zijkant (buitenkanten) van de box?
Onze vriend Andy van het bekende YT kanaal had het over dat zoiets nog afgezekerd zou moeten worden met een glas zekering in het draadje. wel veiliger, maar absolute aan te raden, of nice to have?

[ Voor 10% gewijzigd door johnvolkering op 12-09-2025 11:43 ]

[MrFish]

johnvolkering schreef op vrijdag 12 september 2025 @ 11:40:
[...]

Ah, bedankt @MrFish . ik had nog niet gezien dat die steekstekkers mannetje/vrouwtje waren. en dat de ringkabelschoenen verschillende grootte hadden. Nu duidelijk.

Waar heb jij de headpads geplaatst?
Ik dacht ze onder de batterij cellen te plaatsen. Maar dan boven of onder het epoxy sheet?
Of kunnen/moeten ze beter langs de zijkant (buitenkanten) van de box?

Ik heb ze inderdaad onder de batterijen geplaatst, onder de epoxy sheets. Die epoxy sheets zijn voor (extra) elektrische isolatie, en m.i. doe je dat anders deels teniet. edit: een glaszekering is wel aan te raden; ik heb ook een glaszekering in de + van mijn BMS-draad geplaatst.

[ Voor 7% gewijzigd door MrFish op 12-09-2025 11:45 ]

[habbekrats]

Bij NKON hebben ze nu ook een grote kist NKON ESS Pro - 51.2V 32.15kWh Thuisbatterij met btw aftrek 2810 euro.

https://www.nkon.nl/nkon-...-32kwh-thuisbatterij.html

[johnvolkering]

MrFish schreef op vrijdag 12 september 2025 @ 11:44:
[...]


Ik heb ze inderdaad onder de batterijen geplaatst, onder de epoxy sheets. Die epoxy sheets zijn voor (extra) elektrische isolatie, en m.i. doe je dat anders deels teniet. edit: een glaszekering is wel aan te raden; ik heb ook een glaszekering in de + van mijn BMS-draad geplaatst.

Nogmaals bedankt.
Even een vraag uit luiheid, maar ook omdat Yixiang totaal geen info hebt meegeleverd, hoeveel amperage is je glaszekering?

[MrFish]

johnvolkering schreef op vrijdag 12 september 2025 @ 13:30:
[...]

Nogmaals bedankt.
Even een vraag uit luiheid, maar ook omdat Yixiang totaal geen info hebt meegeleverd, hoeveel amperage is je glaszekering?

Ik moet even gokken (deze opstelling is niet bij mezelf), maar ik denk dat de heating pad 4 A is, dus dan is 5 A een logische keuze. Tussen de BMS en de + heb ik geloof ik een 2 A gezet.

[johnvolkering]

MrFish schreef op vrijdag 12 september 2025 @ 13:35:
[...]


Ik moet even gokken (deze opstelling is niet bij mezelf), maar ik denk dat de heating pad 4 A is, dus dan is 5 A een logische keuze. Tussen de BMS en de + heb ik geloof ik een 2 A gezet.

Bedankt. Toch niet zo lui vandaag, want ik heb ze gouw even aan mijn lab voeding gehangen. Deze gaat helaas maar tot 32V, en verbruikt dan 1,7A. Volgens ChatGTP (toch nog een beetje lui op de vrijdag middag) is het verwachte amperage by 48v 2,55A.
Ik heb nog 5A glaszekeringen leggen. die ga ik maar gebruiken.

[natural colour]

habbekrats schreef op vrijdag 12 september 2025 @ 12:05:
Bij NKON hebben ze nu ook een grote kist NKON ESS Pro - 51.2V 32.15kWh Thuisbatterij met btw aftrek 2810 euro.

https://www.nkon.nl/nkon-...-32kwh-thuisbatterij.html

Maar de Eve mb31 cellen zijn nu á 5 euro duurder.. (per 32) toch weer een Victron energie meter..
Ik ga zelf dit weekend een bestellijst samenstellen;
Basis wordt de Multi RS solar, de accukasten zijn 'al onderweg zijn net binnen, 3 dagen geleden bestelt de mb31 cellen zijn onderweg.

Ik ga wel de DC onderbreker in de kasten vervangen door wat beters: fuse houder en Victron schakelaar.

[ Voor 5% gewijzigd door natural colour op 12-09-2025 15:09 ]

[cj1]

Weer een stapje verder met wat niet werkt bij het zelf maken van 4×60mm¹ gelamineerde flexibele celverbinders uit W7-zacht-EN-AW-1050-aluminium plaat van 1 mm¹ dun.

Met hulp van Erwin Rieger's OpenSCAD busbar pressform model heb ik een busbar (celverbinder) persvorm laten 3D printen.

Het resultaat met een lusje van 25 millimeter (parameter hbuegel=25; Höhe des Bügels) is ondanks het zachte aluminium plaatmateriaal, nog te star.

Dat wordt overnieuw doen met een booghoogte van 50 millimeter.

PS1 Ik ben wat zuinig geweest met het PLA filament: geprint met 40% gyroid infill. Zo'n 3D-print is niet sterk genoeg, zie foto #5 en #6 hieronder, om zo in de bankschroef te persen. Met de kunststof persmal tussen twee stalen drukplaten gaat het persen goed.
PS2 aluminium AW1050 4×60mm¹×59,55% ≍ 143 mm² IACS koper

De foto's van het persen van een "flexibele" celverbinder met de persmal:

[ Voor 44% gewijzigd door cj1 op 15-09-2025 10:58 . Reden: 4x60mm ingevoegd ]

[Slux]

Interessant filmpje

Meer leuke info
https://www.youtube.com/@ElectroTest_1

[ Voor 15% gewijzigd door Slux op 14-09-2025 07:26 ]

[habbekrats]

@Slux Daarom ook geen draden met verschillende diameter parallel gebruiken,

[JT]

Slux schreef op vrijdag 5 september 2025 @ 06:50:
[...]

Geweldig die filmpjes van hun, ze hebben er laatst nog 1 geplaatst over die aerosols en hoe nutteloos ze zijn, die is echt lachwekkend.

Dit filmpje gaat er wat dieper op in
YouTube: LiFePO4 - ALLES und noch viel mehr über Lithium Akkus

Ik was laatst nog op zoek naar een test of dat wel werkt, dank

[johnlonden]

Leuk om te zien dat de weerstand zorgt dat de 2,5 mm2 evenredig minder stroom krijgt dan de 6mm2. In de eerste instantie denk je dat de 2,5 mm2 het eerst gaat (buik gevoel). Maar dat geld alleen in serie.De 2,5 mm2 houdt het langer vol omdat deze door de omgeving temperatuur relatief meer koeling krijgt.

[JT]

Hermarcel schreef op donderdag 4 september 2025 @ 18:34:
My $0.02:

Er is geen discussie of rechtop zetten van prismatische cellen ok is. Rechtop is ok, daar is iedereen het wel over eens.
Er is wel discussie over andere plaatsingsrichtingen.
Conclusie: Met rechtop zetten speel je op zeker. Wil je een vertikale kast? Er zijn er waarin de cellen rechtop staan. Kijk bv bij Docan.

Disclaimer: Ik heb geen Docan kasten en ik heb geen idee of de kwaliteit in orde is.

Ik heb op de website van Docan gekeken en zie alleen een rechtopstaande met liggende cellen?

[Hermarcel]

@JT
Deze video heb ik een tijd geleden van Docan gekregen

Edit: Nog wat foto's:

[ Voor 37% gewijzigd door Hermarcel op 14-09-2025 09:48 ]

[Aziona]

Ik heb busbars, class-T zekeringhouders en een megafuse houder gehaald maar te kort ruimte om deze met 50mm2 kabel en M10 Din 46235 perskabelschoenen te verbinden.

Ik heb bij de metaalhandel 3 stukjes koper gehaald. Enige wat ze hadden wat niet al te dik en breed was.

Is het een probleem als ik de busbar met de class T zekeringhouders verbindt met een stukje koper dat 5mm dik is en 20mm breed (2 stukjes voor 2 boxen)
Is het eveneens een probleem als ik de busbar met de megafusehouder verbind met een stukje koper van 5mm x 30mm?

Hier doen ze dat ook en het ziet er wel netjes uit.

[ Voor 30% gewijzigd door Aziona op 14-09-2025 11:39 ]

[habbekrats]

@Aziona 5x20mm = 100mm² dus ruim voldoende lijkt mij ook makkelijker werken dan een kort stukje kabel met 2 kabelschoenen. Wat wel belangrijk is dat het koper goed schoon is en de boel vlak op elkaar komt te liggen anders een verzet buigen. Ik heb mijn dc-schakelaars ook rechtstreeks aan de zekeringhouder hiervoor heb ik wel kunststof vulplaatjes gemaakt om de koperdelen zo vlak mogelijk op de contactvlakken te houden en onnodige spanning in het materiaal te krijgen.
De kabelschoenen op de foto lijken op Klauke dynamic die hebben langere hulzen.

[BernieW]

Aziona schreef op zondag 14 september 2025 @ 11:28:
Ik heb busbars, class-T zekeringhouders en een megafuse houder gehaald maar te kort ruimte om deze met 50mm2 kabel en M10 Din 46235 perskabelschoenen te verbinden.

Ik heb bij de metaalhandel 3 stukjes koper gehaald. Enige wat ze hadden wat niet al te dik en breed was.
[Afbeelding]
Is het een probleem als ik de busbar met de class T zekeringhouders verbindt met een stukje koper dat 5mm dik is en 20mm breed (2 stukjes voor 2 boxen)
Is het eveneens een probleem als ik de busbar met de megafusehouder verbind met een stukje koper van 5mm x 30mm?

Hier doen ze dat ook en het ziet er wel netjes uit.

Zo te zien heb je DIN type kabelschoenen. Als je die kiest neem ik aan dat je weet dat DIN schoenen niet met de gemiddelde Chinese mallen kunt krimpen? Materiaal is dikker en de buitendiameter van de huls dus ook.
Maar als je de voorlichting van bv Klauke mag geloven ongeveer de enige soort schoen waar je klasse 6 kabel met een hex krimp kunt aanslaan.

[Aziona]

@BernieW Heb een Klauke K05 tang, werkt goed. Ook een K18 maar alleen mallen voor 25mm2. Leve MP.

@habbekrats een vriend heeft inmmiddls nagemaakt wat je op het filmpje ziet, erg blij mee. Nu de Brasso uit de kast halen. :-)

[Slux]

Wat is nou een echt goede krimptang ? ik had er 1 van Amazon die de meeste reviews had, maar na een jaartje intensief krimpen heeft bij wel zijn beste tijd wel gehad.

[Aziona]

Ik denk dat ik een fout heb gemaakt in mijn ontwerp: Ik heb class T-zekeringen gepland tussen de battery boxen en de omvormer en een mega zekering tussen de busbar en de omvormer.
Echter:

1. Aangezien een class-T zekering binnen 20 cm van de de plus-pool geplaatst moet worden (in mijn geval 80cm) en
2. een zekering dient ter beveiliging van de bekabeling (vanaf de class-T zekering loopt er nog maar 30cm kabel van de mega zekering naar de omvormer). Voor de rest alleen puur koper.

Hebben die class-T zekeringen op deze plek dan nog wel enige zin? Voordat ik nog drie zekeringen en houders aanschaf.

Bovendien: de houder van zo'n class-T zekering is best groot: hoe bevestig je dat in de buurt van de plus pool van de battery box?

Wellicht dat ik de houder op het front kan schroeven tussen de plus en min pool.

[ Voor 13% gewijzigd door Aziona op 15-09-2025 11:00 ]

[BernieW]

Aziona schreef op zondag 14 september 2025 @ 21:34:
@BernieW Heb een Klauke K05 tang, werkt goed. Ook een K18 maar alleen mallen voor 25mm2. Leve MP.

Mooi speelgoed, ik heb een DIN 50 en 70 mm2 D22 dies voor 60kN persen.

[natural colour]

Aziona schreef op maandag 15 september 2025 @ 06:53:
Ik denk dat ik een fout heb gemaakt in mijn ontwerp: Ik heb class T-zekeringen gepland tussen de battery boxen en de omvormer en een mega zekering tussen de busbar en de omvormer.
Echter:

1. Aangezien een class-T zekering binnen 20 cm van de de plus-pool geplaatst moet worden (in mijn geval 80cm) en
2. een zekering dient ter beveiliging van de bekabeling (vanaf de class-T zekering loopt er nog maar 30cm kabel van de mega zekering naar de omvormer). Voor de rest alleen puur koper.

Hebben die class-T zekeringen op deze plek dan nog wel enige zin? Voordat ik nog drie zekeringen en houders aanschaf.

Bovendien: de houder van zo'n class-T zekering is best groot: hoe bevestig je dat in de buurt van de plus pool van de battery box?
[Afbeelding]
Wellicht dat ik de houder op het front kan schroeven tussen de plus en min pool.

Ik heb het zelfde; ik ga een zekering houder rechtstreeks op elke accu bak monteren, de busbar komt in een gesloten behuizing vlakbij de Victron, de kabels van beide accu's komen overal in beschermende buis zodat aanraking, of beschadiging zo goed als uitgesloten is,te meer dat de Victron nog in af te sluiten kast komt.. een extra zekering om de kabels te beveiligen zie ik als overkill.
De accu's komen hier in een aparte ruimte (brandcompartiment) voorzien van thermische en rook beveiliging en alsmede ventilatie.

[Niek_]

In de afgelopen 3 dagen is de aardlekautomaat waar ik de Victron Multiplussen achter heb zitten er 2x uitgegaan (inclusief indicatorveld dat het vanwege een aardlekfout was en niet vanwege overbelasting). Ik krijg dan netjes een melding dat de netspanning weggevallen is en verder merk ik er niks van. Alles draait naadloos door.
Super natuurlijk zo’n test, ware het niet dat het onbewust was en ik dus graag wil weten wat ervoor zorgt dat de aardlekautomaat tript.
Zodra ik de aardlekautomaat weer inschakel is alles met enkele minuten weer terug naar normaal.
Ik heb verder geen storingen in de elektrische installatie opgemerkt. Installatie draait nu ongeveer 2 jaar. In het verleden wel een sporadisch een keertje gehad dat de aardlekautomaat tripte, maar in kan me niet meer herinneren wanneer dus dat is echt even geleden. Wat zou een goede manier zijn om de oorzaak te achterhalen?

[ Voor 9% gewijzigd door Niek_ op 15-09-2025 21:35 ]

[RikHa]

Niek_ schreef op maandag 15 september 2025 @ 21:34:
In de afgelopen 3 dagen is de aardlekautomaat waar ik de Victron Multiplussen achter heb zitten er 2x uitgegaan (inclusief indicatorveld dat het vanwege een aardlekfout was en niet vanwege overbelasting). Ik krijg dan netjes een melding dat de netspanning weggevallen is en verder merk ik er niks van. Alles draait naadloos door.
Super natuurlijk zo’n test, ware het niet dat het onbewust was en ik dus graag wil weten wat ervoor zorgt dat de aardlekautomaat tript.
Zodra ik de aardlekautomaat weer inschakel is alles met enkele minuten weer terug naar normaal.
Ik heb verder geen storingen in de elektrische installatie opgemerkt. Installatie draait nu ongeveer 2 jaar. In het verleden wel een sporadisch een keertje gehad dat de aardlekautomaat tripte, maar in kan me niet meer herinneren wanneer dus dat is echt even geleden. Wat zou een goede manier zijn om de oorzaak te achterhalen?

Mijn manier zou zijn de ALS weg te halen van de ACin. Alleen ALS op ACout. Heeft bij mij al bij verschillende systemen problemen opgeleverd, nu gebruik ik nooit meer een ALS aan de ingang. Ook in de Victron schema's zijn alleen aardlek beveiigingen opgenomen op de uitgang.

[MrFish]

Niek_ schreef op maandag 15 september 2025 @ 21:34:
In de afgelopen 3 dagen is de aardlekautomaat waar ik de Victron Multiplussen achter heb zitten er 2x uitgegaan (inclusief indicatorveld dat het vanwege een aardlekfout was en niet vanwege overbelasting). Ik krijg dan netjes een melding dat de netspanning weggevallen is en verder merk ik er niks van. Alles draait naadloos door.
Super natuurlijk zo’n test, ware het niet dat het onbewust was en ik dus graag wil weten wat ervoor zorgt dat de aardlekautomaat tript.
Zodra ik de aardlekautomaat weer inschakel is alles met enkele minuten weer terug naar normaal.
Ik heb verder geen storingen in de elektrische installatie opgemerkt. Installatie draait nu ongeveer 2 jaar. In het verleden wel een sporadisch een keertje gehad dat de aardlekautomaat tripte, maar in kan me niet meer herinneren wanneer dus dat is echt even geleden. Wat zou een goede manier zijn om de oorzaak te achterhalen?

Wat voor aardlek gebruik je? 30 mA is bijvoorbeeld erg weinig als je hele huis erachter hangt (inclusief PV omvormers, die moeten soms achter een 300 mA).

[Niek_]

@MrFish @RikHa
30mA inderdaad en het hele huis inclusief PV hangt erachter.
Weghalen was ook een van de oplossingsrichtingen die ik in gedachten had. Ergens stond me bij dat ik wel een of ander schema van Victron had gezien waarbij de situatie zoals het nu is voorgeschreven werd. Moet even gaan zoeken hoe ik dat toen bedacht had.

Verplaatsen van ACin naar ACout kan, al vraag ik me af of daarmee het probleem verholpen wordt. Is wel een makkelijk te realiseren eerste stap

[BenSKIP]

cj1 schreef op zaterdag 13 september 2025 @ 15:57:
Weer een stapje verder met wat niet werkt bij het zelf maken van 4×60mm¹ gelamineerde flexibele celverbinders uit W7-zacht-EN-AW-1050-aluminium plaat van 1 mm¹ dun.

Met hulp van Erwin Rieger's OpenSCAD busbar pressform model heb ik een busbar (celverbinder) persvorm laten 3D printen.

Het resultaat met een lusje van 25 millimeter (parameter hbuegel=25; Höhe des Bügels) is ondanks het zachte aluminium plaatmateriaal, nog te star.

Dat wordt overnieuw doen met een booghoogte van 50 millimeter.

PS1 Ik ben wat zuinig geweest met het PLA filament: geprint met 40% gyroid infill. Zo'n 3D-print is niet sterk genoeg, zie foto #5 en #6 hieronder, om zo in de bankschroef te persen. Met de kunststof persmal tussen twee stalen drukplaten gaat het persen goed.
PS2 aluminium AW1050 4×60mm¹×59,55% ≍ 143 mm² IACS koper

De foto's van het persen van een "flexibele" celverbinder met de persmal:
[Afbeelding]
[Afbeelding]
[Afbeelding]
[Afbeelding]
[Afbeelding]
[Afbeelding]
[Afbeelding]
[Afbeelding]

Heel mooi dit! Maar had je dit niet beter met koperen strips kunnen maken? Of is dit slechts voor de test?

[Amster]

JT schreef op zondag 14 september 2025 @ 09:32:
[...]

Ik heb op de website van Docan gekeken en zie alleen een rechtopstaande met liggende cellen?

@JT blijk baar hebben ze binnenkort weer stock in Duitsland.
Dit is wel inclusief accu's
Blijkbaar is de 'Noon" serie (nog niet) zonder batterij te koop.
https://www.docanpower.co...2v-314ah-complete-battery

[ Voor 7% gewijzigd door Amster op 16-09-2025 09:16 ]

[JT]

Amster schreef op dinsdag 16 september 2025 @ 09:14:
[...]

@JT blijk baar hebben ze binnenkort weer stock in Duitsland.
Dit is wel inclusief accu's
Blijkbaar is de 'Noon" serie (nog niet) zonder batterij te koop.
https://www.docanpower.co...2v-314ah-complete-battery

Ik zie het, dank. 1450 inclusief 16kwh aan cellen...dan ga ik mij wel afvragen wat voor cellen erin zitten. Ik laat deze even aan mij voorbij gaan Idealiter heb ik een lege, verticale behuizing met IP55+. Zoiets als een Dyness Powerbox G2 zonder cellen. Waarvan ik mij dan weer afvraag, hoe zitten de cellen daarin?

[cj1]

BenSKIP schreef op dinsdag 16 september 2025 @ 08:19:
[...]
Heel mooi dit! Maar had je dit niet beter met koperen strips kunnen maken? Of is dit slechts voor de test?

Nee koper is niet percé beter als celverbinder. Die koperen strips moet ik dan weer gaan vernikkelen of zoiets. Met aluminium hoef ik er alleen zoiets als Penetrox tussen te smeren voor een permanent lagere contact/overgangsweerstand en gasdichte ("gas tight")* verbinding. De terminals van de cellen zijn ook van aluminium. In iedere EV-batterij zijn de celverbinders ook van aluminium.

*) na aandrukken

[ Voor 4% gewijzigd door cj1 op 16-09-2025 14:10 . Reden: gasdicht toegevoegd ]

[Amster]

@JT
Volgens de EU site:
LiFePO4 Cells:Utilizes 16 Grade A 314Ah Sunwoda lithium iron phosphate cells for enhanced performance;
in de Chinese shop kan je kiezen..
https://www.docanpower.co...n%20noon&description=true

[Lord Anubis]

JT schreef op dinsdag 16 september 2025 @ 09:25:
[...]

Ik zie het, dank. 1450 inclusief 16kwh aan cellen...dan ga ik mij wel afvragen wat voor cellen erin zitten. Ik laat deze even aan mij voorbij gaan Idealiter heb ik een lege, verticale behuizing met IP55+. Zoiets als een Dyness Powerbox G2 zonder cellen. Waarvan ik mij dan weer afvraag, hoe zitten de cellen daarin?

Sunwoda cellen

[MrFish]

Niek_ schreef op dinsdag 16 september 2025 @ 07:04:
@MrFish @RikHa
30mA inderdaad en het hele huis inclusief PV hangt erachter.
Weghalen was ook een van de oplossingsrichtingen die ik in gedachten had. Ergens stond me bij dat ik wel een of ander schema van Victron had gezien waarbij de situatie zoals het nu is voorgeschreven werd. Moet even gaan zoeken hoe ik dat toen bedacht had.

Verplaatsen van ACin naar ACout kan, al vraag ik me af of daarmee het probleem verholpen wordt. Is wel een makkelijk te realiseren eerste stap

Uiteraard moeten er ALS'en op de uitgaande groepen. 30 mA is te weinig voor een heel huis. Er is altijd wat lekstroom; er werd in de oudere NEN's niet voor niets een max voorgeschreven van 4 groepen per ALS. Ik zou hem weglaten aan de ingang of vervangen door een 300 mA exemplaar.

[Lord Anubis]

cj1 schreef op dinsdag 16 september 2025 @ 09:43:
[...]
In iedere EV-batterij zijn de celverbinders ook van aluminium.

Is dat niet omdat aluminium trillingen beter verwerkt?
Wat gebeurt er met de pasta bij zoveel lagen en temperatuur en druk?

[habbekrats]

RikHa schreef op maandag 15 september 2025 @ 22:00:
[...]

Mijn manier zou zijn de ALS weg te halen van de ACin. Alleen ALS op ACout. Heeft bij mij al bij verschillende systemen problemen opgeleverd, nu gebruik ik nooit meer een ALS aan de ingang. Ook in de Victron schema's zijn alleen aardlek beveiigingen opgenomen op de uitgang.

Dat kan eigenlijk alleen als je veiligheidsaarding laag genoeg is. Anders kan bij een fout in je victron systeem een gevaarlijke situatie ontstaan. Ra dient dan 25/In te zijn. Betere oplossing als je aardverspreidingsweerstand niet laag genoeg is om een selectieve aardlek 300mA te plaatsen.

[cj1]

Lord Anubis schreef op dinsdag 16 september 2025 @ 10:09:
[...]

Is dat niet omdat aluminium trillingen beter verwerkt?
Wat gebeurt er met de pasta bij zoveel lagen en temperatuur en druk?

Inderdaad aluminium is goed bestand tegen trillingen, én het is licht van gewicht t.o.v. de hoeveelheid elektrische geleiding.

Zelf heb ik Burndy Penetrox A-13. Dat heeft een temperatuurbereik van -40º F tot +350º F, oftewel -40º C tot 176º C. Druk? Hoeveel ton kracht denk je dat zo'n elektrisch aangedreven Klauke op een circa 95 mm2 adereindhuls perst? Dat is de omgeving waarbij dit soort contactvet wordt ingezet.

(De druk van een celverbinder die met 6 Nm wordt aangehaald, schat ik in als vele malen minder)

[Yaldair]

Even een opvolging van mijn post in april ergens waar ik de TVT probeerde te bepalen van een diy batterij. Ik heb het nu wat anders aangevlogen, uitgaande van een 1 fase victron met 16 of 32kwh EVE MB31 batterij.

Huidig kooplijstje is:

code:

Item    Cost (32kwh)
Yixiang v2  778
Eve MB31    2142
Multiplus 2 700
Smart shunt 75
USB singleport VE.Direct + 1VE.Direct kabels (duppla)   30
Victron battery switch  35
victron mk3 usb 65
buck converter (60V 5V) 14
schneider 24 leeg groepenkast   50
T-fuse 110A * 2 80
T-fuse houder * 2   100

Voor 2x 16kwh batterij kom ik op een groffe 4100 euro. Misschien iets meer materiaal (kabels e.d.) --> 4200 euro. Voor 1x16kwh kom ik rond de 2600 euro uit. Ik weet niet of ik nog grote dingen mis in dit overzicht?

Nu heb ik in dsmr-reader een export gedaan van sept-2024 t/m 31 aug. 2025. Ik heb een EV + WP thuis en 7.8 + 5.04 kWp aan zonnepanelen. Vervolgens heb ik op dagbasis gekeken welke dagen:

(teruglevering > consumptie) && (consumptie < 32 kwh || 16 kwh).

Dit zou op dagbasis moeten aangeven welke dagen ik de batterij kan opladen en de oorspronkelijke netconsumptie kan wegstrepen.

Ik krijg dan:
204 dagen in het jaar waar mijn teruglevering groter was dan mijn netafname
287 dagen in het jaar waar mijn netafname lager lag dan 30 kwh
175 dagen in het jaar waar mijn netafname lager lag dan 15 kwh
202 dagen in het jaar waar mijn teruglevering groter was dan mijn netafname EN netafname lager lag dan 30kwh
161 dagen in het jaar waar mijn teruglevering groer was dan 15 kwh EN netafname lager lag dan 15 kwh

Rekening houdend met een elektriciteitstarief (fixed) van 24ct is mijn "winst" dan ~ 550 euro / jaar voor het 32 kwh systeem en ~330 euro voor het 16 kwh systeem.

In beiden gevallen kom ik dan op een TVT van ongeveer 7.5 - 8 jaar. Ik vermoed dan dat ik eigenlijk voor een 32kwh batterij moet gaan omdat dat meer mogelijkheden geeft met slim laden/ontladen met een dynamisch contract. Enige nadeel is dat ik 1-fase systeem moet hebben met max 3.6kW vermogen --> maximaal 75A laden/ontladen. Duurt dan een goeie 9 uur om de batterij volledig te laden / ontladen.

Sluipverbruik hier ligt rond de 300-400W. WP aan is ~ 2.2 kW. EV laden is met 3.6kW. In de meeste gevallen moet ik dan wel het totale huisverbruik kunnen uitbalanceren met 3.6kW.

Zie ik iets groots over het hoofd?

[habbekrats]

@Yaldair Neem je toch een MP II 6k5 100A laden, wel wat duurder natuurlijk. Je hoeft natuurlijk ook niet de batterij elke dag helemaal leeg te maken.

[cyclone]

@Yaldair
Als je met meerdere accu’s gaat werken moet je die ergens op een busbar aan elkaar knopen die mis ik.
Tevens lijkt mij 100 euro voor bekabeling te laag ingeschat, dikke dc kabels zijn verre van goedkoop behoeven ook specifiek gereedschap om af te werken.
En ook de personen zijn niet goedkoop.

Maar zonder jouw specifieke situatie/ ontwerp laat zich dat lastig inschatten.

Maar ik was voor mijn bekabeling AC en DC veel meer kwijt (let wel 3 fase Victron en 3 accu’s) dan jouw begrote 100 euro.

[edit]
Eventjes snel gekeken maar mijn bestellingen bij Elektramat, en bij elkaar is dat al een dikke 800 euro aan kabels / kabelschoenen en wat uitbreiding van mijn onderverdeelkast.

[ Voor 15% gewijzigd door cyclone op 17-09-2025 11:20 ]

[reneeke1970]

Yaldair schreef op dinsdag 16 september 2025 @ 23:31:
Even een opvolging van mijn post in april ergens waar ik de TVT probeerde te bepalen van een diy batterij. Ik heb het nu wat anders aangevlogen, uitgaande van een 1 fase victron met 16 of 32kwh EVE MB31 batterij.

Huidig kooplijstje is:

code:

Item    Cost (32kwh)
Yixiang v2  778
Eve MB31    2142
Multiplus 2 700
Smart shunt 75
USB singleport VE.Direct + 1VE.Direct kabels (duppla)   30
Victron battery switch  35
victron mk3 usb 65
buck converter (60V 5V) 14
schneider 24 leeg groepenkast   50
T-fuse 110A * 2 80
T-fuse houder * 2   100

Voor 2x 16kwh batterij kom ik op een groffe 4100 euro. Misschien iets meer materiaal (kabels e.d.) --> 4200 euro. Voor 1x16kwh kom ik rond de 2600 euro uit. Ik weet niet of ik nog grote dingen mis in dit overzicht?

Nu heb ik in dsmr-reader een export gedaan van sept-2024 t/m 31 aug. 2025. Ik heb een EV + WP thuis en 7.8 + 5.04 kWp aan zonnepanelen. Vervolgens heb ik op dagbasis gekeken welke dagen:

(teruglevering > consumptie) && (consumptie < 32 kwh || 16 kwh).

Dit zou op dagbasis moeten aangeven welke dagen ik de batterij kan opladen en de oorspronkelijke netconsumptie kan wegstrepen.

Ik krijg dan:
204 dagen in het jaar waar mijn teruglevering groter was dan mijn netafname
287 dagen in het jaar waar mijn netafname lager lag dan 30 kwh
175 dagen in het jaar waar mijn netafname lager lag dan 15 kwh
202 dagen in het jaar waar mijn teruglevering groter was dan mijn netafname EN netafname lager lag dan 30kwh
161 dagen in het jaar waar mijn teruglevering groer was dan 15 kwh EN netafname lager lag dan 15 kwh

Rekening houdend met een elektriciteitstarief (fixed) van 24ct is mijn "winst" dan ~ 550 euro / jaar voor het 32 kwh systeem en ~330 euro voor het 16 kwh systeem.

In beiden gevallen kom ik dan op een TVT van ongeveer 7.5 - 8 jaar. Ik vermoed dan dat ik eigenlijk voor een 32kwh batterij moet gaan omdat dat meer mogelijkheden geeft met slim laden/ontladen met een dynamisch contract. Enige nadeel is dat ik 1-fase systeem moet hebben met max 3.6kW vermogen --> maximaal 75A laden/ontladen. Duurt dan een goeie 9 uur om de batterij volledig te laden / ontladen.

Sluipverbruik hier ligt rond de 300-400W. WP aan is ~ 2.2 kW. EV laden is met 3.6kW. In de meeste gevallen moet ik dan wel het totale huisverbruik kunnen uitbalanceren met 3.6kW.

Zie ik iets groots over het hoofd?

Waarom geen mb56 ?
Heb je maar één bms nodig, minder kabel. Moet je alleen zelf kist maken want geloof niet dat die te koop zijn. Toch wel, zie link beneden Ben je voor 2750 klaar. Cellen kost bij wistek 2170 thuis bezorgt

[Hermarcel]

reneeke1970 schreef op woensdag 17 september 2025 @ 08:42:
[...]

Waarom geen mb56 ?
Heb je maar één bms nodig, minder kabel. Moet je alleen zelf kist maken want geloof niet dat die te koop zijn. Ben je voor 2400 klaar. Cellen inclusief bms 300a kost bij wistek 2270 thuis bezorgt

YouTube: World's First MB56 DIY Kit from YIXIANG. How good is it and... does ...

[reneeke1970]

Hermarcel schreef op woensdag 17 september 2025 @ 08:50:
[...]

YouTube: World's First MB56 DIY Kit from YIXIANG. How good is it and... does ...

Aha, dank u, mooi kistje...

[Yaldair]

@reneeke1970, @Hermarcel mb56 zat ik ook te overwegen. Verkopen ze ook bij NKON, en dan inderdaad de YIXIANG kit. Hij lijkt me alleen erg groot/massive om mee bezig te zijn. Verschil in prijs was niet zo groot dus vandaar dat ik zat te denken om toch maar twee boxen te maken. 2 batterijen in parallel, dan moet daar eventueel nog een fuse tussen(?) en heb ik toch eigenlijk geen busbar nodig? Kan wel, maar dan heb je meer kabellengte nodig. Twijfel of er uberhaupt nog een fuse nodig is tussen de 2 YIXIANG boxen, aangezien ze al een DC-breaker hebben. Maar dat ben ik nog aan het uitzoeken

[Japie.G]

Als je, zoals ik, al yixiangs met mb31's hebt draaien, zou ik er dan zo'n mb56 box parallel bij kunnen draaien? of krijg ik dan problemen ivm andere laad en ontlaadstromen voor die mb56 cellen? wel heel interessant zo'n 32kwh box.

[Hermarcel]

@Japie.G
Belangrijk bij parallel schakelen:
- Zelfde cel-chemie
- Zelfde aantal cellen in serie

- Zowel de MB31 als de MB56 zijn prismatische LiFeP04 cellen:
- Beide accu's hebben 16 cellen in serie:

Geen probleem dus.

[Japie.G]

Hermarcel schreef op woensdag 17 september 2025 @ 10:34:
@Japie.G
Belangrijk bij parallel schakelen:
- Zelfde cel-chemie
- Zelfde aantal cellen in serie

- Zowel de MB31 als de MB56 zijn prismatische LiFeP04 cellen:
- Beide accu's hebben 16 cellen in serie:

Geen probleem dus.

Dacht ik al, top. Dus de bms van de mb56box kan ik gewoon doorkoppelen aan mijn bestaande bms’en en de mb56 box zelf op een vrije poort van mijn lynx class t power in schroeven.

Ik heb een leuk doel om te sparen zie ik. Ga ik volgend jaar ofzo zo’n pack erbij zetten. Wat een k*t hobby dit, kost geld hahaha. Maar wel leuk man.

Vanaf 2027 ga ik ook de ev grotendeels uit de batterij laden, dus kan een extra 32kwh pack geen kwaad.

[Hermarcel]

@Japie.G
Ik weet niet of doorkoppelen zo'n goed idee is. Beter elke accu voorzien van de juiste zekering en zelfstandig naar de busbar.
Zowel de MB31 als de MB56 kennen een continue laad- en ontlaad-stroom van 0,5P. Voor nieuwe cellen betekent dit 157A (MB31) en 280A (MB56). Als je de accu's doorkoppelt en "stevig" wil gebruiken zal je bekabeling 157A + 280A = 437A moeten kunnen verwerken. Omdat zowel de MB31 als de MB56 in de praktijk een wat hogere capaciteit hebben dan op het label staat (en 0,5P dus ook wat hoger is), zou je de parallel-schakeling af kunnen zekeren op 450-500A. En dan met een zekering die de bijbehorende kortsluitstroom gegarandeerd veilig kan onderbreken.

Die MB56 is een beest. Persoonlijk zou ik kiezen voor tweemaal MB31. MB31 is ook al beestachtig. Onderschat de stromen niet alsjeblieft.

Edit: ff gecheckt: De Victron tabellen voor DC bekabeling gaan "maar" tot 360A en schrijven dan al 120mm² voor...

[ Voor 12% gewijzigd door Hermarcel op 17-09-2025 11:09 ]

[reneeke1970]

Japie.G schreef op woensdag 17 september 2025 @ 09:41:
Als je, zoals ik, al yixiangs met mb31's hebt draaien, zou ik er dan zo'n mb56 box parallel bij kunnen draaien? of krijg ik dan problemen ivm andere laad en ontlaadstromen voor die mb56 cellen? wel heel interessant zo'n 32kwh box.

De werkelijk gemeten capaciteit is groter bij de mb56,en de interne weerstand is een derde lager van de mb56 dus ik persoonlijk zou het niet doen

[reneeke1970]

Yaldair schreef op woensdag 17 september 2025 @ 09:34:
@reneeke1970, @Hermarcel mb56 zat ik ook te overwegen. Verkopen ze ook bij NKON, en dan inderdaad de YIXIANG kit. Hij lijkt me alleen erg groot/massive om mee bezig te zijn. Verschil in prijs was niet zo groot dus vandaar dat ik zat te denken om toch maar twee boxen te maken. 2 batterijen in parallel, dan moet daar eventueel nog een fuse tussen(?) en heb ik toch eigenlijk geen busbar nodig? Kan wel, maar dan heb je meer kabellengte nodig. Twijfel of er uberhaupt nog een fuse nodig is tussen de 2 YIXIANG boxen, aangezien ze al een DC-breaker hebben. Maar dat ben ik nog aan het uitzoeken

Iedere accu een zekering plaatsen voor kortsluiting. Busbar is niet nodig nee, gewoon met kabels parallel verbinden en je omvormer kruislings aansluiten .
De box voor mb56 heeft al een zekering, de box voor mb31 weet ik niet

[Japie.G]

Hermarcel schreef op woensdag 17 september 2025 @ 11:03:
@Japie.G
Ik weet niet of doorkoppelen zo'n goed idee is. Beter elke accu voorzien van de juiste zekering en zelfstandig naar de busbar.
Zowel de MB31 als de MB56 kennen een continue laad- en ontlaad-stroom van 0,5P. Voor nieuwe cellen betekent dit 157A (MB31) en 280A (MB56). Als je de accu's doorkoppelt en "stevig" wil gebruiken zal je bekabeling 157A + 280A = 437A moeten kunnen verwerken. Omdat zowel de MB31 als de MB56 in de praktijk een wat hogere capaciteit hebben dan op het label staat (en 0,5P dus ook wat hoger is), zou je de parallel-schakeling af kunnen zekeren op 450-500A. En dan met een zekering die de bijbehorende kortsluitstroom gegarandeerd veilig kan onderbreken.

Die MB56 is een beest. Persoonlijk zou ik kiezen voor tweemaal MB31. MB31 is ook al beestachtig. Onderschat de stromen niet alsjeblieft.

Edit: ff gecheckt: De Victron tabellen voor DC bekabeling gaan "maar" tot 360A en schrijven dan al 120mm² voor...

Uiteraard, elke accu zelfstandig op de busbar (lees vrije poort op mijn lynx class t power in). Doorkoppelen bedoel ik alleen de bms’en voor de onderlinge communicatie.

Heb nu 3x yixiang mb31 box, allemaal
Met eigen 70mm2 kabels naar lynx class T power in ;-). Geen onderschattingen hier.

Mijn initiële vraag ging eigenlijk meer over het verschil in IR, en of dat wel zomaar erbij zou kunnen. Of gaat hij dan eerst de mb56 leegtrekken en daarna pas de andere boxen. Heb nu alles op exact dezelfde ir aangesloten. Rekening houdend met kabel lengtes, kruislinks aangesloten op de busbars etc. Ze lopen nu exact parallel leeg, maar eigenlijk weet ik niet of de bms dat zo organiseert of dat dat komt door mijn übernette aansluiting met exact evenlange/gelijke IR stroomkringen..

[ Voor 18% gewijzigd door Japie.G op 17-09-2025 13:12 ]

[Hermarcel]

@Japie.G
Ik heb zelf drie jk-inverter bms'sen. Maar alledrie V15. Ik verwacht dat de mb56 box een V19 bevat. Dat zou moeten samenwerken maar ik heb er geen ervaring mee en lees hier en daar dat er issues zijn. Maar misschien zijn die allang fixed.

Edit: Bij mij zijn de bms'sen gekoppeld aan een Victron Cerbo GX.

[ Voor 12% gewijzigd door Hermarcel op 17-09-2025 13:16 ]

[cyclone]

@Hermarcel Ik heb 2 V15 JK's en 1 V19.
Ben er niet enthousiast over, SoC berekening komt totaal niet overeen, en de V19 loopt structureel uit de pas met mijn V15's.
Heb dit weekend setup gewijzigd en de V19 master gemaakt en direct aan de Cerbo (hiervoor was dat 1 van mijn 2 V15's) maar ook dat levert eigenlijk geen verbetering op.

Als ik een goeie deal tegen kom worden het allemaal V15's of V19's

[Hermarcel]

@cyclone
Ja, veel bms'sen schijnen moeite te hebben met soc-bepaling. Is ook niet het makkelijkste bij LiFeP04. Daarom heb ik een Victron Smartshunt toegepast. De SOC's van de bms'sen negeer ik.

[mathiasc]

Ik ben ook aan het twijfelen over een een "chinese" thuisbatterij, echter zie je bij veel DIY kits dat men de MB31 EVE 314ah's aanbieden.

Echter als je preassembled vraagt (wat ik "makkelijker", maar niet "per sé" wil) , bvb de seplos V4, zijn het telkens andere cellen; CORNEX, of bij de aanbieding hier bovenaan SUNWODA.

Hoe schelen deze batterijen tov de EVE's en wat zijn de voor/nadelen van deze "andere" merken? ok, de cellen zijn iets goedkoper, maar ze hebben allen 314ah, 8000cycli, zijn allemaal grade A (binnen hun eigen merk dan vermoed ik), enz ...

Zijn er mensen die hier iets zinnigs kunnen over zeggen?

[ Voor 5% gewijzigd door mathiasc op 17-09-2025 13:32 ]

[cyclone]

Hermarcel schreef op woensdag 17 september 2025 @ 13:21:
@cyclone
Ja, veel bms'sen schijnen moeite te hebben met soc-bepaling. Is ook niet het makkelijkste bij LiFeP04. Daarom heb ik een Victron Smartshunt toegepast. De SOC's van de bms'sen negeer ik.

Als je dat doet en de shunt hebt (dat is overigens ook nog een oplossing inderdaad) dan kun je de BMS en gewoon mixen. Mijn Accu's blijven qua voltage wel prima bij elkaar. Enige wat zo nu en dan vastloopt is als ik opeens heel veel zon krijg en de laadstroom flink oploopt waardoor de V19 eigenlijk altijd als eerste in een over current alarm schiet.

[Hermarcel]

@Japie.G
De stroom wordt verdeeld over de verschillende accu's.
Stel dat er 100A uit de mb16 én 100A uit de mb56 wordt gehaald. Dan zal de mb16 sneller zakken in spanning want zijn capaciteit is lager en dus eerder leeg. Maar zodra de spanning van de mb16 lager wordt dan de spanning van de mb56 (millivolts), zal de stroom uit de mb16 ietsjes afnemen en uit de mb56 iets toenemen. Dat herstelt de balans weer.
Bij laden gebeurt iets soortgelijks: de mb16 zal eerder vol zijn en zijn (haar?) spanning zal stijgen. Daardoor zal de stroom "liever" naar de mb56 lopen en wordt de zaak weer rechtgetrokken.
In de praktijk merk je hier niks van.
Wel even opletten bij het aansluiten: zorg ervoor dat alle accu,'s ongeveer dezelfde spanning hebben. Je wil niet dat de ene accu zich fors in de andere gaat ontladen.

Of 70mm² voldoende is voor de mb56 hangt van je T-Class fuse af.

[Hermarcel]

@cyclone
Voor mij is een bms alarm onder normale omstandigheden (geen kortsluiting ofzo) ongewenst. Ik wil dat er wordt teruggeregeld voordat het zover is. Kun je niet spelen met maximum charge current op de Cerbo?
