Zelf een powerwall bouwen

[habbekrats]

Flappie schreef op maandag 14 juli 2025 @ 18:01:
[...]

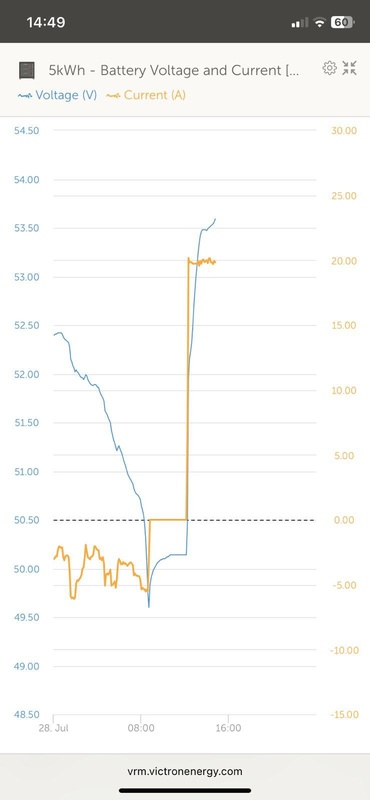

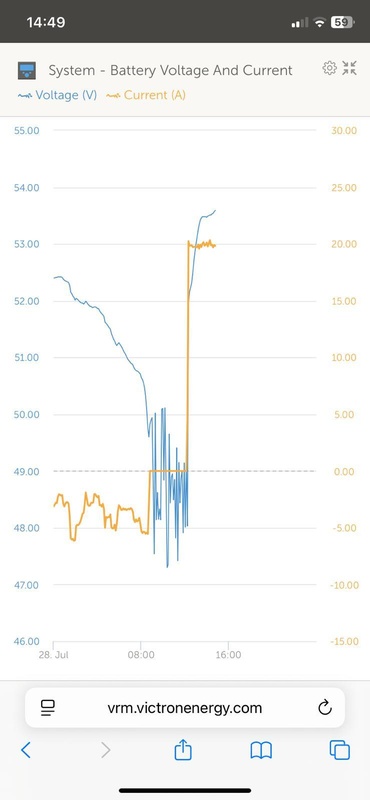

Ik heb de battery monitor op mijn JK-BMS gezet ipv de Multiplus. Dat was de oplossing

Ik heb de jk-bms nu in de DVCC Controlling bms aangezet.

De multiplus zegt nu tijdens laden: externe besturing.
Ik heb 2 batterij sets en 2 jk-bms In de jk-bms die de victron bestuurt heb ik de RCV en RVF time langer gezet dan de andere BMS. Mijn 2e accu begon namelijk uit de pas te lopen was 20% achter in een paar weken.

[reneeke1970]

Wat een genot om te zien, de victron 48/250/100 gooit de accu vol met 2 a 2.5 procent verlies, 300 of 3500 watt maakt daarbij geen verschil, vervolgens haalt de mp het er weer met 5 procent verlies uit(1200 watt ), rte van 92.5 ,ben zeer tevreden

[tijmeng]

Ik heb voor een nette prijs 3s4p modules gevonden opgebouwd uit 100Ah lifepo4 cellen. De modules komen uit een test EV met amper cycli. De modules zijn dichte boxen. Elke cell dus appart aansturen gaat niet. In hoeverre is het parallel plaatsen van losse cellen een issue? In EVs gebeurd het zeer vaak en zijn cellen bijna altijd parallel geplaatst binnen een module. Ik zou 5 modules in serie gaan plaatsen achter een 15s BMS.

Ik begrijp dat bij een cell defect de andere 3 cellen de volle lading krijgen. Ik ga het complete pack maar met 0.2C laden, dus mocht er een cell stuk gaan of zelfs 3 van de 4, dan krijgt die individuele cell toch max 0.8C te verduren. Of zie ik nu iets over het hoofd?

[ Voor 24% gewijzigd door tijmeng op 15-07-2025 21:54 ]

[MrFish]

tijmeng schreef op dinsdag 15 juli 2025 @ 21:46:
Ik heb voor een nette prijs 3s4p modules gevonden opgebouwd uit 100Ah lifepo4 cellen. De modules komen uit een test EV met amper cycli. De modules zijn dichte boxen. Elke cell dus appart aansturen gaat niet. In hoeverre is het parallel plaatsen van losse cellen een issue? In EVs gebeurd het zeer vaak en zijn cellen bijna altijd parallel geplaatst binnen een module. Ik zou 5 modules in serie gaan plaatsen achter een 15s BMS.

Ik begrijp dat bij een cell defect de andere 3 cellen de volle lading krijgen. Ik ga het complete pack maar met 0.2C laden, dus mocht er een cell stuk gaan of zelfs 3 van de 4, dan krijgt die individuele cell toch max 0.8C te verduren. Of zie ik nu iets over het hoofd?

Je ziet over het hoofd dat er in een cel interne kortsluiting kan ontstaan. Als je cellen parallel gaat zetten (zonder zekering), dan wordt dus de energie van die andere cellen in die ene cel gedumpt. Dat wil ik niet meemaken.

[cj1]

Berke84 schreef op donderdag 10 juli 2025 @ 16:57:
... werd me aangeraden om de schakelaar te combineren met de stud in de afbeelding hieronder waardoor de krachten van de kabel worden weggenomen van de schakelaar, hiermee was dit probleem finaal opgelost bij mij.

Begrijp ik goed dat er een soort trekontlasting op de accukabels moet komen?
Zodat ze min of meer zonder trekkrachten op de schakelaar gemonteerd worden?
Hoe heb je die combinatie tussen schakelaar en die stud gemaakt? Foto?

[cj1]

Snamkob1994 schreef op donderdag 10 juli 2025 @ 16:34:
...Solis S6-EH3P8K02... Het idle-vermogen van de omvormer is ongeveer 30 W (uit de batterij) wanneer ik via de registers de omvormer uitschakel (waarbij het netkoppelingrelais uitschakelt). Als het relais aanstaat, verbruikt de omvormer ongeveer 40 W vanuit het net.

Wat is het idle vermogen van de omvormer opgenomen uit de batterij in eiland bedrijf?
Dus wel 230VAC spanning op de uitgang, geen belasting, geen netkoppeling...

(T.b.v. meetonnauwkeurigheid: met welke meter precies heb je dit gemeten, en indien van toepassing in welk bereik?)

[BenSKIP]

tijmeng schreef op dinsdag 15 juli 2025 @ 21:46:
Ik heb voor een nette prijs 3s4p modules gevonden opgebouwd uit 100Ah lifepo4 cellen. De modules komen uit een test EV met amper cycli. De modules zijn dichte boxen. Elke cell dus appart aansturen gaat niet. In hoeverre is het parallel plaatsen van losse cellen een issue? In EVs gebeurd het zeer vaak en zijn cellen bijna altijd parallel geplaatst binnen een module. Ik zou 5 modules in serie gaan plaatsen achter een 15s BMS.

Ik begrijp dat bij een cell defect de andere 3 cellen de volle lading krijgen. Ik ga het complete pack maar met 0.2C laden, dus mocht er een cell stuk gaan of zelfs 3 van de 4, dan krijgt die individuele cell toch max 0.8C te verduren. Of zie ik nu iets over het hoofd?

Als je geen BMS op cel niveau aansluiten kan, dan zou ik niet met deze packs in zee gaan.
Weet je HEEL zeker dat het LFP betreft? Er zijn nog maar relatief weinig EVs die LFP bevatten.
3s4p bevat 12 cellen, hoe voorspel jij welke cel van deze 12 defect gaat zodat er slechts 0,8C belasting gaat plaatsvinden?
Ik denk dat je qua C rating heel wat over het hoofd ziet. Je spreekt immers slechts over het laden maar niet over het ontladen. Als niet elke cell met een BMS beveiligd is kunnen er veel meer scenario's voordoen dan jij hier beschrijft. Kans op loaddump dus de volledige load op 1 cell, dat gaat RUIM over de maximale C rating heen.
Je hebt dus veel meer slimme BMSn nodig dan je denkt.
Zou of je plan, of je cellen een zwiep geven, want dit kan niet goed gaan.

[tijmeng]

BenSKIP schreef op woensdag 16 juli 2025 @ 04:51:
[...]


Als je geen BMS op cel niveau aansluiten kan, dan zou ik niet met deze packs in zee gaan.
Weet je HEEL zeker dat het LFP betreft? Er zijn nog maar relatief weinig EVs die LFP bevatten.
3s4p bevat 12 cellen, hoe voorspel jij welke cel van deze 12 defect gaat zodat er slechts 0,8C belasting gaat plaatsvinden?
Ik denk dat je qua C rating heel wat over het hoofd ziet. Je spreekt immers slechts over het laden maar niet over het ontladen. Als niet elke cell met een BMS beveiligd is kunnen er veel meer scenario's voordoen dan jij hier beschrijft. Kans op loaddump dus de volledige load op 1 cell, dat gaat RUIM over de maximale C rating heen.
Je hebt dus veel meer slimme BMSn nodig dan je denkt.
Zou of je plan, of je cellen een zwiep geven, want dit kan niet goed gaan.

Dank! Het betreft deze modules:
https://link.marktplaats....tm_campaign=socialbuttons

Nette prijs, maar dus maar niet doen. Vraag mij dan nog steeds wel af waarom parallel schakelen in menig ev batterij zonder fusee tussen de cellen wel prima is. Ook in lifepo batterijen zoals die van byd of de laatste tesla's.

[BenSKIP]

tijmeng schreef op woensdag 16 juli 2025 @ 08:46:
[...]

Dank! Het betreft deze modules:
https://link.marktplaats....tm_campaign=socialbuttons

Nette prijs, maar dus maar niet doen. Vraag mij dan nog steeds wel af waarom parallel schakelen in menig ev batterij zonder fusee tussen de cellen wel prima is. Ook in lifepo batterijen zoals die van byd of de laatste tesla's.

Elke EV heeft een VEEL uitgebreidere BMS. Ook die meten gewoon op cel niveau. In mijn EV kan ik ook middels OBD2 elke cel monitoren. Dat die electronica hier ontbreekt is voor mij al een rode vlag.

[Berke84]

cj1 schreef op dinsdag 15 juli 2025 @ 22:50:
[...]


Begrijp ik goed dat er een soort trekontlasting op de accukabels moet komen?
Zodat ze min of meer zonder trekkrachten op de schakelaar gemonteerd worden?
Hoe heb je die combinatie tussen schakelaar en die stud gemaakt? Foto?

Ja correct, het is een soort trekontlasting zodat er geen kracht op de studs van de schakelaar komt. De link tussen de stud & de schakelaar wordt gemaakt door een soort korte busbar, Zie pagina 37 & 39 van hun documentatie: https://docs.navico.com/view/777950233/

[Aziona]

Ik wil eigenlijk een batterij lader/tester aanschaffen. Ik lees hier steeds iets over de A40L wat mag dat kosten? Zijn het op Alie allemaal betrouwbare versies of zitten er ook neppe versies tussen?

[cj1]

Berke84 schreef op woensdag 16 juli 2025 @ 11:12:
[...]
... De link tussen de stud & de schakelaar wordt gemaakt door een soort korte busbar, Zie pagina 37 & 39 van hun documentatie: https://docs.navico.com/view/777950233/

Gevonden:

[BenSKIP]

@Aziona De ZKEtech A40L is niet goedkoop. Je moet de reviews goed bekijken en een partij kiezen die deze eerder VEEL verkocht heeft.
Kijk om te beginnen even naar de volgende twee.:
https://nl.aliexpress.com...%3Asearch%7Cquery_from%3A
https://nl.aliexpress.com...herSeller%7Cquery_from%3A
Vraag vooraf ook goed wat de garantie regels zijn. Vraag of de set compleets is. Op afbeelding mis ik de bekabeling. Vraag ook naar de wijze van inpakken. Bubblewrap is niet voldoende. De machine is zwaar. Minimaal bubblewrap, piepschuim en volledig in laten tapen.
Ik zou in dit geval voor de laatste gaan. 1000x eerder verkocht.

HERSTEL..... de shop heeft pas 1000 verkopen gedaan en NUL ZKEtech verkocht. (Iets te vluchtig gekeken!)

[ Voor 110% gewijzigd door BenSKIP op 16-07-2025 13:16 ]

[Japie.G]

Erdna86 schreef op woensdag 23 april 2025 @ 09:15:
Na een tijd van maanden lang meelezen, ontwerpen en nadenken is nu dan mijn ESS zo goed als klaar. Ik ben er best een beetje trots op en wil het hier delen om ook andere op weg te kunnen helpen.

Setup:
3x MultiPlus II 5000
SolarEdge 10k
30x Zonnepanelen 11kWp
Cerbo GX
Victron GX Touch 70
AV Access 4KEX70-L HDMI-extender
Lynx Distributor
Lynx Class-T power IN
1000a SmartShunt
Tesla wallcharger (wordt nog vervangen door Victron EVCS)
VM-3P75
EM-540
Yixiang DIY box met JKBMS
16x EVE MB31 314ah cellen
HikVision thermal domecamera (brandhaard detectie) DS2TD1217-2/PA

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

mooie setup! Waar hangt je energiemeter? In de reguliere meterkast? En heb je dan een kabel vanaf daar naar de Cerbo lopen?

[SpongeRob]

Ook lekker dan, ik wil 16 lfp cellen bestellen bij nkon.nl en had deze al in m'n winkelwagentje gelegd. Ik ben nu toevallig in de buurt de komende dagen en dat leek me dus ideaal om de verzendkosten van bijna €80,- uit te sparen.
Nu blijkt dat ze een aanpassing hebben gedaan en je tegenwoordig alleen maar bestellingen van minimaal €800,- af kunt halen... Mijn bestelling zou voor €766,nogwat zijn, dus is er geen mogelijkheid om het af te halen...
Op deze manier wordt het via Alibaba bestellen wel aantrekkelijker.

Edit: Later op de dag heb ik m'n bestelling alsnog gewoon kunnen doen, wellicht hebben ze het minimum bestelbedrag voor afhalen weer verlaagd.

[ Voor 12% gewijzigd door SpongeRob op 17-07-2025 19:19 . Reden: Aanvulling ]

[HyperBart]

SpongeRob schreef op woensdag 16 juli 2025 @ 14:50:
Ook lekker dan, ik wil 16 lfp cellen bestellen bij nkon.nl en had deze al in m'n winkelwagentje gelegd. Ik ben nu toevallig in de buurt de komende dagen en dat leek me dus ideaal om de verzendkosten van bijna €80,- uit te sparen.
Nu blijkt dat ze een aanpassing hebben gedaan en je tegenwoordig alleen maar bestellingen van minimaal €800,- af kunt halen... Mijn bestelling zou voor €766,nogwat zijn, dus is er geen mogelijkheid om het af te halen...
Op deze manier wordt het via Alibaba bestellen wel aantrekkelijker.

Kijk eens of je niet toevallig dan ook een Cerbo of wat klein materiaal nodig hebt.
Ik meen mij te herinneren dat ik toen ook wat bij NKON besteld heb maar meer dan alleen de cellen.

[SpongeRob]

HyperBart schreef op woensdag 16 juli 2025 @ 14:53:
[...]


Kijk eens of je niet toevallig dan ook een Cerbo of wat klein materiaal nodig hebt.
Ik meen mij te herinneren dat ik toen ook wat bij NKON besteld heb maar meer dan alleen de cellen.

Helaas hebben ze niets op voorraad wat ik nog nodig zou kunnen hebben.

[cyclone]

Trakteer je zelf op kwalitatief wat betere cellen :-)
Kom je misschien paar tientjes duurder uit maar heb je wel beter spul en je celletjes op tijd.

Ik denk graag in mogelijkheden :-)
Want je kunt nu wel Ali roepen, maar die leveren sowieso niet meer op tijd, en is de kwaliteit ook 1 grote gok.

Bij NKON koop je gewoon goed spul, en fatsoenlijke service.

En behalve dat, je bent binnenkort in de buurt, dus lekker in Brabant dat alleen al moet je een goed humeur geven toch het vooruitzicht dat je weer naar de mooiste province van Nederland mag !

[SpongeRob]

cyclone schreef op woensdag 16 juli 2025 @ 15:05:
Trakteer je zelf op kwalitatief wat betere cellen :-)
Kom je misschien paar tientjes duurder uit maar heb je wel beter spul en je celletjes op tijd.

Ik denk graag in mogelijkheden :-)
Want je kunt nu wel Ali roepen, maar die leveren sowieso niet meer op tijd, en is de kwaliteit ook 1 grote gok.

Bij NKON koop je gewoon goed spul, en fatsoenlijke service.

En behalve dat, je bent binnenkort in de buurt, dus lekker in Brabant dat alleen al moet je een goed humeur geven toch het vooruitzicht dat je weer naar de mooiste province van Nederland mag !

Ik vind 3 tientjes per cel (!) wel wat teveel verschil om dat goed te praten.lk heb geen haast met de cellen, masr ik dacht op deze manier mooi de verzendkosten te kunnen besparen.
Brabant is dan inderdaad wel de mooiste provincie van Nederland, in Frankrijk is het ook niet slecht vertoeven.

[cyclone]

@SpongeRob ben nu wel benieuwd welke cellen jij bij NKON kan kopen en die bij ALi 30 euro per stuk (inclusief shipping) goedkoper bij jou thuis staan.

Heb onlangs al eerder dit aan de kaak gesteld bij iemand die hetzelfde beweerde, maar die trok uiteindelijk zijn keutel in.

Gaat overigens hier niet om mijn gelijk te krijgen maar als jij daadwerkelijk zo goedkoop aan je cellen kunt komen dan zullen daar vast meer forum genoten van willen mee profiteren.

[hood]

Voor Eve MB31 ben ik ongeveer 10 euro goedkoper uitgekomen bij ali ipv Nkon. Daarvoor heb ik met wat vrienden wel 192 cellen moeten afnemen.😅

Nkon heeft erg goede prijzen maar moet natuurlijk zelf ook wat verdienen. Eerdere bestellingen heb ik wel bij Nkon gedaan maar omdat ik nu nog gunstiger kon inkopen toch bij ali uitgekomen.

[reneeke1970]

SpongeRob schreef op woensdag 16 juli 2025 @ 14:56:
[...]


Helaas hebben ze niets op voorraad wat ik nog nodig zou kunnen hebben.

Kijk je toch bij wistek,beetje goedkoper en binnen drie dagen in huis vanuit polen

[ger356]

cyclone schreef op woensdag 23 april 2025 @ 11:44:
@sandergar Dank voor deze info, die had ik even volledig gemist en zou voor vaste kern YMVK kabel gekozen hebben. Dit is dus niet aanbevolen Hier screenshot ter referentie voor mede / toekomstige bouwers uit jouw bron document

[Afbeelding]

Toch goed om nog eens door oude posts te gaan, want deze had ik volkomen gemist. Ga toch ook nog een keer door dat hele document van Victron. Vraag met wel 2 dingen af:
In het fotootje staat geen echte massieve kern, maar een kern die bestaat uit een paar dikke kernen. Zou een echte massieve kern (4mm2) dan wel mogen/kunnen?
Als je echt flexibele kabels gebruikt, moet je ze dan zonder adereindhuls aansluiten? Gaat tegen mijn gevoel in.

[Snamkob1994]

cj1 schreef op dinsdag 15 juli 2025 @ 22:59:
[...]


Wat is het idle vermogen van de omvormer opgenomen uit de batterij in eiland bedrijf?
Dus wel 230VAC spanning op de uitgang, geen belasting, geen netkoppeling...

(T.b.v. meetonnauwkeurigheid: met welke meter precies heb je dit gemeten, en indien van toepassing in welk bereik?)

Ik heb de omvormer nog nooit getest in eiland bedrijf, ik dacht als het tzt ooit nodig is dan kan ik het relatief makkelijk omschakelen. Maar ik zal binnenkort het eens testen en dan laat ik je wat weten.

Wat betreft meetnauwkeurigheid, voor de DC side heb ik de stroom en spanningen die worden gerapporteerd door het BMS vergeleken met de waardes die door een Fluke 325 stroomtang werden gemeten. Aan de AC kant heb ik een tijd terug het gemeten vermogen door de Solis vergeleken met een Eastron SDM630 energiemeter die tijdelijk ervoor zat.

[SpongeRob]

cyclone schreef op woensdag 16 juli 2025 @ 16:49:
@SpongeRob ben nu wel benieuwd welke cellen jij bij NKON kan kopen en die bij ALi 30 euro per stuk (inclusief shipping) goedkoper bij jou thuis staan.

Heb onlangs al eerder dit aan de kaak gesteld bij iemand die hetzelfde beweerde, maar die trok uiteindelijk zijn keutel in.

Gaat overigens hier niet om mijn gelijk te krijgen maar als jij daadwerkelijk zo goedkoop aan je cellen kunt komen dan zullen daar vast meer forum genoten van willen mee profiteren.

Ik bedoelde dat die kwalitatief wat betere cellen waar je naar verwees en die momenteel op voorraad zijn bij Nkon letterlijk 3 tientjes per stuk duurder zijn.
Als ik een adres had waar de cellen nog eens 3 tientjes goedkoper zijn dan bij Nkon, had ik ze daar wel gelijk besteld.

Overigens heb ik de cellen alsnog kunnen bestellen met ophalen ondanks dat het bestelbedrag niet boven de €800,- uitkwam.
Misschien dat m'n zeur-post hier heeft geholpen (of het feit dat ik even had gebeld waarom het 2 dagen geleden nog wél mogelijk was om m'n bestelling af te kunnen halen).

[BenSKIP]

Ik kreeg een vraag en heb er eigenlijk geen goed antwoord op weten te geven.
Hoe kan je het beste 3 accus parallel laden.
- Gewoon daisy chainen
- verste plus van de min (onder boven)
- Via een busbar
Ik kreeg deze vraag nadat er bij mij was gezien dat ik onder-boven hanteer.
Eerder had ik de daisy-chain en had toen ergens gezien, gehoord, gelezen dat "onder-boven" beter zou zijn.
Via een busbar vind ik persoonlijk teveel gedoe, maar misschien heb ik het helemaal mis.

[luigi87]

reneeke1970 schreef op woensdag 16 juli 2025 @ 18:41:
[...]

Kijk je toch bij wistek,beetje goedkoper en binnen drie dagen in huis vanuit polen

Laatst ook al mijn cellen weggehaald bij Wistec. De prijs was op de website wat te hoog. contact met ze gezocht en een deal gemaakt via Alibaba.
Ik had de cellen 3 dagen later al binnen, echt hele goede cellen op het zicht.

Zitten nu enkele dagen actief in het systeem en doen perfect hun werk, kan Wistec alleen maar aanraden.

[pvg]

BenSKIP schreef op donderdag 17 juli 2025 @ 06:29:
Ik kreeg een vraag en heb er eigenlijk geen goed antwoord op weten te geven.
Hoe kan je het beste 3 accus parallel laden.
- Gewoon daisy chainen
- verste plus van de min (onder boven)
- Via een busbar
Ik kreeg deze vraag nadat er bij mij was gezien dat ik onder-boven hanteer.
Eerder had ik de daisy-chain en had toen ergens gezien, gehoord, gelezen dat "onder-boven" beter zou zijn.
Via een busbar vind ik persoonlijk teveel gedoe, maar misschien heb ik het helemaal mis.

Het doel is de (kabel-)weerstand voor alle accupacks zoveel mogelijk gelijk te krijgen, zodat ook de (ont-)laadstromen zoveel mogelijk gelijk zijn. (Dan gebruik je alle accu’s evenveel.)
Door de accupacks door te lussen en dan plus en min gekruist aan te sluiten, krijgen alle accupacks evenveel kabel(-overgangen) in serie te zien (in theorie iig). Volgens mij is dit de goedkoopste en eenvoudigste manier, MITS elk accupack een eigen zekering/MCCB heeft met voldoende stroomonderbrekingscapaciteit (20 kA ofzo, dus een T-class zekering of een hele dikke MCCB). Dit scheelt je veel kosten aan busbars en kabellengte.

[Slux]

Aziona schreef op woensdag 16 juli 2025 @ 12:01:
Ik wil eigenlijk een batterij lader/tester aanschaffen. Ik lees hier steeds iets over de A40L wat mag dat kosten? Zijn het op Alie allemaal betrouwbare versies of zitten er ook neppe versies tussen?

Ik heb hem hiervandaan was +/-€ 200 incl verzenden, ik koop liever bij alibaba dan een alli, zelfde voor de cellen.

https://www.alibaba.com/p...-buyer.0.0.17b376e9MRkPEL

[reneeke1970]

luigi87 schreef op donderdag 17 juli 2025 @ 08:23:
[...]


Laatst ook al mijn cellen weggehaald bij Wistec. De prijs was op de website wat te hoog. contact met ze gezocht en een deal gemaakt via Alibaba.
Ik had de cellen 3 dagen later al binnen, echt hele goede cellen op het zicht.

Zitten nu enkele dagen actief in het systeem en doen perfect hun werk, kan Wistec alleen maar aanraden.

Exact ook mijn ervaring, heb ze hier niet eens gebalanceerd, zo erin gezet. Bij 3.45 volt lopen ze 14 milli volt uit elkaar, na half uurtje heeft de jk ze op 3 milli volt, uitstekend.

[Slux]

Zelf iets mindere ervaringen gehad met Wistec maar zeker niet slecht.

Ik koop zelf alleen nog maar bij deze.
Nkon (zakelijk gezien goedkoopste i.v.m. BTW aftrek alleen levering is vaak ruk)
Gobel
Qishou
*Wistec paar keer wat dikkere MB31 cellen gehad, MB30 waren perfect.

[ Voor 15% gewijzigd door Slux op 17-07-2025 09:37 ]

[luigi87]

reneeke1970 schreef op donderdag 17 juli 2025 @ 09:11:
[...]

Exact ook mijn ervaring, heb ze hier niet eens gebalanceerd, zo erin gezet. Bij 3.45 volt lopen ze 14 milli volt uit elkaar, na half uurtje heeft de jk ze op 3 milli volt, uitstekend.

zo ook mijn ervaring. ze kwamen binnen en allemaal netjes op dezelfde spanning.
Heb ze ook zonder balanceren erin gezet, en gewacht tot de accupack tot 100% kwam. toen heeft de JK BMS ze allemaal gebalanceerd en zit nu op gelijke kleine afwijkingen.

systeem draait sinds zondag middag en vandaag ga ik voor het eerst full power laden ( de dagen hiervoor max half kracht).

[luigi87]

Slux schreef op donderdag 17 juli 2025 @ 09:35:
Zelf iets mindere ervaringen gehad met Wistec maar zeker niet slecht.

Ik koop zelf alleen nog maar bij deze.
Nkon (zakelijk gezien goedkoopste i.v.m. BTW aftrek alleen levering is vaak ruk)
Gobel
Qishou
*Wistec paar keer wat dikkere MB31 cellen gehad, MB30 waren perfect.

ik heb ook de mb31 cellen, maar totaal geen dikkere cellen in een batch van 48 stuks

[cyclone]

hood schreef op woensdag 16 juli 2025 @ 18:32:
Voor Eve MB31 ben ik ongeveer 10 euro goedkoper uitgekomen bij ali ipv Nkon. Daarvoor heb ik met wat vrienden wel 192 cellen moeten afnemen.😅

Nkon heeft erg goede prijzen maar moet natuurlijk zelf ook wat verdienen. Eerdere bestellingen heb ik wel bij Nkon gedaan maar omdat ik nu nog gunstiger kon inkopen toch bij ali uitgekomen.

Als je grote batches afneemt dan kan dat gunstiger uitpakken, ik prijs NKON ook niet tot in de hemel hoor begrijp me vooral niet verkeerd.
Maar voor de 48 celletjes die ik afneem (en ik denk dat ik dan wel representatief ben voor de meeste zelfbouwers hier) ligt dat voordeel er botweg niet.

Tel daarbij op dat ik al ruim 15 jaar zaken doe met NKON, ik was al klant in de Samenkopen.net tijd (weet niet of iemand zich die website nog kan herinneren maar dat was een mooie tijd).

Kortom ruime ervaring met ze, vind het mooi om te zien dat ze zo enorm zijn gegroeid, en bevestigd mijn gevoel dat je met nette prijzen (dat zijn niet de goedkoopste) ook een nette / fijne service kan verlenen.

En juist omdat ik verwacht dat mijn cellen veel langer mee gaan dan de standaard garantie periode betaal ik dan liever iets extra's om bij een Nederlandse betrouwbare leverancier te kopen (waar ik al lang een relatie mee heb) dan bij een onbekende Chinees.

Neemt niet weg dat deze Chinees misschien ook een nette service levert, maar dat kan ik botweg niet controleren en mijn ervaring met de onbekende Chinees is toch iets minder gunstig dan mijn jarenlange ervaring van NKON.
(Mijn eerste Eneloop batterijen die ik bij hem bestelde werken immers nog steeds ! )

[reneeke1970]

Weet iemand of er voor de victron 3p75..... Losse ct klemmen verkrijgbaar zijn?

[BenSKIP]

Ik heb nog (grote) CT klemmen liggen. Enphase

[reneeke1970]

BenSKIP schreef op donderdag 17 juli 2025 @ 10:14:
Ik heb nog (grote) CT klemmen liggen. Enphase

Hebben die dezelfde waarde dan?
Weet niet of dat uitwisselbaar is?

[cyclone]

reneeke1970 schreef op donderdag 17 juli 2025 @ 09:58:
Weet iemand of er voor de victron 3p75..... Losse ct klemmen verkrijgbaar zijn?

Er zijn wel veel klachten over deze CT's binnen gekomen en imiddels worden er (als ik het goed heb) andere klemmen standaard meegeleverd die minder kwetsbaar zijn (aka waar het plastic vergrendellipje niet afbreekt als je er naar kijkt)

Zou even contact opnemen met de leverancier zodat deze een support case kan inschieten bij Victron (meen dat Victron niet direct met eindgebruikers wil kletsen) om vervangende klemmen te regelen.

Ik heb de mijne zonder issue kunnen installeren (gelukkig) en daarna gezekerd met een extra tiewrap zodat de vergendellipjes ontlast worden.
(Dat pikte ik ergens in de community of hier op tweakers op als tip)

Die Enphase CT's zijn behalve enorm onhandig groot bedoeld voor de Metered Envoy, en niet voor de Victron 3P75 meter, dus lijkt me niet dat ze uitwisselbaar zijn.
En behalve dat Enphase levert niet voor niets nu kleinere CT's gezien die grote echt fucked up zijn om netjes in je verdeelkast te plaatsen.

Even snel voor je gezocht, Victron gebruikt de Kemet C/CT-0810 CT's

[ Voor 21% gewijzigd door cyclone op 17-07-2025 11:08 ]

[reneeke1970]

cyclone schreef op donderdag 17 juli 2025 @ 11:04:
[...]


Er zijn wel veel klachten over deze CT's binnen gekomen en imiddels worden er (als ik het goed heb) andere klemmen standaard meegeleverd die minder kwetsbaar zijn (aka waar het plastic vergrendellipje niet afbreekt als je er naar kijkt)

Zou even contact opnemen met de leverancier zodat deze een support case kan inschieten bij Victron (meen dat Victron niet direct met eindgebruikers wil kletsen) om vervangende klemmen te regelen.

Ik heb de mijne zonder issue kunnen installeren (gelukkig) en daarna gezekerd met een extra tiewrap zodat de vergendellipjes ontlast worden.
(Dat pikte ik ergens in de community of hier op tweakers op als tip)

Die Enphase CT's zijn behalve enorm onhandig groot bedoeld voor de Metered Envoy, en niet voor de Victron 3P75 meter, dus lijkt me niet dat ze uitwisselbaar zijn.
En behalve dat Enphase levert niet voor niets nu kleinere CT's gezien die grote echt fucked up zijn om netjes in je verdeelkast te plaatsen.

Even snel voor je gezocht, Victron gebruikt de Kemet C/CT-0810 CT's

AH dank u, dan zal ik die eens proberen te bemachtigen.
En de mijne zijn niet kapot, ik wil ze juist laten zitten, omdat ze nogal snel kapot gaan.
Wil even op andere lokatie meten, dus als ik er eentje bij heb is het gewoon even wisselen, en laat ik de reeds bestaande zitten, want dat heeft wat gevloek gekost....

[cyclone]

@reneeke1970
Bij Mouser kun je ze bestellen net geen 18 euro per stuk.

[rroetenberg]

prein2 schreef op donderdag 12 december 2024 @ 14:03:
@rroetenberg JKBMS heeft ook zn eigen gekke dingen. Zo geven ze alleen de voltages van de master pack door en heb je dus geen inzicht in de status van je accu via de GX van victron.

Voeg een NEEY 4A active balancer toe aan je Seplos en je hebt een wereldcombi. Daar kan de JK echt niet tegenop.

(Ik heb nu 2 Seplos kasten en ga waarschijnlijk ook uitbreiden met een derde.. )

Alweer een tijd geleden deze post, maar heb jij nog veel moeten verbouwen in je kist om de NEEY werkend te krijgen? Kun je bijvoorbeeld bestaande kabels te gebruiken?

[reneeke1970]

rroetenberg schreef op donderdag 17 juli 2025 @ 11:31:
[...]


Alweer een tijd geleden deze post, maar heb jij nog veel moeten verbouwen in je kist om de NEEY werkend te krijgen? Kun je bijvoorbeeld bestaande kabels te gebruiken?

Als ze dik genoeg zijn voor 4 ampère wel, maar daar vrees ik voor

[prein2]

rroetenberg schreef op donderdag 17 juli 2025 @ 11:31:
[...]


Alweer een tijd geleden deze post, maar heb jij nog veel moeten verbouwen in je kist om de NEEY werkend te krijgen? Kun je bijvoorbeeld bestaande kabels te gebruiken?

Ik heb de Neey aan de achterkant geplaatst (past als de cellen er nog niet in zitten). de kabelboom van de NEEY heb ik los van de kabelboom van de BMS gemaakt. Netjes eraan etc.
Ik heb ook andere busbars overigens. Vind de bijgeleverde echt te dun. Heb dus nieuwe, dikkere, met een apart schroefdraadje voor de meetkabeltjes.

[reneeke1970]

Bij welke temperaturen word het nodig om te koelen?, mijn cellen zitten op 32 graden, bms is het warmst met 34.
Nu is de omgeving al 25 dus veel koelen kan ik niet....

[pvg]

reneeke1970 schreef op donderdag 17 juli 2025 @ 13:58:
Bij welke temperaturen word het nodig om te koelen?, mijn cellen zitten op 32 graden, bms is het warmst met 34.
Nu is de omgeving al 25 dus veel koelen kan ik niet....

Wat zegt de spec van de fabrikant en wat heb je ingesteld in de BMS?

Voor MB31 van EVE wordt 10…45C aangeraden.

[reneeke1970]

pvg schreef op donderdag 17 juli 2025 @ 14:50:
[...]

Wat zegt de spec van de fabrikant en wat heb je ingesteld in de BMS?

Voor MB31 van EVE wordt 10…45C aangeraden.

Das nou eens een goeie vraag, bms is nog standaard, die heeft alleen een lage temp instelling toch....
Ik heb ook eve ,wel de lf280 maar zal vast niet veel uitmaken. Heb even als test mijn speed comfort van de radiator af gehaald, krijgen die een winter en zomer functie haha

[Slux]

reneeke1970 schreef op donderdag 17 juli 2025 @ 09:11:
[...]

Exact ook mijn ervaring, heb ze hier niet eens gebalanceerd, zo erin gezet. Bij 3.45 volt lopen ze 14 milli volt uit elkaar, na half uurtje heeft de jk ze op 3 milli volt, uitstekend.

Meet je de voltage of kijk je naar de strings ?

[BenSKIP]

reneeke1970 schreef op donderdag 17 juli 2025 @ 11:02:
[...]

Hebben die dezelfde waarde dan?
Weet niet of dat uitwisselbaar is?

Welke waardes heb jij nodig?
Dit is de U44001 1823 FALCO

200A
0,5V 45-66Hz

[reneeke1970]

BenSKIP schreef op donderdag 17 juli 2025 @ 19:05:
[...]


Welke waardes heb jij nodig?
Dit is de U44001 1823 FALCO

200A
0,5V 45-66Hz

Mijn waardes zijn onbekend, dus ik zoek maar naar de originele

[reneeke1970]

Slux schreef op donderdag 17 juli 2025 @ 18:51:
[...]

Meet je de voltage of kijk je naar de strings ?

Snap de vraag niet, gaat over voltage per cel natuurlijk als het over balanceren gaat

[reneeke1970]

cyclone schreef op donderdag 17 juli 2025 @ 11:24:
@reneeke1970
Bij Mouser kun je ze bestellen net geen 18 euro per stuk.

En 20 voor verzenden, ik kijk wel verder. Want anders koop ik er liever een hele meter bij

[Slux]

reneeke1970 schreef op vrijdag 18 juli 2025 @ 08:47:
[...]

Snap de vraag niet, gaat over voltage per cel natuurlijk als het over balanceren gaat

Veel mensen kijken naar de waardes van de balance leads die de JK aangeeft maar dat geeft geen goed beeld

[Leipi35]

Slux schreef op vrijdag 18 juli 2025 @ 21:25:
[...]

Veel mensen kijken naar de waardes van de balance leads die de JK aangeeft maar dat geeft geen goed beeld

Ben ik toch benieuwd wat je hier mee bedoeld

[Slux]

Leipi35 schreef op vrijdag 18 juli 2025 @ 22:55:
[...]


Ben ik toch benieuwd wat je hier mee bedoeld

Iemand had het er over dat hij cellen had gekocht en dat hij in de JK kon zien dat ze goed waren, dat kan je zo niet zien of meten.

[ Voor 6% gewijzigd door Slux op 19-07-2025 09:15 ]

[Leipi35]

zodra we alle cellen ingebouwd hebben vertrouw je toch op je bms om alles in goede banen te leiden.

Dus zodra een cel niet goed zou zijn dan merk je dat gauw genoeg .
Maw de bms zal steeds die cell als laagste of hoogste aanwijzen.

Ik heb wel als eerste de interne weerstanden gemeten maar dat is ook maar een moment opname.
Bij mijn eerste battery alle cellen parallel aangesloten en op 3.65 v gebalanceerd.

Echter bij mijn 2de battery de jk bms het werk laten doen en tot 3.65v gebalanceerd.

Dus ben het nog steeds niet eens met jouw stelling

[bbbrumbrum]

Het gaat puur om de weerstandswaarde die de JK per balanceerdraadje laat zien. Dáar kun je geen conclusies aan verbinden.

[Leipi35]

Nee , ok als je dat bedoeld dan ben ik het eens met de stelling
Want dat is een onzinnige meting in de jk bms

[reneeke1970]

bbbrumbrum schreef op zaterdag 19 juli 2025 @ 13:56:
Het gaat puur om de weerstandswaarde die de JK per balanceerdraadje laat zien. Dáar kun je geen conclusies aan verbinden.

Er is ook helemaal niemand die beweerd dat hij daar naar kijkt en vervolgens conclusies uit trekt.....
Die waarde gebruikt jk om zijn voltage aan te passen.
En als er eentje een hoge waarde heeft kun je wel even de verbinding van dat draadje controleren....

[Slux]

reneeke1970 schreef op zaterdag 19 juli 2025 @ 15:43:
[...]

Er is ook helemaal niemand die beweerd dat hij daar naar kijkt en vervolgens conclusies uit trekt.....
Die waarde gebruikt jk om zijn voltage aan te passen.
En als er eentje een hoge waarde heeft kun je wel even de verbinding van dat draadje controleren....

Oh okay dan las ik het verkeerd, dacht dat je zij dat je ze direct erin had gezet en dat de cellen uitstekend waren aan de hand van de JK

reneeke1970 schreef op donderdag 17 juli 2025 @ 09:11:
[...]

Exact ook mijn ervaring, heb ze hier niet eens gebalanceerd, zo erin gezet. Bij 3.45 volt lopen ze 14 milli volt uit elkaar, na half uurtje heeft de jk ze op 3 milli volt, uitstekend.

[ Voor 23% gewijzigd door Slux op 19-07-2025 16:33 ]

[reneeke1970]

Slux schreef op zaterdag 19 juli 2025 @ 16:31:
[...]

Oh okay dan las ik het verkeerd, dacht dat je zij dat je ze direct erin had gezet en dat de cellen uitstekend waren aan de hand van de JK


[...]

Zei alleen dat balanceren niet nodig was, de jk liet zien dat de spanning nauwelijks uiteen liep met opladen

[BenSKIP]

Door de draden door te meten en dit in te voeren is misschien wel beter te calibreren? Ik heb er niets mee gedaan. Ik kijk daar ook nooit naar.

[reneeke1970]

BenSKIP schreef op zaterdag 19 juli 2025 @ 17:49:
Door de draden door te meten en dit in te voeren is misschien wel beter te calibreren? Ik heb er niets mee gedaan. Ik kijk daar ook nooit naar.

Ik kijk er ook niet naar, doet de jk zelf wel.
Ik gooi alleen soms een blik op cell spanning, maar alleen bij helemaal vol of leeg

[habbekrats]

BenSKIP schreef op zaterdag 19 juli 2025 @ 17:49:
Door de draden door te meten en dit in te voeren is misschien wel beter te calibreren? Ik heb er niets mee gedaan. Ik kijk daar ook nooit naar.

Waar zou ik dat moeten invullen?

[Emacee]

Heeft iemand hier al eens gehad dat de JK BMS bij de temperatuursensoren 0,00ºC of NA aangeeft terwijl er wel sensoren zijn aangesloten? Heb het probleem in 2 Yixiang boxes met een V15 JK BMS gehad. Eén van de BMS'en had ook een ander mankement en heb ik gewisseld voor een V19 maar die heeft hetzelfde probleem met de sensorwaarden. Ik dacht; wellicht zit het in het PCB'tje/sensoren van de Yixiangs dus heb een nieuwe set bedrading (van de JK BMS) aangesloten waar ook de sensoren in zitten, zelfde probleem. Is dit een software glitch? Ergens een draadje extra wat aangesloten moet worden? Kan er online niet echt iets over vinden maar het is wel vervelend want het alarm ledje op de case blijft nu branden.

[BenSKIP]

Emacee schreef op zaterdag 19 juli 2025 @ 19:50:
Heeft iemand hier al eens gehad dat de JK BMS bij de temperatuursensoren 0,00ºC of NA aangeeft terwijl er wel sensoren zijn aangesloten? Heb het probleem in 2 Yixiang boxes met een V15 JK BMS gehad. Eén van de BMS'en had ook een ander mankement en heb ik gewisseld voor een V19 maar die heeft hetzelfde probleem met de sensorwaarden. Ik dacht; wellicht zit het in het PCB'tje/sensoren van de Yixiangs dus heb een nieuwe set bedrading (van de JK BMS) aangesloten waar ook de sensoren in zitten, zelfde probleem. Is dit een software glitch? Ergens een draadje extra wat aangesloten moet worden? Kan er online niet echt iets over vinden maar het is wel vervelend want het alarm ledje op de case blijft nu branden.

JA! Dan heb je een sense wire verkeerd om aangesloten (of staat een cel verkeersom?) en is de weerstand van de JK defect. Of de PCB is defect.
Meet de weerstand van die draden maar door. Maak daar video van en vraag (eis) nieuwe PCB's (en Eva tape)

Is de weerstand van je JK defect, dan kan je daar een brugje solderen, maar mogelijk is er meer defect gegaan.

Bij mij bleek de PCB een short te hebben en zo ging de PCB en de JK naar God.
Heb daar met Yixiang echt VEEL gezeik iver gehad. Z gaan jou vertellen dat het jou eigen schuld is.

Zou dus METEEN ook claim bij Ali neerleggen! Yixi-Jank gaat dat betwisten.
Claim meteen je JK en je PCB maar. Anders kom je er net als ik oas later achter dat het toch de PCB was.

[ Voor 19% gewijzigd door BenSKIP op 19-07-2025 23:22 ]

[BenSKIP]

Emacee schreef op zaterdag 19 juli 2025 @ 19:50:
Heeft iemand hier al eens gehad dat de JK BMS bij de temperatuursensoren 0,00ºC of NA aangeeft terwijl er wel sensoren zijn aangesloten? Heb het probleem in 2 Yixiang boxes met een V15 JK BMS gehad. Eén van de BMS'en had ook een ander mankement en heb ik gewisseld voor een V19 maar die heeft hetzelfde probleem met de sensorwaarden. Ik dacht; wellicht zit het in het PCB'tje/sensoren van de Yixiangs dus heb een nieuwe set bedrading (van de JK BMS) aangesloten waar ook de sensoren in zitten, zelfde probleem. Is dit een software glitch? Ergens een draadje extra wat aangesloten moet worden? Kan er online niet echt iets over vinden maar het is wel vervelend want het alarm ledje op de case blijft nu branden.

Euhmm? Ik denk dat jij minimaal 1 cel verkeerdom in je box hebt zitten. Of je PCB heeft een short. Als je hetzelfde bij 2 JKs hebt, dan zit er iets goed fout.
Heb je een V1 of een V2 kist? Bij V1 en V2 zitten de kabels voor de JK andersom! + en - maar OOK cel 1-16 en cel 16-1 als jij kabels gekruist hebt gehad, is je JK echt MOL.

Heb je dan dus ook meteen geluk mee gehad, dat je JK en temp sensoren deze klap gevangen hebben. Anders had je een direct short in 1 of meer cellen gehad. METEEN uit elkaar halen!

[ Voor 15% gewijzigd door BenSKIP op 19-07-2025 23:31 ]

[Emacee]

BenSKIP schreef op zaterdag 19 juli 2025 @ 23:13:
[...]


JA! Dan heb je een sense wire verkeerd om aangesloten (of staat een cel verkeersom?) en is de weerstand van de JK defect. Of de PCB is defect.
Meet de weerstand van die draden maar door. Maak daar video van en vraag (eis) nieuwe PCB's (en Eva tape)

Is de weerstand van je JK defect, dan kan je daar een brugje solderen, maar mogelijk is er meer defect gegaan.

Bij mij bleek de PCB een short te hebben en zo ging de PCB en de JK naar God.
Heb daar met Yixiang echt VEEL gezeik iver gehad. Z gaan jou vertellen dat het jou eigen schuld is.

Zou dus METEEN ook claim bij Ali neerleggen! Yixi-Jank gaat dat betwisten.
Claim meteen je JK en je PCB maar. Anders kom je er net als ik oas later achter dat het toch de PCB was.

Heb ze helaas niet in via Ali gekocht maar in NL, zal dus een lastig verhaal worden ben ik bang. Kan ook nergens nieuwe PCB's vinden die te koop worden aangeboden dus zal kwestie worden van nieuwe BMS'en kopen en met BMS-kabelboom aansluiten. Zal voor de zekerheid de weerstand tussen de sense-draadjes en de pinout op de PCB eens nameten of ik daar iets vreemds tegenkom. Wordt goedkoop toch duurkoop helaas.

BenSKIP schreef op zaterdag 19 juli 2025 @ 23:25:
[...]


Euhmm? Ik denk dat jij minimaal 1 cel verkeerdom in je box hebt zitten. Of je PCB heeft een short. Als je hetzelfde bij 2 JKs hebt, dan zit er iets goed fout.
Heb je een V1 of een V2 kist? Bij V1 en V2 zitten de kabels voor de JK andersom! + en - maar OOK cel 1-16 en cel 16-1 als jij kabels gekruist hebt gehad, is je JK echt MOL.

Heb je dan dus ook meteen geluk mee gehad, dat je JK en temp sensoren deze klap gevangen hebben. Anders had je een direct short in 1 of meer cellen gehad. METEEN uit elkaar halen!

Heb de volgordes van de sense draden altijd aangehouden zoals Yixiang voorschrijft voor mijn V2 kisten met 3 & 4 eerst en 1 & 2 laatst, gekruist dus ten opzichte van normale JK-BMS kabeltjes. Dan correspondeert de nummering op de BMS ook met de nummering op de PCB's wat dan wel weer logisch is. Contacten op die PCB zien er niet al te kwalitatief uit waar ze overgaan naar de sense-draadjes, ben dus bang dat ik daar ook een short gehad heb aangezien het niet van de sense-volgorde komt.

Cellen van beide packs staan in de goede volgorde, accupack-voltage correspondeert ook met wat ik zou verwachten op BMS en met multimeter. Daar maak ik me geen zorgen over.

[BenSKIP]

Als je geen foutje hebt gemaakt in het aansluiten / volgorde van de cellen / polariteit / connector / PCB / NTC. Dan houden mijn opties op.
Ga er in ieder geval maar vanuit dat je nieuwe PCB's en een nieuw JK nodig hebt.

[cyclone]

@Emacee als je in NL hebt gekocht bij een bedrijf zijn zij verantwoordelijk voor garantie afhandeling dus is het juist makkelijker om garantie te claimen.

Snap jouw opmerking dus hier niet over dat dit nu een lastig verhaal zou worden.

[cyclone]

reneeke1970 schreef op vrijdag 18 juli 2025 @ 18:25:
[...]

En 20 voor verzenden, ik kijk wel verder. Want anders koop ik er liever een hele meter bij

Zag later dat er nog legio zaken / webshops zijn die ze verkopen dus kwestie van even googlen.

Zit vast wel eentje tussen die geen groothandel is en dus voor kleine orders zulke gekke verzendkosten rekent.

[Emacee]

Heb via Marktplaats gekocht met de gedachte dat het wel los zou lopen, dat was dus niet het geval. Wellicht een keer de polariteit gewisseld geweest door de verkoper maar zeker weten doe ik dat ook niet. Heb in elk geval 2 nieuwe JK BMS'en besteld en ga die alleen met de daarbij geleverde kabelboom gebruiken. In de Yixiang PCB zit namelijk een B9- stekkertje (alle andere sense draden gaan naar een positieve pool) die op de BMS kabelboom juist vrij is; wellicht dat daar wel het probleem in zit.

[BenSKIP]

Dat is slechts voor een active balancer. Dan heb je alsnog NA voor je temp sensors.
Je kan op Ali gewoon nieuwe PCB'S kopen.

[Topicvuur]

Hoi allemaal,


Eeuwige lurker die altijd meegeniet achter de coulissen. Nu heb ik een concrete vraag waar de experts me mogelijk mee kunnen helpen.

Ik ben bezig met het aanleggen van een thuisbatterijsysteem van zo'n 15 kWh en heb hier al een GoodWe GW6000DT omvormer voor (reeds geïnstalleerd op zonnepanelen ). Nu loop ik tegen wat vragen aan waar ik jullie expertise goed voor kan gebruiken!

Ik wil graag weten:
- Welke batterijen werken het beste in combinatie met mijn GoodWe?
- Welk BMS zou ik moeten gebruiken als ik voor zelfbouw ga icm deze omvormer.
-Is de GW6000DT hier wel geschikt voor of mis ik iets cruciaals? Het liefst investeer ik niet in een nieuwe hybride omvormer, maar als het moet welke omvormer is dan betrouwbaar en goed als alternatief (heb ca 6000wp aangesloten 2x string serieel).

Al veel gelezen maar ik hoor graag jullie ervaringen en tips!


Mijn situatie:
- Heb al een GoodWe GW6000DT (hybride omvormer met batterijondersteuning?).
- Wil een systeem van ongeveer 15 kWh realiseren.
- Twijfel nog tussen:
- Kant-en-klare Pylontech-batterijen(makkelijker, maar duurder).
- Zelf bouwen met losse LiFePO4-cellen (goedkoper, maar meer werk). Zie veel interessante oplossingen voorbij komen maar ik wil het liefst kosten uitsparen door gebruik van mijn reeds aanwezige omvormer.


Optie 1: Pylontech-batterijen (plug & play)
Voordelen
- Officieel compatibel met GoodWe (communicatie werkt out-of-the-box). Is dat ook zo?
- Minder gedoe met installeren en instellen.
- Makkelijk uit te breiden later.
-rackable, ziet er netjes uit.

Wat ik nodig zou hebben:
- 3x Pylontech US5000** (5,12 kWh per stuk) of 5x US3000C (3,84 kWh).
- Communicatiekabel(meestal bijgeleverd).
- Zekering en ontkoppelaar voor de DC-kant.

Optie 2: Zelfbouw met LiFePO4-cellen (goedkoper, meer werk)
Voordelen:
- Scheelt flink in kosten
- Meer flexibiliteit in capaciteit en opstelling.

Wat ik nodig zou hebben:
- 16x LiFePO4-cellen (bijv. 280Ah voor ~14,3 kWh).
- Degelijk BMS (bijv. JK-BMS of Seplos, 150A+).
- Zekeringen, ontkoppelaar en dikke kabels.
- Eventueel een communicatie-omzetter als het BMS niet direct met GoodWe praat.

Uitdagingen:
-wat ik lees is communicatie met de GoodWe vaak lastig (vaak alleen "Voltage Mode" mogelijk).
- Meer technisch werk (cellen balanceren, BMS instellen, etc.).


Is de GW6000DT hier wel geschikt voor?
- Ja, maar... ?
- wat ik lees is dat dit het beste werkt met officiële batterijenzoals Pylontech.
- Bij zelfbouw moet je vaak werken zonder communicatie, wat minder ideaal is.
- Alternatief:Als ik meer vrijheid wil, zou ik kunnen overstappen op een Deye of Sunsynk hybride omvormer of een nieuwe omvormer op andere locatie zonder vervanging van de goodwe, hebben jullie een tip?


Mis ik iets belangrijks?
1. Beveiliging(zekeringen, ontkoppelaar, aardlek).
2. Koeling/ventilatie** voor de batterijen.
3. Monitoring(bijv. met SolarAssistant als ik zelfbouw).

Mijn vragen aan jullie:
1. Heeft iemand ervaring met Pylontech-batterijen op een GoodWe? Werkt dit stabiel?
2. Zelfbouwers: welk BMS raden jullie aan voor een stabiele werking?
3. Zie ik nog belangrijke kosten of onderdelen over het hoofd?

Ik ben benieuwd naar jullie ervaringen!

Voetnoot Ik neig zelf naar Pylontech vanwege het gemak, maar het budget speelt ook mee. Alle tips zijn welkom! Het zou verder geen ramp zijn als de omvormer vervangen wordt of een nieuwe omvormer ernaast hangt, welke hybride omvormer is geschikt ter vervanging en upgrade van deze specifieke omvormer en de situatie van 15kwh batterijen?Ik hoef geen eiland modus.

[ Voor 2% gewijzigd door Topicvuur op 26-07-2025 18:34 . Reden: Typefoutjes ]

[steefdebruijn]

No offense @Topicvuur maar als ik snel google lijkt jouw goodwe geen hybride inverter waar je überhaupt een batterij op kunt aansluiten?

[habbekrats]

@Topicvuur Volgens mij net als @steefdebruijn is de GW6000DT niets hybride aan.

Dus je hebt dan wat andere keuze
De goodwe laten hangen en een separaat apparaat als omvormer lader gebruiken. De goodwe wegdoen en een Hybride omvormer te nemen met diy 48v systeem.

[ Voor 51% gewijzigd door habbekrats op 26-07-2025 22:27 ]

[Leipi35]

Het valt mij elke keer weer op dat belangstellenden niet eerst het forum doorlezen maar weer een verlanglijstje dumpen en dat wij daar weer op moeten reageren.
En dan telkens weer dezelfde vragen stellen.

[Srednier]

Eindelijk heb ik het hier ook uitgebreid, 3x 5kW multiplusen met 80x een LF280K v3. JK BMSén. Sinds vanmiddag actief!

[V_ger]

Srednier schreef op zondag 27 juli 2025 @ 22:38:
[Afbeelding]
Eindelijk heb ik het hier ook uitgebreid, 3x 5kW multiplusen met 80x een LF280K v3. JK BMSén. Sinds vanmiddag actief!

Netjes. Wel een bijzondere oriëntatie van je cellen. Vanwaar deze keuze?

[Vdvmark]

Vanmorgen had ik iets vreemds, via email kreeg ik steeds opnieuw:
ALERT - 'Victronbatterij': 'Low battery' on 'VE.Bus System - MultiplusEss [275]
gevolgd 1 minuut later door
CLEAR - 'Victronbatterij': 'Low battery' cleared on 'VE.Bus System - MultiplusEss [275]

Totdat ik deze melding kreeg
Alarm notifications for 'Victronbatterij' temporarily suspended at '2025-07-28 07:35:48 UTC

Nou krijg ik iedere dag als de batterij het door mij ingestelde minimumpercentage bereikt 1 keer de Alert en later als er voldoende geladen is 1 keer de Clear. Maar nu bleef de Victron dus Alerts en Clears genereren totdat VRM t zat was.
Ik heb net via "geavanceerd" gekeken of ik iets in de grafiekjes kon vinden en daar zie ik wat vreemds. Eigenlijk vond ik t irritant dat via "geavanceerd" er een aantal keer een voor mij identieke grafiek te zien was, maar vandaag zijn twee van deze grafiekjes ineens niet geheel identiek. Kan iemand mij vertellen wat ik moet zien hierin ?

[Q]

Ik vind zelf dat 2e grafiekje met schommelingen van bijna 2.5 volt "iets wat aandacht nodig heeft".
Is die 2e grafiek de volt meting van de Multiplus, Shunt of ander apparaat?

[Srednier]

V_ger schreef op maandag 28 juli 2025 @ 06:24:
[...]

Netjes. Wel een bijzondere oriëntatie van je cellen. Vanwaar deze keuze?

Op deze manier wordt 1 set van 16 net iets smaller waardoor ik 5 set kwijt kon ipv 4. Kost iets hoogte maar dat had ik wel

[Vdvmark]

Q schreef op maandag 28 juli 2025 @ 16:29:
Ik vind zelf dat 2e grafiekje met schommelingen van bijna 2.5 volt "iets wat aandacht nodig heeft".
Is die 2e grafiek de volt meting van de Multiplus, Shunt of ander apparaat?

System, Victron Gateway, denk t GX gedeelte van de Multiplus2, maar weet niet. Daar komt alles binnen via CAN, maar de grafiek via 5kWh(naam die ik gegeven heb aan batterij) is normaal.
Hij laadt normaal, ontlaadt normaal, ook met hogere vermogens, maar dan na tijdje laag vermogen schakelt de Victron af vanwege ingestelde SOC limiet en dan begint ie te schommelen ??? Slecht contact in n relais (als ie m daarmee uitschakeld?) ???

[Rimco]

@Vdvmark kan het zijn dat je BMS van het accupack een low voltage krijgt en afschakelt? Dan ziet de Victron geen spanning van de accu meer en gaat het makkelijk op en neer. Vooral even zorgen dat er geen SOC alarmen en beveiligingen aanstaan in zowel Victron en BMS (want die zijn onvoorspelbaar) en zorgen dat je Victron altijd de spanning (laag en hoog) binnen waardes houdt waar de BMS nog niet afschakelt.

Je mag best een SOC ondergrens hebben voor ESS in Victron, maar dat zou zonder alarm moeten werken. Kan in dit geval 1 cel zijn in het pack met een lage spanning en Victron houdt daar geen rekening mee. Als je dat wilt doen moet je daar zelf mee aan de slag.

[Vdvmark]

Accu schakelde niet uit, gaf geen alarm, voltage kwam niet in de buurt van aan bms alarm, dit is geheel door Victron gegenereerd. In Victron ESS stelde ik 10% SOC in als limiet, daarop stopt de Victron het ontladen en genereert een stroom aan berichten daarna, accu of accu bms staan geheel los van dit probleem (volgens mij)

[Rimco]

@Vdvmark Dan kan het wellicht in je MP zitten, zaken als dynamic cut-off, low SOC disconnect etc?




Er is dan ook nog ergens een sustain voltage dacht ik.

[Vdvmark]

Systeem werkt half jaar, met eigenlijk altijd SOC instelling op 9% of 10%, zelden een hogere waarde. Na stoppen met ontladen omdat SOC bereikt is daalt SOC soms verder, denk vanwege eigen verbruik MP2, als ie bijvoorbeeld om 10 voor twee snachts tegen z'n 10% SOC limiet aanloopt, kan ie s'ochtends om 10:00 uur best een SOC van 7% aangeven, alles werkt dan gewoon, geen extra notificaties via email.

Maar ik zal eens kijken of er ineens iets in de ESS assistent veranderd is. Moet niet kunnen, maar ik ga kijken

[ Voor 12% gewijzigd door Vdvmark op 28-07-2025 19:04 ]

[Rimco]

@Vdvmark SOC is dan ook enkel een "best guess", maar ik zie al dat het voltage in je tweede grafiek lager uitkwam dan je eerste grafiek. Als je terug kijkt in de tijd is de laagst gemeten spanning tegenwoordig niet toevallig net wat lager dan voorheen? En als het 1 cel is (en pack voltage nog redelijk normaal is) dan zie je dat op deze manier ook niet.

Heb je toevallig min en max cell voltage beschikbaar in je grafieken? Met Seplos icm Victron heb ik dat in ieder geval wel, goed om die ook even na te lopen.

[Vdvmark]

Cell voltages worden van BMS overgenomen, BMS heeft nooit een probleem gezien vandaag. Die onderste flapperende voltages zag de BMS dus niet. PACE BMS hier.
De blauwe voltage lijn is identiek totdat de Victron het ontladen stopt, daarna ziet de Victron flapperen totdat volgens schema 3 uur later ofzo een geprogrammeerde laadsessie start, dan is t flapperen over. De accu laat zien dat er geen flapperen was aan de accu kant, de bovenste grafiek denk ik.
Accu is daadwerkelijk 10,99% gebleven deze keer, zodra laden startte sprong % onmiddellijk naar 11%, dus niet na halve minuut laden, maar instant, het moment dat ie gaat laden staat er 11%. Ook anders dan hier normaal is dus. Betekent dat de Victron die 3 uur ofzo alle stroom uit t net heeft gehaald, wat ie anders niet doet volgens mij, tenzij die daling % anders temperatuur gerelateerd is, weet ik ook al niet

[Emacee]

Emacee schreef op zondag 20 juli 2025 @ 20:32:
Heb via Marktplaats gekocht met de gedachte dat het wel los zou lopen, dat was dus niet het geval. Wellicht een keer de polariteit gewisseld geweest door de verkoper maar zeker weten doe ik dat ook niet. Heb in elk geval 2 nieuwe JK BMS'en besteld en ga die alleen met de daarbij geleverde kabelboom gebruiken. In de Yixiang PCB zit namelijk een B9- stekkertje (alle andere sense draden gaan naar een positieve pool) die op de BMS kabelboom juist vrij is; wellicht dat daar wel het probleem in zit.

1 van de JK BMS’en met eigen kabelboom aangesloten (zonder B9- dus) en alles werkt naar behoren!
Bij de onderste box kan ik er niet bij zonder de bovenste box eraf te tillen. In de Yixiang kabelboom zit die B9- dus wel aangesloten, zou dat kwaad kunnen? Uiteraard polariteit 3,4,1,2 aanhouden.

[reneeke1970]

Emacee schreef op maandag 28 juli 2025 @ 21:44:
[...]


1 van de JK BMS’en met eigen kabelboom aangesloten (zonder B9- dus) en alles werkt naar behoren!
Bij de onderste box kan ik er niet bij zonder de bovenste box eraf te tillen. In de Yixiang kabelboom zit die B9- dus wel aangesloten, zou dat kwaad kunnen? Uiteraard polariteit 3,4,1,2 aanhouden.

B9 kan niet aangesloten zijn want dan houd je aan het eind een belangrijk draadje over.
Lees even de jk handleiding, dan tref je een groot rood kruis

[Rimco]

Vdvmark schreef op maandag 28 juli 2025 @ 19:53:
Cell voltages worden van BMS overgenomen, BMS heeft nooit een probleem gezien vandaag. Die onderste flapperende voltages zag de BMS dus niet. PACE BMS hier.
De blauwe voltage lijn is identiek totdat de Victron het ontladen stopt, daarna ziet de Victron flapperen totdat volgens schema 3 uur later ofzo een geprogrammeerde laadsessie start, dan is t flapperen over. De accu laat zien dat er geen flapperen was aan de accu kant, de bovenste grafiek denk ik.
Accu is daadwerkelijk 10,99% gebleven deze keer, zodra laden startte sprong % onmiddellijk naar 11%, dus niet na halve minuut laden, maar instant, het moment dat ie gaat laden staat er 11%. Ook anders dan hier normaal is dus. Betekent dat de Victron die 3 uur ofzo alle stroom uit t net heeft gehaald, wat ie anders niet doet volgens mij, tenzij die daling % anders temperatuur gerelateerd is, weet ik ook al niet

Ik dacht dat het 2 grafieken waren van een ander tijdstip. Nu zie/snap ik dat het van dezelfde periode is, maar dan vanuit zowel het BMS als de Victron. Dan ben ik er nog meer van overtuigd dat het BMS een low voltage (cell of pack) disconnect heeft gedaan en dat je Victron de accu dus "kwijt" was. Ondertussen blijft de spanning van het BMS dan inderdaad constant, omdat er niemand meer bij kan.

Telkens als de Victron probeert te ontladen zakt de spanning ver in, zal hij stoppen en een beetje laden en dat herhaalt zich. De "accu" die de Victron op dat moment ziet zijn de condensators in de MP. Pas als de Victron gaat laden en boven de spanning van de accu uitkomt "doet hij weer mee".

[Q]

Rimco schreef op maandag 28 juli 2025 @ 23:18:
[...]


Ik dacht dat het 2 grafieken waren van een ander tijdstip. Nu zie/snap ik dat het van dezelfde periode is, maar dan vanuit zowel het BMS als de Victron. Dan ben ik er nog meer van overtuigd dat het BMS een low voltage (cell of pack) disconnect heeft gedaan en dat je Victron de accu dus "kwijt" was. Ondertussen blijft de spanning van het BMS dan inderdaad constant, omdat er niemand meer bij kan.

Telkens als de Victron probeert te ontladen zakt de spanning ver in, zal hij stoppen en een beetje laden en dat herhaalt zich. De "accu" die de Victron op dat moment ziet zijn de condensators in de MP. Pas als de Victron gaat laden en boven de spanning van de accu uitkomt "doet hij weer mee".

Als de cel voltages mee komen in de communicatie met de Cerbo, dan is er ook een grafiek te maken van de individuele cel voltages. Daar zou ik eens naar kijken en het laagste cellvoltage matchen met de settings van je BMS (wat is je cell cut-off voltage?). Anders zou ik het in de gaten houden op het BMS zelf.

Idem natuurlijk voor het bus voltage (~48V): bij welk voltage schakelt het BMS af volgens de configuratie van het BMS?

[Vdvmark]

Pack Undervoltage protect 43.20 Volt, Cell Undervoltage protect 2.50 Volt. De accu of een van de accu cellen zijn niet in de buurt geweest van afschakelvoltages in het BMS.
Pack Undervoltage alarm 46.40 Volt, Cell Undervoltage alarm 2.90 Volt. De accu schakelt niet af bij alarm voltages, maar de alarm voltages voor pack of cell zijn ook lang niet bereikt.
Het enige dat zover ik weet bereikt wordt is een door mij in VRM ingestelde 10% SOC, het BMS bereikt niks en doet/deed ook niks.

[Vdvmark]

Vannacht m laten lopen tot ingesteld SOC 22%, geen afwijkingen in grafiekjes, nu m op 15% gezet kijken wat ie daar doet vandaag.

[Hermarcel]

@Vdvmark
Battery monitor uitzetten. Heb je niet nodig met een slimme BMS.

[ Voor 15% gewijzigd door Hermarcel op 29-07-2025 08:44 ]

[Eriko]

Rimco schreef op maandag 28 juli 2025 @ 19:30:
@Vdvmark Met Seplos icm Victron heb ik dat in ieder geval wel, goed om die ook even na te lopen.

Met mijn systeem (Victron en Seplos via CAN bus), kan ik geen cel spanningen uitlezen in Cerbo Gx. Hoe deed je het? Met welke protocol? Zelfs met meerdere accu packs (3x 16kWh)?

[Rimco]

@Eriko Het is de 10E versie en er staan er 6 parallel. Via de bluetooth app heet het simpelweg VCTR (Victron):



Daarna kan je op de Cerbo onder details van je BMS device zien wat laagste en hoogste spanning is en uit welk pack dat komt. (Kan wel zijn dat je even redetect BMS moet doen voordat het nieuwe protocol wordt opgepikt.)

[Eriko]

Het houdt dan op want ik heb te maken met Seplos Mason 280L met volgende BMS: SEPLOS SMART BMS 3.0 16S 100A

Deze is niet uitgerust met bluetooth, alleen maar 2x RS-485-bussen en 1x CAN-bus

[Rimco]

@Eriko Volgens mij heeft de 3.0 ook (nog altijd) BT, dat is de opvolger van de 2.0 10E namelijk. Ik lees dat er zelfs een specifieke 3.0 app voor is.

Ook zonder Bluetooth kan het, dan moet je in de Windows SW Victron als CAN protocol instellen, ook daar heet het VCTR.

[ Voor 16% gewijzigd door Rimco op 29-07-2025 10:05 ]

[Vdvmark]

@Hermarcel Battery monitor stond aangevinkt, vinkje weggehaald nu.
@Rimco Shutdown on SOC stond en staat hier niet aangevinkt en niet ingevuld, dwz allemaal nullen in vakjes waarden. DC input low shutdown stond en staat op 44.8V.

Kijken of er een verschil is.
Overigens bereikte SOC15% en stopte Victron ontladen ook zonder klapperen in een van de grafiekjes. Wel nu iets gezien wat ik niet eerder opmerkte, SOC is gestegen naar 16%, zonder laden. Nog steeds geblokkeerd vanwege te lage SOC instelling die nog niet vrijgegeven is. Geen probleem, was me alleen nooit opgevallen dat SOC% steeg zonder dat er was geladen
