Zelf een powerwall bouwen

[Hvdbnl]

Q schreef op maandag 23 juni 2025 @ 16:34:
[...]


De mensen die absoluut geen accu in huis plaatsen parkeren wel hun EV naast hun huis of dat van de buren.
Of stappen überhaupt in een auto.

Voorzichtigheid is prima, maar ik vind het advies niet in verhouding tot de risico’s. ‘Je’ mag het er mee oneens zijn, maar ik ben het op mijn beurt oneens met het idee dat een accu binnen het huis “onverantwoord” zou zijn.

Al die kant-en-klare thuis accu’s van de bekende merken zoals door Ketelklets (de ouwe grifter) worden gepromoot, waar komen die te staan


[...]


Als mensen duidelijk zouden aangeven dat dit hun persoonlijke mening is en niet zo stellig zouden zijn…

Het is maar net hoe erg jij de risico's wilt beperken.
De een neemt allerlei verzekeringen en de ander slechts diegene die moeten.
Je hebt altijd een basis veiligheid, zorgen dat de kabels de juiste afmeting hebben goed aangesloten etc.

Over al het andere kan je discussies voeren wat je wilt, de een zal het prettig vinden als de accu direct in een bak water gaat en de ander boeit het niet.
Want ja niks is 100% veilig, je kan ook vallen over de drempel en je nek breken :-)

Maar los van de veiligheid discussie zijn er nog veel belangrijkere redenen waarom je een powerwall niet in huis wilt hebben. (of in ieder geval niet vlakbij waar je leeft/slaapt)

Geluid, op vol vermogen maakt het toch wel geluid.. (fans)
Warmte ontwikkeling, het op/ontladen gaat gepaard met warmte generatie. Als je dat in huis doet dan wordt je daar in de zomer niet vrolijk van.

[habbekrats]

@Draconian https://eigenstroomopslaan.nl/product/deye-gb-l-16-36-kwh/ teksten wel eens gelezen, China google translate, bedroevend.


@cyclone Bij mijn weten heeft die rs232 nog nooit gewerkt bij JK.

[ Voor 21% gewijzigd door habbekrats op 23-06-2025 20:25 ]

[Q]

Hvdbnl schreef op maandag 23 juni 2025 @ 19:46:

Geluid, op vol vermogen maakt het toch wel geluid.. (fans)
Warmte ontwikkeling, het op/ontladen gaat gepaard met warmte generatie. Als je dat in huis doet dan wordt je daar in de zomer niet vrolijk van.

Een Multiplus RS is dermate stil dat iemand die ik ken tevreden is met de installatie op de 1e Verdieping van een rijtjeshuis.

De reguliere MP 5000 is wel luid, deels fan, maar ook door trillingen. Vervelend als dit te horen is in huis / de slaapkamers. Het meeste lawaai van de Multiplus lijkt door resonantie te komen, dus trillingvrij ophangen is een optie.

Een DESS in een schuur of garage lijkt me altijd beter maar dat is niet altijd mogelijk. Geluid en warmte zijn gewoon dingen waar je mee moet dealen of accepteren.

[Hermarcel]

@cyclone @habbekrats
Dat van een niet-werkende RS232 poort weet ik niet.

Wat ik wel weet is dat de JK PC software werkt via de RS485 (modbus) poort. Dat zijn de rechter twee, dus niet die naast de CanBus aansluiting. De PC software kan alles uitlezen en veranderen, dus functioneel zit je daar goed. Modbus RTU (dus over RS485) is een goed gedefinieerd protocol, dit kan ook een factor zijn als je zelf software gaat schrijven. Als laatste heeft de JK PC software een logging funktie die de Modbus frames (TX en RX) laat zien. Ook handig bij reverse engineering aktiviteiten.

[ Voor 3% gewijzigd door Hermarcel op 23-06-2025 22:19 ]

[Ersus]

PCJR schreef op maandag 23 juni 2025 @ 12:48:
[...]


Waterwereld klopt dat schat ik zo in, maar ik zit nu niet op een boot, en we hebben het hier over huisinstallaties. Jij toch ook?

Terug naar de efficiency, ik kan dit vinden over de multiplus (die nog lang niet de vermogens heeft van een all in one deye, en waar je ook nog 3x moet bij situaties met 3 fase) en de deye;

Deye:
[Afbeelding]

Multiplus:
[Afbeelding]

Magoed, Victron was " het beste" dus ik denk dat erover discussiëren al weinig zin meer heeft Ik zou toch nog eens goed ernaar kijken. En ook denken aan 1 versus 3 fase. Eerste dat ik thuis heb gedaan is 3 fase aangeschaft en alles omgezet (hoe eerder je hiermee begint, hoe makkelijker+goedkoper het is)...

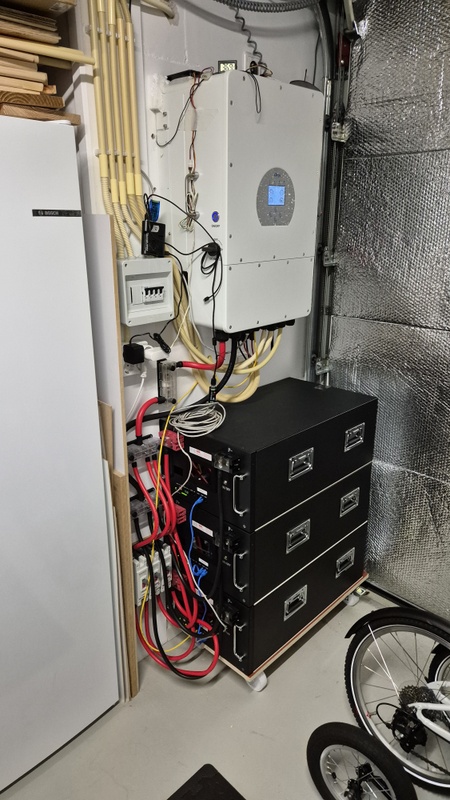

Deye trok mij ook wel aan, maar het uitzoeken om de sturing van de parameters op te zetten heeft me naar Victron laten kijken. Ik blijf wel nieuwsgierig naar Deye omdat er steeds meer info over de aansturing is te vinden.

Ik zou de 20kW Deye wel willen plaatsen maar ben inmiddels ook wel erg verwend door het Victron Systeem. De NodeRed integratie en de Victron console op een oud tablet maakt het best compleet.

Op dit moment hangt er een SMA Tripower x15 bij met 39x 450Wp die ook door de Cerbo dynamisch wordt aangestuurd op vermogen.

Het is de planning nog eens 25x 450Wp bij te plaatsen, misschien dan toch nog eens naar Deye (specs) kijken, misschien als toevoeging installeren of toch met losse MPPT's van Victron werken (ze zijn wel duur).
Wie weet welke ontwikkelingen nog op de markt komen tegen die tijd.

Het kabaal van de 3x 8000VA multiplussen is hier zeker niet storend en in de ruimte heb ik een airconditioner geplaatst. Ook tijdens vollast ontladen straalt de warmte wel van de muur maar de koude lucht van onderen houdt het goed bij ook met 32 graden buiten.

Als we de kelder renovatie klaar hebben moet de hele technische installatie daarheen verhuizen.

[PCJR]

Ersus schreef op maandag 23 juni 2025 @ 22:29:
[...]


Deye trok mij ook wel aan, maar het uitzoeken om de sturing van de parameters op te zetten heeft me naar Victron laten kijken. Ik blijf wel nieuwsgierig naar Deye omdat er steeds meer info over de aansturing is te vinden.

Ik zou de 20kW Deye wel willen plaatsen maar ben inmiddels ook wel erg verwend door het Victron Systeem. De NodeRed integratie en de Victron console op een oud tablet maakt het best compleet.

Op dit moment hangt er een SMA Tripower x15 bij met 39x 450Wp die ook door de Cerbo dynamisch wordt aangestuurd op vermogen.

Het is de planning nog eens 25x 450Wp bij te plaatsen, misschien dan toch nog eens naar Deye (specs) kijken, misschien als toevoeging installeren of toch met losse MPPT's van Victron werken (ze zijn wel duur).
Wie weet welke ontwikkelingen nog op de markt komen tegen die tijd.

Het kabaal van de 3x 8000VA multiplussen is hier zeker niet storend en in de ruimte heb ik een airconditioner geplaatst. Ook tijdens vollast ontladen straalt de warmte wel van de muur maar de koude lucht van onderen houdt het goed bij ook met 32 graden buiten.

Als we de kelder renovatie klaar hebben moet de hele technische installatie daarheen verhuizen.

Check GBBoptimizer, dat is onderhand beter/uitgebreider dan de ess aansturing van Victron zelf (aldus de info)

[Domba]

habbekrats schreef op maandag 23 juni 2025 @ 20:22:
@Draconian https://eigenstroomopslaan.nl/product/deye-gb-l-16-36-kwh/ teksten wel eens gelezen, China google translate, bedroevend.

Het zijn geen chinesen, , geen idee wie meerderheidsbelang heeft in die BV, maar ik denk dat de aandacht voornamelijk uitgaat naar de wat grotere systemen, voor bij transportbedrijven, agrarische bedrijven die door netcongestie in de wachtrij staan.

maar het is wel copy paste en door een translator zowel bij de1f 5kW als 8kW als op de Nederlandse, Engelse als Duitse webshop staat dezelfde fout (SUN 5K-3G03LP1-SG) in de omschrijving.
Op bol.com is die op niet leverbaar gezet en daarmee kan je niet meer zien van welke datum en aanbieder die was

Onder mom van groothandel malen ze er niet over, dat ze niet goedgekeurde varianten voor Nederlandse markt verkopen.

[Ersus]

PCJR schreef op maandag 23 juni 2025 @ 22:31:
[...]

Check GBBoptimizer, dat is onderhand beter/uitgebreider dan de ess aansturing van Victron zelf (aldus de info)

Dank voor verwijs. Je gebruikt het zelf niet? Ik heb niet al je berichten doorgelezen. Je zal zeker ergens topics aangemaakt hebben met uitleg hoe je zelf aanstuurt.

DESS van Victron heb ik idd meermaals gepoogd te gebruiken maar heeft voor mij vaak onlogische planningen.

GBBoptimizer lijkt het anders te doen.
Op zich niet duur: [Up to 500kWh battery about 15,48EUR/month or 154,76EUR/year]

Soms wel wat lastig maar veel tijd kost het me inmiddels niet echt meer.

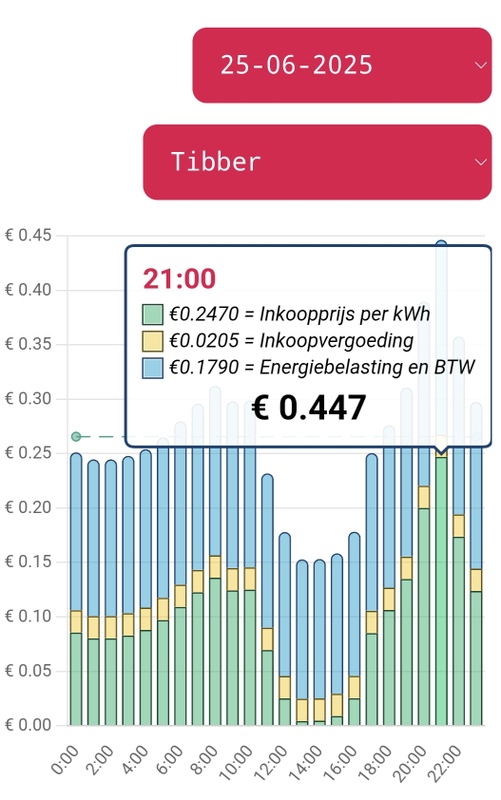

Op basis van de dynamische tarieven stel ik tijden in, voor ontladen dito, de piektijden en vermogens instellen en NodeRed doet de rest.

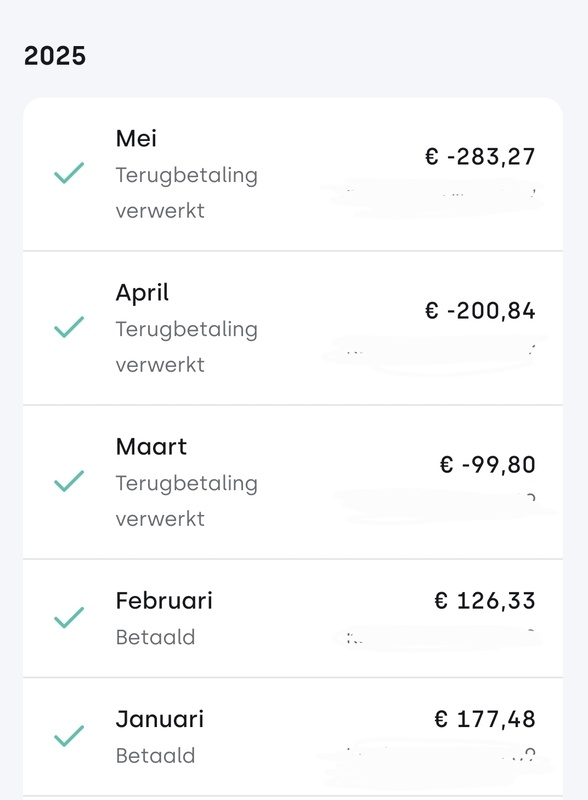

Mei leverde €406 op inkl. eigenverbruik van ca 1000kWh.
Juni gaat in de zelfde richting.

[Slux]

cyclone schreef op maandag 23 juni 2025 @ 14:12:
[...]

Zoals je kunt zien in de spec sheet staat dat deze JK BMS ook RS232 kletst.
Daar twijfel ik niet zo over, maar wel of het communicatie board ook (goed) is aangesloten.

Dit haal ik letterlijk uit de spec sheet :
[Afbeelding]


Dus echt even opzoek naar iemand die er ervaring mee heeft.

Geen ervaring mee maar ik weet wel dat die baut rate belangrijk is voor de communicatie, er is iets afwijkends mee, ik weet alleen niet meer wat, en waar ik het gelezen had

[Draconian]

Dubbel

[ Voor 99% gewijzigd door Draconian op 24-06-2025 08:25 ]

[BenSKIP]

Het niet zijn gehomologeerd komt mogelijk doordat enkele 1F Deye's niet over een zero to ground beschikken. Ik heb Keith van SunSynk (de Deye met andere firmware) daar herhaald over zien vertellen. Het us makkelijk alsnog voor elkaar te krijgen, maar niet standaard.

[MarkV6]

Hermarcel schreef op maandag 23 juni 2025 @ 22:18:
@cyclone @habbekrats

Wat ik wel weet is dat de JK PC software werkt via de RS485 (modbus) poort. Dat zijn de rechter twee, dus niet die naast de CanBus aansluiting. De PC software kan alles uitlezen en veranderen, dus functioneel zit je daar goed. Modbus RTU (dus over RS485) is een goed gedefinieerd protocol, dit kan ook een factor zijn als je zelf software gaat schrijven. Als laatste heeft de JK PC software een logging funktie die de Modbus frames (TX en RX) laat zien. Ook handig bij reverse engineering aktiviteiten.

Op mijn JK BMS zit een RS232 aansluiting. Via het bluetooth menu kun je het protocol aangeven. Ik heb daar protocol 9 gekozen. Dat is standaard modbus. Ergens online zijn de registers te vinden.
Het werkte prima tot de beveiliging in kwam. Die onderbreekt de min en vervolgens rookwolk uit de bms. Doordat de min via RS232 naar PC ging.
Nieuwe besteld plus een gelvanisch gescheiden rs232 naar 485 converter. Alles ok.

[BenSKIP]

MarkV6 schreef op dinsdag 24 juni 2025 @ 10:05:
[...]


Op mijn JK BMS zit een RS232 aansluiting. Via het bluetooth menu kun je het protocol aangeven. Ik heb daar protocol 9 gekozen. Dat is standaard modbus. Ergens online zijn de registers te vinden.
Het werkte prima tot de beveiliging in kwam. Die onderbreekt de min en vervolgens rookwolk uit de bms. Doordat de min via RS232 naar PC ging.
Nieuwe besteld plus een gelvanisch gescheiden rs232 naar 485 converter. Alles ok.

Voor RS323 of RS485 is de min toch helemaal niet nodig? Alleen TX / RX verbinden, toch?

[Hermarcel]

BenSKIP schreef op dinsdag 24 juni 2025 @ 10:17:
[...]


Voor RS323 of RS485 is de min toch helemaal niet nodig? Alleen TX / RX verbinden, toch?

RS232: Niet correct. Heeft GND nodig
RS485: Correct

[Aziona]

Verwijderd

[ Voor 160% gewijzigd door Aziona op 24-06-2025 11:48 ]

[Aziona]

PCJR schreef op woensdag 19 juni 2024 @ 10:15:
[...]Ik ben voor de Luyuan box gegaan, met nieuwe 200A JK bms en display, ook nog goedkoper. 463 usd was ik kwijt. 16 x MB30 besteld voor nog geen 1300 usd bij Qishou.

Heb twee Luyuan boxen besteld met twee JK V19 en display. Was een vergelijkbaar bedrag kwijt. Kreeg netjes foto's van het pakket voor en na het inpakken, wat nu verstuurd is.

[MarkV6]

Hermarcel schreef op dinsdag 24 juni 2025 @ 10:24:
[...]

RS232: Niet correct. Heeft GND nodig
RS485: Correct

RS485 een differential bus, echter er is wel een maximum aan het common mode voltage. En met een accu pakket van 56V ga je daar overheen. Als je de min onderbreekt gaan de A en B signalen naar de plus. Driver stuk.

[Hermarcel]

MarkV6 schreef op dinsdag 24 juni 2025 @ 10:32:
[...]

RS485 een differential bus, echter er is wel een maximum aan het common mode voltage. En met een accu pakket van 56V ga je daar overheen. Als je de min onderbreekt gaan de A en B signalen naar de plus. Driver stuk.

Die 56V is ten opzichte van GND. Als er geen GND verbinding is, dan speelt dat geen rol. Maximale spanning tussen de twee verbindingen van de bus blijft binnen de marges.

Dit gezegd hebbende: Geïsoleerde adapters/transceivers is altijd een goed idee. Als alternatief kun je een laptop zonder net-adapter gebruiken.

Zelf heb ik deze adapter met POE in gebruik om de JK PC software vanaf de bank te kunnen gebruiken ipv naar de accu's toe te moeten (bluetooth of Modbus/RTU).

[ Voor 19% gewijzigd door Hermarcel op 24-06-2025 10:42 ]

[cyclone]

Voor wat betreft het RS232 verhaal, sec op de BMS hebben mensen dit al aan de praat gekregen (heb deze link al een keer gedeeld maar volgens mij is deze nog niet veel bekeken hier) Gaat mij dus nu puur of deze interface een break out heeft naar het communicatie bord.

https://github.com/syssi/esphome-jk-bms



En ik snap het hele RS485 verhaal wel, punt hier is dat de ESP geen RS485 interface heeft, wel native meerdere RS232 interfaces aankan.
Heb een RS485 --> USB liggen en hiermee netjes mijn BMS kunnen updaten dat werkt prima.
Maar ik wil met een ESP de intergratie doen naar HomeAssistant om zo met name goed zicht (en archief) te hebben van mijn individuele celspanningen en een beeld bij hoe goed de balancering plaats vindt.
Dit kan ik (zover mij bekend) niet gedetailleerd uit VRM halen.


Mijn huidige conclusie is dat ik me in onbekend terein bevind iig voor deze community en ik dus zelf even mijn accu doos moet gaan open schroeven.
Dat gaan we eens rustig komend weekend doen.

[ Voor 20% gewijzigd door cyclone op 24-06-2025 10:49 ]

[Hermarcel]

@cyclone Dan neem ik aan dat de JK geen RS232 poort, maar een (5V, 3.3V, ...) UART poort heeft, klopt dat? RS232 heeft signalen die wisselen tussen +12V en -12V (tov GND). UART heeft signalen die wisselen tussen een maximum (5V, 3.3V, ...) en GND.

en overweeg serieus een geïsoleerde koppeling omdat je een GND verbinding nodig hebt. Of haal de voeding voor de ESP uit de BMS. Omdat je verder geen bedrade aansluitingen hebt, is dat ook prima.

cyclone schreef op dinsdag 24 juni 2025 @ 10:45:
https://github.com/syssi/esphome-jk-bms

Thanks! Kende ik nog niet idd.

Succes!

[ Voor 46% gewijzigd door Hermarcel op 24-06-2025 11:06 ]

[BenSKIP]

cyclone schreef op dinsdag 24 juni 2025 @ 10:45:
Voor wat betreft het RS232 verhaal, sec op de BMS hebben mensen dit al aan de praat gekregen (heb deze link al een keer gedeeld maar volgens mij is deze nog niet veel bekeken hier) Gaat mij dus nu puur of deze interface een break out heeft naar het communicatie bord.

https://github.com/syssi/esphome-jk-bms

[Afbeelding]

En ik snap het hele RS485 verhaal wel, punt hier is dat de ESP geen RS485 interface heeft, wel native meerdere RS232 interfaces aankan.
Heb een RS485 --> USB liggen en hiermee netjes mijn BMS kunnen updaten dat werkt prima.
Maar ik wil met een ESP de intergratie doen naar HomeAssistant om zo met name goed zicht (en archief) te hebben van mijn individuele celspanningen en een beeld bij hoe goed de balancering plaats vindt.
Dit kan ik (zover mij bekend) niet gedetailleerd uit VRM halen.


Mijn huidige conclusie is dat ik me in onbekend terein bevind iig voor deze community en ik dus zelf even mijn accu doos moet gaan open schroeven.
Dat gaan we eens rustig komend weekend doen.

Oeh! Deze is wel SJEKSJIE!
Kan dit ook net als V19 een overzicht van meer packs weergeven? Hoe monteer je dat, waar? Wie kan/wil dat voor mij knutselen? (tegen betaling uiteraard)

[cyclone]

@Hermarcel Ik heb er al een logic analyser aan gehad, ik heb nu helemaal 0 signaal.
De ESP doet het overigens ook netjes met 3,3 en of 5v maar ook die monitor gaf niks.

Isoleren is altijd een goed idee overigens, goeie opmerking !

@BenSKIP
Hahaha .. ja zeker is da sjeksjie :-) alleen heb het nog niet aan de praat zoals je ziet dus ik weet het niet :-)

Keep you posted.

[HyperBart]

BenSKIP schreef op dinsdag 24 juni 2025 @ 10:59:
[...]


Oeh! Deze is wel SJEKSJIE!
Kan dit ook net als V19 een overzicht van meer packs weergeven? Hoe monteer je dat, waar? Wie kan/wil dat voor mij knutselen? (tegen betaling uiteraard)

Als je alles naar hier stuurt wil ik het gerust wel solderen voor je, dan kan je virtueel aan de slag.

[cyclone]

@HyperBart hahaha .. niet te enthousiast voor nu heb ik het nog niet aan de praat he ..

[cj1]

Domba schreef op maandag 23 juni 2025 @ 14:07:
[...]
De nog nieuwere hebben een nog lagere standby en eigenverbruiken wat deze nog 3-4% efficiënter maakt over een jaar gezien. Veel zijn onbekende modellen of merken voor Nederland

...met wat er inmiddels beschikbaar is.

Kun je wat namen en "rugnummers" van voor Nederland onbekende merken/modellen voor LV hybride omvormers met hoge efficiëntie noemen?

Terzijde: Al is LV bijna overbodig, HV bouwen in de fabriek kost nauwelijks meer. LV batterij kant-en-klaar zit op 16 kWh Deye RW-F16 à € 1949 of 14 kWh Felicity LUX-Y-48300LG01 à € 1649). De bouwkwaliteit van de Deye RW-F16 is onbekend, de Felicity laat nog wel wat te wensen over: siliconen tussen de cellen, balanceerdraden die voldoende vast gemonteerd worden, een tweepolige hoofdschakelaar, overal busbars voor vermogensgeleiders (geen kabels naar de breaker), stalen spanbanden ipv kunststof, ...

[RudolfR]

@cyclone

Wel bekend met die software; dat is hoe ik m'n pack uitlees via Bluetooth, met esphome op een smartplug.
Werkt als een trein.

[Q]

Persoonlijk heb ik goede ervaring door BMS van Daly en JK via Bluetooth uit te lezen. Dat doe ik via Python op een Pi4. De data kan dan naar influxdb en Grafana op een dashbordje.

[Domba]

cj1 schreef op dinsdag 24 juni 2025 @ 12:49:
[...]


Kun je wat namen en "rugnummers" van voor Nederland onbekende merken/modellen voor LV hybride omvormers met hoge efficiëntie noemen?

Terzijde: Al is LV bijna overbodig, HV bouwen in de fabriek kost nauwelijks meer. LV batterij kant-en-klaar zit op 16 kWh Deye RW-F16 à € 1949 of 14 kWh Felicity LUX-Y-48300LG01 à € 1649). De bouwkwaliteit van de Deye RW-F16 is onbekend, de Felicity laat nog wel wat te wensen over: siliconen tussen de cellen, balanceerdraden die voldoende vast gemonteerd worden, een tweepolige hoofdschakelaar, overal busbars voor vermogensgeleiders (geen kabels naar de breaker), stalen spanbanden ipv kunststof, ...

Deye is meer voor de wat grotere vermogens en veelzijdigheid (veel verschillende intergratie manieren mogelijk in bestaande huis installatie) of voor retrofit, als ook dat inmiddels diverse aanstuur mogelijkheden er zijn.

Deze zijn efficient in hun voorkeurs setup.
-RCT power met BYD HVS
-Kostal Plenticore G2/G3 met BYD HVS (rond 5kw G2 rond 10kw G3 ^#)
-Fronius Primo/Symo GEN24 (rond 5kw Primovoor rond 10kw Symo)
-Energy Depot Centurio 10 and DOMUS 2.5
-FOX ESS H3-10.0-Smart and ECS2900-H6

#) Een G2 is net iets minder voor ~10kW profiel vermogens, een combinatie met Dyness T14/T17 kost meer eerder richting 1% minder efficient dan met een BYD HVS

[BenSKIP]

HyperBart schreef op dinsdag 24 juni 2025 @ 12:33:
[...]


Als je alles naar hier stuurt wil ik het gerust wel solderen voor je, dan kan je virtueel aan de slag.

Thanks, maar het solderen is het probleem niet, het coderen is abracadabra voor mij.

[BenSKIP]

cyclone schreef op dinsdag 24 juni 2025 @ 12:47:
@HyperBart hahaha .. niet te enthousiast voor nu heb ik het nog niet aan de praat he ..

Keep us posted!

[cyclone]

@RudolfR welke file gebruik jij exact uit de repositry ? Ik had de https://github.com/syssi/...sp32-ble-v15-example.yaml en de ESP lijkt dan na iedere read out de Blue Tooth verbinding te verbreken / verliezen en moet dan weer een reconnect doen.

Gebeurd dit bij jou ook ? Bij mij liep de bluetooth dus vast van mijn BMS en moest ik hele BMS uit en aan zetten (en daarmee de accu) om weer verbinding te krijgen to blue tooth (en dat binnen een dag).

Dus blue tooth voelde voor mij niet zo stabiel aan. Gebruik een ESP32 WROOM overigens.

BenSKIP schreef op dinsdag 24 juni 2025 @ 14:52:
[...]


Thanks, maar het solderen is het probleem niet, het coderen is abracadabra voor mij.

Nee joh .. dat kan jij ook zelf, ESP home is echt heeeel laagdrempelig en je hoeft echt maar 2 regels aan te passen ..

[ Voor 22% gewijzigd door cyclone op 24-06-2025 14:55 ]

[Nelisj]

Hermarcel schreef op maandag 23 juni 2025 @ 22:18:

Wat ik wel weet is dat de JK PC software werkt via de RS485 (modbus) poort. Dat zijn de rechter twee, dus niet die naast de CanBus aansluiting. De PC software kan alles uitlezen en veranderen, dus functioneel zit je daar goed. Modbus RTU (dus over RS485) is een goed gedefinieerd protocol, dit kan ook een factor zijn als je zelf software gaat schrijven. Als laatste heeft de JK PC software een logging funktie die de Modbus frames (TX en RX) laat zien. Ook handig bij reverse engineering aktiviteiten.

Ik ben zelf ook bezig om dit protocol te ontcijferen maar heb nog niet alle data gevonden. Je hebt het over dat het goed gedefinieerd is, heb je een linkje of iets naar deze documentatie?

https://github.com/syssi/esphome-jk-bms ken ik inmiddels maar bij mij lijkt op een of ander manier niet alles op dezelfde plekken te zitten als wat daar beschreven staat.

[Dogooder]

cyclone schreef op maandag 23 juni 2025 @ 09:17:
Vraagje voor de Yixiang Box bezitters
Ik ben bezig om middels een ESP32 alle gegevens die je normaal met je bluetooth app kunt zien in HomeAssistant te krijgen.

Eerste poging was om dit via BlueTooth te doen maar dat bleek niet stabiel, en maakte dat ik na een dag ofzo helemala geen gebruik meer kon maken van bluetooth (ook niet via de app op mijn telefoon) en ik BMS moest resetten door hem helemaal uit en aan te zetten.

Liever doe ik dit via RS232 en zou mogelijk zijn gezien de BMS PB2A16S20P volgens de specsheet ook RS232 ondersteund.

[Afbeelding]

Echter krijg ik 0,0 aan info uit de RS232 poort en heb ik zo mijn twijfels of deze al dan niet aangesloten. En dan doel ik op de aansluiting tussen het communicatie board en het BMS zelf.

Heb er nu een ESP32 op aangesloten gehad in zo goed als alle configuraties en ook een RS232 to usb interface maar ik zie helemaal niets.

[Afbeelding]

[Afbeelding]
Nu zou ik mijn doos weer open kunnen schroeven, maar gezien mijn accu zo goed als vol is vind ik dat een beetje spannend.

Heeft iemand toevallig dit gecontrolleerd of een doos nog in aanbouw en kan verifieren of de RJ11 poort met RS232 label ook daadwerkelijk op het BMS is aangesloten ?

Of ervaring met het wel aan de de praat krijgen ?

Hier 2 fotos van mijn zojuist ontvangen doos.
De rj11 is gesoldeerd op het backplane.

[habbekrats]

@Dogooder Die rs232 doet het niet, koop een 3 euro rs485 naar serial en hang die aan je esp

https://github.com/syssi/esphome-jk-bms

schema https://github.com/txubel...ts/jk_rs485_bms/README.md
rs485<>ttl
https://nl.aliexpress.com...FPmC&gatewayAdapt=glo2nld

[RudolfR]

@cyclone

Geen idee welke ik als uitgangspunt heb genomen. Zoals gezegd heb ik smart-plug-v3 misbruikt.
Sorry, nu ik goed kijk zie ik dat dit een ander project is van deze auteur. esphome-jbd-bms / esphome-jk-bms.

My bad, hierbij alsnog de yaml.

YAML:

substitutions:
  name: athom-smart-plug-v3-50f110
  friendly_name: Athom Plug V3 50f110
  bms_name: jbd bms
  device_description: "Monitor and control a Xiaoxiang Battery Management System (JBD-BMS) via BLE"
  external_components_source: github://syssi/esphome-jbd-bms@main
  mac_address: -

packages:
  Athom_Technology.Smart_Plug_V3: github://athom-tech/esp32-configs/athom-smart-plug.yaml
esphome:
  name: ${name}
  name_add_mac_suffix: false
  friendly_name: ${friendly_name}
  project:
    name: "syssi.esphome-jbd-bms"
    version: 2.0.0

external_components:
  - source: ${external_components_source}
    refresh: 0s
  - source: github://Fabian-Schmidt/esphome-victron_ble

api:
  encryption:
    key: -

wifi:
  networks:
    - ssid: !secret wifi_ssid
      password: !secret wifi_password
    - ssid: !secret wifi_ssid2
      password: !secret wifi_password2
  manual_ip:
    static_ip: 192.168.1.15
    gateway: 192.168.1.1
    subnet: 255.255.255.0

esp32_ble_tracker:
  scan_parameters:
    active: false
  on_ble_advertise:
    then:
      - lambda: |-
          if (x.get_name().rfind("xiaoxiang", 0) == 0) {
            ESP_LOGI("ble_adv", "New JBD-BMS found");
            ESP_LOGI("ble_adv", "  Name: %s", x.get_name().c_str());
            ESP_LOGI("ble_adv", "  MAC address: %s", x.address_str().c_str());
            ESP_LOGD("ble_adv", "  Advertised service UUIDs:");
            for (auto uuid : x.get_service_uuids()) {
              ESP_LOGD("ble_adv", "    - %s", uuid.to_string().c_str());
            }
          }

ble_client:
  - id: client0
    mac_address: ${mac_address}

jbd_bms_ble:
  - id: bms0
    ble_client_id: client0
    # Some Liontron BMS models require an update interval of less than 8s
    update_interval: 2s

button:
  - platform: jbd_bms_ble
    jbd_bms_ble_id: bms0
    retrieve_hardware_version:
      name: "${bms_name} retrieve hardware version"

binary_sensor:
  - platform: jbd_bms_ble
    jbd_bms_ble_id: bms0
    balancing:
      name: "${bms_name} balancing"
    charging:
      name: "${bms_name} charging"
    discharging:
      name: "${bms_name} discharging"
    online_status:
      name: "${bms_name} online status"

sensor:
  - platform: jbd_bms_ble
    jbd_bms_ble_id: bms0
    battery_strings:
      name: "${bms_name} battery strings"
    current:
      name: "${bms_name} current"
    power:
      name: "${bms_name} power"
    charging_power:
      name: "${bms_name} charging power"
    discharging_power:
      name: "${bms_name} discharging power"
    state_of_charge:
      name: "${bms_name} state of charge"
    nominal_capacity:
      name: "${bms_name} nominal capacity"
    charging_cycles:
      name: "${bms_name} charging cycles"
    capacity_remaining:
      name: "${bms_name} capacity remaining"
    battery_cycle_capacity:
      name: "${bms_name} battery cycle capacity"
    total_voltage:
      name: "${bms_name} total voltage"
    average_cell_voltage:
      name: "${bms_name} average cell voltage"
    delta_cell_voltage:
      name: "${bms_name} delta cell voltage"
    min_cell_voltage:
      name: "${bms_name} min cell voltage"
    max_cell_voltage:
      name: "${bms_name} max cell voltage"
    min_voltage_cell:
      name: "${bms_name} min voltage cell"
    max_voltage_cell:
      name: "${bms_name} max voltage cell"
    temperature_1:
      name: "${bms_name} temperature 1"
    temperature_2:
      name: "${bms_name} temperature 2"
    temperature_3:
      name: "${bms_name} temperature 3"
    cell_voltage_1:
      name: "${bms_name} cell voltage 1"
    cell_voltage_2:
      name: "${bms_name} cell voltage 2"
    cell_voltage_3:
      name: "${bms_name} cell voltage 3"
    cell_voltage_4:
      name: "${bms_name} cell voltage 4"
    cell_voltage_5:
      name: "${bms_name} cell voltage 5"
    cell_voltage_6:
      name: "${bms_name} cell voltage 6"
    cell_voltage_7:
      name: "${bms_name} cell voltage 7"
    cell_voltage_8:
      name: "${bms_name} cell voltage 8"
    operation_status_bitmask:
      name: "${bms_name} operation status bitmask"
    errors_bitmask:
      name: "${bms_name} errors bitmask"
    balancer_status_bitmask:
      name: "${bms_name} balancer status bitmask"
    software_version:
      name: "${bms_name} software version"

switch:
  - platform: ble_client
    ble_client_id: client0
    name: "${bms_name} enable bluetooth connection"

  - platform: jbd_bms_ble
    jbd_bms_ble_id: bms0
    charging:
      name: "${bms_name} charging"
    discharging:
      name: "${bms_name} discharging"

Probleem met JK en BLE disconnects is misschien bekend?
https://github.com/syssi/esphome-jk-bms/issues/732

[mistral2]

cyclone schreef op dinsdag 24 juni 2025 @ 10:45:


En ik snap het hele RS485 verhaal wel, punt hier is dat de ESP geen RS485 interface heeft, wel native meerdere RS232 interfaces aankan.
Heb een RS485 --> USB liggen en hiermee netjes mijn BMS kunnen updaten dat werkt prima.
Maar ik wil met een ESP de intergratie doen naar HomeAssistant om zo met name goed zicht (en archief) te hebben van mijn individuele celspanningen en een beeld bij hoe goed de balancering plaats vindt.
Dit kan ik (zover mij bekend) niet gedetailleerd uit VRM halen.

Kan je die RS485-->USB niet aan je ESP hangen?

Ik heb een RS486->USB nu aan een server hangen die toch in de buurt staat, en lees daarmee continue de modbus stream uit voor mijn 3 batterijen (met een simpel perl script). Je ziet alleen de 'dynamische' data. De batterijen hebben V15 JKBMS draaien met laatste firmware. Ik dump de data nu in een file (per dag) maar naar HA sturen zal niet zo moeilijk zijn. (De modbus info op het net is niet helemaal correct en met reverse engineering heb ik het eea wat kunnen corrigeren).

[Draconian]

3 fase aansluiting is aangevraagd bij de netbeheerder. Van 1 x 35A naar 3 x 25A.
Dan kan alles beter verdeeld gaan worden voordat ik aan een thuisaccu begin.
Nu zijn er wel enorme verliezen volgens deze uitleg. Klopt dat? 20% verlies/round trip! Als zijn uitleg juist is dan zou ik de SolarEdge SE5000h eruit moeten flikkeren en de 20 zonnepanelen direct op een Victron Multi RS Solar 48/6000 230V hybride omvormer moeten zetten. De thuisaccu wordt dan vrijwel zonder verlies opgeladen.
Vanaf 7 minuten begint zijn uitleg.

YouTube: Thuisbatterijen en efficiëntie: dit wil je weten voor je kiest

[Aziona]

@Draconian kunnen die optimizers dan gewoon blijven zitten als je ze op de Victron aansluit?

[cyclone]

@Dogooder U bent geweldig, alleen wat ik nu nog zoek is waar die kabels van het communicatie board wat jij op de foto laat zien naartoe gaan op het BMS.
Als het niet teveel gevraagd is, kun je dat eens checken ?

@mistral2 / @habbekrats Heren, de ESP32 is een wifi microcontroller die heeft default geen USB aan boord, er zijn wel ontwikkelboards (zoals de D1 mini) die een USB aansluiting hebben maar dat dient enkel voor flashen van de ESP en als voeding.

Ter illustratie :


Duidelijk dat jullie nog nooit een ESP8266 / ESP32 in het echt in de handen hebben gehad.
Wat jullie opperen "een RS485 interface via USB aansluiten" is niet mogelijk.
(en nu val ik in herhaling maar klaarblijkelijk leest niet iedereen alle postst) Behalve dat zijn er mensen die dit met RS232 direct op de JK BMS aan de gang hebben.

Het is al helemaal uitgekristaliseerd in de eerder genoemde GitHub echter had ik de hoop dat als er een RJ11 op het communicatie board zit hij ook gewoon werkt, het is immers ook (val ik weer in herhaling) supported door V15 JK BMS.

Tis gewoon ff uitvogelen.

@RudolfR Dank voor het delen, ga jouw oplossing ook eens bestuderen.

[cyclone]

Aziona schreef op dinsdag 24 juni 2025 @ 21:43:
@Draconian kunnen die optimizers dan gewoon blijven zitten als je ze op de Victron aansluit?

Nee de SolarEdge optimisers werken ALLEEN met een SolarEdge omvormer.
Als je de omvormer eruit gooit en alles op een Victron MPPT gooit zul je ook je dak op moeten en al je SolarEdge optimisers moeten verwijderen.

[Draconian]

Aziona schreef op dinsdag 24 juni 2025 @ 21:43:
@Draconian kunnen die optimizers dan gewoon blijven zitten als je ze op de Victron aansluit?

Dat ga ik die vent morgen vragen. Even bellen. Want dat is dan wel een hele goede vraag wat hij niet uitlegt in zijn video. Maar de andere opstellingen hebben megaveel energieverlies/omzetverlies. Schrikbarend zelfs. Dan blijft alleen zo een hybride omvormer een optie voor maximaal rendement. Maar er zijn vast andere merken welke hetzelfde doen. Zolang de SolarEdge optimizers maar blijven zitten.

cyclone schreef op dinsdag 24 juni 2025 @ 21:46:
[...]


Nee de SolarEdge optimisers werken ALLEEN met een SolarEdge omvormer.
Als je de omvormer eruit gooit en alles op een Victron MPPT gooit zul je ook je dak op moeten en al je SolarEdge optimisers moeten verwijderen.

Hmm, dat is balen. Het zit ook nooit eens mee Andere hybride omvormers van SolarEdge zelf?

[ Voor 26% gewijzigd door Draconian op 24-06-2025 21:48 ]

[cyclone]

Draconian schreef op dinsdag 24 juni 2025 @ 21:46:
[...]

Zolang de SolarEdge optimizers maar blijven zitten.

Helaas pindakaas, dat gaat niet werken :-)
Zijn weinig dingen waar ik echt HEUL VEUL verstand van heb, maar dit weet ik 100% zeker.
Een SolarEdge optimiser start alleen op als hij een SolarEdge omvormer ziet en kan communiceren.

Als hij dat niet ziet zal hij bij een werkend paneel precies 1 volt afgeven, dit is gedaan zodat je als je panelen geinstalleerd hebt snel met een multimeter kunt checken of ze het allemaal doen.
Heb je 25 panelen moet je op de string 25volt meten, heb je er 30 dan moet je 30v meten.

Maar SolarEdge optimisers op een Victron MPPT (of wel geteld elke andere oplossing / omvormer) gaat niet werken.

[cyclone]

Draconian schreef op dinsdag 24 juni 2025 @ 21:46:


[...]


Hmm, dat is balen. Het zit ook nooit eens mee Andere hybride omvormers van SolarEdge zelf?

Jazeker die zijn er wel ze hebben nu mooi een aantal uitlopende modellen die als je een beetje zoekt best leuk en scherp geprijsd zijn. (hier b.v.)

Maar let wel .. dan zit je weer met een vendor lock in qua te gebruiken batterijen.
Dan kun je kiezen uit LG /SolarEdge en BYD



En let ook even goed op de minimale stringlengte bij deze omvormers weet niet hoeveel panelen / optimisers je hebt liggen. Maar de 3 fase omvormers willen vaak een flink aantal optimisers zien (afhankelijk van je omvormer en type optimisers)

[ Voor 34% gewijzigd door cyclone op 24-06-2025 22:01 ]

[Draconian]

cyclone schreef op dinsdag 24 juni 2025 @ 21:52:
[...]


Jazeker die zijn er wel ze hebben nu mooi een aantal uitlopende modellen die als je een beetje zoekt best leuk en scherp geprijsd zijn. (hier b.v.)

Maar let wel .. dan zit je weer met een vendor lock in qua te gebruiken batterijen.
Dan kun je kiezen uit LG /SolarEdge en BYD

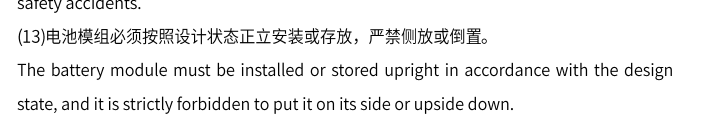

[Afbeelding]

Dubbel. Je had al beantwoord

[ Voor 15% gewijzigd door Draconian op 24-06-2025 21:59 ]

[habbekrats]

cyclone schreef op dinsdag 24 juni 2025 @ 21:44:
@Dogooder U bent geweldig, alleen wat ik nu nog zoek is waar die kabels van het communicatie board wat jij op de foto laat zien naartoe gaan op het BMS.
Als het niet teveel gevraagd is, kun je dat eens checken ?

@mistral2 / @habbekrats Heren, de ESP32 is een wifi microcontroller die heeft default geen USB aan boord, er zijn wel ontwikkelboards (zoals de D1 mini) die een USB aansluiting hebben maar dat dient enkel voor flashen van de ESP en als voeding.

Ter illustratie :
[Afbeelding]

Duidelijk dat jullie nog nooit een ESP8266 / ESP32 in het echt in de handen hebben gehad.
Wat jullie opperen "een RS485 interface via USB aansluiten" is niet mogelijk.
(en nu val ik in herhaling maar klaarblijkelijk leest niet iedereen alle postst) Behalve dat zijn er mensen die dit met RS232 direct op de JK BMS aan de gang hebben.

Het is al helemaal uitgekristaliseerd in de eerder genoemde GitHub echter had ik de hoop dat als er een RJ11 op het communicatie board zit hij ook gewoon werkt, het is immers ook (val ik weer in herhaling) supported door V15 JK BMS.

Tis gewoon ff uitvogelen.

@RudolfR Dank voor het delen, ga jouw oplossing ook eens bestuderen.

ik gebruik deze

[mistral2]

cyclone schreef op dinsdag 24 juni 2025 @ 21:44:

@mistral2 / @habbekrats Heren, de ESP32 is een wifi microcontroller die heeft default geen USB aan boord, er zijn wel ontwikkelboards (zoals de D1 mini) die een USB aansluiting hebben maar dat dient enkel voor flashen van de ESP en als voeding.

Duidelijk dat jullie nog nooit een ESP8266 / ESP32 in het echt in de handen hebben gehad.
Wat jullie opperen "een RS485 interface via USB aansluiten" is niet mogelijk.
(en nu val ik in herhaling maar klaarblijkelijk leest niet iedereen alle postst) Behalve dat zijn er mensen die dit met RS232 direct op de JK BMS aan de gang hebben.

Ik heb ze wel in handen gehad, maar inderdaad geen éxpert. Heb er tot nu toe alleen nog maar een waterflowmeter mee gebouwd Een ESP8266 met USB poort, maar inderdaad misschien alleen om mee te flashen....
Ik lees echter dat de ESP32-S2 or ESP32-S3 wel USB kunnen praten...

[BernieW]

habbekrats schreef op dinsdag 24 juni 2025 @ 19:52:
@Dogooder Die rs232 doet het niet, koop een 3 euro rs485 naar serial en hang die aan je esp

https://github.com/syssi/esphome-jk-bms

schema https://github.com/txubel...ts/jk_rs485_bms/README.md
rs485<>ttl
https://nl.aliexpress.com...FPmC&gatewayAdapt=glo2nld

In dit schema worden de ontwerpregels voor een RS485 interface met voeten getreden.
Ik mis de afsluitimpedantie, de bias weerstanden en waarom heeft deze ontwerper die ground verbinding gemaakt? Vooral bij langere stukken kabel kun je de afscherming gebruiken, maar sluit 'm dan in vredsenaam maar aan 1 kant aan de elektronica.

Zou zeggen, doe jezelf een plezier en gebruik een fatsoenlijk ontworpen interface, met deze brakke ontwerpen loop je, als ze het al doen, altijd kans op onverklaarbare communicatie fouten. Bij tweakers veel gebruikt is bv het bordje van @AUijtdehaag
Ook op Aliexpress kun je betere bordjes vinden, maar ook daar zijn er genoeg met de nodige ontwerpfouten, bv te hoge waardes van de biasweeerstanden (de weerstanden van de A en B datatlijnen neer Vcc en Vss).

[habbekrats]

@BernieW afsluitweerstanden zijn meestal niet nodig bij korte afstanden, ik gebruik ze ook niet en alles werkt netjes. Net als de biasweerstanden. Als je 2 jk-bms hebt staat er 1 als master. De esp32 met rs485 is slechts sniffer.

[bbbrumbrum]

Draconian schreef op dinsdag 24 juni 2025 @ 21:36:
3 fase aansluiting is aangevraagd bij de netbeheerder. Van 1 x 35A naar 3 x 25A.
Dan kan alles beter verdeeld gaan worden voordat ik aan een thuisaccu begin.
Nu zijn er wel enorme verliezen volgens deze uitleg. Klopt dat? 20% verlies/round trip! Als zijn uitleg juist is dan zou ik de SolarEdge SE5000h eruit moeten flikkeren en de 20 zonnepanelen direct op een Victron Multi RS Solar 48/6000 230V hybride omvormer moeten zetten. De thuisaccu wordt dan vrijwel zonder verlies opgeladen.
Vanaf 7 minuten begint zijn uitleg.

YouTube: Thuisbatterijen en efficiëntie: dit wil je weten voor je kiest

Juist met thuisaccu icm powerassist is een enkelfase aansluiting toch prachtig ? Je hoeft dan juist niets te verdelen.
PV kun je vertraagd terugleveren.

Enkel voor handel is het grotere vermogen handig….

[Hermarcel]

Nelisj schreef op dinsdag 24 juni 2025 @ 18:16:
[...]


Ik ben zelf ook bezig om dit protocol te ontcijferen maar heb nog niet alle data gevonden. Je hebt het over dat het goed gedefinieerd is, heb je een linkje of iets naar deze documentatie?

https://github.com/syssi/esphome-jk-bms ken ik inmiddels maar bij mij lijkt op een of ander manier niet alles op dezelfde plekken te zitten als wat daar beschreven staat.

Ik schreef dat Modbus een goed gedefinieerd protocol is. Daarmee bedoel ik dus het hardware-deel en de transport-structuur (signaal nivo's, timings, frame-structuur, etc). De inhoud van de frames is fabrikant-specifiek. Die is door JK bepaald en als zij dat niet vrij geven, dan ben je aangewezen op iemend die het reverse-engineered heeft òf zelf aan het reverse-engineeren slaan.

[Hermarcel]

habbekrats schreef op dinsdag 24 juni 2025 @ 22:25:
@BernieW afsluitweerstanden zijn meestal niet nodig bij korte afstanden, ik gebruik ze ook niet en alles werkt netjes. Net als de biasweerstanden. Als je 2 jk-bms hebt staat er 1 als master. De esp32 met rs485 is slechts sniffer.

@BernieW heeft gelijk:
De afsluitweerstanden zijn een standaard onderdeel van de RS485 definitie. Dat het bij jou werkt wil niet zeggen dat de weerstanden niet nodig zijn: Vandaag of morgen besluit jij (of je buurman aan de andere kant van de muur) om een stevig apparaat in de buurt van de leidingen te zetten en werkt het ineens niet meer door de extra electromagnetische straling. Ook het verleggen van de RS485 kabel kan hier al voor zorgen.

GND aansluiten is geen goed idee. Afgeschermde kabel met het scherm aan één kant aangesloten aan GND is inderdaad prima.

[Draconian]

bbbrumbrum schreef op dinsdag 24 juni 2025 @ 22:32:
[...]

Juist met thuisaccu icm powerassist is een enkelfase aansluiting toch prachtig ? Je hoeft dan juist niets te verdelen.
PV kun je vertraagd terugleveren.

Enkel voor handel is het grotere vermogen handig….

Enkelfase van 1 x 35A gaat te weinig worden in mijn huis met een thuisaccu erbij. Ik kan in principe maar 8000 Watt gelijktijdig over mijn netwerk pompen. Wasdroger, wasmachine (gelijktijdig aan), stofzuigen, inductiekookplaat op 230 volt. Bij ons staan deze apparaten weleens allemaal tegelijk aan. Dan heb ik nog 20 x zonnepanelen op het dak liggen op een 5kW omvormer. Dit gaat allemaal over 1 fase.
Dan wil ik ook nog een zelfbouw thuisaccu. Dat gaat niet goed alles op 1 fase.
Ik vergeet nog 2 dingen. Warmtepompboiler voor tapwater en een pas gebouwde gaming computer 1000 Watt.

Ik heb een elektricien gisteren gesproken die bij mij dan de hoofdschakelaar gaat plaatsen na goedkeuring Westlandinfra. Ik moet echt over naar 3 x 25A.

Thuisaccu zal ik toch naar een hybride omvormer van SolarEdge moeten gaan kijken als ik vrijwel geen omzetverlies wil hebben. 20% minimaal verlies door "round trip" vind ik echt te gek. Dan heb ik liever met 20 zonnepanelen en 20 x optimizers een goed werkend systeem met een uitstekende rendement.

Heb je het filmpje gezien? 79% blijft er maar over met de meeste setups van de zelfbouwers. Ik ga dan liever voor de 95% door de zonnepanelen direct op een hybride omvormer te zetten. Het blijft dan DC van zonnepanelen-hybride omvormer-thuisaccu. Naar de meterkast 93%. Dat zijn pas cijfers.

Was dat @cyclone die zei dat je een thuisaccu niet in huis moet plaatsen? Je hebt gelijk. Elektricien zei het ook tegen mij. Er kan altijd een fabricagefout in zo een accu zitten en dan fik heel je huis af. Binnenkort komen er ook nieuwe regels omtrent thuisaccu's. In ieder geval niet in je woning plaatsen. Wel tegen je buitenmuur of in een aparte schuur los van je huis. Plus met de nieuwe wet zullen de accu's waarschijnlijk gekeurd moeten worden. Je moet ze nu al aanmelden zoals ik lees.
Je moet een thuisbatterij aanmelden bij je netbeheerder voor je deze gebruikt. Dit geldt voor elke thuisbatterij die is aangesloten op het stroomnet (vanaf een vermogen van 0,8 kWh). Dit doe je makkelijk en snel via Energieleveren.nl.
YouTube: Thuisbatterijen en efficiëntie: dit wil je weten voor je kiest

[ Voor 21% gewijzigd door Draconian op 25-06-2025 07:27 ]

[BernieW]

habbekrats schreef op dinsdag 24 juni 2025 @ 22:25:
@BernieW afsluitweerstanden zijn meestal niet nodig bij korte afstanden, ik gebruik ze ook niet en alles werkt netjes. Net als de biasweerstanden. Als je 2 jk-bms hebt staat er 1 als master. De esp32 met rs485 is slechts sniffer.

Ik schaar dit in de categorie, ik hoefde maar een kort stukje daarom doe ik geen gordel om of ja maar dit is maar een proefritje in m'n eigen buurt, dan is een helm op m'n motor/brommer niet nodig.

Maar uiteindelijk ben je op dit onderwerp gelukkig zelf vrij om te kiezen en doe je wat je zelf het beste lijkt. Maar design regels zijn er met een reden, ongeacht het doel van je circuit, just my two cents.

[Vdvmark]

Als je 20 panelen hebt dan produceren die zomers dagelijks 50kWh ? Welke accucapaciteit is dan minimaal nodig om het een optie te laten zijn, zonder die productie te beperken ? Afhankelijk van huisverbruik zal PV naar AC en AC naar batterij ondanks die circa 80% RTE voor t batterij gedeelte een kleiner energieverlies kunnen opleveren, daar vindt je ook youtubefilmpjes over.

[cyclone]

mistral2 schreef op dinsdag 24 juni 2025 @ 22:12:
[...]
Ik lees echter dat de ESP32-S2 or ESP32-S3 wel USB kunnen praten...

Dat zal die gebruik ik niet, en behalve dat de ESP is een microcontroller he, geen complete computer waar je een OS op installeert en er drivers voor USB --> RS485 interfaces beschikbaar zijn.

Al zou je een dergelijke converter aan kunnen sluiten dan nog moet het wel ondersteund zijn in een ESPHome library en mee gecompiled worden.

Wellicht zou iets mogelijk zijn via de SPI bus, maar dan nog zijn jullie een weg ingeslagen die ik niet in wil.
RS232 is volledig supported door JKBMS en door de ESP dus why bother.

Als (en dit is een HELE grote ALS) ik al naar RS485 zou willen uitwijken dan gebruik ik daar geen ESP voor maar zou ik de stap maken naar een Rpi (waar dus wel een compleet OS op draait) en idd een USB --> RS485 adapter.

Maar een ESP kost me 3 euro, is klein en verbruikt amper stroom in tegenstelling tot een Rpi van 25 euro en een adapter van nog eens een paar euro op ali.

En de intergratie met HA middels ESPHome is met een ESP vele malen makkelijker.
Kortom hou nou eens op over die RS485 dat was helemaal mijn vraag niet.

Gekheid, dank voor het meedenken maar ik kies ervoor om eerst dit pad uit te lopen, als dit echt doodlopend is dan kijken we tzt wel verder.
Is inmiddels weer een BMS naar me onderweg (een lege doos) en ik heb geen haast kortom ik ga dit lekker op mijn gemakkie uitpuzzelen.

[habbekrats]

Nu werk in de industrie veel met Siemens modbus en hier staat letterlijk in de handleiding

Each Modbus slave has to be uniquely addressed (1..247).
The maximum register addressing is 65535 (see \15\ and \16\).
*) In case of line lengths of more than 50 m, you have to terminate the bus
segment with a terminating resistor of approx. 330 Ω on both sides to ensure
interference-free data traffic (\7\).

Als je 5 bms doorlust op deze poorten is er ook geen enkel iets om aan te solderen aangezien er standaard rj45 kabeltjes gebruikt worden.

Uiteraard is iedereen vrij om het aan te sluiten zoals je het zelf goed lijkt, alle github voorbeelden en andere fora maakt schijnbaar niemand zich er druk om.
Wat er intern in de bms gedaan is heb ik ook geen zicht op.


Volgens het gangbare schema zitten er bias 20k en een afsluit r 120 ohm

[ Voor 7% gewijzigd door habbekrats op 25-06-2025 08:24 ]

[BernieW]

Vdvmark schreef op woensdag 25 juni 2025 @ 07:40:
Als je 20 panelen hebt dan produceren die zomers dagelijks 50kWh ? Welke accucapaciteit is dan minimaal nodig om het een optie te laten zijn, zonder die productie te beperken ? Afhankelijk van huisverbruik zal PV naar AC en AC naar batterij ondanks die circa 80% RTE voor t batterij gedeelte een kleiner energieverlies kunnen opleveren, daar vindt je ook youtubefilmpjes over.

De vuistregels bij Victron als je ook bij netstoringen in eiland bedrijf werkt:
- De 1:1 regel, het AC vermogen van de aangesloten PV omvormer mag niet hoger zijn dan die van de Victron omvormer waar die op aangesloten is
. Bij Li (dus ook LPO) batterijen heb je per 1.5 kW aangesloten AC PV vermogen een minimaal een batterij capaciteit van 4.8 kWh nodig.

Bij andere merken omvormers kunnen de getallen iets anders zijn, maar beide parameters zul je terug zien.
Deze ontwerpeisen gelden voor de PV omvormers die je bij een stroomstoring aan wilt houden en dus op die specifieke uitgang van je batterij omvormer aansluti (bij Victron ACout 1). Als je redelijk wat PV vermogen hebt van meerdere omvormers kun je natuurlijk besluiten maar een deel in te zetten tijdens eilandbedrijf om aan deze ontwerpregels te voldoen.

[PCJR]

Aziona schreef op dinsdag 24 juni 2025 @ 21:43:
@Draconian kunnen die optimizers dan gewoon blijven zitten als je ze op de Victron aansluit?

Je kunt ook alle bestaande micro omvomers aansluiten op de MI port van een Deye 3phase hybrid.
Heb je maar 1 kast nodig en geen hele muur

[SkiFan]

Draconian schreef op woensdag 25 juni 2025 @ 06:54:
[...]


YouTube: Thuisbatterijen en efficiëntie: dit wil je weten voor je kiest

[Afbeelding]

Dank voor de link. Scenario 4 is precies wat wij dadelijk hebben. Ivm schaduw en bekabeling zijn DC MPPT's op die plek niet interessant. Verdien ik nooit terug. De uitbreiding op mn huisdak komt wel direct op DC. (450/100) icm initieel 1 Multiplus 5000. Als batterijbox heb ik een Seplos V3 met active balancing genomen. Met Catl315 Ah akku's. Uiteindelijk komen er nog wat meer boxen te staan en ook 3 MP'en.

Aanvullend: Ik woon in Dld en krijg dus 7 a 8 cent / kWh voor terugleveren. Betaal 30 cent afname. Met dadelijk 13 kWpeak, 80 kWh akku's en een dagelijks verbruik van 12 kWh kan ik vermoedelijk bijna het hele jaar door zonder af te nemen. Ook Dunkelflautes moet je dan een aardig stuk door kunnen komen.

[ Voor 14% gewijzigd door SkiFan op 25-06-2025 13:16 ]

[Draconian]

PCJR schreef op woensdag 25 juni 2025 @ 12:09:
[...]


Je kunt ook alle bestaande micro omvomers aansluiten op de MI port van een Deye 3phase hybrid.
Heb je maar 1 kast nodig en geen hele muur

Aardig aan de prijs. Ik neem dat je deze bedoeld https://www.offgridcentru...-inverter-sun-3-fase-6-k/

[PCJR]

Draconian schreef op woensdag 25 juni 2025 @ 13:35:
[...]


Aardig aan de prijs. Ik neem dat je deze bedoeld https://www.offgridcentru...-inverter-sun-3-fase-6-k/

Heb je al eens gerekend aan een Victron systeem, met 3 fase, en alles op 12kw?
Dus 12 kW accu laden en ontladen
12-15kWp PV op 2 of 3 MMPT
assymteric phase feeding
generator/micro input
backup port

Zoiets met 12kw Deye kost 1817,- euro ex btw zoals hier:
https://zonnepanelensuper...hybride-3-fasen-omvormer/

Iets duurder:
2200,- https://solar.gistron.com...p3-eu-12kw-3-fase-2-mppt/

[Draconian]

PCJR schreef op woensdag 25 juni 2025 @ 13:44:
[...]


Heb je al eens gerekend aan een Victron systeem, met 3 fase, en alles op 12kw?
Dus 12 kW accu laden en ontladen
12-15kWp PV op 2 of 3 MMPT
assymteric phase feeding
generator/micro input
backup port

Zoiets met 12kw Deye kost 1817,- euro ex btw zoals hier:
https://zonnepanelensuper...hybride-3-fasen-omvormer/

Iets duurder:
2200,- https://solar.gistron.com...p3-eu-12kw-3-fase-2-mppt/

Even een correctie. 12kW is veel te veel De helft is zat.
Deze zijn er toch ook van het merk Solar Edge? Dan weet ik zeker dat het goed gaat met de optimizers.

[ Voor 7% gewijzigd door Draconian op 25-06-2025 13:47 ]

[PCJR]

Draconian schreef op woensdag 25 juni 2025 @ 13:45:
[...]


Even een correctie. 12kW is veel te veel De helft is zat.

https://solar.gistron.com...lp1-eu-5kw-1-fase-2-mppt/
https://solartech.eu/nl/p...2xmppt-sun-6k-sg05lp1-eu/
Zo, maar ik ben geen human google. Goedkoopste zoeken mag je zelf

[ Voor 10% gewijzigd door PCJR op 25-06-2025 13:48 ]

[Draconian]

PCJR schreef op woensdag 25 juni 2025 @ 13:47:
[...]

https://solar.gistron.com...lp1-eu-5kw-1-fase-2-mppt/
https://solartech.eu/nl/p...2xmppt-sun-6k-sg05lp1-eu/
Zo, maar ik ben geen human google. Goedkoopste zoeken mag je zelf

Voor dat prijsverschil is de 3 fase beter. Ik sla hem op als favoriet in ieder geval.
Nu je het zegt. Straks heb ik 3 fase aansluiting. Dan moet de zonnestroom wel over alle drie de fases verdeelt worden.
https://zonnepanelensuper...hybride-3-fasen-omvormer/

[ Voor 18% gewijzigd door Draconian op 25-06-2025 13:53 ]

[PCJR]

Draconian schreef op woensdag 25 juni 2025 @ 13:48:
[...]


Voor dat prijsverschil is de 3 fase beter. Ik sla hem op als favoriet in ieder geval.
Nu het het zegt. Straks heb ik 3 fase aansluiting. Dan moet de zonnestroom wel over alle drie de fases verdeelt worden.
https://zonnepanelensuper...hybride-3-fasen-omvormer/

Ik heb de 12kw. Achteraf had ik de 20kw moeten pakken, had ik vol de 3x25A kunnen gebruiken

[cyclone]

PCJR schreef op woensdag 25 juni 2025 @ 12:09:
[...]


Je kunt ook alle bestaande micro omvomers aansluiten op de MI port van een Deye 3phase hybrid.
Heb je maar 1 kast nodig en geen hele muur

Even opletten mannen:
@Draconian heeft het over SolarEdge OPTIMIZERS.
@PCJR heeft het over MICRO OMVORMERS.



2 compleet andere zaken.
En NEE een SolarEdge OPTIMIZER gaat niet werken op een niet SolarEdge omvormer, ook niet op een Deye omvormer.

[Draconian]

cyclone schreef op woensdag 25 juni 2025 @ 13:57:
[...]


Even opletten mannen:
@Draconian heeft het over SolarEdge OPTIMIZERS.
@PCJR heeft het over MICRO OMVORMERS.



2 compleet andere zaken.
En NEE een SolarEdge OPTIMIZER gaat niet werken op een niet SolarEdge omvormer, ook niet op een Deye omvormer.

Bedankt. Kan deze weer uit mijn favorieten
Met andere woorden kan ik deze gaan nemen en dan ben ik klaar voor de ondersteunende thuisaccu's zoals aangegeven op de pagina? Mijn Solar Edge optimizers blijven werken.
https://www.stralendgroen...er-3-fase/?v=1a13105b7e4e
Ik heb 20 x optimizers met 20 x zonnepanelen 405wp. Dat was eerder je vraag zag ik.

[ Voor 5% gewijzigd door Draconian op 25-06-2025 14:37 ]

[PCJR]

Draconian schreef op woensdag 25 juni 2025 @ 14:33:
[...]


Bedankt. Kan deze weer uit mijn favorieten
Met andere woorden kan ik deze gaan nemen en dan ben ik klaar voor de ondersteunende thuisaccu's zoals aangegeven op de pagina? Mijn Solar Edge optimizers blijven werken.
https://www.stralendgroen...er-3-fase/?v=1a13105b7e4e
Ik heb 20 x optimizers met 20 x zonnepanelen 405wp. Dat was eerder je vraag zag ik.

Je kunt deye ook ac koppelen meen ik

[cyclone]

Misschien goed om weer even terug on topic te gaan, naar het ZELF bouwen van een powerwall (en ja ik ben mede schuldig aan de deviatie van het topic … sorry)

[BenSKIP]

cyclone schreef op dinsdag 24 juni 2025 @ 14:53:
@RudolfR welke file gebruik jij exact uit de repositry ? Ik had de https://github.com/syssi/...sp32-ble-v15-example.yaml en de ESP lijkt dan na iedere read out de Blue Tooth verbinding te verbreken / verliezen en moet dan weer een reconnect doen.

Gebeurd dit bij jou ook ? Bij mij liep de bluetooth dus vast van mijn BMS en moest ik hele BMS uit en aan zetten (en daarmee de accu) om weer verbinding te krijgen to blue tooth (en dat binnen een dag).

Dus blue tooth voelde voor mij niet zo stabiel aan. Gebruik een ESP32 WROOM overigens.


[...]


Nee joh .. dat kan jij ook zelf, ESP home is echt heeeel laagdrempelig en je hoeft echt maar 2 regels aan te passen ..

Met een handleiding voor dummy's kan ik het, maar begrijp er dan nog steeds geen fluit van.

[BenSKIP]

cyclone schreef op dinsdag 24 juni 2025 @ 21:46:
[...]


Nee de SolarEdge optimisers werken ALLEEN met een SolarEdge omvormer.
Als je de omvormer eruit gooit en alles op een Victron MPPT gooit zul je ook je dak op moeten en al je SolarEdge optimisers moeten verwijderen.

Nee, je kan SE optimizers softwarematig (met een tool, weet even niet meer hoe deze heet) op allways ON zetten, de boel wordt dan "regelar string" en dan kan je oo een MPPT inprikken.

Koop Deye, deze ondersteunt AC input op GEN.

[cyclone]

BenSKIP schreef op donderdag 26 juni 2025 @ 03:03:
[...]


Nee, je kan SE optimizers softwarematig (met een tool, weet even niet meer hoe deze heet) op allways ON zetten, de boel wordt dan "regelar string" en dan kan je oo een MPPT inprikken.

Koop Deye, deze ondersteunt AC input op GEN.

Nu blijven we toch in het Solar topic verzanden volgens mij moeten we daar een ander topic voor hebben maargoed.
Ik heb even snel gezocht maar ik kan een dergelijke tool niet vinden, dus ben zeer benieuwd naar de naam van deze tool.
Wat ik overigens wel vind is wat ik al eerder verkondigde SE optimizers werken alleen meet een SE inverter.

AC koppelen kan altijd maar dat wil @Draconian nou juist niet want dan pakt hij alle omzettingsverliezen mee.

Ben overigens heel benieuwd naar de naam van die tool @BenSKIP

[Misanthropia]

BenSKIP schreef op donderdag 26 juni 2025 @ 03:03:
[...]


Nee, je kan SE optimizers softwarematig (met een tool, weet even niet meer hoe deze heet) op allways ON zetten, de boel wordt dan "regelar string" en dan kan je oo een MPPT inprikken.

Koop Deye, deze ondersteunt AC input op GEN.

Dit kon maar bij 1 bepaalde serie. Hadden een i in hun typenaam.

[Draconian]

cyclone schreef op donderdag 26 juni 2025 @ 11:23:
[...]


Nu blijven we toch in het Solar topic verzanden volgens mij moeten we daar een ander topic voor hebben maargoed.
Ik heb even snel gezocht maar ik kan een dergelijke tool niet vinden, dus ben zeer benieuwd naar de naam van deze tool.
Wat ik overigens wel vind is wat ik al eerder verkondigde SE optimizers werken alleen meet een SE inverter.

AC koppelen kan altijd maar dat wil @Draconian nou juist niet want dan pakt hij alle omzettingsverliezen mee.

Ben overigens heel benieuwd naar de naam van die tool @BenSKIP

Ik zet het even in de vrieskast de zelfbouw. 3 fase is de eerste stap. Dan een hybride omvormer. Maar mijn collega heeft dus een thuisaccu sinds kort. Kosten 10.000 euro. Maar hij liet de maand juni zien aan opbrengsten. 56 euro. Terugverdientijd is veel te lang. De 3 fase gaat wel door inclusief een 3 fase hybride omvormer voor de bestaande zonnepanelen. Thuisaccu wacht ik nog een jaartje mee. Het klopt wat je zegt. Ik wil de gigantische omzetverliezen niet. Gewoon direct vanaf de zonnepanelen naar een hybride omvormer met daar direct een thuisaccu aan gekoppeld. Maar het wordt dan geen zelfbouw meer als thuisaccu dus past niet meer in deze topic. Ik hou me verders stil

[cyclone]

@Draconian een accu systeem met de gedachten dit (snel) terug te verdienen kun je sowieso vergeten.
Ook als je zelf bouwt is dit nagenoeg niet haalbaar (een enkeling daargelaten) met de huidige energie prijzen / contracten.

Durf geen voorspelling te doen voor de toekomst (na salderings regeling) maar om economische redenen nu een thuis accu aanschaffen kan ik je van harte afraden.

Nog 1 ding over jouw vrees voor omzet verliezen. Je noemt dit telkens ENORM.
Mijn kijk hierop. Mijn SolarEdge systeem is bijna 5 jaar in productie, net voor de energie crisis gekocht dus goedkoop en mooie teruglevering vergoeding gekregen (met als topper 1 jaar 76cent per kWh).
Mede hierdoor had ik mijn (zelfgelegde set) binnen 3 jaar 8 maanden en 4 dagen volledig terug verdiend.
Geld wat ik "verdiende" met de teruglever vergoeding (nadat ik dus de set al terug verdiend had) heb ik geinvesteerd in verdere uitbreiding op de richting Zuid Oost.

Lang verhaal (maar onderbouwing voor volgende statement) om te vertellen.
Mijn zonnestroom die ik opwek is gratis.
Alles wat ik in een accu kan stoppen en later kan gebruiken dus gratis, alle zeefconsumptie gratis.

Nu had ik een SolarEdge hybride omvormer kunnen kopen en daar dure accu's van SolarEdge / LG chem of BYD aan kunnen hangen. Dan had ik verlies geminimaliseerd maar had ik een vendor lock in, en de beperking gehad van de SolarEdge hybride omvormer die qua te leveren vermogen ver achter blijft bij mijn huidige Multiplussen 5000.

Dus ja dan heb ik wat omzettings verlies het zal, want ik heb sowieso meer opwek dan ik zelf verbruik over een heel jaar gezien. Dus al zou ik 20% omzettingsverlies hebben (dat is het sowieso niet maar sois) dan nog heb ik een technisch betere oplossing die ook nog eens een stuk goedkoper is omdat ik zelf de accu's kan bouwen.

Eventueel zou ik ook alle optimizers nu van het dak kunnen halen en mijn Panelen in een Victron MPPT kunnen proppen, maar die investering ga ik nooit terugverdienen. Want zo veel win ik daar uiteindelijk niet mee. Wellicht een optie als mijn SolarEdge omvormer er een keer mee stopt.

Punt wat ik wil maken, kijk je niet blind op dat je wellicht je zonnestroom niet optimaal in je accu's krijgt.

[ Voor 70% gewijzigd door cyclone op 26-06-2025 13:34 ]

[cj1]

cyclone schreef op donderdag 26 juni 2025 @ 12:57:
@Draconian een accu systeem met de gedachten dit (snel) terug te verdienen kun je sowieso vergeten.
Ook als je zelf bouwt is dit nagenoeg niet haalbaar (een enkeling daargelaten) met de huidige energie prijzen / contracten.

Bij niet zelfbouw zit de kostprijs op ongeveer 3,8 cent per kWh (Deye RW-F16 gegevensblad: "Energy Throughput: 52.5 MWh): aanschaf € 1949 / 52500 = 3,71 cent per kWh.

Zolang het verschil tussen de laagste en gemiddelde prijs groter is dan € 0,038 * 1,333 (bij een matige round trip efficiëntie van 75%) = € 0,0507 cent, is er wat te verdienen.

Vandaag: gemiddeld 0,09 en laagste 0,05 = geen verdienste
Gisteren: gemiddeld 0,10 en laagste 0,00 = winst
Eergisteren: gemiddeld 0,06 en laagste 0,00 = winst
23 juni: gemiddeld 0,04 en laagste -0,03 = winst

De spread zal naar verwachting verminderen in de toekomst (door meer accu's en sturing). Echter als er een e-leverancier komt die consumenten leveranciersonafhankelijk laat profiteren van de onbalansmarkt, komen er goedkopere (kortstondige) momenten om te laden.

[PCJR]

Draconian schreef op donderdag 26 juni 2025 @ 12:52:
[...]


Ik zet het even in de vrieskast de zelfbouw. 3 fase is de eerste stap. Dan een hybride omvormer. Maar mijn collega heeft dus een thuisaccu sinds kort. Kosten 10.000 euro. Maar hij liet de maand juni zien aan opbrengsten. 56 euro. Terugverdientijd is veel te lang. De 3 fase gaat wel door inclusief een 3 fase hybride omvormer voor de bestaande zonnepanelen. Thuisaccu wacht ik nog een jaartje mee. Het klopt wat je zegt. Ik wil de gigantische omzetverliezen niet. Gewoon direct vanaf de zonnepanelen naar een hybride omvormer met daar direct een thuisaccu aan gekoppeld. Maar het wordt dan geen zelfbouw meer als thuisaccu dus past niet meer in deze topic. Ik hou me verders stil

18 panelen, 7.5kwp
50kwh
accu kosten: 5500 euro
deye 12kw hybrid
gasloos, warmtepomp
winst nu juni: 215,- euro (maar komen nog een handvol dagen bij!)

Rest:

[ Voor 15% gewijzigd door PCJR op 26-06-2025 13:40 ]

[HyperBart]

cyclone schreef op donderdag 26 juni 2025 @ 12:57:
@Draconian een accu systeem met de gedachten dit (snel) terug te verdienen kun je sowieso vergeten.
Ook als je zelf bouwt is dit nagenoeg niet haalbaar (een enkeling daargelaten) met de huidige energie prijzen / contracten.

Durf geen voorspelling te doen voor de toekomst (na salderings regeling) maar om economische redenen nu een thuis accu aanschaffen kan ik je van harte afraden.

Nog 1 ding over jouw vrees voor omzet verliezen. Je noemt dit telkens ENORM.
Mijn kijk hierop. Mijn SolarEdge systeem is bijna 5 jaar in productie, net voor de energie crisis gekocht dus goedkoop en mooie teruglevering vergoeding gekregen (met als topper 1 jaar 76cent per kWh).
Mede hierdoor had ik mijn (zelfgelegde set) binnen 3 jaar 8 maanden en 4 dagen volledig terug verdiend.
Geld wat ik "verdiende" met de teruglever vergoeding (nadat ik dus de set al terug verdiend had) heb ik geinvesteerd in verdere uitbreiding op de richting Zuid Oost.

Lang verhaal (maar onderbouwing voor volgende statement) om te vertellen.
Mijn zonnestroom die ik opwek is gratis.
Alles wat ik in een accu kan stoppen en later kan gebruiken dus gratis, alle zeefconsumptie gratis.

Nu had ik een SolarEdge hybride omvormer kunnen kopen en daar dure accu's van SolarEdge / LG chem of BYD aan kunnen hangen. Dan had ik verlies geminimaliseerd maar had ik een vendor lock in, en de beperking gehad van de SolarEdge hybride omvormer die qua te leveren vermogen ver achter blijft bij mijn huidige Multiplussen 5000.

Dus ja dan heb ik wat omzettings verlies het zal, want ik heb sowieso meer opwek dan ik zelf verbruik over een heel jaar gezien. Dus al zou ik 20% omzettingsverlies hebben (dat is het sowieso niet maar sois) dan nog heb ik een technisch betere oplossing die ook nog eens een stuk goedkoper is omdat ik zelf de accu's kan bouwen.

Eventueel zou ik ook alle optimizers nu van het dak kunnen halen en mijn Panelen in een Victron MPPT kunnen proppen, maar die investering ga ik nooit terugverdienen. Want zo veel win ik daar uiteindelijk niet mee. Wellicht een optie als mijn SolarEdge omvormer er een keer mee stopt.

Punt wat ik wil maken, kijk je niet blind op dat je wellicht je zonnestroom niet optimaal in je accu's krijgt.

Dit dus ook, exact dit dus bij mij maar dan alles van SolarEdge van jou in je post dien je bij mij te vervangen door SMA.
EV er bij? Zelfconsumptie naar 50%
Batterij erbij? Geschatte verhoging zelfconsumptie naar 70%

Ik heb het wel om economische redenen gezet (namelijk verhoging zelfconsumptie) en schat dat dit een terugverdieneffect van 400 à 700 EUR per jaar zal zijn.
Zet die vork tegenover je investering die je zo laag mogelijk moet houden en het is klaar.

[Aziona]

cyclone schreef op donderdag 26 juni 2025 @ 12:57:
@Draconian een accu systeem met de gedachten dit (snel) terug te verdienen kun je sowieso vergeten.
Ook als je zelf bouwt is dit nagenoeg niet haalbaar (een enkeling daargelaten) met de huidige energie prijzen / contracten.

Ik heb de omvormer (Deye €790) in huis en de cellen (NKON 1000€) en de box+BMS (Luyuan 360€) zijn onderweg. Ik had berekend dat ik dit met mijn "sluipverbruik" en EV in 5 jaar kan terugverdienen.Laat het 6 jaar worden. Aannames zijn 2000kWh sluipverbruik, 90% efficiency, 24ct per kWh (Vattenfall, variabel contract) en 700kWh laden van de EV.
Wat is er (afgezien van de efficiency misschien) mis met deze berekening?

[HyperBart]

PCJR schreef op donderdag 26 juni 2025 @ 13:37:
[...]


18 panelen, 7.5kwp
50kwh
accu kosten: 5500 euro
deye 12kw hybrid
gasloos, warmtepomp
winst nu juni: 215,- euro (maar komen nog een handvol dagen bij!)

Rest:

Dat valt me best mee man, 5500 voor 50kWh. Inverter inclus?
Dus batterij 50kWh + inverter == 5500 EUR?

[HyperBart]

Aziona schreef op donderdag 26 juni 2025 @ 13:39:
[...]

Ik heb de omvormer (Deye €750) in huis en de cellen (NKON 1000€) en de box+BMS (Luyuan 360€) zijn onderweg. Ik had berekend dat ik dit met mijn "sluipverbruik" en EV in 5 jaar kan terugverdienen.Laat het 6 jaar worden Aanname is 2000kWh sluipverbruik, 90% efficiency, 24ct per kWh (Vattenfall, variabel contract) en 700kWh laden van de EV.
Wat is er (afgezien van de efficiency misschien) mis met deze berekening?

Niks, ik kom op dezelfde berekeningen uit.
Als je speelt met die 24 cent per kWh kom je beter of slechter uit met je terugverdieneffect (nogal wiedes) en dan krijg je worst case/best case je TVT in jaren. Bij mij scheelt 'm dat dus van 4 tot 6 jaar dacht ik als ik mijn Excel van buiten ken.

[PCJR]

HyperBart schreef op donderdag 26 juni 2025 @ 13:39:
[...]


Dat valt me best mee man, 5500 voor 50kWh. Inverter inclus?
Dus batterij 50kWh + inverter == 5500 EUR?

Heb even screenshot hierboven toegevoegd.
Nee 5500 euro is enkel accus en wat busbars enzo, niet de Deye

[cyclone]

@cj1 & @HyperBart Helemaal eens !
Ik heb nu mijn systeem net 3 weken draaien en mijn selfsufficiency is 100% op dit moment (ik gebruik niks van het grid ik gebruik alleen mijn eigen opwek) , zal in de winter wel anders worden.
Maar zolang het salderen werkt blijf ik op mijn super goedkope model contractje zitten.
Ik betaal al 5 jaar lang 0,0 aan energie kosten (geheel elektrisch en al 5 jaar van het gas af) en heb afgelopen jaren flink verdiend zelfs.

Verdienen is voor mij nooit een drijver geweest, wel om mijn kosten zo laag mogelijk te houden, en dat lukt aardig.
En feit dat ik nu nog geen 100 Wh per dag van het grid afneem vind ik stiekem ook super tof.
dat alleen al was het het waard.
Maar mijn zelfbouw set (3x multiplus 5000 en 30kWh aan accu's) kostte me een dikke 7500 euro dus terug verdientijd misschien ergens tussen de 11 en 13 jaar. (bij gelijkblijvende energie kosten that is).

Ik vind het met name gewoon leuk en een sport. En feit dat je bij 0 import van het grid sowieso 12 a 15 cent bespaard aan energie belasting en BTW tja .. HEERLIJK.

[ Voor 4% gewijzigd door cyclone op 26-06-2025 13:47 ]

[PCJR]

cj1 schreef op donderdag 26 juni 2025 @ 13:32:
[...]


Bij niet zelfbouw zit de kostprijs op ongeveer 3,8 cent per kWh (Deye RW-F16 gegevensblad: "Energy Throughput: 52.5 MWh): aanschaf € 1949 / 52500 = 3,71 cent per kWh.

Zolang het verschil tussen de laagste en gemiddelde prijs groter is dan € 0,038 * 1,333 (bij een matige round trip efficiëntie van 75%) = € 0,0507 cent, is er wat te verdienen.

Vandaag: gemiddeld 0,09 en laagste 0,05 = geen verdienste
Gisteren: gemiddeld 0,10 en laagste 0,00 = winst
Eergisteren: gemiddeld 0,06 en laagste 0,00 = winst
23 juni: gemiddeld 0,04 en laagste -0,03 = winst

De spread zal naar verwachting verminderen in de toekomst (door meer accu's en sturing). Echter als er een e-leverancier komt die consumenten leveranciersonafhankelijk laat profiteren van de onbalansmarkt, komen er goedkopere (kortstondige) momenten om te laden.

Gister was lekker hoor
Low 0,15 eur
High 0,45 eur

[HyperBart]

Besparen is bij mij ook verdienen. Ik ga de batterij niet inzetten om er echt mee te "verdienen verdienen", wel gewoon om zo veel mogelijk zelf te kunnen consumeren en dus MINDER van het net afhankelijk te zijn.

@cyclone ik geraak nog niet aan volledige zelfconsumptie deze maanden.
Batterij is 15kWh en met 12000Wp verspreid over ZO/ZW/ZW/NW zijn er toch best wat dagen dat ik nog altijd injecteer.
Op andere dagen net als het niet uit komt moet ik toch weer wat bijladen in de auto van het net.

[ Voor 40% gewijzigd door HyperBart op 26-06-2025 14:02 ]

[cyclone]

@HyperBart precies dat !

Laat zich alleen zo lastig vangen in een berekening. Maar mijn achter op een bierviltje theorie:

Als ik mijn HomeAssistant zou mogen geloven verbruik ik op jaarbasis een kleine 10MWh. (all electric / warmtepomp)
Als ik die zou moeten inkopen a 24 cent per kWh zou dat 2400 euro zijn op jaarbasis.

Ronden we even af naar 2k dan ga je naar een terug verdientijd van 4 a 6 jaar om en nabij. Puur en alleen omdat ik amper elektriciteit hoef in te kopen.

Maargoed helemaal accuraat is dit natuurlijk niet. Zal ook wel, ik ben allang blij met een mooie set in mijn garage en alle leuke grafiekjes en statistieken die ik heb in VRM en Home Assistent

[Vdvmark]

't Kost wat geld maar daarna is t een goedkope hobby

[cj1]

PCJR schreef op donderdag 26 juni 2025 @ 13:45:
[...]


Gister was lekker hoor
Low 0,15 eur
High 0,45 eur

Het gaat niet over high en low, maar over gemiddeld en low (exclusief alle belastingen om het zicht minder te vertroebelen)

Daarbij ga ik er vanuit dat je in 1 uur kunt laden wat je in 23 uur verbruikt: 15 kWh/dag ≅ 5500 kWh/jaar.

@cyclone Om de winterzelfconsumptie te verhogen ga ik de zonnepanelen op hellingshoek 72,5º of 90º zetten. Veel werk, maar vanaf 2027 leveren de zonnepanelen in de lente en zomer geen cent meer op zonder batterij. Dat project komt in prio voor de batterij.

[HyperBart]

cyclone schreef op donderdag 26 juni 2025 @ 13:52:
@HyperBart precies dat !

Laat zich alleen zo lastig vangen in een berekening. Maar mijn achter op een bierviltje theorie:

Als ik mijn HomeAssistant zou mogen geloven verbruik ik op jaarbasis een kleine 10MWh. (all electric / warmtepomp)
Als ik die zou moeten inkopen a 24 cent per kWh zou dat 2400 euro zijn op jaarbasis.

Ronden we even af naar 2k dan ga je naar een terug verdientijd van 4 a 6 jaar om en nabij. Puur en alleen omdat ik amper elektriciteit hoef in te kopen.

Maargoed helemaal accuraat is dit natuurlijk niet. Zal ook wel, ik ben allang blij met een mooie set in mijn garage en alle leuke grafiekjes en statistieken die ik heb in VRM en Home Assistent

Maar je krijgt toch nooit in de winter voldoende in je batterijen geduwd om dunkelflaute dagen te overbruggen?

Ik vond het nog wel te doen.
Ik ben naar al mijn dagen gaan kijken met een injectie van meer dan 15kWh en een verbruik van 15kWh of minder (want als het minder is dan vul ik dat verbruik aan door de auto bij te laden met het restantje wat er nog in de batterij zit/zat).

Die dagen allemaal genomen en die kWh opgeteld en ik kom dan op 2000kWh "verschuifbaar naar batterij" uit.

[HyperBart]

PCJR schreef op donderdag 26 juni 2025 @ 13:41:
[...]


Heb even screenshot hierboven toegevoegd.
Nee 5500 euro is enkel accus en wat busbars enzo, niet de Deye

Ok, mijn box à 1500 EUR voor 15kWh maal 3,3 kom ik ook rond dat getal uit.

[cyclone]

@CJ1
Ja ik kom ook niet helemaal af van mijn verslaving af om maar meer panelen neer te gooien. Heb namelijk nog ruimte voor een kleine 20 panelen op een dak dat richting het zuid oosten ligt, dus idd ook weer voor de ochtend uurtjes.

@HyperBart nee ik maak mij geen illusies er zullen maanden zijn dat ik moet gaan inkopen. We gaan komende winter dat exact bijhouden.
Kunnen nog mooi een jaartje salderen dus dat kost me precies helemaal niets.

Compleet offgridd is sowieso ook geen ambitie hier, gewoon zo min mogelijk afnemen wel.
Al zit ik soms stiekem ook te rekenen of een diesel generator uit kan om door die dunkelflaute dagen heen te komen.
Vermoed van niet zolang er jaarlijks nog 635 euro vermindering energie belasting cadeau krijgen van de belastingdienst.
Hoewel dat als ik de leveringskosten en vastrecht kosten er vanaf haal ook nog maar netto 148 euro oplevert.
Vastrecht zal (als ik de geluiden die ik overal verneem) komende jaren nog best wel eens kunnen verdubbelen en dan zou een generator misschien toch niet zo'n gek idee zijn.

Mooie van die Multiplussen is dat ze daar ook prima mee om kunnen gaan. Dus die optie houd ik nog altijd in het achterhoofd.

[BenSKIP]

Misanthropia schreef op donderdag 26 juni 2025 @ 11:43:
[...]


Dit kon maar bij 1 bepaalde serie. Hadden een i in hun typenaam.

Jup.... bij de 370i hierbij de info. (moest even zoeken)
https://www.stralendgroen...redge-key/?v=1a13105b7e4e

[Q]

Als terugverdientijd belangrijk is dan zie je dat het alleen rendabel wordt als je voldoende zelf kunt gebruiken.

Als je geen warmtepomp/airco hebt of EV, kan dat al snel een probleem worden. Dus nog meer investeringen zijn nodig 😜

Een enkeling daargelaten blijft een (D)ESS toch vooral een leuke hobby die wat mag kosten 😅

[habbekrats]

@HyperBart Dat valt inderdaad tegen YouTube: ☀️ #Autarkie - was geht ? Ausbau + Abrechnung 2024 unserer #Victron... 50kwp panelen en 144kwh opslag in december.

[HyperBart]

habbekrats schreef op donderdag 26 juni 2025 @ 16:52:
@HyperBart Dat valt inderdaad tegen YouTube: ☀️ #Autarkie - was geht ? Ausbau + Abrechnung 2024 unserer #Victron... 50kwp panelen en 144kwh opslag in december.

Goeiendag...
Ik dacht dat ik met een paar goedverdeelde ZO/ZW/NW sets een leuk totaal van 12kWp had. Die Duitsers gaan soms ook nogal lösch

EDIT: Smaken verschillen maar als ik de panelen zo tegen de muur zou hangen mag ik er van vrouwlief langs gaan hangen denk ik . Amai wat een lelijke bazaar

144kWh ook nog. Die moet in de zomer ochtend een uurtje of 3 laden en alles is al vol?

[ Voor 12% gewijzigd door HyperBart op 26-06-2025 17:06 ]

[habbekrats]

@HyperBart Die mijn heeft hee veel video's, volgens mij zet hij in de zomer een gedeelte gewoon uit.

Voor de verticaal batterij stapelaars met mb31 cellen mag dit niet volgens de manual.
https://drive.google.com/...pRht2V0zLV1uyWW0fb10Odl9n bladzijde 8 onderaan.
Andy noemt het ook in de laatste video YouTube: New Yixiang Vertical DIY Kit - Great colour and design, but why is t...

[SHIFTER [NL]]

habbekrats schreef op donderdag 26 juni 2025 @ 17:12:
@HyperBart Die mijn heeft hee veel video's, volgens mij zet hij in de zomer een gedeelte gewoon uit.

Voor de verticaal batterij stapelaars met mb31 cellen mag dit niet volgens de manual.
https://drive.google.com/...pRht2V0zLV1uyWW0fb10Odl9n bladzijde 8 onderaan.
Andy noemt het ook in de laatste video YouTube: New Yixiang Vertical DIY Kit - Great colour and design, but why is t...

Dit blijft ook maar een beetje heen en weer gaan... Ik ga maar een karretje maken en de verticale stacks voorlopig maar even plat neerleggen

[BenSKIP]

Nee, het blijft niet heen en weer gaan. Nadat mijn MB31 cellen geleverd waren was ik ze meteen gaan testen. De eerste paar cellen vertoonde rare pieken. Na contact met Catherine van EVE te hebben opgenomen vertelde zij mij dat er luchtbellen tussen de folielagen kunnen zitten. Dit zou door transport gekomen kunnen zijn. Ik moest alle cellen rechtop zetten en houden, zodat de luchtbellen konden opstijgen en bij een aantal keer laden ontladen zouden de luchtbellen verder verdreven worden. Leg je de cellen neer, dan kunnen de aanwezige (of gevormde?) luchtbellen niet weg en kunnen er spanningspieken optreden. Hoe dit met andere cellen zit weet ik niet. Spanningspieken wil je niet hebben. Dat vind je BMS ook niet leuk.

[Aziona]

habbekrats schreef op donderdag 26 juni 2025 @ 17:12:
@HyperBartVoor de verticaal batterij stapelaars met mb31 cellen mag dit niet volgens de manual.
https://drive.google.com/...pRht2V0zLV1uyWW0fb10Odl9n bladzijde 8 onderaan.

[Leipi35]

Dan ben ik dus het proefkonijn van tweakers😁😁

Want al mijn cellen van beide batterij banken zijn mb31 en liggen op zijn kant...
De tijd zal het uitwijzen wat dit brengt👍
