Zelf een powerwall bouwen

[KC27]

stegen schreef op zondag 9 oktober 2022 @ 12:41:
Ik heb onlangs een deye hydride omvormer besteld, en 2x 10kWh aan 48V accus.
Nu zag ik in de beschrijving dat het accupakket moet worden afgezekerd met een 300A DC zekeringautomaat.

Welk type gebruiken jullie? Ik kan online niet veel vinden, behalve dan smeltzekeringen van 300A.

Ik heb ieder accupakket (16 cellen 280 Ah, max 140 A continu) gezekerd met een messchakelaar merk type Wohner Quadron met een ingebouwde patroonlastscheider en voorzien van twee smeltpatronen (voor de plus en de min) van Siemens (Siemens 3NA3 NH000) max 100 A (omdat ik daar nooit overheen ga).
Hiermee heb ik snelle smeltveiligheid en kan ik mijn batterij afzonderlijk loskoppelen van de busbar:

[!null]

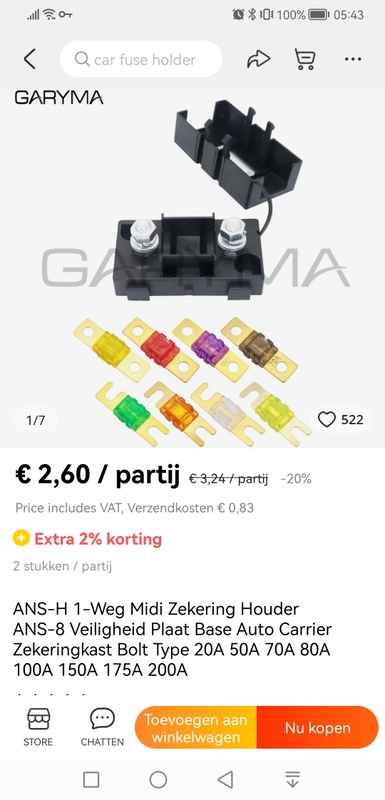

Ik heb een megafuse per accumodule.
De zekering automaten zijn wel handig, maar het is wel beter om een echte zekering ervoor/achter te doen.

[Nickkie55]

Is dit niet te goedkoop? Ik dacht dat de prijzen per cel op zon 100 euro zaten.
https://www.aliexpress.com/item/1005004615710323.html

[thehog]

Nickkie55 schreef op zondag 9 oktober 2022 @ 20:38:
Is dit niet te goedkoop? Ik dacht dat de prijzen per cel op zon 100 euro zaten.
https://www.aliexpress.com/item/1005004615710323.html

Ja scam. Shop pas een half jaar open. Geen normale naam. En prijzen die niet logisch zijn. Helaas begint dit meer en meer een ding te worden bij oom Ali. Geen goed vooraf onderzoek naar nieuwe aanbieders daar.

[reneeke1970]

Nickkie55 schreef op zondag 9 oktober 2022 @ 20:38:
Is dit niet te goedkoop? Ik dacht dat de prijzen per cel op zon 100 euro zaten.
https://www.aliexpress.com/item/1005004615710323.html

Denk dat het eerder 200 is met verzenden erbij.
Op alibaba vind je meer betrouwbare leveranciers

[KC27]

Nickkie55 schreef op zondag 9 oktober 2022 @ 20:38:
Is dit niet te goedkoop? Ik dacht dat de prijzen per cel op zon 100 euro zaten.
https://www.aliexpress.com/item/1005004615710323.html

Je kunt het ook rechtstreeks in China proberen.
Ik heb mijn batterijen een half jaar geleden gekocht bij Docan Power (280 Ah 110 dollar/stuk incl. verzending).
Door de dure dollar (inmiddels) zal het allemaal wel duurder zijn.
Ze hebben sinds kort ook een magazijn in Engeland
Je moet 2 maanden rekenen voor verzending uit China. Engeland is meer een kwestie van 1 tot 2 weken (zal wel duurder zijn).
Na ontvangst van batterijen deze wel een "top balance" geven: YouTube: How to Top Balance LiFePO4 Battery Cells Quickly (and when you need ...

[Nickkie55]

KC27 schreef op zondag 9 oktober 2022 @ 23:01:
[...]

Je kunt het ook rechtstreeks in China proberen.
Ik heb mijn batterijen een half jaar geleden gekocht bij Docan Power (280 Ah 110 dollar/stuk incl. verzending).
Door de dure dollar (inmiddels) zal het allemaal wel duurder zijn.
Ze hebben sinds kort ook een magazijn in Engeland
Je moet 2 maanden rekenen voor verzending uit China. Engeland is meer een kwestie van 1 tot 2 weken (zal wel duurder zijn).
Na ontvangst van batterijen deze wel een "top balance" geven: YouTube: How to Top Balance LiFePO4 Battery Cells Quickly (and when you need ...

Ik zie dat ze ook een magazijn in Polen hebben. Heb een prijs opgevraagd voor 32 cellen van 310Ah.

Ik had op YouTube ook al goede verhalen gehoord over Jenny Who van Docan.

[Nickkie55]

KC27 schreef op zondag 9 oktober 2022 @ 23:01:
[...]

Je kunt het ook rechtstreeks in China proberen.
Ik heb mijn batterijen een half jaar geleden gekocht bij Docan Power (280 Ah 110 dollar/stuk incl. verzending).
Door de dure dollar (inmiddels) zal het allemaal wel duurder zijn.
Ze hebben sinds kort ook een magazijn in Engeland
Je moet 2 maanden rekenen voor verzending uit China. Engeland is meer een kwestie van 1 tot 2 weken (zal wel duurder zijn).
Na ontvangst van batterijen deze wel een "top balance" geven: YouTube: How to Top Balance LiFePO4 Battery Cells Quickly (and when you need ...

Hier het bericht van Jenny

for 32 pcs Eve LF280K shipped from China to Netherlands, the cost is 32*110+577=4097USD, add Alibaba trade assurance fee 102USD， the total is 4199USD

Of deze

for 32 cells Eve LF304Ah shipped from China to Netherlands is 32*117+623=4367USD, add Alibaba trade assurance fee 109USD， the total is 4476USD

[Magnat]

stegen schreef op zondag 9 oktober 2022 @ 12:41:

Welk type gebruiken jullie? Ik kan online niet veel vinden, behalve dan smeltzekeringen van 300A.

Ik zeker alle batterijen en alle omvormers individueel af met 125A Mega smelt zekeringen.

[-SimJoc-]

Magnat schreef op maandag 10 oktober 2022 @ 09:50:
[...]


Ik zeker alle batterijen en alle omvormers individueel af met 125A Mega smelt zekeringen.

Ja ik ook, erachter nog een elektrische zekering zodat de bms de boel ook kan afsluiten.

[KC27]

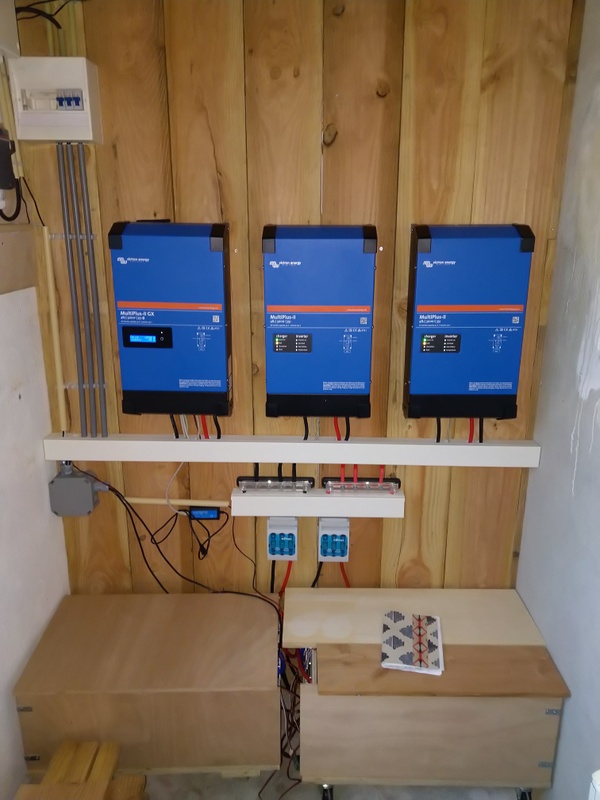

Vanmiddag de laatste kabeltjes netjes weggewerkt:

Bijna klaar. Ik wacht nog op een 3 fasen meter die ik met ethernet uit kan lezen.
Die moet linksboven bij de schakelkast.
De batterijen ( 2 x 16 280 Ah EVE LiFePO4 cellen) nominaal staan op de grond (op wieltjes).
De batterijen zijn ieder voorzien van een JDB bms (16s 100A),die ik kan uitlezen met een app via bluetooth, maar de rs485 uitgang is via een rs485/usb kabel en een hub aangesloten op de gx kaart van een Multiplus II(zie hierna).

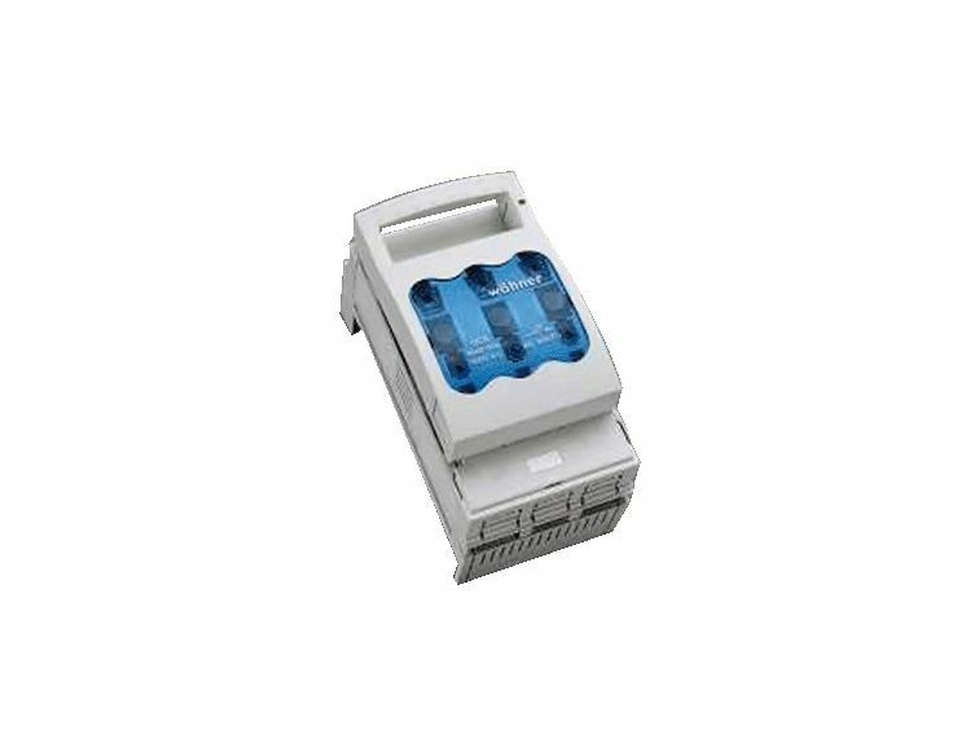

Daarboven twee messchakelaars ieder voorzien van twee 100 A smeltpatronen).
Daarboven twee busbars.
Daarboven 3 Victrons Multiplus II 48V 3000VA, waarvan 1 (de linkse) met gx kaart.
Ieder aangesloten op een aparte fase met 16A veiligheids automaat in schakelkast linksboven.
Nog te doen:

• 3 fasen meter plaatsen
• mooie deksels op de kisten van de accu's
• 2 x 5 ader 4 mm² kabel van meterkast naar schakelkast (20 meter), zodat de installatie tussen het netwerk van Liander en het huis wordt geplaatst. Dan kan ik in geval van nood overschakelen op eilandbedrijf.

[Jazsie]

Nickkie55 schreef op maandag 10 oktober 2022 @ 03:03:
[...]


Hier het bericht van Jenny

for 32 pcs Eve LF280K shipped from China to Netherlands, the cost is 32*110+577=4097USD, add Alibaba trade assurance fee 102USD， the total is 4199USD

Of deze

for 32 cells Eve LF304Ah shipped from China to Netherlands is 32*117+623=4367USD, add Alibaba trade assurance fee 109USD， the total is 4476USD

Lijkt mij een hele nette prijs? Ruim 30 kWh voor pak en beet 4-4,5k .

KC27 schreef op maandag 10 oktober 2022 @ 16:59:
Vanmiddag de laatste kabeltjes netjes weggewerkt:
[Afbeelding]
Bijna klaar. Ik wacht nog op een 3 fasen meter die ik met ethernet uit kan lezen.
Die moet linksboven bij de schakelkast.
De batterijen ( 2 x 16 280 Ah EVE LiFePO4 cellen) nominaal staan op de grond (op wieltjes).
De batterijen zijn ieder voorzien van een JDB bms (16s 100A),die ik kan uitlezen met een app via bluetooth, maar de rs485 uitgang is via een rs485/usb kabel en een hub aangesloten op de gx kaart van een Multiplus II(zie hierna).
Daarboven twee messchakelaars ieder voorzien van twee 100 A smeltpatronen).
Daarboven twee busbars.
Daarboven 3 Victrons Multiplus II 48V 3000VA, waarvan 1 (de linkse) met gx kaart.
Ieder aangesloten op een aparte fase met 16A veiligheids automaat in schakelkast linksboven.
Nog te doen:

• 3 fasen meter plaatsen
• mooie deksels op de kisten van de accu's
• 2 x 5 ader 4 mm² kabel van meterkast naar schakelkast (20 meter), zodat de installatie tussen het netwerk van Liander en het huis wordt geplaatst. Dan kan ik in geval van nood overschakelen op eilandbedrijf.

Dit vraagt toch om een blog/howto/guide/tutorial . Erg mooi gedaan hoor.

Dit staat op mijn bucket list , dure hobby .

[KC27]

Nickkie55 schreef op maandag 10 oktober 2022 @ 03:03:
[...]


Hier het bericht van Jenny

for 32 pcs Eve LF280K shipped from China to Netherlands, the cost is 32*110+577=4097USD, add Alibaba trade assurance fee 102USD， the total is 4199USD

Of deze

for 32 cells Eve LF304Ah shipped from China to Netherlands is 32*117+623=4367USD, add Alibaba trade assurance fee 109USD， the total is 4476USD

Ik zou zeggen: doen. De prijzen zijn in dollars dezelfde prijs als in maart. Zal in euro wel iets duurder zijn.

[stegen]

-SimJoc- schreef op maandag 10 oktober 2022 @ 16:19:
[...]

Ja ik ook, erachter nog een elektrische zekering zodat de bms de boel ook kan afsluiten.

Bedankt voor jullie reacties.
Het zullen smeltzekeringen worden. Nu nog aan het kijken of het misschien toch beter is om voor class T zekeringen te gaan.
Van Littelfuse kan ik daar datasheets van vinden (CLASS T – JLLN). In tegenstelling tot de siemens website, daar moet je echt je weg weten.

[Nickkie55]

KC27 schreef op maandag 10 oktober 2022 @ 17:15:
[...]

Ik zou zeggen: doen. De prijzen zijn in dollars dezelfde prijs als in maart. Zal in euro wel iets duurder zijn.

Ik vind het vreemd dat er weinig prijsverschil zit tussen de 280 en 304Ah.
Hebben jullie hier een verklaring voor?

[Ethirty]

Transport component zal een aanzienlijk deel vd prijs zijn

[KC27]

Nickkie55 schreef op dinsdag 11 oktober 2022 @ 13:07:
[...]


Ik vind het vreemd dat er weinig prijsverschil zit tussen de 280 en 304Ah.
Hebben jullie hier een verklaring voor?

De prijs per cel per Ah is bij 280 Ah iets duurder: 0,39 $/Ah
Bij 304 Ah is dat: 0,38 $/Ah. Je krijgt daar 2,5 kWh extra opslag voor. Als je die kunt gebruiken om je pv productie en of je verbruik te verschuiven dan is het de investering waard.
Het zijn grade A cellen die (als je er netjes mee omgaat: niet iedere keer helemaal leeg trekken en niet lang op 100% SOC laten staan) zeker 6000 cycles meegaan. Ik blijf zelf altijd tussen de 10 en 90 % SOC. Dus netto gebruik ik 80 %.
Heb je al berekend wat jouw ideale opslag capaciteit is?

[Jazsie]

Hoe bereken je de ideale opslag capaciteit?

Mijn energiecontract loopt 01/01/23 af en zit te denken om over te stappen naar dynamische contract en dus nu aan het oriënteren.

Maar wat is dan handig?

• Alleen laden wanneer er genoeg opwekking is (maar hoe doe je dat dan in de winter)?
• Alleen laden wanneer de energieprijs lager is dan x cent?
• Combinatie van laden wanneer opwekking is en wanneer uur tarief het laagst is die dag (hoe vind je dan de juiste balans)?.

En zo zijn er nog tig factoren...

Ben benieuwd hoe jij het berekent hebt in jouw situatie @KC27 maar ook zeker hoe je het toepast zodat je het minst van het net hoef te gebruiken, tenminste dat is het doel lijkt me?

[bbbrumbrum]

Jazsie schreef op woensdag 12 oktober 2022 @ 09:45:
Hoe bereken je de ideale opslag capaciteit?

Mijn energiecontract loopt 01/01/23 af en zit te denken om over te stappen naar dynamische contract en dus nu aan het oriënteren.

Maar wat is dan handig?

• Alleen laden wanneer er genoeg opwekking is (maar hoe doe je dat dan in de winter)?
• Alleen laden wanneer de energieprijs lager is dan x cent?
• Combinatie van laden wanneer opwekking is en wanneer uur tarief het laagst is die dag (hoe vind je dan de juiste balans)?.

En zo zijn er nog tig factoren...

Ben benieuwd hoe jij het berekent hebt in jouw situatie @KC27 maar ook zeker hoe je het toepast zodat je het minst van het net hoef te gebruiken, tenminste dat is het doel lijkt me?

Heb je al een SAP?
Wat voor contract heb je op PAP?
Hoeveel KWP PV heb je liggen?
Als je wilt handelen, zo groot mogelijk, maar je omvormer en netaansluiting moeten die capaciteit dan ook in een relatief kort tijdsbestek (~2u) kunnen dumpen of volladen.

[Jazsie]

Doel is eigenlijk niet zozeer handelen @bbbrumbrum, heb overigens ook geen SAP.

Eerder om zoveel mogelijk je eigen vebruik te dekken, momenteel is mijn jaarverbruik ruim 7k kWh (en dan verwarm ik nog op gas).

Stel tarief gaat naar 60ct de kWh:

- 40ct x 2900 kWh (prijs plafond) = 1160,-- EUR.
- 60ct x 4100 kWh = 2460,-- EUR

Totaal dus 3620 EUR, daar kan je mooie investering mee doen.
Dit is dan wel op basis van vast tarief, dynamisch tarieven kunnen veel lager zijn, doe je daarbij je verbruik schuiven en eventueel combineren met accu's dan kom je een heel eind (zo zie ik het tenminste), alleen hoe kom je daar .

PAP loopt contract tot 01/01/23, momenteel 33ct de kWh.

[bbbrumbrum]

7MWh?? Dan zou ik daar eerst eens in gaan snoeien. Ik gebruik 5MWh, zijn gasloos en laden ook nog soms de EV thuis.

Maar hoezo word met een accu stroom gratis?

En hoeveel PV?

[Jazsie]

bbbrumbrum schreef op woensdag 12 oktober 2022 @ 10:51:
7MWh?? Dan zou ik daar eerst eens in gaan snoeien. Ik gebruik 5MWh, zijn gasloos en laden ook nog soms de EV thuis.

Vertel mij maar hoe ik dan erin moet snoeien .

Zo goed als alle apperatuur zijn A++. slaap vebruik heb ik al drastisch verlaagd van 1kW+ naar 150-200 Watt.
Ja dit is nog steeds vrij hoog helaas zijn dit noodzakelijk appartuur die ik niet uit kan schakelen (domotica etc).

Daarnaast kan je ook niet jouw woon situatie vergelijken met die van mij .

Kan natuurlijk de jacuzzi de deur uit doen, maja we willen ook leven he .

bbbrumbrum schreef op woensdag 12 oktober 2022 @ 10:51:
Maar hoezo word met een accu stroom gratis?

Dat heb ik niet gezegd echter kan je enorm besparen, dynamische tarieven heeft ook uren zitten met 0ct of zelfs negatief.

Als je hier de piek mee opvangt of zorgt dat je het vebruik naar die uren verplaatst kan dit -lijkt me- tot grote besparingen leiden.

bbbrumbrum schreef op woensdag 12 oktober 2022 @ 10:51:
En hoeveel PV?

Staat in mijn signature... Helaas geen plek voor meer.

[KC27]

Jazsie schreef op woensdag 12 oktober 2022 @ 09:45:
Hoe bereken je de ideale opslag capaciteit?

Mijn energiecontract loopt 01/01/23 af en zit te denken om over te stappen naar dynamische contract en dus nu aan het oriënteren.

Maar wat is dan handig?

• Alleen laden wanneer er genoeg opwekking is (maar hoe doe je dat dan in de winter)?
• Alleen laden wanneer de energieprijs lager is dan x cent?
• Combinatie van laden wanneer opwekking is en wanneer uur tarief het laagst is die dag (hoe vind je dan de juiste balans)?.

En zo zijn er nog tig factoren...

Ben benieuwd hoe jij het berekent hebt in jouw situatie @KC27 maar ook zeker hoe je het toepast zodat je het minst van het net hoef te gebruiken, tenminste dat is het doel lijkt me?

Als je helemaal "off grid" wilt dan heb je een hele grote accu nodig om de winter door te komen.
Als je zoveel mogelijk onafhankelijk wil zijn dan is een mooi uitgangspunt: 2 keer je dagverbruik.
Zo ben ik op 24 kWh (netto opslag tussen 10 en 90% SOC) uitgekomen.
De capaciteit van de lader(s)/omvormer(s) heb ik afgestemd op de kW piek van mijn pv. Die is 6 kWp.
Met mijn 3 omvormers (3 x Victron Multiplus II 3000VA = 2000 kW)haal ik dat ook.
Ik kan mijn omvormers op twee manieren aansturen:

• minimaliseren van kosten (=maximaliseren van opbrengsten)
• minimaliseren van inkoop

In het laatste geval kost het mij geld. Dus ik doe nu het eerste: inkopen bij lage prijs en terugleveren bij hoge prijs. Ik denk ook dat vanuit milieu oogpunt dat de beste keuze is: bij hoge prijzen wordt meer fossiel ingezet en bij lage prijzen is er overschot van duurzaam (zon en wind), ook van mezelf.
Ik denk dat het ook nog beter is voor de vermindering van de netbelasting.
Er is ook veel over geschreven. Bijvoorbeeld hier:
https://www.solacity.com/...system-that-really-works/

[!null]

@KC27 En dan bedoel je accu capaciteit is 2x dagverbruik in zomer. Want in winter is het een stuk meer dagverbruik maar ook minder zon en red je het toch net niet helemaal.

[Ethirty]

Jazsie schreef op woensdag 12 oktober 2022 @ 11:35:
[...]

Vertel mij maar hoe ik dan erin moet snoeien .

Zo goed als alle apperatuur zijn A++. slaap vebruik heb ik al drastisch verlaagd van 1kW+ naar 150-200 Watt.
Ja dit is nog steeds vrij hoog helaas zijn dit noodzakelijk appartuur die ik niet uit kan schakelen (domotica etc).

Daarnaast kan je ook niet jouw woon situatie vergelijken met die van mij .

Kan natuurlijk de jacuzzi de deur uit doen, maja we willen ook leven he .

[...]

Dat heb ik niet gezegd echter kan je enorm besparen, dynamische tarieven heeft ook uren zitten met 0ct of zelfs negatief.

Als je hier de piek mee opvangt of zorgt dat je het vebruik naar die uren verplaatst kan dit -lijkt me- tot grote besparingen leiden.


[...]

Staat in mijn signature... Helaas geen plek voor meer.

Zo’n enorm verbruik met zo weinig solar? Daar gaat een accu maar erg weinig aan doen. Bijna 20kWh per dag is ergens in de tropen met 24/7 een airco aan?

Dan moet je dus gaan handelen met stroom. En dan moet je weer enorm snel kunnen (ont)laden. Alleen ga je dan eigenlijk alleen maar meer verbruiken in de hoop dat je onder de streep minder uitgeeft. Niet echt milieu bewust.

Ik zou toch nog eens anders naar verbruik en opwek kijken. Met 7k Kwh moet er toch ergens budget zijn om daar iets te winnen. Een 40kWh accu (2x verbruik van hierboven) met omvormers is ook niet echt gratis.

[vdbeke]

Kwa zekeringen heb ik DC zekeringen van outback 80A voor solar charger, 250A tussen accu en AC inverter. Kosten wel iets, maar zijn resettable.

https://www.svb24.nl/nl/c...oad-circuit-breakers.html

[reneeke1970]

vdbeke schreef op woensdag 12 oktober 2022 @ 20:16:
Kwa zekeringen heb ik DC zekeringen van outback 80A voor solar charger, 250A tussen accu en AC inverter. Kosten wel iets, maar zijn resettable.

https://www.svb24.nl/nl/c...oad-circuit-breakers.html

Wat mankeert er aan gewone steek zekeringen, net zoals die er tientallen van in je auto zitten.?

[KC27]

reneeke1970 schreef op woensdag 12 oktober 2022 @ 20:29:
[...]

Wat mankeert er aan gewone steek zekeringen, net zoals die er tientallen van in je auto zitten.?

De meeste gaan maar (zoals jij ongetwijfeld ook weet) tot 30A en 24V
De stromen naar accu's en de spanningen zijn net een orde groter. Als je een 48 V batterij (ont)laadt met 3 kW heb je al een stroom van 60 A te pakken. Ga je naar 24 V heb je de dubbele stroom (en dus ook weer dubbele kabeldikte).
In theorie kun je een LiFePO4 cel (ont)laden met 1C. Dus een cel met een capaciteit van 280 Ah ontlaad je dan met 280 A.
Bij boten (bijv met een elektrische lier) komt dat kortstondig regelmatig voor.
Bij onze toepassingen (langdurig een constante "hoge" belasting) wordt de (ont)lading meestal beperkt tot 1/4 C (dus bij 280Ah is dat 70A).

[Jazsie]

Ethirty schreef op woensdag 12 oktober 2022 @ 20:02:
[...]

Zo’n enorm verbruik met zo weinig solar? Daar gaat een accu maar erg weinig aan doen. Bijna 20kWh per dag is ergens in de tropen met 24/7 een airco aan?

Dan moet je dus gaan handelen met stroom. En dan moet je weer enorm snel kunnen (ont)laden. Alleen ga je dan eigenlijk alleen maar meer verbruiken in de hoop dat je onder de streep minder uitgeeft. Niet echt milieu bewust.

Ik zou toch nog eens anders naar verbruik en opwek kijken. Met 7k Kwh moet er toch ergens budget zijn om daar iets te winnen. Een 40kWh accu (2x verbruik van hierboven) met omvormers is ook niet echt gratis.

Tja, helaas niet de mogelijkheid voor meer PV panelen.

Airco, jacuzzi, computers, domotica etc. 20kWh per dag zit je aardig in de buurt .

Dat je het meest kan besparen door gewoon minder energie te gebruiken begrijp ik, echter houd ook dit een keer op.

Dus nu kijken of we dit omlaag kunnen brengen met dynamische prijzen en met eventueel thuis accu.

Handelen is een optie maar probeer dit eigenlijk te vermijden want zoals je al zelf aangaf moet je dan snel kunnen laden/ontladen.

Dus zodoende de vraag hoe jullie het berekenen/doen .

Doel is niet om winst te maken maar energie kosten zo laag mogelijk te houden en het stroomnet minder te belasten / afhankelijk te zijn er van.

[reneeke1970]

KC27 schreef op woensdag 12 oktober 2022 @ 22:02:
[...]

De meeste gaan maar (zoals jij ongetwijfeld ook weet) tot 30A en 24V
De stromen naar accu's en de spanningen zijn net een orde groter. Als je een 48 V batterij (ont)laadt met 3 kW heb je al een stroom van 60 A te pakken. Ga je naar 24 V heb je de dubbele stroom (en dus ook weer dubbele kabeldikte).
In theorie kun je een LiFePO4 cel (ont)laden met 1C. Dus een cel met een capaciteit van 280 Ah ontlaad je dan met 280 A.
Bij boten (bijv met een elektrische lier) komt dat kortstondig regelmatig voor.
Bij onze toepassingen (langdurig een constante "hoge" belasting) wordt de (ont)lading meestal beperkt tot 1/4 C (dus bij 280Ah is dat 70A).

Nee hoor, degene die je er zo in en uit schuift tot 80 ampère.
De wat zwaardere zitten dan onder een bout bevestigd, in alle maten tot 250 ampère voor paar euro.

[ Voor 17% gewijzigd door reneeke1970 op 13-10-2022 05:43 ]

[vdbeke]

reneeke1970 schreef op woensdag 12 oktober 2022 @ 20:29:
[...]

Wat mankeert er aan gewone steek zekeringen, net zoals die er tientallen van in je auto zitten.?

Kortsluitstromen bij li-ion batterijen zijn wat hoger dan in de auto. Die kortsluitstromen moeten ook geblust kunnen worden, dit type zekeringen zijn daar specifiek voor gemaakt. en ze zijn resettabel.

[Magnat]

reneeke1970 schreef op donderdag 13 oktober 2022 @ 05:42:
[...]

Nee hoor, degene die je er zo in en uit schuift tot 80 ampère.
De wat zwaardere zitten dan onder een bout bevestigd, in alle maten tot 250 ampère voor paar euro.[Afbeelding]

Ik heb deze ook liggen want die wilde ik in eerste instantie gebruiken. Maar als je 35mm2 hebt met een ringoog krimpkabelschoen, dan krijg je de behuizing niet dicht. Correct me if I am wrong maar volgens mij heb je bij 35mm2, altijd een mega nodig?

[Jazsie]

KC27 schreef op maandag 10 oktober 2022 @ 16:59:
Vanmiddag de laatste kabeltjes netjes weggewerkt:
[Afbeelding]
Bijna klaar. Ik wacht nog op een 3 fasen meter die ik met ethernet uit kan lezen.
Die moet linksboven bij de schakelkast.
De batterijen ( 2 x 16 280 Ah EVE LiFePO4 cellen) nominaal staan op de grond (op wieltjes).
De batterijen zijn ieder voorzien van een JDB bms (16s 100A),die ik kan uitlezen met een app via bluetooth, maar de rs485 uitgang is via een rs485/usb kabel en een hub aangesloten op de gx kaart van een Multiplus II(zie hierna).
Daarboven twee messchakelaars ieder voorzien van twee 100 A smeltpatronen).
Daarboven twee busbars.
Daarboven 3 Victrons Multiplus II 48V 3000VA, waarvan 1 (de linkse) met gx kaart.
Ieder aangesloten op een aparte fase met 16A veiligheids automaat in schakelkast linksboven.
Nog te doen:

• 3 fasen meter plaatsen
• mooie deksels op de kisten van de accu's
• 2 x 5 ader 4 mm² kabel van meterkast naar schakelkast (20 meter), zodat de installatie tussen het netwerk van Liander en het huis wordt geplaatst. Dan kan ik in geval van nood overschakelen op eilandbedrijf.

Vraagje, je hebt 2x 16 cells accu "banken" en 3 omvormers, accu's zijn parallel aangesloten net als de 3 omvormers op de batterij ingang (als ik het goed heb).

Hoe zit het nu met laden, doen alle 3 de omvormers ook tegelijk laden of??

[!null]

vdbeke schreef op donderdag 13 oktober 2022 @ 07:10:
[...]


Kortsluitstromen bij li-ion batterijen zijn wat hoger dan in de auto. Die kortsluitstromen moeten ook geblust kunnen worden, dit type zekeringen zijn daar specifiek voor gemaakt. en ze zijn resettabel.

Maar een automaat is geen zekering.
En er zijn gewoon 48v zekeringen tot zeer hoge amperes.
Zo'n automaat is handig maar ik zou nog steeds een gewone zekering erbij zetten, wellicht heb je die al per accu blok/module, dan hoeft het wellicht niet.

Zo'n automaat kan ook gewoon vast komen te zitten.

Dus als je een automaat neemt, zet er dan nog een Mega of ANL fuse bij.

[KC27]

Jazsie schreef op donderdag 13 oktober 2022 @ 08:03:
[...]


Vraagje, je hebt 2x 16 cells accu "banken" en 3 omvormers, accu's zijn parallel aangesloten net als de 3 omvormers op de batterij ingang (als ik het goed heb).

Hoe zit het nu met laden, doen alle 3 de omvormers ook tegelijk laden of??

Je kunt de Victrons Multiplus II op allerlei manieren configureren.
Ze worden altijd aangestuurd door een gx-apparaat (in mijn geval een gx-kaart in een van de Multiplussen).
Een gx apparaat draait Venus OS (een open source Linux variant van Victron) met daarin ook de aansturings sofware. Je kunt dan de Multiplussen als "onafhankelijk" (dus los van elkaar) configureren of als drie-fasen systeem (en alle varianten daartussen).
In mijn geval heb ik voor de drie fasen variant gekozen. Die zorgt ervoor (uitgaande van de Europese gridcode) dat alle fasen (en dus alle laders/inverters) gelijk worden belast. Je kunt er ook voor kiezen "nul op de meter" in alle fasen na te streven. Dan heb je drie fasen meter nodig die direct communiceert (via modbus) met het gx-apparaat.
Daarnaast maak ik gebruik van Victrons ESS assistant (Energy Storage System). Meer info: https://www.victronenergy...e_System/en/index-en.html
Als je dat allemaal leest zijn de configuratie mogelijkheden van Victron heel divers en uitgebreid.
Dus voor ieder wat wils.

[reneeke1970]

Magnat schreef op donderdag 13 oktober 2022 @ 07:47:
[...]


Ik heb deze ook liggen want die wilde ik in eerste instantie gebruiken. Maar als je 35mm2 hebt met een ringoog krimpkabelschoen, dan krijg je de behuizing niet dicht. Correct me if I am wrong maar volgens mij heb je bij 35mm2, altijd een mega nodig?

Dat klopt, die kleintjes heb ik tot 16 ,maar voor 25 kwadraat heb ik ook grotere, die zijn (gokje)40×40×130mm

[Jeroen]

Eerder heb ik overwogen om een echte powerwall te bouwen, maar gezien de kosten voor grid-tie hardware heb ik hier toen vanaf gezien. Nu overweeg ik juist om dan maar een gedeelte van de woning 'off-grid' te maken met wat goedkope hardware. Het doel is eigenlijk alleen om qua verbruik gebruik te maken van goedkopere stroom door middel van dynamische tarieven. De capaciteit en het het vermogen zijn niet zo belangrijk.

De grootste verbruiker die ik wil aansluiten is een televisie. Geen wasmachine, fohn, etc.
Ik wil dit doen door een bepaalde groep af te sluiten van het stroomnet d.m.v. de zekering. Het is me wel duidelijk dat er waarschijnlijk het een en ander kapot gaat in de UPS als ik deze weer zou omschakelen. Ik snap ook dat ik niet meer zomaar alles tegelijk kan aansluiten op de betreffende stopcontacten zoals dat zou zijn bij een 'normale' groep. Maar zijn er nog andere dingen waar ik vergeten ben rekening mee te houden? Mijn plan ziet er ongeveer als volgt uit:

[g1n0]

Deze kerel is ook wel leuk bezig https://youtube.com/user/HaHalewijn

[jadjong]

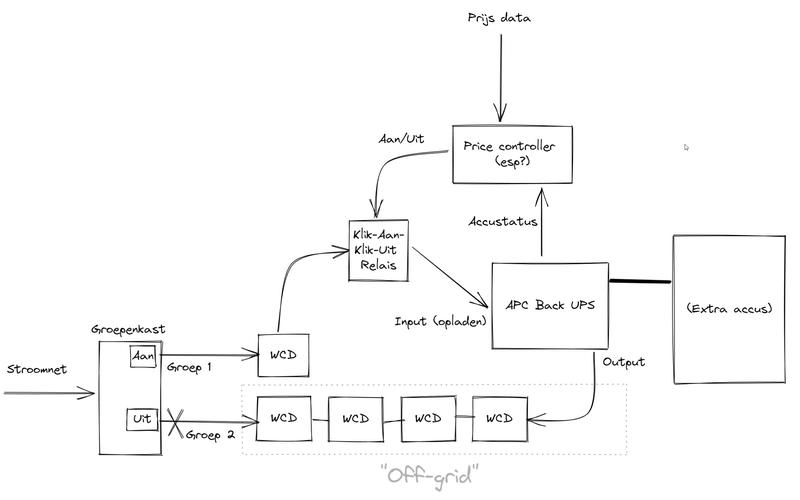

Jeroen schreef op zondag 16 oktober 2022 @ 14:35:
Eerder heb ik overwogen om een echte powerwall te bouwen, maar gezien de kosten voor grid-tie hardware heb ik hier toen vanaf gezien. Nu overweeg ik juist om dan maar een gedeelte van de woning 'off-grid' te maken met wat goedkope hardware. Het doel is eigenlijk alleen om qua verbruik gebruik te maken van goedkopere stroom door middel van dynamische tarieven. De capaciteit en het het vermogen zijn niet zo belangrijk.

De grootste verbruiker die ik wil aansluiten is een televisie. Geen wasmachine, fohn, etc.
Ik wil dit doen door een bepaalde groep af te sluiten van het stroomnet d.m.v. de zekering. Het is me wel duidelijk dat er waarschijnlijk het een en ander kapot gaat in de UPS als ik deze weer zou omschakelen. Ik snap ook dat ik niet meer zomaar alles tegelijk kan aansluiten op de betreffende stopcontacten zoals dat zou zijn bij een 'normale' groep. Maar zijn er nog andere dingen waar ik vergeten ben rekening mee te houden? Mijn plan ziet er ongeveer als volgt uit:

[Afbeelding]

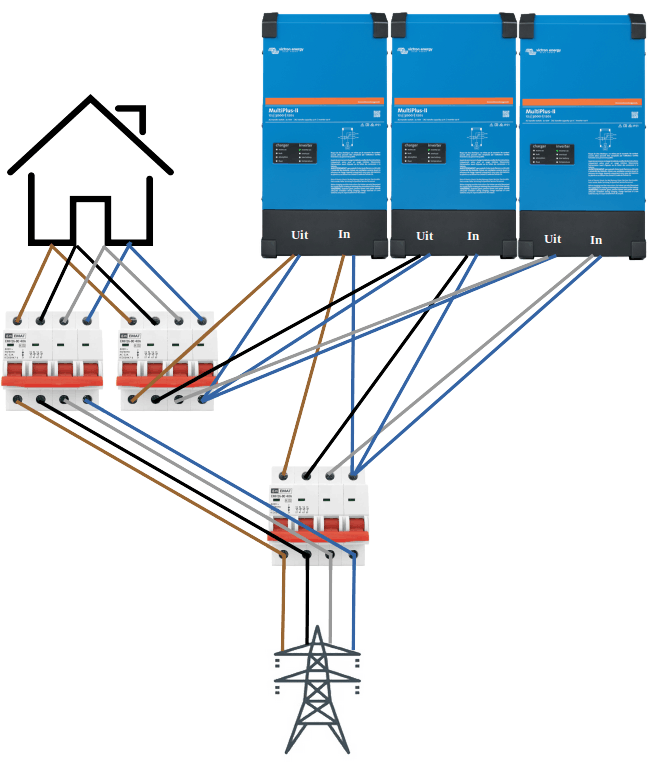

klik-aan/klik-uit relais is voor lampjes, niet een UPS die 16A trekt tijdens laden&leveren. De output van de UPS terug koppelen naar groep 2 is ook vragen om problemen, zou er dan eerder voor opteren om 100% van de tijd via de UPS te voeden en kritisch na te denken wat je er achter wil hangen. Je moet dan wel een secundair stroomnet door huis maken als je op meerder punten UPS gevoede WCD's wilt hebben.
Om bovenstaande schema netjes aan te sluiten zal je aan beide kanten van de vier WCD's een dubbel relais moeten plaatsen met tussen die relais een spanningsmeting. Het dubbele relais fugeert dan als een soort sluisfunctie. Relais 1 & 2 zitten samen met spanningsmeter 1 aan de kant van de groepenkast. Relais 3&4 zitten samen met spanningsmeter 2 aan de kant van de UPS.

Als de spanning bij sensor 1 weg valt ontkoppelt relais 1 & 2. Hierna wordt de spanning op meter 2 gecontroleerd. Die is er niet waarop relais 4 koppelt, als er nu 230V gemeten wordt bij sensor 2, maar sensor 1 nog niets meet EN relais 1 & 2 zijn nog altijd ontkoppelt mag relais 3 gekoppeld worden en gaat er spanning van UPS naar de vier WCD's op jouw tekening.
Wil je terug naar netspanning zonder UPS er tussen dan gaat het hele riedeltje omgekeerd. Omdat dit break-before-make is heb je eigenlijk geen UPS meer want de U is niet meer van toepassing.

[Jazsie]

Jeroen schreef op zondag 16 oktober 2022 @ 14:35:
Eerder heb ik overwogen om een echte powerwall te bouwen, maar gezien de kosten voor grid-tie hardware heb ik hier toen vanaf gezien. Nu overweeg ik juist om dan maar een gedeelte van de woning 'off-grid' te maken met wat goedkope hardware. Het doel is eigenlijk alleen om qua verbruik gebruik te maken van goedkopere stroom door middel van dynamische tarieven. De capaciteit en het het vermogen zijn niet zo belangrijk.

De grootste verbruiker die ik wil aansluiten is een televisie. Geen wasmachine, fohn, etc.
Ik wil dit doen door een bepaalde groep af te sluiten van het stroomnet d.m.v. de zekering. Het is me wel duidelijk dat er waarschijnlijk het een en ander kapot gaat in de UPS als ik deze weer zou omschakelen. Ik snap ook dat ik niet meer zomaar alles tegelijk kan aansluiten op de betreffende stopcontacten zoals dat zou zijn bij een 'normale' groep. Maar zijn er nog andere dingen waar ik vergeten ben rekening mee te houden? Mijn plan ziet er ongeveer als volgt uit:

[Afbeelding]

Ik begrijp je doel niet helemaal, juist door je groot verbruikers te verplaatsen naar de uren bij het laagst tarief bespaar je geld.

Als TV je grootste verbruiker is die je via UPS wilt voeden wanneer uurtarief het hoogst is dan zet dat geen zoden aan de dijk .

Overigens vind ik je schema complexer dan nodig is voor wat je wilt -als ik het goed begrijp- en dat is een bepaalde groep tijdens de piek uurtarieven via de UPS laten lopen en bij de lage uren gewoon via het net, in dat geval:

- UPS verplaatsen tussen Groep 2 en de WCD's.
- Een relais plaatsen tussen Groep 2 en je UPS.

>> Lage uurtarief en wil je alles via het strommnet? Relais inschakelen en WCD's gaan via het stroomnet en je UPS wordt geladen.
>> Hoge uurtarief en wil je alles via je UPS? Relais uitschakelen en WCD's krijgen voeding van je UPS.

Houd je rekening mee dat een UPS niet gemaakt is hier voor als in dat ze de accu ook leegtrekken terwijl er niks is aangesloten? Afhankelijk van je UPS is deze -pak en beet- na een uur leeg terwijl de aangesloten apparatuur gewoon uit staan...

Mijn tip: doe het goed of doe het niet, daarnaast kost een dergelijke UPS die meerdere uren stroom kan leveren meer dus hoe jij dit goedkoop wilt doen is mij de vraag

[Jeroen]

In dit plan is groep 2 altijd afgesloten in de groepenkast, maar het is een bestaande groep in het huis. Toevallig zit daar vrijwel alles op dat ik zo zou willen aansluiten, dus wil ik deze groep met al z'n verlichting en contactdozen laten fungeren als een grote stekkerdoos op de UPS.

Het verbruik van grote verbruikers verplaats ik al handmatig door ze zelf op een ander moment aan te zetten.

[Jazsie]

Dan is de manier hoe ik het zeg het meest handige/veilige, geen aanpassingen nodig van bedrading behalve dan tussen de groep en UPS.

Kan je makkelijk real-time wisselen tussen UPS en het stroomnet.

Maar nog steeds blijf ik erbij: UPS is hier niet geschikt voor wegens een te hoge standby/idle vebruik en ook de kosten zijn niet persé lager...

[KC27]

@Jeroen
Een Victron Multiplus II is hier uitermate geschikt voor. Alle relais en regeltechniek is ingebouwd. Heel populair in campers en op boten. Die komt binnen 20 msec in als je grid afschakelt. Als je grid weer inschakelt gaat ie langzaam synchroniseren en schakelt dan in. Daarna gaat ie de accu weer opladen.
Moet je wel nog een flinke accu aan hangen (minimaal 5 kWh?).
Totale kosten: minimaal 2000 euro. Ga je dat terugverdienen?

[Jeroen]

Het commentaar is wel terecht, zo'n UPS is hier natuurlijk niet echt voor ontworpen en ik verwacht geen ideale efficiëntie. Toch ga ik eens kijken hoe ver ik ermee kom, want ik koop voor onder de 100 euro een gebruikte UPS die honderden watts kan leveren en het is een koud kunstje om daar extra (lood)accu's aan te hangen en dat werkt prima.

Ik begin denk ik door alles aan te sluiten op de UPS output maar de UPS input ook verbonden te houden. Op dat moment doet hij nog niks, maar kan ik wel meten wat het geheel verbruikt incl UPS. Dan kan ik beginnen de UPS input tijdens piekprijzen los te koppelen (met een relais geschikt voor de nodige stroom) en kijken hoe snel hij in de praktijk leegloopt. Bij te weinig acculading gaat ie dan alsnog weer aan. In het ideale geval markeer ik een steeds groter deel van de uren als 'duur' en laadt ie vooral op in de goedkoopste uren, maar dat vergt wel extra accu's en ook laadsnelheid.

Qua besparing: stel ik ga uit van 15 cent besparing per kWh, alle verliezen meegerekend. Als ik gemiddeld 50 watt 24/7 door dit systeem laat lopen dan bespaart dat 5.4 euro per maand, en het dubbele voor 100W is ook nog wel te realiseren. Dat is geen vetpot maar toch geinig voor de hobby, vooral als je voor 100-200 euro klaar bent.

[ Voor 15% gewijzigd door Jeroen op 16-10-2022 21:45 ]

[Verwijderd]

Dat kan toch veel makkelijker?
Mocht je een omvormer hebben met 2 trackers. Sluit dan op 1 ingang ze zonnepanelen aan en op de andere aansluiting een 100 volt accu met een relais er in.

Wanneer geen zon is laat je relais omschakelen en dan heb je alsnog stroom via je omvormer.

Of dit ook veilig is durf ik niet te zeggen maar je bespaart hier wel de kosten mee van de UPS.

[!null]

@Verwijderd Eh, meeste zonne omvormers werken überhaupt niet als er geen grid beschikbaar is.
En veel ervan hebben een mppt regeling die kijken hoeveel vermogen beschikbaar is, en dat is met een accu heel veel, en blaas je hem op.

[Magnat]

g1n0 schreef op zondag 16 oktober 2022 @ 14:37:
Deze kerel is ook wel leuk bezig https://youtube.com/user/HaHalewijn

Door deze meneer ben ik ook begonnen met een powerwall. Ik heb een redelijk vergelijkbare setup draaien.
3x Multiplus met Alibaba (Docan) Batterijen. 48x 280ah maar die dingen zitten rond de 295ah.

Ik twijfel om er nog 2x 16 cells bij te kopen voor een 4e en 5e battery bank.

Voor mijn huidige batterijen heb ik nu blauwe Anderson SB160 connectoren gehaald. Ik moet alleen nog even kijken hoe ik de temp en voltage sensoren ga aansluiten en welke connector daarvoor. Deze connectoren worden ook gebruikt op vorkheftrucks, golfkarretjes etc.

[Jeroen]

Verwijderd schreef op zondag 16 oktober 2022 @ 22:29:
Dat kan toch veel makkelijker?
Mocht je een omvormer hebben met 2 trackers. Sluit dan op 1 ingang ze zonnepanelen aan en op de andere aansluiting een 100 volt accu met een relais er in.

Wanneer geen zon is laat je relais omschakelen en dan heb je alsnog stroom via je omvormer.

Of dit ook veilig is durf ik niet te zeggen maar je bespaart hier wel de kosten mee van de UPS.

Ik heb eerder wel naar zoiets gekeken, maar ik heb dus nog helemaal geen PV en geen omvormers. Die zijn dan ook duurder dan een simpele UPS me kost dus dat is dan geen besparing.

Het voordeel van de UPS is dat ik 'm makkelijk af kan schakelen met off-the-shelf parts (zo'n soort klik-aan-klik-uit unit maar dan een met voldoende vermogen) en hij anders ook gewoon stroom uit het net doorlevert, en de overgang zelf goed regelt. Daarnaast is er volgens mij een behoorlijk overschot van die dingen op de tweedehands markt.

[Jazsie]

Jeroen schreef op maandag 17 oktober 2022 @ 09:20:
[...]


Ik heb eerder wel naar zoiets gekeken, maar ik heb dus nog helemaal geen PV en geen omvormers. Die zijn dan ook duurder dan een simpele UPS me kost dus dat is dan geen besparing.

Het voordeel van de UPS is dat ik 'm makkelijk af kan schakelen met off-the-shelf parts (zo'n soort klik-aan-klik-uit unit maar dan een met voldoende vermogen) en hij anders ook gewoon stroom uit het net doorlevert, en de overgang zelf goed regelt. Daarnaast is er volgens mij een behoorlijk overschot van die dingen op de tweedehands markt.

Tenzij je een UPS + accu's praktisch voor niks kan krijgen dan is het een optie of leuk voor de hobby.

Geld ermee besparen laat staan verdienen zou ik niet vanuit gaan.

[PentaClover]

@Jeroen Los van de redelijk grote verliezen die er constant plaats vinden in een standaard UPS, zijn die dingen gemaakt voor geval van nood als de stroom uitvalt.
Een van de nare eigenschappen is dat ze jou er dan op willen attenderen dat er geen netspanning meer op de ingang staat, en dat doen ze door nogal irritant harde alarm signalen te geven, iets om in je overweging mee te nemen denk ik.

[bbbrumbrum]

Magnat schreef op maandag 17 oktober 2022 @ 07:27:
[...]

Door deze meneer ben ik ook begonnen met een powerwall. Ik heb een redelijk vergelijkbare setup draaien.
3x Multiplus met Alibaba (Docan) Batterijen. 48x 280ah maar die dingen zitten rond de 295ah.

Ik twijfel om er nog 2x 16 cells bij te kopen voor een 4e en 5e battery bank.

Voor mijn huidige batterijen heb ik nu blauwe Anderson SB160 connectoren gehaald. Ik moet alleen nog even kijken hoe ik de temp en voltage sensoren ga aansluiten en welke connector daarvoor. Deze connectoren worden ook gebruikt op vorkheftrucks, golfkarretjes etc.

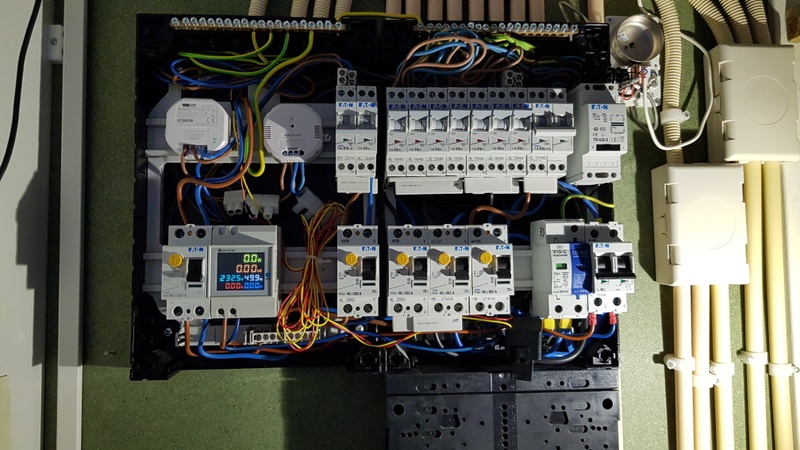

[Afbeelding]

Waar gebruik je 75kWh voor?

[Ethirty]

Iemand hier ervaring (met bijv Victron) met het laden van de powerwall met 1 fase en het ontladen met 3 fasen?

Volgens mij noemen ze dat "shore-power" oid, maar ik kan even niet goed vinden of dit met dezelfde omvormer(s) kan, of dat je nog een 4e nodig hebt alleen voor het laden.

[reneeke1970]

bbbrumbrum schreef op maandag 17 oktober 2022 @ 17:03:
[...]


Waar gebruik je 75kWh voor?

Ik doe een gokje.... De hoofd aansluiting van 3×25 is te klein voor de PV.
Het gedeelte erboven in accu laden en snachts weer ontladen naar het net.

[jadjong]

Ethirty schreef op maandag 17 oktober 2022 @ 17:29:
Iemand hier ervaring (met bijv Victron) met het laden van de powerwall met 1 fase en het ontladen met 3 fasen?

Volgens mij noemen ze dat "shore-power" oid, maar ik kan even niet goed vinden of dit met dezelfde omvormer(s) kan, of dat je nog een 4e nodig hebt alleen voor het laden.

Victron kan dit door de eerste omvormer van een 3-fase set met 230V te voeden. Je krijgt dan wel het probleem dat fase 1 een beetje mank wordt omdat die zowel de 'laadstroom' voor L2/L3 moet voorzien terwijl de apparaten op L1 ook nog joules willen consumeren. Vergeet niet dat je nu 10-20% energie weg gooit omdat het uit de netvoeding van AC > DC > AC gaat. Eigenlijk alleen rendabel als je 99% off grid draait en soms bij wilt laden.

Je zal er een MPPT RS bij moeten kopen.

[Ethirty]

jadjong schreef op maandag 17 oktober 2022 @ 18:01:
[...]

Victron kan dit door de eerste omvormer van een 3-fase set met 230V te voeden. Je krijgt dan wel het probleem dat fase 1 een beetje mank wordt omdat die zowel de 'laadstroom' voor L2/L3 moet voorzien terwijl de apparaten op L1 ook nog joules willen consumeren. Vergeet niet dat je nu 10-20% energie weg gooit omdat het uit de netvoeding van AC > DC > AC gaat. Eigenlijk alleen rendabel als je 99% off grid draait en soms bij wilt laden.

Je zal er een MPPT RS bij moeten kopen.

Snap ik, maar ben aan het onderzoeken hoe ik de crisis bij Liander tijdelijk kan omzeilen en zelf een 3f installatie kan creëren die ik 24/7 bijlaadt op 1f. En in januari-maart hoef ik niet veel te verwachten van een kleine pv array.

[jadjong]

g1n0 schreef op zondag 16 oktober 2022 @ 14:37:
Deze kerel is ook wel leuk bezig https://youtube.com/user/HaHalewijn

Inspiratie deel 1 is online.

[!null]

Ethirty schreef op maandag 17 oktober 2022 @ 19:28:
[...]

Snap ik, maar ben aan het onderzoeken hoe ik de crisis bij Liander tijdelijk kan omzeilen en zelf een 3f installatie kan creëren die ik 24/7 bijlaadt op 1f. En in januari-maart hoef ik niet veel te verwachten van een kleine pv array.

Sowieso kan dit al werken op een hele domme manier. Namelijk een 48v accu die je laadt met een domme lader, die alleen maar de accu op een bepaald voltage probeert te houden en verder niet communiceert. Eventueel aanwezige PV kan dan nog naar een hoger voltage laden.
Vervolgens heb je 3 Multiplussen die in normale 'domme' omvormer modus werken en zo 3 fase creeren vanuit de 48v accu.

Dan gebruik je alles niet maximaal en vooral de Multiplussen zet je dan wel erg dom in, maar als dit een tijdelijke oplossing is, gaat het in ieder geval werken.

Echter zou het mooier zijn als je daar 1 Multiplus voor kan gebruiken die de accu bijlaadt. Dat zou wel mooier zijn.
Mijn punt is meer, je krijgt sowieso iets aan de praat.

[PentaClover]

Stel je gaat met Multiplussen de mogelijkheid maken om je huis ook off-grid te kunnen gebruiken in geval van net uitval. Dan hangt je hele huis achter de Multiplussen, dus als er dan iets kapot gaat, terwijl er niets mis is met het net dan zit je huis zonder stroom.
Dan zou je natuurlijk met een paar hoofdschakelaars de multiplussen er snel tussen uit kunnen schakelen, zoals bijvoorbeeld in plaatje hieronder.
Wat ik mij zo afvroeg was of dat wel de handigste manier is, of bestaan er slimmere methodes ?
En is het gebruikelijk om dit schakelbaar te maken ?

[-SimJoc-]

PentaClover schreef op maandag 17 oktober 2022 @ 20:40:
Stel je gaat met Multiplussen de mogelijkheid maken om je huis ook off-grid te kunnen gebruiken in geval van net uitval. Dan hangt je hele huis achter de Multiplussen, dus als er dan iets kapot gaat, terwijl er niets mis is met het net dan zit je huis zonder stroom.
Dan zou je natuurlijk met een paar hoofdschakelaars de multiplussen er snel tussen uit kunnen schakelen, zoals bijvoorbeeld in plaatje hieronder.
Wat ik mij zo afvroeg was of dat wel de handigste manier is, of bestaan er slimmere methodes ?
En is het gebruikelijk om dit schakelbaar te maken ?

[Afbeelding]

Zeker, door gebruik van een lastschakelaar / lastscheider.

https://hager.com/nl/cata...-4p-40-a-i-0-ii-com-boven

[jadjong]

PentaClover schreef op maandag 17 oktober 2022 @ 20:40:
Stel je gaat met Multiplussen de mogelijkheid maken om je huis ook off-grid te kunnen gebruiken in geval van net uitval. Dan hangt je hele huis achter de Multiplussen, dus als er dan iets kapot gaat, terwijl er niets mis is met het net dan zit je huis zonder stroom.
Dan zou je natuurlijk met een paar hoofdschakelaars de multiplussen er snel tussen uit kunnen schakelen, zoals bijvoorbeeld in plaatje hieronder.
Wat ik mij zo afvroeg was of dat wel de handigste manier is, of bestaan er slimmere methodes ?
En is het gebruikelijk om dit schakelbaar te maken ?

[Afbeelding]

Je hebt 3 fase keuzeschakelaars. 8 in, 4 uit.

https://www.elektramat.nl...elaar-4-polig-63a-him406/

[de Peer]

-SimJoc- schreef op maandag 17 oktober 2022 @ 20:54:
[...]


Zeker, door gebruik van een lastschakelaar / lastscheider.

https://hager.com/nl/cata...-4p-40-a-i-0-ii-com-boven

Kooptip:
https://www.amazon.de/dp/B00SCD72NA
Hij heeft dus ook een nul-stand in het midden.

lekker goedkoop. Ik heb er zelf 2 besteld gisteren.

[ Voor 10% gewijzigd door de Peer op 17-10-2022 20:58 ]

[!null]

@PentaClover Met deze opstelling kan je geen veiligheid meer garanderen.
Als de Multiplussen plat gaan, en jij zet die linkerschakelaar om maar vergeet de rechter uit te zetten, dan heb je de anti islanding beveiliging omzeilt, en kan er bij stroom uitval iemand van de netbeheerder een schok krijgen als hij daar werkt.
Toegegeven, dat gebeurt niet snel, maar jouw opstelling is dus niet helemaal volgens het boekje.

Beter 1 van de hierboven aangegeven alternatieven gebruiken.

Overigens zijn de Multiplussen erg betrouwbaar. En wellicht is er een configuratie mogelijk waarin ze gewoon de AC stroom doorgeven als ze uit zijn gevallen, maar dit heb ik nooit uitgezocht.

[ Voor 16% gewijzigd door !null op 17-10-2022 20:57 ]

[jadjong]

-SimJoc- schreef op maandag 17 oktober 2022 @ 20:54:
[...]


Zeker, door gebruik van een lastschakelaar / lastscheider.

https://hager.com/nl/cata...-4p-40-a-i-0-ii-com-boven

Die heeft geen 0-stand, vind ik spannend.

[de Peer]

jadjong schreef op maandag 17 oktober 2022 @ 20:57:
[...]

Die heeft geen 0-stand, vind ik spannend.

dat heeft hij wel. vandaar dat er in de titel staat: I-0-II

[ Voor 10% gewijzigd door de Peer op 17-10-2022 20:58 ]

[jadjong]

de Peer schreef op maandag 17 oktober 2022 @ 20:58:
[...]

dat heeft hij wel. vandaar dat er in de titel staat: I-0-II

Staat zelfs in de URL.

[Ethirty]

de Peer schreef op maandag 17 oktober 2022 @ 20:56:
[...]

Kooptip:
https://www.amazon.de/dp/B00SCD72NA
Hij heeft dus ook een nul-stand in het midden.

lekker goedkoop. Ik heb er zelf 2 besteld gisteren.

Ik heb hem ook gekocht een tijdje terug, gebruik hem nu even als 2P lastwisselaar en in de toekomst zie ik het wel, het is een erg mooie prijs.

[Ethirty]

!null schreef op maandag 17 oktober 2022 @ 20:31:
[...]


Sowieso kan dit al werken op een hele domme manier. Namelijk een 48v accu die je laadt met een domme lader, die alleen maar de accu op een bepaald voltage probeert te houden en verder niet communiceert. Eventueel aanwezige PV kan dan nog naar een hoger voltage laden.
Vervolgens heb je 3 Multiplussen die in normale 'domme' omvormer modus werken en zo 3 fase creeren vanuit de 48v accu.

Dan gebruik je alles niet maximaal en vooral de Multiplussen zet je dan wel erg dom in, maar als dit een tijdelijke oplossing is, gaat het in ieder geval werken.

Echter zou het mooier zijn als je daar 1 Multiplus voor kan gebruiken die de accu bijlaadt. Dat zou wel mooier zijn.
Mijn punt is meer, je krijgt sowieso iets aan de praat.

Alleen wordt het voor 3x 25A wel prijzig zie ik al, dan heb je al snel 3x de 8000 nodig en die is niet goedkoop.
Nog even los van de benodigde hoeveelheid accu's.

Ik dacht dat zoiets huren duur was, maar kopen als noodoplossing wordt echt pas op langere termijn interessant.

[Verwijderd]

!null schreef op zondag 16 oktober 2022 @ 22:35:
@Verwijderd Eh, meeste zonne omvormers werken überhaupt niet als er geen grid beschikbaar is.
En veel ervan hebben een mppt regeling die kijken hoeveel vermogen beschikbaar is, en dat is met een accu heel veel, en blaas je hem op.

Maakt toch niet uit. Ik begreep dat er omgaat dat energie in wilt zetten op de moment dat de prijs hoog is. Op dat moment terug leveren tegen een hoge tarief lijk mij ook mooi.

[!null]

@Ethirty 3x25a dat kan toch gewoon met Multiplus 48/5000 ?
Daar draai ik max 6000w op, dat in jouw geval keer drie.

Wat moet er allemaal op draaien?

[Ethirty]

!null schreef op maandag 17 oktober 2022 @ 21:59:
@Ethirty 3x25a dat kan toch gewoon met Multiplus 48/5000 ?
Daar draai ik max 6000w op, dat in jouw geval keer drie.

Wat moet er allemaal op draaien?

Ah, ik las dat de 5000 maar 4kW leverde. Dat scheelt al dan. Komt een tijdelijke woonunit aan te hangen met elektrische alles. Alleen geen warmtepomp oid, dus radiatoren, boiler, koken alles elektrisch. En dat in de winter dus lang en veel hoge belasting is de inschatting.

Heb nog kleine hoop dat Liander iets kan doen, maar met 7 maanden wachttijd en een overbelaste klantenservice reken ik op niks.

[bbbrumbrum]

Ethirty schreef op maandag 17 oktober 2022 @ 22:11:
[...]

Ah, ik las dat de 5000 maar 4kW leverde. Dat scheelt al dan. Komt een tijdelijke woonunit aan te hangen met elektrische alles. Alleen geen warmtepomp oid, dus radiatoren, boiler, koken alles elektrisch. En dat in de winter dus lang en veel hoge belasting is de inschatting.

Heb nog kleine hoop dat Liander iets kan doen, maar met 7 maanden wachttijd en een overbelaste klantenservice reken ik op niks.

Kan makkelijk toch? Mijn unit hing aan een B16 krachtgroep in de bouwkast.
Je hebt hopelijk wel een airco om te stoken?

[reneeke1970]

Ethirty schreef op maandag 17 oktober 2022 @ 22:11:
[...]

Ah, ik las dat de 5000 maar 4kW leverde. Dat scheelt al dan. Komt een tijdelijke woonunit aan te hangen met elektrische alles. Alleen geen warmtepomp oid, dus radiatoren, boiler, koken alles elektrisch. En dat in de winter dus lang en veel hoge belasting is de inschatting.

Heb nog kleine hoop dat Liander iets kan doen, maar met 7 maanden wachttijd en een overbelaste klantenservice reken ik op niks.

Er zijn ook gewone omvormers die je kunt koppelen. Hoeft niet perse high tech multi te zijn, die kan ook terug leveren etc.... Allemaal niet nodig toch?

[PentaClover]

-SimJoc- schreef op maandag 17 oktober 2022 @ 20:54:
[...]
Zeker, door gebruik van een lastschakelaar / lastscheider.
https://hager.com/nl/cata...-4p-40-a-i-0-ii-com-boven

jadjong schreef op maandag 17 oktober 2022 @ 20:54:
[...]

Je hebt 3 fase keuzeschakelaars. 8 in, 4 uit.

https://www.elektramat.nl...elaar-4-polig-63a-him406/

de Peer schreef op maandag 17 oktober 2022 @ 20:56:
[...]

Kooptip:
https://www.amazon.de/dp/B00SCD72NA
Hij heeft dus ook een nul-stand in het midden.

lekker goedkoop. Ik heb er zelf 2 besteld gisteren.

Thanks, dat ziet er goed uit.

!null schreef op maandag 17 oktober 2022 @ 20:56:
@PentaClover Met deze opstelling kan je geen veiligheid meer garanderen.
Als de Multiplussen plat gaan, en jij zet die linkerschakelaar om maar vergeet de rechter uit te zetten, dan heb je de anti islanding beveiliging omzeilt, en kan er bij stroom uitval iemand van de netbeheerder een schok krijgen als hij daar werkt.
Toegegeven, dat gebeurt niet snel, maar jouw opstelling is dus niet helemaal volgens het boekje.

Beter 1 van de hierboven aangegeven alternatieven gebruiken.

Overigens zijn de Multiplussen erg betrouwbaar. En wellicht is er een configuratie mogelijk waarin ze gewoon de AC stroom doorgeven als ze uit zijn gevallen, maar dit heb ik nooit uitgezocht.

Dat was inderdaad ook mijn gedachte bij de getekende opstelling, die was niet helemaal dummy proof.

[Ethirty]

bbbrumbrum schreef op maandag 17 oktober 2022 @ 22:18:
[...]

Kan makkelijk toch? Mijn unit hing aan een B16 krachtgroep in de bouwkast.
Je hebt hopelijk wel een airco om te stoken?

Geen krachtstroom, dat is het probleem En geen airco, of ik moet zo'n mobiele zien te regelen die ook verwarmt.

reneeke1970 schreef op maandag 17 oktober 2022 @ 22:19:
[...]

Er zijn ook gewone omvormers die je kunt koppelen. Hoeft niet perse high tech multi te zijn, die kan ook terug leveren etc.... Allemaal niet nodig toch?

Als je een suggestie hebt, graag. Als het off-topic is voor hier dan graag in DM

[bbbrumbrum]

Ethirty schreef op maandag 17 oktober 2022 @ 23:05:
[...]

Geen krachtstroom, dat is het probleem En geen airco, of ik moet zo'n mobiele zien te regelen die ook verwarmt.


[...]

Als je een suggestie hebt, graag. Als het off-topic is voor hier dan graag in DM

1x40? Dat scheelt in vermogen niet zoveel met 3x16...

En sowieso een airco hangen, die heb je bij wijze van dezelfde week nog terugverdient. Op direct electrisch stoken in een keet loop je leeg, dat moet je echt niet willen.

[jadjong]

Ethirty schreef op maandag 17 oktober 2022 @ 22:11:
[...]

Ah, ik las dat de 5000 maar 4kW leverde. Dat scheelt al dan. Komt een tijdelijke woonunit aan te hangen met elektrische alles. Alleen geen warmtepomp oid, dus radiatoren, boiler, koken alles elektrisch. En dat in de winter dus lang en veel hoge belasting is de inschatting.

Heb nog kleine hoop dat Liander iets kan doen, maar met 7 maanden wachttijd en een overbelaste klantenservice reken ik op niks.

De 5000 levert 5000VA vanaf de batterij. Tenzij je enkel ohmse belastingen aan sluit zoals gloeilampen en verwarmingselementen komt er factor 0.8 bij kijken voor het verbruik, dat is het effect van bijvoorbeeld geschakelde voedingen.
Heb je 3 fase nodig? Met power assist kan je van tijd tot tijd een 35A netvoeding opkrikken naar bijvoorbeeld 60A. Scheelt je twee inverters.

[Nickkie55]

Hier een bericht van Shenzhen Basen Technology

Yes. Our product are all:
*Grade A and Brand New
*Free bus bar and grub screw & nut(one battery come with 1pc busbar and 2pcs grub screw&nut)
*5 Years Warranty

32pcs Grade A CATL 302ah
Unit price: $110/pc 32pcs=3520USD
Shipping cost: 628USD
Shipping way: by Sea or Train, including custom clearance, all the tax fees and door to door service. DDP. About 40-50 days.
TOTAL AMOUNT: 4148USD
Quotation valid for 3 days

Heeft iemand hier ervaring met deze partij?

[Magnat]

reneeke1970 schreef op maandag 17 oktober 2022 @ 18:00:
[...]

Ik doe een gokje.... De hoofd aansluiting van 3×25 is te klein voor de PV.
Het gedeelte erboven in accu laden en snachts weer ontladen naar het net.

Nee, zoveel PV heb ik nou ook weer niet. 25x335Wp. De multiplussen zijn de bottleneck bij een goede zonnige dag. Want dan doet de PV 7.4kW en de omvormers (charging) samen max 5kW.

Ik heb een dynamisch contract. Ik merk nu de zon minder schijnt het verschil tussen de pieken en de dalen te klein is om in te kopen en te verkopen. Vandaag is dat bijvoorbeeld price_min 21c en price_max 35c. Als je de 2x 10% (ontladen, opladen) verliezen mee pakt dan gaat het echt om een paar centen. Dit vind ik de cycles van de batterijen niet waard. Dus dan gaat alles naar eigen gebruik. We verwarmen bepaalde plekken via infrarood.

Ook doordat de opbrengst van de PV op dit moment minimaal is merk ik dat ik max 3 dagen op een lading kan doen als het redelijk weer is buiten. Het liefst wil ik voldoende capaciteit om een week te kunnen overbruggen om zo in de weekenden of als het echt goedkoop is de boel op te laden. Natuurlijk kan ik daarnaast bij grotere pieken nog steeds in en verkopen, naast een overschot voor eigen gebruik.

Dit alles zonder enig rekening te houden met het salderen, want dat gaat toch weg en dit is echt langere termijn.

Mijn automations nu via de Tibber integratie krijge je pricelevel mee:
VERY_CHEAP = max inkopen tot 100% SoC en eigen gebruik vanaf de grid.
CHEAP = niet inkopen, batterij op 100% laten en eigen gebruik vanaf de grid.
NORMAL = niet inkopen, niet verkopen, alles eigen gebruik.
EXPENSIVE = Alles eigen gebruik en dus niets van het grid halen of terugleveren
VERY_EXPENSIVE = alles terug leveren tot SoC 20%

Tips en heldere ingevingen zijn welkom!

[!null]

Ethirty schreef op maandag 17 oktober 2022 @ 22:11:
[...]

Ah, ik las dat de 5000 maar 4kW leverde. Dat scheelt al dan. Komt een tijdelijke woonunit aan te hangen met elektrische alles. Alleen geen warmtepomp oid, dus radiatoren, boiler, koken alles elektrisch. En dat in de winter dus lang en veel hoge belasting is de inschatting.

Heb nog kleine hoop dat Liander iets kan doen, maar met 7 maanden wachttijd en een overbelaste klantenservice reken ik op niks.

Ik heb er wel vaker 6000w uit gekregen, dat lijkt een beetje de grens te zijn.

Hoe is die keet bedraad en is de kookplaat enkel fase?

Als je daadwerkelijk geen 3 fase apparatuur hebt kun je denk ik best ver komen met 1x40a of 1x40a plus powerassist met 1 omvormer.

Je hebt namelijk een hoop domme verwarmers (boilers en radiatoren) die best even uit kunnen als jij gaat koken.
Als je dat gaat sturen, dan kan dat vast goedkoper dan een accu systeem.

En als je wat langer in de keet doorbrengt is een airco wel fijn.

[Ethirty]

!null schreef op dinsdag 18 oktober 2022 @ 12:27:
[...]


Ik heb er wel vaker 6000w uit gekregen, dat lijkt een beetje de grens te zijn.

Hoe is die keet bedraad en is de kookplaat enkel fase?

Als je daadwerkelijk geen 3 fase apparatuur hebt kun je denk ik best ver komen met 1x40a of 1x40a plus powerassist met 1 omvormer.

Je hebt namelijk een hoop domme verwarmers (boilers en radiatoren) die best even uit kunnen als jij gaat koken.
Als je dat gaat sturen, dan kan dat vast goedkoper dan een accu systeem.

En als je wat langer in de keet doorbrengt is een airco wel fijn.

Enige dat de keet voorschrijft is een 3x 25A aansluiting, er worden geen specificaties gegeven van het aantal radiatoren of het vermogen. Weet ook niet of eea vast bedraad zit of in een stopcontact.

Kookplaat moet je zelf meenemen (opbouw), dus ik koop 1 of 2 losse inductie plaatjes (2-3kW/st).

Het is ook nog een gedachte-kronkel, eerst meer details verzamelen en Liander stalken

Maar het is fijn om alvast te weten wat er kan. In de winter zonder elektra krijg ik ruzie

[Magnat]

!null schreef op dinsdag 18 oktober 2022 @ 12:27:
[...]


Ik heb er wel vaker 6000w uit gekregen, dat lijkt een beetje de grens te zijn.

Hoe is die keet bedraad en is de kookplaat enkel fase?

Als je daadwerkelijk geen 3 fase apparatuur hebt kun je denk ik best ver komen met 1x40a of 1x40a plus powerassist met 1 omvormer.

Je hebt namelijk een hoop domme verwarmers (boilers en radiatoren) die best even uit kunnen als jij gaat koken.
Als je dat gaat sturen, dan kan dat vast goedkoper dan een accu systeem.

En als je wat langer in de keet doorbrengt is een airco wel fijn.

Mijn victrons 48/3000 kunnen pieken op 5500W. De vraag is of je dat wel wilt. Ik heb de inverter begrenst in de CX op 5000W (voor 3 units samen). Dit is in een veilige range en scheelt wat herrie.

Het hangt ook af van de temperatuur: https://www.victronenergy...I-inverter-charger-EN.pdf

[!null]

@Magnat voor de 48/5000 staat 9000W piekvermogen. Maar dat heb ik nooit kunnen halen. Voorbij de 6000W gaat hij protesteren.

Volgens mij gaat dat vooral om instartstromen enzo.

[Magnat]

!null schreef op dinsdag 18 oktober 2022 @ 14:58:
@Magnat voor de 48/5000 staat 9000W piekvermogen. Maar dat heb ik nooit kunnen halen. Voorbij de 6000W gaat hij protesteren.

Volgens mij gaat dat vooral om instartstromen enzo.

Check deze link: https://community.victron...of-victron-inverters.html
Je kan een half uur lang 130% draaien. Maar ook een paar minuten op top peak. Maargoed, of je Multiplussen dan lang meegaan is wel de vraag natuurlijk.

[KC27]

@Magnat @!null
Ik heb 3 x 48/3000 en ik blijf met mijn continue belasting (zowel laden als ontladen) op 2 kW per Multiplus.
Daarmee kan ik mijn batterij (netto 24 kWh) in ca. 4 uur laden en ontladen. Tegenwoordig duren de meeste pieken en dalen in de day ahead prijzen minder lang, maar ik ga ze niet hoger belasten want ze moeten wel een poosje mee.

[reneeke1970]

KC27 schreef op dinsdag 18 oktober 2022 @ 20:44:
@Magnat @!null
Ik heb 3 x 48/3000 en ik blijf met mijn continue belasting (zowel laden als ontladen) op 2 kW per Multiplus.
Daarmee kan ik mijn batterij (netto 24 kWh) in ca. 4 uur laden en ontladen. Tegenwoordig duren de meeste pieken en dalen in de day ahead prijzen minder lang, maar ik ga ze niet hoger belasten want ze moeten wel een poosje mee.

Heb je al eens geprobeerd een micro omvormer te voeden met de 48 volt uit je accu?
Is iets goedkoper terug leveren als dat werkt

[KC27]

reneeke1970 schreef op dinsdag 18 oktober 2022 @ 22:28:
[...]

Heb je al eens geprobeerd een micro omvormer te voeden met de 48 volt uit je accu?
Is iets goedkoper terug leveren als dat werkt

Het zal wel werken (met een mooi theoretisch rendement) maar je hebt er (zoals ik het zie) totaal geen controle over:

• kan alleen maar aan/uit met een relais
• geen vermogensregeling
• geen bewaking van je accu (alleen een bms dat ingrijpt), maar dan ben je eigenlijk al te ver, tenzij je het bms gaat misbruiken voor sturing van je omvormer
• en hoe ga je opladen?

De 3 multiplussen zijn zeer goed aanstuurbaar en ook multi-inzetbaar (ook bijv voor eiland bedrijf).
Dus ik ga niet experimenteren met micro-omvormers.

[Magnat]

reneeke1970 schreef op dinsdag 18 oktober 2022 @ 22:28:
[...]

Heb je al eens geprobeerd een micro omvormer te voeden met de 48 volt uit je accu?
Is iets goedkoper terug leveren als dat werkt

Ik wil een phoenix 48/500 of misschien iets zwaarder hebben voor echt critical loads. Nood verlichting op de plek bij de omvormers, internet, router, 1 wifi punt bijvoorbeeld zodat je altijd makkelijk bij de remote console kan komen zonder dat je met de USB naar VE.bus kabel aan de slag hoeft. Maar ook de NUC met HA voor controleren temperaturen/alarmen etc. Deze kan je makkelijk via uart converter aansluiten en integreren met de rest van je systeem. Ik heb trouwens 2x 4 voudige galvanisch gescheiden UART converters besteld ook voor tussen de Daly BMSen en de victrons. Ook al zit de + niet aangesloten is het wel beter om alles goed te scheiden.

De victron heeft een hardware remote on. (M in de manual) Die standaard doorverbonden is. Met een Arduino oid is dit makkelijk aan uit te zetten. Ook op afstand. Dus als ik op pad ben en de boel valt uit.

[Magnat]

KC27 schreef op dinsdag 18 oktober 2022 @ 20:44:
@Magnat @!null
Ik heb 3 x 48/3000 en ik blijf met mijn continue belasting (zowel laden als ontladen) op 2 kW per Multiplus.
Daarmee kan ik mijn batterij (netto 24 kWh) in ca. 4 uur laden en ontladen. Tegenwoordig duren de meeste pieken en dalen in de day ahead prijzen minder lang, maar ik ga ze niet hoger belasten want ze moeten wel een poosje mee.

Ok ik zit daar net iets onder dus. Het spul hangt bij mij in de trapkast naast de meterkast. Ik zal eens kijken of het echt veel meer geluid geeft als ik ze ook op 2kW per unit zet.

Ik ben nog niet tevreden over mijn kabelgoten. Zodra ik die vervangen heb zal ik wat fotos plaatsen van mijn setup.

[ Voor 8% gewijzigd door Magnat op 19-10-2022 06:15 ]

[Nickkie55]

Ik heb een tweetal vragen over mijn toekomstige opstelling.

Kan ik voor L1 een Multiplus II GX 5000 plaatsen en voor L2 + L3 een Multiplus II 3000?

Als ik een multiplus II GX aanschaf is de Cerbo GX dan nog nodig?

[KC27]

Nickkie55 schreef op woensdag 19 oktober 2022 @ 10:33:
Ik heb een tweetal vragen over mijn toekomstige opstelling.

Kan ik voor L1 een Multiplus II GX 5000 plaatsen en voor L2 + L3 een Multiplus II 3000?

Als ik een multiplus II GX aanschaf is de Cerbo GX dan nog nodig?

Volgens de handleiding moeten alle drie de multiplussen zelfde configuratie hebben, maar ik heb het niet uitgeprobeerd.
Als je een multiplus gx neemt heb je geen cerbo gx meer nodig. De gx-kaart fungeert als zodanig, je hebt alleen niet direct het gx-scherm en zult met een "remote console" op je mobiel of je laptop moet werken.
Ik heb dus 3 x Multiplus 48/3000, waarvan 1 met een gx kaart.
Bevalt me prima.

[Magnat]

Nickkie55 schreef op woensdag 19 oktober 2022 @ 10:33:
Ik heb een tweetal vragen over mijn toekomstige opstelling.

Kan ik voor L1 een Multiplus II GX 5000 plaatsen en voor L2 + L3 een Multiplus II 3000?

Als ik een multiplus II GX aanschaf is de Cerbo GX dan nog nodig?

Nee dat kan niet, ze moeten van het zelfde type zijn. Misschien kan je je groepen beter balanceren zodat L1 ook met 3000VA uit de voeten kan?

In mijn geval zaten de verbruikers die we vaak samen aan hebben bijna allemaal op 1 groep. Deze heb ik nu netjes verdeeld.

[ Voor 11% gewijzigd door Magnat op 19-10-2022 12:41 ]

[Ethirty]

KC27 schreef op woensdag 19 oktober 2022 @ 11:39:
[...]

Volgens de handleiding moeten alle drie de multiplussen zelfde configuratie hebben, maar ik heb het niet uitgeprobeerd.
Als je een multiplus gx neemt heb je geen cerbo gx meer nodig. De gx-kaart fungeert als zodanig, je hebt alleen niet direct het gx-scherm en zult met een "remote console" op je mobiel of je laptop moet werken.
Ik heb dus 3 x Multiplus 48/3000, waarvan 1 met een gx kaart.
Bevalt me prima.

Ervaar je een ingebouwde GX niet als extra risico mocht net die MultiPlus defect raken?

Ik zou het bij een enkele omvormer nog wel overwegen, maar bij 3 omvormers en evt extra Victron spul denk ik dat ik persoonlijk altijd een los management device zou willen.

[Nickkie55]

Ethirty schreef op woensdag 19 oktober 2022 @ 12:33:
[...]

Ervaar je een ingebouwde GX niet als extra risico mocht net die MultiPlus defect raken?

Ik zou het bij een enkele omvormer nog wel overwegen, maar bij 3 omvormers en evt extra Victron spul denk ik dat ik persoonlijk altijd een los management device zou willen.

Voor mij ook geen probleem om een Cerbo XG aan te schaffen, maar kan ik dan een goedkopere Multiplus II aanschaffen zonder GX kaart?

[Nickkie55]

Magnat schreef op woensdag 19 oktober 2022 @ 12:00:
[...]

Nee dat kan niet, ze moeten van het zelfde type zijn. Misschien kan je je groepen beter balanceren zodat L1 ook met 3000VA uit de voeten kan?

In mijn geval zaten de verbruikers die we vaak samen aan hebben bijna allemaal op 1 groep. Deze heb ik nu netjes verdeeld.

Ik zit met een 1 fase warmtepomp incl backup element op de 1e Fase. Een optie zou zijn om het backup element op een andere fase te zetten.

[PCJR]

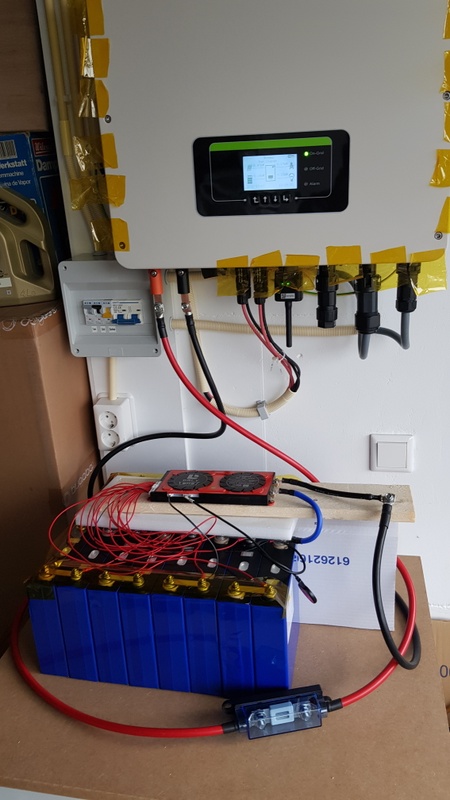

Ik heb een HYD5000ep ook zo aangesloten zodat bij grid uitval, ik toch het huis kan poweren met solar+accu. Ook niet volgens het boekje hoor, maar niemand is heilig. Nu is dit maar 1 fase, en de omvormer heeft een EPS uitgang, die zal verbonden worden met het huis als de grid wegvalt. Ik moet dan handmatig eerst de hoofdschakelaar omzetten om het huis los te maken. Dan zet ik de zwarte uit (dit is de normale in/out van de omvormer) en dan schakel ik de gele in (geel is de EPS poort). De zwart en gele zitten aan elkaar in de 2 buitenste verdeelblokjes. er gaat dan 1x fase+nul nar de meterkast waar de aardlek zit (li onder).

Kost wel een klap minder: 3x een automaatje.







Joa, k weet, prachtige meterkast verder, mogen ook geen homewizard pucks in, weet ik ook. Moet ook een automaat eigenlijk in naast de aardlek, weet ik ook. T werkt en iedereen blijft eraf met de tengeltjes

[Nickkie55]

KC27 schreef op maandag 10 oktober 2022 @ 16:59:
Vanmiddag de laatste kabeltjes netjes weggewerkt:
[Afbeelding]
Bijna klaar. Ik wacht nog op een 3 fasen meter die ik met ethernet uit kan lezen.
Die moet linksboven bij de schakelkast.
De batterijen ( 2 x 16 280 Ah EVE LiFePO4 cellen) nominaal staan op de grond (op wieltjes).
De batterijen zijn ieder voorzien van een JDB bms (16s 100A),die ik kan uitlezen met een app via bluetooth, maar de rs485 uitgang is via een rs485/usb kabel en een hub aangesloten op de gx kaart van een Multiplus II(zie hierna).
Daarboven twee messchakelaars ieder voorzien van twee 100 A smeltpatronen).
Daarboven twee busbars.
Daarboven 3 Victrons Multiplus II 48V 3000VA, waarvan 1 (de linkse) met gx kaart.
Ieder aangesloten op een aparte fase met 16A veiligheids automaat in schakelkast linksboven.
Nog te doen:

• 3 fasen meter plaatsen
• mooie deksels op de kisten van de accu's
• 2 x 5 ader 4 mm² kabel van meterkast naar schakelkast (20 meter), zodat de installatie tussen het netwerk van Liander en het huis wordt geplaatst. Dan kan ik in geval van nood overschakelen op eilandbedrijf.

Welk type mespatronen/smeltpatronen heb je toegepast in deze houders?

[KC27]

Nickkie55 schreef op woensdag 19 oktober 2022 @ 14:53:
[...]


Welk type mespatronen/smeltpatronen heb je toegepast in deze houders?

Staat in een vorige post van mij:
KC27 in "Zelf een powerwall bouwen"

[Nickkie55]

KC27 schreef op woensdag 19 oktober 2022 @ 14:57:
[...]

Staat in een vorige post van mij:
KC27 in "Zelf een powerwall bouwen"

Top! ik zie dat de geselecteerde zekeringen ook voor DC 250V geschikt zijn. Ik wist niet dat deze er waren in mespatronen en dat je al snel van die dure Bussmann zekeringen moet aanschaffen.

[-SimJoc-]

Nickkie55 schreef op woensdag 19 oktober 2022 @ 14:15:
[...]


Voor mij ook geen probleem om een Cerbo XG aan te schaffen, maar kan ik dan een goedkopere Multiplus II aanschaffen zonder GX kaart?

Ja dit kan prima

[KC27]

-SimJoc- schreef op woensdag 19 oktober 2022 @ 16:25:
[...]


Ja dit kan prima

Hij is dan net zo duur als die andere twee zonder gx kaart. Je kunt Venus OS ook installeren op een Raspberry Pi. Maar dan heb je in ieder geval een usb-mk3 kabel nodig om die pi aan te sluiten op de VE-bus. Onder de streep met voeding en behuizing kom je op ongeveer dezelfde prijs.
