Warmtepomp boiler gebruiken voor cv ondersteuning

[BenEco]

Rob roelofs 1 schreef op vrijdag 28 december 2018 @ 13:51:
Waar kan ik zien hoeveel er nog beschikbaar is qua subsidie?

https://www.rvo.nl/subsid...isde/stand-van-zaken-isde

[Speedy-Andre]

Je kan de aanvraag net zo goed volgend jaar doen, je hebt toch eerst het apparaat en de bon nodig.

[Rob roelofs 1]

Speedy-Andre schreef op vrijdag 28 december 2018 @ 14:40:
Je kan de aanvraag net zo goed volgend jaar doen, je hebt toch eerst het apparaat en de bon nodig.

Dat was ook het plan! En er zit nog genoeg in de pot.
Waar ik nu nog graag zekerheid over wil hebben :
'Kan ik de WPB koppelen aan mijn huidige vaillant vhr18-22c van 2003?
Wie o wie kan mij dit vertellen.
Hoor graag.

[wizzopa]

Rob roelofs 1 schreef op vrijdag 28 december 2018 @ 15:14:
[...]

Dat was ook het plan! En er zit nog genoeg in de pot.
Waar ik nu nog graag zekerheid over wil hebben :
'Kan ik de WPB koppelen aan mijn huidige vaillant vhr18-22c van 2003?
Wie o wie kan mij dit vertellen.
Hoor graag.

Elektrisch, lucht, water?

[Rob roelofs 1]

wizzopa schreef op vrijdag 28 december 2018 @ 15:21:
[...]


Elektrisch, lucht, water?

Is de bestaande cv ketel die ik als back up bij te weinig water achter de wpb wil plaatsen. Op termijn man kan deze dan er uit!

[wizzopa]

Rob roelofs 1 schreef op vrijdag 28 december 2018 @ 15:29:
[...]

Is de bestaande cv ketel die ik als back up bij te weinig water achter de wpb wil plaatsen. Op termijn man kan deze dan er uit!

Met wat t-stukjes en wat kogelkranen kom je een heel eind. Ik neem aan dat je mijn fotos heb gezien. Maar met 2 t-stukjes en 2 kogelkranen is het wel op te lossen. Enig hand werk bij het omzetten van de kranen en starten van de ketel is dan wel gewenst. Wil je dat het bij warmwater te kort automatisch gaat dan is ingrijpen in de ketel waarschijnlijk ook noodzakelijk om te voorkomen dat hij start door het afgekoelde water in de leiding tussen boiler en cv ketel.

[Rob roelofs 1]

wizzopa schreef op vrijdag 28 december 2018 @ 15:44:
[...]

Met wat t-stukjes en wat kogelkranen kom je een heel eind. Ik neem aan dat je mijn fotos heb gezien. Maar met 2 t-stukjes en 2 kogelkranen is het wel op te lossen. Enig hand werk bij het omzetten van de kranen en starten van de ketel is dan wel gewenst. Wil je dat het bij warmwater te kort automatisch gaat dan is ingrijpen in de ketel waarschijnlijk ook noodzakelijk om te voorkomen dat hij start door het afgekoelde water in de leiding tussen boiler en cv ketel.

Jazeker! Dank je wel

[Jim423]

Ik heb de 24-28C erachter staan in serie. Ik heb het even starten in de ochtend als de leiding tussen de WPB en de ketel koud is op de koop toegenomen. Kost me 5 m3 gas per maand vind ik niet boeiend. En nergens stilstaand water.

[Rob roelofs 1]

Jim423 schreef op vrijdag 28 december 2018 @ 18:34:
Ik heb de 24-28C erachter staan in serie. Ik heb het even starten in de ochtend als de leiding tussen de WPB en de ketel koud is op de koop toegenomen. Kost me 5 m3 gas per maand vind ik niet boeiend. En nergens stilstaand water.

Okee en van welk jaar is de ketel. Jij hebt tapwater en verwarming dus gewoon aan staan? En dus geen leidingen met een kogelkraan afgesloten oid. Deze ketel geven volgens mij altijd altijd eerst voorrang aan warm water voordat z naar de verwarming gaan, als ik volgens mij dan het warm water blokkeer dan gaat de ketel dus nooit naar verwarming. Hoe heb je jou ketel dan aangesloten? Voor mij is dit wel een zwaarwegend punt, maak me zorg dat ik straks zon WPB heb die niet goed werkt met de WPB. Dan heb ik een probleem. Mijn huidige ketel is de vaillant vhr18-22c van 2006

[Rob roelofs 1]

Jim423 schreef op vrijdag 28 december 2018 @ 18:34:
Ik heb de 24-28C erachter staan in serie. Ik heb het even starten in de ochtend als de leiding tussen de WPB en de ketel koud is op de koop toegenomen. Kost me 5 m3 gas per maand vind ik niet boeiend. En nergens stilstaand water.

En hoe heb jij D03, D04 en D05 dan ingesteld bij je ketel Jim?

[wizzopa]

@Rob roelofs 1 misschien kan je wat fotos plaatsen, dan praat het wat makkelijker waar wat aan gesloten kan of moet worden.

[Rob roelofs 1]

wizzopa schreef op vrijdag 28 december 2018 @ 18:59:
@Rob roelofs 1 misschien kan je wat fotos plaatsen, dan praat het wat makkelijker waar wat aan gesloten kan of moet worden.

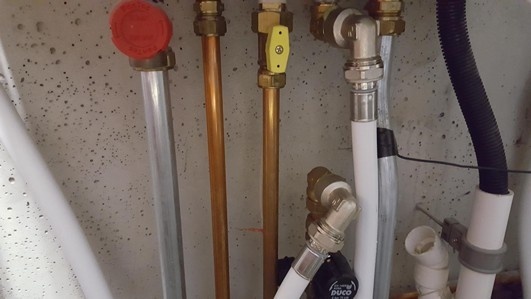

Wizzopa zie onder :

[Jim423]

2005 bj. De inlaatcombinatie (met de groene dop) gaat nu niet naar de ketel maar naar de WPB ingang. De WPB uitgang gaat naar de koudwateringang van de Vailliant. De 4e aansluiting van links dus. Er zijn geen kranen. Heel simpel dus eigenlijk. Ik vind het ook wel fijn dat de ketel elke dag even aanslaat, zo komt in de zomer de pomp en de driewegklep niet vast te zitten. Dat is bij deze ketels snel het geval.

D02: 40 (dit is de temp waaronder de ketel gaat bijverwarmen). D03: 60 D04: 1 (op 0 zal de ketel wel aanslaan met een koude leiding maar zal niet gaan bijverwarmen bij een koude douche) D05: 2

Zolang er kraanwater in de ketel zit zal hij gewoon normaal functioneren. Dus je kan gewoon het water dichtzetten als je wilt. Hij mag alleen niet droog komen te staan, dus niet aftappen. Moet je maar even bedenken of je liever dit wilt of toch de hele ketel buitensluiten met 2 kogelkranen. (je hebt dan wel een extra inlaatcombinatie nodig met afvoer).

[ Voor 22% gewijzigd door Jim423 op 28-12-2018 19:33 ]

[wizzopa]

@Rob roelofs 1 zo probleem opgelost😉

[Rob roelofs 1]

Jim423 schreef op vrijdag 28 december 2018 @ 19:24:
2005 bj. De inlaatcombinatie (met de groene dop) gaat nu niet naar de ketel maar naar de WPB ingang. De WPB uitgang gaat naar de koudwateringang van de Vailliant. De 4e aansluiting van links dus. Er zijn geen kranen. Heel simpel dus eigenlijk. Ik vind het ook wel fijn dat de ketel elke dag even aanslaat, zo komt in de zomer de pomp en de driewegklep niet vast te zitten. Dat is bij deze ketels snel het geval.

D02: 40 (dit is de temp waaronder de ketel gaat bijverwarmen). D03: 60 D04: 1 (op 0 zal de ketel wel aanslaan met een koude leiding maar zal niet gaan bijverwarmen bij een koude douche) D05: 2

Zolang er kraanwater in de ketel zit zal hij gewoon normaal functioneren. Dus je kan gewoon het water dichtzetten als je wilt. Hij mag alleen niet droog komen te staan, dus niet aftappen. Moet je maar even bedenken of je liever dit wilt of toch de hele ketel buitensluiten met 2 kogelkranen. (je hebt dan wel een extra inlaatcombinatie nodig met afvoer).

Jim243 : super bedankt! En als de watertemperatuur bijvoorbeeld bij lang douchen onder de 40 graden komt springt de ketel bij. Toch? Ofwel met de tijdklok zodanig spelen van de WPB dat de temp in de WPB niet onder de 40 graden komt. Zeg ik dat goed? Heb je voor mij misschien ook wat foto's? Dan je wel voor je hulp! Wellicht als tzt alles staat dat ik nog tegen vragen aanloop maar voor nu weet ik dat het in ieder geval met de huidige ketel kan werken. En jou schrale verbruik komt doordat je dus af en toe onder de 40 komt? Hoor graag en zou fijn zijn als je van de aansluitingen bij jou wat foto's zou kunnen sturen.

[Jim423]

Foto's staan in dit topic. Zal er nog 1 maken van onder de ketel alleen daar is niet veel te zien. Het schrale verbruik komt omdat de tapwaterwisselaar in de Vailliant op 40 graden blijft en even zal afkoelen als je lange tijd geen water hebt getapt. Het stukje leiding tussen de WPB en de Vailliant is dan immers afgekoeld naar kamertemperatuur en dit water stroomt de tapwaterwisselaar in.

[ Voor 21% gewijzigd door Jim423 op 28-12-2018 20:22 ]

[Rob roelofs 1]

Jim243 : uit interesse :wat is de linkse leiding met rode dop?
Doe jij verder ook nog aan monitoring? En heb je de WPB met een tijdschakelklok draaien?

[reneeke1970]

Heeft jullie ketel toevallig niet een timer voor start vertraging brander? Als je die op 5 sec zet of langer ziet hij binnen die tijd warm water in de leiding en slaat hij niet meer aan

[Jim423]

Niet dat ik weet. Zal het nog is nazoeken.

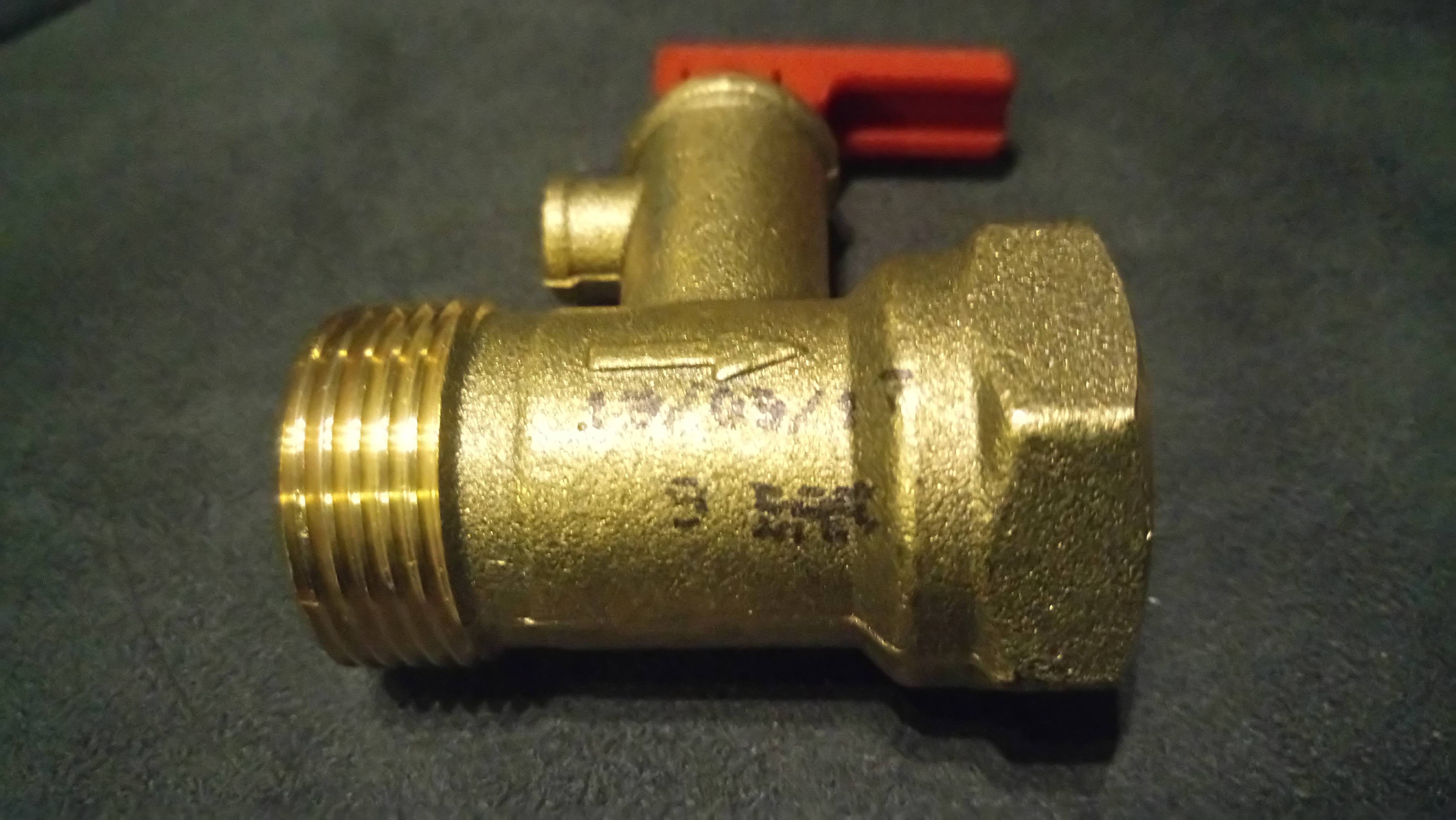

@Rob roelofs 1 Dat is het overdruk ventiel, hoort origineel erop te zitten. Ik gebruik de interne timer van de Atlantic. Monitoring uitdraai staat stukje hierboven.

[space-one]

Jim423 schreef op vrijdag 28 december 2018 @ 21:00:
Niet dat ik weet. Zal het nog is nazoeken.
@Rob roelofs 1 Dat is het overdruk ventiel, hoort origineel erop te zitten. Ik gebruik de interne timer van de Atlantic. Monitoring uitdraai staat stukje hierboven.

deze misschien

Diagnosenummer D18;: (alleen VHR...S)
Instelling vertragingstijd voor boiler
opwarmen (1 – 5 min.)

Wij hebben bouwjaar 2002 en die heeft de instelling niet Bedankt voor tips

[ Voor 10% gewijzigd door space-one op 28-12-2018 23:55 ]

[Jim423]

Dat is voor als je een losse boiler hebt aangesloten op de ketel. VHR-C (combi met tapwater dus) heeft die instelling niet. En D12 is alleen voor CV. Maar ik vind het niet echt een ramp, zoals gezegd houdt het de pomp en klep los.

[Rob roelofs 1]

Jim423 schreef op zaterdag 29 december 2018 @ 01:18:
Dat is voor als je een losse boiler hebt aangesloten op de ketel. VHR-C (combi met tapwater dus) heeft die instelling niet. En D12 is alleen voor CV. Maar ik vind het niet echt een ramp, zoals gezegd houdt het de pomp en klep los.

Dat is zeker waar, want dat zijn zwakke onderdelen bij dit type

[Krypt]

Ik heb ook een Vaillant HR solide 24-28c; en wat ik gelezen heb,is deze voorbereid voor een zonneboiler. De handleiding beschrijft hoe het dan aangesloten moet worden; zo was ik het van plan om te doen zodra de wpb hier besteld is.

[reneeke1970]

Krypt schreef op zaterdag 29 december 2018 @ 08:55:
Ik heb ook een Vaillant HR solide 24-28c; en wat ik gelezen heb,is deze voorbereid voor een zonneboiler. De handleiding beschrijft hoe het dan aangesloten moet worden; zo was ik het van plan om te doen zodra de wpb hier besteld is.

Precies, en dan de temp sensor op de wpb plakken

[Dre]

Zijn de kleppen van Buva Smartstream geschikt om het luchtdebiet te regelen wat van huis af komt en wat van buiten komt?

Het doel is een explorer 3 aan te sluiten en de verhouding lucht van buiten en binnen te regelen. Dit aan de hand van het CO2 niveau, en temperaturen binnen en buiten. Als het even kan meteen bepalen of de uitgeblazen lucht naar buiten moet of naar binnen (airco).

[Rob roelofs 1]

Wie van jullie heeft er een Edel Air warmtepompboiler van climasense. Dat zijn ook hele mooie apparaten. Zuinig, enorm stil etc.

[Speedy-Andre]

Een bedrijf dat 'u betaald' en 'Edel’s unieke ontwerp help u' schrijft laat ik direct links liggen
Veel te duur en <200l haalt maar 55 graden bij een vrij beroerde cop.
Een extra spiraal vind je alleen bij 270l en iets als een PV ingang of app sturing zie ik niet.
Ook best knap dat er 3x zo veel water van 40 graden uit kan komen bij modellen die maar 55 graden halen

[picardo]

Ik ben ook enthousiast over de Explorer 3 . Hij moet dan op zolder komen en heb ook een Vaillant HR solide 24-28c. Ik wil hem graag voor het tapwater en cv ondersteuning . Ik heb een plaatje bijgevoegd . Kan iemand mij vertellen hoe ik hem het beste kan aansluiten ?

En de luchtaanzuiging . Moet die van binnen komen of van buiten ?

https://1drv.ms/u/s!AhKBWHimmDDOm8xhOifV9nLh8oFVcQ

Ik krijg niet de foto direct in het forum ..

[ Voor 16% gewijzigd door picardo op 29-12-2018 11:17 ]

[AUijtdehaag]

@picardo
Er loopt een koude en een warme waterleiding nu naar je cv.

Die koppel je los, en zet je op de WP boiler.
Tapwater functie uitschakelen op de cv ketel.
Is echt de makkelijkste manier...

CV ondersteuning zou ik niet doen (koop daar een normale wp voor)
(edit: gisteren weer naast een panasonic monobloc gestaan boven op het platdak. Ik verbaas me steeds weer over het geluid... wat een stilte en draaide volle bak)

En heb je mechanische ventilatie?

[ Voor 53% gewijzigd door AUijtdehaag op 29-12-2018 11:26 ]

[Speedy-Andre]

Zie ik een houten vloer bij die cvketel?

[picardo]

@AUijtdehaag Ik heb geen mechanische ventilatie .
En waarom zou je geen cv ondersteuning doen ? Als je een normale wp neemt heb je deze toch ook niet meer nodig ? Of mis ik iets .

@Speedy-Andre Ja je ziet een houten vloer …

[AUijtdehaag]

@picardo
De atlantic is niet gebouwd voor 24/7 verwarmen van cv.
Wel voor een paar uurtjes per dag tapwater warm maken.
Op een paar uitzonderingen na, die af en toe hun badkamer ermee op temperatuur houden, vind ik de topic titel dan ook behoorlijk misleidend.

Als je een normale WP neemt voor cv en tapwater, moet je alsnog een buffervat erbij kopen, dat vat is vaak duurder is dan de atlantic zelf.
Bovendien, zou ik het het altijd scheiden van cv en tapwater met 2 warmtepompen. Dan is het EN - EN ipv OF - OF tijdens bedrijf. En 2x subsidie.

Wat inspiratie:
Stephanoff in "Panasonic Monoblock [H versie ] ervaringen - settings - help"

Ik heb 1 warmtepomp, die ook "deels" tapwater doet, maar dat is een te duur advies. RVS buffervat met hygienespiraal kostte hier 2450 euro... en dan moet ik het nog naverwarmen met cop =1
(wel lekker weinig stilstandverliezen met 30 graden in het vat, dat wel)

[ Voor 49% gewijzigd door AUijtdehaag op 29-12-2018 12:23 ]

[Speedy-Andre]

De topic titel zegt precies wat de bedoeling is, er staat geen cv vervanging
Ook geef ik duidelijk aan dat het om incidenteel cv gebruik gaat (dat was mijn bedoeling).
Dat anderen dan 24/7 cv doen en klagen dat de wpb na 24u in storing gaat kan ik niet helpen
Je hebt maar 2,6kW ter beschikking terwijl een cv circuit snel 5kW vraagt.
De kans op een koude douche neemt daarbij ook snel toe als je continu de cv (bij) verwarmt.

[klump4u]

Vanmorgen een anti legionella run gehad, heb laatst voor de gein een DS18b20 in de spiraal gehangen (40 cm diep) zodat ik de temperatuur onder in het vat kan zien als er koud water bijkomt, er is tijdens de legionella run geen water getapt, op het einde van de run was de temperatuur in het midden van het vat bij de anode 62 graden maar onder in het vat komt hij niet hoger dan 50 graden???

[busscherski]

Ja klopt.

En thermisch vermogen van de warmtepomp is geen 2.6 kW maar hooguit 1.8 kW.
Een koude douche heb ik overigens nog niet gehad met de Atlantic. Bovenkant buffervat is 18 uur na bijna leeg douchen gewoon weer 50 graden of hoger bij mij (270 liter versie).

Om met een echte warmtepomp volledig van het gas af te gaan moet ik het afgifte systeem flink aanpassen of genoegen nemen met een warmtepomp die een aanvoertemperatuur van ruim 50 graden haalt bij -10 graden buitentemperatuur. (en dat verdien ik niet snel genoeg terug).

[space-one]

Speedy-Andre schreef op zaterdag 29 december 2018 @ 12:24:
De topic titel zegt precies wat de bedoeling is, er staat geen cv vervanging
Ook geef ik duidelijk aan dat het om incidenteel cv gebruik gaat (dat was mijn bedoeling).
Dat anderen dan 24/7 cv doen en klagen dat de wpb na 24u in storing gaat kan ik niet helpen
Je hebt maar 2,6kW ter beschikking terwijl een cv circuit snel 5kW vraagt.
De kans op een koude douche neemt daarbij ook snel toe als je continu de cv (bij) verwarmt.

Hoe sluit je spriaal dan aan? parallel en dan de pomp looptijd verhogen om langer een hogere aanvoertemperatuur te krijgen. De Vaillant 24-28c staat op 50 graden ingesteld en deelast op laagste stand.
Pomp staat altijd op 100% en kan helaas niet worden ingesteld. Max delta T is 15

De ketel start 5 a 6 keer per uur en brandt dan 3 minuten per keer. Na het branden daalt de temperatuur snel naar 38 graden en ook na lang pompen niet lager dan 35 graden.

Woonkamer 38 vierkante meter Convertor 15/15/280, radiatoren 240x40 T20 en 90x90 T22

[ Voor 4% gewijzigd door space-one op 29-12-2018 14:06 ]

[busscherski]

@space-one

Ik heb nog een cv ketel, dus de spiraal zit tussen de retour naar de ketel.
De oude thermostaat hangt nog gewoon in de woonkamer, die stuurt de ketel aan.
Gedurende het stookseizoen draait mijn cv pomp continue, en de wpb (warmtepompboiler) bijna continue.

Op dagen dat de gemiddelde buitentemperatuur boven 8 graden ligt is het vermogen van de wpb voldoende, dus verbruik ik geen gas.

Op koudere dagen wordt het water een beetje wordt voorverwarmd om gas te besparen. (sinds 7 november nog maar 90 m3 gas verbruikt)

[Jim423]

Zo heb ik het ook zitten op de 24-28C. Wil je het pendelen verminderen kun je D12 hoger zetten. Pomp blijft draaien tijdens wachttijd ( 8 ). Zet hem alleen niet te hoog want met 1x verwarmen naar 50gr per uur krijg je je woning niet meer warm als het -10 is. Hoe lager je D01 zet hoe meer warmte je uit de WPB gaat halen. Of de WPB het aankan maak ik me weinig zorgen over. Mits geen chinese kloon gaan die compressoren enorm lang mee en de ventilator schijnt van Panasonic te zijn. Ook kun je voor dit geld makkelijk een nieuwe ophalen mocht hij toch in de soep lopen na 10 jaar.

[space-one]

@busscherski

We hebben 22 mm leidng dan zou je van 22 naar 15 terug gaan en de pomp is niet instelbaar.

We hebben op advies van een installateur 2-3 jaar terug Heimeier Eclipse kranen laten plaatsen. Ik had nog vooraf gevraagd gaat dat wel met deze pomp antwoord nog nooit klachten gehad. Wij dus wel kranen geven veel geluid met 3 x 150 liter per radiator De doorstroming is dan veel te laag voor onze pomp.

Serie gaat denk ik niet werken.

[Rob roelofs 1]

AUijtdehaag schreef op zaterdag 29 december 2018 @ 11:20:
@picardo
Er loopt een koude en een warme waterleiding nu naar je cv.

Die koppel je los, en zet je op de WP boiler.
Tapwater functie uitschakelen op de cv ketel.
Is echt de makkelijkste manier...

CV ondersteuning zou ik niet doen (koop daar een normale wp voor)
(edit: gisteren weer naast een panasonic monobloc gestaan boven op het platdak. Ik verbaas me steeds weer over het geluid... wat een stilte en draaide volle bak)

En heb je mechanische ventilatie?

Tapwater uitschakelen bij een vaillant gaat niet.

[busscherski]

@space-one

Dat de kranen veel geluid geven betekend toch juist dat de druk van de pomp hoog is?

De spiraal heeft 1" (25.4 MM) schroefdraad, en de doorsnede van de buis is ook ongeveer zoveel. Ik heb het aangesloten met 19 mm flexen. Mijn cv pomp heeft 3 standen, ik heb deze nu op de middelste stand gezet.

Ik heb nog nooit van dergelijke problemen gehoord.

[AUijtdehaag]

Rob roelofs 1 schreef op zaterdag 29 december 2018 @ 14:30:
[...]

Tapwater uitschakelen bij een vaillant gaat niet.

Das balen.
Dan maar helemaal weg.

[Jim423]

De ketel kan niet weg want hij is nog nodig voor verwarming. Als hij toch blijft zou ik hem in serie zetten of met 2 kogelkranen de stilstaande leiding + ketel afsluiten van het stromende net.

space-one schreef op zaterdag 29 december 2018 @ 14:23:
@busscherski Serie gaat denk ik niet werken.

Parallel gaat juist niet werken. Spiraal altijd in serie in het retour zetten. Je kan evt ook zoals ik een bypass maken zodat maar 50% door de spiraal gaat. De pomp vd 24-28C is namelijk zo krachtig dat de spiraal het water maar 0,3gr opwarmt. Nu er een deel via de bypass gaat warmt hij 4-5gr op voordat hij de ketel weer in gaat. Waar die 15mm vandaan komt moet je nog maar even uitleggen, zelfs de tapwateraansluitingen zijn 19mm op het vat.

[space-one]

@busscherski

Dat bedoel ik ook dat de pomp te veel water wil pompen en de kranen te weinig door kunnen laten. De ketel ging ook in storing omdat deze zijn warmte niet weg kon krijgen. De kranen waren geplaatst eind december
Om nog een warm huis te hebben in de winter een radiator boven met een oude kraan open gezet als bypass.

De instalateur wilde het niet oplossen zijn oplossing van het probleem was wacht maar op een nieuwe ketel.

Daarna contact opgenomen met imi-hydronic. Uiteindelijk zijn de kranen weer verwijderd omdat nieuwe techniek en deze ketel niet samen gaan. Daarnaast wil de bij een warmtepomp later een lage aanvoertemperatuur later meer doorstroming dan 150 liter zeker bij grotere convectoren. De temperatuur was direct achter te eerste lamellen 10 graden dan de oude kraan. (aanvoer weas toen 62 graden)

Ander probleem is dat het ontluchten veel moeilijke wordt bij die eclips kranen. En als de installateur geen betere ontluchter inbouwd levert dat ook problemen op. De eclips kranen werken als je goed installeerd gewoon prima.

[ Voor 5% gewijzigd door space-one op 29-12-2018 14:58 ]

[Jim423]

Volgens mij doet de pomp iets van 1020L/h. Dat kun je afknijpen tot 475L/h tot hij in storing valt. Kranen van max. 150L/h wordt dan krap. Je moet dan veel radiatoren open hebben staan wil je het minimale debiet halen. Het beste is de ruimte met de thermostaat van normale kranen te voorzien en deze steeds iets verder af te knijpen (door kraan zelf of onderblok) tot de andere ruimtes met een thermostatische kraan goed op temperatuur komen. Ik heb de kranen ongeveer 40% dicht staan. Eigenlijk wil je in de ruimte met de thermostaat (relatief) minder afgiftecapaciteit dan de andere verwarmde ruimtes maar dit is helaas vaak vice-versa.

[Rob roelofs 1]

Jim423 schreef op zaterdag 29 december 2018 @ 14:53:
De ketel kan niet weg want hij is nog nodig voor verwarming. Als hij toch blijft zou ik hem in serie zetten of met 2 kogelkranen de stilstaande leiding + ketel afsluiten van het stromende net.


[...]


Parallel gaat juist niet werken. Spiraal altijd in serie in het retour zetten. Je kan evt ook zoals ik een bypass maken zodat maar 50% door de spiraal gaat. De pomp vd 24-28C is namelijk zo krachtig dat de spiraal het water maar 0,3gr opwarmt. Nu er een deel via de bypass gaat warmt hij 4-5gr op voordat hij de ketel weer in gaat. Waar die 15mm vandaan komt moet je nog maar even uitleggen, zelfs de tapwateraansluitingen zijn 19mm op het vat.

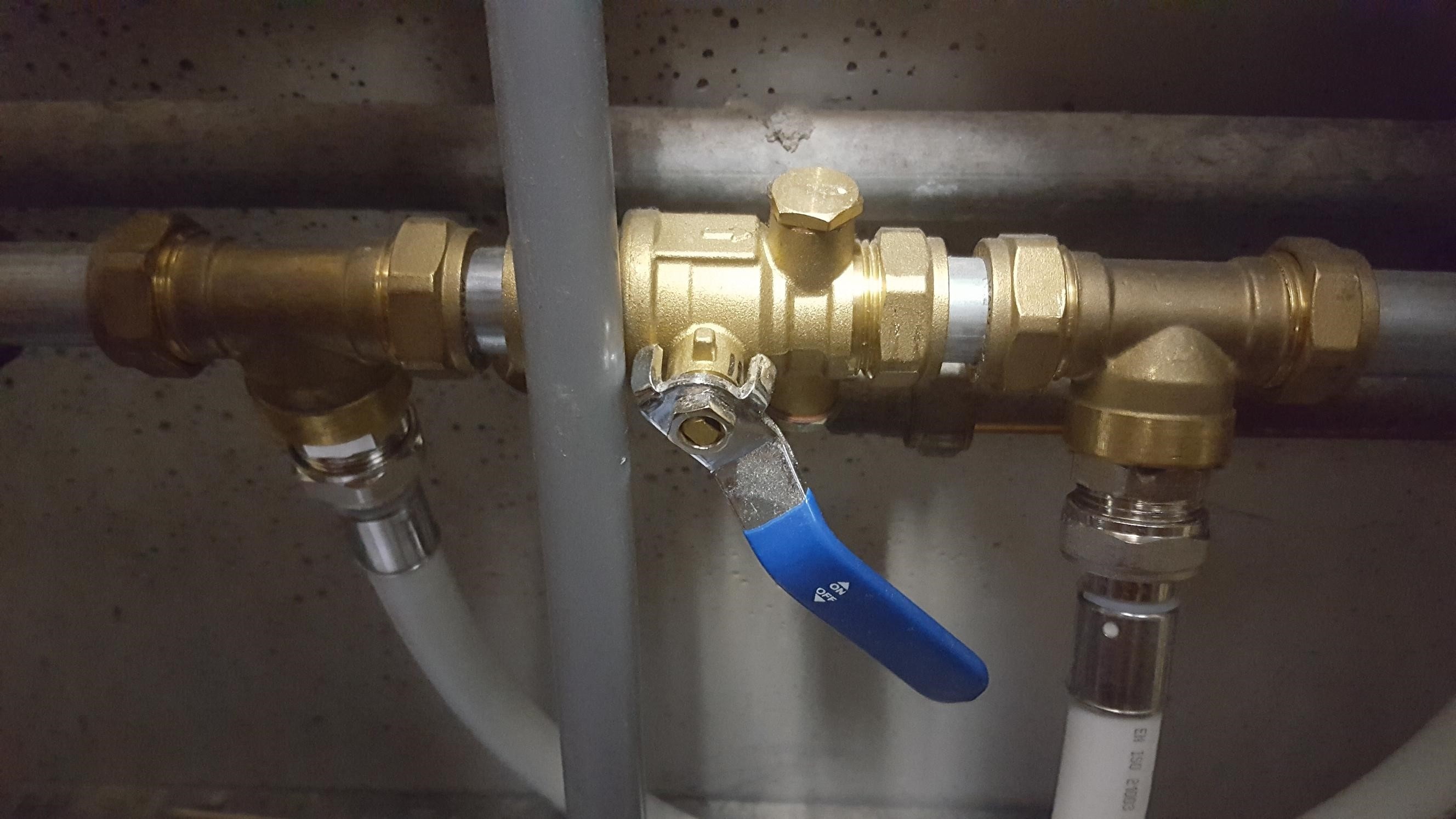

[Afbeelding]

Zoist!

[space-one]

@Jim423

Dat de pomp kractig ben ik mee bekend. Foto is duidelijk mooie oplossing. Met die 15 mm heb ik mij vergist zie ik nu.

Met 2 normale kranen helemaal open en 1 eclips in de woonkamer nog steeds geluid wel minder (bij 3 eclips was het geluid op 7 meter afstand nog te horen). De laatste eclips heb ik daarom zelf verwijderd om ook nog rustig te kunnen slapen. De installatie maakt nu in het hele huis niet geen geluid meer en onluchten is ook geen probeem meer.

De andere radiatoren boven hebben een voetventiel dat is instellen of zijn een Jaga met blok.

[ Voor 66% gewijzigd door space-one op 29-12-2018 15:22 ]

[Krypt]

Vaillant pomp kun je overigens wel op een lager vermogen laten draaien door een condensator tussen de pomp pen op de print en de pomp zelf te plaatsen; dat ben ik ook van plan om te doen. Ketel is zwaar over bemeten voor onze woning waar maar 4 radiatoren aan staan (2 grote, 2 kleine). Waardoor hij z'n warmte niet goed kwijt kan en te veel gaat pendelen naar mijn idee.

Ideetjes wat ik wil gaan doen:
1. Pomp lager laten draaien
2. Voet ventielen plaatsen alle belangrijke radiatoren, waardoor inregelen beter gaat lukken. Gelijkt maar alle knoppen vervangen als het water er vanaf is.
3. Ventilatoren plaatsen onder de 2 kleine radiators, om lucht circulatie te bevorderen. Staat een kastje en de knutsel spullen van m'n vrouw voor.
4. Wpb plaatsen;
5. Flowmeter op water aanvoer, en aansluiten in CV. Zodat ik de cv in zonneboiler stand kan zetten (Solar eco); hierdoor wordt de comfort stand om de warmtewisselaar op te warmen uitgeschakeld.
6. Flowreductie uit de CV slopen
7. Eventueel bypass voor CV plaatsen als ik CV aan de CV ondersteuning begin.
8. Afvoer wpb koppelen aan MV afvoer; wpb komt op binnen/buiten modus te draaien. Met eventueel een aftakking (voordat het naar de afvoer gaat) naar 2 zolderkamers als poor-mans airco. Kijken of ik een mechanische klep kan vinden die electrisch te schakelen is.
(Edit)
9. Sensoren plakken; meten is weten, en delta T van aanvoer en retour CV is altijd wel handig om te weten.

Dat zijn de ideetjes tenminste; nu de uitvoering nog

[ Voor 5% gewijzigd door Krypt op 29-12-2018 15:33 ]

[vinom]

Hier is afgelopen donderdag de Atlantic aangesloten door Koevlaas. Het had eigenlijk eerder moeten gebeuren, maar het installeren van de L/L warmtepomp duurde toentertijd langer dan verwacht. Dus we moesten een nieuwe afspraak maken. Hij draait en werkt ieder geval! Buiten uitblaas, binnen aanzuigen.

Van dit oud bakbeest:


Naar dit:



Heerlijk gedoucht gisteravond met een veel hardere straal vergeleken met die van de ketel. We kunnen de kraan niet eens voluit zetten zo hard is het nu en het is een stuk sneller warm! Het geluid valt wel wat tegen, het is net op het randje. Hij staat op een open zolder, dus je hoort hem eigenlijk altijd, behalve in de woonkamer met de deur dicht. Nu werken wij doordeweeks gewoon, dus op zich is het geen probleem. Ik stel hem in dat ie van 08:30 tot 18:00 mag draaien ofzo. Kun je ook instellen dat ie bijvoorbeeld op maandag een andere tijd hanteert dat op woensdag?

[Jim423]

Nee. Maar je kan een digitale klokthermostaat inbouwen op het PV contact.
Ik zie nog wel wat kleine dingen. Die VSH kraan blijft dat zo? Die moet je niet dichtdraaien wanneer hij aan het opwarmen is anders scheurt je hele boiler. Misschien even de hendel eraf. Ook geen di-elektrische koppeling? Koper/messing is edeler dan staal. De aanzuig komt vanaf een Ruck filter zo te zien? Ik zou de condensafvoerslang nog even een stukje tape geven, voordat hij er ongemerkt uit komt. Koper ziet er wel strak uit.

[busscherski]

@vinom
@koevlaas2

Als je het hulpvermogen in het menu uitschakeld kun je op de boost knop drukken om een start te forceren.

Je kunt de Atlantic ook op vakantiemodus instellen, een temperatuursensor inbouwen en via het pv contact aansturen.

Hoe komt de 300 m3 lucht die uitgeblazen wordt weer in je huis? Op een open zolder zou ik zo'n configuratie niet aanraden, de ene warmtepomp houdt de andere bezig.

[reneeke1970]

busscherski schreef op zaterdag 29 december 2018 @ 17:25:
@vinom
@koevlaas2

Als je het hulpvermogen in het menu uitschakeld kun je op de boost knop drukken om een start te forceren.

Je kunt de Atlantic ook op vakantiemodus instellen, een temperatuursensor inbouwen en via het pv contact aansturen.

Hoe komt de 300 m3 lucht die uitgeblazen wordt weer in je huis? Op een open zolder zou ik zo'n configuratie niet aanraden, de ene warmtepomp houdt de andere bezig.

Bewijs dat eens?

[vinom]

Jim423 schreef op zaterdag 29 december 2018 @ 17:24:
Nee. Maar je kan een digitale klokthermostaat inbouwen op het PV contact.
Ik zie nog wel wat kleine dingen. Die VSH kraan blijft dat zo? Die moet je niet dichtdraaien wanneer hij aan het opwarmen is anders scheurt je hele boiler. Misschien even de hendel eraf. Ook geen di-elektrische koppeling? Koper/messing is edeler dan staal. De aanzuig komt vanaf een Ruck filter zo te zien? Ik zou de condensafvoerslang nog even een stukje tape geven, voordat hij er ongemerkt uit komt. Koper ziet er wel strak uit.

Ehm, deze vragen laat ik even aan de expert over @koevlaas2

[wizzopa]

@vinom fijn dat het werkt, een simpele vraag waar om staat de boiler niet netjes met het display richting de zolder.

[koevlaas2]

Jim423 schreef op zaterdag 29 december 2018 @ 17:24:
Nee. Maar je kan een digitale klokthermostaat inbouwen op het PV contact.
Ik zie nog wel wat kleine dingen. Die VSH kraan blijft dat zo? Die moet je niet dichtdraaien wanneer hij aan het opwarmen is anders scheurt je hele boiler. Misschien even de hendel eraf. Ook geen di-elektrische koppeling? Koper/messing is edeler dan staal. De aanzuig komt vanaf een Ruck filter zo te zien? Ik zou de condensafvoerslang nog even een stukje tape geven, voordat hij er ongemerkt uit komt. Koper ziet er wel strak uit.

De vsh kraan is enkel voor aftappen, mag idd onder geen beding dicht bij opwarmen/afkoelen van de boiler.
300m3 per uur ventileert wel goed want ik zag verder geen mechanische ventilatie in het huis.

[vinom]

wizzopa schreef op zaterdag 29 december 2018 @ 18:30:
@vinom fijn dat het werkt, een simpele vraag waar om staat de boiler niet netjes met het display richting de zolder.

Het maakt mij niet veel uit hoe die staat, zolang ik gemakkelijk bij de display kan. In deze positie was het leidingwerk en de afzuiging het makkelijkste en minste afstand.

[wizzopa]

vinom schreef op zaterdag 29 december 2018 @ 18:39:
[...]

Het maakt mij niet veel uit hoe die staat, zolang ik gemakkelijk bij de display kan. In deze positie was het leidingwerk en de afzuiging het makkelijkste en minste afstand.

Oke duidelijk.

[busscherski]

@reneeke1970
Als er momenteel geen MV is dan kan het in mijn ogen in dit geval geen kwaad om het dagelijks 2 of 3 uur een beetje te luchten.
Ik kom nog met een uitgebreidere reactie voor gevallen die wel MV hebben, of WTW.

[Speedy-Andre]

koevlaas2 schreef op zaterdag 29 december 2018 @ 18:33:
[...]

De vsh kraan is enkel voor aftappen, mag idd onder geen beding dicht bij opwarmen/afkoelen van de boiler.
300m3 per uur ventileert wel goed want ik zag verder geen mechanische ventilatie in het huis.

Blijft de ontbrekende di-elektrische koppeling over, die wordt meegeleverd voor op de warme aansluiting en is tegen corrosie van die aansluiting

[koevlaas2]

Speedy-Andre schreef op zaterdag 29 december 2018 @ 19:02:
[...]

Blijft de ontbrekende di-elektrische koppeling over, die wordt meegeleverd voor op de warme aansluiting en is tegen corrosie van die aansluiting

Die heb ik even gemist, er zit wel een buitenlands ogend overdrukventiel bij maar die laat ik links liggen.

[picardo]

Jim423 schreef op zaterdag 29 december 2018 @ 14:53:
De ketel kan niet weg want hij is nog nodig voor verwarming. Als hij toch blijft zou ik hem in serie zetten of met 2 kogelkranen de stilstaande leiding + ketel afsluiten van het stromende net.


[...]


Parallel gaat juist niet werken. Spiraal altijd in serie in het retour zetten. Je kan evt ook zoals ik een bypass maken zodat maar 50% door de spiraal gaat. De pomp vd 24-28C is namelijk zo krachtig dat de spiraal het water maar 0,3gr opwarmt. Nu er een deel via de bypass gaat warmt hij 4-5gr op voordat hij de ketel weer in gaat. Waar die 15mm vandaan komt moet je nog maar even uitleggen, zelfs de tapwateraansluitingen zijn 19mm op het vat.

[Afbeelding]

Hoe is het nu het slimst om aan te sluiten ? Ik heb nu verschillende opties voorbij zien komen .
Tapwater kan ik niet uitzetten op mijn ketel .
En het retour van de CV door de WPB laten lopen met een bypass ?

En hoe is nu het geluid ? Ik had het idee om hem op zolder te zetten maar er is ook een slaapkamer naast .

[Speedy-Andre]

koevlaas2 schreef op zaterdag 29 december 2018 @ 19:24:
[...]

Die heb ik even gemist, er zit wel een buitenlands ogend overdrukventiel bij maar die laat ik links liggen.

Je bent niet de eerste



Deze freubel zou ik idd niet monteren;

[ Voor 19% gewijzigd door Speedy-Andre op 29-12-2018 19:48 ]

[wizzopa]

picardo schreef op zaterdag 29 december 2018 @ 19:37:
[...]


Hoe is het nu het slimst om aan te sluiten ? Ik heb nu verschillende opties voorbij zien komen .
Tapwater kan ik niet uitzetten op mijn ketel .
En het retour van de CV door de WPB laten lopen met een bypass ?

En hoe is nu het geluid ? Ik had het idee om hem op zolder te zetten maar er is ook een slaapkamer naast .

Dan laat je de boiler via de tijdklok werken, of je komt hier even luisteren.

[vinom]

Speedy-Andre schreef op zaterdag 29 december 2018 @ 19:45:
[...]

Je bent niet de eerste

[Afbeelding]

Deze freubel zou ik idd niet monteren;

[Afbeelding]

Hoe moet zo'n di-electrische koppeling eruit zien voor de Atlantic? Zo ziet het er bij mij uit:

[Speedy-Andre]

vinom schreef op zaterdag 29 december 2018 @ 20:43:
[...]

Hoe moet zo'n di-electrische koppeling eruit zien voor de Atlantic? Zo ziet het er bij mij uit:
[Afbeelding]

Zoals op mijn eerste foto
Het is een grote (zilver kleurige) moer die direct op de wpb gedraaid zit en er steekt schroefdraad uit.
De schroefdraad kan je vrij bewegen omdat het in feite 2 onderdelen zijn.
Op jouw foto zie ik een verloopstuk waar de waterleiding op zit met een knelkoppeling.

Nog een ander aanzicht:

[ Voor 13% gewijzigd door Speedy-Andre op 29-12-2018 21:04 ]

[busscherski]

@reneeke1970 @koevlaas2 @vinom
Voor de beeldvorming, in hoeverre de ene warmtepomp de andere bezig houdt. Geldt wat mij betreft niet voor een huis waar toch al te weinig werd geventileerd.
Ook omdat ik wat thermodynamische achtergrond heb en het leuk vindt om eens een sommetje te doen.

Ik lees op internet dat een vakman inhuren zo`n 45 euro per uur kost, dus als een extra dakdoorvoer 3 uur extra kost dan ben je 135 euro verder + kosten voor een extra dakdoorvoer (samen 200 euro?).

Gemiddeld gemeld verbruik van 3 medetweakers over oktober was 47 kWh.
Bij een gemiddeld opgenomen vermogen van 550 W zijn dat 85 uur per maand (2.83 uur per dag).

Stookseizoen in Nederland is officieel van 1 oktober tot 1 mei (7 maanden), in de praktijk is het denk ik meer van 1 november tot 1 april (5 maanden). In ons huis uit 2004 begon het 'stookseizoen' dit jaar in de laatste week van oktober.

https://www.wintergek.nl/...lde-temperatuur-nederland

Daggemiddelde van 1981-2010 over die 5 maanden is: 6.7+3.7+3.1+3.3+6.2=4.6 graden.
5 maanden lang ga je 85 uur per maand 300 m3 opwarmen van 4.6 graden naar bijvoorbeeld 18 graden en een relatieve luchtvochtigheid van 34.6%. (gelijkblijvende absolute luchtvochtigheid)

Gemiddelde luchtvochtigheid in Noord-Brabant:

http://www.klimaatatlas.n...20relatieve%20vochtigheid

1 herfstmaand van 83%
3 wintermaanden van 87%.
1 lentemaand van 77% (omdat het de eerste van de 3 lentemaanden is zal de eerste maand nog wel iets hoger liggen)
83+3*87+77=84.2%

Website gebruikt voor enthalpie berekening: https://www.remak.eu/en/calculation-moist-air-properties
Enthalpie van lucht van 4.6 graden en 84.2%
15.87 kJ/kg
Enthalpie van lucht van 18 graden en 36.4%
29.52 kJ/kg
Enthalpieverschil: 13.65 kJ/kg
Dichtheid lucht van 4.6 graden en 84.2% RV: 1.25 kg/m3

300 m3/h * 1.25 kg/m3 = 375 kg lucht per uur.
Benodigde thermische energie om binnenkomende lucht op te warmen van 4.6 naar 18 graden:
5 (maanden) x 85 uur x 375 kg / uur x 13.65 kJ/kg = 2 175 468,75 kJ (2.18 GJ)

Benodigd aantal draaisecondes voor een 2.5 kW L/L:
2 175 468 750 J / 2500 = 870188 seconden = 242 uur per stookseizoen. (Voor 1.76 uur van de wpb moet de relatief lichte 2.5 kW airco 1 uur op vol vermogen zonder defrosts aan)

Gemiddelde SCOP van de airco neem ik even op 4.5.
Extra verbruik van de airco: (2.5 kW/ 4.5) * 242 uur = 134 kWh / stookseizoen.
Bij 0.21 euro / kWh kost dat 28.14 euro per jaar.

En de lucht binnen is wat frisser.

Stel dat een dakdoorvoer laten monteren door de loodgieter die er toch al is 200 euro kost. Dan kost het nog ruim 7 jaar om dat terug te verdienen (en nog iets langer omdat de wpb minder efficient gaat lopen)

Wat mij betreft is de conclusie:
De ene warmtepomp houdt de andere bezig, maar bij typisch SWW verbruik en een efficiente L/L warmtepomp om te compenseren kost het minder dan 30 euro per jaar extra. Als bonus heb je wel wat meer frisse lucht / tocht in huis en de wpb zal wat efficienter gaan lopen.

Over het bovenstaande heb ik naar mijn mening best goede aannames kunnen doen. Over het onderstaande niet.

En dan nu wat natte vingerwerk over hoeveel de Atlantic bespaard als die warmere lucht krijgt:
Verbruik Atlantic explorer:
5 maanden x 85 uur per maand x 0.55 kW = 234 kWh / stookseizoen

Ik heb geen gegevens gevonden over COP van de Atlantic bij 4 graden en 18 graden omgevingstemperatuur.
Bij mij zit de condensor out temp gemiddeld 15 graden boven de vattemperatuur. Dus bij een vattemperatuur van 45 graden is condensor out zo`n 60 graden.
En de verdamper zit zo`n 12 graden onder de aanvoertemperatuur.
Bij een aanvoertemperatuur van 4.6 graden krijg je bij een vat van 45 graden een Δt van: (45+15)-(4.6-12)= 67.4 graden tussen omgeving en condensor.
En bij 18 graden aanvoer een Δt van 54 graden.
Stel dat de COP lineair schaalt met de Δt, dan zou het verschil in COP 67.4/54=1.25 zijn. (ik weet dat het niet precies zo is, maar het zou een aardige benadering kunnen zijn)
Verschil in verbruik Atlantic: 0.25 x 234 = 59 kWh / stookseizoen.

Conclusie inclusief aanname over verbetering rendement Atlantic explorer (niet nauwkeurig):
Extra verbruik: verbruik airco - besparing wbp = 134 kWh - 59 kWh = 75 kWh / stookseizoen. = 15.75 euro / stookseizoen. tvt = 200 / 15.75 = 12.7 jaar

[koevlaas2]

Speedy-Andre schreef op zaterdag 29 december 2018 @ 20:52:
[...]

Zoals op mijn eerste foto
Het is een grote (zilver kleurige) moer die direct op de wpb gedraaid zit en er steekt schroefdraad uit.
De schroefdraad kan je vrij bewegen omdat het in feite 2 onderdelen zijn.
Op jouw foto zie ik een verloopstuk waar de waterleiding op zit met een knelkoppeling.

Nog een ander aanzicht:

[Afbeelding]

Oh die... ja die zit erbij geleverd.
Wat heb je dan op de koude ingang zitten ? Dan zou je er 2 moeten hebben.

[reneeke1970]

Snap er niet veel van, borreltje teveel denk. Maar het geeft dus besparing van 15.75 per jaar?
Nou dat is dan toch mooi, want die loodgieter 200 euro kun je achterwege laten, de lucht komt toch wel naar binnen.

Ik zal het simpel nog eens vertellen, ik had eerste jaar 3000 kWh verwarming plus 200 kuub gas voor sww.
Tweede jaar is gas weg, wpb voor in de plaats en heb ik 3400 kWh verbruik totaal.
De 200 kuub is dus verwisseld met 400 kWh extra verbruik. Dus geen extra energie omdat ik binnen zuig, net zoals de mv ook al doet, deze is dus extra.

Stilstand verlies blijft binnen de schil, dus feitelijk geen verlies, beide wp ondersteunen elkaar.

[JPHR]

Speedy-Andre schreef op zaterdag 29 december 2018 @ 19:45:
[...]

Je bent niet de eerste

[Afbeelding]

Deze freubel zou ik idd niet monteren;

[Afbeelding]

Ik moet nog onderdelen bestellen voor het aansluiten.

Omdat de Belgische leverancier bij de Explorer een Watts veiligheidsgroep aanbiedt, neem ik aan dat de koudwater inlaat buitendraads is.

Ik neem aan dat de warmwater uitlaat ook buitendraads is, maar als de bijgeleverde dielectrische koppeling daar direct op is geplaatst is dan lijkt wat uitsteekt buitendraads. Correct?

[Speedy-Andre]

Het koppelstukje heeft de zelfde buitendraad als de warme (en koude) aansluiting.
Hij zit met een afsluit ring op de draad geschroefd en dit alles hoort in een zakje bij de wpb te zitten.
De meegeleverde veiligheidsgroep past direct op de koude buitendraad, ik zou wel iets degelijkers nemen

[koevlaas2]

Speedy-Andre schreef op zaterdag 29 december 2018 @ 22:03:
Het koppelstukje heeft de zelfde buitendraad als de warme (en koude) aansluiting.
Hij zit met een afsluit ring op de draad geschroefd en dit alles hoort in een zakje bij de wpb te zitten.
De meegeleverde veiligheidsgroep past direct op de koude buitendraad, ik zou wel iets degelijkers nemen

Als je er messing op schoeft heb je volgen mij helemaal geen probleem.

[wizzopa]

@busscherski mooi gedaan, maar dan komt de waf om de hoek kijken. Die 15,75 kan me gestolen worden ik wil geen tocht in huis. Btw ventileren doe ik op basis van CO2.

[Speedy-Andre]

koevlaas2 schreef op zaterdag 29 december 2018 @ 22:04:
[...]

Als je er messing op schoeft heb je volgen mij helemaal geen probleem.

Dat mag je dan bij Esanico/Atlantic gaan uitleggen als je onverhoopt garantie wil claimen, dat ding is vereist

[wizzopa]

koevlaas2 schreef op zaterdag 29 december 2018 @ 22:04:
[...]


Als je er messing op schoeft heb je volgen mij helemaal geen probleem.

Ik heb er RVS flex en de koppeling op zitten, als Atlantic dat voorschrijft ivm garantie.

[busscherski]

reneeke1970 schreef op zaterdag 29 december 2018 @ 21:54:
Snap er niet veel van, borreltje teveel denk. Maar het geeft dus besparing van 15.75 per jaar?
Nou dat is dan toch mooi, want die loodgieter 200 euro kun je achterwege laten, de lucht komt toch wel naar binnen.

Ik zal het simpel nog eens vertellen, ik had eerste jaar 3000 kWh verwarming plus 200 kuub gas voor sww.
Tweede jaar is gas weg, wpb voor in de plaats en heb ik 3400 kWh verbruik totaal.
De 200 kuub is dus verwisseld met 400 kWh extra verbruik. Dus geen extra energie omdat ik binnen zuig, net zoals de mv ook al doet, deze is dus extra.

Stilstand verlies blijft binnen de schil, dus feitelijk geen verlies, beide wp ondersteunen elkaar.

Ik was al bang dat niet iedereen het verhaal kan volgen.
Die 200 euro was om de aanzuigkant van de wpb met een luchtkanaal te verbinden aan een dakdoorvoer. Dan hoef je de aangezogen lucht niet eerst te verwarmen naar 18 graden.
Jouw benadering is inderdaad een stuk simpeler, maar ook wat minder nauwkeurig :-p.

wizzopa schreef op zaterdag 29 december 2018 @ 22:05:
@busscherski mooi gedaan, maar dan komt de waf om de hoek kijken. Die 15,75 kan me gestolen worden ik wil geen tocht in huis. Btw ventileren doe ik op basis van CO2.

Dus gewoon een luchttoevoerkanaal gemaakt?

[Jim423]

picardo schreef op zaterdag 29 december 2018 @ 19:37:
[...]


Hoe is het nu het slimst om aan te sluiten ? Ik heb nu verschillende opties voorbij zien komen .
Tapwater kan ik niet uitzetten op mijn ketel .
En het retour van de CV door de WPB laten lopen met een bypass ?

En hoe is nu het geluid ? Ik had het idee om hem op zolder te zetten maar er is ook een slaapkamer naast

De meningen verschillen. Mijn mening heb ik al reeds gepost: Ketel kan niet weg? In serie of met kogelkranen. Details en inregelwaardes installateursmenu zie boven. CV-ondersteuning: Retour CV door spiraal, modulerende pomp: geen bypass, niet-modulerende pomp (Vailliant HRSolide VHR) wel bypass. Je kan zelf inregelen met de kogelkraan door temp. voor en na de T-stukken te meten.

[JPHR]

Speedy-Andre schreef op zaterdag 29 december 2018 @ 22:03:
Het koppelstukje heeft de zelfde buitendraad als de warme (en koude) aansluiting.
Hij zit met een afsluit ring op de draad geschroefd en dit alles hoort in een zakje bij de wpb te zitten.
De meegeleverde veiligheidsgroep past direct op de koude buitendraad, ik zou wel iets degelijkers nemen

Dank voor de beantwoording. Dielectrische koppeling is dus M/F en daarmee hou je dezelfde uitgang als aan de ketel.

Sorry ik was niet duidelijk. Ik bedoelde deze:
https://www.esanico.be/nl...4mf-inox-horizontaal.html

Op de esanico staat echter een inox met messing kleur.
Ik vermoed echter dat het deze is:
https://www.google.com/ur...Vaw3Q5iYGEWl6_sAaS3U1_mCP

[wizzopa]

@busscherski een bestaande dubbel afvoer van de oude open cv ketel waar in ook de MV uitblaast.
De boiler zuigt aan de binnen pijp en de mv blaast door de buiten mantel. Afvoer via een plenum door het dak met 2 ventilatiepannen. Schema bij de foto's.

[koevlaas2]

Speedy-Andre schreef op zaterdag 29 december 2018 @ 22:08:
[...]

Dat mag je dan bij Esanico/Atlantic gaan uitleggen als je onverhoopt garantie wil claimen, dat ding is vereist

Zelf werk ik met RVS boilers, dan heb ik (bijna) geen last van dit soort problemen.
Dat pijpje kan er alsnog tussen, dat is nog best te realiseren.

[Possible]

Ik moet hem ook nog steeds installeren.. Ben het ook vergeten. Volgende week naar eens zien als ik tijd heb

[Speedy-Andre]

JPHR schreef op zaterdag 29 december 2018 @ 22:16:
[...]

Dank voor de beantwoording. Dielectrische koppeling is dus M/F en daarmee hou je dezelfde uitgang als aan de ketel.

Sorry ik was niet duidelijk. Ik bedoelde deze:
https://www.esanico.be/nl...4mf-inox-horizontaal.html

Op de esanico staat echter een inox met messing kleur.
Ik vermoed echter dat het deze is:
https://www.google.com/ur...Vaw3Q5iYGEWl6_sAaS3U1_mCP

Ik heb een iets andere Watts gehad, hij is keurig 7 bar zoals Atlantic voorschrijft.
Maar ja wat voor brol krijg je standaard meegeleverd?



9 bar

[Speedy-Andre]

koevlaas2 schreef op zaterdag 29 december 2018 @ 22:37:
[...]

Zelf werk ik met RVS boilers, dan heb ik (bijna) geen last van dit soort problemen.
Dat pijpje kan er alsnog tussen, dat is nog best te realiseren.

Bij de Atlantic staat er een spanning op om corrosie van het vat tegen te gaan.
Daarom werkt het anders dan bij een vat zonder anode e.d. er in.

[koevlaas2]

Speedy-Andre schreef op zaterdag 29 december 2018 @ 22:46:
[...]

Bij de Atlantic staat er een spanning op om corrosie van het vat tegen te gaan.
Daarom werkt het anders dan bij een vat zonder anode e.d. er in.

Vond het al vreemd want ik heb ook weleens een maxicool WP boiler gedaan en bij die staat er in de handleiding:

Gebruik geen roestvrij stalen fittingen op andere metalen. Hierdoor zal galvanische corrosie ontstaan.

[koevlaas2]

Speedy-Andre schreef op zaterdag 29 december 2018 @ 20:52:
[...]
[Afbeelding]

Vreemd trouwens want door de stalen wartel zit de boel electrisch toch verbonden met je warmwater leiding.

[Speedy-Andre]

koevlaas2 schreef op zaterdag 29 december 2018 @ 22:59:
[...]

Vreemd trouwens want door de stalen wartel zit de boel electrisch toch verbonden met je warmwater leiding.

De 2 stukken metaal zitten niet aan elkaar, er zit plastic oid tussen.

[koevlaas2]

Speedy-Andre schreef op zaterdag 29 december 2018 @ 23:01:
[...]

De 2 stukken metaal zitten niet aan elkaar, er zit plastic oid tussen.

Klopt, tussen buis en staal v/d boiler zit een kunststof ring, maar via de wartel waarmee je de buis vastdraait zit de boel electrisch met je leiding verbonden volgens mij.

[Jim423]

De wartel is elektrisch verbonden met je boilervat. Het messing stuk wat uit de wartel komt (waar je je eigen wartel op schroeft) is elektrisch verbonden met de waterleiding. In de linker wartel zit een plastic stuk wat het messing vasttrekt maar niet geleid. Tussen de aansluiting van het vat en het messing zit ook nog een plastic ring. Dus het messing is op die manier elektrisch geisoleerd van het vat.

[Speedy-Andre]

koevlaas2 schreef op zaterdag 29 december 2018 @ 23:03:
[...]

Klopt, tussen buis en staal v/d boiler zit een kunststof ring, maar via de wartel waarmee je de buis vastdraait zit de boel electrisch met je leiding verbonden volgens mij.

Kijk eens goed naar mijn 2 foto's, het zit echt gescheiden want waarom die moeite als het niet werkt?

[Possible]

Kan ik die koppeling die ik er nu op heb zomaar afhalen en vervolgens mijn uponor leiding weer op vast draaien?



Hij zit dus nu zo.

[ Voor 38% gewijzigd door Possible op 29-12-2018 23:25 ]

[koevlaas2]

Speedy-Andre schreef op zaterdag 29 december 2018 @ 23:10:
[...]

Kijk eens goed naar mijn 2 foto's, het zit echt gescheiden want waarom die moeite als het niet werkt?

Dan zal ik dat maar niet aandraaien met mijn 18" bahco.....
Volgende keer vervangen we dat wel even.

[wizzopa]

Possible schreef op zaterdag 29 december 2018 @ 23:15:
Kan ik die koppeling die ik er nu op heb zomaar afhalen en vervolgens mijn uponor leiding weer op vast draaien?

[Afbeelding]

Hij zit dus nu zo.

De haakse koppeling er af en koppeling er tussen. Water even afsluiten en de druk via de warmwater kraan in bv de keuken even weg laten lopen. Dan kan er nog water uit komen maar dat zal nietveel zijn.

[ Voor 6% gewijzigd door wizzopa op 29-12-2018 23:34 ]

[koevlaas2]

Possible schreef op zaterdag 29 december 2018 @ 23:15:
Kan ik die koppeling die ik er nu op heb zomaar afhalen en vervolgens mijn uponor leiding weer op vast draaien?

[Afbeelding]

Hij zit dus nu zo.

Wel eerst even aftappen tot het punt waarop er geen water meer uitkomt (aan de bovenkant), voor de rest kan je dan zo het stuk ertussen zetten.
Met locktite oid weer waterdicht maken op jouw knie en druk erweer op.
Aftappen is dan nog het meeste werk.

[Possible]

wizzopa schreef op zaterdag 29 december 2018 @ 23:33:
[...]

De haakse koppeling er af en koppeling er tussen. Water even afsluiten en de druk via de warmwater kraan in bv de keuken even weg laten lopen.

Check... Zal donderdag wel even kijken want ik denk dat ik nog wel een haakse verloopstuk nodig heb.. weet niet of leiding ook lang genoeg is om een "bocht" te maken en rechtstreeks koppelen aan die rechte koppeling

@koevlaas2 heb nog fiberseal liggen, dat moet ook lukken.

Ik zie dat die diselectrische koppeling ook een rubberen ring heeft. Dan hoeft er geen fiberseal of locktite tussen toch?

[ Voor 16% gewijzigd door Possible op 29-12-2018 23:39 ]

[koevlaas2]

Possible schreef op zaterdag 29 december 2018 @ 23:36:
[...]


Check... Zal donderdag wel even kijken want ik denk dat ik nog wel een haakse verloopstuk nodig heb.. weet niet of leiding ook lang genoeg is om een "bocht" te maken en rechtstreeks koppelen aan die rechte koppeling

@koevlaas2 heb nog fiberseal liggen, dat moet ook lukken.

Ik zie dat die diselectrische koppeling ook een rubberen ring heeft. Dan hoeft er geen fiberseal of locktite tussen toch?

Tussen je boiler en de D koppeling doe je de plastic ring, tussen jouw haakse koppeling en het eind van de D koppeling doe je de locktite.
Bij koppelingen die knellen of op andere wijze dichtgaan doe je nooit extra toevoegingen.

Edit: In heet gebruik je in principe nooit een rubberen ring.

[ Voor 4% gewijzigd door koevlaas2 op 29-12-2018 23:54 ]

[Possible]

wizzopa schreef op zaterdag 29 december 2018 @ 23:33:
[...]

De haakse koppeling er af en koppeling er tussen. Water even afsluiten en de druk via de warmwater kraan in bv de keuken even weg laten lopen. Dan kan er nog water uit komen maar dat zal nietveel zijn.

Ik zie het.. Volgens mij heb ik niet eens een extra koppeling nodig.. ze passen op elkaar.

Als je geen rubberen ring gebruikt bij heet, waarom zit deze er dan in?

[ Voor 8% gewijzigd door Possible op 29-12-2018 23:59 ]

[koevlaas2]

Possible schreef op zaterdag 29 december 2018 @ 23:56:
[...]


Ik zie het.. Volgens mij heb ik niet eens een extra koppeling nodig.. ze passen op elkaar.

Als je geen rubberen ring gebruikt bij heet, waarom zit deze er dan in?

Mogelijk denken ze in het buitenland anders over rubber icm heet.

[Possible]

Top. Dan zal ik morgen eens gaan kijken of het gaat lukken haha

[koevlaas2]

Possible schreef op zondag 30 december 2018 @ 00:06:
Top. Dan zal ik morgen eens gaan kijken of het gaat lukken haha

Er zit toch een plastic pakking bij ipv een rubberen exemplaar ?
Die rubberen is voor de condensafvoer.

[lerssi]

Ik ben na geruime tijd mee te lezen enthousiast geworden voor deze warmtepompboiler: ATLANTIC EXPLORER 3 WARMTEPOMPBOILER 270FS

Heeftver iemand ervaring met een goede betrouwbare installateur in de omgeving veldhoven - eindhoven ?

Wellicht in combinatie tegelijk aan te sluiten met techneco elga warmtepomp

[Jim423]

Misschien even een privé bericht sturen aan @koevlaas2 .
Verkeerde topic maar als je toch een buitenunit plaatst met een WPB voor sww kun je beter de ketel helemaal de deur uit doen.
