Pin header type voor ducobox uitlezing

[Kaspers]

Imperial Guard schreef op zondag 12 september 2021 @ 21:18:
Sinds kort ook een Duco box hangen en slim gemaakt, zou jij de json code van je badkamer kunnen/willen delen?

Uiteraard, here you go:

code:

[{"id":"430578.2787e288","type":"group","z":"c4eef8e3.116908","name":"Rest call ducobox","style":{"stroke":"#0070c0","fill":"#bfdbef","label":true,"label-position":"nw","color":"#000000"},"nodes":["d6f87008.198f4","8e9fe182.ef7b98","b2b6f58e.6cd828","14f914b2.5ca75b","570721de.283438","a97c5270.c13c3"],"x":28,"y":814,"w":842,"h":122},{"id":"d6f87008.198f4","type":"template","z":"c4eef8e3.116908","g":"430578.2787e288","name":"compose url","field":"url","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"http://ducobox.lan/nodesetoverrule?node=3&value={{payload}}","output":"str","x":544,"y":895,"wires":[["8e9fe182.ef7b98"]]},{"id":"8e9fe182.ef7b98","type":"http request","z":"c4eef8e3.116908","g":"430578.2787e288","name":"","method":"GET","ret":"txt","paytoqs":false,"url":"","tls":"","persist":false,"proxy":"","authType":"","x":724,"y":875,"wires":[["b2b6f58e.6cd828"]]},{"id":"b2b6f58e.6cd828","type":"link out","z":"c4eef8e3.116908","g":"430578.2787e288","name":"","links":["db2965b9.b689b8"],"x":829,"y":875,"wires":[]},{"id":"14f914b2.5ca75b","type":"server-state-changed","z":"c4eef8e3.116908","g":"430578.2787e288","name":"","server":"3467b66e.566902","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"input_number.ducobox_node_2","entityidfiltertype":"exact","outputinitially":false,"state_type":"num","haltifstate":"","halt_if_type":"num","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":"0","forType":"num","forUnits":"minutes","outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":234,"y":855,"wires":[["570721de.283438"]]},{"id":"570721de.283438","type":"template","z":"c4eef8e3.116908","g":"430578.2787e288","name":"compose url","field":"url","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"http://ducobox.lan/nodesetoverrule?node=2&value={{payload}}","output":"str","x":544,"y":855,"wires":[["8e9fe182.ef7b98"]]},{"id":"a97c5270.c13c3","type":"server-state-changed","z":"c4eef8e3.116908","g":"430578.2787e288","name":"","server":"3467b66e.566902","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"input_number.ducobox_node_3","entityidfiltertype":"exact","outputinitially":false,"state_type":"num","haltifstate":"","halt_if_type":"num","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":"0","forType":"num","forUnits":"minutes","outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":234,"y":895,"wires":[["d6f87008.198f4"]]},{"id":"3467b66e.566902","type":"server","name":"Home Assistant","version":1,"legacy":false,"addon":false,"rejectUnauthorizedCerts":false,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true},{"id":"9e8d4b30.bbd91","type":"group","z":"c4eef8e3.116908","name":"Ventileer badkamer","style":{"stroke":"#0070c0","fill":"#bfdbef","label":true,"label-position":"nw","color":"#000000"},"nodes":["c2985fce.5fa948","13573fc3.811da","59ff0f5c.3fe9c","890a72d5.b39f28","6e0457a7.851d3","19073ef7.c1fa91","8cdf5ad8.995da8","9e44e38e.0a8f4","cf6a36cc.fa89d","82c84b85.8b2828","b7b7252a.5126b8","b2bb98a6.d23d5","89a8f177.72b0b8","8d42b072.324158"],"x":24,"y":19,"w":1782,"h":262},{"id":"c2985fce.5fa948","type":"trigger-state","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"Badkamer 5 min avg humid change >= 2% and ducobox valve is closed","server":"3467b66e.566902","version":0,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityid":"sensor.statistics_humidity_badkamer_5min","entityidfiltertype":"exact","debugenabled":false,"constraints":[{"targetType":"entity_id","targetValue":"sensor.ducobox_valve_badkamer","propertyType":"current_state","comparatorType":"<=","comparatorValueDatatype":"num","comparatorValue":"1","propertyValue":"new_state.state"},{"targetType":"this_entity","targetValue":"","propertyType":"property","comparatorType":">=","comparatorValueDatatype":"num","comparatorValue":"2","propertyValue":"new_state.attributes.average_change"},{"targetType":"entity_id","targetValue":"sensor.badkamer_2","propertyType":"current_state","comparatorType":">","comparatorValueDatatype":"num","comparatorValue":"60","propertyValue":"new_state.state"}],"outputs":2,"customoutputs":[],"outputinitially":false,"state_type":"num","x":300,"y":120,"wires":[["13573fc3.811da"],[]]},{"id":"13573fc3.811da","type":"api-current-state","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"get min humidity badkamer (last 60 min)","server":"3467b66e.566902","version":2,"outputs":1,"halt_if":"","halt_if_type":"num","halt_if_compare":"gt","entity_id":"sensor.min_humidity_badkamer_60min","state_type":"num","blockInputOverrides":false,"outputProperties":[{"property":"min_humidity","propertyType":"msg","value":"","valueType":"entityState"}],"x":770,"y":100,"wires":[["19073ef7.c1fa91","89a8f177.72b0b8"]],"info":"haal gemiddelde luchtvochtigheid van de badkamer op, dit is een hass berekening. daarna gaan we aan de slag met de het min attribuut (dus laagste luchtvochtigheid van afgelopen 2 uur)"},{"id":"59ff0f5c.3fe9c","type":"ha-entity","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"Set target sensor","server":"3467b66e.566902","version":1,"debugenabled":false,"outputs":1,"entityType":"sensor","config":[{"property":"name","value":"Humidity target badkamer"},{"property":"device_class","value":""},{"property":"icon","value":""},{"property":"unit_of_measurement","value":"%"}],"state":"target","stateType":"msg","attributes":[],"resend":true,"outputLocation":"","outputLocationType":"none","inputOverride":"allow","x":1590,"y":120,"wires":[[]]},{"id":"890a72d5.b39f28","type":"change","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"set valve to 1","rules":[{"t":"delete","p":"payload","pt":"msg"},{"t":"set","p":"payload.data.value","pt":"msg","to":"1","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":1250,"y":200,"wires":[["9e44e38e.0a8f4"]]},{"id":"6e0457a7.851d3","type":"trigger-state","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"new badkamer humidity reading and ducobox.valve is open","server":"3467b66e.566902","version":0,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityid":"sensor.badkamer_2","entityidfiltertype":"exact","debugenabled":false,"constraints":[{"targetType":"entity_id","targetValue":"sensor.ducobox_valve_badkamer","propertyType":"current_state","comparatorType":">","comparatorValueDatatype":"num","comparatorValue":"1","propertyValue":"new_state.state"}],"outputs":2,"customoutputs":[],"outputinitially":false,"state_type":"num","x":270,"y":240,"wires":[["82c84b85.8b2828"],[]]},{"id":"19073ef7.c1fa91","type":"change","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"set target to min_value +4","rules":[{"t":"set","p":"target","pt":"msg","to":"msg.min_humidity + 4","tot":"jsonata"}],"action":"","property":"","from":"","to":"","reg":false,"x":1250,"y":60,"wires":[["59ff0f5c.3fe9c"]]},{"id":"8cdf5ad8.995da8","type":"change","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"set target to 0","rules":[{"t":"set","p":"target","pt":"msg","to":"0","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":1260,"y":160,"wires":[["59ff0f5c.3fe9c"]]},{"id":"9e44e38e.0a8f4","type":"api-call-service","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"set ducobox node 3","server":"3467b66e.566902","version":3,"debugenabled":false,"service_domain":"input_number","service":"set_value","entityId":"input_number.ducobox_node_3","data":"","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1590,"y":180,"wires":[[]]},{"id":"cf6a36cc.fa89d","type":"api-current-state","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"hum badk < target","server":"3467b66e.566902","version":2,"outputs":2,"halt_if":"target","halt_if_type":"msg","halt_if_compare":"lt","entity_id":"sensor.badkamer_2","state_type":"num","blockInputOverrides":false,"outputProperties":[],"x":930,"y":240,"wires":[["8cdf5ad8.995da8","890a72d5.b39f28","8d42b072.324158"],[]]},{"id":"82c84b85.8b2828","type":"api-current-state","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"get target humidity","server":"3467b66e.566902","version":2,"outputs":1,"halt_if":"","halt_if_type":"str","halt_if_compare":"is","entity_id":"sensor.humidity_target_badkamer","state_type":"num","blockInputOverrides":true,"outputProperties":[{"property":"target","propertyType":"msg","value":"","valueType":"entityState"}],"x":710,"y":180,"wires":[["b7b7252a.5126b8"]]},{"id":"b7b7252a.5126b8","type":"switch","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"target already 0?","property":"target","propertyType":"msg","rules":[{"t":"eq","v":"0","vt":"num"},{"t":"else"}],"checkall":"true","repair":false,"outputs":2,"x":910,"y":180,"wires":[["890a72d5.b39f28"],["cf6a36cc.fa89d"]]},{"id":"b2bb98a6.d23d5","type":"change","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"set valve","rules":[{"t":"delete","p":"payload","pt":"msg"},{"t":"set","p":"payload.data.value","pt":"msg","to":"valve_badkamer_desired","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":1300,"y":100,"wires":[["9e44e38e.0a8f4"]]},{"id":"89a8f177.72b0b8","type":"api-current-state","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"get valve_badkamer_desired","server":"3467b66e.566902","version":2,"outputs":1,"halt_if":"","halt_if_type":"str","halt_if_compare":"is","entity_id":"input_number.valve_badkamer_desired","state_type":"num","blockInputOverrides":true,"outputProperties":[{"property":"valve_badkamer_desired","propertyType":"msg","value":"","valueType":"entityState"}],"x":1100,"y":100,"wires":[["b2bb98a6.d23d5"]]},{"id":"8d42b072.324158","type":"api-call-service","z":"c4eef8e3.116908","g":"9e8d4b30.bbd91","name":"set valve_badkamer_desired to 100","server":"3467b66e.566902","version":3,"debugenabled":false,"service_domain":"input_number","service":"set_value","entityId":"input_number.valve_badkamer_desired","data":"{\"value\":100}","dataType":"json","mergecontext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","x":1640,"y":240,"wires":[[]]}]

[Voor 30% gewijzigd door Kaspers op 14-09-2021 08:46]

[Chrisiesmit93]

Tijd terug had ik voor meerdere weken een Wemos D1 (icm de CC1101) werkend met mijn Duco Silent, het lijkt erop dat de Wemos alleen niet meer werkt.
Wat ik er ook op flash, als de Wemos probeert te connecten met mijn wifi netwerk, lijkt de wemos uit te vallen / resetten.
Diverse kabels en adapters geprobeerd (ook die van de IKEA) om het probleem uit te sluiten, maar dit boodt helaas geen oplossing.

Nu wil ik een nieuwe Wemos kopen, maar las ik hier ook ergens dat nieuwe model mogelijk niet goed werkt icm de Duco box (weerstand tussen rx/tx te hoog/laag oid)

Iemand een idee of dit nog steeds speelt en eventueel tips welke Wemos ik moet hebben of hoe ik de weerstand kan aabpassen oid?

Alvast bedankt!

[Merwede]

Ik heb een Chinese D1 V3 aan de Ducobox hangen. De TX van de CH340 chip drukt het TX-signaal van de Ducobox weg. Je kan een printbaantje onderbreken (fff googlen) of pin 2 van de CH340 chip los solderen. Dat laatste werkt bij mij goed. Als deze is onderbroken of los gesoldeerd dan kan je niet meer via USB in de D-mini komen via de USB-aansluiting op de D1.

[Magic-Walker]

Kaspers schreef op donderdag 27 mei 2021 @ 22:26:
[...]


Ik heb helaas voor de focus moeten gaan, omdat alleen daar de communicatie-print op past. Had in eerste instantie de silent in huis, maar dat ging helaas niet werken . Helaas een flink prijsverschil tussen die twee. Heb er overigens 2 regelkleppen bij aangeschaft: 1 voor de slaapkamer, 1 voor de badkamer, zodat ik beide vertrekken apart van elkaar kan regelen.

Je hebt dus idd extra hardware nodig, bovengenoemde communication-print. Ik ben achteraf blij dat ik het gedaan heb. De gehele oplossing is ontzettend stabiel. Ik lees de CO2 waarden in de ruimtes uit met sensoren uit china (de bekende mh-z19b), welke ik insluit in Home-Assistant. En middels node-red stuur ik de ducobox aan:

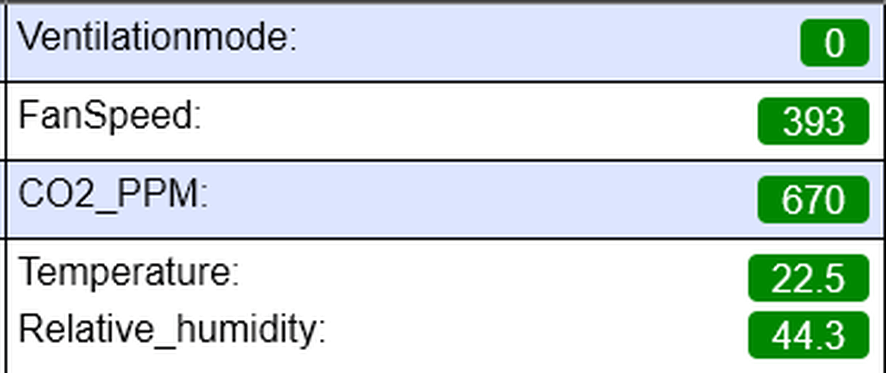

[Afbeelding]

[Afbeelding]
Hoe hoger de CO2 waarde, hoe sneller de ducobox gaat lopen. Resultaat: CO2 vrijwel altijd netjes onder de 800.

Badkamer: zelfde idee. Maar daar zit wat meer logica achter. Het komt er op neer dat wanneer de gemiddelde luchtvochtigheid in de afgelopen 5 minuten met 2% is gestegen, dan wordt de laagste luchtvochtigheid in de afgelopen 60 minuten als doel gesteld om de luchtvochtigheid naartoe te brengen. De ducobox gaat in het geval van de slaapkamer op 100% draaien:

[Afbeelding]

Ducobox met print werkt erg netjes. @Kaspers zou je misschien ook de code kunnen delen van de slaapkamer?

[Kaspers]

Magic-Walker schreef op vrijdag 1 oktober 2021 @ 17:02:
[...]


Ducobox met print werkt erg netjes. @Kaspers zou je misschien ook de code kunnen delen van de slaapkamer?

Uiteraard. Mooi om te zien dat er veel gebruik wordt gemaakt van node-red .

code:

[{"id":"82b82892.3efe7","type":"group","z":"c4eef8e3.116908","g":"2165a0f6.ece4","name":"CO2 based","style":{"stroke":"#000000","fill":"#ffcf3f","label":true,"label-position":"nw","color":"#000000"},"nodes":["9ee69186.53cf4","eeea011d.4fbbe","3288eaf.8a97696","3367fca7.07212c","4721e023.5a90a8","edec69.93dffb98","f8133837.26f89","3b4da4f0.46aaf4"],"x":54,"y":419,"w":1312,"h":142},{"id":"9ee69186.53cf4","type":"server-state-changed","z":"c4eef8e3.116908","g":"82b82892.3efe7","name":"new c02 reading slaapkamer (> 650)","server":"3467b66e.566902","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"sensor.mh_z19_co2_slaapkamer","entityidfiltertype":"exact","outputinitially":false,"state_type":"str","haltifstate":"650","halt_if_type":"num","halt_if_compare":"gt","outputs":2,"output_only_on_state_change":true,"for":"0","forType":"num","forUnits":"minutes","ignorePrevStateNull":false,"ignorePrevStateUnknown":false,"ignorePrevStateUnavailable":false,"ignoreCurrentStateUnknown":false,"ignoreCurrentStateUnavailable":false,"outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":220,"y":480,"wires":[["eeea011d.4fbbe"],["3288eaf.8a97696"]]},{"id":"eeea011d.4fbbe","type":"api-current-state","z":"c4eef8e3.116908","g":"82b82892.3efe7","name":"ven-mode = co2","server":"3467b66e.566902","version":2,"outputs":2,"halt_if":"co2","halt_if_type":"str","halt_if_compare":"is","entity_id":"input_select.ventilation_mode_slaapkamers","state_type":"str","blockInputOverrides":true,"outputProperties":[],"x":500,"y":460,"wires":[["3367fca7.07212c"],[]]},{"id":"3288eaf.8a97696","type":"api-current-state","z":"c4eef8e3.116908","g":"82b82892.3efe7","name":"ven-mode = co2","server":"3467b66e.566902","version":2,"outputs":2,"halt_if":"co2","halt_if_type":"str","halt_if_compare":"is","entity_id":"input_select.ventilation_mode_slaapkamers","state_type":"str","blockInputOverrides":true,"outputProperties":[],"x":500,"y":520,"wires":[["4721e023.5a90a8"],[]]},{"id":"3367fca7.07212c","type":"change","z":"c4eef8e3.116908","g":"82b82892.3efe7","name":"","rules":[{"t":"move","p":"payload","pt":"msg","to":"payload.data.value","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":710,"y":460,"wires":[["f8133837.26f89"]]},{"id":"4721e023.5a90a8","type":"api-current-state","z":"c4eef8e3.116908","g":"82b82892.3efe7","name":"valve still open?","server":"3467b66e.566902","version":2,"outputs":2,"halt_if":"1","halt_if_type":"num","halt_if_compare":"gt","entity_id":"sensor.ducobox_valve_slaapkamers","state_type":"num","blockInputOverrides":true,"outputProperties":[],"x":710,"y":520,"wires":[["edec69.93dffb98"],[]]},{"id":"edec69.93dffb98","type":"change","z":"c4eef8e3.116908","g":"82b82892.3efe7","name":"set payload to 1 (off)","rules":[{"t":"delete","p":"payload","pt":"msg"},{"t":"set","p":"payload.data.value","pt":"msg","to":"1","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":950,"y":520,"wires":[["3b4da4f0.46aaf4"]]},{"id":"f8133837.26f89","type":"range","z":"c4eef8e3.116908","g":"82b82892.3efe7","minin":"650","maxin":"800","minout":"25","maxout":"100","action":"clamp","round":true,"property":"payload.data.value","name":"set payload (range)","x":950,"y":460,"wires":[["3b4da4f0.46aaf4"]]},{"id":"3b4da4f0.46aaf4","type":"api-call-service","z":"c4eef8e3.116908","g":"82b82892.3efe7","name":"set ducobox node 2","server":"3467b66e.566902","version":3,"debugenabled":false,"service_domain":"input_number","service":"set_value","entityId":"input_number.ducobox_node_2","data":"","dataType":"json","mergecontext":"","mustacheAltTags":true,"outputProperties":[],"queue":"none","x":1250,"y":460,"wires":[[]]},{"id":"3467b66e.566902","type":"server","name":"Home Assistant","version":1,"legacy":false,"addon":false,"rejectUnauthorizedCerts":false,"ha_boolean":"y|yes|true|on|home|open","connectionDelay":true,"cacheJson":true},{"id":"430578.2787e288","type":"group","z":"c4eef8e3.116908","name":"Rest call ducobox","style":{"stroke":"#0070c0","fill":"#bfdbef","label":true,"label-position":"nw","color":"#000000"},"nodes":["d6f87008.198f4","8e9fe182.ef7b98","b2b6f58e.6cd828","14f914b2.5ca75b","570721de.283438","a97c5270.c13c3"],"x":28,"y":814,"w":842,"h":122},{"id":"d6f87008.198f4","type":"template","z":"c4eef8e3.116908","g":"430578.2787e288","name":"compose url","field":"url","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"http://ducobox.lan/nodesetoverrule?node=3&value={{payload}}","output":"str","x":544,"y":895,"wires":[["8e9fe182.ef7b98"]]},{"id":"8e9fe182.ef7b98","type":"http request","z":"c4eef8e3.116908","g":"430578.2787e288","name":"","method":"GET","ret":"txt","paytoqs":false,"url":"","tls":"","persist":false,"proxy":"","authType":"","x":724,"y":875,"wires":[["b2b6f58e.6cd828"]]},{"id":"b2b6f58e.6cd828","type":"link out","z":"c4eef8e3.116908","g":"430578.2787e288","name":"","links":["db2965b9.b689b8"],"x":829,"y":875,"wires":[]},{"id":"14f914b2.5ca75b","type":"server-state-changed","z":"c4eef8e3.116908","g":"430578.2787e288","name":"","server":"3467b66e.566902","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"input_number.ducobox_node_2","entityidfiltertype":"exact","outputinitially":false,"state_type":"num","haltifstate":"","halt_if_type":"num","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":"0","forType":"num","forUnits":"minutes","outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":234,"y":855,"wires":[["570721de.283438"]]},{"id":"570721de.283438","type":"template","z":"c4eef8e3.116908","g":"430578.2787e288","name":"compose url","field":"url","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"http://ducobox.lan/nodesetoverrule?node=2&value={{payload}}","output":"str","x":544,"y":855,"wires":[["8e9fe182.ef7b98"]]},{"id":"a97c5270.c13c3","type":"server-state-changed","z":"c4eef8e3.116908","g":"430578.2787e288","name":"","server":"3467b66e.566902","version":3,"exposeToHomeAssistant":false,"haConfig":[{"property":"name","value":""},{"property":"icon","value":""}],"entityidfilter":"input_number.ducobox_node_3","entityidfiltertype":"exact","outputinitially":false,"state_type":"num","haltifstate":"","halt_if_type":"num","halt_if_compare":"is","outputs":1,"output_only_on_state_change":true,"for":"0","forType":"num","forUnits":"minutes","outputProperties":[{"property":"payload","propertyType":"msg","value":"","valueType":"entityState"},{"property":"data","propertyType":"msg","value":"","valueType":"eventData"},{"property":"topic","propertyType":"msg","value":"","valueType":"triggerId"}],"x":234,"y":895,"wires":[["d6f87008.198f4"]]}]

[Magic-Walker]

Thx @Kaspers tja nodered blijft mooi mogelijkheden zijn eindeloos.

[Jesse-]

Een vraag voor de mensen die een RF- en serial gateway hebben. Hoe hebben jullie hem weggewerkt in/bij de Ducobox?

[amauer]

Jesse- schreef op zaterdag 23 oktober 2021 @ 16:15:
Een vraag voor de mensen die een RF- en serial gateway hebben. Hoe hebben jullie hem weggewerkt in/bij de Ducobox?

Ik heb hem met dubbelzijdig tape aan de muur geplakt. Aangezien de zender minimaal een meter uit elkaar moeten staan kun je hem niet aan de ducobox zelf vastmaken. Magnetisch tape kan ook, dan kan je hem er altijd weer van afhalen.

[Jesse-]

amauer schreef op zaterdag 23 oktober 2021 @ 18:19:
[...]


Ik heb hem met dubbelzijdig tape aan de muur geplakt. Aangezien de zender minimaal een meter uit elkaar moeten staan kun je hem niet aan de ducobox zelf vastmaken. Magnetisch tape kan ook, dan kan je hem er altijd weer van afhalen.

Ah, dank je! Dat van de meter wist ik niet. Dan moet ik eerst de kabels van de serial verbinding nog wat oplengen

[Blihi]

Ik heb mijn Ducobox silent vandaag vervangen door een Ducobox focus. Het werkt allemaal prima, ook de uitlezing met python, behalve de fanspeed. Ik krijg consequent de melding 'Unknown command' als ik om de 'fanspeed' vraag. Dat was voorheen geen probleem. Iemand een idee wat het nieuwe commando is?

[Blihi]

Inmiddels gevonden. Blijkbaar is fanspeed vervangen door FanGetSpeed en vervolgens krijg je drie snelheden.

[amauer]

Blihi schreef op vrijdag 19 november 2021 @ 20:07:
Inmiddels gevonden. Blijkbaar is fanspeed vervangen door FanGetSpeed en vervolgens krijg je drie snelheden.

Zou je de volledige output van beide commando's hier willen posten? Dan kan ik dat verwerken in de Duco espeas plugins

[Blihi]

Sure, welk formaat wil je? In de terminal zie je dit:

code:

> FanGetSpeed

FanGetSpeed
  FanSpeed (fan 1)
  - Actual   :  401 [rpm]
  - Filtered :  400 [rpm]
  - Average  :  401 [rpm]
  Done

In HEX krijg je dit:

code:

[19/11/2021 14:33:25] Written data (COM3)
    46 61 6e 47 65 74 53 70 65 65 64 0d 0a            FanGetSpeed..
[19/11/2021 14:33:26] Read data (COM3)
    46 61 6e 47 65 74 53 70 65 65 64 0d 20 20 46 61   FanGetSpeed.  Fa
    6e 53 70 65 65 64 20 28 66 61 6e 20 31 29 0d 20   nSpeed (fan 1).
    20 2d 20 41 63 74 75 61 6c 20 20 20 3a 20 20 34    - Actual   :  4
    30 31 20 5b 72 70 6d 5d 0d 20 20 2d 20 46 69 6c   01 [rpm].  - Fil
    74 65 72 65 64 20 3a 20 20 34 30 30 20 5b 72 70   tered :  400 [rp
    6d 5d 0d 20 20 2d 20 41 76 65 72 61 67 65 20 20   m].  - Average
    3a 20 20 34 30 31 20 5b 72 70 6d 5d 0d 20 20 44   :  401 [rpm].  D
    6f 6e 65 0d 20 20 0d 3e 20                        one.  .>

[Voor 64% gewijzigd door Blihi op 19-11-2021 20:55]

[Blihi]

Er zijn overigens nog veel meer commando's en parameters. Als je wilt kan ik wel een keer een volledige dump doen met serial port monitor.

Wat me nog niet lukt in Python is het uitlezen van de klepstanden.

[Blihi]

De Focus die ik nu heb hangen lukt het overigens prima om te kalibreren:



Ik denk dat de grootste verbetering zelfs gewoon de afvoerbuis is geweest. Dat was een 125mm flexibele slang (aangelegd door de aannemer) en dat is nu een 150mm PVC buis.

Ik heb PVC gebruikt omdat de aansluiting in het plafond niet helemaal rond meer was. Dit was een ovaal gedrukte spiro buis van 150mm. Die PVC kun je mooi warm stoken en dan over die ovale buis precies op maat maken.

[Blihi]

Mocht er iemand interesse hebben, dit is de volledige lijst commando's:

code:

help /all

help /all
  -------------------------------------------------
  Command Help []
  -------------------------------------------------
  AutoHcInfo                  AUTO HEADCOUNT info
  AutoHcParaGet               AUTO HEADCOUNT get parameter values
  AutoHcParaSet a b           AUTO HEADCOUNT set parameter a (0-3) to b
  BMBReplaceInfo              BMBREPLACE Print replace info
  BMBReplaceToBmb             BMBREPLACE copy data from SD card to BMB
  BMBReplaceToSd              BMBREPLACE copy data from BMB to SD card
  BoardInfo                   BOARD info
  BoardSet a b                BOARD set subtype
  BootMode                    Reset the board into bootmode
  CommAlP2PInfo               COMM P2P Info
  CommDllDefaults             Comm DLL set register to defaults
  CommDllInfo                 Comm DLL info
  CommDllSetReg a b           Comm DLL set register a (0-46|100-107) to b
  CommInfo                    COMM info
  CommNlInfo                  Comm NL info
  CoreBufferInfo              CORE buffer info
  CoreGetError                CORE get error
  CoreInfo                    CORE info
  CoreLogLevel a              CORE set log level
  CoreQInfo                   CORE queue info
  CoreTaskInfo                CORE task info
  DataClear a                 DATAMNGR clear data
  DataDefaults                DATAMNGR load default data in RAM
  DataInfo                    DATAMNGR info
  DataRaw a                   DATAMNGR print raw data
  DataSave                    DATAMNGR save data
  FanCalib                    FAN get calibration data
  FanCalibClear               FAN clear calibration data
  FanCalibNext                FAN next calibration step
  FanCalibSet a b             FAN set k-value of valve (a) to (b)
  FanCalibStart               FAN start calibration
  FanCalibStop                FAN stop calibration
  FanCalibUpdate              FAN recalculate calibration data
  FanGetSpeed                 FAN get speed
  FanParaGet                  FAN get parameter values
  FanParaSet a b              FAN set parameter a (0-14) to b
  FanPerformGet               FAN get performance values
  FanSetCorrection a b c d    FAN set curve correction (a=p100_spd, b=p100_q, c=p200_spd, d=p200_q)
  FanSetOutput a              FAN set PWM to a [0-0xFFFF]
  FanSetSpeedEmul a           FAN set emulated speed to a
  Help ...                    Print HELP menu
  InstallerSet a              INSTALL enter (a=1) or leave (a=0) installer mode
  IoParaGet                   IO get parameter values
  IoParaSet a b c             IO set parameter (b) of module (a) to (c)
  LeakageCurveGet             FAN leakage curve table
  LogClear                    LOG clear log
  LogPrint                    LOG print log
  MpcmDllInfo                 MPCM DLL info
  MqttSendLoop a              MQTT Send (a) nr of messages
  MqttSendStatus a b c        MQTT Send message item (a), type (b), active_state (c)
  Network                     NETW network table
  NetworkClear                NETW clear network (in installer mode only)
  NetwSerial                  NETW serial number table
  NetwVersion                 NETW version table
  NightBoostInfo              NIGHT BOOST Info
  NightBoostParaGet           NIGHT BOOST get parameters
  NightBoostParaSet a b       NIGHT BOOST set parameters
  NodeConfigGet a             NODE get config para's of node a
  NodeConfigSet a b c         NODE set config para b of node a to c
  NodeInfo a                  NODE info of node (a)
  NodeLoadDefaults a          NODE load defaults on node (a)
  NodeParaGet a b             NODE get para (b) of node (a)
  NodeParaList                NODE parameter list
  NodeParaSet a b c           NODE set para (b) of node (a) to (c)
  NodeReset a                 NODE reset node (a)
  NodeSaveData a              NODE save data on node (a)
  NodeSetAsso a b             NODE set asso of node a to b
  NodeSetOverrule a b         NODE set overrule of node a to b
  NodeSetParent a b           NODE set parent of node a to b
  NodeShow a b                NODE send msg to node (a) to show/hide (b)
  OneSecTaskInfo              ONE SEC task info
  OsHwm                       OS HWM
  Reset                       Perform soft reset
  RfArbitratorInfo            Get info of the RF arbitrator
  RfEnable a                  RF enable ON (a=1) or OFF (a = 0)
  RfSwitchInfo                RFSWITCH info
  RtcGetTime                  Get time
  RtcSetTime a b c d e f      Set time (a=day of month, b=month(1-12), c=year, d=hour, e=minute, f=second)
  SensorCtrlInfo              SENSOR CTRL get info
  SensorCtrlParaGet           SENSOR CTRL get parameter values
  SensorCtrlParaSet a b       SENSOR CTRL set parameter a (0-31) to b
  SensorInfo                  SENSOR get info
  ServiceCode                 SERVICE CODE print
  StatusMonitorInfo           Status monitor info
  SwUploadRestart             SWUPLOAD restart
  SwUploadStatus              SWUPLOAD status
  SwVersion                   Print software version
  TestClear                   TEST clear log
  TestMode                    Reset the board into testmode
  TestPrint                   TEST print log
  ValveCurveGet               FAN valve curve table
  VentCoolInfo                VENT COOL Info
  VentCoolParaGet             VENT COOL get parameter values
  VentCoolParaSet a b         VENT COOL set parameter a (0-11) to b
  VentCtrlParaGet             VENT CTRL get parameter values
  VentCtrlParaSet a b         VENT CTRL set parameter a (0-4) to b
  VentCtrlTempOverrule a b    VENT CTRL Set Temperature overule value, (a) node, (b) temperatue
  WeatherStationInfo          Weather station info
  WeatherStationTrigger       Weather station trigger
  -------------------------------------------------
  Use: 99/110 (0 fail)

[Blihi]

En de parameters die op te vragen of in te stellen zijn:

code:

NodeParaList
  General
   21 - DEVICE_SUBTYPE
   22 - RF_POWER_LEVEL
   24 - DEVICE_WEEKCOUNT
   25 - DEVICE_BOOTCOUNT
   70 - STATUS_OF_GRATING_UNIT
   71 - ERROR_CODE
   72 - ERROR_DATA
   73 - TEMPERATURE
   74 - CO2_AVERAGE_VAL
   75 - HUM_SENSOR_VAL
   79 - PRESSURE_VAL
  Sensor Control
  137 - CO2SETPOINT
  128 - CO2CTRL_GRATING
  164 - CO2TEMPCOMP_ACTIVE
  165 - CO2TOILETMODE_ACTIVE
  138 - HUMSETPOINT
  161 - HUMDELTA_ACTIVE
  166 - UC_SENSOR_VISUAL_LEVEL
  Motion
  199 - MAX_MOTOR_STEPS
  201 - HOMING_DIRECTION
  202 - STEP_TIME
  203 - STEP_SIZE
  204 - STEP_CURRENT
  205 - OPEN_DIRECTION
  Heating
  206 - INCOME_TEMP_REQUEST
  207 - EXTERN_TEMP_TRIGGER
  208 - UNIT_ENABLED
  209 - HEATER_SWITCH
  210 - HEATER_ACTIVE
  211 - HEATER_STATE
  212 - HEATER_TEMPERATURE
  213 - HEATER_TEMPERATURE_REQUESTED
  214 - HEATER_TEMPERATURE_INCOME
  215 - HEATER_TEMPERATURE_EXTERN
  Actuator
  195 - MANUAL_MODE_PERIOD
  216 - ACTUATOR_HYBRID
  217 - ACTUATOR_PWM_VOLTAGE
  218 - ACTUATOR_PWM_FREQUENCY
  219 - ACTUATOR_OUTPUT_AS_PWM
  220 - KEEP_POWERED_AT_END

[amauer]

Blihi schreef op zaterdag 20 november 2021 @ 13:38:
Mocht er iemand interesse hebben, dit is de volledige lijst commando's:

code:

help /all

help /all
  -------------------------------------------------
  Command Help []
  -------------------------------------------------
  AutoHcInfo                  AUTO HEADCOUNT info
  AutoHcParaGet               AUTO HEADCOUNT get parameter values
  AutoHcParaSet a b           AUTO HEADCOUNT set parameter a (0-3) to b
  BMBReplaceInfo              BMBREPLACE Print replace info
  BMBReplaceToBmb             BMBREPLACE copy data from SD card to BMB
  BMBReplaceToSd              BMBREPLACE copy data from BMB to SD card
  BoardInfo                   BOARD info
  BoardSet a b                BOARD set subtype
  BootMode                    Reset the board into bootmode
  CommAlP2PInfo               COMM P2P Info
  CommDllDefaults             Comm DLL set register to defaults
  CommDllInfo                 Comm DLL info
  CommDllSetReg a b           Comm DLL set register a (0-46|100-107) to b
  CommInfo                    COMM info
  CommNlInfo                  Comm NL info
  CoreBufferInfo              CORE buffer info
  CoreGetError                CORE get error
  CoreInfo                    CORE info
  CoreLogLevel a              CORE set log level
  CoreQInfo                   CORE queue info
  CoreTaskInfo                CORE task info
  DataClear a                 DATAMNGR clear data
  DataDefaults                DATAMNGR load default data in RAM
  DataInfo                    DATAMNGR info
  DataRaw a                   DATAMNGR print raw data
  DataSave                    DATAMNGR save data
  FanCalib                    FAN get calibration data
  FanCalibClear               FAN clear calibration data
  FanCalibNext                FAN next calibration step
  FanCalibSet a b             FAN set k-value of valve (a) to (b)
  FanCalibStart               FAN start calibration
  FanCalibStop                FAN stop calibration
  FanCalibUpdate              FAN recalculate calibration data
  FanGetSpeed                 FAN get speed
  FanParaGet                  FAN get parameter values
  FanParaSet a b              FAN set parameter a (0-14) to b
  FanPerformGet               FAN get performance values
  FanSetCorrection a b c d    FAN set curve correction (a=p100_spd, b=p100_q, c=p200_spd, d=p200_q)
  FanSetOutput a              FAN set PWM to a [0-0xFFFF]
  FanSetSpeedEmul a           FAN set emulated speed to a
  Help ...                    Print HELP menu
  InstallerSet a              INSTALL enter (a=1) or leave (a=0) installer mode
  IoParaGet                   IO get parameter values
  IoParaSet a b c             IO set parameter (b) of module (a) to (c)
  LeakageCurveGet             FAN leakage curve table
  LogClear                    LOG clear log
  LogPrint                    LOG print log
  MpcmDllInfo                 MPCM DLL info
  MqttSendLoop a              MQTT Send (a) nr of messages
  MqttSendStatus a b c        MQTT Send message item (a), type (b), active_state (c)
  Network                     NETW network table
  NetworkClear                NETW clear network (in installer mode only)
  NetwSerial                  NETW serial number table
  NetwVersion                 NETW version table
  NightBoostInfo              NIGHT BOOST Info
  NightBoostParaGet           NIGHT BOOST get parameters
  NightBoostParaSet a b       NIGHT BOOST set parameters
  NodeConfigGet a             NODE get config para's of node a
  NodeConfigSet a b c         NODE set config para b of node a to c
  NodeInfo a                  NODE info of node (a)
  NodeLoadDefaults a          NODE load defaults on node (a)
  NodeParaGet a b             NODE get para (b) of node (a)
  NodeParaList                NODE parameter list
  NodeParaSet a b c           NODE set para (b) of node (a) to (c)
  NodeReset a                 NODE reset node (a)
  NodeSaveData a              NODE save data on node (a)
  NodeSetAsso a b             NODE set asso of node a to b
  NodeSetOverrule a b         NODE set overrule of node a to b
  NodeSetParent a b           NODE set parent of node a to b
  NodeShow a b                NODE send msg to node (a) to show/hide (b)
  OneSecTaskInfo              ONE SEC task info
  OsHwm                       OS HWM
  Reset                       Perform soft reset
  RfArbitratorInfo            Get info of the RF arbitrator
  RfEnable a                  RF enable ON (a=1) or OFF (a = 0)
  RfSwitchInfo                RFSWITCH info
  RtcGetTime                  Get time
  RtcSetTime a b c d e f      Set time (a=day of month, b=month(1-12), c=year, d=hour, e=minute, f=second)
  SensorCtrlInfo              SENSOR CTRL get info
  SensorCtrlParaGet           SENSOR CTRL get parameter values
  SensorCtrlParaSet a b       SENSOR CTRL set parameter a (0-31) to b
  SensorInfo                  SENSOR get info
  ServiceCode                 SERVICE CODE print
  StatusMonitorInfo           Status monitor info
  SwUploadRestart             SWUPLOAD restart
  SwUploadStatus              SWUPLOAD status
  SwVersion                   Print software version
  TestClear                   TEST clear log
  TestMode                    Reset the board into testmode
  TestPrint                   TEST print log
  ValveCurveGet               FAN valve curve table
  VentCoolInfo                VENT COOL Info
  VentCoolParaGet             VENT COOL get parameter values
  VentCoolParaSet a b         VENT COOL set parameter a (0-11) to b
  VentCtrlParaGet             VENT CTRL get parameter values
  VentCtrlParaSet a b         VENT CTRL set parameter a (0-4) to b
  VentCtrlTempOverrule a b    VENT CTRL Set Temperature overule value, (a) node, (b) temperatue
  WeatherStationInfo          Weather station info
  WeatherStationTrigger       Weather station trigger
  -------------------------------------------------
  Use: 99/110 (0 fail)

Top! Ziet er goed uit, bedankt!👍

Wat ik mij afvraag.... Gezien het commando over het exporteren naar een SD kaart. Zit er een SD kaart lezer op de printplaat?

Ik vond een heel mooi project op github die hier het noemen zeker waard is: https://github.com/Flamingo-tech/Open_Duco. Dit is een project van een open source hoofdprintplaat (met een paar interessante extra's zoals wifi) die de Duco printplaat volledig vervangt.

[Blihi]

Nee, die zit in de communication print (en die heb ik er niet in zitten).

Ik ben er overigens achter dat er instellingen zijn die je in de Ducobox software niet kunt doen, terwijl ze die wel via de seriele interface kunt ingeven.

Bijvoorbeeld: Iedere klep kan in de Duco Network Tool maximaal 200 m3/uur toegewezen worden. Maar in de software kun je tot 500 m3/uur gaan.

De box stelt het toerental van de ventilator vast door het totaal gevraagde debiet te delen door 400 (met een maximum van 100%). Heb je dus de mogelijkheid om daarmee te spelen. Stel je hebt twee zones, boven en beneden en voor allebei wil je gewoon 100% beschikbaar hebben, dan kun je beide zones op 400 zetten. de ventilator gaat dan maximaal draaien als een van de zones 100% vraagt.

Zet je beide zones op 200 m3, dan gaat de ventilator maximaal 50% draaien.

[Blihi]

amauer schreef op zaterdag 20 november 2021 @ 18:13:


Ik vond een heel mooi project op github die hier het noemen zeker waard is: https://github.com/Flamingo-tech/Open_Duco. Dit is een project van een open source hoofdprintplaat (met een paar interessante extra's zoals wifi) die de Duco printplaat volledig vervangt.

Cool project inderdaad. Helaas nog geen ondersteuning voor kleppen, maar anders maak je met deze print van een Ducobox Silent een Ducobox Focus.

[Beukhie]

Hallo, ik heb een groot gedeelte van dit topic gelezen en zie dat jullie steeds verder gekomen zijn door de jaren heen.

Nu heb ik van de week een duco ventilatie box opgehangen in mijn huis, ik heb er 1 gekocht met enkel een vochtsensor omdat alleen de douche mechanische afbuiging heeft dus heb er geen draadloze knop bij.

Nu vind ik eigenlijk dat hij wat te zacht afzuigt als er gedoucht wordt, hij draait altijd op een laag toerental en ik voel hem wel iets hoger gaan in toeren maar lang niet voluit, ook vind ik het best vochtig in de badkamer en denk dus dat als hij harder zou afzuigen het minder vochtig zou zijn.

Nu zag ik in de eerst pagina’s dat jullie een kabel hadden gemaakt waarme je in de instellingen van de box te kunnen komen en dan de waardes kon aanpassen( als ik het goed begrepen heb) maar van deze gesprekken zijn de meeste foto’s niet meer aanwezig, zou iemand mij misschien een howto kunnen geven hoe ik dit voor elkaar kan krijgen?

Groeten Gert

[amauer]

Beukhie schreef op zaterdag 27 november 2021 @ 11:34:
Hallo, ik heb een groot gedeelte van dit topic gelezen en zie dat jullie steeds verder gekomen zijn door de jaren heen.

Nu heb ik van de week een duco ventilatie box opgehangen in mijn huis, ik heb er 1 gekocht met enkel een vochtsensor omdat alleen de douche mechanische afbuiging heeft dus heb er geen draadloze knop bij.

Nu vind ik eigenlijk dat hij wat te zacht afzuigt als er gedoucht wordt, hij draait altijd op een laag toerental en ik voel hem wel iets hoger gaan in toeren maar lang niet voluit, ook vind ik het best vochtig in de badkamer en denk dus dat als hij harder zou afzuigen het minder vochtig zou zijn.

Nu zag ik in de eerst pagina’s dat jullie een kabel hadden gemaakt waarme je in de instellingen van de box te kunnen komen en dan de waardes kon aanpassen( als ik het goed begrepen heb) maar van deze gesprekken zijn de meeste foto’s niet meer aanwezig, zou iemand mij misschien een howto kunnen geven hoe ik dit voor elkaar kan krijgen?

Groeten Gert

Je kan zelf een USB naar seriële converter kopen (cp2102 of cp2104 werken standaard met de Duco network tool). De RX van de converter sluit je aan op de tx van de ducobox en de TX van de converter sluit je aan op de RX van je ducobox. Hier kun je de pins vinden:
https://github.com/arnema...Hardware---Serial-Gateway

[Blihi]

De benodigde connector zit in veel oude logitech muizen. Mocht je die nog ergens hebben liggen.

[Blizod]

Mij is het gelukt om de Ducobox Silent uit te lezen door het lezen van dit topic, dus allemaal bedankt

[Jesse-]

amauer schreef op zaterdag 27 november 2021 @ 11:51:
[...]


Je kan zelf een USB naar seriële converter kopen (cp2102 of cp2104 werken standaard met de Duco network tool). De RX van de converter sluit je aan op de tx van de ducobox en de TX van de converter sluit je aan op de RX van je ducobox. Hier kun je de pins vinden:
https://github.com/arnema...Hardware---Serial-Gateway

Is het niet makkelijker om het toerental via de inregelprocedure op pagina 12 van de installatiehandleiding te verhogen?
Als je zo'n eenvoudig systeem hebt als je zegt tenminste.

[Blihi]

Dat lukte mij niet bij de silent, althans, niet tot het maximum. Dat maximum haalde ik pas nadat ik de calibratie er helemaal uit gegooid had.

Bij de focus is dat anders...

[Paling1]

VIA DM afgehandeld....

[Voor 91% gewijzigd door Paling1 op 29-11-2021 12:09]

[Paling1]

@Beukhie
Vorige week heb ik bij mij thuis ook een Ducobox opgehangen als vervanging voor een Buva Boxstream.
Bij komen de afvoerkanalen van de keuken/woonkamer, toilet en badkamer samen in 1 kanaal in de Ducobox

Met de standaard instellingen slaat de box niet altijd aan als er gedouched wordt.

Ik heb dus maar gelijk een USB-kabeltje besteld.
Met de Duco Network tool heb ik nu een aantal instellingen veranderd. Setpoints voor CO2 en vocht heb ik iets lager gezet, en de instellingen van de schakelaar een beetje aangepast.
Ook het laagste niveau van de fan van 10% naar 20% gezet.

De box slaat nu in ieder geval aan als de douche aan staat. Mag alleen nog wel wat sneller aan gaan en wat later uit gaan. Ik ga dus nog wat experimenteren met de settings.
Die networktool werkt overigens wel fijn. Heel overzichtelijk en de instellingen zijn makkelijk aan te passen.

Wat ik nog wel een beetje jammer vind is dat je niet snel kunt zien of de box harder gaat draaien door CO2 of door vocht. Dan moet je eerst weer je laptop aansluiten om te kijken wat de gemeten waarden voor vocht en CO2 zijn.

[Blihi]

Als je meet in de box klopt dit. Als je meet met externe sensoren op de muur kun je die van kleur laten veranderen als zij degene zijn die een te hoge waarde meten. Daarmee kun je dan dus wel zeker weten welke sensor bepalend is voor de instelling.

[acidd91]

Ik ben denk ik niet de enige met dit probleem, maar heb het antwoord (tot nu toe) nog niet gevonden. Ik heb mijn Ducobox op zolder hangen, de RPi in de meterkast op begane grond. Als ik een USB kabel bestel voor de Ducobox, hoe kan ik die dan het beste verbinden met de RPi om het uit te lezen? Een meterslange kabel trekken naar beneden lijkt me niet de meest praktische oplossing..

[amauer]

acidd91 schreef op donderdag 2 december 2021 @ 10:25:
Ik ben denk ik niet de enige met dit probleem, maar heb het antwoord (tot nu toe) nog niet gevonden. Ik heb mijn Ducobox op zolder hangen, de RPi in de meterkast op begane grond. Als ik een USB kabel bestel voor de Ducobox, hoe kan ik die dan het beste verbinden met de RPi om het uit te lezen? Een meterslange kabel trekken naar beneden lijkt me niet de meest praktische oplossing..

Je kan een ethernet naar serial ttl module kiezen zoals deze: https://www.amazon.nl/dp/B01M36GU3E/

Moet je hem wel voorzien van 3.3v i.p.v. 5v anders gaat je ducobox dat niet leuk vinden. Of je kiest voor een ventilation gateway.

[Blihi]

acidd91 schreef op donderdag 2 december 2021 @ 10:25:
Ik ben denk ik niet de enige met dit probleem, maar heb het antwoord (tot nu toe) nog niet gevonden. Ik heb mijn Ducobox op zolder hangen, de RPi in de meterkast op begane grond. Als ik een USB kabel bestel voor de Ducobox, hoe kan ik die dan het beste verbinden met de RPi om het uit te lezen? Een meterslange kabel trekken naar beneden lijkt me niet de meest praktische oplossing..

Een seriele kabel trekken is waarschijnlijk wel de enige oplossing.

amauer schreef op donderdag 2 december 2021 @ 10:44:
[...]


Je kan een ethernet naar serial ttl module kiezen zoals deze: https://www.amazon.nl/dp/B01M36GU3E/

Moet je hem wel voorzien van 3.3v i.p.v. 5v anders gaat je ducobox dat niet leuk vinden. Of je kiest voor een ventilation gateway.

Daar heb je weinig aan, want dan moet je alsnog een UTP kabel trekken. Je kunt zo'n ding niet gewoon in de router pluggen. EDIT: niet goed gezien. Dit kan wel over een router. Ben wel benieuwd of de RPI dat ook goed kan aansturen.

Ik heb zelf zo'n USB-UTP converter tussen de RPi en de technische ruimte. In de technische ruimte hangt een USB hub (met eigen voeding) met drie seriele poorten, voor de Ducobox, de Modbus van de omvormers en voor de CV ketel.

Die USB-UTP converters hebben een eigen STP kabel nodig (UTP kan ook, maar dan valt de verbinding wat vaker weg). Maar je blijft het probleem houden dat je een verbinding moet maken tussen de opstelruimte en de Pi.

Anders moet je met meerdere RPi's werken, die op hetzelfde netwerk zitten.

[Voor 22% gewijzigd door Blihi op 02-12-2021 13:59]

[Batilan]

Blihi schreef op donderdag 2 december 2021 @ 13:55:
[...]


Een seriele kabel trekken is waarschijnlijk wel de enige oplossing.


[...]


Daar heb je weinig aan, want dan moet je alsnog een UTP kabel trekken. Je kunt zo'n ding niet gewoon in de router pluggen.

Ik ehb zo'n USB-UTP converter tussen de RPi en de technische ruimte. In de technische ruimte hangt een USB hub (met eigen voeding) met drie seriele poorten, voor de Ducobox, de Modbus van de omvormers en voor de CV ketel.

Die USB-UTP converters hebben een eigen STP kabel nodig (UTP kan ook, maar dan valt de verbinding wat vaker weg). Maar je blijft het probleem houden dat je een verbinding moet maken tussen de opstelruimte en de Pi.

Anders moet je met meerdere RPi's werken, die op hetzelfde netwerk zitten.

Met zoiets moet het toch lukken? Met een beetje handigheid moet je de andere kant van de bridge op de Rpi kunnen maken.

[Beukhie]

Hallo, ondertussen de benodigde usb kabel binnen gekregen, de pc ziet wel de kabel (de silicon labs cp210x) maar kan geen verbinding maken met de box, ik heb de bedrading al gecontroleerd op kleur en die zijn goed aangesloten

wit is tx groen is rx en zwart en rood zijn gnd
Dus groen op 1 wit op 2 en gnd op 4 in de box.

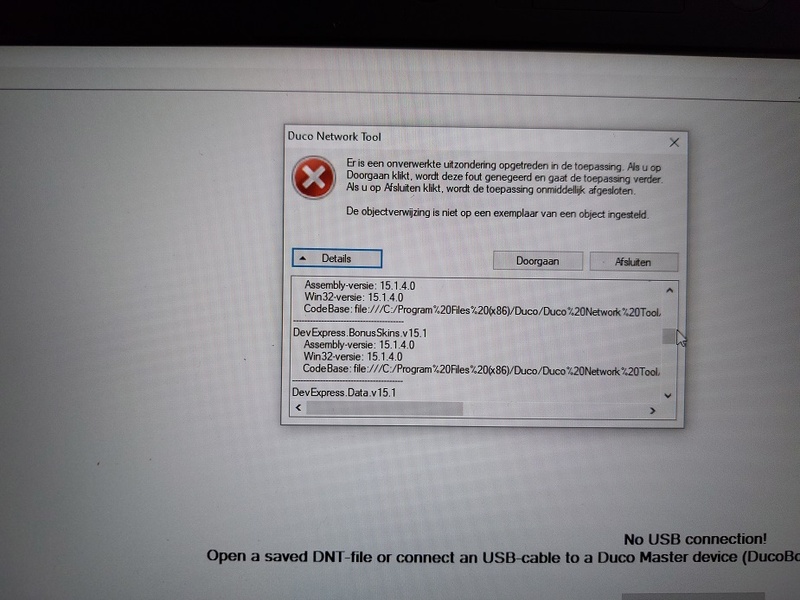

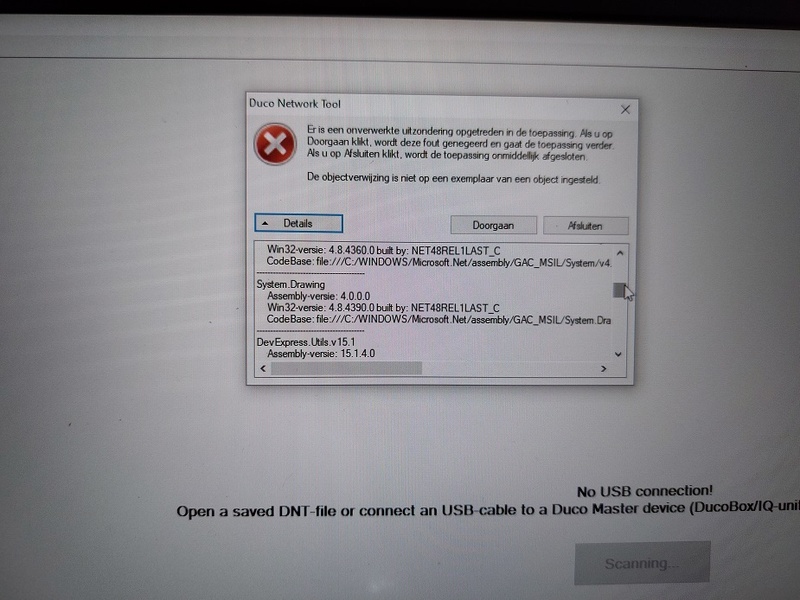

Dan laat ik het programma zoeken en zegt hij “no connection is found”

Ook gaat er een rood lesje branden in de box als ik de usb kabel aansluit aan de pc.

Wat gaat hier niet goed?

[amauer]

Beukhie schreef op donderdag 2 december 2021 @ 19:50:
Hallo, ondertussen de benodigde usb kabel binnen gekregen, de pc ziet wel de kabel (de silicon labs cp210x) maar kan geen verbinding maken met de box, ik heb de bedrading al gecontroleerd op kleur en die zijn goed aangesloten

wit is tx groen is rx en zwart en rood zijn gnd
Dus groen op 1 wit op 2 en gnd op 4 in de box.

Dan laat ik het programma zoeken en zegt hij “no connection is found”

Ook gaat er een rood lesje branden in de box als ik de usb kabel aansluit aan de pc.

Wat gaat hier niet goed?

Dat gaat niet goed. Tx (pin 1) moet aan de RX van je USB converter. En de RX van je ducobox moet aan je tx van je USB converter.

Nu staan je ducobox en USB converter naar elkaar te schreeuwen op de tx lijn. En allebei te luisteren op de RX

[Voor 7% gewijzigd door amauer op 02-12-2021 21:05]

[Beukhie]

Ik was me er van bewust dat de tx op de rx moest en andersom en heb dit ook andersom aangesloten gehad maar dan werkt het dus ook niet, de ene keer gaat er wel een rode led branden en als ik hem andersom aansluit niet, ik weet alleen niet meer waneer dat nu was

[amauer]

Beukhie schreef op donderdag 2 december 2021 @ 21:24:
Ik was me er van bewust dat de tx op de rx moest en andersom en heb dit ook andersom aangesloten gehad maar dan werkt het dus ook niet, de ene keer gaat er wel een rode led branden en als ik hem andersom aansluit niet, ik weet alleen niet meer waneer dat nu was

Krijg je wel response van de ducobox als je zelf een seriële verbinding maakt? Bijvoorbeeld met putty? Baudrate 115200.

[Beukhie]

Ik heb geen idee wat dat inhoud, ik ga eerst ook een goede connector bestellen, ik had perongeluk een 2,54mm besteld en dat pas niet

[Paling1]

@Beukhie,
Weet je wel zeker dat je USB-kabel geschikt is?
Ik had hier 2x een foute USB-kabel uit een lade gegrabbeld. Ik wilde al boos worden totdat ik uiteindelijk toch maar een derde kabeltje probeerde. Toen werkte het meteen.
Die andere kabeltjes heb ik gelijk weggegooid...

[amauer]

Paling1 schreef op vrijdag 3 december 2021 @ 11:50:
@Beukhie,
Weet je wel zeker dat je USB-kabel geschikt is?
Ik had hier 2x een foute USB-kabel uit een lade gegrabbeld. Ik wilde al boos worden totdat ik uiteindelijk toch maar een derde kabeltje probeerde. Toen werkte het meteen.
Die andere kabeltjes heb ik gelijk weggegooid...

De converter moet een 3.3v ttl signaal leveren (en geen 5v wat standaard is).

[Beukhie]

Oké maar waar kan ik dat vinden als het 3,3v is? Maar je gebruikt toch alleen de tx en de rx? En de spanning kun je toch niet aanpassen daarvan? Ik heb er opnieuw 1 besteld bij Amazon en die is vandaag binnen gekomen

https://www.amazon.nl/dp/...P4J0?_encoding=UTF8&psc=1

En een passende kabel komt morgen binnen

[Voor 15% gewijzigd door Beukhie op 03-12-2021 19:06]

[MWDKing]

acidd91 schreef op donderdag 2 december 2021 @ 10:25:
Ik ben denk ik niet de enige met dit probleem, maar heb het antwoord (tot nu toe) nog niet gevonden. Ik heb mijn Ducobox op zolder hangen, de RPi in de meterkast op begane grond. Als ik een USB kabel bestel voor de Ducobox, hoe kan ik die dan het beste verbinden met de RPi om het uit te lezen? Een meterslange kabel trekken naar beneden lijkt me niet de meest praktische oplossing..

Draadloos gaan?

Ik heb een Wemos D1 met een JST connector (zelfde als op die USB kabel) aan de Duco Energy premium gehangen en die met een ESPEasy plugin geflashed van [~amauer, Github] . Die zit dan op hetzelfde netwerk als mijn Pi en stuurt met MQTT de sensorwaarden naar Home assistant op de Pi. Alleen de inbox vochtigheidssensor krijg ik niet uitgelezen...

[Voor 4% gewijzigd door MWDKing op 03-12-2021 19:25]

[Beukhie]

Hallo, ik wil laten weten dat het ondertussen gelukt is, ik kan in de box komen met een andere usb module, die ik besteld heb als laatste werkt met de kabel van de eerste die ik besteld had, nu even uitvogelen wat dennengroen instellingen zijn.

Bedankt allemaal voor het mee denken

[Paling1]

Ik heb bij mij de setpoints voor CO2 en vocht wat lager gezet. Tevens ook de percentages voor de 3 verschillende standen van de bedieningsknoppen aangepast.
De tool werkt in ieder geval heel makkelijk! Wat ook erg handig is dat de standaard settings ook nog getoond worden. Dus je kan makkelijk terug...
Ben nog niet helemaal tevreden, maar ik ga eerst de ventielen goed afstellen voordat ik verder ga met aanpassingen aan de instellingen.
Anemometer is onderweg....

[Blihi]

Hier staan de setpoints voor CO2 op 1000 ppm. Voor de luchtvochtigheid op 65%. Ik heb 3 zones op een Ducobox focus (beneden, CO2, boven CO2 en badkamer vocht).

Standaard staat CO2 op 800 wat echt vrij laag is.

[Paling1]

@Blihi,
Ik heb mijn CO₂ setpoint juist op 750 ppm gezet ipv 800. Vooralsnog om een beetje te experimenteren.
De keren dat ik mijn laptop aan de Duco heb gehangen was de CO₂ tussen de 500 en 600 ppm met 2 á 3 mensen in huis.
Met meerdere mensen in de woonkamer steeg de CO₂ toen naar 850 ppm. Daarna niet meer gemeten. Met koken slaat de box ook aan, dus zal ook wel op CO₂ reageren.
Ik moet wel zeggen dat hier overdag meestal wel 2 dakramen open staan en de inlaatroosters boven andere ramen staan op een paar na ook open. Bij koken staat naast de ventilatie natuurlijk ook een afzuigkap aan.

Luchtvochtigheid heb ik ook op 65% staan. Ook heb ik daar de 'delta' optie ingeschakeld. De uitleg daarbij is een beetje vaag, maar het lijkt alsof de Ducobox dan ook/sneller reageert als er een plotselinge stijging van de luchtvochtigheid is.
Ook hier ga ik nog even wat beter naar kijken als ik eenmaal alle ventielen heb ingeregeld. De box mag van mij best wat langer blijven draaien na het douchen.

Nadeel bij mij is dat keuken/woonkamer, toilet en badkamer allemaal op 1 kanaal binnen komen in mijn Ducobox silent, dus meten en regelen op luchtvochtigheid en CO₂ is wat lastiger.

Ook de laagste ventilatiestand heb ik aangepast. Standaard staat die op 10%, bij mij nu op 25%. Weet eigenlijk niet waarom .
10% klinkt als heel weinig. En met 25% hoor ik de box nog steeds niet.

[Blihi]

Ik heb een focus, dus geen silent. Mijn probleem was dat de installatie bij nieuwbouw aangelegd eigenlijk niet voldeed. De bouwer heeft met wat rekentrucjes de boel precies binnen de normen gekregen, maar daarbij wel verkeerde diameter buizen gebruikt.

Ik heb de silent vervangen door de focus en zones gemaakt. De badkamer is een zone, maar daar zit ook het toilet beneden, de bijkeuken en een klein beetje de keuken op. Dat is helaas niet aan te passen. Deze staat ingesteld op max 400 m3/uur door met de hand te programmeren. Stand 3 in de badkamer betekent dus dat de box optoert naar 2750 toeren. Dat gebruiken we alleen tijdens het douchen. Daarna gaat de box op maximaal 60% verder op basis van luchtvochtigheid. Die delta functie staat hier uit, maar dan reageert de box inderdaad op iedere verandering.

De CO2 staat standaard op 800. Ook hier staan alle roosters open, maar 800 haal je vrij gemakkelijk met voldoende mensen in huis. Om hem op 800 te houden gaat de ventilatie dan al optoeren, terwijl je pas vanaf 1100 echt merkt dat de lucht slechter wordt. Eerder optoeren betekent ook meer warmteverlies, want je zuigt warme lucht af. Vandaar 1000 in de woonkamer (koken doen we elektrisch, dus dat levert geen CO2 verhoging op).

De CO2 boven staat ook op 1000, maar die komt nooit boven de 600. Logisch, want op de bovenverdieping ben je meestal alleen om te slapen en dan produceer je veel minder CO2.

Laagste stand heb ik juist zo laag mogelijk staan: Hoger betekent meer warmteverlies, dus waarom zou je?

[Paling1]

Blihi schreef op maandag 6 december 2021 @ 10:50:
...

Laagste stand heb ik juist zo laag mogelijk staan: Hoger betekent meer warmteverlies, dus waarom zou je?

Klopt, Met die 10% lijkt het alleen alsof er vrijwel niets gebeurd. De box is zo extreem stil vergeleken met mijn oude Buva Boxstream, dat is gewoon even wennen.
Als ik de ventielen goed heb ingeregeld ga ik daar weer eens naar kijken. Ik heb nu namelijk geen idee of de kalibratie een beetje klopt.

[sanderb2001]

Hallo heel even een vraagje hier,

Ik heb de ventilation gateway van Arne Mauer: link

Hiermee kan ik de Duco box bedienen en uitlezen met HA. helemaal top.

Nu heb ik alleen wat problemen met me Co2 sensoren e.d. dus wil ik graag de Duco unit uitlezen met de DUCO Network Tool.
Echter lukt dit niet ik volg de stappen van Arne (op zijn Git), heb ook mail contact met hem gehad en we hebben verbinding met Putty met de Duco unit, maar de software van Duco wil het niet doen. die geeft steeds deze foutmelding:



In apparaat beheer is de naam van de usb bridge, Silicon Labs CP210x USB to UART dus dit kan het ook niet zijn denk ik?

Dus zou het een software probleem kunnen zijn? ik heb de zelfde duco network tool 2.1 op een andere laptop geprobeerd maar daar krijg ik ook deze foutmelding.

heeft hier iemand nog een idee? of misschien een oudere versie van de network tool? om te proberen of die wel werkt?

Bij voorbaat dank!
Sander Baas

[Blihi]

Zit die USB stekker in een hub of rechtstreeks in de laptop? Het lijkt een beetje alsof er iets misgaat bij het opvragen van het netwerk, zodat die duco tool niet weet welke apparaten aangesproken moeten worden.

Wat staat er onder "details".

[sanderb2001]

Ja ik had daar ook wat foto's van gemaakt maar dat leek redelijk eindeloos door te gaan dus heb ik niet alles op de foto gezet....

[sanderb2001]

Blihi schreef op dinsdag 21 december 2021 @ 11:24:
Zit die USB stekker in een hub of rechtstreeks in de laptop? Het lijkt een beetje alsof er iets misgaat bij het opvragen van het netwerk, zodat die duco tool niet weet welke apparaten aangesproken moeten worden.

Wat staat er onder "details".

Excuus, antwoord op je 1e vraag. De kabel zit rechtstreeks in de laptop

[Paling1]

Ik merk dat ik toch vrij vaak wil weten waarom mijn Ducobox op een hogere stand gaat ventileren. Elke keer even een laptop aansluiten is dan niet zo heel handig. Daar is vast wel wat handigers voor te verzinnen.
Leuk projectje voor in de kerstvakantie dus.
Nu heb ik een Wemos D1 mini en een JST-PH kabeltje aangeschaft om eens te proberen of ik het voor elkaar krijg om een website op de Wemos te hosten met daarop de gemeten waarden voor CO2, Luchtvochtigheid en temperatuur. Beetje volgens dit idee dus.
Het eerste deel (de website hosten) is inmiddels gelukt.
Nu zit ik een beetje te googlen hoe ik deel 2 voor elkaar ga krijgen, maar nu slaat de verwarring toe.

Ik kan toch gewoon de Wemos Rx, TX en GND pinnen aansluiten op de Tx, Rx en GND pinnen van de Duco? En dan via de serial port van de Wemos de in dit topic genoemde commando's uit laten voren om de waarden vervolgens op de webpage te zetten?
Ik kom met googlen namelijk elke keer voorbeelden tegen waar extra arduino's of nog meer printjes gekoppeld zijn aan de Wemos.
Ik wil dus echt alleen maar wat waarden uitlezen. Instellen doe ik wel met de laptop.

[Jesse-]

Paling1 schreef op dinsdag 21 december 2021 @ 12:32:
Ik merk dat ik toch vrij vaak wil weten waarom mijn Ducobox op een hogere stand gaat ventileren. Elke keer even een laptop aansluiten is dan niet zo heel handig. Daar is vast wel wat handigers voor te verzinnen.
Leuk projectje voor in de kerstvakantie dus.
Nu heb ik een Wemos D1 mini en een JST-PH kabeltje aangeschaft om eens te proberen of ik het voor elkaar krijg om een website op de Wemos te hosten met daarop de gemeten waarden voor CO2, Luchtvochtigheid en temperatuur. Beetje volgens dit idee dus.
Het eerste deel (de website hosten) is inmiddels gelukt.
Nu zit ik een beetje te googlen hoe ik deel 2 voor elkaar ga krijgen, maar nu slaat de verwarring toe.

Ik kan toch gewoon de Wemos Rx, TX en GND pinnen aansluiten op de Tx, Rx en GND pinnen van de Duco? En dan via de serial port van de Wemos de in dit topic genoemde commando's uit laten voren om de waarden vervolgens op de webpage te zetten?
Ik kom met googlen namelijk elke keer voorbeelden tegen waar extra arduino's of nog meer printjes gekoppeld zijn aan de Wemos.
Ik wil dus echt alleen maar wat waarden uitlezen. Instellen doe ik wel met de laptop.

Waarom doe je dat niet met de ESPEasy plugins van @amauer?

[Paling1]

@Jesse-
Daar heb ik al eens snel naar gekeken, maar ik heb het idee dat dat ontzettende overkill is voor wat ik wil.
Koppelingen naar domotica heb ik niet nodig.

[amauer]

Paling1 schreef op dinsdag 21 december 2021 @ 13:21:
@Jesse-
Daar heb ik al eens snel naar gekeken, maar ik heb het idee dat dat ontzettende overkill is voor wat ik wil.
Koppelingen naar domotica heb ik niet nodig.

Als je de gegevens nergens anders naartoe wilt sturen dan stel je geen controller in. De waarden kun je gewoon via de webpagina bekijken

[Paling1]

@amauer
Thanks! Ik ga er maar eens wat uitgebreider naar kijken...
Maar in principe zou het op de manier die ik mijn hoofd heb toch moeten werken?

[Voor 36% gewijzigd door Paling1 op 21-12-2021 14:49]

[Paling1]

@amauer
Ik zal wel wat fout doen, maar ik krijg het niet voor elkaar om jouw plugins te flashen.
Als ik '20200629 Firmware 281cde1 29-06-2020 (ESPEasy mega-20200515).bin' probeer te flashen krijg ik met de FlashESP8266 flashtool gelijk een error (flash failed)
eerst een blank.bin flashen helpt ook niet.
Ik gebruik een originele Lolin wemos d1 mini. Flashen van de laatste ESPEasy versie werkt wel, maar daar zitten jouw plugins niet bij...
Kan je me misschien een beetje op weg helpen?

[Voor 10% gewijzigd door Paling1 op 22-12-2021 10:08]

[amauer]

Lukt het wel als je de flasher gebruikt die bij de firmware zit?
https://github.com/arnema...Easy%20mega-20200515).zip

[Paling1]

amauer schreef op woensdag 22 december 2021 @ 10:19:
Lukt het wel als je de flasher gebruikt die bij de firmware zit?
https://github.com/arnema...Easy%20mega-20200515).zip

Helaas niet. Zelfde error.

[amauer]

Paling1 schreef op woensdag 22 december 2021 @ 10:24:
[...]

Helaas niet. Zelfde error.

Zou je de log in de map log willen delen?

[Paling1]

@amauer
Er wordt geen log aangemaakt.
Bij de tool uit jouw zip-file wordt er geen map logs aangemaakt.
Bij de tool van ESPEasy wel, maar de map blijft leeg...

[amauer]

Paling1 schreef op woensdag 22 december 2021 @ 10:28:
@amauer
Er wordt geen log aangemaakt.
Bij de tool uit jouw zip-file wordt er geen map logs aangemaakt.
Bij de tool van ESPEasy wel, maar de map blijft leeg...

Heb je de zip eerst uitgepakt?

[Paling1]

@amauer
Haha, natuurlijk. Daarna de .bin 1 map hoger gezet. flashtool gestart. COM3 en de .bin gekozen. Als ik dan op flash klik krijg ik gelijk een error.
Zullen we even via DM verder gaan?

[Voor 10% gewijzigd door Paling1 op 22-12-2021 10:39]

[amauer]

Paling1 schreef op woensdag 22 december 2021 @ 10:39:
@amauer
Haha, natuurlijk. Daarna de .bin 1 map hoger gezet. flashtool gestart. COM3 en de .bin gekozen. Als ik dan op flash klik krijg ik gelijk een error.
Zullen we even via DM verder gaan?

De bin dient in de map bin te staan. Kun je een printscreen delen van de foutmelding?

[Paling1]

Opgelost!
Voor de volgende die tegen dit probleem aanloopt:
Gebruik de 'ESP.Easy.Flasher.exe' in plaats van 'FlashESP8266.exe'.
Thanks @amauer !

[amauer]

sanderb2001 schreef op dinsdag 21 december 2021 @ 11:33:
Ja ik had daar ook wat foto's van gemaakt maar dat leek redelijk eindeloos door te gaan dus heb ik niet alles op de foto gezet....

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Opgelost door de nieuwste versie van de Duco Network Tool te downloaden en installeren

[Paling1]

OK, volgende dingetje:
Ik heb dus een Wemos D1 mini v3.1.0.
ESPEasy met Duco plugins geflashed, maar nu krijg ik er nog geen data uit.
In de logoutput kom ik 'serial port in use, set flag to read data later.' tegen. Dat werd in dit topic al eerder genoemd.
https://gathering.tweaker...message/67946400#67946400
Daar staat:

Een oplossing is het doorsnijden van de TX van de seriele converter. Je kan dan alleen niet meer nieuwe firmware flashen via usb.

Voordat ik de boel sloop, is dat deze?

Maakt het nog uit waar ik de boel doorsnij? Gewoon met een stanleymes ofzo?
En als je dan geen nieuwe firmware kan flashen via USB kan het dan nog wel via OTA?
Heeft een D1 mini Pro dit probleempje ook?

edit:
Update:

Toch maar even met een scalpel en een loep aan de gang gegaan... Spoortje aan de bovenkant van de rode lijn doorgesneden. Die spoortjes zijn best taai en echt heel klein! Moest een paar keer opnieuw snijden/krabben.
Maar nu werkt het!

[Voor 19% gewijzigd door Paling1 op 22-12-2021 14:34]

[amauer]

Paling1 schreef op woensdag 22 december 2021 @ 13:22:
OK, volgende dingetje:
Ik heb dus een Wemos D1 mini v3.1.0.
ESPEasy met Duco plugins geflashed, maar nu krijg ik er nog geen data uit.
In de logoutput kom ik 'serial port in use, set flag to read data later.' tegen. Dat werd in dit topic al eerder genoemd.
https://gathering.tweaker...message/67946400#67946400
Daar staat:
[...]

Voordat ik de boel sloop, is dat deze?
[Afbeelding]
Maakt het nog uit waar ik de boel doorsnij? Gewoon met een stanleymes ofzo?
En als je dan geen nieuwe firmware kan flashen via USB kan het dan nog wel via OTA?
Heeft een D1 mini Pro dit probleempje ook?

edit:
Update:

Toch maar even met een scalpel en een loep aan de gang gegaan... Spoortje aan de bovenkant van de rode lijn doorgesneden. Die spoortjes zijn best taai en echt heel klein! Moest een paar keer opnieuw snijden/krabben.
Maar nu werkt het!
[Afbeelding]

Mocht je hem later alsnog willen flashen/debuggen met usb dan kun je een 470 ohm weerstandje ertussen solderen. Als je een deel van het spoortje wegsnijdt en van de overgebleven spoortjes de laklaag eraf schraapt dan kun je een weerstand erop solderen.

[Paling1]

@amauer
Solderen wordt wel een uitdaging.... Het is allemaal wel heel klein. Dan koop ik denk ik gewoon een nieuwe...

Maar stel dat jij een update van je plugins uitbrengt, kan ik die dan OTA flashen?

[amauer]

Paling1 schreef op woensdag 22 december 2021 @ 17:21:
@amauer
Solderen wordt wel een uitdaging.... Het is allemaal wel heel klein. Dan koop ik denk ik gewoon een nieuwe...

Maar stel dat jij een update van je plugins uitbrengt, kan ik die dan OTA flashen?

Een alternatief is een USB naar seriële adapter kopen en deze verbinden met de ESP. Een nog betere optie is een goed esp8266 boardje kopen die de serial netjes heeft aangesloten via een weerstand.

De plugins werken in espeasy. Dus alle functionaliteit (ook ota) van espeasy kun je gebruiken.

[-Paul-]

Mijn Ducobox Focus heb ik aangesloten via de seriële poort. De Duco Network Tool lijkt echter niet goed te werken. Onderstaande zie ik gebeuren.

De tool stuurt:

- help /all
- CoreLogLevel 0x10
- Reset

Dan reset de box en geeft de tool aan dat er geen verbinding is.

Het lijkt een beetje op het probleem van @Tafellaken. Iemand een idee wat er aan de hand kan zijn?

code:

help /all

help /all
  -------------------------------------------------
  Command Help []
  -------------------------------------------------
  AutoHcInfo                  AUTO HEADCOUNT info
  AutoHcParaGet               AUTO HEADCOUNT get parameter values
  AutoHcParaSet a b           AUTO HEADCOUNT set parameter a (0-3) to b
  BMBReplaceInfo              BMBREPLACE Print replace info
  BMBReplaceToBmb             BMBREPLACE copy data from SD card to BMB
  BMBReplaceToSd              BMBREPLACE copy data from BMB to SD card
  BoardInfo                   BOARD info
  BoardSet a b                BOARD set subtype
  BootMode                    Reset the board into bootmode
  CommAlP2PInfo               COMM P2P Info
  CommDllDefaults             Comm DLL set register to defaults
  CommDllInfo                 Comm DLL info
  CommDllSetReg a b           Comm DLL set register a (0-46|100-107) to b
  CommInfo                    COMM info
  CommNlInfo                  Comm NL info
  CoreBufferInfo              CORE buffer info
  CoreGetError                CORE get error
  CoreInfo                    CORE info
  CoreLogLevel a              CORE set log level
  CoreQInfo                   CORE queue info
  CoreTaskInfo                CORE task info
  DataClear a                 DATAMNGR clear data
  DataDefaults                DATAMNGR load default data in RAM
  DataInfo                    DATAMNGR info
  DataRaw a                   DATAMNGR print raw data
  DataSave                    DATAMNGR save data
  FanCalib                    FAN get calibration data
  FanCalibClear               FAN clear calibration data
  FanCalibNext                FAN next calibration step
  FanCalibSet a b             FAN set k-value of valve (a) to (b)
  FanCalibStart               FAN start calibration
  FanCalibStop                FAN stop calibration
  FanGetSpeed                 FAN get speed
  FanParaGet                  FAN get parameter values
  FanParaSet a b              FAN set parameter a (0-14) to b
  FanPerformGet               FAN get performance values
  FanSetCorrection a b c d    FAN set curve correction (a=p100_spd, b=p100_q, c=p200_spd, d=p200_q)
  FanSetOutput a              FAN set PWM to a [0-0xFFFF]
  FanSetSpeedEmul a           FAN set emulated speed to a
  Help ...                    Print HELP menu
  InstallerSet a              INSTALL enter (a=1) or leave (a=0) installer mode
  IoParaGet                   IO get parameter values
  IoParaSet a b c             IO set parameter (b) of module (a) to (c)
  LogClear                    LOG clear log
  LogPrint                    LOG print log
  MpcmDllInfo                 MPCM DLL info
  Network                     NETW network table
  NetworkClear                NETW clear network (in installer mode only)
  NetwSerial                  NETW serial number table
  NetwVersion                 NETW version table
  NightBoostInfo              NIGHT BOOST Info
  NightBoostParaGet           NIGHT BOOST get parameters
  NightBoostParaSet a b       NIGHT BOOST set parameters
  NodeConfigGet a             NODE get config para's of node a
  NodeConfigSet a b c         NODE set config para b of node a to c
  NodeInfo a                  NODE info of node (a)
  NodeLoadDefaults a          NODE load defaults on node (a)
  NodeParaGet a b             NODE get para (b) of node (a)
  NodeParaList                NODE parameter list
  NodeParaSet a b c           NODE set para (b) of node (a) to (c)
  NodeReset a                 NODE reset node (a)
  NodeSaveData a              NODE save data on node (a)
  NodeSetAsso a b             NODE set asso of node a to b
  NodeSetOverrule a b         NODE set overrule of node a to b
  NodeSetParent a b           NODE set parent of node a to b
  NodeShow a b                NODE send msg to node (a) to show/hide (b)
  OneSecTaskInfo              ONE SEC task info
  OsHwm                       OS HWM
  Reset                       Perform soft reset
  RfArbitratorInfo            Get info of the RF arbitrator
  RfECoreLogLevel 0x10

Reset

[-Paul-]

Bovenstaande was met versie 3.10.4.0. Ik heb het ook nog eens geprobeerd met een oudere versie 2.0.0.0. Dat gaf het volgende resultaat: "No USB connection!"

Op de seriële poort zie ik het volgende:

code:

swversion

swversion
  16010.10.4.0
  built @ Oct  8 2019 17:20:20

[Hetisookwat]

Ik heb een ducobox 325RF uit 2012. Ik heb deze opstelling in elkaar geschroefd met deWemos. Helaas reageert deze hier niet op. Heeft iemand een idee hoe ik deze werkend kan krijgen of een alternatief?

[Paling1]

@-Paul-
Wat voor USB-serial converter heb je? Ik heb er eentje gekocht van iemand uit dit topic, en die werkte in 1 keer.

@Hetisookwat
Wat werkt er niet?
Welke versie is je Wemos?

[-Paul-]

Paling1 schreef op maandag 3 januari 2022 @ 16:34:
@-Paul-
Wat voor USB-serial converter heb je? Ik heb er eentje gekocht van iemand uit dit topic, en die werkte in 1 keer.

FTDI 1402-C, door middel van de register-hack hernoemd. De communicatie lijkt niks mis mee te zijn. Maar waarom stuurt de Duco Network Tool een reset-commando?

[Paling1]

@-Paul-
Geen idee. Ik gebruik in ieder geval dezelfde versie van de networktool (3.10.4.0)
Dat log komt uit de networktool?

[-Paul-]

Log komt van Serial Port Monitor.

[Voor 78% gewijzigd door -Paul- op 03-01-2022 17:30]

[Paling1]

Zit dat in windows? Als ik van de week tijd heb kan ik misschien even kijken wat ie bij mij zegt.

[-Paul-]

https://www.eltima.com/products/serial-port-monitor/

[Voor 66% gewijzigd door -Paul- op 03-01-2022 17:30]

[Paling1]

Kan je wel losse commando's geven via de serial port? Dus zonder de networktool op te starten.
'FanGetSpeed' bijvoorbeeld? Dan zou je toch ook response moeten krijgen?

[-Paul-]

Ja, dat werkt. Maar ik zou ook graag de Duco Network Tool gebruiken.

[Voor 67% gewijzigd door -Paul- op 03-01-2022 17:30]

[Paling1]

Dan lijkt het me toch aan het type USB-serial converter te liggen als de networktool niet werkt maar losse commando's wel.

[-Paul-]

Ik heb maar een communication print gekocht. Veel handiger dan via de seriële poort.

[Paling1]

Jammer dat de communication print niet in een normale Ducobox Silent past.
Voor een Silent Connect betaal je al snel €80,- extra en dan moet je er nog steeds een print van ±€160,- bij kopen.
Ik heb er even over nagedacht toen ik de boel ging aanschaffen, maar zoveel was het me niet waard.
Ben wel benieuwd of het een beetje werkt met de app en of je de instellingen makkelijk kan aanpassen.

[-Paul-]

Ja, wel prijzig inderdaad. Het werkt echter super. Ik stuur de boel nu aan via Home Assistant. Daarmee kan ik de sensorwaarden uitlezen en de automatische stand overrulen.

[scorpion303]

-Paul- schreef op vrijdag 7 januari 2022 @ 11:43:
Ja, wel prijzig inderdaad. Het werkt echter super. Ik stuur de boel nu aan via Home Assistant. Daarmee kan ik de sensorwaarden uitlezen en de automatische stand overrulen.

Daar sluit ik me helemaal bij aan. Toen we twee jaar geleden gingen verbouwen heb ik direct een Duco Silent Connect met communicatie print besteld. Deze is hier mooi geintegreerd met Home Assistant. Na de initiele installatie voer ik nauwelijks meer aanpassingen in de Duco configuratie door, wellicht ééntje per jaar.

Daarnaast is het wel super om realtime alle meetgegevens van de Duco CO2 en vochtsensoren te kunnen zien. Ook gebruik ik Home Assistant om de ingestelde ventilatiestand soms (tijdelijk) te overrulen.

[-Paul-]

Is er hier iemand die het Silent Plus pakket heeft genomen? Scheelt het echt in geluid? Ik overweeg het aan te schaffen, maar vind het nogal duur voor een paar stukjes schuim oid. Ik heb maar één aansluiting vrij waar het in zou moeten, misschien heeft iemand er nog ééntje over?

Anders is het wellicht mogelijk zelf iets te knutselen. Iemand hier ervaring mee?

[amauer]

-Paul- schreef op vrijdag 7 januari 2022 @ 12:24:
Is er hier iemand die het Silent Plus pakket heeft genomen? Scheelt het echt in geluid? Ik overweeg het aan te schaffen, maar vind het nogal duur voor een paar stukjes schuim oid. Ik heb maar één aansluiting vrij waar het in zou moeten, misschien heeft iemand er nog ééntje over?

Anders is het wellicht mogelijk zelf iets te knutselen. Iemand hier ervaring mee?

Ik vraag mij af of het heel veel zin heeft. Het zal wel iets aan geluid schelen. De deksel is van dun plastic, daar komt alsnog al het geluid door heen. Volgens mij kun je beter een ombouw maken met daarin geluidsisolatie.

"Het Silent Plus Pakket levert een extra akoestische demping op tot 3 dB(A)!" Dat is heel weinig gezien de kosten die je ervoor maakt.

[Voor 8% gewijzigd door amauer op 07-01-2022 13:57]

[Paling1]

@-Paul- @amauer
Ik heb dat silent pakket zelf nagemaakt.
Het scheelt echt bizar veel!
Nou heb ik maar 2 van de 7 kanalen bezet, dus scheelt het iets meer dan als je meer kanalen gebruikt.
Zie ook mijn post hier:
https://gathering.tweaker...message/69669318#69669318

Omdat ik dus 5 kanalen vrij heb zou ik 2 van die pakketten moeten hebben.
Nu was ik voor minder dan €15,- klaar...

Met 1 kanaal vrij denk ik niet dat het veel uitmaakt, maar als je zelf een stukje vlokken schuim regelt is het vast de.moeite waard...

Ik heb het overigens hier besteld.

[Voor 23% gewijzigd door Paling1 op 07-01-2022 22:47]

[Wim Leers]

1. Zijn er dingen waar je voor moet opletten om de Communication Print via Ethernet te gebruiken ipv modbus?
2. Zo te lezen is er niemand die https://homebridge.io/ gebruikt in dit topic, enkel https://www.home-assistant.io/?

[Voor 33% gewijzigd door Wim Leers op 08-01-2022 09:54]

[Marq78]

Na het lezen van dit topic doe ik verwoede pogingen om verbinding te krijgen met mijn Duco Box Silent, ik krijg echter deze melding:



Als ik op de INST knop druk gaat de box wel in Installer mode, er is dus wel iets van verbinding.

Iemand suggesties?

[amauer]

Marq78 schreef op donderdag 13 januari 2022 @ 21:11:
Na het lezen van dit topic doe ik verwoede pogingen om verbinding te krijgen met mijn Duco Box Silent, ik krijg echter deze melding:

[Afbeelding]

Als ik op de INST knop druk gaat de box wel in Installer mode, er is dus wel iets van verbinding.

Iemand suggesties?

Heb je wel de meest recente versie gedownload?
De inst knop in de Duco network tool bedoel je?

[Blihi]

De interface ziet er in ieder geval niet uit als de meest recente.

Die download pagina is wat verwarrend. Je moet versie 3 hebben via deze link: https://link.duco.eu/dnt-setup

Maar als je links op de download pagina op de 'download' knop klikt krijg je versie 2.1

[Wim Leers]

Waar kan je de Duco Communication Print het goedkoopste vinden? Het goedkoopste dat ik vind is €156.

[-Paul-]

Goedkoper is er volgens mij niet. Ik heb hem 2 weken geleden voor 149 besteld bij DeDomoticaStore, maar ik zie dat hij daar nu ook duurder is.

[Voor 62% gewijzigd door -Paul- op 14-01-2022 15:52]

[Marq78]

Blihi schreef op vrijdag 14 januari 2022 @ 08:13:
De interface ziet er in ieder geval niet uit als de meest recente.

Die download pagina is wat verwarrend. Je moet versie 3 hebben via deze link: https://link.duco.eu/dnt-setup

Maar als je links op de download pagina op de 'download' knop klikt krijg je versie 2.1

Dat was het inderdaad, het werkt, bedankt!

[Wim Leers]

Wim Leers schreef op zaterdag 8 januari 2022 @ 09:54:
1. Zijn er dingen waar je voor moet opletten om de Communication Print via Ethernet te gebruiken ipv modbus?
2. Zo te lezen is er niemand die https://homebridge.io/ gebruikt in dit topic, enkel https://www.home-assistant.io/?

Echt niemand? 😅

[Wim Leers]

-Paul- schreef op vrijdag 14 januari 2022 @ 15:51:
Goedkoper is er volgens mij niet. Ik heb hem 2 weken geleden voor 149 besteld bij DeDomoticaStore, maar ik zie dat hij daar nu ook duurder is.

Dank voor de sanity check!

[scorpion303]

Wim Leers schreef op zaterdag 15 januari 2022 @ 07:57:
[...]

Echt niemand? 😅

Verbinden met de comminication print via ethernet is nogal standaard, Hij krijgt netjes een IP adres via DHCP. Geen wachtwoord nodig. De API is niet in staat om heel veel verzoeken op exact hetzelfde moment af te handelen, maar herstelt zichzelf na een mislukte REST call wel weer. De oplossing is te proberen om API verzoeken een beetje te spreiden met enkele seconden ertussen. Dit werkt hier al ruim 1,5 jaar prima. Ik maak ~15 API calls per 120 seconden. Ik heb het systeem volgens mij nooit hoeven herstarten.

Ik heb hier inderdaad alleen maar mensen gezien die hem aan home-assistant koppelen. Geen idee of/hoe andere home domotica systemen ook werken. Waarschijnlijk wel, want het zijn standaard API/REST calls. Voor home assistant liggen er echter al wat regeltjes code klaar die je zo kunt copy-pasten.
