Loxone bedrade en draadloze smarthomes

[HammieDuDe]

HammieDuDe schreef op vrijdag 26 september 2025 @ 17:07:
[...]


Mmm dit heeft te maken met destijds, toen ze de Energie stroom monitor hebben "geïntroduceerd" kon men met behoud van de historie het blok omzetten/converteren, toen hebben ze dus ook die connecties gemaakt. Maar daar zal het waarschijnlijk mis zijn gegaan.

Ik heb de waardes/gegevens nu rechtstreeks aan het Producent en Net blok gehangen, zal dan binnenkort de Energie monitor ook wel wegtikken, beetje dubbelop

Even de tijd geven om te kijken of het blok nu weer gaat doen wat hij moet doen.

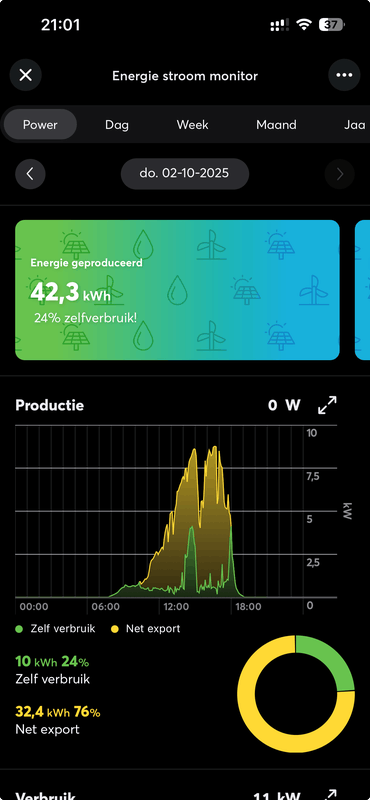

Hoe het precies weet ik niet, maar ik heb de Energie Monitor ( het oude blok ), nu van alle ingangen af gehaald en het blok helemaal verwijdert uit mijn programma, en tadaa... opeens werkt de Energie Stroom monitor nu ook goed en geeft nu netjes mijn export/import weer en de hoeveelheid eigen gebruik.



Werk aan de winkel betreft de Peblar.

Weinig tijd de laatste tijd gehad en de Peblar na de integratie maar even "dom" op óf 4,1kW of 11kW standen in de app gezet ( niet dynamisch nog ). En dit werkt prima, ben al wel blij met de mogelijkheden nu:




Ik heb trouwens voor Peblar nu een template aangemaakt ( had ik belooft aan Peblar ), die heb ik opgestuurd naar Loxone, ook al bericht gehad dat ze hem gaan aanbieden in de public Libary.

Nog even het antwoord van Peblar trouwens over het laadvermogen instellen. Allereerst hadden ze mijn vraagstelling niet helemaal begrepen en een duidelijker antwoord gegeven voor behoud van de relais:

Met betrekking tot de stroominstelling:

Wanneer de stroom wordt ingesteld onder 6 A, stopt de EV met laden. De relais in de lader schakelen open en de contactor in de EV schakelt eveneens open. Dit zijn fysieke componenten met een beperkte levensduur, en herhaald schakelen zal uiteindelijk slijtage veroorzaken.

De aanbevolen werkwijze is om de stroom tijdelijk te laten “zweven” op 6 A, zelfs wanneer er onvoldoende stroom beschikbaar is (bijvoorbeeld op bewolkte dagen). Op die manier blijven de relais en de contactor van de EV gesloten, wat hun levensduur verlengt.

Dan mijn vraag over "hoe vaak is het mogelijk/gezond" om het vermogen tussen de 6000mA en 16000mA ( in mijn geval ) te wisselen:

Om te antwoorden: je kunt deze waarde zo vaak aanpassen als je wilt. Het voertuig past zich echter slechts één keer per 10 seconden aan, dus vaker wijzigen heeft geen extra effect.

Dan nog, ga ik hem op een minuut zetten ( voor mijn gevoel ).

[MrN86]

Heel erg bedankt iedereen voor de feedback op mijn vorige vraag.

Ik ben nu verder aan het puzzelen voor de verlichting. Ik zal hoofdzakelijk 24V verlichting gebruiken.
Na me heel wat in te lezen heb ik geleerd dat het in het oog houden van de spanningsval een belangrijke parameter is.

Stel volgend scenario:
- Loxone voeding: 24 V, 4,2 A
- RGBW 24V Dimmer Tree in de zekeringskast
- Kabel tussen dimmer en ledstrip: 2,5 mm²
- Lengte kabel: 40 m
- Tunable white ledstrip van 5m = 60W.
Dit zou resulteren in een spanningsval van 1,4V.
Is het dan een oplossing om de output van de voeding te verhogen naar 25,4V? Of is dit niet aan te raden?

Een andere oplossing is een decentrale voeding met een RGBW 24V Compact Dimmer Tree te gebruiken. Nadeel is dat de decentrale voeding en dimmer moeten weggewerkt worden. Ik zou daarom liever opteren om alles centraal te plaatsen. Ik heb echter enkel ervaring met klassieke "domme" 230V installaties en ben dan ook benieuwd naar jullie inzichten.

Als ik voor de decentrale oplossing zou kiezen, moet voor de decentrale voeding de GND-uitgang dan ook weer verbonden worden met de randaarde?

[giwain]

Gwaihir schreef op donderdag 2 oktober 2025 @ 18:41:
[...]

Als je een C-curve bedoelt, moet je dat m.i. wel vermelden; B is de standaard.

Op inschakelstroom maakt dat niet uit, maar met die piekstroom is de kans dat je het redt wel beter.

(Blijf 't overigens beleefd met je oneens, om de door @Pulse_ net al genoemde redenenen.)

Dan is dat een verschil tss NL-BE, want in BE is C curve standaard.

[Gwaihir]

MrN86 schreef op donderdag 2 oktober 2025 @ 21:30:
- Tunable white ledstrip van 5m = 60W.
Dit zou resulteren in een spanningsval van 1,4V.
Is het dan een oplossing om de output van de voeding te verhogen naar 25,4V? Of is dit niet aan te raden?

Ja, deels. Dat is voor zover ik weet exact waarom die output wat omhoog kan .

Maar die 60W, is dat inderdaad het doorsnee verbruik, op de meest gebruikelijke instelling van de strip, of ben je uitgegaan van het opgegeven maximum? Dan regel je vermoedelijk nl. wat hoog af. Je kunt het ding plaatsen, de spanning bij de strip meten (terwijl hij op je meest gebruikelijke instelling staat) en dan bijregelen totdat je 24V meet .

Een andere oplossing is een decentrale voeding met een RGBW 24V Compact Dimmer Tree te gebruiken. Nadeel is dat de decentrale voeding en dimmer moeten weggewerkt worden. Ik zou daarom liever opteren om alles centraal te plaatsen. Ik heb echter enkel ervaring met klassieke "domme" 230V installaties en ben dan ook benieuwd naar jullie inzichten.

Herkenbaar dilemma voor mij en nog niet opgelost. Hoop dat er meer reacties komen alhier .

Die 1,4V x de stroom is nl. wel echt verlies, warmteontwikkeling. Aan de andere kant is ingewikkelder maken en meer voedingen (met ook elk een eigen 'goede' range) niet per definitie handiger of zelfs zuiniger.

Als ik voor de decentrale oplossing zou kiezen, moet voor de decentrale voeding de GND-uitgang dan ook weer verbonden worden met de randaarde?

Een kring die (uitsluitend) verlichting voedt hoeft nergens aan gekoppeld te worden.

Koppeling met de aarde is voor speciale situaties. Van alle voedingen die voor meet- en stuursignalen gebruikt worden, moet de GND onderling gekoppeld zijn. (Wellicht is dat bij jou via aarde gedaan?) Heb je bijvoorbeeld een digitale ingang 0 / 24V dan is dat betekenisloos als het 0V punt niet tussen zender en ontvanger gedeeld wordt, om maar helemaal niet te spreken over de (on)bruikbaarheid van een 0-10V analoog regelsignaal.

[Voorbeeld: ik heb enkele sensoren aangesloten op analoge ingangen (0-10V) die worden gevoed met een 5V voeding, een andere voeding dan de 24V die de miniserver gebruikt dus. Die voedingen zitten met GND aan elkaar.]

[ Voor 4% gewijzigd door Gwaihir op 06-10-2025 15:20 ]

[K!K]

Zijn er hier mensen die een Roborock of vergelijkbaar apparaat via de Loxone Matter ingraties aansturen?
Zo ja zou je eens wat informatie willen delen over hoe en wat? eventueel wat screenshots?

[lanticster]

MrN86 schreef op donderdag 2 oktober 2025 @ 21:30:
Heel erg bedankt iedereen voor de feedback op mijn vorige vraag.

Ik ben nu verder aan het puzzelen voor de verlichting. Ik zal hoofdzakelijk 24V verlichting gebruiken.
Na me heel wat in te lezen heb ik geleerd dat het in het oog houden van de spanningsval een belangrijke parameter is.

Stel volgend scenario:
- Loxone voeding: 24 V, 4,2 A
- RGBW 24V Dimmer Tree in de zekeringskast
- Kabel tussen dimmer en ledstrip: 2,5 mm²
- Lengte kabel: 40 m
- Tunable white ledstrip van 5m = 60W.
Dit zou resulteren in een spanningsval van 1,4V.
Is het dan een oplossing om de output van de voeding te verhogen naar 25,4V? Of is dit niet aan te raden?

Een andere oplossing is een decentrale voeding met een RGBW 24V Compact Dimmer Tree te gebruiken. Nadeel is dat de decentrale voeding en dimmer moeten weggewerkt worden. Ik zou daarom liever opteren om alles centraal te plaatsen. Ik heb echter enkel ervaring met klassieke "domme" 230V installaties en ben dan ook benieuwd naar jullie inzichten.

Als ik voor de decentrale oplossing zou kiezen, moet voor de decentrale voeding de GND-uitgang dan ook weer verbonden worden met de randaarde?

My 2 cents:
Je zal al de 3 geleiders gebruiken, inclusief yellow/green in de 3g2.5, want tunable white heeft er 3 nodig. (Planning foutje ? Kan gebeuren.) Hou het netjes, doe toch minstens ander kleur krimpkous rond de y/g geleider aan beide zijden.
Zal wel lukken, voor 60watt. Doe eventueel 1 volt omhoog, zoals je reeds aangeeft.
Spanningsval zal iets lager zijn. Mits je 3 geleiders hebt.

Stel, een decentrale voeding,
Ik zou de minus niet verbinden met de randaarde. Wel de voeding ingang. Eventueel voor het filter. Men stelt wel de voedingen met de 0v met elkaar te verbinden. Maar om daarvoor terug te keren naar de kast ? Nee.

[MrN86]

lanticster schreef op maandag 6 oktober 2025 @ 15:22:
[...]


My 2 cents:
Je zal al de 3 geleiders gebruiken, inclusief yellow/green in de 3g2.5, want tunable white heeft er 3 nodig. (Planning foutje ? Kan gebeuren.) Hou het netjes, doe toch minstens ander kleur krimpkous rond de y/g geleider aan beide zijden.
Zal wel lukken, voor 60watt. Doe eventueel 1 volt omhoog, zoals je reeds aangeeft.
Spanningsval zal iets lager zijn. Mits je 3 geleiders hebt.

Stel, een decentrale voeding,
Ik zou de minus niet verbinden met de randaarde. Wel de voeding ingang. Eventueel voor het filter. Men stelt wel de voedingen met de 0v met elkaar te verbinden. Maar om daarvoor terug te keren naar de kast ? Nee.

Bedankt!

Wat is eigenlijk de best practice voor bekabeling tunable white. 5 geleiders is wat stom, anderzijds de groen/gele geleider gebruiken is ook niet ideaal.

[lanticster]

Wat courant / beschikbaar / betaalbaar is. Brandveilige installatie kabel, CCA. Je had kunnen een 4g2.5 gebruiken. (Voor rgb, rgbw,... gebruik ik 5g, 7g, ...)
Maar normaal kom je hier goed mee weg, y/g gebruiken. De (Belgische) keurder negeert laagspanning.
