Domotica met plc's

[Deleon78]

.

[Voor 99% gewijzigd door Deleon78 op 26-07-2021 15:43]

[TLDNL]

Wat ook nog een optie zou kunnen zijn is een Wago PLC met 230V ingangsmodules (753-440, 750-405 en/of 753-405). Ofwel relais gebruiken met een 230V spoelspanning die vervolgens een standaard 24V Digital Input module aanspreken. Voordeel hiervan is dat je PLC en modules wat beter beschermt zijn tegen overspanning.

[Deleon78]

.

[Voor 99% gewijzigd door Deleon78 op 26-07-2021 15:43]

[Ethirty]

Schakelaar A zit op aansluiting 1 van de module.
Als aansluiting 1 gesloten wordt, doe actie B.

Schakelaar X zit op aansluiting 7 van de module.
Als aansluiting 7 gesloten wordt, doe actie Y.

Die logica zit in de PLC, jij moet alleen eenmalig nadenken en ingeven welke schakelaar waar aangesloten zit.

Dit is overigens denk ik wel heel erg versimpeld, maar dat was volgens mij ook de vraag.

[Deleon78]

.

[Voor 99% gewijzigd door Deleon78 op 26-07-2021 15:43]

[Ethirty]

Dat is waar jouw kennis komt kijken, dat vertel je de plc allemaal. Die doet standaard hélemaal niks als je op de knop drukt.

Of je schrijft die functies zelf, of je lift mee op het harde werk van anderen hier.

Vandaar dat ik al aangaf dat het voor mij te ingewikkeld werd, ik snap de programmeertaal onvoldoende.

[MichVw]

Deleon78 schreef op vrijdag 5 maart 2021 @ 11:32:
Hmm herkent die plc module dan ook of het een puls of een longpress is? In verband met het dimmen van de verlichting.
Stel hij herkent het, dan geeft de PLC dus de puls of de longpress door aan de 24v digital input, waar de daadwerkelijke dimmers of schakelbare wcd’s op zitten aangesloten?
Die 24v kan je softwarematig instellen dat als input 1 een puls krijgt, dat dimmers 2 en 4 aangaan?

Zeker mogelijk & ingebakken in m'n project (dat nog eens MQTT ondersteund ook voor control met bv home assistant):
https://github.com/Michie...e/HomeAutomation.CoDeSys3

Ik zou voorstellen dat je hier eens door de documentatie gaat.
Zoals hier word aangegeven moet je met bovenstaande wel je handen "vuil" maken aan het programmeren van een PLC.

[TLDNL]

Wat eventueel ook nog een mogelijkheid is indien Javascript meer binnen je bereik ligt om het project in Node-Red te maken en dan de PLC via Modbus/TCP te pollen. Dan is de instap wellicht wat kleiner.

Dan gebruik je de PLC in feite alleen voor de IO's.

[Voor 12% gewijzigd door TLDNL op 05-03-2021 13:56]

[bartvb]

Je zal eerst duidelijk moeten krijgen wat je wil. Hoeveel tijd, geld en kennis heb je beschikbaar? Hoe belangrijk is de WAF, hoe belangrijk vind je betrouwbaarheid, hoe belangrijk is de staat van je woning bij verkoop.

Ik ben in de afgelopen jaren opgeschoven van PLC (lage kosten, heel veel tijd en zelf bouwen) naar Loxone (lage kosten, veel bedrading, makkelijker bouwen, iets minder flexibel) naar KNX + iets als Node Red/Home Assistant (hogere kosten, makkelijker aanleggen en basis betrouwbaar/werkend krijgen, veel flexibiliteit in extra lagen met intelligentie).

Die afweging is voor iedereen anders. Het lijkt er bij jou op dat alle opties (PLC/Loxone/KNX) nog open liggen. Wat Loxone betreft heb ik een paar dagen terug dit geschreven:
bartvb in "[KNX] - Huis en Gebouwautomatisering / Domotica"

Speelt bij mij ook mee dat in de afgelopen jaren er twee kinderen bij zijn gekomen Die zijn nogal van invloed op de tijd die beschikbaar is voor hobbyprojecten...

[Deleon78]

.

[Voor 99% gewijzigd door Deleon78 op 26-07-2021 15:43]

[Roekeloos]

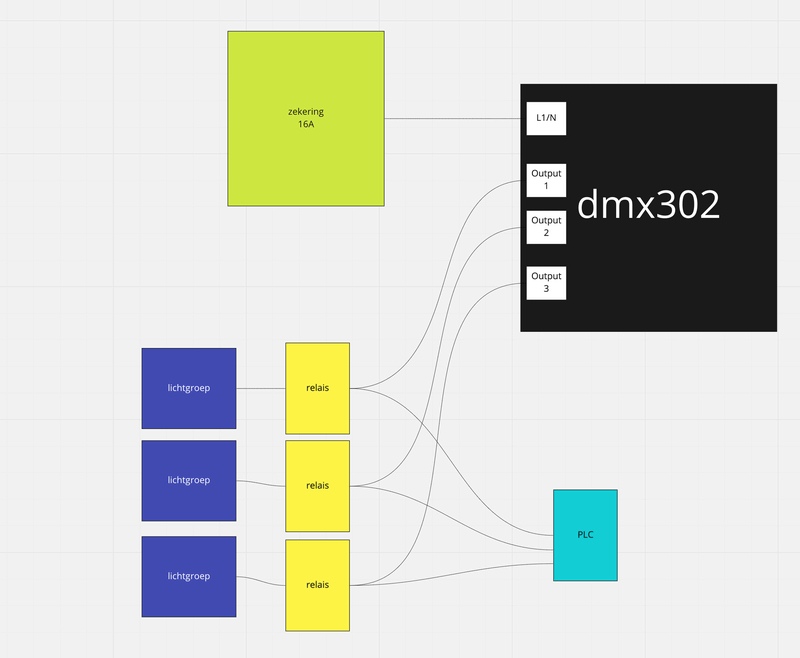

Ik heb de boel nu draaiend met een 6-tal (18 kanalen) DMX302 dimmers. Op basis van jullie tips L en N omgedraaid (ik heb gedimde en niet gedimde stopcontacten die op dezelfde nul zitten) en het werkt, maar daar is het ook mee gezegd. Gloeilampen dimmen gaat goed, maar 230V LED dimmen (ik heb nu eenmaal armaturen waar die lampen in zitten) levert een hoop geflikker op en soms ineens een heel felle flits. Ik weet niet precies hoe dat zit met fase aan/afsnijding, maar dit werkt in ieder geval niet lekker samen.

Ik wil me graag oriënteren op de S1-DR, maar hoe zijn jullie ervaringen i.c.m. 230V LED? Ook suggesties voor andere DMX dimmers zijn welkom; hoeft niet perse DIN mount te zijn.

[Rob Z]

@Roekeloos Het is een open deur, maar die 230V LED armaturen zijn als 'dimbaar' gespecificeerd?

[Roekeloos]

@Rob Z :-) jazeker!

[DomiGijzen]

Roekeloos schreef op woensdag 7 april 2021 @ 21:09:
Ik heb de boel nu draaiend met een 6-tal (18 kanalen) DMX302 dimmers. Op basis van jullie tips L en N omgedraaid (ik heb gedimde en niet gedimde stopcontacten die op dezelfde nul zitten) en het werkt, maar daar is het ook mee gezegd. Gloeilampen dimmen gaat goed, maar 230V LED dimmen (ik heb nu eenmaal armaturen waar die lampen in zitten) levert een hoop geflikker op en soms ineens een heel felle flits. Ik weet niet precies hoe dat zit met fase aan/afsnijding, maar dit werkt in ieder geval niet lekker samen.

Ik wil me graag oriënteren op de S1-DR, maar hoe zijn jullie ervaringen i.c.m. 230V LED? Ook suggesties voor andere DMX dimmers zijn welkom; hoeft niet perse DIN mount te zijn.

Hier de gelijke situatie. L+N omgedraaid en dezelfde symptomen.

• Flikkeren: Zeker op laag stand een constante flikker die ik zie maar niet iedereen. Fel/zwak maakt niks uit.
• Daarnaast flikkeren ze afentoe kortstondig zodanig dat iedereen het ziet. 1 op de zoveel keer in combinatie met een flits. Hierbij heb ik het idee dat het vaker gebeurd bij flink dimmen.

Het eerste merk ik bij alle lampen op deze dimmers. Het tweede wel op de spots maar nier op de led filament lampen. Volgens mij zijn allebei vergelijkbaar qua techniek dus ik snap het niet helemaal. Wel worden beide door een andere dimmer aangestuurd. Heb ze eens gewisseld maar blijft hetzelfde.
Uiteraard zijn alle lampen geschikt voor dimmen.

Heb er twee verklaringen voor.

• Het contsante geflikker dat ik zie maar niet iedereen komt door de frequentie. Is gewoon laag bij deze dimmers. Soms werk ik in de keuken waar deze dimmers hun werk doen. Webcam vangt dit zeer nadrukkelijk op. HUE spots en 24V sports via eldoled dimmers hebben dat niet.
• De afentoe sterke flikker/flits komt naar mijn idee door een storing op het waardoor deze dimmers zich verslikken. Ik heb dit vermoeden omdat we dit ook op andere 230V halogeen gedimde spots hebben. Daar zitten standaard gira inbouwdimmers. In tijden dat buren naast maar andere straat ettelijke huizen verderop aan het klussen waren met zware apparatuur, was het duidelijk zichtbaar dat daar een relatie in zit.

Herkenbaar. Ik ben ieder geval ook op zoek naar een andere oplossing.

[matthijs33]

Roekeloos schreef op woensdag 7 april 2021 @ 21:09:
Ik wil me graag oriënteren op de S1-DR, maar hoe zijn jullie ervaringen i.c.m. 230V LED? Ook suggesties voor andere DMX dimmers zijn welkom; hoeft niet perse DIN mount te zijn.

Ik heb onlangs 2 DMX302 dimmers vervangen voor 3 S1-DR dimmers, naar mijn gevoel dimmen die iets beter, maar is zeker niet perfect.

Ik heb ook nog deze White Wing dimmers zitten bekijken.
Deze zijn wel iets prijziger, maar geven misschien wel een beter resultaat, ik heb er geen ervaring mee.

[Roekeloos]

matthijs33 schreef op donderdag 8 april 2021 @ 16:25:
[...]


Ik heb onlangs 2 DMX302 dimmers vervangen voor 3 S1-DR dimmers, naar mijn gevoel dimmen die iets beter, maar is zeker niet perfect.

Ik heb ook nog deze White Wing dimmers zitten bekijken.
Deze zijn wel iets prijziger, maar geven misschien wel een beter resultaat, ik heb er geen ervaring mee.

Volgensmij zit een deel van het probleem/oplossing in dat leading/trailing edge verhaal. Hoe een DMX302 dat doet is niet te vinden. Bij de White Wing (@matthijs33 bedankt voor de suggestie!) is dit trailing edge. Bij een S1-DR blijkt dit volgens de documentatie instelbaar, dus ik ben heel benieuwd hoe dit bij anderen uitpakt.

[TLDNL]

Je zou anders ook SRS Dimmers kunnen proberen. Deze is speciaal gemaakt om LED te dimmen.
https://www.podiumtechniek.nl/led-dimmer-4-kanaals.html

[Robbiedobbie]

Roekeloos schreef op donderdag 8 april 2021 @ 18:11:
[...]


Volgensmij zit een deel van het probleem/oplossing in dat leading/trailing edge verhaal. Hoe een DMX302 dat doet is niet te vinden.

Een DMX302 is ook trailng edge voor zover ik kan vinden. Ik meen me overigens ook te herinneren dat ik eerder in dit topic meer mensen heb gezien waar een DMX302 vrij snel kapot ging.

[Roekeloos]

Robbiedobbie schreef op donderdag 8 april 2021 @ 19:26:
[...]

Een DMX302 is ook trailng edge voor zover ik kan vinden. Ik meen me overigens ook te herinneren dat ik eerder in dit topic meer mensen heb gezien waar een DMX302 vrij snel kapot ging.

Als dat inderdaad zo zou zijn, schiet ik met een overstap naar de S1-DR weinig op.

matthijs33 schreef op donderdag 8 april 2021 @ 16:25:
[...]


Ik heb onlangs 2 DMX302 dimmers vervangen voor 3 S1-DR dimmers, naar mijn gevoel dimmen die iets beter, maar is zeker niet perfect.

Ik heb ook nog deze White Wing dimmers zitten bekijken.
Deze zijn wel iets prijziger, maar geven misschien wel een beter resultaat, ik heb er geen ervaring mee.

Ziet er interessant uit! Ik kan geen info over prijzen en levering vinden. Heb je contact met ze gehad?

TLDNL schreef op donderdag 8 april 2021 @ 18:53:
Je zou anders ook SRS Dimmers kunnen proberen. Deze is speciaal gemaakt om LED te dimmen.
https://www.podiumtechniek.nl/led-dimmer-4-kanaals.html

Ik ben nog wel een paar opties meer tegengekomen uit de showtechniek, maar dit is toch wel even een heel andere prijsklasse. Een S1-DR kost maximaal een tientje per kanaal. Ik ben best bereid om een paar keer zoveel uit te geven, maar dit soort apparaten kost 10x zoveel.

[matthijs33]

Roekeloos schreef op zondag 11 april 2021 @ 22:53:


Ziet er interessant uit! Ik kan geen info over prijzen en levering vinden. Heb je contact met ze gehad?

Ik heb geen contact gehad, in deze thread staat wat meer info.

prijzen liggen rond de £250 +VAT (+shipping) voor het 16 channel model.

[Femme]

Roekeloos schreef op woensdag 7 april 2021 @ 21:09:
Ik heb de boel nu draaiend met een 6-tal (18 kanalen) DMX302 dimmers. Op basis van jullie tips L en N omgedraaid (ik heb gedimde en niet gedimde stopcontacten die op dezelfde nul zitten) en het werkt, maar daar is het ook mee gezegd. Gloeilampen dimmen gaat goed, maar 230V LED dimmen (ik heb nu eenmaal armaturen waar die lampen in zitten) levert een hoop geflikker op en soms ineens een heel felle flits. Ik weet niet precies hoe dat zit met fase aan/afsnijding, maar dit werkt in ieder geval niet lekker samen.

Ik wil me graag oriënteren op de S1-DR, maar hoe zijn jullie ervaringen i.c.m. 230V LED? Ook suggesties voor andere DMX dimmers zijn welkom; hoeft niet perse DIN mount te zijn.

De DMX302 en S1-DR werken bij mij beide goed in combinatie met dimbare led-lampen van Philips. Met z-wave dimmers heb ik vaak gezeik maar dit werkt gewoon goed.

Enige probleem is dat de DMX302's stuk gaan na een jaar of drie. Hopelijk is de S1-DR betrouwbaar. Qua bouw van de behuizing vind ik het flutdingen maar er zitten wel heatsinks in die de DMX302 niet heeft. Hopelijk zorgt dat voor een hogere levensduur.

[MichVw]

@Femme , voor zover ik verstaan heb stuur jij je vloerverwarming aan met een simpel aan/uit signaal dat ervoor zorgt dat het thermisch ventiel open gaat als de temperatuur net onder de gevraagde temperatuur gaat en toe als de gevraagde temperatuur net boven de gevraagde temperatuur.

Heb je ook iets voorzien met een buitenvoeler om efficienter te verwarmen (of net niet te verwarmen als dat niet nodig is)? Hoe gedraagd je thermostaat zich doorheen de seizoenen?

[em925]

Heeft iemand de 12 channels versie van s1-dr getest?

https://www.aliexpress.com/item/32887093032.html

[matthijs33]

em925 schreef op donderdag 15 april 2021 @ 13:13:
Heeft iemand de 12 channels versie van s1-dr getest?

https://www.aliexpress.com/item/32887093032.html

Die is niet voor 230v maar voor led strips van 12/24v

[Rob Z]

Met welk interval sturen jullie een bericht naar een DMX dimmer?
100ms ofzo? Of helemaal niet meer zodra het setpoint naar wens is?

[TLDNL]

De DMX refresh rate is 44 Hz of 23ms.

https://en.wikipedia.org/wiki/DMX512#Timing

Hoe hoger de refresh rate hoe mooier een armatuur reageert. Zeker bij langere fade tijden.

[Kanze]

Ik heb wat problemen met OSCAT_BUILDING.CLICK en OSCAT_BUILDING.CLICK_MODE in de zin dat vrij vaak SINGLE, DOUBLE, of TRIPLE clicks niet geregistreerd worden zoals het hoort. Soms wel, soms niet, ik krijg er geen kop of staart aan.

Nog iemand dit probleem?

[Roekeloos]

Met de overstap van Dmx302 naar S1-DR zijn al mijn problemen verdwenen. Geen flikkerende leds meer, geen plotselinge flitsen. Zelfs op de standaard instellingen; switchen tussen leading/trailing edge en minimale dimwaarde zou nog meer verbetering kunnen geven.

[Roekeloos]

En nog een hulpvraag. Ik wil de temperatuur in alle ruimtes kunnen meten om daarmee de vloerverwarming te kunnen naregelen. Ik heb overal DS18B20 sensoren achter schakelaars zitten en heb daar CAT6 UTP kabels naartoe liggen, die steeds max 10-15 meter lang zijn. Mijn plan was om dit alles in bus topologie te gaan voeren, dus een data-ader naar de sensor toe én retour. Ik heb een 1-wire hub als basis. Uiteindelijk wil ik ongeveer 10 sensoren aansluiten.

Het probleem waar ik tegenaan loop: 1 t/m 5 sensoren werken uitstekend. Iedere sensor daarna wordt niet herkend. Ik heb ook verschillende combinaties geprobeerd om uit te sluiten dat het aan een specifieke sensor of kabel ligt, maar boven de 5 sensoren houdt het gewoon op.

Ik ben bekend met deze documentatie, maar eerlijk gezegd gaat mij dit de pet een beetje te boven. Wat zijn jullie ervaringen? Hoe hebben jullie een betrouwbaar netwerk gebouwd?

[tsjoender]

Kanze schreef op woensdag 21 april 2021 @ 22:50:
Ik heb wat problemen met OSCAT_BUILDING.CLICK en OSCAT_BUILDING.CLICK_MODE in de zin dat vrij vaak SINGLE, DOUBLE, of TRIPLE clicks niet geregistreerd worden zoals het hoort. Soms wel, soms niet, ik krijg er geen kop of staart aan.

Nog iemand dit probleem?

Geen ervaring met die specifieke software, maar kan het aan de debounce tijd liggen? Zelf heb ik wel eens iets gebouwd met de bounce2 library en Gira 15500 pulsdrukkers en dan bleek de default 50ms debounce tijd voor die schakelaars onbetrouwbaar te werken. Als ik daar 80ms van maakte werkte het feilloos.

[Kanze]

tsjoender schreef op vrijdag 30 april 2021 @ 20:01:
[...]


Geen ervaring met die specifieke software, maar kan het aan de debounce tijd liggen? Zelf heb ik wel eens iets gebouwd met de bounce2 library en Gira 15500 pulsdrukkers en dan bleek de default 50ms debounce tijd voor die schakelaars onbetrouwbaar te werken. Als ik daar 80ms van maakte werkte het feilloos.

Ik heb momenteel m'n eigen function block geschreven, een soort van flip-flop, zonder enige debounce logica erin. Zal eens kijken of ik met een eigen timer kan werken.

[Voor 8% gewijzigd door Kanze op 03-05-2021 09:06]

[Rob Z]

Roekeloos schreef op vrijdag 30 april 2021 @ 18:11:
En nog een hulpvraag. Ik wil de temperatuur in alle ruimtes kunnen meten om daarmee de vloerverwarming te kunnen naregelen. Ik heb overal DS18B20 sensoren achter schakelaars zitten en heb daar CAT6 UTP kabels naartoe liggen, die steeds max 10-15 meter lang zijn. Mijn plan was om dit alles in bus topologie te gaan voeren, dus een data-ader naar de sensor toe én retour. Ik heb een 1-wire hub als basis. Uiteindelijk wil ik ongeveer 10 sensoren aansluiten.

Het probleem waar ik tegenaan loop: 1 t/m 5 sensoren werken uitstekend. Iedere sensor daarna wordt niet herkend. Ik heb ook verschillende combinaties geprobeerd om uit te sluiten dat het aan een specifieke sensor of kabel ligt, maar boven de 5 sensoren houdt het gewoon op.

Ik ben bekend met deze documentatie, maar eerlijk gezegd gaat mij dit de pet een beetje te boven. Wat zijn jullie ervaringen? Hoe hebben jullie een betrouwbaar netwerk gebouwd?

Kan die voeding van Esera meerdere groepen van sensoren aan?
Zo ja dan zou je met 3x 3 sensoren ook uitkomen?

[joostboot]

Roekeloos schreef op vrijdag 30 april 2021 @ 18:11:
En nog een hulpvraag...
Het probleem waar ik tegenaan loop: 1 t/m 5 sensoren werken uitstekend. Iedere sensor daarna wordt niet herkend. Ik heb ook verschillende combinaties geprobeerd om uit te sluiten dat het aan een specifieke sensor of kabel ligt, maar boven de 5 sensoren houdt het gewoon op.

Hier in huis hebben we tientallen meters kabel met in totaal 22 sensors geïnstalleerd. In een stervorm, dus de data-ader komt niet weer terug. De standaard pull-up weerstand van de Esera was bij lange niet genoeg om het netwerk stabiel te krijgen (zit 4.7k Ohm in de 1-wire hub meen ik of misschien zelfs actieve pullup oid). Wij hebben daarom zelf extra pullup weerstand geplaatst en kwamen uiteindelijk uit rond de 1k.

Deze waarde hebben we bepaald door eerst gewoon te proberen met een oscilloscoop erbij. Niet perse een waarde die je dus over kunt nemen, maar je kan wel experimenteren met andere pull-up als je een beetje weet wat je doet en dat kan het 'bereik' van je 1-wire netwerk aanzienlijk doen toenemen.

Overigens zijn we uiteindelijk gestopt de Esera hardware te gebruiken omdat ik de implementatie omslachtig vond en gebruiken we nu een esphome module als DIY 1-wire gateway.

[TLDNL]

Beste Mensen,

Ik ben aan het kijken om Dalcnet drivers te kopen.
De DLD1248-4CC-DMX
https://www.dalcnet.com/en/DMX/15629-DLD1248-4CC-DMX

en de DLD1248-4CV-DMX
https://www.dalcnet.com/en/DMX/15677-DLD1248-4CV-DMX

Nou blijkt dat de kortingen enorm oplopen wanneer ik er meer bestel. Heeft iemand van jullie nog drivers nodig? En is het wellicht interessant om een gezamenlijke inkooporder te plaatsen?

Ik hoor graag wanneer je interesse hebt.

Hartelijke groet,
Jan

PS: Indien dit niet toegestaan is met de forumregels o.i.d. dan hoor ik het graag en zal ik het bericht verwijderen.

[Rob Z]

@TLDNL Geen antwoord op je vraag, maar voor dimmen met constante spanning is deze wellicht interessant https://www.thewillows.nl...h-resolution-dinrail.html .
Dat is 9 kanalen van 10A op 16bit voor €124,20 excl.
(die had ik zelf moeten hebben, hoewel de 8bits het hier prima doet)

[Kanze]

Rob Z schreef op dinsdag 18 mei 2021 @ 11:05:
@TLDNL Geen antwoord op je vraag, maar voor dimmen met constante spanning is deze wellicht interessant https://www.thewillows.nl...h-resolution-dinrail.html .
Dat is 9 kanalen van 10A op 16bit voor €124,20 excl.
(die had ik zelf moeten hebben, hoewel de 8bits het hier prima doet)

Ik heb een tijdje geleden met die mensen contact gehad over mail. Ze adverteren 10A PWM dimming op een dimmer die voorzien is voor een DIN-rail montage. Effectief gaat dat ding bij de gebruiker dus eindigen in de elektrische kast.

Men kon mij geen enkel document verschaffen rond spectrale analyse van die dimmer. Staat vast dat als je dat ding in je kast monteert en je strips zitten meters verderop je van je huis in effect één groot radiostation maakt.

Dat hoeft geen probleem te zijn. Maar besef wel waar je aan begint.

[TLDNL]

Rob Z schreef op dinsdag 18 mei 2021 @ 11:05:
@TLDNL Geen antwoord op je vraag, maar voor dimmen met constante spanning is deze wellicht interessant https://www.thewillows.nl...h-resolution-dinrail.html .
Dat is 9 kanalen van 10A op 16bit voor €124,20 excl.
(die had ik zelf moeten hebben, hoewel de 8bits het hier prima doet)

Dank voor de tip.
Ik heb voornamelijk Constant Current drivers nodig en maar een 4 kanaals Constant Voltage driver.
Dalcnet staat erg hoog aangeschreven in de "professionele" wereld. Vandaar dat ik toch voor dat merk ga.

[TLDNL]

Kanze schreef op dinsdag 18 mei 2021 @ 13:02:
[...]


Ik heb een tijdje geleden met die mensen contact gehad over mail. Ze adverteren 10A PWM dimming op een dimmer die voorzien is voor een DIN-rail montage. Effectief gaat dat ding bij de gebruiker dus eindigen in de elektrische kast.

Men kon mij geen enkel document verschaffen rond spectrale analyse van die dimmer. Staat vast dat als je dat ding in je kast monteert en je strips zitten meters verderop je van je huis in effect één groot radiostation maakt.

Dat hoeft geen probleem te zijn. Maar besef wel waar je aan begint.

Dank. Zeker iets om rekening mee te houden. Je kan dan toch afgeschermde kabel kunnen gebruiken om dit tegen te gaan?

[KoBolD54]

Voor mijn setup ben ik opzoek naar een DIN rail kast waarin ik alles kwijt kan. Zijn er merken en/of types die jullie zouden adviseren?

[TLDNL]

Ik heb in mijn huis Eldon en Rittal kasten. Op de montageplaat kan je dan de dinrail monteren.

Op marktplaats zijn deze kasten goed te verkrijgen.

[bartvb]

Korte vraag:

Hier nu (eindelijk) bezig met het integreren van de PLCs in de huisinstallatie, op dit moment vooral t.b.v. de SMI motoren voor de zonwering.

Nu heb ik in de 'meterkast' een 750-889 (zelfde als de 750-881 maar dan met KNX ingebouwd) hangen, op zolder hangt een 750-841. Ik had het plan om de 841 te gebruiken als field coupler, nu aan het uitzoeken hoe dat dan concreet werkt en het lijkt erop dat ik moet kiezen tussen Modbus of Ethernet/IP. De laatste lijkt geschikter (niet alleen polling, meer uitgebreide datastructuren, etc) maar ook een stuk complexer.

Iemand hier ervaring met het via Ethernet koppelen van Wago units? Tips/howtos?

[Basti504]

Let op dat Ethernet/IP niet gelijk is aan Ethernet. Ethernet/IP is een veldbussysteem op basis van TCP/IP zoals Modbus TPC/IP. De 750-889 ondersteund aldus de specs geen Ethernet/IP zover ik zie. Om Ethernet/IP te draaien moet de PLC figureren als een Ethernet/IP scanner om met Ethernet/IP slaves te communiceren.

Toevallig werk ik dagelijks met een PLC merk dat Ethernet/IP als voorkeur heeft, alleen heb ik geen zin om zulke controllers in mijn huis te hangen

[bartvb]

Ah, je hebt helemaal gelijk... Uit de handleiding:

The KNX IP controller works on the hardware basis of the WAGO ETHERNET controller 750-880. Except for EtherNet/IP, the same protocols are used for the data transfer. In addition, the KNX IP protocol is implemented.

Hmm. Twee opties dan; een KNX kaart toevoegen een de 841 en die zijn eigen ding laten doen of de 841 gebruiken als Modbus slave. Om de puzzel nog wat ingewikkelder te maken is het ook nog zo dat de SMI I/O kaart (753-1630) anders werkt op de 889 (full mode) en de 841 (fieldbus coupler mode). Heb alleen nog niet helder of ik die functionaliteit nodig heb.

Eerst eens kijken of ik de 1630 via KNX kan aansturen op de 889.

Edit: een KNX-I/O card (753-646) in de 841 op zolder lijkt geen geweldige optie. Als ik het goed begrijp moet ik dan een PLC programma schrijven om de I/O van de SMI module beschikbaar te maken via KNX. Als de SMI module in de 889-KNX controller zit dan wordt automatisch alles uit de 'process image' beschikbaar gemaakt via KNX na wat configureren via ETS.

Dus toch op zoek naar informatie hoe ik kan zorgen dat alles op de 841 beschikbaar wordt op in de 889 process image via modbus. Kan daar online maar weinig informatie over vinden.

[Voor 29% gewijzigd door bartvb op 06-06-2021 17:17]

[g0lden23]

Goedemiddag,

Ik wil mij storten op de wondere wereld van demotica doormiddel van PLC.
Ik ga binnenkort beginnen met een 300m2 woonoppervlakte in te richten voor een mooi appartementje, hierbij is alleen de fundering ready en zullen de muren opgetrokken moeten worden, dakje erop etc etc.

Nu is mijn vraag; hoe zijn jullie beginnen met PLC besturing in een nieuwbouw huis? Wat zijn jullie ervaringen en wat zijn dingen die ik zeker moet vermijden ?

[KoBolD54]

g0lden23 schreef op maandag 7 juni 2021 @ 12:05:
Goedemiddag,

Ik wil mij storten op de wondere wereld van demotica doormiddel van PLC.
Ik ga binnenkort beginnen met een 300m2 woonoppervlakte in te richten voor een mooi appartementje, hierbij is alleen de fundering ready en zullen de muren opgetrokken moeten worden, dakje erop etc etc.

Nu is mijn vraag; hoe zijn jullie beginnen met PLC besturing in een nieuwbouw huis? Wat zijn jullie ervaringen en wat zijn dingen die ik zeker moet vermijden ?

Voor mijn woning ben ik begonnen met het doorlezen van dit topic. Aan de hand daarvan heb ik besloten een Wago PLC (750-8212) te kopen en gebruik te maken van de library van @MichVw. Daarmee heb ik een testopstelling gemaakt met onderstaande hardware:

• Wago 750-400
• Wago 750-501
• Wago 750.559
• Schakelaar: Niko drukknop zesv. 24v+led
• Dimmer: Finder 15.11.8.230.0400
• Relay: Eltako ESR12Z-4DX-UC

Nadat bovenstaande test opstelling voldeed aan mijn wensen ben ik dat gaan opschalen naar mijn woning. Elk stopcontact, schakelaar en lamp komt uit in mijn kelder en zal daar gekoppeld gaan worden aan de PLC.

[TLDNL]

En mocht je een opzoek zijn naar een cursus over PLC’s dan zou je even op http://www.plcdojo.com kunnen kijken.

[xelnaha]

TLDNL schreef op dinsdag 8 juni 2021 @ 10:52:
En mocht je een opzoek zijn naar een cursus over PLC’s dan zou je even op http://www.plcdojo.com kunnen kijken.

Doet WAGO nog aan gratis cursuses? Ik heb eind vorig jaar een dagje een training gevolgt van hun en je mocht al het materiaal meenemen,

was een goede introductie moet ik zeggen

[Kanze]

g0lden23 schreef op maandag 7 juni 2021 @ 12:05:
Goedemiddag,

Ik wil mij storten op de wondere wereld van demotica doormiddel van PLC.
Ik ga binnenkort beginnen met een 300m2 woonoppervlakte in te richten voor een mooi appartementje, hierbij is alleen de fundering ready en zullen de muren opgetrokken moeten worden, dakje erop etc etc.

Nu is mijn vraag; hoe zijn jullie beginnen met PLC besturing in een nieuwbouw huis? Wat zijn jullie ervaringen en wat zijn dingen die ik zeker moet vermijden ?

• Steropstelling
• Kast uittekenen op voorhand
• Data en vermogen gescheiden houden liefst nog in verschillende kasten
• Het internet afschuimen naar foto's van installaties bij mensen thuis. Haal je veel materiaalkennis uit en hoe je dingen best gebruikt (kastopstelling, kabelbanen, ...)

[Roekeloos]

joostboot schreef op maandag 3 mei 2021 @ 17:12:
[...]


Hier in huis hebben we tientallen meters kabel met in totaal 22 sensors geïnstalleerd. In een stervorm, dus de data-ader komt niet weer terug. De standaard pull-up weerstand van de Esera was bij lange niet genoeg om het netwerk stabiel te krijgen (zit 4.7k Ohm in de 1-wire hub meen ik of misschien zelfs actieve pullup oid). Wij hebben daarom zelf extra pullup weerstand geplaatst en kwamen uiteindelijk uit rond de 1k.

Deze waarde hebben we bepaald door eerst gewoon te proberen met een oscilloscoop erbij. Niet perse een waarde die je dus over kunt nemen, maar je kan wel experimenteren met andere pull-up als je een beetje weet wat je doet en dat kan het 'bereik' van je 1-wire netwerk aanzienlijk doen toenemen.

Overigens zijn we uiteindelijk gestopt de Esera hardware te gebruiken omdat ik de implementatie omslachtig vond en gebruiken we nu een esphome module als DIY 1-wire gateway.

Toch nog even terugkomen op mijn 1-wire probleem, want ik krijg het niet werkend. De setup is:

-Esphome
--Esera hub (actieve hub met 3 poorten)
---Bus 1: Parallel
---- Sensor 1
---- Sensor 2
---Bus 2: Unipi hub, die feitelijk de sensoren serieel schakelt
---- Sensor 3
---- Sensor 4
---- Sensor 5
---- Sensor 6
---Bus 3: Ongebruikt

Geen enkel probleem met sensor 1 t/m 5. Sensor 6 (4e sensor op de Unipi hub) geeft echter altijd "Scratch pad checksum invalid".

Alle sensoren doen het op de eerste 3 poorten van de hub, dus het probleem is niet een specifieke sensor of de bekabeling er naartoe. Maar iedere 4e sensor die ik erop zet, geeft problemen. Hub ook al een keer gewisseld, maar die kan gewoon niet kapot want er zitten helemaal geen componenten in, alleen 8 RJ45 connectoren op een printplaat.

Het is ook niet zo dat de bus instort bij het toevoegen van de laatste sensor; alle andere sensoren worden nog gewoon uitgelezen en met de oscilloscoop meet ik een busspanning van ca. 4V in rust met blokken naar 0V als er data langs komt.

Ik hoop dat iemand nog een idee heeft, ondanks mijn voornemen om alles te gaan bedraden neig ik om te switchen naar draadloze temperatuursensoren.

[MichVw]

Roekeloos schreef op vrijdag 2 juli 2021 @ 23:08:
[...]


Toch nog even terugkomen op mijn 1-wire probleem, want ik krijg het niet werkend. De setup is:

-Esphome
--Esera hub (actieve hub met 3 poorten)
---Bus 1: Parallel
---- Sensor 1
---- Sensor 2
---Bus 2: Unipi hub, die feitelijk de sensoren serieel schakelt
---- Sensor 3
---- Sensor 4
---- Sensor 5
---- Sensor 6
---Bus 3: Ongebruikt

Geen enkel probleem met sensor 1 t/m 5. Sensor 6 (4e sensor op de Unipi hub) geeft echter altijd "Scratch pad checksum invalid".

Alle sensoren doen het op de eerste 3 poorten van de hub, dus het probleem is niet een specifieke sensor of de bekabeling er naartoe. Maar iedere 4e sensor die ik erop zet, geeft problemen. Hub ook al een keer gewisseld, maar die kan gewoon niet kapot want er zitten helemaal geen componenten in, alleen 8 RJ45 connectoren op een printplaat.

Het is ook niet zo dat de bus instort bij het toevoegen van de laatste sensor; alle andere sensoren worden nog gewoon uitgelezen en met de oscilloscoop meet ik een busspanning van ca. 4V in rust met blokken naar 0V als er data langs komt.

Ik hoop dat iemand nog een idee heeft, ondanks mijn voornemen om alles te gaan bedraden neig ik om te switchen naar draadloze temperatuursensoren.

als je nog de kans hebt kan je eventueel voor modbus RTU over RS485 voor temperatuursensoren. je zal dan wel moeten zelf een PCB maken ervoor. Dit werkt maar ik heb nog geen tijd gevonden om te vinden waar je een batch kan laten maken:
https://github.com/Michie...mation.ModbusRtuSensorHub

[Kanze]

MichVw schreef op vrijdag 9 juli 2021 @ 11:23:
[...]


als je nog de kans hebt kan je eventueel voor modbus RTU over RS485 voor temperatuursensoren. je zal dan wel moeten zelf een PCB maken ervoor. Dit werkt maar ik heb nog geen tijd gevonden om te vinden waar je een batch kan laten maken:
https://github.com/Michie...mation.ModbusRtuSensorHub

https://www.pcbway.com/

Tegenwoordig wel wat minder met de verstrengde regelgeving rond BTW en douanekosten. Maar zelfs dan is het nog altijd goedkoper en gebruiksvriendelijker als een Europese fabrikant laten werken.

[joostboot]

Roekeloos schreef op vrijdag 2 juli 2021 @ 23:08:
[...]


Toch nog even terugkomen op mijn 1-wire probleem, want ik krijg het niet werkend. De setup is:

-Esphome
--Esera hub (actieve hub met 3 poorten)
---Bus 1: Parallel
---- Sensor 1
---- Sensor 2
---Bus 2: Unipi hub, die feitelijk de sensoren serieel schakelt
---- Sensor 3
---- Sensor 4
---- Sensor 5
---- Sensor 6
---Bus 3: Ongebruikt

Geen enkel probleem met sensor 1 t/m 5. Sensor 6 (4e sensor op de Unipi hub) geeft echter altijd "Scratch pad checksum invalid".

Alle sensoren doen het op de eerste 3 poorten van de hub, dus het probleem is niet een specifieke sensor of de bekabeling er naartoe. Maar iedere 4e sensor die ik erop zet, geeft problemen. Hub ook al een keer gewisseld, maar die kan gewoon niet kapot want er zitten helemaal geen componenten in, alleen 8 RJ45 connectoren op een printplaat.

Het is ook niet zo dat de bus instort bij het toevoegen van de laatste sensor; alle andere sensoren worden nog gewoon uitgelezen en met de oscilloscoop meet ik een busspanning van ca. 4V in rust met blokken naar 0V als er data langs komt.

Ik hoop dat iemand nog een idee heeft, ondanks mijn voornemen om alles te gaan bedraden neig ik om te switchen naar draadloze temperatuursensoren.

Mijn eerste stap zou zijn om toch eens te experimenteren met een extra pull-up. Gewoon een extra weerstandje toevoegen tussen data en 5V en kijk of je op een bepaald punt wel stabiel kunt draaien.

[Wafje]

Hoi,

Deze week zijn we begonnen met de bronbemaling van onze nieuwbouw. Het wordt dus hoogtijd om het domotica concept te ontwerpen. na het lezen van deze thread staat er één ding al vast: er komt een PLC; zo weinig draadloze meuk en geen propriétair systeem. Op professioneel vlak werkte ik reeds met waaier aan PLC merken.

Voorlopig staat de controller keuze op een Beckhoff CX7000 (€188) of CX7080 (€245), het verschil tussen beide controllers is de aanwezigheid van een RS232/RS485 aansluiting.

Dit in combinatie met Home Assistant voor de visualisatie en het verbinden van andere 'smart' apparaten.
Ik heb HA reeds enkele jaren draaien in onze huidige woning ter automatisatie van het zwembad, niet helemaal tevreden over de automations overweeg ik om deze functionaliteit over te nemen door node-red.


Communicatie van de PLC naar HA/NR zou worden voorzien door het ADS protocol. (beckhoff's eigen protocol, heel krachtig) Alternatieven zijn MQTT of OPC UA. Keuze genoeg

Nu begint het echte werk: online inspiratie opdoen, apparaten selecteren en de creativiteit de vrij loop laten gaan. Als de uitwerking iets concreter wordt deel ik deze met plezier in dit draadje!

[Ethirty]

Vanwaar specifiek die keuze? Ik ben het merk tegengekomen in mijn eigen zoektocht, maar voor zover ik heb ontdekt zal je de enige in dit topic zijn. De meesten gaan toch voor een Wago met Codesys, of iets simpels als een Logo.

[Rob Z]

@Wafje Die Beckhoff CX7000 is een controller inclusief TwinCAT 3 runtime, of komt die er nog bij?
Ziet er aantrekkelijk uit i.i.g!

Ik gok dat de zwembad-automatisering er ook in komt, tenzij het hardwarematig niet kan?

[Wafje]

Ethirty schreef op dinsdag 20 juli 2021 @ 14:02:
Vanwaar specifiek die keuze? Ik ben het merk tegengekomen in mijn eigen zoektocht, maar voor zover ik heb ontdekt zal je de enige in dit topic zijn. De meesten gaan toch voor een Wago met Codesys, of iets simpels als een Logo.

Kwa prijs zijn ze (Beckhoff & Wago) zeer gelijkaardig, en heb reeds heel wat ervaring met het Beckhoff, via het werk ook iets voordeliger te verkrijgen. LOGO IO modules beperken zich voornamelijk tot de basis digitale en analoge IO, daarnaast is het platform iets te eenvoudig en denk ik snel tegen de limieten aan te lopen.

Rob Z schreef op dinsdag 20 juli 2021 @ 14:27:
@Wafje Die Beckhoff CX7000 is een controller inclusief TwinCAT 3 runtime, of komt die er nog bij?
Ziet er aantrekkelijk uit i.i.g!

Ik gok dat de zwembad-automatisering er ook in komt, tenzij het hardwarematig niet kan?

TwinCAT 3 runtime is runtime waar de PLC logica op draait (firmware op de PLC zelf dus), deze goedkope controller draait niet op Linux of Windows (zoals de duurdere), maar een eenvoudig TC OS (ken de details niet) met de runtime. Deze is dus inbegrepen.

Naast de runtime bestaat er ook de TwinCAT 3 XAE, dit is de programmeeromgeving van beckhoff en is Gratis. Deze is gebaseerd op CodeSys en draait in Visual Studio.

Helaas verhuist het zwembad niet mee Er worden wel aansluitingen voorzien in het tuinhuis voor wanneer er terug budget is

[Kanze]

Voordeel van Wago is dat die kaarten veel eenvoudiger te vinden zijn op de (Duitse) tweedehands markt. Bij Beckhoff is dat wat minder. Maar als je dat kan verkrijgen via je werk is dat dus geen punt.

Ik zou opteren voor de controller met ingebouwde RS485 interface. Die ga je sowieso gebruiken en dat spaart dan weer een expansiekaart uit.

[faelterman]

@Wafje

Dit is precies wat ik ook zou willen doen. Enkel blijven ze de release van die CX7000 uitstellen. Ik vraag er om het half jaar eens naar...
Het laatste antwoord die ik kreeg ging die in juli (nu dus) uitkomen....
Volgens mij zal die inderdaad niet op linux of windows draaien, maar op een freeBSD, of openBSD versie die ze aan het ontwikkelen zijn. (zeer analoog aan linux; maar toch niet hetzelfde).
Hopelijk kunnen we elkaar wat verder helpen eens het zover is.

[xelnaha]

Ik heb in mijn slaapkamer een verlaags plafond aangelegde en wil daar ingebouwde spots in aanbrenge, maar de driver daarvoor in een wand kast aanbrengen zodat ik een betere kwaliteit driver kan kopen en deze ook eventueel met dmx/dali kan aansturen, en ook makkelijk kan onderhouden als er eentje kapot gaat.

nu lijkt het erop dat je alleen maar inbouw spots kunt kopen met of wel 240v en driver zit in de lamp, of de spot wordt geleverd met driver.

is het ook mogelijk om met 1 of misschien 2 drivers meerdere inbouw spots aan te sturen? en zoja heeft iemand dit al wel eens gedaan met een type driver?


edit: blijkbaar is dit niet zo moeilijk, :

https://info.elektroshop....nbouwspots-klemko-venice/

bijzonder dat her hier in Engeland zo moeilijk lijkt te zijn, nu nog een inbouw spot vinden

[Voor 15% gewijzigd door xelnaha op 29-07-2021 00:15. Reden: blijkbaar is het makkelijker zoek in Nederland dan UK :]

[Ken G]

Ik heb volgende spots gekocht om in onze keuken verlaagd plafond te steken (we wilden zo weinig mogelijk hoogte verliezen):
RINI SNEAK 1.0 LED
Deze worden gemaakt in België en waren dus makkelijk te verkrijgen voor mij.

Daarbij heb ik een POWERdrive van eldoLED in mijn zekeringskast hangen die er enkele aanstuurt:
POWERdrive 90D

Deze kan via DMX aangestuurd worden, wat ik doe met een Enttec DMX node:
POE DIN-Rail DMX-Artnet node

[xelnaha]

Ken G schreef op donderdag 29 juli 2021 @ 09:36:
Ik heb volgende spots gekocht om in onze keuken verlaagd plafond te steken (we wilden zo weinig mogelijk hoogte verliezen):
RINI SNEAK 1.0 LED
Deze worden gemaakt in België en waren dus makkelijk te verkrijgen voor mij.

Daarbij heb ik een POWERdrive van eldoLED in mijn zekeringskast hangen die er enkele aanstuurt:
POWERdrive 90D

Deze kan via DMX aangestuurd worden, wat ik doe met een Enttec DMX node:
POE DIN-Rail DMX-Artnet node

dank!

nu nog een zaak vinden hier in de UK welke LED verkoopt zonder bijgesloten driver.

Edit: dat is blijkbaar nog niet zo eenvoudig, zelfs de fabrikanten hier verkopen alleen maar met driver waarvan ze niet eens de specs weten.. als iemand nog ervaring heeft in UK met kopen van inbouwspots welke in series aangesloten kunnen worden --> hit me up -_-

[Voor 12% gewijzigd door xelnaha op 29-07-2021 16:58]

[Kanze]

xelnaha schreef op donderdag 29 juli 2021 @ 14:44:
[...]


dank!

nu nog een zaak vinden hier in de UK welke LED verkoopt zonder bijgesloten driver.

Edit: dat is blijkbaar nog niet zo eenvoudig, zelfs de fabrikanten hier verkopen alleen maar met driver waarvan ze niet eens de specs weten.. als iemand nog ervaring heeft in UK met kopen van inbouwspots welke in series aangesloten kunnen worden --> hit me up -_-

Ik begrijp niet goed waarom je hiervoor op zoek bent naar constant current spots. Die zijn sowieso niet courant en vooral interessant voor elektrische installateurs omdat ze er een mooie markup voor kunnen vragen in combinatie met een CC driver.

Waarom niet gewoon een mooie inbouwarmatuur zoeken en daarin GU10 dimbare spotjes installeren? Dan een DMX-aanstuurbare fasesnijder plaatsen in je wandkast en klaar.

[Voor 7% gewijzigd door Kanze op 31-07-2021 22:25]

[xelnaha]

Kanze schreef op zaterdag 31 juli 2021 @ 22:23:
[...]


Ik begrijp niet goed waarom je hiervoor op zoek bent naar constant current spots. Die zijn sowieso niet courant en vooral interessant voor elektrische installateurs omdat ze er een mooie markup voor kunnen vragen in combinatie met een CC driver.

Waarom niet gewoon een mooie inbouwarmatuur zoeken en daarin GU10 dimbare spotjes installeren? Dan een DMX-aanstuurbare fasesnijder plaatsen in je wandkast en klaar.

Idd het feit dat ze niet courant zijn kan me een hoop problemen geven in de toekomst as er eentje de geest geeft. Gu10 is overal verkrijgbaar en waarschijnlijk een beter idee.

[Femme]

Vanuit technisch perspectief vind ik constant current driver die direct dimbaar is via bijvoorbeeld dmx wel een elegantere oplossing dan GU10-spotjes met eigen elektronica in combinatie met een 230V dimmer. Mijn ervaring is dat 230V ledlampen sneller kapot gaan en dimmen gaat ook niet altijd lekker.

Constant current inbouwleds kun je overigens prima direct uit China halen voor lage kosten, dan kost het ook niet veel om er een paar reserve te houden.

[Kanze]

Femme schreef op donderdag 5 augustus 2021 @ 11:22:
Vanuit technisch perspectief vind ik constant current driver die direct dimbaar is via bijvoorbeeld dmx wel een elegantere oplossing dan GU10-spotjes met eigen elektronica in combinatie met een 230V dimmer. Mijn ervaring is dat 230V ledlampen sneller kapot gaan en dimmen gaat ook niet altijd lekker.

Constant current inbouwleds kun je overigens prima direct uit China halen voor lage kosten, dan kost het ook niet veel om er een paar reserve te houden.

Ik raad het toch af voor particulieren. GU10 spotjes zijn eenvoudig vervangbaar en koppelen je armatuur en de lamp los van elkaar. Over 5 jaar koop je nog steeds nieuwe GU10 spotjes bij de lokale bouwmarkt. Maar of dat specifieke model van CC geïntegreerde spot nog beschikbaar is uit China is onzeker.

[TLDNL]

Maar voor de Chinese prijzen koop je er toch gewoon 10 extra die je als reserve houd?

Er zijn een paar fabrikanten die erg mooie Dim to Warm armaturen hebben.

Mocht je per se iets uit NL wil hebben dan zou de TDE-Lightech WD800 https://www.tde-lighttech.nl/producten/moodspot-wd800 nog een optie kunnen zijn.

[Kanze]

Niets houdt je tegen; maar door de band is het niet het verstandigste idee.

[g0lden23]

KoBolD54 schreef op dinsdag 8 juni 2021 @ 09:28:
[...]

Voor mijn woning ben ik begonnen met het doorlezen van dit topic. Aan de hand daarvan heb ik besloten een Wago PLC (750-8212) te kopen en gebruik te maken van de library van @MichVw. Daarmee heb ik een testopstelling gemaakt met onderstaande hardware:

• Wago 750-400
• Wago 750-501
• Wago 750.559
• Schakelaar: Niko drukknop zesv. 24v+led
• Dimmer: Finder 15.11.8.230.0400
• Relay: Eltako ESR12Z-4DX-UC

Nadat bovenstaande test opstelling voldeed aan mijn wensen ben ik dat gaan opschalen naar mijn woning. Elk stopcontact, schakelaar en lamp komt uit in mijn kelder en zal daar gekoppeld gaan worden aan de PLC.

Sorry dat ik dit topic (weer) een schop geef.

Even terugkomend op het bovenstaande, ik ben de laatste tijd redelijk druk geweest rondom het huis en daarnaast vakantie enzo.. je snapt het wel.

Maakt het uit welke versie dat ik uit icm met de uitbereidingmodules?
Ik wou die starterskit halen echter zag ik dat de versie die Femme had in zijn eerste post bijvoorbeeld niet meer te koop was.. maar deze versie wel:
https://www.wago.com/nl/c...erkit/p/8003-099_750-8212

Zijn die uitbereidingsmodules backwards compatible ?

[TLDNL]

Ja de modules zijn gewoon compatible met de 750-8212. En de starterskit is vaak goedkoper dan los.

[Kanze]

g0lden23 schreef op maandag 23 augustus 2021 @ 20:56:
[...]

Sorry dat ik dit topic (weer) een schop geef.

Even terugkomend op het bovenstaande, ik ben de laatste tijd redelijk druk geweest rondom het huis en daarnaast vakantie enzo.. je snapt het wel.

Maakt het uit welke versie dat ik uit icm met de uitbereidingmodules?
Ik wou die starterskit halen echter zag ik dat de versie die Femme had in zijn eerste post bijvoorbeeld niet meer te koop was.. maar deze versie wel:
https://www.wago.com/nl/c...erkit/p/8003-099_750-8212

Zijn die uitbereidingsmodules backwards compatible ?

Als dit een Belgische installatie is moet je wel opletten met die stopcontacten en die Eltako's. Stopcontacten zitten in België achter 20A en die Eltako's zijn maar geregeld tot 16A.

[xelnaha]

Ik las dat het mogelijk is om python te running op laaste generatie wago plc (welke ik heb), alleen zie ik niet direct of het mogelijk is om in python the modules rechtstreeks aan te spreken, of moet dit nog steeds via codsys? anders is het wel heel interessant om direct python te runnen ipv codesys gezien de grote hoeveelheid libriaries

[joostboot]

xelnaha schreef op dinsdag 21 september 2021 @ 11:52:
Ik las dat het mogelijk is om python te running op laaste generatie wago plc (welke ik heb), alleen zie ik niet direct of het mogelijk is om in python the modules rechtstreeks aan te spreken, of moet dit nog steeds via codsys? anders is het wel heel interessant om direct python te runnen ipv codesys gezien de grote hoeveelheid libriaries

Ik probeer dit dus ook al een tijdje uit te zoeken maar tot nu toe weinig resultaat.. Het zou zeker interessant zijn!

[xelnaha]

ik heb even contact opgezocht met Wago en hun antwoord:

Het is standard niet mogelijk om een python script uit te voeren op een PFC. Met onze board support package kan je echter wel een ipk voor python genereren. Deze kan je dan op de PFC installeren en dan is het wel mogelijk om python scripts uit te voeren.

Voor de PFC100 en eerste generatie PFC200 van je de board support package hier: https://github.com/WAGO/pfc-firmware-sdk
Voor de tweede generatie PFC200 vind je de board support package hier: https://github.com/WAGO/pfc-firmware-sdk-G2

Voor python hebben we geen module beschikbaar om de IO modules aan te spreken. Dit hebben we alleen voor C. Een voorbeeld hierover kan je vinden op onderstaande link.

https://github.com/WAGO/p...wTo_ADI-MyKBusApplikation

ik weet niet of er hier mensen zijn die C om kunnen zetten in Python? of dat zelfs mogelijk is? geen idee

[TLDNL]

En anders wellicht een optie om de IO's via Node-Red aan te spreken? En dan naar Python?

Of wellicht een optie om netwerkvariabelen in de PFC te maken (UDP) en die uitlezen en sturen met Python.
Kurt Braun heeft daar een filmpje overgemaakt i.c.m. Node-Red.

Installeer Node-Red op de PFC200 gen2
YouTube: Installing Node-RED on WAGO PFC200 G2

Netwerkvariabelen:
YouTube: Using Node-RED with Network Variables

Misschien kan je hier iets mee?

[MichVw]

Zijn er mensen die weten waar je labels kan vinden voor op de Wago 750 modules te hangen? (zo'n kleintjes van ca 5x5mm), nummering 1 tot 100

[matthijs33]

MichVw schreef op maandag 11 oktober 2021 @ 09:35:
Zijn er mensen die weten waar je labels kan vinden voor op de Wago 750 modules te hangen? (zo'n kleintjes van ca 5x5mm), nummering 1 tot 100

De Wago 750 modules volgen de mini-wsb standaard voor labels, deze zouden dus bijvoorbeeld moeten passen: https://www.wago.com/be-nl/markering/mini-wsb-markeringskaart/p/248-566

[THM0]

MichVw schreef op maandag 11 oktober 2021 @ 09:35:
Zijn er mensen die weten waar je labels kan vinden voor op de Wago 750 modules te hangen? (zo'n kleintjes van ca 5x5mm), nummering 1 tot 100

Ik heb ze ooit bij Omnical besteld. Zoeken op WSB markeringen. Even in de catalogus (te vinden op de site van Wago) kijken om te bepalen welk partnumber je precies nodig hebt.

[sjoerd1980]

sjoerd1980 schreef op zondag 16 februari 2020 @ 10:55:
Hoe realiseren jullie de buisinvoer in de installatiekast?

Ik heb een kast met wartelplaat (nog zonder gaten, dus ik kan ze zagen / ponsen zoals ik ze hebben wil) en wil graag flexbuis in een wartel hebben zodat ik tot aan de kast in buis blijf.

Deze zomer heb ik eindelijk een (voor mijn situatie) mooie oplossing gevonden, misschien heeft een ander er ook wat aan.

Er zijn van pipelife klikconnectoren beschikbaar. Hierin kan je twee flexibele buizen vastklikken (is dus een verbindingsmof). Er zit ook een wartel bij die je in een kant kan draaien. Zo draai je deze dus van binnen in de kast in de connector buiten de kast. Daar klik je dan vervolgens flexbuis is.

Ik heb dan aan het einde van de starre buis gewoon een verbindindsstuk en daar gaat ook de andere zijde van de flex in.

Ik heb ze hier gevonden (zijn er ook in 20mm);
Pipelife Klik connector

De gaten in de kast / wartelplaat heb ik nu met een gatfrees gemaakt;
Gatfrees 16mm
Dit werkt snel en geeft een net resultaat. De eerste gaten heb ik met de boor gedaan, in drie maten naar de 16mm toe. Los van de extra tijd is het resultaat ook niet zo mooi.

[xelnaha]

ik was vandaag op zoek naar wat input modules en kwam dit tegen:

https://www.cef.co.uk/cat...wire-digital-input-module

nu wist ik niet dat wago 1-wire ondersteunde (ook al is dit 24v) en ik vermoed dan ook niet dat deze module echt 1-wire doet. Wie weet of dit echt werkt of niet?

Ben benieuwd

[Santford]

xelnaha schreef op dinsdag 16 november 2021 @ 18:07:
ik was vandaag op zoek naar wat input modules en kwam dit tegen:

https://www.cef.co.uk/cat...wire-digital-input-module

nu wist ik niet dat wago 1-wire ondersteunde (ook al is dit 24v) en ik vermoed dan ook niet dat deze module echt 1-wire doet. Wie weet of dit echt werkt of niet?

Ben benieuwd

Je kunt 16 digitale signalen op deze kaart aanbieden, bij het bepalen of een ingang 'hoog' is wordt de 0V van de voeding van de kaart als referentie gebruikt. Dus als je voor je sensoren dezelfde voeding of hetzelfde 0V potentiaal gebruikt dan werkt dit.

[Jorn]

Santford schreef op dinsdag 16 november 2021 @ 18:44:
[...]


Je kunt 16 digitale signalen op deze kaart aanbieden, bij het bepalen of een ingang 'hoog' is wordt de 0V van de voeding van de kaart als referentie gebruikt. Dus als je voor je sensoren dezelfde voeding of hetzelfde 0V potentiaal gebruikt dan werkt dit.

Maar het is geen 1-wire als in 1-wire protocol.
Het is gewoon een "normale" 16voudige digitale ingangskaart.

[Santford]

Jorn schreef op woensdag 17 november 2021 @ 09:44:
[...]


Maar het is geen 1-wire als in 1-wire protocol.
Het is gewoon een "normale" 16voudige digitale ingangskaart.

Op die manier, ik had de vraag anders opgevat. Zoals de verschillen bij het aansluiten van 2-, 3- of 4-wire transmitter op een analoge ingang.

Dit is inderdaad gewoon een 'normale' ingangskaart.

[Voor 14% gewijzigd door Santford op 17-11-2021 12:19]

[Kanze]

xelnaha schreef op dinsdag 16 november 2021 @ 18:07:
ik was vandaag op zoek naar wat input modules en kwam dit tegen:

https://www.cef.co.uk/cat...wire-digital-input-module

nu wist ik niet dat wago 1-wire ondersteunde (ook al is dit 24v) en ik vermoed dan ook niet dat deze module echt 1-wire doet. Wie weet of dit echt werkt of niet?

Ben benieuwd

Reken de aankoopkosten ook je douaneposten bij.

Je moet eigenlijk gek zijn om nog in het verenigd koninkrijk te gaan kopen. Zeker als het over Duits materiaal gaat.

[xelnaha]

‘Gelukkig’ speelt het omgekeerde voor mij aangezien de winkel hier om de hoek van de straat is


edit: ook WAGO maar eens gevraagd aangezien ik zo 'mn bedenkingen had en inderdaad is niet ondersteund en dit is wat ze schreven:

"Dat is niet mogelijk. Het 1-wire protocol is 2 richtingsverkeer. Dat kan je nooit met alleen maar een ingangsmodule gebruiken.
Binnen het WAGO assortiment hebben wij geen producten die het 1-wire protocol ondersteunen. Als je 1-wire producten wil gebruiken in combinatie met een WAGO PLC dan heb je een gateway nodig die het bijvoorbeeld vertaald naar modbus."

[Voor 71% gewijzigd door xelnaha op 18-11-2021 15:47. Reden: update reactie van WAGO]

[Wafje]

Hey @Femme, ik las dat je een 'Anord Mardix Multi Circuit Monitor' had liggen. Lijkt me wel een leuk apparaat.
Hoe verhoudt deze zich tot de eastrons in prijs? Kan deze module ook 3 fase uitlezen?

Idealiter kom ik uit op 9 + 3*7 fases die ik wil monitoren.

[Voor 6% gewijzigd door Wafje op 03-12-2021 01:04]

[jellevictoor]

Ik ben eindelijk mijn dmx302 aan het installeren en ben aan het zien hoe ik dit best regel met mijn PLC.
Ik dacht nu om het zo op te lossen. maar misschien zie ik iets over het hoofd?
op deze manier kan ik via mijn plc nog steeds alles afzetten, kan ik dimmen via dmx.

[TLDNL]

Maar je kan met DMX toch gewoon het dimmerkanaal op 0 zetten zodat de groep uit is? Wel zou ik een relais voor de dimmer plaatsten zodat je die kan schakelen vanuit de PLC.

[jellevictoor]

Ja dat kan, maar er zitten dan 3 kringen op mijn dmx die ik niet via mijn plc kan bedienen.

[TLDNL]

Maar hoe stuur je nu de dimmer aan dan? Kan je de controller niet triggeren via de PLC?

[jellevictoor]

TLDNL schreef op maandag 3 januari 2022 @ 17:53:
Maar hoe stuur je nu de dimmer aan dan? Kan je de controller niet triggeren via de PLC?

Nu heb ik geen dimmer, ik ga dit toevoegen aan mijn bestaande installatie. ik heb een PLC die alle lichten schakelt met een relais en wil dit nu gaan uitbreiden met een dmx controller die ik via home assistant wil gaan controleren. dan kan ik met mijn plc mijn lichten nog volledig uitzetten moest home assistant falen en dimmen via home assistant.
I dont know if that makes sense, vandaar dat ik het hier even vraag. Misschien verduidelijkt dat mijn initieel schema

[TLDNL]

Ja opzich wel. Wat voor PLC heb je?
Ik stuur bij mij alle leddrivers aan met een Visual Productions Cuety LPU-2. De PLC (Wago 750-8212) triggert de cuety met http commando’s.

Wat wellicht ook nog een optie is voor je zijn 0-10V dimmers. Die kan je dan met wat analoge outputs aansturen.

[iwhnm89]

TailwindNL schreef op woensdag 27 januari 2021 @ 16:45:
[...]


Schaamteloos quote ik mijzelf . Ik heb de stoute schoenen aangetrokken en een hele zwik eltako spul besteld. Deze kan autonoom fungeren (in geval van calamiteiten), maar ook aangestuurd worden door een domoticacontroller/PLC. In mijn geval ga ik eerst met NodeRed aan de slag om de Eltako's via de RS485 bus te koppelen en aan te sturen.

Het lijstje van de bestelde componenten heb ik hieronder bijgevoegd. We gaan meemaken of het gaat werken zoals ik voor ogen heb.

[Afbeelding]

Heb je dit werkend gekregen? Ben nog steeds opzoek naar een veilige (lees: geen Chinese troep..) manier om standaard gu10 led spots op een betaalbare manier te dimmen.

[TailwindNL]

iwhnm89 schreef op dinsdag 4 januari 2022 @ 12:38:
[...]


Heb je dit werkend gekregen? Ben nog steeds opzoek naar een veilige (lees: geen Chinese troep..) manier om standaard gu10 led spots op een betaalbare manier te dimmen.

mnjeej....is het korte antwoord.

Ik ben erg tevreden over de Eltako dimmers en het feit dat het via een bussysteem werkt. Dimmen gaat goed, geen knipperen en een mooi verloop tegen een goede prijs. Wat een extra plus is, die ik ook graag wilde, is dat de eltako's autonoom kunnen werken. Zodoende kan ik mijn domoticasysteem laten samenwerken met de eltako's en deze aansturen, maar bij uitval van het domoticasysteem zal de verlichting het nog gewoon doen.

Voor de Wago is er een voorbeeld in de oude codesys2 formaat beschikbaar, echter is deze niet naar versie 3 vertaald. Aangezien de eltako's ook autonoom werken, is de noodzaak voor een betrouwbare oplossing met een PLC overkill geworden voor mij.

Mijn route is daardoor afgeweken naar aansturing vanuit nodered dmv een usb aansluiting op mijn NUC. (Dat scheelt mij weer een component in de keten (PLC) waar specifieke kennis voor nodig is, die ik na een jaar weer kwijt ben omdat ik niet dagelijks zit te programmeren in codesys, hetgeen ik het grootste nadeel vind van de PLC route.)
Daar ben ik enige tijd geleden mee aan de slag gegaan, echter het projectje heb ik in de kast gelegd. De reden is dat ik wel de commando's kon ontvangen, maar de aansturing lukte niet. Dit kan allemaal wel, maar er is dan wel javascript/nodered/hex converstie kennis nodig en dat allemaal uitzoeken daar had ik de tijd niet voor met name omdat ik alle kennis op moet doen.

Als er andere mensen zijn die interesse hebben om de Eltako met nodered werkend te krijgen dan wil ik mijn informatie die ik hierover verzameld heb wel delen. Ikzelf wil dit nog steeds graag werkend krijgen namelijk.

[cjw]

Rob Z schreef op vrijdag 6 september 2019 @ 11:48:
[...] de waarde van een 1-wire lichtsensor (BH1750) [...]

De BH1750 is een I2C en geen 1-wire lichtsensor.

PS: Weet niet of het gebruikelijk is om op wat oudere berichten te reageren op tweakers, maar doet het bij deze toch

[MichVw]

Ik zag net dat Esera ook een RS485 gateway module heeft:
https://www.esera.de/shop...ire-gateway-10-modbus-rtu

(dat was vroeger niet het geval).

Prijzig, maar als je er bij bedenkt dat je er 30 thermostaten uit kan van maken valt het eigenlijk wel mee.(nee, zoveel heb ik er zelfs niet nodig ).

Aangezien dit het mogelijk maakt om met de RS485 aansluiting van een PLC zowel energiemeters uit te lezen als een sensor netwerk voor temperaturen ben ik er wel voor te vinden.

@Femme , jij gebruikt ook een Esera gateway dacht ik? nog altijd tevreden van? En van je 1-wire sensor netwerk in z'n geheel? Is de software makkelijk te gebruiken? Ik vraag me onder andere af hoe je weet welke temperatuursensor hangt in welke ruimte als die allemaal verschijnen in de software?

Ik zocht even in het forum hier en las in één van je posts:

Ik heb de sensoren in een lineaire topologie aangelegd.
In de verdeelkast gebruik ik 3-etage klemmen om utp-kabels naar de sensoren aan te sluiten.
Daarbij gebruik ik dubbele aders voor aarde en +5V en 'aanvoer-' en retouraders voor het 1-wire signaal.
De retour wordt op de etageklemmen doorgelust naar de signaalaanvoer van de volgende sensor, om zo een lijnverbinding te krijgen.
Bij de DS18B20 temperatuursensoren heb ik op advies van Esera een 100nF condensator tussen aarde en 5V geplaatst.
Dat zou de stabiliteit van het netwerk moeten verbeteren.

dat laatste begrijp ik niet helemaal goed; heb je bij iedere DS18B20 dan een condensator gesoldeerd ook? Ik veronderstel dat je de condensator niet tegen de sensor gesoldeerd hebt om de metingen niet te beinvloeden?

[Kanze]

Heeft iemand ervaring met de Native MQTT implementatie van Wago via de WagoAppCloud library? Ik heb onderstaande tutorial gevolgd maar ik krijg op mijn broker geen berichten van de PLC binnen. Testen met een laptop en MQTT.fx werken prima.

Volgens mij zijn er twee opties.

1. [Ofwel mis ik iets in de implementatie van de function block voor MQTT publish
2. [Ofwel doe ik iets fout bij het triggeren van die function block via xTrigger

edit: De oplossing voor dit probleem bestond erin de POU die verantwoordelijk is voor de MQTT publishing niet in z'n eigen TASK te plaatsen maar als call binnen de task van het hoofdprogramma. Publishing werkt nu precies zoals in de tutorial beschreven via de native implementatie van Wago

[Voor 20% gewijzigd door Kanze op 10-04-2022 15:43]

[TLDNL]

Ik heb de mqtt subscripe pou in een freewheel task draaien. Waar ik wel tegen aan liep is dat het byte array vol liep. Dus heb ik een extra for loop gemaakt die het array op 0 zet wanneer de subscription module een error heeft.

[UglyDinosaur]

MichVw schreef op vrijdag 25 maart 2022 @ 13:52:
Ik zag net dat Esera ook een RS485 gateway module heeft:
https://www.esera.de/shop...ire-gateway-10-modbus-rtu

(dat was vroeger niet het geval).

Prijzig, maar als je er bij bedenkt dat je er 30 thermostaten uit kan van maken valt het eigenlijk wel mee.(nee, zoveel heb ik er zelfs niet nodig ).

Aangezien dit het mogelijk maakt om met de RS485 aansluiting van een PLC zowel energiemeters uit te lezen als een sensor netwerk voor temperaturen ben ik er wel voor te vinden.

Dat kan je met een raspberry Pi en Node red ook zelf doen als je een beetje handig bent.

[Kanze]

Ik zit met een vervelend probleem met m'n Eastron SDM630's. Zo heb ik er vier die allen uit een lot komen van begin 2020. Alle functies uitlezen lukt prima net als alle relevant holding registers schrijven via Modbus.

Maar het probleem is dat ik een foutcode krijg wanneer ik het holding register wil schrijven welke de totale energiemeting terug op nul zet. Ik weet dat mijn code correct is omdat ik ook enkele meters heb van een lot uit 2021 en die reageren wel correct op dat commando.

De oudere meters geven ook een modbus foutcode terug (05 - internal error). Ik vind er niets van op Google en berichten naar Eastron worden genegeerd. Zitten hier mensen die dit gedrag ook al gezien hebben?

Hieronder zie je een trace van pymodbus. Het uitgaande commando werkt prima maar de reply bevat foutcode 05. Zie lijncode 13 hieronder.

code:

2022-04-21 22:36:21,597 MainThread DEBUG transaction :139 Current transaction state - IDLE

2022-04-21 22:36:21,597 MainThread DEBUG transaction :144 Running transaction 1

2022-04-21 22:36:21,597 MainThread DEBUG transaction :273 SEND: 0x5 0x10 0x0 0xd8 0x0 0x2 0x4 0x3f 0x80 0x0 0x0 0xe7 0x99

2022-04-21 22:36:21,598 MainThread DEBUG sync :76 New Transaction state 'SENDING'

2022-04-21 22:36:21,598 MainThread DEBUG transaction :287 Changing transaction state from 'SENDING' to 'WAITING FOR REPLY'

2022-04-21 22:36:21,624 MainThread DEBUG transaction :375 Changing transaction state from 'WAITING FOR REPLY' to 'PROCESSING REPLY'

2022-04-21 22:36:21,624 MainThread DEBUG transaction :297 RECV: 0x5 0x90 0x1 0xcc 0x1

[THM0]

Kanze schreef op dinsdag 26 april 2022 @ 01:14:
Ik zit met een vervelend probleem met m'n Eastron SDM630's. Zo heb ik er vier die allen uit een lot komen van begin 2020. Alle functies uitlezen lukt prima net als alle relevant holding registers schrijven via Modbus.

Maar het probleem is dat ik een foutcode krijg wanneer ik het holding register wil schrijven welke de totale energiemeting terug op nul zet. Ik weet dat mijn code correct is omdat ik ook enkele meters heb van een lot uit 2021 en die reageren wel correct op dat commando.

De oudere meters geven ook een modbus foutcode terug (05 - internal error). Ik vind er niets van op Google en berichten naar Eastron worden genegeerd. Zitten hier mensen die dit gedrag ook al gezien hebben?

Hieronder zie je een trace van pymodbus. Het uitgaande commando werkt prima maar de reply bevat foutcode 05. Zie lijncode 13 hieronder.

code:

2022-04-21 22:36:21,597 MainThread DEBUG transaction :139 Current transaction state - IDLE

2022-04-21 22:36:21,597 MainThread DEBUG transaction :144 Running transaction 1

2022-04-21 22:36:21,597 MainThread DEBUG transaction :273 SEND: 0x5 0x10 0x0 0xd8 0x0 0x2 0x4 0x3f 0x80 0x0 0x0 0xe7 0x99

2022-04-21 22:36:21,598 MainThread DEBUG sync :76 New Transaction state 'SENDING'

2022-04-21 22:36:21,598 MainThread DEBUG transaction :287 Changing transaction state from 'SENDING' to 'WAITING FOR REPLY'

2022-04-21 22:36:21,624 MainThread DEBUG transaction :375 Changing transaction state from 'WAITING FOR REPLY' to 'PROCESSING REPLY'

2022-04-21 22:36:21,624 MainThread DEBUG transaction :297 RECV: 0x5 0x90 0x1 0xcc 0x1

Heb je wellicht de MID variant? Die kun je niet resetten.
