Ik heb de Eaton kast ondertussen aangeschaft (de 800mm variant) en ik heb er aardingsrails bij gekocht. Aangezien hier nog mensen met deze kast zijn, hebben jullie ergens een instructie gevonden hoe je de rail best bevestigd in de kast? Ik zie verschillende mogelijkheden zowel boven als onderaan de kast maar ik ben zeker dat er een juiste manier is.
Foto van de kast.
:strip_exif()/f/image/QsQ31XMSSFYPvD9kQPEQYouu.jpg?f=fotoalbum_large)
Ik heb deze gekozen omwille van de inbouwdiepte om zeker voldoende plaats te hebben. Let niet op de rommel rond de nieuwe kast, ik wilde eerst de kast ophangen alvorens ik alles wat op de muur bevestigd is (en dat was meer dan ik had gehoopt) vernieuw/aanpas/... in de mate van het mogelijke.
Van opbouw verwacht ik eigenlijk zo goed als hetzelfde te maken als @Kanze . Alle kabels komen door de muur via de achterzijde in de kast (daar waar de voorziene uitsparing was in de kast) dus dat mag weinig problemen opleveren.
Foto van de kast.
:no_upscale():strip_icc():strip_exif()/f/image/QsQ31XMSSFYPvD9kQPEQYouu.jpg?f=user_large)
Ik heb deze gekozen omwille van de inbouwdiepte om zeker voldoende plaats te hebben. Let niet op de rommel rond de nieuwe kast, ik wilde eerst de kast ophangen alvorens ik alles wat op de muur bevestigd is (en dat was meer dan ik had gehoopt) vernieuw/aanpas/... in de mate van het mogelijke.
Van opbouw verwacht ik eigenlijk zo goed als hetzelfde te maken als @Kanze . Alle kabels komen door de muur via de achterzijde in de kast (daar waar de voorziene uitsparing was in de kast) dus dat mag weinig problemen opleveren.
Ik heb geen aardingrails gebruikt @Devler alles wordt geaard via klemmen en door de din-rails. Langs weerskanten heb je in de kast tegen de achterwand een opstaande kant waarin je je gekochte aardingrail(s) kan vastschroeven. Eventueel ter hoogte van de uitsparing in de achterwand zodat je je aardingsdraden niet te ver door de kast moet trekken tot aan je rail.
Succes met je verbouwing en geniet nog van die terugdraaiende teller
Succes met je verbouwing en geniet nog van die terugdraaiende teller
Hoe vlotten de werken?:
[...]
Als je nog een paar maanden geduld hebt kan ik wat foto's posten
PLC komt inderdaad op rails die wat dieper liggen, waardoor er een afdekplaat voor kan komen te staan.
Ik ben benieuwd om te zien hoe jouw kast er nu uitziet. Ik plan binnen enkele maanden een gelijkaardige installatie op te starten en ben aan het onderzoeken welke kast ik plaats en hoe die ingedeeld moet worden.
:strip_icc():strip_exif()/u/78725/train-icon3.jpg?f=community)
Zucht. Gisteren heel even de stroom uitgezet en na het opkomen doet mijn installatie moeilijk. De PFC200 zelf werkt zonder problemen, maar de bediening die via de modbus uitbreiding loopt reageert meer niet dan wel
. Ik wil dus even met de software gaan kijken, blijkt dat ik de VM waarin ik destijds alles gebouwd heb, heb verwijderd.
Geen probleem, het project zelf staat in OneDrive dus even naar de Wago website om een nieuwe trial versie van e!COCKPIT to downloaden en ... shit, die software bestaat niet meer.
Iemand die kan zeggen wat het beste pad voorwaarts is op dit moment?
. Ik wil dus even met de software gaan kijken, blijkt dat ik de VM waarin ik destijds alles gebouwd heb, heb verwijderd.Geen probleem, het project zelf staat in OneDrive dus even naar de Wago website om een nieuwe trial versie van e!COCKPIT to downloaden en ... shit, die software bestaat niet meer.
Iemand die kan zeggen wat het beste pad voorwaarts is op dit moment?
No keyboard detected. Press F1 to continue.
:strip_exif()/u/118705/usericon.gif?f=community)
Naar welke software ben je precies op zoek?:
Zucht. Gisteren heel even de stroom uitgezet en na het opkomen doet mijn installatie moeilijk. De PFC200 zelf werkt zonder problemen, maar de bediening die via de modbus uitbreiding loopt reageert meer niet dan wel
Geen probleem, het project zelf staat in OneDrive dus even naar de Wago website om een nieuwe trial versie van e!COCKPIT to downloaden en ... shit, die software bestaat niet meer.
Iemand die kan zeggen wat het beste pad voorwaarts is op dit moment?
Die firmware kan je nakijken op de homepage van de PLC zelf, te bereiken via het IP adres van de PLC. Standaard is de login "admin" en paswoord "wago" wat je daar ineens kan aanpassen. Daar kan je ook de laatste versie uploaden. Geen specifieke software nodig in ieder geval.
Moest je twijfelen of het de moeite waard is om in Codesys opnieuw te beginnen, ik heb het een tijdje geleden gedaan om te kijken of ik had "bijgeleerd" van mijn eerste ervaringen. Ik merk dat door opnieuw te beginnen ik bepaalde zaken anders aanpak. Soms beter, soms slechter, maar een nieuwe insteek zorgt voor oplossingen die een andere aanpak vragen en niet mogelijk zouden zijn met de "oude" manier van programmeren. Je hebt immers ervaring opgedaan en problemen ontdekt en je kan ze vanaf begin mee opnemen in je programmatie.
Voor mijn eigen project ben ik ondertussen wat opgeschoten. Ik ben de inputs en outputs aan het doorlussen via insteekklemmen (wago - 1 op 1). Ik heb er zelf niet beter op gevonden dan 2x een SVV 8x0,8 per kaart te gebruiken. Hoe kableren jullie de verschillende in- en uitgangskaarten? 16x08 aankopen voor louter kableren vind ik wat overkill terwijl ik de andere heb liggen.
Fatsoeneren van de bekabeling is de volgende stap, maar ik had geen kabelgootjes meer en zoek nog achter een alternatief.
:strip_exif()/f/image/XB9TvHpBAgdi9vt8R7C5ZHMu.jpg?f=fotoalbum_large)
Moest je twijfelen of het de moeite waard is om in Codesys opnieuw te beginnen, ik heb het een tijdje geleden gedaan om te kijken of ik had "bijgeleerd" van mijn eerste ervaringen. Ik merk dat door opnieuw te beginnen ik bepaalde zaken anders aanpak. Soms beter, soms slechter, maar een nieuwe insteek zorgt voor oplossingen die een andere aanpak vragen en niet mogelijk zouden zijn met de "oude" manier van programmeren. Je hebt immers ervaring opgedaan en problemen ontdekt en je kan ze vanaf begin mee opnemen in je programmatie.
Voor mijn eigen project ben ik ondertussen wat opgeschoten. Ik ben de inputs en outputs aan het doorlussen via insteekklemmen (wago - 1 op 1). Ik heb er zelf niet beter op gevonden dan 2x een SVV 8x0,8 per kaart te gebruiken. Hoe kableren jullie de verschillende in- en uitgangskaarten? 16x08 aankopen voor louter kableren vind ik wat overkill terwijl ik de andere heb liggen.
Fatsoeneren van de bekabeling is de volgende stap, maar ik had geen kabelgootjes meer en zoek nog achter een alternatief.
:no_upscale():strip_icc():strip_exif()/f/image/XB9TvHpBAgdi9vt8R7C5ZHMu.jpg?f=user_large)

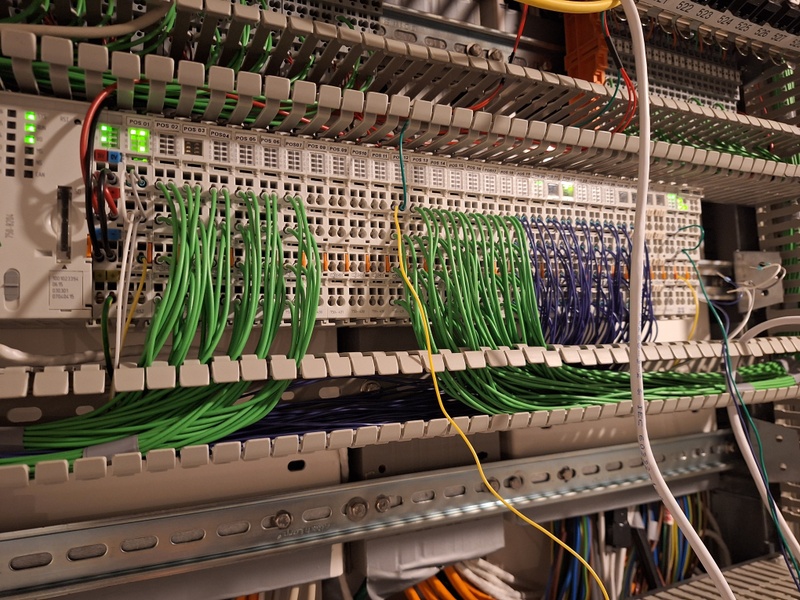

Ik was begonnen met H05V-0.5mm2 maar ben overgestapt naar kablagedraden van Velleman. Hier zie je het verschil tussen H05V (groen) en kablagedraad (paars)..
---
Iemand ervaring met Modbus via de 750-653 RS485 kaarten? Ik heb er twee liggen en krijg ze maar niet werkende.
:no_upscale():strip_icc():strip_exif()/f/image/igLVPTh11kDb4BBDOKwckxtf.jpg?f=user_large)
:strip_icc():strip_exif()/u/350783/crop62ff797f3eccf_cropped.jpg?f=community)

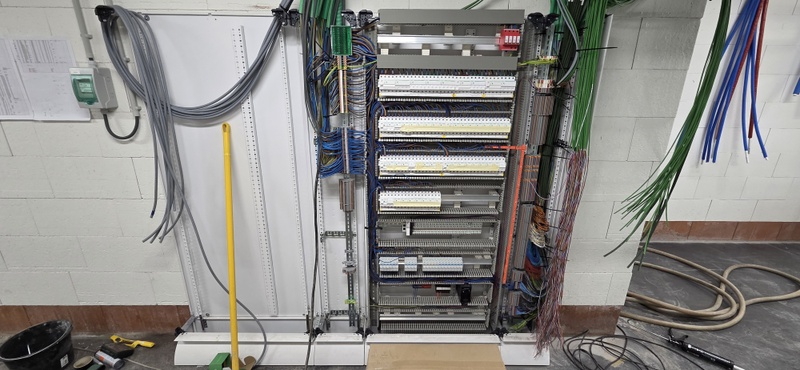

Dit is de huidige status.
In de linkerkast komen alle LED drivers. Hiervoor bestel ik nog een verzinkte montageplaat.
In de rechterkast zit alle vermogenverdeling en onderaan de relais en PLC.
De verticale klemmenstroken zijn wel heel handig om ongeveer op de juiste hoogte de aansluiting te maken; hierdoor zitten de kabelgoten niet overvol.
Initieel was het plan om sturingselementen in de rechterkast te doen en vermogen in de linkerkast, met LED drivers verspreid over de 2 kasten onderaan. De setup nu is wat praktischer om het juiste circuit op de juiste relais(groep) aan te sluiten.
:no_upscale():strip_icc():strip_exif()/f/image/YGCCHzB9b1pTFUH6PUMxqLog.jpg?f=user_large)
Was je hier nog uit gekomen? Ik loopt tegen dezelfde uitdagingen aan icm Codesys..:
Ik heb ondertussen een dali klem (753-647).
Probeer deze nu werkend te krijgen, heb nu 1 meanwell pwm-60-da power supply aangesloten op de dali bus.
De 753-647 wordt met externe 18Vdc gevoed.
Ik heb de codesys libraries toegevoegd maar krijg momenteel "Mailbox is not initialise" als status op de "FbDaliMaster" fb.
Lijkt erop dat ik geen communicatie met de module heb. De 24 byte inputdata wijzigt niet bij al dan niet connecteren van de meanwell voeding.
Helaas kan je de "wago dali configurator " tool niet gebruiken als je een codesys runtime hebt draaien op je plc. Beetje vreemd, want ik lees dat ecockpit in de toekomst niet meer zal gebruikt worden en alles naar codesys gaat.
Screenshots
Iemand tips?
Ik heb toen contact gehad met codesys support en bleek toen dat het niet ging werken met mijn gen1 wago controller, ik heb ondertussen een gen2 controller liggen maar moet nog altijd mijn dali led strips eens proberen toevoegen.
Dus de combi 750-8202, 753-647 en Codesys zal nooit gaan werken...? Dat is balen!:
[...]
Ik heb toen contact gehad met codesys support en bleek toen dat het niet ging werken met mijn gen1 wago controller, ik heb ondertussen een gen2 controller liggen maar moet nog altijd mijn dali led strips eens proberen toevoegen.
Heb je al wel gekeken of je met de 750-8212 (gen 2) wel in staat bent om via Codesys DALI te configureren? Als ik zeker weet dat dat gaat werken, ga ik toch maar weer op zoek naar een gen 2 controller.
Een 750-628 is een bus extender en de 750-362 is een bus coupler.
Een extender gebruik je om een PLC binnen 1 kast uit te breiden via de local bus. De maximumafstand daarvoor is 5 tot 10 meter. Een coupler laat je PLC uitbreiden over TCP/IP waardoor die maximumafstand komt te vervallen. Voor je tuinhuis heb je dus die 750-362 coupler nodig.
In eCockpit kan je je PLC met de coupler verbinden via Modbus UDP of TCP. In Codesys heeft de wizard alleen ondersteuning voor TCP. De wizard voegt je coupler toe als een Ethernet device en staat je toe de veldbusmodules in je tuinhuis te mappen naar variabelen in je programma net zoals je dat doet voor de veldbusmodules bij je PLC. Hieronder wat screenshots.
edit: Je kan gerust een 750-352 tweedehands kopen. Vergeet geen bijkomende busvoeding voor je coupler te plaatsen. PFC200's komen standaard met die voeding aangekoppeld maar coupler dus niet. De coupler zelf kan je bus in het tuinhuis niet direct voeden. Hieronder nog een voorbeeldfoto. Je ziet de voeding (zelfs nog een Beckhoff module) als eerste in de veldbus zitten.
:strip_exif()/f/image/1vfPKq75dI4MdGtEkUIomO7M.png?f=user_large)
:strip_exif()/f/image/xn0tJxlTQ5kXd2bwHsyY4FaP.png?f=user_large)
:strip_exif()/f/image/nJAw4b4sTlvByZu5PHqqXISK.png?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/mxQRVd2udWTIwEsX5Q6Kxtkr.jpg?f=user_large)
