Klopt ja. Dan maar een voorgesoldeerd exemplaar bestellen want ik zie het niet zitten om te gaan solderen (kan ik ook niet). Ik heb echt gewoon iets basics nodig die de meting in mijn waterput afneemt, connecteert met mijn wifi binnenshuis en die waarde doorgeeft via MQTT of iets dergelijk.
[ Voor 25% gewijzigd door ardana123 op 11-07-2023 21:32 ]
- knip -
Ja dat is natuurlijk een beetje ruk maar goed. Dan maar geen knop om manueel te refreshen.:
@ardana123 Zonder connectie zal het connecten niet werken.
In deep sleep heb je de mogelijkheid de ULP coprocessor te gebruiken, maar met beperkte functionaliteit.
Blijft die sensor zoals je 'm nu hebt aangesloten niet die 8mA vragen in (deep) sleep?
Canon EOS 5Dm3 + 5D + 7D + 300D + 1000FN + EF 17-40 4L + EF 35 1.4L + EF 50 1.8 + EF 80-200 2.8L + 550EX

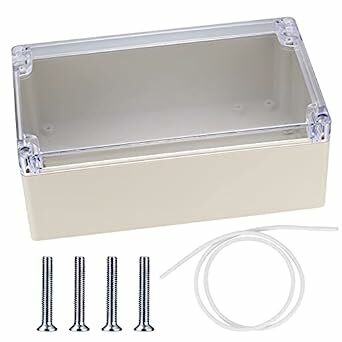

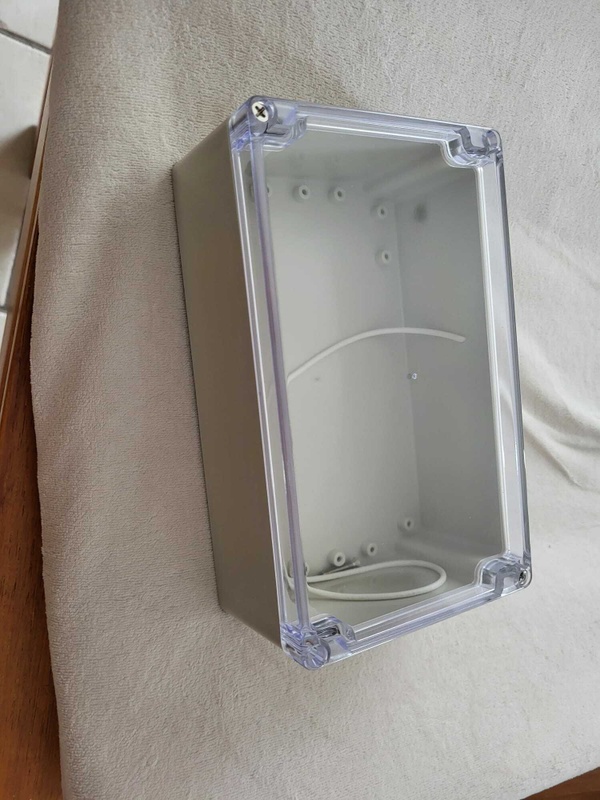

Ik wil die doos kunnen bevestigen aan de onderkant van mijn regenwaterputdeksel. Niet boren wel, maar met tec7 bevestigen (dat deksel is te dun om te boren denk ik). Om dan uiteindelijk een gaatje te boren in die doos en zo de ultrasone sensor laten hangen naar beneden (en rondom het gat nog eens toesiliconeren):
@ardana123 wat is waterproof? Spatwaterdicht of moet dat ding echt onderwater kunnen? Er zijn kant-en-klare lasdozen te koop voor buiten met een degelijke IP-rating. Vaak met wartels waar dikkere kabels doorheen kunnen, maar je hebt ze ook met een rubbermembraan waar je de kabel doorheen prikt zodat de afdichting goed aansluit.
Lasdoos is in ieder geval een handige zoekterm
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/e104ZEob2glB6Ex7mWHI2rgM.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/xsxoFOReKjO6BOPbSDVbOAAe.jpg?f=user_large)
Nieuw exemplaar is toegekomen vandaag waar de headers op voorgesoldeerd zijn. Geen problemen meer nu
. Af en toe wel nog storing naargelang de positie van de jumper kabels denk ik (die zijn ook niet gesoldeerd), maar is voor 99% opgelost...
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ZDzURZsFFFoL4KQyvGYjRKf8.jpg?f=user_large) | :fill(white):strip_exif()/f/image/k5DTPoybTLkajA2CV3ClqnQ7.png?f=user_large) |
[ Voor 3% gewijzigd door heintjeput op 18-07-2023 18:37 ]
Kan de code wel weer eens opzoeken als je wilt.
Tja vanalles
@Jazsie heb jij advies aub ?:
klikbaar plaatje van de besturing van de smoker.
[Afbeelding]
legenda:
1-5 = kleur draad --> 1,wit,2 zwart,3 geel, 4 paars, 5 zwart
6 = wormschroef (25w)
7 = ventilator (25w)
8 = ontsteking (200w voor paar seconden ofzo ..)
9 = vuurpot (waarom die erop staat beats me)
10 = 220v
btw de 4+5 --> die "loos omhoog gaan" zijn voor de besturing (iets esp achtigs?)
kan ik de blauwe relais of de zwarte (solid state) beter gebruiken voor deze schakeling ?
7 (ventilator) staat eigenlijk altijd aan. .. en de ontsteking is minuutje oid ?
de wormschroef moet ik alleen gaan bepalen hoe lang deze draait met welke tussentijd... deze gaat veel schakelen,
Als je ze koopt zien ze er uit zoals deze random link
Doel is eigenlijk wifi voor de thermometer(s).meatprobes via HA en wat extra thermistor(s) voor de (hete) temperaturen te monitoren
maar eerst de basis
Tja vanalles
Die wormschroef voert x aantal pellets per minuut op een vaste RPM 1,0 1,5 of 2,0 afhankelijk van het model. en ik zou hier dus een SSR voor pakken de rest kan denk ik wel op de blauwe variant gezien het alleen aan/uit is:
@vso Je vraag is dus, wat beter gebruiken voor het aansturen, (mechanische) relais of een SSR?
Zelf zou ik voor een SSR gaan, zeker als je veel moet schakelen. Maar zal je wel even goed moeten kijken of er eisen staan voor een snubber icm een inductive belasting.
Dat kan je ook bij een relais toepassen natuurlijk maar een relais vonkt alleen en een SSR gaat er van stuk
Tja vanalles
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/fVfh0NGhDsjHfOf76DQIjnYu.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/cjrXnar3ssK2hep9hnmkyTkv.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/8HYwAFSRLfGvolh2KaIXdYRm.jpg?f=user_large)
[ Voor 19% gewijzigd door ardana123 op 27-07-2023 11:53 ]
Gezien het lage vermogen zou ik gewoon voor SSR gaan, dat moet mocht het inductieve motoren zijn geen probleem zijn.:
klikbaar plaatje van de besturing van de smoker.
[Afbeelding]
legenda:
1-5 = kleur draad --> 1,wit,2 zwart,3 geel, 4 paars, 5 zwart
6 = wormschroef (25w)
7 = ventilator (25w)
8 = ontsteking (200w voor paar seconden ofzo ..)
9 = vuurpot (waarom die erop staat beats me)
10 = 220v
btw de 4+5 --> die "loos omhoog gaan" zijn voor de besturing (iets esp achtigs?)
kan ik de blauwe relais of de zwarte (solid state) beter gebruiken voor deze schakeling ?
7 (ventilator) staat eigenlijk altijd aan. .. en de ontsteking is minuutje oid ?
de wormschroef moet ik alleen gaan bepalen hoe lang deze draait met welke tussentijd... deze gaat veel schakelen,
Als je ze koopt zien ze er uit zoals deze random link
Doel is eigenlijk wifi voor de thermometer(s).meatprobes via HA en wat extra thermistor(s) voor de (hete) temperaturen te monitoren
maar eerst de basis
.
3600 Wp op 0° (vrijwel plat) | 3900Wp op 10°
...)
Tja vanalles
- knip -
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW
Echt veel warmte heb ik niet, als ik een redelijk formaat strip heb, heb ik al voldoende qua afvoer. Maar ik zie dat mijn fets allemaal drain aan de achterzijde hebben, dus dat gaat niet werken. Dan moet ik iets anders zoeken
Ik vind dat wat ik op een breadboard heb gemaakt een prototype is
Ik kan natuurlijk ook ergens een PCB maken, dat zou helemaal cool zijn. (edit: ok, dat gaat wat te ver, misschien ooit in de toekomst )"tijdelijk niet op voorraad – nieuwe voorraad verwacht op 09-10-2023, met een levertijd van 2 à 3 werkdagen." Bummer, andere winkel zoeken, maar ziet er wel uit als iets wat ik zoek. Thanks
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW
- knip -
Nouja, verkopen ga ik het niet dus zolang het voor langere tijd stabiel kan draaien is het goed genoeg. Ik ben zelf degene die last heeft van prutswerk als ik het niet goed genoeg doe.:
@Nox Hehe dat zou ik proof of concept noemen. De shop was inderdaad enkel een voorbeeld, vooral voor de naamgeving en filtertjes.
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW
- knip -
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/meMpZpp0AmHlhVoKToqW31px.jpg?f=user_large)
:fill(white):strip_exif()/f/image/BpJfvRqhTk9fdeFIypB42ggK.png?f=user_large)
- knip -
Hoe monteer je dan pin headers op het uiteinde van die kabeltjes? Moet je dan gaan crimpen of is er iets makkelijks?:
Dan heb je een reden om die connector aan te schaffen.
Nou, ik zit alleen nog met de vraag: hoe maak ik de verbinding tussen protoboards en de esp32.:
Yep goed idee. Die noemen ze prototyping boards (en heb je ook met lanes), maakt je zoeken wat makkelijker.
fwiw: het maakt mij niet uit hoe je het noemt, dat alles uiteindelijk lekker vast zit en een goede connectie heeft is wel erg handig.
[ Voor 3% gewijzigd door Nox op 05-08-2023 00:22 ]
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW
Dat gaat helaas niet lukken denk, die pinnen van de esp zitten op verschillende plekken. Of ik moet dan met kabels over het board alles weer verplaatsen, ik weet niet of dat een beetje doable is? Solderen gaat me redelijk af, maar ik mis die derde en vierde hand een beetje
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW
Complex is het niet, het zijn een mosfet en 2 weerstandjes per kanaal. Maar er gaan tot 16 kanalen op een esp32. Ik ga er eens over nadenken en knutselen. Misschien valt het allemaal erg mee en zit ik te doemdenken. Ik bestel wel wat en ga wat proberen, thanks voor het inzicht
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW

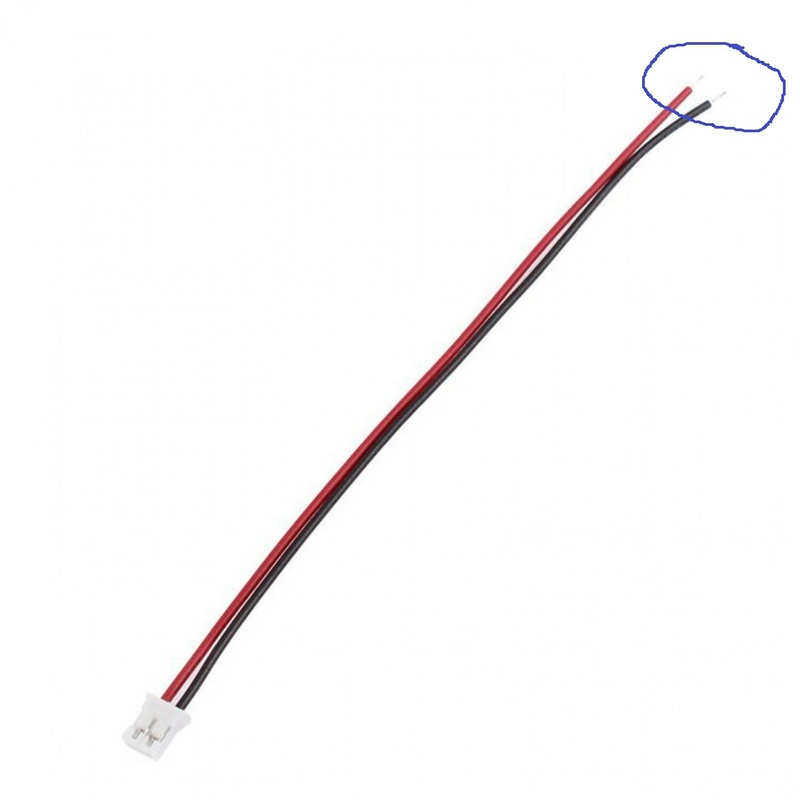

Ik weet niet of we hetzelfde bedoelen. Ik bedoelde niet de connector maar de andere uiteindes. Dus uiteindes moeten dus in de batterijmodule komen in dat groen ding. Kan ik ze er zo gewoon inschroeven of moet ik nog van die zwarte pin headers erop "monteren"? Hoe ik ze daarop moet monteren dan is mij ook onbekend...
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/fN7vHSigfWJVVOSFR04JYM53.jpg?f=user_large)
[ Voor 22% gewijzigd door ardana123 op 05-08-2023 17:01 ]
[ Voor 5% gewijzigd door Toppe op 05-08-2023 17:24 ]
Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/oocGUm8gjH2q16YfbeyymYWW.jpg?f=user_large)
[ Voor 45% gewijzigd door Raymond P op 05-08-2023 22:31 ]
- knip -
Niet verplicht, optioneel.
- knip -
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW
Een aanvulling, je pakt maar kortstondig 22mA. Zodra de on-state van de mosfet bereikt is, dan is de gate opgeladen en stroomt er hoogstens een lek van nA.
[ Voor 7% gewijzigd door Septillion op 08-08-2023 21:08 ]
Ah, ik zat al in de datasheets te kijken wat de RGS is, om te kijken hoeveel stroom er doorheen ging. Die weerstand was niet zo bijzonder. De gate-source leakage current is 200 nA dus dat stelt inderdaad niks voor. Ik zet er voor de zekerheid wel een kleine weerstand tussen voor de formaliteit, al zal ik wel even kijken vanavond hoe het is zonder gate-resistor, als dat echt goed gaat dan zet ik er een tussen van ~80 ohm ofzo, voor het geval een mosfet kaput gaat.:
[...]
Een aanvulling, je pakt maar kortstondig 22mA. Zodra de on-state van de mosfet bereikt is, dan is de gate opgeladen en stroomt er hoogstens een lek van nA.
Dar het dus geen constante stroom is durf ik het voor mijn projecten wel aan om geen tot max 100Ohm te pakken als gate weerstand
Voor de totale stroom zou ik me voor een PWM pin al helemaal geen zorgen maken. De gemiddelde stroom zal voor een PWM pin die een gate aanstuurt makkelijk <1mA zijn.
Overlever van KampeerMeet 4.1
"Als David Attenborough een film van jou zou moeten maken zou hij het moeilijk krijgen." - TDW

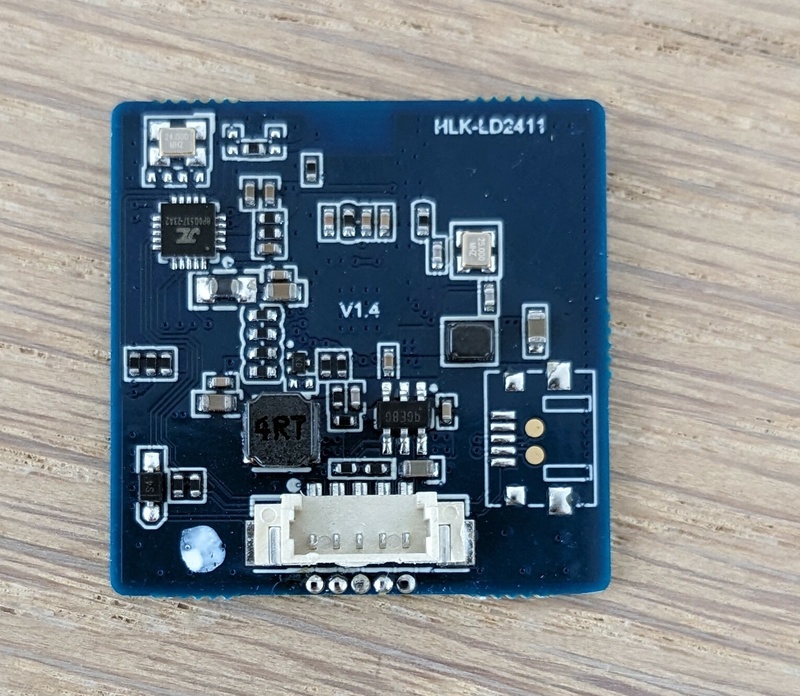

). Ik had dus blijkbaar beter moeten opletten en voor het DO-35 package moeten gaan. Als in: is het mogelijk om gewoon een draadje hier aan te solderen? Heb een ts100 soldeerbout, met tich punten, dus daar zit vast een (hele) kleine bij.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/lYOageyXFhvrtSlbITobkpg0.jpg?f=user_large)
Uhm, theoretisch kan op drie plekken. De pinnen van de connector, eronder zitten pads voor pogo pins, en aan de achterkant zitten ook gaatjes (op de 1,25mm pitch) waarschijnlijk dus de originele plek om een header te solderen.
, dat dan weer wel, en ook dupont & JST ??? stekkers om te krimpen).
[ Voor 27% gewijzigd door Raymond P op 19-08-2023 06:51 ]
- knip -
Hmm, dat ik daar zelf niet an gedacht had. De JST "connectors" die ik heb gaan er wel strak overheen, maar buitenmaat is te groot waardoor die dus contact maakt met de naastgelegen (als er al 2 naast elkaar passen, laat staan 5). De dupont headers zijn wel wat "lager" en zouden dan geen contact maken, maar vallen ook zo over de pin heen dus maken waarschijnlijk uberhaupt geen contact met de pin waar ze wel contact mee moeten maken.
Die snap ik even niet. Wat heeft weer een ander model er mee te maken?Je hebt wel een hele slechte reden om de ld2420 te bestellen.
