Ik heb ook een NodeMCU en heb het aangesloten zoals op de site staat, met spanningsconverter. Het is al weer een tijdje geleden dus weet niet meer precies de details.BazemanKM schreef op vrijdag 8 januari 2021 @ 13:58:
[...]
Mijn sensor is op 5V. Hierdoor heb ik geen spanningsconverterprintje nodig. Weerstand 10k ohm, lees ik in de link, klopt dat?
Mijn NodeMCU V3 is 3V, dus moet ik dan niet de sensor op de NodeMCU aansluiten?
/u/182219/crop62fea26e8dbd3_cropped.png?f=community)
Gebruik zowel de 5V als 3V3 versie van Hi-Link, werken prima in een aantal projecten en nog geen problemen mee (iig niet de voeding
). Belangrijk verschil tussen die twee is dat de HiLink en EC stempel heeft.Haal ze zelf hier weg (ook iets goedkoper dan die amazon link):
https://www.tinytronics.n...-voeding-5vdc-1a-hlk-5m05
@Nhz Die Hi-Links zijn wel prima. Maar om die in een centraaldoos te gaan lopen frotten...
Ideetje, koop een paar Sonoff Mini's
Heb je voor een euro of 7 (uit China, 9 bij Tiny Tronics) een ESP met voeding in een behuizing
Ideetje, koop een paar Sonoff Mini's
Heb je voor een euro of 7 (uit China, 9 bij Tiny Tronics) een ESP met voeding in een behuizing
[ Voor 9% gewijzigd door Septillion op 12-01-2021 17:58 ]
:strip_icc():strip_exif()/u/380074/crop5fa41ade46076_cropped.jpeg?f=community)
Ik heb een Sonoff S26 geflashed met ESPeasy. Ik had er al draaien op een oude versie van espeasy, deze heb ik geflashed met de meest recente versie. Ik heb 2 devices geconfigureerd. 1 is het relais (switch) op gpio12, de andere is de knop op gpio0. Met rules worden deze geschakeld.
Met Domoticz krijg ik 'm goed geschakeld, de drukknop werkt ook om in te schakelen, maar zodra ik uitschakel begint ie onophoudelijk snel aan/uit te schakelen.

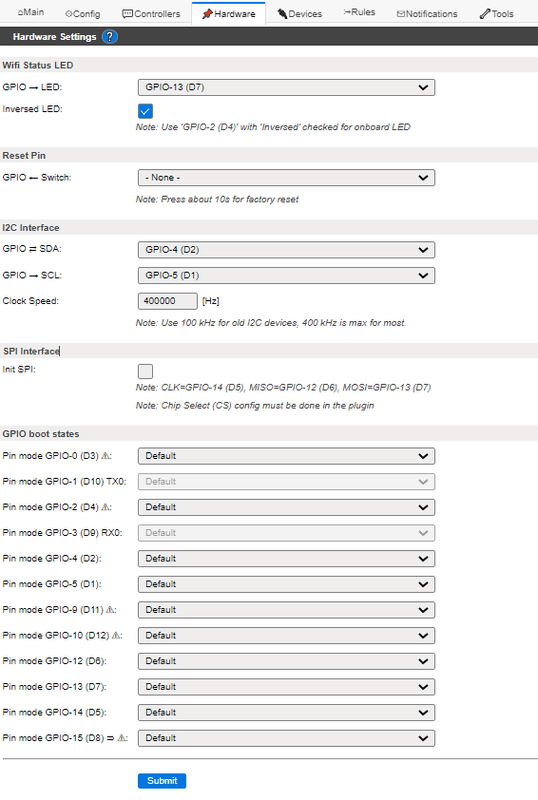

Ik heb alle instellingen over genomen van de sonoff met de oude ESPeasy versie. Zie ik iets over het hoofd?
/f/image/QYFkhFasAMQM9vkguIUI6Ie0.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/YlbOsTO778yMbyajyop7IaNd.png?f=user_large)
:fill(white):strip_exif()/f/image/vhf23Pa8WOyO1CbSBdi76dCP.png?f=user_large)
/f/image/40khWEzm9JAgWnxbNeSZD5DO.png?f=fotoalbum_large)
Met Domoticz krijg ik 'm goed geschakeld, de drukknop werkt ook om in te schakelen, maar zodra ik uitschakel begint ie onophoudelijk snel aan/uit te schakelen.
Ik heb alle instellingen over genomen van de sonoff met de oude ESPeasy versie. Zie ik iets over het hoofd?
:fill(white):strip_exif()/f/image/QYFkhFasAMQM9vkguIUI6Ie0.png?f=user_large)
:fill(white):strip_exif()/f/image/40khWEzm9JAgWnxbNeSZD5DO.png?f=user_large)
[ Voor 8% gewijzigd door Blackouts op 13-01-2021 17:10 ]
Maar goed, ik zeg ook maar wat....
@tsjoender @jobr @Septillion
Dank jullie voor de suggesties. Het was inderdaad zo eenvoudig als @Septillion zei: switch type veranderd naar Button active low en nu werkt het
Edit: Toch de http request in de rules maar toegevoegd zoals @tsjoender aangaf. Soms wil de sonoff toch nog eens op hol slaan, bijvoorbeeld als ie net in het stopcontact wordt gestoken. De requests lijken dan inderdaad van Domoticz af te komen. Knipperende lampen zijn niet goed voor de WAF.
Dank jullie voor de suggesties. Het was inderdaad zo eenvoudig als @Septillion zei: switch type veranderd naar Button active low en nu werkt het
Edit: Toch de http request in de rules maar toegevoegd zoals @tsjoender aangaf. Soms wil de sonoff toch nog eens op hol slaan, bijvoorbeeld als ie net in het stopcontact wordt gestoken. De requests lijken dan inderdaad van Domoticz af te komen. Knipperende lampen zijn niet goed voor de WAF.
[ Voor 45% gewijzigd door Blackouts op 13-01-2021 20:56 ]
Maar goed, ik zeg ook maar wat....
:strip_icc():strip_exif()/u/1007893/crop5f84470ecb79a.jpeg?f=community)
Sow, ik dacht ff simpel een ultrasone afstandmeter (HC-SR04) aan te sluiten op de ESP. Ik had al bedacht dat de ESP op 3,3V werkt en de HC-SR04 op 5V, dus een logic converter er bij gepakt.
Maar wat ik ook probeerde, hij wou het nooit doen. Dus alles doormeten enz. en alles leek goed. Zelf wanneer ik met de hand de trigger hoog maakte ipv via de output van de ESP, kreeg ik een echo binnen.
Vanmiddag nog maar een keer lopen te spelen totdat ik in mijn code wat verdachts zag staan....
Het schrijven van mijn debug info naar serial of telnet duurde schijnbaar zo lang, dat mijn echo puls al lang weg was op het moment dat ik deze ging aflezen.....
De debug regel ff een regel omhoog plaatsen in de code en alles doet het.
Maar wat ik ook probeerde, hij wou het nooit doen. Dus alles doormeten enz. en alles leek goed. Zelf wanneer ik met de hand de trigger hoog maakte ipv via de output van de ESP, kreeg ik een echo binnen.
Vanmiddag nog maar een keer lopen te spelen totdat ik in mijn code wat verdachts zag staan....
code:
1
2
3
4
| digitalWrite(distanceTriggerPin, LOW);
logger->println("Wait for puls");
//Read time input is active (microsec)
duration = pulseIn(distanceEchoPin, HIGH, 10000); |
Het schrijven van mijn debug info naar serial of telnet duurde schijnbaar zo lang, dat mijn echo puls al lang weg was op het moment dat ik deze ging aflezen.....
De debug regel ff een regel omhoog plaatsen in de code en alles doet het.
Soms gaat het niet zoals het moet, maar moet het maar zoals het gaat
:
[...]
Het kan ook iets simpel zijn als een USB poort die te weinig spanning kan leveren.
Heren, bedankt voor het meedenken! de baudrate van 215200 stond zo ingesteld door diegene die het programmaatje gemaakt heeft, heb 'm naar 921600 gezet en warempel, upload succes!
:strip_exif()/u/73/koelkast-lach.gif?f=community)
Even niet direct in houdelijk op je vraag maar twee dingen:
- De U heeft een externe antenne, de andere(n) een antenne op het moederbordje
- Van deze store heb ik Wemos D1 mini's gekocht, ze waren keurig pin compatibel, wat dat betreft prima. Maar het waren zeker geen originele, maar namaak. Daar waren visuele clues voor, maar solderen ging bijv. ook moeilijker door minder koper rond de 'through holes'.
Prima om daar te bestellen, maar weet wel wat je kunt verwachten
Volgens mij is het vooral lood om oud ijzer als het om de modules gaat. Pak een formfactor die je wat lijkt. Als je overigens geen specifieke ESP32 functies wilt gebruiken zou ik het gewoon bij een ESP8266 houden. RTOS en multithread maken het dan alleen maar ingewikkelder om mee in te stappen.
Een 4 pin fan heeft inderdaad al alle drive logica intern. Wel zijn ze schijnbaar picky op dat je een 25kHz signaal gebruikt. En of ze genoeg hebben aan 3v3 kan ik zo ook niet vinden. Je zou eerst eens kunnen spelen met een 5V Arduino (of wat harder zoeken dan ik heb gedaan
).
Van de meeste mosfet modules zou ik lekker ver weg blijven, zeker met een ESP. Ze gebruiken namelijk bijna altijd een IRF520 welk niet logic level. Op 5V dus maar beperkte stroom mogelijk en op 3v3 nagenoeg niets. Aangezien je voor een mosfet sturing alleen één of twee weerstandjes erbij nodig hebt zou ik dus gewoon voor losse mosfets gaan als je die wilt gebruiken.
Een 4 pin fan heeft inderdaad al alle drive logica intern. Wel zijn ze schijnbaar picky op dat je een 25kHz signaal gebruikt. En of ze genoeg hebben aan 3v3 kan ik zo ook niet vinden. Je zou eerst eens kunnen spelen met een 5V Arduino (of wat harder zoeken dan ik heb gedaan
).Van de meeste mosfet modules zou ik lekker ver weg blijven, zeker met een ESP. Ze gebruiken namelijk bijna altijd een IRF520 welk niet logic level. Op 5V dus maar beperkte stroom mogelijk en op 3v3 nagenoeg niets. Aangezien je voor een mosfet sturing alleen één of twee weerstandjes erbij nodig hebt zou ik dus gewoon voor losse mosfets gaan als je die wilt gebruiken.
:strip_exif()/u/25150/Gizzbril.gif?f=community)
Hangt ook een beetje af van hoe je het qua software aanpakt toch? Knal je er ESPEasy of iets vergelijkbaars op, dan zal je qua moeilijkheidsgraad geen verschil merken tussen een ESP8266 en ESP32. Wat je hooguit merkt is dat de webinterface sneller reageert op de ESP32
3,3V gaat in praktijk altijd goed. Dit topic staat vol met zelfgebouwde radiatorboosters op basis van computer fans die met ESPs worden aangestuurd.En of ze genoeg hebben aan 3v3 kan ik zo ook niet vinden. Je zou eerst eens kunnen spelen met een 5V Arduino (of wat harder zoeken dan ik heb gedaan
Mee eens, je kunt dan beter voor een losse mosfet gaan die lekker op 3,3V werkt. Een nog simpelere oplossing: fans pakken die je met PWM gewoon compleet uit kunt zetten. Scheelt weer extra onderdelen.
Canon EOS 5Dm3 + 5D + 7D + 300D + 1000FN + EF 17-40 4L + EF 35 1.4L + EF 50 1.8 + EF 80-200 2.8L + 550EX
@Gizz Dan maakt het inderdaad wat minder belangrijk maar zelfs dan zou ik voor de makkelijkere ESP8266 gaan. Maar zelf ren ik weg van ESP(un)easy
Ik heb net een gelijkaardig projectje opgezet, maar met 2draads 5volt fan (dus zonder ingebouwde pwm), en met een esp32.
Aansturing met irlz34n mosfet van tinytronics en met flyback diode over de fans. Een andere mosfet met "irl..." aanduiding werkt wellicht even goed (dus niet de irf...; de "L" staat voor "logic level" - je kan natuurlijk ook de datasheets nazien om op zeker te spelen).
De ingeboude Pwm van de esp32 werkt prima op 25khz, je weet alleen niet hoe snel de fans draaien. met 4 draads krijg je terugmelding van effectieve snelheid.
De fan in je link lijkt me wel vrij goedkoop, ik ga volgende maal beter zoeken naar goedkope fans
.
:strip_icc():strip_exif()/u/10517/nwkoffie.jpg?f=community)
Toevallig afgelopen week ook mee zitten spelen. Lukt prima met een 4-pins fan en een eigen voeding
Aansluitschema
PC fan met 4 connectors:
pin1 (zwart) naar common ground van zowel ESP als een 12v voeding
pin2 (geel) naar VCC 12v
pin3 (groen) naar D2
pin4 (blauw) naar D3
De ESP apart voeden met een eigen voeding (of evt de 12v op de VIN drukken).
ESPHome yaml:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
| esphome:
name: pwm_fan
platform: ESP8266
board: nodemcuv2
on_boot:
then:
- light.turn_on:
id: pwm_fan1
brightness: 100%
wifi:
ssid: !secret iotwifiUPssid
password: !secret iotwifiUPpwd
# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: !secret fallbackssid
password: !secret fallbackpwd
web_server:
port: 80
captive_portal:
# Enable logging
logger:
# Enable Home Assistant API
api:
password: !secret api_password
ota:
password: !secret ota_password
time:
- platform: homeassistant
id: homeassistant_time
substitutions:
hostid: fireplace_fan
hostname: Fireplace Fan
comment: Fireplace fan controller
sensor:
- platform: pulse_counter
pin:
number: D2
mode: INPUT_PULLUP
unit_of_measurement: 'RPM'
id: rpm_fan1
name: RPM Fan 1
update_interval: 5s
accuracy_decimals: 0
filters:
- multiply: 0.5
light:
- platform: monochromatic
output: pwm_fan_1_speed
id: pwm_fan1
name: "pwm_fan_1_speed"
gamma_correct: 1
# Als fan, alleen low/med/high
#fan:
# - platform: speed
# id: pwm_fan1
# name: PWM Fan 1
# output: pwm_fan_1_speed
# Als light, dan 0 tot 100 procent
output:
- platform: esp8266_pwm
pin: D3
id: pwm_fan_1_speed |
Tijd voor een nieuwe sig..
Top, thanks voor je setup. Nu vraag ik me echter af: kan ik de ESP32 op de VIN met 12v voeden? Gaat dat goed?:
[...]
Toevallig afgelopen week ook mee zitten spelen. Lukt prima met een 4-pins fan en een eigen voeding
Aansluitschema
PC fan met 4 connectors:
pin1 (zwart) naar common ground van zowel ESP als een 12v voeding
pin2 (geel) naar VCC 12v
pin3 (groen) naar D2
pin4 (blauw) naar D3
De ESP apart voeden met een eigen voeding (of evt de 12v op de VIN drukken).
ESPHome yaml:
code:
esphome: name: pwm_fan platform: ESP8266 board: nodemcuv2 on_boot: then: - light.turn_on: id: pwm_fan1 brightness: 100% wifi: ssid: !secret iotwifiUPssid password: !secret iotwifiUPpwd # Enable fallback hotspot (captive portal) in case wifi connection fails ap: ssid: !secret fallbackssid password: !secret fallbackpwd web_server: port: 80 captive_portal: # Enable logging logger: # Enable Home Assistant API api: password: !secret api_password ota: password: !secret ota_password time: - platform: homeassistant id: homeassistant_time substitutions: hostid: fireplace_fan hostname: Fireplace Fan comment: Fireplace fan controller sensor: - platform: pulse_counter pin: number: D2 mode: INPUT_PULLUP unit_of_measurement: 'RPM' id: rpm_fan1 name: RPM Fan 1 update_interval: 5s accuracy_decimals: 0 filters: - multiply: 0.5 light: - platform: monochromatic output: pwm_fan_1_speed id: pwm_fan1 name: "pwm_fan_1_speed" gamma_correct: 1 # Als fan, alleen low/med/high #fan: # - platform: speed # id: pwm_fan1 # name: PWM Fan 1 # output: pwm_fan_1_speed # Als light, dan 0 tot 100 procent output: - platform: esp8266_pwm pin: D3 id: pwm_fan_1_speed
:strip_icc():strip_exif()/u/392650/crop5d80d5a2c9b09.jpeg?f=community)
Waarom? Uit je opmerking lijkt het of je het niets vindt, maar het is juist voor beginners een heel aardig en handig platform, dat natuurlijk zijn tekortkomingen kent. De documentatie is niet je dat, maar dat wordt momenteel bijgewerkt.Veel minder intimiderend dan de Arduino software.:
@Gizz Dan maakt het inderdaad wat minder belangrijk maar zelfs dan zou ik voor de makkelijkere ESP8266 gaan. Maar zelf ren ik weg van ESP(un)easy
Dat gezegd hebbende is het natuurlijk voor de gevorderde, die veel eist natuurlijk te simpel. Maar uneasy is het zeker niet.
@RoJan Ben ik het dus niet mee eens. En het begon dus al de shitload aan verschillende versies van de .bin. Bij Tasmota vind ik had al verwarrend maar staat er nog uitleg boven. (Dus nee, dat is ook niet heilig maar noemt zich niet easy). En daarna miste ik een meer general view hoe het werkt. De methode om iets gedaan te krijgen lijkt vooral gebaseerd op stap voor stap volgen van een howto ipv dat echt verteld wordt hoe wat waar. Dus juist als ervaren gebruiker miste ik het overzicht wat ik nu echt deed. Dus ja, makkelijker dan via gewoon C++ als je dat niet kent. Maar makkelijk wil ik het niet noemen. ESPeasier dus.
Dat met al die versies ben ik wel met je eens. Dat zou een stuk duidelijker kunnen.Veel keus, maar daarom wel verwarrend. Dat veruit de meesten voldoende hebben aan één van die versies vertellen ze er ook al niet bij. En tenslotte is de 'gui' programmer waardeloos met een bizarre interface. Dus ja, voor zover ben ik het zeker met je eens. Maar zodra het er eenmaal opstaat is het super-easy. Moet je daar wel zien te komen:
@RoJan Ben ik het dus niet mee eens. En het begon dus al de shitload aan verschillende versies van de .bin. Bij Tasmota vind ik had al verwarrend maar staat er nog uitleg boven. (Dus nee, dat is ook niet heilig maar noemt zich niet easy). En daarna miste ik een meer general view hoe het werkt. De methode om iets gedaan te krijgen lijkt vooral gebaseerd op stap voor stap volgen van een howto ipv dat echt verteld wordt hoe wat waar. Dus juist als ervaren gebruiker miste ik het overzicht wat ik nu echt deed. Dus ja, makkelijker dan via gewoon C++ als je dat niet kent. Maar makkelijk wil ik het niet noemen. ESPeasier dus.
Hi vrouwen en mannen,
Een probleempje, waarbij ik niet goed weet waar ik de oplossing zou moeten zoeken.
Tijd voor een hulpvraag dus.
Voor de waterontharder heb ik deze tutorial gevolgd.
https://adonno.com/salt-level-sensor/
Ik krijg echter alleen geen meetgegevens door in HomeAssistant. 🤨 Als ik de Wemos opstart krijg ik keurig “niet beschikbaar”. Als alles online komt, geeft ie als resultaat “onbekend”.
Zou dus denken dat er een defect in de ultrasoon HC-SR04 zit.
Want als het solderen misgegaan was had ik kortsluiting, dus een overleden Wemos D1 mini gehad.
En als het programmeren onsuccesvol was had ik de data die ik wel ontvang niet gehad.
Misschien dat iemand hier een tip heeft waar het mogelijk nog in kan zitten?
Afbeeldingen voor de verdere toelichting.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/wnqylYWLfQQOvrha8SpASgnT.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/IqvjZ7VFaS6SYfShpojHL3Im.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/04xnC3LqNqm5xfqwIhxr4mdO.jpg?f=user_large)
Een probleempje, waarbij ik niet goed weet waar ik de oplossing zou moeten zoeken.
Tijd voor een hulpvraag dus.
Voor de waterontharder heb ik deze tutorial gevolgd.
https://adonno.com/salt-level-sensor/
Ik krijg echter alleen geen meetgegevens door in HomeAssistant. 🤨 Als ik de Wemos opstart krijg ik keurig “niet beschikbaar”. Als alles online komt, geeft ie als resultaat “onbekend”.
Zou dus denken dat er een defect in de ultrasoon HC-SR04 zit.
Want als het solderen misgegaan was had ik kortsluiting, dus een overleden Wemos D1 mini gehad.
En als het programmeren onsuccesvol was had ik de data die ik wel ontvang niet gehad.
Misschien dat iemand hier een tip heeft waar het mogelijk nog in kan zitten?
Afbeeldingen voor de verdere toelichting.
Refferal link voor ABRP of Tronity nodig voor 30 dagen premium? Stuur maar een PB.
@_Marcel_1973 Draden doorgemeten? Andere pinnen geprobeerd?
Ik weet niet zo goed hoe het debuggen met ESPhome gaat. Kun je in de logs echt niets anders terugvinden dan hoe sterk het wifi-signaal is? Lijkt alsof hij het hele stuk 'Platform ultrasonic' gewoon negeert en alleen het stukje wifi + uptime uitvoert.
Je zou nog even andere firmware kunnen flashen waarbij je wel direct in de ESP kan grasduinen (heb het idee bij ESPhome dat HA er altijd tussen zit, maar misschien heb ik het mis).
Overigens zijn de pinnen van de ESP officieel 3,3V en sluit jij er nu direct 5V op aan. Nou gaat dat in veel gevallen goed, maar misschien heb jij net pech met een ESP die er toch niet goed tegen kan. Voor de zekerheid kun je hem beter aansluiten met een level shifter of voltage divider, zodat er maximaal 3,3V naar de ESP gaat
Ik weet niet zo goed hoe het debuggen met ESPhome gaat. Kun je in de logs echt niets anders terugvinden dan hoe sterk het wifi-signaal is? Lijkt alsof hij het hele stuk 'Platform ultrasonic' gewoon negeert en alleen het stukje wifi + uptime uitvoert.
Je zou nog even andere firmware kunnen flashen waarbij je wel direct in de ESP kan grasduinen (heb het idee bij ESPhome dat HA er altijd tussen zit, maar misschien heb ik het mis).
Overigens zijn de pinnen van de ESP officieel 3,3V en sluit jij er nu direct 5V op aan. Nou gaat dat in veel gevallen goed, maar misschien heb jij net pech met een ESP die er toch niet goed tegen kan. Voor de zekerheid kun je hem beter aansluiten met een level shifter of voltage divider, zodat er maximaal 3,3V naar de ESP gaat
Canon EOS 5Dm3 + 5D + 7D + 300D + 1000FN + EF 17-40 4L + EF 35 1.4L + EF 50 1.8 + EF 80-200 2.8L + 550EX
Thnx @Gizz
Als ik de log volg met opstarten, geeft ie geen fout op de ultrasonic, maar er komt simpelweg geen “meting” door. Ik krijg een timeout op de ultrasonic. Zie ook pic.
Uiteraard de draden vervangen en pinnen gewijzigd. Maar telkens time out. Daarom vermoed ik dat de ultrasonic niet goed is.
Ik kwam veel issues tegen met de ultrasonic. In een enkel geval werkte het bijv niet op de usb van de laptop, maar wel op de usb van een desktop. De Esp wordt overigens door velen op 5v aangesloten zonder problemen. Dus eigenlijk geen idee of dat veel uitmaakt, te meer daar ik wel connectie krijg en de esp ook zichtbaar is.
/f/image/p1SWWXO89W3MAmS3ro9U5umv.png?f=fotoalbum_large)
Als ik de log volg met opstarten, geeft ie geen fout op de ultrasonic, maar er komt simpelweg geen “meting” door. Ik krijg een timeout op de ultrasonic. Zie ook pic.
Uiteraard de draden vervangen en pinnen gewijzigd. Maar telkens time out. Daarom vermoed ik dat de ultrasonic niet goed is.
Ik kwam veel issues tegen met de ultrasonic. In een enkel geval werkte het bijv niet op de usb van de laptop, maar wel op de usb van een desktop. De Esp wordt overigens door velen op 5v aangesloten zonder problemen. Dus eigenlijk geen idee of dat veel uitmaakt, te meer daar ik wel connectie krijg en de esp ook zichtbaar is.
:fill(white):strip_exif()/f/image/p1SWWXO89W3MAmS3ro9U5umv.png?f=user_large)
Refferal link voor ABRP of Tronity nodig voor 30 dagen premium? Stuur maar een PB.
/u/304801/crop5bea8a2cd3d1a_cropped.png?f=community)
Mogelijk kan iemand mij hier mee helpen?
Ik wordt zo langzamerhand gek dat ik niet kan vinden waar het probleem ligt.
Ik heb een Wemos D1 mini (ESP-8266) geflashed met Tasmota, werkt eigenlijk allemaal perfect.
NU heb ik op de wemos een sensor aangesloten op de A0 (Adc) inout, deze komt ook netjes binnen en geeft een waarde in tasmota.
Echter krijg ik op geen wijze de data in Domoticz zichtbaar.
Mqtt draait prima en ontvangt vele shelly, en andre tasmota apparaten.
heb de wemos geflashed

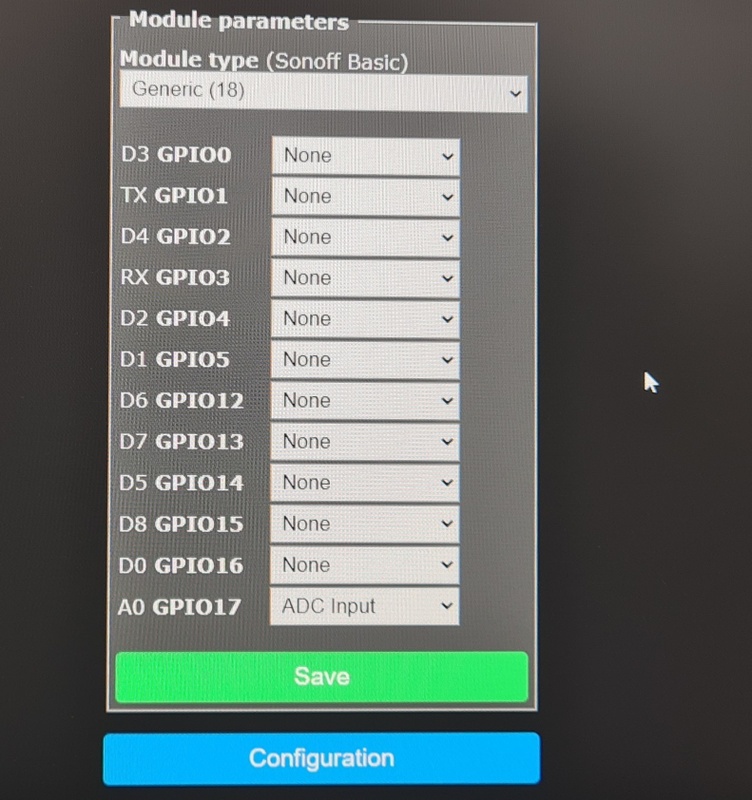

Sensor aangepast naar Generic (18)
virtuele sensor gemaakt in domoticz (volt) (ook getest met text)
IDX gekoppelt aan tasmota.
en helaas geen resultaat, waar ligt het nu aan?
Ik begrijp het niet

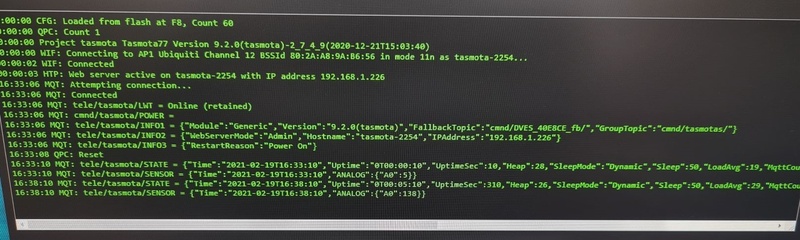

Screenshot van de console, hij stuurt daadwerkelijk data over MQTT blijkbaar
:strip_exif()/f/image/t1pOgnw8kaIkQ1j01iIKPrEi.jpg?f=fotoalbum_large)

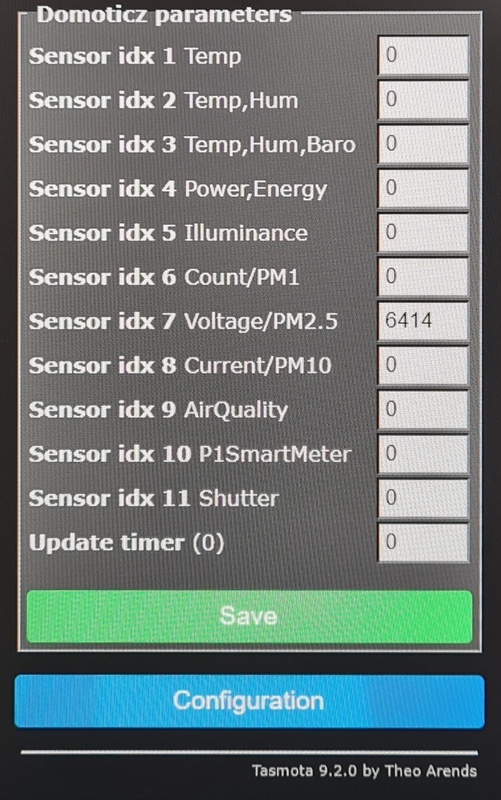

IDX ingevuld
:strip_exif()/f/image/X2mdP4605MHukSJuXFSTua1A.jpg?f=fotoalbum_large)
IDX is hier Zichtbaar 6414
:strip_exif()/f/image/We8SSNuzjsycfUuWg3Zvv61I.jpg?f=fotoalbum_large)
Sensor settings
:strip_exif()/f/image/VFl1E8iCMqGrNVdfAlqeqkp2.jpg?f=fotoalbum_large)
Mqtt settings, wachtwoord en user heb ik al 20 keer gecheckt en is goed
:strip_exif()/f/image/gclmMUZON90WLmkGosJWOOX7.jpg?f=fotoalbum_large)
Ik wordt zo langzamerhand gek dat ik niet kan vinden waar het probleem ligt.
Ik heb een Wemos D1 mini (ESP-8266) geflashed met Tasmota, werkt eigenlijk allemaal perfect.
NU heb ik op de wemos een sensor aangesloten op de A0 (Adc) inout, deze komt ook netjes binnen en geeft een waarde in tasmota.
Echter krijg ik op geen wijze de data in Domoticz zichtbaar.
Mqtt draait prima en ontvangt vele shelly, en andre tasmota apparaten.
heb de wemos geflashed
Sensor aangepast naar Generic (18)
virtuele sensor gemaakt in domoticz (volt) (ook getest met text)
IDX gekoppelt aan tasmota.
en helaas geen resultaat, waar ligt het nu aan?
Ik begrijp het niet
Screenshot van de console, hij stuurt daadwerkelijk data over MQTT blijkbaar
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/t1pOgnw8kaIkQ1j01iIKPrEi.jpg?f=user_large)
IDX ingevuld
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/X2mdP4605MHukSJuXFSTua1A.jpg?f=user_large)
IDX is hier Zichtbaar 6414
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/We8SSNuzjsycfUuWg3Zvv61I.jpg?f=user_large)
Sensor settings
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/VFl1E8iCMqGrNVdfAlqeqkp2.jpg?f=user_large)
Mqtt settings, wachtwoord en user heb ik al 20 keer gecheckt en is goed
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/gclmMUZON90WLmkGosJWOOX7.jpg?f=user_large)
- leeg -
@luigi87 Maak er in Domoticz eens een custom counter van, in plaats van specifiek voltage.
Overigens is het maken van een screenshot vaak makkelijker en sneller dan letterlijk een foto van je scherm maken
Overigens is het maken van een screenshot vaak makkelijker en sneller dan letterlijk een foto van je scherm maken
Canon EOS 5Dm3 + 5D + 7D + 300D + 1000FN + EF 17-40 4L + EF 35 1.4L + EF 50 1.8 + EF 80-200 2.8L + 550EX
Na vele pogingen heb ik een wemos geflashed met ESPeasy.:
@luigi87 Maak er in Domoticz eens een custom counter van, in plaats van specifiek voltage.
Overigens is het maken van een screenshot vaak makkelijker en sneller dan letterlijk een foto van je scherm maken
en via Http heb ik het nu werkend
En ja foto maken van je scherm is beetje oudbollig
maar werkte toen op mijn werklaptop en is het weer drama die screenshot in de cloud te krijgen, dit was sneller Edit:
Ergens in mqtt en Domoticz ligt de fout.
Ook met ESP easy en MQTT geen waardes naar Domoticz
Maar voor nu heb ik het werkend en ga ik verbouwen.
nu om gaan zetten van numerieke waarde naar wind.
Mijn resolutie op de ESP is 0-1023
Mijn resolutie op de sensor is 0,4V tot 2Vdc
En binnen deze 1,6V wordt er een windsnelheid gegeven van 0 tot 32,4 m/s
Iemand een tip hoe je dit het beste kan aanpakken? kan ik deze omrekening in de ESP 8266 laten omzetten?
(leuk speelgoed dat ESP Spul
)
[ Voor 41% gewijzigd door luigi87 op 20-02-2021 14:12 ]
- leeg -
Corrigeer je de gemeten waarde van de SDS011 op basis van de gemeten luchtvochtigheid? Zoja, zou je kunnen delen hoe je dat hebt aangepakt?:
@JeroenH Ik heb toevallig een tijdje geleden deze behuizing geprint om een weerstationnetje met o.a. de SDS011 in de tuin op te hangen. Binnenshuis heb ik al een SDS011 hangen in de keuken om op basis van fijnstof de mechanische ventilatie te regelen als er gekookt wordt.
Ik heb ook naar luftdaten.info zitten kijken, maar ben eigenlijk om twee redenen daar (nog) niet mee verder gegaan:Dat de DHT22, die in de buurt zit van je ESP8266 (warmtebronnetje) een hogere temperatuur meet snap ik wel. Of dat het hele verschil verklaart, dat weet ik niet
- Ik kreeg de indruk dat ze alleen sensoren willen opnemen in de database die in de door hen voorgeschreven behuizing zit, i.v.m. valide metingen en het onderling vergelijken van meetstations. En dat behuizingen zoals jij en ik die hebben geprint niet in aanmerking komen.
- De sensor gebruik ik in de eerste plaatst voor mijzelf en als bijkomstigheid zou ik wel data naar luftdaten.info willen pushen. Maar vanuit luftdaten.info wordt je een kant en klare firmware aangeboden die je dan weer om zou moeten bouwen om de data intern via MQTT te pushen. Althans dat neem ik aan, want ik heb me zoals ik eerder zei verder niet in verdiept
Nee, dat doe ik niet. De SDS011 die ik buiten heb hangen draait op de standaard airrohr-firmware en daar zit die correctie volgens mij (nog) niet in. Verder pas ik de data voor eigen gebruik niet aan in node-RED of iets dergelijks.
Bij de SDS011 die voor mij veel belangrijker is (aansturing mechanische ventilatie tijdens het koken) speelt het probleem van de luchtvochtigheid sowieso niet echt
Canon EOS 5Dm3 + 5D + 7D + 300D + 1000FN + EF 17-40 4L + EF 35 1.4L + EF 50 1.8 + EF 80-200 2.8L + 550EX
Zou je eens kunnen (en willen
) tekenen hoe je dit hebt aangesloten? Ik heb nog een paar Sonoffs liggen dus zou het ook op deze manier kunnen doen.
@Valen_76 Je hebt wel (deels ) gelijk ja, misschien iets te kort door de bocht
De pieken en <0V daar werkt een 100k serieweerstand (zeker met de C) voor de ESP al prima tegen. Maar als de knop niet ingedrukt is zal de beltrafo inderdaad de ingang op en neer doen gaan. Met een wat langere debounce tijd in de ESP is dit op zich op te vangen maar hoe dit in ESPHome zit weet ik niet. Andere optie zou zijn om met de knop alleen 3V3 te schakelen (naar GND) en dit aan de ESP en een relais te geven. En dan met het relais de bel te schakelen ipv de knop. Maar dan ben je wel weer terug dat storing eventueel de bel doet af gaan. Kan je dus ook alles aan de ESP overlaten.
Het aan een Sonoff hangen kan ik niet aanraden. Alles in een Sonoff heeft referentie naar de 230V. Dus als je daar je bel aan hangt staat daar dus effectief ook 230V op. Daar is de bel en de bekabeling niet voor bedoelt. Zeker zo buiten kan ik dat niet aanraden.
) gelijk ja, misschien iets te kort door de bocht De pieken en <0V daar werkt een 100k serieweerstand (zeker met de C) voor de ESP al prima tegen. Maar als de knop niet ingedrukt is zal de beltrafo inderdaad de ingang op en neer doen gaan. Met een wat langere debounce tijd in de ESP is dit op zich op te vangen maar hoe dit in ESPHome zit weet ik niet. Andere optie zou zijn om met de knop alleen 3V3 te schakelen (naar GND) en dit aan de ESP en een relais te geven. En dan met het relais de bel te schakelen ipv de knop. Maar dan ben je wel weer terug dat storing eventueel de bel doet af gaan. Kan je dus ook alles aan de ESP overlaten.Het aan een Sonoff hangen kan ik niet aanraden. Alles in een Sonoff heeft referentie naar de 230V. Dus als je daar je bel aan hangt staat daar dus effectief ook 230V op. Daar is de bel en de bekabeling niet voor bedoelt. Zeker zo buiten kan ik dat niet aanraden.
[ Voor 17% gewijzigd door Septillion op 23-02-2021 12:57 ]
/u/189310/crop571f5b38cbd6b_cropped.png?f=community)
@Raymond P Maar de 3v3 van een Sonoff is niet potentiaal vrij
Eigenlijk wil ik zoiets als onderstaande (diagram van de Doorbell Modernizr) doen. Enkel die blauwe lijn. Ik ga eens knutselen met of de ESP-01s of een Sonoff Basic.
/f/image/2XH1D7cbPIJ6PEPIyls2SNW4.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/2XH1D7cbPIJ6PEPIyls2SNW4.png?f=user_large)
/u/638809/crop60400e6fa9a9c_cropped.png?f=community)
Dat was inderdaad de inspiratiebron
Ik wil alleen iets simpelers zonder het aan en uitschakelen van de bel, maar alleen een notificatie.
:strip_icc():strip_exif()/u/70459/crop5cf63c113d06c_cropped.jpeg?f=community)
Ik heb zelf een gelijkrichter in serie geschakeld met de deurbeldrukker en de deurbel.
Aan de output van de gelijkrichter heb ik een relais met een condensator hangen welke een KaKu deurbel "kortsluit"
Aangezien het een simpel sluit contact is kan je deze ook wel op een ESP aansluiten (met een weerstandje volgens mij).
Zelf dan nog de mogelijkheid om de bel zelf uit te schakelen er bij gemaakt maar komt overeen met schema op volgende site.
https://www.circuitsonline.net/forum/view/113650.
Werkt bij mij al jaren probleemloos en krijg netjes icm domoticz een telegram bericht met een foto door als er iemand aanbelt
Aan de output van de gelijkrichter heb ik een relais met een condensator hangen welke een KaKu deurbel "kortsluit"
Aangezien het een simpel sluit contact is kan je deze ook wel op een ESP aansluiten (met een weerstandje volgens mij).
Zelf dan nog de mogelijkheid om de bel zelf uit te schakelen er bij gemaakt maar komt overeen met schema op volgende site.
https://www.circuitsonline.net/forum/view/113650.
Werkt bij mij al jaren probleemloos en krijg netjes icm domoticz een telegram bericht met een foto door als er iemand aanbelt
Heb het uiteindelijk gedaan met een reed switch aan een NodeMCU bordje wat ik nog had. De reed switch achter de traditionele deurbel geplakt en verbonden aan het bordje. Werkt (tot nu toe ) feilloos en heb niks aan de bestaande bedrading hoeven te wijzigen.
Nu nog een camera module aansluiten om een snapshot te nemen van de voordeur en mee te sturen met de notificatie 🤩
) feilloos en heb niks aan de bestaande bedrading hoeven te wijzigen.Nu nog een camera module aansluiten om een snapshot te nemen van de voordeur en mee te sturen met de notificatie 🤩
[ Voor 18% gewijzigd door virofi op 27-02-2021 11:17 ]
Hier zijn vast ook mensen die hun project netjes willen opleveren. Ik ben nu bezig met het indelen van een behuizing met daarin een 230-24V voeding (Meanwell), een 8 kanaals relaismodule en (volgens mij) een Wemos Lolin32 ripoff (Loin32 staat er op).
Omdat de ESP boven de voeding gemonteerd moet worden komt deze op een kunststof plaatje. Dat plaatje staat op een paar standoffs zodat de voeding z'n warmte kwijt kan. Het relaisbord net zo, maar die heeft grotere schroefgaten. Helaas kan ik daar in 2 van de 4 gaten geen schroef kwijt omdat die te dicht op de relais zit.
Hoe zetten jullie doorgaans je ESP bordje vast? Mijn bordje heeft maar 2 schroefgaatjes, aan weerskanten van de antenne. Nu zat ik aan dit soort standoffs te denken:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/K8w2sAiEZa60kWPwPaKOtubR.jpg?f=user_large)
Het nadeel is dat die nauwelijks in m2.5 te vinden zijn, in m3 meer dan genoeg.
Omdat de ESP boven de voeding gemonteerd moet worden komt deze op een kunststof plaatje. Dat plaatje staat op een paar standoffs zodat de voeding z'n warmte kwijt kan. Het relaisbord net zo, maar die heeft grotere schroefgaten. Helaas kan ik daar in 2 van de 4 gaten geen schroef kwijt omdat die te dicht op de relais zit.
Hoe zetten jullie doorgaans je ESP bordje vast? Mijn bordje heeft maar 2 schroefgaatjes, aan weerskanten van de antenne. Nu zat ik aan dit soort standoffs te denken:
Het nadeel is dat die nauwelijks in m2.5 te vinden zijn, in m3 meer dan genoeg.
/u/33305/crop60893dfd18ede_cropped.png?f=community)
Copycat
https://www.zuidwijk.com/making-my-doorbell-smart/Makkelijkste is een Wemos D1 mini met een relais hat.
:
[...]
Copycat
Makkelijkste is een Wemos D1 mini met een relais hat.

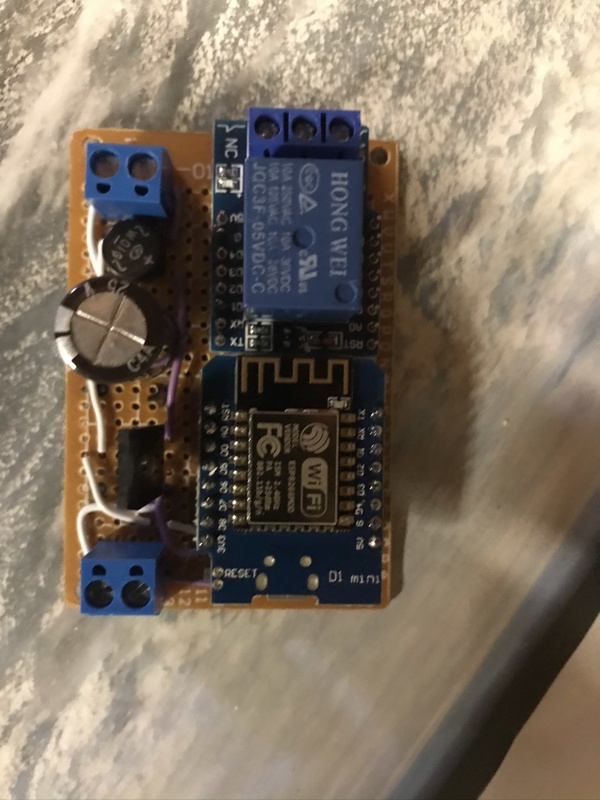

:no_upscale():strip_icc():fill(white):strip_exif()/f/image/A115KlktLkLyOG1jcruBPptI.jpg?f=user_large)
Je bedoeld dat mijn soldeerwerkje overbodig was?
(Zit nog een 12VAC naar 5VDC schakeling bij)
[ Voor 3% gewijzigd door Slaut op 01-03-2021 10:28 ]
Leuk gedaan! (daar ben je tweaker voor).
Ik heb daar dit voor gemaakt, met geïntegreerde buck converter:
De buck converter kan tot ~40 volt aan (zodat ie breed inzetbaar is, hoorde dat ze ergens in het verre noorden 24 volt bel systemen zijn
)
Super, ik wou eerst ook zo'n Buck converter van Ali inzetten, maar kreeg er maar steeds geen output op, dus toen maar een inefficiënte 7805 gebruikt. Goede website, zal ook eens naar de P1 zaken kijken.:
[...]
Leuk gedaan! (daar ben je tweaker voor).
Ik heb daar dit voor gemaakt, met geïntegreerde buck converter:
[Afbeelding]
De buck converter kan tot ~40 volt aan (zodat ie breed inzetbaar is, hoorde dat ze ergens in het verre noorden 24 volt bel systemen zijn
Na lange tijd voornaamelijk met arduino's en esp8266's gewerkt te hebben via zowel de arduino IDE en vs code arduino plugins, ben ik recent overgestapt naar esp32's en platformIo.
Wat is dit een verademing. Wel is de workflow van platformIo even wennen in het begin. (Of eigenlijk de file indeling van de arduino IDE is erg lui).
Ook heb ik sinds vandaag de beschikking over ESP-prog jtag debugger, wat is dat fijn om te hebben zeg.
:fill(white):strip_exif()/f/image/KCZVwzTd0tqmQar5k4fRqoB8.png?f=user_large)
Dit heeft mij wel eens 2 dagen hoofdpijn bezorgt
Wat is dit een verademing. Wel is de workflow van platformIo even wennen in het begin. (Of eigenlijk de file indeling van de arduino IDE is erg lui).
Ook heb ik sinds vandaag de beschikking over ESP-prog jtag debugger, wat is dat fijn om te hebben zeg.
Sommige van de die buck converters van ali staan standaard geconfigureerd voor de variable spanning. Als je de soldeer pads gebruikt voor 3.3; 5; 9 of 12 V dan moet je een lane onderbreken op de pcb bij het blauwe streepje hier onder:
Dit heeft mij wel eens 2 dagen hoofdpijn bezorgt
All electric components run on smoke. If you let the smoke out, they won't work anymore.
:strip_exif()/u/417986/crop5896f71a13c18_cropped.gif?f=community)
/u/31475/crop59aee4562f4a4.png?f=community)
Weet iemand hier of je een ESP32 "zomaar" in een product (dat je wilt verkopen) mag gebruiken?
Ik vraag dit omdat ik heel toevallig vandaag dit topic tegen kwam: https://www.mikrocontroller.net/topic/514527#new
Daar zeggen ze volgens mij (mijn Duits is niet super goed) dat de ESP32 te veel hoogfrequent signalen uitstuurt, en dat je hem daarom niet gecertificeerd krijgt om te mogen gebruiken in een product en het daardoor dus niet mag verkopen.
Weet iemand hoe dat zit? Of weet iemand waar je zoiets (met 100% zekerheid) kunt navragen? Is er bijvoorbeeld een instantie waar je naar kunt bellen om dit soort vragen te stellen?
Alvast dank voor 't meedenken
Ik vraag dit omdat ik heel toevallig vandaag dit topic tegen kwam: https://www.mikrocontroller.net/topic/514527#new
Daar zeggen ze volgens mij (mijn Duits is niet super goed) dat de ESP32 te veel hoogfrequent signalen uitstuurt, en dat je hem daarom niet gecertificeerd krijgt om te mogen gebruiken in een product en het daardoor dus niet mag verkopen.
Weet iemand hoe dat zit? Of weet iemand waar je zoiets (met 100% zekerheid) kunt navragen? Is er bijvoorbeeld een instantie waar je naar kunt bellen om dit soort vragen te stellen?
Alvast dank voor 't meedenken
Onderstaande heeft de ESP-WROOM-32 van Espressif zelf:
Weet iemand hier of je een ESP32 "zomaar" in een product (dat je wilt verkopen) mag gebruiken?
Ik vraag dit omdat ik heel toevallig vandaag dit topic tegen kwam: https://www.mikrocontroller.net/topic/514527#new
Daar zeggen ze volgens mij (mijn Duits is niet super goed) dat de ESP32 te veel hoogfrequent signalen uitstuurt, en dat je hem daarom niet gecertificeerd krijgt om te mogen gebruiken in een product en het daardoor dus niet mag verkopen.
Weet iemand hoe dat zit? Of weet iemand waar je zoiets (met 100% zekerheid) kunt navragen? Is er bijvoorbeeld een instantie waar je naar kunt bellen om dit soort vragen te stellen?
Alvast dank voor 't meedenken
https://a.aliexpress.com/_vMAWKl
Deze zou volgens het esp32 forum de enige ESP32 module zijn die CE en FCC gekeurd zijn. Deze hoef je dus niet te laten herkeuren, zover ik weet.
Maar dit is wel ingewikkelde materie, dus ik zou me daar wel goed in laten informeren...
[ Voor 3% gewijzigd door Vuikie op 09-03-2021 20:55 ]
Thanks voor je snelle reactie!
Ik wil inderdaad de ESP32-WROOM-32E gaan gebruiken.
Daarvan kwam ik deze "CE-keur-sheet" tegen: https://www.espressif.com...2004079%20RED%20Final.pdf
Mag/kan ik er vanuit gaan dat dát alles is wat ik nodig heb?
Klopt, het is allemaal niet makkelijk
Maar het laten informeren is ook niet makkelijk als je niet weet waar je moet zoeken.Ik hoop dus echt dat die CE-keuring voldoende is.
[edit]
Ah, ik zie je edit
daar morgen maar eens naar bellen... Thanks!
[ Voor 3% gewijzigd door Atmoz op 09-03-2021 20:58 ]
:strip_exif()/u/259931/stuiterbal2.gif?f=community)
:strip_icc():strip_exif()/u/18112/avatar.jpg?f=community){kind=avatar}
zoekterm: gain. Het hangt van de antenne af in welke vorm een bepaald vermogen uitgezonden of opgepikt wordt. Richtantennes zijn de extreme variant maar je hebt bijvoorbeeld ook die als een donut of als een vuurtoren (niet draaiend dan
) hun signaal verspreiden. De winst van een externe antenne is zozeer dat die standaard beter is, maar wel dat je zelf voor de karakteristiek kunt kiezen.
@jomas Niet parallel, compleet niet aangesloten
@JBS Om te wisselen naar de externe antenne zal je de link-weerstand moeten verplaatsen.
@JBS Om te wisselen naar de externe antenne zal je de link-weerstand moeten verplaatsen.
De bij de Wemos D1 mini Pro geleverde geleverde externe antenne op de daarvoor bedoelde aansluiting. Zoals hieronder op de foto zichtbaar.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/e4JTsHrwc0slOTXZ63b3k0gO.jpg?f=user_large)
@Septillion Ah, die noodzaak was me niet bekend. Ga ik naar kijken!
[ Voor 4% gewijzigd door JBS op 11-03-2021 15:07 ]
Ah zo, ik had zo'n plaatje gezocht maar kon het zo gauw niet vinden en dacht dat die connector reeds aangesloten was.:
@jomas Niet parallel, compleet niet aangesloten
@JBS Om te wisselen naar de externe antenne zal je de link-weerstand moeten verplaatsen.
:strip_icc():strip_exif()/u/52293/yingyang.jpg?f=community)
/u/64108/crop588675a585f5a_cropped.png?f=community)
