@Atmoz mooi projectje! Nu je lasapparaat nog?

[Atmoz]

Woy schreef op zondag 8 december 2019 @ 17:21:
[...]

Hoezo zou je dat met servo's doen. Kun je niet gewoon d.m.v. IO pinnen een signaal triggeren. Dat is een stuk eenvoudiger en minder foutgevoellig.

Heb ik zeker aan gedacht, maar dan geef ik alsnog m'n station op...
Of bedoel je een externe connector ervoor maken en ook de toetsten op het apparaat in tact laten?

mcDavid schreef op zondag 8 december 2019 @ 17:43:
@Atmoz mooi projectje! Nu je lasapparaat nog?

Lol

[Woy]

Atmoz schreef op zondag 8 december 2019 @ 18:18:
[...]


Heb ik zeker aan gedacht, maar dan geef ik alsnog m'n station op...
Of bedoel je een externe connector ervoor maken en ook de toetsten op het apparaat in tact laten

Ja dat sowieso, het is altijd fijn als je handmatig ook nog de temp in kunt stellen. Maar over de switch heen kun je vast een circuit maken die je via een IO poort kunt bedienen.

[Markos]

Ploink schreef op zondag 8 december 2019 @ 14:43:
[...]

Ja dat moet prima kunnen. Zoek even wat afbeeldingen van "Laptop Power supply schematic" oid en dan zie je dat er altijd ergens een optocoupler in zit. Je moet het dan zo aanpassen dat er al bij een lagere spanning stroom door de optocoupler gaat.
Bijvoorbeeld in dit schema zie je een spanningsreferentie (U3 TL431) die via een spanningsdeler ingesteld is. Dan even de spanningsdeler aanpassen via R4.
[Afbeelding]

Of bij deze kun je de zener ZD1 vervangen:
[Afbeelding]

Het is dus wel even uitzoeken en reverse engineeren. Of je gaat naar de kringloop winkel en graait er een uit de doos met afgedankte voedingen.
Of pricewatch: Seasonic SSA-0601HE-12

Dankjewel, ik zal eens kijken of er voor mijn specifieke adapters ook toevallig schema's te vinden zijn.

Ik heb wellicht ook een aantal 12v laptop adapters gevonden die ik kan overnemen, dat zou nog idealer zijn. Kringloop ben ik al vaak geweest puur voor de 12v adapters maar die hebben ze hier bij mij in de buurt nooit. En als ze er een hebben, dan is het altijd <1A

[ehtweak]

@Markos Gewoon volhouden!
Ik ga om de zoveel tijd langs bij de lokale kringloop en vaak liggen er 12V voedingkjes van <1A. Maar recentelijk lagen er zowel wat laptopadapters (oude van HP) en 2x 12V voedingen van 4A. Ideaal om LED strips te voeden!
Oh ja, en ik moest daar het schokkende bedrag van 50 cent/stuk voor betalen.

Trouwens; deze:
ehtweak in "De EL-kroeg - Deel 4"
doen het ook nog steeds prima.

[max]

Zojuist het topic eens doorgenomen om te kijken of ik hier mijn vraag kwijt kan zonder te veel mensen tegen de schenen te schoppen. Lijkt erop van wel, dus here goes...

Ik heb een voedingsstekker nodig, maar natuurlijk heb ik te weinig verstand van electronica om te weten wat de benaming van die stekker is.

Onderstaande stekker heb ik nodig:


En die moet hierop passen:



Aanvullend: het is voor het plaatsen van een gps-tracker op een scootmobiel. Ik wil liever niet morren aan de bestaande bekabeling, niet enkel omdat ik daar geen prettig gevoel bij heb, maar nog meer omdat het een gehuurde schootmobiel betreft.

Op de pcb van de scootmobiel is een vrije (3-polige, uiteraard heb ik maar 2 polen nodig) header aanwezig die permanent 24v levert. Maar ik heb natuurlijk geen stekker die op de header past, hence deze vraag.

[ Voor 11% gewijzigd door max op 09-12-2019 20:56 ]

[SuperKris]

Atmoz schreef op zondag 8 december 2019 @ 13:49:
M'n vriendin en ik hadden een kleine discussie ( ) over m'n gehobby in de woonkamer/keuken van het huidige huis. We hebben inmiddels een nieuw huis gekocht en ze vroeg of ik dat daar ook ging doen. Ze doelde met name op het solderen en klommelen met elektronica op de keuken/eetkamertafel.

Ik wist niet waar ze het over had ( ) totdat ik onderstaande foto tegenkwam:

[Afbeelding]

Zei: "Dat lelijke lichtblauwe soldeerding van je komt niet in de nieuwe keuken straks!"
--Ik: "Ja maar dat is mijn mooie, überfijne Weller soldeerstation!!"

Zei: "Niets mee te maken, je hebt straks plaats genoeg elders in het huis"
--ik: "Vind je het niet fijn dat ik dan soms ook bij je kan komen zitten prutsen terwijl jij aan het koken bent?"

Zei: "Jawel, dat weet je toch, maar dat soldeerding kan toch niet in onze keuken staan?!"
--ik: "Hmzz, ok. Ik verzin wel wat"

Toevallig zit er een muurkast naast de keuken. Precies achter de muur waar het keukeneiland tegenaan komt. Wat nu als ik daar nu het soldeerstation neerzet en alleen de soldeerbout (met de kabel door de muur) in de keuken? Maarja, hoe ziet dat eruit als er ineens een kabel uit de muur komt met een soldeerbout eraan? En bovendien: hoe handig is dat? Steeds die stekker door de muur heen halen om het vervolgens in de muurkast aan te gaan sluiten

Toen bedacht ik me dat ik de stekker die in het soldeerstation zit gewoon eruit zou slopen, en de kabels zou verlengen om hem vervolgens in de keuken uit te laten komen. Maarja, dan offer ik in feite het hele soldeerstation op en kan ik het nooit meer ergens anders gebruiken. Ook niet echt handig...

Ik ben vervolgens opzoek gegaan naar precies de juiste stekkers die op zowel het station als op de bout passen:

[Afbeelding]
@pep_82 nogmaals dank!!

Op die manier kan ik dus een soort "verleng-kabel" maken om dit probleem op te lossen. Als ik dan het soldeerstation op een andere locatie nodig heb hoef ik maar die "tussenkabel" uit te trekken en de boel mee te nemen

Maarja, dan ontstaat er vervolgens een nieuw "probleem": hoe regel ik dan de temperatuur? En hoe weet ik wat die is? Dat ding heeft niet voor niets een LCD-schermpje en 2 druktoetsen om de temperatuur te regelen

[Afbeelding]

Hmzzz, dit kan beter! 't Was toch al laat, dus even een nachtje over slapen....

.....

.....

.....

*uurtje later* ik heb 't! Yes, dát wordt een mooi projectje. Nu al zin in!

Afgelopen week een beetje "tussen de bedrijven door" aan de slag gegaan:

Er kwam sowieso al een rij stopcontacten op precies die plek (gecentreerd boven het keukeneiland +/- 4cm boven het blad). Dus waarom daar niet ook nog een "unit" erbij maken voor die soldeer-station-stekker? Ook meteen dan met LCD-schermpje (t.b.v. de temp) en 2 druktoetsen om deze te regelen.

Snel wat 3D-getekend en de printer aan het werk gezet:

[Afbeelding]

Eerste versie (in nu nog een ontzettend lelijke kleur ) is gelukt:

[Afbeelding]

[Afbeelding]

Jeuj, het past ook nog allemaal netjes

Snel een zwarte variant maken:

[Afbeelding]

En ondertussen met de rest aan de slag

Het soldeerstation staat helemaal weggemoffeld in een muurkast, dus ik heb bedacht om er een camera (ESP32-cam) module te hangen waarmee ik vervolgens de temperatuur kan uitlezen:

[Afbeelding]

[Afbeelding]

Hieronder een plaatje (zien jullie ook mijn Paint-skilzzzz? ) van het hele idee:

[Afbeelding]

Doormiddel van een PHP-script (dat op de webserver van de NAS draait) wordt er steeds een foto uit de camera gehaald en meteen daarna naar zwart/wit geconverteerd. Omdat het een 7-segment-display betreft is het vervolgens vrij makkelijk om te achterhalen welke 3 cijfers er in die foto staan:

[Afbeelding]

Het projectje zit nog in de testfase, dus als alles straks naar het nieuwe huis gaat, dan zal de camera weer iets "verschoven" zijn ten opzichte van nu tijdens het testen. Dat zou betekenen dat de "herkenningspunten" van die 21 (3x7) segmenten weer helemaal ergens anders liggen. Wat weer betekend dat ik dat hele PHP-script (of in ieder geval alle coördinaten van de segmenten) opnieuw kan maken

Om dat op te lossen heb ik (in VB.NET) een programmaatje geschreven dat heel makkelijk en snel (binnen 1 minuut) de coördinaten kan inlezen. Het programma spuugt vervolgens de benodigde PHP-code uit ^O^

[Afbeelding]

Dit werkt ook met grotere of kleinere foto's, of met de 7-segmenten op totaal een andere locatie.
Erg makkelijk, en ik heb er tijdens het testen al diverse keren met een grote glimlach op m'n gezicht gebruik van gemaakt

Zojuist heb ik de zwarte versie (even met wat tape) in elkaar gezet. Waarvan dit het resultaat is:

[Afbeelding]

[Afbeelding]

Voor nu even genoeg tijd gestoken in dit "side projectje".

Op de todo-lijst staat nog:

2 servo's monteren op het bakje (in de muurkast) waar straks (steeds op dezelfde locatie) het soldeerstation kan worden ingeschoven. Deze servo's moeten de + en - knopjes om te temperatuur in te stellen gaan bedienen

Waar geknutseld wordt met elektronica heb je ook voeding nodig. M'n vriendin ziet me weer aankomen met m'n lab-voeding dus ook daarvoor komt er iets:

[Afbeelding]
^{(let aub niet op de lelijke kleur, dit wordt straks gewoon ook netjes zwart)}

Ook hier komt een LCD-schermpje in. Hierop kan ik het voltage aflezen. Met de toetsen is het voltage te regelen.


Goede oplossing, toch?

Haha hulde!
Heerlijk ingewikkelde oplossing voor een makkelijk probleem. Dit is waarom we een mooie hobby hebben!

Onze woonkamer tafel ligt overigens veel voller dan jouw keukentafel. We hebben maar opgegeven hieraan te eten en mijn vriendin is er inmiddels wel aan gewend

[D-Three]

Atmoz schreef op zondag 8 december 2019 @ 13:49:
Zei: "Dat lelijke lichtblauwe soldeerding van je komt niet in de nieuwe keuken straks!"
--Ik: "Ja maar dat is mijn mooie, überfijne Weller soldeerstation!!"

Hahaha, een heerlijke overontwikkelde oplossing! Zelf zou ik het anders interpreteren en het station van een kleurtje voorzien (wrapping). Dan is het niet blauw meer?

Waar geknutseld wordt met elektronica heb je ook voeding nodig. M'n vriendin ziet me weer aankomen met m'n lab-voeding dus ook daarvoor komt er iets:

[Afbeelding]
^{(let aub niet op de lelijke kleur, dit wordt straks gewoon ook netjes zwart)}

Het plaatje wordt zwart maar de aansluitingen blijven waarschijnlijk wel in kleur? Dat vind ik een beetje zonde dan. Zou je geen zwart gepolariseerd stekkertje er op kunnen zetten en dan een verloopkabeltje maken? Of het schermpje en de aansluitingen zo diep mogelijk laten zitten en er een afdekplaatje voor voorzien?


@max Dit lijkt me de connector de je nodig hebt: https://www.te.com/global-en/product-1-1123722-3.html
Wel nog even dubbelchecken Let op, je hebt er ook nog de contacten voor nodig. Ik denk dat het deze zijn, pin me er niet op vast: https://www.te.com/usa-en/product-1744201-1.html

[ Voor 6% gewijzigd door D-Three op 09-12-2019 22:24 ]

[Ploink]

Markos schreef op maandag 9 december 2019 @ 00:54:
[...]
Dankjewel, ik zal eens kijken of er voor mijn specifieke adapters ook toevallig schema's te vinden zijn.

Ik acht die kans klein, maar er is vast wel een schema te vinden dat er op lijkt. Met die aanwijzingen kun je het prima zelf tekenen want het gaat alleen maar om het feedback circuit tussen uitgang en optocoupler. Als je onderdelen niet herkent, post hier dan een goede foto.
Ook als je niet helemaal zeker bent kun je best een weerstandje 10% aanpassen (bv door er een 10x zo grote waarde tijdelijk bovenop te solderen) en meten of het effect heeft op de uitgangsspanning.

Kringloop ben ik al vaak geweest puur voor de 12v adapters maar die hebben ze hier bij mij in de buurt nooit.

Misschien kaapt @ehtweak ze voor je neus weg
Blijkbaar zijn die dingen populair, de kringloop zou er veel meer voor moeten vragen dan 50 cent.

[Dre]

Een warmtepomp wil ik uitlezen en later ook aansturen. Maar hoe pak ik dat aan?
Het gaat om de de Panasonic WH-MDC05F3E5. De warmtepomp wordt bedient via een bedrade afstandsbediening. De afstandsbediening kent 4 draden:

• GND
• TXD
• RXD
• +5V

Een logic analyser heb ik 10 minuten laten meten, maar ik wordt niet wijs uit alle eenen en nullen. Het lijkt me wel duidelijk dat er een soort vraag-en-antwoord wordt uitgevoerd. Mijn vraag is hoe nu verder om te begrijpen wat voor signalen er over de lijn gaan, en deze uiteindelijk te manipuleren.

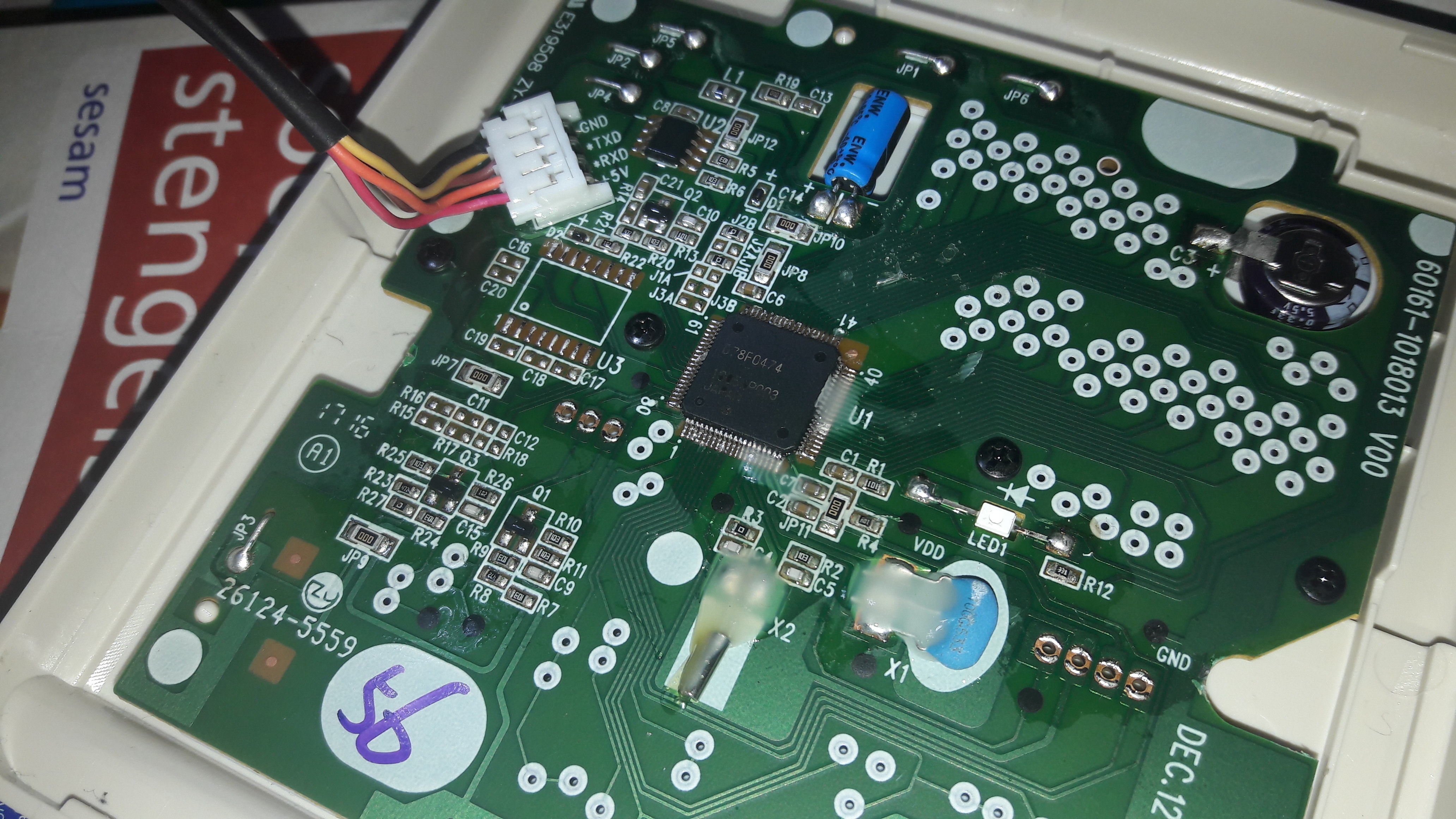

Afstandsbediening

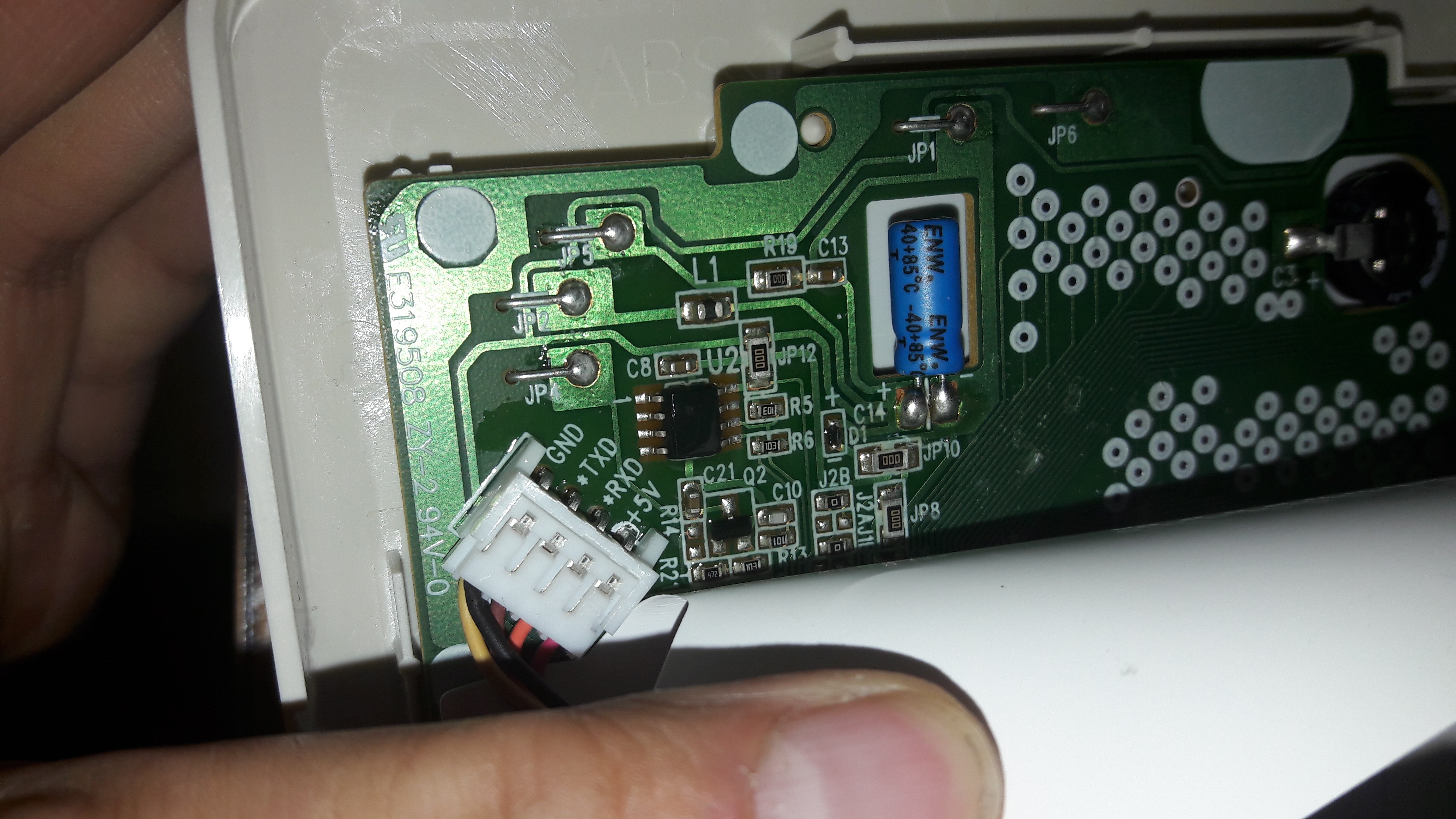

Connector

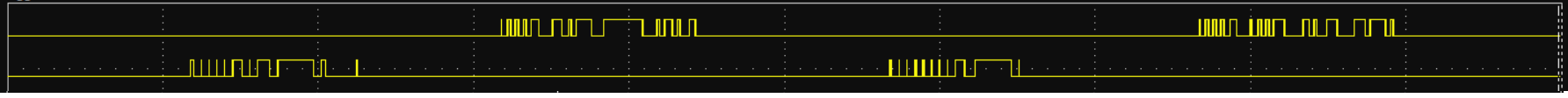

Data RX en TX:

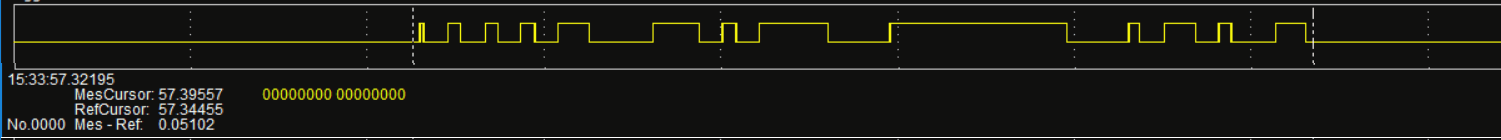

50 milliseconde aan data tussen de cursors:


De data lijkt met een heel lage 'baudrate' verstuurt te worden, maar wat is dit voor protocol en hoe kan ik die ontcijferen?

De aanleiding voor deze vraag is dat iemand bezig is om een nieuwere versie van de warmtepomp uit te lezen met een ESP8266. https://github.com/Egyras/Panasonic-H-Aquarea maar ik weet niet of dit toepasbaar is voor mijn oudere model.

[memphis]

Ik zou beginnen met het uitzoeken of deze RX/TX gebufferd zijn, en indien zo met welk IC. Door de specsheet op te zoeken van de buffer kan je erachter komen of het RS232, CAN bus of iets als RS485 is.

Verder zou ik er gewoon een sniffer op de data zetten, die kan misschien meer zien dan een scoop of datalogger.

[Btje]

Ik wil een reflow oventje gaan maken en daarvoor het volgende ontwerp gebruiken.

https://github.com/0xPIT/reflowOvenController

De print wil ik denk ik laten maken bij PCBGOGO maar dan krijg je er 5. Ik wil er wel drie verkopen. Is daar interesse voor?

[Verwijderd]

Plaatsen jullie meestal een losse microcontroller op PCB (voor productie) of toch maar een Arduino nano of dergelijke?

[LED-Maniak]

Verwijderd schreef op zondag 29 december 2019 @ 15:42:
Plaatsen jullie meestal een losse microcontroller op PCB (voor productie) of toch maar een Arduino nano of dergelijke?

Dat ligt er maar net aan.

Volume, hoe professioneel moet het, welke klant, toepassing, etc.

[SnowDude]

Ik ben op zoek naar een simpel smd lucht soldeer station. Ik soldeer niet veel smd maar af en toe is het wel handig om een ic te kunnen (de)solderen,

Zijn die goedkope ali express dingetjes wat of kan ik beter voor zoiets gaan: https://www.dertronics.nl...voor-smd-componenten.html

Ik hoef geen combi, ik heb al een goede normale bout.

[base_]

Btje schreef op donderdag 19 december 2019 @ 13:43:
Ik wil een reflow oventje gaan maken en daarvoor het volgende ontwerp gebruiken.

https://github.com/0xPIT/reflowOvenController

De print wil ik denk ik laten maken bij PCBGOGO maar dan krijg je er 5. Ik wil er wel drie verkopen. Is daar interesse voor?

Jazeker, heb de andere onderdelen al liggen geloof ik Laat maar weten wat een printje moet kosten.

[BladeSlayer1000]

Ik ben voor een project(je) opzoek naar een leverancier voor aluminium X-profielen van 40x40 of 60x60; de maximale lengte die ik nodig heb is 2,5 meter.

De mogelijke leveranciers die ik had gevonden, leveren niet de gewenste lengte of je komt bij een dubieuze webshop...

Weet iemand een mogelijke leverancier?

[ Voor 15% gewijzigd door BladeSlayer1000 op 05-01-2020 19:04 ]

[Mr_gadget]

BladeSlayer1000 schreef op zondag 5 januari 2020 @ 19:03:
Ik ben voor een project(je) opzoek naar een leverancier voor aluminium X-profielen van 40x40 of 60x60; de maximale lengte die ik nodig heb is 2,5 meter.

De mogelijke leveranciers die ik had gevonden, leveren niet de gewenste lengte of je komt bij een dubieuze webshop...

Weet iemand een mogelijke leverancier?

Specifiek X profiel of een standaard extrusie profiel? Of Item achtige profielen?
https://www.damencnc.com/...0-4e-lp-light/a1692?c=152

[Mr_gadget]

SnowDude schreef op maandag 30 december 2019 @ 17:18:
Ik ben op zoek naar een simpel smd lucht soldeer station. Ik soldeer niet veel smd maar af en toe is het wel handig om een ic te kunnen (de)solderen,

Zijn die goedkope ali express dingetjes wat of kan ik beter voor zoiets gaan: https://www.dertronics.nl...voor-smd-componenten.html

Ik hoef geen combi, ik heb al een goede normale bout.

Eleshop heeft ook wel aardige modellen:
https://www.eleshop.nl/so...ucht-soldeerstations.html

[BladeSlayer1000]

Mr_gadget schreef op zondag 5 januari 2020 @ 20:01:
[...]

Specifiek X profiel of een standaard extrusie profiel? Of Item achtige profielen?
https://www.damencnc.com/...0-4e-lp-light/a1692?c=152

Daar was ik naar opzoek, eens kijken wat het mij gaat kosten.

Mocht het teveel worden, dan houd ik het maar bij hout

[SuperKris]

Het is voor mij zo alweer 15 jaar geleden dat ik mijn laatste PCB heb getekend. Ik wil weer iets ontwerpen dat ik niet al te duur (in China?) wil laten maken. Het uitgangspunt is 1 of 2 stuks, maar 10 mag ook best. Ik wil stromen tot zeker 40A laten lopen (12v). De temperatuur in de kast kan makkelijk oplopen tot 40-50 graden.

Natuurlijk heb ik zelf al wat gezocht, en ik het lijkt er op dat PCB's met een koperdikte van "2oz" nog betaalbaar zijn, maar daarna wordt het erg duur. Met een omgevingstemperatuur van 40 graden en een max stijging van 20 graden kom ik dan op een spoor breedte van rond de 15mm.

Bij een dual layer kan ik deze nog zo ontwerpen dat ik een dubbele trace gebruik, maar heel praktisch is dat niet.

Klopt bovenstaand een beetje, en wat is een manier om dit slimmer te doen?

Ik weet niet hoeveel ik win met het vertinnen van de sporen, maar omdat ik aan kleine series denk is dit niet het beste uitgangspunt.

Het gaat om een PCB met een aantal automotive zekerhouders, relais, shunts, arduino, en wat kleine elektronica.

[Verwijderd]

Hoe komen jullie eigenlijk aan projecten? Ik zou graag nog eens een project doen met microcontroller, liefst voor iemand anders omdat dat wat meer voldoening geeft. Er is daar wel een markt voor vermoed ik?
Heb een aantal mooie referenties via via bekomen, en dingen dat ik kan tonen, maar de laatste tijd is het wat stil.
Hoe pakken jullie dat aan?

[ Voor 6% gewijzigd door Verwijderd op 12-01-2020 19:02 ]

[NLBUURMAN]

Op dit moment ben ik nog wat aan het plannen en uitdenken, vandaar dat ik even een kort vraagje doe:
Ik zou willen proberen om een serie van 5-10 PC fans van 120mm onder mijn radiator te monteren, om te kijken of ik hiermee een betere verdeling van de warme lucht in mijn huiskamer kan vinden. Ik dacht zelf omwille van geluid om deze op 5V te laten draaien, en het eerst een te proberen met Aliexpress versies.

Nou is mijn punt; hoe ga ik die dingen voeden? op dit moment heb ik 3 fans aangesloten op een telefoonlader via USB-verloopje, maar ik wilde het eigenlijk wel iets netter gaan doen

[vanaalten]

NLBUURMAN schreef op zondag 12 januari 2020 @ 19:23:
Op dit moment ben ik nog wat aan het plannen en uitdenken, vandaar dat ik even een kort vraagje doe:
Ik zou willen proberen om een serie van 5-10 PC fans van 120mm onder mijn radiator te monteren, om te kijken of ik hiermee een betere verdeling van de warme lucht in mijn huiskamer kan vinden. Ik dacht zelf omwille van geluid om deze op 5V te laten draaien, en het eerst een te proberen met Aliexpress versies.

Nou is mijn punt; hoe ga ik die dingen voeden? op dit moment heb ik 3 fans aangesloten op een telefoonlader via USB-verloopje, maar ik wilde het eigenlijk wel iets netter gaan doen

@NLBUURMAN, klinkt alsof je iets aan het doen bent waar ook een heel topic aan gewijdt is: LTV: Deel hier je Jaga DBE zelfbouw ervaringen
...wellicht dat je daar bruikbare tips kan vinden?

[NLBUURMAN]

vanaalten schreef op zondag 12 januari 2020 @ 19:36:
[...]

@NLBUURMAN, klinkt alsof je iets aan het doen bent waar ook een heel topic aan gewijdt is: LTV: Deel hier je Jaga DBE zelfbouw ervaringen
...wellicht dat je daar bruikbare tips kan vinden?

Dank! Had al wel even gezocht, maar deze niet gevonden

[Damic]

@max lijkt me een JST-VH connector http://www.jst-mfg.com/product/pdf/eng/eVH.pdf

[Piet91]

Zijn er tweakers met ervaring met een een PIR sensor als deze?
(Ben o.a. afgegaan op meest verkochte PIR op Aliexpress).

We hebben in de kelder een aantal meter aan planken met daarop voedselvoorraad, potten, schoonmaakmiddelen, bier etc. etc. Onlangs zei m'n moeder dat ze soms toch wat donker vond onder die planken.
Ik dacht meteen aan de LED strip die ik nog heb liggen te verstoffen (gekocht in 2012 ); even een voeding eraan en evt. een schakelaar ertussen (schakelaars hebben we zat) en ze heeft mooi licht.
Echter de LED strip doet het maar half, een voeding heb ik niet en de Tweaker in mij zat al direct te denken aan een bewegingsmelder (zodra je de keldertrap afloopt dat verlichting aan gaat.

Na wat zoekwerk op Google denk ik dat de 5 meter van deze LED-strip (5630, 5 meter, natural white), bovenstaande PIR-sensor en dat alles achter een 12V 5-6A voeding.

Werkt zo'n PIR een beetje goed? Soms lees ik wel dat ze wat snel kapot gaan bij veel gebruik; maar in ons geval gaat het om hooguit 1-2 keer/paar minuten per dag. Niet uren lang achter elkaar of veel aan/uit.
En deze PIR ben ik toch wel wat vaker tegengekomen op Google voor dit soort zaken.

Een voeding moet ik ook nog zoeken, ik ben echter (ook in het verleden) nog nooit succesvol geweest in de kringloop, altijd verkeerde voltages of te weinig ampère.
_{Die LED-strip en PIR kosten niets, maar samen met een 12V 6A voeding wordt het toch al een stuk meer dan ik in begin had gedacht/gehoopt. (had alleen maar een voeding nodig en met geluk had ik die gevonden voor een paar euro bij de kringloop)} }

[jctjepkema]

Piet91 schreef op maandag 13 januari 2020 @ 20:39:
Zijn er tweakers met ervaring met een een PIR sensor als deze?
(Ben o.a. afgegaan op meest verkochte PIR op Aliexpress).

...

die pir gaat wel werken volgens mij, maar je hebt dan 24/7 een voeding in je stopcontact staan. Waarom dan niet gewoon bij de bouwmarkt eentje halen die 230v schakelt, en waarbij je ook nog verschillende waarden kan instellen gevoeligheid, de tijd dat hij aan is, en dag en nag stand etc. dan heb je iig niet constant een voeding aanstaan(op die pir na dan, ik schat wel dat die een heel laag verbruik heeft).
Ik denk overigens dat die pir die je linkt wel gewoon gaat werken hoor. Maar er staat 8A bij, en ik neem dat bij china wel met een korreltje zout na eerdere ervaringen(in deze prijs klasse). Als dat met een mosfet geschakeld word twijfel ik of hij de 5 a 6 wel aan kan zonder heet te worden(kom je er vanzelf wel achter als het niet goed gaat ). als er een relais in zit(je hoort een klik bij inschakelen)dan loopt het wel los en gaat het prima werken.

[ Voor 19% gewijzigd door jctjepkema op 13-01-2020 21:03 ]

[Piet91]

Waarom dan niet gewoon bij de bouwmarkt eentje halen die 230v schakelt, en waarbij je ook nog verschillende waarden kan instellen gevoeligheid, de tijd dat hij aan is, en dag en nag stand etc. dan heb je iig niet constant een voeding aanstaan(op die pir na dan, ik schat wel dat die een heel laag verbruik heeft).

Omdat dit even een snel, simpel 'projectje' zou zijn met minimale moeite en kosten.
De LED-strip had ik al en ik dacht wel ergens een voeding te vinden voor hooguit een paar euro.
Snoerschakelaar hebben we ook nog wel dus project zou voor enkele euro's klaar zijn en ondertussen al moeten hangen.

Ondertussen geconcludeerd dat LED-strip niet meer doet, nergesn een gebruikte voeding kan vinden etc. en als ik alles uitgebreid ga uitpakken (LED-strip, 230V PIR, goede nieuwe voeding etc. etc.) ik over zo €40+ ga hebben.
Was niet helemaal de bedoeling voor iets dat ook niet eens echt heel erg nodig is.

Dus ik bestel die gelinkte LED-strip en PIR wel en zo lang die nog onderweg zijn vanuit China kan ik nog nadenken over de voeding.
Mocht die PIR toch niet helemaal lekker werken, dan haal ik die er wel tussen uit en bedienen we de boel wel met een snoerschakelaar vóór de voeding.

[mcDavid]

@Piet91 je ali-express linkjes redirecten allemaal naar login pagina's.

Als je een goedkope 2e handse 12V 6A voeding zoekt, koop dan een goedkope ATX voeding uit de V&A of zo. Kun je je PIR sensor evt gebruiken om de voeding te schakelen, want als het zo'n simpel printje betreft lijkt me niet dat je daar 6A mee wilt schakelen (of je hebt er ook weer een stevige relais bij nodig).

[LED-Maniak]

-laat maar-, nog even verder denken.

[ Voor 102% gewijzigd door LED-Maniak op 14-01-2020 22:39 ]

[Piet91]

mcDavid schreef op dinsdag 14 januari 2020 @ 14:25:
@Piet91 je ali-express linkjes redirecten allemaal naar login pagina's.

Ja, Aliexpress zit weer raar te doen. Die website wordt alsmaar slechter.
Lijkt erop dat na een x-aantal keer zoeken o.i.d. op de site dat je dan de login pagina krijgt. Enorm irritant.

Als je toch niet kunt zien; de PIR is deze.
LED-strip is 5 meter aan 5630 wat in theorie zo'n 60w trekt, dus 12V 5A.
(Gekozen strip/verkoper is gekozen n.a.v. Youtuber The Hook Up)

Als je een goedkope 2e handse 12V 6A voeding zoekt, koop dan een goedkope ATX voeding uit de V&A of zo.

De voeding kijk ik nog even aan. Voordat spul uit China binnen is ben ik ook wel even verder.
Nog maar 'ns de kringloop inlopen. Had ook gedacht dat de lokale PC-zaak misschien nog wel iets heeft liggen, maar ook maar eens proberen.
De 6A die ik noem is dus wat ruimer bemeten, tevens lees ik ook regelmatig dat dergelijke LED-strip vaak niet eens aan deze theoretische waarde geraken.

Kun je je PIR sensor evt gebruiken om de voeding te schakelen, want als het zo'n simpel printje betreft lijkt me niet dat je daar 6A mee wilt schakelen (of je hebt er ook weer een stevige relais bij nodig).

Zoals in m'n vorige reactie al aangeef, gewoon even aankijken. Is het niets dan doe ik wel schakelen met snoerschakelaar. (tussen stekker en voeding). Dan maar wat minder lui.

[mcDavid]

Ik bedoel: je kunt de ps_on schakelen om een ATX voeding aan te zetten

[Chrisje1983]

Piet91 schreef op dinsdag 14 januari 2020 @ 23:36:
[...]
De voeding kijk ik nog even aan. Voordat spul uit China binnen is ben ik ook wel even verder.
Nog maar 'ns de kringloop inlopen. Had ook gedacht dat de lokale PC-zaak misschien nog wel iets heeft liggen, maar ook maar eens proberen.
De 6A die ik noem is dus wat ruimer bemeten, tevens lees ik ook regelmatig dat dergelijke LED-strip vaak niet eens aan deze theoretische waarde geraken.

Ik gebruik overal meanwell voedingen, zijn stabiel en praktisch. (ik gebruik ze voor raspberry pi's, leds, eigenlijk alles waar ik geen omkijken naar wil hebben) chineze kloontjes wil ik hier in huis niet hebben.

12v 6 amp

https://www.amazon.de/dp/...id=1579180440&sr=8-1&th=1


12v 5 amp als je liever een "dichte" behuizing hebt, wel wat krap bemeten.

https://www.amazon.de/dp/...12v&qid=1579180944&sr=8-6


Diezelfde dan in 12v 8.5 amp (er is bij deze serie geen tussenmodel, of 60 watt, of 100 watt)

https://www.amazon.de/dp/...12v&qid=1579180772&sr=8-2


Dinrail voor in de meterkast, 12v 5 amp

https://www.amazon.de/dp/...-12&qid=1579181428&sr=8-8


dinrail 12v 7.5 amp

https://www.amazon.de/dp/...-12&qid=1579181528&sr=8-1

[ Voor 11% gewijzigd door Chrisje1983 op 16-01-2020 14:34 ]

[Pizza_Boom]

Volluk! Long time, no see. Blijft ook wel even zo, weinig tijd. Maar toch een vraag:


Iemand die deze diodes (linksboven) herkent? Er zijn er 1 of 2 stuk. Waarschijnlijk 24 volt diodes, daar de toepassing tot 21 volt loopt. Zoals te zien is, staan ze met 4 stuks in brugje als gelijkrichter. Ik heb er nog een waarvan de spanningsregelaar stuk is, maar die heb ik wel. Alleen mijn eigen printjes maken gebruik van een daadwerkelijke gelijkrichter, i.p.v. 4 losse diodes.

Alvast bedankt!

[pep_82]

Pizza_Boom schreef op donderdag 23 januari 2020 @ 13:19:
Volluk! Long time, no see. Blijft ook wel even zo, weinig tijd. Maar toch een vraag:
[Afbeelding]

Iemand die deze diodes (linksboven) herkent? Er zijn er 1 of 2 stuk. Waarschijnlijk 24 volt diodes, daar de toepassing tot 21 volt loopt. Zoals te zien is, staan ze met 4 stuks in brugje als gelijkrichter. Ik heb er nog een waarvan de spanningsregelaar stuk is, maar die heb ik wel. Alleen mijn eigen printjes maken gebruik van een daadwerkelijke gelijkrichter, i.p.v. 4 losse diodes.

Alvast bedankt!

Dit wat?

40 Volt sperspanning, 1A in een melf behuizing, voor € 0,61 per 5, of elke andere leverancier die de LL5819 in het assortiment heeft.

Of pak er een uit deze reeks Standaard gelijkrichters >100V/1A, geen Schottky in MELF /DO-123 AA(3.5mmlang) AB(5mm) lang behuizingen.

[ Voor 12% gewijzigd door pep_82 op 23-01-2020 13:35 ]

[Pizza_Boom]

pep_82 schreef op donderdag 23 januari 2020 @ 13:26:
[...]


Dit wat?
[Afbeelding]
40 Volt sperspanning, 1A in een melf behuizing, voor € 0,61 per 5, of elke andere leverancier die de LL5819 in het assortiment heeft.

Thanks, gewoon eens proberen. Moet toch nog e.e.a. bij Reichelt bestellen. Ding zit aan een elektromagneet die ca. een halve seconde bekrachtigd wordt en tot 1 ampère ofzo vraagt, mag max. 1,5A-2A vragen (daarna gaat de Darlington over de zeik, die staan in 2 setjes van 3 of 4 geschakeld.
Waar de 5e zit, zit bij mijne deze diode. De gelijkrichter die ik gebruik doet 1A nominaal.

[memphis]

Je kunt denk ik gewoon 1n400x diodes pakken, komen in een dezelfde behuizing.

[LED-Maniak]

Iemand die een Europese leverancier weet voor de CH330N? China zit op slot en verwacht de komende weken geen verandering..

[mux]

Gebruik octopart, zoek een Europese broker..

[LED-Maniak]

mux schreef op zaterdag 8 februari 2020 @ 12:59:
Gebruik octopart, zoek een Europese broker..

Staat hij niet op. Is een broertje van de ch340 van chinese fabrikant.

[mux]

Ik kan hem elders ook niet zo snel vinden. Vrees dat je SOL bent met dat onderdeel.

Daarom: gebruik altijd onderdelen met second suppliers! Niet dat ik me aan die regel houd, ben al een maand aan het wachten op china-specifieke onderdelen die ik zo heb ontworpen

[LED-Maniak]

mux schreef op zaterdag 8 februari 2020 @ 13:08:
Ik kan hem elders ook niet zo snel vinden. Vrees dat je SOL bent met dat onderdeel.

Daarom: gebruik altijd onderdelen met second suppliers! Niet dat ik me aan die regel houd, ben al een maand aan het wachten op china-specifieke onderdelen die ik zo heb ontworpen

Dat heb ik dus voor alle gedaan behalve deze

Alternatieven zijn 2 a 3 keer zo duur, groter en hebben meer randcomponenten nodig dus ja..

[Bezulba]

Ik ben bezig met een nieuw projectje namelijk: https://www.instructables.com/id/Arduino-MEGA-Guitar-Pedal/
Ik dacht " hoe moeilijk kan het zelf maken van een dual sided PCB nou zijn"
blijkt dat het een stuk lastiger is dan ik dacht..

Enkel sided lukt mij nog wel, maar double sided is doffe ellende. Ik krijg het gewoon niet goed voor elkaar om de 2 kanten goed op elkaar uit te lijnen waardoor het niet eens zin heeft om te gaat etsen.
Nou kan ik hier mee door gaan prutsen, maar ik wil eigenlijk gewoon een pcbtje bestellen ergens alleen nu komt het volgende probleem. De oorspronkelijke makers https://www.electrosmash.com/ verkopen de pcb's wel alleen zijn ze out of stock. Ze reageren niet op mail en het forum is deaud.
Ik heb de transfers wel alleen in PDF formaat... dus daar kan ik ook niet bij een chinees pcb bedrijf mee aankomen zetten.
Heeft 1 van jullie een slimme truuk om toch ergens een pcb te bestellen?

[SnowDude]

Bezulba schreef op woensdag 12 februari 2020 @ 14:32:
Ik ben bezig met een nieuw projectje namelijk: https://www.instructables.com/id/Arduino-MEGA-Guitar-Pedal/
Ik dacht " hoe moeilijk kan het zelf maken van een dual sided PCB nou zijn"
blijkt dat het een stuk lastiger is dan ik dacht..

Enkel sided lukt mij nog wel, maar double sided is doffe ellende. Ik krijg het gewoon niet goed voor elkaar om de 2 kanten goed op elkaar uit te lijnen waardoor het niet eens zin heeft om te gaat etsen.
Nou kan ik hier mee door gaan prutsen, maar ik wil eigenlijk gewoon een pcbtje bestellen ergens alleen nu komt het volgende probleem. De oorspronkelijke makers https://www.electrosmash.com/ verkopen de pcb's wel alleen zijn ze out of stock. Ze reageren niet op mail en het forum is deaud.
Ik heb de transfers wel alleen in PDF formaat... dus daar kan ik ook niet bij een chinees pcb bedrijf mee aankomen zetten.
Heeft 1 van jullie een slimme truuk om toch ergens een pcb te bestellen?

Gewoon natekenen in eagle en dan een board laten maken.

[Bezulba]

SnowDude schreef op woensdag 12 februari 2020 @ 15:21:
[...]

Gewoon natekenen in eagle en dan een board laten maken.

Vreesde al dat het zoiets zou worden.

Dank!

[ProAce]

Bezulba schreef op woensdag 12 februari 2020 @ 15:53:
[...]

Vreesde al dat het zoiets zou worden.

Dank!

En als je dat toch doet, vervang de Arduino mega door een Arduino Zero variant. Een mega is qua IO zwaar overkill en een Zero is qua processingsnelheid en resolutie wel superieur voor audio effecten

[Bezulba]

ProAce schreef op woensdag 12 februari 2020 @ 16:40:
[...]


En als je dat toch doet, vervang de Arduino mega door een Arduino Zero variant. Een mega is qua IO zwaar overkill en een Zero is qua processingsnelheid en resolutie wel superieur voor audio effecten

ik heb 3 mega's liggen voor 3d print doeleindes. Mocht het werken switch ik misschien wel eens

[ProAce]

Bezulba schreef op woensdag 12 februari 2020 @ 16:55:
[...]


ik heb 3 mega's liggen voor 3d print doeleindes. Mocht het werken switch ik misschien wel eens

Kijk dat telt ook mee natuurlijk! Als je wel zelf iets gaat uittekenen zou ik dan in ieder geval de mogelijkheid er in maken om i.p.v de mega een arduino mkr serie bord te plaatsen, kun je altijd later nog switchen.

[BladeSlayer1000]

Vandaag het toppunt meegemaakt van commercie, een college heeft op het werk perongeluk een schakelaartje kapot gedrukt, bel ik netjes de leverancier van het product om een nieuwe schakelaar te bestellen.

Wat denk je, ben je verplicht een gehele nieuw moederbord te kopen à 789 euro...
En dat terwijl het schakelaartje aan 2 draden zit vast gesoldeerd aan het moederbord..

[Bezulba]

ProAce schreef op woensdag 12 februari 2020 @ 16:57:
[...]


Kijk dat telt ook mee natuurlijk! Als je wel zelf iets gaat uittekenen zou ik dan in ieder geval de mogelijkheid er in maken om i.p.v de mega een arduino mkr serie bord te plaatsen, kun je altijd later nog switchen.

Ik ben nu gewoon de transfer in pdf aan het overtrekken. Ik zou in theorie het hele schema kunnen maken in een ander programma en dan alles zo op een pcb proppen dat ik de aansluitpinnen kan verplaatsen maar daar heb ik op dit moment niet genoeg ervaring mee om dat echt fatsoenlijk aan te passen.

Ik pruts gewoon vrolijk verder en het werkt vast

[base_]

Misschien https://kicad-pcb.org/ eens proberen?

Een ander alternatief: een dubbelzijdige print aan soldeerzijde zijde etsen, en aan de componentzijde de pads vrijboren en die paar traces met een draadje verbinden

[Damian]

Ik zoek een condesator / elco o.i.d. Onderdeeltje dat van een printje af gedonderd is Het zit op een plastic sokkeltje.

Opschrift is:

E5
47
35Z

Iemand een idee? Het gaat om het zilvere dingethe op onderstaande plaatje, helemaal rechtsboven in, naast het "schroefgaatje"

[ Voor 3% gewijzigd door Damian op 14-02-2020 22:40 ]

[D-Three]

@Damian smd elco van 47uF 35V
https://www.tme.eu/be/nl/...437393%3B120%3A1606429%3B

[ Voor 79% gewijzigd door D-Three op 14-02-2020 23:22 ]

[Durango]

Voor en toekomstig cosplay projectje moet ik 4 dot matrix 8x8 led schermpjes aansturen, deze 4 matrixen mogen de zelfde animatie tonen. Voor de matrix schermpjes heb ik deze op het oog https://www.aliexpress.co...042311.0.0.5a4f4c4dLUFZaL zou ik 4 van deze kunnen aansturen met een arduino Nano 3.0 Atmega328 Controller https://www.aliexpress.co...042311.0.0.5a4f4c4dLUFZaL ?

[D-Three]

@Durango ja
https://thesolaruniverse....es-with-the-arduino-nano/

[Schinnen-groen]

Vandaag een heftige reality check gehad: Ik wilde online wat ijzerchloride kopen om een single-sided te etsen. Al jaren niet meer gedaan, maar ik had maar een paar koperbaantjes nodig voor mijn project. Dus even on-line om wat van dat spul te kopen.
Bleek dat de kosten van dat spul, vloeibaar of vast, zo'n 3000% zijn gestegen.
Vroeger kocht ik dit bij een fietsnemaker bij ons in de buurt en betaalde (inflatie-gecorrigeerd) hiervoor ongeveer 2 Euro per 300 gram, vaste stof. Nu kost een oplossing van 30% van 1 liter ca. 12 Euro. En dan nog ruim 6 Euro verzendkosten.

Ik ga maar weer aan de waterstofperoxide..... Dat is nog betaalbaar over de grens.

[Damic]

Schinnen-groen schreef op zondag 16 februari 2020 @ 01:35:
Vandaag een heftige reality check gehad: Ik wilde online wat ijzerchloride kopen om een single-sided te etsen. Al jaren niet meer gedaan, maar ik had maar een paar koperbaantjes nodig voor mijn project. Dus even on-line om wat van dat spul te kopen.
Bleek dat de kosten van dat spul, vloeibaar of vast, zo'n 3000% zijn gestegen.
Vroeger kocht ik dit bij een fietsnemaker bij ons in de buurt en betaalde (inflatie-gecorrigeerd) hiervoor ongeveer 2 Euro per 300 gram, vaste stof. Nu kost een oplossing van 30% van 1 liter ca. 12 Euro. En dan nog ruim 6 Euro verzendkosten.

Ik ga maar weer aan de waterstofperoxide..... Dat is nog betaalbaar over de grens.

https://www.polymetaal.nl...d461_Ferric-chloride.html +9€95 voor transport

[Verwijderd]

Bestaan er ook microcontrollers met ingebouwd kristal (niet RC wegens uart, of is dat precies genoeg voor 9600bd en korte messages?).
Of kristal met ingebouwde capacitors?
Zou 70 pcbs moeten maken, manueel gesoldeerd. Daarom houd ik het aantal componenten liefst zo laag mogelijk uiteraard.

[memphis]

STM8/32 kennen een interne clock die redelijk precies lopen. Anders kan je ook aan een complete oscillator denken.

[ Voor 13% gewijzigd door memphis op 16-02-2020 11:07 ]

[Verwijderd]

Wat zijn tegenwoordig eigenlijk de meestgebruikte microcontrollers, naast Arduino. Is dat nog steeds microchip PIC?

[Osiris]

"Arduino" is geen μC maar een open source "platform" van hardware, wat gebruik maakt van bepaalde μCs. Ik denk dat je in de war bent met AVR μCs, die over 't algemeen in Arduino's gebruikt worden

[Hans1990]

De STM32 controllers zijn best wel populair geworden met de goedkope Discovery en Nucleo bordjes. Tevens integreren mensen heel graag Atmel microcontrollers voor het Arduino ecosysteem in hun projecten. Tenslotte heb je nog de Espressif EPS8266 en EPS32, die beide ook aardig krachtig zijn met WiFi onboard.

Echter zijn al deze controllers vaak gericht op meer processing power. Als je een gemiddelde Arduino ethernet, SD kaart en mesh library aanslingert zit een ATMEGA328P zo vol.


Er is volgens mij nog wel een hechte gebruikersgroep rondom de PIC controllers, dus als je dat gewend bent prima. Vooral voor kleinere oplages kan het niet altijd lonen een heel nieuw ecosysteem te leren voor een paar cent goedkopere controller of 3 onderdelen minder op je PCB.

Dat gezegd hebbende zijn er tegenwoordig wel PIC controllers met redelijke accurate oscillators, tot zo'n +/-0.25% intern (aanvankelijk bedoeld om USB met interne oscillator te kunnen doen, maar ook voor UART timing prima). Bijvoorbeeld de PIC16F1455 of PIC16F1459.

Ook de PIC24FJ64GB002/004 kan dat, en is lange tijd mijn favoriet geweest. 16-bit microcontroller met genoeg geheugen, remappable peripherals (dan kan je UART, SPI, PWM signals op een willekeurige remappable pin plaatsen), en een eenvoudig met de hand te solderen 28-DIP of 44 TQFP (0.8mm) package.

[ Voor 3% gewijzigd door Hans1990 op 16-02-2020 15:53 ]

[LED-Maniak]

Zojuist wat STM32 en SAMD21 'arduino' boards besteld voor het werk. Inderdaad een hoop processing power én geheugen voor een zachte prijs(5 en 10 euro per board).

Al is het voor veel projecten wel comfortabel om terug te vallen op AVR's. De datasheets zijn erg overzichtelijk en ik weet mijn weg er goed in te vinden. Ik weet iig precies waar ik aan toe ben wat bij nieuwe controllers nog wel eens lastig is in te schatten. Maar de relatief lage kloksnelheid op relatief hoge spanning(5Volt) beginnen voor mij een probleem te worden.

De eerste stappen richting SAML10 vond ik nog best een uitdaging doordat het veel minder gebruikt is en de datasheet is een stuk complexer.

[Verwijderd]

Bij vorige versies heb ik arduinos gebruikt, die dmv headers op de printplaat geplaatst worden. De oplages waren dan ook niet zo groot, slechts enkele stuks.
Dit komt natuurlijk niet echt professioneel over. Deze keer moeten 70 pcbs gemaakt worden, en ben eens aan het kijken wat de alternatieven zijn. Helaas zorgt dit onmiddelijk voor heel wat extra werk, want er komen tal van componenten bij. Alles omzetten naar SMD componenten en laten assembleren zie ik voorlopig niet zitten. De oplages zijn daarvoor ook te klein.

[pep_82]

Verwijderd schreef op zondag 16 februari 2020 @ 17:01:
Bij vorige versies heb ik arduinos gebruikt, die dmv headers op de printplaat geplaatst worden. De oplages waren dan ook niet zo groot, slechts enkele stuks.
Dit komt natuurlijk niet echt professioneel over. Deze keer moeten 70 pcbs gemaakt worden, en ben eens aan het kijken wat de alternatieven zijn. Helaas zorgt dit onmiddelijk voor heel wat extra werk, want er komen tal van componenten bij. Alles omzetten naar SMD componenten en laten assembleren zie ik voorlopig niet zitten. De oplages zijn daarvoor ook te klein.

Je zou kunnen overwegen om het inderdaad wel om te zetten naar SMD en dan zelf met een stencil, soldeerpasta en een klein oventje dan wel hete lucht aan de gang te gaan. Je kan dan redelijk snel een kleine serie vervaardigen. Mijn ervaring leert dat je met through hole componenten je helemaal simpel wordt van de pootjes knippen bij de conventionele componenten.
Hoe complex is het ontwerp?

[Verwijderd]

Het ontwerp zelf is vrij eenvoudig. Ook moeten niet alle componenten altijd op iedere PCB geplaatste worden, afhankelijk van als het als zender of ontvanger moet dienen.




Algemene opmerkingen over dingen die beter kunnen zijn trouwens ook altijd welkom.

[BladeSlayer1000]

LED-Maniak schreef op zondag 16 februari 2020 @ 15:58:
Zojuist wat STM32 en SAMD21 'arduino' boards besteld voor het werk. Inderdaad een hoop processing power én geheugen voor een zachte prijs(5 en 10 euro per board).

Al is het voor veel projecten wel comfortabel om terug te vallen op AVR's. De datasheets zijn erg overzichtelijk en ik weet mijn weg er goed in te vinden. Ik weet iig precies waar ik aan toe ben wat bij nieuwe controllers nog wel eens lastig is in te schatten. Maar de relatief lage kloksnelheid op relatief hoge spanning(5Volt) beginnen voor mij een probleem te worden.

De eerste stappen richting SAML10 vond ik nog best een uitdaging doordat het veel minder gebruikt is en de datasheet is een stuk complexer.

Zeer mooie prijs, mag ik vragen waar je ze hebt besteld?

[LED-Maniak]

BladeSlayer1000 schreef op maandag 17 februari 2020 @ 19:50:
[...]


Zeer mooie prijs, mag ik vragen waar je ze hebt besteld?

De SAMD21 boards(adafruit itsybitsy M0 express) van mouser, maar ook in NL te krijgen voor 13 incl. btw.

De STM32 van opencircuit:
https://opencircuit.shop/...pment-board-STM32F103C8T6


Vandaag de SAMD21 initieel getest, stuk meer power dan de atmega die hij vervangt. En nog een coole RGB pixel LED erbij voor de status van het bordje ook.

[ProAce]

De SAMD21 chipjes zijn qua ruimte en power echt fantastisch. Een kanttekening wat mij zelf in productie hoofdbrekens heeft gekost is de inaccuratie van de ADC, deze wil met de af fabriek kalibratie waardes niet echt lekker gelijk lopen a.k.a er zit een hoop verschil tussen verschillende chips.

[LED-Maniak]

Ik zoek een zo dun mogelijke 4 aderige kabel met shielding.

Deze had ik al gevonden:
https://www.esskabel.de/en/product/ltg-usb20-black-26/

1x twisted, 1x straight en 3,2mm buitendiameter.

Op farnell, RS en mouser kom ik nauwelijks iets tegen wat in de buurt komt.

Iemand die toevallig een adres kent? Ik heb 100~200 meter nodig.

[Comp-Freak]

Ik moest aan Tasker kabels denken, oa. via Nedis te bestellen. Onder multipair digital cable hebben ze Multipair digital cable singularly shielded 2x(2x0,22) C802 staan. Plaatje wat er bij staat is denk ik generiek voor die serie. Geen idee of dit in de buurt komt.

[LED-Maniak]

Comp-Freak schreef op dinsdag 18 februari 2020 @ 13:37:
Ik moest aan Tasker kabels denken, oa. via Nedis te bestellen. Onder multipair digital cable hebben ze Multipair digital cable singularly shielded 2x(2x0,22) C802 staan. Plaatje wat er bij staat is denk ik generiek voor die serie. Geen idee of dit in de buurt komt.

Bedankt voor het meedenken!

In mijn zoektocht had ik onderhand ook deze gevonden:
https://www.esskabel.de/en/product/ltg-usb20-black-26/

Bedoeld voor USB, maar eigenlijk precies goed wat ik nodig heb. 3.2mm diameter.
Kost 1.5 euro per meter, stuk goedkoper dan andere alternatieven.

[memphis]

Kan iemand mij helpen met een type van een SMD code?

Ik heb hier een printje met 3 HALL sensoren in een SOT23 behuizing met de code 6102. Ben al een tijdje aan het zoeken maar vind niet veel. Ik wil de specs van dat ding weten.

[ehtweak]

@memphis
Zoek je deze:

https://www.digikey.bg/pr...5-IV/336-6102-ND/10283800

[memphis]

ehtweak schreef op donderdag 20 februari 2020 @ 09:47:
@memphis
Zoek je deze:

https://www.digikey.bg/pr...5-IV/336-6102-ND/10283800

Het lijkt er wel wat van weg te hebben maar ik kan niets over de 6102 notatie terug vinden, de code /336-6102-ND lijkt iets met een digikey registratie te maken te hebben..

[memphis]

Na nog vele pogingen met div trefwoorden:
https://datasheet.lcsc.co...chip-CC6102TO_C285990.pdf

[D-Three]

@memphis Goed gevonden! Maar is die datasheet bruikbaar?

[memphis]

D-Three schreef op zondag 23 februari 2020 @ 11:17:
@memphis Goed gevonden! Maar is die datasheet bruikbaar?

Jawel! (hoewel ik een gegeven zocht dat er niet in staat)

Het gaat om een sensored brushless motor voor RC auto's, in dit geval een 21.5 turns van Fenix racing. Nu is deze motor legaal en ook gebruikt bij diverse wedstrijden met schaal 1:10 F1 modellen.
Sensored heeft alleen 1 nadeel, vocht op de sensoren brengt de motorregeling in de war. En geziien er met deze klasse ook gewoon in de regen gereden wordt wil je wel sensored blijven rijden voor de meest optimale motorregeling. Velen proberen de motoren en regelaars af te plakken en anderen onkoppelen de sensoren waardoor het systeem sensorloos gaat werken maar dat regelt niet mooi. En zeker in glibberige omstandigheden wil je een optimale regeling.

Nu heb ik zelf voor wat projectjes HALL sensoren gebruikt en alle hadden een transistor geschakelde uitgang met een interne pull up van 10k, je kunt je dus wel indenken dat als er een druppel water op de HALL sensor valt the pull-up weerstand niet de uitgang geheel omhoog kan trekken.

Ik heb altijd het idee gehad om dan extern een laag-ohmige pull-up te gebruiken. In de specsheel kon ik de weerstandswaarde niet zien maar gemeten op de sensoor zelf kom ik ook bij 10k maar kon wel zien dat de uitgang meer dan 20mA kan verwerken. Laatst hadden we weer de discussie en ik zei dat ik daarvoor wel een oplossing had en moest ik het waar gaan maken.

Ik heb nu een sensorkabel gemaakt met 330 ohm pull-up weerstanden, dat moet ondanks water op de sensoren het signaal goed omhoog trekken.

Overigens geeft het ook mooie foto's

[Verwijderd]

Hoe kritisch zijn de waardes van de condensators die bij een kristal (van 16 MHz) geplaatst worden eigenlijk? Datasheet zegt 18pF, maar is bv 22pF ook goed? Wat is de gangbare waarde?

[ Voor 3% gewijzigd door Verwijderd op 28-02-2020 13:07 ]

[azerty]

memphis schreef op zondag 23 februari 2020 @ 12:34:
Overigens geeft het ook mooie foto's

Ik dacht ffe in het F1 topic beland te zijn

Mooie foto's idd

[itcouldbeanyone]

Verwijderd schreef op dinsdag 25 februari 2020 @ 18:30:
Hoe kritisch zijn de waardes van de condensators die bij een kristal (van 16 MHz) geplaatst worden eigenlijk? Datasheet zegt 20pF, maar is bv 22pF ook goed? Wat is de gangbare waarde?

22 zal zeker werken, heb tig projecten draaiend waar inplaats van een 18pf een 22pf gebruikt werd

[Dennis]

Wat een gezellige boel hier en leuke diverse vragen! Ik hobby af en toe een beetje bij met elektronica en snap er wel iets van maar ben geen die-hard opgeleid HTS'er .

Ik doe iets met modeltreintjes dus probeer printplaatjes te maken voor in locomotieven en wagons. Klein, kleiner, kleinst is daarbij het mantra. En omdat op de rails altijd ongeveer 16-18V staat en de chips en LEDs het liefst 5V of 3,3V willen hebben is verminderen een must.

Om een stabiel signaal te krijgen worden meestal vier diodes geplaatst als rectifier. Ik heb een voorbeeldschakeling met 4x PMEG3020 en ik heb een printplaat van een commerciële fabrikant die minimelfs gebruikt (vind ik er zelf altijd leuk uitzien t.o.v. zo'n saai zwart doosje).

Mijn vraag is nu: weet iemand of er ook goede rectifiers in een package verkrijgbaar zijn dat lekker compact is, zoals een QFN o.i.d.? Voor de dc-dc converter ben ik voornemens een MPM3620a te gebruiken: dat soort compactheid zoek ik.

[itcouldbeanyone]

Dennis schreef op woensdag 26 februari 2020 @ 21:24:
Wat een gezellige boel hier en leuke diverse vragen! Ik hobby af en toe een beetje bij met elektronica en snap er wel iets van maar ben geen die-hard opgeleid HTS'er .

Ik doe iets met modeltreintjes dus probeer printplaatjes te maken voor in locomotieven en wagons. Klein, kleiner, kleinst is daarbij het mantra. En omdat op de rails altijd ongeveer 16-18V staat en de chips en LEDs het liefst 5V of 3,3V willen hebben is verminderen een must.

Om een stabiel signaal te krijgen worden meestal vier diodes geplaatst als rectifier. Ik heb een voorbeeldschakeling met 4x PMEG3020 en ik heb een printplaat van een commerciële fabrikant die minimelfs gebruikt (vind ik er zelf altijd leuk uitzien t.o.v. zo'n saai zwart doosje).

Mijn vraag is nu: weet iemand of er ook goede rectifiers in een package verkrijgbaar zijn dat lekker compact is, zoals een QFN o.i.d.? Voor de dc-dc converter ben ik voornemens een MPM3620a te gebruiken: dat soort compactheid zoek ik.

MMBD4448HSDW erg compacte gelijkrichter in SOT-363
https://nl.mouser.com/Pro...FsXBIEOFMEAaR%252B55P8%3D


Ik heb zelf met kleinere DC/DC converters gewerkt, weet alleen 123 niet welke nummers

[Dennis]

Thanks! Toch ongelooflijk hoe klein die dingen zijn en leuk om te zien hoe er dan een shift plaatsvindt van LM78xx naar zo'n buck converter en die vervolgens steeds kleiner worden...

Ook vanwege warmte is dit veel beter dan een LM78, immers niet zo fijn als je modeltrein smelt door de hitte .

[GG85]

Dennis schreef op woensdag 26 februari 2020 @ 21:24:
Wat een gezellige boel hier en leuke diverse vragen! Ik hobby af en toe een beetje bij met elektronica en snap er wel iets van maar ben geen die-hard opgeleid HTS'er .

Ik doe iets met modeltreintjes dus probeer printplaatjes te maken voor in locomotieven en wagons. Klein, kleiner, kleinst is daarbij het mantra. En omdat op de rails altijd ongeveer 16-18V staat en de chips en LEDs het liefst 5V of 3,3V willen hebben is verminderen een must.

Om een stabiel signaal te krijgen worden meestal vier diodes geplaatst als rectifier. Ik heb een voorbeeldschakeling met 4x PMEG3020 en ik heb een printplaat van een commerciële fabrikant die minimelfs gebruikt (vind ik er zelf altijd leuk uitzien t.o.v. zo'n saai zwart doosje).

Mijn vraag is nu: weet iemand of er ook goede rectifiers in een package verkrijgbaar zijn dat lekker compact is, zoals een QFN o.i.d.? Voor de dc-dc converter ben ik voornemens een MPM3620a te gebruiken: dat soort compactheid zoek ik.

MPS is een hele leuke toko met goed spul.
Heb zelf (professioneel/automotive) goede ervaring met o.a de MPM3515 en MPM3810A DC-DC's en voor LED's MPM6010 en MPM4425.

[wesleytjuh]

itcouldbeanyone schreef op woensdag 26 februari 2020 @ 00:02:
[...]


22 zal zeker werken, heb tig projecten draaiend waar inplaats van een 18pf een 22pf gebruikt werd

Eigenlijk kun je dat niet zomaar zeggen. De capaciteit moet je berekenen aan de hand van de C_Load van het kristal. Nu is het inderdaad wel zo dat het over het algemeen niet zo kritisch komt, zeker niet bij de High Speed Clock, maar voor het RTC kristal kan het zomaar wel een stuk kritischer zijn waardoor matching van de condensators een stuk belangrijker wordt.

Verwijderd schreef op dinsdag 25 februari 2020 @ 18:30:
Hoe kritisch zijn de waardes van de condensators die bij een kristal (van 16 MHz) geplaatst worden eigenlijk? Datasheet zegt 20pF, maar is bv 22pF ook goed? Wat is de gangbare waarde?

Heb je een datasheet van het kristal? Of is de C_Load 20pF? In dat geval heb je eerder 30-34 pF nodig om het goed te matchen. Je zou bijvoorbeeld een 33 pF condensator kunnen nemen.

[ Voor 7% gewijzigd door wesleytjuh op 27-02-2020 21:32 ]

[memphis]

Kritisch of niet, 10% afwijking is redelijk normaal voor een condensator, voor veel standaard is zelfs 20% gespecificeerd....

[DaWaN]

Zoals @wesleytjuh al zegt, bepalen de externe condensatoren bij een kristal de frequentienauwkeurigheid.

Omdat er in schakelingen altijd wat capaciteit zit, is het kristal zo gemaakt dat er externe capaciteit nodig is om het kristal op de juiste frequentie te laten oscilleren. De externe capaciteit die nodig is voor de juiste frequentie is de load capaciteit van het kristal. In de chip en het bord zit ook altijd wat capaciteit, daar moet je wel rekening mee houden. Meestal is dat iets van 5pF.

Wanneer de frequentienauwkeurigheid niet belangrijk is (wanneer bijvoorbeeld 100 ppm prima is), dan kan het soms zelfs handig zijn om iets lagere capaciteit te plaatsen omdat je dan meestal meer versterking hebt in de oscillator.

Bij wireless chipsets (b.v.b. ESP32, NRF24, etc.) moet je wel écht oppassen wat je doet, daar moet je meestal binnen iets van 50 ppm blijven, omdat je anders naast het RF kanaal zit.

[Verwijderd]

Ik had gedacht aan dit kristal https://benl.rs-online.com/web/p/crystal-units/8149440, in combinatie met deze capacitors https://benl.rs-online.co...eramic-capacitors/1335676. Maar ik zal best eens kijken als ik een goede 18pF kan vinden, zodat deze matchen.
Timing is niet kritisch, is enkel nodig voor UART op 9600bd.
Bedankt voor de nuttige info alweer!

[ Voor 14% gewijzigd door Verwijderd op 28-02-2020 13:08 ]

[wesleytjuh]

Dat kristal heeft een C_Load van 18 pF. Uitgaande van 5 pF stray capacitance moet je dan 26 pF -> 24-27 pF condensators plaatsen.

[Verwijderd]

Bestaan er geen optocoupler ICs met 8 channels? Moet 24 inputs voorzien, zou minder werk zijn dan per 4.

[memphis]

Helaas niet, zal alleen en bordje voorbij komen met 8 losse optocouplers

Maar ja, dat kan je zelf ook met dit model:
https://www.reichelt.nl/o...pEAQYBSABEgK8gfD_BwE&&r=1

[teaser]

GPIO0 (D3) van een Wemos D1, zit daar een pullup in? Ik kan daar niets rond vinden maar om de een of andere reden zit deze op +3.x V, terwijl in mijn sketch deze pin als input geconfigureerd is. Als ik er de out van een RCWL-0516 aan hang, komt deze nooit op 0V. De sensor zelf heb ik los getest met een ledje, deze werkt zoals het hoort.

[Domosapiens]

@teaser
GPIO0 (D3) heeft inderdaad een ingebouwde Pull-Up (net als D4)
D3, D4 en D8 zijn speciale poorten tijdens boot. Bij voorkeur vermijden, of als output gebruiken.

Het inwendig schema van de RCWL-0516 Out-port heb ik niet goed kunnen doorgronden (totem-pole??).
Ik gebruik de RCWL-0516 Out-port met een 1KOhm serie weerstand naar D5.

Ref:
https://www.letscontrolit...pic.php?f=2&t=5955#p32477

[teaser]

Ik heb inderdaad maar een andere pin gebruikt, daarmee werkte het wel.
Probleem was dat ik al een hat gemaakt had die al vastgelijmd was in het voorwerp waarin het geheel moest worden ingebouwd (foto's van het projectje volgen nog wel). Ik heb het kunnen oplossen met een vieze mod.

Moraal van het verhaal: beter testen als ik van het testbordje (nodemcu) overstap naar het productiebordje (wemos).

[Atmoz]

Wie weet waar ik een microswitch kan uithalen die met ZEER weinig kracht kan worden ingedrukt?

Via wat Googlen kwam ik deze tegen:



In de specificaties staat dan:

Operating Force 0.039 N

Maar ik twijfel of dit "licht" genoeg is voor mijn toepassing.

Of heeft er toevallig nog iemand eentje liggen die hij kan uitproberen?
Hij moet ingedrukt worden zodra je er een "normale" (+/- 16mm) knikker op legt...

[ Voor 30% gewijzigd door Atmoz op 03-03-2020 06:45 ]

[Chrisje1983]

16 gram is 0,156 newton. Ik weet niet of ik zo mag rekenen maar als dat wel mag zou het moeten werken denk je.

Ik heb er ook nog een aantal liggen die ik wou gebruiken als anti temper beveiliging voor deksels van junction boxjes, maar die hebben wel wat meer kracht nodig. Ik heb niet toevallig microswitches liggen met deze specs.

Je gaat een marble baan maken begrijp ik?

[ Voor 6% gewijzigd door Chrisje1983 op 03-03-2020 07:00 ]

[Atmoz]

Chrisje1983 schreef op dinsdag 3 maart 2020 @ 06:59:
16 gram is 0,156 newton. Ik weet niet of ik zo mag rekenen maar als dat wel mag zou het moeten werken denk je.

Ik heb er ook nog een aantal liggen die ik wou gebruiken als anti temper beveiliging voor deksels van junction boxjes, maar die hebben wel wat meer kracht nodig. Ik heb niet toevallig microswitches liggen met deze specs.

Thanks, maar zo mag je niet rekenen... het is 16mm niet 16 gram

[edit]

Chrisje1983 schreef op dinsdag 3 maart 2020 @ 06:59:
Je gaat een marble baan maken begrijp ik?

Het is voor in m'n escaperoom. Iets met knikkers die een pad volgen inderdaad

[ Voor 19% gewijzigd door Atmoz op 03-03-2020 07:07 ]

[teaser]

Een knikker weegt zo'n 5,5 gram. Omgerekend naar Newton is dat 0.054 N. Zou moeten lukken dus, gegeven dat de knikkers loodrecht op de switch worden gelegd. Op een knikkerbaan komen de knikkers aanrollen en raken ze de switch lateraal. Er zal dus meer kracht nodig zijn om de switch te bedienen. Het gaat em dus vooral afhangen van de snelheid waarmee de knikkers aan komen rollen.
