CO2-meters voor in huis

[ThinkPad]

Maak eens een foto en kijk ook eens of je het apparaat voorzichtig open kunt maken.

Misschien is het wel gewoon een seriele verbinding (voeding, rx, tx, gnd)

[ZuinigeRijder]

liquid_ice schreef op donderdag 11 juni 2015 @ 14:15:
Ik heb de HydroCube binnen, werkt prachtig.

Een paar kleine testjes hebben opgeleverd dat die thee en koffie detecteerd, haha.

De HydoCube detecteert ook appeltaart, zie deze post.

[ Voor 31% gewijzigd door ZuinigeRijder op 11-06-2015 14:59 ]

[liquid_ice]

Stel je nou eens voor dat er ingebroken wordt en die inbreker een appeltaart met koffie gaat zetten...
Je zal het maar missen he

[liquid_ice]

De HydoCube heb ik nu een tijdje in huis staan.

Het apparaat doet wat het belooft, maar zou ik hem nogmaals kopen of iemand adviseren?
Eigenlijk niet.

De reden hiervoor is:
* de VOC's reageren erg sterk op bijv. koken, maar iedereen weet allang dat koken geur verspreid.
* De sensor schommelt heel erg
- Wanneer ik thuis kom varieert de VOC al tussen 400 en 800 (afhankelijk van smog in de stad)
- Wanneer ik alleen of met 2 in de kamer ben kan hij tussen de 600 en 1200 zitten
- Met meerdere gaat de sensor erg snel naar HI (2500+)

CO2 'schijnt' stabieler en wat rustiger te verlopen, wordt ook minder beïnvloed door bijv: koken en de CO2 levels buiten schijnen stabieler te zijn. Hierdoor denk ik dat de CO2 sensor handiger is om te bepalen wanneer je moet ventileren.

[RincovdB]

Na flink wat zoekwerk (met dank aan dit forum!!!) gaat mijn voorkeur voor een betaalbare CO2-meter uit naar een "SenseAir eSENSE FAI Light".
Met name de analoge output, die koppeling aan een domoticasysteem mogelijk maakt, lijkt me interessant.
Toevallig ook nog even op Marktplaats gekeken (zoek "co2 meter"):

http://www.co2-meters.com/

momenteel extra korting met code "Marktplaats". Daardoor alles inclusief op dit moment Euro 145,20
Dus meteen besteld!

[ Voor 7% gewijzigd door ThinkPad op 17-09-2015 16:00 . Reden: Post weer teruggeplaatst, geen spammer ]

[Tazzios]

Het is misschien niet zo hightech maar hebben er hier ook mensen geëxperimenteerd met planten plaatsen naar aanleiding van het resultaat met de CO2-meter?

[liquid_ice]

Ik heb 5 planten in m'n huiskamer.

"350 gram bladmassa van een goed zuiverende planten soort per persoon."
link: http://www.airsopure.nl/U...f6d-8d93-31b76059459a.pdf

[Tazzios]

Dank je! Informatief stuk met een richtlijn.
Ik ben van plan de 'SenseAir eSENSE FAI Light' aanschaffen en met de resultaten het huis wat groener te maken.

[Pocketware]

Rudolph schreef op dinsdag 24 februari 2015 @ 20:54:
Een tijdje geleden ook een CO2 meter gekocht. Een Air Indicator II

[afbeelding]

Tot nog toe geen waarde gezien boven de 800ppm in mijn huis. Blijkbaar werkt de mechanische ventilatie in mijn huis goed, zelfs op de laagste stand.

Naast een display heeft deze meter ook een USB aansluiting welke via windows software uitgelezen kan worden. Helaas heb ik nog geen linux software gevonden want ik zou deze graag via mijn Raspberry PI willen uit lezen.

Voor de mensen die interesse hebben in deze meter, met actie code is die nu 109 in plaats van 149 euro bij ventilatie land.

Members only: title

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

Misschien iets laat, maar hierbij het script welke ik gebruik om de data in Domoticz te krijgen (aanroepen via een Python aanroep in een cron-job).

Python:

#!/usr/bin/env python

import sys, fcntl, time
from urllib2 import urlopen

usbPort = "/dev/hidraw0"
domoticz = "http://192.168.1.137:8080"
idx_CO2 = 193
#idx_Hum = 194
idx_TempHum = 195

def decrypt(key,  data):
    cstate = [0x48,  0x74,  0x65,  0x6D,  0x70,  0x39,  0x39,  0x65]
    shuffle = [2, 4, 0, 7, 1, 6, 5, 3]

    phase1 = [0] * 8
    for i, o in enumerate(shuffle):
        phase1[o] = data[i]

    phase2 = [0] * 8
    for i in range(8):
        phase2[i] = phase1[i] ^ key[i]

    phase3 = [0] * 8
    for i in range(8):
        phase3[i] = ( (phase2[i] >> 3) | (phase2[ (i-1+8)%8 ] << 5) ) & 0xff

    ctmp = [0] * 8
    for i in range(8):
        ctmp[i] = ( (cstate[i] >> 4) | (cstate[i]<<4) ) & 0xff

    out = [0] * 8
    for i in range(8):
        out[i] = (0x100 + phase3[i] - ctmp[i]) & 0xff

    return out

def hd(d):
    return " ".join("%02X" % e for e in d)

if __name__ == "__main__":
    # Key retrieved from /dev/random, guaranteed to be random ;)
    key = [0xc4, 0xc6, 0xc0, 0x92, 0x40, 0x23, 0xdc, 0x96]

    fp = open(usbPort, "a+b",  0)

    HIDIOCSFEATURE_9 = 0xC0094806
    set_report = "\x00" + "".join(chr(e) for e in key)
    fcntl.ioctl(fp, HIDIOCSFEATURE_9, set_report)

    values = {}

    while True:
        data = list(ord(e) for e in fp.read(8))
        decrypted = decrypt(key, data)
        if decrypted[4] != 0x0d or (sum(decrypted[:3]) & 0xff) != decrypted[3]:
            print hd(data), " => ", hd(decrypted),  "Checksum error"
        else:
            op = decrypted[0]
            val = decrypted[1] << 8 | decrypted[2]

            values[op] = val

            co2Found=0
            tempFound=0
            rhFound=0

            # Output all data, mark just received value with asterisk
            #print ", ".join( "%s%02X: %04X %5i" % ([" ", "*"][op==k], k, v, v) for (k, v) in sorted(values.items())), "  ",
            ## From http://co2meters.com/Documentation/AppNotes/AN146-RAD-0401-serial-communication.pdf
            #if 0x50 in values:
            #    print "CO2:%4.2f" % values[0x50],
            #if 0x42 in values:
            #    print "T:%4.2f"   % (values[0x42]/16.0-273.15),
            #if 0x41 in values:
            #    print "RH:%4.2f"  % (values[0x41]/100.0),
            #print "\n"
            #
            #
            if 0x50 in values and 0x42 in values and 0x41 in values:
                print "CO2:%4i" % values[0x50],
                print "T:%4.2f"   % (values[0x42]/16.0-273.15),
                print "RH:%4.2f"  % (values[0x41]/100.0),
                print "\n"

                humStat = 0

                if (values[0x41]/100.0) < 25:
                    humStat = 2
                if (values[0x41]/100.0) > 60:
                    humStat = 3
                if (values[0x41]/100.0) >= 25 and (values[0x41]/100.0) <= 60:
                    humStat = 1

                response= urlopen(domoticz+'/json.htm?type=command&param=udevice&idx='+str(idx_CO2)+'&nvalue='+str("%4.2f" % values[0x50]))
                #response.read()

                #response= urlopen(domoticz+'/json.htm?type=command&param=udevice&idx='+str(idx_Hum)+'&nvalue=45&svalue='+str("%4.2f" % (values[0x41]/100.0))+';0')
                #response.read()

                response= urlopen(domoticz+'/json.htm?type=command&param=udevice&idx='+str(idx_TempHum)+'&nvalue=0&svalue='+str("%4.2f" % (values[0x42]/16.0-273.15))+';'+str("%4.2f" % (values[0x41]/100.0))+';'+str(humStat))
                #response.read()
                break

[ Voor 0% gewijzigd door ThinkPad op 06-11-2015 09:31 . Reden: Code tag naar 'Python' aangepast ivm leesbaarheid ;-) ]

[!null]

Hmm, hoe zou ik mijn Co2 meters kunnen kalibreren? Ze zouden zelf kalibrerend moeten zijn. Maar ik heb ze al een tijd niet gebruikt. De een start op en geeft meteen vol in het rood aan, de ander helemaal groen. Als ik in die laatste ga ademen slaat hij naar rood zoals verwacht maar herstelt zich niet meer naar groen of oranje.

Misschien moet ik ze allebei een weekje buiten draaien? Of beter in de schuur met genoeg tocht.

[ Voor 5% gewijzigd door !null op 09-11-2015 22:21 ]

[Jan Smit]

Kraz schreef op vrijdag 02 januari 2015 @ 23:30:
[...]


Ik gebruik de Netatmo Weerstation icm Domoticz om het een en ander te regelen.
Mochten jullie nog geïnteresseerd zijn; ik heb een review van de Netatmo gemaakt destijds: productreview: Netatmo Weerstation review door Kraz

@Kraz: kun je in Domoticz ook de CO2 uitlezen? En dan van welke sensor: zowel binnen als buiten?
Ik ben op zoek naar een CO2 meter voor Domoticz waarmee ik via een trigger dan gewoon een ventilatie kan inschakelen.
En kan dit ook met *uitsluitend* de buiten module ; die modules kun je los aanschaffen. De buitenmodule zou ik dan gewoon binnen zetten :-)

[Femme]

Wellicht een interessante toevoeging aan de sensoren in de topicstart: sService Online (een Duitse specialist in 1-Wire) heeft een luchtkwaliteitssensor voor de 1-Wire-bus. Hij kost 119 euro en meet CO2 VOC, temperatuur en luchtvochtigheid.



Ik denk dat ik deze thuis ga gebruiken.

[Niek_]

Femme schreef op woensdag 18 november 2015 @ 17:03:
Wellicht een interessante toevoeging aan de sensoren in de topicstart: sService Online (een Duitse specialist in 1-Wire) heeft een luchtkwaliteitssensor voor de 1-Wire-bus. Hij kost 119 euro en meet CO2, temperatuur en luchtvochtigheid.

[afbeelding]

Ik denk dat ik deze thuis ga gebruiken.

Bedankt voor de aanvulling, toegevoegd.

[!null]

Als je zelf nog intergratie gaat doen, is op zich de SenseAir module ook wel interessant. Met I2C maar ook andere mogelijkheden.

http://www.co2meter.com/collections/co2-sensors

[ Voor 19% gewijzigd door !null op 18-11-2015 21:38 ]

[jerh]

Femme schreef op woensdag 18 november 2015 @ 17:03:
Wellicht een interessante toevoeging aan de sensoren in de topicstart: sService Online (een Duitse specialist in 1-Wire) heeft een luchtkwaliteitssensor voor de 1-Wire-bus. Hij kost 119 euro en meet CO2, temperatuur en luchtvochtigheid.


Ik denk dat ik deze thuis ga gebruiken.

Ik vraag me af of deze met owfs uit te lezen is, enig idee?

[Femme]

jerh schreef op donderdag 19 november 2015 @ 09:54:
[...]
Ik vraag me af of deze met owfs uit te lezen is, enig idee?

De sensor van eService Online gebruikt de DS2438 1-Wire sensor. Als Owfs daar ondersteuning voor heeft zouden moeten werken. De DS2438 wordt door Maxim Integrated (producent van de chip) omschreven als een smart battery monitor. De ingebouwde A/D-converter heeft men hier blijkbaar gebruikt om een CO2 VOC-sensor uit te lezen.

[!null]

Femme schreef op woensdag 18 november 2015 @ 17:03:
Wellicht een interessante toevoeging aan de sensoren in de topicstart: sService Online (een Duitse specialist in 1-Wire) heeft een luchtkwaliteitssensor voor de 1-Wire-bus. Hij kost 119 euro en meet CO2, temperatuur en luchtvochtigheid.

[afbeelding]

Ik denk dat ik deze thuis ga gebruiken.

Ik zit nog even te lezen maar dit is dus niet letterlijk een CO2 meter, maar een VOC meter als ik het goed begrijp. Niet dat dat een ramp is, ik denk zelfs dat het prima werkt voor hetzelfde doeleinde.

Ik zeg het meer omdat er al eerder over gediscussieerd is in dit topic. En het helpt ook om misschien beter prijzen te kunnen vergelijken.

[ Voor 7% gewijzigd door !null op 19-11-2015 10:34 ]

[Speedy-Andre]

!null schreef op maandag 09 november 2015 @ 22:20:
Hmm, hoe zou ik mijn Co2 meters kunnen kalibreren? Ze zouden zelf kalibrerend moeten zijn. Maar ik heb ze al een tijd niet gebruikt. De een start op en geeft meteen vol in het rood aan, de ander helemaal groen. Als ik in die laatste ga ademen slaat hij naar rood zoals verwacht maar herstelt zich niet meer naar groen of oranje.

Misschien moet ik ze allebei een weekje buiten draaien? Of beter in de schuur met genoeg tocht.

Een kwartier in de buitenlucht moet voldoende zijn, weergave rond 400 is goed.
Dit soort sensoren heeft niet het eeuwige leven

[Verwijderd]

Die k30 sensor van senseair zou ik graag willen gebruiken samen met domoticz. Hij is niet goedkoop maar je krijgt wel kwaliteit (levensduur >> 15 jaar en zelfcalibrerend). Het liefst wil ik de sensor (I2C) koppelen aan een raspberry pi als Domoticz slave. Door gebruik te maken van een WIFI dongle kan deze slave verplaatsbaar gekoppeld worden aan de Domoticz master.

Door deze opzet kan de slave vanaf een te kiezen vaste plaats dienen als ingang van de besturing van de ventilatie in huis. Maar de opzet biedt ook de mogelijkheid de slave incentiteel te verplaatsen naar bijvoorbeeld een slaapkamer voor het monitoren van het CO2 gehalte gedurende de nacht.

Het hardwarematig koppelen van de sensor aan een Domoticz slave lukt me wel. Ik heb inmiddels de nodige ervaring met Domoticz (zwave en piface). Maar omdat de K-30 (nog?) niet wordt ondersteund zie ik wel problemen voor mijzelf bij het softwarematig koppelen van de k-30 aan Domoticz.

Ik hoop dat er een tweaker is die kan helpen.

Alvast hartelijk dank

[markweb4871]

Ik heb een Co2 gestuurd ventilatiesysteem van Zehnder. Op zolder een Comfofan S met RF en in de woonkamer een Hoofdbediening CO2 RF. Nu zijn deze waardes ingesteld:

Groen <1200
Oranje 1200 - 1500
Rood > 1500

Het gevolg is dat de MV box pas extra gaat afzuigen als de 1200 waarde wordt bereikt. Weet iemand of deze waardes kunnen worden afgesteld? Ik vind 1200 aan de hoge kant.

[!null]

Als hij hem opzich altijd in het groen weet te houden, dus niet te vaak oranje zien (behalve met huis vol visite bij een feestje ofzo) dan is het opzich prima toch?

Wat betreft je vraag zou ik aan Zehnder zlef stellen.
Wellicht zitten er wat dipswitches o.i.d. op de CO2 sensor achterzijde?

[ollie1965]

!null schreef op vrijdag 11 december 2015 @ 13:12:
Als hij hem opzich altijd in het groen weet te houden, dus niet te vaak oranje zien (behalve met huis vol visite bij een feestje ofzo) dan is het opzich prima toch?

De wetenschap is het er nog niet over eens, dat < 1200 continu gezond is.
600ppm wordt meer en meer geadviseerd en dat is dan niet alleen vanwege CO2 gehalte (bekende lichamelijke effecten vanaf 1500 als ik het goed heb) maar ook alle andere "vreemde/gevaarlijke" stoffen (VOC).
CO2 gehalte stijgt door te weinig verversing en dus ook alle andere VOC die er in de lucht zijn. Bij te weinig verversing (maar toch <1200) blijken andere VOC soms te hoog.
Vandaar het advies om op lagere CO2 te verversen.

[!null]

Ok op zich goed verhaal, maar toch ben ik er voor om dan gewoon VOC te meten. Want als er een stuk vis ligt te rotten in je prullenbak, dan gaat je CO2 meter dat niet meten.
Gemiddeld genomen zal je verhaal natuurlijk wel kloppen, zo klopt het ook door alleen VOC te meten je ook CO2 kunt benaderen. En dan neem je dus wel de grotere variaties in VOC mee.

[ZuinigeRijder]

ollie1965 schreef op vrijdag 11 december 2015 @ 13:24:
[...]


De wetenschap is het er nog niet over eens, dat < 1200 continu gezond is.
600ppm wordt meer en meer geadviseerd en dat is dan niet alleen vanwege CO2 gehalte (bekende lichamelijke effecten vanaf 1500 als ik het goed heb) maar ook alle andere "vreemde/gevaarlijke" stoffen (VOC).
CO2 gehalte stijgt door te weinig verversing en dus ook alle andere VOC die er in de lucht zijn. Bij te weinig verversing (maar toch <1200) blijken andere VOC soms te hoog.
Vandaar het advies om op lagere CO2 te verversen.

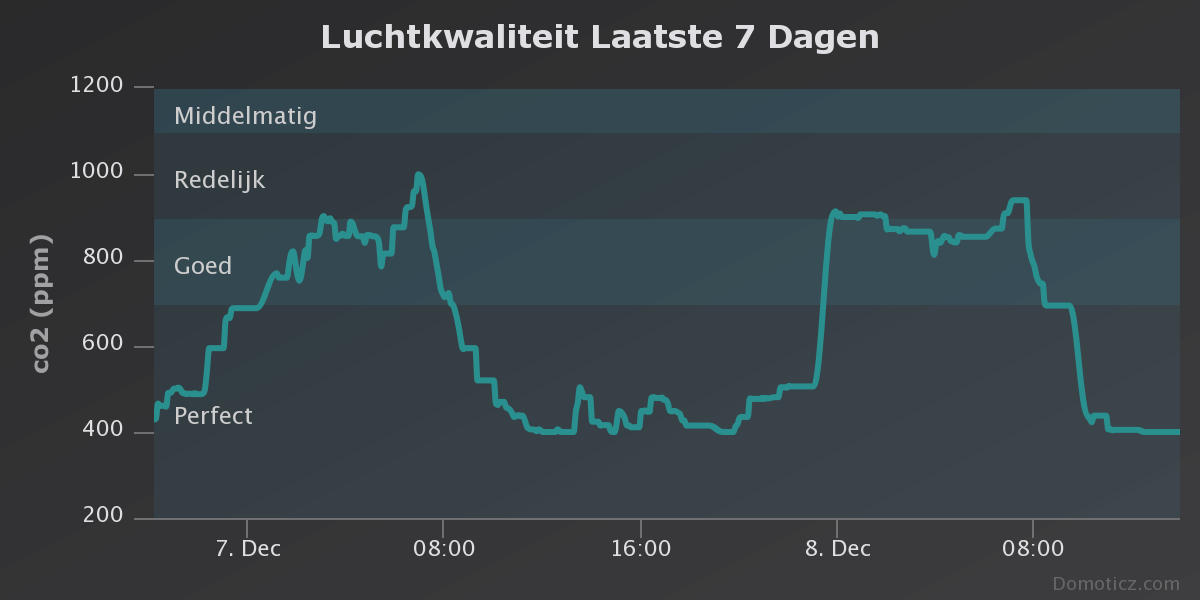

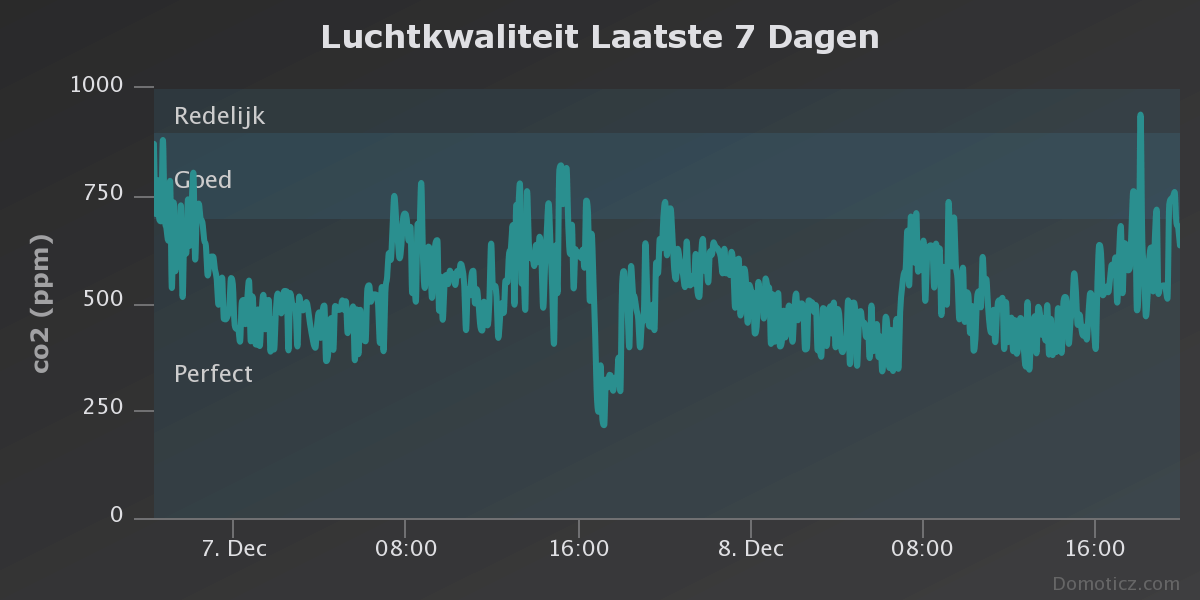

Ik had al een VOC meter, maar sinds kort heb ik ook een Netatmo weerstation die ook CO2 meet.

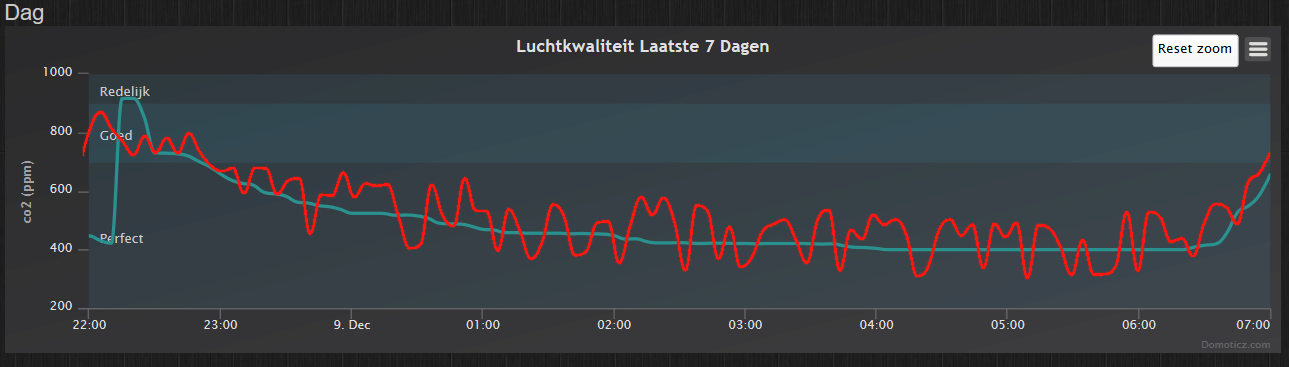

Er een sterke relatie tussen CO2 en VOC, echter beide moet je eigenlijk in de gaten houden. Met koken (op inductie) merk je goed dat de VOC veel hoger kan zijn dan de CO2. Voordeel van de Netatmo is dat je de grafieken online kunt bekijken van jouw account (nadeel voor sommige is dat het online staat ivm privacy).

Met de netatmo zou je via IFTT misschien ook je ventilatie kunnen regelen.

offtopic: Grappig is dat je met het Netatmo weerstation ook in de kamer de decibellen registreert, dus ik weet nu hoeveel mijn geluid airco maakt.

[!null]

Ah wat fijn Iemand die binnen 1 minuut bevestigd wat ik zeg, en dat ook nog gemeten heeft

[Kees Schilder]

Ik heb zojuist dit hele topic doorgelopen, maar heb geen antwoord op mijn volgende vraag gevonden:
Ik krijg een balansventilatiesysteem, welke geregeld gaat worden op CO2 en RV. RV zet ik in badkamer en keuken. Maar waar moet ik CO2-sensoren plaatsen. de MV-installatiebedrijf stelt nu één sensor in de woonkamer en één sensor op de overloop voor. Maar dat lijkt mij niet ideaal. Het lijkt mij dat een sensor in de slaapkamers meer doen dan op de overloop. Verder, is één CO2-sensor in de woonkamer voldoende, of zijn er meerdere gewenst (Is de verspreiding van CO2 snel, of langzaam)

Hebben jullie hier meer ervaring mee?

[ThinkPad]

Is het niet mogelijk om een sensor IN de unit te plaatsen? Dan kan hij van alle aanzuigleidingen tegelijk bepalen hoe het CO₂-niveau is.

[Marzman]

Ik heb zelf een meter in de kast van de CV-ketel liggen. Volgens mij hoort dat niet, maar als er iets mis is dan is het daar als eerste merkbaar en ik heb liever dat hij wat te vroeg af gaat dan te laat.

[ThinkPad]

Marzman schreef op zaterdag 12 december 2015 @ 22:10:
Ik heb zelf een meter in de kast van de CV-ketel liggen. Volgens mij hoort dat niet, maar als er iets mis is dan is het daar als eerste merkbaar en ik heb liever dat hij wat te vroeg af gaat dan te laat.

Dat is een CO-melder, oftewel koolmonoxide. Dat is heel wat anders dan CO₂, oftewel koolstofdioxide

Koolmonoxide is wat bij slechte verbranding bij een CV-ketel / geiser e.d. vrijkomt.
Koolstofdioxide is wat je uitademt en wat in frisdrank voor de prik zorgt

[ Voor 25% gewijzigd door ThinkPad op 12-12-2015 22:16 ]

[Marzman]

Ah, dat is inderdaad anders

[!null]

Kees Schilder schreef op zaterdag 12 december 2015 @ 17:08:
Ik heb zojuist dit hele topic doorgelopen, maar heb geen antwoord op mijn volgende vraag gevonden:
Ik krijg een balansventilatiesysteem, welke geregeld gaat worden op CO2 en RV. RV zet ik in badkamer en keuken. Maar waar moet ik CO2-sensoren plaatsen. de MV-installatiebedrijf stelt nu één sensor in de woonkamer en één sensor op de overloop voor. Maar dat lijkt mij niet ideaal. Het lijkt mij dat een sensor in de slaapkamers meer doen dan op de overloop. Verder, is één CO2-sensor in de woonkamer voldoende, of zijn er meerdere gewenst (Is de verspreiding van CO2 snel, of langzaam)

Hebben jullie hier meer ervaring mee?

Ik zou de tweede op je slaapkamer hangen. Dus eentje in de woonkamer, en eentje op de slaapkamer. Heb je kids en dus meerdere slaapkamers, dan zullen die toch redelijk de slaapkamer van de ouders volgen.

Op de gang is wel leuk, maar daar ben je weinig, en als je ligt te slapen produceer je veel vocht en CO2.

Ik heb nu helaas nog geen sensoren, maar als ik dat wel ga doen, zal ik dat ook bovenstaande manier inrichten.

Weet je trouwens of de sensoren alleen CO2 meten? Of ook RV? Want RV wordt ook wel eens in de unit zelf gedaan. Dat laatste is ideaal, omdat je badkamer dan ook geregeld is.

[mightym]

Ik heb al enkele jaren een itho CO2 sensor met PWM uitgang aan de muur hangen, die de ventilatie regelt.

Het leek mij leuk om de meetwaarden van de sensor te loggen in Domoticz, dus ding van de muur geschroefd en open gemaakt. Op de print zit een header met 4 pinnetjes en deze heb ik met de scoop nader onderzocht:





Op het 2e pinnetje van links detecteerde de scoop af en toe wat pulsen. Die ben ik gaan analyseren.
Al snel bleek dat de CO2 sensor op die pin elke 10 seconden de temperatuur en de co2 waarde uitspuugt.
(9600BAUD, 8n1)


Deze seriele data kan ingelezen worden met een ESP8266, daarna bewerkt en doorgestuurd naar Domoticz:



ESP en dc-dc converter aan elkaar gefreubeld en die past prachtig in de lasdoos onder de sensor:



Dit had ik jaren eerder moeten doen

[MedionAkoya]

Waarom staat J.E. StorkAir niet op de lijst?
Omdat ie geen poorten heeft of omdat het een sensor is en geen meter is?

[ Voor 23% gewijzigd door MedionAkoya op 28-12-2015 21:38 ]

[ThinkPad]

mightym schreef op maandag 28 december 2015 @ 20:57:
Ik heb al enkele jaren een itho CO2 sensor met PWM uitgang aan de muur hangen, die de ventilatie regelt.
[afbeelding]
Het leek mij leuk om de meetwaarden van de sensor te loggen in Domoticz, dus ding van de muur geschroefd en open gemaakt. Op de print zit een header met 4 pinnetjes en deze heb ik met de scoop nader onderzocht:

[afbeelding]

[afbeelding]

Op het 2e pinnetje van links detecteerde de scoop af en toe wat pulsen. Die ben ik gaan analyseren.
Al snel bleek dat de CO2 sensor op die pin elke 10 seconden de temperatuur en de co2 waarde uitspuugt.
(9600BAUD, 8n1)
[afbeelding]

Deze seriele data kan ingelezen worden met een ESP8266, daarna bewerkt en doorgestuurd naar Domoticz:

[afbeelding]

ESP en dc-dc converter aan elkaar gefreubeld en die past prachtig in de lasdoos onder de sensor:

[afbeelding]

Dit had ik jaren eerder moeten doen

Respect! Dit soort projectjes kan ik heel erg waarderen
Die sensor is nog best redelijk geprijsd ook, ik zie prijzen van 117 euro incl. BTW.
Het is dat ik geen invloed op m'n mechanische ventilatie heb (flat, is centraal geregeld met tijdschakelaar), anders had ik dit nagebouwd. Mooi betaalbare oplossing zo.

Hoe doe je het uitlezen nu? Daar ben ik ook wel benieuwd naar (scriptje?).

Bedankt voor het delen, er zijn vast meer mensen die hier wat aan hebben Mochten er overigens mensen zijn die liever een bedrade netwerkvariant (RJ45) willen maken, dan kan ik deze Serial to Ethernet converter ($11) aanraden: http://domoticz.com/forum/viewtopic.php?f=30&t=8505
Ik heb die in gebruik voor m'n OTGW en dat werkt al wekenlang stabiel. Wel even opletten, de uitgang is RS232, als je TTL wilt dan moet je het signaal VOOR de Sipex chip aftappen/invoeren.

Over TTL gesproken, ik zie dat één van de pinnen van de printkroonsteen ook 'TTLout' aangeeft, staat daar niet gewoon hetzelfde signaal op als op die header die je nu hebt gevonden?

Nette CO₂-waarden trouwens, schone buitenlucht is 400ppm toch? Daar zit jij rond 19:15 ook op. Is trouwens ook wel gek, want volgens de Itho website zit de ondergrens op 600ppm ?
De sensormodule (buisje) is trouwens vrij klein, vaak is het zo'n rare vorm. Geen idee wat het verschil is.

Nog even wat steekwoorden voor de zoekfunctie: Itho CO2-sensor 755-9640 - seriële uitgang - serial output connection 9600 baud Domoticz

[ Voor 11% gewijzigd door ThinkPad op 28-12-2015 22:05 ]

[mightym]

ThinkPadd schreef op maandag 28 december 2015 @ 21:50:
[...]

Respect! Dit soort projectjes kan ik heel erg waarderen
Die sensor is nog best redelijk geprijsd ook, ik zie prijzen van 117 euro incl. BTW.
Het is dat ik geen invloed op m'n mechanische ventilatie heb (flat, is centraal geregeld met tijdschakelaar), anders had ik dit nagebouwd. Mooi betaalbare oplossing zo.

Hoe doe je het uitlezen nu? Daar ben ik ook wel benieuwd naar (scriptje?).

Bedankt voor het delen, er zijn vast meer mensen die hier wat aan hebben Mochten er overigens mensen zijn die liever een bedrade netwerkvariant (RJ45) willen maken, dan kan ik deze Serial to Ethernet converter ($11) aanraden: http://domoticz.com/forum/viewtopic.php?f=30&t=8505
Ik heb die in gebruik voor m'n OTGW en dat werkt al wekenlang stabiel. Wel even opletten, de uitgang is RS232, als je TTL wilt dan moet je het signaal VOOR de Sipex chip aftappen/invoeren.

Over TTL gesproken, ik zie dat één van de pinnen van de printkroonsteen ook 'TTLout' aangeeft, staat daar niet gewoon hetzelfde signaal op als op die header die je nu hebt gevonden?

Nette CO₂-waarden trouwens, schone buitenlucht is 400ppm toch? Daar zit jij rond 19:15 ook op. Is trouwens ook wel gek, want volgens de Itho website zit de ondergrens op 600ppm ?
De sensormodule (buisje) is trouwens vrij klein, vaak is het zo'n rare vorm. Geen idee wat het verschil is.

Nog even wat steekwoorden voor de zoekfunctie: Itho CO2-sensor 755-9640 - seriële uitgang - serial output connection 9600 baud Domoticz

Op de TTL-out staat helemaal niets... tenminste, ik heb niets kunnen vinden. Wellicht moet je op TTL-in eerst iets roepen voordat er data op TTL-out tevoorschijn komt. Dat laatste heb ik niet geprobeerd.

Ik heb, na een nachtje loggen, wel mijn twijfels bij de calibratie. Ik denk dat de sensor onder de 600PPM buiten het gecalibreerde bereik valt, of de calibratie deugt helemaal niet. Afgelopen nacht zijn er waardes rond de 300PPM voorbij gekomen. Toen was er niemand in de woonkamer, dus dat zal wel 400PPM geweest zijn. Gisteravond om 19.15u was er niemand thuis, dus een lage CO2 concentratie kan wel kloppen. Nu vind ik het niet erg dat de absolute waarde van de uitlezing niet helemaal correct is, het is voor mij meer ter indicatie of de ventilatie een beetje naar behoren functioneert. Ik heb net een ventilatie WTW unit geplaatst en daar wil ik wel van weten of die doet wat hij moet doen

In Domoticz heb ik een virtuele sensor aangemaakt en via een JSON script knal ik de gegevens de database binnen. Ik zal mijn script een beetje opschonen en hier delen.. Het is volgens mij een variant op een code die wij samen al eerder hebben gebakken om die ds18b20 uit te lezen in Domoticz.

[Kees Schilder]

ThinkPadd schreef op zaterdag 12 december 2015 @ 22:08:
Is het niet mogelijk om een sensor IN de unit te plaatsen? Dan kan hij van alle aanzuigleidingen tegelijk bepalen hoe het CO₂-niveau is.

Dat is een hele goede.
Het installatiebedrijf zegt dit nog nooit zo toegepast te hebben en ze daardoor ook geen garantie op goede werking geven.
Ik ga dit na bij de leverancier.
De RH-sensor wordt overigens wel in het kanaal vóór de 3-wegklep geplaatst.

[Kees Schilder]

!null schreef op zondag 13 december 2015 @ 21:23:
[...]


Ik zou de tweede op je slaapkamer hangen. Dus eentje in de woonkamer, en eentje op de slaapkamer. Heb je kids en dus meerdere slaapkamers, dan zullen die toch redelijk de slaapkamer van de ouders volgen.

Op de gang is wel leuk, maar daar ben je weinig, en als je ligt te slapen produceer je veel vocht en CO2.

Ik heb nu helaas nog geen sensoren, maar als ik dat wel ga doen, zal ik dat ook bovenstaande manier inrichten.

Weet je trouwens of de sensoren alleen CO2 meten? Of ook RV? Want RV wordt ook wel eens in de unit zelf gedaan. Dat laatste is ideaal, omdat je badkamer dan ook geregeld is.

Ik heb gekozen voor één in de slaapkamer, één ledige leiding in de andere slaapkamer (voor de toekomst) en één in de woonkamer.
RH wordt ook gemeten, beide zone's apart. Deze wordt net voor de 3-wegklep gemonteerd.

[!null]

Kees Schilder schreef op dinsdag 29 december 2015 @ 10:04:
[...]


Dat is een hele goede.
Het installatiebedrijf zegt dit nog nooit zo toegepast te hebben en ze daardoor ook geen garantie op goede werking geven.
Ik ga dit na bij de leverancier.
De RH-sensor wordt overigens wel in het kanaal vóór de 3-wegklep geplaatst.

Ik denk dat het niet gaat werken. RH meten ze wel in de unit, dat is wat makkelijker.

Ik zeg niet dat het niet zou kunnen, CO2 meten in de unit, maar bestaande sensoren gaan vaak uit van een natuurlijke doorloop. Ze zijn vaak ook gevormd met een buisje e.d. Als het in de unit zit, komt de lucht veel sneller voorbij dan de standaard sensoren kunnen meten, denk ik. Is een aanname.
Volgens mij zou het er ook echt op ontworpen moeten zijn.

[captnemo]

Ik heb sinds een paar dagen de Air Cube staan. Fijnstof en CO2. Helaas alleen visueel en via BT en een App op je telefoon. Niet uit te lezen en iets mee aan te sturen OOTB. Geen idee nog hoe nauwkeurig.
https://www.itecluchtrein...tsmeter-fijnstof-co2.html

[DJ^]

Ik wil graag het gehalte co2 kunnen meten maar net als velen vind ik de meters erg duur. Op aliexpress kwam ik onderstaande meter tegen ongeveer de helft van de prijzen die ik in NL vind. Kunnen jullie dit aan- of afraden?
m.aliexpress.com/item/322...wwdetail2mobilesitedetail

[!null]

captnemo schreef op vrijdag 01 januari 2016 @ 19:09:
Ik heb sinds een paar dagen de Air Cube staan. Fijnstof en CO2. Helaas alleen visueel en via BT en een App op je telefoon. Niet uit te lezen en iets mee aan te sturen OOTB. Geen idee nog hoe nauwkeurig.
https://www.itecluchtrein...tsmeter-fijnstof-co2.html

In wat voor waardes wordt het fijnstof uitgedrukt?

[Verwijderd]

Deze C02 sensor heeft Wifi en als je aan de verkoper vraagt, levert hij deze met upload mogelijkheid naar een eigen url. bijvoorbeeld http://192.168.1.1:8080. De upload url en de update interval kun je dan ook zelf aanpassen
de prijs is ook veel goedkoper dan de hierboven genoemde.

zie voor meer infomatie
http://www.domoticaforum....=7&t=11007&p=78116#p78116

[!null]

Verwijderd schreef op donderdag 07 januari 2016 @ 23:00:
Deze C02 sensor heeft Wifi en als je aan de verkoper vraagt, levert hij deze met upload mogelijkheid naar een eigen url. bijvoorbeeld http://192.168.1.1:8080. De upload url en de update interval kun je dan ook zelf aanpassen
de prijs is ook veel goedkoper dan de hierboven genoemde.

zie voor meer infomatie
http://www.domoticaforum....=7&t=11007&p=78116#p78116

Kijk dat is een leuke betaalbare sensor met mogelijkheid om te integreren in je thuis netwerkje / database.

Wel behoorlijk inaccuraat, het zal wel een van de goedkoopste chinese sensoren zijn. Maar ik denk dat het prima is voor het doel, namelijk kijken of er meer geventileerd moet worden of niet.

[remmuz]

Iemand al ervaring met de Elgato Eve Room?

https://www.elgato.com/en/eve/eve-room

Alleen interessant voor Apple IOS gebruikers, maar de prijs valt mij erg mee.

[Verwijderd]

!null schreef op vrijdag 08 januari 2016 @ 11:16:
[...]


Kijk dat is een leuke betaalbare sensor met mogelijkheid om te integreren in je thuis netwerkje / database.

Wel behoorlijk inaccuraat, het zal wel een van de goedkoopste chinese sensoren zijn. Maar ik denk dat het prima is voor het doel, namelijk kijken of er meer geventileerd moet worden of niet.

Display the current state in a clear and effective way using 6 full-color LEDs. Or optionally display the CO2 ppm value and other details on a 0.96" White OLED display

[!null]

Verwijderd schreef op vrijdag 08 januari 2016 @ 12:43:
[...]


Display the current state in a clear and effective way using 6 full-color LEDs. Or optionally display the CO2 ppm value and other details on a 0.96" White OLED display

Wat wil je hiermee zeggen?

[Verwijderd]

ik denk dat over de wifi wel de preciese waarde binnen komt, maar niet zeker... ik ga het zien

[!null]

Verwijderd schreef op vrijdag 08 januari 2016 @ 17:00:
ik denk dat over de wifi wel de preciese waarde binnen komt, maar niet zeker... ik ga het zien

Ik bedoel de accuraatheid van -+ 15% van de CO2 waarde. Ongeacht hoe je hem uitleest.
Dat is niet erg accuraat.

Maar het is goed genoeg om te kijken of je zou moeten ventileren of niet.

[Verwijderd]

klopt, dit vond ik ok op internet
The sensor is electro chemical and according to the spec the error they give is +- 15-20% . When i was measuring them against a K30 CO2 sensor, it was even better.

[captnemo]

!null schreef op zaterdag 02 januari 2016 @ 18:27:
[...]


In wat voor waardes wordt het fijnstof uitgedrukt?

Waarde is in microgram (µg).

Ik weet niet hoe nauwkeurig hij meet, ik heb nog niet meer dan 2 streepjes of 28µg gemeten (op 1x 39µg na), zelfs niet op de snelweg met de raam open, en ik woon naast het busstation...

[!null]

captnemo schreef op vrijdag 15 januari 2016 @ 01:39:
[...]


Waarde is in microgram (µg).

Ik weet niet hoe nauwkeurig hij meet, ik heb nog niet meer dan 2 streepjes of 28µg gemeten (op 1x 39µg na), zelfs niet op de snelweg met de raam open, en ik woon naast het busstation...

En als je het vergelijkt met bijvoorbeeld een meetpunt bij jou in de buurt?

https://milieudefensie.nl...agne2015/meetcampagne2015

Bij milieudefensie hebben ze het over NO2. Misschien dat jouw kastje dat ook meet, het staat er namelijk niet bij.
Maar er is meer dan NO2, fijnstof kan meerdere dingen zijn. Het is in ieder geval een indicatie.

[ThinkPad]

Hier: http://www.domoticaforum.....php?f=7&t=11007&start=15 is iemand die een kastje verkoopt die CO₂-waarde kan tonen. Ook een mogelijkheid tot een WiFi-module, zodat je het via een HTTP-call naar je domoticasysteem o.i.d. kan sturen.

Voor rond de 70 euro krijg een kastje met display + WiFi-module. Wil je alleen WiFi (als je de unit op een kast ofzo zet) dan ben je voor 60 euro ofzo klaar.

Al is het de vraag of je dan niet net zo goed zelf iets kan maken, wat voor module zou hij gebruiken? Zo'n K30 unit?

Zie ook: http://vair-monitor.com/ en de Kickstarter pagina: https://www.kickstarter.c...779659/simple-co2-monitor

Was verder naar boven al genoemd zie ik Van de Kickstarter pagina begrijp ik dat hij de Figaro TGS4161 CO₂-sensor gebruikt: https://www.kickstarter.c...co2-monitor/posts/1290875
Die sensor is los ook al gauw zo'n 49 euro, dus de prijs voor zo'n boxje vind ik wel netjes.

Heb even gezocht, volgens mij was dit z'n eerste opzetje: https://www.hackster.io/vlast3k/tgs4161-co2-research-f2e834 hij noemt daar ook dat hij een Kickstarter projectje is begonnen.

[ Voor 45% gewijzigd door ThinkPad op 15-01-2016 11:36 ]

[Verwijderd]

!null schreef op vrijdag 15 januari 2016 @ 10:59:
[...]


En als je het vergelijkt met bijvoorbeeld een meetpunt bij jou in de buurt?

https://milieudefensie.nl...agne2015/meetcampagne2015

Bij milieudefensie hebben ze het over NO2. Misschien dat jouw kastje dat ook meet, het staat er namelijk niet bij.
Maar er is meer dan NO2, fijnstof kan meerdere dingen zijn. Het is in ieder geval een indicatie.

NO2 meten ze door reageerbuisjes op te hangen voor x-tijd aan lantaarnpalen etc of op het balkon, het zure NO2 reageert hier mee ... reageerbuis wordt daarna in een laboratorium geanalyseerd en zo wordt er een gemiddelde NO2 concentratie in de lucht afgeleid.

Dus nee ik denk niet dat NO2 gemeten wordt in dat apparaatje.

[Verwijderd]

firmware wordt mogelijk aangepast en mogelijk ook MQTT op deze wifi Co2 sensor
Ook komt er een nieuwe versie
http://www.domoticaforum.....php?f=7&t=11007&start=30

[PoJa84]

Rudolph schreef op dinsdag 24 februari 2015 @ 20:54:
Een tijdje geleden ook een CO2 meter gekocht. Een Air Indicator II

[afbeelding]

Naast een display heeft deze meter ook een USB aansluiting welke via windows software uitgelezen kan worden. Helaas heb ik nog geen linux software gevonden want ik zou deze graag via mijn Raspberry PI willen uit lezen.

Ik heb ook een Air Indicator 2. Helaas heb ik de software niet meer en kan 'm nergens vinden. Heeft iemand een linkje of een zipje?

[Rudolph]

poljaap1984 schreef op donderdag 25 februari 2016 @ 11:47:
[...]


Ik heb ook een Air Indicator 2. Helaas heb ik de software niet meer en kan 'm nergens vinden. Heeft iemand een linkje of een zipje?

De software is nog te vinden op de site van de fabrikant (ZyAura) van de software.

[ThinkPad]

Iemand toevallig ervaring met de MH-Z19 sensor? O.a. te koop bij Banggood (€24,59) en AliExpress. Is een NDIR sensor.

Deze blogpost zet hem naast een SenseAir S8: https://foogadgets.blogsp...-support-for-wms-mk3.html
Grafiekjes zien er best OK uit, vergelijkbaar met de S8. Nadeel is dat hij geen automatische calibratie lijkt te doen volgens de blogpost.
Hier ook iemand die hem met een dure meter vergelijkt: https://www.mikrocontroller.net/topic/357076#4417224

Voordeel is dat hij een UART-aansluiting heeft, oftewel gewoon serieel z'n data uitspuugt. Dat scheelt enorm, dan hoef je niet zelf de analoge waarde uit te lezen en dan met een referentiespanning de CO₂-waarde bepalen die weer scheef gaat lopen als je voedingsspanning niet precies klopt e.d. Ook de preheat time van maar 3 min. is wel fijn. Zo'n goedkoop rotding (MQ135) moet een paar uur aan staan om voldoende opgewarmd te zijn om enigszins normale waarden te geven.
Volgens deze post schijnt de MH-Z19 er in twee varianten te zijn, 0-2.000ppm en 0-5000ppm. Zoals hij ook al noemt is de 5k variant niet interessant, bij die waarden lig je toch al half comateus in de kamer volgens mij.

De SenseAir K30 is ook leuk voor zelfbouw projectjes als ik zo op internet kijk, maar vind ik best prijzig.

[ Voor 15% gewijzigd door ThinkPad op 19-08-2016 23:25 ]

[!null]

Maar als ze geen kalibatie gaan doen over tijd, hoe ga je het dan zelf doen?

[ThinkPad]

Dat is wel een puntje inderdaad. Het is een NDIR-sensor dus de snelheid waarmee hij gaat afwijken zal meevallen t.o.v. een chemische sensor lijkt mij.
Maar als ik hier lees dan is kalibreren zo nu en dan wel nodig: http://www.co2meter.com/b...ion-what-you-need-to-know

Het is de vraag hoe snel zo'n ding gaat afwijken natuurlijk. Ze noemen daar dat een sensor voor binnenhuisklimaat jaarlijks gekalibreerd moet worden. Dat is natuurlijk wel te doen, als je één of andere module ervan hebt gemaakt dan kun je die best een paar uurtjes buiten (of bij een open raam) laten staan.
De ABC zou je ook wel kunnen scripten lijkt mij? Zo spannend is die methode ook niet, als je het paragraafje daarover op de site hierboven leest.

Uiteindelijk hoef je voor binnenhuisklimaat ook niet te weten of het nou 600 of 601 ppm in huis is, maar is het genoeg om te weten of het 600 of 700 ppm is lijkt mij.

Ik vind dit: mightym in "CO2-meters voor in huis" nog steeds een prachtige (en simpele, maar doeltreffende) oplossing. Die sensor + ESP8266 en je drukt de waarden zo in je domoticasysteem en kan die weer laten beslissen op welk niveau er geventileerd moet worden. Maar die Itho sensor is ruim €120+ Blijft toch steeds kriebelen om te kijken of dat niet goedkoper kan, met zo'n MH-Z19 bijv.

[ Voor 42% gewijzigd door ThinkPad op 13-08-2016 22:43 ]

[!null]

Maar er wordt dan altijd een bepaald niveau van de buitenlucht aangenomen toch? Die je eigenlijk ook niet exact weet.

[ThinkPad]

Als je het ding na ontvangst buitenzet en dan kalibreert en dan op 400ppm krijgt dan kun je wel een tijdje vooruit denk ik. Als je hem dan na een maand of 3 weer even buitenzet kun je wel zien hoe ver hij afwijkt.

Ik heb nu nog centraal geregelde ventilatie en ga dus nog niks kopen, maar voor een volgend huis lijkt mij dit zeer interessant.

[Brains]

Na een tijdje zoek te zijn geweest van mijn radar kwam deze vandaag weer voorbij: http://www.figaro.co.jp/en/product/entry/cdm4161a.html

Geen kant en klare sensor en ook niet heel goed koop. In een buitenlandse webshop zie ik ze staan voor 83 euro.

Deze staat nog op mijn lijstje om te bestellen.

[ericplan]

ThinkPadd schreef op zondag 14 augustus 2016 @ 09:33:

[...]

Ik heb nu nog centraal geregelde ventilatie en ga dus nog niks kopen, maar voor een volgend huis lijkt mij dit zeer interessant.

Heeft je volgende huis nog wel een gasaansluiting? Als je geen open (of gesloten) vuur in huis hebt, lijkt me zo'n ding overbodig.

[ThinkPad]

ericplan schreef op vrijdag 09 september 2016 @ 11:44:
[...]

Heeft je volgende huis nog wel een gasaansluiting? Als je geen open (of gesloten) vuur in huis hebt, lijkt me zo'n ding overbodig.

CO2 != CO

Bij verbranding komt CO vrij, wat je absoluut niet in huis wilt hebben omdat het dodelijk is in te hoge concentratie. Daar heb je CO-melders voor, die geven alarm en dan moet je maken dat je naar buiten gaat. CO is kleur- en geurloos en daardoor een silent killer.

Een mens ademt CO₂ uit. Een te hoge concentratie daarvan zorgt voor hoofdpijn, dufheid en bij extreem hoge waarden is het ook dodelijk. Maar door goede ventilatie zorg je voor een goed leefklimaat. Door een CO₂-sensor aan je ventilatiesysteem te regelen ventileer je altijd genoeg. Helaas zijn de CO₂-sensoren vrij duur, vandaar dat men in dit topic op zoek is.

---

Brains schreef op vrijdag 09 september 2016 @ 11:37:
Na een tijdje zoek te zijn geweest van mijn radar kwam deze vandaag weer voorbij: http://www.figaro.co.jp/en/product/entry/cdm4161a.html

Geen kant en klare sensor en ook niet heel goed koop. In een buitenlandse webshop zie ik ze staan voor 83 euro.

Deze staat nog op mijn lijstje om te bestellen.

Je kunt ook eens die MH-Z19 proberen. Op Banggood voor ongeveer €24 te koop. Met code 10annv12% gaat er nog zo'n 2-3 euro vanaf en heb je hem voor rond de €20-21 in huis.
Met je verjaardag krijg je meestal ook wel een coupon van Banggood, ik wacht daar even op en ga dan in november (jarig) die MH-Z19 bestellen voor de fun. Eens kijken of ik hem met een ESP8266 in m'n domoticasysteem kan krijgen via MQTT ofzo. Kan niet heel moeilijk zijn, die MH-Z19 heeft gewoon een seriële output waarover hij z'n data uitspuugt. Alleen dus geen autokalibratie.

[ Voor 119% gewijzigd door ThinkPad op 09-09-2016 12:00 ]

[FutureCow]

Brains schreef op vrijdag 09 september 2016 @ 11:37:
Na een tijdje zoek te zijn geweest van mijn radar kwam deze vandaag weer voorbij: http://www.figaro.co.jp/en/product/entry/cdm4161a.html

Geen kant en klare sensor en ook niet heel goed koop. In een buitenlandse webshop zie ik ze staan voor 83 euro.

Deze staat nog op mijn lijstje om te bestellen.

Ik was een tijdje geleden deze tegen gekomen:
http://shop.vair-monitor....ct&path=71&product_id=130

Gebruikt net zo'n sensor en is dus zo goed als klaar voor gebruik. Heb er nog geen bestelt, maar ben het wel binnenkort van plan!

[!null]

FutureCow schreef op dinsdag 13 september 2016 @ 07:42:
[...]


Ik was een tijdje geleden deze tegen gekomen:
http://shop.vair-monitor....ct&path=71&product_id=130

Gebruikt net zo'n sensor en is dus zo goed als klaar voor gebruik. Heb er nog geen bestelt, maar ben het wel binnenkort van plan!

Laat even weten hoe dat gaat! Ben wel benieuwd.

[Tazzios]

Ik heb sinds een weekje de hydrocube 100 in huis ik heb alleen 2 vreemde dingen.
Mogelijk kunnen andere eigenaars wat informatie verschaffen.
De voc meting(onderste balkje met de smileys) knippert heel de tijd , hoort dat?
Ik heb led alarm aanstaan maar die gaat ook af bij 20graden, 50% vocht en 930 ppm. Ik heb nog weinig patroon in het alarm kunnen vinden. Waar kijkt het alarm precies naar?

[itsjohan]

Ik heb net deze ontvangen: http://shop.vair-monitor.com/index.php?rt=product/product&product_id=133 en natuurlijk meteen mee zitten spelen. Dank FutureCow voor de tip , heb je 'm zelf al besteld inmiddels?

Ik heb de CM1102 besteld, met temperatuur, luchtvochtigheid en luchtdruksensor. Fijn aan de CM1102 is dat hij relatief nauwkeurig is en dat er geen callibratie nodig is (iets met dual-beam). Er zijn twee leuke uitbreidingen waar ik (nog) niet voor gegaan ben:
- Dust sensor (in 2 maten fijnstofdeeltjes)
- geavanceerdere CO2 sensor

De stof sensor maakte het apparaat een stuk duurder en groter (en gaat dus ten koste van de WAF ), die betere CO2 sensor (CDM7160) klinkt wel mooi, maar op het forum van v-air lees ik wel wat probleempjes met de stabiliteit er van, voldoende om het voor nu even te laten zitten.

Mijn 1e indruk na 2 dagen spelen & meten:

• Perfect apparaat voor tweakers: het werkt via wifi en je kunt het aan elk denkbaar home automation of ander systeem koppelen doordat je het ding kunt configureren om zijn meetwaarden via een http request ergens naar toe te sturen. Een aantal systemen wordt zelfs standaard ondersteund, zoals alles wat mqtt praat
• de maker reageert zeer snel op vragen en problemen. 't is wel echt een eenmanszaakje, dus als hij ooit iets anders gaat doen heb je denk ik weinig garantie meer. staat tegenover dat hij al best lang bezig is met deze materie en apparaten.
• co2 waarden reageren behoorlijk snel op veranderingen (mensen die thuiskomen of weggaan bv)
• we ventileren de woonkamer te weinig

Ik laat het apparaat elke 2 minute een update naar Vera (home automation device) sturen:

(ja het icoontje is van de Netatmo, code = knip & plakwerk en moet nog aangepast :-)

en vanuit daar de data naar Azure:

[mightym]

ThinkPadd schreef op vrijdag 09 september 2016 @ 11:47:
[...]

CO2 != CO

Bij verbranding komt CO vrij, wat je absoluut niet in huis wilt hebben omdat het dodelijk is in te hoge concentratie. Daar heb je CO-melders voor, die geven alarm en dan moet je maken dat je naar buiten gaat. CO is kleur- en geurloos en daardoor een silent killer.

Een mens ademt CO₂ uit. Een te hoge concentratie daarvan zorgt voor hoofdpijn, dufheid en bij extreem hoge waarden is het ook dodelijk. Maar door goede ventilatie zorg je voor een goed leefklimaat. Door een CO₂-sensor aan je ventilatiesysteem te regelen ventileer je altijd genoeg. Helaas zijn de CO₂-sensoren vrij duur, vandaar dat men in dit topic op zoek is.

---

[...]

Je kunt ook eens die MH-Z19 proberen. Op Banggood voor ongeveer €24 te koop. Met code 10annv12% gaat er nog zo'n 2-3 euro vanaf en heb je hem voor rond de €20-21 in huis.
Met je verjaardag krijg je meestal ook wel een coupon van Banggood, ik wacht daar even op en ga dan in november (jarig) die MH-Z19 bestellen voor de fun. Eens kijken of ik hem met een ESP8266 in m'n domoticasysteem kan krijgen via MQTT ofzo. Kan niet heel moeilijk zijn, die MH-Z19 heeft gewoon een seriële output waarover hij z'n data uitspuugt. Alleen dus geen autokalibratie.

Ik heb ook een bestelling lopen met zo'n MH-Z19, met als doel hem via een ESP aan Domoticz te knopen. Een alternatief voor sensorcalibratie is softwarematige calibratie. De laagste meetwaarde van de dag = 400PPM.. Is beter dan niets..

[ThinkPad]

mightym schreef op dinsdag 08 november 2016 @ 07:12:
[...]

Ik heb ook een bestelling lopen met zo'n MH-Z19, met als doel hem via een ESP aan Domoticz te knopen. Een alternatief voor sensorcalibratie is softwarematige calibratie. De laagste meetwaarde van de dag = 400PPM.. Is beter dan niets..

Jij had al zo'n Itho sensor omgebouwd zodat de waardes via een ESP in Domoticz werden gedrukt toch

[ZuinigeRijder]

Tazzios schreef op zondag 06 november 2016 @ 16:05:
Ik heb sinds een weekje de hydrocube 100 in huis ik heb alleen 2 vreemde dingen.
Mogelijk kunnen andere eigenaars wat informatie verschaffen.
De voc meting(onderste balkje met de smileys) knippert heel de tijd , hoort dat?
Ik heb led alarm aanstaan maar die gaat ook af bij 20graden, 50% vocht en 930 ppm. Ik heb nog weinig patroon in het alarm kunnen vinden. Waar kijkt het alarm precies naar?

Blijkbaar zijn de alarmwaarde VOC dan bereikt. Is de alarmwaarde laag ingesteld?
De waardes kunnen ingesteld worden:

Het apparaat schakelt automatisch in de set-modus, zodra de batterijen geplaatst worden. Om in de setmodus
terecht te komen, druk alternatief gedurende ca. 3 sec. de SET-toets (11) in.
De in te stellen waarde knippert en kan door middel van toetsen „+‘‘ (12) en „-“ (13) veranderd worden.
Om op het volgende instelpunt terecht te komen, drukt u opnieuw de SET-toets (11) in.
Volgende waarden kunnen in de SET-modus ingesteld worden:
• tijd
• datum/jaar
• alarmwaarde schimmelindicator
• alarmwaarde VOC
• alarmwaarde temperatuur
• alarmwaarde luchtvochtigheid
Om de set-modus te beëindigen, houdt u de set-toets (11) gedurende ca. 3 seconden ingedrukt.

[Tazzios]

Ahh, ik heb inderdaad alleen het alarm aangezet.
Ik heb bij het aanzetten niet doorgehad dat er nog alarm instellingen waren om te configureren. Handleiding ook wel een paar keer bekeken maar alleen het alarm gedeelte i.p.v. de installatie.

[mightym]

ThinkPadd schreef op dinsdag 08 november 2016 @ 08:07:
[...]

Jij had al zo'n Itho sensor omgebouwd zodat de waardes via een ESP in Domoticz werden gedrukt toch

Klopt, ik wil er ook een in de slaapkamer.

[Slonzo]

Ik heb gisteren ook een MH-Z19 en enkele stuks ESP8266 (ESP12F) en DHT22 op eBay besteld.
Als ik alles in elkaar gepuzzeld heb, deel ik mijn bevindingen over de MH-Z19 hier dan wel mee.

Indien het me bevalt, haal ik er ook nog 1 voor op de slaapkamer. Daar heb ik nu een Sense staan waar ik temperatuur/RV/licht/luchtkwaliteit mee kan meten, maar die kan geen CO2 meten [en heeft geen public API om data uit te halen].

Die vThings ziet er ook wel leuk/handig uit als je geen zin hebt om zelf aan het knutselen te slaan.
En betaalbaar.

[ThinkPad]

Voor de ESP gebruik ik het liefste de 'Wemos D1 Mini'. Die is lekker compact en heeft voeding dmv microUSB al aan boord + USB-Serial ook.

De ESPEasy heeft volgens mij al ondersteuning voor de MH-Z19 waardoor je de data eenvoudig via HTTP/MQTT naar je logging/domotica kunt sturen.

[Slonzo]

Ik heb mijn MH-Z19 gisteren binnengekregen. De code samples die ik op het internet vond waren nogal een warboel en zowat geen enkele had checksum verificatie, dus ik post hierbij maar m'n eigen sample (tot nu toe enkel uitlezen, geen calibratie) voor Arduino...

C:

#include <SoftwareSerial.h>

#define INTERVAL 5000
#define MH_Z19_RX 6
#define MH_Z19_TX 7

unsigned long previousMillis = 0;
SoftwareSerial co2Serial(MH_Z19_RX, MH_Z19_TX); // define MH-Z19

bool getCO2andTemp(int& oCO2, int& oTemp)
{
  //No need to recalculate the checksum; the command always stays the same...
  byte getMeasurementCmd[9] = {0xFF, 0x01, 0x86, 0x00, 0x00, 0x00, 0x00, 0x00, 0x79};
  byte response[9];

  oCO2 = -1;
  oTemp = -1;

  co2Serial.write(getMeasurementCmd, 9);
  co2Serial.readBytes(response, 9);

//  Serial.println("Data returned by sensor:");
//  for (int i = 0; i < sizeof(response); i++){
//    Serial.print(String(i));
//    Serial.print(": [");
//    Serial.print(String(response[i], HEX));
//    Serial.print("] ");
//  }
//  Serial.println();

  if (response[0] != 0xFF || response[1] != 0x86)
  {
    Serial.println("B0 or B1 unknown");
    return false;
  }

  int ppm =  (response[2] << 8) | response[3];
  int temp = response[4] - 40;

//  Serial.println();
//  Serial.println("BEFORE CHECKSUM!");
//  Serial.println(" PPM: " + String(ppm));
//  Serial.println(" Temp: " + String(temp));

  //Checksum is made with byte 1-7 (in the 0-based, 9 byte array)
  byte checksum = getChecksum(response, 1, sizeof(response) - 2);

  Serial.println();
  Serial.println(" Checksum - Calculated [" + String(checksum, HEX) + "] vs Received [" + String(response[8], HEX)+ "]");

  if (checksum == response[8])
  {
    oCO2 = ppm;
    oTemp = temp;

    return true;
  }

  return false;
}

byte getChecksum(byte* packet, int startIndex, int len)
{
  byte checksum = 0;

  for (byte i = startIndex; i < startIndex + len; i++) checksum += packet[i];
  checksum = ~checksum + 1;

  return checksum;
}

void setup() {
  Serial.begin(115200);
  Serial.println("Setting up...");

  unsigned long previousMillis = millis();
  co2Serial.begin(9600);
}

void loop()
{
  unsigned long currentMillis = millis();
  if (currentMillis - previousMillis < INTERVAL) return;
  previousMillis = currentMillis;

  int ppm = 0;
  int temp = 0;

  bool ok = getCO2andTemp(ppm, temp);

  if (ok) Serial.println(" PPM: [" + String(ppm) + "] - Temp: [" + String(temp) + "]");
  else Serial.println(" Checksum incorrect; discarding data...");

  Serial.println();
  Serial.println("---------------------------------------------");
}

Het [ongedocumenteerde] stukje over de temperatuur heb ik hier gevonden. Lijkt trouwens 3 a 4 graden af te wijken [bij mij], niet heel betrouwbaar...

[Soldaatje]

ThinkPadd schreef op vrijdag 09 september 2016 @ 11:47:
[...]

CO2 != CO

Bij verbranding komt CO vrij, wat je absoluut niet in huis wilt hebben omdat het dodelijk is in te hoge concentratie. Daar heb je CO-melders voor, die geven alarm en dan moet je maken dat je naar buiten gaat. CO is kleur- en geurloos en daardoor een silent killer.

Een mens ademt CO₂ uit. Een te hoge concentratie daarvan zorgt voor hoofdpijn, dufheid en bij extreem hoge waarden is het ook dodelijk. Maar door goede ventilatie zorg je voor een goed leefklimaat. Door een CO₂-sensor aan je ventilatiesysteem te regelen ventileer je altijd genoeg. Helaas zijn de CO₂-sensoren vrij duur, vandaar dat men in dit topic op zoek is.

---

[...]

Je kunt ook eens die MH-Z19 proberen. Op Banggood voor ongeveer €24 te koop. Met code 10annv12% gaat er nog zo'n 2-3 euro vanaf en heb je hem voor rond de €20-21 in huis.
Met je verjaardag krijg je meestal ook wel een coupon van Banggood, ik wacht daar even op en ga dan in november (jarig) die MH-Z19 bestellen voor de fun. Eens kijken of ik hem met een ESP8266 in m'n domoticasysteem kan krijgen via MQTT ofzo. Kan niet heel moeilijk zijn, die MH-Z19 heeft gewoon een seriële output waarover hij z'n data uitspuugt. Alleen dus geen autokalibratie.

Het lichaam maakt zelf ook CO aan en werkt als neurotransmitter.
Er wordt nu onderzoek gedaan naar extra CO als medicijn.
Dus ja, het is dodelijk, maar het kan ook positieve effecten hebben in kleine hoeveelheden.
Het lastige is om te weten waar de grens ligt zonder meter.

[ThinkPad]

Slonzo schreef op zaterdag 26 november 2016 @ 13:25:
Ik heb mijn MH-Z19 gisteren binnengekregen. De code samples die ik op het internet vond waren nogal een warboel en zowat geen enkele had checksum verificatie, dus ik post hierbij maar m'n eigen sample (tot nu toe enkel uitlezen, geen calibratie) voor Arduino...

[...code...]

Het [ongedocumenteerde] stukje over de temperatuur heb ik hier gevonden. Lijkt trouwens 3 a 4 graden af te wijken [bij mij], niet heel betrouwbaar...

Hoe is de nauwkeurigheid? Als je hem buiten neerlegt zou hij rond de 400ppm uit moeten komen na een tijdje.

[Slonzo]

ThinkPadd schreef op zaterdag 26 november 2016 @ 14:29:
Hoe is de nauwkeurigheid? Als je hem buiten neerlegt zou hij rond de 400ppm uit moeten komen na een tijdje.

Ik kan er voorlopig nog maar weinig over zeggen; hij draait nu gewoon binnen in een testopstelling en ik log nog niets.

Maar ik ben net een paar uur weggeweest [terwijl hij draaide]. Voor vertrek zat ik ergens rond de 550ppm, en bij terugkomst stond hij netjes op 400ppm... Lijkt me nogal toevallig om een hele tijd exact 400 te bekomen, dus ik vermoed dat 400 echt het laagst bereikbare punt is. Hij ligt nu op een kleine halve meter van mij, ik merk wel dat hij snel de hoogte inschiet als ik in die richting adem. Reactief is hij dus wel. Ik denk dat ik hem best ergens zal plaatsen waar er niet teveel directe luchtaanvoer is [om rare niet-representatieve cijfers te vermijden].

De spec sheet is niet erg duidelijk wat de kalibratie betreft. Ik heb geen idee wat die eigenlijk doet, of dit opgeslagen blijft of verloren gaat na een power cycle, wat de impact van de "zero point calibration" vs "span calibration" is, ... Dat wordt nog even uitzoeken, waarschijnlijk veel trial & error om conclusies te kunnen trekken.

[ThinkPad]

400ppm in huis lijkt mij wel erg laag, of heb je gewoon hele goede ventilatie? Vandaar ook mijn vraag om hem even buiten te leggen (wel droog natuurlijk), van de buitenlucht is de ppm-waarde bekend. Of je moet al langs de snelweg ofzo wonen waardoor de lucht niet heel schoon is en hij >400ppm aangeeft

Houd ons op de hoogte als je meer duidelijk hebt omtrent die kalibratie (en sowieso ook met het algemene gebruik van de sensor). Kan er in m'n huidige woning niks mee, maar in het huis wat we op het oog hebben zit mechanische ventilatie, die zou ik mooi kunnen aansturen door deze sensor uit te lezen in m'n domoticapakket.

[ Voor 45% gewijzigd door ThinkPad op 26-11-2016 16:00 ]

[Slonzo]

Nja, oud huis (70's). En de pelletkachel [die binnenlucht aanzuigt] draaide, dus er wordt wel redelijk wat verse lucht aangezogen. Als ik de logging op orde heb, ga ik 'm sowieso eens buiten leggen. Rustig dorpje, niet teveel verkeer, dus dat zal wel representatief zijn

Ik zit er nu 20 minuutjes bij, en hij geeft momenteel 412-413 aan. Maar ik heb geen idee hoe traag/snel de CO2-concentratie stijgt binnenshuis, en mijn woonkamer is ~50m2 dus ik heb er 't raden naar of dat normaal is of niet

[ThinkPad]

mightym schreef op dinsdag 8 november 2016 @ 07:12:
[...]

Ik heb ook een bestelling lopen met zo'n MH-Z19, met als doel hem via een ESP aan Domoticz te knopen. Een alternatief voor sensorcalibratie is softwarematige calibratie. De laagste meetwaarde van de dag = 400PPM.. Is beter dan niets..

Inmiddels al een MH-Z19 in gebruik toevallig?
Ben wel benieuwd hoe nauwkeurig hij is t.o.v. de Itho-sensor die je had gemodificeerd.

[mightym]

ThinkPadd schreef op donderdag 8 december 2016 @ 09:03:
[...]

Inmiddels al een MH-Z19 in gebruik toevallig?
Ben wel benieuwd hoe nauwkeurig hij is t.o.v. de Itho-sensor die je had gemodificeerd.

Ja, ik heb hem in gebruik. Wat mij opvalt is dat de MH-z19 veel trager reageert op veranderingen. Dat geeft een rustiger beeld in de uitlezing. De meetwaarden van beide sensoren liggen grotendeels wel op één lijn. Vooralsnog ben ik niet ontevreden.

[ThinkPad]

Goed om te horen!

Die Itho had je eens een ondergrens van 300ppm gezien, wat natuurlijk nooit kan: mightym in "CO2-meters voor in huis" Wat is het laagste wat je tot nu toe op die MH-Z19 gezien hebt en wat gaf de Itho toen aan?

Kun je anders eens een grafiekje o.i.d. over een periode van 24h posten waarin beide sensoren zichtbaar zijn ? En hoe lees je de MH-Z19 nu uit? ESP8266?

Ben druk zoekende, in huis wat we begin volgend jaar betrekken zit ook mechanische ventilatie. Wil de huidige box (1998) vervangen door een zuinige Itho Ecofan en dan ook eens kijken naar CO₂-sturing. Zat eerst aan die Itho sensor te denken, maar als ik jou zo hoor kan ik net zo goed voor die MH-Z19 gaan?

[ Voor 4% gewijzigd door ThinkPad op 08-12-2016 18:21 ]

[mightym]

ThinkPadd schreef op donderdag 8 december 2016 @ 18:18:
Goed om te horen!

Die Itho had je eens een ondergrens van 300ppm gezien, wat natuurlijk nooit kan: mightym in "CO2-meters voor in huis" Wat is het laagste wat je tot nu toe op die MH-Z19 gezien hebt en wat gaf de Itho toen aan?

Kun je anders eens een grafiekje o.i.d. over een periode van 24h posten waarin beide sensoren zichtbaar zijn ? En hoe lees je de MH-Z19 nu uit? ESP8266?

Ben druk zoekende, in huis wat we begin volgend jaar betrekken zit ook mechanische ventilatie. Wil de huidige box (1998) vervangen door een zuinige Itho Ecofan en dan ook eens kijken naar CO₂-sturing. Zat eerst aan die Itho sensor te denken, maar als ik jou zo hoor kan ik net zo goed voor die MH-Z19 gaan?

Die Itho knalt er regelmatig lagere waardes uit. Het verloop van de Itho is veel grilliger dan van die MH-z19.
De MH-z19 heb ik nog niet lager gezien dan 395 ppm ofzo.
Ik zal eens kijken of ik ze beide in 1 grafiek kan zetten. Het zijn dus 2 grafieken geworden..
Ze liggen momenteel niet in dezelfde ruimte, 1 in de woonkamer, de andere op onze slaapkamer.

MH-Z19:



ITHO:


Die ITHO zou eigenlijk een moving average filter kunnen gebruiken..

Die MH-Z19 lees ik inderdaad met een ESP8266 uit.

[ Voor 16% gewijzigd door mightym op 08-12-2016 20:02 ]

[ThinkPad]

mightym schreef op donderdag 8 december 2016 @ 19:51:
[...]

Bedankt voor de grafiekjes. Zat al te kijken: "dat lijkt voor geen meter op elkaar toch "
Maar toen las ik dat ze niet in dezelfde ruimte staan

Heb je met Domoticz niet de mogelijkheid om de data te exporteren naar een CSV? Ben wel benieuwd hoe het eruit ziet als je ze in Excel over elkaar heenlegt wanneer ze voor 24h in dezelfde ruimte hebben gestaan.

Excuses voor al m'n vragen Maar als ik zelf zo'n MH-Z19 zou kopen heb ik geen vergelijkingsmateriaal, vandaar dat jouw situatie juist zo interessant is. Jij kunt namelijk twee sensoren naast elkaar zetten en vergelijken Als je ze naast elkaar kunt zetten voor 24h en een CSV van beiden online kan gooien dan wil ik evt. wel grafiekje er van maken.

[ Voor 22% gewijzigd door ThinkPad op 08-12-2016 20:38 ]

[mightym]

ThinkPadd schreef op donderdag 8 december 2016 @ 20:35:
[...]

Bedankt voor de grafiekjes. Zat al te kijken: "dat lijkt voor geen meter op elkaar toch "
Maar toen las ik dat ze niet in dezelfde ruimte staan

Heb je met Domoticz niet de mogelijkheid om de data te exporteren naar een CSV? Ben wel benieuwd hoe het eruit ziet als je ze in Excel over elkaar heenlegt wanneer ze voor 24h in dezelfde ruimte hebben gestaan.

Excuses voor al m'n vragen Maar als ik zelf zo'n MH-Z19 zou kopen heb ik geen vergelijkingsmateriaal, vandaar dat jouw situatie juist zo interessant is. Jij kunt namelijk twee sensoren naast elkaar zetten en vergelijken Als je ze naast elkaar kunt zetten voor 24h en een CSV van beiden online kan gooien dan wil ik evt. wel grafiekje er van maken.

Ik haal hem zo wel FF naar beneden, kom ik over een paar dagen met wat grafieken.

[Trebbors]

Ik heb het topic doorgelezen maar wat is nu een goed betrouwbaar out of the box klaar meetapparaat dat wel/niet gekoppeld kan worden aan iftth of domotica?

[mightym]

ThinkPadd schreef op donderdag 8 december 2016 @ 20:35:
[...]

Het exporteren van een CSV werkt niet om de een of andere reden, ik heb met photoshop de boel gecombineerd.
De rode lijn is de Itho, de blauwe de MH-Z19





Ik laat ze nog even naast elkaar hangen om een langere periode te meten, maar mijn eerste voorlopige conclusie is dat beide sensoren aardig op 1 lijn zitten. Alleen geeft de MH-z19 een rustiger verloop.
Vooralsnog zou ik de MH-z19 aanraden, hoe deze sensor op de lange termijn functioneert weet ik echter nog niet. De ITHO sensor werkt al een jaar of 8.

Die MH-z19 kost een fractie van een ITHO.. ik zou het wel weten

[ThinkPad]

Thanks!

Die Itho is heel wat onrustiger inderdaad. Lees je ze beiden even vaak/snel uit?
Op basis van die grafiek lijkt de MH-Z19 mij inderdaad geen verkeerde keuze. Het komt ook niet op 50 ppm aan, als je maar het verschil tussen 'goed', 'matig', 'slecht' kunt onderscheiden. En dat lukt volgens mij prima, als ik het zo schat: je bent gisteravond iets voor 23:00 naar bed gegaan en vanochtend rond 6:30 opgestaan.

* ThinkPad weet genoeg en gaat de MH-Z19 onthouden

[ Voor 12% gewijzigd door ThinkPad op 09-12-2016 08:03 ]

[Verwijderd]

@mightym,

Ik keek regelmatig naar deze discussie maar jij zorgde uiteindelijk voor een voor mij relevant antwoord. Hartelijk dank voor het delen van jouw bevindingen!

Eerder dacht ik nog aan de CDM7160 (geen kalibratie nodig) maar ik vond niet waar deze te koop is en voor welke prijs. Op basis van wat jij laat zien lijkt mij de MH-Z19 nu een goed alternatief, ook omdat deze door esp easy (zo begrijp ik) wordt ondersteund.

Alvorens hiermee aan de slag te gaan ga ik me eerst verdiepen in de ESP8266 of de Wemos D1 mini zoals Thinkpad adviseert (tot nu toe heb ik alles bedraad). Eerst maar eens naar de site van esp easy.

Uiteindelijk wil ik de MH-Z19 combineren met een DHT22 om daarmee een goed beeld te houden op de luchtkwaliteit in mijn huis.

Nochmaals hartelijk dank!

[ThinkPad]

ESPEasy heeft al een plugin voor de MH-Z19. Voordeel van ESPEasy is dat het meeste werk al voor je gedaan is en je de data er gemakkelijk uit kunt halen, of bijv. via MQTT naar je domoticasysteem kunt laten sturen. Dat laatste is waarschijnlijk zoals ik het wil gaan doen. De Wemos D1 Mini is dan een mooi compact dingetje.

Feit blijft wel dat ook de MH-Z19 niet automatisch kalibreert. Ik zie hier: https://revspace.nl/MHZ19 dat je wel de 'ABC logic' aan/uit kunt zetten. ABC staat volgens mij voor 'Automatic baseline correction'. Misschien heeft hij dus wel iets waarbij hij de laagste waarde als 400 ppm. ziet en op die manier z'n 'nulpunt' bepaalt. Maar ik heb tot nu toe nog nergens gezien dat iemand dat in een script ofzo deed. Je zou hem eens in de zoveel tijd even buiten kunnen leggen en kijken of hij dan in de buurt van de 400 ppm. aangeeft na een uurtje o.i.d. Ik denk dat het verlopen wel mee zal vallen. Het is geen organische sensor, maar werkt via NDIR waardoor het verlopen niet zo gauw optreedt denk ik.

[ Voor 17% gewijzigd door ThinkPad op 09-12-2016 21:15 ]

[Slonzo]

ThinkPadd schreef op vrijdag 9 december 2016 @ 16:58:
Feit blijft wel dat ook de MH-Z19 niet automatisch kalibreert. Ik zie hier: https://revspace.nl/MHZ19 dat je wel de 'ABC logic' aan/uit kunt zetten. ABC staat volgens mij voor 'Automatic baseline correction'. Misschien heeft hij dus wel iets waarbij hij de laagste waarde als 400 ppm. ziet en op die manier z'n 'nulpunt' bepaalt

Vind ik niets van terug in mijn data sheet... Geen ABC, geen 0x79.
Op Revspace hebben ze heb ook over een MHZ19B... Zijn er dan meerdere versies?
Interessant om te weten wel, ik had die ABC compleet gemist. Als ik tijd heb om verder te klooien, ga ik dat eens testen (moet nog uitvogelen hoe die ESP8266 werkt, is m'n eerste keer).

[mightym]

Verwijderd schreef op vrijdag 9 december 2016 @ 16:19:
@mightym,

Ik keek regelmatig naar deze discussie maar jij zorgde uiteindelijk voor een voor mij relevant antwoord. Hartelijk dank voor het delen van jouw bevindingen!

Eerder dacht ik nog aan de CDM7160 (geen kalibratie nodig) maar ik vond niet waar deze te koop is en voor welke prijs. Op basis van wat jij laat zien lijkt mij de MH-Z19 nu een goed alternatief, ook omdat deze door esp easy (zo begrijp ik) wordt ondersteund.

Alvorens hiermee aan de slag te gaan ga ik me eerst verdiepen in de ESP8266 of de Wemos D1 mini zoals Thinkpad adviseert (tot nu toe heb ik alles bedraad). Eerst maar eens naar de site van esp easy.

Uiteindelijk wil ik de MH-Z19 combineren met een DHT22 om daarmee een goed beeld te houden op de luchtkwaliteit in mijn huis.

Nochmaals hartelijk dank!

Ik heb je bericht even gemist (als je op Quote klikt, dan krijgt degene die je quote een melding!)
Ik heb inmiddels de ventilatieregeling omgezet naar de MH-Z19.. werkt eigenlijk beter dan de ITHO, want minder wispelturig in zijn uitlezing. Ik ga dus nog een verse MH-Z19 bestellen voor de slaapkamer
NB als je temperatuur en luchtvochtigheid wil meten, dan kan ik je de si7021 aanbevelen icm een ESP8266.
Bij mij gaan al die DHT sensoren na korte tijd stuk.. verkeerde chinese partij wellicht, maar die si7021 bevalt mij veel beter (en hij is erg goedkoop) !


Bijkomend voordeel, je kan hem zonder verdere externe onderdelen aansluiten aan de esp!

[ThinkPad]

mightym schreef op vrijdag 9 december 2016 @ 07:16:
[...]

Slonzo schreef op vrijdag 9 december 2016 @ 17:18:
[...]

Vandaag een MH-Z19 binnengekregen. Mooi compact, op de plaatjes leek hij groter.
Kreeg hem helaas in ESPEasy nog niet aan de praat, gelukkig wel andere code voor ESP8266 gevonden om de waardes uit te lezen en naar MQTT te duwen.

Heb hem naast een open kiepraam gehangen, zodat hij frisse buitenlucht over z'n snufferd krijgt. Toen ik hem er net een minuutje had hangen gaf hij strak 400 ppm. aan, dus ik dacht: YAY! Maar hij hangt er nu een halfuurtje en de waardes vliegen alle kanten op:

(Tijdsspanne is 20 - 30 min. ongeveer).

Ik wil sowieso van het weekend nog even aan de gang om wat goede logging op te zetten (MQTT > InfluxDB) zodat ik ook over minstens 24h kan loggen en een duidelijke grafiek kan maken. Eigenlijk zou ik de sensor even echt buiten moeten zetten, maar ik heb helaas geen plek waar hij droog kan liggen/hangen.

Maar tot nu toe heb ik nog een beetje m'n vraagtekens bij de meetwaardes. Ik had verwacht dat hij rond de 400 ppm. zou hangen vanwege de buitenlucht. Of zou de luchtstroom te snel zijn ofzo? Het waait op die kant van het huis wel een beetje, ik voel de wind wel naar binnen blazen daar.

[ Voor 25% gewijzigd door ThinkPad op 12-01-2017 23:04 ]

[mightym]

ThinkPadd schreef op donderdag 12 januari 2017 @ 22:58:
[...]


[...]

Vandaag een MH-Z19 binnengekregen. Mooi compact, op de plaatjes leek hij groter.
Kreeg hem helaas in ESPEasy nog niet aan de praat, gelukkig wel andere code voor ESP8266 gevonden om de waardes uit te lezen en naar MQTT te duwen.

Heb hem naast een open kiepraam gehangen, zodat hij frisse buitenlucht over z'n snufferd krijgt. Toen ik hem er net een minuutje had hangen gaf hij strak 400 ppm. aan, dus ik dacht: YAY! Maar hij hangt er nu een halfuurtje en de waardes vliegen alle kanten op:
[afbeelding]
(Tijdsspanne is 20 - 30 min. ongeveer).

Ik wil sowieso van het weekend nog even aan de gang om wat goede logging op te zetten (MQTT > InfluxDB) zodat ik ook over minstens 24h kan loggen en een duidelijke grafiek kan maken. Eigenlijk zou ik de sensor even echt buiten moeten zetten, maar ik heb helaas geen plek waar hij droog kan liggen/hangen.

Maar tot nu toe heb ik nog een beetje m'n vraagtekens bij de meetwaardes. Ik had verwacht dat hij rond de 400 ppm. zou hangen vanwege de buitenlucht. Of zou de luchtstroom te snel zijn ofzo? Het waait op die kant van het huis wel een beetje, ik voel de wind wel naar binnen blazen daar.

Hmm vreemd.. Als hij in de buitenlucht hangt, dan zou ik toch ook andere waardes verwachten.
Hier is nummer 2 in aantocht, de douane is hem nog aan het bewonderen geloof ik.. Ik zal er eens 2 naast elkaar hangen.

Ik heb hem overigens ook niet met ESPEASY aan de praat gekregen maar met een alternatieve code.

[ThinkPad]

Hier heeft iemand de MH-Z19 vergeleken met een SenseAir S8 (~€75): https://foogadgets.blogsp...-support-for-wms-mk3.html
Hij heeft een correctie toegepast van -30ppm op de output waardes van de MH-Z19. Bij mij moet er eerder -468 af, om op 400ppm te komen
In een comment onderaan wordt ook genoemd dat de MH-Z19 erg gevoelig is voor luchtstromen.

Ik zal er nog eens mee stoeien. Als hij maar een beetje constant blijft dan kun je wel een correctie toepassen. Maar als het zoals nu alle kanten op vliegt dan wordt dat erg lastig, wat is immers je nulpunt?

Op de MH-Z19 zit ook pin 5, 'HD'. In de datasheet staat: "(zero calibration, low level
above 7 seconds)". Maar ik denk dat dat calibratie op 0 ppm is? De mogelijkheid om een gas met 0 ppm CO₂ in de sensor te krijgen heb ik niet, dus laten we dat maar niet proberen.

[ Voor 29% gewijzigd door ThinkPad op 13-01-2017 07:56 ]

[Slonzo]

ThinkPadd schreef op donderdag 12 januari 2017 @ 22:58:
Heb hem naast een open kiepraam gehangen, zodat hij frisse buitenlucht over z'n snufferd krijgt. Toen ik hem er net een minuutje had hangen gaf hij strak 400 ppm. aan, dus ik dacht: YAY! Maar hij hangt er nu een halfuurtje en de waardes vliegen alle kanten op:
[afbeelding]
(Tijdsspanne is 20 - 30 min. ongeveer).

Bij mij geeft hij de eerste minu[u]t[en] altijd 400ppm. Ik vermoed dat hij standaard 400 doorgeeft tot hij opgewarmd en 'klaar' is. Heb verder ook de indruk dat hij erg gevoelig is; als ik nog maar in de richting van de sensor adem, schiet hij omhoog en zakt dan langzaam terug...

[ThinkPad]

Heb vanochtend het raam dichtgedaan en de sensor op het bureau gelegd om de situatie wat te stabiliseren qua luchtstromen. Kamer is ongeveer 2m bij 3m, deur dicht en ik ben er vanochtend alleen even geweest om raam dicht te doen.

Sensor ligt sinds vanochtend op m'n bureau, hier de meetdata van 08:53 - 10:53 even geplot in Excel en wat gemiddeldes er van gemaakt:


Wat denken jullie? Klopt mijn sensor een beetje? Ik vind hem wel erg wild schommelen. Gemiddelde over alle metingen van 2h is 670 ppm.

Als ik het in m'n domotica wil gebruiken om de ventilatiebox aan te sturen dan moet ik al een avg. van 5 min. gebruiken denk ik. De 1 min. fluctueert teveel waardoor je mogelijk een aan/uit/aan/uit scenario krijgt De 15 min. is te langzaam denk ik, als je dan besluit om de fan sneller te laten draaien is het misschien al niet eens meer nodig.

[ Voor 85% gewijzigd door ThinkPad op 13-01-2017 11:50 ]

[houthakker]

Ik ben een beetje aan het rondkijken om CO2 te meten.

Sensor	Prijs	Bereik (ppm)	Nauwkeurigheid	Interface	Info
MQ135	€ 1,50	???	???	Analoog	min of meer een hack, lange opwarm tijd? link en link.
MH-Z19	€ 25,00	0-2000 of 0-5000	±50ppm+5%	Uart en PWM
MG811	€ 35,00	350-10000	???	Analoog	Bereik niet nuttig?
MH-Z14A (NDIR)	€ 27,50	0-2000 of 2000-5000 of 5000-10.000	±50ppm±5%.	Uart, Analoog, PWM
TGS4161	€ 60,00	350~10.000	±20% at 1,000ppm	Analoog	bereik niet nuttig?
MH-Z16 (NDIR)	€ 65,00	400ppm-10.000	±50ppm +5%	UART, PWM, Analoog	bereik niet nuttig?
CDM7160 (NDIR)	€ 53,00	300~5,000	±50ppm+3%	I2C, UART, PWM	vAir, moeilijk te vinden
CM1102 (NDIR)	€ ??,??	400-5000 (10,000)	40 ppm +2%	PWM / Uart	vAir, losse sensor niet te vinden?
CM1106 (NDIR)	€ 30,00	400-5000	50 ppm +5%	PWM / Uart	vAir, losse sensor lastig te vinden?
ZG01C (NDIR)	€ ??,??	0-3000	50 ppm +5%	Uart	losse sensor lastig te vinden?

Nog een beetje in dubio wat ik ga doen.
Uiteindelijk wil ik:
- CO2 meten overal in huis waar electriciteit is (liefst WLAN dus).
- loggen naar Pimatic (mqtt?).
- evt. display, maar met mobiel is ook prima.

- MG135 + ESP8266 met ADC kopen, kost geen drol.
- CO2 sensor Analoog: Ik heb nog wel een Arduino of ESP8266 over. Een Arduino is niet "mobiel". een ESP8266 heeft standaard geen ADC... Aan de andere kant, voor het prijsverschil met de onderste 4 sensors kan je genoeg hardware kopen...
- Ander ideetje is om een Sonoff SC te kopen, en hier een Sensor aan toe te voegen (zijn nog pinnen over op de ESP en op de Atmel 328p). Dan is het een mooie standalone oplossing, en dit ding kan standaard al het een en ander meten (de vraag is of hier ook zinnige correlaties uit op te maken zijn).

vAir vThings met CM1106 kost 60 euro. Het model met CDM7160 kost 25 euro duurder... Dus die CM1106 moet toch ergens te krijgen zijn voor 25-30 euro ?. Edit: de CM1106 gevonden voor 30 euro.

[ Voor 6% gewijzigd door houthakker op 13-01-2017 16:44 ]
