Verwijderd
Follow-up:
Je stuurt wel eerst karakters naar de meter toe?
After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...
Oscar Wilde
Verwijderd
Ja, er zit een mooi test tooltje bij waarmee je de kop zelf kun testen op een wit papiertje en alle gangbare openingszinnen uitstuurt op verschillende baudrates als je hem voor de meter hangt... Er komt niets terug.:
[...]
Je stuurt wel eerst karakters naar de meter toe?
[...]
Jammer
After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...
Oscar Wilde
Dit is nu inderdaad oplost.
Eco-stand did the trick, heb nu enkel verbruik als ik ook daadwerkelijk een kraan opendraai of aan de thermostaat zit.
VW ID.7 Tourer Pro S | 5670 Wp JA Solar - 14x405 33° op Zuid | Twente
:fill(white):strip_exif()/f/image/itW6D2dNPRz6jJtdZ6oG0m54.png?f=user_large)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| #include <AltSoftSerial.h>
// AltSoftSerial always uses these pins:
//
// Board Transmit Receive PWM Unusable
// ----- -------- ------- ------------
// Teensy 2.0 9 10 (none)
// Teensy++ 2.0 25 4 26, 27
// Arduino Uno 9 8 10
// Arduino Mega 46 48 44, 45
// Wiring-S 5 6 4
// Sanguino 13 14 12
AltSoftSerial altSerial;
char c;
void setup() {
Serial.begin(9600);
altSerial.begin(9600);
}
void loop() {
if (altSerial.available()) {
c = altSerial.read();
// --- 7 bits instelling ---
c &= ~(1 << 7);
char inChar = (char)c;
Serial.print(c);
}
} |
Ik denk juist dat het niet aan de 74HC04 inverter ligt, omdat het met de BS170 inverter ook niet lukt. Ik denk dat ik gewoon wat fout doe qua bedrading of code ofzo, maar dat ik niet zie wat
Dat is hoeveel databits, stopbits en parity is bepaald::
[...]
Ik denk juist dat het niet aan de 74HC04 inverter ligt, omdat het met de BS170 inverter ook niet lukt. Ik denk dat ik gewoon wat fout doe qua bedrading of code ofzo, maar dat ik niet zie wat
En mijn DSMR versie is 5 als het goed is, maar wat betekent de 8N1 en 7E1 wat je achter 115200 en 9600 zet? Ik heb echt hele beperkte kennis op dit gebied, dus weet niet wat het betekent
[ Voor 40% gewijzigd door iMars op 19-10-2022 15:53 ]
Oke en dat moet ik dan aanpassen in Arduino IDE ofzo? In de code die ik gebruik van deze site http://domoticx.com/p1-poort-slimme-meter-uitlezen-hardware/ zie ik alleen het volgende over bits:
1
2
3
| // --- 7 bits instelling ---
c &= ~(1 << 7);
char inChar = (char)c; |
van maken, of niet?
Ik weet te weinig van Arduino code, dus dat antwoord moet ik je verschuldigd blijven, dat kan iemand met meer Arduino ervaring beter uitleggen ;-):
[...]
Oke en dat moet ik dan aanpassen in Arduino IDE ofzo? In de code die ik gebruik van deze site http://domoticx.com/p1-poort-slimme-meter-uitlezen-hardware/ zie ik alleen het volgende over bits:
code:
// --- 7 bits instelling --- c &= ~(1 << 7); char inChar = (char)c;
Dan moet ik daar zeker c &= ~(1 <<

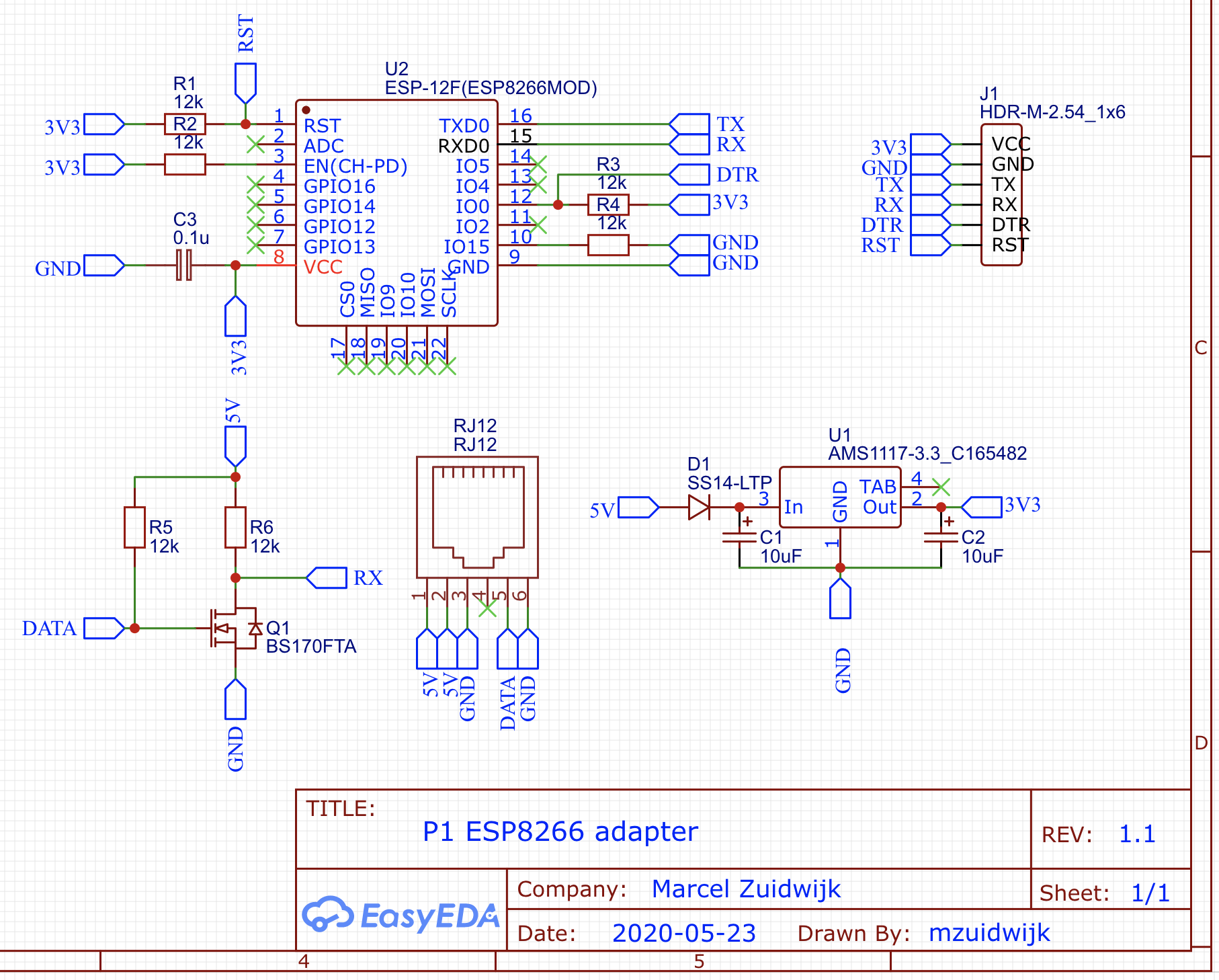

Kan je de schema plaatsen van de BS170? Want ik heb dat in het begin ook veel gebruikt en had destijds een 4k7 weerstand als pull up. Tegenwoordig plaats ik daar gewoon een 10k voor (en gebruik ik geen bs170 meer).
[ Voor 5% gewijzigd door iMars op 19-10-2022 15:57 ]
Ja die schema heeft geen pull up aan de data line... En dat werkt in sommige gevallen wel (lees veel verhalen over situaties dat het wel werkt), maar als je kijkt hoe een P1 poort werkt (schema welke ik eerst plaatste) dan zie je dat er in feite altijd een pull up gebruikt moet worden.
Even voor je opgezocht: https://www.arduino.cc/re...mmunication/serial/begin/:
[...]
Oke en dat moet ik dan aanpassen in Arduino IDE ofzo? In de code die ik gebruik van deze site http://domoticx.com/p1-poort-slimme-meter-uitlezen-hardware/ zie ik alleen het volgende over bits:
code:
// --- 7 bits instelling --- c &= ~(1 << 7); char inChar = (char)c;
Dan moet ik daar zeker c &= ~(1 <<
Oke dankjewel! Zou je misschien, als het niet te veel moeite is, in mijn schema aan kunnen geven waar je dan die weerstand tussen zou plaatsen? Ik heb helaas te weinig verstand hiervan om jouw schema helemaal te vatten
:fill(white):strip_exif()/f/image/FUuwJVSjgS4FX6QxKARHwI3z.png?f=user_large)
Tussen de rode (+5v) en gele (data) lijn op de P1 poort in jouw schema (beide schema's).:
[...]
Oke dankjewel! Zou je misschien, als het niet te veel moeite is, in mijn schema aan kunnen geven waar je dan die weerstand tussen zou plaatsen? Ik heb helaas te weinig verstand hiervan om jouw schema helemaal te vatten
of bij dit schema als dat ook kan:
[Afbeelding]
.:fill(white):strip_exif()/f/image/7pkOJvZN075KNHYv2t32RGUB.png?f=user_large)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| #include <AltSoftSerial.h> // AltSoftSerial always uses these pins: // // Board Transmit Receive PWM Unusable // ----- -------- ------- ------------ // Teensy 2.0 9 10 (none) // Teensy++ 2.0 25 4 26, 27 // Arduino Uno 9 8 10 // Arduino Mega 46 48 44, 45 // Wiring-S 5 6 4 // Sanguino 13 14 12 AltSoftSerial altSerial; char c; void setup() { Serial.begin(115200); altSerial.begin(115200); } void loop() { if (altSerial.available()) { c = altSerial.read(); // --- 7 bits instelling --- c &= ~(1 << 7); char inChar = (char)c; Serial.print(c); } } |
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| 1-3:0.2.8(50) 0-0:1.0.0(221020115927S) 0-0:96.1.1(4530303533303037353133353937323139) 1-0:1.8.1(001567.275*kWh) 1-0:1.8.2(002577.307*kWh) 1-0:2.8.1(000352.595*kWh) 1-02.8.2(000761.459*kWh) 0-0:96.14.0(0002) 1-0:1.7.0(02.659*kW) 1-0:2.7.0(00.000*kW) 0-0:96.7.21(00011) 0-0:96.7.9(00010) 1-0:99.97.0(8)(0-0:96.7.19)(191016073005S)(0000001053*s)(191016075925S)(0000000409*s)(191023030447S)(0000025819*s (201017081557S)(0000000859*s)(201201123409W)(0000001152*s)(210406163819S)(0000001137*s)(211112235813W)(0000000434*s)(211205162813W)(0000005365*s) 1-0:32.32.0(00010) 1-0:32.36.0(00004) 0-0:9613.0() 1-0:32.7.0(232.1*V) |
[ Voor 0% gewijzigd door Septillion op 20-10-2022 12:23 ]
Wat @Septillion zegt, software serial is gewoon ruk. Weet niet of ik de Arduino met een ESP12F mag vergelijken, maar daar weet ik uit ervaring dat als je software serial kiest icm esphome (software serial kiest ie automatisch als je een verkeerde setting neemt binnen esphome). Dan dropt ie heel veel pakketten omdat ie het gewoon niet bij kan benen.
Je kan een esp12f nemen, die heeft een dubbele uart. Ik pak daar D7 (GPIO13 dacht ik) van icm hardware inverter. Dan blijft je gewone Rx/Tx in tact voor als je moet flashen. Of inderdaad een ESP32 pakken:
@arduino_noob Oef, die BT is ook weer serial? Misschien dat hij zonder de Arduino het al weet te doen. Hopelijk heeft die ander meer embedded C kennis wat dan is het wel aardig wat data
Persoonlijk zou ik denk ik de P1 Arduino aan de P1 hangen via de hardware serial. Maar dan zal je de lijnen van de USB-serial chip naar de Arduino moeten verbreken of een Pro Mini pakken. En dan die Arduino de data al parsen en alleen de values die je wilt doorsturen.
Of, Nano / Uno in de kast leggen en een ESP32 pakken en die via hardware serial aan de P1. Heeft vervolgens al bluetooth aan boord dus lekker makkelijk
franssie.bsky.social | 🎸 Niets is zo permanent als een tijdelijke oplossing | Een goed probleem komt nooit alleen | Gibson guitar Fender Guitar God Damn Guitar
franssie.bsky.social | 🎸 Niets is zo permanent als een tijdelijke oplossing | Een goed probleem komt nooit alleen | Gibson guitar Fender Guitar God Damn Guitar
:fill(white):strip_exif()/f/image/YRZc2sEPlTQZAXFNMVlX2rHw.png?f=user_large)
Stuur me een PM voor Wemos D1 shields voor het uitlezen van slimme meters, modbus apparaten of het aansturen van Itho mechanische ventilatie en wtw (zie ook V&A: https://tweakers.net/aanbod/user/47321/)
:fill(white):strip_exif()/f/image/WL3FAgtrH4gQAEhN0AkiyHUM.png?f=user_large)
After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...
Oscar Wilde
* Raven kijkt naar zijn 80's gasmeter
After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...
Oscar Wilde
Yar har, wind in your back, lads, wherever you go!
After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...
Oscar Wilde
After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...
Oscar Wilde
Hmm, dan is het enige dat je nog kan proberen de koppeling opnieuw doen, zie eerder geposte link.:
[...]
Ja
After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...
Oscar Wilde
Die had ik gemist door de edit, maar ook dit biedt geen soelaas. Nog geen gevulde telegrammen
