[RTL-SDR] De 25 euro allesontvanger

[Dogooder]

@joan1, wat voor antenne gebruik jij? Ik heb ook een tijdje de meteor proberen te ontvangen, maar dat lukte niet echt. Te zwak signaal.

[WC-Juf]

Dogooder, je kan het beste net als voor NOAA een QFH, Turnstile of een 137 MHz Yagi gebruiken.

Meteor zend uit met 8 Watt aan vermogen , iets minder dan NOAA en aangezien het digitale signaal QSPK is, zijn ze niet zo vergeeflijk als de Analoge NOAA APT.

Maw je hebt een versterker nodig..

10:55 47 Graden West:

[Dogooder]

Ik heb een dipole waarmee NOAA ontvangen prima gaat. Ook heb ik een versterker, maar voor Meteor toch te veel ruis hier in de randstad. (of mijn zelfbouw antenne is niet goed genoeg)

[WC-Juf]

RTL-SDR heeft mijn verse tuto online gezet over de Dooie Sat's

http://www.rtl-sdr.com/receiving-dead-satellites-rtl-sdr/

[Verstekbakker]

WC-Juf schreef op vrijdag 31 oktober 2014 @ 15:39:
RTL-SDR heeft mijn verse tuto online gezet over de Dooie Sat's

http://www.rtl-sdr.com/receiving-dead-satellites-rtl-sdr/

Door dit soort dingetjes houd ik echt ontzettend veel van jullie.

[neeecht]

WC-Juf schreef op vrijdag 31 oktober 2014 @ 15:39:
RTL-SDR heeft mijn verse tuto online gezet over de Dooie Sat's

http://www.rtl-sdr.com/receiving-dead-satellites-rtl-sdr/

Vind jij het erg, vast niet, dat ik jouw xml merge met de mijne?
Ik zet ze dan als Deadsat: <sat naam> in de lijst.

Edit:
En ik vul deze dan aan met http://mdkenny.customer.netspace.net.au/emitters.html

Inclusief "Spacecraft no longer heard but still monitored occasionally", dat is gewoon gaaf om te weten.
Hier komt dan (Off air) achter te staan.

[ Voor 25% gewijzigd door neeecht op 31-10-2014 18:52 ]

[WC-Juf]

Nee hoor geen probleem

Zo goed als alles staat al van Mike Kenny's website (en Zarya) erin behalve de 'Spacecraft no longer heard but still monitored occasionally" omdat ik daar niks op hoorde van Prospero ect.

En de Orbcomms heb ik weggelaten omdat die nog steeds werken.

[ Voor 12% gewijzigd door WC-Juf op 31-10-2014 19:10 ]

[Cave_Boy]

Ik overweeg ook te gaan proberen. En denk dan ook aan dit setje wat eerder is gepost: http://www.ebay.nl/itm/28..._trksid=p3984.m1423.l2649. Aangezien ik aardig hoog in een flat zit vermoed ik dat ik wel iets kan ontvangen. Echter ik heb wel nog een vraag over het aansluiten.

Je hebt de UV en HF antenne aansluitingen. Ik dacht altijd dat je maar 1 antenne moest aansluiten? Of kan deze voor beide gebruikt worden?

[neeecht]

WC-Juf schreef op vrijdag 31 oktober 2014 @ 19:09:
Nee hoor geen probleem

Zo goed als alles staat al van Mike Kenny's website (en Zarya) erin behalve de 'Spacecraft no longer heard but still monitored occasionally" omdat ik daar niks op hoorde van Prospero ect.

En de Orbcomms heb ik weggelaten omdat die nog steeds werken.

http://x264.nl/dump/frequencies.xml ze staan er in. Dank!

[joan1]

@Dogooder,mijn antenne is een oude Turnstile die dienst heeft gedaan tot 1996
Een paar jaar geleden van de mast gehaald en ge-demonteerd in een hoekje beland.
antenne nu weer gedeeltlijk in elkaar geschroeft zonder de reflectors ivm plaatsgebrek
en maar even binnen onder het dak opgesteld, wel met een versterker ertussen.
@WC-Juf bedankt voor je tutorial en de tips.super...
Ik zag dat je de baseband opneemt met 8 bit.
Heb je wel eens geprobeerd om na de bewerking met audacity,
dat wave bestand van 130khz bandbreedte,af te spelen met sdrsharp (source iq-file)
en dan gelijk weer op te op te nemen met de baseband recorder maar dan met 16 bit.
Uiteraard hoeft het wave bestand wat daar uit komt niet meer bewerkt te worden met audacity
het blijft 130khz, en kan gelijk in het LrptRx programma gebruikt worden.
kwaliteit van het signaal word flink beter hierdoor.
Misschien heeft direct opnemen in 16 bit hetzelfde resultaat
alleen kan je dan maar een kleine 10 minuten opnemen.

btw, er waren gisteravond leuke condities op de AIS frequenties
Er kwam een walstation uit Frankrijk binnen en tevens een schip wat ten noorden van de waddeneilanden voer
Terwijl normaal alleen binnen de rode lijnen ontvangst mogelijk is.

[WC-Juf]

joan1 schreef op zondag 02 november 2014 @ 00:10:
@WC-Juf bedankt voor je tutorial en de tips.super...
Ik zag dat je de baseband opneemt met 8 bit.
Heb je wel eens geprobeerd om na de bewerking met audacity,
dat wave bestand van 130khz bandbreedte,af te spelen met sdrsharp (source iq-file)
en dan gelijk weer op te op te nemen met de baseband recorder maar dan met 16 bit.
Uiteraard hoeft het wave bestand wat daar uit komt niet meer bewerkt te worden met audacity
het blijft 130khz, en kan gelijk in het LrptRx programma gebruikt worden.
kwaliteit van het signaal word flink beter hierdoor.
Misschien heeft direct opnemen in 16 bit hetzelfde resultaat
alleen kan je dan maar een kleine 10 minuten opnemen.

Graag gedaan, nee ik heb dit nog niet uitgeprobeerd.

Een tijd geleden op Yahoo hebben we het over 8 vs 16 bit gehad het antwoord was:

'Well, actually it doesn't matter too much but I use 8bit PCM.
The reason it doesn't matter is because the RTL ADC (Analogue-Digital-Converter) has only 8bit resolution, therefore when recording at 16 bit is adding extra space and demanding more of CPU and harddisk but no improve in quality can be achieved.
However, even if we record at 8bit after re-sampling with Audacity it only supports to save 16bit WAV.'

Ik wil het welleens uitproberen, niet geschoten is altijd mis

[ Voor 3% gewijzigd door WC-Juf op 02-11-2014 01:22 ]

[Cave_Boy]

Inmiddels ook setje besteld nu wachten tot uiterlijk 5 december stond erbij...
Hoop dat de Sint vroeger komt dit jaar.

[Verwijderd]

Zaterdag bij de DvdRa geweest ( Dag van de Radio amateur ) in apeldoorn, leuke presentatie over de livegang van de nieuwe website gehad. ( https://veron.nl ) mocht zelf ook nog even op het podium .

En daar een discone antenne op de kop getikt voor me SDR. Nu nog wat adaptertjes van ebay kopen om van PL259 coax te maken. De enige manier waarop ik dit kon presteren via ebay was PL259 > SO239 > BNC > FMA > COAX > COAX M to M en dan kan ie eindelijk aan me sdr . fotos van deze reeks van adapters volgen nog wel, evenals van de antenne als ik die heb opgezet.

[Uberhood]

Gaaf Helios Ben benieuwd naar je creatie. Ik gebruik gewoon een RG-58 50Ohm kabel met aan de ene kant de PL259 connectie en aan de andere kant gewoon een (PAL) coax stekker die naar de SDR stick gaat.
Je kunt natuurlijk ook een andere kabel gebruiken, of je vindt natuurlijk een adapter die van PL naar Coax gaat laat maar weten als je die vindt.

[Kitano]

@Cave_Boy Voor UV (>100 Mhz) kun je de bijgeleverde antenne gebruiken, voor HF kun je beter een dipool antenne van 2 even lange draden (5-10m) gebruiken en via de 9:1 ballun op de SDR aansluiten.

[Cave_Boy]

@ Kitano. Bedankt voor het antwoord. Ik ga eerst kijken op de UV en daarna de HF maar dan moet ik eerst een antenne maken. Echter een antenne van 5 a 10 meter is best wel groot.... Eerst maar stap 1.

[tita_tovenaar]

Mwa 5 a 10m valt wel mee .
Ik heb hier maar 30m hangen,wat misschien wel 40m gaat worden
.Er zijn wat trucjes om langer draad in een kortere ruimte op te hangen en PA0FRI heeft een paar leuke voorbeelden op zijn site staan http://pa0fri.home.xs4all...ateriaal/antmateriaal.htm

[marcel-o]

WC-Juf schreef op vrijdag 31 oktober 2014 @ 15:39:
RTL-SDR heeft mijn verse tuto online gezet over de Dooie Sat's

http://www.rtl-sdr.com/receiving-dead-satellites-rtl-sdr/

Je staat zelfs op hackaday

[TNW]

Verwijderd schreef op maandag 03 november 2014 @ 08:48:
Zaterdag bij de DvdRa geweest ( Dag van de Radio amateur ) in apeldoorn,...

Ik ook, zak verloopstekkers, led strips en wat ander spul gekocht.

En daar een discone antenne op de kop getikt voor me SDR. Nu nog wat adaptertjes van ebay kopen om van PL259 coax te maken. De enige manier waarop ik dit kon presteren via ebay was PL259 > SO239 > BNC > FMA > COAX > COAX M to M en dan kan ie eindelijk aan me sdr . fotos van deze reeks van adapters volgen nog wel, evenals van de antenne als ik die heb opgezet.

Klinkt als een nogal complexe constructie. Zorg dat je connectors hebt die direct op de coax passen, voor N/SO-239 bij de antenne en BNC/N aan het andere einde met een verloopstekker naar wat welke aansluiting er op het stickje zit. Gebruik bij dikke kabel wel een dunner verloopkabeltje zodat je niet met coax zit welke aan de stick loopt te trekken.

Kitano schreef op dinsdag 04 november 2014 @ 13:49:
@Cave_Boy Voor UV (>100 Mhz) kun je de bijgeleverde antenne gebruiken, voor HF kun je beter een dipool antenne van 2 even lange draden (5-10m) gebruiken en via de 9:1 ballun op de SDR aansluiten.

In de wereld van zendtechniek gebruikt men de termen HF/VHF/UHF/SHF. Nu staat er op upconverters nogal eens "UV" wat waarschijnlijk een samentrekking van VHF/UHF is.

Een 9:1 balun is geen balun maar een "unun" welke ervoor zorgt dat je een langdraadantenne met hoge impedantie op een ontvanger/coax die 50 ohm verwacht kunt aansluiten. Aan de uitgang van een unun hangt maar 1 draad. Dit heeft als voordeel dat de antenne minder complex is, je kunt voor ontvangst een willekeurig eind draad ophangen en het werkt. Nadeel is wel dat de antenne niet symmetrisch is en dus veel gevoeliger is voor storing uit de omgeving.

Wil je een dipool gebruiken dan heb je een 1:1 "choke" balun nodig. Deze zorgt ervoor dat alleen de dipool zend/ontvangt en dat de coax naar de antenne niet zelf als antenne dient. Je hebt wel meer ruimte nodig, beide poten van de dipool zijn een kwart golflengte voor optimale ontvangst op de gewenste frequentie.

Voor ontvangst zijn antennes echter veel minder kritisch dan voor zenden. Je kan dus een willekeurig eind draad aan een 9:1 unun hangen of een dipool met zoveel mogelijk lengte in de poten.

[MrMilco]

Avond iedereen,

Ik zie nu steeds meer ( online ) dat SSTV weer in leven komt.

Hoe ontvangen jullie dit.
Frequentie, Software.

Ben namelijk best benieuwd. SDR Stickje is uiteraard aanwezig, dus daar gaat het niet aan liggen

Al gevonden: http://hamsoft.ca/pages/mmsstv.php

Komend weekend maar eens kijken naar een geschikte antenne

[ Voor 20% gewijzigd door MrMilco op 06-11-2014 21:16 ]

[TNW]

Trouwens ook leuk om te ontvangen, digitaal portofoonverkeer dmv DSD+ Ik probeerde eerst te decoden op de RPi met en rtl_fm maar dit is echt teveel processor voor dat ding, en DSD+ is een tr*t om te compileren uit source.

Windows binaries zijn echter zo te vinden, dus je hebt zo DSD+ geinstalleerd en lopende. Dit programma kijkt standaard naar de line-in en probeert dat te decoden. Als je een programma zoals SDR# gebruikt moet je dus een programma zoals Virtual Audio Cable installeren om de audio van SDR# naar een virtuele geluidskaart te sturen welke je door DSD+ laat decoderen.

Aangezien ik nog een scanner met discriminatoringang had heb ik deze maar ingezet. In de scanner heb ik diverse digitale frequenties gezet, oa PI1UTR (DMR/D-Star) en diverse DMR freqs uit Utrecht. In 030 zitten o.a. Central Studios, Tivoli Vredenburg en de NS op digitaal wat voor veel en interessant verkeer zorgt

[neeecht]

TNW schreef op zaterdag 08 november 2014 @ 15:17:
Trouwens ook leuk om te ontvangen, digitaal portofoonverkeer dmv DSD+ Ik probeerde eerst te decoden op de RPi met en rtl_fm maar dit is echt teveel processor voor dat ding, en DSD+ is een tr*t om te compileren uit source.

Windows binaries zijn echter zo te vinden, dus je hebt zo DSD+ geinstalleerd en lopende. Dit programma kijkt standaard naar de line-in en probeert dat te decoden. Als je een programma zoals SDR# gebruikt moet je dus een programma zoals Virtual Audio Cable installeren om de audio van SDR# naar een virtuele geluidskaart te sturen welke je door DSD+ laat decoderen.

Aangezien ik nog een scanner met discriminatoringang had heb ik deze maar ingezet. In de scanner heb ik diverse digitale frequenties gezet, oa PI1UTR (DMR/D-Star) en diverse DMR freqs uit Utrecht. In 030 zitten o.a. Central Studios, Tivoli Vredenburg en de NS op digitaal wat voor veel en interessant verkeer zorgt

Zoals al eerder gepost: http://x264.nl/dump/dsd/sdrsharp_vasili_dsd.txt

[Verstekbakker]

Waarom zie ik die plugin niet terug in mijn SDR?

Ik moest gewoon even een cursus Russisch.

[ Voor 35% gewijzigd door Verstekbakker op 09-11-2014 01:55 ]

[neeecht]

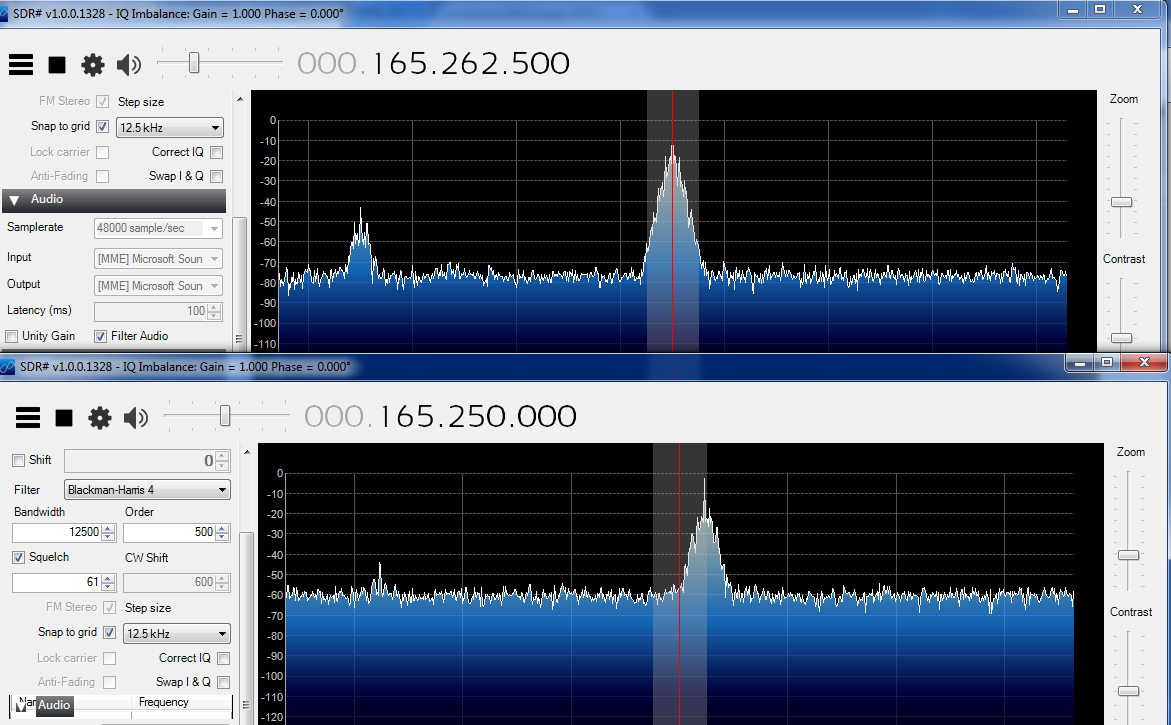

http://sdrsharp.com/downloads/as-rtl-snaptg.png Airspy vs RTLSDR op dezelfde frequentie/antenne.

[MrMilco]

Dr is een of andere contest op de 40m las ik. Vanmiddag eventjes kijken als ik tijd heb

[WC-Juf]

Nieuwe Howto online over het decoderen van de Parus (Cosmos) Navigatie Satellieten.

Word gebruikt door het Ex Sovjet Rode Leger voor GPS positie voor hun marine vloot en onderzeeboten o.a .

http://www.rtl-sdr.com/de...ation-satellites-rtl-sdr/

[Petervanakelyen]

Zojuist dit topic teruggevonden, wat voor tuners gebruiken jullie? Is de E4000 uit de topic start nog steeds de way to go, of is er inmiddels iets beter verschenen? (ik lees iets over de R820T?)

[ Voor 8% gewijzigd door Petervanakelyen op 20-11-2014 22:18 ]

[john43]

r820 via de chinese website voor 8 euro incl AB en antenne + DAB software

Werkt prima met DSR en voor mij als newbie prima spul

[AjDuLion]

heren ik heb sinds kort een raspberry pi draaien die voor flightradar het eea scant maar nu wil ik mijn bereik wat gaan uitbreiden.

iemand enig idee of het zin heeft om bij van dijk electro de "MINI ANTENNA , Actieve Antenne 10 KHz -30 MHzelectronics elektronica " aan te schaffen ?

past bij mij prima op het dak en volgens mij zou dit aardig het bereik moeten uitbreiden toch ?

het enige waar ik nog geen kaas van heb gegeten is of ik dan wel op de juiste frequentie zit..

[tita_tovenaar]

De antenne die jij op het oog hebt is niet geschikt voor ADS-B(flightradar) maar nl voor de korte golf(HF) .
Jij hebt dus een antenne nodig die geschikt is voor de uhf 1090Mhz (ADS-B) en daar zijn al heel wat DIY projecten te vinden op het grote WWW.
Het zijn leuke diy projecten van eenvoudige dipooltjes voor de starters tot complexe antenne systemen voor de gevorderde bouwers.Wat leuk en leerzaam is en wat je een hoop geld kan besparen.

[neeecht]

http://x264.nl/dump/2012/...na-groundplane-proper.jpg werkt super.

[john43]

handig en snel te bouwen lijkt me
maten van de stralers en de spriet?

[tita_tovenaar]

Is eenvoudig zelf te berekenen: 300 : Frequentie in Mhz = Lambda in M : 4 x Velocity factor(verkortings factor) =lengte element GP
Freq = 1090Mhz
Velocity factor van kaal koperdraad = +/- 0.95
Lengte element = 1/4 golf(lambda)

Dus 300 / 1090Mhz / 4x 0.95 = 0,06536 dus 65,4mm

[neeecht]

Airspy:
http://x264.nl/dump/airspy/air-band.jpg

En nog meer in http://x264.nl/dump/airspy/
Wanneer ik genoeg feeling heb en wat tijd zal ik wat mooie 1080p videos maken op youtube.

[PE4000]

@ neeecht : die screenshots zien er goed uit, vooral de airband.

Misschien schaf ik volgend jaar één aan en een nieuwe up-converter.

[neeecht]

PE4000 schreef op donderdag 27 november 2014 @ 00:02:
@ neeecht : die screenshots zien er goed uit, vooral de airband.

Misschien schaf ik volgend jaar één aan en een nieuwe up-converter.

Ze zijn ook bezig met een upconverter voor de airspy.
Super kwaliteit ook. En als je nog meer geduld hebt komt er nog meer leuks aan...

Maar goed, allebei kan ook!

[PE4000]

Goed te horen, moet toch op de nodige $$ wachten...

neeecht schreef op donderdag 27 november 2014 @ 00:19:
[...]


Ze zijn ook bezig met een upconverter voor de airspy.
Super kwaliteit ook. En als je nog meer geduld hebt komt er nog meer leuks aan...

Maar goed, allebei kan ook!

[john43]

@tita_tovenaar;

tnx voor de berekening van de antenne,

ik heb volegns mij nog wel wat materiaal om deze na te bouwen.
Helaas alleen een PL259 grondlaat.
Voor HF prima maar voor de hogere frequenties wellicht een BNC beter qua aanpassing

[Verwijderd]

Eerder had ik vermeld dat ik bij de Dag van de Radio amateur een disconne antenne had gekocht,
Graag deel ik met jullie het resultaat:


Als je goed oplet zie je dat het top element er niet inzit, In de toekomst wil ik hem graag naar buiten doen dan kan het top element erbij

Verder omdat deze antenne een SO239 socket heeft moest ik een adapter hebben die van PL259 naar een coax aansluiting ging. Via ebay ben ik de nodige adapters tegengekomen om dit waar te maken. Zie hier het resultaat:

en dan alles aan mekaar.

[Petervanakelyen]

Is een stukje kabel en twee connectors niet efficiënter dan zo'n monster? Moet toch de nodige loss op zitten zo?

[ Voor 4% gewijzigd door Petervanakelyen op 29-11-2014 20:35 ]

[Verwijderd]

Petervanakelyen schreef op zaterdag 29 november 2014 @ 20:34:
Is een stukje kabel en twee connectors niet efficiënter dan zo'n monster? Moet toch de nodige loss op zitten zo?

Dat is uiteindelijk wel de bedoeling, Ik ga van 2 connectors dan zelf een adapter maken. Maar hier moet ik het tot dan even mee doen.

[Fish]

of deze misschien >

http://www.alanco.com.au/...0/item/COM-UHFF-PALM.html

Ik kan het net helemaal goed zien, maar vragen staat vrij

[Uberhood]

Je post tovert wel een glimlach op mijn gelaat Helios-Alpha
Voordat ik je tekst had gelezen had ik gedacht dat het bovenste gedeelte van je discone door het plafond ging!

Edit: ben wel nieuwschierig naar de functie van het kleine TVtje zonder beeldbuis.

[ Voor 19% gewijzigd door Uberhood op 29-11-2014 22:02 ]

[tita_tovenaar]

Een beetje tweaker/radio-amateur verwijderd die gare pal connector en soldeert een sma/tnc/bnc op zijn rtl dongle

[Verwijderd]

Uberhood schreef op zaterdag 29 november 2014 @ 22:01:
Edit: ben wel nieuwschierig naar de functie van het kleine TVtje zonder beeldbuis.

Momenteel niet zoveel, vond hem zonden om weg te doen maar wat ik erin wil bouwen zal ik nog niet weten. Zou wel een leuk retro projectje kunnen worden als ik ooit tijd vind
Hoogstwaarschijnlijk beland hij uiteindelijk in de vuilnisbak.

tita_tovenaar schreef op zondag 30 november 2014 @ 00:36:
Een beetje tweaker/radio-amateur verwijderd die gare pal connector en soldeert een sma/tnc/bnc op zijn rtl dongle

Dat is zeker een goed idee en een stuk reëler dan een eigen adapter fabriceren. Alhoewel ze dus toch te koop zijn. Jammer dat ik daar niet eerder aan heb gedacht maarja

[Kitano]

Ik snap echt niet hoe je door op Ebay te zoeken nog steeds 5 verloopstekkers nodig had. Dit is een BNC female naar PAL male die je op de eerste plug kunt doen, dan ben je met 2 stekkers klaar. Die verkoper connekt heeft zowieso alle denkbare verloopstukken.

[Coenen]

Uit het luchtvaarttopic: Het Luchtvaart Topic - Deel 3

Zerobase schreef op maandag 01 december 2014 @ 18:55:
Voor de radiozendamateurs onder de lezers van dit forum, als je tijdens de delivery flight komende woensdag van de PH-AKF (KL9866) een verbinding wil maken met de cockpit, dan even hier kijken voor de frequenties:

http://www.hotforum.nl/fo...-pa0sny-am-dinsdag-21214/
[...]

Er zijn hier vast wel mensen die dat willen ontvangen.

[blackwolf40]

hi.
ik ben nu ook bezig met sdr spul ik heb een dvb-t+dab+fm dongle maar ik ontvang hier weinig signalen, waarschijnlijk zal ik dan een andere antenne moeten hebben dus ik zoek een goede antenne die niet zo duur is welke is dan de beste antenne.

[MdBruin]

Ik zou zeggen zelfbouw blackwolf40.
Een van de weinige antennes welke breedbandig genoeg is, een discone. Voor de rest zijn ze niet breedbandig genoeg (mits je natuurlijk gehele dekking wilt hebben).
Dus als je een breedbandige antenne wilt kopen (is ook zelf te bouwen) zou ik een discone pakken, nadeel is wel dat ze wat ruimte innemen.

Voor een echt passend advies zal je moeten vertellen waarvoor je de antenne wilt gaan gebruiken.

[ Voor 0% gewijzigd door MdBruin op 07-12-2014 16:54 . Reden: typo ]

[blackwolf40]

thanks voor de advies ik was van plan om zoveel mogelijk signalen te ontvangen het p2000 signaal kan ik wel gewoon ontvangen met de antenne die er bij zit en wat radio zenders verder niks geen vliegtuig ontvangst of 28 tot 70 Mhz enz.
dus het beste is een discone,ik ben een beginner

[MdBruin]

Zou niet zeggen dat een discone de beste keuze is, het is de makkelijkste keuze door z'n breedbandige ontvangst
De beste keuze blijft in de meeste gevallen een aparte antenne voor elke frequentie of voor een beperkte frequentie gebied.

[blackwolf40]

ik ga dan gewoon even voor de makkelijkste keuze om te kijken hoe alles werkt dan kan ik altijd nog voor een andere antenne kijken.

[JDTeunis]

Ik wil ook zo'n stickje gaan aanschaffen. Is zo'n e4000 nog steeds de beste keuze of kan ik beter ergens anders voor gaan? Op ebay lijken ze nog verkrijgbaar te zijn namelijk.

edit: Bij nader inzien is de e4000 niet meer verkrijgbaar. Alle advertenties hebben e4000 in de titel, maar het gaat om RTL2832U+R820T stickjes.

[ Voor 29% gewijzigd door JDTeunis op 13-12-2014 16:42 ]

[blackwolf40]

ik ben zelf ook pas begonnen met de RTL2832U+R820T de antenne die erbij zit kun je niet zoveel mee je ontvangt wel de p2000 signaal mee en wat radio zenders om een beter ontvangst van signalen te krijgen kun je beter een andere antenne kopen,ik zit ook nog te kijken voor een andere antenne.

op ebay zijn de RTL2832U+R820T meestal goedkoper dan als je het hier in nederland koopt alleen nadeel is dat je lang moet wachten als het uit een andere land moet komen china bijvoorbeeld.

[xon]

deze gister binnengekregen na verschillende 'sticks' geprobeerd te hebben
http://www.ebay.com/itm/-/121473644358


Naast het het gewoon wat fijner en meer solide voelt dan een plastic stick merk ik wel dat de betere afscherming al zin heeft wat betreft ontvangst. Scheelt paar db maar ben nog druk aan het testen

[fvdberg]

blackwolf40 schreef op maandag 15 december 2014 @ 09:57:
op ebay zijn de RTL2832U+R820T meestal goedkoper dan als je het hier in nederland koopt alleen nadeel is dat je lang moet wachten als het uit een andere land moet komen china bijvoorbeeld.

inderdaad, ik heb er inmiddels 5 besteld op ebay het afgelopen jaar en er nog steeds heb ik er geen een ontvangen.

[Verwijderd]

Het wordt steeds beter en steeds mooier.

Nu is de nieuwe usb stick reeds beschikbaar gekomen.

RTL Cube - DVB-T USB STICK VOOR SDR ONTVANGST

• Nu met de Tunerchip, de R820T2( nieuwere versie van de R820T vanaf dec. 2014 !)
• Met extra bijv. de 6 meter en 10 Meterband !!!!
• Geschikt voor ontvangst met een SDRprogramma zoals HDSDR, SharpSDR en meer.
• Let op ; Met de Tunerchip R820T2 in de praktijk te tunen vanaf 24 MHz to ca. 1800 Mhz, dus nu ook ontvangst mogelijk vanaf ca. 24 MHz dus 11, 10, 6, 4, 2 Meter en 70 en , Omroep, Luchtvaart, Militaire Luchtvaart, Weersatellieten etc. etc.


• R820T2 heeft een nog gevoeliger frontend dan de R820T2 en minder ruis!
• regelbare gain, minder spikes.
• Met R820T2 oo geen ruisbalk meer in het midden van het spectrum door toepassing van ander MF( Correct I/Q aanvinken)
• Gebruikers zeer enthousiast over gebruik en ontvangst.

Veel info van te vinden op het net.
Gezien bij de electronica giant te groningen .

Ga deze deze week ook bestellen en uitgebreid testen.

Have fun.

[WC-Juf]

dus nu ook ontvangst mogelijk vanaf ca. 24 MHz dus 11, 10, 6, 4, 2 Meter en 70 en , Omroep, Luchtvaart, Militaire Luchtvaart, Weersatellieten etc. etc.

Dit was ook al mogelijk met de oudere 820 stick.. verkoop praatjes altijd

[neeecht]

Wat is de prijs dan? Indien geen 10 dollar kun je beter een Airspy bestellen.

Edit: Laat maar, ook 25 euro.
Blijft een leuke prijs voor een goedkope radio.

Edit2:
R820T2 heeft een nog gevoeliger frontend dan de R820T2 en minder ruis! <-- Typo, moet zijn R820T bij de tweede vermelding. En dat verschil valt wel mee hoor.

Goede hardware om de R820T2 heen maakt een veel groter verschil, maar daar betaal je dan ook voor.

[ Voor 80% gewijzigd door neeecht op 21-12-2014 19:44 ]

[blackwolf40]

http://www.hamradioscienc...20t-vs-rtl2832u-r820t2/2/

beetje vergelijking tussen de R820T en R820T2 het is wel in het engels

[blackwolf40]

na wat zoeken heb ik een antenne gevonden wel een gebruikte maar voor een beginner is dat mooi zat.
AH-7000 Discone Base Antenna

• Frequency coverage: 25-1300MHz (Rx), 50,144,430,900MHz (Tx)
• Maximum output power: 100W
• 1,7m long
• Connector: N female
met kabel,als deze nieuwe hobby bevalt kan ik altijd nog voor een andere antenne kijken.

[Uberhood]

Ziet er goed uit Blackwolf, de lengte van 1,7m klinkt zachtjes geloofwaardig voor het 'lage' frequentiebereik. Heb ervaring met een discone van +/- 85cm en die is onder de 80MHz al niet meer bruikbaar dus ik ben benieuwd hoe een grote presteert

[blackwolf40]

ja ik weet het ook nog niet als het goed is komt de antenne zaterdag binnen ik moet alleen nog even een verloop plug zoeken van N female naar mcx male daarna kan er getest worden

ik heb toch maar de RTL2832U + R820T2 besteld via ebay het is via ebay toch wat goedkoper dan hier in nederland omgerekend ben ik 19 euro kwijt toch maar eens kijken wat het verschil is

[ Voor 34% gewijzigd door blackwolf40 op 25-12-2014 14:15 ]

[PE4000]

@ blackwolf40 : Die antenne, dat is er één van Icom, tenminste als ik erop google.
Inmiddels is de Icom AH8000 uitgebracht, zit ook een mooi prijsje aan...
http://www.universal-radio.com/catalog/scanants/0828.html
Voor een goede ontvangst zou het mooi zijn, wanneer deze antenne rondom vrij zicht heeft, dan is die het beste geplaatst.

Ik ben wel benieuwd naar je eerste test gegevens.

[blackwolf40]

kan nog even duren voordat hij staat ik moet nog kijken voor een buis om hem aan te bevestigen en een paar beugels.
ik zal hem eerst aan de schuur hangen en later als het beter weer wordt kan ik kijken of ik hem hoger kan krijgen ik woon in een rijtjes huis en er zit geen zolder op maar een vliering zonder dakraam tijd genoeg om het uit te zoeken

[blackwolf40]

heb eindelijk de AH7000 discone binnen en hij staat al buiten op de mast maar de coax die erbij zit is wat oud en voelt hard aan maar er zit op 2 plaatsen scheurtjes in de buiten mantel die heb ik afgetaped.

zijn die scheurtjes een probleem waardoor je signaal storing kan krijgen of verlies,ik was al van plan om een nieuwe coax te kopen (coax koka799) maar ik gebruik tijdelijk de oude coax ik krijg nu wel wat vliegtuig signalen door maar niet erg duidelijk nog waarschijnlijk omdat de kabel te oud is er staat verder ook geen info op de kabel.

[Uberhood]

Liever geen scheurtjes dan wel, als er scheurtjes in de metalen buitenmantel zitten, dan zal altijd wat meer interferentie binnenkomen en op die plekken is de impedantie ook geen 75ohm meer (verlies). Het beste is je doet de installatie in 1x goed, dus met gebruik van een goede kabel.
De KOKA779 is een goede keuze, het beste is dan wel dat je de zwarte versie neemt (zwart gekleurde mantel): http://www.sandenelektro....iten-koka799-rol100m.html , die is namelijk voor buitengebruik geschikt.

[ Voor 15% gewijzigd door Uberhood op 02-01-2015 09:52 ]

[Verstekbakker]

Is er eigenlijk een betere keuze mogelijk dan die Koka799 of is dat dezelfde discussie als BMW is beter dan Mercedes?

[tita_tovenaar]

Elke redelijke satelliet coax en natuurlijk koka is goed te gebruiken voor de rtl-sdr ,het is betaalbaar en ze hebben een redelijke dempings factor p/100m .
De 50Ohm kabels welke ook geschikt zijn voor TX , zijn gauw een stuk duurder dan de 75ohm variant!
Nadeel is wel dat je goed moet zoeken naar connectoren die een beetje passen want de meeste zijn gemaakt voor de 50ohm varianten!

lijst met coax-data ,helaas staat de koka er niet bij: http://www.kabel-kusch.de/Koaxkabel/Datenblatt.htm

[ Voor 12% gewijzigd door tita_tovenaar op 02-01-2015 17:18 ]

[blackwolf40]

alleen het is wel lastig ik heb een N-connector male nodig voor de antenne en aan de andere kant moet ik weer een mcx male plug hebben.

bij http://www.elektronica-shop.nl/contents/nl/d76.html hebben ze die 50Ohm kabel voor 69 cent per meter ik heb ongeveer 20 meter nodig dan ben ik ongeveer 13 euro kwijt.

[ Voor 39% gewijzigd door blackwolf40 op 02-01-2015 17:21 ]

[tita_tovenaar]

Die rg58 zou ik niet gebruiken omdat deze een hele hoge demping heeft op UHF frequenties,voor ontvangst kan je beter de koka aanschaffen en een F to N connector gebruiken bij de antenne .
De usb stick blik je in en dan kan je elk gewenst connector aan die zijde gebruiken.
BV een F connector pigtail .

[blackwolf40]

dan is de kwaliteit van de connector ook zeker belangrijk dan heb je weer keuzen tussen klemmen of solderen bij klemmen heb je weer een tang nodig ik mag wel eerst een lijstje maken.

kwam nog een filmpje tegen over antenne's en coax is wel engels.

https://www.youtube.com/watch?v=gbwyQC099oM

[ Voor 24% gewijzigd door blackwolf40 op 02-01-2015 21:36 ]

[Verstekbakker]

Ja ik wil een aantal verschillende soorten antennes op het dak gaan zetten, maar weet door het grote aanbod van verschillende antennes en kabels en connectors soms niet meer echt wat ik allemaal naar het dak moet brengen. Gelukkig is het nu te koud voor die capriolen.

[blackwolf40]

lol dat heb ik nu ook met coax kabels en connectors, zoveel coax kabels welke is de beste je kunt beter iets meer uitgeven aan een goede coax en connector pffffffffffff

ga ik voor de Hirschmann KOKA799 heb je ook nog KOKA799B
ik heb het volgende op mijn lijst;
2x UHF (PL259) Female naar N-Male
2x UHF (PL259) Plug Male
20 meter Hirschmann KOKA 799 COAX-kabel zwart

[ Voor 39% gewijzigd door blackwolf40 op 02-01-2015 22:46 ]

[Uberhood]

Verstekbakker schreef op vrijdag 02 januari 2015 @ 21:59:
Ja ik wil een aantal verschillende soorten antennes op het dak gaan zetten, maar weet door het grote aanbod van verschillende antennes en kabels en connectors soms niet meer echt wat ik allemaal naar het dak moet brengen. Gelukkig is het nu te koud voor die capriolen.

Ideetje, een gebogen dipool antenne:
Men neme aluminium buizen en een buigijzer (http://nl.wikipedia.org/wiki/Buigijzer), beide te vinden in de bouwmarkten. Buig aluminium met behulp van het buigijzer (180 graden bochten) zodat het er uitziet, met de gewenste lengte op de gewenste gebruiksfrequentie, als op het plaatje hieronder:


Verbind de uiteinden van de antenne
1. met behulp van een zeer handige balun om de impedantie van 300 ohm van de antenne naar 75 ohm van de coax kabel om te vormen (4:1 balun):
http://www.ebay.nl/itm/An...apter&hash=item58a3ae546f
2. een DIY manier met coaxkabel is ook mogelijk (helaas is de bandbreedte wel beperkter als met de balun hierboven), een 4:1 balun maak je dan op deze manier:
http://n-lemma.com/calcs/dipole/balun.htm

Een gebogen dipool heeft een grotere bandbreedte dan een standaard dipool, ik heb een dipool voor de 4m band en 2m band gemaakt (bandbreedte reikt over meerdere banden), beide geven gelijke of zelfs betere resultaten dan mijn el cheapo discone antenne. Ik zou zeggen, probeer het een, veel geld hoef je er niet aan te spenderen!

Edit: voor buitengebruik moet je wel nog een verdeeldoosje eromheen bouwen voor de waterdichtheid, de mijne zijn echter prima voor gebruik op zolder.

[ Voor 5% gewijzigd door Uberhood op 03-01-2015 00:11 ]

[Verstekbakker]

Ik ga jou in de gaten houden, jij hebt er verstand van. Maar er moet ook nog eens een schotel op en antenne voor 27mc etc. En dat wil ik natuurlijk in één keer trekken.

[ Voor 15% gewijzigd door Verstekbakker op 03-01-2015 01:15 ]

[marcel-o]

http://www.rtl-sdr.com/testing-keenerds-rtl-sdr-drivers/
nieuwe drivers voor de rtl stick.

zou wat performence verschil moeten zijn..

en btw
ERMES is weg hier

[blackwolf40]

thanks ga ik downloaden en later kijken of er wat verschil is

[marcel-o]

W00t
Nu n tv# plugin voor sdr#.
Wat een bazen zijn dat

[zanco48]

marcel-o schreef op maandag 05 januari 2015 @ 18:00:
W00t
Nu n tv# plugin voor sdr#.
Wat een bazen zijn dat

Waar vind je die plugin? Ik ben wel nieuwsgierig namelijk

[CedricD]

Ik heb me zo'n R820T2 stickje gekocht voor nog geen $11. Nu nog een paar weken wachten tot hij geleverd wordt en dan kunnen we weer beginnen prutsen.

Zou hem graag via een Raspberry Pi verbinden en in het tuinhuis ergens monteren.

Paar probleempjes:
- Geen bekabeld netwerk in het tuinhuis en de wifi tot daar is ook niet echt stabiel.
- Geen stopcontact, dus geen elektriciteit
- Ik heb geen raspberry pi .

Iemand suggesties? Tips? Leuke gratis zelfbouw antennetjes?

Thx!

[marcel-o]

zanco48 schreef op maandag 05 januari 2015 @ 20:43:
[...]

Waar vind je die plugin? Ik ben wel nieuwsgierig namelijk

http://www.rtl-sdr.com/new-sdr-plugin-pal-secam-tv/

[tita_tovenaar]

Is alleen leuk als er tropo is ,anders heb je er hier in NL niet veel aan!
Alles wat hier in de ether zit is DVB-.... of je moet zo nodig de 13cm afspeuren naar een verdwaalde ATVer !

[blackwolf40]

ik denk dat de kabel ook niet meer goed is die bij de antenne zat ik heb net even een n-female connector op de kabel van de mcx connector gesoldeerd en deze met de antenne kabel verbonden maar krijg weinig tot niks binnen,
ik heb net via de post de nieuwe koka kabel binnen maar ik moet nog even op de coax stripper en de connectors wachten die zullen morgen wel binnen komen kunnen we kijken of er dan meer signalen binnen komen.

[Coenen]

Vroeger had je op de 60cm nog wat piraten, is dat nog steeds zo, of is dat een beetje over?

[CedricD]

Ben hier met wat plannen bezig voor een mobiele antenne .

- Raspberry Pi is besteld (€30)
- Stickje is besteld (€10)
- 12V tot 5V omvormer is besteld (€2)
- 12V batterij al aanwezig
- WiFi USB stickje al aanwezig

Ik heb zowat alles om nu een Raspberry Pi in de tuin te zetten en draadloos met een netwerk te verbinden.

Nu zit ik nog met 2 vraagjes:
Welke kabel heb ik nodig om van de stick naar de antenne te gaan? 75 Ohm coax? Zal zo'n 5 à 7 meter lang zijn...
Wat is het beste antenneontwerp?

Ik wil vooral wat cockpit gesprekken horen / vliegtuigen tracken / weerradar zien / en ontdekken wat er allemaal in de ether rondzweeft

[Terrestrial]

@blackwolf, was het niet verstandiger om meteen voor Aircell 7 te gaan.?

[blackwolf40]

zou kunnen maar wat is het verschil dan tussen die twee kabels.

ik kan altijd nog overgaan naar een andere kabel het lastige is dat iedereen weer een andere mening heeft de een vindt de koka 799 beter de andere vindt weer een andere kabel beter

[Terrestrial]

Aircell 7 is 50 ohm's kabel om te beginnen en voor communicatie doeleinden gemaakt. Koka 799 is TV coax kabel en 75 Ohm. Bovendien kun je allerlei pluggen krijgen die perfect gemaakt zijn voor Aircell 7.

En als je beter wilt maar ook duurder kun je voor Ecoflex 10 of 15 kiezen, dat zijn dikkere kabels maar met minder demping wat vooral voor de UHF frequenties belangrijk is.

[Uberhood]

Licht eraan wat je wilt Blackwolf. Wil je toch gaan zenden in de toekomst (of nu al): Aircell 7.
Denk je puur alleen te gaan ontvangen: Koka779
Waarom? Koka779 heeft hele goede eigenschappen (weinig demping op de hoge frequenties) en dat voor een goedkope prijs. Voor een 50 ohm kabel (onder andere de Aircell 7) die ook zulke goede eigenschappen heeft betaal je al gauw meer. Je kunt het zo gek maken als je wilt en voor nog duurdere kabels gaan zoals Terrestrial zegt.

Wat ik heb begrepen is dat 't voor de stick niet zoveel uitmaakt of je 50 ohm of 75 ohm kabel neemt, let dan wel op dat de demping zo laag mogelijk is bij de hogere frequenties (UHF en >UHF).

[blackwolf40]

ik gebruik de kabel alleen voor het ontvangen ik heb nu de koka799 die probeer ik eerst en later kijk ik wel weer voor een andere kabel die koka779 heb ik al zitten zoeken maar die kom ik niet tegen alleen de 799.

[xon]

Hopelijk met permissie een klein stukje offtopic:

Door een klein communicatie ruisje (whats in the name) tussen mij en een vriend heb ik een R820T+8232 ontvanger over. Ik merk echt veel verschil door betere afscherming en scheiding tegenover een reguliere stick. Was 60 (incl. douane en verzend) maar mag weg voor 40 euro. Hoop dat ik iemand anders er blij mee kan maken. Graag even reactie in PM

[marcel-o]

http://www.rtl-sdr.com/listening-sca-hdsdr-sdr-rtl-sdr/

daar ff mee zitten knoeien.
Een fm-stereo signaal ontleden
nou heb je hier geen zenders met SCA maar wel RDS.
heb k op in kunnen tunen. je hoort nu echt een digitaal repetitief signaal.
Nou nog iets wat t kan decoden



hdsdr is getuned op Radio Rijnmond
sdr sharp: Links en rechts van DC is hetzelfde.
dus vanaf 0 naar rechts :
- Originele signaal
- FM stereo baken
- differentieel signaal waar fm links en rechts mee wordt berekend
- en rds

als je 2 geluidskaarten hebt is t goed te doen, als t er maar een is die 192Khz kan samplen.
lees de link maar verder hoe en wat. best geinig om mee te knoeien.
hier een stukje audio hoe RDS klinkt
http://www67.zippyshare.com/v/1QRTxsFO/file.html (let op je volume)


Deze truk kan je ook gebruiken om RF bronnen te detecteren door aan je mic-ingang een kabeltje met n inductor aan te sluiten, dit signaal boosten in je mic instellingen (let er op dat recording op 192Khz staat)
en stereomix als bron in sdr#

kan je naar electronica luisteren

miss dat k dalijk een opname daar van maak

[ Voor 23% gewijzigd door marcel-o op 24-01-2015 20:07 ]

[Uberhood]

Heel interessant Marcelo!
Dus als ik 't goed begrijp speelt HDSDR de audio van het ontvangen FM signaal af met 192kHz en je neemt dat meteen op met je geluidskaart op 192kHz op te nemen (192kHz benodigd om dus het signaal op 55kHz op te nemen)? Kun je dat dan niet met 1 geluidskaart doen, zoals je al zei de 'stereomix' opnemen?

[marcel-o]

weet niet of dat lukt.
lees in die link wel dat je ook virtual audio cable kan gebruiken.

maar k heb n bose USB speaker set dus vond k wat makkelijker
dus interne geluidskaart samplet hdsdr, sdr# heeft als input stereomix van interne kaart en als output de usb set.

denk dat t met n 7.1 kaart ook wel kan. kan je meerdere in- en uitgangen mee configureren

[ Voor 14% gewijzigd door marcel-o op 24-01-2015 18:16 ]

[Uberhood]

Dan lijkt het me dat 't wel kan met 1 geluidskaart (stereomix neemt ja op wat je afspeelt). Net zoals je de sat. foto's genereert van de NOAA weersatellieten met je geluidskaart. Helaas gaat mijn geluidskaart maar tot 96kHz... Een USB audiokaart lijkt me dan de makkelijkste oplossing, zelfs de goedkopere geluidskaarten werken op een samplerate van 192kHz.

[ Voor 5% gewijzigd door Uberhood op 24-01-2015 20:11 ]

[PE4000]

Marcel, een mooie test.
Daar heb ik ook wel ogen naar... ook maar eens testen, helaas alleen met de onboard hd audio.

[offtopic]
Ik wou al een tijdje mijn Creative X-Fi XtremeMusic
kaart op deze pc gaan gebruiken. Vanmorgen een poging ondernomen.
Eerst zag de bios de kaart niet, na de kaart eruit/erin te hebben gedaan wel.
Echter bij install drivers vastloper, mijn verse W7/64/sp1 ulti wou zelfs niet meer opstarten.
Dat probleem opgelost en onboard hd audio uitgezet omdat W8.0 daar ook problemen mee had.

Dit had ik ook met mijn muziek pc met W8.0, daarna perfect.
Muziek pc met XP/32/sp3 pro helemaal geen probleem.

Veel geprobeerd en uiteindelijk heb ik het toch maar voor gezien gelaten.
Wel jammer, het is een geweldige kaart en wou er wat mee testen.
En uiteraard ook voor sdr gaan gebruiken ipv de onboard hd audio.

Net wat opgenomen met Wavosaur, echter vreemd genoeg tot 96 KHz.
HDSDR out 192KHz, RX: 97.5 MHz RTV Noord





Duidelijk is te zien de 19 KHz en de wat mindere 38 KHz.
Ik vond het signaal niet helemaal zuiver...

Wavosaur statistics and informations
------------------------------------
Statistics:
	RMS power L:		4.20%	(-27.53 dB)
	RMS power R:		4.22%	(-27.50 dB)
	Average value L (DC offset):	-0.00%	(-97.17 dB)
	Average value R (DC offset):	-0.00%	(-97.19 dB)
	Min value L:		-18.81%	(-14.51 dB)
	Min value R:		-18.88%	(-14.48 dB)
	Max value L:		18.44%	(-14.69 dB)
	Max value R:		18.50%	(-14.66 dB)

General information:
	Sample name:		record.wav
	Channel number:		2
	Sample number:		4765697
	Total duration:		00:00:49:642
	Frequency:		96000Hz
	Bits per sample: 	16
	Format:			PCM

Selection:
	Selection start:	0
	Selection end:		4765696
	Delta:			4765697
No loop points
No marker points
No automation points

[ Voor 38% gewijzigd door PE4000 op 25-01-2015 01:54 . Reden: foto toegevoegd + txt correctie ]

[CedricD]

Eventjes een update omtrent mij projectje (Raspberry Pi als SDR server in de tuin gebruiken).

Ik heb een 12V batterij:


Ik heb een 12V -> 5V converter:


Ik heb nog ergens oude GPIO connectoren gevonden:


Ik heb een R820T2 stickje:


En ik heb beeld:



Tot zover het project .
SDR server werkt ook al, alleen heb ik nog geen wifi dongle binnen die op de Raspberry past.
Had er hier nog 3 liggen, maar die blijken dus allemaal niet compatibel te zijn .
Dan maar eentje voor $6 in China gekocht.

Nu ja, ondertussen kan ik eens beginnen denken over waar ik de antenne ga plaatsen (én hoe ik die ga maken)

[blackwolf40]

mooi man ik heb zelf nog even een scanner aangeschaft voor tussen door (bearcat ubc9000xlt)
ik ben nog niet helemaal eruit met die rtl dongle er zit zoveel in met afstellen enz ik heb wel wat met vliegtuig verkeer gevonden dat was niet zo moeilijk.

[Technoturk]

Ben nu AFSK 1200 aan het decoderen

heb aleen geen idee wat het is.
