Het is een beetje een domme vraag maar ik heb nu 2x de visaton fr 16 wp 4ohm.
Hoe sluit ik deze aan op een aux?
Aan 1 kant van de kabel heb ik natuurlijk gewoon een aux aansluiting, maar wat voor aansluiting zit er op de speakers?(naam??) Of moet dit gewoon gesoldeerd worden..
Dan zit ik ook nog met het volgende, het liefst heb ik gewoon stereo geluid en dus links voor geluiden links, en vice versa. Maar hoe sluit ik dat aan, of moet ik ze gewoon doorlussen aan elkaar en is het simpelweg dus niet mogelijk met 1 aux kabel en moet ik dus echt een versterker gebruiken erbij als ik dit wil?
Hoe sluit ik deze aan op een aux?
Aan 1 kant van de kabel heb ik natuurlijk gewoon een aux aansluiting, maar wat voor aansluiting zit er op de speakers?(naam??) Of moet dit gewoon gesoldeerd worden..
Dan zit ik ook nog met het volgende, het liefst heb ik gewoon stereo geluid en dus links voor geluiden links, en vice versa. Maar hoe sluit ik dat aan, of moet ik ze gewoon doorlussen aan elkaar en is het simpelweg dus niet mogelijk met 1 aux kabel en moet ik dus echt een versterker gebruiken erbij als ik dit wil?
Tenzij je naam Google is hou op met te doen alsof je alles weet.
Verwijderd
Goedemorgen Barry,
Bedankt voor je reactie
O ja, ik zie het nu ook,dat zijn geen nette plaatjes
Ik zal een een andere image host zoeken.
Die 2e jack moet inderdaad de schakelaar zijn, om te switchen tussen jack en bluetooth.
Ik heb in de schema's van Accusafe begrepen dat er daartussen een weerstand moet tussen 2 versterkers.
Kun je mij alleen helpen met de potmeter aansluiting?
Bedankt voor je reactie
O ja, ik zie het nu ook,dat zijn geen nette plaatjes
Ik zal een een andere image host zoeken.
Die 2e jack moet inderdaad de schakelaar zijn, om te switchen tussen jack en bluetooth.
Ik heb in de schema's van Accusafe begrepen dat er daartussen een weerstand moet tussen 2 versterkers.
Kun je mij alleen helpen met de potmeter aansluiting?
Ik kan wel tegen een paar niet zo nette plaatjes, maar dit was een beetje erg expliciet en overkill:
Goedemorgen Barry,
Bedankt voor je reactie
O ja, ik zie het nu ook,dat zijn geen nette plaatjes
Ik zal een een andere image host zoeken.
Die 2e jack moet inderdaad de schakelaar zijn, om te switchen tussen jack en bluetooth.
Ik heb in de schema's van Accusafe begrepen dat er daartussen een weerstand moet tussen 2 versterkers.
Kun je mij alleen helpen met de potmeter aansluiting?
[...]
Die weerstanden komen me niet bekend voor. Heb je een linkje naar die schema's bij accusafe? De potmeter plaats je in het signaal (voor de vertakking naar de twee versterkers) zoals ik linkte (startpost). Je wilt namelijk het audiosignaal beperken met de potmeter (een variabele weerstand).
Verwijderd
Hoi Barry,
Bedankt voor je reactie, ik ga ermee aan de slag!
Hieronder de link naar het schema van accusafe.
http://www.accusafe.nl/al...oofer-toe-mijn-kistradio/
Bedankt voor je reactie, ik ga ermee aan de slag!
Hieronder de link naar het schema van accusafe.
http://www.accusafe.nl/al...oofer-toe-mijn-kistradio/
:
[...]
Ik kan wel tegen een paar niet zo nette plaatjes, maar dit was een beetje erg expliciet en overkill
Die weerstanden komen me niet bekend voor. Heb je een linkje naar die schema's bij accusafe? De potmeter plaats je in het signaal (voor de vertakking naar de twee versterkers) zoals ik linkte (startpost). Je wilt namelijk het audiosignaal beperken met de potmeter (een variabele weerstand).
De piek die ik heb gemeten bij de SP60 is redelijk gecontroleerd. Als je wilt kan je gaan experimenteren met een actief notch filter voor de versterker.
druk en typefouten voorbehouden
:strip_icc():strip_exif()/u/474215/avatar%2520forum.jpg?f=community){kind=avatar}
Daarnaast weken de Thiele Small Parameters ook nog eens enorm af, waardoor de bass ook vrijwel ontbrak. Gebruiker Aterren had dezelfde piek in zijn meting:
Hij heeft zelfs contact opgenomen met Monacor, maar die toonde vrij weinig interesse om het probleem te fixen. Jammer, het schijnen ooit prima drivers geweest te zijn.
Hij heeft zelfs contact opgenomen met Monacor, maar die toonde vrij weinig interesse om het probleem te fixen. Jammer, het schijnen ooit prima drivers geweest te zijn.

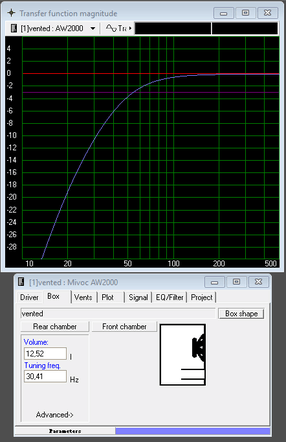

Euh, zover ik weet heb je alleen WinISD gebruikt toch? Er gaat veel meer in een speakerontwerp dan alleen WinISD. Boven de 300Hz kom je niet ver met Thiel/Small en zul je moeten gaan meten. Dan kom je er ook achter de drivers inderdaad kut zijn. Het valt grotendeels wel te corrigeren met een actief notchfilter voor de versterker gelukkig.
[ Voor 36% gewijzigd door lutkeveld op 29-05-2016 19:32 ]
druk en typefouten voorbehouden
Dat kan al voor een enorme verbetering zorgen.
Verder zou ik uitgaan van wat lutkeveld zegt, hij zit 100x meer in de stof dan ik
En 100x meer in de stof dan ik. Maar dat gaat me allemaal een beetje te ver. Ik wilde een klein kistje met acceptabel geluid. Daarom e.e.a. berekend op basis van parameter die schijnbaar niet kloppen. Miskoop dus, waardoor het gehele project is mislukt. Helaas.:
[...]
Dat kan al voor een enorme verbetering zorgen.
Verder zou ik uitgaan van wat lutkeveld zegt, hij zit 100x meer in de stof dan ik
/u/358342/crop5dfa670e90401.png?f=community)
Kokende accu's .
.
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
Vooralsnog is dat met die (actieve) filters nog abracadabra voor me. Ik had gehoopt dat dit projectje redelijk plug&play zou zijn, zeker omdat ik het kistje mee wilde nemen op vakantie vrijdag. Dat gaat het dus niet worden. Sowieso weet ik door de incorrecte T/S parameters niet op welke frequentie de kist is afgestemd. Meten ga ik niet doen.
Die hoekjes gaan inderdaad over de tweeters heen (besefte ik me pas toen ik ze besteld had
), maar ze verwijderen maakt het er niet beter op... Sowieso het totaal ontbreken van bass ga je daar ook niet mee oplossen. Het is nu gewoonweg 3 keer niks. Ik dacht eerst ook dat er een woofer niet was aangesloten ofzo, want voor mijn gevoel was het bij de test allemaal beter (door de kist zo luchtdicht mogelijk te houden). Maar na hem open gemaakt te hebben lijkt alles nog steeds goed aangesloten te zitten.Als er geen relatief eenvoudige oplossing is voor dit kistje beschouw ik hem gewoon als mislukt testproject. Dan ga ik kijken of ik de Monacors uit de kist kan slopen (gelijmd) en gebruik ik ze al dan niet met tweeters in mijn komende project (arcade kast - lange termijn).
Voor binnen ga ik dan toch een kist maken met subwoofer. Zit voor nu te denken aan de Mivoc AW2000, een 8 inch sub die in een zeer kleine behuizing kan. Deze komt in een compartiment van 12,5 liter met een slotpoort van 10x2x48. Dan zou ie getuned moeten zijn op 30,4 Hz.
In een compartiment ernaast wil ik dan twee Visaton FRS8-4 full rangers plaatsen. Deze hebben geen tweeters nodig toch? Of heeft iemand nog andere ideeën voor het mid-hoog?
Totale kist wordt dan qua buitenmaten (bxhxd): 35x25x31 cm. Wel groter dan de initiële planning was (andere kistje was toch net wat compacter met 32x20x22 cm), maar dat overleeft moeders-de-vrouw wel...

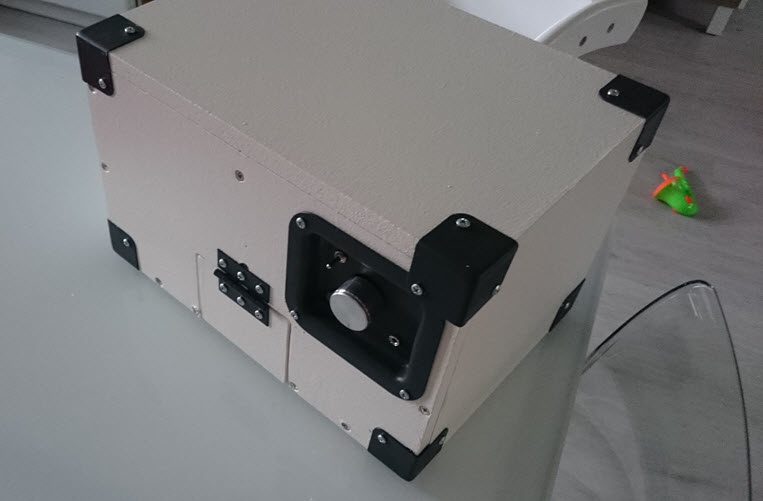

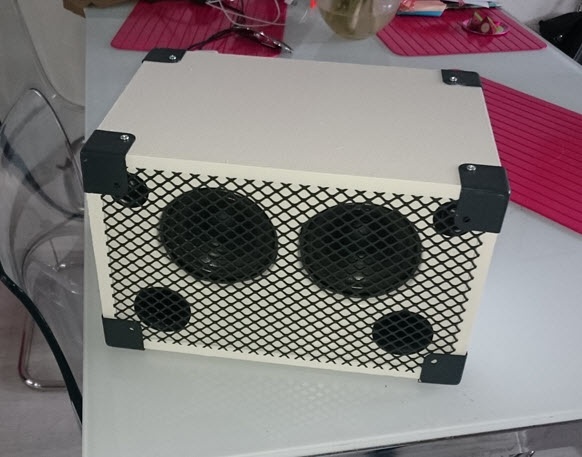

Na een paar weken klussen en wachten is mijn kistradio eindelijk af.
https://imgur.com/a/P3Htl
Het idee is begonnen met een oude geluidsinstallatie uit mijn auto die ik wilde hergebruiken. Toen erachter gekomen dat mijn 1800w versterker teveel stroom zou gebruiken en deze dus vervangen voor een BassAmp20 van Accusafe.nl.
De rede dat de kist zo groot is is omdat ik de maten van mijn oude subwoofer behuizing heb willen behouden voor een zo best mogelijke klankkast.
Verder staat de kist op 2 wielen en 2 poten met een trolley handvat.
De 4 speakers worden versterkt via de autoradio en de sub via de Bassamp. Verder heb ik gebruik gemaakt van een Accusafe, 12v 8,5A voeding, 55Ah autoaccu en een. druppellader.
Hierbij ff een special thanks naar Ruud van Accusafe voor alle hulp bij het opstarten van dit project en het vervangen van mijn 1e Accusafe die niet zo blij was met een autoaccu.
Let niet op de spiegel met sticker
deze komt uit de oude subwoofer en vond het wel grappig om opnieuw te gebruiken.
Ben benieuwd wat jullie ervan vinden.
https://imgur.com/a/P3Htl
Het idee is begonnen met een oude geluidsinstallatie uit mijn auto die ik wilde hergebruiken. Toen erachter gekomen dat mijn 1800w versterker teveel stroom zou gebruiken en deze dus vervangen voor een BassAmp20 van Accusafe.nl.
De rede dat de kist zo groot is is omdat ik de maten van mijn oude subwoofer behuizing heb willen behouden voor een zo best mogelijke klankkast.
Verder staat de kist op 2 wielen en 2 poten met een trolley handvat.
De 4 speakers worden versterkt via de autoradio en de sub via de Bassamp. Verder heb ik gebruik gemaakt van een Accusafe, 12v 8,5A voeding, 55Ah autoaccu en een. druppellader.
Hierbij ff een special thanks naar Ruud van Accusafe voor alle hulp bij het opstarten van dit project en het vervangen van mijn 1e Accusafe die niet zo blij was met een autoaccu.
Let niet op de spiegel met sticker
deze komt uit de oude subwoofer en vond het wel grappig om opnieuw te gebruiken. Ben benieuwd wat jullie ervan vinden.
:strip_exif()/u/96401/konijntjebovennognogkleiner.gif?f=community)
Mijn kar is er weer bijna klaar voor, dit jaar heb ik ook een dj geregeld
Ik heb alleen 1 groot probleem. Zijn dj mixer werkt op 12v AC, en met een omvormer krijg ik een enorme vak ruis.
Weet iemand een DJ mixer die op 12v DC werkt? En betaalbaar en donderdag leverbaar is
Ik heb geprobeerd om de mixer op 12v DC te laten werken, dat was geen succes...
Ik heb alleen 1 groot probleem. Zijn dj mixer werkt op 12v AC, en met een omvormer krijg ik een enorme vak ruis.
Weet iemand een DJ mixer die op 12v DC werkt? En betaalbaar en donderdag leverbaar is
Ik heb geprobeerd om de mixer op 12v DC te laten werken, dat was geen succes...
Ziet er goed uit. Komt er een beetje een hoop herrie uit? Zal ook wel wat wegen, maar met wielen eronder geen probleem. Alleen voor vervoer met de auto (of in het vliegtuig) wat onhandiger. Zelf ben ik afgelopen week op vakantie geweest met mijn subwoofer van zo'n 26 liter en een munitiekist en dan zit de auto al aardig vol. Maar als dat niet je doel is, maakt dat ook niks uit.:
Na een paar weken klussen en wachten is mijn kistradio eindelijk af.
https://imgur.com/a/P3Htl
Het idee is begonnen met een oude geluidsinstallatie uit mijn auto die ik wilde hergebruiken. Toen erachter gekomen dat mijn 1800w versterker teveel stroom zou gebruiken en deze dus vervangen voor een BassAmp20 van Accusafe.nl.
De rede dat de kist zo groot is is omdat ik de maten van mijn oude subwoofer behuizing heb willen behouden voor een zo best mogelijke klankkast.
Verder staat de kist op 2 wielen en 2 poten met een trolley handvat.
De 4 speakers worden versterkt via de autoradio en de sub via de Bassamp. Verder heb ik gebruik gemaakt van een Accusafe, 12v 8,5A voeding, 55Ah autoaccu en een. druppellader.
Hierbij ff een special thanks naar Ruud van Accusafe voor alle hulp bij het opstarten van dit project en het vervangen van mijn 1e Accusafe die niet zo blij was met een autoaccu.
Let niet op de spiegel met sticker
Ben benieuwd wat jullie ervan vinden.
Misschien nog een keer een filmpje maken van de kist in action?
Gaaf dingetje.
- Freesgaten bij de woofers (of de lasercut) lijken te iets te groot.
- Dat plankje in het midden om bij de elektronica te komen vind ik niet mooi en zou ik sowieso aan de achterzijde plaatsen (je zou ook met een inbouwpaneel kunnen werken, imo mooier)
- Batterijduur van 4 uur (op hoog volume) is wel aan de korte kant voor buiten gebruik. Maar dat is afhankelijk van je wensen/eisen.
- Niet helemaal duidelijk of je ook direct vanaf de "charger" kunt spelen (dus laden en spelen tegelijk). Lijkt wel dat dat zou moeten kunnen, alleen geen idee of dat kwaad kan voor de batterijen. Anders lijkt me dat een groot gemis voor binnen spelen.
- Mooi apparaatje voor binnen, maar buiten laten spelen met de woofers zo open en bloot lijkt me niet echt een verstandig plan (ook weer afhankelijk van je persoonlijke gebruik). Sowieso vind ik het design, buiten het kleine formaat, niet echt portable.
Afgelopen week trouwens mijn sub + kist dus mee op vakantie. Vrijwel dagelijks gespeeld (2.1 TPA3116) 4-8+ uur per dag (volume variërend van laag tot hoog) en de 16Ah 4S LiPo heeft nu alle cellen iets boven de 3.8V staan. Gaat dus lang genoeg mee. Had de lader en tweede LiPo dus niet mee hoeven te nemen
Iemand trouwens een mening over mono v.s. stereo geluid in een kistradio? Ik zit eraan te denken om misschien voor mono te gaan (om ruimte te besparen). Is dat écht hoorbaar?
Iemand trouwens een mening over mono v.s. stereo geluid in een kistradio? Ik zit eraan te denken om misschien voor mono te gaan (om ruimte te besparen). Is dat écht hoorbaar?

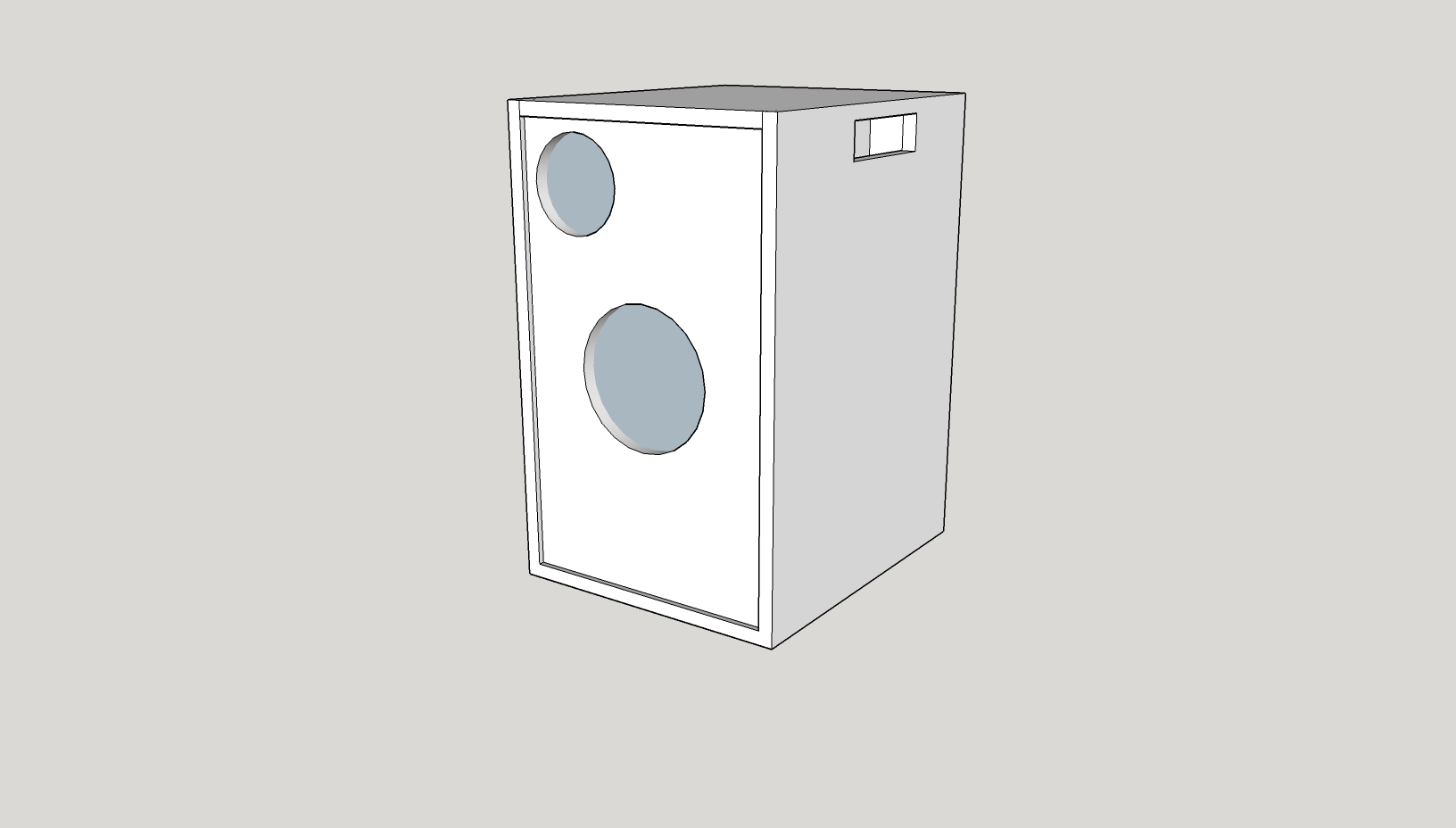

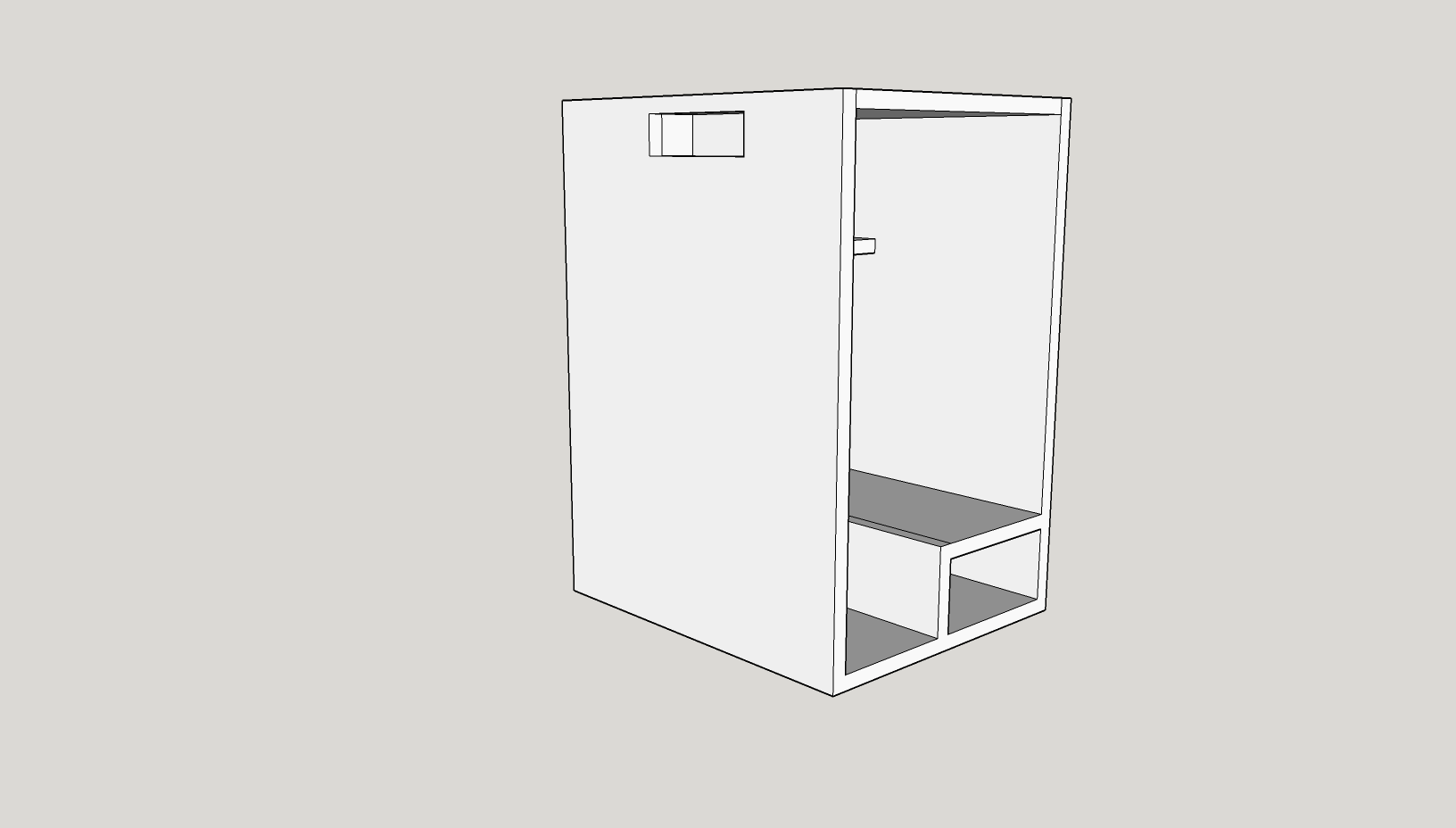

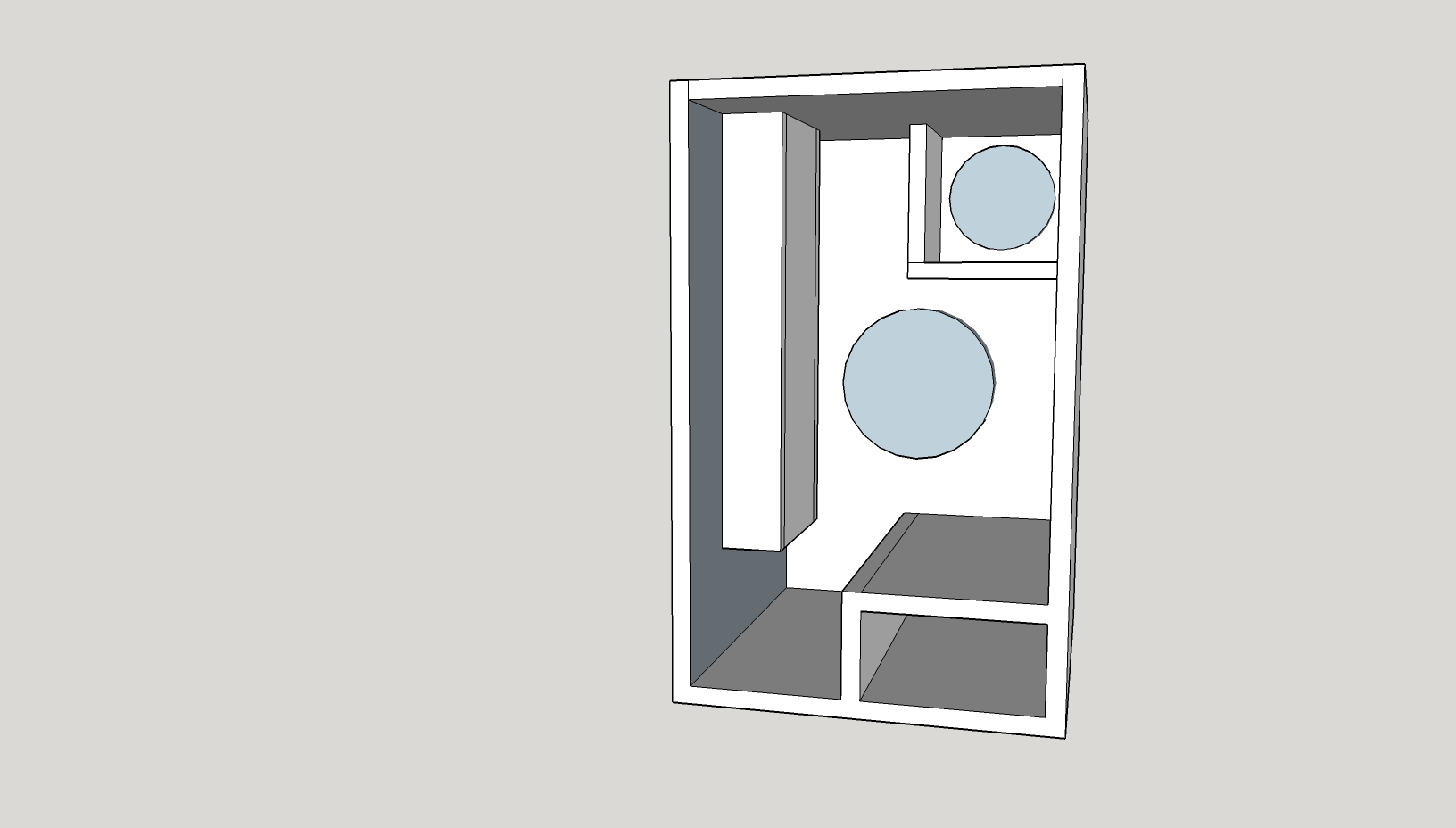

Iemand opmerkingen/tips m.b.t. onderstaande?
- Staande kist van 40 x 25 x 29 cm. (h x b x l)
- Mono met één Visaton FRS 8-4 en één Dayton ND140-4
- Visaton FRS 8-4 in 1 liter (10 x 10 x 10)
- Dayton ND140-4 in behuizing van 16,8 liter netto met slotpoort van 10 x 3 x 30
- Getuned op 40 Hz
- -3dB op 36Hz
- Rechtsonder een ruim compartiment voor een LiPo
[ Voor 6% gewijzigd door barrymossel op 11-06-2016 21:48 ]
Waarom niet?
Dat zie ik nog wel.
Hoe dan?
edit voor de duidelijkheid:
De Dayton ND20FA 6 zou dan afdoende kunnen zijn? En waar ligt dan het cross-over punt?
Heb je toevallig ergens jip-en-janneke info over passief en actief filteren?
Slotpoort dus eronder door laten lopen en dan weer omhoog? Liefst wil ik hem niet via de achterwand, aangezien ik die wil kunnen losschroeven. Dus dan in het midden weer omhoog? (Nogal wat gekloot met hout dan lijkt me...)
Andere optie is 1 cm hoog en over de gehele breedte (25 cm). Dan kom ik een paar cm van de achterkant, maar is de port velocity wel bijna 17 m/s. Is dat niet een beetje veel?
[ Voor 50% gewijzigd door barrymossel op 11-06-2016 23:31 ]
Hoe je een filter ontwerpt is helaas niet in jip-en-janneke-taal uit te leggen. Daar moet je je gewoon even in verdiepen en het de eerste keren fout doen. Uitzondering is een actief filter tussen subwoofer / breedbander, dat is wel makkelijk omdat je daarbij geen rekening hoeft te houden met wat de luidsprekers doen.
Voor de woofer zou ik nog even verder kijken. Die Dayton ND140 heeft een fs van 59 Hz. Je kan er inderdaad lager mee komen, maar dan zit je aan een enorme kist vast en zit je met 10 W al op de Xmax. Verder raakt een alu conus snel beschadigd.
Een Dayton ND20FA-6 is bruikbaar vanaf 3,5 kHz. De amplituderespons van de ND140 wordt bij de frequentie rommelig. Het kán, maar je maakt het er niet makkelijker op.
Uitzondering is een actief filter tussen subwoofer / breedbander, dat is wel makkelijk omdat je daarbij geen rekening hoeft te houden met wat de luidsprekers doen.Voor de woofer zou ik nog even verder kijken. Die Dayton ND140 heeft een fs van 59 Hz. Je kan er inderdaad lager mee komen, maar dan zit je aan een enorme kist vast en zit je met 10 W al op de Xmax. Verder raakt een alu conus snel beschadigd.
Een Dayton ND20FA-6 is bruikbaar vanaf 3,5 kHz. De amplituderespons van de ND140 wordt bij de frequentie rommelig. Het kán, maar je maakt het er niet makkelijker op.
[ Voor 3% gewijzigd door TBTL op 12-06-2016 09:08 ]
Niet op stock, deze bijvoorbeeld wel, maar je snapt het idee
: http://www.hobbyking.com/...wItem.asp?idProduct=15521Je kan ook een aangepaste accusafe laten maken natuurlijk
en als je je balancer/lader inbouwt, denk er aan een relais hier tussen te zetten omdat de balancer ook stroom trekt uit je accu!
Voorkeur is dan wel dat alle cellen afzonderlijk gemeten worden. Er zijn hier in het topic al voorbeelden voorbij gekomen met een ATtiny. Zelf heb ik er wel al een binnen, maar ben nog niet toegekomen aan het bouwen/ontwerpen hiervan:
[...]
Je kan ook een aangepaste accusafe laten maken natuurlijk
Had ik gelezen ja, ziet er interessant uit. daarentegen denk ik wel dat dat pas nodig is als je grote belastingen uit je accu trekt. Als je kleine belastingen trekt en je laad hem altijd gebalanceerd weer op, hoe groot is het risico dan dat je de cellen scheef ontlaad? Of zie ik dit verkeerd?:
[...]
Voorkeur is dan wel dat alle cellen afzonderlijk gemeten worden. Er zijn hier in het topic al voorbeelden voorbij gekomen met een ATtiny. Zelf heb ik er wel al een binnen, maar ben nog niet toegekomen aan het bouwen/ontwerpen hiervan
Ik denk ook dat dat meevalt inderdaad, maar het is wel netter. Scheef ontladen is volgens mij altijd mogelijk, de vraag is hoe extreem. Maar dat weten de anderen hier beter
Ben zelf (nog een dagje vakantie) toch maar eens begonnen met wat proberen met een arduino en wat spanningsdelers. Eens kijken of het me gaat lukken
Schijnt van de laatste tijd te zijn.
Sowieso verwachtte ik teveel van de speakers. Ik ben erachter dat ik gewoon een subwoofer erin wil
Hallo iedereen,
Ik ben net begonnen met het bouwen van mijn tweede bluetooth speaker. Ik moet aan de kist nog beginnen maar de elektronica heb ik al binnen en aangesloten. Probleem is dat ik een hoog ,niet constant, gepiep heb in mijn rechter speakerkanaal. Dit was bij mijn vorige BT speaker ook al het geval. Dit gepiep is er alleen als de potentiometer helemaal naar links staat, en het houdt op wanneer ik even geen muziek afspeel.
Ik gebruik de volgende onderdelen: Ta2014, potentiometer, en een bluetooth receiver van Ali http://www.aliexpress.com...Phone-PC/32325848721.html
Is als volgt aangesloten: BT receiver ----> potentiometer ----> versterker ----> luidsprekers
Heeft iemand enig idee waarom ik dit gepiep heb? Vind het ook vreemd dat het alleen in het rechter kanaal is.
Hoor graag van jullie!
Ik ben net begonnen met het bouwen van mijn tweede bluetooth speaker. Ik moet aan de kist nog beginnen maar de elektronica heb ik al binnen en aangesloten. Probleem is dat ik een hoog ,niet constant, gepiep heb in mijn rechter speakerkanaal. Dit was bij mijn vorige BT speaker ook al het geval. Dit gepiep is er alleen als de potentiometer helemaal naar links staat, en het houdt op wanneer ik even geen muziek afspeel.
Ik gebruik de volgende onderdelen: Ta2014, potentiometer, en een bluetooth receiver van Ali http://www.aliexpress.com...Phone-PC/32325848721.html
Is als volgt aangesloten: BT receiver ----> potentiometer ----> versterker ----> luidsprekers
Heeft iemand enig idee waarom ik dit gepiep heb? Vind het ook vreemd dat het alleen in het rechter kanaal is.
Hoor graag van jullie!
Is het niet gewoon een ground loop? Ik heb bij vrijwel ieder (Chinese) BT bordje last gehad van een ground loop / processing noise. Waarom dan maar uit één speaker? Geen idee...:
Hallo iedereen,
Ik ben net begonnen met het bouwen van mijn tweede bluetooth speaker. Ik moet aan de kist nog beginnen maar de elektronica heb ik al binnen en aangesloten. Probleem is dat ik een hoog ,niet constant, gepiep heb in mijn rechter speakerkanaal. Dit was bij mijn vorige BT speaker ook al het geval. Dit gepiep is er alleen als de potentiometer helemaal naar links staat, en het houdt op wanneer ik even geen muziek afspeel.
Ik gebruik de volgende onderdelen: Ta2014, potentiometer, en een bluetooth receiver van Ali http://www.aliexpress.com...Phone-PC/32325848721.html
Is als volgt aangesloten: BT receiver ----> potentiometer ----> versterker ----> luidsprekers
Heeft iemand enig idee waarom ik dit gepiep heb? Vind het ook vreemd dat het alleen in het rechter kanaal is.
Hoor graag van jullie!
Kun je eens proberen een andere audiobron aan te sluiten? Kijken of de piep dan weg is (en om te zien of beide speakers goed werken)?
:strip_icc():strip_exif()/u/282184/65x65.jpg?f=community)
Hey, dank voor je snelle reactie!
Heb het net even geprobeerd, met telefoon bedraad aan de versterker heb ik er geen last van. Dit doet vermoeden dat het een inderdaad ground loop is. Bij mijn vorige speaker heb ik een "ground loop isolator" gekocht. Is dit nu ook weer noodzakelijk?
Verder gebruik ik de speakers trouwens vrijwel alleen maar thuis, terwijl hij dus aan de voeding ligt. Is er niet een manier op DC 12v te aarden?
@rips10: ik heb het probleem juist aan de accu...
[ Voor 3% gewijzigd door tijmen1 op 15-06-2016 20:21 ]
Hallo,
Ik ga binnenkort een subwoofer bouwen. Dit wil ik gaan doen met de bekende dayton SD215 sub in een gepoorte behuizing van ~28 liter.
Waar ik nog niet over uit ben is hoe ik dit wil gaan filteren. Volgens mij is een actief filter het makkelijkst, maar eigenlijk heb ik van filters 0 verstand. Is er misschien iemand met een linkje waar de beginselen van filters enigszins eenvoudig worden uitgelegd?
Ik had ook nog bedacht om de ta die ik nog heb liggen en wilde gebruiken te vervangen door een bassamp, maar hier kon ik eigenlijk weinig informatie over vinden. Is deze geschikt in combinatie met de dayton sub? Dit lijkt mij makkelijker, energiezuiniger en goedkoper dan een actief filter kopen.
Ik hoop dat iemand me een beetje de goeie richting in kan sturen, bij voorbaat dank!
Zep
Edit:
Ik heb deze site gevonden: http://www.electronics-tutorials.ws/filter/filter_4.html
Als ik volgens de informatie die daarop staat een filter maak, zou deze dan voldoen? Wat ze daar precies met die phase shift bedoelen begrijp ik niet echt, maar is dit erg?
Ik zou voor een band pass kiezen om over excursie bij lage frequenties te voorkomen. Ik heb met WinISD het volgende berekend (Staat nog niet precies vast, ga met de tuning frequentie nog is wat spelen):
Edit2:
Wat voor type condensatoren zijn geschikt om te gebruiken in een filter?
Ik ga binnenkort een subwoofer bouwen. Dit wil ik gaan doen met de bekende dayton SD215 sub in een gepoorte behuizing van ~28 liter.
Waar ik nog niet over uit ben is hoe ik dit wil gaan filteren. Volgens mij is een actief filter het makkelijkst, maar eigenlijk heb ik van filters 0 verstand. Is er misschien iemand met een linkje waar de beginselen van filters enigszins eenvoudig worden uitgelegd?
Ik had ook nog bedacht om de ta die ik nog heb liggen en wilde gebruiken te vervangen door een bassamp, maar hier kon ik eigenlijk weinig informatie over vinden. Is deze geschikt in combinatie met de dayton sub? Dit lijkt mij makkelijker, energiezuiniger en goedkoper dan een actief filter kopen.
Ik hoop dat iemand me een beetje de goeie richting in kan sturen, bij voorbaat dank!
Zep
Edit:
Ik heb deze site gevonden: http://www.electronics-tutorials.ws/filter/filter_4.html
Als ik volgens de informatie die daarop staat een filter maak, zou deze dan voldoen? Wat ze daar precies met die phase shift bedoelen begrijp ik niet echt, maar is dit erg?
Ik zou voor een band pass kiezen om over excursie bij lage frequenties te voorkomen. Ik heb met WinISD het volgende berekend (Staat nog niet precies vast, ga met de tuning frequentie nog is wat spelen):
Edit2:
Wat voor type condensatoren zijn geschikt om te gebruiken in een filter?
[ Voor 29% gewijzigd door Zep11 op 20-06-2016 13:59 ]
/u/306376/Icon_music.png?f=community){kind=icon}
Ik ben bezig met het maken van een kist kist radio en het werkt allemaal alleen had ik een vraagje over een component wat ik bij een speaker van mij had gevonden, als ik het component er niet tussen zet werken de speakers maar trillen ze heel erg. Nu wil ik het component er weer terug tussen solderen omdat deze was afgebroken alleen de soldeer punten zijn erg kort. Iemand enig idee wat voor component het is en wat het precies doet zodat ik die eentje kan bestellen: (het component zat tussen de versterker en de speaker en dan op de +)
Alvast bedankt,
Alvast bedankt,
[ Voor 4% gewijzigd door tumtum100 op 19-06-2016 16:38 ]
Ik ben weer eens begonnen met een kistradio te maken voor de zomer.
Onderdelen:
TPA3116 2x50W : http://www.tinytronics.nl...16-2x50W-Audio-Versterker
Pioneer TS-1057 speakers
7.2 A 12V Gel Accu
LCD voltmeter
3 Inbouw schakelaars On/Off
Munitie kistje
Hier zijn een paar foto's van de kist:
Alle onderdelen:
Kistje binnenkant:
Kistje rechter zijkant:
Kistje linker zijkant:
Hopelijk vinden jullie het wat!
Onderdelen:
TPA3116 2x50W : http://www.tinytronics.nl...16-2x50W-Audio-Versterker
Pioneer TS-1057 speakers
7.2 A 12V Gel Accu
LCD voltmeter
3 Inbouw schakelaars On/Off
Munitie kistje
Hier zijn een paar foto's van de kist:
Alle onderdelen:
Kistje binnenkant:
Kistje rechter zijkant:
Kistje linker zijkant:
Hopelijk vinden jullie het wat!
:strip_icc():strip_exif()/u/316560/crop5654db90d2cb8_cropped.jpeg?f=community)
Cool
ff vraagje over de munitiekist, hoe maak jij de openingen in dat plaatstaal?
Met een dremel? Slijptol?
“I have not failed. I’ve just found many ways that won’t work” - Thomas Edison
Komt goed, wordt een simpel ding hoor.
2024modded van onze hofleverancier (heb al een 12V voeding liggen) met kleine 5 inch JBL's met 91 dB rendement.
Komt geen accu in, gewoon aan het lichtnet voor tijdens het klussen rondom huis. Telefoon eraan met Tune In via de HEOS App of mijn losse MP3spelertje.
Stuk minder ingewikkeld dan mijn laatste zelfbouwavontuur
2024modded van onze hofleverancier (heb al een 12V voeding liggen) met kleine 5 inch JBL's met 91 dB rendement.
Komt geen accu in, gewoon aan het lichtnet voor tijdens het klussen rondom huis. Telefoon eraan met Tune In via de HEOS App of mijn losse MP3spelertje.
Stuk minder ingewikkeld dan mijn laatste zelfbouwavontuur
[ Voor 28% gewijzigd door Fraggert op 22-06-2016 12:24 ]
“I have not failed. I’ve just found many ways that won’t work” - Thomas Edison
:strip_icc():strip_exif()/u/653196/crop566864f6b63f9_cropped.jpeg?f=community)
Yup.....Avalon Isis.....maar dan de zelfbouw variant, de Galactica, ontworpen door het nederlandse HumbleHomeMadeHifi van Tony Gee (tevens TG Acoustics) en gebouwd door mijzelf als "zou-ik-dat-kunnen"-projectje
Leuk en leerzaam maar een behoorlijk karwei
Hier nog wat pics van mijn munitiekistprojectje
JBL-etjes die precies op het front passen met de grilles erop. De voeding heb ikmooit eens via zelfbouwaudio op de kop kunnen tikken, 12volt DC, 5 ampere.
Versterking middels een gemodde 2024, moet ik nog even bestellen.
Bron mijn smartphone met radio appjes of mijn losse mp3 spelertje.
Komt geen accu in want gebruik hem als klusradio, en daar heb ik altijd stroom.
Leuk en leerzaam maar een behoorlijk karwei
Hier nog wat pics van mijn munitiekistprojectje
JBL-etjes die precies op het front passen met de grilles erop. De voeding heb ikmooit eens via zelfbouwaudio op de kop kunnen tikken, 12volt DC, 5 ampere.
Versterking middels een gemodde 2024, moet ik nog even bestellen.
Bron mijn smartphone met radio appjes of mijn losse mp3 spelertje.
Komt geen accu in want gebruik hem als klusradio, en daar heb ik altijd stroom.
[ Voor 13% gewijzigd door Fraggert op 24-06-2016 06:24 ]
“I have not failed. I’ve just found many ways that won’t work” - Thomas Edison
Is een Chromecast Audio dan misschien geen goed plan? Kost het je geen telefoon-batterij...:
Yup.....Avalon Isis.....maar dan de zelfbouw variant, de Galactica, ontworpen door het nederlandse HumbleHomeMadeHifi van Tony Gee (tevens TG Acoustics) en gebouwd door mijzelf als "zou-ik-dat-kunnen"-projectje
Leuk en leerzaam maar een behoorlijk karwei
Hier nog wat pics van mijn munitiekistprojectje
JBL-etjes die precies op het front passen met de grilles erop. De voeding heb ikmooit eens via zelfbouwaudio op de kop kunnen tikken, 12volt DC, 5 ampere.
Versterking middels een gemodde 2024, moet ik nog even bestellen.
Bron mijn smartphone met radio appjes of mijn losse mp3 spelertje.
Komt geen accu in want gebruik hem als klusradio, en daar heb ik altijd stroom.
[afbeelding]
[afbeelding]
[afbeelding]
Ok, dan zet ik die ook bij de CA oplossing, maar eerst even zo quick&dirty gewoon de smartphone op de jack van de 2024 proberen
goeie tips allemaal
goeie tips allemaal
[ Voor 12% gewijzigd door Fraggert op 24-06-2016 09:51 ]
“I have not failed. I’ve just found many ways that won’t work” - Thomas Edison
Best warm voor allerllei klusfratsen........maar toch ff een beginnetje gemaakt.
Met de dremel voorzicht een eerste pass gemaakt over de afgetekende uitsparing.
Dit kost behoorlijk wat schijfjes dus je wisselt je suf.
2de pass maar even met de slijptol maar dat is wat lastig omdat de slijpschijf groot is en de radius klein.
Het doorslijpen daarna dus weer met de dremel.
Onder de kolomboor de gaten geboort en het zwikje vastgebout.
De speakers zitten op kop de erin zodat ik met de soldeerbout erbij kan
Morgen verder
Met de dremel voorzicht een eerste pass gemaakt over de afgetekende uitsparing.
Dit kost behoorlijk wat schijfjes dus je wisselt je suf.
2de pass maar even met de slijptol maar dat is wat lastig omdat de slijpschijf groot is en de radius klein.
Het doorslijpen daarna dus weer met de dremel.
Onder de kolomboor de gaten geboort en het zwikje vastgebout.
De speakers zitten op kop de erin zodat ik met de soldeerbout erbij kan
Morgen verder
“I have not failed. I’ve just found many ways that won’t work” - Thomas Edison
quote:
Ziet er al gaaf uit Fraggert! Ben je van plan het kistje ook nog te isoleren en zo ja met wat?:
Best warm voor allerllei klusfratsen........maar toch ff een beginnetje gemaakt.
Met de dremel voorzicht een eerste pass gemaakt over de afgetekende uitsparing.
Dit kost behoorlijk wat schijfjes dus je wisselt je suf.
2de pass maar even met de slijptol maar dat is wat lastig omdat de slijpschijf groot is en de radius klein.
Het doorslijpen daarna dus weer met de dremel.
Onder de kolomboor de gaten geboort en het zwikje vastgebout.
De speakers zitten op kop de erin zodat ik met de soldeerbout erbij kan
[afbeelding]
[afbeelding]
Morgen verder
Thanks
Ik heb nog wat Intertechnik Damping30 liggen en ook nog wel wat loodbitumen, maar het is en blijft een munitiekist. Vraag me af wat ik daar voor winst ga halen.
Eerst maar eens luisteren straks.
Ik heb nog wat Intertechnik Damping30 liggen en ook nog wel wat loodbitumen, maar het is en blijft een munitiekist. Vraag me af wat ik daar voor winst ga halen.
Eerst maar eens luisteren straks.
[ Voor 4% gewijzigd door Fraggert op 24-06-2016 21:58 ]
“I have not failed. I’ve just found many ways that won’t work” - Thomas Edison
Dit topic is gesloten.
