Wat een baas die baas van jou
“I have not failed. I’ve just found many ways that won’t work” - Thomas Edison
:strip_exif()/u/87698/avatarline.gif?f=community){kind=avatar}
Vooral een stel kleuters:
[...]
Wat een baas die baas van jou
Stond gisteren ineens ook een opblaas zeepbaan, zodat ze de "vrouwtjes lekker nat konden krijgen"...
"Geluid moet hard genoeg zijn van de ene kant tot de andere kant van de parkeerplaats."
/u/358342/crop5dfa670e90401.png?f=community)
:strip_exif()/u/128244/crop58a41b17f1ab6_cropped.gif?f=community)
Ik neem mijn Boominator ook elk jaar mee naar de bedrijfs BBQ. Ideaal, hoef je enkel ergens midden op het veld neer te knallen en klaar. Dit jaar gaat er een Soundboks mee .
.
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
Supervervelend
Gaat er natuurlijk om dat het "custom" is en ik de credits krijg. Daarnaast wat spelen met accu's, leds en houtbewerking en je hebt een portable herriemaker in bedrijfskleuren. Is toch net iets anders dan een PA setje. Gaat niet enkel om geluid, maar vooral om het stukje beleving er omheen.
Had jij er nu ooit al eens een Cubo aan gehangen?:
Ik neem mijn Boominator ook elk jaar mee naar de bedrijfs BBQ. Ideaal, hoef je enkel ergens midden op het veld neer te knallen en klaar. Dit jaar gaat er een Soundboks mee
Voor mijn gevoel moet ik een Cubo als uitgangspunt nemen en dan net als bij die Lowlands-kar ergens in dit topic aanvullen met wat full rangers. Dan een draaitafel erin bouwen met een tablet voor Spotify en we zijn klaar.
[ Voor 32% gewijzigd door barrymossel op 25-06-2016 16:47 ]
Ik zelf bestel de 2024 altijd bij aliexpress. Kost minder dan vijf euro, en de kwaliteit is prima. Heb er tot nu toe drie besteld, allemaal goed verpakt en onbeschadigd aangekomen.
Alvast maar eens een oud stukkie signat LS-kabel opgesnort en gesoldeert.
De speakers zijn de JBL GTO 425e.
35 watt rms en 100 watt piek, met 92 dB rendement
specs
Maar ik keek wel ff op van het prijsverschil.
De speakers zijn de JBL GTO 425e.
35 watt rms en 100 watt piek, met 92 dB rendement
specs
Ik ben niet zo'n ebay/alibaba/paypal fan zelf helaas, koop liever zoiets ff in NL.:
Ik zelf bestel de 2024 altijd bij aliexpress. Kost minder dan vijf euro, en de kwaliteit is prima. Heb er tot nu toe drie besteld, allemaal goed verpakt en onbeschadigd aangekomen.
Maar ik keek wel ff op van het prijsverschil.
“I have not failed. I’ve just found many ways that won’t work” - Thomas Edison
Voor een TA2024 dus TinyElectronics
Fijne van bestellen in NL is dat ze gewoon een goed werkend product moeten leveren.
👍
Vond ook nog een rolletje 3M duallock, soort klitteband maar dan van plastic, om de voeding mee op zijn plek te houden.
Vond ook nog een rolletje 3M duallock, soort klitteband maar dan van plastic, om de voeding mee op zijn plek te houden.
“I have not failed. I’ve just found many ways that won’t work” - Thomas Edison
Anoniem: 314192
Ik hang 'm in principe aan netstroom en ik heb 0 verstand van speakerbouw. Het liefst dus zo plug and play mogelijk :-). Dat klinkt wat raar in een kratradio-topic, maar begreep dat hier de experts zitten.
Check!
Hier moet ik solderen denk ik toch? Dat gaat 'm namelijk zeker niet worden
.
Anoniem: 637704
Dit topic is nog actief
Ik heb hulp nodig. Ik heb het topicstart gelezen maar volgensmij wil ik wat dingen doen die nog niet zijn gedaan (durf ik het te zeggen) en daarbij ben ik compleet nieuw in electrische circuits. Ik heb ooit een paar maakcontacten aangesloten op het werk en mijn laptop voedingspoort vervangen. Dat is al mijn ervaring zo ongeveer.
Je hoeft met niet alles uit te leggen, als je ergens een linkje hebt waar ik er over kan lezen (en niet 500 pagina's lang is) dan zoek ik het gerust zelf uit met een bakje koffie. Maar op het moment heb ik twee dagen lopen zoeken en zie ik door de bomen het bos niet meer.
Ik wil naar de "perfecte" waterbestendige kistradio toe met als eisen.
- Op maat gemaakte kist (dit lukt me wel, ik haal veel inspiratie uit de Soundboks. Ik ga voor Nokia 3310 kwaliteit hier haha)
- Bluetooth 4.0 (eitje)
- Waterbestendige 3,5mm jack (simpel)
- Waterbestendige knop om te wisselen tussen de 2 hierboven
- Gelaccu met schuim er omheen tegen klappen (12Ah denk ik.)
- TA2020 met step up converter voor 14V (misschien gemod, ben ik nog niet over uit)
- Voeding voor afspelen op netstroom
- Waterbestendige potmeter met alu knop
- Waterbestendige aan- uitknop
(nu komen de lastige dingen)
- Een volledig automatisch accu beveiliging. De Accusafe 3,5 is bijna perfect, maar ik wil geen knopjes. Ik hoop dat iemand dit al wel eens gedaan heeft die ik na kan apen. Gewoon stekker in stopcontact -> opladen en spelen op netstroom. Stekker eruit -> Spelen op batterij mits spanning boven de 11,5V is.
- 4 waterdichte usb-c poorten, want dit gaat ook misbruikt worden als mobiel oplaad station.
- Indicatie leds voor aux <-> bluetooth, batterij bijna leeg, batterij vol, batterij opladen/netstroom.
En nu de klapper, maar iets wat waarschijnlijk boven mijn kunnen gaat. Opladen via 1 van deze usb-c poorten. Anders gewoon een waterbestendige voedingspoort.
Waterbestendigheids dislaimer: Ik wil gewoon dat mijn speaker vergeten kan worden buiten, en dan niet meteen kapot gaat na een paar druppels. Misschien een dag in de regen vergeten. Dat is de max dat hij aan moet kunnen, als iemand hem met zijn zatte kop vergeet binnen te zetten haha. Hij hoeft niet zwembad waterdicht te zijn zeg maar. Een halfuur regen bestendig is mijn minimum.
Mijn vragen:
- Heeft iemand een oplossing voor het volledig automatische accu/voedings systeem?
- Is een voorversterker beter dan het modden van een versterker?
Zo ja,
- Is het mogelijk dat de voorversterker mijn verschillende inputs gelijk maakt qua sterkte of versterkt hij alleen het bestaande signaal met dezelfde waarde?
(Als ik switch van bluetooth module naar aux dat het nog steeds even hard gaat)
- Wat kan ik doen voor een perfect gebalanceerde kratradio? (Vol volume zonder clipping of overbelasting?)
- Waar vind ik inbouw USB-C poorten?
Nogmaals. Ik heb met de website van Soundboks gevonden en die dingen zijn bijna perfect in mijn ogen.
Het moet hard gaan zonder te vervormen.
Zo simpel dat iedereen het kan gebruiken zonder dat ik gebeld wordt met vragen.
Flink misbruikt kunnen worden. Het word hopelijk een kistje dat ik overal mee naartoe sleep, dus het moet tegen een stootje kunnen.
Enig hulp word natuurlijk heeel erg gewaardeerd. Ondertussen zoek ik zelf nog wat verder, ik leer steeds meer dingen namelijk en misschien vind ik zelf nog wat ^^.
Ik heb hulp nodig. Ik heb het topicstart gelezen maar volgensmij wil ik wat dingen doen die nog niet zijn gedaan (durf ik het te zeggen) en daarbij ben ik compleet nieuw in electrische circuits. Ik heb ooit een paar maakcontacten aangesloten op het werk en mijn laptop voedingspoort vervangen. Dat is al mijn ervaring zo ongeveer.
Je hoeft met niet alles uit te leggen, als je ergens een linkje hebt waar ik er over kan lezen (en niet 500 pagina's lang is) dan zoek ik het gerust zelf uit met een bakje koffie. Maar op het moment heb ik twee dagen lopen zoeken en zie ik door de bomen het bos niet meer.
Ik wil naar de "perfecte" waterbestendige kistradio toe met als eisen.
- Op maat gemaakte kist (dit lukt me wel, ik haal veel inspiratie uit de Soundboks. Ik ga voor Nokia 3310 kwaliteit hier haha)
- Bluetooth 4.0 (eitje)
- Waterbestendige 3,5mm jack (simpel)
- Waterbestendige knop om te wisselen tussen de 2 hierboven
- Gelaccu met schuim er omheen tegen klappen (12Ah denk ik.)
- TA2020 met step up converter voor 14V (misschien gemod, ben ik nog niet over uit)
- Voeding voor afspelen op netstroom
- Waterbestendige potmeter met alu knop
- Waterbestendige aan- uitknop
(nu komen de lastige dingen)
- Een volledig automatisch accu beveiliging. De Accusafe 3,5 is bijna perfect, maar ik wil geen knopjes. Ik hoop dat iemand dit al wel eens gedaan heeft die ik na kan apen. Gewoon stekker in stopcontact -> opladen en spelen op netstroom. Stekker eruit -> Spelen op batterij mits spanning boven de 11,5V is.
- 4 waterdichte usb-c poorten, want dit gaat ook misbruikt worden als mobiel oplaad station.
- Indicatie leds voor aux <-> bluetooth, batterij bijna leeg, batterij vol, batterij opladen/netstroom.
En nu de klapper, maar iets wat waarschijnlijk boven mijn kunnen gaat. Opladen via 1 van deze usb-c poorten. Anders gewoon een waterbestendige voedingspoort.
Waterbestendigheids dislaimer: Ik wil gewoon dat mijn speaker vergeten kan worden buiten, en dan niet meteen kapot gaat na een paar druppels. Misschien een dag in de regen vergeten. Dat is de max dat hij aan moet kunnen, als iemand hem met zijn zatte kop vergeet binnen te zetten haha. Hij hoeft niet zwembad waterdicht te zijn zeg maar. Een halfuur regen bestendig is mijn minimum.
Mijn vragen:
- Heeft iemand een oplossing voor het volledig automatische accu/voedings systeem?
- Is een voorversterker beter dan het modden van een versterker?
Zo ja,
- Is het mogelijk dat de voorversterker mijn verschillende inputs gelijk maakt qua sterkte of versterkt hij alleen het bestaande signaal met dezelfde waarde?
(Als ik switch van bluetooth module naar aux dat het nog steeds even hard gaat)
- Wat kan ik doen voor een perfect gebalanceerde kratradio? (Vol volume zonder clipping of overbelasting?)
- Waar vind ik inbouw USB-C poorten?
Nogmaals. Ik heb met de website van Soundboks gevonden en die dingen zijn bijna perfect in mijn ogen.
Het moet hard gaan zonder te vervormen.
Zo simpel dat iedereen het kan gebruiken zonder dat ik gebeld wordt met vragen.
Flink misbruikt kunnen worden. Het word hopelijk een kistje dat ik overal mee naartoe sleep, dus het moet tegen een stootje kunnen.
Enig hulp word natuurlijk heeel erg gewaardeerd. Ondertussen zoek ik zelf nog wat verder, ik leer steeds meer dingen namelijk en misschien vind ik zelf nog wat ^^.
/u/401159/crop55ef036501bc8.png?f=community)
Heb je al gedacht aan waterbestendige luidsprekers?
Volgens mij is dat juist hetgene dat het meest irritante is om te vinden.
Ik probeer wel een paar punten te beantwoorden vanuit een leektrotechnische standpunt. Ik weet niet veel van huidige producten op de markt, maar ik weet wel wat wel en niet realistisch is:
Misschien kan ik wel wat tekenen, ik heb een soortgelijke schakeling gebouwd voor een accu indicator (een schakeling van meerdere zenerdiodes waarover de voltage altijd gelijk is)
Maar wat je wel kan doen is een gewone USB charger vinden die werkt op je accuspanning en de uitgang daarvan omgooien met een USB-A naar USB-C kabel.
Of misschien dat iets meer googlen je wel de goede resultaten geeft Ik kom namelijk alleen USB-C als input tegen waarmee je een lithium ion accu laadt.
Volgens mij is dat juist hetgene dat het meest irritante is om te vinden.
Ik probeer wel een paar punten te beantwoorden vanuit een leektrotechnische standpunt. Ik weet niet veel van huidige producten op de markt, maar ik weet wel wat wel en niet realistisch is:
Het is mogelijk om een simpele schakeling te ontwikkelen die de voltage in de gaten houdt en daarna een relais uitgooit die je accu uitschakelt.
Misschien kan ik wel wat tekenen, ik heb een soortgelijke schakeling gebouwd voor een accu indicator (een schakeling van meerdere zenerdiodes waarover de voltage altijd gelijk is)
Je telefoon is praktisch al je voorversterker. Je TA zal wel voldoende zijn voor je eisen. En als je dezelfde volume wilt hebben uit een bluetooth module als je aux, moet je waarschijnlijk je bluetooth output verzwakken. Volgens mij is dit namelijk altijd iets meer versterkt. Dit kan wel door middel van een (logaritmische) potmeter.
Een goede versterker hebben en de input niet oversturen icm luidsprekers die eht vermogen kunnen houden. Simple as that I guess
USB C is redelijk nieuw. Ik kan hier zogauww nog niks van vinden.
Maar wat je wel kan doen is een gewone USB charger vinden die werkt op je accuspanning en de uitgang daarvan omgooien met een USB-A naar USB-C kabel.
Of misschien dat iets meer googlen je wel de goede resultaten geeft
Ik kom namelijk alleen USB-C als input tegen waarmee je een lithium ion accu laadt.
Edit: Ik gebruik de edit-knop vaak.
:strip_exif()/u/96401/konijntjebovennognogkleiner.gif?f=community)
Bedoel je niet toevallig mijn Pinkpop kar? Ik ben dit jaar een samenwerking aangegaan met een groep mensen die ook wel zin hadden in een feestje. Dit keer zat er dus een laptop op, 230Ah tractieaccu er bij en we hebben flink staan knallen! Hoogtepunt was zondagnacht, toen stonden er echt een hoop mensen bij mijn kar
Ik heb een poging gedaan het te filmen, al kan mijn telefoon niet echt goed filmen in het donker, laat staan dat het geluid goed klinkt
Op de lange termijn wil ik eigenlijk wel betere tops bij de cubo's maken. Ik merk dat mijn full range speakers op hard volume toch behoorlijk tegen hun limiet zitten. Ze gaan niet clippen maar erg lekker klinkt het dan niet meer. Daarnaast is een flinke condensator misschien ook een goede investering. Ondanks zeer zware kabels etc krijg ik toch flinke voltage drops tijdens zware bas partijen.
Afgelopen weekend kwam ik overigens de zogenaamde Bankra Bike Soundsystem tegen op festival Mundial in Tilburg. Ook een gaaf apparaat! Volgens mij is het alleen niet zo'n efficient systeem
Haha, die bedoelde ik inderdaad. Voor mij zou 1 Cubo15 incl. tops wel genoeg zijn, om het ook nog wat portable te kunnen houden.:
[...]
Bedoel je niet toevallig mijn Pinkpop kar? Ik ben dit jaar een samenwerking aangegaan met een groep mensen die ook wel zin hadden in een feestje. Dit keer zat er dus een laptop op, 230Ah tractieaccu er bij en we hebben flink staan knallen! Hoogtepunt was zondagnacht, toen stonden er echt een hoop mensen bij mijn kar
Ik heb een poging gedaan het te filmen, al kan mijn telefoon niet echt goed filmen in het donker, laat staan dat het geluid goed klinkt
[video]
Op de lange termijn wil ik eigenlijk wel betere tops bij de cubo's maken. Ik merk dat mijn full range speakers op hard volume toch behoorlijk tegen hun limiet zitten. Ze gaan niet clippen maar erg lekker klinkt het dan niet meer. Daarnaast is een flinke condensator misschien ook een goede investering. Ondanks zeer zware kabels etc krijg ik toch flinke voltage drops tijdens zware bas partijen.
Afgelopen weekend kwam ik overigens de zogenaamde Bankra Bike Soundsystem tegen op festival Mundial in Tilburg. Ook een gaaf apparaat! Volgens mij is het alleen niet zo'n efficient systeem
Welke full rangers wil je gaan gebruiken? En wat gebruik je als versterker?
:strip_icc():strip_exif()/u/235317/crop60803fce57df9_cropped.jpg?f=community)
Ik ga een subwoofer bouwen met een Dayton SD215A in een gepoorte behuizing van ~27 liter met een ta2024. Het wordt redelijk standaard allemaal, maar wat ik nog niet zeker weet is hoe ik het ga filteren. WinISD geeft de volgende grafiekjes:
Ik wil volgens het volgende schema een filter gaan maken:
Maar dan met C1 en C2 = 1uF
R1=4700 Ohm
R2=180 Ohm
Dit zou volgens de informatie op dezelfde site als waar dat schema vandaan komt (http://www.electronics-tutorials.ws/filter/filter_4.html) moeten zorgen voor een high pass bij 34 Hz en een low pass bij 884Hz.
Als ik dit zo in elkaar zet, gaat het dan goed of zie ik iets over het hoofd?
Ik heb de high pass erbij om overexcursie onder de 30Hz te voorkomen, maar is dit wel nodig? Of kan ik net zo goed alleen een low pass maken? Want volgens mij zit in de meeste muziek toch niet zoveel geluid onder de 30Hz...
Ook is de eerste resonantie van de poort pas bij bijna 2000Hz, kan ik de low pass dan beter bij een hogere frequentie doen? Of misschien is lager juist beter?
De luchtsnelheid met 1 poort van 67mm in doorsnee is 15 m/s, is dit te hoog? Ik heb geprobeert dit op google te vinden maar kreeg niet echt een sluitend antwoord.
Edit: Wat voor condensatoren zijn geschikt om te gebruiken in een filter?
Ik wil volgens het volgende schema een filter gaan maken:
Maar dan met C1 en C2 = 1uF
R1=4700 Ohm
R2=180 Ohm
Dit zou volgens de informatie op dezelfde site als waar dat schema vandaan komt (http://www.electronics-tutorials.ws/filter/filter_4.html) moeten zorgen voor een high pass bij 34 Hz en een low pass bij 884Hz.
Als ik dit zo in elkaar zet, gaat het dan goed of zie ik iets over het hoofd?
Ik heb de high pass erbij om overexcursie onder de 30Hz te voorkomen, maar is dit wel nodig? Of kan ik net zo goed alleen een low pass maken? Want volgens mij zit in de meeste muziek toch niet zoveel geluid onder de 30Hz...
Ook is de eerste resonantie van de poort pas bij bijna 2000Hz, kan ik de low pass dan beter bij een hogere frequentie doen? Of misschien is lager juist beter?
De luchtsnelheid met 1 poort van 67mm in doorsnee is 15 m/s, is dit te hoog? Ik heb geprobeert dit op google te vinden maar kreeg niet echt een sluitend antwoord.
Edit: Wat voor condensatoren zijn geschikt om te gebruiken in een filter?
Klopt aardig inderdaad. Zit aardig wat ontwikkeling in de elektronica + 3 revisies aan prototypes. Verder is het stukje DC/DC vrij complex nog, gezien je het hebt over 21V 8A met pieken die nog hoger liggen op hoge volumes. Daar komt door best wat power bij kijken, en dan wordt je componentkeuze/plaatsing in één keer heel belangrijk. Is dus ook geheel custom, iets wat je niet zomaar kant en klaar kunt kopen. Toch wel een heel erg belangrijk onderdeel van de Soundboks uiteindelijk, de amp .
Wel cool overigens dat Johnny(Saturnus) een weekend bij AccuSafe HQ op bezoek geweest is, om de amps in bedrijf te stellen.
.Wel cool overigens dat Johnny(Saturnus) een weekend bij AccuSafe HQ op bezoek geweest is, om de amps in bedrijf te stellen.
[ Voor 46% gewijzigd door wesleytjuh op 28-06-2016 14:33 ]
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
Bedankt voor de uitleg! Ik wil graag een soortgelijke speaker bouwen qua constructie. Ik hoef de prestaties van de Soundboks niet te halen, maar ik wil wel proberen dicht in de buurt te komen. Weet je toevallig welke drivers gebruikt worden? Deze drivers in combinatie met een MiniDSP en bijbehorende versterkers moet te doen zijn lijkt me? En is het niet mogelijk om met een TK2050 op 32v (d.m.v. een converter) dit geheel aan te sturen?:
Klopt aardig inderdaad. Zit aardig wat ontwikkeling in de elektronica + 3 revisies aan prototypes. Verder is het stukje DC/DC vrij complex nog, gezien je het hebt over 21V 8A met pieken die nog hoger liggen op hoge volumes. Daar komt door best wat power bij kijken, en dan wordt je componentkeuze/plaatsing in één keer heel belangrijk. Is dus ook geheel custom, iets wat je niet zomaar kant en klaar kunt kopen. Toch wel een heel erg belangrijk onderdeel van de Soundboks uiteindelijk, de amp
Wel cool overigens dat Johnny(Saturnus) een weekend bij AccuSafe HQ op bezoek geweest is, om de amps in bedrijf te stellen.
Drivers zijn custom, ik gok via Eminence.
De SoundBoks is iets van 80 liter extern. Zoiets probeer jij ook te halen, of juist iets groter/kleiner? En heb je liever iets met diepe bas of iets dat enorm hard gaat? Met die eisen kan je Parts Express gaan afstruinen voor een geschikte driver (8-10 inch). Als het volgens WinISD allemaal lekker werkt in het volume dat je wil kan je adhv je geselecteerde woofer je tweeter gaan selecteren. Daarna kan je beide in een stevige kast monteren en aansturen via een TK2050/STA508 oid icm een MiniDSP. Twee 12V accu's in serie en je hebt een monster van een speaker. Wel een flinke stap moeilijker dan je gemiddelde kistradio, maar zeker een goede uitdaging met (hopelijk) een goed resultaat.
De SoundBoks is iets van 80 liter extern. Zoiets probeer jij ook te halen, of juist iets groter/kleiner? En heb je liever iets met diepe bas of iets dat enorm hard gaat? Met die eisen kan je Parts Express gaan afstruinen voor een geschikte driver (8-10 inch). Als het volgens WinISD allemaal lekker werkt in het volume dat je wil kan je adhv je geselecteerde woofer je tweeter gaan selecteren. Daarna kan je beide in een stevige kast monteren en aansturen via een TK2050/STA508 oid icm een MiniDSP. Twee 12V accu's in serie en je hebt een monster van een speaker. Wel een flinke stap moeilijker dan je gemiddelde kistradio, maar zeker een goede uitdaging met (hopelijk
) een goed resultaat.
druk en typefouten voorbehouden
Ik had die thread inderdaad ook al doorgelezen, maar omdat er zoveel verschillende dingen worden gezegd werd ik er niet echt wijzer van. Echter zeggen ze wel als maximum allemaal iets boven de 15m/s, dus ik zou goed moeten zitten
Ik heb hier dacht ik een keer gelezen dat buiten bijna al het geluid onder de 60Hz verloren gaat. Omdat ik de sub praktisch alleen maar buiten ga gebruiken wil ik hem niet te laag tunen. Ook zet ik er een potmeter op, dus als de bas te dik of overheersend wordt zet ik gewoon het volume van de sub wat lager tov mn full rangers in een aparte kist. Daarbij komt nog dat ik niet zo audiofiel ben, een bas die er een beetje dik bovenop ligt mag van mij best

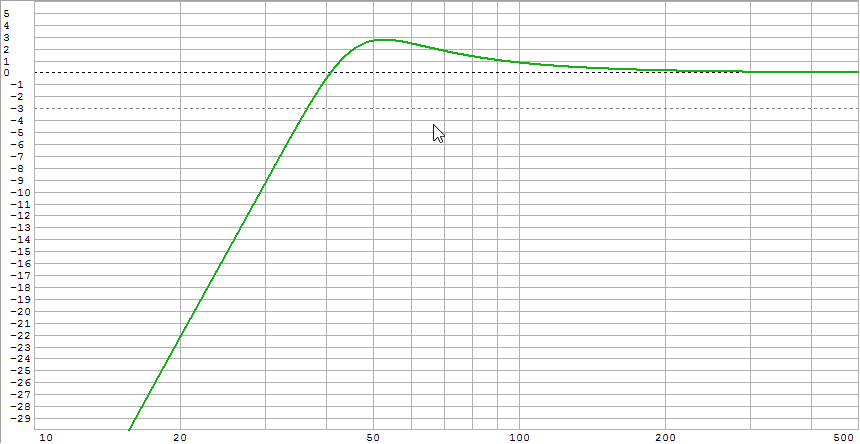

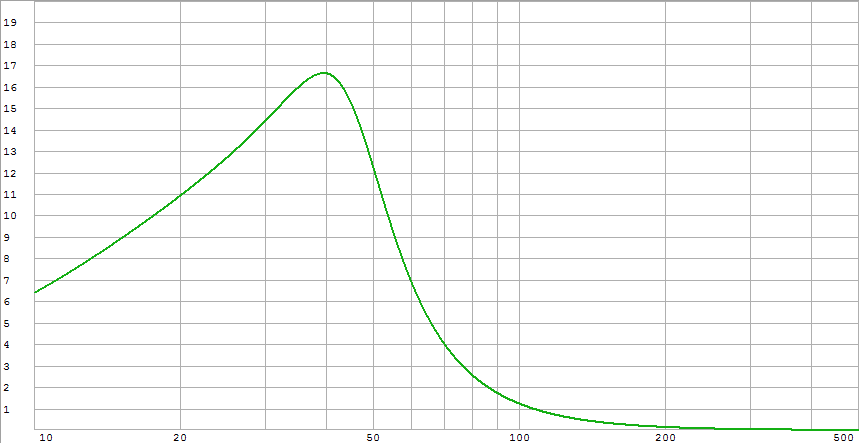

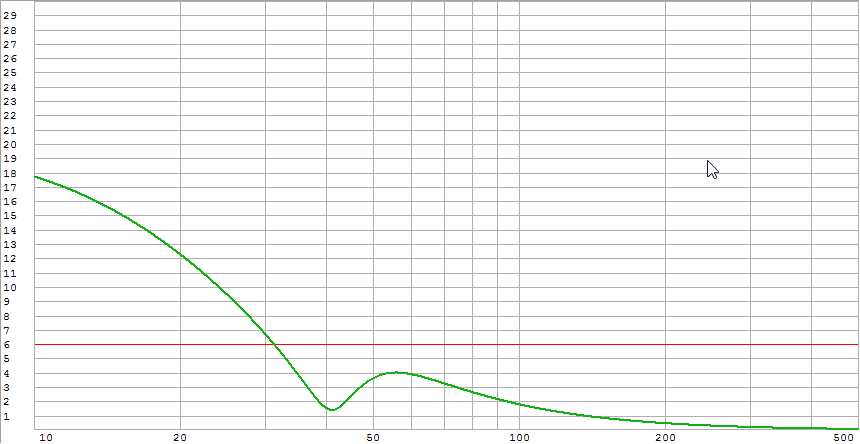

Ok, ik snap je. Zelf heb ik mijn subwoofer als volgt getuned::
[...]
Ik had die thread inderdaad ook al doorgelezen, maar omdat er zoveel verschillende dingen worden gezegd werd ik er niet echt wijzer van. Echter zeggen ze wel als maximum allemaal iets boven de 15m/s, dus ik zou goed moeten zitten
Ik heb hier dacht ik een keer gelezen dat buiten bijna al het geluid onder de 60Hz verloren gaat. Omdat ik de sub praktisch alleen maar buiten ga gebruiken wil ik hem niet te laag tunen. Ook zet ik er een potmeter op, dus als de bas te dik of overheersend wordt zet ik gewoon het volume van de sub wat lager tov mn full rangers in een aparte kist. Daarbij komt nog dat ik niet zo audiofiel ben, een bas die er een beetje dik bovenop ligt mag van mij best

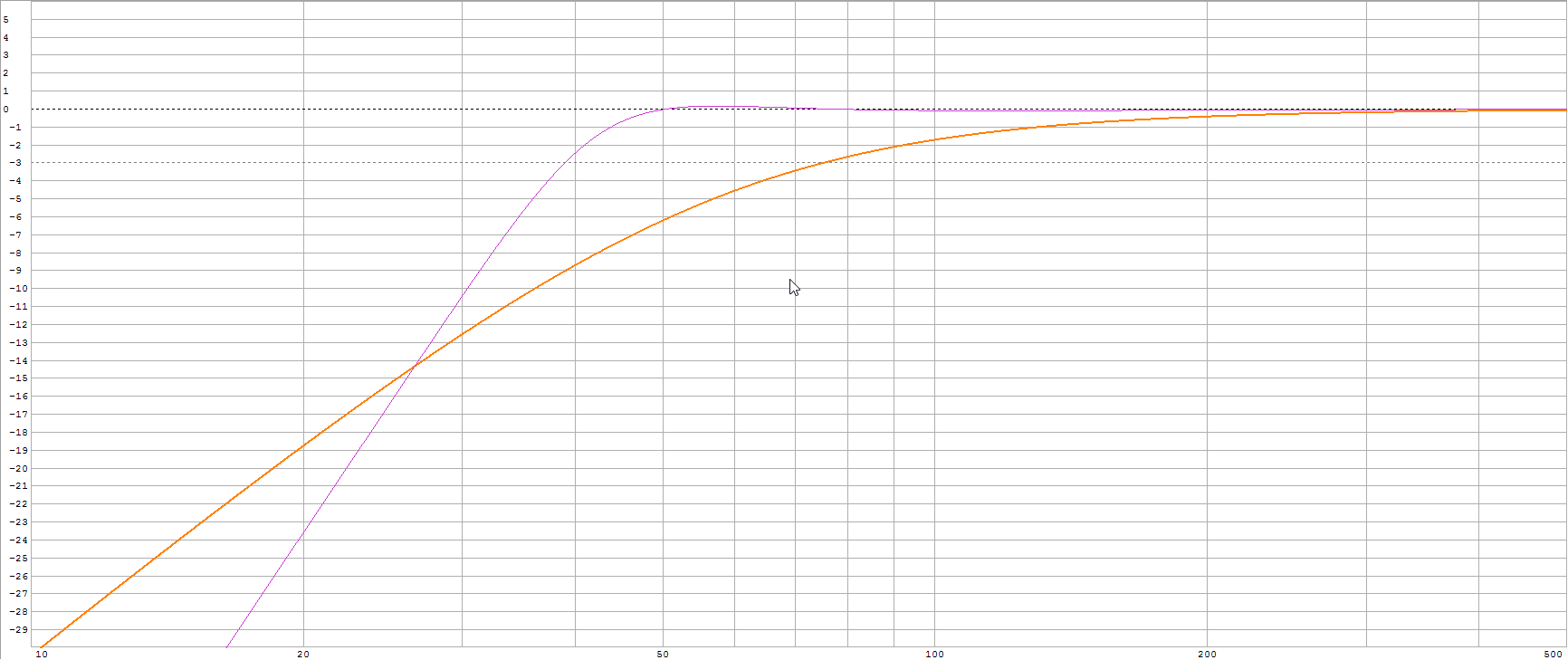

(witte lijn)
En voor buiten is het al zwaar, binnen is het te veel te zwaar. Bass moet vrijwel helemaal weggedraaid worden. Ik zou hem zeker niet lomper willen (en ik ben ook verre van audiofiel haha).
---edit---

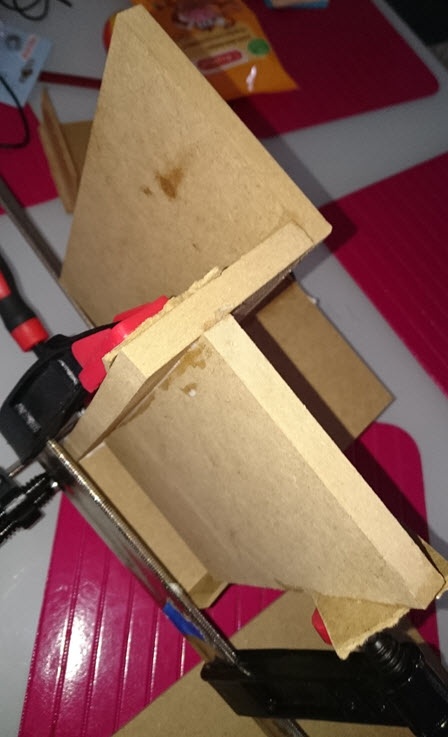

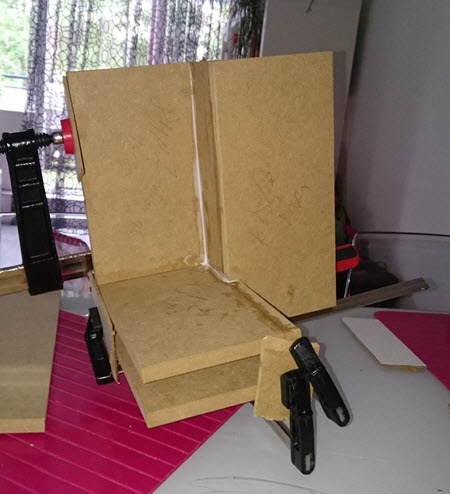

En een kleine update: het lijmen van de baspoort en het compartiment voor accu's van mijn nieuwe huiskamerkist. Dit weekend of eerder eens beginnen met (leren) frezen...
[ Voor 12% gewijzigd door barrymossel op 28-06-2016 19:24 . Reden: update ]
Hmm, ik ga nog is even spelen in WinISD met dit in mijn achterhoofd. Ik kan sowieso natuurlijk nog spelen met de lengte van de pijp als ik alles gebouwd heb(hoewel ik geen ruimte heb voor een al te lange pijp, de kist is maar 14cm diep...
Wat voor filtering heb jij op die sub? Want daar heb ik nog geen antwoord op
2.1 versterkerbordje gebruikt. Die heeft ergens rond 200Hz geloof ik een X.O. Verder geen high-pass. Full rangers worden niet gefilterd. Werkt allemaal prima.:
[...]
Hmm, ik ga nog is even spelen in WinISD met dit in mijn achterhoofd. Ik kan sowieso natuurlijk nog spelen met de lengte van de pijp als ik alles gebouwd heb(hoewel ik geen ruimte heb voor een al te lange pijp, de kist is maar 14cm diep...
Wat voor filtering heb jij op die sub? Want daar heb ik nog geen antwoord op
/u/306323/homer-simpson-3forum.GIF?f=community)
welk bordje heb je gebruikt ?:
[...]
2.1 versterkerbordje gebruikt. Die heeft ergens rond 200Hz geloof ik een X.O. Verder geen high-pass. Full rangers worden niet gefilterd. Werkt allemaal prima.
11 x Ja-solar 270wp op zuid. Liveoutput: http://pvoutput.org/list.jsp?userid=48942
@barrymossel
Bedankt voor de hulp! Ik bestel deze: http://www.elektronicawer..._condensator_68nf/details
en voor de zekerheid ook nog componenten voor een high pass, en dan zie ik het wel
Ik ga gewoon even testen zonder filter, met beide en met alleen een low pass.
Bedankt voor de hulp! Ik bestel deze: http://www.elektronicawer..._condensator_68nf/details
en voor de zekerheid ook nog componenten voor een high pass, en dan zie ik het wel
Ik ga gewoon even testen zonder filter, met beide en met alleen een low pass.
Whahahaha....wat een totale waanzin
Munitiekistje klaar man, man, man, wat een teringherrie kan die maken
Voeding erin en kabels leggen
Ik had nog wat Damping30 van Intertechnik, hiermee half gevuld en zo de voedingkabels wat vrij kunnen houden van de signaalkabels.
Bam! Klaar!
Geinig projectje om eens te maken
Munitiekistje klaar
man, man, man, wat een teringherrie kan die maken Voeding erin en kabels leggen
Ik had nog wat Damping30 van Intertechnik, hiermee half gevuld en zo de voedingkabels wat vrij kunnen houden van de signaalkabels.
Bam! Klaar!
Geinig projectje om eens te maken
“I have not failed. I’ve just found many ways that won’t work” - Thomas Edison
Ziet er leuk uit. Lekker portable ook inderdaad. Is het geluid ook wel een beetje ok? Je hebt volgens mij wel wat eisen lijkt me, of heb je die andere speakers gewoon voor "de lol" gemaakt?:
Whahahaha....wat een totale waanzin
Munitiekistje klaar
Voeding erin en kabels leggen
[afbeelding]
Ik had nog wat Damping30 van Intertechnik, hiermee half gevuld en zo de voedingkabels wat vrij kunnen houden van de signaalkabels.
[afbeelding]
Bam! Klaar!
[afbeelding]
Geinig projectje om eens te maken
Anoniem: 637704
Ojee, ik dacht dat ik dit beantwoord had maar blijkbaar niet. Alles maar weer opnieuw typen dan.
Het probleem wat ik met de accusafe heb is dat je de zwarte knop moet indrukken om de batterij weer aan te sluiten. Ik wil dat dit ook automatisch gebeurt en het aan het uitschakelen met een aparte aan/uit knop.
Ik vraag me af of een aparte voorversterker beter is. Ook snap ik dat mijn bluetooth receiver een andere sterkte zal hebben dan mijn mobiel, maar ik vraag me af als ik verschillende sterktes input signalen door de voorversterker stuur of dezelfde sterkte output eruit komt. Ik denk het niet namelijk en dan zal ik jouw truukje moeten toepassen met een logaritmische potmeter ergens er tussen om de ingangssignalen gelijk te maken.
Mijn zoektocht gaat verder en ik vind steeds een beetje meer. Dit word nog een hele taak. Waarschijnlijk gaat het ook veel meer kosten dan ik nu in mijn hoofd heb haha. Soundboks is een goed om van af te kijken, maar volgens dit artikel hebben ze zelf hun pcb's en versterkers gemaakt
Ik ga nu uitzoeken hoe hun waterdicht techniek werkt want dat staat ook in het artikel maar niet uitgelegd hoe precies.
Ja maar ik dacht dat dit niet lastig zou zijn. Eigenlijk één van de laatste dingen waar ik naar wilde kijken. Nu blijkt het dat je gelijk hebt, waterdichte speakers zijn rot om te vinden. Maar dit is gewoon een kwestie van goed zoeken denk ik.
Dit is, als ik het goed begrijp, precies hetzelfde wat de accusafe doet zonder extra functies? De accusafe houdt ook het voltage in de gaten en als het onder de 10.75v(?) komt schakelt hij uit met behulp van een relais zover ik weet.
Het probleem wat ik met de accusafe heb is dat je de zwarte knop moet indrukken om de batterij weer aan te sluiten. Ik wil dat dit ook automatisch gebeurt en het aan het uitschakelen met een aparte aan/uit knop.
Dit klinkt niet hetzelfde als wat ik gelezen heb in het start topic.
Het signaal van je telefoon is dus te zwak en moet of versterkt worden, of je TA modden zodat hij gevoeliger word.
Ik vraag me af of een aparte voorversterker beter is. Ook snap ik dat mijn bluetooth receiver een andere sterkte zal hebben dan mijn mobiel, maar ik vraag me af als ik verschillende sterktes input signalen door de voorversterker stuur of dezelfde sterkte output eruit komt. Ik denk het niet namelijk en dan zal ik jouw truukje moeten toepassen met een logaritmische potmeter ergens er tussen om de ingangssignalen gelijk te maken.
USB is een rot standaard om even in je box te stoppen merk ik. Als je zoekt op "USB-C receptacles" krijg je de goede producten. Soms ook bij "USB-C connectors". Waterbestendig is alleen nog steeds een ramp om te verkrijgen en vaak als je ze kan bestellen is het met een minimum van 1000 :cUSB C is redelijk nieuw. Ik kan hier zogauww nog niks van vinden.
Maar wat je wel kan doen is een gewone USB charger vinden die werkt op je accuspanning en de uitgang daarvan omgooien met een USB-A naar USB-C kabel.
Of misschien dat iets meer googlen je wel de goede resultaten geeft
Mijn zoektocht gaat verder en ik vind steeds een beetje meer. Dit word nog een hele taak. Waarschijnlijk gaat het ook veel meer kosten dan ik nu in mijn hoofd heb haha. Soundboks is een goed om van af te kijken, maar volgens dit artikel hebben ze zelf hun pcb's en versterkers gemaakt
Ik ga nu uitzoeken hoe hun waterdicht techniek werkt want dat staat ook in het artikel maar niet uitgelegd hoe precies.
Nouja, zelf. Geoutsourced aan accusafe dan. Het is wel een custom PCB voor hun speaker dus. Het is ook meer weatherproof dan waterproof. Kopje onder in het zwembad overleeft hij waarschijnlijk niet. Hem buiten laten staan bij noodweer overleeft hij waarschijnlijk wel. De rigide constructie en de coating op de speakers en printplaat dragen hier het meest aan bij.
Leuk stukje uit het artikel:
Leuk stukje uit het artikel:
Wait, what?
druk en typefouten voorbehouden
Yup, na het mogen leveren aan de eerste Soundboks mochten wij ook mee doen aan het huidige model .
Waterdicht maken is in dit geval niks meer dan conformal coating. Dat wordt veel toegepast bij elektronica die buiten gebruikt wordt, of bijvoorbeeld in een varkensstal waar veel ammoniak vrij komt.
Verder is de behuizing aardig dicht, op de baspoorten na, en kan zowel het hout als de speakers goed tegen regen.
. Waterdicht maken is in dit geval niks meer dan conformal coating. Dat wordt veel toegepast bij elektronica die buiten gebruikt wordt, of bijvoorbeeld in een varkensstal waar veel ammoniak vrij komt.
Verder is de behuizing aardig dicht, op de baspoorten na, en kan zowel het hout als de speakers goed tegen regen.
[ Voor 16% gewijzigd door wesleytjuh op 29-06-2016 17:52 ]
AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!
Ding is best nog zwaar, maar handvat is wel handig ja
Komt een prima geluid uit hoor, stukken beter dan ik had verwacht. Helemaal niks mis met zo'n TA2024.
Hartstikke leuk zo'n topic
En tsja.....mijn Galactica's zijn wel ff van een andere orde op alle vlakken maar dat project was dan ook wel ff iets anders.
[ Voor 31% gewijzigd door Fraggert op 29-06-2016 18:24 ]
“I have not failed. I’ve just found many ways that won’t work” - Thomas Edison
Anoniem: 340627
Ik heb weer een vraag voor jullie!
Vandaag bezig geweest met mijn nieuwe setup, een soort boominator icm een cubo 12. Dayton Audio PA310-8 subwoofer Gevoed door een pioneer gm-d8604 versterker.
Ik vind tot op heden het laag wat tegenvallen (ook met gain vol open) En begon me af te vragen of ik de sub wel juist had aangesloten.
Alles zit nu volgens het boekje op deze manier aangesloten:
Kanaal A moet goed zitten voor de boominator.
Kanaal B: sub is nu aangesloten in Mono opstelling, op 1 speaker uitgang.
Iemand hier ervaring mee? Zouden de beide speaker uitgangen van B ook samengevoegd worden naar de enkele 8 ohms sub?
Vandaag bezig geweest met mijn nieuwe setup, een soort boominator icm een cubo 12. Dayton Audio PA310-8 subwoofer Gevoed door een pioneer gm-d8604 versterker.
Ik vind tot op heden het laag wat tegenvallen (ook met gain vol open) En begon me af te vragen of ik de sub wel juist had aangesloten.
Alles zit nu volgens het boekje op deze manier aangesloten:
Kanaal A moet goed zitten voor de boominator.
Kanaal B: sub is nu aangesloten in Mono opstelling, op 1 speaker uitgang.
Iemand hier ervaring mee? Zouden de beide speaker uitgangen van B ook samengevoegd worden naar de enkele 8 ohms sub?
:strip_exif()/u/294564/gif_gifsicle_80_gif_60x60_296da3.gif?f=community)
Wat een bazending blijft die kar ook! Mijn setup (105ah semi tractie accu) met mijn boombox geeft ook voltagedrops op standje festivalcampingrave helaas. Met het volume wat zachter blijft ie wel keurig boven de 12V. Is een condensator tussen de accu en de kist een oplossing? En wat voor condensator zou ik moeten hebben dan? Mijn kist bestaat uit 2x klasse D versterker (50W), step-up naar 24V, 2x13cm JBL fullrange + de dayton SD215.:
[...]
Bedoel je niet toevallig mijn Pinkpop kar? Ik ben dit jaar een samenwerking aangegaan met een groep mensen die ook wel zin hadden in een feestje. Dit keer zat er dus een laptop op, 230Ah tractieaccu er bij en we hebben flink staan knallen! Hoogtepunt was zondagnacht, toen stonden er echt een hoop mensen bij mijn kar
Ik heb een poging gedaan het te filmen, al kan mijn telefoon niet echt goed filmen in het donker, laat staan dat het geluid goed klinkt
[video]
Op de lange termijn wil ik eigenlijk wel betere tops bij de cubo's maken. Ik merk dat mijn full range speakers op hard volume toch behoorlijk tegen hun limiet zitten. Ze gaan niet clippen maar erg lekker klinkt het dan niet meer. Daarnaast is een flinke condensator misschien ook een goede investering. Ondanks zeer zware kabels etc krijg ik toch flinke voltage drops tijdens zware bas partijen.
Afgelopen weekend kwam ik overigens de zogenaamde Bankra Bike Soundsystem tegen op festival Mundial in Tilburg. Ook een gaaf apparaat! Volgens mij is het alleen niet zo'n efficient systeem
:strip_icc():strip_exif()/u/436440/rsz_es15.jpg?f=community)
De tegenpost hamert op dat een condensator geen stroom opwerkt, natuurlijk niet maar hij slaat even over dat als je een buffer hebt voor je versterker en je subwoofer klapt even naar max vermogen op een basslag, je dynamo kan niet zo snel schakelen om het gevraagde vermogen te leveren en haalt het hele systeem even onderuit. Dus een condensator heeft zeker zin in een krat radio systeem aangezien er geen dynamo in het systeem zit en de "voltage wall" waar over gesproken wordt in de tegen post niet aanwezig is.
Eigenlijk moet je het gewoon zien als een stuwmeer dat je voor je versterker hebt zitten zodat pieken in stroomverbruik opgevangen kunnen worden zonder dat je de accu op zijn gat trekt.
Dit gezegd hebbende zou een start accu makkelijk 200 a 450 ampere moeten kunnen leveren op piek momenten aangezien deze een auto moet kunnen starten. Een semi-tractie / Lipo / Nimh accu heeft dit niet en daarbij is het verstandig om een condensator ter grote van 1 a 2 seconden van je maximaal amperage te pakken.
Maar een plaatje zegt meer dan 1000 woorden dus uit de voor post:
11 x Ja-solar 270wp op zuid. Liveoutput: http://pvoutput.org/list.jsp?userid=48942
Boombes legt het inderdaad al goed uit. Het viel mij ook al op dat ik vanaf het begin grotere voltage drops had met de splinternieuwe 230Ah tractie accu's dan met mijn oudere kleine 100Ah start accu. Daardoor kon ik eigenlijk harder draaien op mijn 100Ah accu voordat de versterker in de beveiliging schoot.
Ik ga de 2 links van barrymossel straks ook even bestuderen
Ik ga de 2 links van barrymossel straks ook even bestuderen
[ Voor 9% gewijzigd door Aapenootjes op 30-06-2016 14:09 ]
Anoniem: 340627
Thanks man, dat lost veel op!
Kleine sneak preview:
Als er interesse voor is, er is een complete buildlog!
:strip_icc():strip_exif()/u/389840/crop5669d82cddd82.jpeg?f=community)
@lutkeveld hoe staat het met je project? ik wordt heel erg nieuwsgierig
. ziet het er naar uit dat ik in de zomervakantie al een start kan gaan maken?
. ziet het er naar uit dat ik in de zomervakantie al een start kan gaan maken?
Ottermannetje, ik krijg het filter niet werkende en heb de afgelopen tijd weinig tijd gehad om er aan te werken. Overmorgen heb ik vakantie en ga ik er aan werken
BLN, je kan hem beter niet aangesloten laten aangezien de lader de accu langzaam leeg trekt. Er vallen zeker constucties te bedenken om de voeding en lader goed te combineren in een kist (a la Accusafe), maar dat zal met een balanslader iets anders zitten dan hoe bijvoorbeeld de Accusafe het doet
BLN, je kan hem beter niet aangesloten laten aangezien de lader de accu langzaam leeg trekt. Er vallen zeker constucties te bedenken om de voeding en lader goed te combineren in een kist (a la Accusafe), maar dat zal met een balanslader iets anders zitten dan hoe bijvoorbeeld de Accusafe het doet
druk en typefouten voorbehouden
Ik heb het probleem dat ik geen radio ontvangst heb met mijn radiokist.
Eerst had ik een koperdraad door de deksel van de kist maar dat gaaf te vaak ruis.
Vorige week heb ik een verborgen antenne geprobeerd maar tevergeefs die dingen werken niet
Hebben jullie nog ideeën hoe ik wel fatsoenlijk ontvangst kan krijgen zonder dat ik iets heb wat uitsteekt buiten de kist, dit aangezien het met vervoer wel heel moet blijven.
Binnenin de kist heb ik genoeg ruimte voor het een of ander dus dat mag het probleem niet zijn.
Eerst had ik een koperdraad door de deksel van de kist maar dat gaaf te vaak ruis.
Vorige week heb ik een verborgen antenne geprobeerd maar tevergeefs die dingen werken niet
Hebben jullie nog ideeën hoe ik wel fatsoenlijk ontvangst kan krijgen zonder dat ik iets heb wat uitsteekt buiten de kist, dit aangezien het met vervoer wel heel moet blijven.
Binnenin de kist heb ik genoeg ruimte voor het een of ander dus dat mag het probleem niet zijn.
Waarom een gesloten kast? Omdat dit mijn eerste goede zelfbouw projectje is en ik de meerwaarde zo 1-2-3 nog niet zag van een vented of bassreflex ontwerp. Een gesloten kast is lekker makkelijk dacht ik zo
Waarvoor gebruik ik hem? om in combinatie met 2 4 wegs speakers een leuk portable 2.1 setje te maken... Portable is relatief want het geheel zal uiteindelijk best wat gaan wegen maar toch...
Waarvoor gebruik ik hem? om in combinatie met 2 4 wegs speakers een leuk portable 2.1 setje te maken... Portable is relatief want het geheel zal uiteindelijk best wat gaan wegen maar toch...
Ik heb de WinISD file hier gedownload en kom daarmee toch echt op hele andere waarden uit.
Bij 100 liter kom ik uit op:
(Paars met poort, oranje gesloten)
En dat is met een 10,2 cm doorsnede poort van 7,8 cm lengte. Lijkt me niet heel moeilijk te maken?
(En waarom die woofer?)
waarom die woofer, wel, uit ontwetendheid. Ik wil gewoon een redelijk goede sublaag hebben en deze kwam beter uit de recensies van baxshop dan zo'n JB system budget woofer. maar voel je vrij om een andere(goedkoper/beter) aan te bevelen hoor!
Hmm... Bedankt, ik merk dat ik nog veel te leren heb hahaha.
Ik ben even met Winisd gaan spelen, waarbij ik ben uitgegaan van die genoemde Dayton Audio SD215A-88. (laat ik die dan maar gewoon gaan gebruiken, scheelt toch bijna 60 euro!) Tegelijkertijd ben ik aan de slag gegaan met sketchup om voor mijzelf visueel duidelijk te krijgen mijn idee uit zou gaan pakken...
Bij een kast met 45.12 liter, getuned op 38 hz met een 102mm diameter vent wordt hij 295mm lang.
Mijn huidge idee is om de vent onder de woofer, aan de voorkant te plaatsen; iIn mijn huidige ontwerp eindigt deze vent 61mm vanaf de achterwand. Dit kan gewoon?
Waarom 38 hertz? Fabrikant geeft dit aan onder optimum cabinet size specs.
Waarom precies 45.12 liter? Ik ben zo slim geweest (not) om met de buitenmaat aan de slag te gaan tijdens het ontwerpen... 400x400x400mm leek mij een mooie afmeting waarbij ik vergat 22mm dik MDF mee te rekenen! (noob) hahaha
Ik ben even met Winisd gaan spelen, waarbij ik ben uitgegaan van die genoemde Dayton Audio SD215A-88. (laat ik die dan maar gewoon gaan gebruiken, scheelt toch bijna 60 euro!) Tegelijkertijd ben ik aan de slag gegaan met sketchup om voor mijzelf visueel duidelijk te krijgen mijn idee uit zou gaan pakken...
Bij een kast met 45.12 liter, getuned op 38 hz met een 102mm diameter vent wordt hij 295mm lang.
Mijn huidge idee is om de vent onder de woofer, aan de voorkant te plaatsen; iIn mijn huidige ontwerp eindigt deze vent 61mm vanaf de achterwand. Dit kan gewoon?
Waarom 38 hertz? Fabrikant geeft dit aan onder optimum cabinet size specs.
Waarom precies 45.12 liter? Ik ben zo slim geweest (not) om met de buitenmaat aan de slag te gaan tijdens het ontwerpen... 400x400x400mm leek mij een mooie afmeting waarbij ik vergat 22mm dik MDF mee te rekenen! (noob) hahaha
Ik denk dat de vraag meer moet zijn waarom überhaupt 45 liter (waarom zo groot?). De fabrikant geeft ook als vented volume 0.95 ft³ aan, wat gelijk staat aan ongeveer 27 liter. Dat is toch een stuk draagbaarder. En eerlijk gezegd kan iets kleiner ook wel.:
Hmm... Bedankt, ik merk dat ik nog veel te leren heb hahaha.
Ik ben even met Winisd gaan spelen, waarbij ik ben uitgegaan van die genoemde Dayton Audio SD215A-88. (laat ik die dan maar gewoon gaan gebruiken, scheelt toch bijna 60 euro!) Tegelijkertijd ben ik aan de slag gegaan met sketchup om voor mijzelf visueel duidelijk te krijgen mijn idee uit zou gaan pakken...
Bij een kast met 45.12 liter, getuned op 38 hz met een 102mm diameter vent wordt hij 295mm lang.
Mijn huidge idee is om de vent onder de woofer, aan de voorkant te plaatsen; iIn mijn huidige ontwerp eindigt deze vent 61mm vanaf de achterwand. Dit kan gewoon?
Waarom 38 hertz? Fabrikant geeft dit aan onder optimum cabinet size specs.
Waarom precies 45.12 liter? Ik ben zo slim geweest (not) om met de buitenmaat aan de slag te gaan tijdens het ontwerpen... 400x400x400mm leek mij een mooie afmeting waarbij ik vergat 22mm dik MDF mee te rekenen! (noob) hahaha
Dan zou ik persoonlijk gaan voor een standaard baspoort (kijk bijvoorbeeld eens hier: http://shop.speakerenco.nl/baspoorten) omdat die makkelijk in te bouwen zijn. Lengte kun je naar wens aanpassen door te zagen
Afhankelijk van de versterker die je gaat gebruiken kun je dan kijken welke grootte voor de poort je wilt gaan gebruiken. Uitgaande van het wattage dat een TA2024 kan leveren zou je dan bijvoorbeeld het volgende kunnen doen:
Een kist van 29 liter met deze poort: http://shop.speakerenco.nl/br-70-1
Getuned op ongeveer 41Hz met een bultje op 50-55Hz van 3dB (voor buitengebruik prima). -3dB ligt dan op ongeveer 36Hz (wat in mijn ervaring zeer prima is voor een kistradio - en de meeste muziek schijnt daar niet eens aan te komen).
Ik kom dan uit op het volgende (bij een input van 30 W - ruim genomen dus):
Transfer function magnitude:
Cone excursion (wellicht High Pass Filter (HPF) gebruiken):
Air velocity (onder de 17 m/s wordt meestal aangeraden):
Grote disclaimer: ik ben maar een beginner op dit gebied, dus alles op eigen risico, alles zelf narekenen en eventueel e.e.a. navragen bij de guru's.
Er komt uiteindelijk een TPA3116D2 Amp aan te hangen, zie hieronder, maar volgens mij levert deze amp max 100 watt voor de sub op 24voltt en niet al op 12 watt...
http://www.ebay.com/itm/181768923286
Die afmetingen, zijn zo groot, omdat ik toch al voor verrijdbaar ging i.p.v. draagbaar en dit qua proporties mooi uitkomt i.c.m. de 4wegs speakers die er naast komen te hangen
Even sporten... later op de dag nog maar eens naar kijken..
http://www.ebay.com/itm/181768923286
Die afmetingen, zijn zo groot, omdat ik toch al voor verrijdbaar ging i.p.v. draagbaar en dit qua proporties mooi uitkomt i.c.m. de 4wegs speakers die er naast komen te hangen
Even sporten... later op de dag nog maar eens naar kijken..
Anoniem: 637704
Mijn allereerste kistradio! Zijn dit de goede onderdelen? Moet ik nog ergens in het speciaal op letten?
PS: Kleine vraag. Weet iemand of het mogelijk is een accusafe v3,5 te modden zodat hij gelijk overschakeld op batterij zodra hij van de stroom afgehaald word? Er komt een aparte aan en uit knop op dus leeglopen zal hij niet doen. Kan dit nergens vinden namelijk. :c
PS: Kleine vraag. Weet iemand of het mogelijk is een accusafe v3,5 te modden zodat hij gelijk overschakeld op batterij zodra hij van de stroom afgehaald word? Er komt een aparte aan en uit knop op dus leeglopen zal hij niet doen. Kan dit nergens vinden namelijk. :c
[ Voor 27% gewijzigd door Anoniem: 637704 op 08-07-2016 01:01 ]
Zo afgelopen week mijn Boominator eindelijk afgerond!
Er zijn nog wel wat kleine details die ik nog wat netter moet maken maar hij functioneert goed dus ik ben tevreden...
Angezien ik geen amorfe CIS zonnepanelen kon krijgen voor een aantrekkelijke prijs heb ik mono-cristallijn panelen gebruikt deze moeten echter beter op de zon gericht worden vandaar dat ik ze in een afzonderlijke plank heb gestopt dit geeft mij gelijk ook de mogelijkheid ze thuis te laten indien ik ze niet nodig heb, dit scheelt weer gewicht
Mochten jullie nog meer willen weten dan hoor ik het graag!
ik heb nog meer foto's in mijn ALBUM!!
Dank voor jullie ondersteuning en wie weet kom ik nog wel eens een keer langs met een ander project.
Er zijn nog wel wat kleine details die ik nog wat netter moet maken maar hij functioneert goed dus ik ben tevreden...
Angezien ik geen amorfe CIS zonnepanelen kon krijgen voor een aantrekkelijke prijs heb ik mono-cristallijn panelen gebruikt deze moeten echter beter op de zon gericht worden vandaar dat ik ze in een afzonderlijke plank heb gestopt dit geeft mij gelijk ook de mogelijkheid ze thuis te laten indien ik ze niet nodig heb, dit scheelt weer gewicht
Mochten jullie nog meer willen weten dan hoor ik het graag!
ik heb nog meer foto's in mijn ALBUM!!
Dank voor jullie ondersteuning en wie weet kom ik nog wel eens een keer langs met een ander project.
Mag ik vragen hoe je aan die speaker combinatie komt, en wat voor filter je hierbij wil gaan gebruiken?:
Mijn allereerste kistradio! Zijn dit de goede onderdelen? Moet ik nog ergens in het speciaal op letten?
[afbeelding]
PS: Kleine vraag. Weet iemand of het mogelijk is een accusafe v3,5 te modden zodat hij gelijk overschakeld op batterij zodra hij van de stroom afgehaald word? Er komt een aparte aan en uit knop op dus leeglopen zal hij niet doen. Kan dit nergens vinden namelijk. :c
Dan zou ik mezelf toch eerst gaan verdiepen in de berekeningen van je kist, de filters etc voordat je alles besteld
Anoniem: 637704
Zal ik doen! Met de berekeningen was ik al bezig, filters is dus iets wat ik over het hoofd heb gezien. Weer iets om me in te verdiepen:
[...]
Dan zou ik mezelf toch eerst gaan verdiepen in de berekeningen van je kist, de filters etc voordat je alles besteld
(al zal mijn eerste kist gewoon een doos zijn met alles erin waarschijnlijk haha)Nee haha, dat wil ik niet. Ik wil wel iets bouwen dat een beetje uniek is. En niet iets wat honderden andere al stap voor stap precies hebben nagebouwd.:
Hebury, dan zou ik gewoon een Halfinator bouwen
Mijn eerste kistje word heel simpel en lomp, want ik moet hem af hebben in 2-3 weken. Onderweg zal ik wel een hoop fouten maken, maar dat maakt me niet echt uit.
Daarbij is de Halfinator een box met speakers aan 2 zijdes, iets wat ik echt niet wil. Ik wil mijn muziek een beetje kunnen richten.
Ik leer onderweg wel, dat is het leuke ervan lijkt me. Maar ik mis dus alleen een filter en dan ben ik compleet! Ik post het resultaat nog wel
Bedankt dat jullie er even naar gekeken hebben!
Een Halfinator is alsnog vrij uniek vergeleken met alle ION BlockRockers e.d.
Woofers aan dezelfde kant heeft eigenlijk geen akoestisch voordeel. Sterker nog, als je geen extra bafflestep correctie filter toevoegt zal je bas alleen maar slechter worden. Ook al plaats je beide woofers aan de voorkant, al het geluid <300Hz zal alsnog alle kanten op spreiden (ook naar achteren). De muziek zal (vooral op hogere frequenties) wel beter te 'richten' zijn met de drivers aan 1 kant.
Je zou hem kunnen opbouwen zoals de oude SoundBoks:
In principe kan je het dan met een mono versterker aansturen. Als filter heb je dan een condensator plus weerstand (zobel netwerk), een spoel plus weerstand (bafflestepcorrectie) en een weerstand (voor de piezo) nodig.
Woofers aan dezelfde kant heeft eigenlijk geen akoestisch voordeel. Sterker nog, als je geen extra bafflestep correctie filter toevoegt zal je bas alleen maar slechter worden. Ook al plaats je beide woofers aan de voorkant, al het geluid <300Hz zal alsnog alle kanten op spreiden (ook naar achteren). De muziek zal (vooral op hogere frequenties) wel beter te 'richten' zijn met de drivers aan 1 kant.
Je zou hem kunnen opbouwen zoals de oude SoundBoks:
In principe kan je het dan met een mono versterker aansturen. Als filter heb je dan een condensator plus weerstand (zobel netwerk), een spoel plus weerstand (bafflestepcorrectie) en een weerstand (voor de piezo) nodig.
druk en typefouten voorbehouden
Anoniem: 637704
Dankjewel voor alle informatie! Al die dingen zal ik nog even goed moeten nalezen.:
Een Halfinator is alsnog vrij uniek vergeleken met alle ION BlockRockers e.d.
Woofers aan dezelfde kant heeft eigenlijk geen akoestisch voordeel. Sterker nog, als je geen extra bafflestep correctie filter toevoegt zal je bas alleen maar slechter worden. Ook al plaats je beide woofers aan de voorkant, al het geluid <300Hz zal alsnog alle kanten op spreiden (ook naar achteren). De muziek zal (vooral op hogere frequenties) wel beter te 'richten' zijn met de drivers aan 1 kant.
Je zou hem kunnen opbouwen zoals de oude SoundBoks:
[afbeelding]
In principe kan je het dan met een mono versterker aansturen. Als filter heb je dan een condensator plus weerstand (zobel netwerk), een spoel plus weerstand (bafflestepcorrectie) en een weerstand (voor de piezo) nodig.
Heb je een mono versterker die je aanbeveelt? Zover ik weet zijn de alle versterkers op accusafe stereo versterkers. Maar ik kan me voorstellen dan een mono versterker me wel een paar euro kan schelen.
Kan iemand bevestigen of dit klopt en waarschijnlijk een goed resultaat geeft voordat ik er aan begin? hoe lang moet deze genoemde poort precies worden? Ik merk dat het configureren van Winisd toch iets te ingewikkeld voor mij is... ik kom op andere variabelen uit dus ik laat dat graag even over aan de pro's
"Een kist van 29 liter met deze poort: http://shop.speakerenco.nl/br-70-1
Getuned op ongeveer 41Hz met een bultje op 50-55Hz van 3dB (voor buitengebruik prima). -3dB ligt dan op ongeveer 36Hz (wat in mijn ervaring zeer prima is voor een kistradio - en de meeste muziek schijnt daar niet eens aan te komen)." Barrymossel
Deze versterker komt er aan gehangen, waarvoor het 100w mono kanaal voor de bovengenoemde setup is. http://www.ebay.com/itm/181768923286 Subje is een Dayton Audio SD215A-88.
"Een kist van 29 liter met deze poort: http://shop.speakerenco.nl/br-70-1
Getuned op ongeveer 41Hz met een bultje op 50-55Hz van 3dB (voor buitengebruik prima). -3dB ligt dan op ongeveer 36Hz (wat in mijn ervaring zeer prima is voor een kistradio - en de meeste muziek schijnt daar niet eens aan te komen)." Barrymossel
Deze versterker komt er aan gehangen, waarvoor het 100w mono kanaal voor de bovengenoemde setup is. http://www.ebay.com/itm/181768923286 Subje is een Dayton Audio SD215A-88.
:strip_exif()/u/584119/crop589caef995357_cropped.gif?f=community)
Ik kom met de standaard lengte van die BR poort (dus zonder inkorten) op bovenstaande.:
Kan iemand bevestigen of dit klopt en waarschijnlijk een goed resultaat geeft voordat ik er aan begin? hoe lang moet deze genoemde poort precies worden? Ik merk dat het configureren van Winisd toch iets te ingewikkeld voor mij is... ik kom op andere variabelen uit dus ik laat dat graag even over aan de pro's
"Een kist van 29 liter met deze poort: http://shop.speakerenco.nl/br-70-1
Getuned op ongeveer 41Hz met een bultje op 50-55Hz van 3dB (voor buitengebruik prima). -3dB ligt dan op ongeveer 36Hz (wat in mijn ervaring zeer prima is voor een kistradio - en de meeste muziek schijnt daar niet eens aan te komen)." Barrymossel
Deze versterker komt er aan gehangen, waarvoor het 100w mono kanaal voor de bovengenoemde setup is. http://www.ebay.com/itm/181768923286 Subje is een Dayton Audio SD215A-88.
:strip_exif()/u/2349/VU_icon.gif?f=community){kind=icon}
+1 Is wel precies het lastigste aan het gehele ontwerp
Wat dat betreft zou ik ook zeggen bouw een bestaand ontwerp zoals de halfinator. Alhoewel het bezwaar van speakers aan weerszijden snap ik wel. Als je alles aan 1 zijde plaatst, heb je in je filter wel weer een baffle step correctie nodig, anders gaat het heel iel klinken. Of je moet met je speler een beetje extra bas erin draaien, kan ook.
Detail:
[...]
Zal ik doen! Met de berekeningen was ik al bezig, filters is dus iets wat ik over het hoofd heb gezien. Weer iets om me in te verdiepen
Is wel precies het lastigste aan het gehele ontwerp Wat dat betreft zou ik ook zeggen bouw een bestaand ontwerp zoals de halfinator. Alhoewel het bezwaar van speakers aan weerszijden snap ik wel. Als je alles aan 1 zijde plaatst, heb je in je filter wel weer een baffle step correctie nodig, anders gaat het heel iel klinken. Of je moet met je speler een beetje extra bas erin draaien, kan ook.
[ Voor 99% gewijzigd door Jag op 10-07-2016 23:50 ]
:strip_exif()/u/355116/kopstoot.gif?f=community)
Beste Tweakers,
Ik ben momenteel bezig om ook mijn eigen kistradio in elkaar te zetten. Alles is bijna klaar, net voor ik hem dicht wilde lijmen ging ik nog één keer alles testen om er zeker van te zijn dat alles het deed en toen liep ik tegen een probleem aan.
Het probleem: Wanneer de versterker op de accu werkt schakelt de accusafe zichzelf uit bij een hoog volume doordat de spanning kennelijk onder die ~11,75 threshold van de accusafe komt. De accuspanning is onbelast 12.6V en het betreft een nieuwe lood accu van 12V en 7,2Ah.
Ik heb het niet heel ingewikkeld gemaakt. Hoe alles is aangesloten is heb ik even snel in Paint gemaakt om mijn verhaal te verduidelijken:
https://drive.google.com/...1eXdBWWM/view?usp=sharing
Voor de bluetooth module heb ik de bluetooth module 4.0 van accusafe.nl gebruikt en de accusafe is ook van accusafe.nl (joh!). De accusafe heb ik afzonderlijk getest en werkt zoals hij zou moeten. De versterker heb ik echter op Ebay gekocht (een TA2020), deze had ik gekocht toen ik nog niet het idee had er een kistradio er van te maken, maar gewoon te gebruiken als makkelijk mobiele versterker. Nu gebruikte ik deze niet zo vaak dus dacht deze te gebruiken voor mijn kistradio. Het betreft de volgende versterker: http://www.ebay.com/itm/C...1d287f:g:MEkAAOSwKtlWnLIG
Nu vind ik het vreemd dat de spanning zo erg inzakt bij hoge volumes waardoor de accusafe in de inactieve stand gaat. Ik kan dus niet op maximaal volume spelen op de batterij en je moet dus ook oppassen dat je hem dus niet te hard zet, anders valt hij uit. Erg irritant.
Hopelijk hebben jullie een idee waar het probleem zou kunnen zitten of een oplossing. Ik hoor het graag, ik wil hem namelijk graag dicht lijmen en gebruiken deze zomer.
Ik ben momenteel bezig om ook mijn eigen kistradio in elkaar te zetten. Alles is bijna klaar, net voor ik hem dicht wilde lijmen ging ik nog één keer alles testen om er zeker van te zijn dat alles het deed en toen liep ik tegen een probleem aan.
Het probleem: Wanneer de versterker op de accu werkt schakelt de accusafe zichzelf uit bij een hoog volume doordat de spanning kennelijk onder die ~11,75 threshold van de accusafe komt. De accuspanning is onbelast 12.6V en het betreft een nieuwe lood accu van 12V en 7,2Ah.
Ik heb het niet heel ingewikkeld gemaakt. Hoe alles is aangesloten is heb ik even snel in Paint gemaakt om mijn verhaal te verduidelijken:
https://drive.google.com/...1eXdBWWM/view?usp=sharing
Voor de bluetooth module heb ik de bluetooth module 4.0 van accusafe.nl gebruikt en de accusafe is ook van accusafe.nl (joh!). De accusafe heb ik afzonderlijk getest en werkt zoals hij zou moeten. De versterker heb ik echter op Ebay gekocht (een TA2020), deze had ik gekocht toen ik nog niet het idee had er een kistradio er van te maken, maar gewoon te gebruiken als makkelijk mobiele versterker. Nu gebruikte ik deze niet zo vaak dus dacht deze te gebruiken voor mijn kistradio. Het betreft de volgende versterker: http://www.ebay.com/itm/C...1d287f:g:MEkAAOSwKtlWnLIG
Nu vind ik het vreemd dat de spanning zo erg inzakt bij hoge volumes waardoor de accusafe in de inactieve stand gaat. Ik kan dus niet op maximaal volume spelen op de batterij en je moet dus ook oppassen dat je hem dus niet te hard zet, anders valt hij uit. Erg irritant.
Hopelijk hebben jullie een idee waar het probleem zou kunnen zitten of een oplossing. Ik hoor het graag, ik wil hem namelijk graag dicht lijmen en gebruiken deze zomer.
Dit topic is gesloten.
