Het Krat- en Kistradio Topic [Deel 19]

[Terrz]

lutkeveld schreef op woensdag 15 april 2015 @ 17:12:
Redelijk accurate gok voor elke klasse D versterker op vol volume met muziek is U/15Z*n met U=ingangsvoltage, Z= speaker impedantie/weerstand, n= aantal kanalen.

Zo trekt een TA2024 op 12v in 4 ohm ongeveer (12/(15*4)*2=) 0.4A

Dus voor een het door mij eerder genoemde sure bordje die 2x40W op 8 ohm (24V) kan leveren i.c.m de SD215 sub (8ohm) komen we op (24/(15*8)*2)= 0.4A.. Dat lijkt mij wel erg weinig

[wesleytjuh]

Bij 24V, dus dan zit je nog steeds op 10W gemiddeld. Waar dat bij een TA2024 en 8 ohm speakers ongeveer 1/4 is.

[lutkeveld]

Dit is waarom rekenen in watts handiger is

[wesleytjuh]

Exact

[Terrz]

lutkeveld schreef op woensdag 15 april 2015 @ 21:00:
Dit is waarom rekenen in watts handiger is

wesleytjuh schreef op woensdag 15 april 2015 @ 21:02:
Exact

Ik wacht geduldig tot mijn bestelde meter binnen is. Mijn multimeter heeft geen average functie helaas.

Heeft een zonnelader als deze zin? Of is dat weggegooid geld?

[Raz3r]

Hallo,

Ik zoek een versterker voor de SD215A. Ik gebruik nu de TA2024 (modded) maar ik wil net als Terrz de subwoofer meer power geven.
Rendement is voor mij geen probleem wegens het gebrek aan een accu. Wat is dan een goede versterker om de subwoofer meer power te geven?

Zelf zat ik te denken aan:
http://www.dx.com/nl/p/y1...module-93121#.VS7E3iHtlBc
of
http://www.dx.com/nl/p/2-...black-202721#.VS7FYCHtlBc

Wellicht weten jullie nog een betere optie

Alvast bedankt

[Terrz]

Raz3r schreef op woensdag 15 april 2015 @ 22:10:
Hallo,

Ik zoek een versterker voor de SD215A. Ik gebruik nu de TA2024 (modded) maar ik wil net als Terrz de subwoofer meer power geven.
Rendement is voor mij geen probleem wegens het gebrek aan een accu. Wat is dan een goede versterker om de subwoofer meer power te geven?

Zelf zat ik te denken aan:
http://www.dx.com/nl/p/y1...module-93121#.VS7E3iHtlBc
of
http://www.dx.com/nl/p/2-...black-202721#.VS7FYCHtlBc

Wellicht weten jullie nog een betere optie

Alvast bedankt

Dan zou ik gewoon de versterker nemen die ik eerder aandroeg: http://www.ebay.com/itm/2...ain_2&hash=item19d4ed18c3

[ Voor 8% gewijzigd door Terrz op 15-04-2015 22:48 ]

[Raz3r]

Terrz schreef op woensdag 15 april 2015 @ 22:48:
[...]


Dan zou ik gewoon de versterker nemen die ik eerder aandroeg: http://www.ebay.com/itm/2...ain_2&hash=item19d4ed18c3

Bedankt voor je reactie,
Wat ik vergeten ben te vermelden is dat ik graag 12v wil blijven behouden. Bij deze versterker heb ik dus ook de step-up converter nodig als ik het goed begrijp?

[JvS]

Dat heb je bij alleversterkers die meer vermogen moeten geven.

[Terrz]

Raz3r schreef op woensdag 15 april 2015 @ 22:54:
[...]


Bedankt voor je reactie,
Wat ik vergeten ben te vermelden is dat ik graag 12v wil blijven behouden. Bij deze versterker heb ik dus ook de step-up converter nodig als ik het goed begrijp?

Jup, op 12V ga je niet meer vermogen halen helaas.

[patrickkok]

maarten30 schreef op maandag 13 april 2015 @ 18:00:
[...]

maar is 't wat als upgrade van de TA2024?

Hij gaat wel harder dan de ta2024 maar volgens mij verbruikt die wel weer stroom

[wesleytjuh]

Niet op 12V

[Verwijderd]

Hallo,

Even een vraagje, ik heb een paar TA2024's en ik wil graag een 8 ohm uitgang creeeren. Nu kan een TA2024 niet gebridged worden, maar kan ik wel twee verschillende TA's in serie schakelen zodat er een 8 ohm uitgang ontstaat bij 30 watt?
Alvast bedankt.

Vr gr,
Tom

[wesleytjuh]

Er is niet zo iets als een 8 ohm uitgang eigenlijk. Een versterker heeft de mogelijkheid om bepaalde speakers aan te kunnen sturen zonder daarbij instabiel te raken, maar geen uitgangsweerstand. In het geval van een TA2024 is deze stabiel met 4 ohm of hoger. 8 ohm gaat dus prima op een TA2024, enkel heb je dan maar 8W per kanaal.
Wil je 30W kun je beter voor een 24V systeem gaan. Of natuurlijk gewoon 4 ohm speakers, dan heb je op 12V al 15W, en dat is eigenlijk ruim voldoende voor de meeste toepassingen.

JvS schreef op donderdag 16 april 2015 @ 15:53:
Of gewoon niet zo moeilijk doen over die 8watt. Ja het klinkt als weinig, maar nee het zal prima hard spelen.

Dit rondje wordt nu al zo vaak gemaakt

We zouden het bijna in de topicwarning kunnen meenemen

[ Voor 24% gewijzigd door wesleytjuh op 16-04-2015 16:25 ]

[JvS]

Of gewoon niet zo moeilijk doen over die 8watt. Ja het klinkt als weinig, maar nee het zal prima hard spelen.

Dit rondje wordt nu al zo vaak gemaakt

[Verwijderd]

Bedankt voor het antwoord, zal vanavond even wat proberen.

Het is de bedoeling dat er twee speakers op gaan draaien van 250 watt nominaal. Zou dit een beetje willen of is dit te lomp voor een ta2024?

[Android Wuppy]

maarten30 schreef op zondag 12 april 2015 @ 15:10:
Ik zit te denken deze bluetooth module in te bouwen (http://www.dx.com/p/blk-m...black-140765#.VSpt0vmsWNE)

iemand ervaringen?

Ik heb ook zo'n ding en ben een beetje stukgelopen, want het was een beetje te hoog gegrepen voor me. Je moet namelijk op een erg klein printplaatje gaan solderen. De afstand komt niet overeen met de standaard headers. Verder heb je nog best wat capacitors etc nodig.
Misschien pak ik het later weer op, want is wel tof als het werkt.

[wesleytjuh]

Eigenlijk is zo'n printje integreren onbegonnen werk zonder de juiste tools/ervaring/kennis. Alles is fine pitch en de condensators rondom de voeding lijnen moeten er zo dicht mogelijk op zitten. Meerdere per voeding. Verder zul je nog wat pinnen hoog/laag moeten trekken. Eigenlijk niet te doen zonder er een print omheen te bouwen.

[lutkeveld]

Als je er de goede print voor hebt valt het prima te doen, zelfs met mijn lompe Conrad budget bout. Maar draden aan zulk finepitch spul is inderdaad onbegonnen werk.

[maarten30]

dit versterkertje besteld : http://www.dx.com/nl/p/fx...ilver-205456#.VTAwtPmsWNE
volgens de beschrijving 2x50W
ik ben benieuwd of het wat is. ik laat het wel weten zodra hij binnen is.

[Terrz]

maarten30 schreef op vrijdag 17 april 2015 @ 00:00:
dit versterkertje besteld : http://www.dx.com/nl/p/fx...ilver-205456#.VTAwtPmsWNE
volgens de beschrijving 2x50W
ik ben benieuwd of het wat is. ik laat het wel weten zodra hij binnen is.

Heb je wel een boost converter dan? Want op 12V gaat deze versterker gewoon 2x15W leveren.
Zoiets als deze lijkt wel een goede te zijn: http://www.dx.com/nl/p/ca...-blue-206971#.VTC-IROsXcE


Bij de reviews staat iemand die 85% effiecientie heeft gemeten:

measured 85% while boosting 11.8 volts to 16.4 volts with a 5.3 Amp load.

[Verwijderd]

-

[ Voor 100% gewijzigd door Verwijderd op 17-04-2015 11:34 ]

[maarten30]

er is inderdaad ook een boost converter aangeschaft

[Terrz]

Zal er verschil zitten tussen deze step-up en deze? De eerste belooft >90% en de andere 85%

JvS schreef op donderdag 16 april 2015 @ 15:53:
Of gewoon niet zo moeilijk doen over die 8watt. Ja het klinkt als weinig, maar nee het zal prima hard spelen.

Dit rondje wordt nu al zo vaak gemaakt

Ja maar op luide/disco volumes gaat de sub clippen omdat ie aan 9W niet genoeg heeft

[ Voor 30% gewijzigd door Terrz op 17-04-2015 13:58 ]

[wesleytjuh]

Terrz schreef op vrijdag 17 april 2015 @ 13:50:
Zal er verschil zitten tussen deze step-up en deze? De eerste belooft >90% en de andere 85%

Ik vermoed bij het verzinnen van het rendement van de 1e, de maanstand anders was dan bij het verzinnen van het rendement van de 2e .

[ Voor 68% gewijzigd door wesleytjuh op 17-04-2015 15:49 ]

[maarten30]

Ik wil een volume indicator gaan maken voor in mijn kistradio.
nu wil ik het volgende gaan maken: YouTube: 10 LED volume control indidicator
ik heb het volgende gevonden: http://i59.tinypic.com/dljar9.png
als ik het goed heb moet er dus de voltage van het (audio)signaal door de potmeter en 12v voor de ledjes.
(dubbel lineaire potmeter)
of heb ik het totaal verkeerd?

Gr.

[ Voor 10% gewijzigd door maarten30 op 18-04-2015 01:47 ]

[Android Wuppy]

wesleytjuh schreef op donderdag 16 april 2015 @ 19:07:
Eigenlijk is zo'n printje integreren onbegonnen werk zonder de juiste tools/ervaring/kennis. Alles is fine pitch en de condensators rondom de voeding lijnen moeten er zo dicht mogelijk op zitten. Meerdere per voeding. Verder zul je nog wat pinnen hoog/laag moeten trekken. Eigenlijk niet te doen zonder er een print omheen te bouwen.

Ik was best ver gekomen. Zie de foto, maar uiteindelijk lukte het me niet om te pairen via bluetooth, waardoor het hele projekt een beetje zinloos werd :-)

https://onedrive.live.com...p4&v=3&ithint=photo%2cjpg

[ Voor 8% gewijzigd door Android Wuppy op 18-04-2015 16:19 ]

[wesleytjuh]

maarten30 schreef op zaterdag 18 april 2015 @ 01:26:
Ik wil een volume indicator gaan maken voor in mijn kistradio.
nu wil ik het volgende gaan maken: YouTube: 10 LED volume control indidicator
ik heb het volgende gevonden: http://i59.tinypic.com/dljar9.png
als ik het goed heb moet er dus de voltage van het (audio)signaal door de potmeter en 12v voor de ledjes.
(dubbel lineaire potmeter)
of heb ik het totaal verkeerd?

Gr.

De potmeter wordt enkel gebruikt om de gevoeligheid in te stellen. Dit kan dus gewoon een mono potmeter zijn. Of het een lineare of logaritmische potmeter is is afhankelijk van wat de datasheet vermeld, het kan zijn dat er intern al iets zit wat de gevoeligheid zo aanpast dat het mooi linear met de muziek mee loopt.
De 12V is inderdaad bedoeld om de LEDs + de chip te voeden.
Het audio signaal gaat gewoon op de audio input van de chip.

Android Wuppy schreef op zaterdag 18 april 2015 @ 08:37:
[...]

Ik was best ver gekomen. Zie de foto, maar uiteindelijk lukte het me niet om te pairen via bluetooth, waardoor het hele projekt een beetje zinloos werd :-)
[afbeelding]

Je foto werkt helaas niet

[ Voor 18% gewijzigd door wesleytjuh op 18-04-2015 10:58 ]

[maarten30]

wesleytjuh schreef op zaterdag 18 april 2015 @ 10:57:
[...]


De potmeter wordt enkel gebruikt om de gevoeligheid in te stellen. Dit kan dus gewoon een mono potmeter zijn. Of het een lineare of logaritmische potmeter is is afhankelijk van wat de datasheet vermeld, het kan zijn dat er intern al iets zit wat de gevoeligheid zo aanpast dat het mooi linear met de muziek mee loopt.
De 12V is inderdaad bedoeld om de LEDs + de chip te voeden.
Het audio signaal gaat gewoon op de audio input van de chip

Is het dan niet zo dat je een VU meter krijgt omdat het audiosignaal continue verschillende spanningen heeft?

hier de (werkende) foto van Android Wuppy

https://onedrive.live.com...p4&v=3&ithint=photo%2cjpg

[wesleytjuh]

Yep, dat is inderdaad wat je krijgt

Wat jij wilt als ik het goed begrijp is een volume instelling indicatie? Als ik het goed heb gebruik je een MaxAmp toch? Dat is wel makkelijk in dit geval. Dan gebruik je gewoon een stereo lineare potmeter. 1 kanaal sluit je aan op de MaxAmp om het volume te regelen, het andere kanaal gebruik je als input op het VU meter chipje. Verder gebruik je dan nog een extra potmeter die je gewoon intern in je kistradio houdt, welke je gebruikt om de gevoeligheid van de VU meter in te stellen.
Wel is het zo dat de VU meter 12V op zijn input waarschijnlijk niet zo leuk vind. Ik zou zelf een stereo lineare potmeter nemen en dan deze op beide kanalen exact zo aansluiten als je zou doen met een enkele lineare potmeter. Enkel de middelste poot anders, 1 daarvan gaat naar de MaxAmp zoals je met een enkele potmeter ook zou doen en 1 van de middelste poten gaat naar de input van de VU chip.

[ Voor 92% gewijzigd door wesleytjuh op 18-04-2015 12:05 ]

[maarten30]

wesleytjuh schreef op zaterdag 18 april 2015 @ 12:00:
Yep, dat is inderdaad wat je krijgt

Wat jij wilt als ik het goed begrijp is een volume instelling indicatie? Als ik het goed heb gebruik je een MaxAmp toch? Dat is wel makkelijk in dit geval. Dan gebruik je gewoon een stereo lineare potmeter. 1 kanaal sluit je aan op de MaxAmp om het volume te regelen, het andere kanaal gebruik je als input op het VU meter chipje. Verder gebruik je dan nog een extra potmeter die je gewoon intern in je kistradio houdt, welke je gebruikt om de gevoeligheid van de VU meter in te stellen.
Wel is het zo dat de VU meter 12V op zijn input waarschijnlijk niet zo leuk vind. Ik zou zelf een stereo lineare potmeter nemen en dan deze op beide kanalen exact zo aansluiten als je zou doen met een enkele lineare potmeter. Enkel de middelste poot anders, 1 daarvan gaat naar de MaxAmp zoals je met een enkele potmeter ook zou doen en 1 van de middelste poten gaat naar de input van de VU chip.

Bedankt voor de goede uitleg!

[Android Wuppy]

maarten30 schreef op zaterdag 18 april 2015 @ 11:38:
[...]

hier de (werkende) foto van Android Wuppy
https://onedrive.live.com...p4&v=3&ithint=photo%2cjpg

Thanks! (link aangepast)

[Terrz]

wesleytjuh schreef op vrijdag 17 april 2015 @ 15:48:
[...]


Ik vermoed bij het verzinnen van het rendement van de 1e, de maanstand anders was dan bij het verzinnen van het rendement van de 2e .

Bedankt . Toch maar een NL step-up converter dan.

Android Wuppy schreef op zaterdag 18 april 2015 @ 08:37:
[...]

Ik was best ver gekomen. Zie de foto, maar uiteindelijk lukte het me niet om te pairen via bluetooth, waardoor het hele projekt een beetje zinloos werd :-)

https://onedrive.live.com...p4&v=3&ithint=photo%2cjpg

Het betere bak en braadwerk zie ik . Jammer dat je 'm niet aan de praat hebt gekregen. Maar goed alles is zo klein dat het haast onmogelijk is om goed te solderen zonder het juiste gereedschap & ervaring.

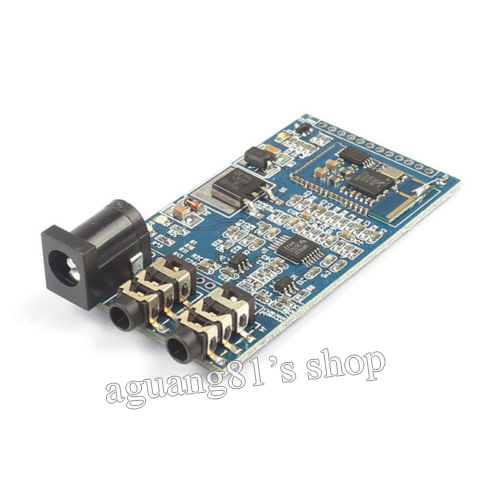

Is het handiger om gewoon een sure bluetooth module aan te schafffen? Deze heb ik ook en werkt perfect .

[BiggyBossB]

Iemand die weet of dit goede accu´s zijn? Heb het dan over de 5/6ah variante?

[nitro]

Zijn wel leuke prijsjes, als ze nieuw zijn dus niet gebruikt gewoon doen, kan niet zoveel mis zijn met een gelaccu, zijn allemaal hetzelfde.

BiggyBossB schreef op maandag 20 april 2015 @ 13:58:
Iemand die weet of dit goede accu´s zijn? Heb het dan over de 5/6ah variante?
[afbeelding]

[BiggyBossB]

EastWarez schreef op maandag 20 april 2015 @ 20:33:
Zijn wel leuke prijsjes, als ze nieuw zijn dus niet gebruikt gewoon doen, kan niet zoveel mis zijn met een gelaccu, zijn allemaal hetzelfde.


[...]

Zijn het gel accu's?

[Aapenootjes]

Dat betwijfel ik, zeker aangezien ze het hebben over een "easy fill pakket" terwijl je gel accu's niet bij kan vullen.

[maarten30]

Aapenootjes schreef op dinsdag 21 april 2015 @ 14:41:
Dat betwijfel ik, zeker aangezien ze het hebben over een "easy fill pakket" terwijl je gel accu's niet bij kan vullen.

maar wel weer onderhoudsvrij

[nitro]

Dan zijnt geen gel accus
Het "onderhoudsvrij" en "easy fill pakket" werkt elkaar een beetje tegen btw, ik zie onderhoudsvrij als dat je hem NIET bij hoeft te vullen...

Aapenootjes schreef op dinsdag 21 april 2015 @ 14:41:
Dat betwijfel ik, zeker aangezien ze het hebben over een "easy fill pakket" terwijl je gel accu's niet bij kan vullen.

[ Voor 21% gewijzigd door nitro op 21-04-2015 17:28 ]

[Harrstein]

BiggyBossB schreef op maandag 20 april 2015 @ 13:58:
Iemand die weet of dit goede accu´s zijn? Heb het dan over de 5/6ah variante?
[afbeelding]

Is deze nog wel bij de van cranebroek te koop? Het is immers een aanbieding van een maand geleden

[BiggyBossB]

Harrstein schreef op donderdag 23 april 2015 @ 10:59:
[...]


Is deze nog wel bij de van cranebroek te koop? Het is immers een aanbieding van een maand geleden

Zijn er nog Kom er nog regelmatig.

[Zuluman]

Ik ben zo goed als klaar met mijn XXL Boomcase. Ik heb even een TDA7498 6x100 watt class-d amp geprobeerd met een 36V-350 watt voeding maar dat was teveel van het goede. Met de gain op zijn laagste ging ie al gauw over zijn max. Speakers vervangen vondt ik te ver gaan. ik heb weer 3 stuks TA2024 van sure ingebouwd. Ik ben nu bezig een standaard te maken waar ie op kan staan. De tweeters moeten nog ingefreesd worden net als de woofers. En ter platse van de el-cheapo mps module komt een paneel. met potmeter input en bluetooth module. ik zit te denken om een raspberry pi te gebruiken met een schermpje de amp met voeding heb ik te koop gezet op V&A

[Verwijderd]

Mijn kistje so far!
Afwachten wanneer de volgende chinese container in België arriveert...















De batterijmeting is binnen!

[ Voor 6% gewijzigd door Verwijderd op 24-04-2015 16:46 ]

[Terrz]

Verwijderd schreef op donderdag 23 april 2015 @ 23:21:
Mijn kistje so far!
Afwachten wanneer de volgende chinese container in België arriveert...

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

Ziet er super strak uit! Dit word de 'dwaalkist' voor op festival campings toch? Rond dwalen als je nog niet kan/wil slapen op zoek naar mede festivalgangers met plafonddienst?

Wat voor speakertjes komen er in? En je had de behuizing berekend toch?

[Evertman]

Hallo,

Ik heb een heel klein vraagje, hoe moet ik de mp3-module, de versterker en de 5V usb uitgang aansluiten op een accusafe?

Alvast bedankt.

[ Voor 26% gewijzigd door Evertman op 24-04-2015 14:53 ]

[Verwijderd]

Klopt! Da's de dwaalkist
Is (helaas) niet berekend.
Komen 4 faitalpro 3" 40w 8ohm per 2 in serie in, met in t midden een 6" lage tonen speaker. Die zal een beetje een krap volume achter zich krijgen. Maar de formfactor is een belangrijk punt voor mij.
Kan niet wachten tot alle onderdelen binnen zijn.

[lutkeveld]

Beetje onnodig die 4 Faitals. Dat kan de sub toch niet bijhouden en kost alleen maar geld en kastinhoud.
Ik zou twee 8 ohm Faitals parallel op 1 kanaal doen en highpassen, de sub op het andere kanaal en lowpassen.

Welke sub gebruik je?

[Verwijderd]

lutkeveld schreef op vrijdag 24 april 2015 @ 16:47:
Beetje onnodig die 4 Faitals. Dat kan de sub toch niet bijhouden en kost alleen maar geld en kastinhoud.
Ik zou twee 8 ohm Faitals parallel op 1 kanaal doen en highpassen, de sub op het andere kanaal en lowpassen.

Welke sub gebruik je?

Ik heb een 4x100w op 4ohm versterker, dus ik gebruik 2 kanalen voor de fatails, 1 voor de sub (2 als iemand me kan zeggen of en hoe ik ze kan bridgen (Sure electronics)

sub is een CPA 6 - 75 WM 8 Ω (inderdaad, helaas een 8ohm) die ik nog heb van een vorig project.
eventueel kan ik ook een sub driver gebruiken uit een oude home cinema, 5" 30Wrms 4ohm ... maar geen idee hoe en of dat zou werken. zou de kist in ieder geval een pak lichter maken

[lutkeveld]

Waardeloze keuzes. Sorry, maar dit kan veel beter.
Die sub is amper een sub te noemen. Komt geen fatsoenlijk laag uit, zelfs niet in een bassreflex.
Je bent uit op een lichte kist, maar gaat voor een 24V setup?
Je neemt vier Faitals en zet ze dan ook nog eens in serie?
Mooie kist, dat wel.

Als je acceptabel geluid wilt kan je beter een paar design veranderingen maken.
Je kan natuurlijk doorgaan, maar zou het zonde vinden om je geld uit te zien geven aan een matig eindresultaat.

[Verwijderd]

lutkeveld schreef op vrijdag 24 april 2015 @ 17:40:
Waardeloze keuzes. Sorry, maar dit kan veel beter.
Die sub is amper een sub te noemen. Komt geen fatsoenlijk laag uit, zelfs niet in een bassreflex.
Je bent uit op een lichte kist, maar gaat voor een 24V setup?
Je neemt vier Faitals en zet ze dan ook nog eens in serie?
Mooie kist, dat wel.

Dankje, mijn eerste fatsoenlijke hout-projectje
Het gaat om een 15V setup

Als je acceptabel geluid wilt kan je beter een paar design veranderingen maken.
Je kan natuurlijk doorgaan, maar zou het zonde vinden om je geld uit te zien geven aan een matig eindresultaat.

De faitals heb ik al, via ebay gekocht als setje van 4.
Ik bedoel trouwens parrallel, om 4ohm te krijgen per kanaal foutje van de firma
, de subs had ik ook al in huis ... voor mij is dit de "goedkoopste" oplossing want het ligt hier te bestoffen..

Dat het niet de ideaalste setup is weet ik ook.
Wat kan je me dan aanraden met de onderdelen die ik al heb?
Een andere sub speaker kopen die meer geschikt is is 't enige dat ik nog zou zien zitten als die een beetje budgetvriendelijk te vinden is.

Heb ook nog een 2.1 hongXing HX168AH amp liggen... moest dat helpen...

[ Voor 5% gewijzigd door Verwijderd op 24-04-2015 17:54 ]

[lutkeveld]

Hoe kom je bij 15V dan?

Mijn voorstel zou zijn:
-De twee Faitals parallel op een kanaal in 1 liter elk. Hoogdoorlaatfilter op bafflestep frequentie
-De sub op het andere kanaal in het resterende volume (hoeveel is dat?), Laagdoorlaatfilter op bafflestepfrequentie.

Bafflestep is het fenomeen waar de golflengte van het geluid te lang wordt om door de kist weerkaatst te worden. Je 'verliest' dan bas omdat het om je kist heen vouwt en ook naar achter afstraalt ipv alleen naar voren. Door te crossen rond deze frequentie en de mids omlaag te brengen heb je een best rechte response.

Filters aanpassen is een kwestie van een paar condensators plaatsen/vervangen.
Door de gain aan te passen per kanaal kan je de sub en mids in balans brengen.
De faitals zullen waarschijnlijk iets te hard gaan, dus de gain van dat kanaal moet iets naar beneden zodat het geluid niet schel zal zijn. Kwestie van een weerstandje verhogen.

[Verwijderd]

lutkeveld schreef op vrijdag 24 april 2015 @ 18:11:
Hoe kom je bij 15V dan?

Mijn voorstel zou zijn:
-De twee Faitals parallel op een kanaal in 1 liter elk. Hoogdoorlaatfilter op bafflestep frequentie
-De sub op het andere kanaal in het resterende volume (hoeveel is dat?), Laagdoorlaatfilter op bafflestepfrequentie.

Bafflestep is het fenomeen waar de golflengte van het geluid te lang wordt om door de kist weerkaatst te worden. Je 'verliest' dan bas omdat het om je kist heen vouwt en ook naar achter afstraalt ipv alleen naar voren. Door te crossen rond deze frequentie en de mids omlaag te brengen heb je een best rechte response.

Filters aanpassen is een kwestie van een paar condensators plaatsen/vervangen.
Door de gain aan te passen per kanaal kan je de sub en mids in balans brengen.
De faitals zullen waarschijnlijk iets te hard gaan, dus de gain van dat kanaal moet iets naar beneden zodat het geluid niet schel zal zijn. Kwestie van een weerstandje verhogen.

Wow dankje voor deze heldere info!
Ik kom aan 14,8V doordat ik li-ion cellen ga gebruiken, 8P4S met een laad/ontlaad printje.

Ik moet de indelingen nog maken om de faitals van de sub te scheiden.
Voor de sub gaat er hooguit een 3,5liter over blijven.
De faitals zullen per 2 in een 1liter ruimte moeten aangezien ik gee 4liter kan voorzien en dan nog over houden voor de sub (die ook wel wat volume kan gebruiken, echter geen idee hoeveel)

De sub krijgt op zijn kanaalingang een voorversterkertje met een variabele crossover en volume regeling erin (printje heb ik ook al)
hoogste low cut punt van 't ding is 215Hz als ik me niet vergis.
De Fs van de faitals is 110Hz.
Maar wil dus de high pass op 200Hz ongeveer hebben?

Ik weet het 't is allemaal krapjes!
Kan ik beter 2 faitals er uit laten dan ? zodat ze elk wel die liter krijgen die ze nodig hebben?
Dan zit ik wel terug op 8ohm.. en heb ik van die vermogen weerstanden nodig om de impedantie terug op 4 te krijgen neem ik aan... puur energie verlies aan warmte
Of kan het helpen om het evenwicht beter te krijgen en de versterker TOCH te belasten met 8ohm ipv de voorgeschreven 4ohm ?

Ik ben geen held in electronica

[ Voor 7% gewijzigd door Verwijderd op 24-04-2015 19:30 ]

[wesleytjuh]

Neuh, je kan prima gewoon de versterker met 8 ohm belasten, geen enkel probleem . Het enige nadeel daarvan is dat je minder vermogen beschikbaar heb per speaker omdat je maar "de helft" gebruikt.
Versterker wordt er wel wat zuiniger van .

Bedankt je trouwens wel dat je met een 4S li-ion pack met een spanning van 16.8V zit wanneer vol.

[lutkeveld]

8P? Wil je een maand zonder stopcontact ofzo .

3.5 liter ga je echt niks nuttigs mee bereiken. Op de foto ziet hij er veel groter uit. Wat zijn de totale afmetingen? Misschien is het een idee om de electronica bij het sub compartiment in te doen ipv een apart compartiment? Dan heb je een behoorlijk significante volumewinst.

Of alles over hoop te halen en een woofer+tweeter setup te doen, maar dat is weer zonde van de faitals die je besteld hebt.

Crossover frequentie zou ik dus op de bafflestep frequentie doen. Die is te berekenen door 380 115 te delen door de breedte van de kist in meters.

[Verwijderd]

wesleytjuh schreef op vrijdag 24 april 2015 @ 19:35:
Neuh, je kan prima gewoon de versterker met 8 ohm belasten, geen enkel probleem . Het enige nadeel daarvan is dat je minder vermogen beschikbaar heb per speaker omdat je maar "de helft" gebruikt.
Versterker wordt er wel wat zuiniger van .

Bedankt je trouwens wel dat je met een 4S li-ion pack met een spanning van 16.8V zit wanneer vol.

Oké, bedankt voor de tip!
Een aantal onderdelen gaan op 12V DC werken via een constant voltage/current step down converter.
De amp vind alles tussen de 12 en 30V DC leuk, dus 16,8 komt zelfs beter uit lijkt me?

[wesleytjuh]

Yep voor de versterker enkel maar beter .

Goed dat je voor de rest iig een step down converter gebruikt.

[wesleytjuh]

lutkeveld schreef op vrijdag 24 april 2015 @ 19:38:
8P? Wil je een maand zonder stopcontact ofzo .

3.5 liter ga je echt niks nuttigs mee bereiken. Op de foto ziet hij er veel groter uit. Wat zijn de totale afmetingen? Misschien is het een idee om de electronica bij het sub compartiment in te doen ipv een apart compartiment? Dan heb je een behoorlijk significante volumewinst.

Of alles over hoop te halen en een woofer+tweeter setup te doen, maar dat is weer zonde van de faitals die je besteld hebt.

Crossover frequentie zou ik dus op de bafflestep frequentie doen. Die is te berekenen door 380 te delen door de breedte van de kist in meters.

Is het niet 115 gedeeld door de breedte in meters?

[lutkeveld]

Klopt, had de formule in feet ipv meters te pakken ;p

[Verwijderd]

lutkeveld schreef op vrijdag 24 april 2015 @ 19:38:
8P? Wil je een maand zonder stopcontact ofzo .

3.5 liter ga je echt niks nuttigs mee bereiken. Op de foto ziet hij er veel groter uit. Wat zijn de totale afmetingen? Misschien is het een idee om de electronica bij het sub compartiment in te doen ipv een apart compartiment? Dan heb je een behoorlijk significante volumewinst.

Of alles over hoop te halen en een woofer+tweeter setup te doen, maar dat is weer zonde van de faitals die je besteld hebt.

Crossover frequentie zou ik dus op de bafflestep frequentie doen. Die is te berekenen door 380 115 te delen door de breedte van de kist in meters.

Het zijn cellen uit china, dus ik neem 't zeker voor het onzekere en hij moet echt lelijk lang mee kunnen gaan met een zo minimaal mogelijk gewicht

Inderdaad zou ik liefst de schattige faitals gebruiken
Dat is inderdaad geen slecht plan, en goed mogelijk.
Mijn tussenwand is al gelijmd, maar met een kroonboor kan ik deze wel minimaliseren zonder veel stevigheid te verliezen of de boel terug open te moeten breken.

V.A.


R.Z.A.

[lutkeveld]

Cellen uit china is een no-go. Je zult maar liggen slapen en je tent fikt af vanwege een laag kwaliteit celletje. *mompelt iets over wet van Murphy*

Sowieso koop je gebakken lucht, de typische chinacel haalt geeneens de helft van zijn geclaimde capaciteit.
Ga lekker met Panasonic of Samsung cellen, die zijn nog geeneens zo duur bij Nkon.nl

Meer cellen = meer voltage = meer output = meer verbruik. Hoeveel uur moet hij mee gaan op een lading?

Ik weet niet hoe je rekent, maar volgens jou blijft er 3.5L over voor de sub in een behuizing van 23 liter totaal?

Ik zou die tussenwand er uit slopen en de electronica bij de sub in pakken. Kijk maar eens rond naar opties van Mission, Visaton of Dayton.

[Verwijderd]

lutkeveld schreef op vrijdag 24 april 2015 @ 20:20:
Cellen uit china is een no-go. Je zult maar liggen slapen en je tent fikt af vanwege een laag kwaliteit celletje. *mompelt iets over wet van Murphy*

Sowieso koop je gebakken lucht, de typische chinacel haalt geeneens de helft van zijn geclaimde capaciteit.
Ga lekker met Panasonic of Samsung cellen, die zijn nog geeneens zo duur bij Nkon.nl

Meer cellen = meer voltage = meer output = meer verbruik. Hoeveel uur moet hij mee gaan op een lading?

Ik weet niet hoe je rekent, maar volgens jou blijft er 3.5L over voor de sub in een behuizing van 23 liter totaal?

Ik zou die tussenwand er uit slopen en de electronica bij de sub in pakken. Kijk maar eens rond naar opties van Mission, Visaton of Dayton.

Ik weet dat ze niet altijd even betrouwbaar zijn, inderdaad eens kijken naar betere cellen.
Momenteel zijn deze onderweg.. had me vergist in vorige post, heb uiteindelijk 4 van deze besteld. 6P4S dus

In feite heb ik me niet bezig gehouden met berekenen hoe lang ik kan spelen etc... zo lang mogelijk naargelang wat er aanvaardbaar aan gewicht in de kist moet (en ruimte)


Een pack maken d.m.v. bijvoorbeeld deze houders en 16 van deze cellen zou me een deftig resultaat moeten kunnen bieden?
Kwestie van eventueel makkelijk defecte cellen te verwisselen...
Soldeer modellen zijn natuurlijk ook een optie (compacter)
Mijn budget voor de accu ligt rond de €60 aangezien dat toch wel het hart van een mobiele boombox is op een festival (naast dat hij een beetje goed klinkt natuurlijk!)
Dus dat kan mits wat marge wel lukken

[ Voor 19% gewijzigd door Verwijderd op 24-04-2015 21:08 ]

[maarten30]

Ik heb een probleem met het laden van mijn mobiel tijdens het afspelen van muziek. Er is dan een irritant geluid aanwezig wat de muziek overtreft. De versterker en de mobiellader zitten beide op dezelfde spanningsbron wat het probleem geeft. Is dit op te lossen?

gr.

[barrymossel]

Heb het ook in m'n bol gekregen en wil ook eens een poging doen tot het maken van een kratradio. Mijn idee is als volgt:

• Radio op basis van Kodi op een Rasbperry Pi verbonden via wifi aan telefoon (hotspot) en USB stick
• Touchscreen: http://www.ebay.com/itm/121225142642
• Nog even aan het denken over een DAC
• TA2024 en twee 13 cm autospeakers

Nu vraag ik me af wat het beste is m.b.t. accu. Een Li-Ion accu lijkt mij het makkelijkste (geen accubeveiliging?) en goedkoopste. Volgens mij trekt alles bovenstaand best wat stroom, dus vraag me af of het überhaupt mogelijk is en of dit wel handig is.
In principe zal hij voornamelijk aangesloten worden aan een normale voeding, maar vind het wel leuk als hij een paar uur op de accu kan spelen (scherm kan dan uit).

[Verwijderd]

Kan ik 2 verschillende ta2024's schakelen om meer vermogen te creeeren? Bij speakers van 200 watt aangesloten op een ta2024 gaan de speakers naarmate het volume iets harder gaat kraken.

Bij voorbaat dank.

[Jag]

nee

[MB113]

Verwijderd schreef op zondag 26 april 2015 @ 16:11:
Kan ik 2 verschillende ta2024's schakelen om meer vermogen te creeeren? Bij speakers van 200 watt aangesloten op een ta2024 gaan de speakers naarmate het volume iets harder gaat kraken.

Bij voorbaat dank.

Over welke speakers gaat het dan? 200 W is allemaal leuk en aardig, maar zegt verder niet zo veel.
Doen de speakers dit ook op een andere versterker? Zo ja, speakers of bekabeling kaduuk. Te weinig vermogen vanuit de versterker lijkt me ontzettend sterk dat dat de oorzaak is.

[Jag]

Na ja als het kraakt is het meestal dat de versterker clipt. Dan heb je dus het einde bereikt. Kortom ietsjes zachter zetten. Als dat niet hard genoeg is moet je of minder eqen, of efficiëntere speakers kopen....

[barrymossel]

Is er überhaupt iemand die een kratradio met RPi en scherm heeft gebouwd?

[bambinodekat]

Vandaag is het TA2024 bordje en de lood-accu-lader aangekomen uit China.
Nu nog een lood-accu en het bouwen kan beginnen.

Hoeveel trekt zo'n TA2024 bordje eigenlijk?

[wesleytjuh]

Ongeveer 400-500mA op maximum volume. Is grotendeels afhankelijk van het type muziek, en hoeveel je hem laat vervormen. Met gemiddelde muziek zonder vervorming zou je theoretisch zo'n 350mA verbruik hebben.

[Verwijderd]

MB113 schreef op zondag 26 april 2015 @ 16:29:
[...]

Over welke speakers gaat het dan? 200 W is allemaal leuk en aardig, maar zegt verder niet zo veel.
Doen de speakers dit ook op een andere versterker? Zo ja, speakers of bekabeling kaduuk. Te weinig vermogen vanuit de versterker lijkt me ontzettend sterk dat dat de oorzaak is.

Ik zal even wat specifieker zijn. Ik heb het geprobeerd met een setje JBL TLX5000 speaker met een nominaal vermogen van 150 watt. Deze gingen nog wel redelijk hard op de TA2024 maar het klonk voor geen meter. Ik heb het ook geprobeerd met een set dap pro speakers met een nominaal vermogen van 250 watt maar deze gingen al vrij snel kraken, je kon nog op normaal niveau met elkaar praten toen ze gingen kraken.
Op andere versterkers die gewoon op 230v draaien gaan de speakers wel gewoon goed met dezelfde bekabeling.
Heb net ook nog geprobeerd met een set skytec speakers van max 200 watt, dit wil wel maar zoals de verwachting al was slaat de kwaliteit van het geluid helemaal nergens op.. Het wil dan wel weer hard, dat wel.
Maar het is dus niet mogelijk om de uitgangen van twee verschillende ta's in serie te schakelen?

gr Tom

[Terrz]

Verwijderd schreef op dinsdag 28 april 2015 @ 12:29:
[...]


Ik zal even wat specifieker zijn. Ik heb het geprobeerd met een setje JBL TLX5000 speaker met een nominaal vermogen van 150 watt. Deze gingen nog wel redelijk hard op de TA2024 maar het klonk voor geen meter. Ik heb het ook geprobeerd met een set dap pro speakers met een nominaal vermogen van 250 watt maar deze gingen al vrij snel kraken, je kon nog op normaal niveau met elkaar praten toen ze gingen kraken.
Op andere versterkers die gewoon op 230v draaien gaan de speakers wel gewoon goed met dezelfde bekabeling.
Heb net ook nog geprobeerd met een set skytec speakers van max 200 watt, dit wil wel maar zoals de verwachting al was slaat de kwaliteit van het geluid helemaal nergens op.. Het wil dan wel weer hard, dat wel.
Maar het is dus niet mogelijk om de uitgangen van twee verschillende ta's in serie te schakelen?

gr Tom

Versterkers op 230V hebben ook veel meer vermogen dan een TA2024. Die geeft met 4ohm speakers 2x 15W en met 8ohm speakers 2x 9W.

Je moet dus of speakers nemen met een hogere gevoeligheid of een step-up converter + ander versterkerbordje nemen die meer vermogen geeft.

wesleytjuh schreef op maandag 27 april 2015 @ 23:02:
Ongeveer 400-500mA op maximum volume. Is grotendeels afhankelijk van het type muziek, en hoeveel je hem laat vervormen. Met gemiddelde muziek zonder vervorming zou je theoretisch zo'n 350mA verbruik hebben.

Ik heb mijn boombox(2x TA2024 + caliber crossover + bluetooth bordje) gemeten met zo'n watt-meter uit china. Op normaal volume zit het verbruik op zo'n 800ma, op standje disco gaat het richting de 1.5A.

[ Voor 17% gewijzigd door Terrz op 28-04-2015 12:56 ]

[lutkeveld]

Gemiddeld of piek?

[lutkeveld]

Er zwerft een nieuw BT bordje rond op eBay: http://www.ebay.com/itm/171735628530
BT4.0+EDR en A2DP, CSR 8645 chipje
6-24V input via LM317 met polariteit protectie.
DRV632 line driver, 2V output. Kan dus met een unmodded TA2024 gebruikt worden.

Voor slechst $12.89. Heb er net eentje besteld.

[wesleytjuh]

Terrz schreef op dinsdag 28 april 2015 @ 12:53:
[...]


Versterkers op 230V hebben ook veel meer vermogen dan een TA2024. Die geeft met 4ohm speakers 2x 15W en met 8ohm speakers 2x 9W.

Je moet dus of speakers nemen met een hogere gevoeligheid of een step-up converter + ander versterkerbordje nemen die meer vermogen geeft.


[...]


Ik heb mijn boombox(2x TA2024 + caliber crossover + bluetooth bordje) gemeten met zo'n watt-meter uit china. Op normaal volume zit het verbruik op zo'n 800ma, op standje disco gaat het richting de 1.5A.

lutkeveld schreef op dinsdag 28 april 2015 @ 13:06:
Gemiddeld of piek?

Inderdaad, is dat gemiddeld genomen over zeg, 15 minuten muziek?

lutkeveld schreef op dinsdag 28 april 2015 @ 13:35:
Er zwerft een nieuw BT bordje rond op eBay: http://www.ebay.com/itm/171735628530
BT4.0+EDR en A2DP, CSR 8645 chipje
6-24V input via LM317 met polariteit protectie.
DRV632 line driver, 2V output. Kan dus met een unmodded TA2024 gebruikt worden.

Voor slechst $12.89. Heb er net eentje besteld.
[afbeelding]

Bizar goedkoop weer . Vraag me af of zo'n CSR chip dan fake is. Mooi bordje wel hoor .

[lutkeveld]

Zijn er fake CSR chips?. Die bordjes haal je in bulk (50-100) voor een dollar of 4-5 van AliExpress. Volgens mij is dat allemaal wel legit. CSR verkoopt alleen per 2k op reels. Geen idee hoeveel die chips dan per stuk kosten, heb gister een opvraag gedaan maar nog geen reactie (grote kans dat die ook nooit komt ;p).

Er valt trouwens erg veel te doen met die chips. Zit een DSP in, codenaam Kalimba, met de optie voor oa.a. multi-band EQ en diverse enhancement trucjes. MIC inputs met noise/echo annulering, complete li-ion lader, LED driver, AUX inputs, meerdere GPIO pins. Dat is nog maar een greep uit de featureset.

Die BlueCore5 chips bezetten een groot deel van de markt, maar volgens mij worden de features lang niet optimaal benut. Algemene beschrijving van de CSR86xx chips staat wel online, datasheet dus niet. Complete usermanual van de Kalimba wel.

[wesleytjuh]

Zou goed kunnen dat het fake ICs zijn met enkel bluetooth en dergelijke. Ik weet dat CSR chips via de reguliere kanalen voor ongeveer ~10 dollar te koop zijn. Tuurlijk, bij hogere aantallen zakt dat nog wat, maar zo ver dat je het geheel voor 5 dollar kunt verkopen? Ik heb er mijn twijfels bij

Leuke ICs ook, met de hand plaatsen kun je wel vergeten .

[ Voor 9% gewijzigd door wesleytjuh op 28-04-2015 14:37 ]

[lutkeveld]

0.4mm pitch QFN. Kan dat echt helemaal niet met een vaste hand en goede reflow station? Maarja, pick and placer is natuurlijk veel sneller en accurater. Als je een reel van 2k koopt ga je dat toch niet met de hand doen

Daarom zijn die modules wel handig, 1.3mm pitch is veel beter te doen. In hoeveelheden van honderd ook stukken toegankelijker voor kleinere bedrijven en startups. Enorm nadeel is weinig tot geen documentatie, gebrek aan garantie en geen bedrijf om op terug te vallen. Voor de documentatie moet je dan maar vertrouwen op de (waarschijnlijk uitgelekte) datasheets die je in de uithoeken van het internet kan vinden.

Als ze ~10 dollar per stuk zijn is 5 dollar voor zo'n bordje wel verdacht ;p. Misschien inderdaad een nepperd met alleen de core features.

[maarten30]

ik heb een kratradio met sigarettenaansteker, nu heb ik het probleem dat als ik mijn mobiel oplaad tijdens het afspelen van muziek dat de muziek enorm hard stoort, zo hard dat je bijna niet meer naar de muziek kan luisteren. de verserker en de sigarettenaansteker zitten op dezelfde (Pb) accu.

[lutkeveld]

Ground loop isolator er tussen. Ebay heeft ze wel.

[wesleytjuh]

lutkeveld schreef op dinsdag 28 april 2015 @ 14:55:
0.4mm pitch QFN. Kan dat echt helemaal niet met een vaste hand en goede reflow station? Maarja, pick and placer is natuurlijk veel sneller en accurater. Als je een reel van 2k koopt ga je dat toch niet met de hand doen

Daarom zijn die modules wel handig, 1.3mm pitch is veel beter te doen. In hoeveelheden van honderd ook stukken toegankelijker voor kleinere bedrijven en startups. Enorm nadeel is weinig tot geen documentatie, gebrek aan garantie en geen bedrijf om op terug te vallen. Voor de documentatie moet je dan maar vertrouwen op de (waarschijnlijk uitgelekte) datasheets die je in de uithoeken van het internet kan vinden.

Als ze ~10 dollar per stuk zijn is 5 dollar voor zo'n bordje wel verdacht ;p. Misschien inderdaad een nepperd met alleen de core features.

Zat meer naar de BGA variant te kijken . Maar 0.4mm QFN (VQFN dus eigenlijk) is ook al een serieus fijne pitch. Dat is, te doen, maar daar is alles mee gezegd. Dan leen ik liever even de pick and place .

[Verwijderd]

Terrz schreef op dinsdag 28 april 2015 @ 12:53:
[...]


Versterkers op 230V hebben ook veel meer vermogen dan een TA2024. Die geeft met 4ohm speakers 2x 15W en met 8ohm speakers 2x 9W.

Je moet dus of speakers nemen met een hogere gevoeligheid of een step-up converter + ander versterkerbordje nemen die meer vermogen geeft.

Dat snap ik ook, maar ik zou graag willen weten of het mogelijk is om de uitgangen van twee ta's in serie te schakelen om meer vermogen te creeëren, voordat ik dit zelf probeer en mn ta's naar de maan zijn. Ik weet dat je de uitgangen van 1 ta niet kan bridgen maar ik dacht misschien kan het wel van twee verschillende ta's.

gr Tom

[Acolyte57]

lutkeveld schreef op dinsdag 28 april 2015 @ 13:35:
Er zwerft een nieuw BT bordje rond op eBay: http://www.ebay.com/itm/171735628530
BT4.0+EDR en A2DP, CSR 8645 chipje
6-24V input via LM317 met polariteit protectie.
DRV632 line driver, 2V output. Kan dus met een unmodded TA2024 gebruikt worden.
Voor slechst $12.89. Heb er net eentje besteld.
[afbeelding]

Ooh, looks good. Volgens de ebay link is die middelste jack een audio-in, kan ik 'm dan inbouwen en de externe audiojack die ik hiervoor gebruikte (had nog geen BT bordje) daarop aansluiten, zodat ik geen schakelaar meer nodig heb om tussen BT of bekabelde ingang te switchen?

[lutkeveld]

Acolyte57 schreef op dinsdag 28 april 2015 @ 15:55:
Ooh, looks good.

Jup. Heb dat ook met mijn bordjes (KRC-86B). Echt ideaal. Line-in word automatisch onderbroken zodra je je BT device connect.

[wesleytjuh]

Zit dat in die CSR ingebouwd? Of met een externe analoge switch?

[lutkeveld]

Van de CSR8645 product pagina:

Key features:
...
-Wired Audio & Full USB Support
...

Zit dus ingebakken denk ik. Weet ook niet hoe je dat extern zou moeten aanpakken; hij ontkoppelt AUX namelijk al zodra er een verbinding is, niet als er pas een signaal is.

[Acolyte57]

lutkeveld schreef op dinsdag 28 april 2015 @ 15:58:
Jup. Heb dat ook met mijn bordjes (KRC-86B). Echt ideaal. Line-in word automatisch onderbroken zodra je je BT device connect.

Ah helemaal top! Meteen besteld, dat is de upgrade die mijn koffer deze zomer nodig had. Nu nog de externe USB laadpoort fixen en dan kan ik er weer tegenaan dit festival seizoen.

[Terrz]

Acolyte57 schreef op dinsdag 28 april 2015 @ 16:14:
[...]


Ah helemaal top! Meteen besteld, dat is de upgrade die mijn koffer deze zomer nodig had. Nu nog de externe USB laadpoort fixen en dan kan ik er weer tegenaan dit festival seizoen.

Alleen heb je dan wel kans dat iemand je audio kaapt door te verbinden met de bluetooth module terwijl jij via de aux aan het afspelen bent. Daarom heb ik mn sure bluetooth bordje en aux los van elkaar (en een extra aan/uit schakelaar voor het bluetooth bordje gezet).

Verwijderd schreef op dinsdag 28 april 2015 @ 15:53:
[...]


Dat snap ik ook, maar ik zou graag willen weten of het mogelijk is om de uitgangen van twee ta's in serie te schakelen om meer vermogen te creeëren, voordat ik dit zelf probeer en mn ta's naar de maan zijn. Ik weet dat je de uitgangen van 1 ta niet kan bridgen maar ik dacht misschien kan het wel van twee verschillende ta's.

gr Tom

volgens mij is dat niet mogelijk.

[ Voor 30% gewijzigd door Terrz op 28-04-2015 16:26 ]

[Acolyte57]

Terrz schreef op dinsdag 28 april 2015 @ 16:25:
Alleen heb je dan wel kans dat iemand je audio kaapt door te verbinden met de bluetooth module terwijl jij via de aux aan het afspelen bent.

Ah, stiekem best een relevante issue op festivalterreinen inderdaad...

[Terrz]

Ik heb deze step-up converter besteld en dit versterker bordje. Kunnen we binnenkort weer even prutsen .

Deze step-up converter is volgens deze shop & review zeer effiecient voor z'n prijs. 97% met een belasting van 2.4A voor het boosten van 12V naar 20V. Ik denk dat ik voor het boosten van 12V naar 24V dan toch ook wel boven de 90% blijf .

ik heb tevens nog een goedkoop step-upje besteld om wat verschillen te meten .

[lutkeveld]

Heb daar niet al te goede verhalen over gelezen: http://www.trevormarshall.com/class-d-tutorial/

[wesleytjuh]

Terrz schreef op woensdag 29 april 2015 @ 10:03:
Ik heb deze step-up converter besteld en dit versterker bordje. Kunnen we binnenkort weer even prutsen .

Deze step-up converter is volgens deze shop & review zeer effiecient voor z'n prijs. 97% met een belasting van 2.4A voor het boosten van 12V naar 20V. Ik denk dat ik voor het boosten van 12V naar 24V dan toch ook wel boven de 90% blijf .

ik heb tevens nog een goedkoop step-upje besteld om wat verschillen te meten .

Heb er mijn twijfels bij . Ziet er niet uit als een synchronous converter, dus boven de 90% is dan al lastig. Maar om en nabij de 90%, dat moet wel lukken .

Ziet er overigens wel naar uit dat deze op een lage frequentie draait, dat is goed voor je rendement, maar hopelijk draait ie wel op een frequentie hoog genoeg om niet je audio te verstoren.

[ Voor 6% gewijzigd door wesleytjuh op 29-04-2015 10:22 ]

[Terrz]

lutkeveld schreef op woensdag 29 april 2015 @ 10:08:
Heb daar niet al te goede verhalen over gelezen: http://www.trevormarshall.com/class-d-tutorial/

Wat is er niet goed aan dan? Deze review gaat over het oude model trouwens (met enkel een heatsink), die met de fan is kwa opbouw ook wat anders geloof ik.

Dit bordje gaat de subwoofer aansturen, dan heb ik met distortion op hoge frequenties niets te maken toch? . Het ingangssignaal is dan al door een crossover geweest namelijk.

wesleytjuh schreef op woensdag 29 april 2015 @ 10:20:
[...]


Heb er mijn twijfels bij . Ziet er niet uit als een synchronous converter, dus boven de 90% is dan al lastig. Maar om en nabij de 90%, dat moet wel lukken .

Ziet er overigens wel naar uit dat deze op een lage frequentie draait, dat is goed voor je rendement, maar hopelijk draait ie wel op een frequentie hoog genoeg om niet je audio te verstoren.

90% is al beter dan 70% . Verder ga ik het gewoon testen, anders kan ik die goedkope ook nog gebruiken. Wat voor ebay step-ups gebruiken een hoge frequentie waarbij geen audio verstoring op zou moeten treden?

Een beetje simuleren in WinISD geeft dat ik met 40W input op de dayton al over de 20 m/s heen ga met de air velocity. Vanaf wanneer is poortruis hoorbaar?

[ Voor 10% gewijzigd door Terrz op 29-04-2015 20:32 ]

[bambinodekat]

Ik heb een autoradio waar zo'n antenne met een langwerpige pin connector op moet.

Hoe laat ik deze radio goed spelen zonder antenne? draadje inleggen werkt niet tenzij je het vasthoudt.

[thijsco19]

Oude/kapotte antenne ergens scoren en de stekker ervan gebruiken?

Maar kan je dan geen gebruik maken van een antenne?

[maarten30]

lutkeveld schreef op dinsdag 28 april 2015 @ 15:03:
Ground loop isolator er tussen. Ebay heeft ze wel.

Waar moet deze groundloop geplaatst worden ?

[Terrz]

maarten30 schreef op vrijdag 01 mei 2015 @ 13:33:
[...]


Waar moet deze groundloop geplaatst worden ?

Meestal zet je deze tussen je ingangs signaal. Dus muziekbron -> kabel -> groundloop isolater -> kabel -> versterker

[barrymossel]

De kist die ik wil gebruiken is binnen:





Deze wil ik aan de binnenkant bekleden met 8 mm MDF (om e.e.a. wat steviger te maken en een mooie strakke binnenkant te krijgen). Bodem zal 12 mm MDF worden. Aan de voorkant komen twee 13 cm luidsprekers met daartussen een 7 inch touchscreen. Dat zou er dan ongeveer zo uit komen te zien:



Ik wil hier het volgende inbouwen:

• TA2024 modded
• Twee 13 inch luidsprekers
• 7 inch touchscreen
• Raspberry Pi B (voorlopig), gevoed via 2A 5V USB
• USB hub vanaf Raspberry Pi
• 3,5 mm aansluiting voor externe bronnen
• 7A 12V voeding

Scherm en Raspberry Pi zijn onafhankelijk aan/uit te schakelen. Externe bron en Raspberry Pi kunnen worden geschakeld met een simpele toggle switch. Eventueel in de toekomst een accu erin bouwen, afhankelijk van hoeveel stroom e.e.a. trekt.

Mijn eerste echte "Tweakers" projectje, dus dit was mijn eerste keer Sketchup en het zal ook de eerste keer worden dat ik ga solderen etc. Ben benieuwd en kan wel wat tips gebruiken. Overigens heb ik wat van die toggle switches en panel mounts besteld, maar deze gaan natuurlijk nooit door 20mm + 8 mm hout. Ik wil er liever geen schotel in, dus vroeg me af hoe ik dit toch het beste kan doen. Moet ik dan het hout gewoon een stuk uithollen op die plek, zodat het blokje er ook in kan?

Iemand dus nog tips, opmerkingen of vragen?

[thijsco19]

Opmerking/vraag; why the hell bekleed je de binnenkant met 8mm mdf??

Nee serious, als je de binnenkant wilt bekleden dan zou ik lekker een zo dun mogelijk plaatje hout pakken. De kist zelf is al stevig genoeg.

[barrymossel]

De zijkanten zijn van die in elkaar geschoven platen (van 20mm dat dan weer wel). Daarbij is het redelijk oud hout en is het alleen voor de looks. Maar als het geluidstechnisch niks uitmaakt kan 4 mm. ook wel. Of minder. Zeg maar, wat zou jij doen?
