Het Krat- en Kistradio Topic [Deel 19]

[wesleytjuh]

Uurtje of 20 op vol volume .
Bedenk wel dat 8 ohm niet ideaal is, met 4 ohm speakers haal je meer vermogen uit dezelfde versterker (het dubbele).

[ Voor 66% gewijzigd door wesleytjuh op 17-07-2014 13:19 ]

[Lucastronaut]

wesleytjuh schreef op donderdag 17 juli 2014 @ 13:19:
Uurtje of 20 op vol volume .

WOW! Dat is veel langer dan verwacht. Fijn om te horen. Raden jullie een Voltmeter of een Accusafe aan?

[wesleytjuh]

Een vorm van accubewaking is ten alle tijden aan te raden, anders speelt je versterker nog vrolijk door nog ver onder het punt waar je eigenlijk had moeten stoppen met ontladen. Je accu kan je dan binnen de kortste keren weggooien.

[Lucastronaut]

Oké, en kan ik beter een voltmeter of een accusafe gebruiken? Wat zijn de voor- en nadelen van beide? (behalve dat de een handmatig uitschakelt)

[TBTL]

Het belangrijkste nadeel van een voltmeter is dat je constant moet checken of de spanning nog hoog genoeg is. Als je dat vergeet, raakt de accu alsnog te leeg. Een accusafe schakelt automatisch uit zodra dat nodig is. Verder regelt een accusafe dat de accu aan de oplader wordt geschakeld.

Terrz schreef op donderdag 17 juli 2014 @ 09:44:
Hoe sluit ik trouwens de geschakelde 3.5mm jack aan? Kan iemand (in paint ofzo) de pinnetjes even nummeren?
[...]
Edit: Ik heb deze afbeelding gevonden, kan iemand daar wat mee?
[afbeelding]

Jaa fijn zo'n afbeelding! Een jackplug (en dan bedoel ik de plug die aan de kabel vast zit) heeft normaalgesproken tip, ring, sleeve. Als je de plug op tafel legt met het snoer naar rechts heb heb je links de tip en rechts de sleeve. Tip is links, ring rechts, sleeve massa.

Nu over jouw chassisdeel: op het stukje rechtsonder in de afbeelding die je dat 1 is verbonden met de sleeve, 2 met de ring en 5 met de tip. 3 en 4 gebruik je niet. Deze zijn verbonden met pin 2 resp. 5 als er geen stekker in is gestoken; het contact wordt verbroken als er wel een stekker in zit. Het stukje rechtsboven op de afbeelding is de top view (dus pinnetjes naar beneden). Je ziet dan zelf welk nummer bij welk pinnetje hoort.
Wikipedia: Phone connector (audio)

Terrz schreef op donderdag 17 juli 2014 @ 09:44:
En wat voor kit kan ik het beste gebruiken om de sub te verlijmen (samen met schroeven) met 15mm MDF?

Weet je zeker dat je de woofer wilt verlijmen? Hij kan dan nooit meer los, mocht je hem een keer willen gebruiken voor een nieuw project. Over het algemeen plakt contactlijm wel goed aan zo'n beetje alles. De oppervlaktes moeten (grof) geschuurd en ontvet zijn. Ik weet alleen niet zeker of de sierring heel blijft bij het lijmen, sommige kunststoffen lossen op als ze je lijmt.

[ Voor 85% gewijzigd door TBTL op 17-07-2014 14:00 ]

[Terrz]

TBTL schreef op donderdag 17 juli 2014 @ 13:34:
Jaa fijn zo'n afbeelding! Een jackplug heeft normaalgesproken tip, ring, sleeve. Als je de plug op tafel legt met het snoer naar rechts heb heb je links de tip en rechts de sleeve. Tip is links, ring rechts, sleeve massa. Op het stukje rechtsonder in de afbeelding die je dat 1 is verbonden met de sleeve, 2 met de ring en 5 met de tip. 3 en 4 gebruik je niet. Deze zijn verbonden met pin 2 resp. 5 als er geen stekker in is gestoken; het contact wordt verbroken als er wel een stekker in zit. Het stukje rechtsboven op de afbeelding is de top view (dus pinnetjes naar beneden). Je ziet dan zelf welk nummer bij welk pinnetje hoort.
Wikipedia: Phone connector (audio)

Kijk hier heb ik wat aan. Snap het nog niet helemaal, maar ik zal ze de connector er vanavond eens bij leggen en je post nog eens lezen .

Weet je zeker dat je de woofer wilt verlijmen? Hij kan dan nooit meer los, mocht je hem een keer willen gebruiken voor een nieuw project. Over het algemeen plakt contactlijm wel goed aan zo'n beetje alles. De oppervlaktes moeten (grof) geschuurd en ontvet zijn. Ik weet alleen niet zeker of de sierring heel blijft bij het lijmen, sommige kunststoffen lossen op als ze je lijmt.

Daar heb je wel gelijk in, maar ik ben bang dat er lucht gaat ontsnappen als ik de boel niet verlijm (wil de woofer inside out monteren). Misschien dat ik er iets van tochtstrip tussen kan plakken o.i.d. Dat is minder permanent, en sealt toch wat beter dan de woofer direct op het hout.

[TBTL]

Ah zo. Acrylaatkit dicht goed af en blijft zacht genoeg om later nog los te snijden.

[ Voor 7% gewijzigd door TBTL op 17-07-2014 14:04 ]

[wesleytjuh]

TBTL was me voor maar inderdaad, ik zou Acrylaatkit of (zuurvrije) siliconen kit gebruiken. Gewoon de woofer vast zetten met schroeven, en daarna met bovenstaande kit afkitten. Als je zuurvrije kit neemt ben je er zeker van dat het je rubber niet aantast en later kun je het altijd nog zonder problemen verwijderen. Hetzelfde heb ik gebruikt bij mijn Boominator.

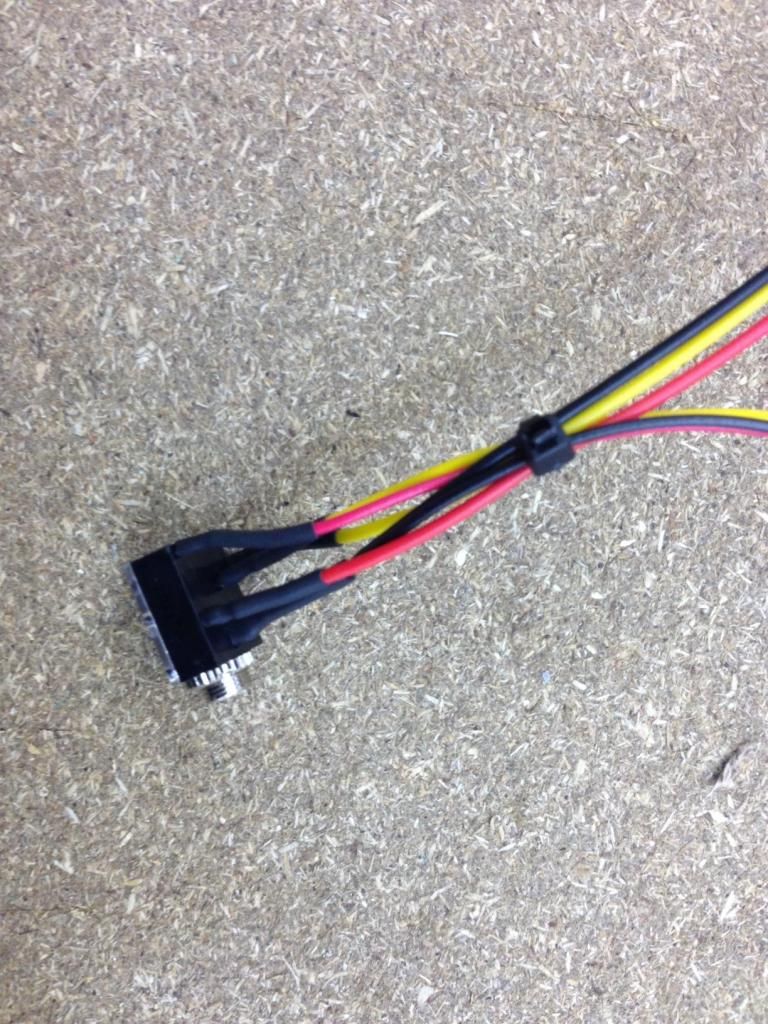

Ik heb trouwens toevallig afgelopen dinsdag zo'n 3.5mm connector als de jouwe aangesloten:

Zwart aan de voorkant, en dan links en rechts beide aan 1 kant. De dikke kabel van de 2 gaat steeds naar de versterker, de dunnere kabel naar de bluetooth module. Zwart wordt gedeeld.

[ Voor 46% gewijzigd door wesleytjuh op 17-07-2014 14:22 ]

[lutkeveld]

Wat is dit nou Wesley? Zie ik een HP10W? Een tweede Boominator in aanbouw?

[wesleytjuh]

Nope, dat is mijn "oude" Boominator. Heb daar 100en foto's van . Er komt nog wel een SN10MB Boominator uiteraard, daar heb ik de speakers nog van liggen . Met een beetje geluk wordt daar vanavond aan gelijmd.
Foto's van de build komen binnenkort (ooit op een dag) nog online, wellicht dat sommige er wat aan hebben .

[ Voor 34% gewijzigd door wesleytjuh op 17-07-2014 14:30 ]

[Terrz]

wesleytjuh schreef op donderdag 17 juli 2014 @ 14:15:
TBTL was me voor maar inderdaad, ik zou Acrylaatkit of (zuurvrije) siliconen kit gebruiken. Gewoon de woofer vast zetten met schroeven, en daarna met bovenstaande kit afkitten. Als je zuurvrije kit neemt ben je er zeker van dat het je rubber niet aantast en later kun je het altijd nog zonder problemen verwijderen. Hetzelfde heb ik gebruikt bij mijn Boominator.
[afbeelding]

Ik heb trouwens toevallig afgelopen dinsdag zo'n 3.5mm connector als de jouwe aangesloten:
[afbeelding]
Zwart aan de voorkant, en dan links en rechts beide aan 1 kant. De dikke kabel van de 2 gaat steeds naar de versterker, de dunnere kabel naar de bluetooth module. Zwart wordt gedeeld.

Dankje! Ik zal eens bij de action kijken, daar hebben ze diverse soorten kit .

Ik zoek trouwens nog iets van die soort schroeven die aan de binnenkant een draadeind hebben zodat je er een boutje in kan draaien. Dit wil ik bij het achterpaneel doen zodat ik m toch nog los kan halen wanneer nodig.

inschroefmoer dus .

/me Terrz mompelt tegen zichzelf iets over eerst googlen alvorens de posten

[ Voor 12% gewijzigd door Terrz op 17-07-2014 14:52 ]

[Lucastronaut]

Als ik met mijn basisnatuurkunde het dus goed begrijp, gaat mijn kist dus 2 keer langer mee omdat ie 2 keer minder vermogen heeft? (4 Ohm ipv 8 )

[wesleytjuh]

Yup

[Jag]

Ervan uitgaande dat je hem altijd op zijn allerhardst zet .

[Lucastronaut]

En als ik hem minder hard zet gaat hij minder dan 2 keer zo lang mee?

[wesleytjuh]

Als je hem met 4 ohm speakers half zo hard zet, zal hij net zo lang mee gaan als met de 8 ohm speakers. Echter is half zo hard voor de gevoeligheid ons gehoor eerder 1/8e keer zo hard dus is het verschil tussen 4 ohm en 8 ohm niet zo groot als het lijkt.
Kort samengevat, met 4 ohm kan je harder, en zal op het maximale volume de speelduur korter zijn. Echter is de speelduur exact even lang* als met 8 ohm speakers wanneer het volume even hard zou staan.

*Een Klasse-D versterker is ietsjes zuiniger met 8 ohm, een aantal %, dus met 8 ohm en hetzelfde volume als 4 ohm zou je iets langer moeten kunnen spelen, maar dat verschil is zo klein dat je het niet merkt.

[Carneoleon]

En als je hem dan op z'n standaard verbruik houdt (kamer/achtergrond niveau) maakt het niet uit of je nou 4 of 8 ohm speakers hebt. Met allebei gaat ie even lang mee

[ Voor 16% gewijzigd door Carneoleon op 17-07-2014 16:43 ]

[wesleytjuh]

Yep dan gebruiken ze beide zo'n 60mA ruststroom, en je kunt al aardig "hard" voordat je meer dan die 60mA zult gebruiken.

[Lucastronaut]

Wil hem het liefst rondom het water gebruiken, zodat mijn vrienden en ik hem dus goed hard horen maar niet dat het hele strand m hoort

[lutkeveld]

Heerlijk dit, net het laatste onderdeeltje wat ik wou installeren doet het niet. Het gaat om zo'n vierkant diepontlaadbeveiligings pcb'tje van eBay. Hij schakelt netjes in maar zodra je er een belasting aan hangt vliegt hij er uit. Een ledstrip lukt nog wel, maar een versterker trekt hij niet. Waar zou het aan liggen?

Allebei de modules springen op rood als je er een belasting aan hangt. Onafhankelijk van de bron, onafhankelijk van het voltage. Lekker dan

[ Voor 18% gewijzigd door lutkeveld op 17-07-2014 21:31 ]

[djrednas]

lutkeveld schreef op donderdag 17 juli 2014 @ 19:48:
Heerlijk dit, net het laatste onderdeeltje wat ik wou installeren doet het niet. Het gaat om zo'n vierkant diepontlaadbeveiligings pcb'tje van eBay. Hij schakelt netjes in maar zodra je er een belasting aan hangt vliegt hij er uit. Een ledstrip lukt nog wel, maar een versterker trekt hij niet. Waar zou het aan liggen?

Allebei de modules springen op rood als je er een belasting aan hangt. Onafhankelijk van de bron, onafhankelijk van het voltage. Lekker dan

Hang je er toch een relais tussen? hij meet het voltage als ik dit goed inschat, en als je een relais schakelt met die module, gaat daar hetzelfde voltage door als achter het relais

of begrijp ik je pbc'tje nu verkeerd?

[lutkeveld]

Hoe bedoel je dat? Het is gewoon een simpel LM358 bordje die de output uitschakelt via een relais met verstelbare gevoeligheid. Heb geen idee waar het fout gaat maar het gaat fout. Het lijkt alsof ik over een stroomlimiet heen ga maar dat lijkt me toch sterk met een TA2024 terwijl hij voor een auto bedoeld is?

[coinman63]

Ik zoek trouwens nog iets van die soort schroeven die aan de binnenkant een draadeind hebben zodat je er een boutje in kan draaien. Dit wil ik bij het achterpaneel doen zodat ik m toch nog los kan halen wanneer nodig.

inschroefmoer dus .

* Terrz mompelt tegen zichzelf iets over eerst googlen alvorens de posten

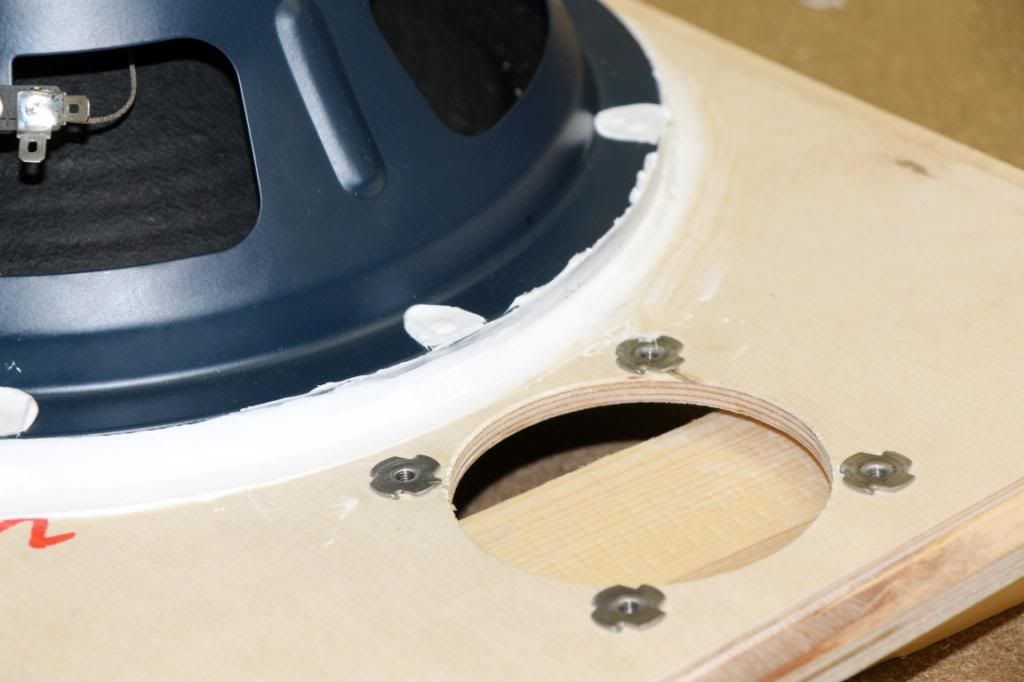

Wellicht kun je nog beter een inslagmoer gebruiken.

[wesleytjuh]

Zoals bij de tweeters in deze post:
http://gathering.tweakers.net/forum/view_message/42570023

[Mc55]

Is was bezig met een nieuwe kist maar omdat ik er geen tijd voor heb ga ik er niet aan beginnen. Ik heb wel een aantal onderdelen gekocht. Is het mogelijk om hier ze hier aan te bieden of is dat niet toegestaan?

[wesleytjuh]

Daarvoor kun je vraag en aanbod gebruiken:
http://tweakers.net/aanbod/
In het topic(en het gehele forum) is het eigenlijk niet toegestaan nee .

[Mc55]

wesleytjuh schreef op zaterdag 19 juli 2014 @ 12:55:
Daarvoor kun je vraag en aanbod gebruiken:
http://tweakers.net/aanbod/
In het topic(en het gehele forum) is het eigenlijk niet toegestaan nee .

Oké bedankt, voor de geïnteresseerde zie V&A.

[Ryjuhn]

voor alle mensen die n krar/kistradio willen maken. bij de action heb je er ook een voor 5/6 euro. klinkt waarschijnlijk even goed als je slecht bent met elektrotechniek. gaat hard genoeg om gewoon buiten muziek te luisteren dus geen dans niveau. ik heb m opengeschroefd. de chip word wel warm dus klasse ab. je moet m wel eigeblijk wel de poorten van de connectoren en de rand van de inbouwmodule dichtlijmen met secondelijm. ik heb de randen van de inbouwmodule dicht geplat met opgerold plakband want ik kon geen secondelijm vinden. de speaker gaat tot 20 hz getest met tone generator maar je hoory maar tot 150 hz en de kick van dance muziek hoor je n beetje. het afstraalgedrag van het hoog is goed en als je alle gaten dichtmaakt klinkt het geluid warmer. dus de conclusie is zeker kopen voor het geld. ziet er netjes afgewerkt uit en mooi en klinkt goed maar volume gaat niet heel hard maar hard genoeg. 3batterijen niet inbegrepen. maar wat verwacht je voor de prijs. connecties 3.5mm jäck voor audio input en mini usb versie kabel meegeleverd usb naar mini usb versie en barrel plug aansluiting voor werking zonder batterijen. dua geen oplaadfunctie van batterijen volgens boekje. 3.5mm jack kabel inbegrepen 40cm

[Ryjuhn]

de printplaat is echt werkelijk 3x5cm met alle connectors en led eraan

[lutkeveld]

Ik betwijfel of zo'n ding uberhaupt vergelijkbaar is met een kistradio. Maarja, wat wil je voor 6 euro.

Ondertussen zit ik in de schuur te kloten met dat rotding van Ebay. Hij weigert te werken. Waarom hij niet wou werken met een versterker is duidelijk: de condensatoren proberen zich te legen in het bordje waardoor de beveiliging er in schiet. >10 seconden wachten alvorens opnieuw inschakelen is de oplossing. Daarnaast wil hij niet opnieuw opstarten zodra de relais getriggerd is. Je moet eerst de potmeter weer helemaal terugdraaien. Wel balen dat ik zo mijn Boominator niet kan gebruiken met dit warme weer.

[wesleytjuh]

Naja, na een nachtje laden kun je echt wel een dagje spelen toch? Dan eerst weer laden en zo moet je wel veilig zitten.

[lutkeveld]

Tja maar vrienden gaan hem ook gebruiken. Ook als ik er soms niet bij ben. Dan riskeer ik dat toch liever niet. Aangezien alleen de zijkant afneembaar is, is zoiets amper achteraf te doen.

Edit: probleem gefixed. Lag aan de labvoeding die langzaam opklom naar zijn doelvoltage. Voordat dat voltage bereikt was kickte de beveiliging al in. Hij is nu ingebouwd en de deksel gaat waarschijnlijk vanavond nog op mijn Micro.

[ Voor 38% gewijzigd door lutkeveld op 19-07-2014 20:46 ]

[Verwijderd]

zo, begonnen aan me nieuwe micro. Hier alvast wat foto's, hij is nog niet af.


De modules: maxamp, accusafe & bluetooth 4.0

http://nl.tinypic.com/r/1z3xjq9/8
Het filter, onder het filter zit de 3.2ah accu en de lader.


Hier zie je goed hoe de 3 compartimenten gescheiden zijn. De kabels moeten bij de speakers nog wat netter weggewerkt worden en er komt nog isolatie materiaal bij.




Probleem is nu alleen dat de bluetooth niet werkt, hij gaat niet aan.

[ Voor 8% gewijzigd door Verwijderd op 20-07-2014 12:20 ]

[Carneoleon]

Aangezien de compartimenten permanent worden dichtgemaakt, is het wellicht verstandig om de kabels aan de speakerlipjes vast te solderen.

Bluetooth module misschien even eruit halen en proberen werkend te krijgen op aparte voeding oid.

[BiggyBossB]

Kan iemand mij helpen met het uitrekenen van een kist die ik wil gaan maken... ik weet zo niet hoe ik dat moet doen..

[Fordox]

Mijn kistradio staat vanmiddag bij het rutbeek in de buurt van enschede eerste keer dat ie een field test ondergaat.

[Verwijderd]

Carneoleon schreef op zondag 20 juli 2014 @ 13:04:
Aangezien de compartimenten permanent worden dichtgemaakt, is het wellicht verstandig om de kabels aan de speakerlipjes vast te solderen.

Bluetooth module misschien even eruit halen en proberen werkend te krijgen op aparte voeding oid.

Kabels zijn bij de tweeters gesoldeerd, bij de woofers is het niet nodig. De faston connectoren zitten stevig genoeg vast om niet los te komen door trillingen.

Van alles geprobeerd bij de bluetooth maar hij gaat maar niet aan. Best vreemd, want er is ook niks doorgebrand ofzo.

[lutkeveld]

Ledje brand wel? Beide inputs geprobeerd? Beide outputs geprobeerd? Komt hij tevoorschijn als je zoekt naar BT apparaten? Heeft hij ooit al wel gewerkt?

Ziet er trouwens leuk uit! Wel een hele taak om alles in de electronica ruimte te krijgen. Wel slim bedacht met twee delen.

[Verwijderd]

thanks, ja hij heeft t soort van gedaan. Ik heb hem aangesloten op 12v gister samen met de versterker. Beide (versterker & bluetooth) deden het want beide lampjes branden. Vanochtend zet ik hem weer aan en de bluetooth ging niet aan, de versterker wel. ik wilde namelijk her geluid gedeelte aan gaan sluiten. De bluetooth verschijnt verder ook niet in me telefoon of ipad etc.

[lutkeveld]

De Boominator in zijn natuurlijke habitat

YouTube: Boominator Micro

[wesleytjuh]

En, wat vind je ervan ?
Uiteindelijk nog gevuld/gelijmd?

[lutkeveld]

Geweldig, ook al is hij zo klein. Diepe bas komt er niet uit, maar de 'dance' en kick bas klinken geweldig. Beter dan mijn kist met Hertz speakers.

Ik ben langs de Etos geweest en heb daar een zak van die plukwatten gehaald. Werkt perfect en voor 80 cent had ik zelfs nog spul over. Hij is compleet verlijmd op de zijkant waar de electronica zit na. Die zit op zich wel muurvast maar voor de zekerheid krijgt hij nog wel het een of ander wat hem echt in plaats houd. Misschien van die bolhoeken. Binnenkort gaat hij mee naar het golfbad voor een 'real-life' test.

Al met al ben ik erg blij, zeker voor herhaling vatbaar

[wesleytjuh]

Mooi! Kan niet wachten tot ik mijn Mini af heb

[Verwijderd]

Netjes! dat handvat vind ik leuk, staat de micro wel goed. Alleen de tweeters ontbreken?

[lutkeveld]

Ik vind het hout met zwarte accenten ook wel goed gelukt. De brandrandjes van de laser vind ik ook wel wat hebben. Tweeters missen inderdaad. Dit is meer een bij elkaar geraapte Micro. Totale kosten zijn +/-90 euro. Budget van de vriendengroep was nml 100 euro. Er komt nog wel een 'deluxe' versie aan voor mezelf.

[Jag]

Nice gemaakt hoor voor 90 euro

[BiggyBossB]

iemand die me kan helpen om een kist te maken met de juiste afmetingen voor een goede bass? Ik lees vanalles over programmas die ik nie bepaald begrijp... ik heb de Magnat Edition 216 (compo setje)

Iemand die me graag kan helpen, ik zou het zeer op prijs stellen!

[ Voor 0% gewijzigd door BiggyBossB op 20-07-2014 20:09 . Reden: Link ]

[nelsch]

BiggyBossB schreef op zondag 20 juli 2014 @ 20:09:
iemand die me kan helpen om een kist te maken met de juiste afmetingen voor een goede bass? Ik lees vanalles over programmas die ik nie bepaald begrijp... ik heb de Magnat Edition 216 (compo setje)

Iemand die me graag kan helpen, ik zou het zeer op prijs stellen!

Daar zijn geen thielle small parameters van bekend. Dus tenzij je die ergens op kan meten of eraan kan komen kan niemand hier iets zeggen over hoe groot de kist moet zijn en hoe goed hij het dan doet.

Gewoon een mooi kistje maken met wat jij een praktische afmeting vind en gaan!

[BiggyBossB]

nelsch schreef op zondag 20 juli 2014 @ 20:18:
[...]


Daar zijn geen thielle small parameters van bekend. Dus tenzij je die ergens op kan meten of eraan kan komen kan niemand hier iets zeggen over hoe groot de kist moet zijn en hoe goed hij het dan doet.

Gewoon een mooi kistje maken met wat jij een praktische afmeting vind en gaan!

Deze kun je ook niet uitrekenen?

[Verwijderd]

Nee je kan parameters niet bereken, je kan ze wel meten. Je kan natuurlijk altijd en kist maken en hier een random lengte poort in doen, maar dit bied waarschijnlijk meer nadeel dan voordeel . Of je zoekt speakers op die op deze speakers lijken gebruikt die paramers.

[ Voor 11% gewijzigd door Verwijderd op 20-07-2014 20:58 ]

[BiggyBossB]

Verwijderd schreef op zondag 20 juli 2014 @ 20:57:
Nee je kan parameters niet bereken, je kan ze wel meten. Je kan natuurlijk altijd en kist maken en hier een random lengte poort in doen, maar dit bied waarschijnlijk meer nadeel dan voordeel . Of je zoekt speakers op die op deze speakers lijken gebruikt die paramers.

Hoezo een random lengte poort, deze maakt toch ook verschil... dan moet je dus eigenlijk weten welke je moet hebben..

[nelsch]

BiggyBossB schreef op maandag 21 juli 2014 @ 09:39:
[...]

Hoezo een random lengte poort, deze maakt toch ook verschil... dan moet je dus eigenlijk weten welke je moet hebben..

uiteraard, maar om iets te kunnen berekenen heb je bepaalde parameters nodig. En als die er niet zijn kan je ook niets berekenen/simuleren.

[John Doos]

Hallo allemaal,

Ik ben opzoek naar een stroom kabel + signaal kabel voor mijn mp3 module en ta2024 (unmodded).

mp3 module


schakelschema volgens accus safe


Ik heb dus een tweepolige voedings kabel nodig.
En een 5 polige signaal kabel. (Waarvan er daadwerkelijk 3 gebruikt worden?)

Zou dit setje:
http://store.accusafe.nl/...set-2x-jst-ph3-1x-jst-ph2

Dan moeten voldoen?
Oftewel kan ik die 3polige stekker in het 5polige contact op de mp3 module steken?

[ Voor 4% gewijzigd door John Doos op 21-07-2014 12:52 ]

[wesleytjuh]

Dat is precies wat je nodig hebt ja . Wel even opletten of de rode kabel van dat setje ook daadwerkelijk overeenkomt met de + op de MP3 module. Dat wilt nog weleens omgedraaid zitten afhankelijk van het type print.

[wesleytjuh]

Dat is precies wat je nodig hebt ja . Wel even opletten of de rode kabel van dat setje ook daadwerkelijk overeenkomt met de + op de MP3 module. Dat wilt nog weleens omgedraaid zitten afhankelijk van het type print.

[John Doos]

Maar dan kan ik de 3polige stekker 180 graden draaien?

Of moet ik dan een van de ijzeren pennetjes, met een klein schroevendraaiertje los wippen en verplaatsen?

Bestel ik het setje meteen even

[wesleytjuh]

Ja kleine schroevendraaier, of pincet/naald moet werken. Is vrij simpel en snel gedaan

[Ryjuhn]

voor mensen die nog goede woofers zoeken ipv car audio meuk, kun je goed gaan voor de dayton woofers, die gaan tot 50 hz single 6,5 inch classic woofer in n bass reflex van 13l, de woofer kost zo'n 2 tientjes op europe audio, hij gaat niet heel hard maar gaat wel beter klinken als die rag dingen van car audio. mooi tweetertje dr bij zoeken, makkelijk filtertje erbij pakken, voor het filter en kast bereken en bass reflex pijp berekenen gebruik gewoon winisd. voor weinig geld heb je dan toch een goed speakertje, als je die 13l te veel vind ga dan voor isobarik, voor 2 dc160-8 in parallel en 2 tweeters in serie, op 1 versterker met 2 uitganen zodat je het rendementverlies van de isobarik oplost, je kan de tweeters altijd nog iets zachter laten gaan door weerstandjes parallel te schakelen.(als je dit doet met een schakelaar, kan je tijdens het spelen van de muziek ook nog de tweeter zachter laten gaan zonder verlies volume van de woofer, wat dus wel gebeurt met een equalizer)

http://www.europe-audio.com/Product.asp?Product_ID=7662

[nelsch]

Ryjuhn schreef op maandag 21 juli 2014 @ 14:17:
voor mensen die nog goede woofers zoeken ipv car audio meuk, kun je goed gaan voor de dayton woofers, die gaan tot 50 hz single 6,5 inch classic woofer in n bass reflex van 13l, de woofer kost zo'n 2 tientjes op europe audio, hij gaat niet heel hard maar gaat wel beter klinken als die rag dingen van car audio. mooi tweetertje dr bij zoeken, makkelijk filtertje erbij pakken, voor het filter en kast bereken en bass reflex pijp berekenen gebruik gewoon winisd. voor weinig geld heb je dan toch een goed speakertje, als je die 13l te veel vind ga dan voor isobarik, voor 2 dc160-8 in parallel en 2 tweeters in serie, op 1 versterker met 2 uitganen zodat je het rendementverlies van de isobarik oplost, je kan de tweeters altijd nog iets zachter laten gaan door weerstandjes parallel te schakelen.(als je dit doet met een schakelaar, kan je tijdens het spelen van de muziek ook nog de tweeter zachter laten gaan zonder verlies volume van de woofer, wat dus wel gebeurt met een equalizer)

http://www.europe-audio.com/Product.asp?Product_ID=7662

Ik vind dat je hier toch wel erg kort door de bocht bent met een "mooi tweetertje" en "een makkelijk filtertje"....Filter is namelijk HET meest complexe en moeilijkste om te maken, zeker zonder enige ervaring. Daarbij filter berekenen in winISD?!?!?!?!? Je gaat me toch niet vertellen dat je een theoratisch filter erin knalt zonder ook maar enige vorm van een onafhankelijke meting van iedere speaker in zijn behuizing? je mist dan: impedantie curve, blaffe invloed, kast resonantie, mogelijke beperkingen door de plaatsing van de speaker tov de andere wanden, bouw onnauwkeurigheid qua inhoud en reflexpoort lengte, etc.

En een tweeter is ookaltijd maar afwachten of deze goed aansluit op de andere luidspreker en de kwaliteit ervan. Daarbij de woofer die je aangeeft is 8ohm, waarbij 4ohm toch wel gewenst is i.v.m. het vermogen van de veel gebruikte ta202x versterkers op 12v. Dit terwijl je zelf al zegt dat het hoogst waarschijnlijk niet erg hard zal gaan. Natuurlijk is dit een persoonlijke afweging van diepgang vs output, maaaaaaaar waarom zou je 50hz in een kratradio willen hebben voor buiten? 50hz is namelijk aan best wel aan de lage kant..

om dan nog even over de car audio meuk te beginnen, je hebt gelijk in zekere maten. Er bestaat ongelovelijke cheapass troep maar ook zeker spul waarbij menig luidspreken niet aan kan tippen.

Onder de streep is het voor de meeste toch gewoon een questie van geld en vermaak, dan is caraudio minder risicovol waarbij je voor relatief weinig geld een leuke set kan scooren, zeker tweedehands. Dit is met losse luidsprekers toch altijd wat meer zoeken en lastiger een match te vinden.

[Jag]

Die Dayton is wel goede bang voor the buck. Ik vraag me af of van die schreeuwerige car audio subs veelal parameters bekend zijn. Ik ben het wel eens dat het niet zo maar te combineren is met een willekeurige tweeter en filter. Ik zou het dan eerder met een compo setje combineren of bijvoorbeeld de microboominator driver bezetting.

Crossen tussen sub en de rest is alleen altijd lastig. Kan evt ook met een car audio crossover.

BiggyBossB schreef op maandag 21 juli 2014 @ 09:39:
[...]

Hoezo een random lengte poort, deze maakt toch ook verschil... dan moet je dus eigenlijk weten welke je moet hebben..

Je slaat de spijker op zijn kop. Maar dat is dan ook de hele reden dat je de parameters nodig hebt . Op zich kan je wel berekenen met de diameter + lengte van de poort icm de inhoud van de behuizing, waar de tuning frequentie (van de poort) op uit komt. Dan kan je iets gokken (zeg 80Hz), en dan de lengte variabel maken en dan gewoon op gehoor uitproberen. Dat is iig beter dan echt maar wat gokken. Maar niet elke driver werkt lekker met een bass reflex behuizing ,vandaar dat de parameters zo handig zijn.

[ Voor 46% gewijzigd door Jag op 21-07-2014 21:30 ]

[BiggyBossB]

[...]

Je slaat de spijker op zijn kop. Maar dat is dan ook de hele reden dat je de parameters nodig hebt . Op zich kan je wel berekenen met de diameter + lengte van de poort icm de inhoud van de behuizing, waar de tuning frequentie (van de poort) op uit komt. Dan kan je iets gokken (zeg 80Hz), en dan de lengte variabel maken en dan gewoon op gehoor uitproberen. Dat is iig beter dan echt maar wat gokken. Maar niet elke driver werkt lekker met een bass reflex behuizing ,vandaar dat de parameters zo handig zijn.

Hmm, Is het dan slim om een z'n zelfde soort composetje te zoeken met ongeveer de zelfde specs en hiervan z'n schema te maken?

[Jag]

Je bedoelt een vergelijkbaar composetje zoeken en daar parameters van overnemen? Biedt ook geen zekerheid. Je kan het proberen op de manier zoals ik zei, als je tijd genoeg hebt en geld te weinig. En als je wel geld genoeg hebt, koop je gewoon een Dayton woofer en die zet je in een bass reflex behuizing met zijn eigen versterker (TA2024: nagenoeg gratis).

En als je gewoon makkelijk wilt doen, dan doe je het in een gesloten behuizing, weet je zeker dat de bass reflex pijp niet meer kwaad doet dan goed.

[ Voor 17% gewijzigd door Jag op 21-07-2014 23:12 ]

[djrednas]

Jag schreef op maandag 21 juli 2014 @ 23:11:

En als je gewoon makkelijk wilt doen, dan doe je het in een gesloten behuizing, weet je zeker dat de bass reflex pijp niet meer kwaad doet dan goed.

Zo heb ik het opgelost met mijn 2 subwoofers uit 2 oude home cinema sets, en dat klink fantastisch! wel met een tk2050 versterker ervoor

[Carneoleon]

Of je meet de parameters!!!

Fluitje van een cent:

2 jack kabeltjes, een 50 ohm weerstandje, schakelaartje en wat speakertouw

Vervolgens ben je ook nog een goede stevige kist nodig met een bekend volume,
Of je plakt wat gewichtjes op de conus.

Combineer dat met REW (gratis software).

tutorial

Ik heb hem tot nu toe alleen nog maar gebruikt om impedantie metingen te doen van m'n subs. Gaat perfect. Binnenkort uiteraard helemaal los op alle speakers die ik in huis kan vinden.

[ Voor 3% gewijzigd door Carneoleon op 21-07-2014 23:30 ]

[Aapenootjes]

Leuk projectje, zou best graag de t/s parameters van mijn subwoofers een keer meten. Echter geeft hij zelf aan dat deze methode minder geschikt is voor grote speakers
Gebruik jij ook die Behringer geluidskaart die hij aanraad?

Zat trouwens wat rond te neuzen en kwam deze veiling tegen. Kan er helaas niet uit opmaken om wat voor speakers het precies gaat, als het een beetje redelijke speakers zijn kun je daar wel een aantal kistjes mee maken

[ Voor 38% gewijzigd door Aapenootjes op 22-07-2014 00:13 ]

[Verwijderd]

Aapenootjes schreef op dinsdag 22 juli 2014 @ 00:10:
Leuk projectje, zou best graag de t/s parameters van mijn subwoofers een keer meten. Echter geeft hij zelf aan dat deze methode minder geschikt is voor grote speakers
Gebruik jij ook die Behringer geluidskaart die hij aanraad?

Zat trouwens wat rond te neuzen en kwam deze veiling tegen. Kan er helaas niet uit opmaken om wat voor speakers het precies gaat, als het een beetje redelijke speakers zijn kun je daar wel een aantal kistjes mee maken

1x Partij woofers bestaande uit 22x P6087E, 18x DMT413 tweeters, 11x PME439 midrange, 4x P8020E woofers, 3x P6089E woofers, 6x PSE438 midrange, 3x P609M woofers, 4x B&O midrange
staat onder de advertentie

[ Voor 60% gewijzigd door Verwijderd op 22-07-2014 00:28 ]

[Aapenootjes]

Ja ik kan ook wel lezen... Maar zeg nou zelf, heb je enig idee om wat voor speakers het nu precies gaat?

[Carneoleon]

Aapenootjes schreef op dinsdag 22 juli 2014 @ 00:10:
Leuk projectje, zou best graag de t/s parameters van mijn subwoofers een keer meten. Echter geeft hij zelf aan dat deze methode minder geschikt is voor grote speakers
Gebruik jij ook die Behringer geluidskaart die hij aanraad?

Zat trouwens wat rond te neuzen en kwam deze veiling tegen. Kan er helaas niet uit opmaken om wat voor speakers het precies gaat, als het een beetje redelijke speakers zijn kun je daar wel een aantal kistjes mee maken

Ik gebruik gewoon de in m'n laptop ingebouwde geluidskaart

En het enige waar deze set-up niet zo geschikt voor is, is de <20Hz metingen. Daar stijgt de impedantie zoals hij ook aangeeft. Dit is meestal geen probleem, maar als je een speaker gaat meten met een lage Fs (meestal grote speakers) word het wel een stuk minder nauwkeurig. De laagste Fs die ik thuis heb is 33Hz, dus dat zit wel goed.

Ik heb het niet "echt" kunnen verifieren, maar qua afval lijkt het erg goed bij mij!! Op 20Hz komt het geheel redelijk goed overeen met wat bassboxpro simuleert. (beter dan bij Lilmike )

[Verwijderd]

Aapenootjes schreef op dinsdag 22 juli 2014 @ 02:49:
Ja ik kan ook wel lezen... Maar zeg nou zelf, heb je enig idee om wat voor speakers het nu precies gaat?

Nee, dat dan weer niet. In Google zijn de speakers ook niet te vinden, maar ik denk dat je voor een paar tientjes geen miskoop doet.

[boppos]

Hmmm door dal dat gebrabbel over subs wil ik er ook 1 met 2 wat kleinere woofers. En dan het liefst met 1 ta2024 of maxamp... misschien wel iets maken met 2x een behuizing zoals dit:


Met de woofer(s) hoop ik een bereik te creëren tussen de 50-250Hz (met uitloop naar 500-1000Hz) aangezien ik merk dat op de een of ander manier mijn "grote" kist dat mist. De maximale afmeting is dan 50x50x15cm van daar dat ik aan 2 folded horns zat te denken op basis van de Monacor SP-60 woofertjes. Dan kan ik er later ook nog een micro boominatior van maken als het niet lukt

[neanderthaler]

Ryjuhn schreef op zaterdag 19 juli 2014 @ 13:33:
voor alle mensen die n krar/kistradio willen maken. bij de action heb je er ook een voor 5/6 euro.

Heb je foto of linkje ofzo?

edit: deze toevallig? http://www.youniqueblog.n...eakers-van-de-action.html

[ Voor 17% gewijzigd door neanderthaler op 22-07-2014 11:11 ]

[Verwijderd]

boppos schreef op dinsdag 22 juli 2014 @ 11:01:
Hmmm door dal dat gebrabbel over subs wil ik er ook 1 met 2 wat kleinere woofers. En dan het liefst met 1 ta2024 of maxamp... misschien wel iets maken met 2x een behuizing zoals dit:
[afbeelding]

Met de woofer(s) hoop ik een bereik te creëren tussen de 50-250Hz (met uitloop naar 500-1000Hz) aangezien ik merk dat op de een of ander manier mijn "grote" kist dat mist. De maximale afmeting is dan 50x50x15cm van daar dat ik aan 2 folded horns zat te denken op basis van de Monacor SP-60 woofertjes. Dan kan ik er later ook nog een micro boominatior van maken als het niet lukt

Leuk idee , maar hoe kan je zo'n kast ontwerpen, is daar een programma voor?

[Carneoleon]

Daar moet je Hornresp voor hebben! Het is wel even uitzoeken welk type hoorn (of transmissie lijn) het meest geschikt is voor de SP-60 (ik ga zo ook wel even simuleren)

[ Voor 27% gewijzigd door Carneoleon op 22-07-2014 11:30 ]

[Verwijderd]

Bedankt

[nelsch]

Carneoleon schreef op dinsdag 22 juli 2014 @ 11:30:
Daar moet je Hornresp voor hebben! Het is wel even uitzoeken welk type hoorn (of transmissie lijn) het meest geschikt is voor de SP-60 (ik ga zo ook wel even simuleren)

ben al een paar keer ermee aan het stoeien geweest, maar het blijft toch taaie materie. vooral de stap van simulatie naar tekening lijkt me het lastigste...

[John Doos]

wesleytjuh schreef op maandag 21 juli 2014 @ 14:05:
Ja kleine schroevendraaier, of pincet/naald moet werken. Is vrij simpel en snel gedaan

Kabelsetje binnen, maar nu heb ik online een tekening gevonden die het toch niet helemaal laat blijken als ik dacht



Hier blijkt dat de 5pinnige aansluiting, dus de voeding is. (Dan wel linker 2=12v rechter 3=7v?)
En de 3pinnige signaal kabel. (Dat zou dan prima passen).

Dus mijn vraag is nu hoe kan ik het beste de voedingskabelmonteren, aangezien het voor mij toch iets te fijn solderen is, en ik het liefst de stekkers gebruik.

PS. FM Antenne komt later wel.

[Carneoleon]

Er staan wel wat tutorials online

Het vouwen is idd wat lastig, het is niet in 1 keer perfect te doen. Het is een behoorlijke puzzel!!
Ik heb met mijn tapped horn eerst gesimuleerd wat ik wou hebben, vervolgens beetje geprobeerd te vouwen, toen heb ik wat van de hoorn parameters veranderd omdat dat beter uitkwam met het vouwen, en vervolgens in hornresp weer gekeken wat voor effect dat heeft op de response

Een SP-60 in een tapped horn met kamer (net als de cubo) geeft een wel interessante response, gevoeligheid van 92dB+ van 50Hz tot 120Hz maar is te groot (40L), ingewikkeld om te maken (lange hoorn van 170cm) en haalt Xmax bij 2W.

Dus nu een FLH proberen

EDIT:

Een FLH van 40Liter geeft ook dezelfde gevoeligheid, en ook xmax bij 2W.

Uiteindelijk kan je precies hetzelfde krijgen met een 6e orde bandpass.92dB gevoelig, 25L en wederom Xmax bij 2W.

Al met al: een 25 liter hoorn die met redelijke gevoeligheid 50Hz haalt is lastig.

De SP-60 is met z'n lage Xmax en SD niet geschikt om zulke lage frequenties weer te geven op hoog volume. (wat opzich natuurlijk vrij logisch is )

[ Voor 24% gewijzigd door Carneoleon op 22-07-2014 13:07 ]

[djrednas]

John Doos schreef op dinsdag 22 juli 2014 @ 12:18:
[...]

Hier blijkt dat de 5pinnige aansluiting, dus de voeding is. (Dan wel linker 2=12v rechter 3=7v?)
En de 3pinnige signaal kabel. (Dat zou dan prima passen).

Zo lees ik hem niet. je hebt een 3 pins aansluiting waar je je audio bron in hebt (dus van een jack plug of tulp etc.)
Daarnaast heb je een 5 pins aansluiting met (vlnr op de afbeelding): (12+, gnd van de voeding) ( audio rechts uit, audio gnd, audio links uit ).

Veel succes

[boppos]

Carneoleon schreef op dinsdag 22 juli 2014 @ 12:32:
Er staan wel wat tutorials online

Het vouwen is idd wat lastig, het is niet in 1 keer perfect te doen. Het is een behoorlijke puzzel!!
Ik heb met mijn tapped horn eerst gesimuleerd wat ik wou hebben, vervolgens beetje geprobeerd te vouwen, toen heb ik wat van de hoorn parameters veranderd omdat dat beter uitkwam met het vouwen, en vervolgens in hornresp weer gekeken wat voor effect dat heeft op de response

Een SP-60 in een tapped horn met kamer (net als de cubo) geeft een wel interessante response, gevoeligheid van 92dB+ van 50Hz tot 120Hz maar is te groot (40L), ingewikkeld om te maken (lange hoorn van 170cm) en haalt Xmax bij 2W.

Dus nu een FLH proberen

EDIT:

Een FLH van 40Liter geeft ook dezelfde gevoeligheid, en ook xmax bij 2W.

Uiteindelijk kan je precies hetzelfde krijgen met een 6e orde bandpass.92dB gevoelig, 25L en wederom Xmax bij 2W.

Al met al: een 25 liter hoorn die met redelijke gevoeligheid 50Hz haalt is lastig.

De SP-60 is met z'n lage Xmax en SD niet geschikt om zulke lage frequenties weer te geven op hoog volume. (wat opzich natuurlijk vrij logisch is )

zow dit is wel gaaf om te lezen. Wanneer kan ik les krijgen in het simuleren ik kom er meestal wel een beetje uit door te googlen maar krijg lang niet voor elkaar wat ik eigenlijk wil.

Ik ben gewoon heel benieuwd hoe ik veel laag (lees meer db's onder de 300Hz) kan krijgen met een kistje van maximaal 50x50x15cm of iets anders van 25x25x50cm is ook nog mogelijk. Mijn idee was om dit te doen met 2 SP-60's, omdat ik er dan altijd nog een mini boominator van kan maken... Maar ik heb nog zo veel ideeën Een kistje (6th of 4th) met een kleine DVC sub is ook nog een idee. Maar het jeukt wel om te gaan bouwen. Ik heb alleen nog eerst mijn schuur af te bouwen (fundering + een beetje meer is er maar nu de rest nog).

[lutkeveld]

Kan je al met WinISD overweg? Dat lijkt mij beter als eerste stap, Hornresp is nogal pittige materie.
Met WinISD wil ik je wel op weg helpen via PM, binnen een kwartiertje/halfuurtje kan je al zelf aan het simuleren.

De Dayton SD215 in een 5 liter gesloten, 7 liter gepoorte BP4, getuned op 82hz is ook een leuke optie. Die gaat van 55 tot 150hz (86dbwm) met een klein bultje op 65hz. Of de conventionele route; gepoort. Is net iets efficiënter.

[ Voor 36% gewijzigd door lutkeveld op 22-07-2014 18:44 ]

[Verwijderd]

Ik heb al twee keer een rechargeable battery van 9800 mah willen bestellen, maar deze komen al twee keer niet aan (ook al waren het zeer gerenommeerde verkopers op Ebay). Iemand een goede link voor mij waar hij/zij goede ervaringen mee heeft?

[boppos]

lutkeveld schreef op dinsdag 22 juli 2014 @ 17:11:
Kan je al met WinISD overweg? Dat lijkt mij beter als eerste stap, Hornresp is nogal pittige materie.
Met WinISD wil ik je wel op weg helpen via PM, binnen een kwartiertje/halfuurtje kan je al zelf aan het simuleren.

De Dayton SD215 in een 5 liter gesloten, 7 liter gepoorte BP4, getuned op 82hz is ook een leuke optie. Die gaat van 55 tot 150hz (86dbwm) met een klein bultje op 65hz. Of de conventionele route; gepoort. Is net iets efficiënter.

Dat is ook een leuke. echter wil ik zelf ook een beetje met verschillende drivers gaan spelen in WinISD. ik heb dat wel aardig onder de knie alleen is het tune van poorten mij nog niet helemaal duidelijk. Jij zit hier ook al jaren volgens mij dus als ik klaar ben met de schuur kom ik wel weer bovendrijven in dit topic (ergens eind dit jaar). Thanx voor de info.

[lutkeveld]

Verwijderd schreef op dinsdag 22 juli 2014 @ 21:11:
Ik heb al twee keer een rechargeable battery van 9800 mah willen bestellen, maar deze komen al twee keer niet aan (ook al waren het zeer gerenommeerde verkopers op Ebay). Iemand een goede link voor mij waar hij/zij goede ervaringen mee heeft?

Aangescherpte wetten mbt het vervoeren van lithium-ion zorgen er voor dat ze de grens niet meer over komen.

boppos schreef op woensdag 23 juli 2014 @ 00:37:
[...]

Dat is ook een leuke. echter wil ik zelf ook een beetje met verschillende drivers gaan spelen in WinISD. ik heb dat wel aardig onder de knie alleen is het tune van poorten mij nog niet helemaal duidelijk. Jij zit hier ook al jaren volgens mij dus als ik klaar ben met de schuur kom ik wel weer bovendrijven in dit topic (ergens eind dit jaar). Thanx voor de info.

Anderhalf jaar nog maar . Veel succes met de schuur!, een goede werkplaats is het halve werk.

[KirovAir]

Ik heb gisteren mijn externe accu eindelijk in elkaar geknutseld.

Omdat ik al een prima box had (Harman Kardon Go Play II) waar via de 18v aansluiting goed hard geluid uit komt is er voor een geluidsloze kist gekozen.

Voorwaarden waren:
- Lange speelduur (meerdaagse festivals)
- 18v uitgang voor de box
- Bluetooth -> Aux voor de box
- 12v (/5v) voor mobieltjes/andere toepassingen.

Heb gekozen voor:
- 20Ah accu (Accusafe)
- Bluetooth module van Sure Hifi
- Simpele 12v-18v omvormver

Het is mijn eerste (simpele) electronica project dus heb eindelijk wat basiskennis opgedaan.

Binnenwerk:


Voorlopig resultaat:


Qua gewicht voor mij en me vrienden goed te doen, heeft al wat tijd op het strand doorgebracht met flink wat speeluren en is nog niet leeg te krijgen!

[Scyth]

Heeft hier iemand ervaring met het verwijderen of verminderen van de hum in de output van een buck boost converter? Ik heb geprobeerd wat te filteren met wat dikkere condensatoren, maar zeker met een wat slechtere versterker ná dit apparaat is er echt een hele duidelijke zoemtoon te horen uit de speakers.

[TBTL]

Vreemd, de converter werkt op 150kHz. Het lijkt me dan meer een probleem met de massa's. Hoe heb je alles nu aangesloten? Je zou kunnen proberen om alle massa's aan te sluiten op de massa van de versterker. Controleer wel eerst of bij de boost converter de massa's van de ingang en uitgang met elkaar verbonden zijn.

[ Voor 13% gewijzigd door TBTL op 23-07-2014 11:26 ]

[Scyth]

TBTL schreef op woensdag 23 juli 2014 @ 11:25:
Vreemd, de converter werkt op 150kHz. Het lijkt me dan meer een probleem met de massa's. Hoe heb je alles nu aangesloten? Je zou kunnen proberen om alle massa's aan te sluiten op de massa van de versterker. Controleer wel eerst of bij de boost converter de massa's van de ingang en uitgang met elkaar verbonden zijn.

Om te testen een 12V. lijn vanuit een computervoeding direct in de BBC én parallel naar een delay-circuitje. De output - van de BBC naar de versterker, en de output + vanuit de BCC naar de schakelende kant van het delay circuitje. Vanuit de schakelende kant van het delaycircuitje gaat de + dan naar de + naar de versterker, zodat de versterker niet de spanningspiek van de stabiliserende BCC te verduren krijgt. That's about it. Small detail tho; als ik m'n scope aansluit op een minpool ergens in het circuit slaat de versterker direct in safemode en houdt ermee op.

[Carneoleon]

Met de Dayton SD215 krijg ik trouwens wel een redelijke response! Het is een FLH met een kleine voorkamer. Totale inhoud is 36L, 92dB met 1 watt op 50Hz en dit stijgt naar 95dB op 100Hz. Xmax bij 25W Er moet daarentegen wel actief gefilterd worden met minstens een 4e orde filter, want daarboven is de output vrij ruw!!

Misschien is dit wel een leuke om te combineren met een halve boominator!

[Scyth]

Aapenootjes schreef op dinsdag 22 juli 2014 @ 00:10:
Zat trouwens wat rond te neuzen en kwam deze veiling tegen. Kan er helaas niet uit opmaken om wat voor speakers het precies gaat, als het een beetje redelijke speakers zijn kun je daar wel een aantal kistjes mee maken

Heb je 'm gewonnen?

[Aapenootjes]

Oh nee, niet aan mee gedaan, heb er nu helaas geen geld voor. Had misschien moeten aangeven dat het als tip voor jullie was bedoeld xD

[lutkeveld]

Net terug van een dagje golfbad met de Micro. Compleet opgeladen meegenomen, met 12.9v op de accu terug gekomen. Het enige wat mij tegen valt is de bas op laag volume, maar ja dat heb je bij elke kistradio eigenlijk wel. Op laag luisterniveau valt de bas eigenlijk compleet weg. Loudness circuitje is niet echt een optie, tenzij het een automatische is, want ik zie nu al aankomen dat die ook op vol volume ingeschakeld word.

[AtomicShockwave]

boppos schreef op dinsdag 22 juli 2014 @ 16:49:
[...]

zow dit is wel gaaf om te lezen. Wanneer kan ik les krijgen in het simuleren ik kom er meestal wel een beetje uit door te googlen maar krijg lang niet voor elkaar wat ik eigenlijk wil.

Ik ben gewoon heel benieuwd hoe ik veel laag (lees meer db's onder de 300Hz) kan krijgen met een kistje van maximaal 50x50x15cm of iets anders van 25x25x50cm is ook nog mogelijk. Mijn idee was om dit te doen met 2 SP-60's, omdat ik er dan altijd nog een mini boominator van kan maken... Maar ik heb nog zo veel ideeën Een kistje (6th of 4th) met een kleine DVC sub is ook nog een idee. Maar het jeukt wel om te gaan bouwen. Ik heb alleen nog eerst mijn schuur af te bouwen (fundering + een beetje meer is er maar nu de rest nog).

TLDR: geen hoorn maken.

Hoornkasten zijn zeker prachtig van ontwerp en geluidskarakter (kick in je bass). Ook qua rendement onovertroffen. Ik ben zelf al een tijd bezig om iets voor in mijn huiskamer te ontwerpen op basis van een front loaded horn, waar ik echter tegen aan loop is het formaat van het ding als je een beetje laag respons wil hebben. En dan ben ik bezig met een 10 inch driver en een uiteindelijke mouth van 30x50 cm. Grofweg gaan dat kasten worden van 110x30x45 cm en dat maal twee. Dat wil je niet voor een "kistradio".

Dit is een van de probeersels in die orde van grootte


Een gewone ported sub gaat met gemak veel en veel lager.
_{alleen niet met 111dB}

[Carneoleon]

volgens mij is dat in 0,5pi gesimt, of niet?

eens dat een "echte" hoorn niet makkelijk laag genoeg gaat, daar moet ie veelste lang en groot voor zijn. Gelukkig bestaan er nog genoeg combinaties en variaties waardoor datgene waar je op uitkomt een beetje het midden heeft tussen een hoorn en een 4e orde bandpass.

Zoals ik aangaf kan je met de dayton sd215 een best klein "semi" hoorngeladen kistje maken. 36 liter aan lucht, zal in totaal ongeveer 40-45 liter totaal formaat worden. En dan 92-95dB/2pi/1W/1M. Is best netje lijkt mij zo!

Als je trouwens problemen hebt met hoe laag ze kunnen is het misschien wel wat om even te kijken naar tapped horns, die gaan vaak een stukje lager. Ook zou je de achterkamer kunnen poorten, kun je ook gewoon simuleren in hornresp.

Dit is een van mijn nieuwere ontwerpen

[ Voor 25% gewijzigd door Carneoleon op 24-07-2014 23:37 ]

[Jag]

Nice, leuk PA voor op dans feestjes. Beetje funktion one achtig.

[BiggyBossB]

Vandaag toch maar het hout gezagen, Ik gok er maar op dan,... Maar is het slim om de speakers in 2 aparte ruimtes te stoppen.?

[lutkeveld]

Als het dezelfde speakers zijn die hetzelfde signaal spelen niet, anders wel.

[MaXxXx]

Beste Tweakers,
Ik heb een probleem met mijn potmeter en ik hoop dat jullie mij hiermee kunnen helpen.
Het probleem is als volgt: als ik aan de knop draai en hem zachter zet dan verschuift het geluid langzaam naar de rechter speaker en word het geluid langzaam steeds zachter. Als de potmeter helemaal open staat dan komt er echter uit allebei de speakers even veel geluid. Ik heb de potmeter aangesloten zoals is aangeven op accusafe.nl.(http://www.accusafe.nl/wp...tereo_potmeter_ta2024.png)
Ik heb de volgende onderdelen gebruikt:
-12v batterij pack
-ta2024 versterker
-10k logaritmische stereo potmeter van Piher
-3 ampère 250Vac DPDT schakelaar
-3.5mm jack

De onderdelen staan op volgorde waarin ze in het circuit zijn aangesloten.

Ik hoop dat jullie mij met deze informatie kunnen helpen. Als jullie specifiekere details nodig hebben moet je het even zeggen.

Max

[ Voor 5% gewijzigd door MaXxXx op 25-07-2014 18:30 ]

[lutkeveld]

Je hebt de potmeter hoogstwaarschijnlijk verkeerd aangesloten, dubbelcheck dat even.

[wesleytjuh]

Yep klinkt alsof je ergens iets andersom hebt zitten. Heb je de ground wel op beide pinnetjes aangesloten, dus op de 2 linker pinnetjes?

[MaXxXx]

Op het moment heb ik de draden als volgt zitten: 2x zwart(ground) op de linker bovenste pin zitten. Daarnaast rood op de middel bovenste en op de rechter bovenste. Recht onder de rode heb ik de gele draden zitten op precies dezelfde manier als de rode. Ik geloof dat dit goed is maar, ik zal nog eens proberen om op de ground pin de draden opnieuw te solderen.

Max

P.S. Als ik het plaatje goed begrijp dan moeten toch beide ground kabels op de linker bovenste pin?

[ Voor 12% gewijzigd door MaXxXx op 25-07-2014 20:02 ]
